MagniFi MAX SR - Système home cinéma POLK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Système home cinéma
Puissance de sortie	400 watts
Configuration des haut-parleurs	5.1 canaux
Connectivité	Bluetooth, Wi-Fi, HDMI ARC, Optical
Dimensions de la barre de son	96.5 cm x 10.2 cm x 10.2 cm
Poids de la barre de son	3.6 kg
Dimensions des haut-parleurs arrière	12.7 cm x 10.2 cm x 10.2 cm
Poids des haut-parleurs arrière	1.5 kg chacun
Contrôle vocal	Compatible avec Google Assistant et Amazon Alexa
Maintenance	Nettoyage avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec des accessoires recommandés
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - MagniFi MAX SR POLK

Comment connecter le POLK MagniFi MAX SR à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI ARC de votre téléviseur au port HDMI ARC du système MagniFi MAX SR. Assurez-vous que le mode HDMI ARC est activé sur votre téléviseur.

Pourquoi le son ne sort pas du système MagniFi MAX SR ?

Assurez-vous que le système est allumé et que la source audio est correctement sélectionnée. Vérifiez également le niveau de volume et assurez-vous que le câble HDMI ou les câbles audio sont correctement connectés.

Comment configurer le système pour le son surround ?

Après avoir connecté le système, utilisez la télécommande pour accéder aux paramètres audio et sélectionnez 'Surround Sound'. Assurez-vous que les haut-parleurs arrière sont correctement connectés et configurés.

Le système ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que votre routeur est allumé et que le réseau Wi-Fi est opérationnel. Utilisez l'application mobile pour reconnecter le système au réseau, en entrant correctement le mot de passe Wi-Fi.

Comment mettre à jour le firmware du POLK MagniFi MAX SR ?

Connectez le système à Internet, puis utilisez le menu des paramètres pour vérifier les mises à jour. Si une mise à jour est disponible, suivez les instructions à l'écran pour l'installer.

Les basses sont trop fortes, comment les ajuster ?

Utilisez la télécommande pour accéder aux paramètres audio et ajustez le niveau des basses selon votre préférence. Vous pouvez aussi essayer de repositionner le système pour un meilleur équilibre acoustique.

Comment réinitialiser le système MagniFi MAX SR aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation situé à l'arrière du système pendant environ 10 secondes jusqu'à ce que le voyant clignote, puis relâchez-le. Cela restaurera le système aux paramètres d'usine.

Le système fait des bruits étranges, que dois-je faire ?

Vérifiez que tous les câbles sont correctement connectés et qu'il n'y a pas d'interférences avec d'autres appareils électroniques. Si le problème persiste, essayez de redémarrer le système.

Puis-je utiliser le POLK MagniFi MAX SR avec un système de son surround existant ?

Le MagniFi MAX SR est conçu pour fonctionner comme un système autonome. Cependant, vous pouvez le connecter à d'autres haut-parleurs via des sorties audio, mais cela peut nécessiter des réglages supplémentaires.

MODE D'EMPLOI MagniFi MAX SR POLK

Merci pour votre achat d'un produit Polk. Si vous avez des questions ou des commentaires, n'hésitez pas à nous appeler ou à nous envoyer un courriel.

En Amérique du Nord, contactez le service à la clientèle de Polk au 800-377-POLK(7655) (L-V, 9 h -17 h 30 HNE)

À l'extérieur des États-Unis, composez le [phone]

Courriel [e-mail]

Polk Audio

1 Viper Way, Vista, CA 92081

U.S.A.

Vous trouverez le manuel du propriétaire complet au

www.polkaudio.com/products/magnifimaxsr

Polk Audio est une entreprise DEI Holdings, Inc. Polk Audio et Polk sont des marques déposées de Polk Audio, LLC. Chromecast Built-in est une marque déposée de Google Inc.

Toutes les autres marques déposées, nom de produits, marques et logos qui sont mentionnés dans ce document sont la propriété de leurs détenteurs respectifs.

Contenu de la boîte

Câble HDMI haute vitesse 6,5 pi (2 m)

Câble d'alimentation de la barre audio

Câble optique 6 pi (1,8 m)

basse de la barre de son

Câble aux 6 pi (1,8 m) 3,5 mm

(2) Supports de fixation murale (vis et fixations non comprises)

Télécommande

Subwoofer câble d'alimentation

Documentation sur le produit

(2) haut-parleurs ambiophoniques sans fil SR1

(2) blocs d'alimentation pour haut-parleurs ambiophoniques

2 piles (AAA)

Installation

Branchement au téléviseur

1.

Y a-t-il une entrée HDMI étiquetée « ARC » sur votre éléviseur?

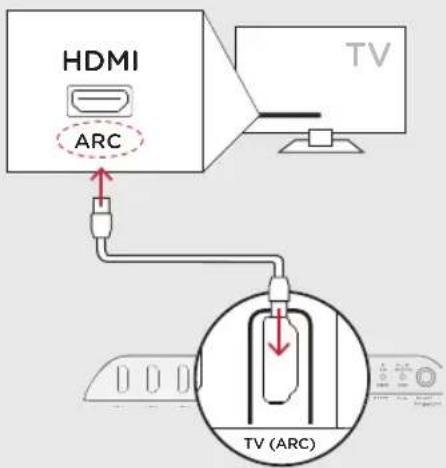

OUI

HDMI ARC TV TV (ARC)

Connectez le câble HDMI inclus aux prises HDMI étiquetées « ARC » sur le téléviseur et la barre audio.

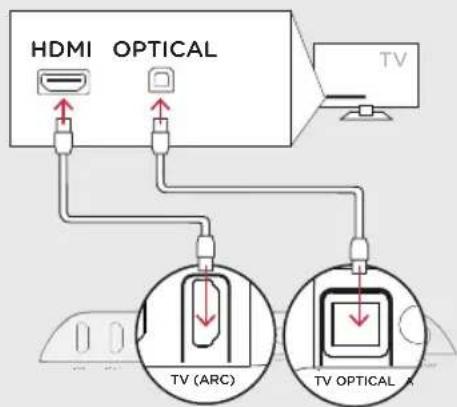

NON

HDMI OPTICAL TV TV (ARC) TV OPTICAL

Connectez la barre audio et le téléviseur avec le câble optique inclus.

Connectez le câble HDMI inclus dans n'importe quelle prise HDMI du téléviseur et à la prise « TV ARC » de la barre audio.

Positionnement de la barre audio

Pour profiter au maximum de votre expérience d'écoute, centrez la barre audio sous le téléviseur.

Remarque : Pour des instructions de montage mural, consultez la section Installation avancée à la page 15 et le diagramme d'installation compris.

Connexion de la barre audio à une prise AC

Pendant le démarrage, vous verrez un clignotant orange sur le panneau avant. La barre audio sera prête lorsque le feu orange cessera de clignoter.

RMC YNC RCPOWER 18 V AC 4.73 A

Positionnement du caisson de basse

Pour les meilleurs résultats, appuyez le caisson contre le même mur que le téléviseur à 10 m et moins de la barre

TV Extrême-grave

Connexion du caisson de basse à une prise AC

Vous verrez un feu vert fixe à l'arrière du caisson de basse lorsqu'il sera jumelé à la barre audio.

AC INPUT 65W 65W - 10V-45W 3.0

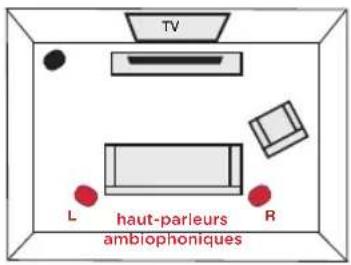

6. Placer ou installer les haut-parleurs ambiophoniques

Placez les haut-parleurs ambiophoniques sur les côtés gauche et droit à distance égale de la position d'écoute principale. Assurez-vous de placer le haut-parleur marqué «L» sur la gauche et le haut-parleur marqué «R» sur la droite. Si vous décidez d'installer les haut-parleurs ambiophoniques au mur, veuillez lire les instructions sur le gabarit d'installation murale.

TV L haut-parleurs ambiophoniques R

7. Branchement des haut-parleurs à une sortie AC

Un feu vert fixe apparaîtra à l'arrière des haut-parleurs ambiophoniques afin d'indiquer qu'ils sont correctement branchés à la barre audio.

POWER 15V 1.2A

8. Installation des piles de la télécommande

Insérez les piles AAA incluses.

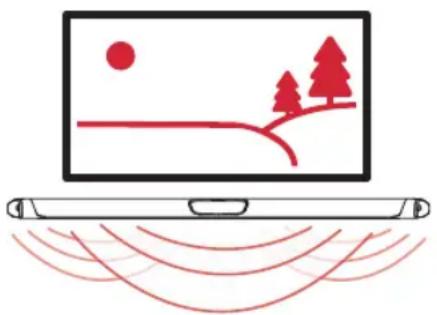

Vérification de vos connexions

Allumez votre télé et vérifi ez si vous voyez la vidéo et si vous entendez le son à partir de votre barre de son.

Si vous n'entendez pas le son et vous ne voyez pas les lumières sur le devant de votre barre de son, appuyez sur le bouton d'alimentation sur la barre de son pour l'allumer.

Remarque : Si vous entendez des sons en provenance de votre téléviseur et de la barre audio, vous devez manuellement désactiver les haut-parleurs du téléviseur à partir du menu des réglages du téléviseur. Veuillez consulter le manuel du propriétaire de votre téléviseur pour des instructions.

Utiliser la télécommande pour régler le volume

MagniFi MAX est préconfi guré pour répondre aux commandes de volume et du mode muet des télécommandes de la plupart des téléviseurs populaires, y compris Samsung, LG, Sony, Vizio.* et marques affi liées.

*Tous les autres noms de produits, marques déposées, logos, et marques mentionnés dans ce document sont la propriété de leurs détenteurs respectifs.

Remarque: Si la télécommande MagniFi MAX ne fonctionne pas avec votre téléviseur, suivez les instructions à la page 15 afi n que MagniFi MAX puisse apprendre les commandes de la télécommande de votre téléviseur.

Écouter de la musique au moyen de Chromecast intégré

Avantages de Chromecast Built-in

MagniFi MAX comprend Chromecast Built-in:

1. Écoutez de la musique en direct à partir de vos applications préférées
2. Créez une expérience audio partout dans la maison. La synchronisation dans des pièces multiples vous permet de jouer la même chanson simultanément dans n'importe quel haut-parleur compatible à Chromecast Built-in.
3. Utilisez l'assistant Google sur un haut-parleur Google Home pour contrôler la lecture de la musique dans MagniFi MAX à l'aide de commandes vocales.

Confi guration de Chromecast Built-in

1. Téléchargez l'application Google Home gratuite et suivez les instructions fournies pour connecter le Polk MagniFi MAX à votre réseau WiFi ou Ethernet.

2. Pour des renseignements plus détaillés au sujet Google Home et Chromecast Built-in concernant l'audio, visitez: https://support.google.com/googlehome et https://support.google.com/chromecastbuiltin

1. Lorsque vous écoutez de la musique en continu à partir d'une application compatible avec Chromecast, un feu DEL apparaîtra sur la barre audio.

Réception de mises à jour automatiques - Fortement recommandé

Occasionnellement, Polk peut fournir des mises jour de logiciel au moyen d'Internet qui améliorent la performance du produit et ajoutent des télécommandes intégrées aux téléviseurs.

Nous vous recommandons de connecter votre barre audio à votre réseau maison. Pour recevoir des mises à jour automatiques, il n'est pas nécessaire d'enregistrer votre produit ou de fournir une adresse courriel. Il suffit de connecter votre barre audio avec WiFi ou Ethernet à l'aide de l'application Google Home (câble non inclus).

Écouter de la musique au moyen de Bluetooth ^MD

1. Pour connecter votre appareil à l'aide de Bluetooth, appuyez sur le bouton Bluetooth de la barre audio ou de la télécommande. Une DEL bleue commencera à clignoter lentement sur la barre audio pendant qu'elle attend de se connecter à votre appareil Bluetooth.

1. Rendez-vous à la section Bluetooth de votre téléphone, tablette ou ordinateur et sélectionnez « Polk MagniFi MAX ». La lumière deviendra bleue fixe lorsque votre appareil Bluetooth sera connecté.

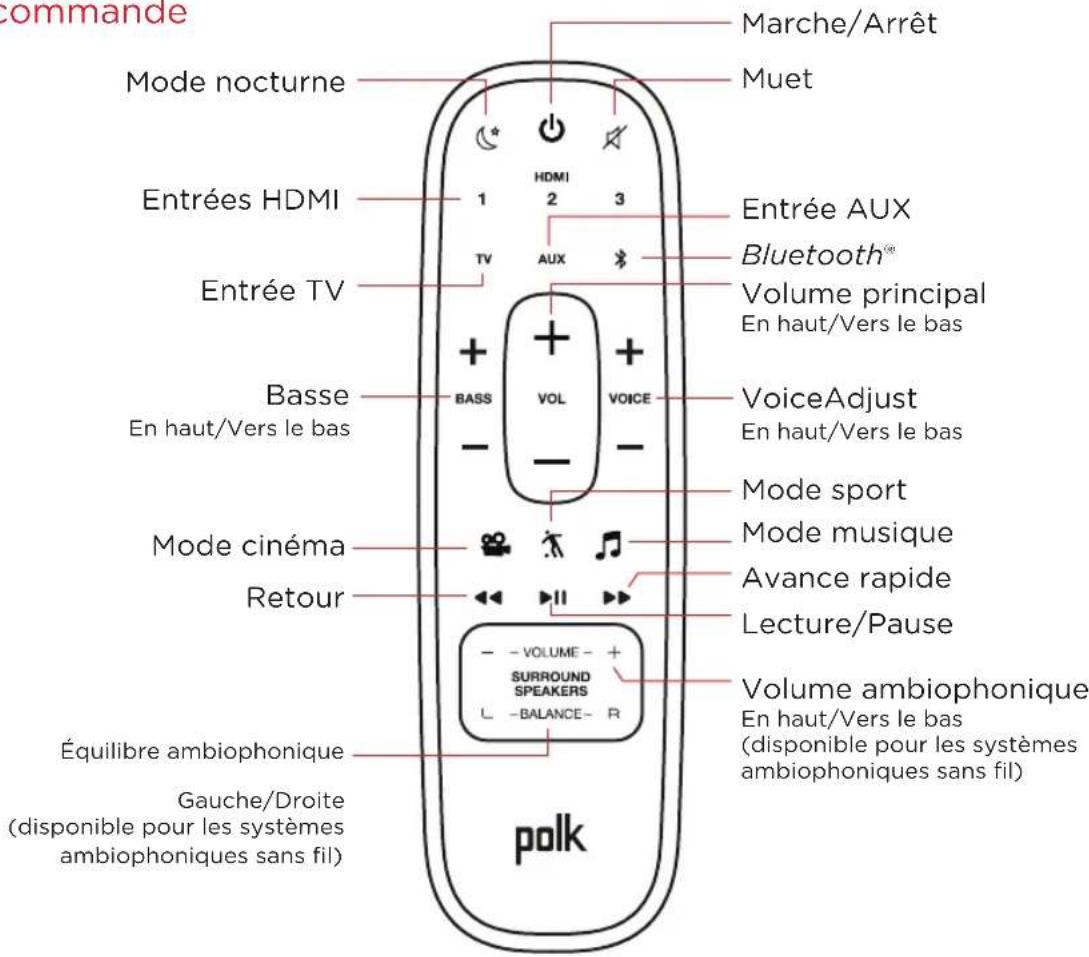

Télécommande

commande Marche/Arrêt Muet Mode nocturne Entrées HDMI Entrée TV Basse En haut/Vers le bas Mode cinéma Retour Équilibre ambiophonique Gauche/Droite (disponible pour les systèmes ambiophoniques sans fil) HDMI 1 2 3 TV AUX + BASS VOL VOICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - VOLUME - SURROUND SPEAKERS L -BALANCE - R polk Entrée AUX Bluetooth® Volume principal En haut/Vers le bas VoiceAdjust En haut/Vers le bas Mode sport Mode musique Avance rapide Lecture/Pause Volume ambiophonique En haut/Vers le bas (disponible pour les systèmes ambiophoniques sans fil)

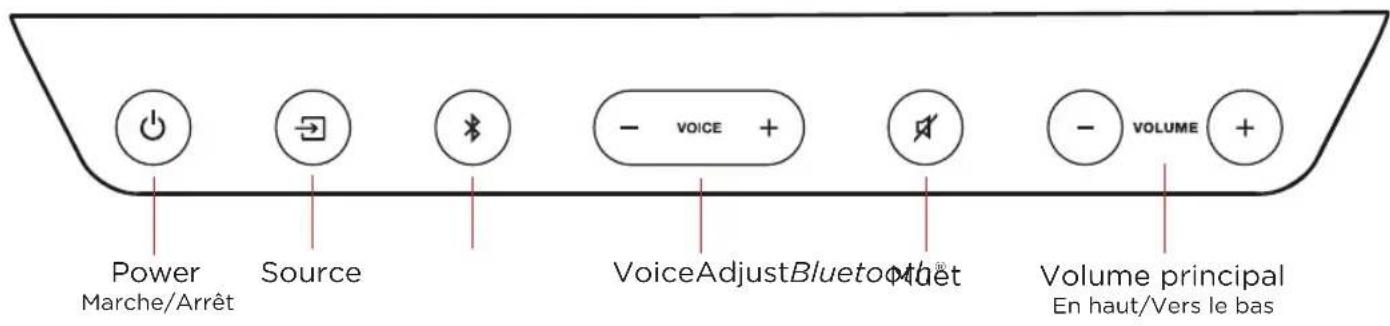

Panneau supérieur de la barre audio

Power Marche/Arrêt Source VOICE VoiceAdjustBluetooth Volume principal En haut/Vers le bas

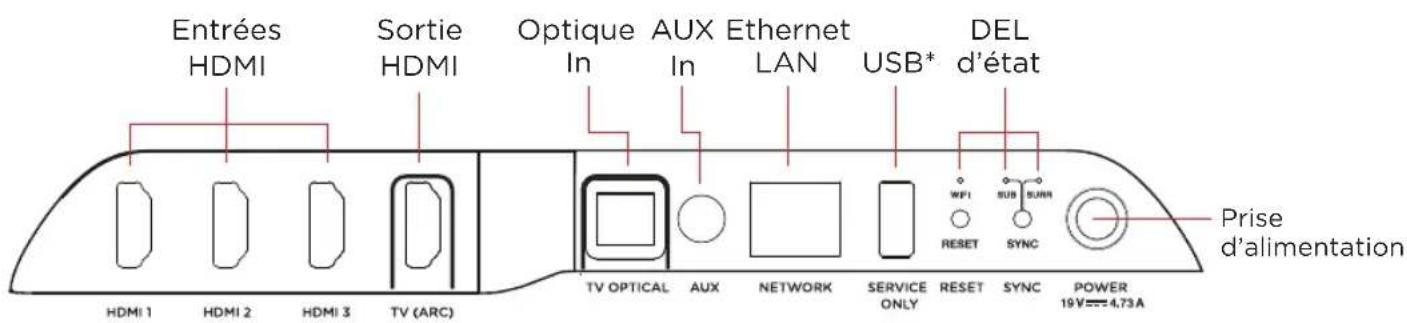

Panneau arrière de la barre audio

Entrées HDMI Sortie HDMI Optique In AUX In Ethernet LAN USB* DEL d'état Prise d'alimentation HDMI 1 HDMI 2 HDMI 3 TV (ARC) TV OPTICAL AUX NETWORK SERVICE ONLY RESET SYNC 19V=4,73A

*Pour usage en usine seulement

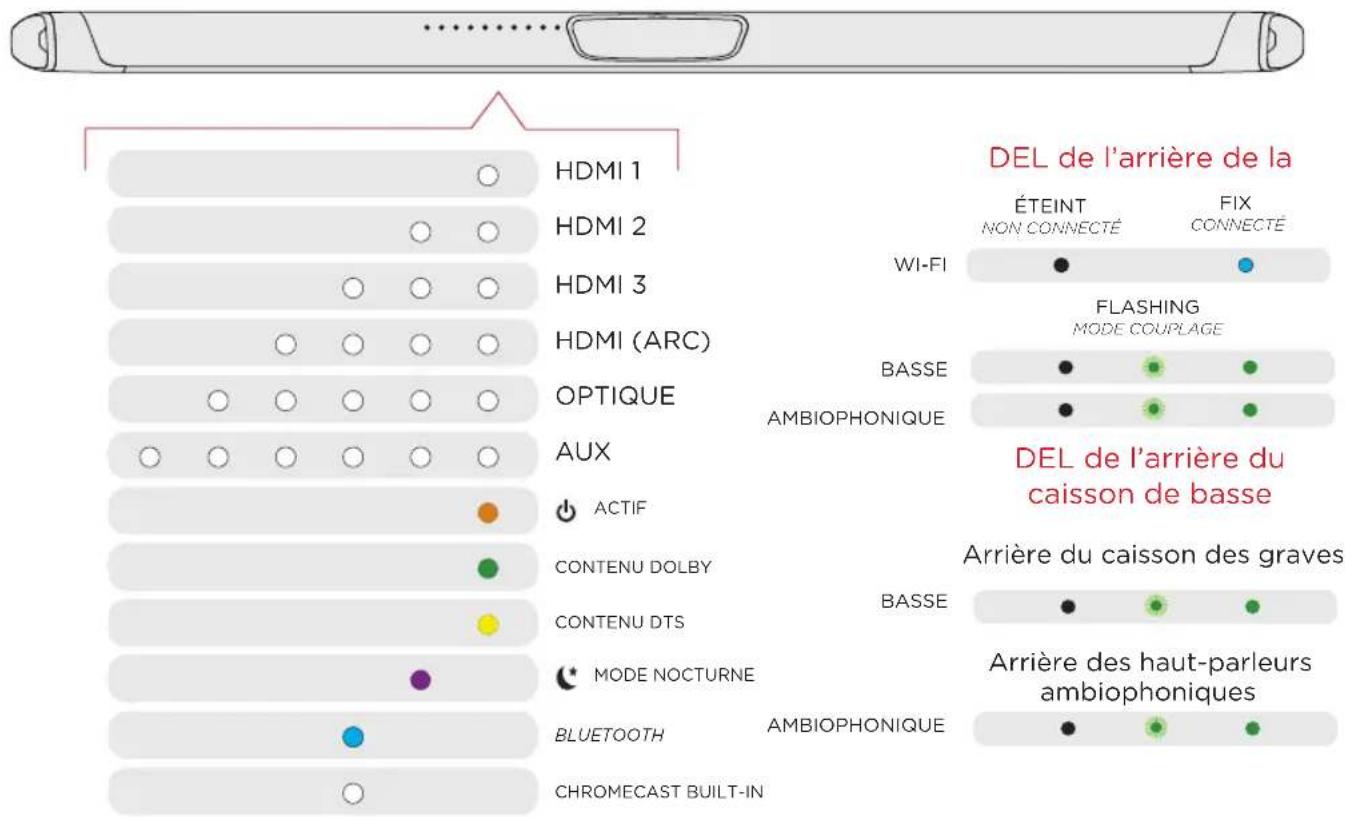

Indicateurs Visuels

Le devant de la barre contient une rangée de DEL qui indiquent l'état du système, comme la source, le volume et les modes d'écoute.

HDMI 1 HDMI 2 HDMI 3 HDMI (ARC) OPTIQUE AUX ACTIF CONTENU DOLBY CONTENU DTS MODE NOCTURNE BLUETOOTH CHROMECAST BUILT-IN Wi-Fi BASSE AMBIOPHONIQUE DEL de l'arrière de la ÉTEINT NON CONNECTÉ FIX CONNECTÉ FLASHING MODE COUPLAGE DEL de l'arrière du caisson de basse Arrière du caisson des graves BASSE Arrière des haut-parleurs ambiophoniques

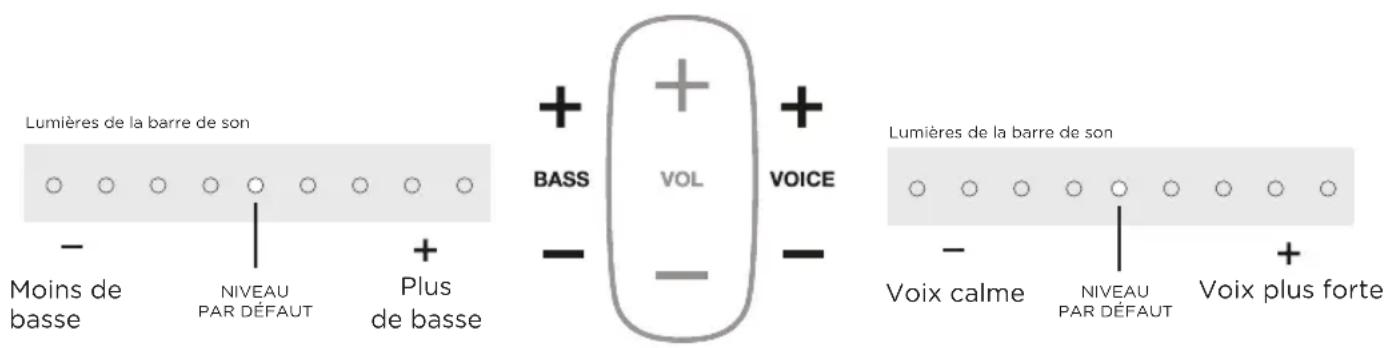

Optimisation de votre expérience d'écoute

Contrôle de la basse

Réglez facilement le volume des basses fréquences afi n d'avoir plus ou moins d'impact.

Réglez facilement le volume des dialogues afi n d'améliorer leur clarté lorsque vous regardez des émissions sportives, des fi lms et des émissions télévisées.

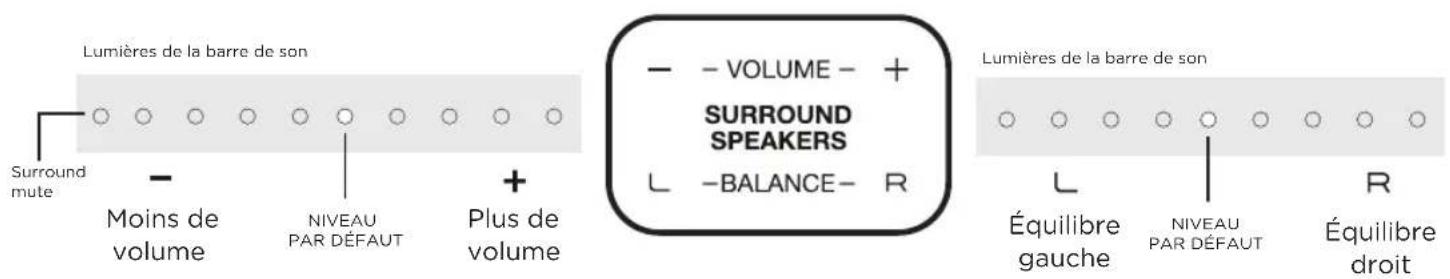

Optimiser vos haut-parleurs ambiophoniques

Lumières de la barre de son Surround mute - Moins de volume NIVEAU PAR DÉFAUT + Plus de volume - VOLUME - SURROUND SPEAKERS - BALANCE- R L Équilibre gauche NIVEAU PAR DÉFAUT R Équilibre droit

Contrôle du volume

Réglez facilement le volume pour accroître ou réduire l'impact.

Contrôle de l'équilibre

Réglez facilement l'équilibre sonore gauche et droit.

Utilisation de l'infrarouge (IR seulement) de la télécommande du téléviseur ou du service câble/

Il y a plusieurs manières d'utiliser la télécommande de votre télé, de votre boîte de câblodistribution ou de votre boîte satellite pour contrôler MagniFi Max.

CONTRÔLE HDMI CEC

Si votre télé est connectée par HDMI et qu'elle supporte la fonction CEC (et que cette option soit activée dans le menu des paramètres de votre télé), vous pouvez contrôler les fonctions du volume et de la sourdine sur MagniFi MAX à partir de votre télé sans avoir à configurer d'autres réglages.

CODES IR PRÉCHARGÉS

Si votre télé est connectée par câble optique ou si elle est connectée par HDMI, mais qu'elle ne supporte pas la fonction CEC, vous pourriez être capable de contrôler les fonctions du volume et de la sourdine sur MagniFi MAX à partir de votre télé sans avoir à configurer d'autres réglages si votre télé est d'une des marques supportées et a été fabriquée au cours des 5 dernières années. Visitez le site Web de Polk pour obtenir les détails.

FONCTION DE PROGRAMMATION IR

Si votre télé est connectée par câble optique et que ce n'est pas une des marques les plus populaires, vous pouvez programmer votre télécommande IR (infrarouge) pour contrôler le volume, la sourdine et d'autres fonctions (comme la sélection de la source ou le volume des graves) sur votre barre de son.

Utilisation de la fonction de programmation IR

IMPORTANT : Tenez les deux télécommandes à environ 12 po (30 cm) directement en face du MagniFi MAX lorsque vous appuyez sur leurs boutons respectifs et assurez-vous qu'il y ait des piles neuves dans vos télécommandes.

utons respectifs 12" (30cm)

Accéder au mode de programmation IR

Assurez-vous que votre barre de son soit allumée, puis appuyez et maintenez le bouton → Source sur la barre de son pendant environ 3 secondes. Lorsque vous entendez un son de deux notes, relâchez le bouton. Vous devriez maintenant voir des lumières blanches sur le devant de la barre de son clignoter de gauche à droite.

ÉTAPE 1 : Sélectionner un bouton sur la télécommande de votre MagniFi Max

Appuyez et relâchez le bouton sur la télécommande de votre MagniFi MAX que vous souhaitez programmer (ex. : Monter le volume). Vous entendrez un son à tonalité unique et vous verrez toutes les lumières blanches clignoter ensemble graduellement.

ÉTAPE 2 : Sélectionner un bouton sur la télécommande de votre télé

Appuyez brièvement sur le bouton correspondant sur la télécommande de votre télé. Vous entendrez un son à deux tonalités et vous verrez les lumières blanches s'allumer de gauche à droite alors que la commande IR est en processus de programmation.

ÉTAPE 3: Vérifier les résultats

• Si vous voyez les lumières blanches clignoter graduellement à nouveau, répétez l'étape 2.
• Si vous entendez un son à deux tonalités et voyez ......, la commande n'a pas été programmée. Veuillez essayer de nouveau.
• Si vous entendez une tonalité unique et voyez ...... la commande a été programmée avec succès.

ÉTAPE 4: Programmation d'un autre code

Lorsque vous voyez les lumières blanches sur le devant de la barre de son clignoter de gauche à droite à nouveau, vous êtes prêt à sélectionner la prochaine fonction à programmer en répétant les étapes 1 à 3.

Quitter le mode de programmation IR

Appuyez et maintenez de nouveau le bouton → Source sur la barre de son pendant environ 3 secondes. Lorsque vous entendez un son à deux tonalités, relâchez le bouton.

NOTE: La barre de son quittera automatiquement le mode de programmation IR si elle n'a reçu aucune commande IR pendant 60 secondes. Toutes les commandes IR programmées seront automatiquement sauvegardées.

EFFACER TOUS LES CODES IR PROGRAMMÉS

Appuyez et maintenez le bouton → Source sur la barre de son pendant environ 10 secondes. Vous entendrez un son à deux tonalités. Continuez de maintenir le bouton enfoncé et relâchez-le après avoir entendu un son à trois tonalités.

Configuration avancée

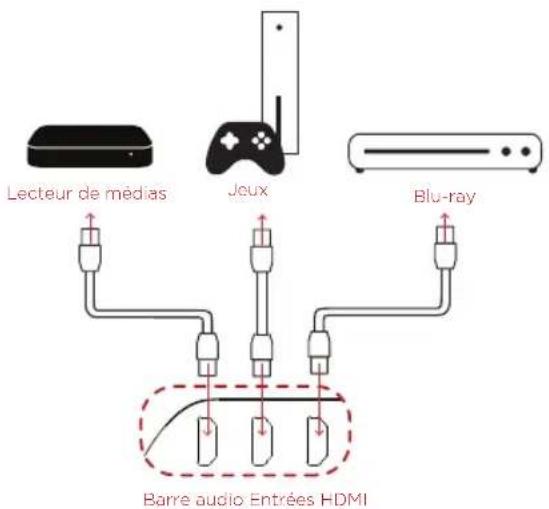

Connexion d'un récepteur de câble, une console de jeux ou d'autres sources HDMI à votre MagniFi MAX (figure 1)

Magnifi MAX peut prendre en charge trois sources HDMI. Il acheminera les signaux 4K et HDR à votre téléviseur si vous utilisez la connexion HDMI-ARC pour connecter la barre audio et votre téléviseur. Vous devrez utiliser des câbles HDMI haute vitesse pour le contenu 4K.

Utilisation d'un câble optique pour une source audio (figure 2)

Si vous souhaitez utiliser l'entrée optique de la barre audio pour une autre source audio comme un lecteur CD, suivez ces étapes:

1) Connectez votre téléviseur à MagniFi MAX avec HDMI-ARC.
2) Connectez le lecteur CD et la barre audio à l'aide du câble optique fourni.
3) Le bouton TV de la télécommande vous permettra de basculer entre les entrées HDMI-ARC et optique, tant qu'il y a de l'audio. Lorsque Vous sélectionnez l'entrée optique, vous verrez 5 DEL blanches sur le panneau avant.

Lecteur de médias Jeux Blu-ray Barre audio Entrées HDMI

FIGURE 1

Barre audio Entrée optique

FIGURE 2

Fixation murale de MagniFi MAX

Un gabarit d'installation murale est fourni pour installer les haut-parleurs ambiophoniques au mur. Pour effectuer une installation adéquate, veuillez lire les instructions imprimées sur le gabarit. Les vis pour fixer les haut-parleurs ambiophoniques au mur ne sont pas comprises. Choisissez le type et la longueur de vis appropriés selon la construction de votre résidence. Si vous avez des doutes, consultez un professionnel.

Mon téléviseur n'est pas muni d'une sortie HDMI (ARC) ou optique

Si votre téléviseur ne comprend pas de sortie optique ou HDMI ARC, connectez la barre audio à votre téléviseur à l'aide d'un câble AUX analogique de 3,5 mm.

1) Connectez le câble AUX inclus à la sortie audio de votre téléviseur et à l'entrée AUX à l'arrière de la barre audio.
2) Sélectionnez AUX sur la barre audio de la télécommande.
3) Augmentez le volume et assurez-vous d'entendre un son émis par la barre audio.
4) Éteignez les haut-parleurs du téléviseur à partir du menu réglages de votre téléviseur, sous « audio » ou « haut-parleurs ».

Remarque : Dolby 5.1 et le décodage DTS audio ne sont pas pris en charge lorsque vous utilisez l'entrée AUX.

Je n'entends pas de son de mon caisson des graves

1) Vérifiez si le caisson de graves est branché à une prise de courant.
2) Vérifiez la lumière verte à l'arrière de votre caisson de graves.

- Si la lumière verte est continue, augmentez le volume des graves à l'aide de la télécommande.

- Si la lumière verte clignote, vous devez synchroniser votre caisson de graves avec la barre de son en suivant les instructions suivantes :

Synchroniser le caisson de graves avec la barre de son

1) Appuyez sur le bouton d'alimentation sur la barre de son pour l'allumer.
2) À l'arrière de la BARRE DE SON, appuyez et maintenez le bouton SYNC (environ 3 à 4 secondes) jusqu'à ce que vous entendiez une tonalité puis relâchez le bouton. Les lumières SUB et SURR au-dessus du bouton SYNC clignoteront en vert.
3) À l'arrière du CAISSON DE GRAVES, appuyez et maintenez le bouton SYNC (environ 10 secondes) jusqu'à ce que vous entendiez une tonalité et la lumière à l'arrière du caisson de graves s'illumine en vert de façon continue.

Synchroniser les haut-parleurs ambiophoniques à la barre de son

Note : Vous devez synchroniser les DEUX haut-parleurs ambiophoniques ET le caisson de graves.

Synchroniser le caisson de graves avec la barre de son

1) Appuyez sur le bouton d'alimentation sur la barre de son pour l'allumer.
2) À l'arrière de la BARRE DE SON, appuyez et maintenez le bouton SYNC (environ 3 à 4 secondes) jusqu'à ce que vous entendiez une tonalité puis relâchez le bouton. Les lumières SUN et SURR au-dessus du bouton SYNC clignoteront en vert.
3) À l'arrière du CAISSON DE GRAVES, appuyez sur le bouton SYNC (environ 10 secondes) jusqu'à ce que vous entendiez une tonalité et la lumière à l'arrière du caisson de graves s'illumine en vert de façon continue.

Synchroniser des haut-parleurs ambiophoniques

1) À l'arrière de CHACUN des HAUT-PARLEURS AMBIOPHONIQUES, appuyez et maintenez le bouton SYNC (environ 10 secondes) jusqu'à ce que la lumière au bas du haut-parleur soit verte en continu.
2) Lorsque les deux haut-parleurs ambiophoniques, GAUCHE et DROITE, sont synchronisés avec la barre, vous entendrez une tonalité provenant de la barre de son.

NOTE : Si vous entendez un son à deux tonalités descendantes provenant de la barre de son, cela signifie que la synchronisation a échoué. Veuillez essayer à nouveau.

Modes sonores

Le mode Musique et Le mode Tout stéréo

Le mode Musique vous offre un son équilibré et des sons graves plus doux tout en minimisant les effets de spatialisation sonore afin d'assurer une reproduction plus naturelle du son. Le mode Tout stéréo offre un son ambiophonique en reproduisant les sons des canaux avant-gauche et avant-droit dans les haut-parleurs ambiophoniques de gauche et de droite. Utilisez le bouton Musique pour basculer entre le mode Musique et le mode Tout stéréo lors de l'écoute de données audio à 2 canaux.

Mode nocturne

Réduit les basses et les variations de volume, tout en améliorant l'intelligibilité des dialogues lors de l'écoute à volume réduit.

Mode Cinéma

Le mode sonore par défaut est conçu pour améliorer le contenu télévisuel et les films. Il permet aussi d'amplifier les basses, d'accroître la spatialisation et d'optimiser les niveaux de Voice Adjust afin d'améliorer la clarté des dialogues. C'est le mode par défaut pour les entrées HDMI et optique.

Mode sport

Rehausse le contenu riche en dialogues, comme les événements sportifs, les bulletins d'informations et les talk-shows. Fait appel à Voice Adjust pour améliorer les dialogues.et les basses.

Au sujet de la technologie Polk SDA®

MagniFi MAX est doté de la technologie brevetée Polk SDA Surround, qui créé une vaste scène sonore multidimensionnelle et une image stéréo détaillée. SDA accroît les dimensions verticales et horizontales de la scène sonore, produisant ainsi des sonorités captivantes qui remplissent la pièce sans sacrifier la clarté. SDA rehausse aussi le contenu Dolby et DTS, créant ainsi une expérience cinématique incroyable.

Au sujet de la technologie intégrée Polk VoiceAdjust®

MagniFi MAX permet aussi de personnaliser les niveaux de voix à partir de la barre audio, vous permettant ainsi de définir votre expérience d'écoute selon vos préférences, pour obtenir des dialogues clairs et précis, et de ne jamais rater un mot lorsque vous regardez vos films, vos émissions télévisées et vos événements sportifs préférés.

Cable de 3,5 mm AUX de 6' (1,8 m)

8. Installare le batterie del telecomando

Inserire le batterie AAA incluse.
