MANUALE UTENTE MagniFi MAX SR POLK

Grazie per aver acquistato un prodotto Polk. Per qualsiasi domanda o commento, cntattaci via telefono o email.

Assistenza tecnica

In North America, chiama il Polk Customer Service al 800-377-POLK(7655) (lun.-ven., 9 a.m.-5:30 p.m. EST)

Fuori dagli Stati Uniti, chiama il [phone]

Email [e-mail]

Polk Audio 1 Viper Way, Vista, CA 92081 U.S.A.

Il manuale dell'utente completo è disponibile online all'indirizzo

www.polkaudio.com/products/magnifimaxsr

Polk Audio è una compagnia di DEI Holdings, Inc. Polk Audio e Polk, sono trademark registrati di Polk Audio, LLC. Chromecast integrato è un trademark di Google Inc.

Tutti gli altri trademark, nomi dei prodotti, loghi e marchi qui riportati sono proprietà dei rispettivi proprietari.

Contenuto della confezione

Cavo di alimentazione audio a barre

Cavo ottico da 6' (1,8 m)

Alimentazione audio a barre.

Cavo di 3,5 mm AUX di 6' (1,8 m)

(2) Staffe per montaggio a parete

(2) alimentatori per casse satellite

Telecomando

(2) batterie (AAA)

Cavo di alimentazione del subwoofer

La letteratura del prodotto

Installazione

Collega alla tua TV

1.

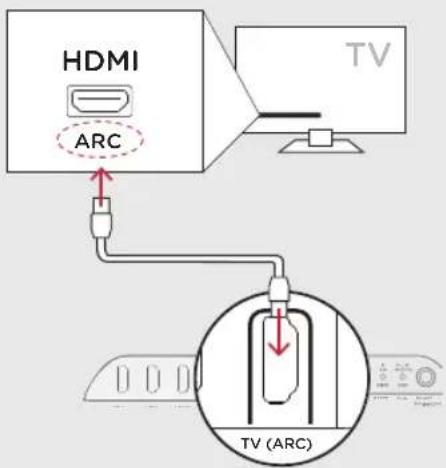

Sulla tua TV è presente un jack di ingresso HDMI denominato "ARC"?

sì

HDMI ARC TV TV (ARC)

Collegail cavo HDMI incluso ai jack di ingresso chiamato "ARC" sulla TV e sulla sound bar

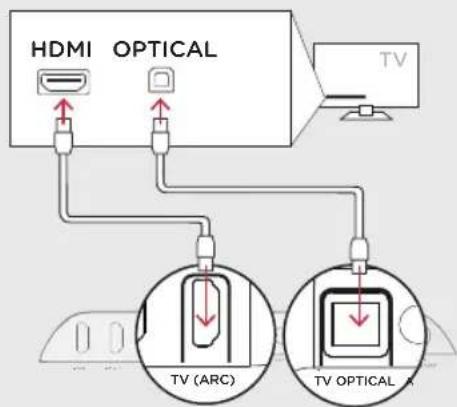

NO

HDMI OPTICAL TV TV (ARC) TV OPTICAL

Collega il cavo ottico incluso alla TV ed alla sound bar.
Collega il cavo HDMI incluso ad un qualsiasi jack HDMI sulla TV ed al connettore "TV Arc" sulla sound bar.

Posizionamento della sound bar

Per una migliore esperienza di ascolto, posiziona la sound bar in basso al centro della TV.

Nota: per le istruzioni per il montaggio a muro, vedi le istruzioni avanzate di installazione a pag.15 ed il template per il montaggio a muro incluso

Connettere la sound bar ad una presa elettrica.

Durante l'avvio, vedrai una luce arancione lampeggiare nella parte frontale. La sound bar sarà pronta per l'uso una volta che la luce arancione diventerà fissa.

Posizionare il subwoofer

Per prestazioni migliori posizionare sulla stessa parete della TV, non più lontano di 30ft (10m) dalla sound bar.

Connettere il subwoofer ad una presa elettrica

Una luce verde fissa sarà visibile sul retro del subwoofer per indicare che è stato accoppiato alla sound bar.

TV Della sound bar

VREF SYNC NICPOWER 19 V 277 4.73 A

TV Subwoofer

AC INPUT 60W 60V-120mA/40Hz

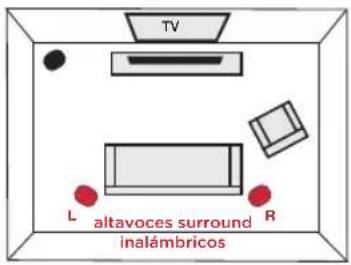

6. Posa o montaggio dei diffusori surround

Posiziona gli altoparlanti surround sui lati sinistro e destro, equidistanti dalla posizione di ascolto principale. Assicurati di posizionare l'altoparlante contrassegnato "L" a sinistra e l'altoparlante contrassegnato con "R" a destra. Se decidi di montare i diffusori, fai riferimento al modello di montaggio a parete per le istruzioni.

TV altavoces surround inalámbricos L R

7. Collega le casse satellite ad una presa elettrica

Sul retro delle casse apparirà una luce verde fissa che indica una corretta connessione alla sound bar.

POWER 15V 1.2A

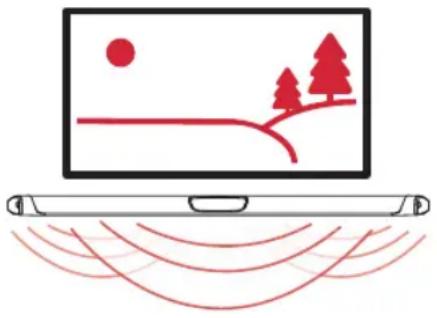

Verifi ca delle connessioni

Accendi il televisore e verifi ca di poter visualizzare le immagini e udire suoni dalla soundbar.

Se non senti l'audio, e non vedi alcuna luce sulla parte anteriore della soundbar, premi il pulsante di alimentazione sulla soundbar per accenderla.

Nota: se il suono proviene sia dalla TV che dalla sound bar devi disattivare manualmente gli altoparlanti della tua TV dal menù impostazioni della tua TV. Vedi le istruzioni sul manuale utente della tua TV.

Usare il telecomando della tua TV per regolare il volume

MagniFi MAX è pre confi gurata a rispondere ai comandi volume e muto dei più diff usi telecomandi per TV inclusi: Samsung, LG, Sony, Vizio e altri marchi principali.*

*Tutti gli altri trademark, nomi di prodotti, loghi, e marchi qui riportati sono di proprietà dei rispettivi proprietari.

NOTA: se il telecomando della MagniFi MAX non funziona con la tua TV, segui le istruzioni a pagina 15 per confi gurare la MagniFi MAX per rispondere ai comandi del telecomando della tua TV.

Ascoltare musica tramite la Chromecast inclusa

Benefici del Chromecast integrato

MagniFi MAX presenta il Chromecast integrato che ti permetterà di:

1. Riprodurre musica dalle tue app preferite.
2. Creare un'esperienza audio in tutta la casa. La sincronizzazione multi stanza ti permetterà di riprodurre la stessa canzone tramite tutti gli altoparlanti dei dispositivi integrati Chromecast in contemporanea.
3. Usa Google Assistant su un altoparlante Google Home per controllare la riproduzione della musica sulla MagniFi MAX usando i comandi vocali.

Impostazioni del Chromecast integrato

1. Scarica l'app gratuita Google Home e segui le istruzioni all'interno dell'app per connettere la Polk MagniFi MAX al tuo Wi-Fi o alla tua rete Ethernet.
2. Per informazioni più dettagliate sull'impostazione audio di Google Home e del Chromecast integrato, visita: https://support.google.com/googlehome and https://support.google.com/chromecastbuiltin

1. Quando trasmetti da un app compatibile con Chromecast, si attiverà un Luce bianco sulla sound bar

Ricezione automatica degli aggiornamenti - fortemente raccomandata

Occasionalmente, Polk potrebbe fornire degli aggiornamenti software via internet che migliorano le prestazioni del prodotto ed espandono l'elenco dei telecomandi integrati della TV

Consigliamo di collegare la soundbar alla tua rete domestica. Per ricevere aggiornamenti automatici, non è necessario registrare il prodotto o fornire il tuo indirizzo email. Basta collegare la tua soundbar alla tua rete via Wi-Fi o Ethernet (cavo non incluso) utilizzando l'applicazione gratuita di Google Home su dispositivi iOS o Android.

Ascoltare musica tramite Bluetooth®

1. Per connettere il tuo dispositivo tramite Bluetooth, premi il pulsante Bluetooth ✝ sulla sound bar o sul telecomando. Un Luce blu lampeggerà lentamente sulla sound bar in attesa della connessione al tuo dispositivo Bluetooth.

1. Vai alla sezione delle impostazioni Bluetooth sul tuo telefono, tablet o computer e scegli “Polk MagniFi MAX”. Il Luceresterà blu e fisso quando il tuo dispositivo Bluetooth sarà connesso.

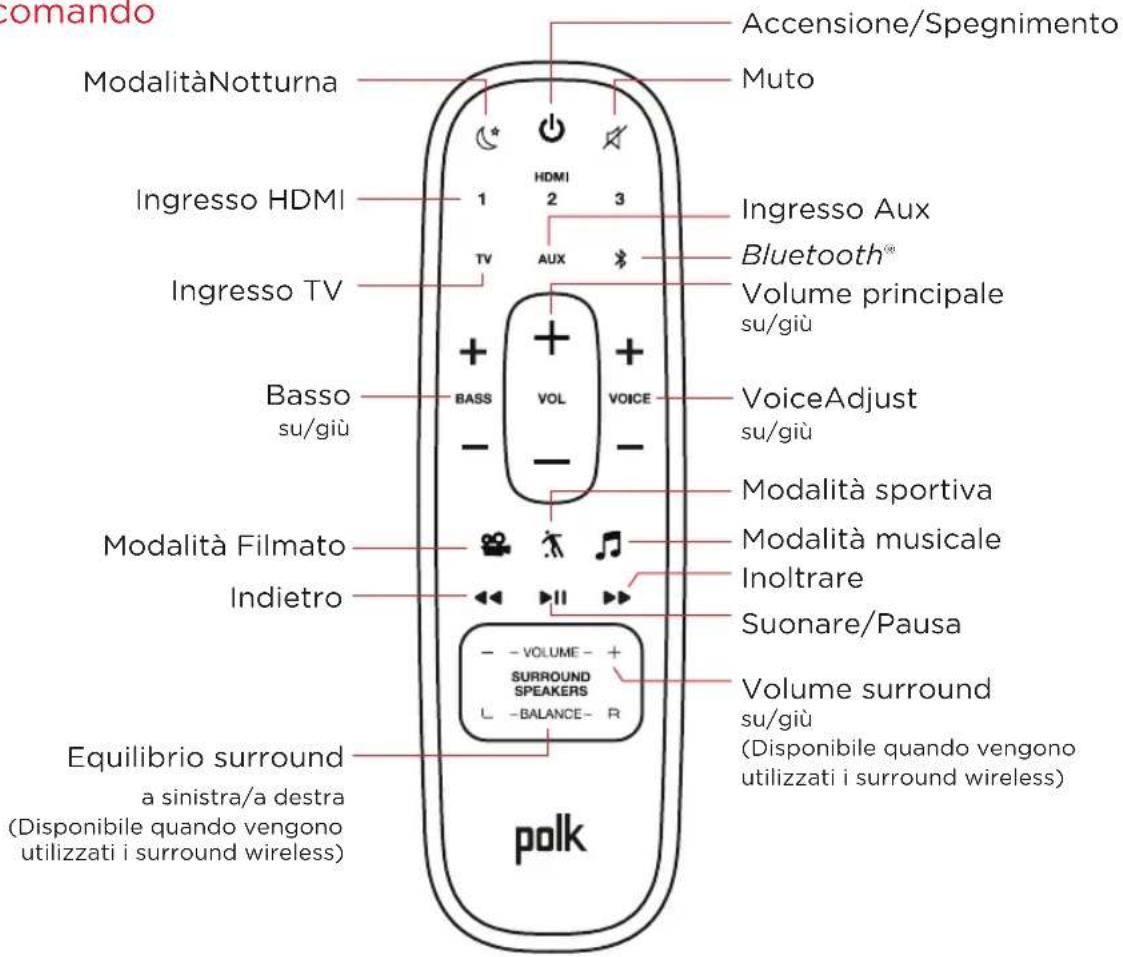

Telecomando

como ModalitàNotturna Ingresso HDMI Ingresso TV Basso su/giù Modalità Filmato Indietro Equilibrio surround a sinistra/a destra (Disponibile quando vengono utilizzati i surround wireless) Accensione/Spegnimento Muto HDMI 1 2 3 TV AUX + + BASS VOL VOICE - - - SURROUND SPEAKERS L -BALANCE - R polk Ingresso Aux Bluetooth® Volume principale su/giù VoiceAdjust su/giù Modalità sportiva Modalità musicale Inoltrare Suonare/Pausa Volume surround su/giù (Disponibile quando vengono utilizzati i surround wireless)

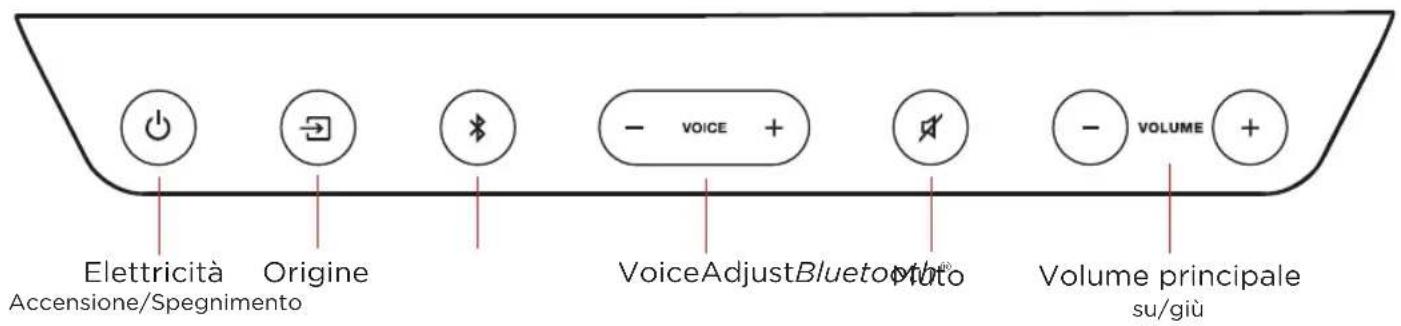

Pannello superiore della sound bar

Elettricità Accensione/Spegnimento Origine VOICE AdjustBluetooth® Volume principale su/giù

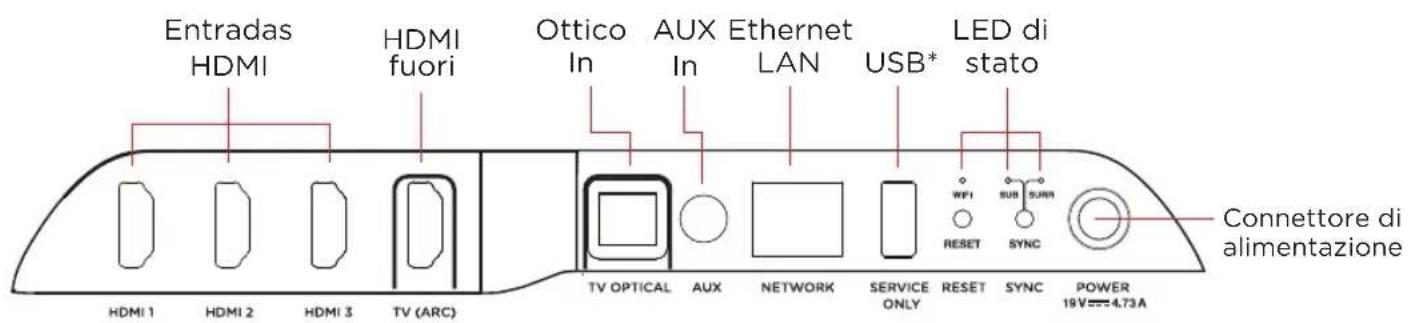

Pannello posteriore della sound bar

Entradas HDMI HDMI fuori Ottico In AUX In Ethernet LAN USB* LED di stato Connettore di alimentazione HDMI 1 HDMI 2 HDMI 3 TV (ARC) TV OPTICAL AUX NETWORK SERVICE ONLY RESET SYNC 19V=4.73A

*Solo uso di fabbrica

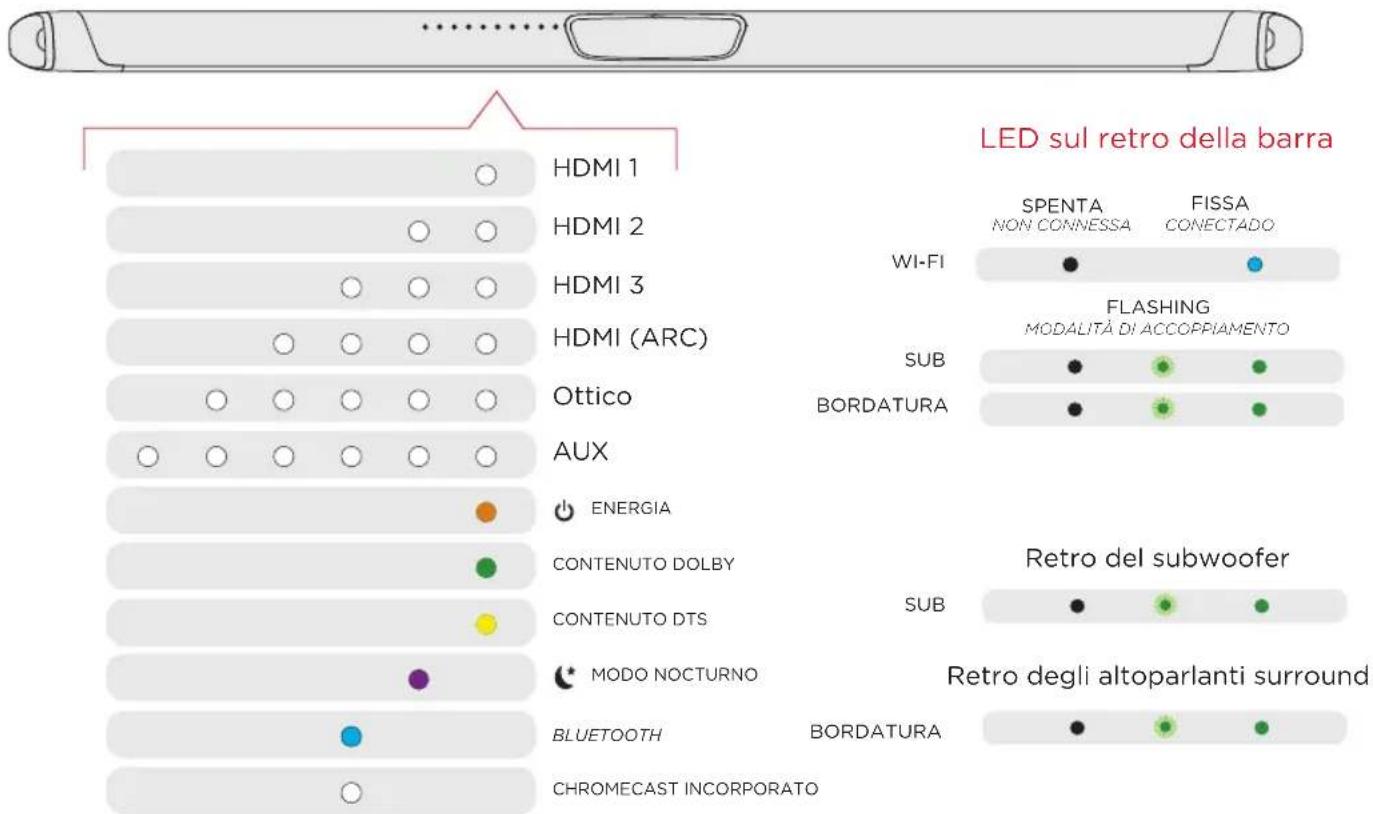

Indicatori Visivi

La parte frontale della sound bar contiene una striscia orizzontale di luci LED che forniscono indicazioni di stato, quali fonte, volume e modalità d'ascolto.

LED sul retro della barra HDMI 1 HDMI 2 HDMI 3 HDMI (ARC) Ottico AUX ENERGIA CONTENUTO DOLBY CONTENUTO DTS MODO NOCTURNO BLUETOOTH CHROMECAST INCORPORATO SPENTA NON CONNESSA FISSA CONECTADO WI-FI FLASHING MODALITÀ DI ACCOPPIAMENTO SUB BORDATURA Sub Retro del subwoofer BORDATURA Retro degli altoparlanti surround

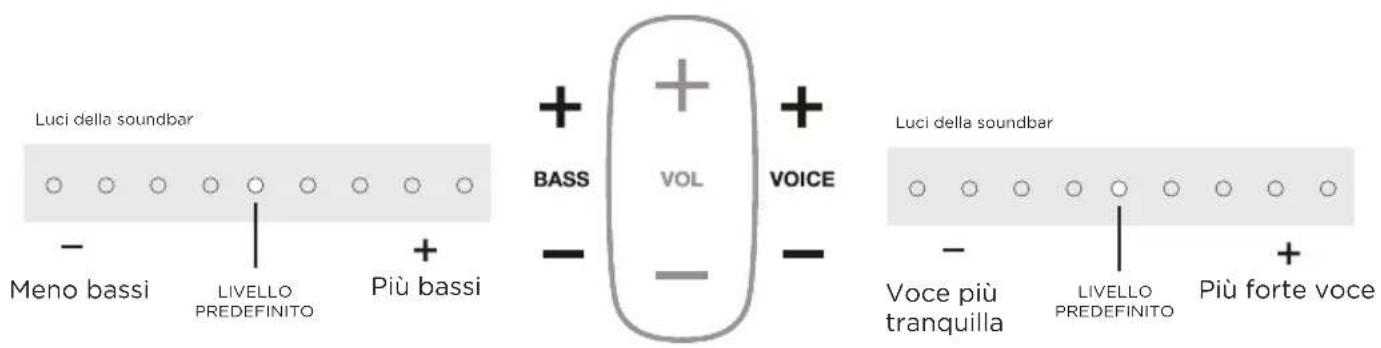

Ottimizzazione dell'esperienza di ascolto

Controllo bassi

Regola facilmente il volume della bassa frequenza per un impatto maggiore o minore.

Regola facilmente il livello dei dialoghi per migliorare la chiarezza durante la visione di programmi TV, fi lm e sport.

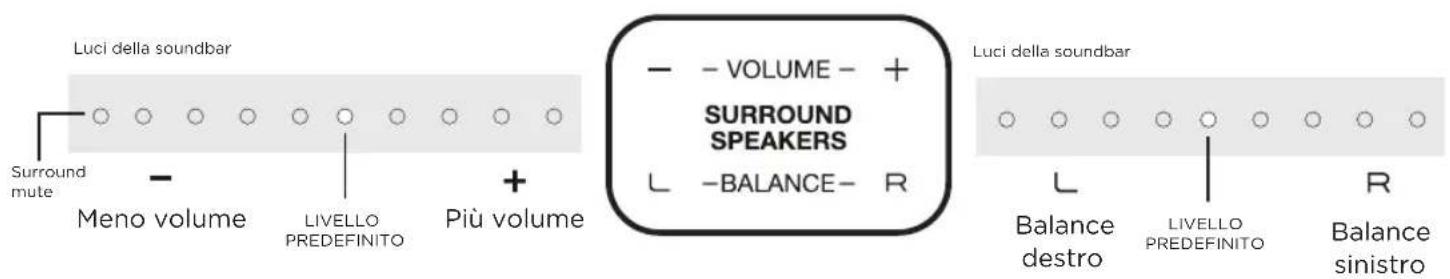

Ottimizzazione dei diffusori surround

Luci della soundbar Surround mute - Meno volume LIVELLO PREDEFINITO + Più volume - VOLUME - SURROUND SPEAKERS - BALANCE- Luci della soundbar L Balance destro LIVELLO PREDEFINITO R Balance sinistro

Controllo del volume

Regola facilmente il volume per un impatto maggiore o minore.

Controlla il balance

Regola facilmente il balance per regolare correttamente il suono a destra e sinistra

Usare il telecomando a infrarossi (solo IR) della tua tv o del to decoder per controllare MagniFi

Ci sono diversi modi per utilizzare il telecomando TV, del via cavo o del decoder satellitare per controllare MagniFi Max

CONTROLLO HDMI CEC

Se il televisore è collegato tramite HDMI e il televisore supporta il CEC (ed è attivato nel menu delle impostazioni TV), puoi controllare le funzioni di volume e di disattivazione di MagniFi MAX dal televisore senza ulteriori configurazioni.

CODICI IR PRECARICATI

Se il televisore è collegato via cavo ottico o tramite HDMI, ma non supporta CEC, puoi controllare le funzioni di volume e di disattivazione di MagniFi MAX dal televisore senza ulteriori configurazioni, se il televisore è una delle marche supportate ed è stato prodotto negli ultimi 5 anni. Per maggiori dettagli, visita il sito web di Polk.

FUNZIONE DI APPRENDIMENTO IR

Se il televisore è collegato via cavo ottico, e non è una delle marche supportate, puoi insegnare al telecomando IR (infrarosso) a controllare il volume, la funzione muto e altre funzioni (ad esempio, la selezione dell'origine o il volume dei bassi) sulla soundbar.

Utilizzo della funzione di apprendimento IR

IMPORTANTE: tieni entrambi i telecomandi a circa 30 cm, direttamente davanti al MagniFi MAX premendo i rispettivi pulsanti e assicurati che i telecomandi dispongano di batterie nuove.

Avvio della funzione di apprendimento IR

Assicurati che la soundbar sia accesa, quindi tieni premuto il pulsante → Source sulla soundbar per circa 3 secondi. Quando senti un avviso da due note, rilascia il pulsante. Le luci bianche sulla parte anteriore della soundbar dovrebbero muoversi da sinistra a destra.

arte anteriore 12" (30cm)

PASSO 1: Seleziona un pulsante sul telecomando MagniFi Max

Premi e rilascia il pulsante del telecomando MagniFi MAX che desideri apprendere (ad esempio: Volume Up). Sentirai un singolo tono e vedrai tutte le luci bianche accendersi e spegnersi contemporaneamente.

PASSO 2: Seleziona un pulsante sul telecomando della TV

Premi brevemente il pulsante corrispondente sul telecomando del televisore. Sentirai un avviso da due note e vedrai le luci bianche muoversi da sinistra a destra mentre viene elaborato il comando IR ricevuto.

PASSO 3: Verifica dei risultati

• Se vedi le luci bianche accendersi e spegnersi, ripeti il passo 2.
• Se senti un avviso da due note e vedi ••••••••••• il comando non è stato appreso. Riprova.
• Se senti un singolo tono e vedi •••••••••• • il comando è stato appreso con successo.

PASSO 4: Apprendere un altro codice

Quando vedi le luci bianche sulla parte anteriore della soundbar andare di nuovo da sinistra a destra, sei pronto per selezionare la funzione successiva da imparare ripetendo i passi 1-3.

Uscire dalla funzione di apprendimento IR

Tieni premuto il pulsante → Source Source sulla soundbar per circa 3 secondi. Quando senti un avviso da due note, rilascia il pulsante.

NOTA: la soundbar esce automaticamente dalla funzione di apprendimento IR se non ha ricevuto comandi IR per 60 secondi. Tutti i comandi IR imparati verranno salvati automaticamente.

CANCELLARE TUTTI I CODICI IR APPRESI

Tieni premuto il pulsante → Source sulla soundbar per circa 10 secondi. Sentirai un avviso da due note. Continua a tenere premuto il pulsante e rilascialo dopo aver sentito un avviso da tre note.

Impostazioni avanzate

Collegare un decoder, una console o altre fonti HDMI alla tua MagniFi MAX (figura 1)

Magnifi MAX supporta fino a tre fonti HDMI. Trasmette segnali 4K ed HDR alla tua TV se stai utilizzando la connessione HDMI-ARC tra la sound bar e la TV. Per i contenuti in 4K dovrai utilizzare cavi HDMI ad alta velocità.

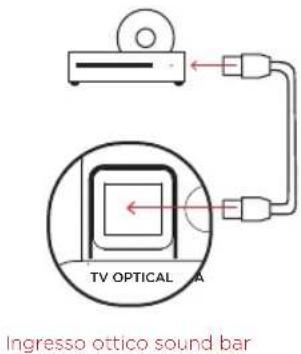

Usare l'ingresso ottico per una fonte audio (figura 2)

Se vuoi usare l'ingresso ottico sulla sound bar per un'altra fonte audio come ad esempio un lettore CD, segui questi passi:

1) Collega la tua TV a MagniFi MAX usando l'HDMI-ARC.
2) Collega il cavo ottico in dotazione al lettore cd ed alla sound bar.
3) Il pulsante TV sul telecomando passerà dalle fonti con ingresso HDMI-ARC a quelle ad ingresso ottico se l'audio è disponibile. Selezionando l'ingresso ottico appariranno 5 LED bianchi sulla parte frontale del pannello.

Sistema multimedia Sistema di videogiochi Blu-ray Ingressi HDMI sound bar

FIGURA 1

TV OPTICAL Ingresso ottico sound bar

FIGURA 2

Montaggio a muro della tua MagniFi MAX & SR1 casse satellite wireless

È fornito un modello per il montaggio a parete degli altoparlanti surround. Per una corretta installazione, fai riferimento alle istruzioni stampate sul modello. Le viti per il fissaggio dei diffusori alla parete non sono incluse. Scegli il tipo e la lunghezza delle viti in base alle pareti di casa tua. In caso di dubbi, consulta un professionista.

La mia TV non ha un'uscita HDMI (ARC) o ottica

Se la tua TV non ha un'uscita HDMI (ARC) o ottica puoi collegare la sound bar alla tua TV usando il cavo analogico AUX da3.5mm incluso.

1) Collega il cavo AUX incluso all'uscita audio della tua TV e l'ingresso AUX sul retro della sound bar.
2) Scegli AUX sul telecomando della sound bar.
3) Alza il volume ed accertati che il suono provenga dalla sound bar.
4) Disattiva gli altoparlanti della TV usando il menù impostazioni della tua TV sotto "audio" o "altoparlanti".

Nota: le decodifiche audio Dolby 5.1 e DTS non sono supportate durante l'utilizzo dell'ingresso AUX.

Non sento alcun suono dal mio subwoofer

1) Verifica che il subwoofer sia collegato ad una fonte di alimentazione.
2) Controlla la luce verde sul retro del subwoofer.

- Se è verde fissa, aumenta i bassi utilizzando il telecomando.

- Se lampeggia, devi sincronizzare il subwoofer con la soundbar utilizzando le seguenti istruzioni

Sincronizzazione del subwoofer con la soundbar

1) Premi il pulsante di alimentazione sulla soundbar per accenderla.
2) Sul retro della SOUNDBAR, tieni premuto il pulsante SYNC fino a quando non senti un tono (circa 3-4 secondi) e rilascia il pulsante. Le spie SUB e SURR sopra il pulsante SYNC lampeggeranno in verde.
3) Sul retro del SUBWOOFER, tieni premuto il pulsante SYNC fino a quando non senti un tono (circa 10 secondi) e la luce sul retro del subwoofer diventa verde.

Sincronizzazione degli altoparlanti surround con la soundbar

Nota: devi sincronizzare i diffusori surround E il subwoofer.

Sincronizzazione del subwoofer

1) Premi il pulsante di alimentazione sulla soundbar per accenderla.
2) Sul retro della SOUNDBAR, tieni premuto il pulsante SYNC fino a quando non senti un tono (circa 3-4 secondi) e rilascia il pulsante. Le spie SUB e SURR sopra il pulsante SYNC lampeggeranno in verde.
3) Sul retro del SUBWOOFER, tieni premuto il pulsante SYNC fino a quando non senti un tono (circa 10 secondi) e la luce sul retro del subwoofer diventa verde.

Sincronizzazione degli altoparlanti surround

1) Sul retro di ognuno dei DIFFUSORI SURROUND, tieni premuto il pulsante SYNC finché la luce sul fondo dell'altoparlante non diventa verde (circa 10 secondi).
2) Quando entrambi gli altoparlanti surround SINISTRO e DESTRO sono accoppiati alla barra, si sentirà un avviso dalla stessa.

NOTA: se senti un tono discendente a due note significa che la sincronizzazione è fallita. Riprova.

Modalità di suono

Modalità musica e Modalità stereo

La modalità musica offre un suono bilanciato e un basso uniforme, riducendo al minimo gli effetti di spazializzazione per garantire una riproduzione sonora più naturale. La modalità stereo garantisce il riempimento sonoro della stanza, replicando i canali anteriori sinistro e destro sui diffusori surround sinistro e destro. Utilizza il pulsante Music per passare dalla modalità musica alla modalità stereo durante l'ascolto di audio a 2 canali.

Modalità notte

Riduce i bassi e le dinamiche del volume migliorando la comprensibilità delle voci per ascolti a basso volume.

Modalità film

Acusticamente ottimizzato per la modalità di suono predefinita è studiata per esaltare i contenuti dei film quanto quelli televisivi. Fornisce anche un potenziamento dei bassi, maggior spazializzazione e Migliora i livelli di regolazione della voce per una migliore chiarezza dei dialoghi. È la modalità predefinita per le fonti HDMI ed ottiche.

Modalità sport

Esalta i contenuti ricchi di dialoghi, quali eventi sportivi, notiziari e talk show. Usa la regolazione della voce per migliorare la chiarezza dei dialoghi ed ottimizza i livelli di volume del subwoofer.

Sulla tecnologia Polk SDA®

MagniFi MAX presenta la tecnologia brevettata Polk SDA Surround creando un soundstage espansivo multidimensionale e immagini stereo dettagliate. L'SDA rende il sound stage più ampio e profondo fornendo un suono pieno senza sacrificarne la chiarezza. SDA completa anche i contenuti codificati Dolby e DTS creando un'incredibile esperienza cinematografica.

Sulla tecnologia Polk VoiceAdjust® integrata

MagniFi MAX presenta livelli di voce personalizzabili nella sound bar permettendoti di personalizzare l'esperienza di ascolto nel modo che preferisci, per riprodurre dialoghi chiari e nitidi e non perdere neanche una parola dei tuo film, spettacoli TV ed eventi sportivi preferiti.

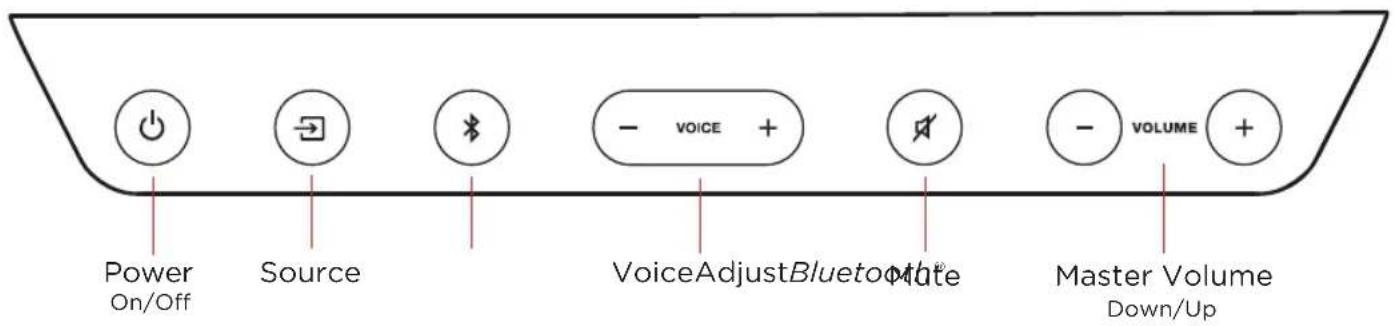

Pannello superiore della sound bar

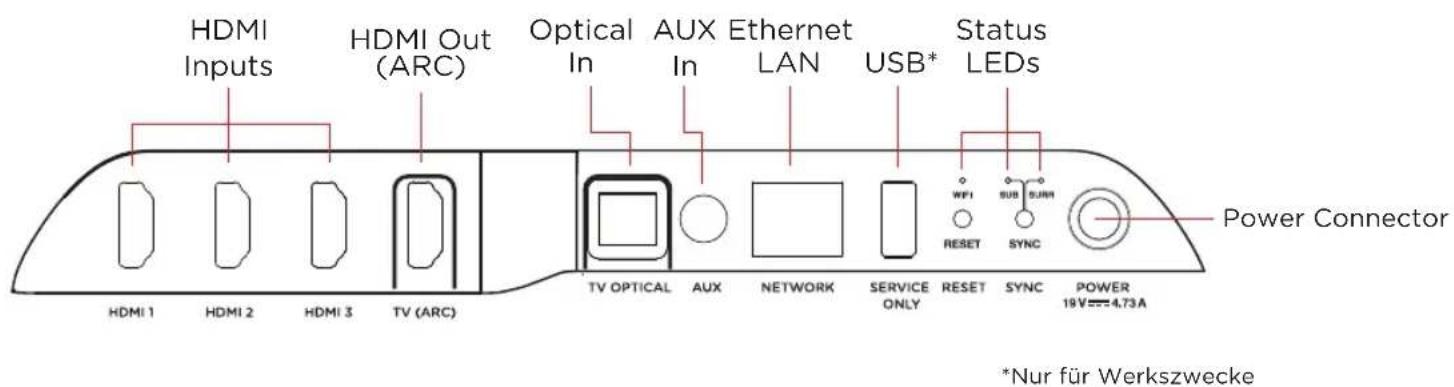

Pannello posteriore della sound bar

HDMI Inputs HDMI Out (ARC) Optical In AUX In Ethernet LAN USB* Status LEDs Power Connector HDMI 1 HDMI 2 HDMI 3 TV (ARC) TV OPTICAL AUX NETWORK SERVICE ONLY RESET SYNC 19V=4.73A *Nur für Werkszwecke
