MODE D'EMPLOI Dynamo 300 Martin Logan

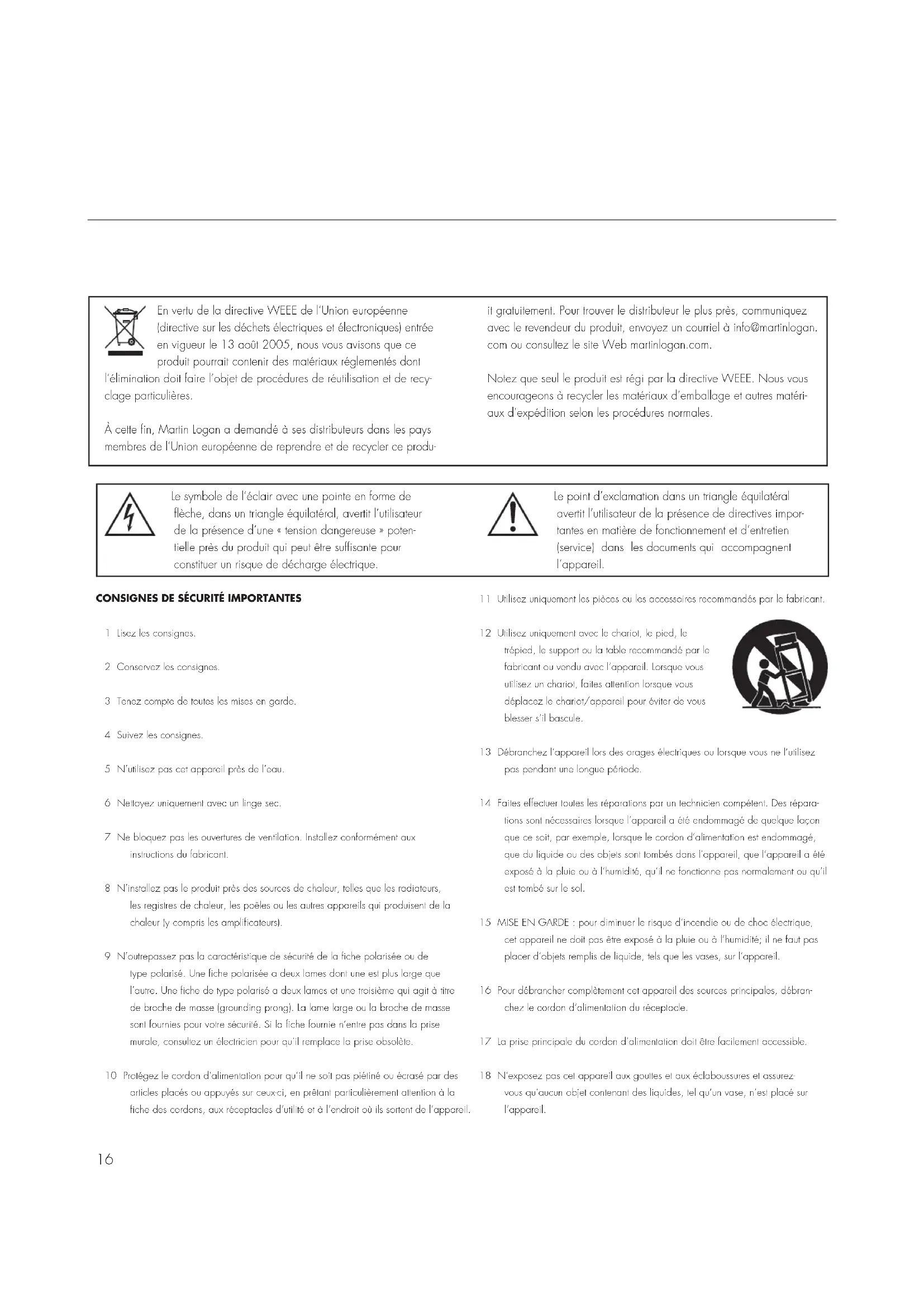

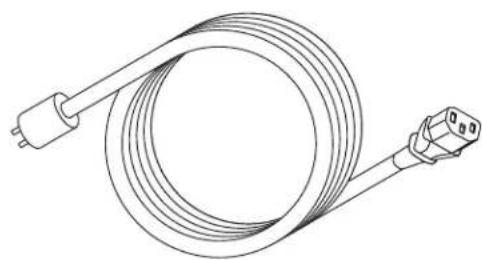

1 Lisez les consignes. 2 Conservez les consignes. 3 Tenez compte de toutes les mises en garde. 4 Suivez les consignes. 5 N’utilisez pas cet appareil près de l’eau. 6 Nettoyez uniquement avec un linge sec. 7 Ne bloquez pas les ouvertures de ventilation. Installez conformément aux instructions du fabricant. 8 N’installez pas le produit près des sources de chaleur, telles que les radiateurs, les registres de chaleur, les poêles ou les autres appareils qui produisent de la chaleur (y compris les amplificateurs). 9 N’outrepassez pas la caractéristique de sécurité de la fiche polarisée ou de type polarisé. Une fiche polarisée a deux lames dont une est plus large que l’autre. Une fiche de type polarisé a deux lames et une troisième qui agit à titre de broche de masse (grounding prong). La lame large ou la broche de masse sont fournies pour votre sécurité. Si la fiche fournie n’entre pas dans la prise murale, consultez un électricien pour qu’il remplace la prise obsolète. 10 Protégez le cordon d’alimentation pour qu’il ne soit pas piétiné ou écrasé par des articles placés ou appuyés sur ceux-ci, en prêtant particulièrement attention à la fiche des cordons, aux réceptacles d’utilité et à l’endroit où ils sortent de l’appareil. 11 Utilisez uniquement les pièces ou les accessoires recommandés par le fabricant. 12 Utilisez uniquement avec le chariot, le pied, le trépied, le support ou la table recommandé par le fabricant ou vendu avec l’appareil. Lorsque vous utilisez un chariot, faites attention lorsque vous déplacez le chariot/appareil pour éviter de vous blesser s’il bascule. 13 Débranchez l’appareil lors des orages électriques ou lorsque vous ne l’utilisez pas pendant une longue période. 14 Faites effectuer toutes les réparations par un technicien compétent. Des répara- tions sont nécessaires lorsque l’appareil a été endommagé de quelque façon que ce soit, par exemple, lorsque le cordon d’alimentation est endommagé, que du liquide ou des objets sont tombés dans l’appareil, que l’appareil a été exposé à la pluie ou à l’humidité, qu’il ne fonctionne pas normalement ou qu’il est tombé sur le sol. 15 MISE EN GARDE : pour diminuer le risque d’incendie ou de choc électrique, cet appareil ne doit pas être exposé à la pluie ou à l’humidité; il ne faut pas placer d’objets remplis de liquide, tels que les vases, sur l’appareil. 16 Pour débrancher complètement cet appareil des sources principales, débran- chez le cordon d’alimentation du réceptacle. 17 La prise principale du cordon d’alimentation doit être facilement accessible. 18 N’exposez pas cet appareil aux gouttes et aux éclaboussures et assurez- vous qu’aucun objet contenant des liquides, tel qu’un vase, n’est placé sur l’appareil. Le symbole de l’éclair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l’utilisateur de la présence d’une « tension dangereuse » poten- tielle près du produit qui peut être suffisante pour constituer un risque de décharge électrique. Le point d’exclamation dans un triangle équilatéral avertit l’utilisateur de la présence de directives impor- tantes en matière de fonctionnement et d’entretien (service) dans les documents qui accompagnent l’appareil. En vertu de la directive WEEE de l’Union européenne (directive sur les déchets électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous avisons que ce produit pourrait contenir des matériaux réglementés dont l’élimination doit faire l’objet de procédures de réutilisation et de recy- clage particulières. À cette fin, Martin Logan a demandé à ses distributeurs dans les pays membres de l’Union européenne de reprendre et de recycler ce produ- it gratuitement. Pour trouver le distributeur le plus près, communiquez avec le revendeur du produit, envoyez un courriel à info@martinlogan. com ou consultez le site Web martinlogan.com. Notez que seul le produit est régi par la directive WEEE. Nous vous encourageons à recycler les matériaux d’emballage et autres matéri- aux d’expédition selon les procédures normales.1717 Contents Table des matières 17 Introduction et installation en bref 18 Introduction Installation en bref À propos des commandes 19 Raccords et réglages des commandes 20 Avant de raccorder le Dynamo 300 Mode à deux canaux Mode canaux multiples/LFE Raccord de l’alimentation CA Rodage Positionnement 23 Position d’écoute Demandez à votre revendeur Profitez du produit Acoustique de la pièce 24 Votre pièce Terminologie Cinéma maison 25 Foire aux questions et Dépannage 26 Foire aux questions Dépannage Renseignements généraux 27 Spécifications Garantie et enregistrement Service Plans dimensionnels 28 Merci à vous, propriétaire d’un produit MartinLogan, d’aimer ce que nous faisons,

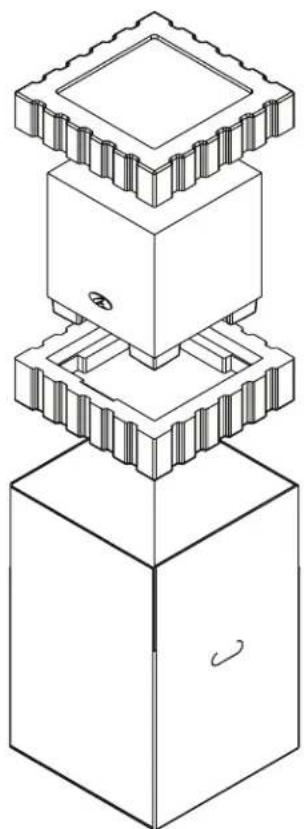

de faire en sorte que nous puissions faire ce que nous aimons. Numéros de série : ________________ Veuillez noter les numéros de série afin de pouvoir les consulter facilement. Vous aurez besoin de ces renseignements lorsque vous remplirez l’inscription à la ga- rantie. Le numéro de série du Dynamo 300 est situé près du bas de la plaque arrière et sur le carton d’emballage. MISE EN GARDE! N’utilisez pas le caisson de sous-graves Dynamo 300 à l’extérieur du pays où il a été acheté — les exigences en matière de tension varient selon les pays. Une tension inappropriée peut causer des dommages potentiellement dispendieux à réparer. Le Dynamo 300 est envoyé aux distributeurs MartinLogan autorisés avec le bon cordon d’alimentation pour l’utilisation dans le pays où il est vendu. Une liste des distributeurs autorisés est disponible sur le site Web www.martinlogan.com ou en écrivant à l’adresse info@martinlogan.com.18 Introduction et installation en bref IntroduCtIon et InstallatIon en Bref Félicitations! Vous avez acheté un des meilleurs caissons de sous-grave au monde Le MartinLogan Dynamo 300 représente l’extension d’un pro- gramme de recherche intensif et dévoué visant à créer une gamme de caissons de sous-graves de classe mondiale utilisant une technologie de pointe, sans compromettre la durabilité, la fiabilité, le savoir-faire ou l’esthétique. Le caisson de sous-graves Dynamo 300 utilise un haut-parleur de 8 po à excursion élevée qui permet d’obtenir des graves pro- fondes et bien définies. Un amplificateur exclusif est utilisé pour créer une sortie précise et très efficace. Le filtrage à passe basse (Low-pass filtering) et la commande de phase sont conçus pour intégrer facilement le caisson de sous-graves Dynamo 300 aux produits de MartinLogan et aux produits des autres fabricants. Les matériaux utilisés dans votre nouveau caisson de sous-graves Dynamo 300 sont de la plus haute qualité et vous offriront des années de plaisir d’écoute et de profond respect. Le boîtier est con- struit avec le matériau composite le plus fin pour garantir l’intégrité acoustique et il est enduit d’un revêtement spécial attrayant. Ce manuel de l’utilisateur explique en détail le fonctionnement du caisson de sous-graves Dynamo 300 et la philosophie sous- jacente à sa conception. En comprenant bien le fonctionnement du caisson de sous-graves, vous pourrez en profiter au maximum. Nous savons que vous êtes impatient d’entendre votre caisson de sous-graves Dynamo 300; par conséquent, cette section est desti- née à vous permettre de l’installer de façon rapide et facile. Une fois le caisson de sous-graves prêt à fonctionner, veuillez prendre le temps de lire attentivement le reste des renseignements de ce manuel. Vous saurez ainsi comment obtenir le meilleur rendement possible de ce système de caisson de sous-graves très précis. Si vous éprouvez des problèmes avec la configuration ou le fonctionnement de votre Dynamo 300, veuillez consulter les sec- tions Acoustique de la pièce, Positionnement ou Réglage des commandes de ce manuel. Si vous éprouvez un problème récur- rent que vous ne pouvez pas régler, veuillez communiquer avec votre revendeur MartinLogan autorisé. Il effectuera l’analyse tech- nique appropriée pour régler le problème. Étape 1 : déballage Retirez votre nouveau caisson de sous-graves de son emballage. Étape 2 : positionnement Idéalement, placez le Dynamo 300 dans un coin près de la partie avant de la pièce. C’est un bon endroit pour commencer. Consultez la section Positionnement (page 23) pour obtenir de plus amples détails. Étape 3 : raccord du signal Utilisez les meilleurs câbles possible. Des câbles de haute qualité, disponibles auprès de votre revendeur spécialisé, sont recommandés et offriront un rendement supérieur. Raccordez les sorties de votre préamplificateur/processeur avec les câbles à l’entrée de signal située sur le panneau arrière du Dynamo 300. Consultez la section Raccords et réglage des commandes (pages 20–22) pour obtenir de plus amples détails. Étape 4 : Raccord de l’alimentation (CA) (voir la mise en garde) Assurez-vous que le bouton de niveau est réglé à « Min ». Branchez le Dynamo 300 à une prise murale. Consultez la sec- tion Raccord de l’alimentation CA (page 8) de ce manuel pour obtenir de plus amples détails. Étape 5 : réglage des commandes Réglez le bouton de niveau à un volume moyen (12 heures). Réglez l’interrupteur d’alimentation à « Auto ». Étape 6 : écoutez et profitez-en Vous pouvez maintenant ajuster le système et en profiter! Introduction Installation en brefBouton de niveau Si vous réglez le niveau trop haut, les graves sembleront gon- flées; c’est la cause la plus courante de caissons de sous-graves qui offrent un mauvais son. Une règle pratique stipule que le caisson de sous-graves ne doit pas attirer l’attention sur lui et qu’il doit simplement faire en sorte que les graves du système soi- ent plus étendues et plus précises. Bouton de filtre de passe basse Lorsque le Dynamo 300 est raccordé en mode de canaux mul- tiples (via son entrée LFE), le filtre de passe basse n’est pas actif et le processeur assure la gestion des graves. Lorsqu’il est rac- cordé en mode deux canaux via son entrée de niveau de ligne gauche/droite, le filtre de passe basse est actif. En règle générale, le filtre de passe basse doit être réglé à envi- ron 70 % de la fréquence de réponse la plus basse de l’enceinte. N’oubliez pas qu’il s’agit d’une règle générale. Pour votre infor- mation, une fois que vous avez essayé le réglage recommandé à l’aide de la formule susmentionnée, vous devez essayer les autres réglages pour voir ceux qui offrent le meilleur son. Interrupteur de commande de la phase La commande de la phase dépend entièrement de la taille et de la configuration de votre environnement d’écoute, du posi- tionnement de l’appareil et de la disposition des sièges. En raison de la façon selon laquelle les ondes sonores des graves se développent dans les différentes pièces, il n’existe aucune règle générale pour régler la phase. Par exemple, si la pièce a une crête dans la zone du répartiteur du caisson de sous- graves, il est recommandé de régler la phase de façon à ce que les sorties acoustiques réelles du caisson de sous-graves et les enceintes principales soient déphasées. Expérimentez, essayez différents réglages et soyez patient. Indicateur de statut Lorsque la DEL de statut est vert, le caisson est allumé. Lorsque la DEL de statut est éteinte, le caisson de sous-graves est en mode veille. Alimentation L’interrupteur principal doit être réglé à « Auto » ou « On » pour que le caisson de sous-graves puisse fonctionner. Lorsqu’il est réglé à « Auto », le caisson de sous-graves bascule automatique- ment en mode d’économie d’énergie lorsqu’aucun signal n’est détecté. Le caisson de sous-graves sortira automatiquement du mode d’économie d’énergie lorsqu’un signal est détecté. À ProPos des Commandes À propos des commandes 19 Figure 1 Commandes du Dynamo 300. Level = niveau Low-Pass filter = Filtre de passe basse Status – Statut Power = AlimentationMise en garde! Si le Dynamo est raccordé en mode LFE (avec l’entrée de niveau de ligne Right/LFE) ne raccordez pas les entrées Left Line Level In ou Speaker Level. Mise en garde! Ne raccordez pas simultané- ment les entrées Speaker Level et les entrées Line Level. Mise en garde! Éteignez le caisson de sous- graves Dynamo 300 avant de faire ou de défaire les raccords de signal! L’équipe de conception et de développement de MartinLogan a développé le Dynamo 300 de façon à ce qu’il soit facile à configurer et à intégrer. Avant de raccorder le Dynamo 300, veuillez examiner les commandes expliquées à la dernière sec- tion. Une bonne compréhension de ces commandes accélérera la connexion et l’intégration du Dynamo 300. Tous les raccords de signal sont effectués sur le panneau arrière du Dynamo 300. Assurez-vous que tous les raccords sont bien faits. Mode à deux canaux Cette configuration est recommandée si votre Dynamo 300 est utilisé dans un système à deux canaux. Su vous utiliserez votre système pour l’écoute à deux canaux et à canaux multiples, nous recommandons de raccorder le Dynamo 300 tel qu’indiqué dans le « Mode à canaux multiples/LFE ». Certains récepteurs et processeurs modernes permettent aux utilisateurs d’acheminer l’information de basse fréquence des canaux gauche et droit, en plus de l’information LFE discrète, par l’entremise de la sortie LFE. raCCords et réglages des Commandes Avant de raccorder le Dynamo 20 Raccords et réglages des commandes Figure 3. Raccord de signal pour le mode à deux canaux par l’entrée de niveau de ligne.Figure 2. Pour le mode à deux canaux, réglez le niveau, le filtre de passe basse et les commandes de phase.Figure 4. Raccord de signal pour le mode à deux canaux par l’entrée de niveau enceinte.Raccords et réglages des commandes 21 Raccord de signal par entrée de niveau de ligne (figrue 3) : Raccord les sorties de niveau de ligne gauche et droite (left and right line level outputs) de votre préamplificateur aux raccords « d’entrée de niveau de ligne » (Line Level Input) gauche et droite du Dynamo 300 à l’aide d’interconnecteurs RCA de qualité. Si votre préamplificateur est doté d’un seul ensemble de sorties, il est recommandé d’acheter des adaptateurs en Y chez votre rev- endeur. Raccord de signal entrée niveau enceinte (Speaker Level Input) (figure 4) : Raccordez les sorties gauche et droite de votre amplificateur aux bornes de raccordement « entrée niveau enceinte » (Speaker Level Input) gauche et droite du caisson de sous-graves. Utilisez des câbles d’enceinte de qualité. Si votre amplificateur est doté d’un seul ensemble de sorties, vous pouvez raccorder votre amplificateur à vos enceintes à titre normal et passez un autre ensemble de câbles de vos enceintes aux bornes de raccordement « entrée niveau enceinte » (Speaker Level Input) du caisson de sous-graves. Il est également possible de raccorder les sorties gauche et droite de votre amplificateur à « l’entrée niveau enceinte » gauche et droite du caisson de sous-graves et de passer des câbles supplémentaires du caisson de sous-graves aux enceintes. Réglages de commande recommandés (voir figure 2) : 1 Réglez le bouton « filtre de passe basse » (Low Pass Filter) à environ 70 % de la fréquence de réponse la plus basse de vos haut-parleurs. 2 En faisant jouer de la musique avec un contenu en graves, tournez la commande Niveau (Level) jusqu’à ce que la musique ait des graves profondes et prolongées, en évitant les niveaux trop puissants. 3 Essayez différents réglages de la commande de « Phase » jusqu’à ce que vous obteniez la meilleure combinaison. Mode à canaux multiples/LFE Cette configuration est recommandée si vous utiliserez votre Dynamo 300 dans un système de cinéma maison ou à canaux multiples dédié. Lorsqu’un signal est raccordé à l’entrée LFE du cais- son de sous-graves, et que l’interrupteur de raccordement est réglé à Contournement (Bypass) (LFE In), le filtre de passe basse interne est inactif. Avec cette configuration, vous permettrez au processeur de traiter la plus grande partie de la gestion des graves. Si vous utilisez votre système pour une écoute à deux canaux et à canaux multiples, nous vous recommandons d’utiliser cette méthode de configuration et de raccordement. Certains récepteurs et processeurs modernes permettent aux utilisateurs d’acheminer l’information de basse fréquence des canaux Figure 5. Raccord de signal pour le mode à canaux multiples. Figure 6. Pour le mode à canaux multiples/LFE, réglez le filtre de passe basse à 150Hz. Réglez les commandes de niveau et de phase.22 Raccords et réglages des commandes Raccord de l’alimentation CA gauche et droit, en plus de l’information LFE discrète, par l’entremise de la sortie LFE. Raccord de signal (voir figure 5) : 1 Raccordez la sortie LFE du processeur à l’entrée LFE avec un interconnecteur RCA de qualité. MISE EN GARDE! En fonction du rendement de la plupart des processeurs, il est recommandé que les enceintes MartinLogan de type centre et effets ne soient pas utilisées en mode grand, large ou pleine gamme. En le faisant, il y a un risque d’endommager l’enceinte si le processeur tente de pousser l’enceinte au-delà de sa gamme de fréquence. Cette mise en garde s’applique égale- ment aux produits des autres fabricants. Il est recommandé d’utiliser les enceintes de type centre et effets en mode limité ou étroit. Certains pro- cesseurs offrent l’option d’acheminer le canal LFE vers vos enceintes principales ou ambiophoniques. Nous vous recommandons de ne pas utiliser cette option. Réglages de commande recommandés (voir figure 6) : 1 Réglez le bouton « filtre de passe basse » à 150 Hz. 2 Utilisez la section de gestion des graves de l’option de con- figuration du niveau de l’enceinte de votre processeur pour régler le niveau du caisson de sous-graves à un niveau appro- prié. Suivez les instructions du manuel du processeur pour effectuer le réglage fin du niveau du caisson de sous-graves. 3 Si votre processeur offre l’option de configurer les raccords pour un caisson de sous-graves, nous vous recommandons de com- mencer avec les paramètres suivants — Raccord (Crossover) : 70Hz, Passe haute (High-Pass): 12dB et Passe basse (Low-Pass) : 24dB. Le réglage optimal pour ces options peut varier en fonc- tion de la pièce et de vos préférences d’écoute. 4 Réglez la commande de phase jusqu’à ce que vous obteniez le mélange idéal. Si vous n’entendez aucune différence per- ceptible, laissez la phase à 0°. 5 Suivez les instructions dans le manuel de votre processeur pour effectuer le réglage fin du niveau du caisson de sous- graves. MISE EN GARDE! Le cordon d’alimentation ne doit pas être installé, enlevé ou laissé déta- ché du caisson de sous-graves pendant que l’autre extrémité est branchée à une source d’alimentation CA. Le cordon IEC doit être fermement inséré dans la prise d’alimentation CA située sur le panneau de raccord arrière du caisson de sous-graves, puis à une prise murale CA appropriée. Directement à côté de la prise d’alimentation CA située sur le panneau de raccord arrière du caisson de sous-graves se trouve l’interrupteur d’alimentation maître. Cet interrupteur est branché directement au CA principal et allume et éteint toute l’alimentation qui arrive au caisson de sous-graves. Le Dynamo 300 comporte également un capteur d’alimentation qui basculera en mode Veille après quelques minutes sans signal musical si l’interrupteur du pan- neau avant est réglé à « Auto ». Votre caisson de sous-graves est câblé pour le service d’électricité fourni dans le pays d’achat d’origine. La puissance nominale CA applicable à un appareil en particulier est indiquée sur le carton d’emballage et sur la plaque du numéro de série fixée sur le cais- son de sous-graves. Si vous déplacez le caisson de sous-graves du pays d’achat d’origine, assurez-vous que l’alimentation CA fournie à tout autre endroit est appropriée avant de raccorder et d’utiliser le caisson de sous-graves. Le caisson de sous-graves peut subir des dommag- es importants ou son rendement peut être très diminué s’il est utilisé avec une source d’alimentation CA inappropriée. Rodage Nos haut-parleurs de graves personnalisés ont besoin d’un rod- age d’environ 50 heures à des niveaux d’écoute moyens avant d’offrir un rendement optimal. Cela aura des répercussions sur l’écoute et le jugement critiques.PosItIonnement Positionnement 23 Généralement, les caissons de sous-graves offrent la meilleure sortie lorsqu’ils sont placés dans un coin de la pièce. Toutefois, cela peut également exagérer la sortie des caissons de sous- graves et rendre le mélange difficile. Nous vous recommandons de commencer en plaçant le Dynamo 300 dans un coin. Si, après de nombreuses techniques de réglage, le caisson de sous- graves sonne comme s’il avait trop d’énergie pour les graves élevées, essayez de le tirer plus loin du mur, en direction de la position d’écoute. Cette mesure diminuera le renforcement de ces fréquences problématiques du mur et adoucira probable- ment la réponse. Répétez la procédure de configuration avec les commandes de haut-parleur de graves après l’avoir déplacé (voir figure 7). Demandez à votre revendeur Votre revendeur MartinLogan peut vous suggérer de nombreus- es options de placement optimal du caisson de sous-graves. Il possède également de nombreux outils, comme son expéri- ence, sa connaissance de l’équipement connexe et même de l’équipement pour analyser le son, ce qui peut faciliter la détermination de l’option de placement optimale du caisson de sous-graves. Profitez du produit Le Dynamo 300 est un caisson de sous-graves très raffiné et il fonctionne encore mieux s’il est configuré avec soin. En gardant ces conseils à l’esprit, vous remarquerez au fil des mois d’écoute que de petits changements peuvent faire une grande différence. Au fil du temps, ne craignez pas de faire des essais de posi- tionnement jusqu’à ce que vous trouviez la relation optimale entre la pièce, les paramètres et le caisson de sous-graves qui vous don- nera les meilleurs résultats. Vos efforts seront récompensés. Position d’écoute Figure 7. Caissons de sous-graves Dynamo 300 à titre de canaux LFE (effets), enceintes MartinLogan Motion 12 à titre de canaux centraux, ainsi que les enceintes Motion 4 à titre de canal ambiophonique (effets) et Motion 8 à titre de canal central. Veuillez noter le positionnement dans un coin du Dynamo 300 à l’avant de la salle d’écoute.Terminologie 24 Acoustique de la pièce C’est l’un des domaines qui requièrent un certain bagage pour comprendre, et un peu de temps et d’expérimentation pour obte- nir le meilleur rendement possible de votre système. La pièce est une composante et une partie intégrale de votre système. Cette composante est une variable très importante et peut beaucoup ajouter, ou enlever, à une grande expérience musicale. Tous les sons sont composés d’ondes. Chaque fréquence pos- sède sa propre taille d’onde, et les graves, soit les plus basses, englobent littéralement de 10 à 40 pieds. Votre pièce partici- pe à ces ondes comme une piscine, qui reflète ou augmente les ondes en fonction de la taille et des types de surface de la pièce. N’oubliez pas, votre système audio peut littéralement générer tous les renseignements nécessaires pour recréer le temps, l’espace et l’équilibre tonal d’un événement musical. Sur le plan acoustique, le rôle d’une pièce idéale est de ne pas supprimer cette information et de ne pas y contribuer. Toutefois, chaque pièce le fait dans une certaine mesure. Ondes stationnaires Le son qui provient d’une enceinte rebondit dans la pièce jusqu’à ce qu’un schéma émerge – ce phénomène est appelé une onde stationnaire. Habituellement, cela pose un problème uniquement avec les fréquences inférieures à 100 Hz.Lorsque cela se produit, différentes parties de la pièce présentent un excès ou un manque de graves. Certaines personnes croient que le fait d’avoir une pièce sans murs parralèles supprimera cet effet. En fait, les murs non paral- lèles généreront uniquement des schémas d’onde stationnaire différents que ceux qui surviennent dans des pièces rectangulaires. Habituellement, vous pouvez exciter la plupart de sondes station- naires dans une pièce en plaçant le Dynamo 300 dans un coin. La position d’écoute détermine quelles ondes stationnaires vous obtiendrez. Par exemple, si vous êtes assis dans un coin, vous entendrez la plupart des ondes stationnaires. Cela peut être une expérience trop intense. Le fait d’être assis près d’un mur peut également intensifier les niveaux des ondes stationnaires produites. Surfaces et objets résonnants Toutes les surfaces et tous les objets de votre pièce sont assu- jettis aux fréquences générées par votre système. Comme pour un instrument, elles vibreront et « continueront » en syncope avec la musique, en plus de contribuer de façon négative à la musique. Un tintement, une lourdeur et même une clarté peuvent survenir simplement parce qu’ils « chantent en cœur » avec votre musique. Cavités résonnantes Les zones qui forment de petites alcôves ou des garde-robes dans votre pièce peuvent être des chambres qui créent leurs pro- pres « ondes stationnaires » et qui peuvent taper leurs propres sons à « une note ». aCoustIQue de la PIèCe Votre pièceLes maniaques de stéréo branchent depuis longtemps leur télévi- sion à leur système stéréo. L’avantage était d’utiliser les enceintes plus grandes et l’amplificateur plus puissant du système stéréo. Même si le son était grandement amélioré, il était encore mono et son signal de diffusion était limité. Fin 1970, début 1980, deux nouveaux formats de cinéma maison sont devenus largement disponibles au public : VCR et disque laser. En 1985, les deux formats s’étaient développés en sources audio/vidéo de très haute qualité. En fait, le rendement sonore de certains formats vidéo surpassait les formats audio unique- ment. À cette époque, avec le son de qualité cinéma disponible à la maison, le seul élément manquant était la présentation en « son ambiophonique » des cinémas. Heureusement, les films encodés Dolby et DTS ont la même information de son ambiophonique encodée sur les films pour la maison que sur les films pour le cinéma. De plus, les nou- veaux formats de visionnement à la maison à haute résolution, tels que le Blu-ray, ainsi que le contenu haute définition offert par câble ou satellite ont évolué, incluant un format audio encodé à canaux multiples qui a littéralement la même qualité que la bande originale. Tout ce qu’il faut pour récupérer cette information est un décodeur ainsi que des enceintes et des amplificateurs supplémentaires pour la reproduire. Un cinéma maison est un achat complexe et nous vous recom- mandons de consulter votre revendeur MartinLogan local, car celui-ci connaît bien le sujet. Chaque pièce d’un système ambiophonique peut être ache- tée séparément. Prenez votre temps et allez-y pour la qualité. Personne ne s’est jamais plaint que le film était trop réel. La liste et les descriptions ci-dessous vous donneront un aperçu des responsabilités et des demandes placées sur chaque enceinte. Avant gauche et avant droite Si ces enceintes seront les deux mêmes que vous utilisez pour la lecture stéréo, elles doivent être de très haute qualité et capables de jouer fort (plus de 102 dB) et de reproduire des graves sous 80 Hz. Canal central C’est l’enceinte la plus importante dans un système de cinéma maison, car presque tous les dialogues et une grande partie de l’information de l’enceinte avant sont reproduits par le canal cen- tral. Il est important que l’enceinte centrale soit très précise et qu’elle s’adapte bien aux enceintes avant, et qu’elle soit recom- mandée pour une utilisation à titre d’enceinte centrale. Il ne faut pas tourner les coins ronds. Enceintes ambiophoniques Nous vous recommandons (comme le fait l’industrie du film) que les enceintes ambiophoniques jouent les graves jusqu’à au moins 80 Hz. Les enceintes ambiophoniques contiennent l’information qui fait en sorte que les avions semblent voler au-dessus de votre tête. Certaines personnes pourraient suggérer que c’est le moment d’économiser en achetant une petite enceinte économique. Si c’est votre choix, préparez-vous à faire une mise à niveau plus tard, car l’encodage numérique à canaux multiples discret progresse rapidement et la demande sur les enceintes ambiophoniques a augmenté. Caisson de sous-graves Avec tout bon système ambiophonique, vous aurez besoin d’un ou de plusieurs caissons de sous-graves de haute qualité (le .1 dans un système ambiophonique à 5.1, 6.1 ou 7.1 canaux). La plupart des trames sonores de film contiennent de grandes quan- tités d’informations de graves, qui font partie des effets spéciaux. Les bons caissons de sous-graves constitueront le pilier du reste du système. CInéma maIson Cinéma maison 25 Figure 8. Caissons de sous-graves Dynamo 300 à titre de canaux LFE (effets), enceintes MartinLogan Motion 12 à titre de canaux centraux, ainsi que les enceintes Motion 4 à titre de canal ambiophonique (effets) et Motion 8 à titre de canal central.26 Foire aux questions et Dépannage foIre aux QuestIons et déPannage Comment nettoyer mon caisson de sous-graves? Utilisez un linge propre ou une brosse molle pour nettoyer votre caisson de sous-graves. Nous recommandons également un linge de spécialité (disponible au magasin Xtatic sur www.mar- tinlogan.com) qui nettoie vos enceintes mieux que tout ce que nous avons essayé. Est-il sécuritaire de placer des choses sur mon cais- son de sous-graves? Bien que votre Dynamo 300 soit conçu avec une surface dura- ble et résistante aux taches, nous vous conseillons de ne rien placer sur votre Dynamo 300 – en particulier des objets qui con- tiennent des liquides. Peut-il y avoir une interaction entre mon caisson de sous-graves et la télévision dans mon système A/V? Oui. Le caisson de sous-graves Dynamo 300 n’utilise pas de haut-parleur protégé. Nous recommandons de laisser une dis- tance de trois pieds entre le caisson de sous-graves Dynamo 300 et les composantes vidéo qui sont sensibles aux champs magnétiques. Est-ce que ma facture d’électricité « explosera » si mon caisson de sous-graves est branché en tout temps? Non. Le Dynamo 300, lorsque l’interrupteur est réglé à « Auto On », utilisera environ 7 watts lorsqu’il est arrêté et uniquement 7 watts en mode de veille. Dois-je débrancher mon caisson de sous-graves pendant un orage électrique? Oui, ou avant même. Il est recommandé de débrancher tous vos appareils audio/vidéo par temps orageux. Aucun signal de sortie

• Vérifiez que toutes les composantes du système sont allumées.

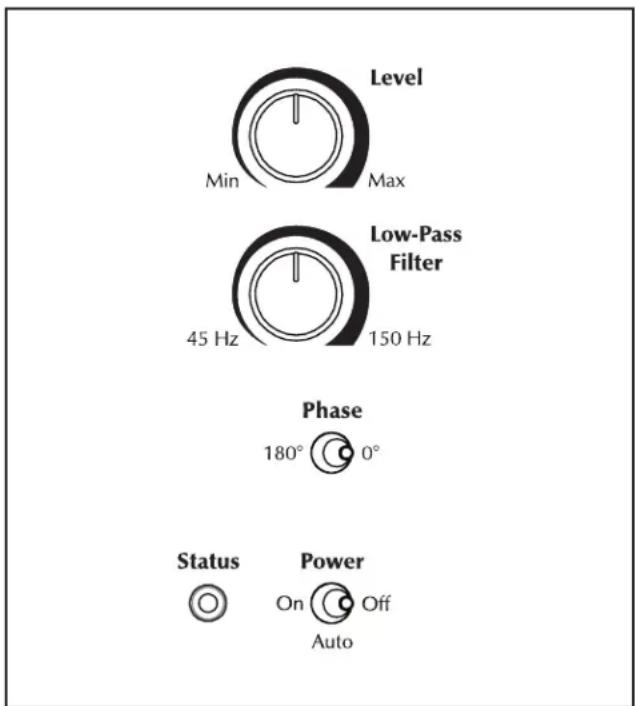

• Vérifiez si l’interrupteur d’alimentation maître à côté de la prise CA est réglé à « On ».

• Vérifiez les câbles de l’enceinte et les raccords.

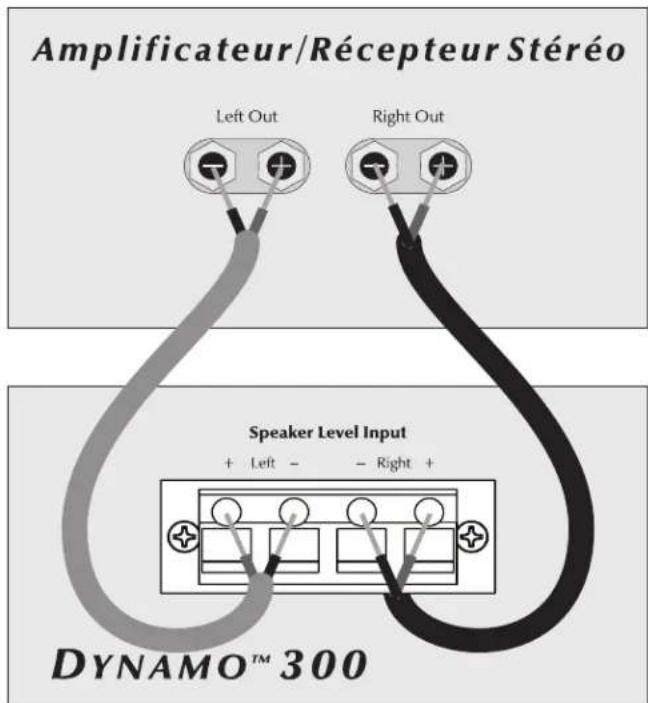

• Vérifiez tous les câbles interconnectés.

• Assurez-vous que la commande de niveau n’est pas éteinte.

• Si le problème persiste, communiquez avec votre revendeur. Graves ternes

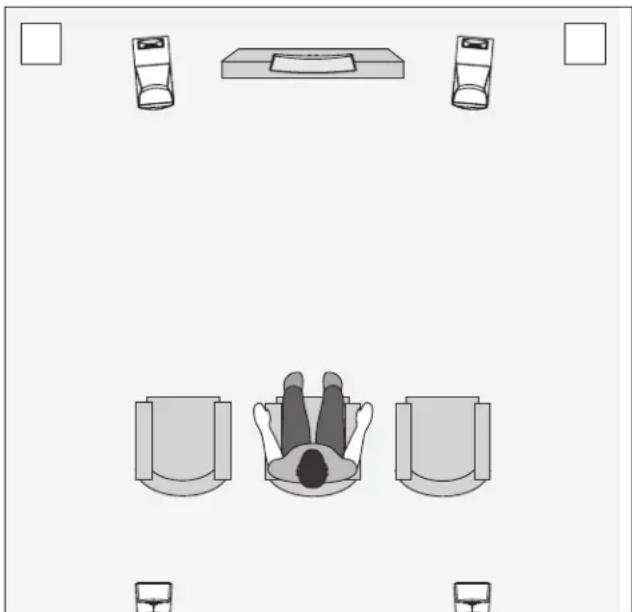

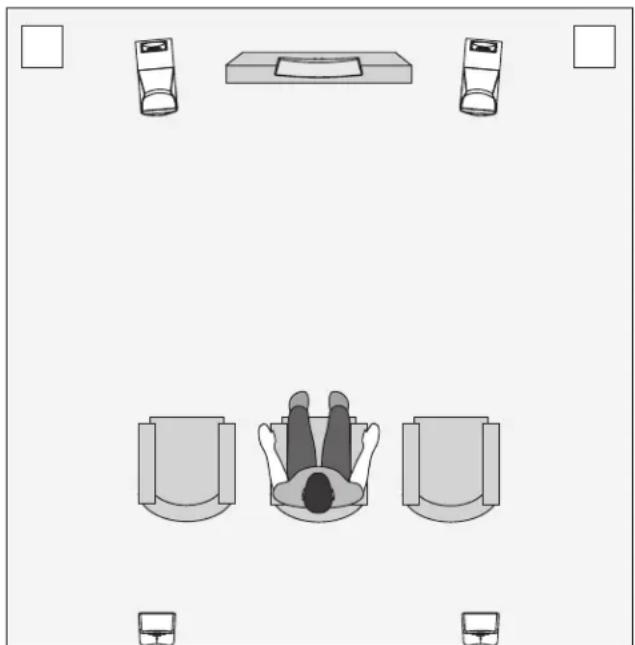

• Vérifiez le positionnement. Essayez de déplacer le caisson de sous-graves plus près du mur avant et des murs latéraux.

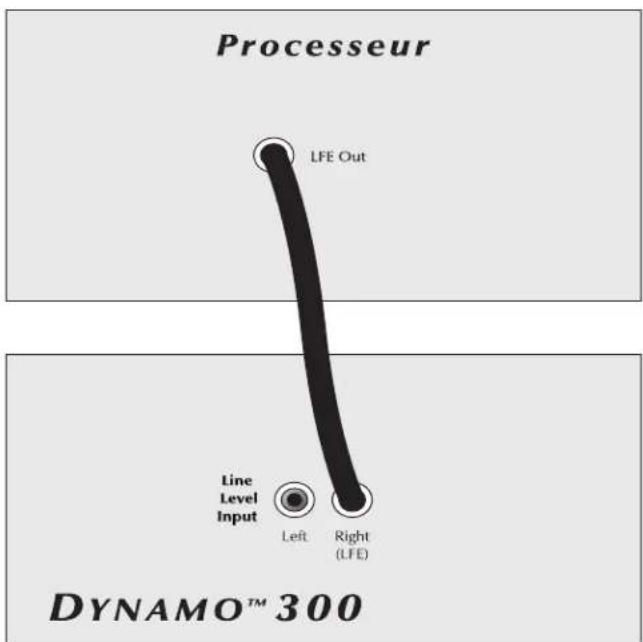

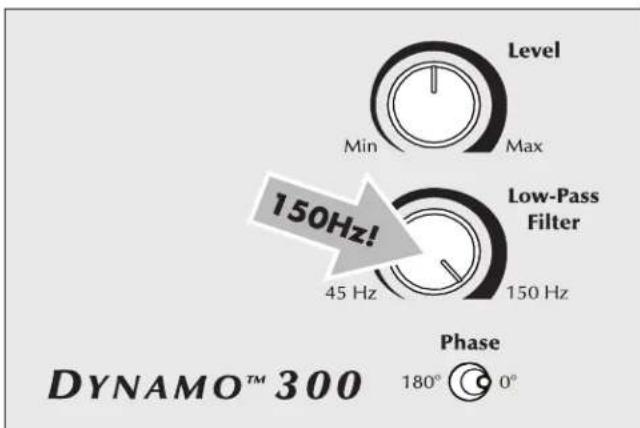

• Vérifiez la configuration du processeur.

• Si le problème persiste, communiquez avec votre revendeur. Bourdonnements ou sons inhabituels

• Éteignez le Dynamo 300, débranchez toutes les entrées de signal, rallumez le Dynamo 300 et augmentez le niveau. Si le problème disparaît, le bourdonnement provient d’ailleurs dans votre système.

• Branchez le raccord CA du Dynamo 300 au même circuit CA que le préamplificateur.

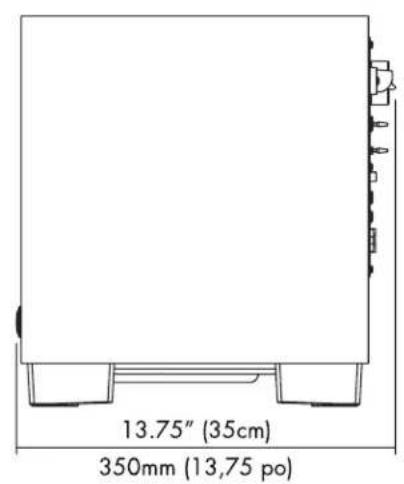

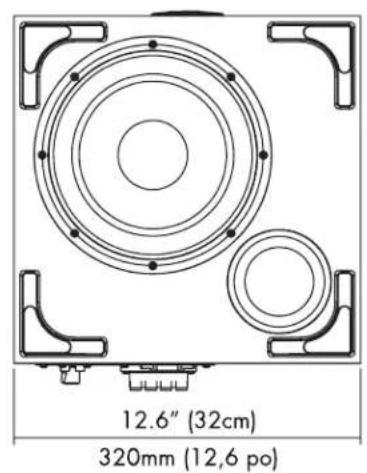

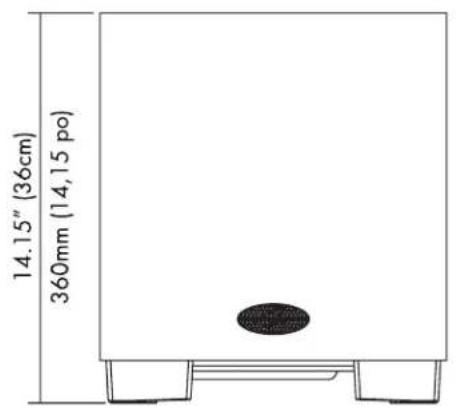

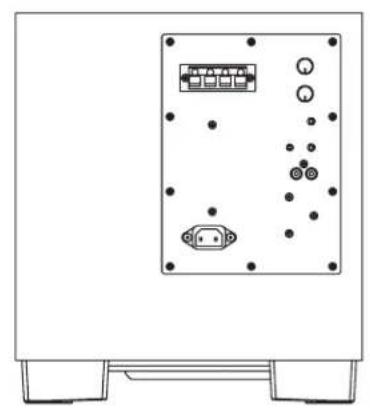

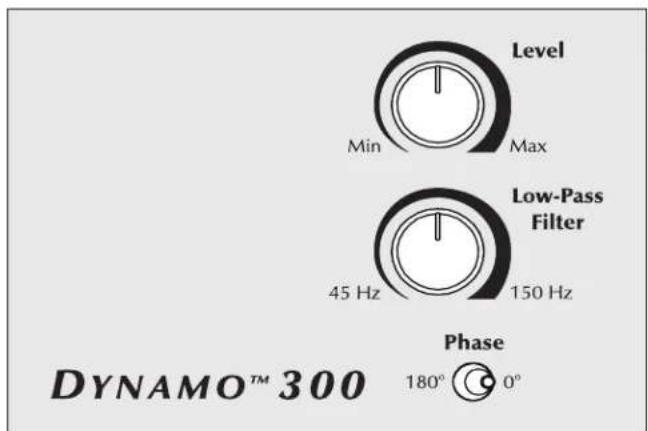

• Si le problème persiste, communiquez avec votre revendeur. Foire aux questions DépannageRenseignements généraux 27 renseIgnements généraux Le système de caisson de sous-graves Dynamo 300 comprend un seul haut-parleur de graves pour une sortie SPL élevée avec une faible distortion.L’égalisation utilisée est spécialement con- çue pour contrer la réponse de la réponse du boîtier scellé des haut-parleurs de graves. Cette égalisation mène à un retard de groupe minimal et à une réponse transitoire appropriée. Fréquence de réponse du système 32–150 Hz ± 3 dB. Anéchoïque en mode LFE. Fréquences du filtre de passe basse 45Hz–150Hz Phase 0°, 180° Components Cône de 8 po (25,4cm) à excursion élevée en polypropylène avec montage de haut-parleur à poussée étendue; à ouvertures Amplifier 75 watts RMS (crête 150 watts) Impédance Gauche et droit/LFE RCA – 10 000 Ohms Gauche et droit Speaker Level – 10 000 Ohms Entrées Gauche et droite/LFE RCA Line Level, gauche et droite Speaker Level Prélèvement de courant Veille : 7,3 W Point mort : 7,15 Watts Max : 130 Watts Poids 21,5 lb chacun (9,8 kg) Taille 12,6 po l x 13,75 po P x 14,15 po H (32 cm l x 35 cm P x 36 cm H) Votre caisson de sous-graves Dynamo 300 est vendu avec une garantie limitée automatique de 90 jours. Vous avez la possibilité d’obtenir, sans frais supplémentaires, une garantie limitée de trois ans. Pour obtenir la garantie limi- tée de trois ans, vous devez remplir et retourner le certificat d’enregistrement, compris avec votre caisson de sous-graves, ainsi qu’une copie de votre facture, à MartinLogan dans les 30 jours qui suivent la date d’achat. Pour plus de commodité, MartinLogan permet également l’enregistrement en ligne à la garantie à l’adresse www.martin- logan.com. MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d’avoir une carte d’enregistrement à la garantie dûment remplie dans ses dossiers! Si vous n’avez pas reçu de certificat d’enregistrement à la garan- tie avec votre nouveau caisson de sous-graves Dynamo 300, il vous est impossible de savoir si vous avez reçu un nouvel appareil. Le cas échéant, communiquez avec votre revendeur MartinLogan. Service Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a été acheté à l’origine, nous vous demandons de noter ce qui suit : 1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les appareils distribués par ce pays ou par l’entremise de celui-ci conformément à sa garantie applicable. 2 Si un produit MartinLogan doit faire l’objet de réparations (service) dans un pays autre que celui où il a été acheté à l’origine, l’utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d’œuvre et transport) seront assumés par le propriétaire du produit MartinLogan. 3 Si, après avoir possédé le caisson de sous-graves pendant six mois, vous déménagez dans un pays autre que celui où vous avez acheté l’enceinte, votre garantie peut être trans- férable. Communiquez avec MartinLogan pour obtenir tous les détails. Garantie et enregistrementSpécificationsL a w r e n c e , K a n s a s , U S A T é l 7 8 5 . 7 4 9 . 0 1 3 3 T é l é c o p i e u r 7 8 5 . 7 4 9 . 5 3 2 0 w w w . m a r t i n l o g a n . c o m ©2012 MartinLogan. Tous droits réservés. Rev. #091712

MISE EN GARDE! N’utilisez pas le caisson de sous-graves Dynamo 300 à l’extérieur du pays où il a été acheté — les exigences en matière de tension varient selon les pays. Une tension inappropriée peut causer des dommages potentiellement dis- pendieux à réparer. Le Dynamo 300 est envoyé aux distributeurs MartinLogan autorisés avec le bon cordon d’alimentation pour l’utilisation dans le pays où il est vendu. Une liste des distributeurs autorisés est disponible sur le site Web www.martinlogan.com ou en écrivant à l’adresse info@martinlogan.com.
