| Caractéristiques techniques | Visseuse sans fil Fein ASCT 18 Select, tension 18 V, couple maximal 30 Nm, vitesse à vide 0-400/0-1500 tr/min. |
|---|---|
| Utilisation | Idéale pour le vissage dans le bois, le métal et les matériaux composites. |
| Maintenance | Vérifier régulièrement l'état de la batterie, nettoyer le mandrin et lubrifier les pièces mobiles si nécessaire. |
| Sécurité | Utiliser des lunettes de protection, éviter le contact avec l'eau et ne pas utiliser l'outil en cas de dommages visibles. |
| Informations générales | Poids léger pour une manipulation aisée, compatible avec les batteries de la série Fein 18 V. |
FOIRE AUX QUESTIONS - ASCT 18 Select Fein
Questions des utilisateurs sur ASCT 18 Select Fein
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Visseuse au format PDF gratuitement ! Retrouvez votre notice ASCT 18 Select - Fein et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ASCT 18 Select de la marque Fein.

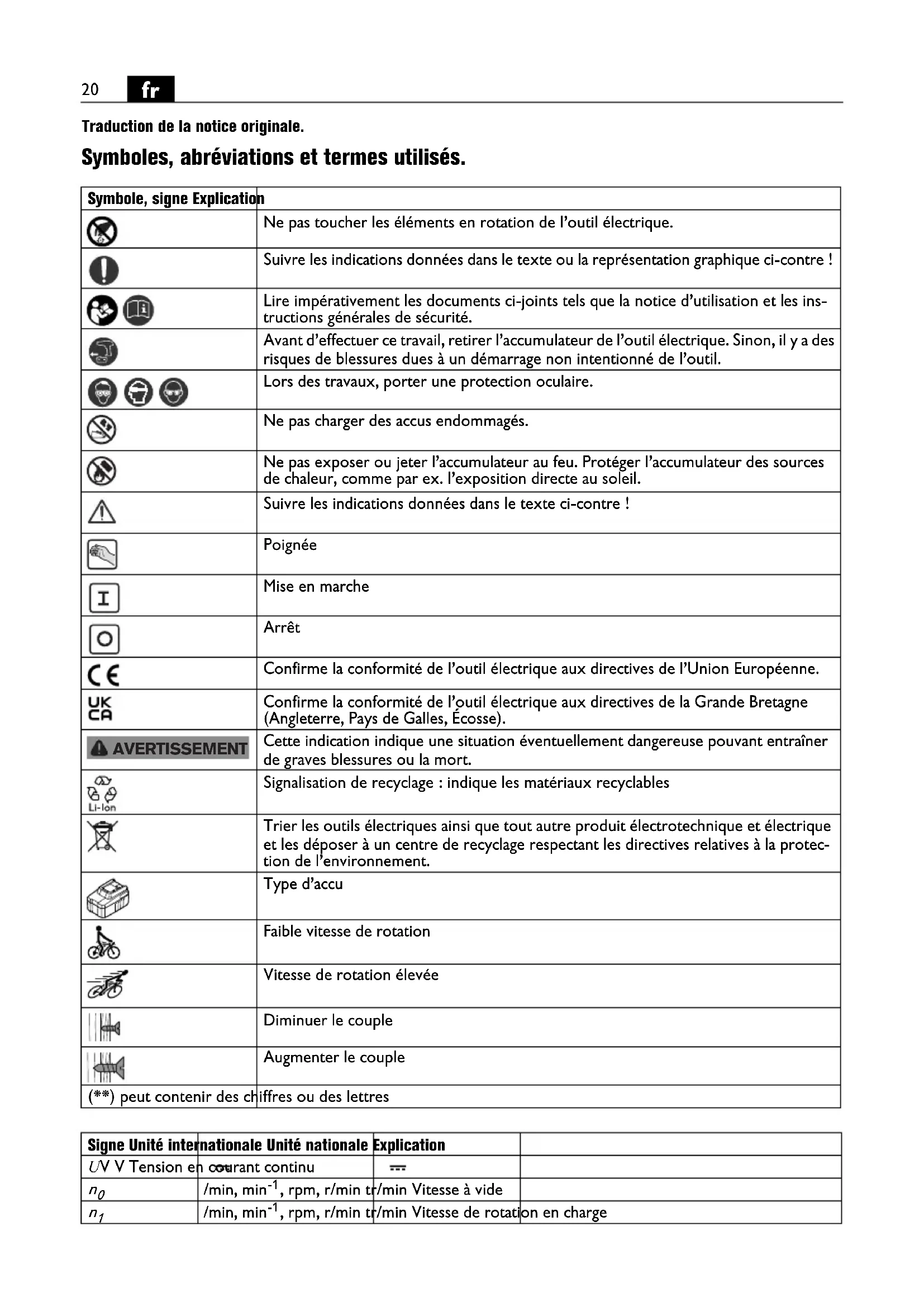

MODE D'EMPLOI ASCT 18 Select Fein
Traduction de la notice originale.
Symboles, abréviations et termes utilisés.
| Symbole, signe Explication | |
| Ne pas toucher les éléments en rotation de l'outil électrique. | |
| Suivre les indications données dans le texte ou la représentation graphique ci-contre! | |
| Lire impératifement les documents ci-joints tels que la notice d'utilisation et les ins- tructions générales de sécurité. | |
| Avant d'effectuer ce travail, retirer l'accumulateur de l'outil électrique. Sinon, il y a des risques de blessures dues à un démarrage non intentionné de l'outil. | |
| Lors des travaux, porter une protection oculaire. | |
| Ne pas charger des accus endommagés. | |
| Ne pas exposer ou jeter l'accumulateur au feu. Protégéger l'accumulateur des sources de chaleur, comme par ex. l'exposition directe au soleil. | |
| Suivre les indications données dans le texte ci-contre! | |
| Poinée | |
| Mise en marche | |
| Arrêt | |
| Confirme la conformité de l'outil électrique aux directives de l'Union Européenne. | |
| Confirme la conformité de l'outil électrique aux directives de la Grande Bretagne (Angleterre, Pays de Galles, Écosse). | |
| Cette indication indique une situation eventuelle dangereuse pouvant entraîner de graves blessures ou la mort. | |
| Signalisation de recyclage : indique les matériaux recyclables | |
| Trier les outils électriques ainsi que tout autre produit electrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l'environnement. | |
| Type d'accu | |
| Faible vitesse de rotation | |
| Vitesse de rotation élevée | |
| Diminuer le couple | |
| Augmenter le couple | |
| (*) peut containir des chiffres ou des lettres |
| Signe Unité internationale Unité nationale | Explication | |
| UV V Tension en courant continu | --- | |
| n0 | /min, min-1, rpm, r/min tr/min Vitesse à vide | |
| n1 | /min, min-1, rpm, r/min tr/min Vitesse de rotation en charge | |
| M... | Nm Nm Couple (vissage dur/tendre) | |
| ○ | inch inch Porte-outil six pans creux | |
| mm 0 | mm mm Diamètre vis | |
| kg kg Poids suivant EPTA-Procedure 01 | ||
| LpA | dB dB Niveau de pression acoustique | |
| LwA | dB dB Niveau d'intensité acoustique | |
| LpCpeak | dB dB Niveau max. de pression acoustique | |
| K... | Incertitude | |
| a | m/s2 | m/s2 |
| ah | m/s2 | Valeur d'émission vibratoire suivant EN 62841 (somme vectorielle des trois axes directionnels) |
| un | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 |
Pour votre sécurité
instructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.
Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.
N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales sécurité » (réf. documents 3 41 30 465 06 0).
Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une autre personne.
De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.
Conception de l'outil électrique :
visseuse portative, pour le serrage et desserrage de vis, sur tout support pour l'utilisation dans la construction sèche avec des vis de serrage rapide, à l'abri des intempéries, avec les outils de travail et les accessoires autorisés par FEIN.
Instructions particulières de sécurité
Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle le dispositif de serrage peut entrer en contact avec un câblage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur.
Faites attention aux câbles électriques, conduites de gaz et d'eau eventuellement cachés. Avant de commencer le travail, contrôlez la zone de travail à l'aide d'un détecteur de métaux par exemple.
Bloquez la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main.
Tenez fermement l'outil électrique. Il pourrait avoir des réactions inattendues.
Ne pas travailler de matériaux contenant du magnésium. Il y a risque d'incendie.
Ne pas travailler du PRFC (plastique à renfort fibre de carbone) et pas de matériaux contenant de l'amiant. Ils sont considérés cancérigènes.
Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.
N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur tout outil électrique ne garantit pas une utilisation sans risque.
Utilisation et entretien de l'accumulateur (blocs d'accu).
Afin d'éviter des dangers tels que brûlures, incendie, explosion, blessures de la peau et autres blessures lors du maniement de l'accumulateur, respectez les indications suivantes :
Ne pas ouvrir, ni démonter les accumulateurs. Ne pas exposer les accus à des chocs mécaniques. En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs et liquides nuisibles peuvent s'échapper. Les vapeurs peuvent irriter les voies respiratoires. Le liquide qui sort de l'accumulateur peut provoquer des irritations de la peau ou causer des brûlures.
Au cas où le liquide contenu dans les accumulateurs aurait contaminé des objets se trouvant à proximité, contrôlez les parties touchées, nettoyez-les ou, le cas échéant, remplacez-les.
N'exposez pas l'accumulateur à la chaleur ni au feu. Ne stockez pas l'accumulateur dans un endroit directement exposé au soleil.
Ne retirez l'accumulateur de son emballage d'origine que lorsqu'il doit être utilisé.
Avant tous travaux sur l'outil électrique, retirez l'accumulateur de l'outil. Risque de blessures en cas de démarrage non intentionnel de l'outil électrique.
Ne retirez l'accumulateur que lorsque l'outil électrique est à l'arrêt.
Maintenez les accumulateurs hors de la portée des enfants.
Tenez toujours l'accumulateur propre et protégez-le de l'humidité et de l'eau. Nettoyez les raccords encrassés de l'accumulateur et de l'outil électrique à l'aide d'un chiffon sec et propre.
N'utilise que des accumulateurs intacts d'origine FEIN conçus pour votre outil électrique. Lors du travail avec et lors du chargement d'accumulateurs d'un type ne convenant pas à l'outil, d'accumulateurs endommagés, réparés ou modifiés, d'accumulateurs contrefaits ou d'autres fabricants, il y a danger d'incendie et/ou d'explosion.
Respectez les indications de sécurité de la notice d'utilisation du chargeur d'accumulateurs.
Vibrations mains-bras
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.
Instructions d'utilisation.
N'actionnez le commutateur du sens de rotation qu'à l'arrêt total du moteur.
Mettez le commutateur du sens de rotation en position médiane pour éviter un déclenchement intempestif, par ex. lors du transport.
En cas de surchauffe, l'outil électrique fonctionne par courtes impulsions de faible puissance. Faites travailler l'outil électrique à vide afin de le laisser refroidir.
ASCT18/ASCT18M: Effectuer les vissages à l'aide de la butée de profondeur montée.
ASCT18M/ASCT18UM: Il ne faut travailler avec le magasin de vis qu'en position « Rotation droite »
Réglage du couple (ASCT18U/ASCT18UM) (voir page 7).
Le réglage par défaut correspond à la plage pour vis petites et moyennes.
Le couple de serrage dépend aussi de la force avec laquelle l'outil électrique est pressé contre la vis.
Maniement de l'accumulateur.
Ne stockez, n'utilisez et ne chargez la batterie qu'avec des chargeurs FEIN dans la plage de température de service admissible de 5°C - 45°C (41°F - 113°F). Au début du processus de charge, la température de la batterie doit se situer dans la plage de température de service de la batterie.
| Affichage LED | Explication Action | |
| 1-4 LED vertes | Etat de charge en pourcen-tage | Machine prête à l'emploi |
| Voyant rouge per-manent | L'accumula-teur est pres-què vide | Charger l'accumula-teur |
| Voyant rouge cli-gnotant | L'accumula-teur n'est pas préts à fon-tionner | Mettre l'accumulateur dans la plage de tem-pérature de service de l'accu, le charger ensuite |
L'état de charge actuel en pourcentage de l'accumulateur n'est indiqué que lorsque le moteur de l'outil electroportatif est à l'arrêt.
L'électronique stoppe automatiquement le moteur pour éviter toute décharge avancée de l'accumulateur.
Travaux d'entretien et service après-vente.
En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourrait se dépo
ser à l'intérieur de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil à travers les fentes de ventilation.
Les produits ayant été en contact avec de l'amiante ne doivent pas être réparés. Eliminez les produits contaminés par l'amiante conformément aux dispositions nationales relatives à l'élimination de déchets contenant de l'amiante.
Vous trouverez la liste actuelle des pièces de rechange pour cet outil electroportatif sur notre site www.fein.com.
Si nécessaire, vous pouvez remplacer vous-même les éléments suivants: accessoires, butée de profondeur, accumulateur, crochet, magasin
Garantie.
La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.
Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.
Déclaration de conformité.
La Déclaration CE est uniquement valable pour les pays de l'Union européenne et de l'AELE (Association Européenne de Libre-Echange) et uniquement pour les produits destinés au marché de l'UE ou de l'AELE. Une fois que le produit a été mis sur le marché de l'UE, la marque UKCA cesse d'être valable.
La Déclaration UKCA est uniquement valable pour le marché Britannique (Angleterre, Pays de Galles et Écosse) et uniquement pour les produits destinés au marché Britannique. Une fois que le produit a été mis sur le marché Britannique, le marquage CE cesse d'être valable.
L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la première page de la présente notice d'utilisation.
Dossier technique auprès de: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd
Protection de l'environnement, recyclage.
Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
N'éliminez les accumulateurs que lorsqu'ils sont déchargés.
Si les accumulateurs ne sont pas complètement déchargés, isolez par précaution le connecteur électrique avec un ruban adhésif pour les protéger contre les courts-circuits.
