MODE D'EMPLOI S4000.IS.5.Bridge Foster
FR TABLE INDUCTION - Instructions pour l'utilisation et manutention
| Mains Connection Cable | diameter | Cable Protection calibre | ||
| 380-415V ~ 50/60 Hz | 3 Ph + N | 5 x 1.5 mm² | H 05 V2V2 - F H 05 RR - F | 16 A* |
| 380-415V~ 50/60 Hz | 2 Ph + N | 4 x 2.5 mm² | H 05 V2V2 - F H 05 RR - F | 25 A* |
| 220-240V ~ 50/60 Hz | 1 Ph + N | 3 x 4 mm² | H 05 V2V2 - F H 05 RR - F | 40 A* |

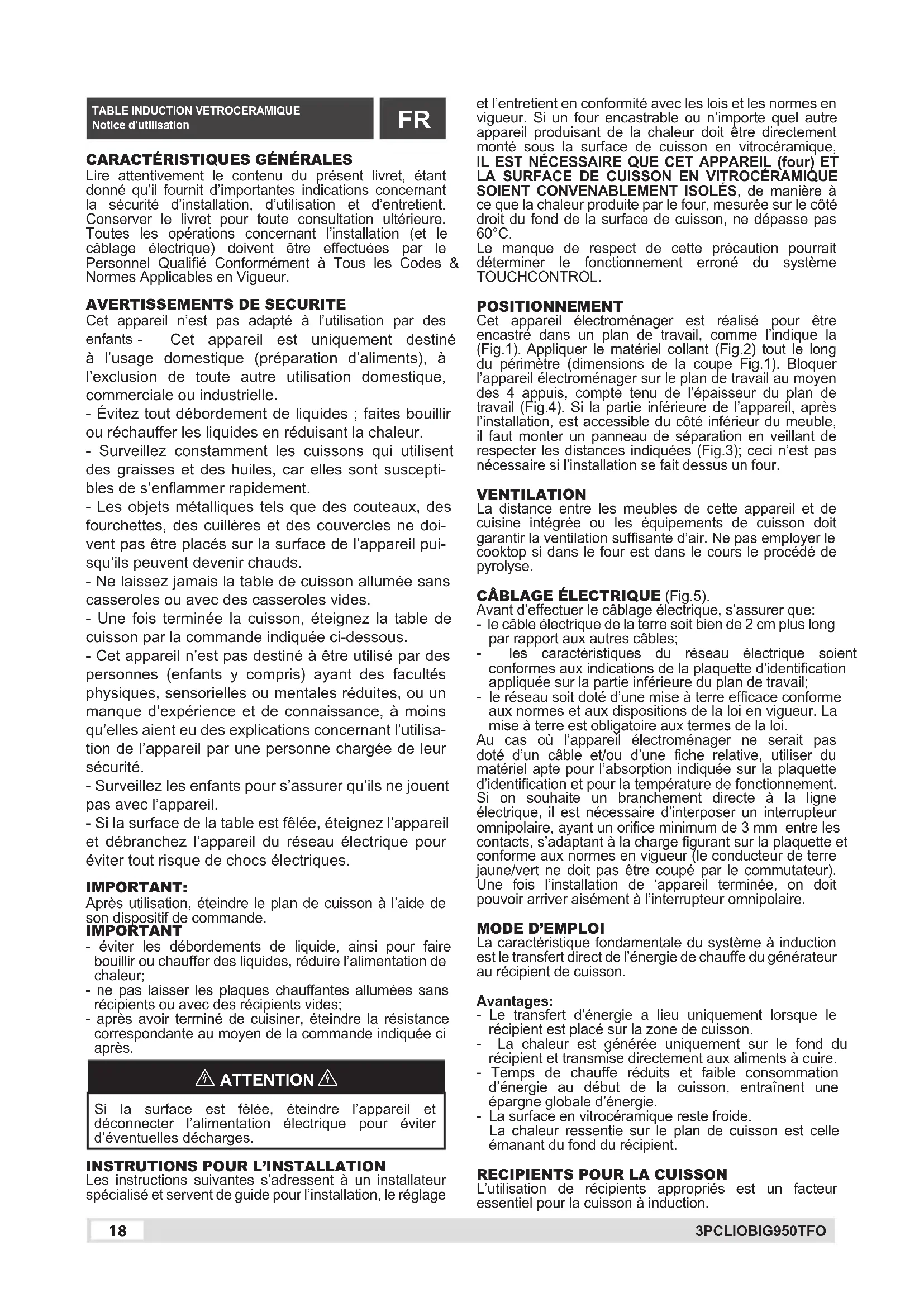

Notice d'utilisation
FR
CHARACTERISTIQUES GENÉRALES
Lire attentivement le contenu duprésent livre, étant donné qu'il fournit d'importantes indications concernant la sécurité d'installation, d'utilisation et d'entretient. Conserver le livre pour toute consultation ultérieure. Toutes les opérations concernant l'installation (et le câblage électrique) doivent être effectuees par le Personnel Qualifié Conformément à Tous les Codes & Normes Applicable en Vigueur.
AVERTISSEMENTS DE SECURITE
Cet apparéil n'est pas adapté à l'utilisation par des enfants - Cet apparéil est uniquement destiné à l'usage domestique (préparation d'aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
- Évitez tout débordement de liquides ; faites bouillir ou rechauffer les liquides en réduisant la chaleur.
- Surveillance constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
- Les objets metalliques tels que des couteaux, des fourchettes, des cuilleres et des couvercles ne doivent pas etreplaces sur la surface de I'appareil puisquils peuventvenir chauds.
- Ne laïsez jamais la table de cuisson allumée sans casseroles ou avec des casseroles vides.
- Une fois terminée la cuisson, éteignez la table de cuisson par la commande indiquée ci-dessous.
- Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l' apparéil par une personne chargée de leur sécurité.
- Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Si la surface de la table est fêlée, éteignez l'appareil et débranchez l'appareil du réseau électrique pour éviter tout risque de chocs ELECTriques.
IMPORTANT:
Après utilise, éteindre le plan de cuisson à l'aide de son dispositif de commande.
IMPORTANT
- éviter les débordements de liquide, ainsi pour faire bouillir ou chauffer des liquides, réduire l'alimentation de chaleur;
- ne pas laisser les plaques chauffantes allumées sans récipiens ou avec des récipiens vides;
- après avoir terminé de cuisiner, éteindre la résistance correspondante au moyen de la commande indiquée ci après.
ATTENTION
Si la surface est fêlée, éteindre l'appareil et déconnecter l'alimentation électrique pour éviter d'eventuelles décharges.
INSTRUCTIONS POUR L'INSTALLATION
Les instructions suivantes s'adressent à un installateur spécialisé et servent de guide pour l'installation, le réglage
et l'entretient en conformité avec les lois et les normes en vigueur. Si un four encastrable ou n'importe quel autre apparéil produit de la chaleur doit être directement monté sous la surface de cuisson en vitrocéramique, IL EST NÉCESSAIRE QUE CET APPAREIL (four) ET LA SURFACE DE CUISSON EN VITROCÉRAMIQUE SOIENT CONVENABLEMENT ISOLES, de manière à ce que la chaleur produit par le four, mesure sur le côté droit du fond de la surface de cuisson, ne dépasse pas 60^ .
Le manque de respect de cette précaution pourrait déterminer le fonctionnement erroné du système TOUCHCONTROL.
POSITIONNEMENT

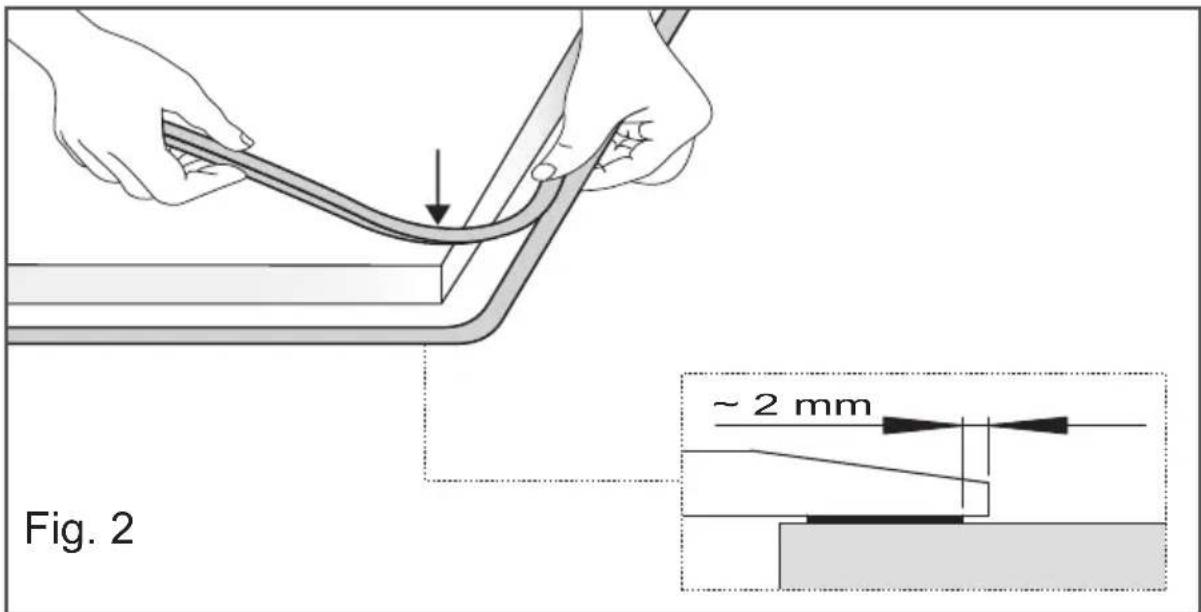

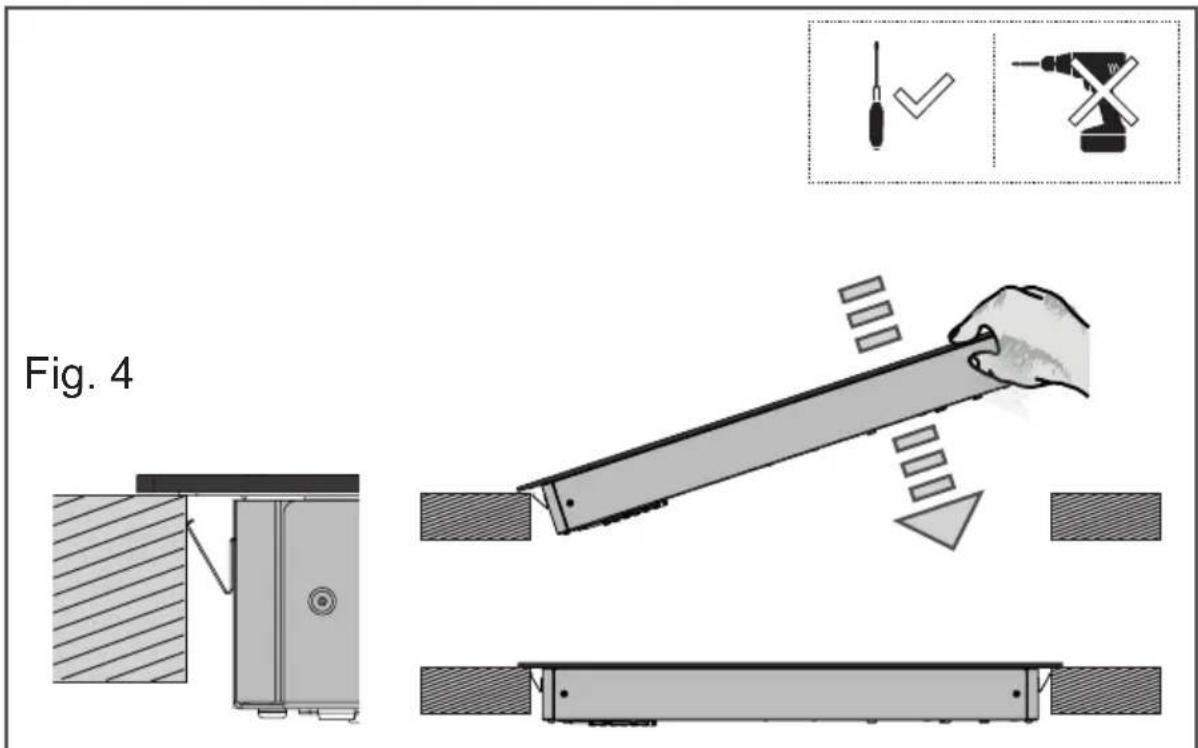

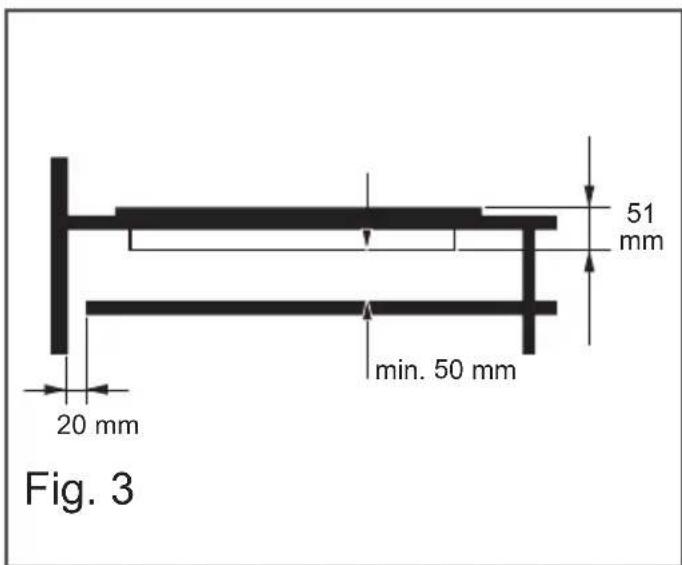

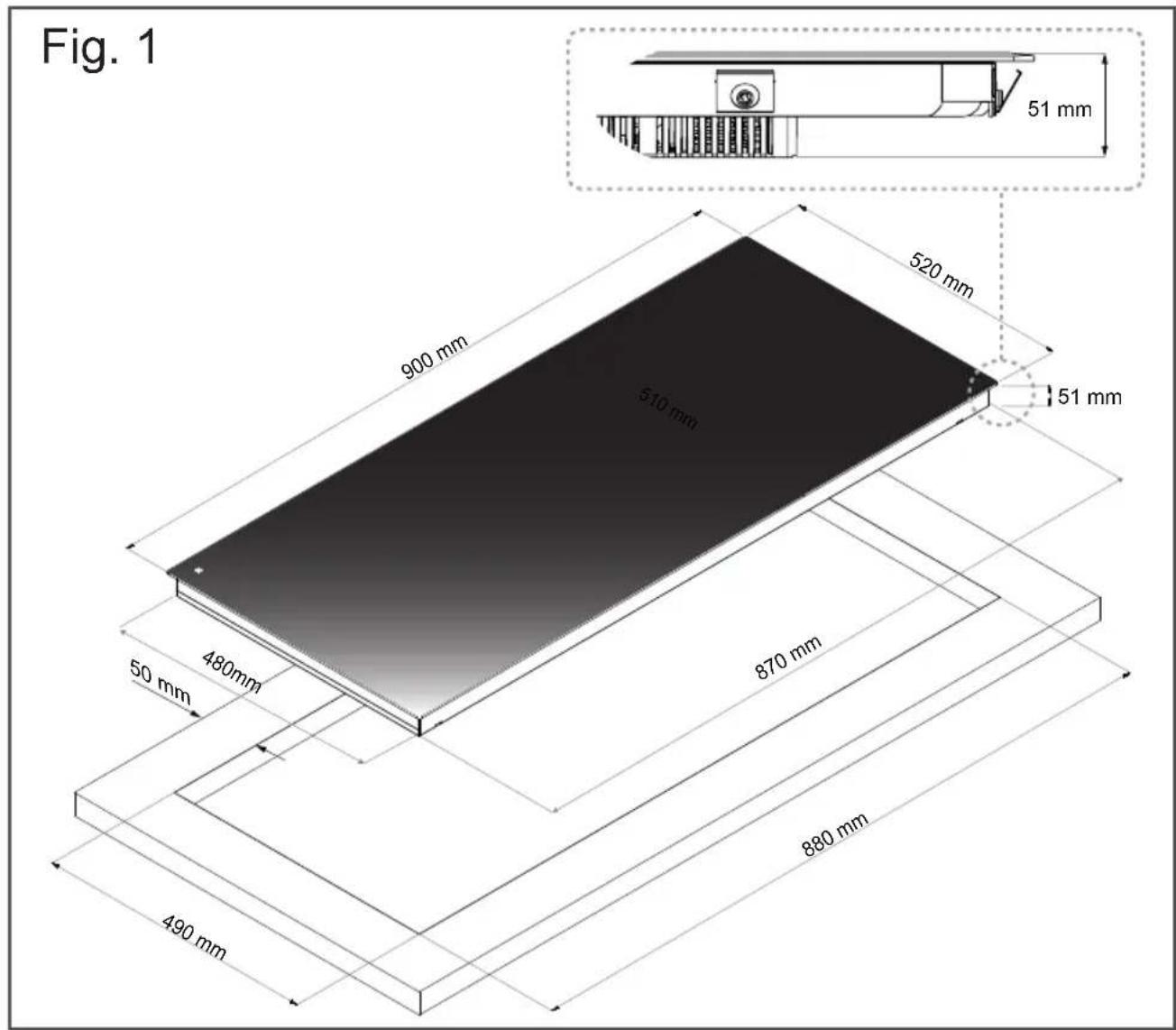

Cet apparéil electroménager est réalisé pour être encastré dans un plan de travail, comme l'indique la (Fig.1). Appliquer le matériel collant (Fig.2) tout le long du périmètre (dimensions de la coupe Fig.1). Bloquer l' apparéil electroménager sur le plan de travail au moyen des 4 appuis, compte tenu de l'épaisseur du plan de travail (Fig.4). Si la partie inférieure de l'appareil, après l'installation, est accessible du côte inférieur du meuble, il faut monter un panneau de séparation en voillant de respecter les distances indiquées (Fig.3);)ceci n'est pas nécessaire si l'installation se fait dessus un four.
VENTILATION
La distance entre les meubles de cette apparéil et de cuisine intégrée ou les équipements de cuisson doit garantir la ventilation suffisante d'air. Ne pas employer le cooktop si dans le four est dans le cours le procédé de pyrolyse.
CÁBLAGE ÉLECTRIQUE (Fig.5).
Avant d'effectuer le cablage électrique, s'assurer que:
- le cable électrique de la terre soit bien de 2 cm plus long par rapport aux autres cables;
les caractéristiques du réseau électrique soient conformes aux indications de la plaquette d'identification appliquée sur la partie inférieure du plan de travail; - le réseau soit doté d'une mise à terre efficace conforme aux normes et aux dispositions de la loi en vigueur. La mise à terre est obligatoire aux termes de la loi.
Au cas ou l'appareil electroménager ne serait pas doté d'un cable et/ou d'une fiche relative, utiliser du matériel apte pour l'absorption indiquée sur la plaquette d'identification et pour la température de fonctionnement. Si on souhaite un branchement directe à la ligne électrique, il est nécessaire d'interposer un interrupteur omnipolaire, ayant un orifice minimum de 3 mm entre les contacts, s'adaptant à la charge figurant sur la plaquette et conforme aux normes en vigueur (le conducteur de terre jaune/vert ne doit pas être coupé par le commutateur). Une fois l'installation de 'appareil terminée, on doit pouvoir arriver aisément à l'interrupteur omnipolaire.
MODE D'EMPLOI
La caractéristique fondamentale du système à induction est le transfert direct de l'énergie de chauffe du générateur au réseau de cuisson.
Avantages:
- Le transfert d'énergie a lieu uniquement lorsque le recipient est place sur la zone de cuisson.
- La chaleur est générae uniquement sur le fond du recipient et transmise directement aux alimentes a cuire.
- Temps de chauffe réduits et faible consommation d'énergie au début de la cuisson, entraînant une épargne globale d'énergie.
- La surface en vitrocéramique reste froide.
La chaleur ressentie sur le plan de cuisson est celle émanant du fond du recipient.
RECIPIENTS POUR LA CUISSON
L'utilisation de recipients appropriés est un facteur essentiel pour la cuisson à induction.
Vérifier que les casseroles soient adaptées à un système à induction. Les recipients doivent conténir du fer.
Vérifier que le matériel de la casserole est magnétique avec un simple aimant. (Fig.6).
Des recipients à fond plat sont conseillés (Fig.7A).
Ne pas utiliser de recipients à base rugueuse pour éviter de griffer la surface thermique du plan de cuisson. De cette manière, l'énergie peut être utilisée de façon optimale.
Enfin, un facteur important pour la cuisson à induction est le dimensionnement de la casserole par rapport à la plaque utilisée (Fig.7B).
Les zones de cuisson permettent l'utilisation de recipients de différents diamètres.
Il est de toute façon préférible d'utiliser la zone de cuisson adaptée au diamètre de la casserole que l'on souhaite utiliser:
- Diamétre 160mm > Pot.detection 90mm > pot.max 180mm
- Diamètre 200mm > Pot.detection 120m > pot.max 210 mm
ALLUMAGE PLAN DE CUISSON
- Connectez les cuisinière au réseau électrique
- ALLUMAGE PLAN DE CUISSON
Appuyer sur la touche A pour allumer le plan de cuisson. Tous les affichages relatifs aux zones de cuisson s'allumeront en position standby
L'unité de contrôle restera active pendant 10 secondes.
Si pendant ce laps de temps aucune zone de cuisson n'est selectionnée, le plan de cuisson s'eteindra automatiquement.
- ALLUMAGE ZONES DE CUISSON
Appuyez sur ou faites glisser le bouton pour allumer la plaque et du minimum au maximum de puissance. Reglez la puissance en appuyant sur le bouton souhaite et le curseur, cela fonctionne pour de fuite avec un mode de commun avec le bouton.
La puissance de la zone de cuisson unique peut être ajusté en 9 positions différentes, et il sera affiché dans son écran lumineux avec un certain nombre de 1 à 9.
- CHALEUR RESIDUELLE
Si, après avoir eté eteinte, une zone de cuisson est encore à une température elevée (plus de 50^ ), l'affichage correspondant à cette zone montre le symbole Hchaleur résiduelle).
L'indication ne disparait que quand il n'y a plus aucune risque de brûture.
- IDENTIFICATION CASSEROLES
Si un des affichage d'une zone de cuisson avait montré le symbole cela signifie que:
1) le recipient utilisé n'est pas ajustat à la cuisson à induction.
2) la casserole utilisée a un diamètre inférieur à celui admis pour l'appareil.
3) il n'y a aucune casserole sur la plaque.

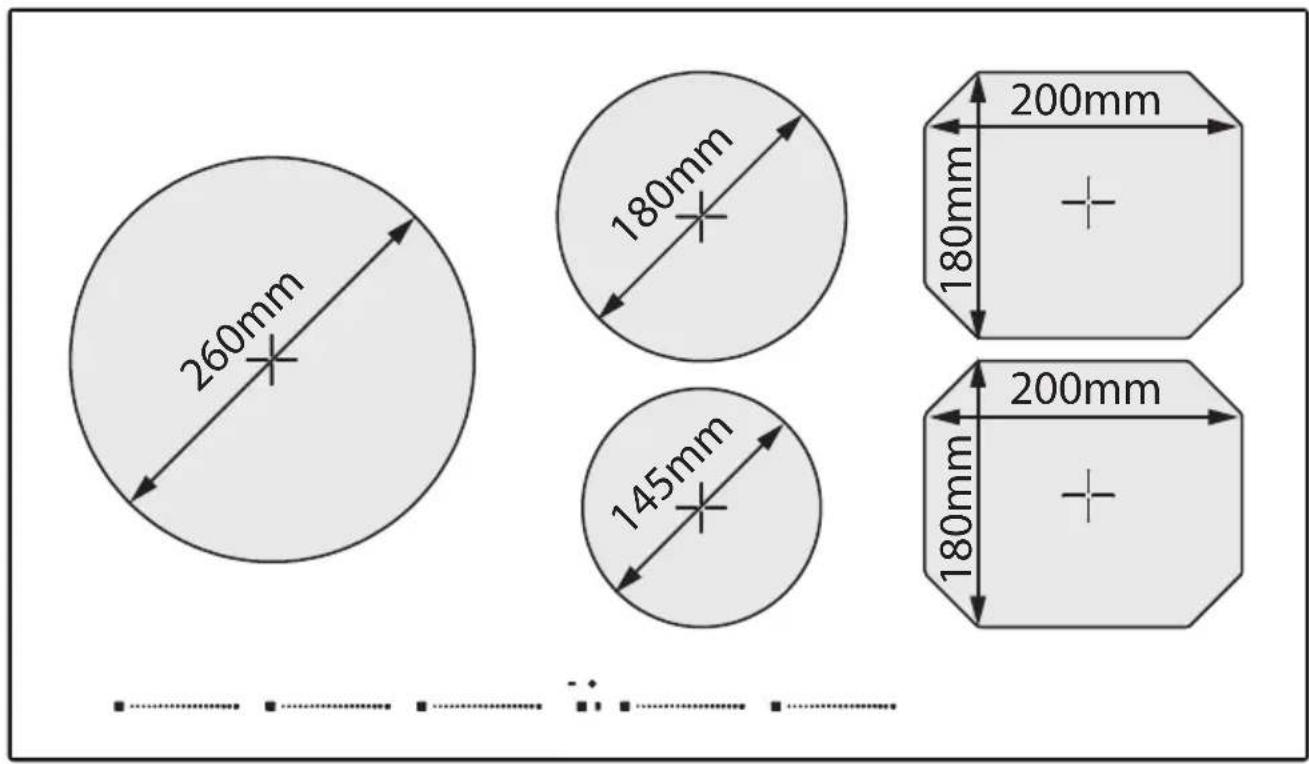

| ZONE DE CUISSON DE DIAMÈTRE | DIAMÈTRE MINIMUM DU POT |
| Ø 145 mm 120 mm | |
| Ø 180 mm 145 mm |
| Ø 210 mm 145 mm | |
| Ø 260 mm 180 mm | |
| 180 x 220 mm | 115 mm / 245mmUN |
- TIMER
Cette fonctionnalité vous permet de régler l'heure (de 1 minute à 1 heures et 59 minutes) pour être automatiquement la zone de cuisson sélectionnée.
Activer la miniterie en appuyant sur les touches et le H - I. Appuyez sur le bouton pour ajuster le temps de cuisson est indiqué sur son écran. Sélectionnez la zone de cuisson avec l'un des boutons et barres de LED sous le diplay de la zone est activée, indiquant la sélection. Réglez la puissance de la zone comprise entre 1 et 9 touches avec le même E. Set à ce point le temps de sommeil désiré en utilisant les touches minuteries H ou I dans la région. L'inclusion de la miniterie avec le symbole de l'horloge apparaitra à côté de l'affichage de la zone de cuisson sélectionnée. Le compte à rebours sera affché sur l'écran du dessus des touches H - I. La miniterie s'était automatiquement la zone de cuisson et vous entendrez un bip sonore qui peut être désactivé en appuyant sur l'une des commandes. Pour désactiver la miniterie, appuyez sur les touches H et I de la miniterie.
- EGG TIMER/MÉMORANDUM
Et possible de définir un son de rappel en appuyant simultanément sur les touches C et D. La zone centrale clignote minuterie. Grace à la touche C ou D mis un temps pour les rappels de 1 à 99 minutes. A l'heure programmee, vous entendrez un bip qui peut etre désacteve en appuyant sur I'une des commandes. La zone de cuisson restera actif auparavant. La fonction de minuterie d'oeuf / rappel reste actif meme apres mise hors tension.
Pour désactiver cette fonction, appuyez sur les touches C et D puis sur la touche D pour la valeur.
- PAUSE
Pressant la touche C quand au moins une zone de cuisson est active on peutmettre en pause l'appareil en interrompant momentanement la cuisson.
La led correspondante s'allume. La pause a une durée égale à 10 minutes, après quoi l'appareil s'éteint automatiquement.
La fonction pause peut être désactivée en pressant la touche C et, en 10 secondes, une touche quelconque de la zone des commandes.
L'utilisation de la fonction pause interrupt les évventuelles minuteries actives.
RAPPEL
Si par erreur le plan de cuisson s'eteint, on peut rappeler les réglages actifsAAParavant sur les zones de cuisson en rallumant le plan avec la touche A en 6 secondes et en pressant la touche C en 6 secondes. Quand cette fonction est disponible au moment du rallumage du plan la led de la touche est éclairée.
Il est possible de bloquer les commandes pour éviter des modifications non souhaitées (enfants, nettoyage, etc.).
En appuyant la touche B, les commandes se bloquent et levoyant correspondant s'allume. Pour débloquer les commandes et récapérer le contrôle sur les réglages, (ex. interrompree la ciisson), il faut enforcer la touche B Il est
cependant toujours possible d'etreindre le plan de cuisson même avec les commandes bloquées. Dans ce cas, le blocage des commandes restera en fonction au rallumage du plan.
- ETEINDRE LES ZONES DE CUISSON
Pour désactiver une zone de cuisson à ramper et à la clé de la valeur
- ETEINDRE LE PLAN DE CUISSON
Pour eteindre complètement le plan de cuisson, appuyer la touche A
FONCTION BOOSTER
Cette fonctionnalité réduit encore le temps de cisson d'une zone donnée, d'amener la température à la puissance maximale pour un intervalle de 10 minutes. A la fin de cette gamme de la puissance de la zone de cisson revient automatiquement au niveau 9.
L'utilisation de cette fonction est indiqué pour le chauffage de temps de grandes quantités de liquide (eau par exemple pour la cuisson des pâtes) ou plats.
Après avoir sélectionné une zone de cuisson peut doc.
number fuznione le booster en appuyant sur le D, cette fonction pour un temps de 10 minutes, le nourrit plaque sélectionnée à la puissance maximale P
FONCTION DE PONTE
Cette fonctionnalité vous permet de connecter, à la verticale, les deux zones de cuisson élargir la zone oùmettre les pots, il est particulièrement adapté quand il s'agit de cuisiner avec de grandes casseroles. La fonction est activée en appuyant sur la touche D domaines de la kitchenette deux voisines, a été selectionné est affché sur le côte pour afficher les symboles U et A contrôle de la puissance de la zone de cuisson est activé uniquement par le bouton E-dessous de la zone de cuisson. La fonction peut être désactivée touches pressées ensemble D.
PROGRAMMES SPECIAUX
Le plan compte trois programmes spéciaux qui peuvent être régles en appuyant sur la touche F. Les programmes ont déjà été fixés et les températures sont de fusion, de travail à 42 degrès pour faire fondre le chocolat, le beurre ou similaires, chauffage, travaillant à 70 degrès, pour rechauffer préalablement cuits, faire bouillir, en travaillant à 94 degrès, pour porter à ébullition lente préparer des sauges ou des soupes et des ragôuts.
EXTINCTION DE SECURITÉ
L'appareil est doté d'un système de sécurité qui étèint automatiquement l'appareil au moment où expire le temps limite d'allumage à une puissance donnée selon le tableau suivant.
| PUISSANCE TEMPS | LIMITE ALLUMAGE (heures) |
| 1 - 2 6 | |
| 3 - 4 5 | |
| 5 | 4 |
| 6 - 7 - 8 - 9 1,5 |
ENTRETIENT
Éliminer tous résidus de nourriture évventuels ainsi que les gouttes de graisse de la surface de cuisson à l'aide
du racloir spécial fourni sur demande (Fig.9). Nettoyer le mistrux possible la surface chauffée avec des produits appropriés et un chiffon papier, ensuite rincer avec de l'eau et essuyer avec un chiffon bien propre. Au moyen du racloir (en option) éliminer immidiatement de la surface de cuisson chauffée les fragments de feuilles d'aluminium et de matière plastique qui ont fondu par mégarde ou les résidus de sucre ou d'aliment ayant un contenu de sucre élevé. N'utiliser enaucun cas des éponges abrasives ou des détergents chimiques irritants tels que spray pour four ou dégraisseurs.
ATTENTION: NE PAS UTILISER UN NETTOYEUR Å VAPEUR.
ENLEVEMENT DES APPAREILS MENAGERS USAGÉS
La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jets dans le flux normal des déchets municipaux. Les
appareils usages doivent être collectés séparément affirm d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.
TOUTE RESPONSABILITÉ EST DÉCLINÉE POUR LES ÉVENTUELSDEGATSPROVOQUESPARL'INOBSERVATION DES SUSDITES INSTRUCTIONS. LA GARANTIE N'EST PAS VALABLE EN CAS DE DOMMAGES PROVOQUES PAR LE NON RESPECT DES MISES EN GARDE CITEES CHDESSUS.
