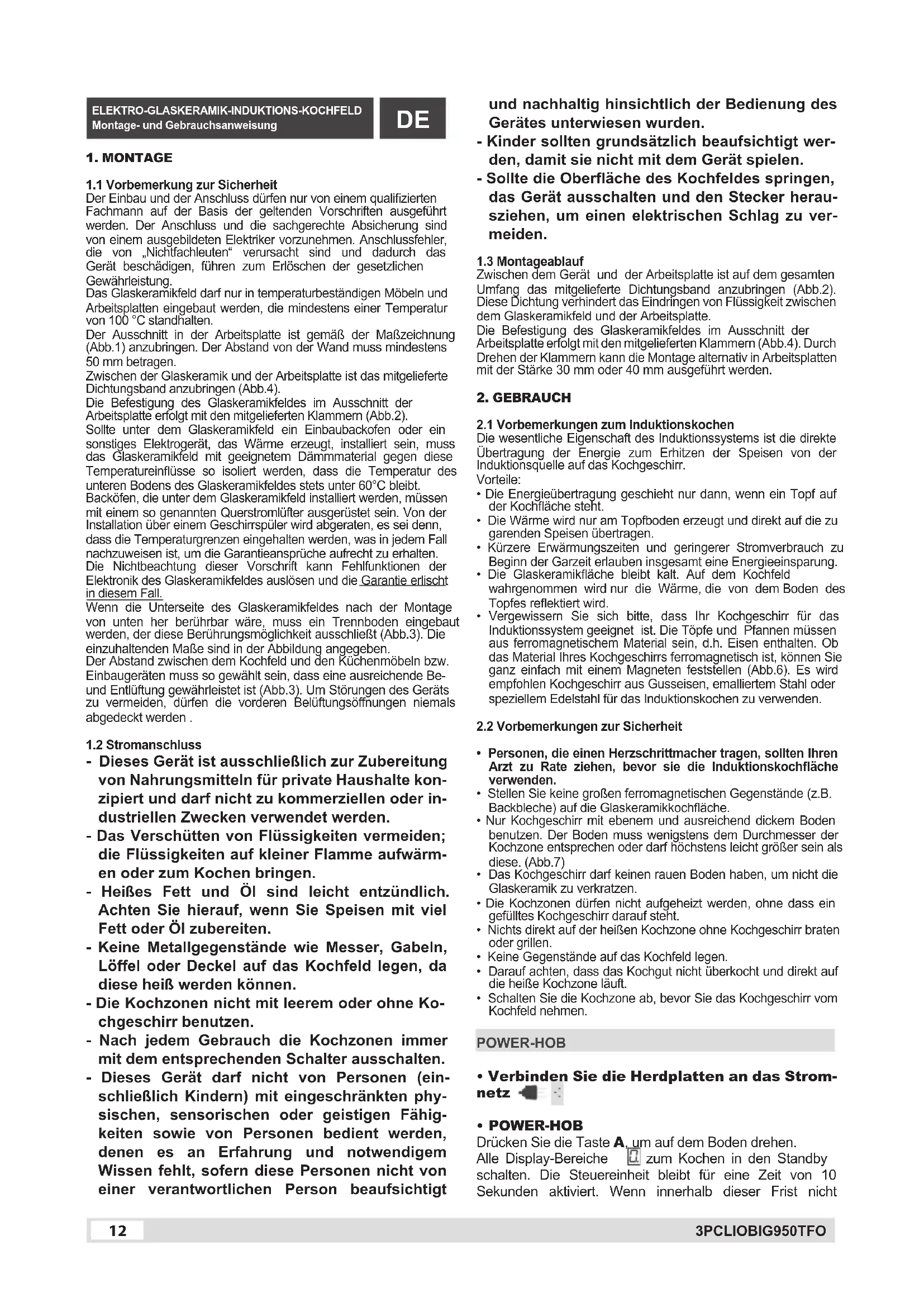

BEDIENUNGSANLEITUNG S4000.IS.5.Bridge Foster

1.1 Vorbemerkung zur Sicherheit

Der Einbau und der Anschluss dürfen nur von einem qualizierten Fachmann auf der Basis der geltenden Vorschriften ausgeführt werden. Der Anschluss und die sachgerechte Absicherung sind von einem ausgebildeten Elektriker vorzunehmen. Anschlussfehler, die von „Nichtfachleuten“ verursacht sind und dadurch das Gerät beschädigen, führen zum Erlöschen der gesetzlichen Gewährleistung. Das Glaskeramikfeld darf nur in temperaturbeständigen Möbeln und Arbeitsplatten eingebaut werden, die mindestens einer Temperatur von 100 °C standhalten. Der Ausschnitt in der Arbeitsplatte ist gemäß der Maßzeichnung (Abb.1) anzubringen. Der Abstand von der Wand muss mindestens 50 mm betragen. Zwischen der Glaskeramik und der Arbeitsplatte ist das mitgelieferte Dichtungsband anzubringen (Abb.4). Die Befestigung des Glaskeramikfeldes im Ausschnitt der Arbeitsplatte erfolgt mit den mitgelieferten Klammern (Abb.2). Sollte unter dem Glaskeramikfeld ein Einbaubackofen oder ein sonstiges Elektrogerät, das Wärme erzeugt, installiert sein, muss das Glaskeramikfeld mit geeignetem Dämmmaterial gegen diese Temperatureinüsse so isoliert werden, dass die Temperatur des unteren Bodens des Glaskeramikfeldes stets unter 60°C bleibt. Backöfen, die unter dem Glaskeramikfeld installiert werden, müssen mit einem so genannten Querstromlüfter ausgerüstet sein. Von der Installation über einem Geschirrspüler wird abgeraten, es sei denn, dass die Temperaturgrenzen eingehalten werden, was in jedem Fall nachzuweisen ist, um die Garantieansprüche aufrecht zu erhalten. Die Nichtbeachtung dieser Vorschrift kann Fehlfunktionen der Elektronik des Glaskeramikfeldes auslösen und die Garantie erlischt in diesem Fall. Wenn die Unterseite des Glaskeramikfeldes nach der Montage von unten her berührbar wäre, muss ein Trennboden eingebaut werden, der diese Berührungsmöglichkeit ausschließt (Abb.3). Die einzuhaltenden Maße sind in der Abbildung angegeben. Der Abstand zwischen dem Kochfeld und den Küchenmöbeln bzw. Einbaugeräten muss so gewählt sein, dass eine ausreichende Be- und Entlüftung gewährleistet ist (Abb.3). Um Störungen des Geräts zu vermeiden, dürfen die vorderen Belüftungsöffnungen niemals abgedeckt werden .

- Dieses Gerät ist ausschließlich zur Zubereitung von Nahrungsmitteln für private Haushalte kon- zipiert und darf nicht zu kommerziellen oder in- dustriellen Zwecken verwendet werden. - Das Verschütten von Flüssigkeiten vermeiden; die Flüssigkeiten auf kleiner Flamme aufwärm- en oder zum Kochen bringen. - Heißes Fett und Öl sind leicht entzündlich. Achten Sie hierauf, wenn Sie Speisen mit viel Fett oder Öl zubereiten. - Keine Metallgegenstände wie Messer, Gabeln, Löffel oder Deckel auf das Kochfeld legen, da diese heiß werden können. - Die Kochzonen nicht mit leerem oder ohne Ko- chgeschirr benutzen. - Nach jedem Gebrauch die Kochzonen immer mit dem entsprechenden Schalter ausschalten. - Dieses Gerät darf nicht von Personen (ein- schließlich Kindern) mit eingeschränkten phy- sischen, sensorischen oder geistigen Fähig- keiten sowie von Personen bedient werden, denen es an Erfahrung und notwendigem Wissen fehlt, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt und nachhaltig hinsichtlich der Bedienung des Gerätes unterwiesen wurden. - Kinder sollten grundsätzlich beaufsichtigt wer- den, damit sie nicht mit dem Gerät spielen. - Sollte die Oberfläche des Kochfeldes springen, das Gerät ausschalten und den Stecker herau- sziehen, um einen elektrischen Schlag zu ver- meiden.

Zwischen dem Gerät und der Arbeitsplatte ist auf dem gesamten Umfang das mitgelieferte Dichtungsband anzubringen (Abb.2). Diese Dichtung verhindert das Eindringen von Flüssigkeit zwischen dem Glaskeramikfeld und der Arbeitsplatte. Die Befestigung des Glaskeramikfeldes im Ausschnitt der Arbeitsplatte erfolgt mit den mitgelieferten Klammern (Abb.4). Durch Drehen der Klammern kann die Montage alternativ in Arbeitsplatten mit der Stärke 30 mm oder 40 mm ausgeführt werden.

2.1 Vorbemerkungen zum Induktionskochen

Die wesentliche Eigenschaft des Induktionssystems ist die direkte Übertragung der Energie zum Erhitzen der Speisen von der Induktionsquelle auf das Kochgeschirr. Vorteile:

• Die Energieübertragung geschieht nur dann, wenn ein Topf auf der Kochäche steht.

• Die Wärme wird nur am Topfboden erzeugt und direkt auf die zu garenden Speisen übertragen.

• Kürzere Erwärmungszeiten und geringerer Stromverbrauch zu Beginn der Garzeit erlauben insgesamt eine Energieeinsparung.

• Die Glaskeramikäche bleibt kalt. Auf dem Kochfeld wahrgenommen wird nur die Wärme, die von dem Boden des Topfes reektiert wird.

• Vergewissern Sie sich bitte, dass Ihr Kochgeschirr für das Induktionssystem geeignet ist. Die Töpfe und Pfannen müssen aus ferromagnetischem Material sein, d.h. Eisen enthalten. Ob das Material Ihres Kochgeschirrs ferromagnetisch ist, können Sie ganz einfach mit einem Magneten feststellen (Abb.6). Es wird empfohlen Kochgeschirr aus Gusseisen, emalliertem Stahl oder speziellem Edelstahl für das Induktionskochen zu verwenden.

2.2 Vorbemerkungen zur Sicherheit

• Personen, die einen Herzschrittmacher tragen, sollten Ihren Arzt zu Rate ziehen, bevor sie die Induktionskochäche verwenden.

• Stellen Sie keine großen ferromagnetischen Gegenstände (z.B. Backbleche) auf die Glaskeramikkochäche.

• Nur Kochgeschirr mit ebenem und ausreichend dickem Boden benutzen. Der Boden muss wenigstens dem Durchmesser der Kochzone entsprechen oder darf höchstens leicht größer sein als diese. (Abb.7)

• Das Kochgeschirr darf keinen rauen Boden haben, um nicht die Glaskeramik zu verkratzen.

• Die Kochzonen dürfen nicht aufgeheizt werden, ohne dass ein gefülltes Kochgeschirr darauf steht.

• Nichts direkt auf der heißen Kochzone ohne Kochgeschirr braten oder grillen.

• Keine Gegenstände auf das Kochfeld legen.

• Darauf achten, dass das Kochgut nicht überkocht und direkt auf die heiße Kochzone läuft.

• Schalten Sie die Kochzone ab, bevor Sie das Kochgeschirr vom Kochfeld nehmen. POWER-HOB

• Verbinden Sie die Herdplatten an das Strom- netz

POWER-HOB Drücken Sie die Taste A, um auf dem Boden drehen. Alle Display-Bereiche zum Kochen in den Standby schalten. Die Steuereinheit bleibt für eine Zeit von 10 Sekunden aktiviert. Wenn innerhalb dieser Frist nicht ELEKTRO-GLASKERAMIK-INDUKTIONS-KOCHFELDMontage- und Gebrauchsanweisung DE13 3PCLIOBIG950TFO wählen wird jeder Bereich der Küche Heizofen schaltet sich automatisch ab.

ON KOCHZONE Drücken oder ziehen Sie die Schaltäche, um die Platte und vom Minimum zum Maximum einschalten. Stellen Sie die Macht, indem Sie die gewünschte Schaltäche und Schieberegler, das unktioniert oder wie man einen gemeinsamen Schlüssel zu fahren. Die Macht der einzige Zone kann in 9 verschiedenen Positionen eingestellt werden und wird in seinem hellen Display mit einer Reihe von angezeigt werden „1-9“.

RESTWÄRME Wenn die Temperatur der Kochzone noch hoch (mehr als 50 °) nach dem Ausschalten, wird die Anzeige in Bezug auf diesen Bereich angezeigt (Restwärme). Die Anzeige verschwindet, wenn es keine Gefahr von Verbrennungen.

ANERKENNUNG PANS Wird auf einem Display, das die Macht einer Kochzone zeigt an, das Symbol erscheinen soll, bedeutet dies, dass:

1) der Behälter verwendet wird, ist nicht geeignet für

2) der Durchmesser des Topfes ist kleiner als der von der

3) auf der Platte nicht vorhanden ist, keinen Topf.

BEREICH DER KOCHMESSER MINDESTDURCHMESSER PAN

TIMER Mit dieser Funktion können Sie die Zeit (von 1 Minute bis 1 Stunde und 59 Minuten) zum automatischen Ausschalten des gewählten Kochzone gesetzt. Aktivieren Sie den Timer durch Drücken der Tasten H und

Drücken Sie eine Taste, um die Garzeit auf dem Display angezeigt wird. Wählen Sie die gewünschte Kochzone mit einer Bar von Tasten und ein LED unter dem Display umfasst der Bereich aktiviert, was die Auswahl. Setzen Sie die Macht der Bereich zwischen 1 und 9 mit gleichen Schlüsseln E. Setzen Sie an dieser Stelle verlangte die Shutdown-Zeit mit den Tasten H oder I zu Zone-Timer. Die Einbeziehung der Timer mit dem Uhr-Symbol wird neben der Anzeige der Kochzone ausgewählt erscheinen. Der Countdown wird auf dem Display über den Tasten H angezeigt werden - I. Wenn die Zeit abgelaufen der Kochbereich wird automatisch ausgeschaltet, und Sie werden einen Piepton aus, der durch Drücken einer der Befehle können gedreht werden hören. Um den Timer zu deaktivieren, drücken Sie die Taste H und den Timer.

Und ‘möglich, eine Erinnerung einstellen, Sound gleichzeitiges Drücken der Tasten C und D. Das Gebiet der zentralen LED-Timer blinkt. Durch die Taste C oder D stellen Sie eine Zeit für Erinnerungen 1 bis 99 Minuten. Zur eingestellten Zeit ertönt ein Signalton, der durch Drücken einer der Befehle gedreht werden kann. Die Kochstellen auf vorher aktiv bleiben. Die Funktion der Eieruhr / Erinnerung bleibt auch nach dem Ausschalten aktiv. Um diese Funktion zu deaktivieren, drücken Sie gleichzeitig die C und D und dann die D-Taste, um Wert.

PAUSE Drücken Sie die Taste C, wenn mindestens eine Zone ist in Aktion können Sie das Gerät anhalten, vorübergehend Unterbrechung des Kochens. Die entsprechende LED leuchtet auf. Die Pause dauert 10 Minuten danach wird sie automatisch abgeschaltet. Die Pause-Funktion kann durch Drücken der Taste C und innerhalb von 10 Sekunden, eine der wichtigsten Befehle deaktiviert werden. Verwenden Sie die Pause-Funktion stoppt alle aktiven Timer.

RECALL Wenn Sie das Gerät aus Versehen den Herd können Sie die gespeicherten Einstellungen vorher aktiven Kochzone wieder auf dem Boden mit der A-Taste innerhalb von 6 Sekunden und drücken Sie die Taste C innerhalb von 6 Sekunden. Wenn diese Funktion zur Verfügung, um die Ebene der C-Taste, LED- eustart ist leuchtet.

CONTROL-BLOCK Und ‘möglich, die Bedienelemente sperren, um das Risiko von unbeabsichtigten Änderungen an den Einstellungen (Kinder, Reinigung, etc..) Zu vermeiden. Durch Drücken der Taste B, die Tasten sind gesperrt und die Kontrolllampe leuchtet auf. Um die Steuerelemente wieder zu aktivieren und kehren Sie an den Einstellungen (zB um den Garvorgang zu unterbrechen) zu handeln, müssen Sie die Taste B. Wenn der Block von Befehlen aktiv ist kann möglich sein, schalten Sie das Kochfeld. In diesem Fall wird der Steuerblock bleibt auch riaccesione an den Plan.

So schalten Sie eine Kochzone Crawl und den Schlüssel auf den Wert.

OFF HOB Um das Gerät vollständig das Kochfeld ausschalten, drücken Sie A.

BOOSTER-FUNKTION Dieses Feature reduziert die Kochzeit in einem bestimmten Gebiet, wobei die Temperatur bei maximaler Leistung für einen 10-Minuten-Intervall. Am Ende dieses Bereichs die Macht der Kochzone schaltet automatisch wieder auf Stufe 9. Der Einsatz dieser Funktion ist für die kurze Zeit Beheizung von großen Mengen an Flüssigkeit (zB Wasser zum Kochen Teigwaren) oder Speisen angegeben. Nach der Auswahl einer Zone ist möglich Dok fuznione der Booster durch Drücken der Taste D, speist diese Funktion für eine 10 Minuten Zeit, die ausgewählte Platte mit voller Leistung .

BRIDGE_FUNKTION Mit dieser Funktion können Sie eine Verbindung herstellen, vertikal, die beiden Kochzonen Vergrößerung der Fläche, wo die Töpfe setzen, ist es besonders nützlich, wenn Sie mit großen Töpfen kochen müssen. Die Funktion wird durch Drücken der Tasten D der beiden Kochstellen neben dem ausgewählten Status auf der Seite angezeigt wird, um die Symbole und die Macht die Kontrolle über die Kochstelle Anzeige ist nur mit dem Schlüssel und dem unteren Kochzone aktiviert aktiviert. Die Funktion kann durch Drücken der Tasten gleichzeitig, D. deaktiviert werden.14 3PCLIOBIG950TFO

SPEZIELLE PROGRAMME Der Plan hat drei spezielle Programme, die durch Drücken der Taste F eingestellt werden können. Die Programme wurden bereits eingerichtet und die Temperaturen schmelzen, arbeitet bei 42 Grad zu Schokolade, Butter oder dergleichen, Erhitzen schmelzen, arbeitet bei 70 Grad, beim Aufwärmen vorher gekocht, Kochen, arbeitet bei 94 Grad, bis zum Kochen bringen, langsam Zubereitung von Saucen oder Suppen und Eintöpfe.

SAFETY OFF Das Gerät ist mit einem Sicherheitssystem ausgerüstet, schaltet automatisch den Grill nach Ablauf der Frist der Zündung einer bestimmten Leistung zur Verfügung gestellt. POTENCIA TIEMPO LÍMITE DE ENCENDIDO (horas)

WARTUNG Nehmen Sie alle verbleibenden Lebensmittel-und Tropfen Fett von der Kochäche mit einem speziellen Schaber auf Anfrage (Abb. 9) geliefert. Reinigen Sie den beheizten Bereich so gut wie möglich mit geeigneten Produkten und Papier-Tuch, dann mit Wasser und trocknen Sie mit einem sauberen Tuch gründlich. Unter Verwendung der speziellen Schaber, um umgehend entfernen aus beheizten Koch Stücke aus Aluminiumfolie und Kunststoff scioltisi versehentlich oder Rückstände von Zucker oder Lebensmittel mit hohem Zuckergehalt. Auf diese Weise verhindert eine mögliche Beschädigung der Oberäche des Bodens. Unter keinen Umständen sollten Sie kratzende Schwämme oder reizende chemische Reinigungsmittel wie Backofenspray oder Fleckenentferner. ACHTUNG: Sollte nicht verwendet werden Dampfreiniger. ENTSORGUNG DES GERÄTS IN DER ZUKUNFT Gemäß der Europäischen Richtlinie 2002/96/ EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte. FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG

DER OBEN STEHENDEN ANWEISUNGEN

ZURÜCKZUFÜHREN SIND, WIRD KEINERLEI

1. = Induction2. = Induction3. = Induction4. = Induction5. = Induction1. = Ø 2602. = Ø 1803. = Ø 1454. = 180 x 2205. = 180 x 22022 3PCLIOBIG950TFO Modellname / -kennzeichenArt der Kochmulde EinbauAnzahl der Kochzonen und/oder Kochflächen 5 Wh/kgEnergieverbrauch der Kochmulde je kg (EC electric hob Wh/kg Informationen zu elektrischen Haushaltskochmulden nach Verordnung (EU) Nr. 66/2014

1. = 230x3902. = Ø 140-2803. = 230x3901. = 193,62. = 173,23. = 193,6186,8

(EC electric hob Wh/kgHeiztechnikInduktionskochzonen und -kochflächen, Strahlungskochzonen.Wh/kgEnergieverbrauch je Kochzone oder -fläche je kg (EC electric cooking Bei kreisförmigen Kochzonen: Durchmesser der nutzbarenOberfläche/Kochzone.Bei nicht kreisförmigen Kochzonen oder -flächen: Länge /Breite der nutzbaren Oberfläche/Kochzone L/W.
