S4000.IS.5.Bridge - Cucina Foster - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo S4000.IS.5.Bridge Foster in formato PDF.
| Marca | Foster |
| Modello | S4000.IS.5.Bridge |
| Tipo di prodotto | Piano cottura a induzione da incasso |
| Numero di zone di cottura | 4 zone + zona ponte (180 x 220 mm) |
| Diametri delle zone | 145 mm, 180 mm, 210 mm, 260 mm |
| Alimentazione elettrica | 220-240 V ~ 50/60 Hz (1 F+N) o 380-415 V ~ 50/60 Hz (2 o 3 F+N) |
| Cavo di alimentazione richiesto | 3 x 4 mm² (230 V) o 4 x 2,5 mm² (400 V 2F) o 5 x 1,5 mm² (400 V 3F) |
| Comandi | Tattili con cursori e tasti |
| Livelli di potenza | 9 posizioni (1 a 9) |
| Funzione Booster | Potenza massima per 10 minuti, indicata da 'P' |
| Funzione Ponte | Collega due zone per utilizzare grandi pentole |
| Timer | Da 1 minuto a 1h59, spegnimento automatico della zona |
| Timer uovo / Promemoria | Promemoria sonoro da 1 a 99 minuti |
| Funzione Pausa | Interrompe la cottura per 10 minuti |
| Programmi speciali | Fusione (42°C), Riscaldamento (70°C), Ebollizione (94°C) |
| Richiamo delle impostazioni | Possibilità di ripristinare le impostazioni precedenti dopo spegnimento accidentale |
| Blocco bambini | Blocca i tasti per evitare modifiche |
| Indicazione di calore residuo | Simbolo 'H' quando la zona è ancora calda |
| Rilevamento pentole | Indica se il recipiente è adatto o assente |
| Spegnimento automatico di sicurezza | Tempo limite in base alla potenza (es: 6h a potenza 1-2, 1,5h a potenza 9) |
| Superficie | Vetroceramica |
| Pulizia | Raschietto speciale, prodotti non abrasivi; non utilizzare pulitore a vapore |
| Installazione | Da incasso, richiede ventilazione, isolamento se sopra un forno |
| Normative | Conforme alle direttive RAEE (2002/96/CE) |
Domande frequenti - S4000.IS.5.Bridge Foster
Domande degli utenti su S4000.IS.5.Bridge Foster
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale S4000.IS.5.Bridge - Foster e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. S4000.IS.5.Bridge del marchio Foster.
MANUALE UTENTE S4000.IS.5.Bridge Foster

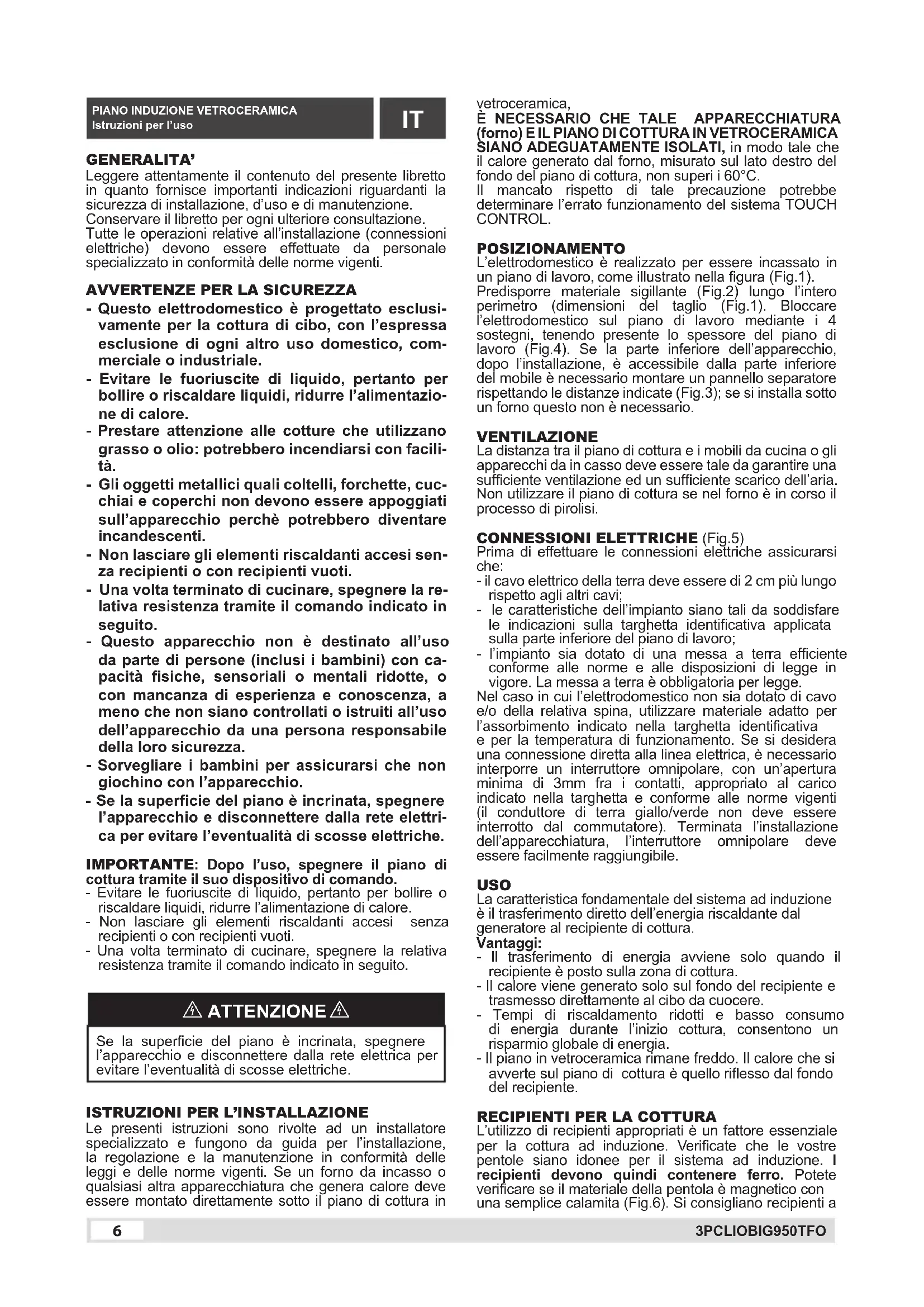

IT PIANO INDUZIONE - Istruzioni d'uso e manutenzione
Leggere attentamente il contento del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione.
Conservare il libero per agli ulteriori consulazione.
Tutte le operazioni relative all'installazione (connessioni elettriche) devono essere effettuate da personale specializzato in conformità delle norme vigenti.
AVVERTENZE PER LA SICUREZZA
- Questo elettrodomestico è progettato escludvamente per la cottura di cibo, con l'espressa esclusione di agli altri uso domestico, commerciale o industriale.
- Evitare le fuoriuscite di liquido, pertanto per bollire o riscaldare liquidi, ridurre l'alimentazione di calorie.
- Prestare attenzione alle cotture che utilizzano grasso o olio: potrebbero incendiarsi con facilità.
- Gli oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere appoggiati sull'apparecchio perché potrebbero divertare incandescenti.
- Non lasciare gli elementi riscaldanti accesi sanza recipienti o con recipienti vuoti.
- Una volta terminato di cucinare, spegnere la relativa resistenzatramite il comando indicato in seguito.
- Questo appearecchio non è destinato all'uso da parte di persona (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparecchio da una persona responsable della loro sicurezza.
- Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
- Se la superficie del piano è incrinata, spegnere l'apparecchio e disconnettere alla rete elettrica per evitare l'eventualità di scosse elettriche.
IMPORTANT: Dopo l'uso, spegnere il piano di cotturatramite il suo dispositivo di dato.
- Evitare le fuoriuscite di liquido, pertanto per bolire o riscaldare liquidi, ridurre l'alimentazione di calore.
- Non lasciare gli elementi riscaldanti accesi sensa recipienti o con recipienti vuoti.
- Una volta terminato di cucinare, spegnere la relativa resistenzatramite ilcommandoindicato in seguito.
ATTENZIONE
Se la superficie del piano è incrinata, spegnere l'apparecchio e disconnettere alla rete elettrica per evitare l'eventualità di scosse elettriche.
ISTRUZIONI PER L'INSTALLAZIONE
Le presenti istruzioni sono rivolte ad un installatore specializzato e fungono da guida per l'installazione, la regolazione e la manutenzione in conformità delle leggi e delle norme vigenti. Se un forno da incasso o qualsiasi altra apparecchiatura che genera calore deve essere montato direttamente quello di cottura in
vetroceramica,
E NECESSARIO CHE TALE APPARECCHIATURA (forno) E IL PIANO DI COTTURA IN VETROCERAMICA SIANO ADEGUATAMENTE ISOLATI, in modo tale che il calore generato dal forno, misurato sul lato destro del fondo del piano di cottura, non superi 60^ .
Il mancato rispetto di tale precauzione potrebbe determinare l'errato funzionamento delsystema TOUCH CONTROL.
POSIZIONAMENTO
L'elettrodomestico è realizato per essere incassato in un piano di lavoro, come illustrato nella figura (Fig.1).
Predisporre materiale sigillante (Fig.2) lungo l'intero perimetro (dimensioni del taglio (Fig.1). Bloccare l'elettrodomestico sul piano di lavoro mediate i 4 sostegni, tenendo presente lo spessore del piano di lavoro (Fig.4). Se la parte inferiore dell'apparecchio, dopo l'infallazione, è accessibile dalla parte inferiore del mobile è necessario montare un pannello separatore rispettoando le distance indicate (Fig.3); se si installa quello un fornso quello non è necessario.
VENTILAZIONE
La distanza tra il piano di cottura e i mobili da cucina o gli apparecchi da in casso deve essere tale da garantire una sufficiente ventilazione ed un sufficiente scarico dell'aria. Non utilizzato il piano di cottura se nel forno è in corso ilprocesso di pirolisi.
CONNECTIONI ELETTRICHE (Fig.5)
Prima di effettuare le connessioni elettriche assicurarsi che:
- il cavo elettrico della terra deve essere di 2 cm più lungo rispettoagli altri cavi;
- le caratteristiche dell'impiano siano tali da soddisfare leindicazioni sulla targhetta identificativa applicata sulla parte inferiore del piano di lavoro;
- l'impianto sa dotato di una messa a terra efficiente conforme alle norme e alle disposizioni di legge in vigore. La messa a terra è obbligatoria per legge.
Nel caso in cui l'elettrodomestico non sia dotato di cavo e/o della relativa spina, utilizzare materiale adatto per l'assorbimento indicate nella targhetta identificativa e per la temperatura di funzionamento. Se si desidera una connessione diretta alla linea elettrica, è necessario interporre un interruptore omnipolare, con un'apertura minima di 3mm fra i contatti, appropriato al carico indicate nella targhetta e conforme alle norme vigenti (il conduittre di terra giallo/verde non deve essere interrogato) Terminata l'installazione dell'apparecchiatura, l'interruttore omnipolare deve essere facilemente raggiungibile.
USO
La caratteristica fondamentale del systema ad induzione è il trasferimento diretto dell'energia riscaldante dal generatore al recipiente di cottura.
Vantaggi:
- Il trasferimento di energia avviene solo quando il recipiente èosto sulla zona di cottura.
- Il calore viene generato solo sul fondo del recipiente e trasmesso direttamente al cibo da cuocere.
- Tempi di riscaldamento ridotti e basso consumo di energia durante l'inizio cottura, consentono un risparmio globale di energia.
- Il piano in vetroceramica rimane freddo. Il calore che si avverte sul piano di cottura è quello riflesso dal fondo del recipientte.
L'utilizzo di recipienti appropriati è un fattore esseniale per la cottura ad induzione. Verificate che le vostre pentole siano idonee per ilsystema ad induzione.I recipienti devono quindi contentere ferro. Potete verificare se il materiale della pentola è magnetico con una semplice calamita (Fig.6).Si consigliano recipienti a
fondo piatto (Fig.7A). Non utilizzato recipienti con base ruvida, per evitare di graffiare la superficie termica del piano. In quello modo l'energia cui èsere utilizzata in modo ottimale. Un fattore non trascurabile nella cottura ad induzione sono infine le dimensioni della pentola in relazione alla piatra utilizzata (Fig.7B). Le zone di cottura consentono l'utilizzo di recipienti con fondi di variet diametri. E' comunique preferibile utilizzato la zona di cottura appropriata al diametro della pentola che si vuole utilizzato:
- se il diametro della pentola è di 160 mm, la Pot. detection. è 90 mm e la Pot.max è 180 mm;
- se il diametro della pentola è di 200 mm, la Pot.detection è 120 mm e la Pot. max. 210 mm.
ACCENSIONE PIANO COTTURA:
- Collegare il piano alla rete elettrica
ACCENSIONEL PIANO
Premere il tasting A per accendere il piano.
Tutti i display relativi alle zone di cottura si accenderanno in posizione di standby
L'unità di controllo rimarra attiva per un tempo di 10 secondi. Se entro quello termine non verrà selezionata nessuna zona di cottura il piano cottura si spegnerà automaticamente.
- SELECTIONDELLAZONA DI COTTURA
Premere o trascinare il tasto E per attivare la piastra alla minima alla massima potenza. Regolare la potenza desiderata agenda sul tasto aslider E, quello funziona a trascinamento o con la modalità di un comune tasto.
La potenza della singola zona di cottura può essere regolata in 9 differenti posizioni, e sare visualizzata nel relativo display luminoso con un numero da "1 a 9".
- REGOLARE LA POTENZA DI COTTURA
Per augmentare / diminuire la potenza della zona di cottura selezionata, agire sul tasto E. La potenza può essere impostata da 0 a 9.
- FUNZIONE BOOSTER
Questa funzione riduce ulteriormente il tempo di cottura di una data zona portando la temperature alla massima potenza per un intervallo di 10 minuti. Al termine di quello intervallo la potenza della zona di cottura torna automaticamente al livello 9.
L'uso di esta funzione è indicato per il riscaldamento in tempi brevissimi di granidi quantità di liquidi (es. acqua per la cottura della pasta) o pietanze.
Dopo aver selezionato una zona di cottura è possibile slezionare la funzione booster premendo il pulsante D, esta funzione per un tempo di 10 minuti alimenta la piatra selezionata alla massima potenza P.
PAUSA
Premendo il tasting C quando almeno una zona di cottura è in azione è possible mettere in pausa l'apparecchio, interrompendo momentaneamente la cottura. Il relativo led si accende.
La pausa ha una durata di 10 minuti allo scadere dei quali l'apparecchio si spegne automaticamente.
La funzione pausa può essere disattivata premendo il tasto e, entro 10 secondi, un qualsiasi tasto dell'area comandi.
L'uso della funzione pausa interrompe gli eventuali timer attivi.
- USO DEL TIMER
Questa funzione permette di stabilire il tempo (da 1 minuto fino a 1 ora e 59 minuti) per lo spegnimento automatico della zona di cottura selezionata. Abilitare il timer premendo contemporaneamente i tasti H e I.
Premere uno dei due tasti per regolare il tempo di cottura che verrà visualizzato sul relativo display. Selezionare la zona di cottura desiderata con uno dei tasti E una barra led除去 il diplay della zona attivata, indichera l'avvenuta selezione. Impostare la potenza della zona tra 1 e 9 con gli stessi tasti E. Impostare a questo punto il tempo di spegnimento desideratotramite i tasti H o I della zona timer. L'insertimento della funzione timer verrà visualizzata con il symbolo dell'orologio di bianco al display della zona di cottura selezonata. Il conto alla rovescia verrà visualizzato sul display sopra i tasti H - I. Allo scadere del timer la zona cottura si spegnerà automaticamente e verrà emesso un segnale acustico che potrassere disattivato premendo un qualsiasi tasto dell'area comandi. Per disattivare il timer, premere contemporaneamente i tasti H e I del timer.
- FUNZIONE EGG TIMER/PROMEMORIA:
E' possibile impostare un promemoria acustico premendo contemporanamente i tasti C e D. Il led centrale della zona timer lampeggia. Attraverso il tasto C o D regolare un tempo per il promemoria da 1 a 99 minuti. Allo scadere del tempo impostato verrà emesso un segnale acustico che potra essere disattivato premendo un qualiasiaste tasto dell'area comandi. Le zone cottura precedentemente in funzione rimarranno attive. La funzione egg timer/ promemoria rimane attivaanche后期 spegnimento dell'apparecchio.Per disattivare esta funzione preme contemporaneamente i tasti C e D e successivement il tasto D sino al valore.
- FUNZIONE RICHIAMA
Se per erre si spegne il piano cottura è possibile richiamare i settaggi precedentemente attivi sulle zone cottura riaccendendo il piano con il tasto A entro 6 secondi e premendo il tasto C entro 6 secondi. Quando esta funzione è disponibile alla riaccensione del piano il led del tasto C è illuminato.
BLOCCO COMANDI
E' possibile bloccare i comandi per evitare il rischio di modifiche non intenzionali alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto B i comandi si bloccano e la relativa spia si illumina. Per per sbloccare i comandi e tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario premere il tasto B. Quando il blocco dei comandi è attivo è comunque possibile spegnere il piano di cottura. In quello caso il blocco comandi rimane attivo alla riaccesione del piano.
CALORE RESIDUO:
Se la temperatura di una zona di cottura è ancora elevata (superiore a 50^ ) dopo essere stata spenta, il display relativivo a quella zona在哪 il symbolo calore residuo). L'indicazione scompare solo quando non vi è più alcun rischio di uszioni.
Se su uno dei display, che indica la potenza, di una zona di cottura, dovesse comparire il significata che:
1) il recipiente utilizzato non è idoneo per la cottura ad induzione.
2) il diametro della pentola utilizzata è inferiore a quello consentito dall'apparecchio.
3) sulla piatra non è presente nessuna pentola.
| DIAMETRO ZONA COTTURA DIA | METRO MINIMO PENTOLA |
| Ø 145 mm 120 mm | |
| Ø 180 mm 145 mm | |
| Ø 210 mm 145 mm | |
| Ø 260 mm 180 mm | |
| 180 x 220 mm | 115 mm /245mmUN |
- FUNZIONE BRIDGE
Questa funzione consente di collegare, in verticale, le due zone di cottura ampliando quando l'area dove appoggiare le pentole, è particolaremente indicata quando si deve cuocere con pentole di grande dimensioni. La funzione si attiva premendo contemporaneamente i tasti D delle due zone cottura adiacenti, l'avvenuta selezione viene visualizzata di lato ai display con i symboli Ua regolazione della potenza della zona di cottura è abilitata solo dal tasto E della zona cottura inferiore. La funzione può essere disattivata premendo comtemporaneamente i tasti D.
PROGRAMMI SPECIALI
Il piano è dotato di tre programmi speciali che sono essere impostati premendo il tasto F. I programmi hanno le temperatura più impostate e sono : fusione, lavora a 42 grado, per scigliere cioccolata, burro o simili; riscaldamento, lavora a 70 grado, per riscaldare cibi precedentamente cotti; ebollizione, lavora a 94 grado, per portare a ebollizione lentamente zuppe e minestre o preparare sughi e stufati.
- SPEGNIMENTO ZONE COTTURA
Per spegnere una zona di cottura strisciare il tasto E verso il valore
- SPEGNIMENTO PIANO COTTURA
Per spegnere completeness il piano di cottura premere il tasto A.
SPEGNIMENTO DI SICUREZZA:
L'apparecchio è provvisto di unsystema di sicurezza che spegne automaticamente il grill trascorso il tempo limite di accensione ad una data potenza.
| POTENZA TEMPO | LIMITE ACCENSIONE (ore) |
| 1 - 2 6 | |
| 3 - 4 5 | |
| 5 | 4 |
| 6 - 7 - 8 - 9 1,5 |
- MANUTENZIONE
Rimuovere eventuali residui di cibo e gobce di unto dalla superficie di cottura utilizzando lo speciale raschietto fornito su richiesta (Fig.9).
Pulire l'area riscaldata nel miglior modo possibl eutilizzando prodotti idonei ed un panno-carta, quindi sciacquare con acqua e ascugare con un panno pulito. Mediente lo speciale raschietto rimuovere immediatamente dall'area riscaldata di cottura frammenti di fogli di alluminio
e materiale plastico sciolti inavvertitamente o residui di zucchero o di cibi ad elevato contento di zucchero. In quello modo si evita agli possibile danno alla superficie del piano. In nessun caso si devono utilizzato spugnette abrasive o detergenti chimici irritanti quali spray perorno o smacchiatori.
ATTENZIONE: NON DEVE ESSERE UTILIZZATO UN PULITORE A VAPORE.
DISMISSIONE DEGLI ELETTRODOMESTIC
La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per
ottimizzare il tasso di recupero e ricolaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
SI DECLINA OGNI RESPONSABILITA PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE. LA GARANZIA NON E' VALIDANEL CASO DI DANNI DERIVANTI DALLA INOSSERVANZADELLE SUDDETTE AVVERTENZE.
GENERAL
| Informazioni sui piani di cottura elettrici a uso domestico ai sensi del regolamento (UE) n. 66/2014 | |||||
| Identificativo del modelloTipologia di piano cottura incassato | |||||
| Numero di zone e/o aree di cottura 5 | |||||
| Tecnologia di riscaldamentoZone di cottura e aree di cottura a induzione, zone di cotturard radianti. | 1. = Induzione2. = Induzione3. = Induzione4. = Induzione5. = Induzione | ||||
| Per le zone di cottura elettriche circolari: diametro della mm superficie utile.Per zone o aree di cottura non circolari: lunghezza/larghezza della superficie/zona di cottura utile L/W. | 1. = Ø 2602. = Ø 1803. = Ø 1454. = 180 x 2205. = 180 x 220 | ||||
| Consumo energetico per zona o area di cotturaWh/kgcalcolo at kg (ECleastic cracking) | 1. 193412. = 1813. = 1914. = 1715. = 171 | ||||
| Consumo energetico del piano cottura calcolo per kg(ECleastic hob)Wh/kg | 181 | ||||
