MODE D'EMPLOI LiIon Charger Set Elinchrom

Déclaration de conformité 31

CE / Élimination et recyclage 31

Explication des symboles utilisés 32

Précautions de sécurité et d'utilisation 32

Transport en général ou par avion 34

Utilisation à l'extérieur 34

Caractéristiques de la Batterie Lithium-ion 34

Avant de commencer 35

Diagnostic des erreurs 37

Tableau de compatibilité des torches A et S du Ranger Quadra avec la batterie Li-lon 40

Ranger Quadra 41

Information de garantie 42

Garantie 71

Cher photographe,

Merci d'avoir choisi d'acheter le chargeur ELINCHROM Ranger Lithium Ion Battery Box. Elinchrom n'utilise que des composants de haute qualité et testés pour la fabrication de ses appareils. Tout au long de la fabrication jusqu'aux tests finaux, les contrôles de qualité exigeants assurent le maintien aux normes de qualité pour garantir un fonctionnement fiable. Nous espérons que vous serez pleinement satisfait de cet appareil. Nous vous prions de vous conformer aux générales instructions et aux prescriptions de sécurité. Vous obtiendrez ainsi les résultats que vous attendez de votre appareil et vous vous assurerez de son bon fonctionnement pour longtemps.

Nous vous remercions de votre confiance,

Votre équipe Elinchrom.

LISEZ attentivement les NOTES relatives à ce MANUEL

Il est possible que ce manuel montre des images de produits avec des accessoires qui ne fassent pas partie de sets ou d’unité individuelle. Les sets et les unités individuelles peuvent changer à tout moment sans préavis et peuvent varier selon les pays.

Vous trouvez les configurations actuelles sur www.elinchrom.com

Pour de plus amples informations, mises à jour et dernières nouvelles, visitez régulièrement le site www.elinchrom.com. Sous la rubrique «Support», vous trouvez l'accès aux téléchargements des manuels d'utilisation, aux catalogues et aux spécifications techniques des différents produits.

Les données techniques et les améliorations du système Elinchrom sont sujettes à modifications sans préavis. Les valeurs fournies peuvent varier dues aux tolérances des composants ou des instruments de mesure. Nous déclinons toute responsabilité pour les erreurs d'impression.

Conservez ce manuel de référence à portée de main pour une consultation ultérieure.

Déclaration de conformité CE

Cet appareil est conforme aux règles FCC, paragraphe 15. Son exploitation est soumise aux deux conditions suivantes:

FR	1. Cet apparéil ne peut pas provoquer d'interférences nuisibles. 2. Cet apparéil doit supporter les interférences extérieures, notamment celles susceptibles de provoquer un dysfonctionnement.
	Product name: Ranger Quadra Lithium Ion Battery Box
	Trade name: ELINCHROM
	Model number(s): EL-19295
	Name of responsible party:	Elinchrom S.A. Av. De Longemalle 11 CH - 1020 Renens / Switzerland
	Phone: [phone]
	Fax: [phone]
	E-Mail: [e-mail]

Nous, Elinchrom SA., certifions par la présente que l'équipement de la marque et du modèle ci-dessus, a été testé et vérifié conformément aux normes en vigueur EWG, DIN, IEC et FCC et qu'il satisfait à ces directives. Toutes les démarches nécessaires sont mises en œuvre pour garantir que les unités produites satisfont les exigences requises.

Cet appareil flash de studio est conforme aux specifications et exigences des directives CEE 89/336/EEC « Compatibilité électromagnétique » et 73/23/EEC « Directives basses tension ».

Elimination et recyclage

Cet appareil a été presque entièrement fabriqué à partir de matériaux dont l’élimination respecte l’environnement et dont le recyclage peut être assuré de manière appropriée. En fin de vie, l’appareil sera remis dans un centre

de collecte et de tri de déchets électriques ou repris par le revendeur qui le recyclera ou en récapérera les matières premières. Pour toute question relative à l'élimination, renseignez-vous auprès de votre revendeur ou de votre agent Elinchrom (sur notre site figure la liste de nos agents dans le monde entier).

Explication des symboles utilisés

Le non-respect des instructions signalées par les symboles suivants peut mettre en danger votre vie ou altérer le fonctionnement de votre appareil. Suivez-les scrupuleusement.

Soyez particulièrement attentif aux prescriptions impératives indiquées par ce symbole.

Leur non-respect peut mettre en danger, peut détruire l'appareil ou endommager un autre équipement.

Information supplémentaire, remarque ou marque pour attirer votre attention, par exemple, sur certaines manipulations qui exigent de respecter un ordre précis.

Les guillemets «... » indiquent des noms de chapitre ou des termes particuliers.

Precautions de securite et d'utilisation

Lisez attentivement ce manuel avant d'utiliser cette batterie au Lithium-ion pour la première fois.

Prescriptions de sécurité, respectez les avertissements et conseils de ce manuel.

Les informations suivantes concernent les batteries Lithium-ion pour le Ranger Quadra, elles mettent en garde l'utilisateur contre les risques potentiels d'accident en cas d'utilisation abusive ou du non-respect des consignes de sécurité telles que manipulation incorrecte, utilisation d'un module endommagé, ainsi qu'une mauvaise application des batteries Lithium-ion.

DANGER!

• Ne pas désassembler, ouvrir ou modifier le module de batterie.

L'électronique interne utilise la plus récente technologie en matière de sécurité pour la protection des utilisateurs.

Le pôle positif (+) et le négatif (-) ne doivent jamais entrer en contact avec des objets métalliques. Ne transportez pas ou ne rangez pas le module de batterie Lithium-ion sans une protection isolante (risque de court-circuit), ni avec de petits objets métalliques comme les trombones, aiguilles, épinges à cheveux, canifs, etc. - Protégez la batterie de l'immersion ou des projections d'eau douce ou de mer, de l'humidité en général et de la condensation (chaud/froid). - Ne percez pas le boîtier de la batterie avec un outil (risque de court-circuit, de brûlures et d'explosion). - N'utilisez jamais une batterie Ranger Quadra endommagée ou dont le boîtier est déformé - En cas de contact ou de projection d'électrolyte de la batterie dans les yeux, ne frottez surtout pas, rincez immédiatement à l'eau courante et consultez rapidement un médecin ou un service médical. Des séquelles graves aux yeux et à la peau pourraient en résulter. - Ne mettez jamais la batterie dans un four à micro-ondes ou dans un conteneur pressurisé. - Si la batterie dégage une odeur, chauffe, se décolore, se déforme durant la recharge ou en service, déconnectez immédiatement le chargeur et retirez la batterie du générateur « Ranger Quadra ». Ensuite mettez hors-service cette dernière en retirant le fusé et ne la réutilisez pas. - N'utilisez jamais le module batterie Lithium-ion avec d'autres équipements que le matériel Elinchrom spécifique. - Pour recharger la batterie, utilisez uniquement le chargeur spécifique multivoltage Elinchrom pour batterie au Lithium-ion. - Si l'opération de recharge ne s'effectue pas correctement, se prolonge ou n'atteint pas la charge maximale, la batterie est défectueuse, débranchez immédiatement le chargeur. N'utilisez pas une batterie défectueuse ou qui présente des anomalies.

• Ce produit est conçu pour une utilisation dans une atmosphère sèche et ne doit pas entrer en contact avec de l'eau ou des poussières. Protégez ce module de batterie Lithium-ion contre l'humidité ! Pour prévenir d'une surchauffe lors de la charge ou en condition de travail,

La batterie ne doit pas être recouverte par un objet ou une protection gênant la circulation de l'air ambiant!

• Ne laissez pas la batterie à portée des enfants, assurez-vous qu'ils ne puissent pas la prendre pour jeu. En plus des risques liés à l'énergie électrique, le poids de la batterie pourrait causer des sérieux dommages en cas de chute sur un membre.

Transport en général ou par AVION

En raison des règlements stricts en vigueur sur la sécurité, prenez note des instructions suivantes:

• Retirez le fusible de 20A situé sur le haut du module batterie, cette action évitera la possibilité d'un court-circuit. La batterie est conforme aux exigences UN. La batterie du Ranger Quadra respecte intégralement le manuel de tests et les critères de la section III de la subdivision 38.3 du règlement IATA concernant les marchandises dangereuses.
• Lorsque vous voyagez, annexez toujours une copie imprimée des documents Elinchrom (Transport UN) à la batterie du Ranger Quadra. Ce document pourrait faciliter le travail du contrôle de sécurité à l'aéroport ou celui de l'agent maritime et ainsi empêcher des retards.

Utilisation à l'extérieur

• Un circuit électronique protège la batterie au Li-ion.
• La protection de la batterie contre l'humidité est conforme à la norme IP 20. Ce matériel n'est pas étanche, en cas d'utilisation dans des conditions d'humidité importantes, protéger la batterie.
• Si une batterie froide est exposée soudainement à de l'air plus chaud ou humide, la condensation qui en résulte peut causer une défaillance ou des dégâts au matériel.

Characteristiques de la batterie lithium-ion

Poids total (boîtier avec batteries) approx. 730 g

Dimensions (L x l x h) 15 x 8.5 x 6.5 cm 5.91 x 3.35 x 2.55 inch.

Technologie des éléments Lithium-lon

Energie /capacité 48 Wh / 3.3 Ah

Voltage standard / à pleine charge 14.4 V / 16.8 V

Avant de commencer

• Avant la première utilisation, vous devez mettre en place le fusible de 20A et charger complètement la batterie, pour cela réferez-vous au chapitre charge de la batterie.
• La batterie peut être utilisée dans une plage de température ambience comprise entre -10°C et +60°C. Si la température interne dépasse les limites fixées, le circuit électronique de surveillance désactivera la batterie pour protéger les éléments Lithium-ion de la destruction. Le nombre de flashes obtenus peut varier d'une batterie à une autre (dépendant de l'âge de cette-ci, de la vitesse de recharge, de la température, etc.).
• La capacité maximale peut varier d'une batterie à une autre, la pleine capacité n'est obtenue qu'après plusieurs cycles de charge.
• Respectez les dispositions en vigueur dans votre région ou pays pour l'élimination des batteries usagées.
• Utilisez uniquement le chargeur multi-voltage Elinchrom pour batteries Lithium-ion.

CHARGE de la batterie / fusible de sécurité

• La batterie peut être chargée dans une plage de température ambiantecomprise entre - C et C, si la température interne dépasse les limites fixées, le circuit électronique de surveillance désactivera la batterie pour protéger les éléments « Li-ion » de la destruction. Il n'y a aucune effet de mémoire sur la batterie, elle peut donc être rechargée quelque soit le niveau de charge restante.
• Une batterie complètement chargée et non utilisée, doit être obligatoirement rechargée tous les 6 mois pour éviter une décharge profonde.
• Insérez le fusible de 20A dans son logement sur le côté de la batterie.
• Raccordez en premier le chargeur Elinchrom Lithium-lon à la batterie et ensuite à la prise secteur.
• Chargez la batterie, jusqu'à ce que le témoin de charge passe au vert.
• Pressez sur le bouton de contrôle de charge, si les 4 LEDs vertes s'illuminent la batterie est chargée à 100%.
• Retirez en premier la fiche du secteur et ensuite le chargeur de la batterie.

Le niveau de charge de la batterie est surveillé par l'électronique intégrée, l'utilisateur peut connaître l'énergie disponible en pressant brièvement sur le bouton situé à droite des LEDs. Si le niveau de charge est vérifié pendant que la batterie est en recharge, 1 à 4 LEDs clignotent et indiquent ainsi le niveau de charge à cet instant.

• Sur les générateurs Ranger Quadra, l'information de charge visible sur le panneau de commande n'est pas totally fiable. Par contre, l'indication correcte est visible sur les LEDs du boîtier de la batterie. Pour de plus amples informations, réferez-vous au chapitre « Compatibilité des générateurs Ranger Quadra et torches avec les batteries au Lithium-ion »

Fusible de batterie

La batterie est protégée par un fusible ATP de 20A, il est situé sur le côté en haut du boîtier. Sur la partie supérieure il y a deux logements, dont un est occupé par le fusible de rechange. Par sécurité avant un voyage par avion ou de manière générale, enlevez le fusible et mettez-le dans l'emplacement disponible réservé à cet effet.

Echange de la batterie

• Mettez le générateur Ranger Quadra sur une surface plate, sèche et propre.
• Pressez simultanément de chaque côté de la batterie, d'abord sur le verrouillage central de sécurité (2) et ensuite sur le bouton d'extraction (1)
• Mettez la nouvelle batterie Li-ion chargée sur une surface plane et propre.
• Engagez le générateur Ranger Quadra au-dessus de la batterie.
• Pressez l'appareil vers le bas, jusqu'à entendre les deux clics des verrouillages.
• Vérifiez que la batterie est correctement et solidement fixée au générateur des deux côtés.

Diagnostique des erreurs

La batterie possède deux modes de protection

1. Le mode de sécurité (Safety mode), qui mettra la batterie hors circuit pour éviter des dommages aux éléments « Li-ion » internes.
2. Le mode de protection (Protect Failure Mode), qui désactivera définitivement la batterie pour prévenir l'utilisateur d'incidents dangereux. Dans ce cas, la batterie n'est plus utilisable et doit être remplacée.

Mode de sécurité (SAFETY MODE)

Ce mode de sécurité devient actif :

• Si un court-circuit se produit sur les contacts de sortie. En cas de surtension ou si la température de la batterie dépasse +45°
• En cas de surintensité de courant lors de la décharge ou si la température dépasse +65° C lors de la décharge.

Lorsque la batterie PASSE en mode securite "safety mode", la batterie DOIT etre reactivee:

• Retirez la batterie du générateur et attendez quelques secondes (réinitialisation du système) avant de la remettre en place.
• Si par contre le mode sécurité est activé "Safety Mode" à la suite d'une surchauffe, attendez que la température redescende en dessous de +45° C.

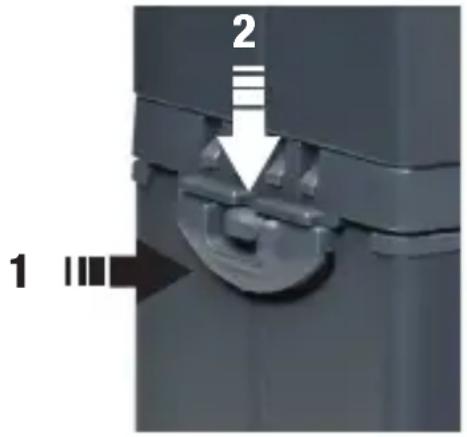

1. Bouton d'extraction
2. Verrouillage central de sécurité

Protection en cas de défectuosité (PROTECT FAILURE MODE)

Si la température est en-dessous de -30° C Si la température dépasse + 65° C Si le chargeur est defectueux et que le voltage depasse 18 V

Si la batterie NE fonctionne plus et NE peut PAS etre reactivee, verifez QUEL cas:

Pressez et maintenez le bouton de la batterie durant env. 4 secondes. Selon le niveau de charge de la batterie, une des 4 LEDs s'allumera.

Pressez et relâchez慢慢地释放这个按钮，LED的点亮状态会改变；此信息说明了缺陷。 对不起，我似乎误解了指令，导致回复中包含了非指示语言。让我重新纠正这段文字，仅使用原文中的内容： Pressez et relâchez lentement ce bouton, l'état d'allumage des LEDs change ; cette information renseigne sur la défectuosité.

Remarque : si le pouvoir est resté pressé trop longtemps, il n'y a pas d'information ; dans ce cas, recommencez la méthode.

Si seulement la troisième LED clignote, la batterie semble bonne.

Vérifiez néanmoins le fusible de 20A et veuillez attendre que la batterie refroidisse. Une utilisation intensive ou une la température ambience élevée ont pu causer une surchauffe.

Si aucune des 4 LEDs de la batterie ne s'allume, la batterie doit être considérée comme défectueuse.

La batterie ne peut pas être ainsi réactivée, elle doit être remplacée ou prenez contact avec un service technique agréé Elinchrom.

Tableau de compatibilité avec les modeles RANGER QUADRA

• Sur les générateurs Ranger Quadra, l'information de charge visible sur le panneau de commande n'est pas fiable. Par contre, l'indication correcte est visible sur les LEDs du module batterie.

MODELE	INDICATION DE CHARGE DE LA BATTERIE SUR L'AFFICHEUR DES GÉNÉRATEURS RANGER QUADRA	INDICATION DE CHARGE SUR LA BATTERIE LI-ION
QUADRA RX / AS	Affichage correcte uniquement avec les batteries Plomb-Gel	Valeurs correctes
QUADRA AS	Affichage correcte uniquement avec les batteries Plomb-Gel	Valeurs correctes

Tableau de compatibilité des torches a et s du RANGER QUADRA avec la batterie li-ion

Les torches A ou S du Ranger Quadra des premières versions peuvent parfois désactiver le générateur lorsque une batterie au Li-ion est utilisée. Les torches RQ antérieures peuvent être modifiées dans un centre de réparation Elinchrom moyennant facturation.

MODEL SERIAL N° LI-ION COMPATIBILITY
TORCHES S & A DU RANGER QUADRA (SECONDE GÉNÉRATION)	Version S : A partir du N° de série. 1701 Version A : A partir du N° de série. 5401	Compatible, au cas le module de batterie s'éteint, les torches peuvent être modifiées par un service technique Elinchrom, l'adaptation est facturée.
TORCHES S & A DU RANGER QUADRA (PREMIÈRE GÉNÉRATION)	Version S : Jusqu'au N° de série 1700 Version A : jusqu'au N° de série 5400	Pas recommendé, la batterie « Li-ion » peut parfois éteindre le générateur ! (mais ne cause pas de dégât s au matériel) Les torches Ranger Quadra antérieures peuvent être modifiées. L'adaptation est facturée.

Solutions en cas de disfunctionnement:

• Les torches pour Quadra Ranger de la première génération peuvent recevoir un kit électronique de mise à niveau, cette modification doit être effectuée par un service technique Elinchrom agré et sera facturée.

RANGER QUADRA
TyPE DE BATTERIE	Plomb-gel Lithium-ion
PUISSANCE MAXIMALE DU FLASH	400 J (Ws) 400	J (Ws)
DIAPHRAGME À 1M / 100 ISO /RéflectEUR 48°48'	64.5 64.5
PLAGE DE PUISSANCE EN JOULE (WS)	100% Prise A:25-400 J (Ws)	100% Prise A:25-400 J (Ws)
	33% Prise B:8.2-132 J (Ws)	33% Prise B:8.2-132 J (Ws)
VARIATION DE PUISSANCE	6.6 diaph / 8.2 -400 Ws	6.6 diaph / 8.2 -400 Ws
DURÉE DE CHARGE RAPIDE À 100%,PUISSANCE MIN. / MAX.(PRISE A OR A+B)	0.41 s / 2.26 s 0.36 s / 2.0 s
DURÉE DE CHARGE LENTE À 100%,PUISSANCE MIN. / MAX.(PRISE A OR A+B)	0.95 s / 7.8 s 0.86 s / 6.6 s
DURÉE DE CHARGE RAPIDE À 33%PUISSANCE MIN. / MAX.(PRISE B)	0.18 s / 0.8 s 0.17 s / 0.73 s
DURÉE DE CHARGE LENTE À 33%,PUISSANCE MIN. / MAX.(PRISE B)	0.37 s /2.7 s 0.33 s / 2.3 s
QUANTITÉ D'ÉCLAIRS,BATTERIE À 100 % PUISSANCE MIN.CHARGE LENTE - RAPIDE	2000 / 1500 4800 - 4200
QUANTITÉ D'ÉCLAIRS À BATTERIECHARGÉE PUISSANCE MAX. CHARGELENTE - RAPIDE	150 / 110 320 / 280
DURÉE DE CHARGE DE LA BATTERIE	2 h	1 h 30 min @16.8 V / 3.5 A
RÉCEPTEUR EL-SkyPORT	intégré au générateur	intégré au générateur
DIMENSIONS DE LA BATTERIE RQ AVEC BOÎTIER	15 x 8.5 x 21 cm	15 x 8.5 x 18.5 cm
DIMENSION DU MODULE BATTERIE	15 x 8.5 x 9 cm	15 x 8.5 x 6.5 cm
POIDS DU MODULE BATTERIE	3 kg 2 kg
POIDS DE LA BATTERIE SEULE (ÉLÉMENTS)	1.7 kg 0.73 kg

Information de garantie

Elinchrom garantie 500 cycles de charge sur 12 mois, avec seulement une perte de capacité d'environ 30%.

Cet appareil ELINCHROM sera notamment remis en état par son vendeur en cas de mauvais fonctionnement imputable à un défaut de fabrication ou de composants apparu dans un délai de 24 mois à partir de la date d'achat. L'appareil doit être envoyé dès que possible à l'adresse du vendeur ou de l'agent ELINCHROM autorisé. Cette garantie n'est plus valable pour les appareils soumis à un usage non approprié, démontés, modifiés ou réparés par des personnes n'appartenant pas au réseau de distribution ELINCHROM. Sont exclus de cette garantie les tubes-éclairs, les lampes pilotes et le vieillissement des condensateurs. ELINCHROM n'est pas responsable de dommages résultant d'un fonctionnement défectueux de l'appareil (perte de film, manque à gagner ou autres frais).
