BEDIENUNGSANLEITUNG LiIon Charger Set Elinchrom

Konformitätserklung 17

CE / Entsorgung und Recycling 17

Zeichenerklarung 18

Sicherheitshinweise 18

Flugreisen 20

AuBeneinsatz 20

Li-lonen Batterie Charakteristik 20

Vor dem Gebrauch 21

Fehlerbehebung 23

Lithium-Ionen Batteriebox Kompatibilität mit Ranger Quadra Generatoren 25

Lithium-Ionen Kompatibilität mit Ranger Quadra A & S Blitzköpfen 26

Ranger Quadra 27

Garantie Information 28

Garantie 71

EINLEITUNG

Lieber Photograph und Fotoenthusiast

Herzlichen Dank, dass Sie sich für die ELINCHROM Ranger Lithium Ion Battery Box entschieden haben.

Die hervorragende Lichtqualität und die technische Leistung des ELINCHROM Ranger Lithium Ion Battery Box beruhen auf langjährigen Erfahrungen auf dem Gebiet der Blitzelektronik und der Herstellung von Blitzanlagen. Elinchrom Blitzlichtprodukte entsprechen den gültigen elektrischen Normen unter Verwendung hochwertiger ausgesuchter Materialien, die Ihnen langfristige Produktivität und Zuverlässigkeit garantieren sollen.

DE

Bitte lesen Sie die Anleitung, die Informationen über die sichere Verwendung und die Funktionen des Gerätes.

BITTE SORGfALTIG LESSEN...

These Anleitung enthalt Fotos von Produkten die ständig weiterentwickelt werden. Von thereof sind Änderungen in Ausstattung, Funktionen und Design jederzeit möglich. Zudem werden Blitzgeräte mit Reflektoren oder Stativen gezeigt, die nicht, oder nur in Einzelfällen zur Grundausstattung eines Blitzgerätes oder eines Sets dazugehören. Aktualisierte Informationen über Blitzgeräte, Zubehör und EL-Skyport sind von der Elinchrom Website zu entnahmen www.elinchrom.com.

Toleranzen der technischen Daten für Baulemente und Messwerte entsprechen den IEC - und EC Normen. Technische Änderungen vorbehalten. Die Werte können durch Messgeräte und Toleranzen in den Baulementenschwanken und sind als Richtwerte zu verstehen und nicht im rechtlichen Sinne als zugesicherte Eigenschaften. Keine Haftung für Druckfehler.

Bewahren Sie diesen Handbuch an einem sicheren Ort auf!

Ihr Elinchrom Team

KONfORMITÄTSERKLÄRUNG

Dieses Gerät entspricht Paragraph 15 der FCC Normen, die folgende Punkte beinhalten:

1. Dieses Gerät verursacht keine Interferenzen die nicht den Normen entsprechen.
2. Dieses Gerät akzeptiert jegliche Interferenzen, auch die, die eventuell Störungen verursachen können.

Product name: Ranger Quadra Lithium Ion Battery Box

E-Mail: [e-mail]

ELINCHROM S.A. erklart hiermit, das die Geräte mit den genannten Modellen nach den einschlädigen EWG, DIN, IEC und FCC Normen geprüft und getestet wurden, sowie allen Vorschriften entsprechchen. Alle notwendigen Prüfungen werden durchgeführt um die Einhaltung und Sicherheit auch während der Serienproduktion zu garantieren.

CE

Dieses Stadioblitzgerät entspricht den Anforderungen der EMV Richtlinie (EMV 2004/108/EC)

Elektromagnetische Verträglichkeit" und (2006/95/EC)"Niederspannungsrichtlinie".

ENTSORGUNG UND RECYCLING

Dieses Gerät wurde weitestgehend aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können. Nach seinem Gebrauch wird das Gerät zurückgenommen,

um es einer Wiederverwendung bzw. wertstofflichen Verwertung zuzuführen, soweit es in einem Zustand zurückgegeben wird, der dem bestimmungsgemäßen Gebrauch entspricht. Nicht verwertbare Geräteile werden sachgemäß entsorgt.

ZEICHENERKLÄRUNG

Wenn these Zeichen verwendet wird Goes um ihre Sicherheit, bzw. um die Sicherheit anderer Personen. Es warnt vor Beschädigungen des Gerätes bzw. Peripheriegeräte. Die Kapitel mit Aufmerksamkeitlesen.

DE

These Zeichen erklärt Zusammeninformationen, Tipps und Gebrauchsanwendungen denen man schrittweise folgen sollen.

SICHERHEITSHINWEISE

WICTIG:

Die Gebrauchsanleitung enthalt wichtige Informationen über ihre Sicherheit und den sicheren Gebrauch von Lithium-lonen Batterien, sowie die Kompatibilität zu älieren Ranger Quadra Modellen und Blitzköpfen.

Die Anleitung soll halten die fehlerhafte Verwendung und Behandlung dieser Batterien zu vermeiden.

GEfAHREN!

Alle genannten Punkte können Überhitzung, Rauchentwicklung, Flüssigkeitsverluste, Explosionen, und Brandgefahr hervorrufen

Die Batteriebox nicht öffnen oder modifizieren. Die interne Elektronik entspricht dem letzten aktuellen Stand der Sicherheitsüberwachung und dem Schutz der Anwender.
Die Plus- / Minuspole nicht mit Metallgegenständen oder Drahten überbrücken. Die Batteriebox immer separat transportieren und nicht mit metallischen Objekten wie Buroklammern, Haarnadeln oder anderen metallischen Objekten verpacken.

Die Batterie nicht in der Höhe von bereits Quellen, wie z.B. Heizlüftern oder unter direktem Sonnenlicht, etc. verwenden oder aufbewahren. Nicht bei Temperaturen um +60^ oder hoher aufladen.
Die Batteriebox darf keinesfalls mit Wasser, Seewasser oder Feuchtigkeit in Berührung kommt. Die Batteriebox muss vor Feuchtigkeit geschützt werden.

Die Batteriebox niemals spitzen, scharfen Objekten oder gar mit dem Hammer bearbeiten. Nicht auf die Batteriebox auftreten!

Niemals die Batteriebox werfen oder schleudern.

Niemals eine beschädigte oder deformierte Batteriebox verwenden.

Falls auslaufende Elektrolyt Flüssigkeiten in ihre Augen gelangen, nicht reiben, sofort mit klarem Wasser spulen und sofort einen Arzt bzw. medizinische Hilfe konsultieren. Nichtbehandelte Berührungen mit Elektrolyt Flüssigkeiten können bleibende schwere Schäden an Augen und Haut verursachen

Die Batteriebox niemals in einen Mikrowellen Ofen legen oder in Druckcontainern verwenden.
- Falls die Batteriebox ausgast, Hitze generiert, sich deformiert, oder sonst wie abnormal während des Gebrauchs, beim Aufbewahren oder der Aufladung verhält, muss�始 das Ladegerät und die Schutzsicherungentaftert werden um die Batteriebox zu deaktivieren.
Die Batteriebox niemals für andere Zwecke oder andere Geräte verwenden. Nur der von Elinchrom spezifizierte Gebrauch mit Elinchrom Quadra Blitzgeräten ist erlaubt.
- Nur das von Elinchrom spezifizierte Multivolt Ladegerätarf zur Aufladung der Batteriebox verwendet werden..
- Falls die Batterieaufladung nicht im Rahmen der angegebenen Zeit möglichst, muss der Ladevorgang abgebrochen werden und die Batteriebox damit nicht wieder verwendet werden.

WARNING

• Dieses Produkt wurde nur für den Einsatz im trockenen entwickelt und sollte niemals mit Wasser oder Schmutz in Berührung kommt.
• Niemals die Batterie oder das Ladegerät während der Aufladung abdecken um eine Überhitzung zu vermeiden.
  Die Batteriebox safer und unerreichbar für Kinder aufbewahren. Niemals Kinder mit der Batteriebox spielen halten!!

FLUGREISEN

Bedingt durch strickte Sicherheitsvorschriftenitte folgenden beachten:

• Vor der Flugreise muss die 20 A Sicherung der Batteriebox entfernt werden um die Batterie zu deaktivieren, und Kurzschlüsse zu vermeiden.
  Die Batteriebox entspricht uneingeschränkt den UN Vorschriften.
  Die Batteriebox erfüllt die UN Handhabungskriterien nach Part III der Richtlinien unter 38.3 für die IATA Gefährlicher Güter Regulationen.
• Immer die beiliegende gedruckte Elinchrom UN-Transportdokumentation der Lithium Batterie bei Flugreisen und sonstigen Transporten beilegen, damit das Sicherheitspersonal im Zweifelsfall Anhaltspunkte verifizieren kann.

AUSSEINSATZ

Die Lithium-Ionen Batterie Elektronik schützt die Batterie.
- Wenn die Batterie unter feuchten Bedingungen eingesetzt wird muss ein Feuchtigkeitsschutz verwendet werden. Die Batteriebox entspricht der IP20 Schutzart.
- Vermeiden Sie plottliche Temperaturschwankung von kalt oder eiskalt zu warm oder hei. Eine Temperaturschwankung verursacht Kondenswasser Bildung, die, die Elektronik und die Batterie zerstoren konnen. Immer erst akklimatisieren lessen bevor die Batteriebox und andere Elektronische Geräte verwendet werden.

LI-IONEN BATTERIE CHARACTERISTIK

Gewicht der Batteriebox inklusive der Batterien	ca. 730 g
Dimensionen (LxBxH) 15 x 8.5 x 6.5 cm	5.91 x 3.35 x 2.55 inch.
Zellen Technologie Lithium-lonen
Batterienergie 48 Wh / 3.3 Ah
Batteriespannung bei voller Ladung 14.4 V / 16.8 V

VOR DEM GEBRAUCH

• Vor dem ersten Gebrauch ist die Batteriebox inaktiv! Erst die Sicherung einsetzen und die Batterie durch volles aufladen aktivieren!! Den Anweisungen unter Batterieaufladung folgen
  Die Batteriebox kann bei Temperaturen von -10^ bis +60^ verwendet werden. Falls die Temperaturen über- oder untersritten werden, deaktiviert die Sicherheitsleuktronik die Batteriebox um die Li-lonen Zellen zu schützen.
  Die Batteriebox kann bei Temperaturen von 0^ bis +45^ , aufgeladen werden. Falls die Temperaturen über- oder untersritten werden, deaktiviert die Sicherheitsleuktronik die Batteriebox um die Li-lonen Zellen zu schützen.
  Die maximal erreichbare Anzahl der Blitze kann von Batterie zu Batterie variieren und hangt vom Alter und der Gebrauchsweise der Batterie ab. Erst nach einigen Ladezyklen steht ist die volle Kapazität der Batterie zur Verfugung.
• Aufgebrauchte Batterien müssen eventuell recycliert werden.itte die ortlichen Entsorgungsbestimmungen beachten.
• Nur das Elinchrom original Multivolt Ladegerätarf für die Aufladung verwendet werden!!

BATTERIEAUflADUNG / SICHERUNG

Die Batterieboxarf nur bei Temperaturen von 0^ bis +45^ aufgeladen werden. Falls die Temperaturen uber- oder untersritten werden, deaktiviert die Sicherheitslektronik die Batteriebox um die Li-lonen Zellen zu schützen.
Die Elinchrom Lithium Batteriebox kann bei jedem Ladezustand nachgeladen werden. Es gibt keinen Memory-Effekt.
- Eine voll geladene Batteriebox muss spätestens alle 6 Monaten nachgeladen werden, um eine Tiefentladung zu verhindern.

1. Die 20 A Sicherung in die Batteriebox einsetzen.
2. Erst das Li-lonen Ladegerät mit der Batterie Box verbinden, dann mit dem Stromnetz.
3. Die Batteriebox laden, bis die GRÜNE LED am Ladegerät aufleuchtet.
4. Um den Ladezustand abzufragen, den Druckknopf an der Batteriebox drücken. Wenn vier grüne LED's aufleuchten, wurde die Batterie 100% aufgeladen.

Die Batteriebox wird von der internen Elektronik voll überwacht und die LED's zeigen den genauen Ladezustand der Batteriebox an, wenn der Druckknopf rechtsiben den LED's kurz gedrück wird. Falls der Ladezustand während der Aufladung geprüft wird, leuchten je nach Ladezustand 1 - 4 LED's auf.

75% -100%
50% -75%
25% - 50%
10% - 25%
< 10%	blinkt

WICHTIG HINWEISE

• Ranger Quadra kann den Ladezustand der Li-lonen Batterien nicht korrekt anziegen. Der korrekte Ladezustand ist aber immer an der Batteriebox selbst abrufbar.
• Für weitere Informationenitte das Kapitel „Lithium-lonen Batteriebox Kompatibilität mit Ranger Quadra Generatoren und Blitzköpfen“ lessen!!

BATTERIEBOX SICHERUNG

Die Batteriebox ist mit einer ATO 20 A Sicherung geschützt, die sich am oberen Gehäusedeckel befindet. Wenn die Batteriebox für Reisen transportiert wird, sollte die Sicherung halten werden und in der Sicherungsablage aufbewahrt werden. Es sind zwei Ablagen vorhanden, eine ist für die Ersatzsicherung!

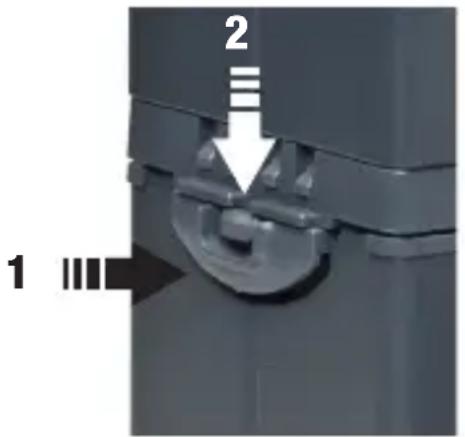

BATTERIEBOX WECHSELN

• Den Ranger Quadra Generator auf einer sauberen, trockenen, ebenen und stabilen Unterlage platzieren.
• Simultan die Sicherheitsverrieglung nach unten und den Druckknopf zum Gehäuse drücken, die Batteriebox trennt sich vom Generator und kann gewechselt werden
• Den Quadra Generator über eine neue geladene Li-lonen Batteriebox platzieren und den Generator sanft auf die Batteriebox drücken, bis rechts und links die Verrieglung deutlich hörbar einrastet.
• Überprüfen, ob die Batteriebox fest mit dem
• Generator verbunden ist, erst dann einschalten!

1. Druckkopf
2. Sicherheitsverriegelung

fEHLERBEHEBUNG

Batteriebox Sicherheitsmodus

1. Im Sicherheitsmodus (Safety Mode), wird die Batteriebox abgeschelt um Schäden an den Li-Ion Zellen zu verhindern. Um die Batteriebox wieder zu aktivieren, muss die Box vom Generator getrennt werden und danach wieder mit dem Quadra Generator verbinden.
2. Im Sicherheitsfehler Modus (Protect Failure Mode), wird die Batteriebox komplett deaktiviert. Aus dem Sicherheitsfehler Modus kann die Batteriebox nicht wieder aktiviert werden. Die defekte Batteriebox muss komplett ersetzt werden.

SICHERHEITSMODUS (SAfETy MODE)

Der Sicherheitsmodus tritt ein,

• bei einem Kurzschluss der Batteriebox Metallkontakte.
• bei Überspannung während des Ladevorgangs, oder wenn die Temperatur während der Aufladung +45^ übersteigt.
• bei Überstrom während der Entladung der Batterie, oder wenn die Temperatur bei der Entladung (im Blitzgebrauch) +65^ übersteigt.

REAKTIVIERUNG DER BATTERIEBOX IM SICHERHEITSMODUS (SAfETy MODE):

Die Batteriebox vom Quadra Generator trennen und nach einigen Sekunden wieder mit dem Gerät verbinden. Das Trennen der Batteriebox entspricht einem RESET der internen Batterieelektronik.

Falls der Sicherheitsmodus durch Übertemperatur aktiviert wurde,itte warten bis die Temperatur unter +45^ gefallen ist.

SICHERHEITSfeHLER MODUS (PROTECT FAILURE MODE) TRITT EIN:

• Bei Temperaturen unter -30°C
• Bei Temperaturen über +65°C
• Falls durch ein defektes Ladegerät der Ladestrom über 18 V steigt.

fALLS DIE BATTERIEBOX IN VERBINDUNG MIT DEM RANGER QUADRA GENERATOR NICT MEHR fUNKTIONIERT, BITTE DEN ANWEISUNGEN FOLGENDEN:

• Den Batteriebox Taster rechtsiben den LED's 4 Sekunden gedrückt halten, je nach Ladezustand leuchten 1 - 4 LED's auf.
• Den Taster(sofort loslassen wenn sich nach 4 Sekunden der Leuchtstatus der LED's ändert und Aufschluss über den Batteriefehler gibt. (Eventuell muss der Vorgang wiederholt werden, falls der Taster zu lange gedrückt wurde und kein Ergebnis sightbar ist.)
• Blink und leuchtet lediglich die 3. LED, wurde kein Fehler gefunden.itte die Sicherung prufen und die Batteriebox abkühlen halten falls sie überhitz wurde.
• Leuchtet keine LED oder jeder andere Leuchtkombination der LED's auf, ist die Batteriebox irreparable, bzw. muss vom Elinchrom Service geprüft werden. Es gibt keine Möglichkeit die Batteriebox aus dieser Sicherheitsfehler Modus zu reactivieren. Die Batteriebox muss komplett ersetzt bzw. repariert werden.

LITHIUM-IONEN BATTERIEBOX KOMPATIBILITÄT MIT RANGER QUADRA GENERAToren

DE

• Ranger Quadra AS und RX Modelle geben keine tatsächige Angaben auf dem Gerätedisplay.
• Der genaue Ladezustand bei älteren Quadra Modellen kann nur an der Batteriebox direkt abgefragt werden. Dazu den Taster rechts darüber den LED's kurz drücken.

MODEL	BATTERIE LADEANZEIGE DES QUADRA GENERATORS	BATTERIEBOX LADEANZEIGE (DIREKT AN DER BATTERIEBOX)
QUADRA RX / AS	Nur Blei-Gel Batterien werden korrekt angezeigt	korrekte Anzeige
QUADRA AS	Nur Blei-Gel Batterien werden korrekt angezeigt	korrekte Anzeige

LITHIUM-IONEN KOMPATIBILITÄT MIT RANGER QUADRA A & S BLITZKÖPfEN

Quadra Blitzköppe RQ A / S der ersten Generation konnen eventuell Li-lonen betriebene Quadra Generatoren abschalten. Sollte das der Fall sein, konnen die Blitzköppe bei einem autorisierten Elinchrom Service modifiziert werden. Diese Service ist nicht kostenlos. In der Tabelle unter sind die Seriennummern der Blitzköppe gelistet, die eventuell nicht kompatibel sein konnten.

MODELL SERIENNUMMER LI-ION KOMPATIBILITÄT
RANGER QUADRA HEAD S & A VERSION (SECOND GENERATION)	S Version: VonSeriennummer 1701 A Version: VonSeriennummer 5401	Kompatibel
RANGER QUADRA HEAD S & A VERSION (fIRST GENERATION)	S Version: Bis Seriennummer 1700 A Version: Bis Seriennummer 5400	Die Li-lonen Batteriebox kann sich unter umständen deaktivieren, nimmt aber keinen Schaden und kann reaktiviert werden.

fALLS BETRIEBSfeHLER AUftretEN...

• Ranger Quadra Blitzköpfde der ersten Generation konnen bei einem autorisierten Elinchrom Service für den Gebrauch mit Li-lonen Batterien gegen Berechnung aufgerüstet werden.

RANGER QUADRA
BATTERIETyP	Blei-Gel Batterie Li-Ion Batterie
FLASH POWER	400 J (Ws) 400	J (Ws)
BLENDE: 1 M / 100 ISO / REFLEKTOR 48°	64.5 64.5
LEISTUNGSREGELBEREICH IN JOULE (WS)	100% A Buchse: 25-400 J (Ws)	100% A Buchse: 25- 400 J (Ws)
	33% B Buchse: 8.2-132 J (Ws)	33% B Buchse: 8.2- 132 J (Ws)
VARIABLE fLIGHT POWER	6.6 Blenden / 8.2 - 400 J (Ws)	6.6 Blenden / 8.2 - 400 J (Ws)
BLITZBEREITSCHAFT, 100% SCHNELL BEI MIN. / MAX. LEIST. / BUCHSE A ODER A+B	0.41 s / 2.26 s 0.36 s / 2.0 s
BLITZBEREITSCHAFT, 100% LANGSAM BEI MIN. / MAX. LEIST. / BUCHSE A ODER A+B	0.95 s / 7.8 s 0.86 s / 6.6 s
BLITZBEREITSCHAFT, 33% SCHNELL BEI MIN. / MAX. LEIST. / BUCHSE A	0.18 s / 0.8 s 0.17 s / 0.73 s
BLITZBEREITSCHAFT, 33% LANGSAM BEI MIN. / MAX. LEIST. / BUCHSE B	0.37 s /2.7 s 0.33 s / 2.3 s
BLITZE MIN. LEISTUNG LANGSAM / SCHNELL	2000 / 1500 4800 - 4200
BLITZE MAX. LEISTUNG LANGSAM / SCHNELL	150 / 110 320 / 280
BATTERIE SCHNELLAUFLADUNG	2 h	1 h 30 min @ 16.8 V / 3.5 A
EL-SkyPORT EMPfÄNGER	Integriert Integriert
DIMENSION: QUADRA + BATTERIEBOX	15 x 8.5 x 21 cm	15 x 8.5 x 18.5 cm
DIMENSION: BATTERIEBOX	15 x 8.5 x 9 cm	15 x 8.5 x 6.5 cm
GESAMTGEWICHT: QUADRA + BATTERIEBOX	3 kg 2 kg
GEWICHT: BATTERIEBOX	1.7 kg 0.73 kg

Elinchrom gewährt 12 Monate Garantie auf die Li-Ionen Batteriebox, mit 500 Aufladungszyklen bei einem Kapazitätsverlust von ca. 30% .
