INTRODUCTION

Caro fotografo,

Grazie per aver acquistato la ELINCHROM Ranger Lithium Ion Charger. Tutti i prodotti Elinchrom sono fabbricati con le technologie più avanzate. I componenti sono stati accuratamente selezionati per assicurare la miglior qualità e l'apparecchiatura è stata sopposta a numerousi controllingi sa durante che dopo la produzione. Siamo certi che questo prodotto può garantirLe un servizio affidavitabile per molti anni.

Si prega di leggere attendamente le istruzioni prima dell'uso, per garantire la massima sicurezza e sfruttare al meglio i numerousivantaggi del prodotto.

II team Elinchrom

SI PREGA DI LEGGERE ATTENTAMENTE LE NOTE AL PRESENTE MANUALE...

In questo manuale possono comparire immagini di prodotti completi di accessori che non sono forniti di seri e con i set o i singoli articoli della gamma.

Le configurazioni dei set e dei singoli articoli Elinchrom possono variare nella preavviso e a seconda dei paesi.

Per le configurazioni disponibili, consultare il site www.elinchrom.com.

Per maggiori dettagli, aggiornamenti o novità sui sistemi Elinchrom, visitare regolarmente il site web Elinchrom. Nella sezione "Support", è possibile scaricare le guide all'uso e le specifiche tecniche più aggiornate.

I dati tecnici, le caratteristiche e le funzioni dei flash, degli accessori e del sistema EL-Skyport Elinchrom possono essere modificati alla preavviso.

I valori indicati possono variare a seconda delle diverse tolleranzi dei componenti utilizzati o degli strumenti di misura.

Le caratteristiche tecniche dei prodotti sono suscettibili di modifiche alla preavviso. Si declina qualsiasi responsabilita per eventuali errori di stampa.

Conservare il presente manuale d'uso per consulazione.

DICHIARAZIONE DI CONFORMITA

La presente apparecchiatura è conforme alla Parte 15 delle norme della Federal Communication Commission (FCC) degli Stati Uniti. Il funzionamento è soggetto alle due condizioni seguenti:

1. il dispositivo non deve causare interferenze dannose;
2. il dispositivo deve essere in grado di tollerare qualsiasi interferenza passiva, comprese哪些 che possono causare un funzionamento indesiderato.

Product name: Ranger Quadra Lithium Ion Battery Box

ELINCHROM dichiara che l'apparecchiatura contraddistinta dal nome commerciale e dal numero del modello sopra indicati è stata testata in conformità alla vigente normativa FCC e che sono state adottate e attuate tutte le misure necessarie al fine di garantire che tutti gli esemplari della suddetta apparecchiatura continuino a essere conformi ai requisiti FCC.

MARCHIO CE

L'apparecchiatura fornita è conforme ai requisiti delle direttive EMC 2004/108/CE sulla compatibilità elettromagnetica e 2006/95/CE sui dispositivi a bassa tensione.

La presente apparecchiatura è stata realizzata in conformità ai più elevati standard di produzione utilizzato materiali che possono essere riciclati o

smaltiti perché arrecare danno all'ambiente. L'apparecchiatura può essere resa al produttore per il riciclaggio dopo l'uso, a condizione che venga restituita in condizioni compatibili con il normale utilizzato. Eventuali componenti non riciclabili saranno smaltiti con modalità a basso impatto ambientale.

Per qualsiasi domanda relativa alle modalità di smaltimento, si prega di contattare la filiale o il distributore ELINCHROM più vicino (consultare il nostro site web per l'elenco completo di tutti i distributori ELINCHROM nei vari paesi del mondo).

NOTE E CONVENZIONI

Il significato dei symboli e dei caratteri utilizzati nel presente manuale è il seguente:

Prestare particolare attenzione al testo contrassegnato da questo significato. Il mancato rispetto di但这a avvertenza può mettere in pericolò la vita dell'utente e causare gravi danni all'apparecchiatura o ad altri strumenti.

Questo symbolo indica informazioni supplementari, note e suggerimenti. Il testo contrassegnato da questo symbolo describes delle attività che devono essere eseguite nell'ordine indicato.

Le virgolette sono utilizzate perindicare termini specifici o i nomi dei capitoli.

NORMEDI SICUREZZA PER L'UTENTE

Prima di utilizzato per la prima volta il box batteria al litio, leggere attendamente quello manuale d'uso.

Important:

Per la vostra sicurezza, si raccomanda di rispetto delle le avventenze fornite nel manuale. Le informazioni riportate di seguito sono mirate a sottolineare i potenziali pericoli per la sicurezza associati a un uso improprio, alla errata applicazione o al danneggiamento delle batterie al litio. Quando si utilizza il box batteria al litio, si prega di prestare grande attenzione alle informazioni riportate in questa sezione.

Tutti quosti sunti sono soggetti a perdite di acido, surriscaldamento, emissioni di fumo, esplosione e/o incendio.

PERICOLO!

• Non smontare, après o modificare il box batteria. Il box batteria è dotato dei più moderni dispositivi di sicurezza/protezione.

Non collegare i morsetti positivo (+) e negativo (-) con un oggetti metallico (filo, ecc.). Non trasportare o riporre il box batteria insieme a oggetti metallici (collane, forcine per capelli, ecc.).
Non utilizzato, caricare o lasciare il box batteria vicino a una fonte di calore (fuoco, fornello, ecc., con temperature pari o superiori a 60^ ) o alla luce diretta del sole.
Non immershere il box batteria in acqua dolce o salata ed evitare che si bagni. In tal caso, proteggere adeguatamente il box batteria.
Non forare il box batteria con chiodi o altri oggetti appuntiti, percuoterlo con un martello o salirvi sopra con i piedi.
Non percuotere o lanciare il box batteria.
Nonutilizzare il box batteria se appeare danneggiato o deformato.
Non strofinare gli occhi in caso di contatto accidentale con l'elettrolita fuoriuscito dal box batteria. Sciacquare gli occhi con acqua corrente pulita e consultare immediatamente il medico. In caso contrario, possono verificarsi danni alla vista.
- Non introduire il box batteria in un forno a microonde o in un contentatore in pressione.
- Se il box batteria emana odori, genera calore, appare scolorito o deformato o presenta comunique un aspetto anomalo durante l'uso, la ricarica o lo stoccaggio, rimuoverlo immediatamente dal generatore o dal caricabatterie e interromperne l'utilizzo. Togliere il fusabile per disattivare la batteria al litio.
- Non utilizzato il box batteria per scopi diversi da quelli specificati. Utilizzato il box batteria esclusivamente con apparecchiature Elinchrom!
- Per ricaricare il box batteria, utilizzato solo l'apposto caricabatterie Elinchrom.
- Se, trascorso il periodo di tempo previsto per questa operazione, la ricarica non è completa, non ricaricare ulteriormente la batteria e scollegare immediatamente il caricabatterie. Non utilizzato una batteria difettosa.

ATTENZIONE

• Questo prodotto è progettato esclusivamente per l'utilizzo in ambienti asciutti e non deve venire a contatto con acqua o polvere. Proteggere il box batteria dall'umidità!

• Per evitarne il surriscaldamento, non copire il prodotto durante l'utilizzo generale o durante la ricarica!

• Riporre il box batteria in un luogo al di fuori della portata dei bambini. Assicurarsi inoltre che i bambini non giochino con il box batteria o con il generatore.

TRASPORTO E VIAGGI AEREI

Nel rispetto delle rigorose norme di sicurezza in vigore, si prega di:

• Togliere il fusibile da 20 A alla parte superiore del box batteria, in modo da evitare cortocircuito.
• Il box batteria è pienamente conforme alla normativa UN.
  Il box batteria è pienamente conforme a quanto specificato nella sottosezione 38.3 della terza parte del Manuale delle prove e dei criteri redatto dalle Nazioni Unite in riferimento alla normativa IATA che regolamenti le merci pericolose.
• In viaggio, insieme al box batteria al litio portare sempre con se una copia stampata della documentazione delle Nazioni Unite in materia di trasporto. Tale documentazione può evitarvi ridardi o problemi con lo spedizione o il personale addetto alla sicurezza negli aeroporti.

UTILIZZO IN ESTERNI

• I circuiti della batteria al litio sono predisposti per proteggere il prodotto.
• In presenza di umidità, coprire o proteggere in altri modo la batteria. La protezione dall'umidità è a norma IP 20.
• Se il box batteria è stato esesto a temperature molto bajo o se se vi è stata un'esposizione improvvisa ad aria calda o umida, si possono verificare condense e malfunzionamenti.

CARATTERISTICHE DELLA BATTERIA AL LITIO

Peso (nel box batteria è inclusa la batteria)	approx. 730 g
Dimensioni (L x P x A) 15 x 8.5 x 6.5 cm	5.91 x 3.35 x 2.55 inch.
Tecnologia delle celle loni di litio
Energia della batteria 48 Wh / 3.3 Ah
Tensione normale / max. 14.4 V / 16.8 V

PRIMA DELL'USO

• Prima di iniziare qualiasi operazione, occorre innanzi tutto insere il fusabile della batteria e quindi caricare completamente il box batteria per l'attivazione, seguendo le istruzioni riportate nel capitolo "Carica della batteria / Fusabile"!
• Il box batteria può essere utilizzato a temperature ambiente da -10 a 60^ . Al superamento di questi valori, il circuito di sicurezza del box batteria interromperà qualsiasi contatto per evitare danni alle celle agli ioni di litio.
• Il box batteria può essere ricaricato a temperature ambiente da 0 a 45^ . Al superamento di questi valori, il circuito di sicurezza del box batteria interromperà qualsiasi contatto per evitare danni alle celle agli ioni di litio.
  Il numero di flash può variare da batteria a batteria (a seconda dell'età, della velocità di ricarica, ecc.).
• Anche le caratteristiche delle batterie nuove posso sono variare. N.B.: la batteria raggiunge la piena capacità solo dopo alcuni cicli di carica.
• Le batterie usate devono essere correttamente smaltite. Verificare le disposizioni vigenti a livello locale!
• Utilizzare solo il caricabatterie multitensione originale per batterie al litio Elinchrom!

CARICA DELLA BATTERIA / fUSIBILE

• La batteria può essere ricaricata a temperature ambiente da 0 a 45^ . Al superamento di questi valori, il circuito di sicurezza del box batteria interromperà qualsiasi contatto per evitare danni alle的那一 li di litio.
• La batteria al litio può essere ricaricata in qualsiasi momento, in quanto non è soggetta a effetto memoria.

• Un box batteria che sia stato precedentemente sottoposto a una carica completenesse devese ricaricato al più tardi agli 6 mesi.

• Inserire il fusibile da 20 A nel box batteria.

• Collegare il caricabatterie Elinchrom prima al box batteria e poi all'alimentazione di rete.
• Ricaricare il box batteria fino a quando l'indicatore luminoso sul caricabatterie Elinchrom diventa di colore verde.
• Premere il pulsante sul box batteria per verificare se la capacité della batteria è del 100% (4 LED verdi).
• Scollegare il caricabatterie prima dall'alimentazione di rete e poi alla batteria.

Il box batteria è dotato di un circuito di controllo completamente integrato che permette all'utente di conoscere esattamente la capacité residua della batteria premendo il pulsante situato alla destra dei LED sul box batteria. Se si controllingla livello di carica nelle la batteria si sta ricaricando, il numero di LED (da 1 a 4) che si accendono variera a seconda della carica raggiunta e l'ultimo dei LED accesi lampeggerà.

75% -100%
50% -75%
25% - 50%
10% - 25%
< 10%	lampeggia

IT

IMPORTANT

Le versioni di Ranger Quadra non migliorano il livello preciso di carica sul display in alto quando il box batteria è collegato. In quello caso, il livello preciso di carica può essere verificato direttamente sul box batteria premendo brevamente il pulsante alla destra dei LED.
- Per ulteriori informazioni, si prega di leggere il capitolo relativo alla compatibilità delle batterie al litio con i generatori e le torque Ranger Quadra.

fUSIBILI DEL BOX BATTERIA

Il box batteria è dotato di fusabile ATO da 20 A. La parte superiore del box batteria prevede un alloggamento per due fusibili ATO da 20 A. Durante il trasporto in generale e nei viaggi aerei in particolare, rimuovere il fusabile per disattivare il box batteria e collocarlo nell'alloggamento libero!

SOSTITUZIONE DEL BOX BATTERIA

• Collocare il generatore Ranger Quadra su una superficie pianà, asciutta e pulita.

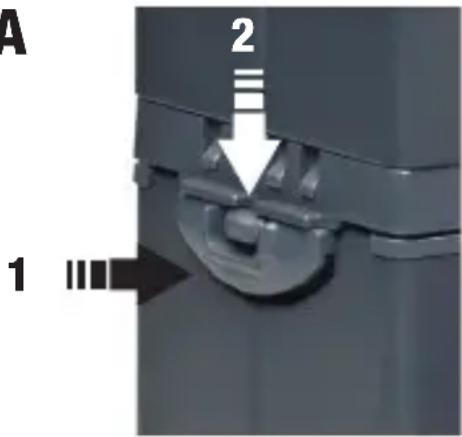

  Contemporaneamente premere il blocco centrale di sicurezza prima di premere sugli sblocchi sterni per scollegare il box batteria.
• Collocare il nuovo box batteria al litio carico su una superficie pulita.
• Posizione il vano batteria del generatore Ranger Quadra al di sopra del box batteria.
• Premere delicatamente il generatore Ranger Quadra verso il basso fino a udire due scatti (destro / sinistro) che attivano il meccanismo di bloccaggio.
• Controllare che il box batteria sia correttamente collegato su entrambi i lati del generatore.

1. Pulsante
2. Blocco di sicurezza

RISOLUZIONE DEI PROBLEMI

Il box batteria offre due modalità di protezione.

1. Modalità di sicurezza: disattiva il box batteria per evitare danni
2. Modalità di protezione dai guasti: disattiva il box batteria per evitare pericoli all'utente. Una volta attivata esta modalità, il box batteria non può essere riattivato.

MODALITA DI SICUREZZA

La modalità di sicurezza si attiva...

Se si verifies un corto circuito sui contatti di uscita.
- Se si verifies una sovratensione durante la carica o la temperatura supera 45^ C durante la carica.
- Se si verifies una sovracorrente durante la scarica o la temperatura supera i 65^ durante la scarica.

Una volta attivata la "modalità di sicurezza", il box batteria può essere riattivato:

Rimuovere il box batteria dal genereatore per resettare il circuito di protezione interna e dato alcuni secondi collegare nuovamente il box batteria al genereatore.

Se la modalità di sicurezza è stata attivata da un surriscaldamento del box batteria, attendere fino a quando quest'ultimo si sua raffreddato e la temperatura sua scesa al di sotto di 45^ .

MODALITA DI PROTEZIONE DAI GUASTI

Se la temperatura è inferiore a -30 °C
Se la temperatura è superiore a 65^
Se la tensione del caricabatterie e superiore a 18 V

SE IL BOX BATTERIA NON PUO ESSERE RIATTIVATO, VERIFICARE CHE NON SIA STATA ATTIVATA LA MODALITA DI PROTEZIONE DAI GUASTI:

Premere e tenere premuto il pulsante dello stato della batteria per circa 4 secondi. A seconda del livello di carica della batteria, potranno accendersi da 1 a 4 LED.

Rilasciare il pulsante non appena lo stato dei LED cambia; perché indica la presenza di un guasto. (ripetere l'operazione nel caso in cui il pulsante sia rimasto premuto troppo a lungo).

Se lampeggia solo il LED 3, non sono presenti guasti nel box

battery. Controllare semplicamente il fusabile e attendere che il box batteria si sua raffreddato. Il box batteria può surriscaldarsi a causa di un utilizzo extremamente intenso o a causa di temperature ambiente molto elevate.

Se non si accende nessun LED o se si illumina qualsiasi altra combinazione di LED, il box batteria è guasto. La "modalità di protezione dai guasti" è attiva. Il box batteria non può essere riattivato e deve essere sostituito; in alternatively, contattare un rappresentante dell'assistenza autorizzata Elinchrom.

COMPATIBILITA DELLE BATTERIE AL LITIO CON I GENERATORI E LE TORCE RANGER QUADRA

TABELLA DELLA COMPATIBILITA DELLE BATTERIE AL LITIO PER I MODELLI RANGER QUADRA

• Tutte le versioni di Ranger Quadra non migliorano il livello preciso di carica sul display in alto quando il box batteria è collegato. In quello caso, il livello preciso di carica più essere verificato direttamente sul box batteria premendo brevamente il pulsante alla destra dei LED.

MODELLO	INDICATORE DELLA CARICA DELLA BATTERIA SUL DISPLAY DEL GENERATORE RANGER QUADRA	INDICATORE DELLA CARICA DELLA BATTERIA SUL BOX BATTERIA
QUADRA RX / AS	Visualizzazione della carica corretta con batterie al piombo-gel	Valori corretti
QUADRA AS	Visualizzazione della carica corretta con batterie al piombo-gel	Valori corretti

TABELLA DELLA COMPATIBILITA DELLE BATTERIE AL LITIO PER I MODELLI RANGER QUADRA A E S

Sulle versioni precedenti delle force Ranger Quadra A/S, l'utilizzo di una batteria al litio può provocare lo spegnimento dell'apparecchio. Queste force sono essere modificate solo dai tecnici dell'assistenza autorizzata Elinchrom! La Modifications è soggetta a sovrapprezzo.

MODELLO N° SERIE	COMPATIBILITA DELLA BATTERIA AL LITIO:
TORCIA RANGER QUADRA VERSIONE S E A (SECONDA GENERAZIONE)	Versione S: da N°serie 1701 Versione A: da N°serie 5401	Compatible; se il box batteria si spegne, è possibile modificare le torque RQ. La Modifications è soggetti a sovrapprezzo.
TORCIA RANGER QUADRA VERSIONE S E A (PRIMA GENERAZIONE)	Versione S: fino a N°serie 1700 Versione A: fino a N°serie 5400	La batteria al litio più spegnersi! Queste versioni più vecchie delle torque RQ possono essere modificate. La Modifications è soggetti a sovrapprezzo.

SOLUZIONI IN CASO DI MALFUNZIONAMENTO:

• Le torque Ranger Quadra di prima generatione possono essere modificate dall'assistenza autorizzata Elinchrom con uno speciale kit elettronico di aggiornamento. Questo intervento è soggetto a sovrapprezzo.

RANGER QUADRA
TIPO DI BATTERIA	Lead-Gel PB Battery	Li-Ion Battery
POTENZA FLASH	400 J (Ws) 400	J (Ws)
DIAfRAMMA A 1 M, 100 ISO, CON RIFLETTORE 48°	64.5 64.5
INTERVALLO POTENZA	100% A Output: 25-400 J (Ws)	100% A Output: 25-400 J (Ws)
	33% B Output: 8.2-132 J (Ws)	33% B Output: 8.2-132 J (Ws)
GAMMA REGOLAZIONE POTENZA	6.6 f-stop / 8.2 - 400 Ws	6.6 f-stop / 8.2 - 400 Ws
RICARICA 100% VVELOCE A POTENZA MIN. / MAX. (USCITA A O A+B)	0.41 s / 2.26 s 0.36 s / 2.0 s
RICARICA 100% LENTA A POTENZA MIN. / MAX. (USCITA A O A+B)	0.95 s / 7.8 s 0.86 s / 6.6 s
RICARICA 33% VVELOCE A POTENZA MIN. / MAX. (USCITA B)	0.18 s / 0.8 s 0.17 s / 0.73 s
RICARICA 33% LENTA A POTENZA MIN. / MAX. (USCITA B)	0.37 s /2.7 s 0.38 s / 2.3 s
NUMERO DI FLASH A BATTERIA CARICA A POTENZA MIN., RICARICA LENTA / VELOCE	2000 / 1500 4800 - 4200
NUMERO DI FLASH A BATTERIA CARICA A POTENZA MAX., RICARICA LENTA / VELOCE	150 / 110 320 / 280
CARICABATTERIE RAPIDO: TEMPO DI RICARICA	2 h	1 h 30 min @ 16.8 V / 3.5 A
EL-SkyPORT	Built-In Built-In
DIMENSION: RQ INCLUDING BATTERY BOX	15 x 8.5 x 21 cm	15 x 8.5 x 18.5 cm
DIMENSIONI: BOX BATTERIA	15 x 8.5 x 9 cm	15 x 8.5 x 6.5 cm
PESO: GENERATORE RANGER QUADRA CON BOX BATTERIA	3 kg 2 kg
PESO: BOX BATTERIA	1.7 kg 0.73 kg

INFORMAZIONI PER LA GARANZIA

Elinchrom garantisce 500 cicli di carica in 12 mesi con una perdita di capacité di circa il 30% .

Índice

ES

Introduccion 58

Questo prodotto ELINCHROM sare riparato Gratisamente da un agente della casa produttrice se durante un periodo di 24 mesi alla data dell'acquisto il suo funzionamento è danneggiato da un difetto di fabbricazione o di materiale. Il prodotto difettoso dovrè essere inviato immediatamente a un centro autorizzato o ad un rappresentante ELINCHROM. Questa garanzia non si applica ad apparecchiature usate in modo non conforme, che sono state smontate, su cui hanno operato o che sono state riparate da personale non appartenente alla rete di distribuzione ELINCHROM. Parimenti alla non copre lampadine per flash, lampade e il normale ammortamento dei condensatori. Non ci si assume la responsabilità di danni derivanti da un funzionamento insoddisfacente dell'apparecchio come pellicole rovinate o spese similari.
