Caractéristiques	Détails
Type de produit	Serveur NAS
Capacité de stockage	Jusqu'à 32 To (avec 4 disques de 8 To)
Nombre de baies	4 baies pour disques durs
Type de disques pris en charge	Disques durs SATA III
Protocole de réseau	Ethernet Gigabit
Système d'exploitation	Buffalo NAS Navigator 2
Fonctionnalités RAID	RAID 0, 1, 5, 6, 10, JBOD
Connectivité USB	2 ports USB 3.0
Dimensions	220 x 180 x 220 mm
Poids	3,5 kg
Consommation électrique	Environ 60 W (en fonctionnement)
Garantie	2 ans
Utilisation recommandée	Stockage et partage de fichiers en réseau, sauvegarde de données
Maintenance	Remplacement des disques durs, mise à jour du firmware
Sécurité	Chiffrement des données, accès par mot de passe
Informations supplémentaires	Compatible avec Windows, macOS et Linux

FOIRE AUX QUESTIONS - TeraStation 5810DN BUFFALO

Comment configurer le BUFFALO TeraStation 5810DN pour la première fois ?

Pour configurer le BUFFALO TeraStation 5810DN, branchez-le à une source d'alimentation, connectez-le à votre réseau via un câble Ethernet, puis utilisez l'assistant de configuration disponible sur le CD fourni ou via le portail web en accédant à l'adresse IP assignée.

Que faire si le TeraStation ne s'allume pas ?

Assurez-vous que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de changer de prise ou de câble d'alimentation. Si le problème persiste, contactez le support technique.

Comment accéder aux fichiers sur le TeraStation depuis un ordinateur ?

Pour accéder aux fichiers, connectez-vous au réseau sur lequel le TeraStation est configuré, puis ouvrez l'explorateur de fichiers et entrez l'adresse IP du TeraStation dans la barre d'adresse. Vous pouvez également mapper le lecteur avec l'adresse réseau.

Comment réinitialiser le BUFFALO TeraStation 5810DN aux paramètres d'usine ?

Pour réinitialiser le TeraStation, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Pourquoi mon TeraStation ne se connecte-t-il pas au réseau ?

Vérifiez les connexions Ethernet, assurez-vous que le câble est en bon état et que l'appareil est connecté à un routeur fonctionnel. Vérifiez également les paramètres réseau du TeraStation.

Comment sauvegarder les données sur le TeraStation ?

Utilisez le logiciel de sauvegarde fourni ou configurez une tâche de sauvegarde via l'interface web du TeraStation pour sauvegarder des données sur un autre périphérique ou un service cloud.

Quel format de disque dur est compatible avec le BUFFALO TeraStation 5810DN ?

Le BUFFALO TeraStation 5810DN est compatible avec les disques durs SATA de 3,5 pouces. Assurez-vous que les disques sont au format NTFS pour une utilisation optimale.

Comment mettre à jour le firmware du TeraStation ?

Accédez à l'interface web du TeraStation, allez dans le menu 'Maintenance', puis 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la dernière version du firmware.

Que faire si le TeraStation émet des bips ?

Les bips peuvent indiquer un problème matériel. Consultez le manuel d'utilisation pour identifier le code de bip et suivez les recommandations pour résoudre le problème.

Comment changer le mot de passe de l'administrateur ?

Connectez-vous à l'interface web du TeraStation, allez dans 'Paramètres', puis 'Utilisateurs'. Sélectionnez l'administrateur et modifiez le mot de passe selon vos préférences.

MODE D'EMPLOI TeraStation 5810DN BUFFALO

Stockage en réseau (NAS)

TeraStation 5010

Manuel d'utilisation

Veuillez vous assurer de lire ce manuel et d'en suivre les procédures avant toute utilisation. En cas de question à propos de ce produit, appelez le numéro de téléphone indiqué sur la déclaration de garantie ou sur l'emballage. Veuillez conserver le présent manuel, la déclaration de garantie ainsi que l'emballage.

www.buffalo-technology.com

35021131-11

2017,07

Table des matières

Chapitre 1 Démarrage....9

Schémas....9

Modèles de bureau à 2, 4 ou 8 batteries de disques ......9

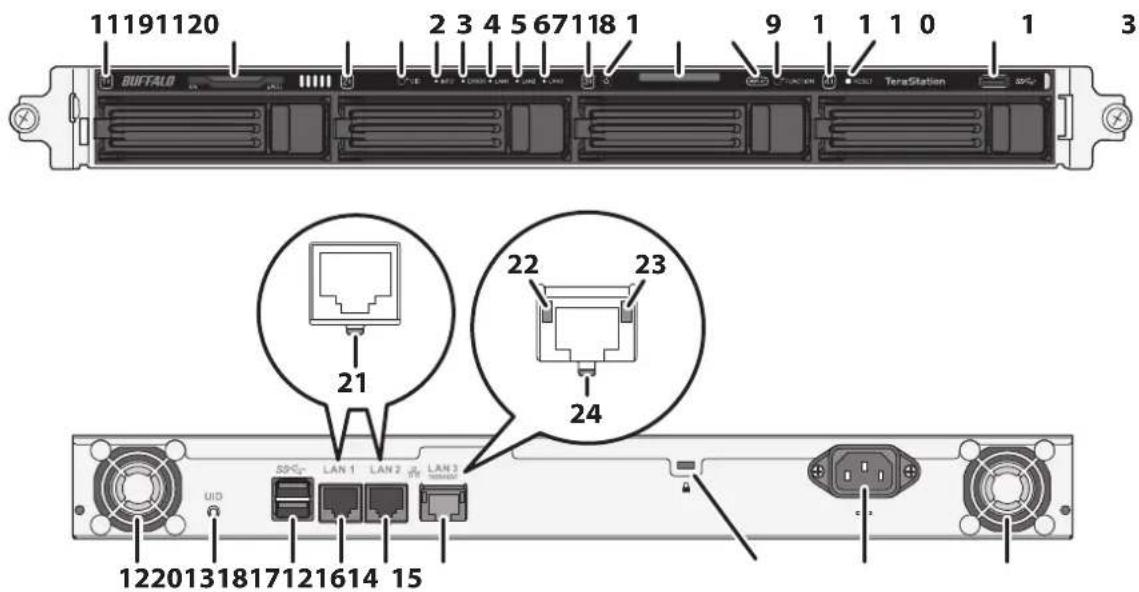

Modèles de montage de rack à 4 batteries de disques....12

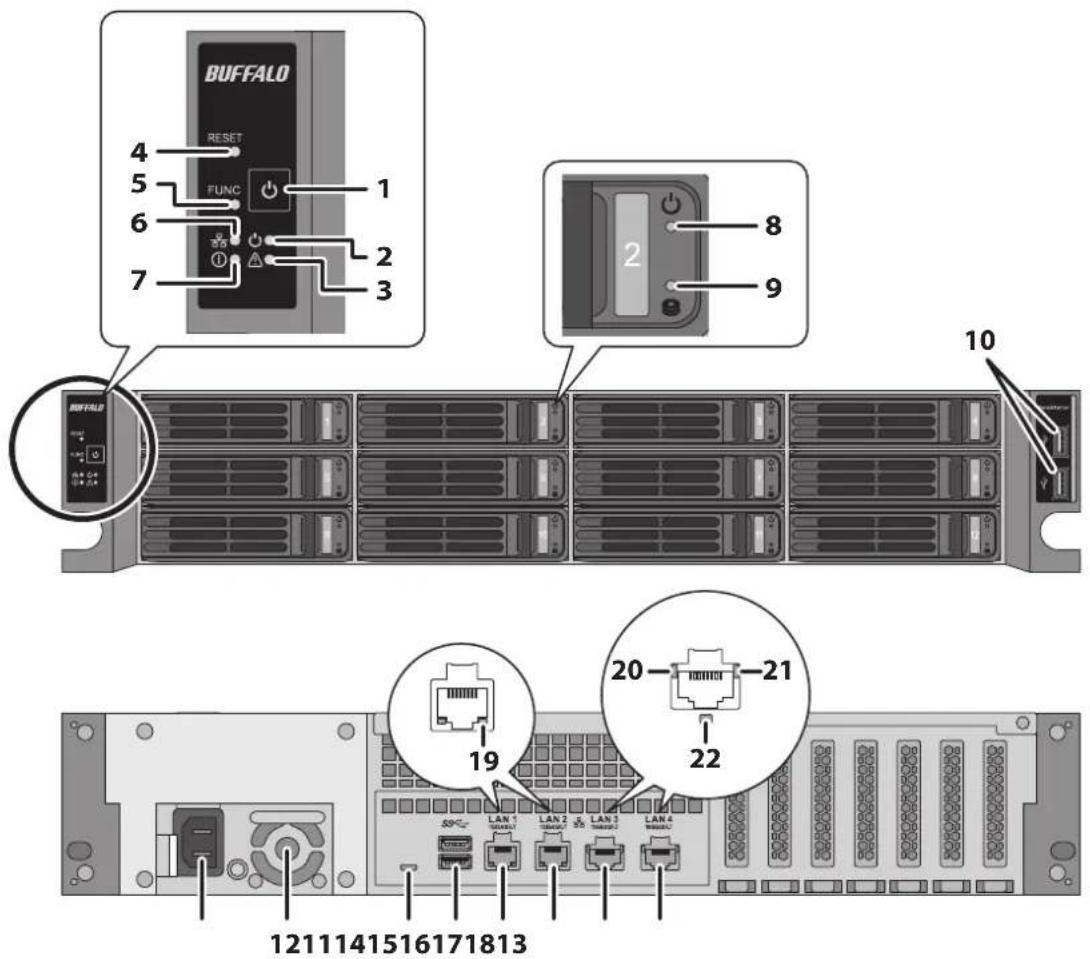

Modèles de montage de rack à 12 batteries de disques....14

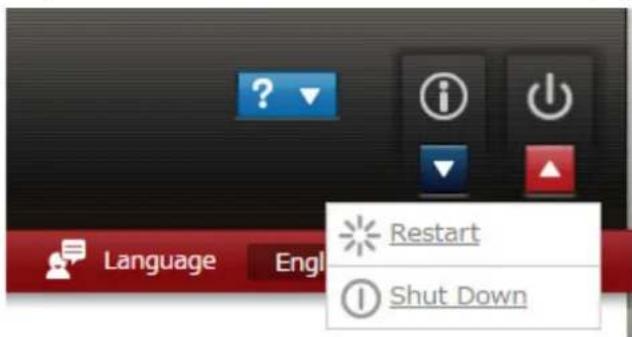

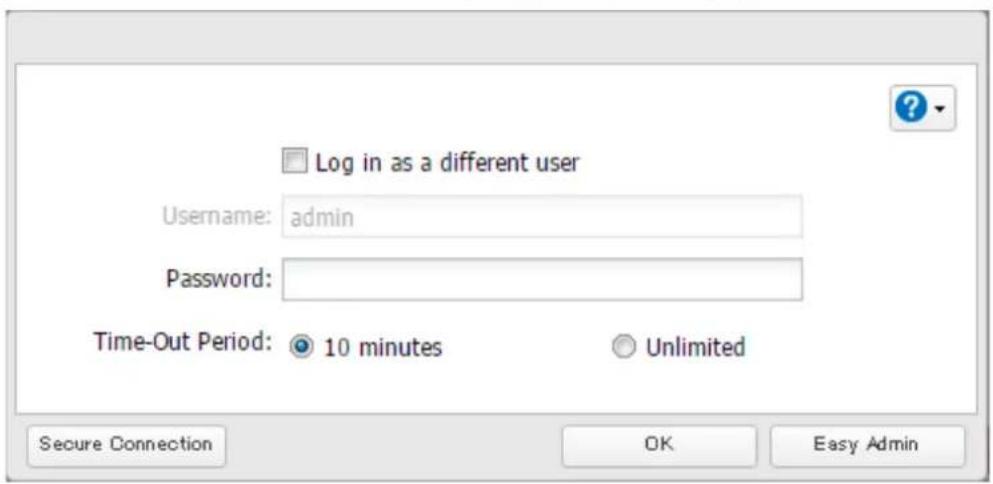

Mise sous tension et hors tension de la TeraStation .... 16

Création d'un disque de réinitialisation....19

Chapitre 2 Configuration .... 20

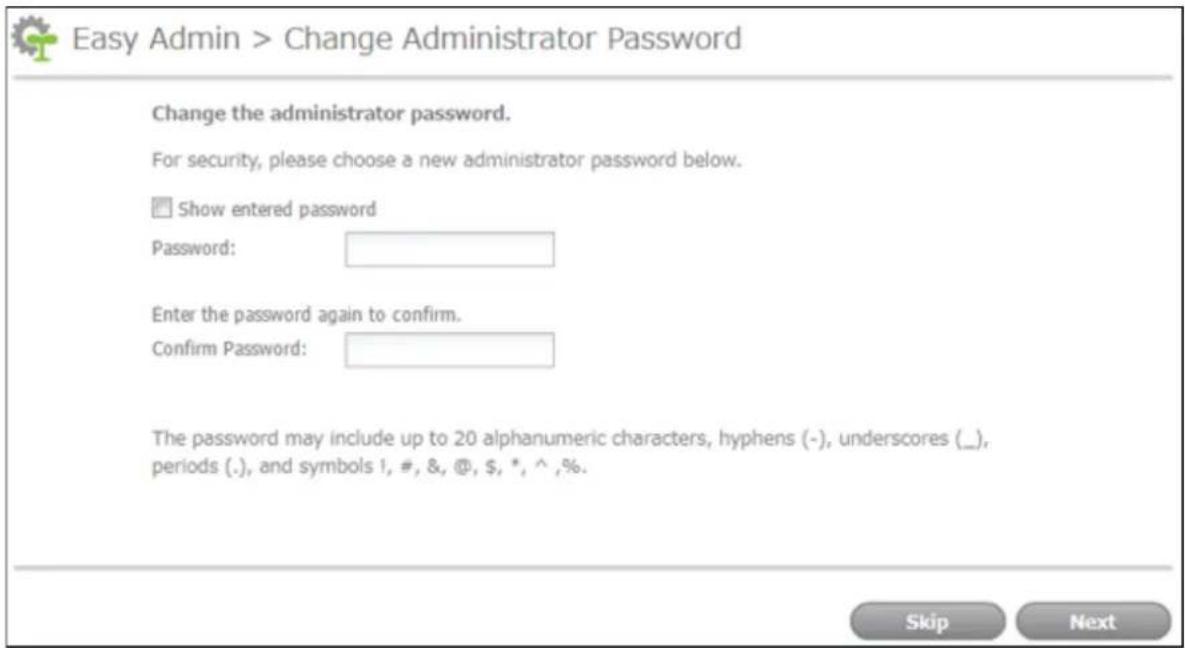

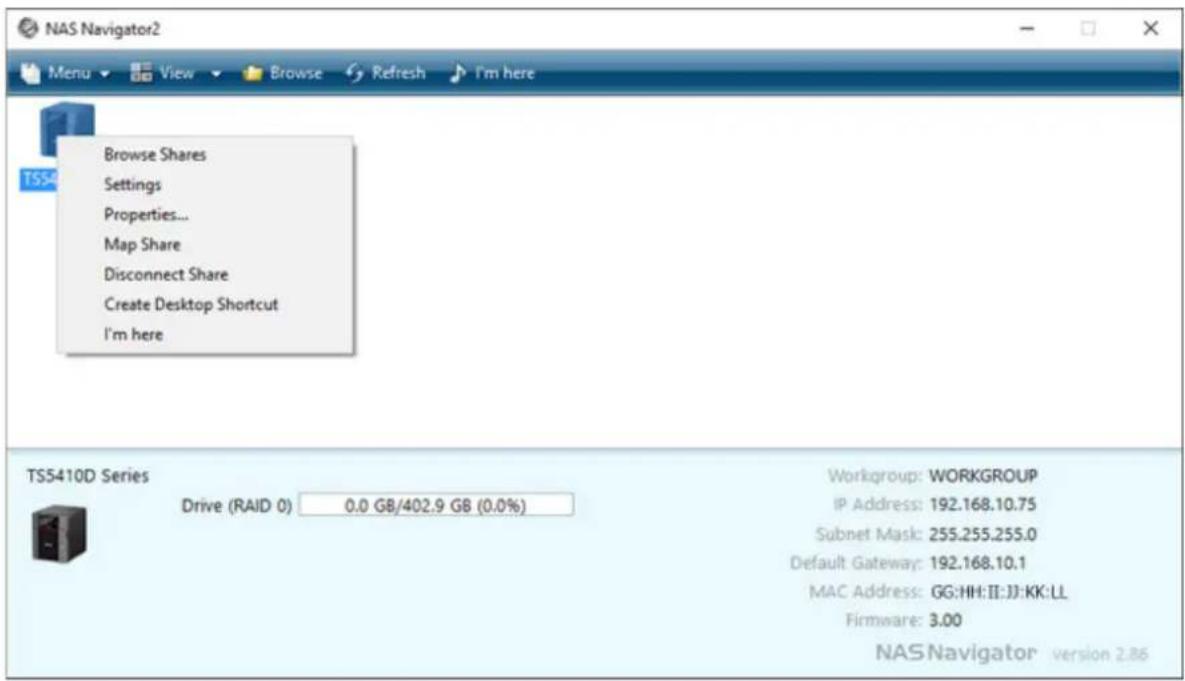

Configuration via l'assistant de configuration initiale ...... 20

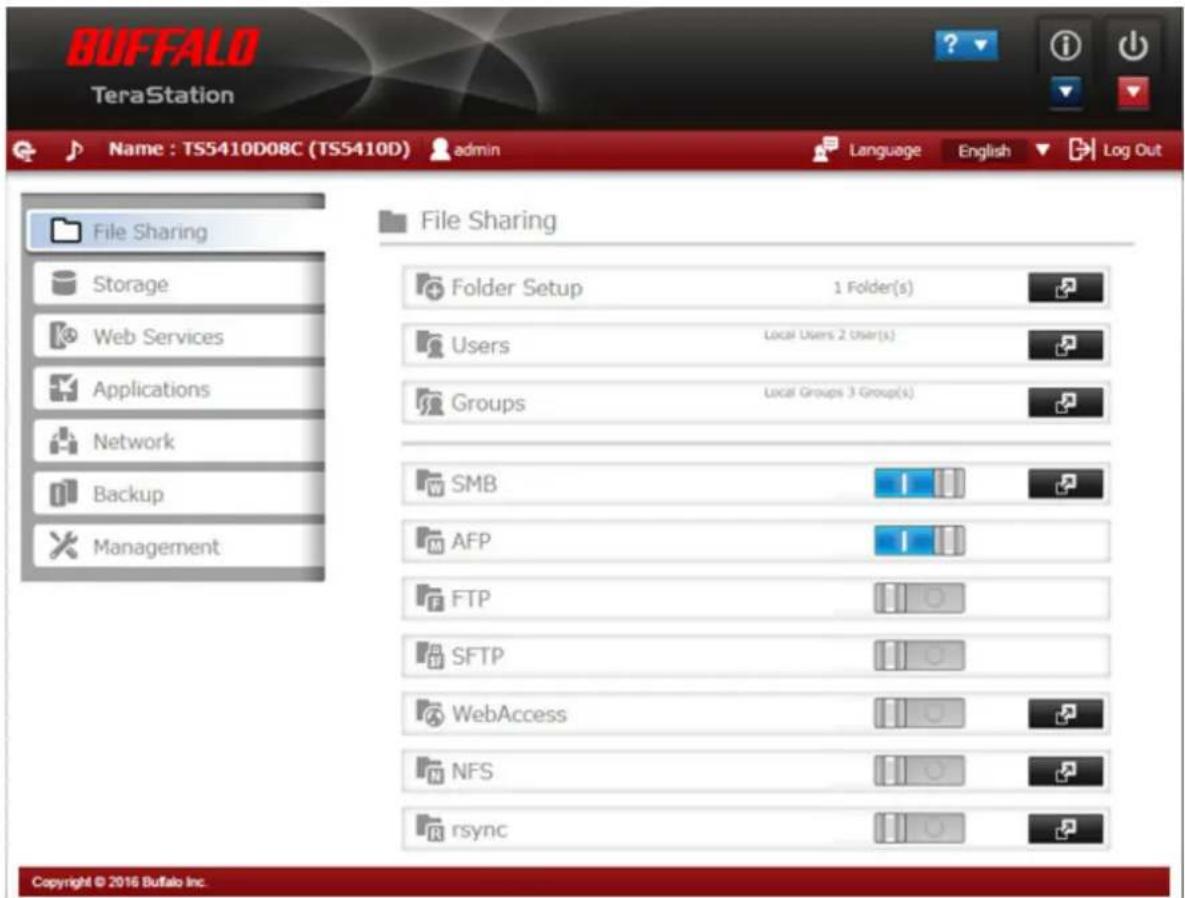

Ouverture des Paramètres avancés....24

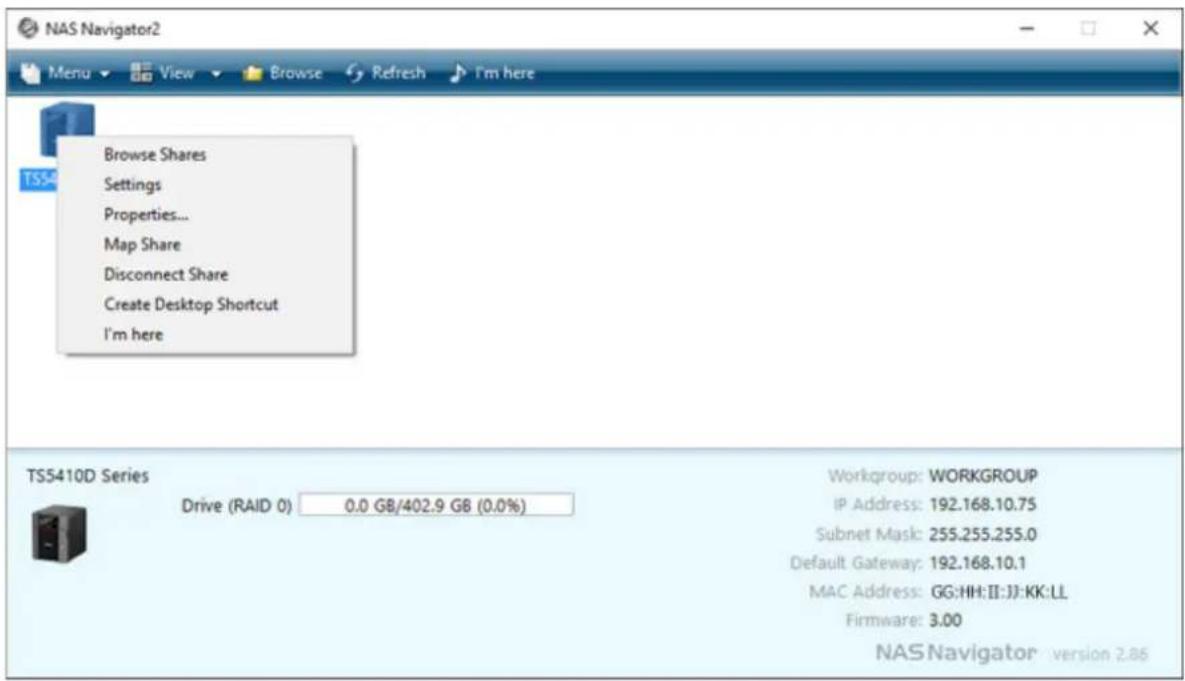

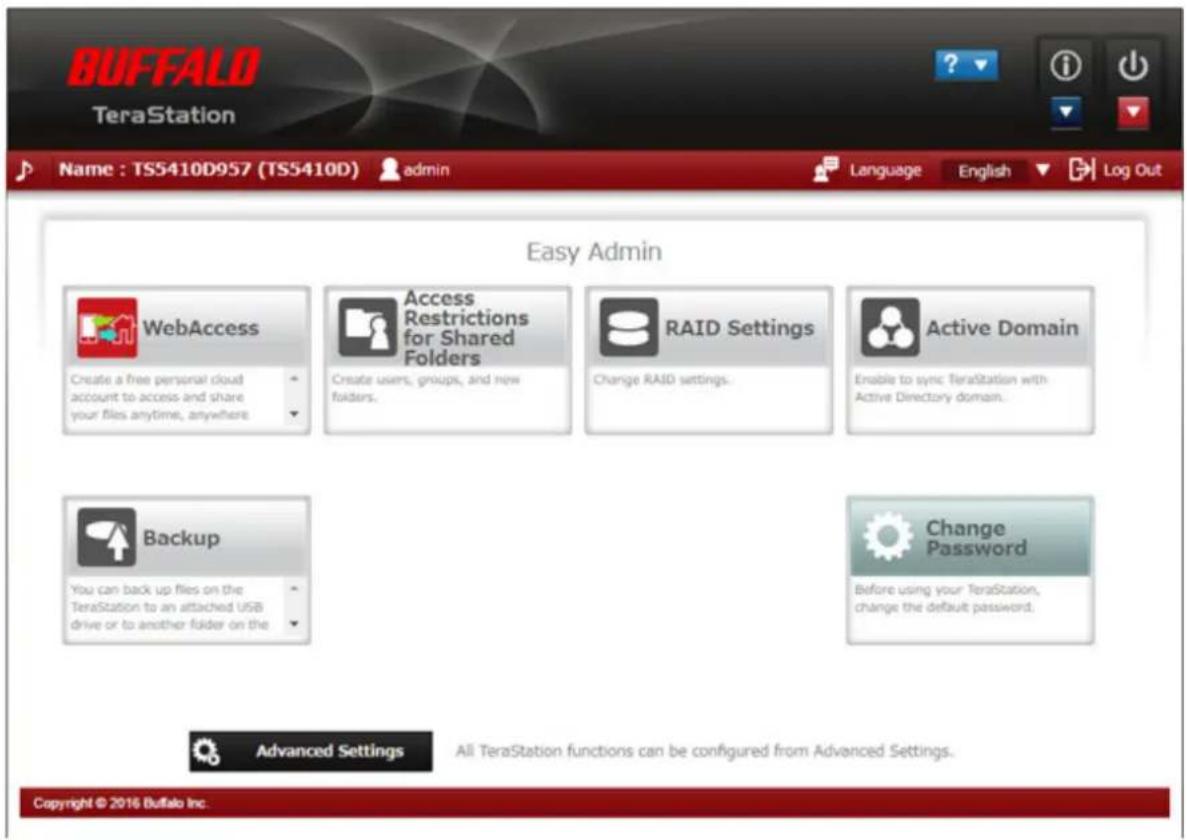

Ouverture d'Administration facile....26

Chapitre 3 Partage de fichiers ...... 29

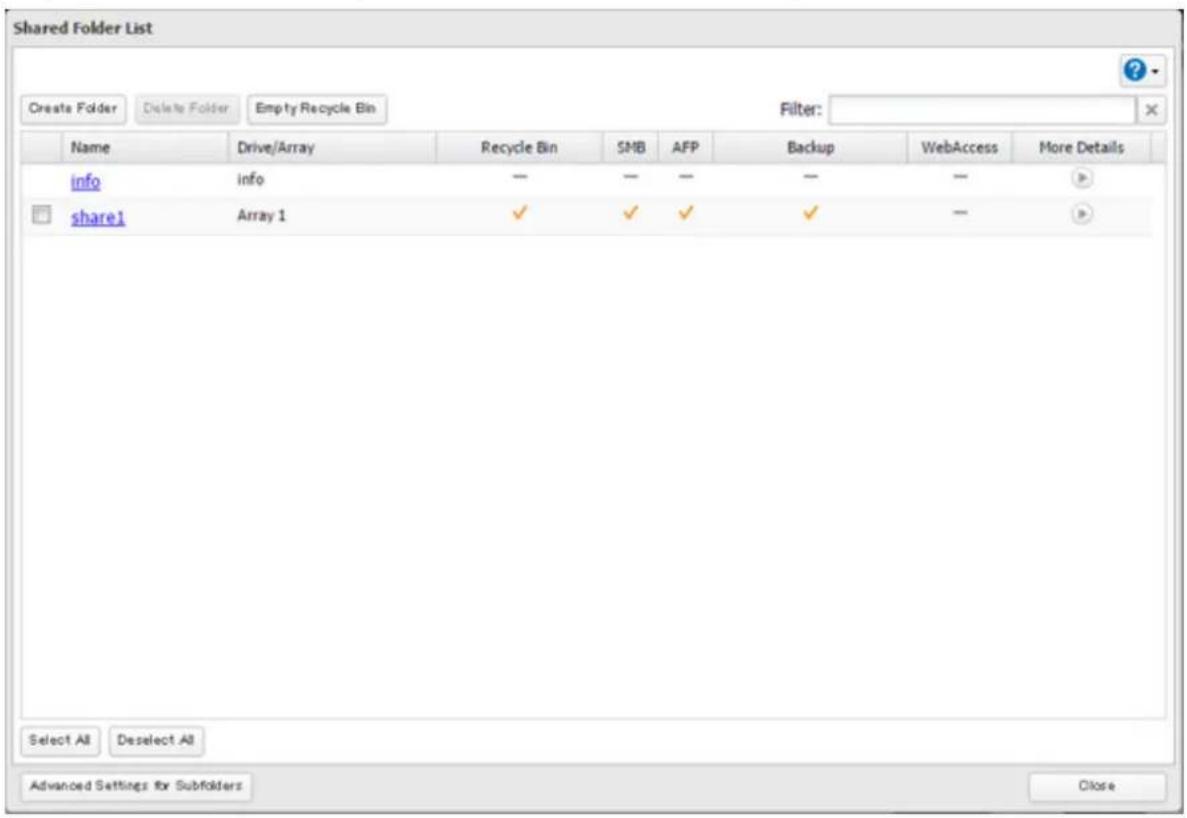

Configuration des dossiers partagés.... 29

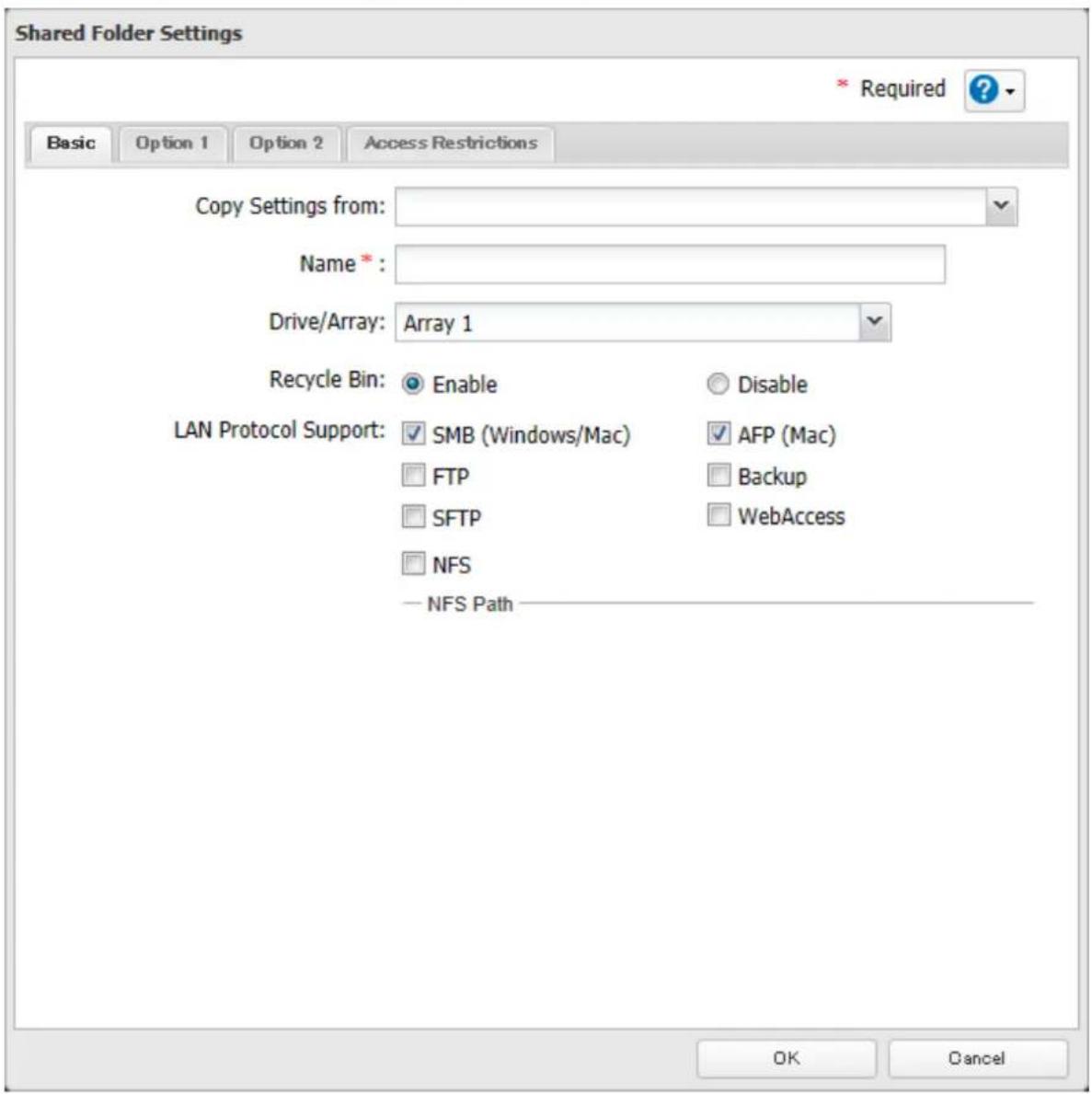

Ajout d'un dossier partagé 29

Corbeille 31

Partages en lecture seule 32

Partages masqués....32

Configuration des utilisateurs ...... 32

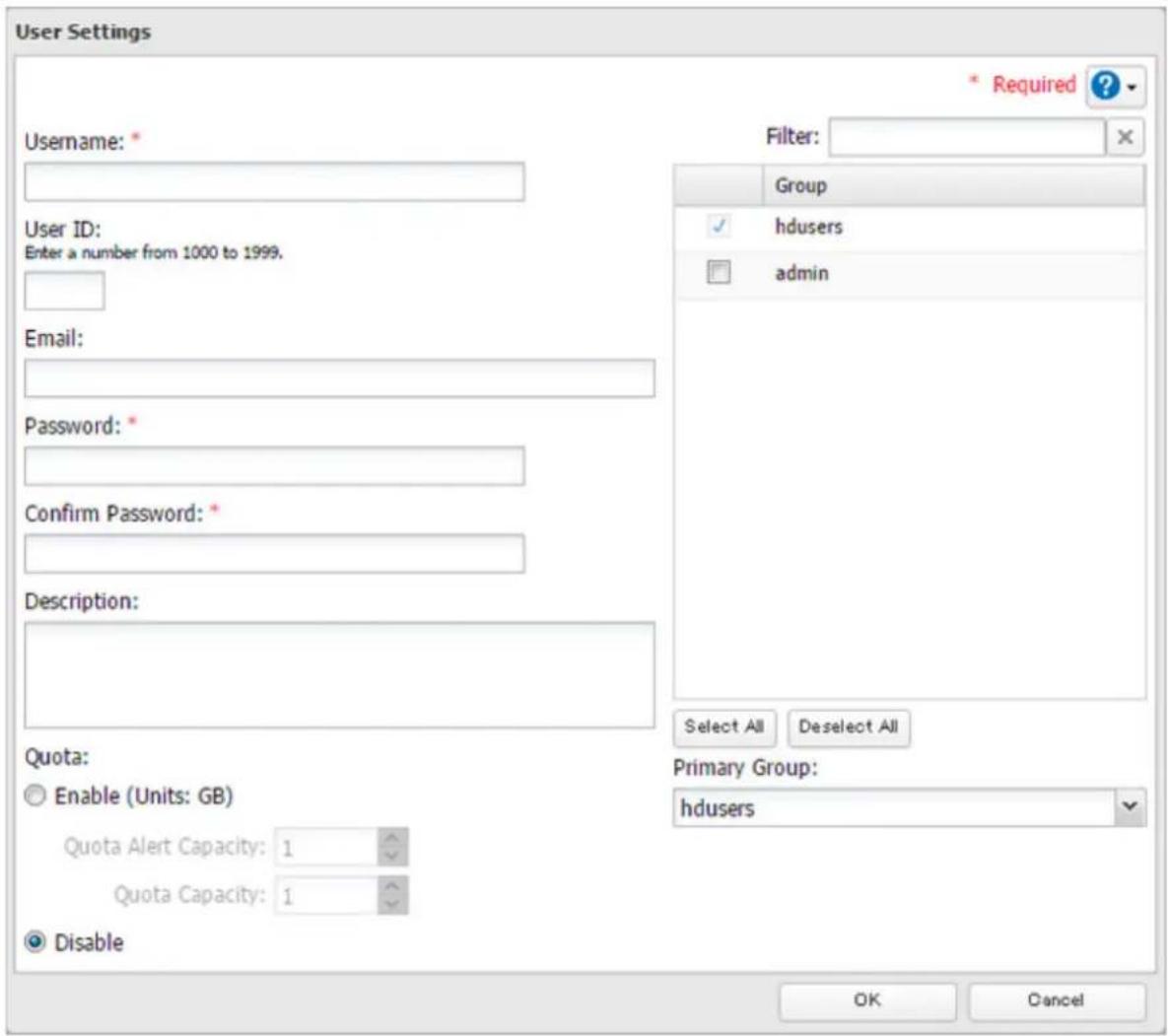

Ajout d'un utilisateur ....32

Importation des informations utilisateur....35

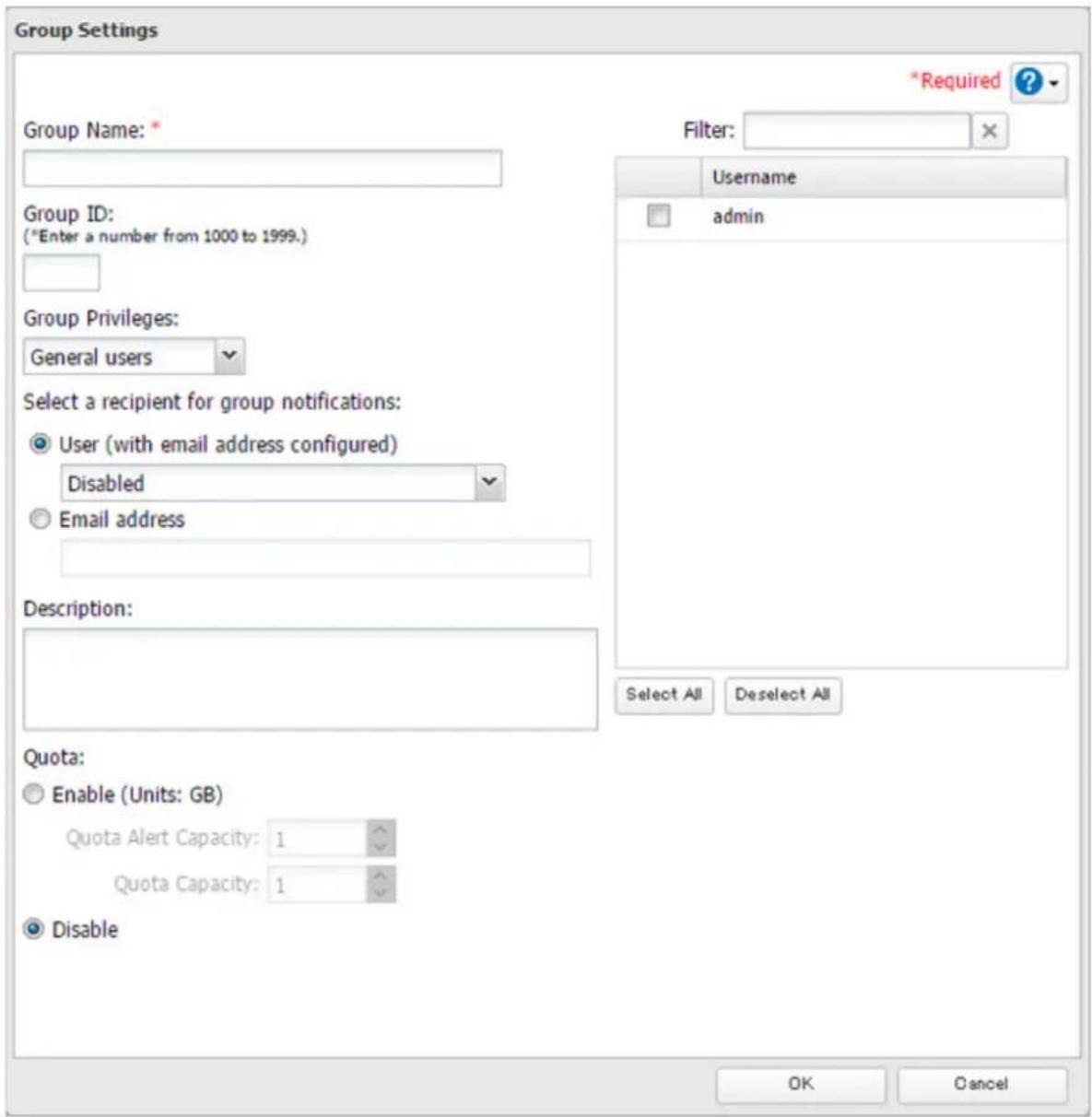

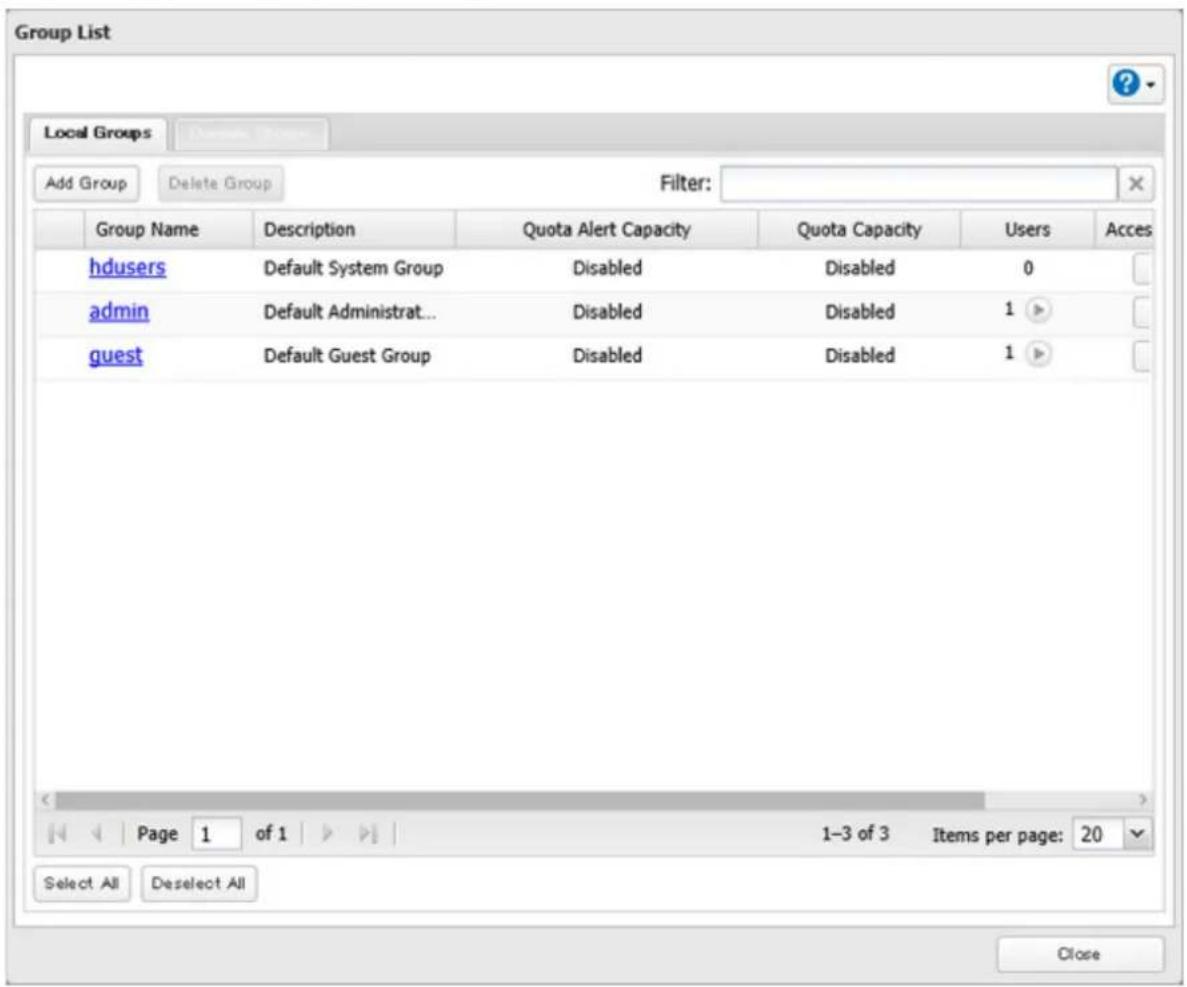

Ajout d'un groupe....35

Configuration des restrictions d'accès aux dossiers partagés .. 38

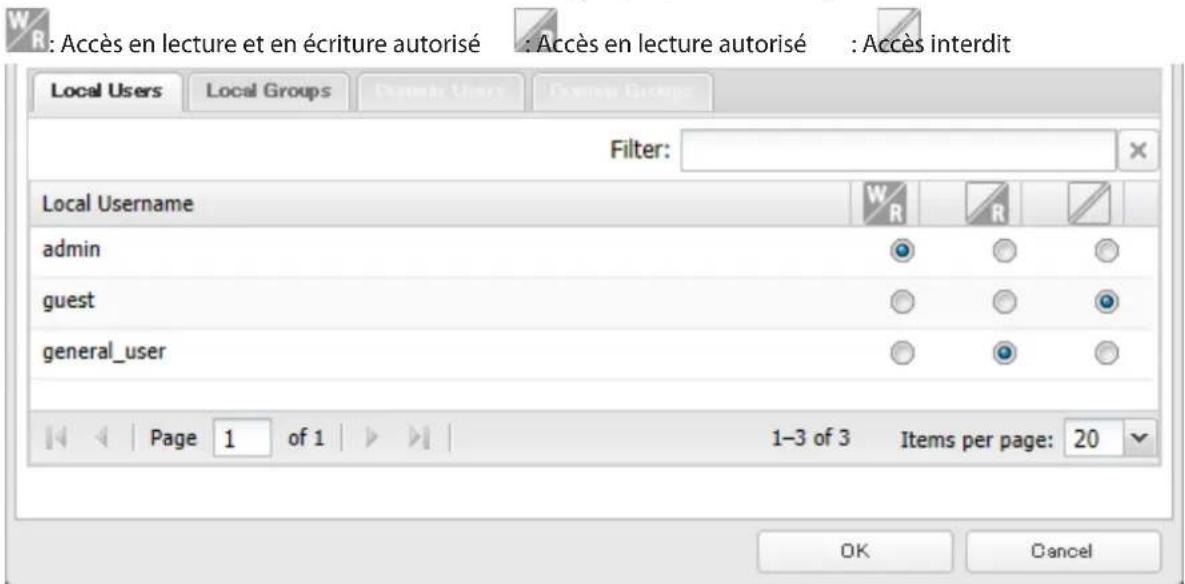

Utilisateurs locaux et Groupes....38

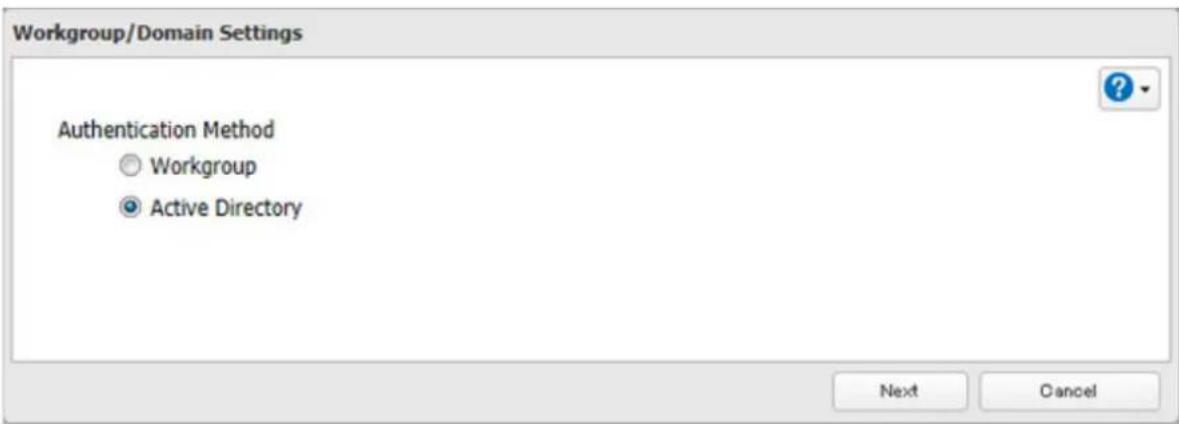

Active Directory 39

Configuration des restrictions d'accès pour les sous-dossiers..42

Activation des restrictions d'accès aux sous-dossiers ....42

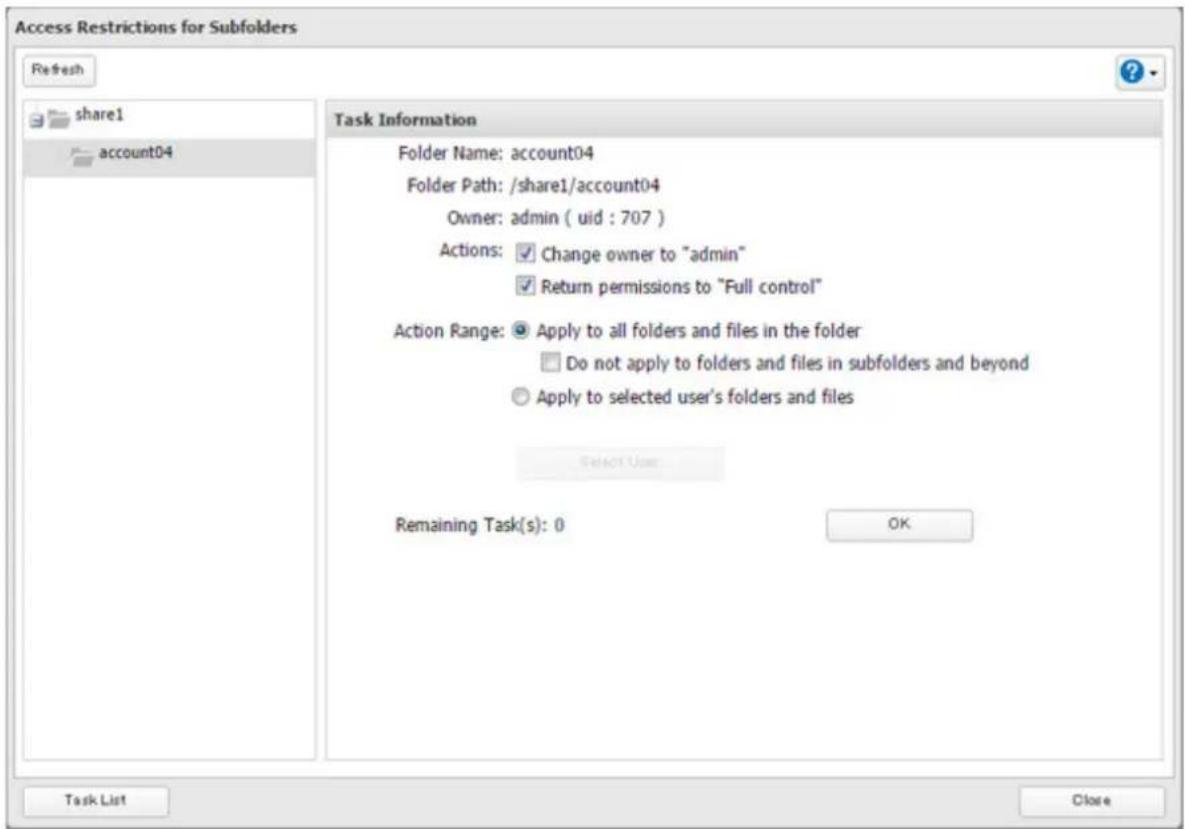

Restauration des paramètres de propriétaire et d'autorisation......44

Chapitre 4 Gestion du stockage .... 47

Modes RAID 47

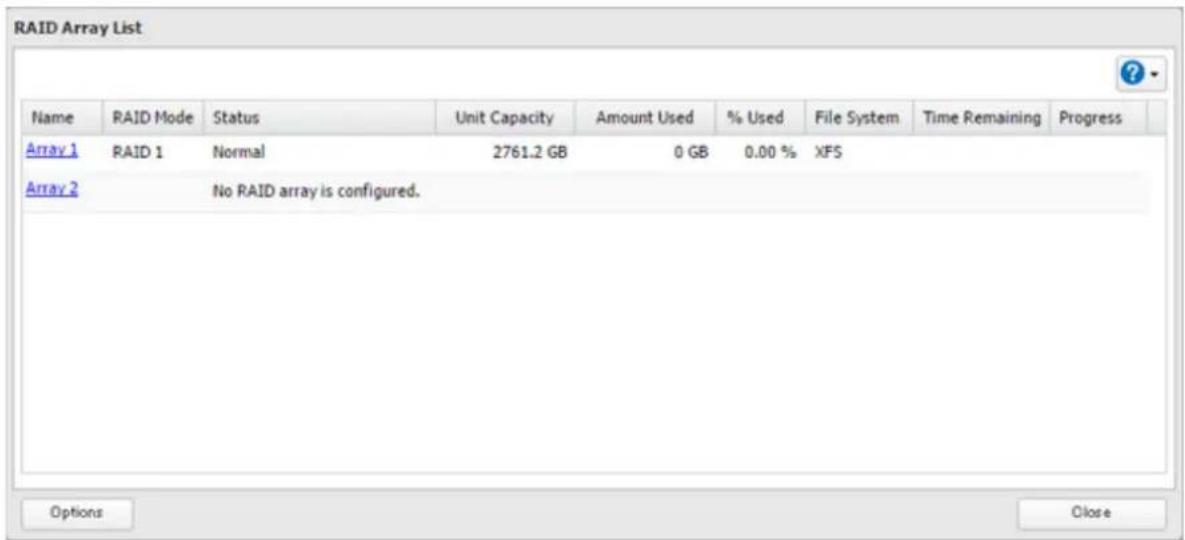

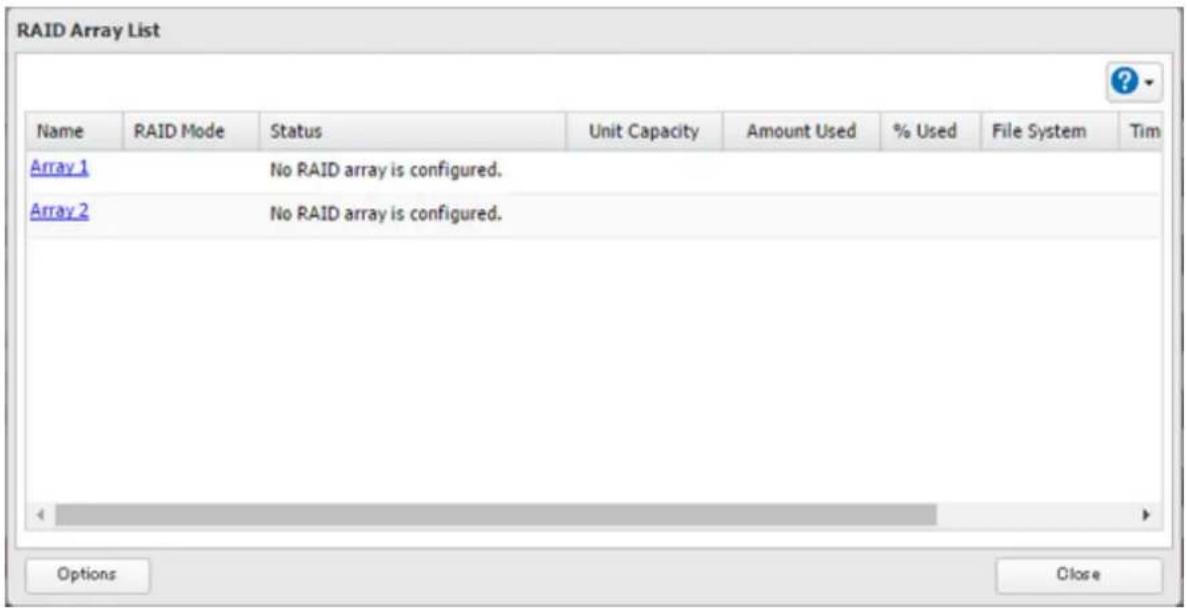

Travailler avec les batteries de disques RAID 48

Utilisation du mode JBOD 48

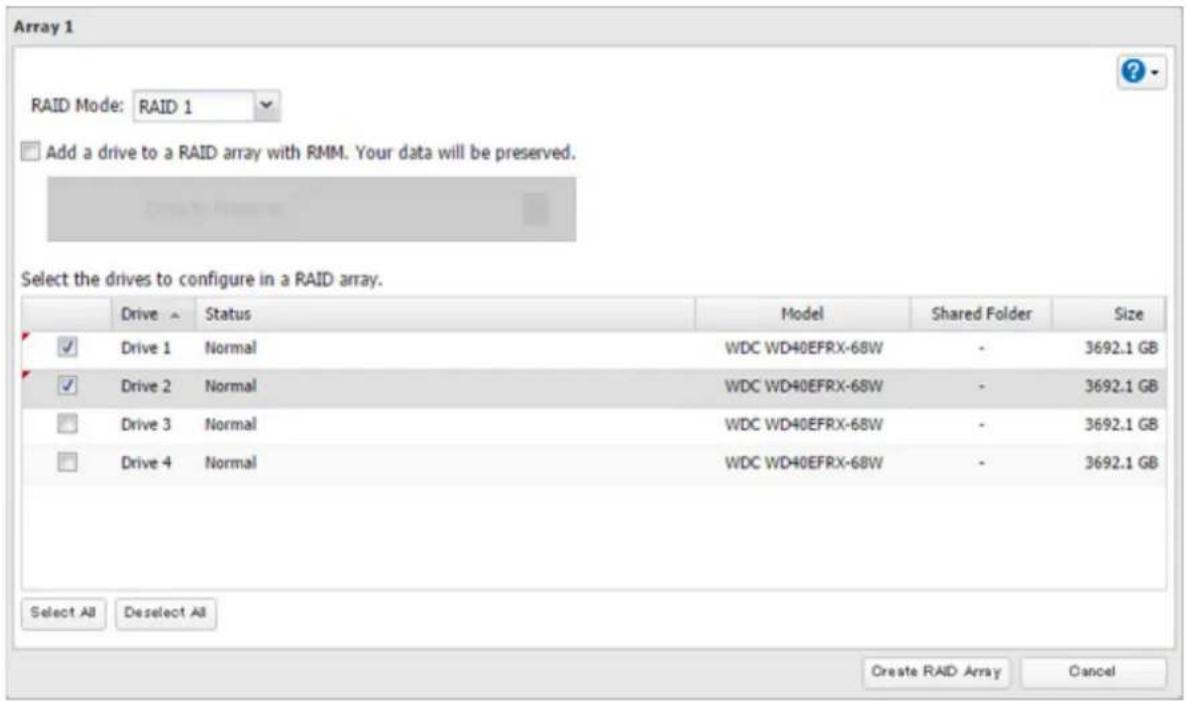

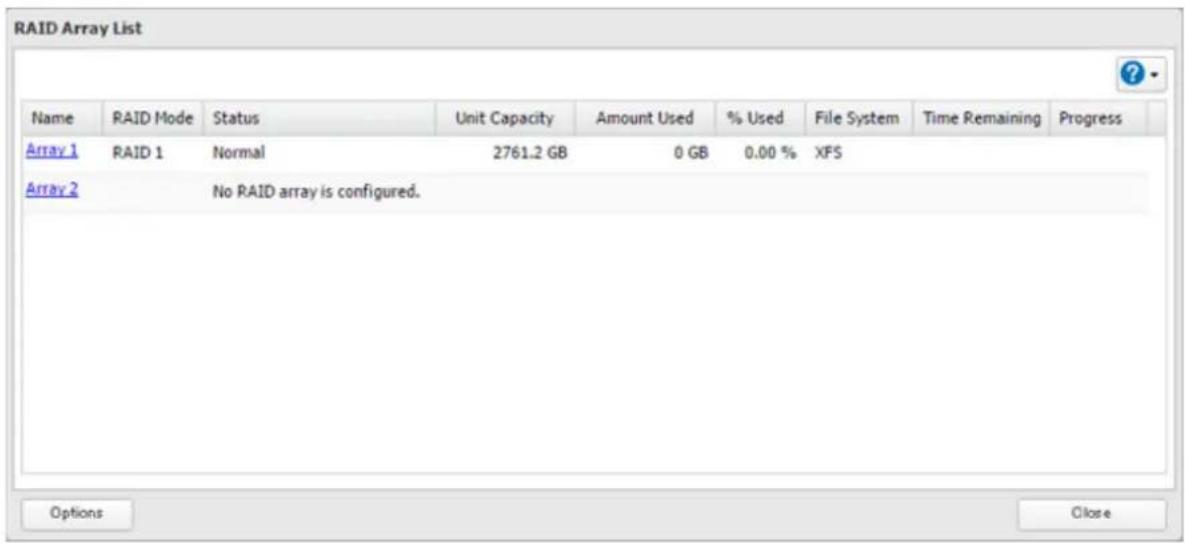

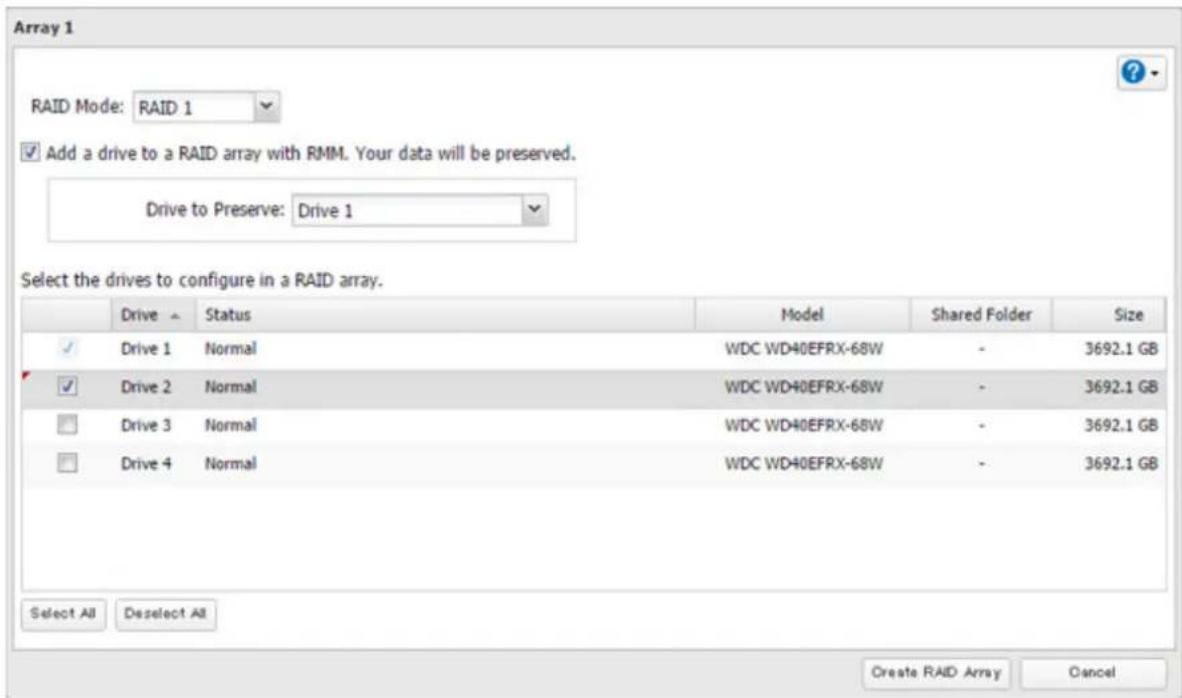

Modification du mode RAID....49

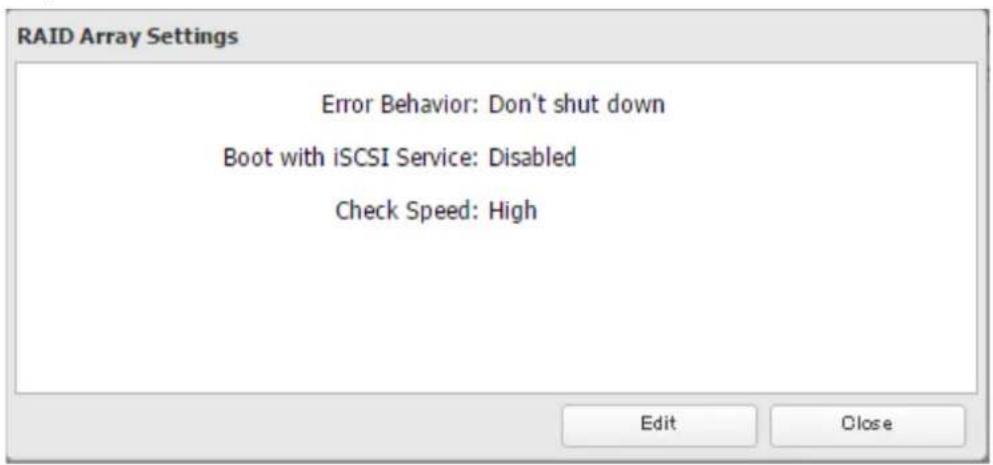

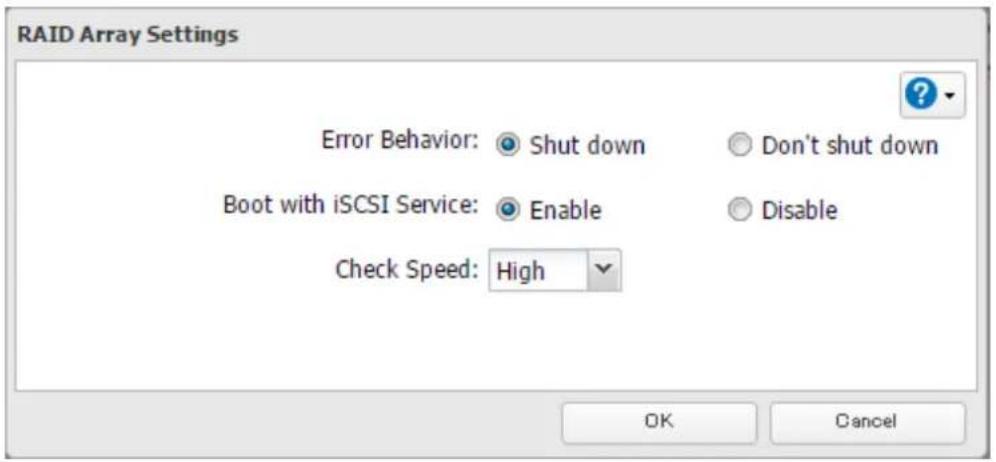

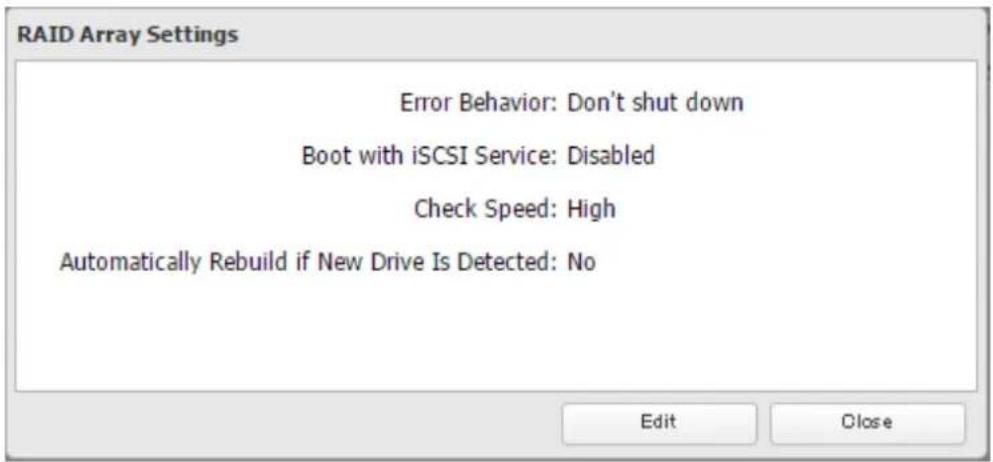

Arrêt automatique de la TeraStation en cas d'erreur ....51

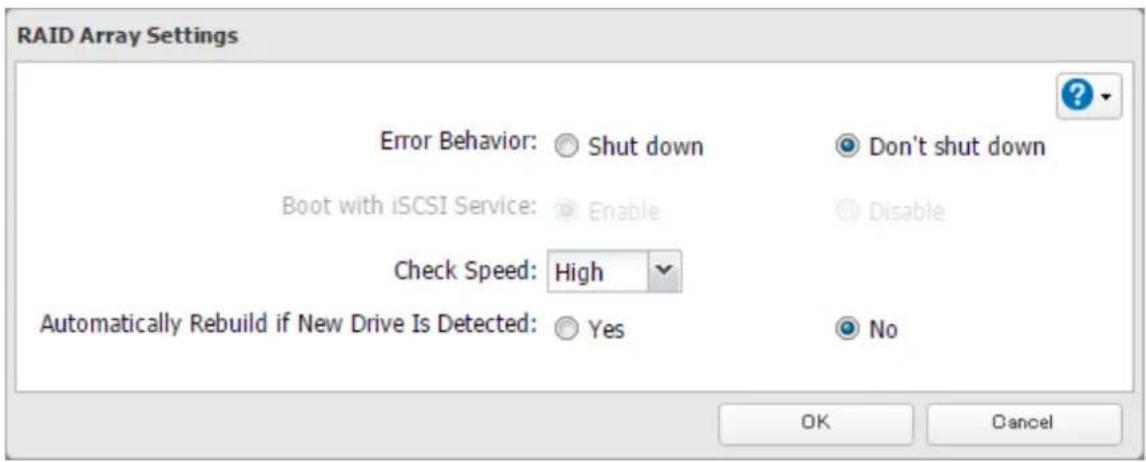

Reconstruction automatique de la batterie de disques RAID ....52

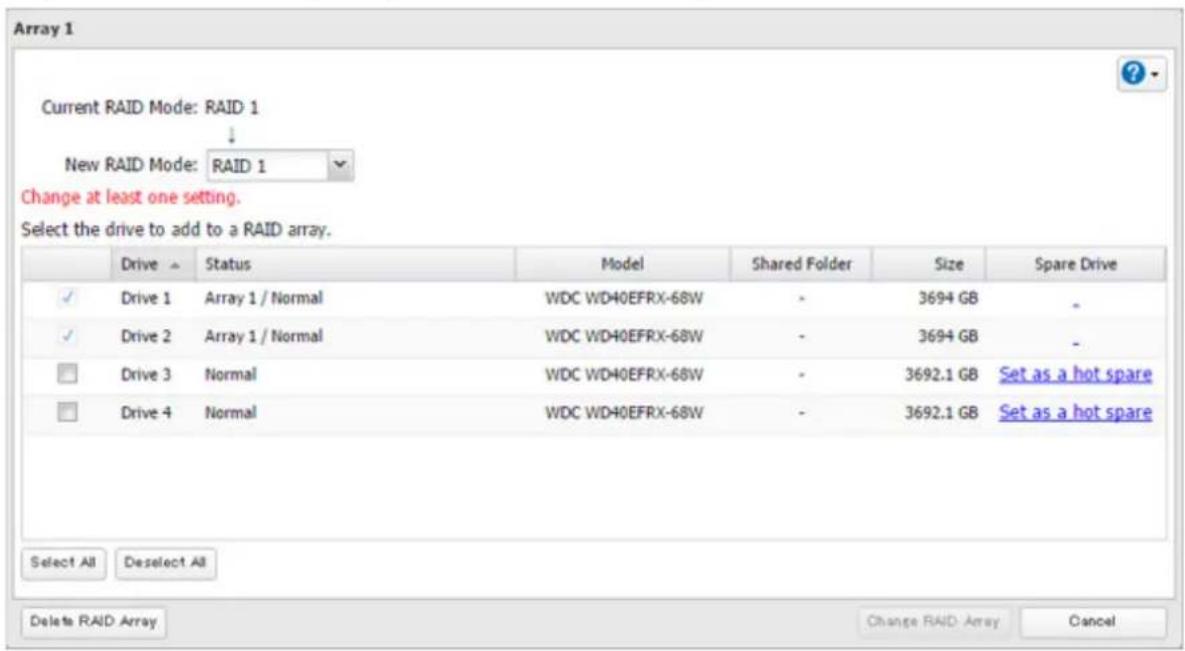

Configuration d'un disque de secours ....53

Ajout d'un disque externe....58

Connexion d'un disque dur externe....58

Compatibilité ....58

Déconnexion des disques durs 59

Déconnexion à l'aide du bouton Fonction....59

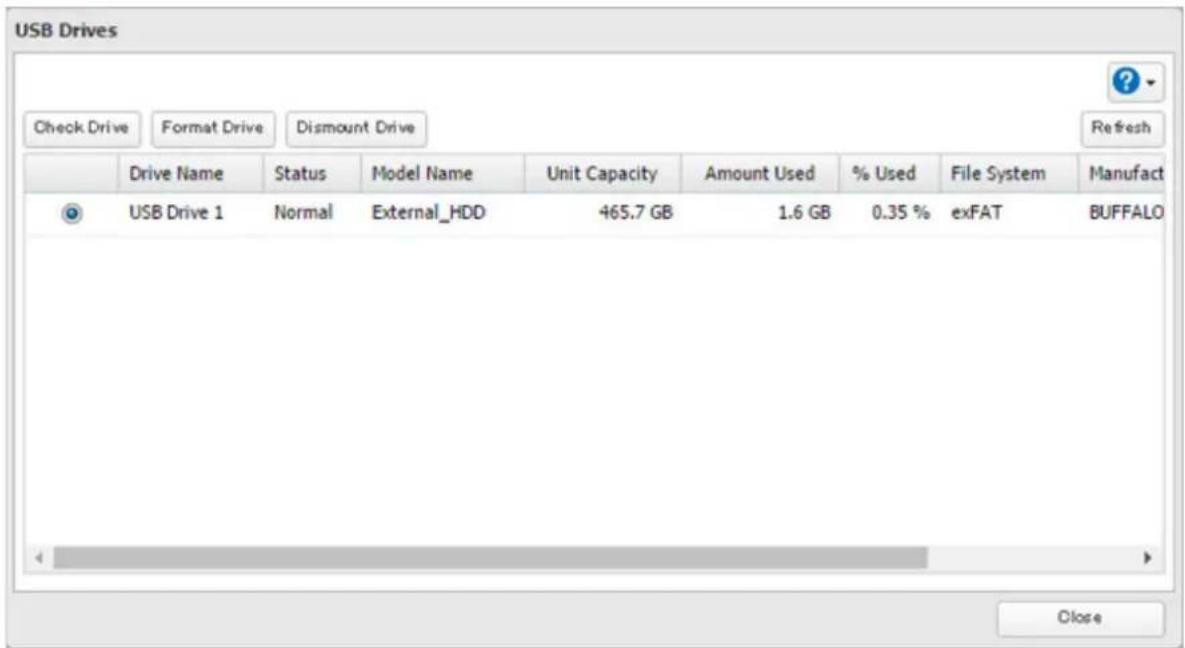

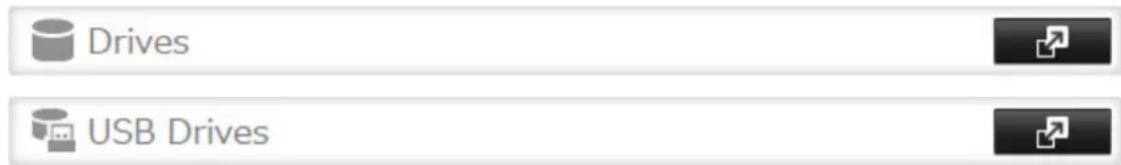

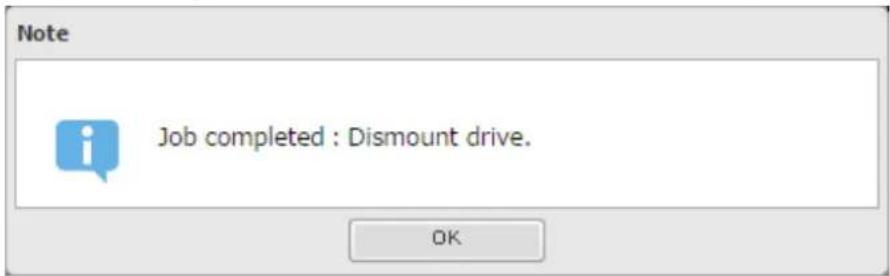

Déconnexion depuis Réglages ....59

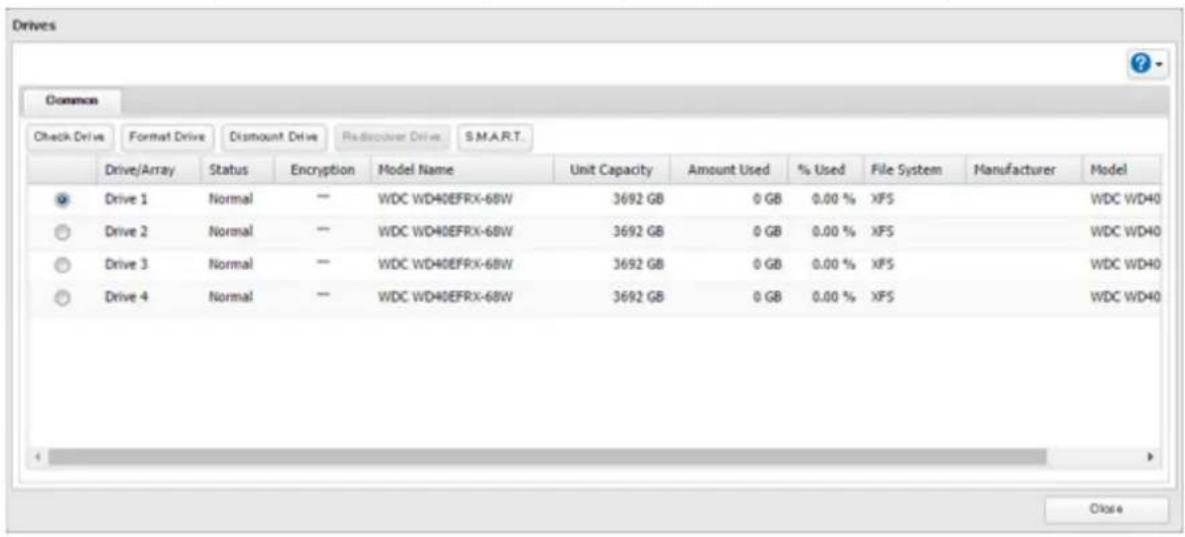

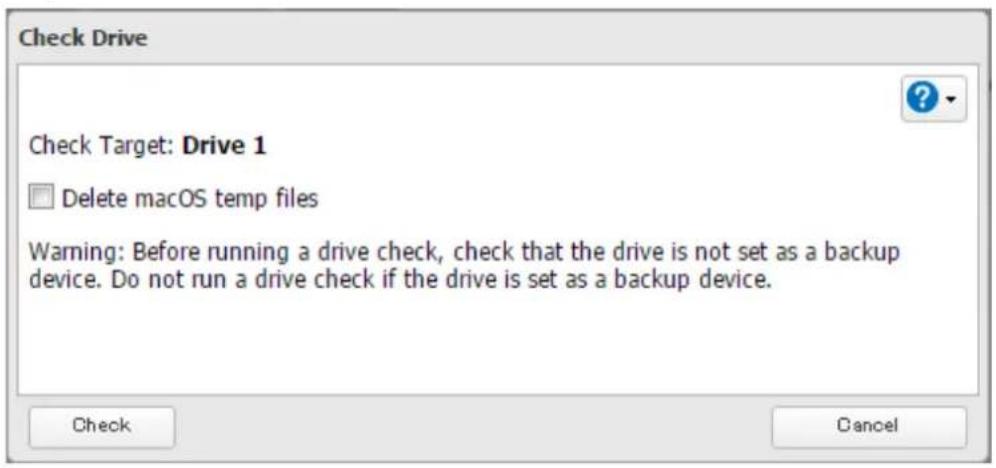

Vérification des disques durs....60

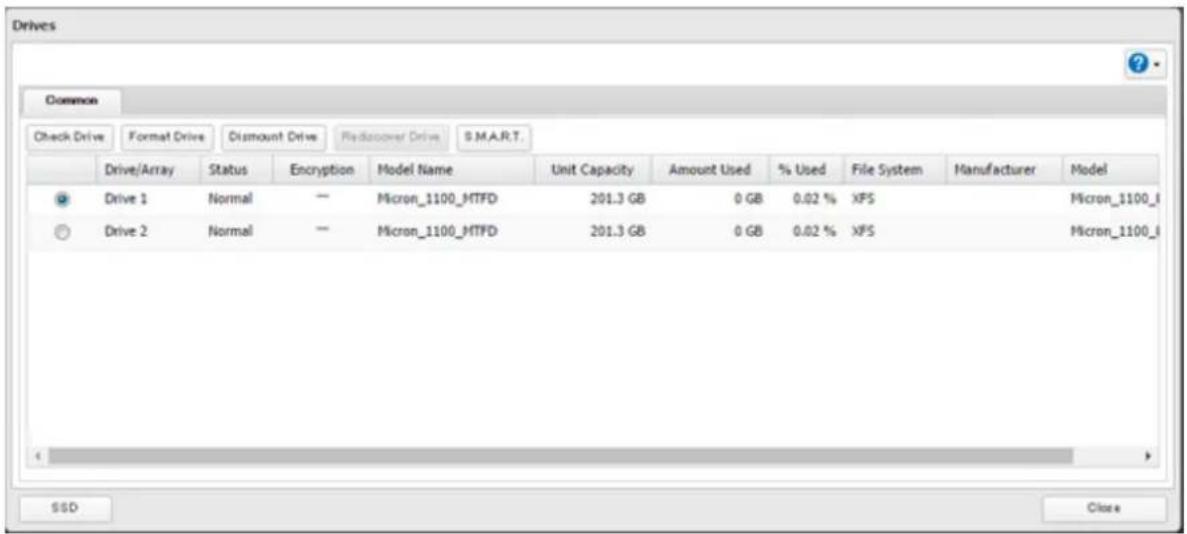

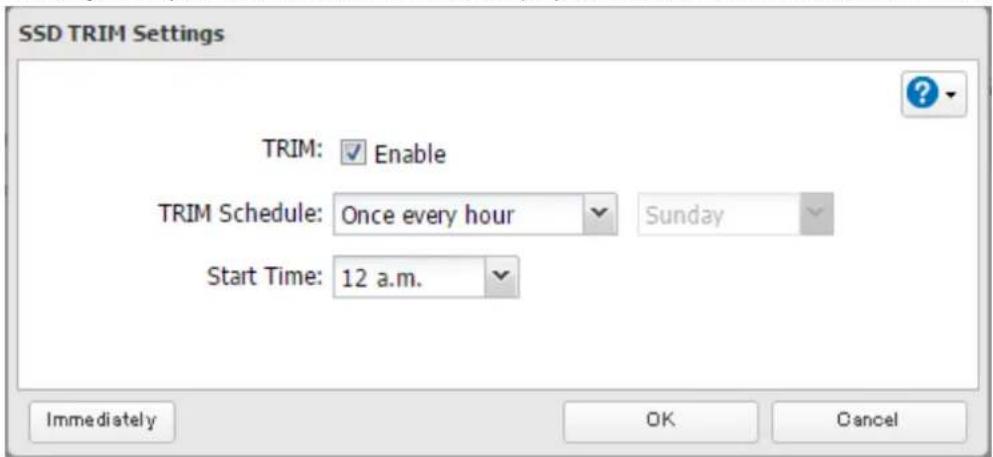

Trimming du SSD....61

S.M.A.R.T. 62

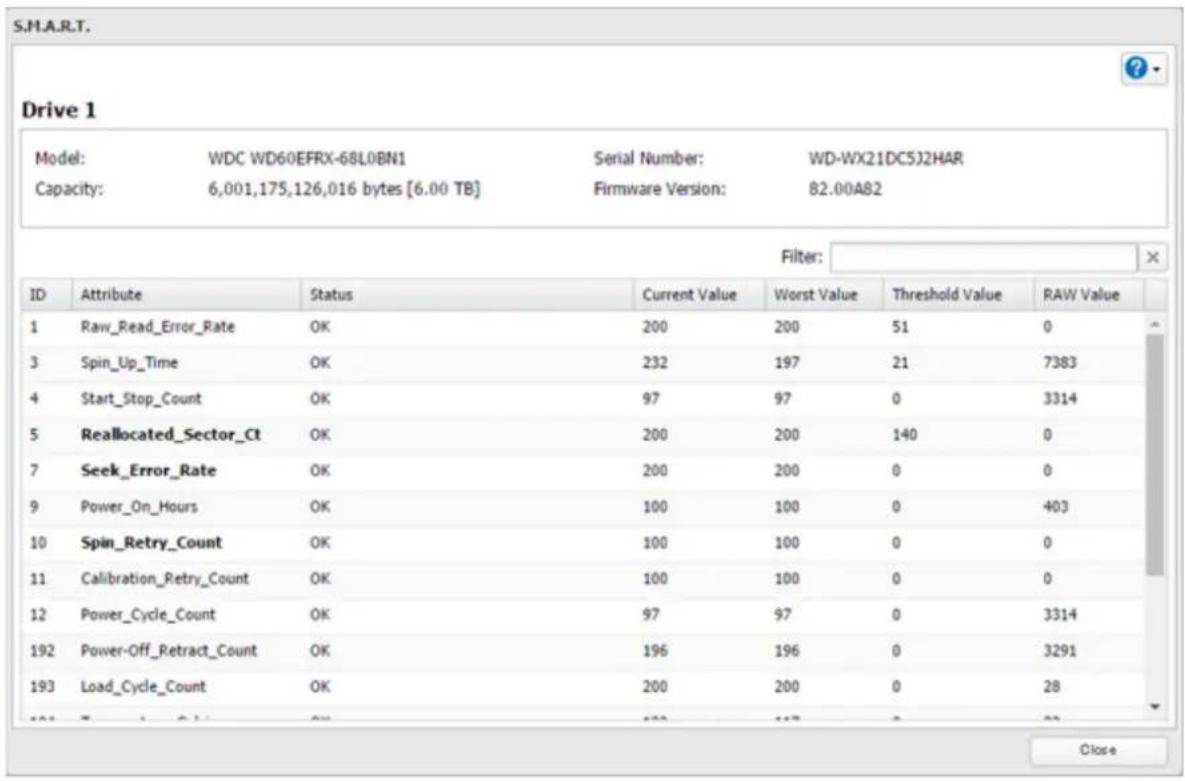

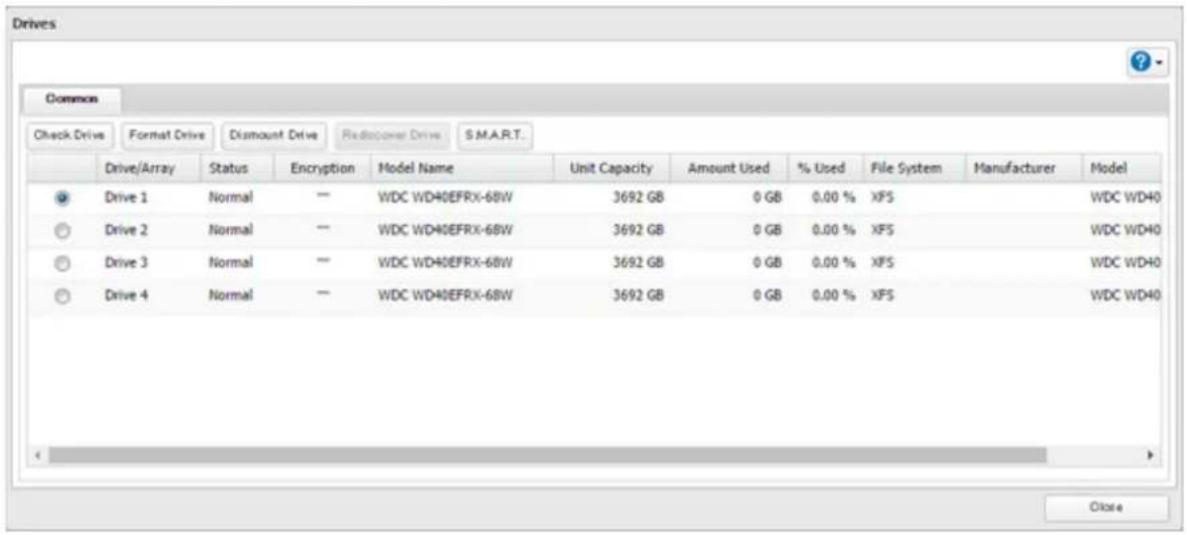

Affichage des informations SMART. Informations....63

Vérification de l'état du disque....64

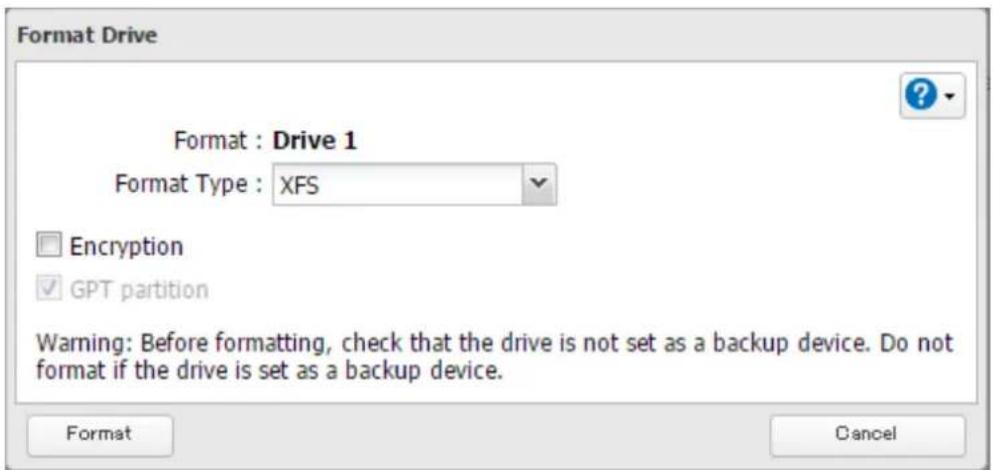

Formatage des disques....64

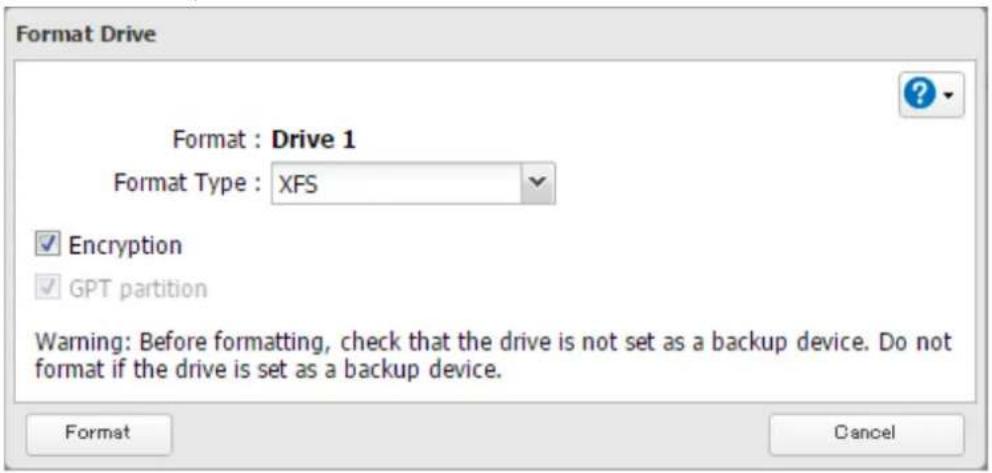

Cryptage des disques 66

Suppression totale des données de la TeraStation .... 66

Quotas de disques....67

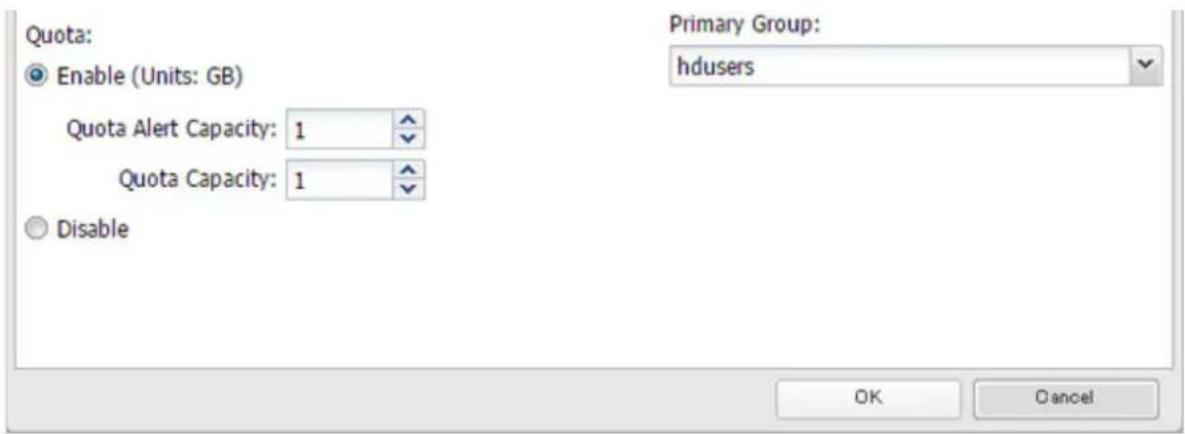

Quotas pour les utilisateurs....67

Quotas pour les groupes....68

Limites de taille....69

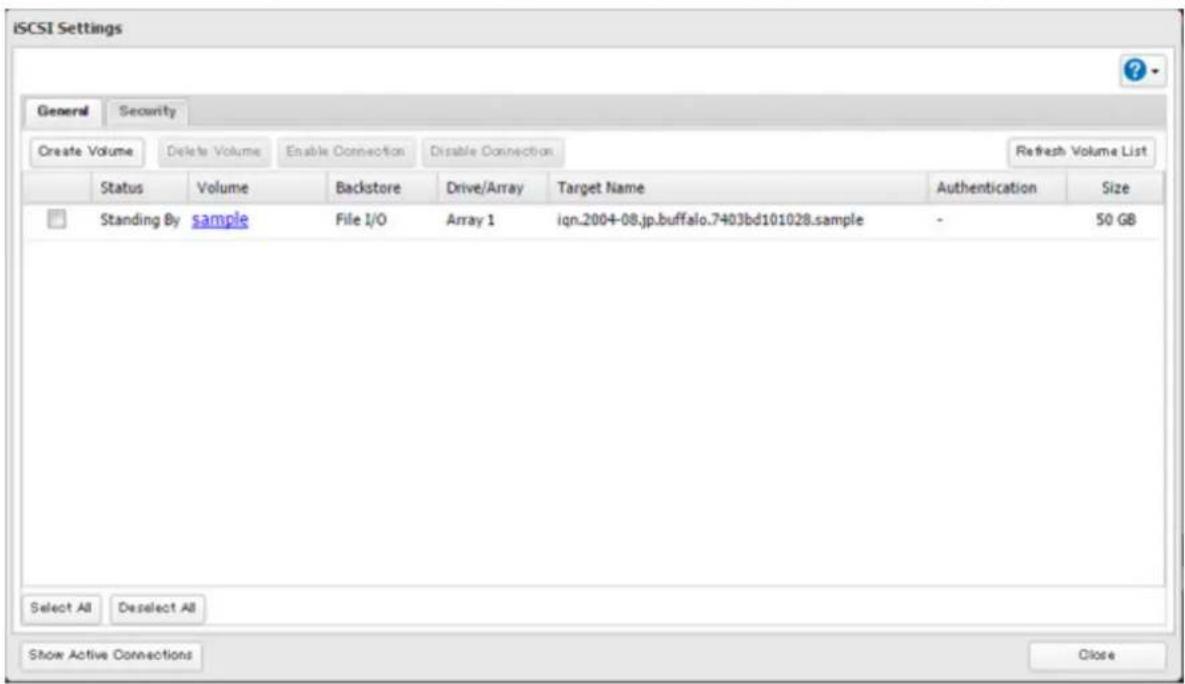

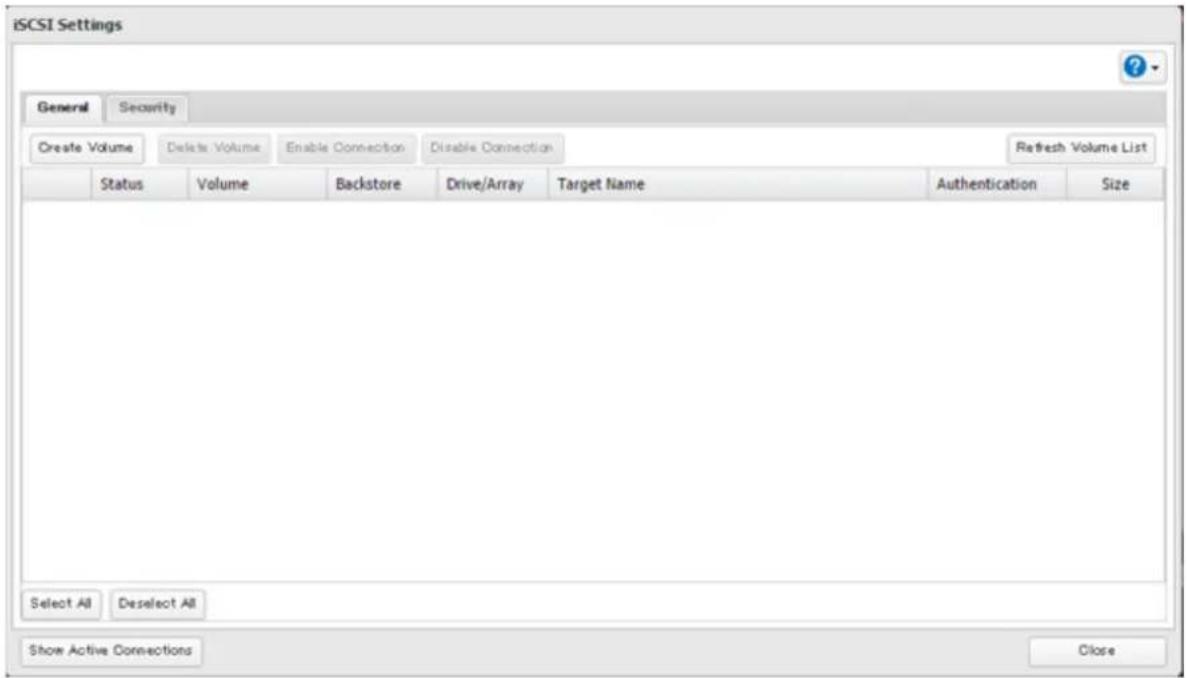

Utilisation de la TeraStation comme périphérique iSCSI ...... 72

Introduction 72

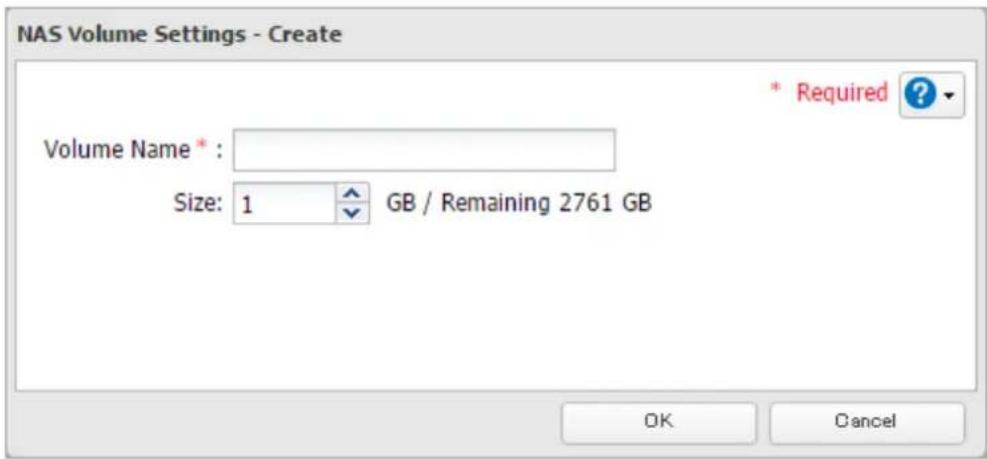

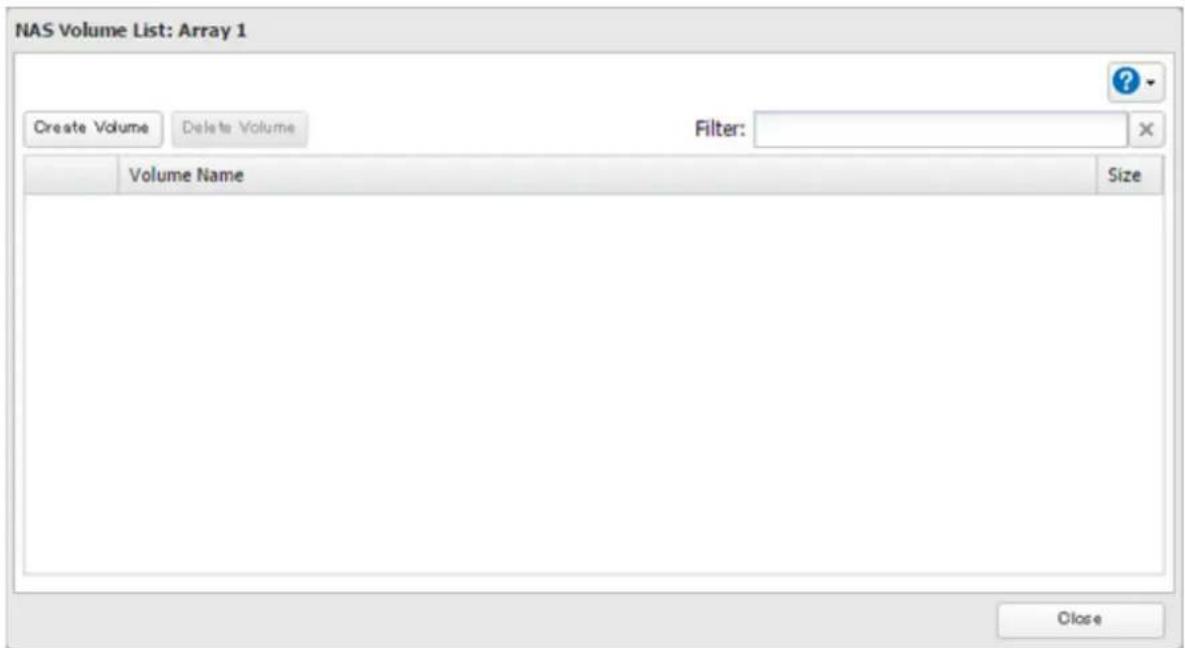

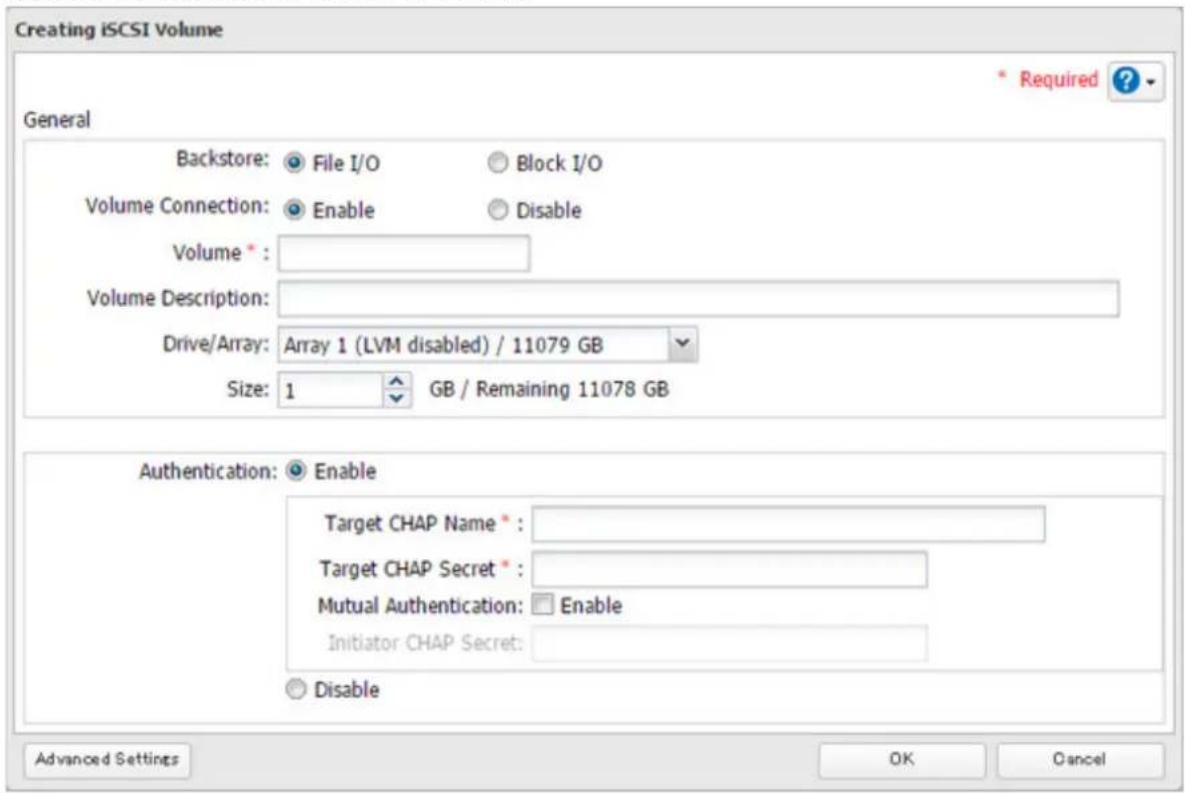

Création d'un volume iSCSI....72

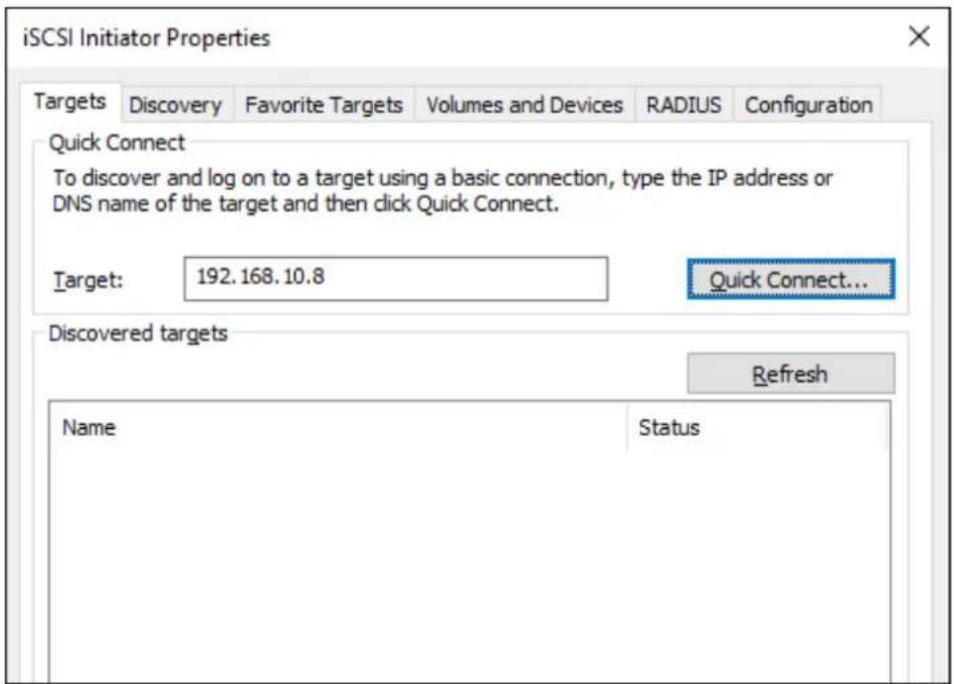

Connexion ou déconnexion des volumes....74

Utilisation avec plusieurs ordinateurs ....76

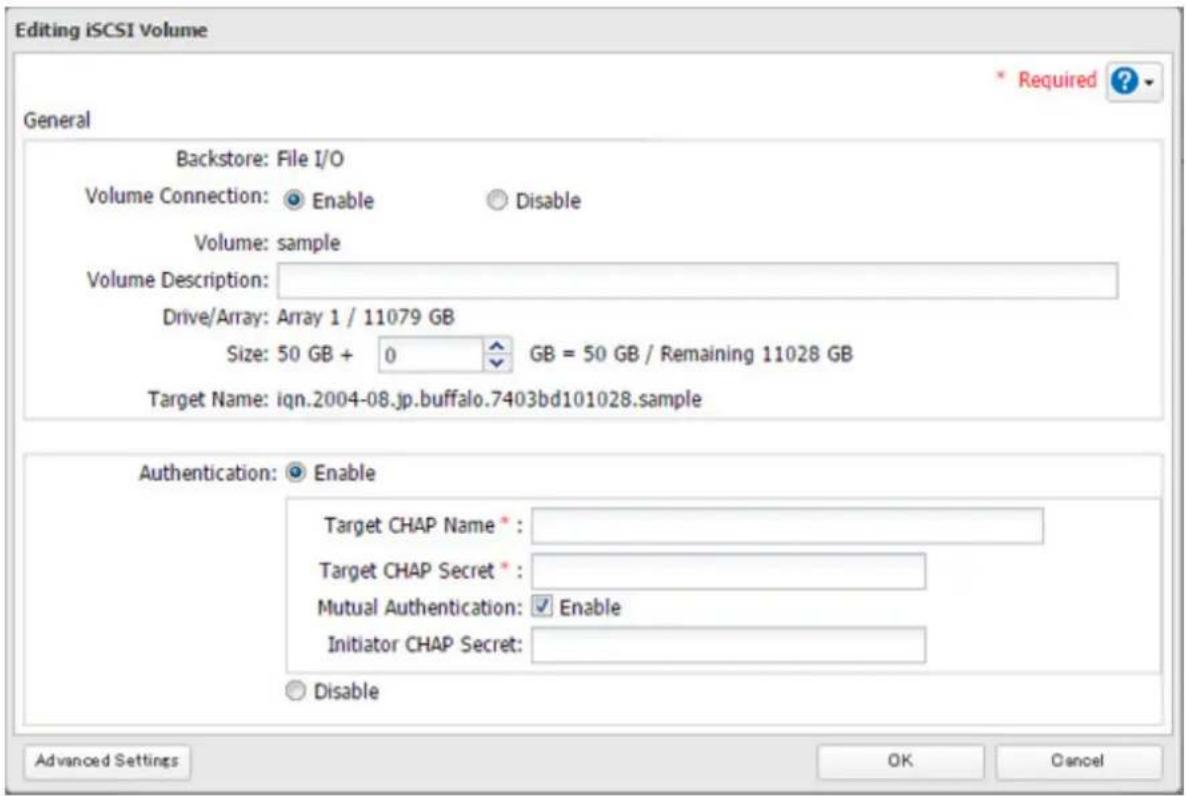

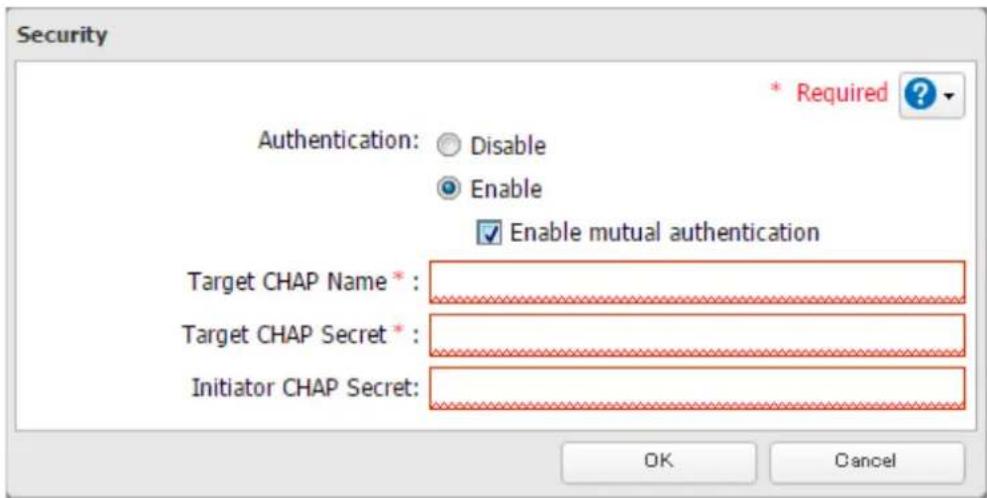

Configuration des restrictions d'accès....76

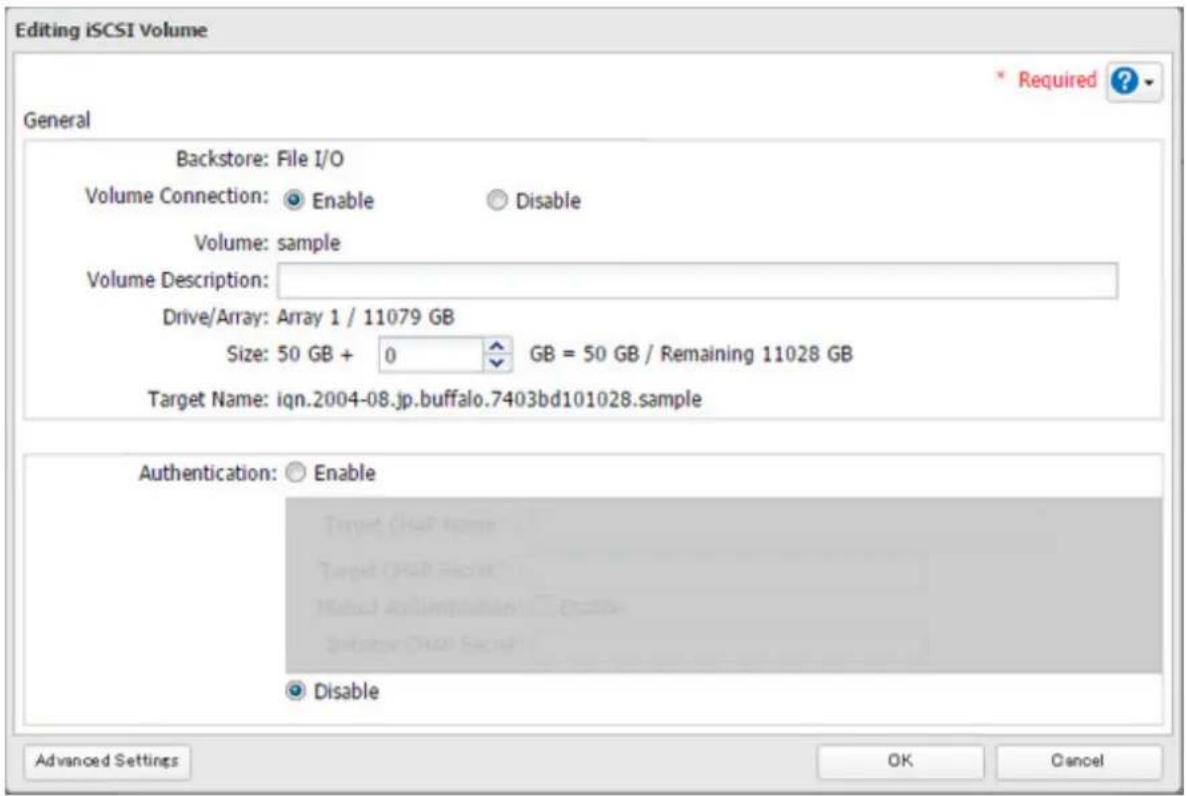

Extension des espaces d'un volume....80

Supprimer des volumes....81

Chapitre 5 Sauvegarde....83

Sauvegarder dans un autre dossier partagé sur le périphérique NAS Buffalo.... 83

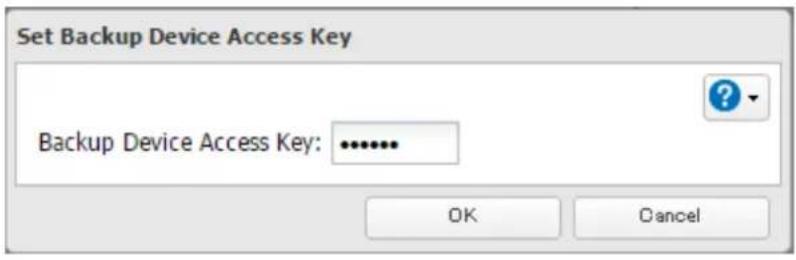

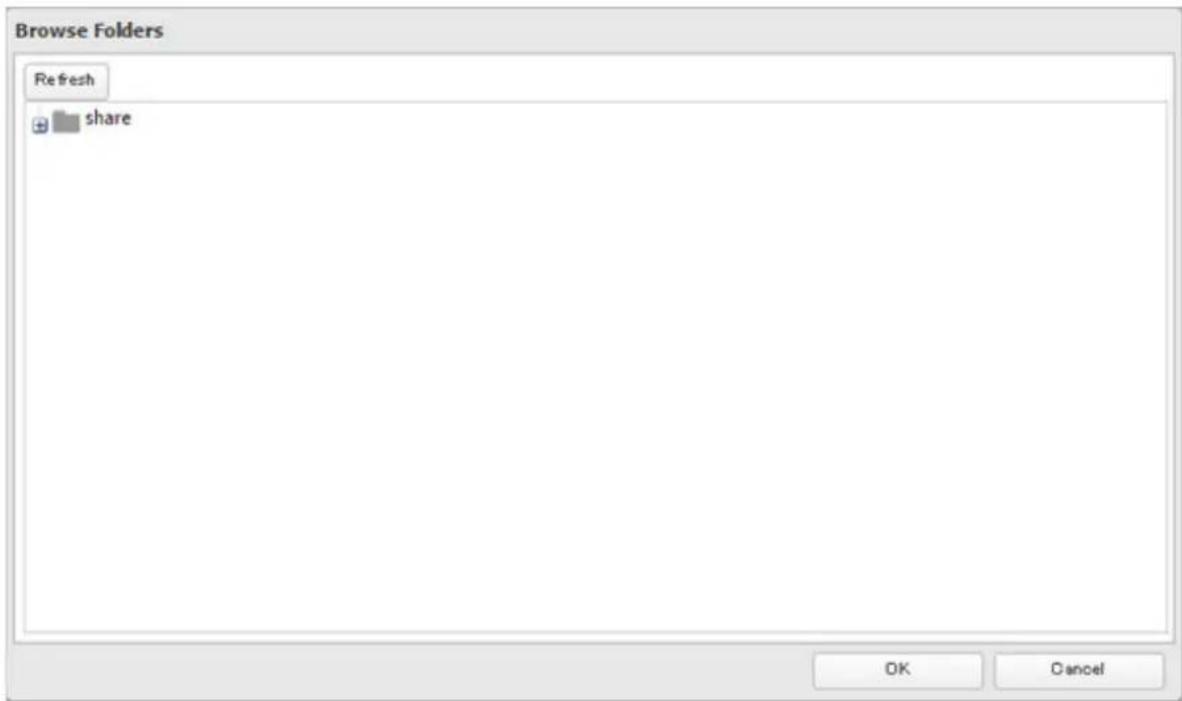

Préparation d'une destination de sauvegarde....83

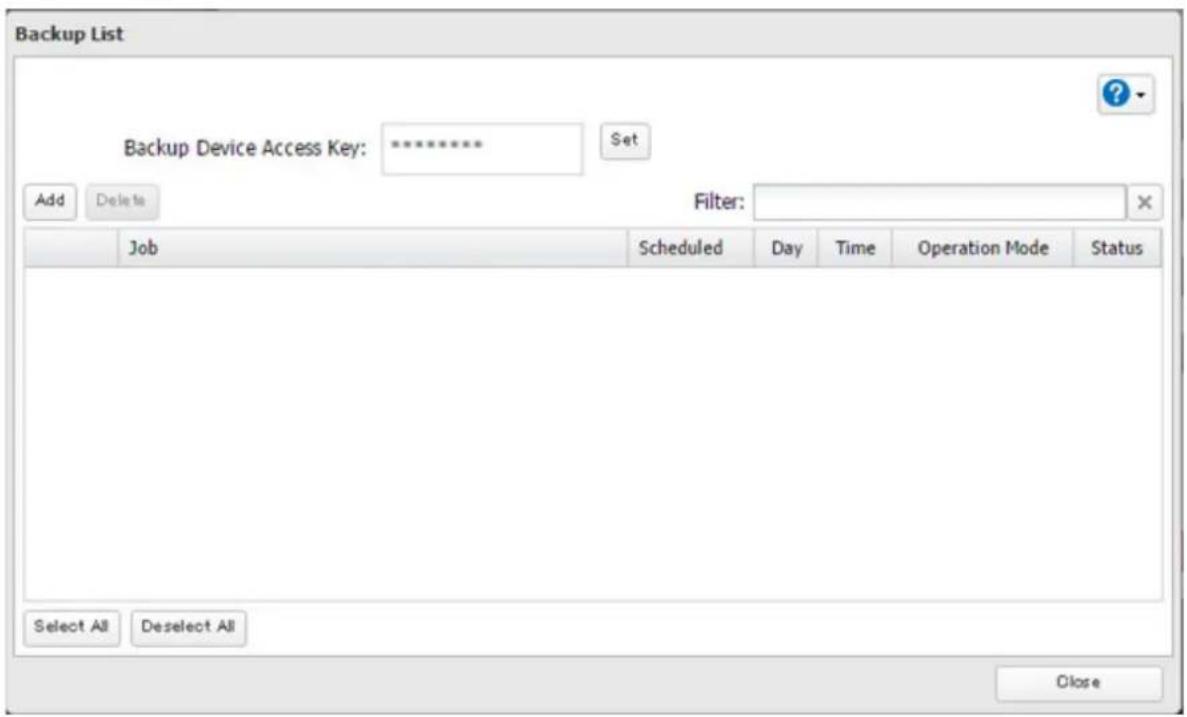

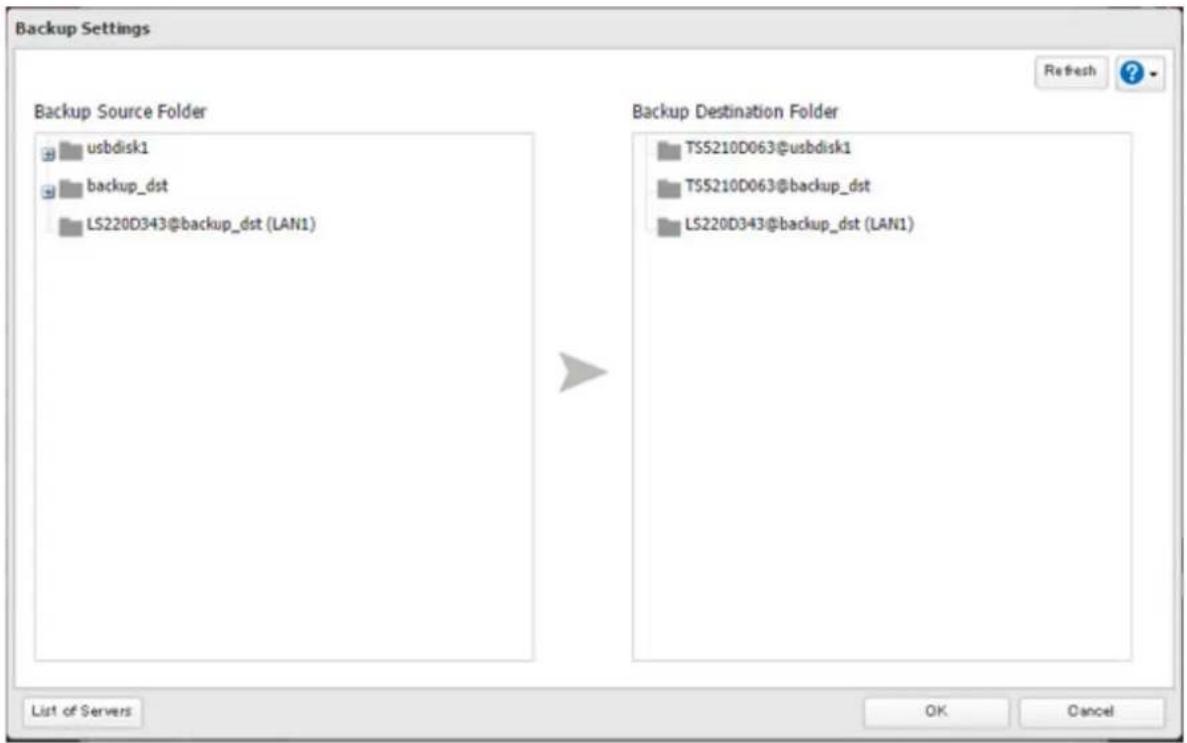

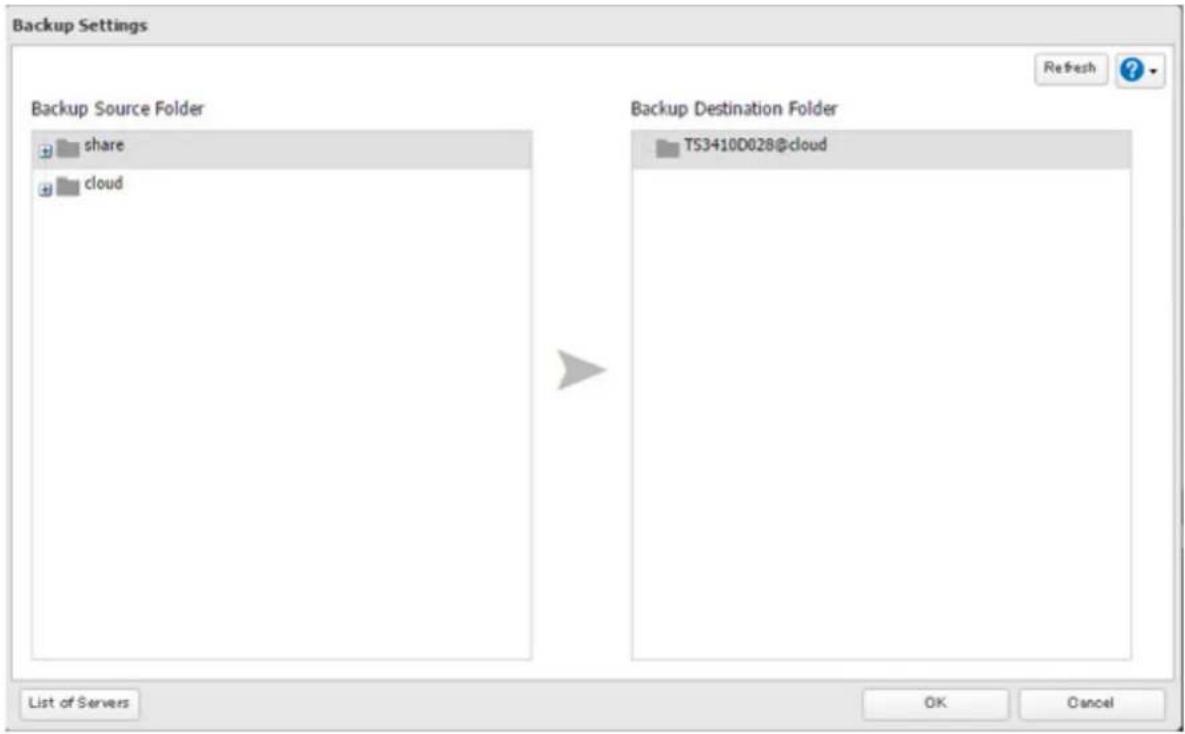

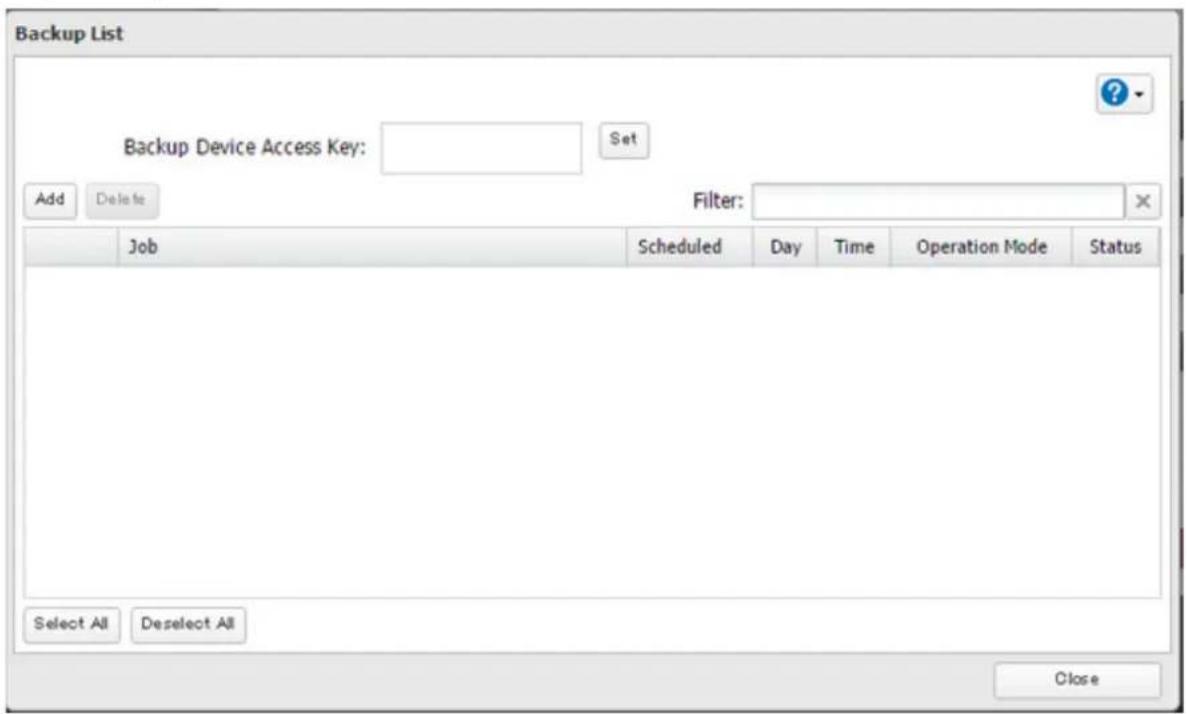

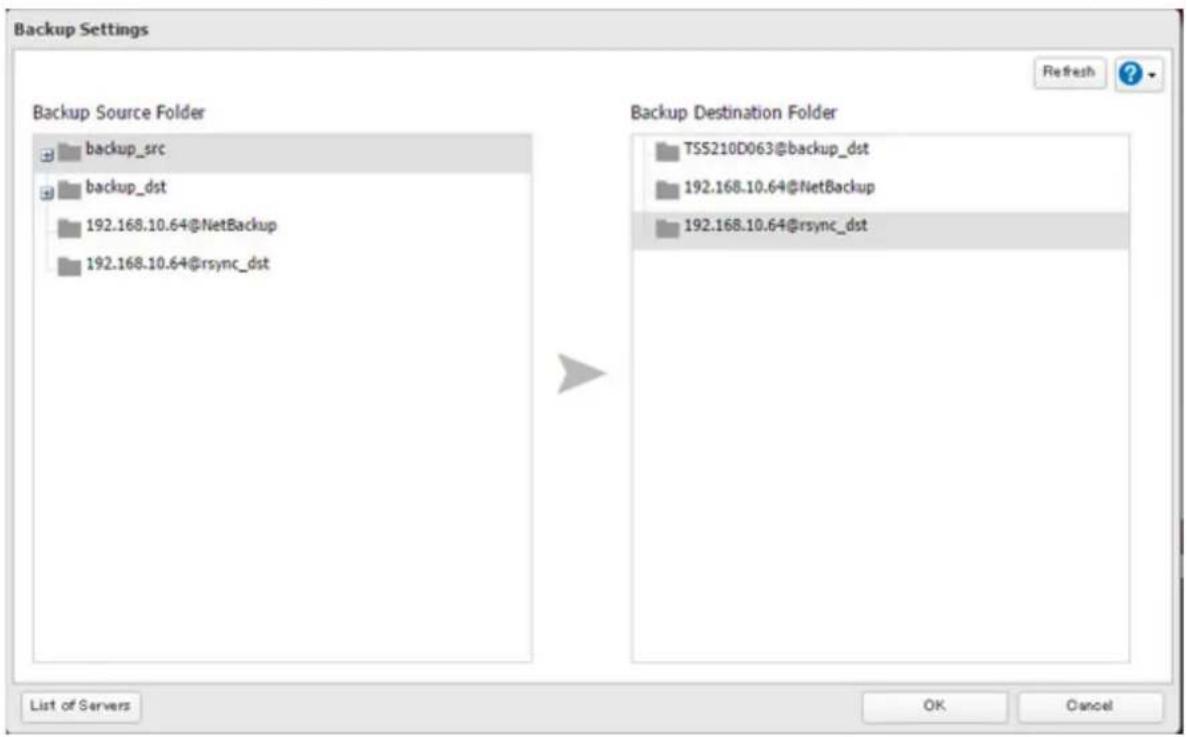

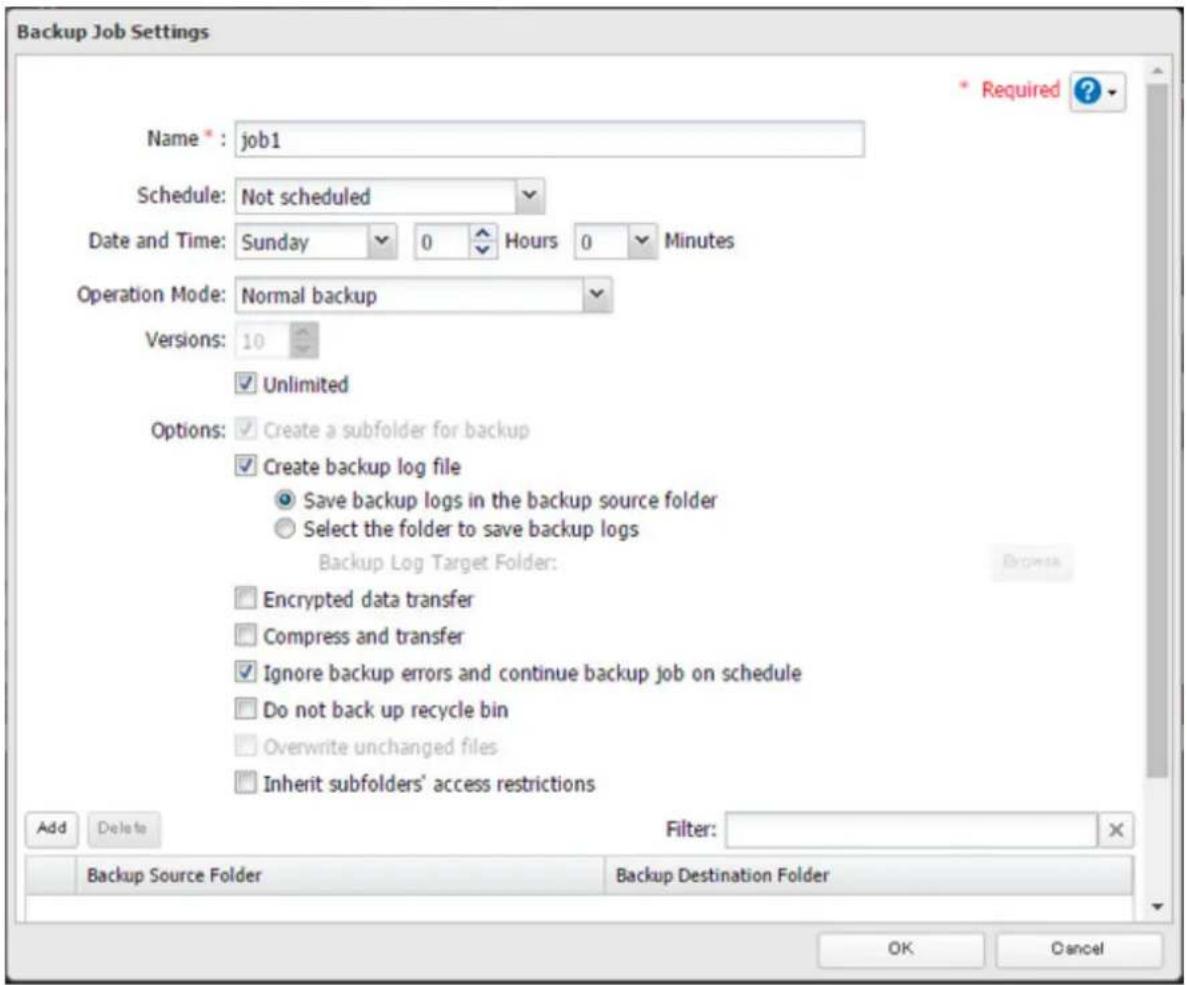

Configuration d'une tâche de sauvegarde 85

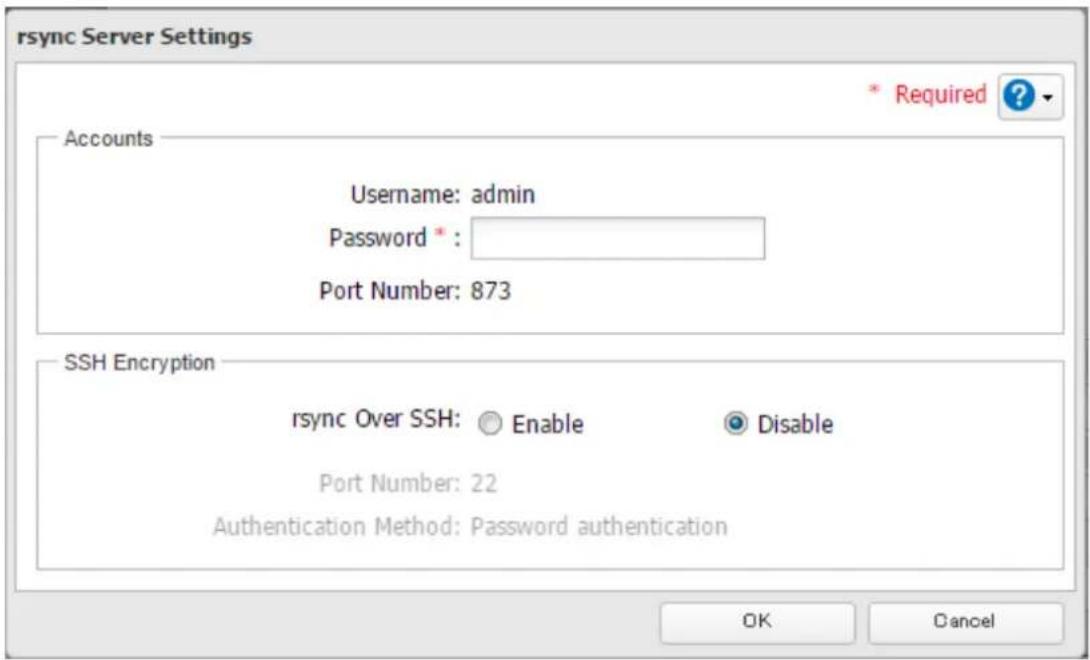

Sauvegarde vers des périphériques compatibles rsync ...... 88

Préparation d'une destination de sauvegarde....88

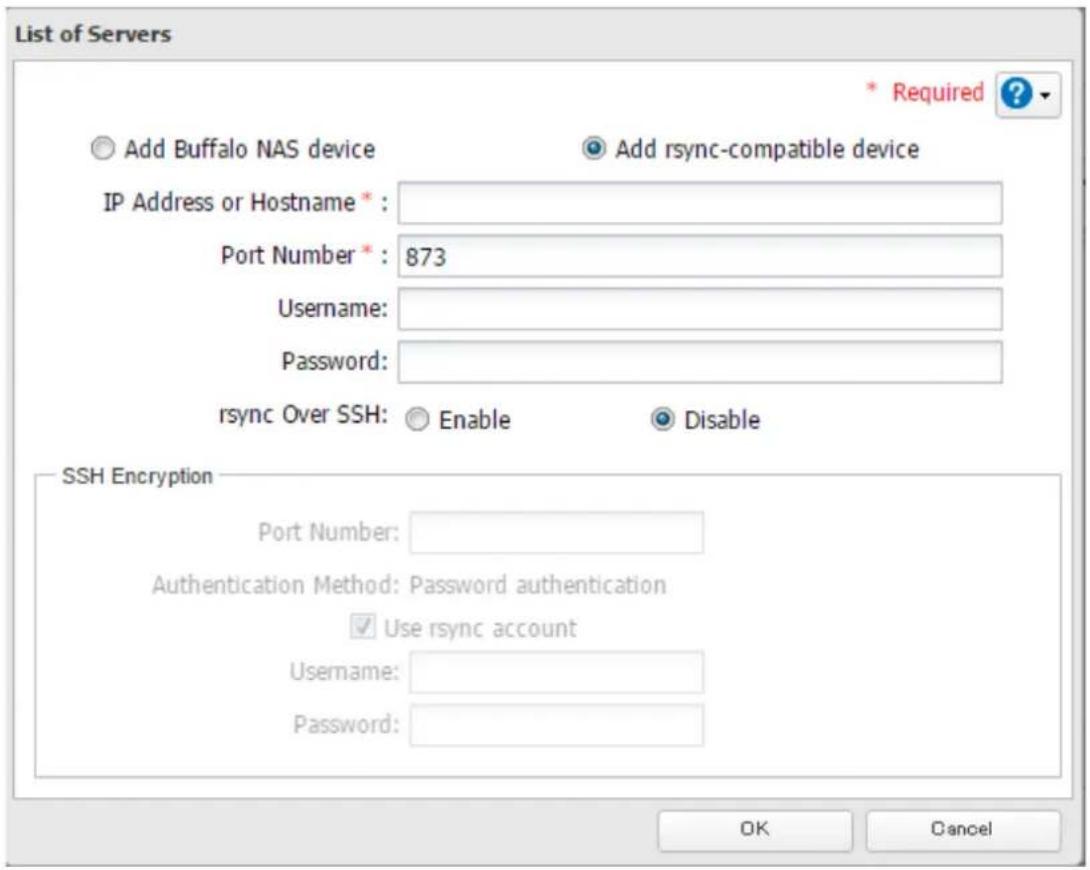

Configuration d'une tâche de sauvegarde 89

Sauvegarde depuis des périphériques compatibles rsync......93

Journaux de sauvegarde 94

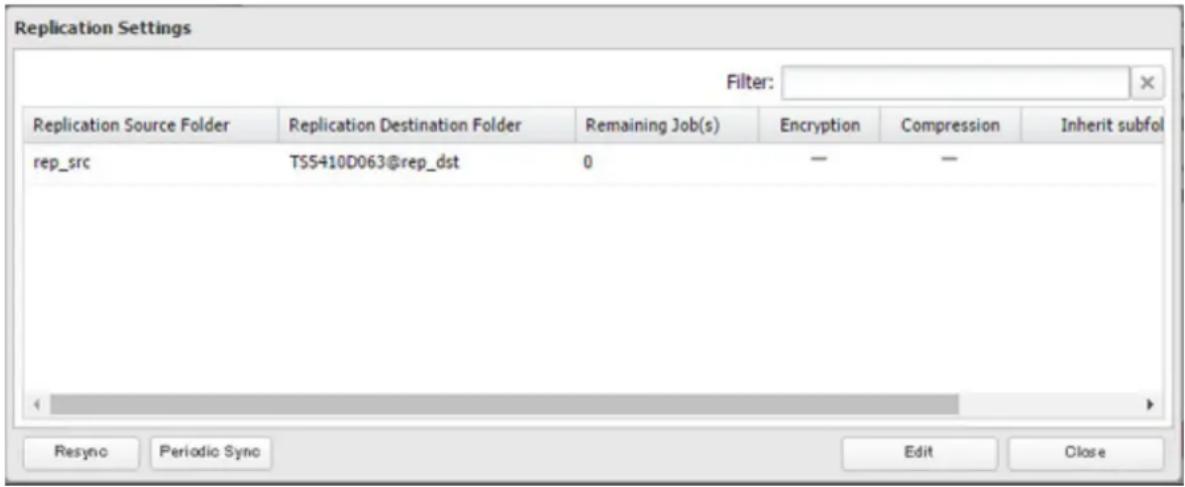

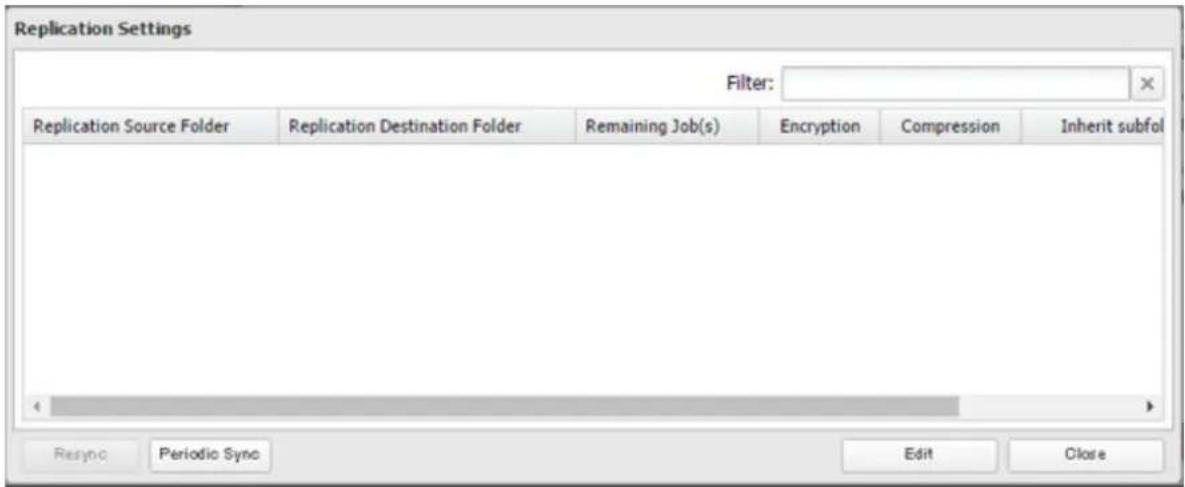

Réplication....97

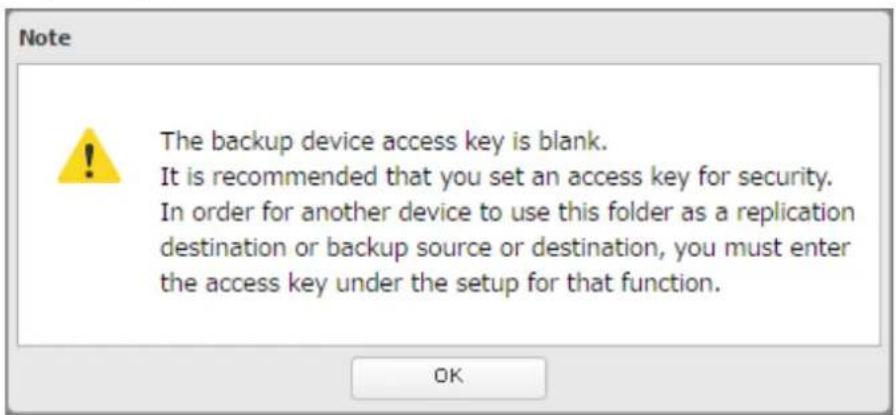

Préparation d'une destination pour la réplication ....98

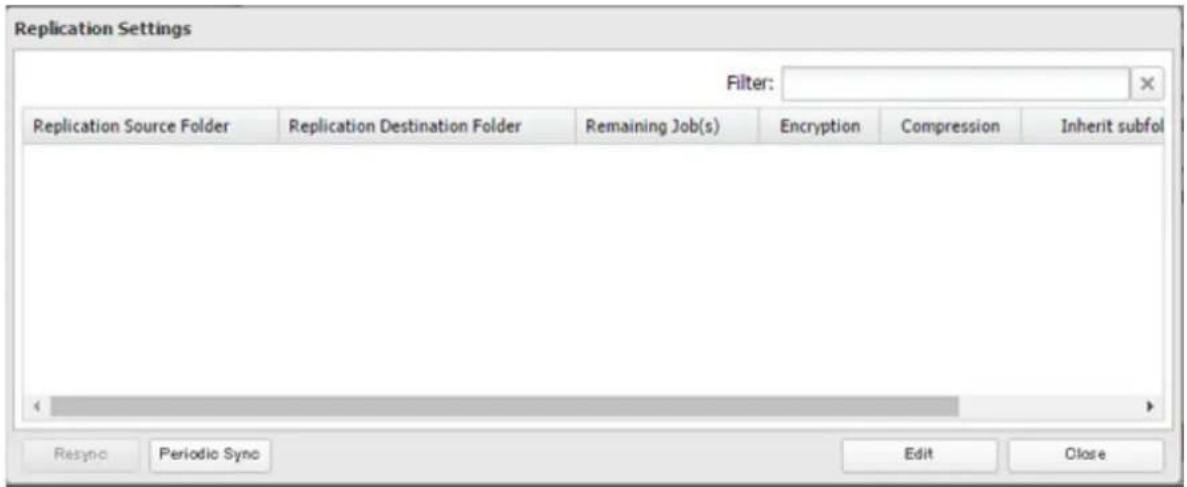

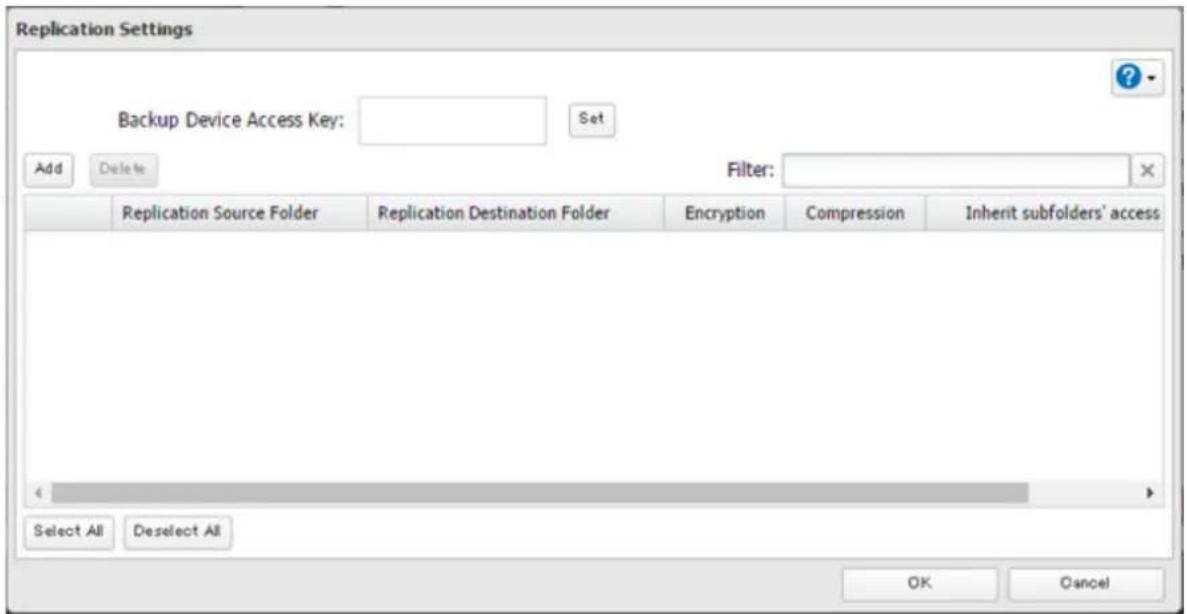

Configurer une tâche de réplication ....99

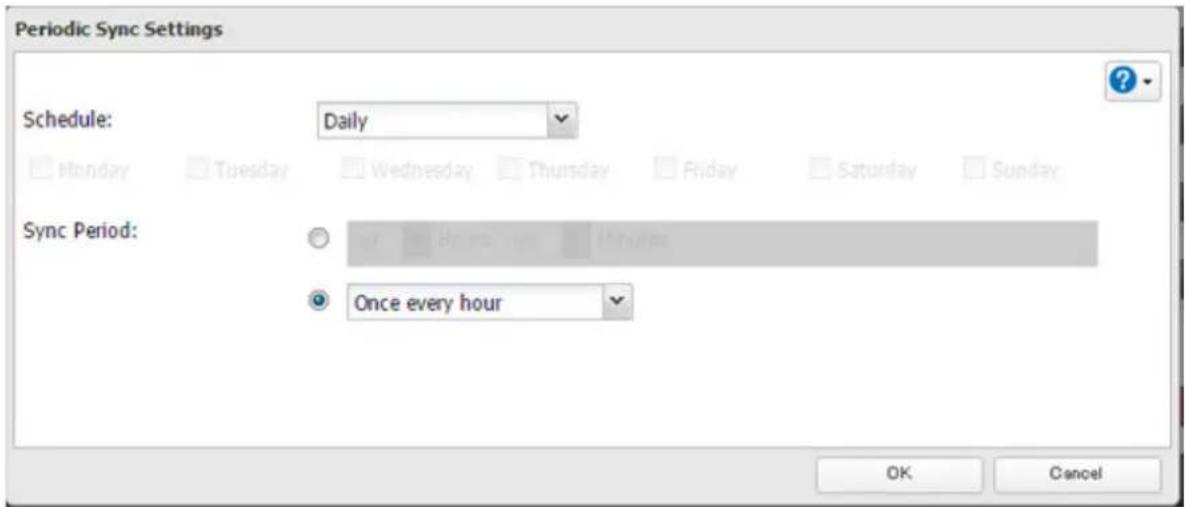

Synchronisation régulière entre les TeraStations source et de destination ....101

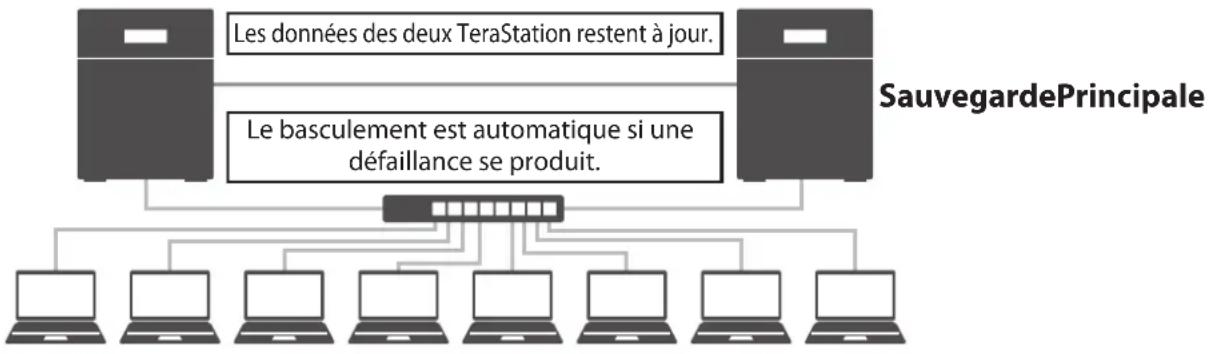

Reprise 102

Avant de configurer le basculement sur incident ....103

Restrictions d'utilisation 104

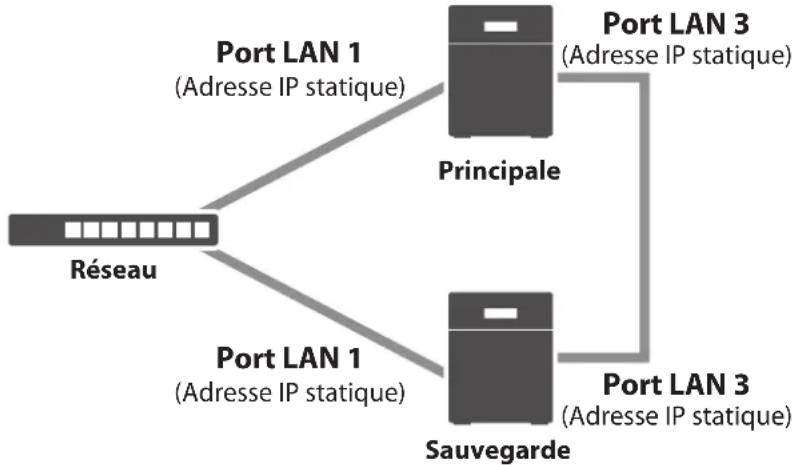

Configuration de la reprise ....105

Remplacement manuel de la TeraStation de sauvegarde ......107

Reconfiguration après basculement sur incident 107

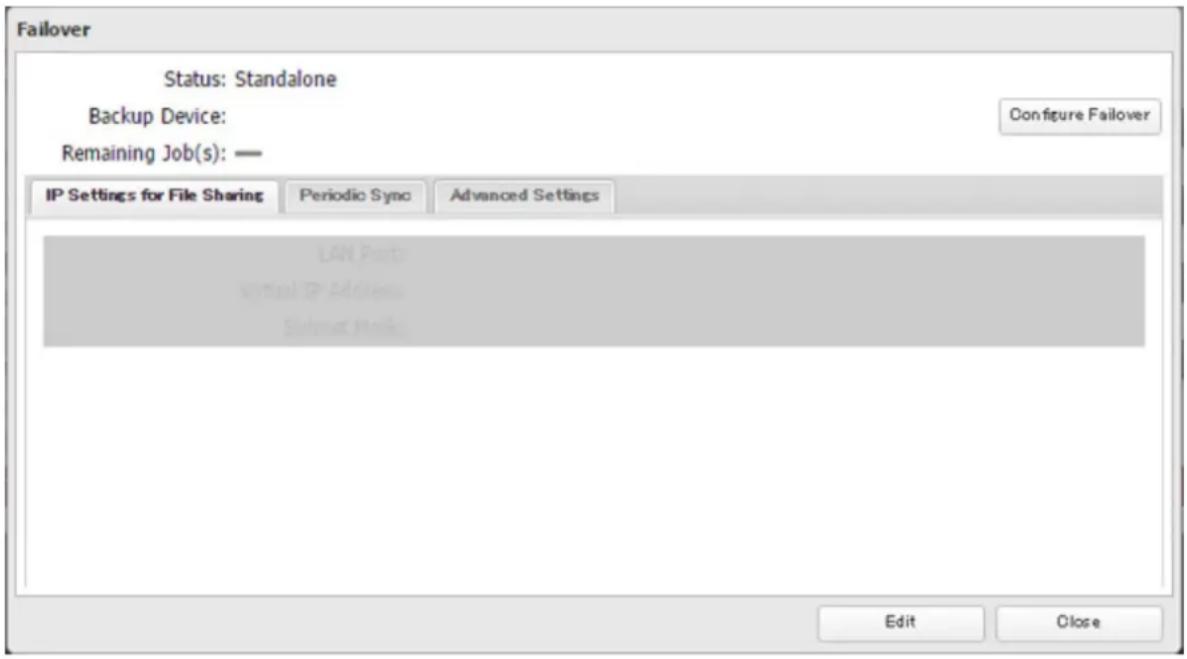

Synchronisation régulière entre les TeraStations principale et de sauvegarde....109

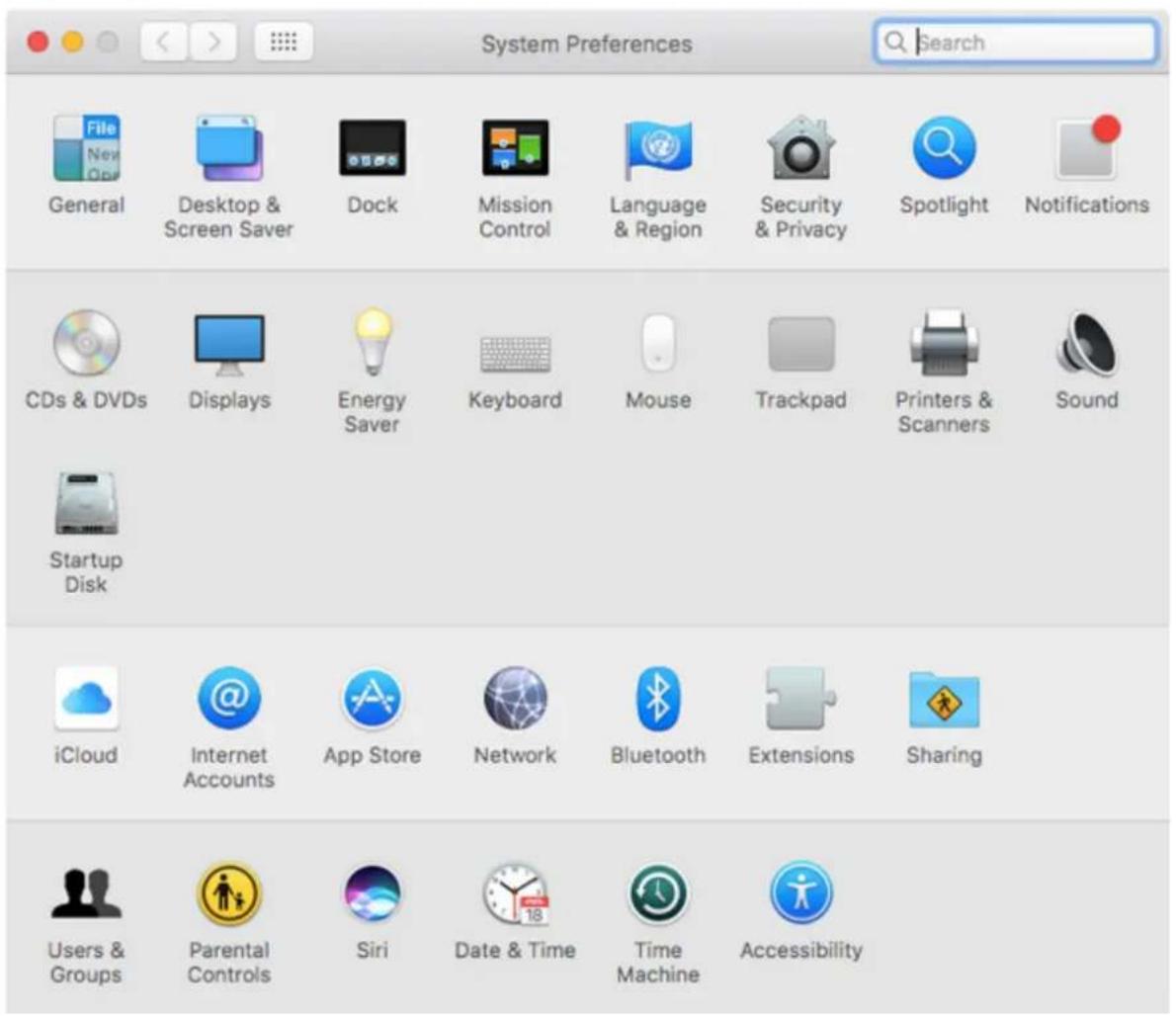

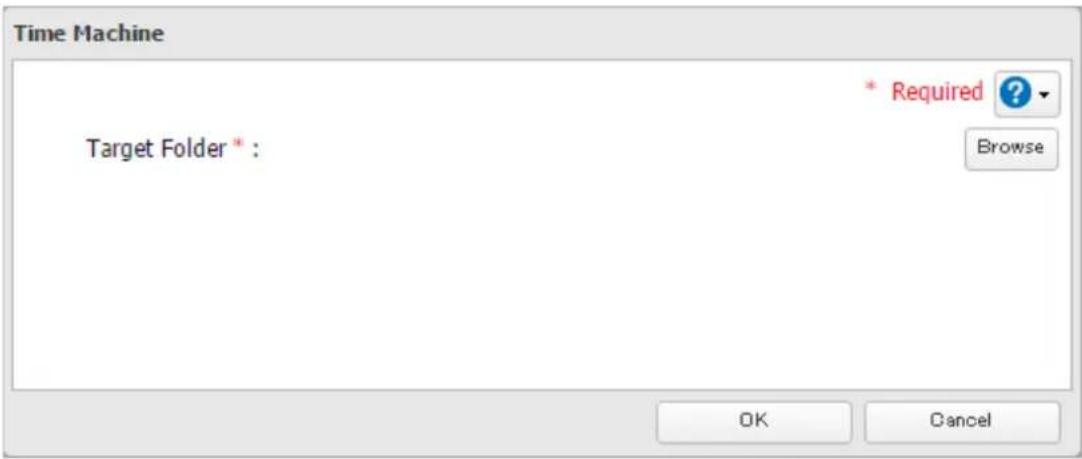

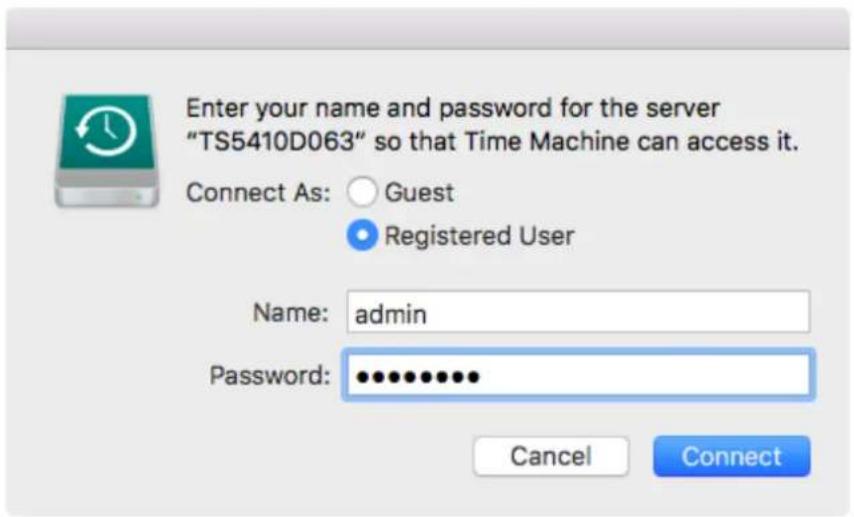

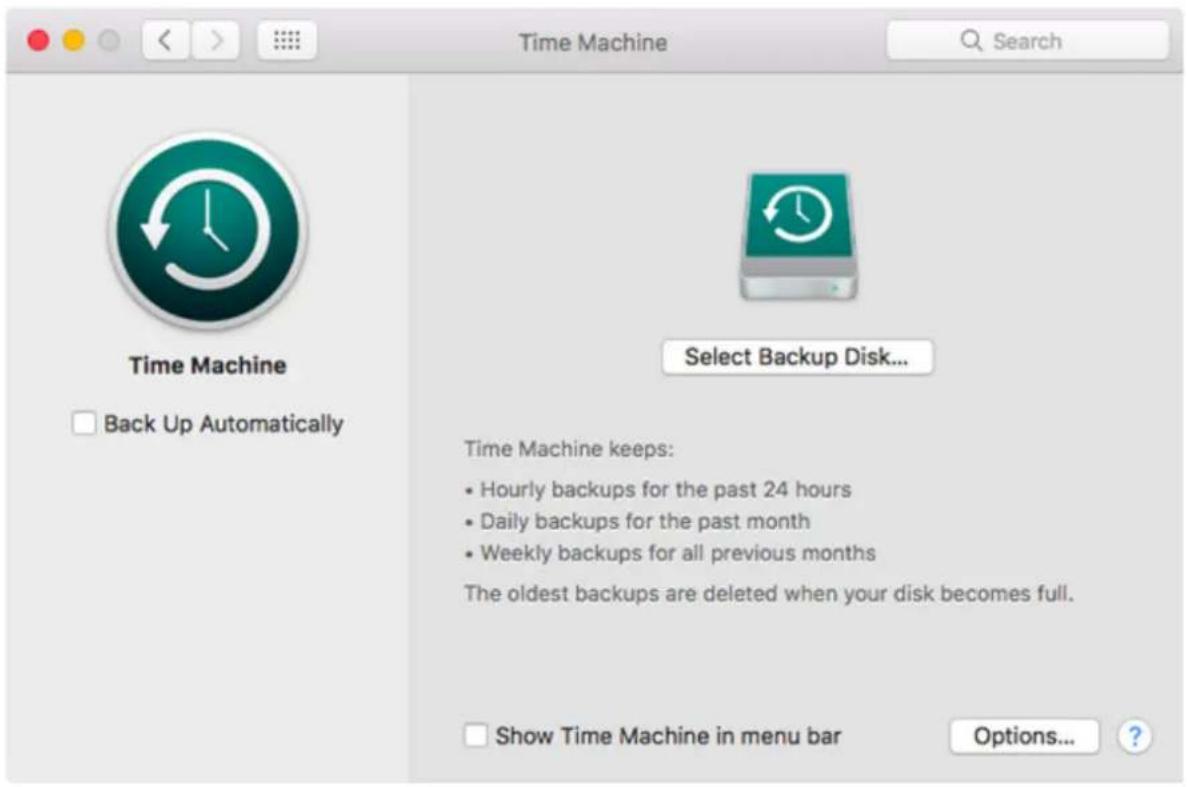

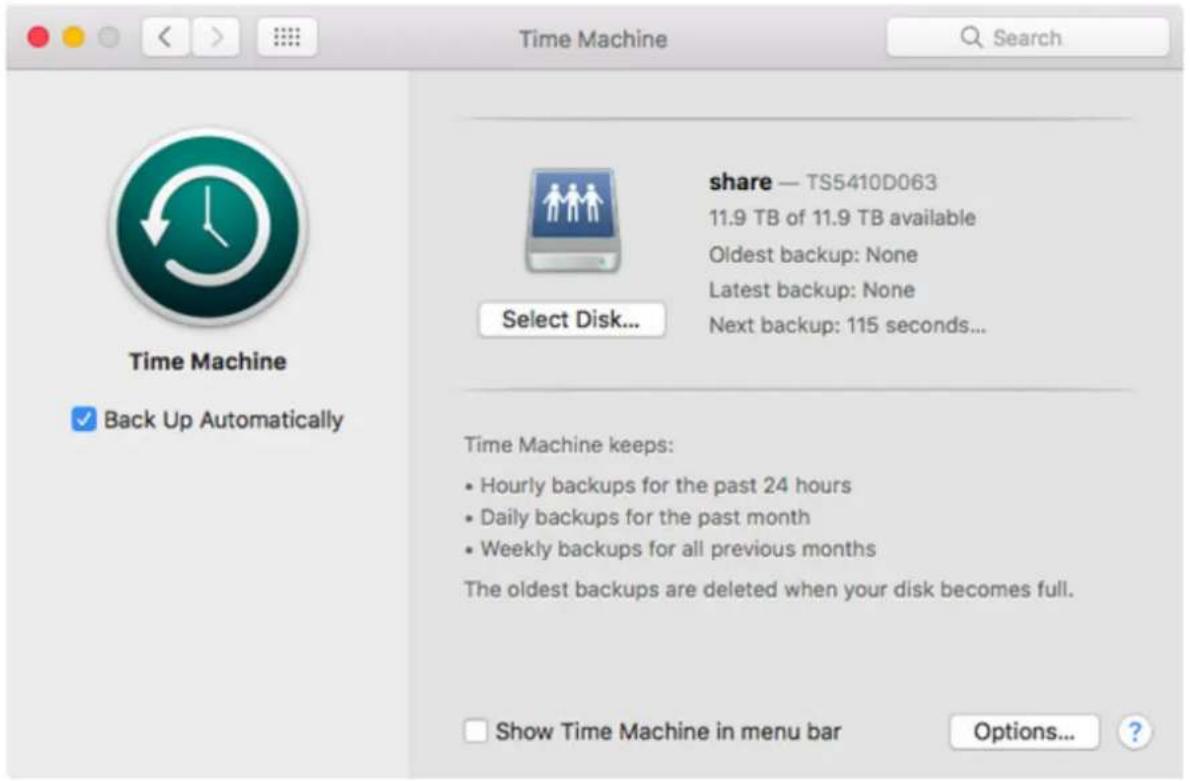

Sauvegarde de votre Mac via Time Machine......110

Chapitre 6 Accès à distance ...... 116

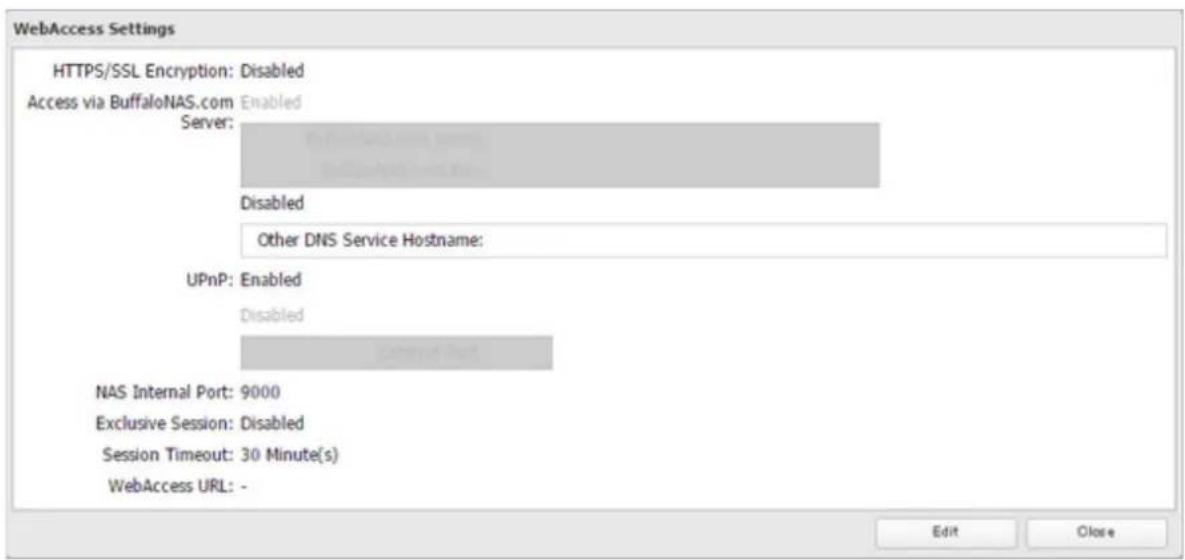

WebAccess 116

FTP 118

Stockage dans le cloud 119

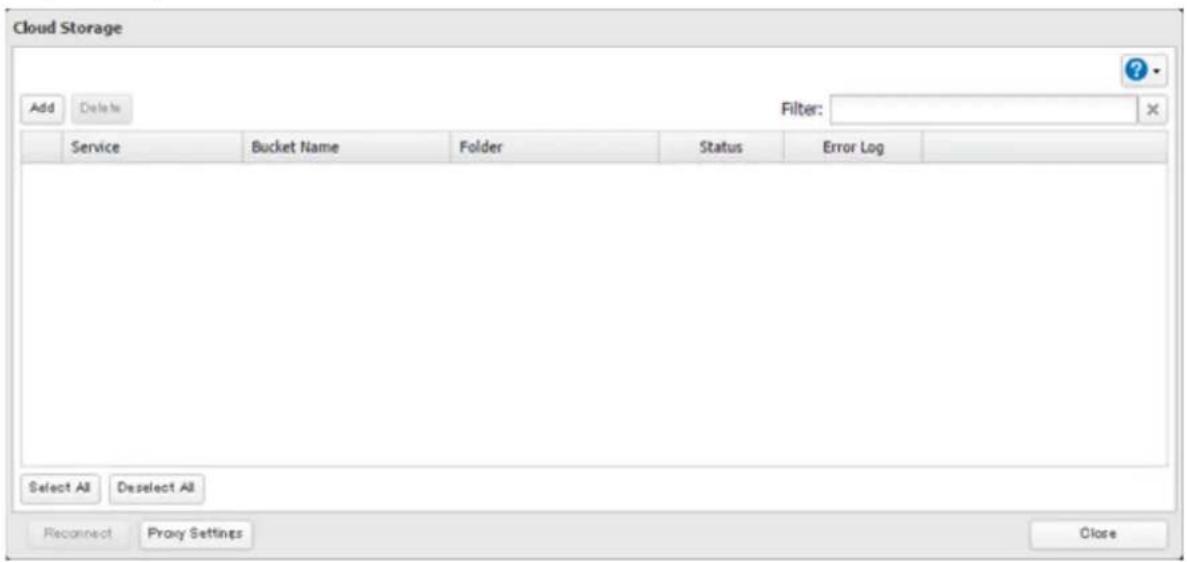

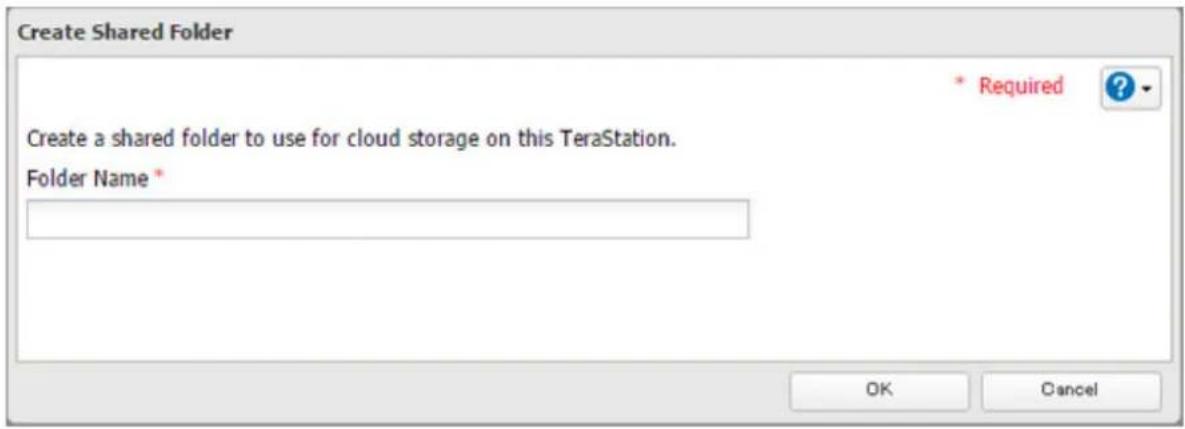

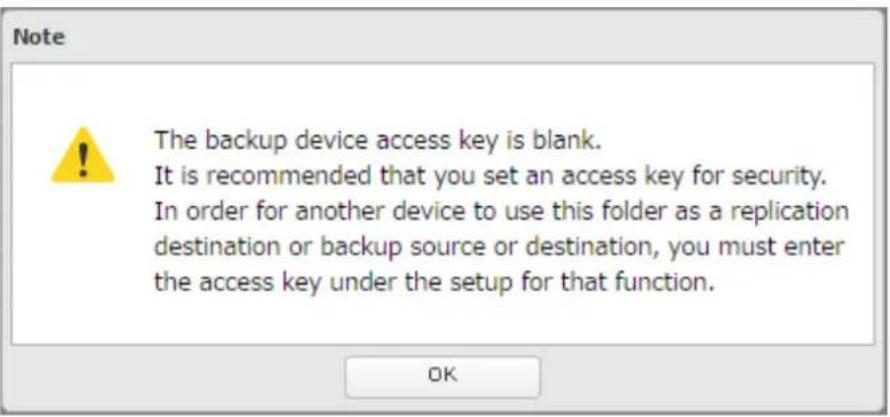

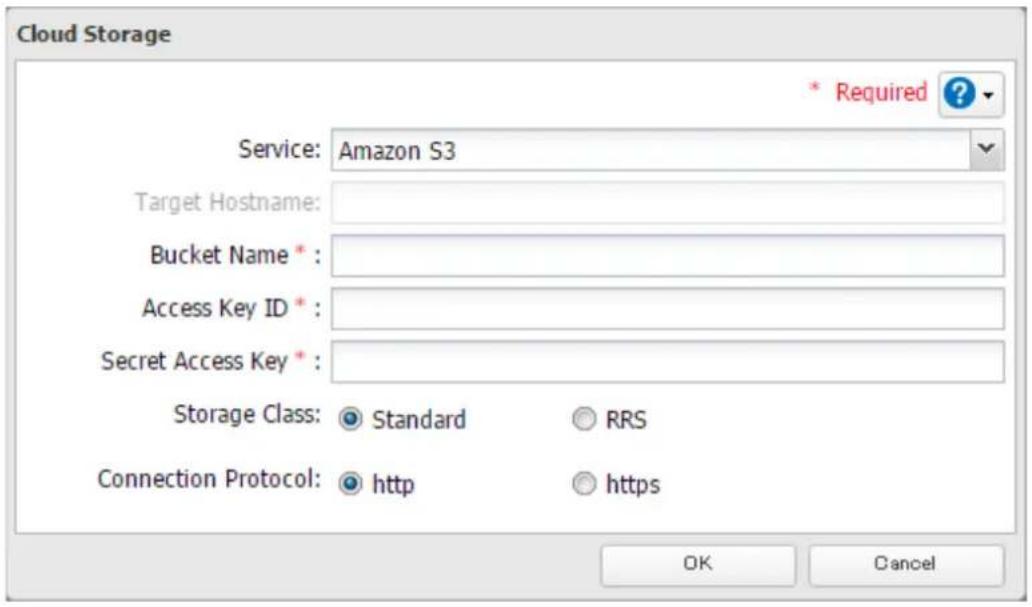

Configuration du stockage en nuage....120

Téléchargement de fichiers vers l'espace de stockage en nuage......121

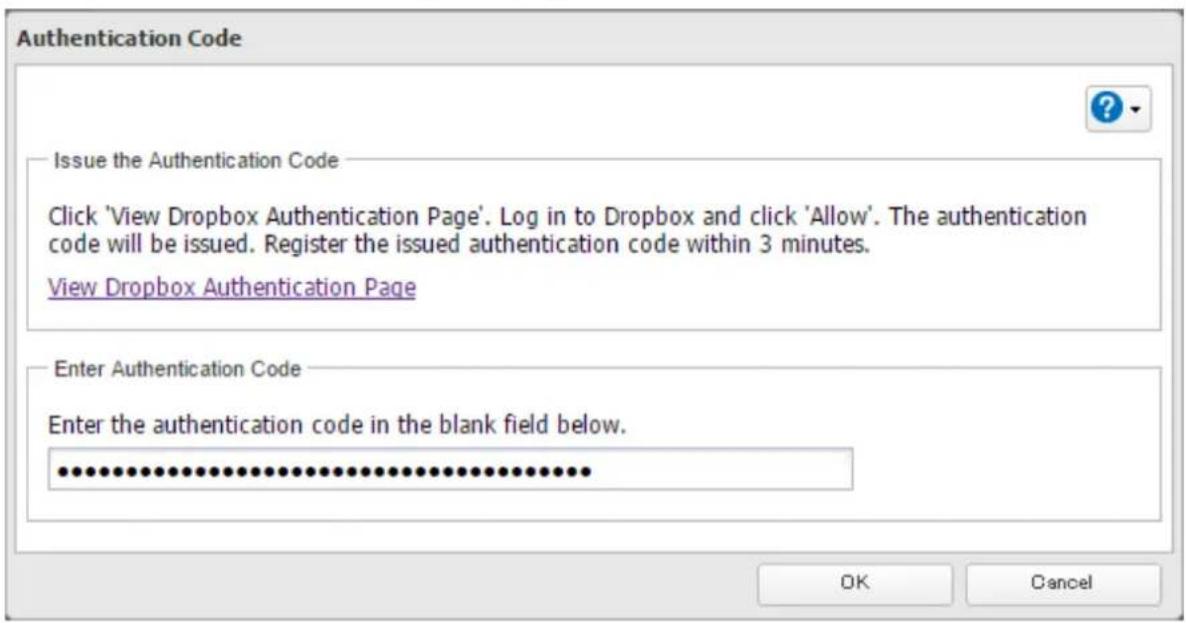

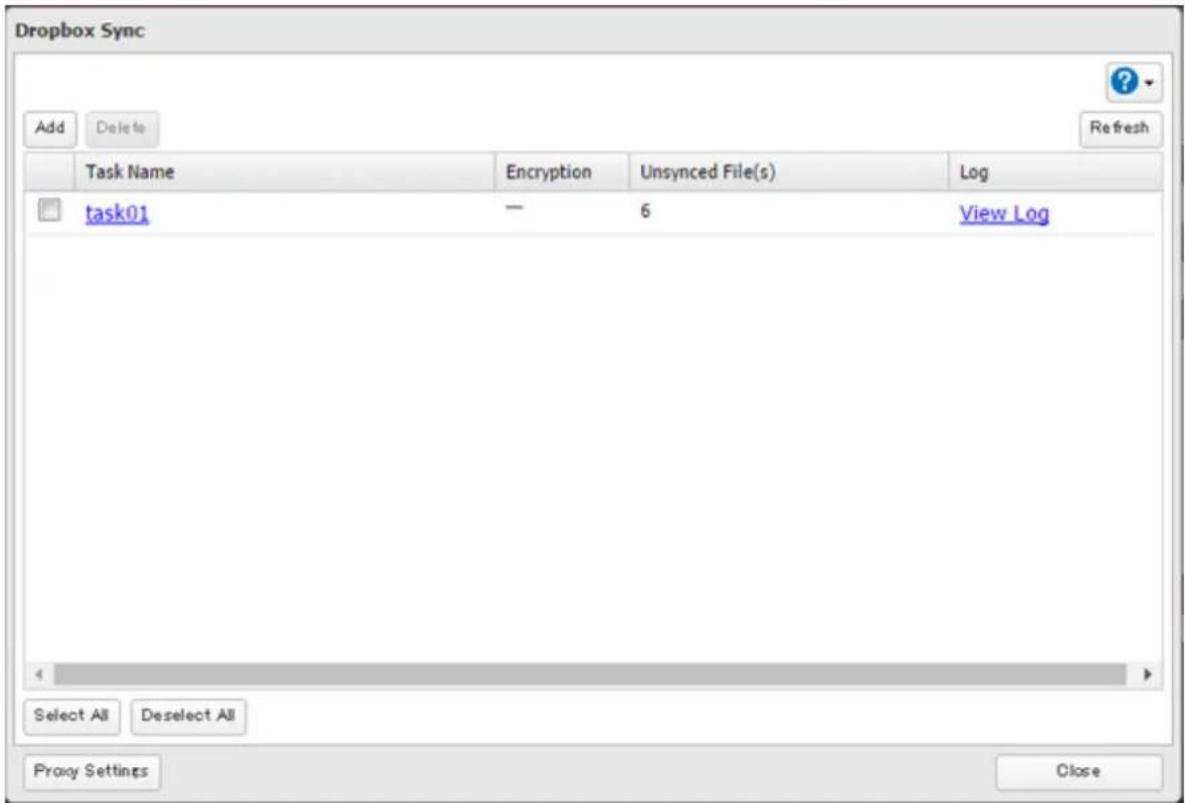

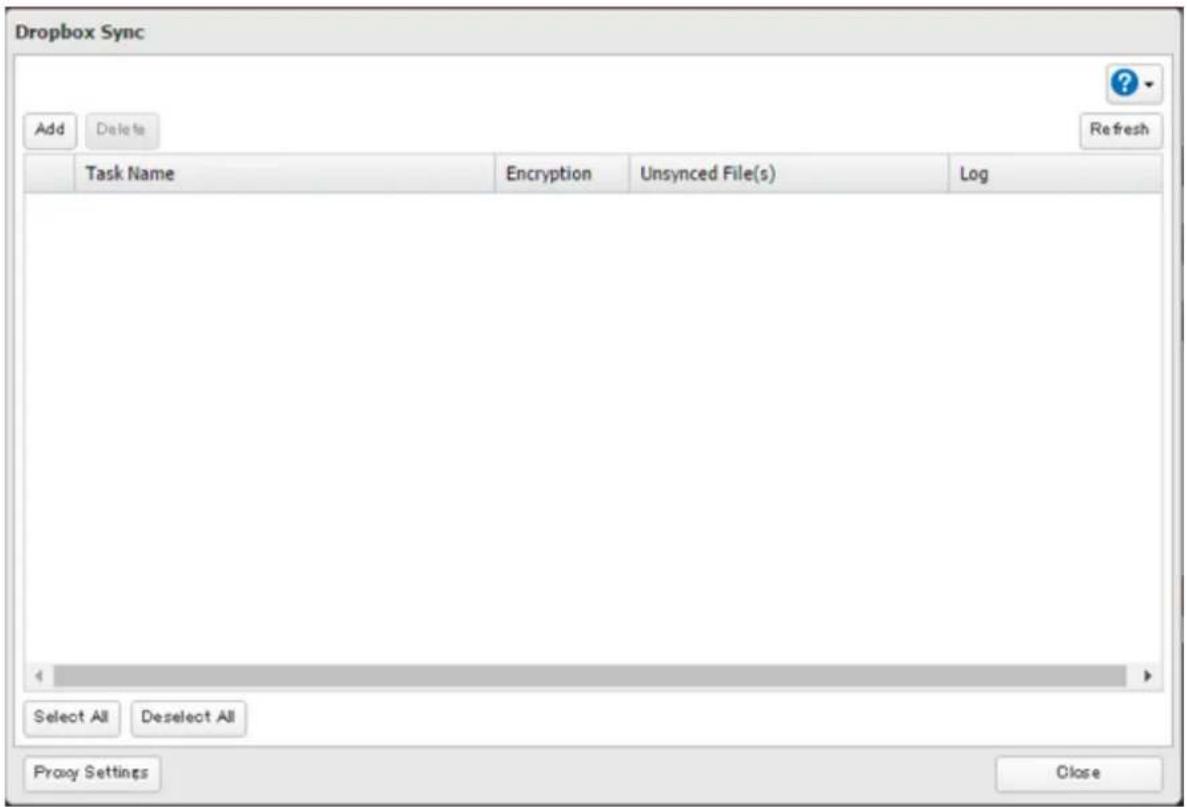

Dropbox Sync 126

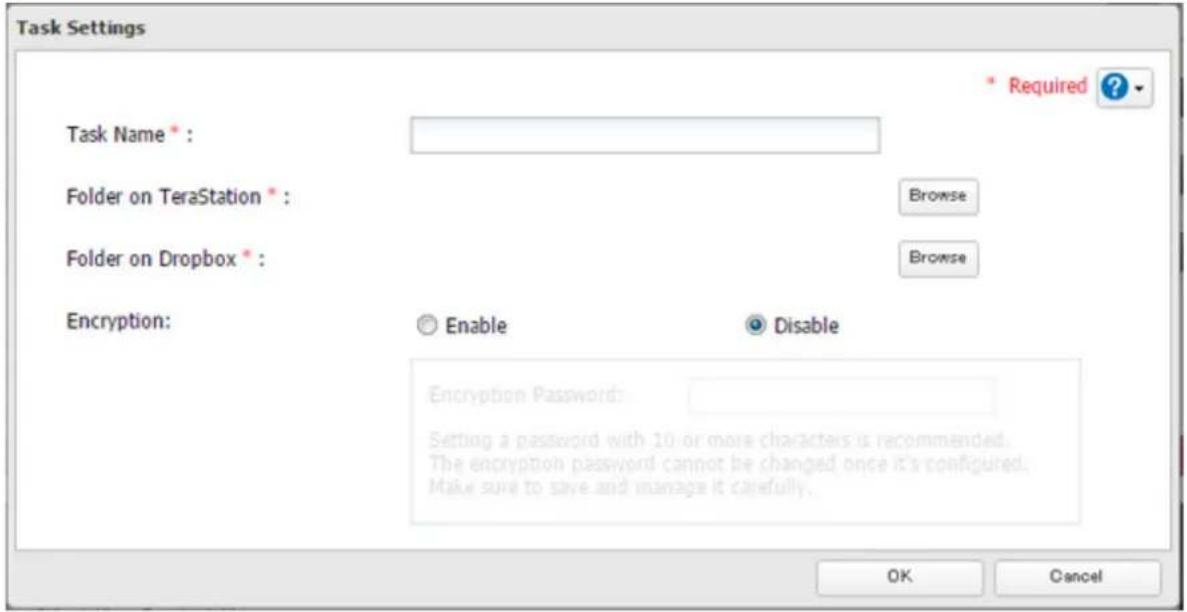

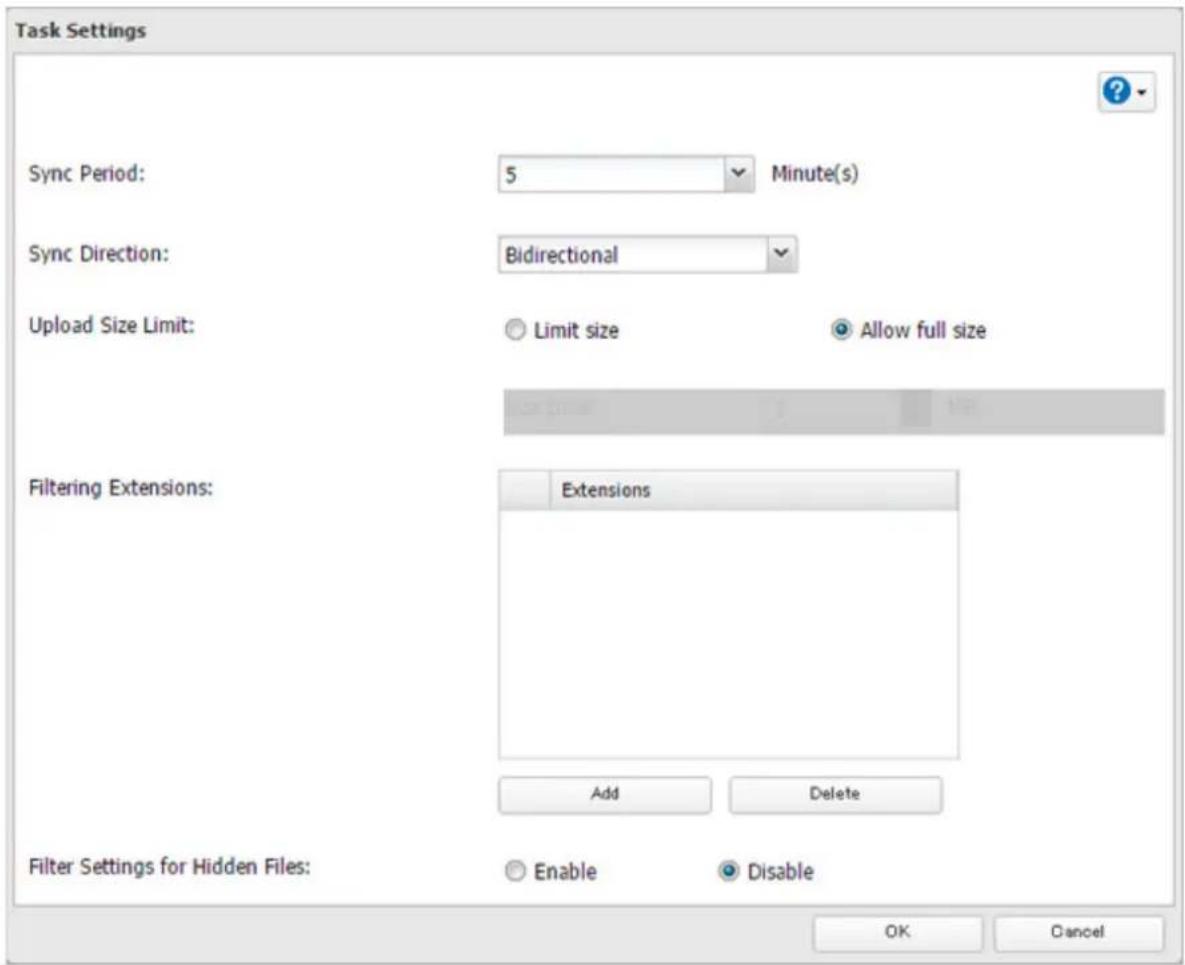

Configuration d'une nouvelle tâche ....126

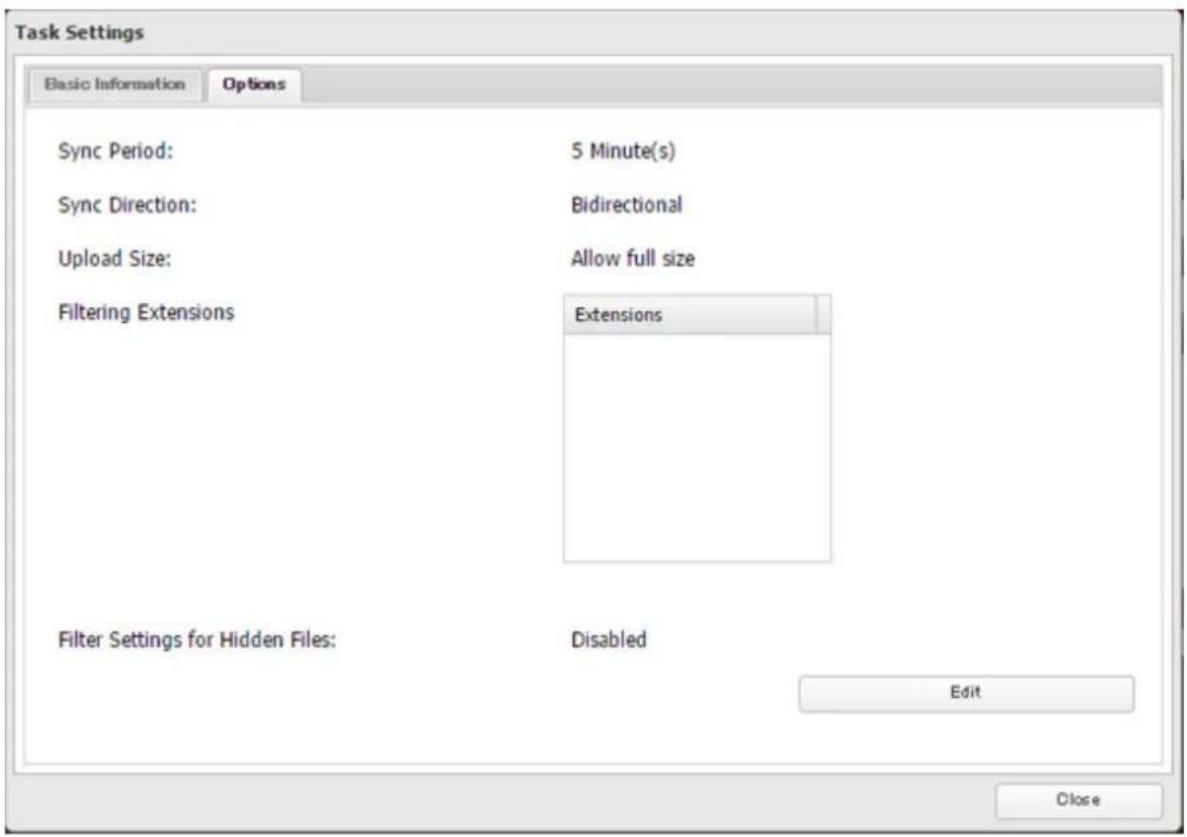

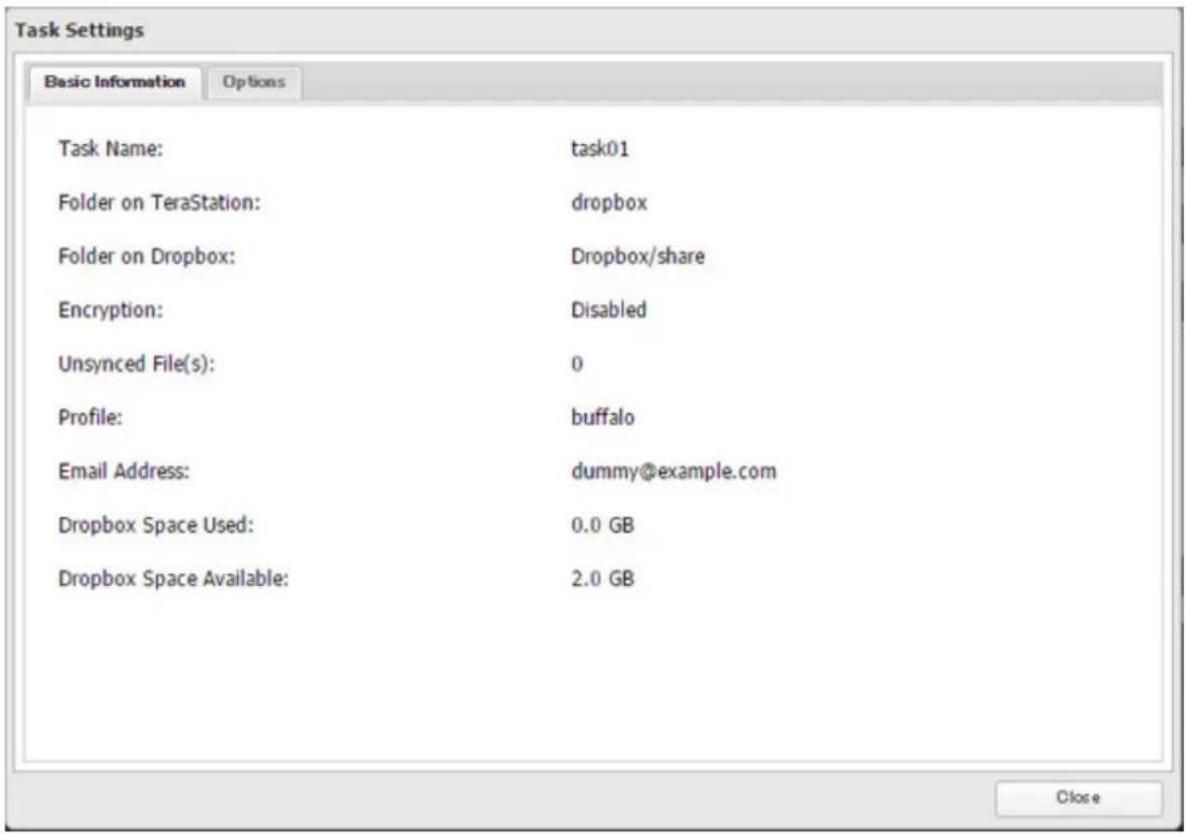

Modification des paramètres de tâche Dropbox....128

Création d'un lien partagé (Windows uniquement) ......132

Chapitre 7 Fonctions avancées....133

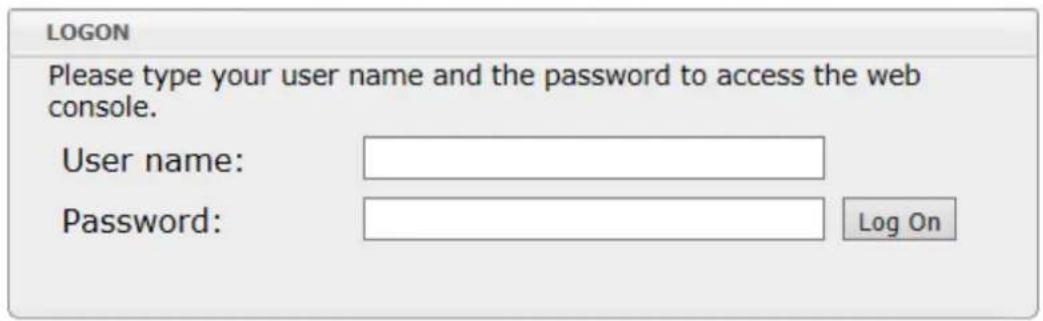

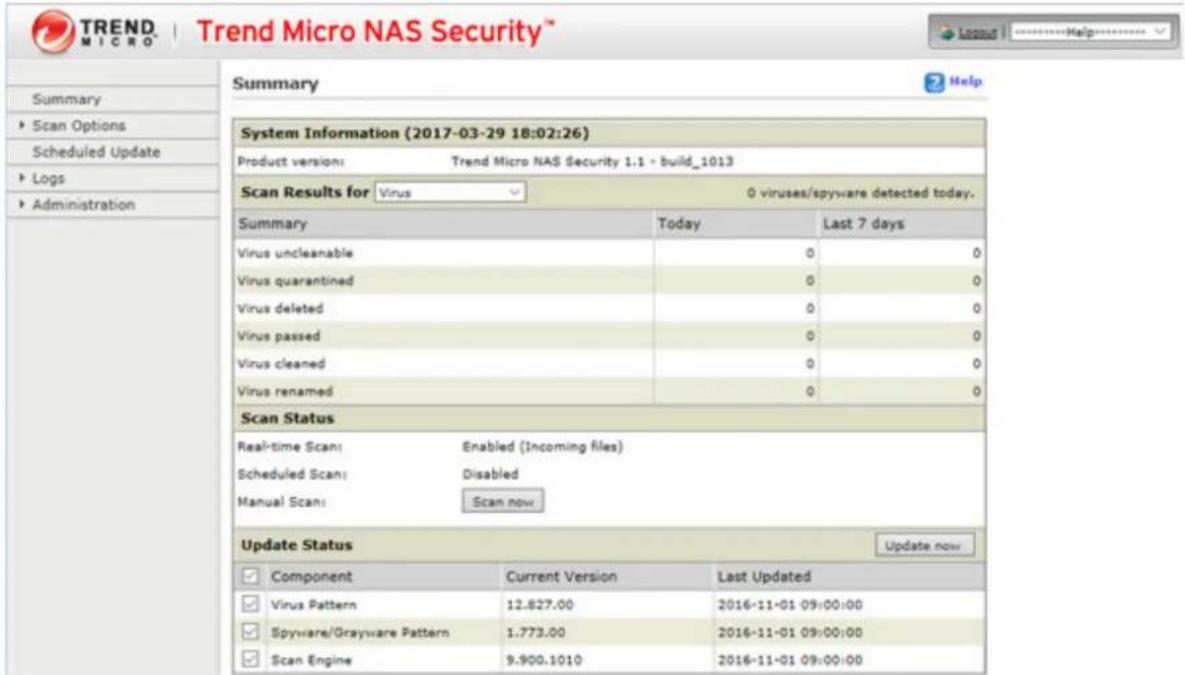

Logiciel antivirus.... 133

Activation de l'analyse antivirus ....133

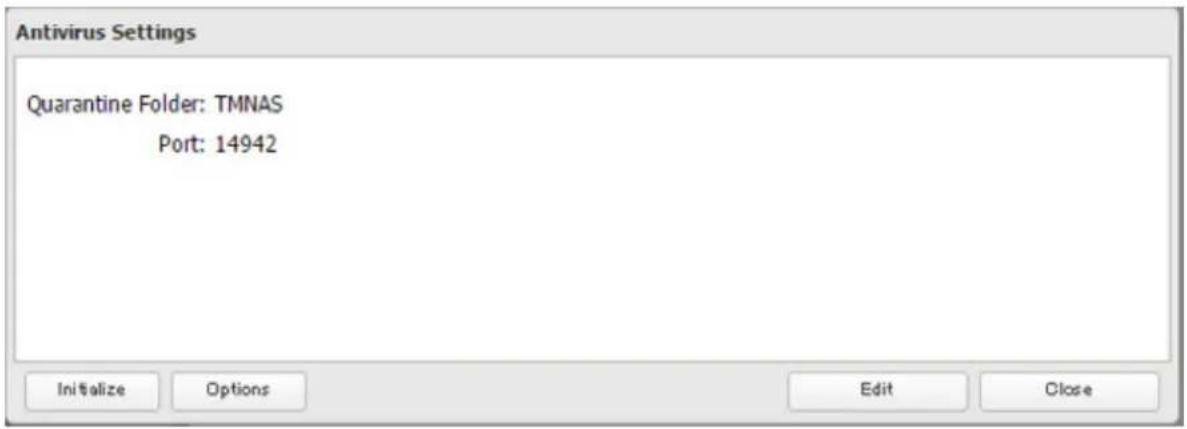

Configuration des paramètres de sécurité ....134

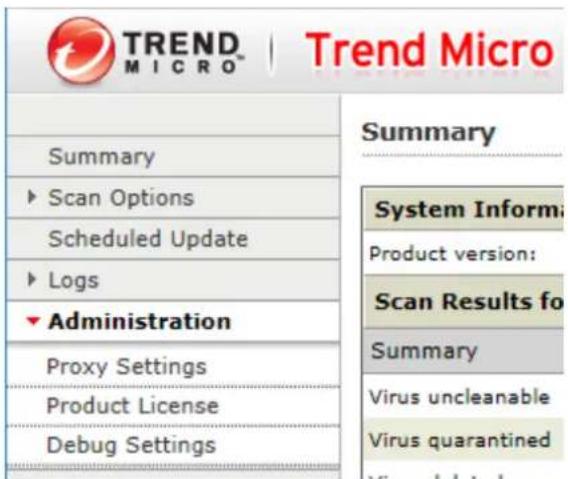

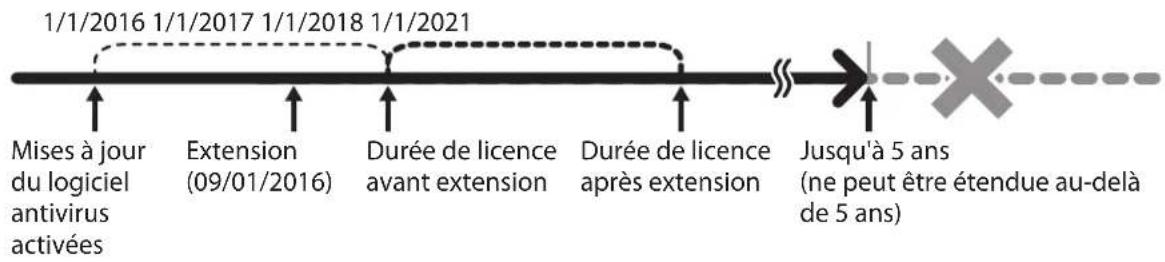

Licences 136

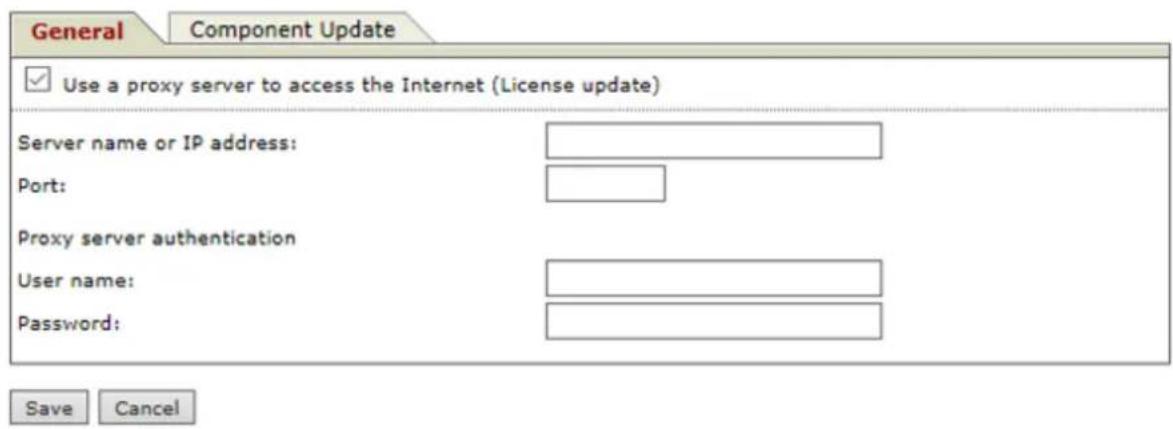

Connexion via un serveur proxy....137

Mise à jour des fichiers de signature du logiciel antivirus ......138

Configuration des dossiers comme cible de l'analyse antivirus .....139

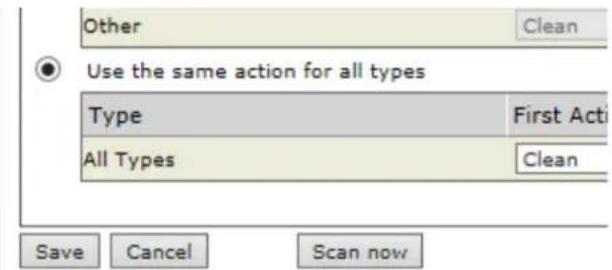

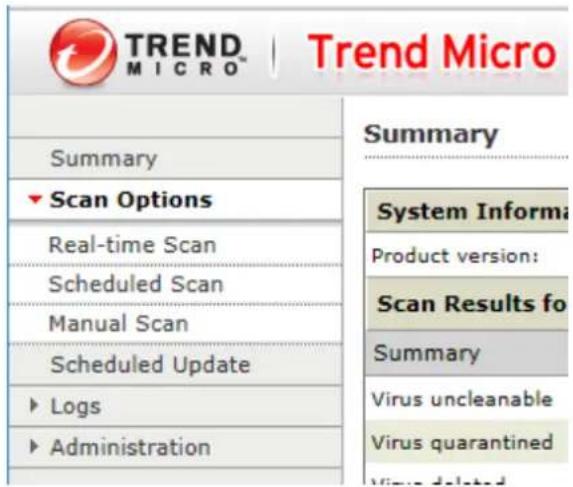

Analyse antivirus 140

Vérification du fichier-journal ...... 141

Aide en ligne 142

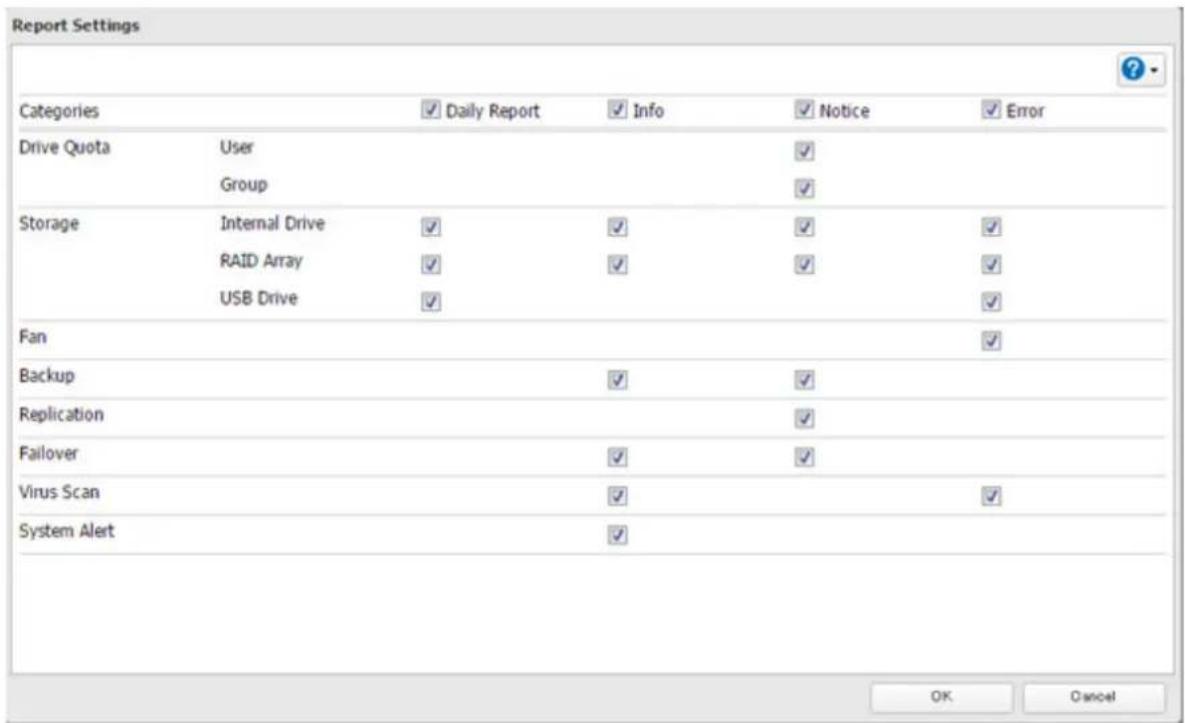

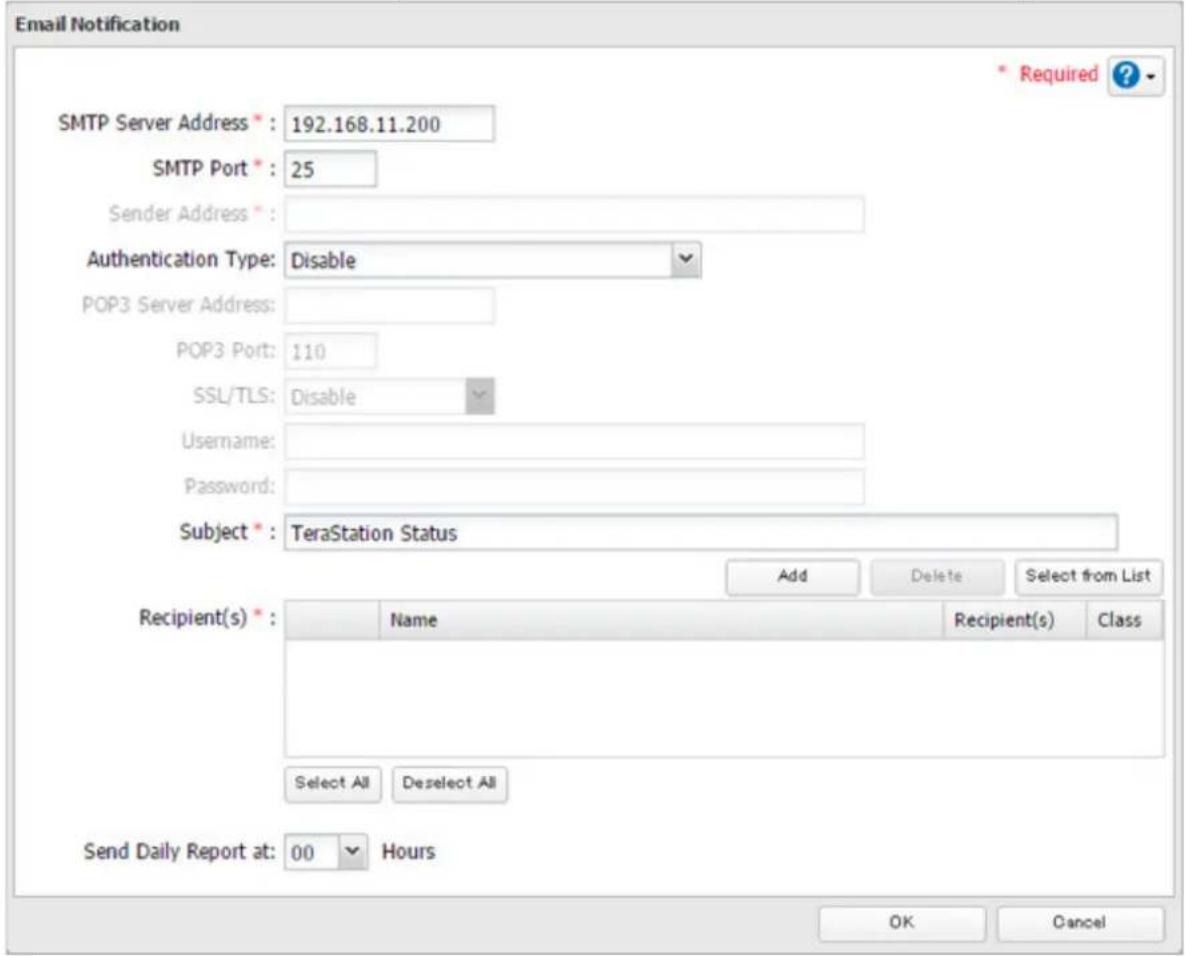

Notification par e-mail....142

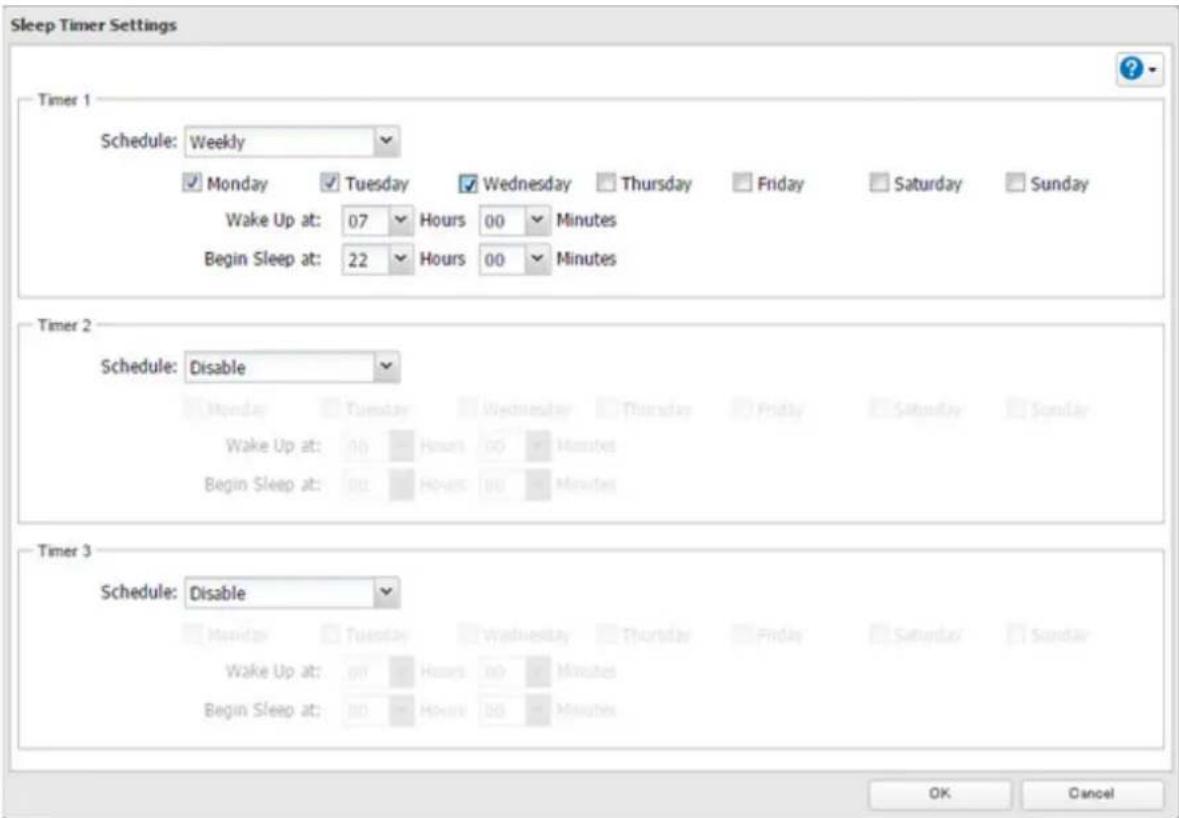

Sleep Mode 144

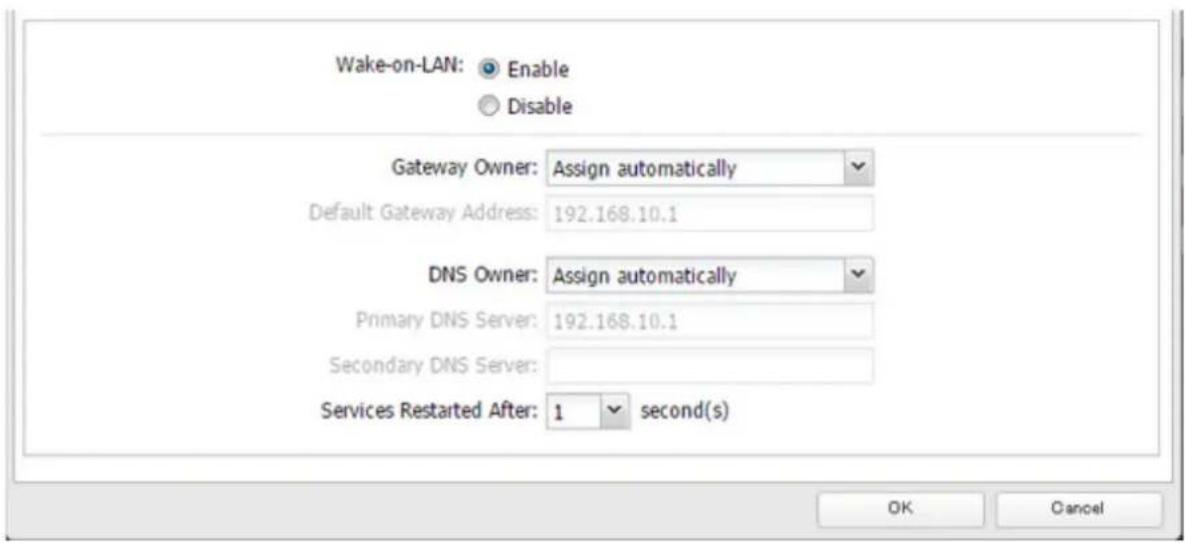

Wake on LAN....146

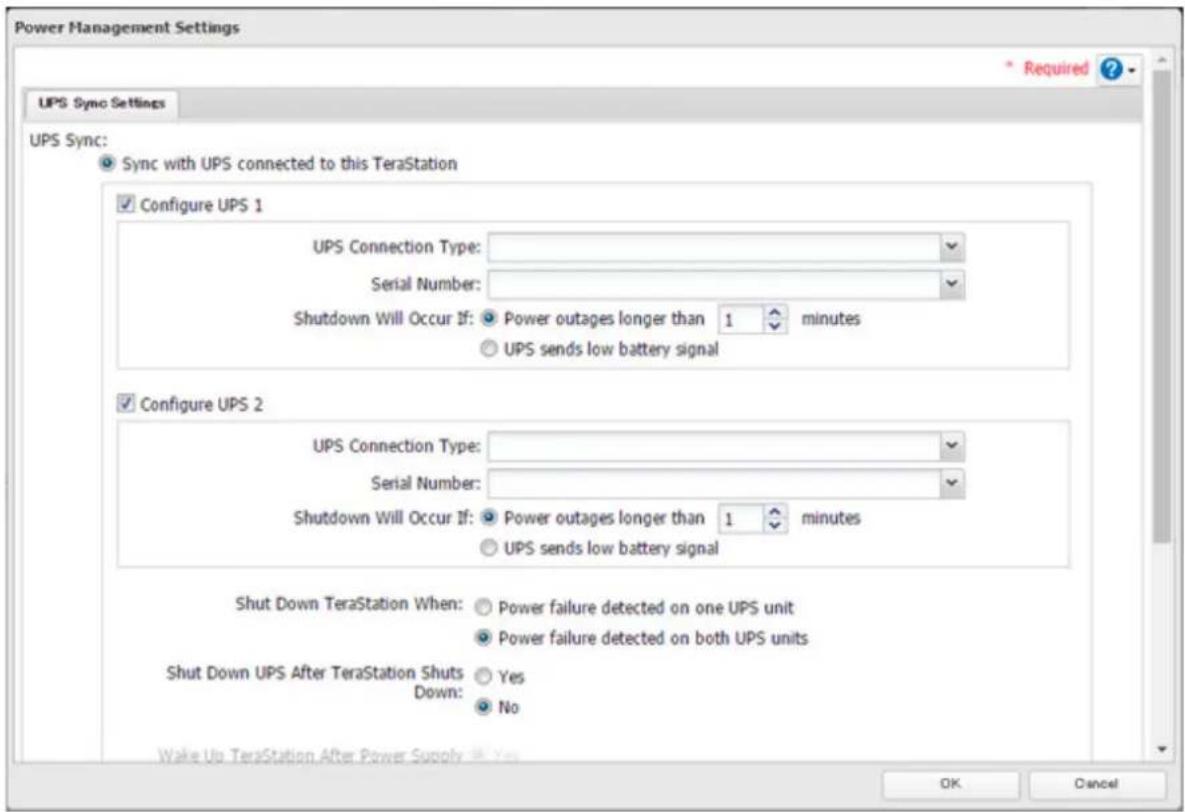

Onduleur (UPS, Uninterruptible Power Supply)......147

Un seul bloc d'alimentation est installé....147

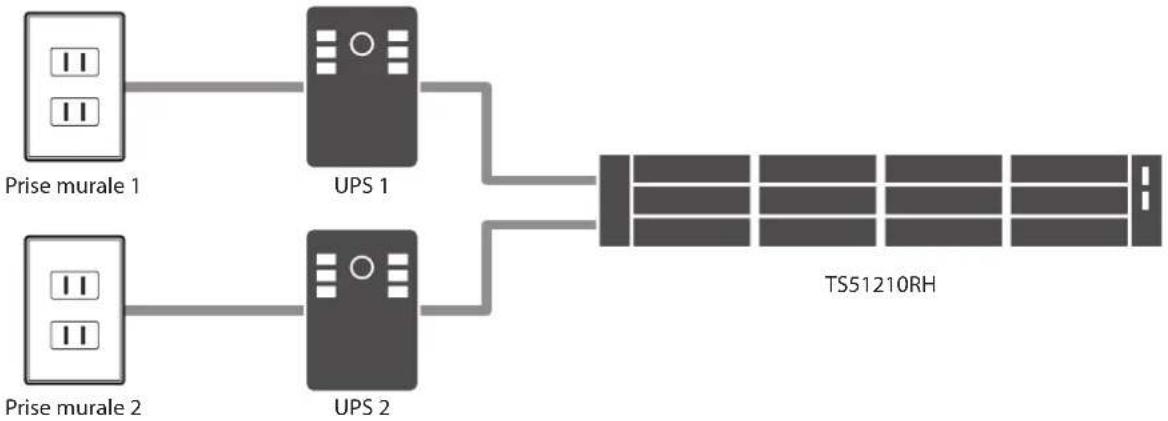

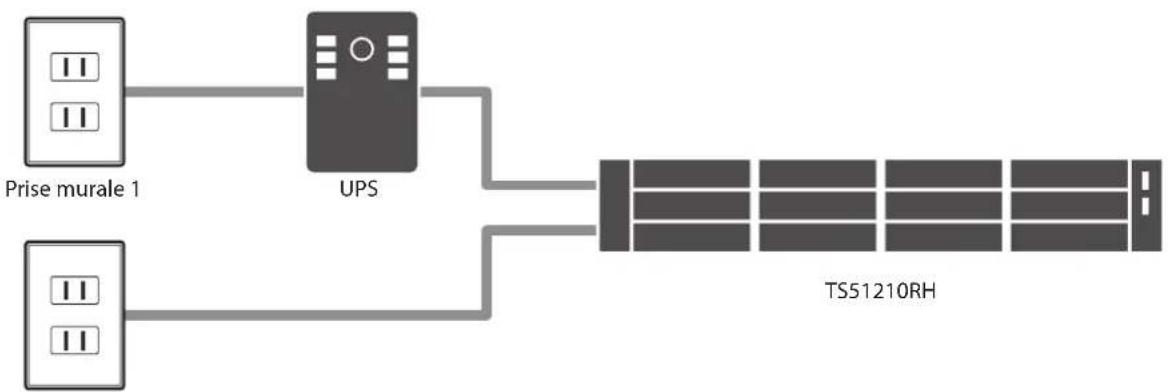

Deux blocs d'alimentation sont installés....148

Défaillance de l'alimentation....150

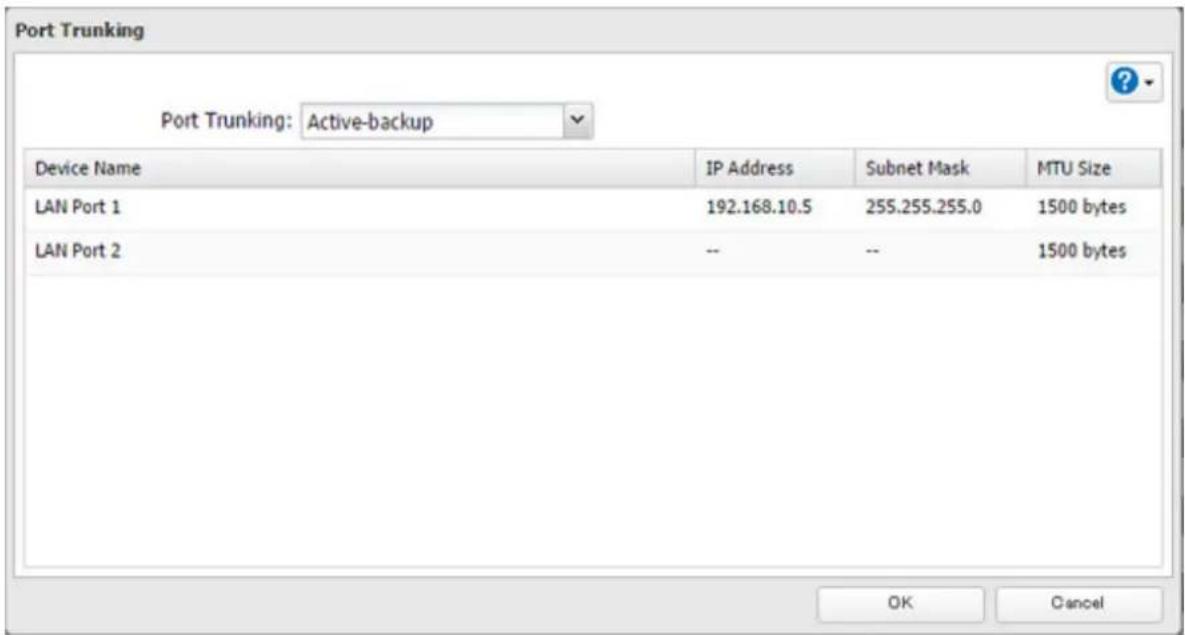

Agrégation de liens....151

Fichiers hors connexion....153

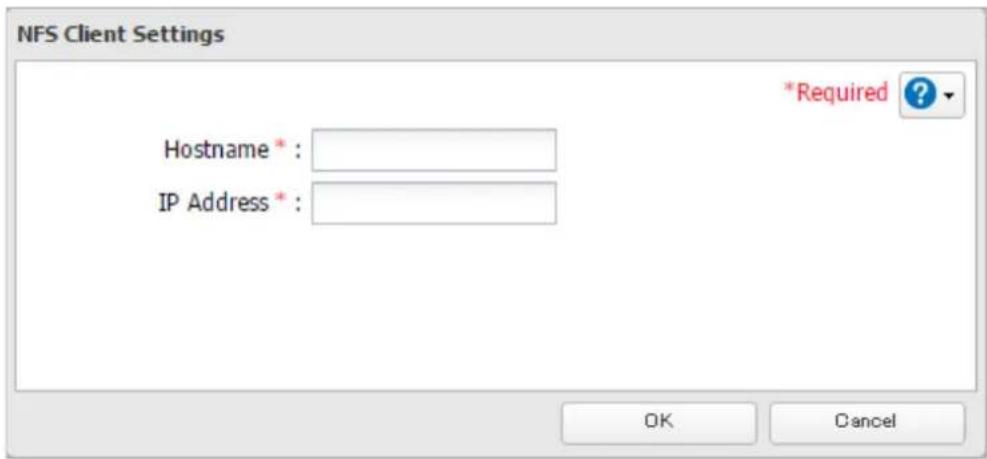

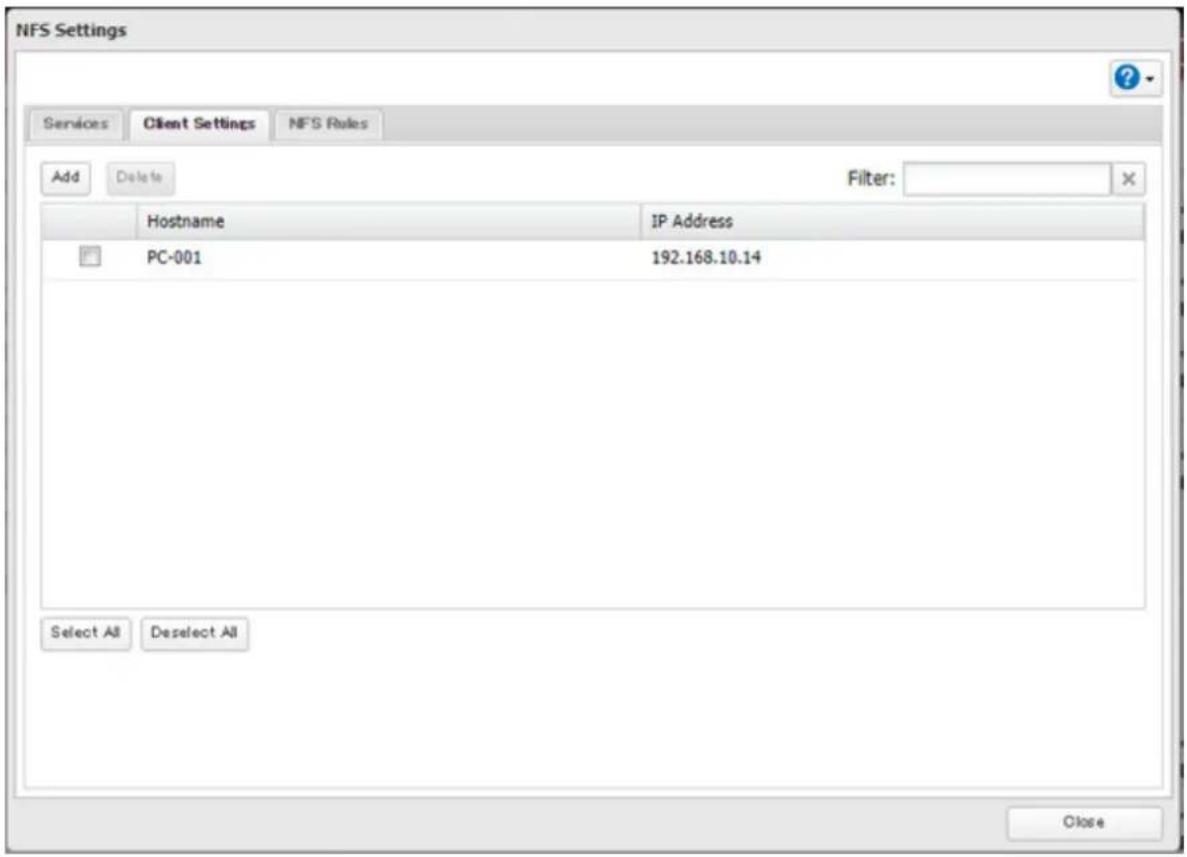

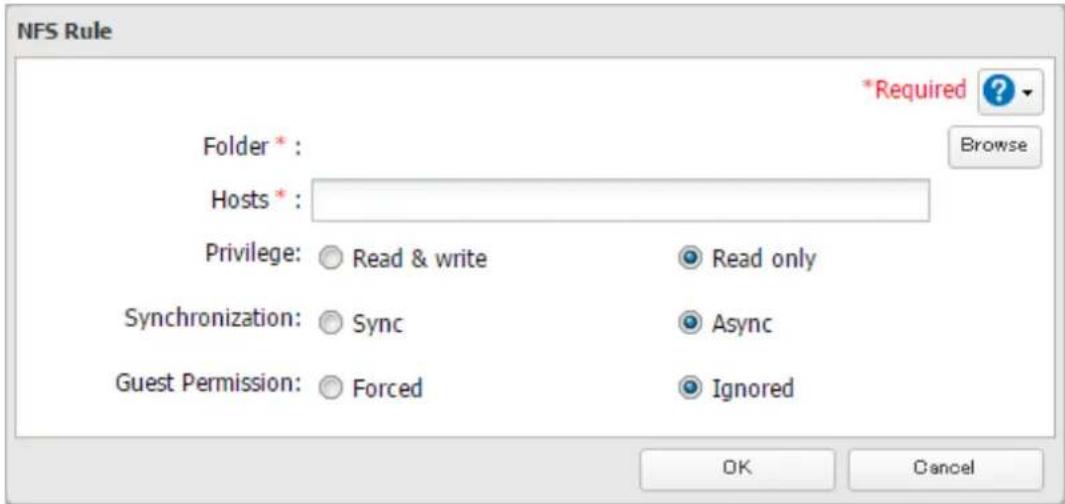

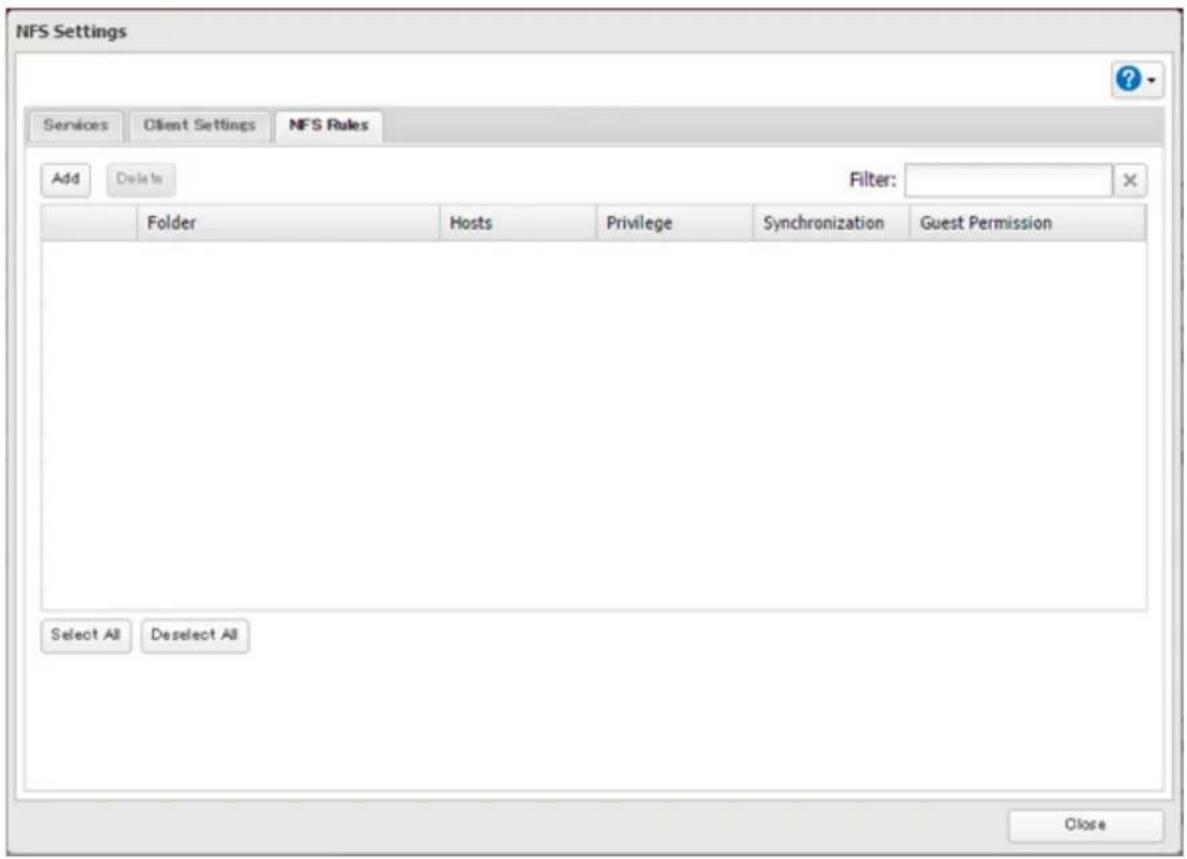

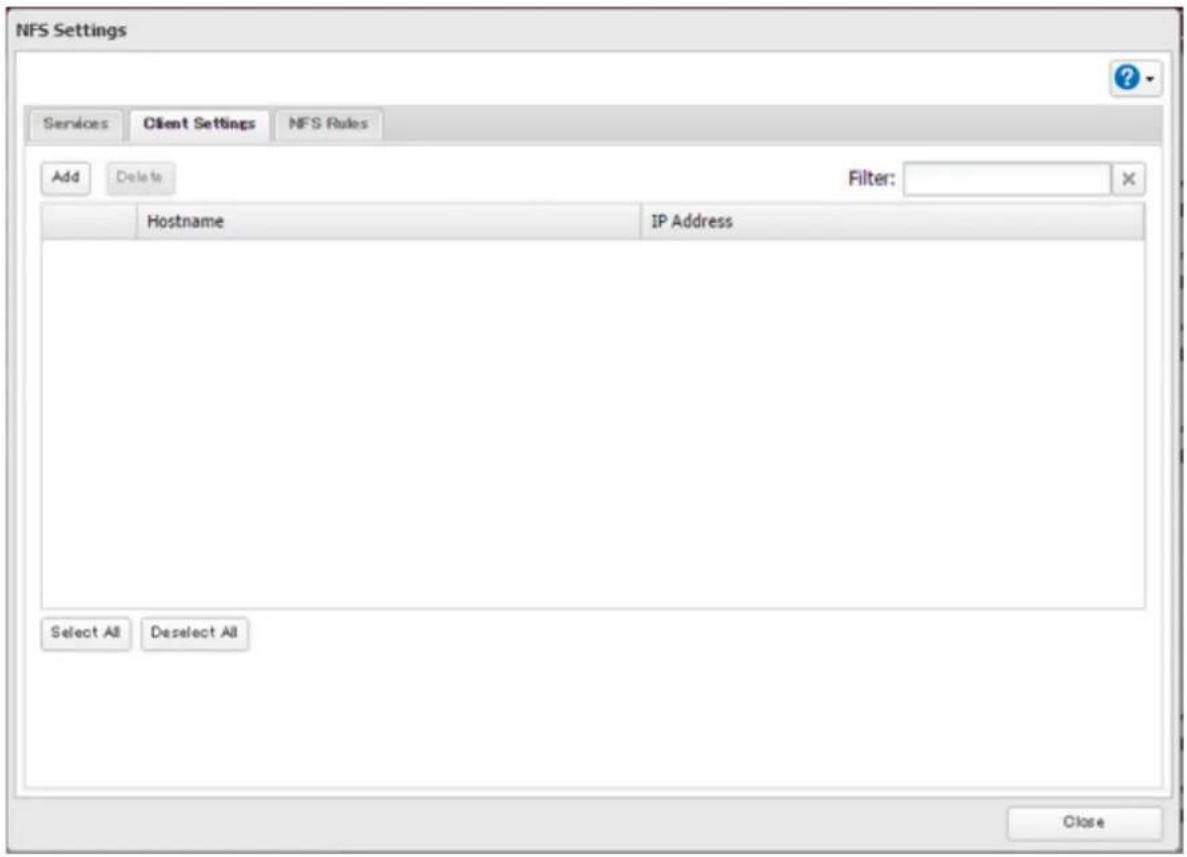

Accès depuis un client NFS 154

Crypter la transmission de données....159

Cryptage des données de Réglages ....159

Cryptage des données pour le transfert via FTP 159

Clés SSL....159

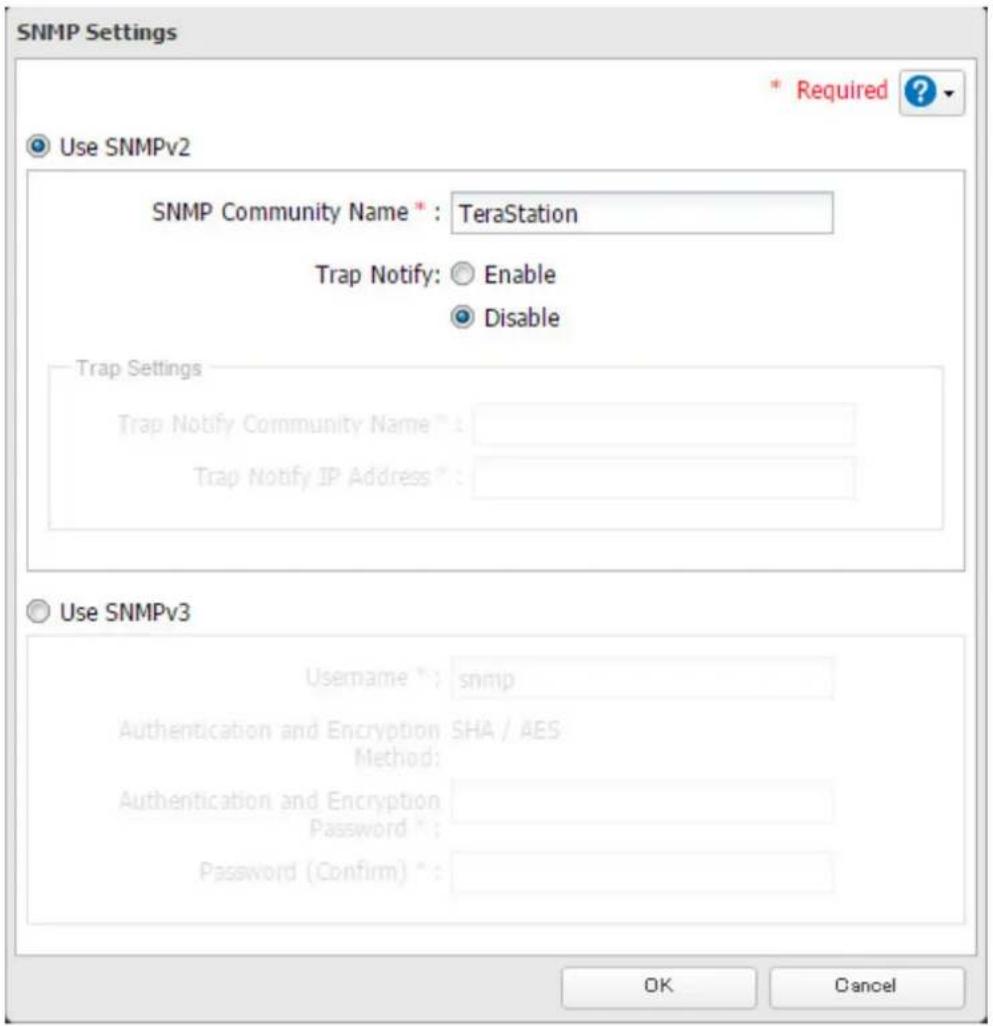

SNMP 160

Sauvegarde et application des paramètres 161

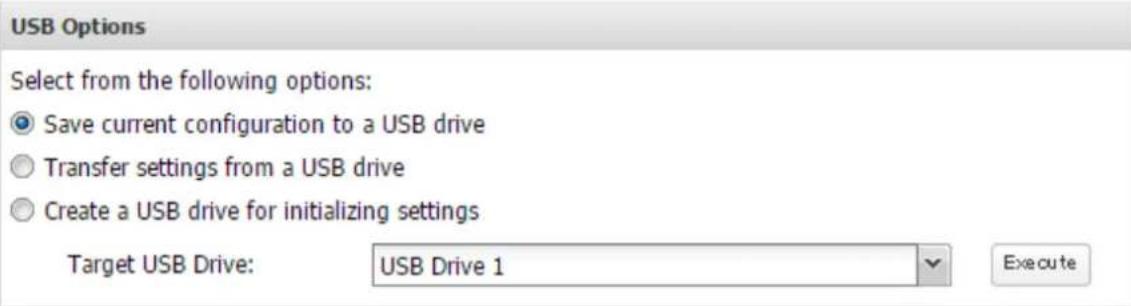

Enregistrement des paramètres....162

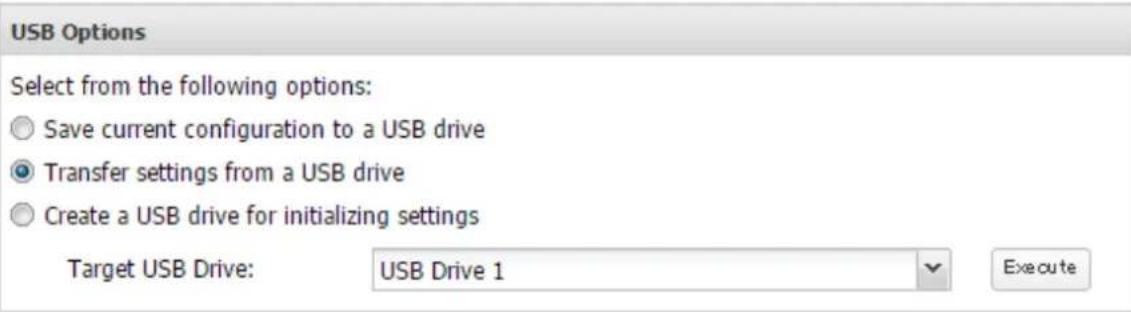

Application des paramètres....162

Transférer les paramètres d'une autre TeraStation....163

Création d'un fichier de configuration (.nas_config)....164

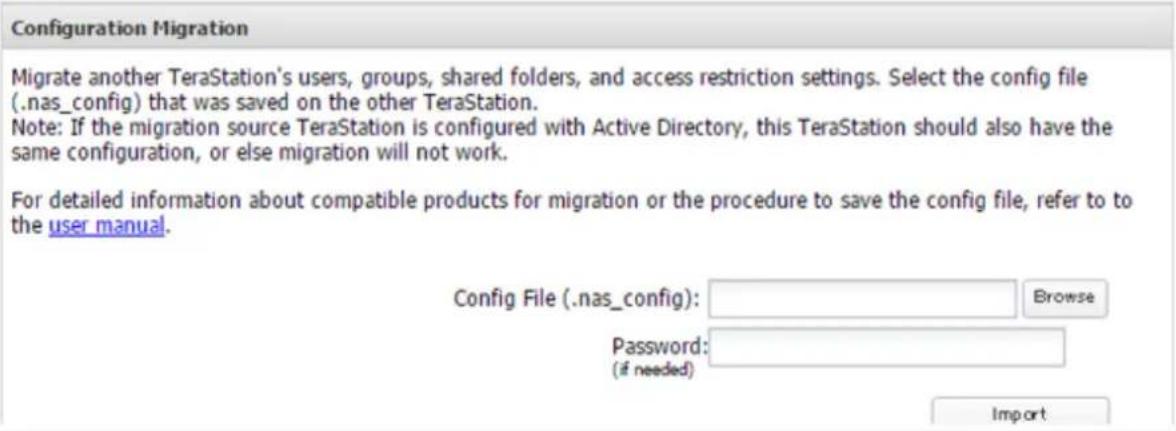

Transfert des paramètres. 164

Rétablissement des paramètres d'usine par défaut ...... 165

Réinitialisation depuis Réglages ....165

Réinitialisation à l'aide du disque USB....166

Réinitialisation du mot de passe administrateur .... 167

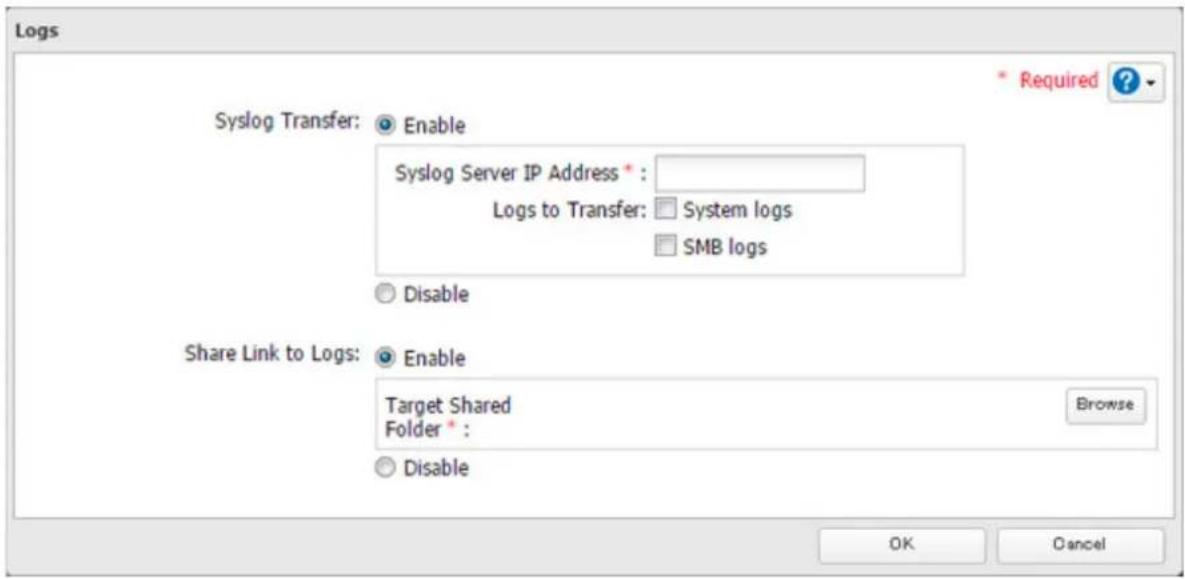

Logs 168

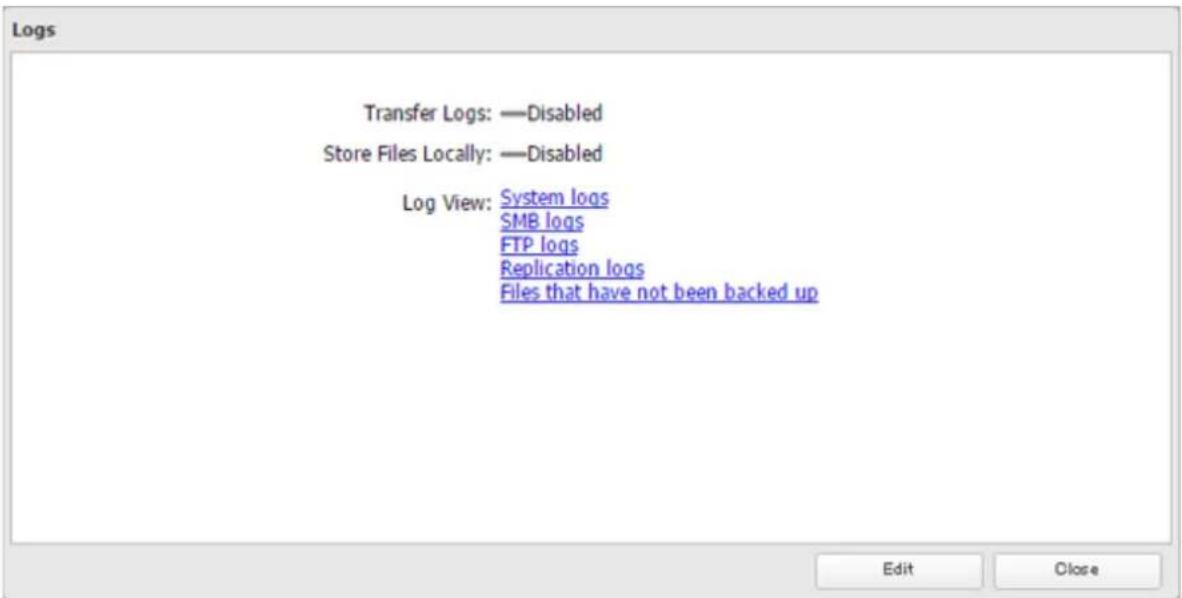

Affichage des journaux de la TeraStation....168

Transfert des fichiers journaux vers le serveur Syslog ....168

Création d'un lien vers les fichiers journaux dans le dossier partagé169

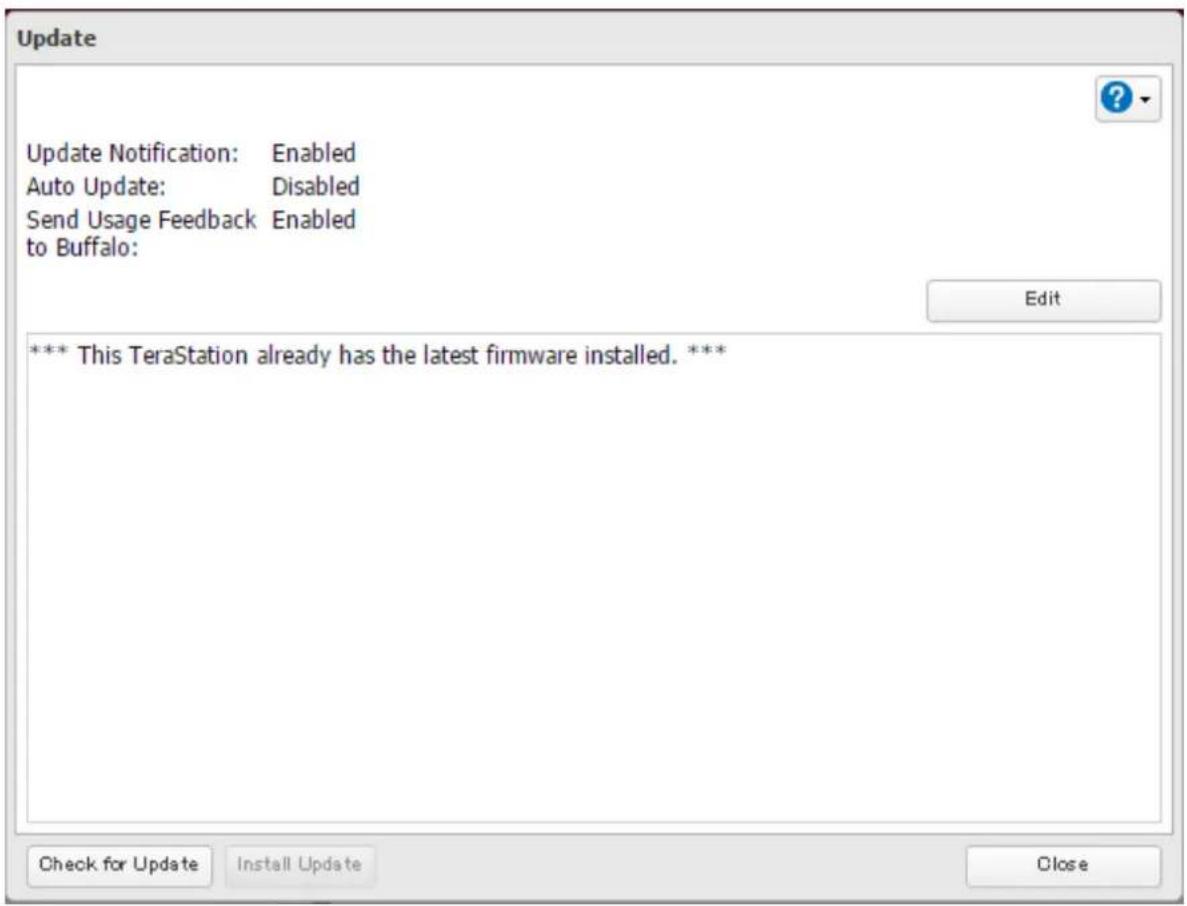

Mise à jour du microprogramme 170

Mise à jour manuelle ....170

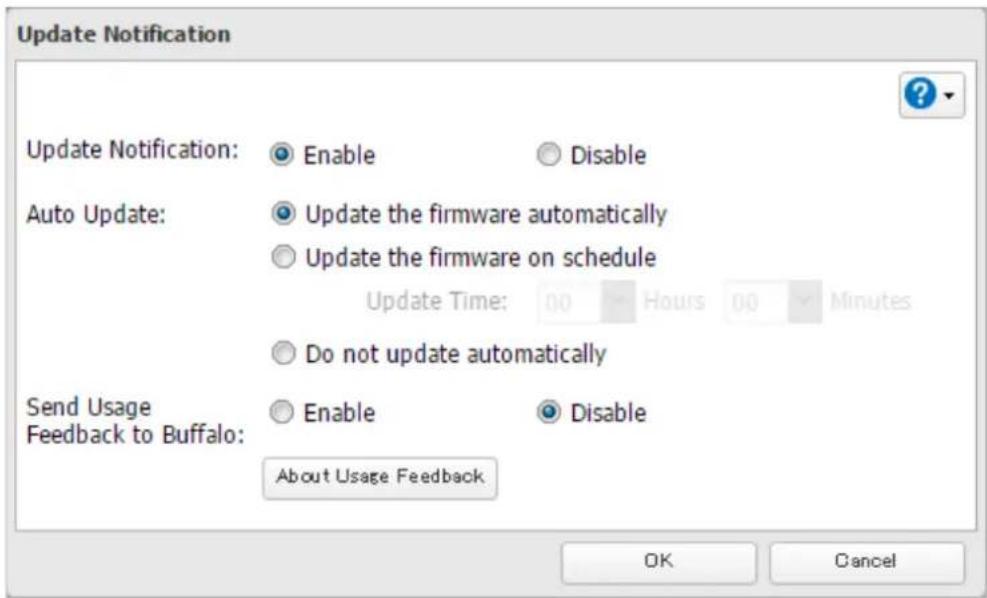

Mise à jour automatique ....171

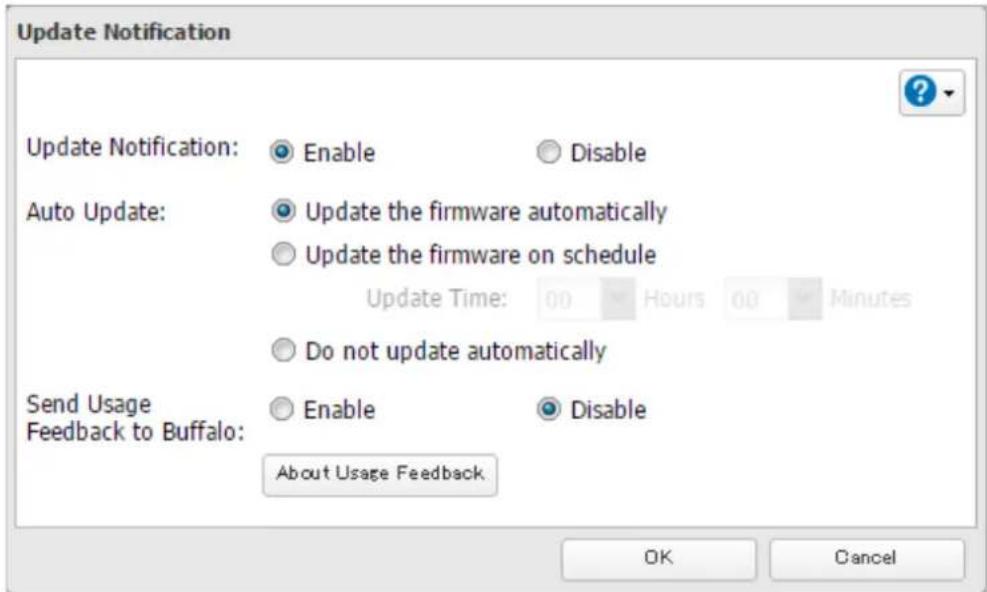

Envoi d'un rapport d'utilisation 172

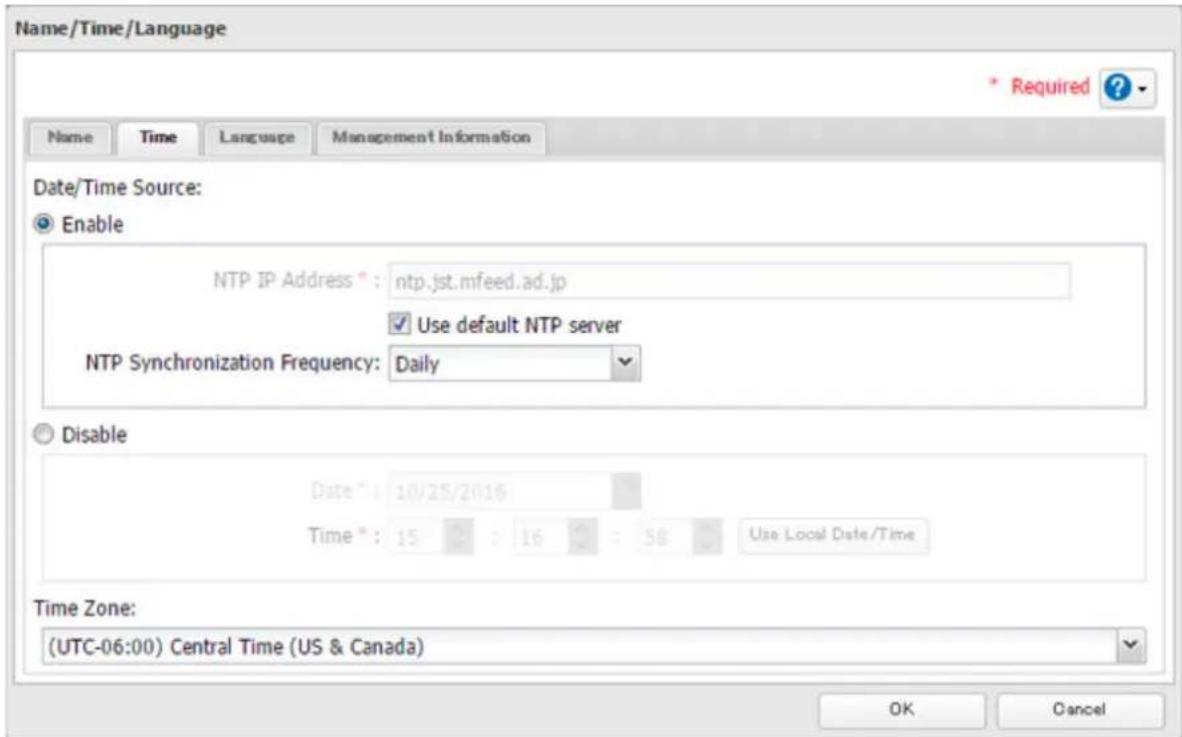

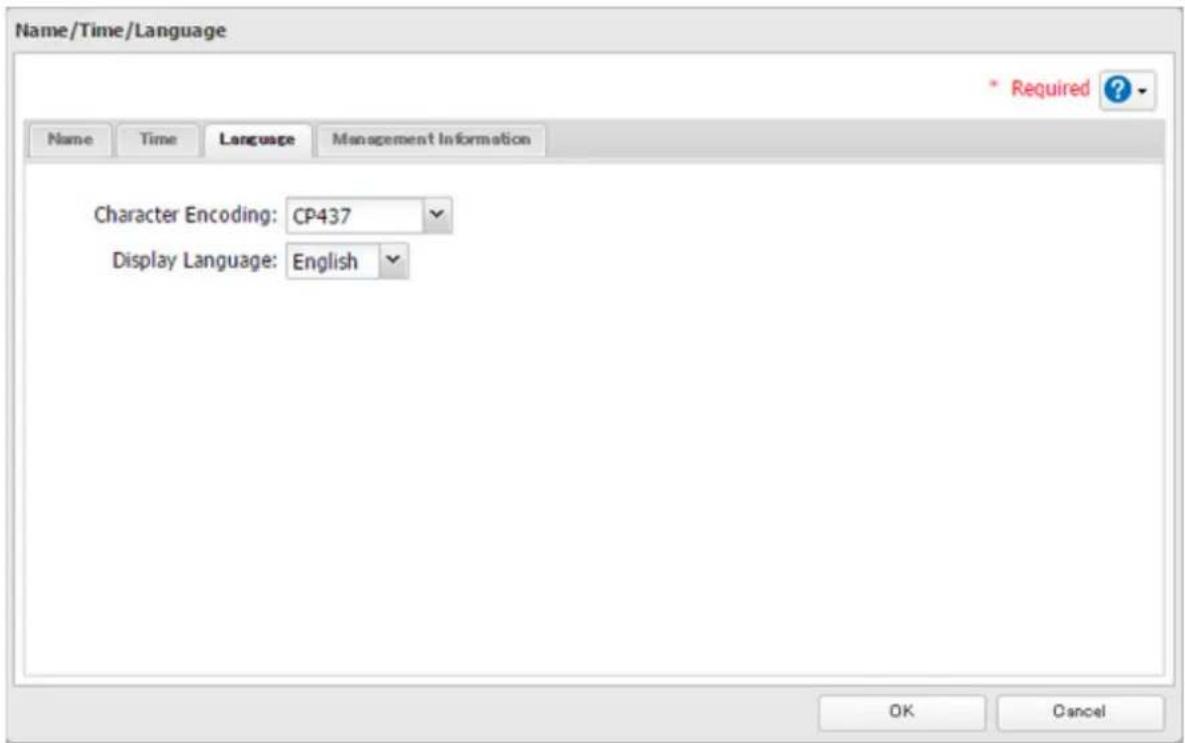

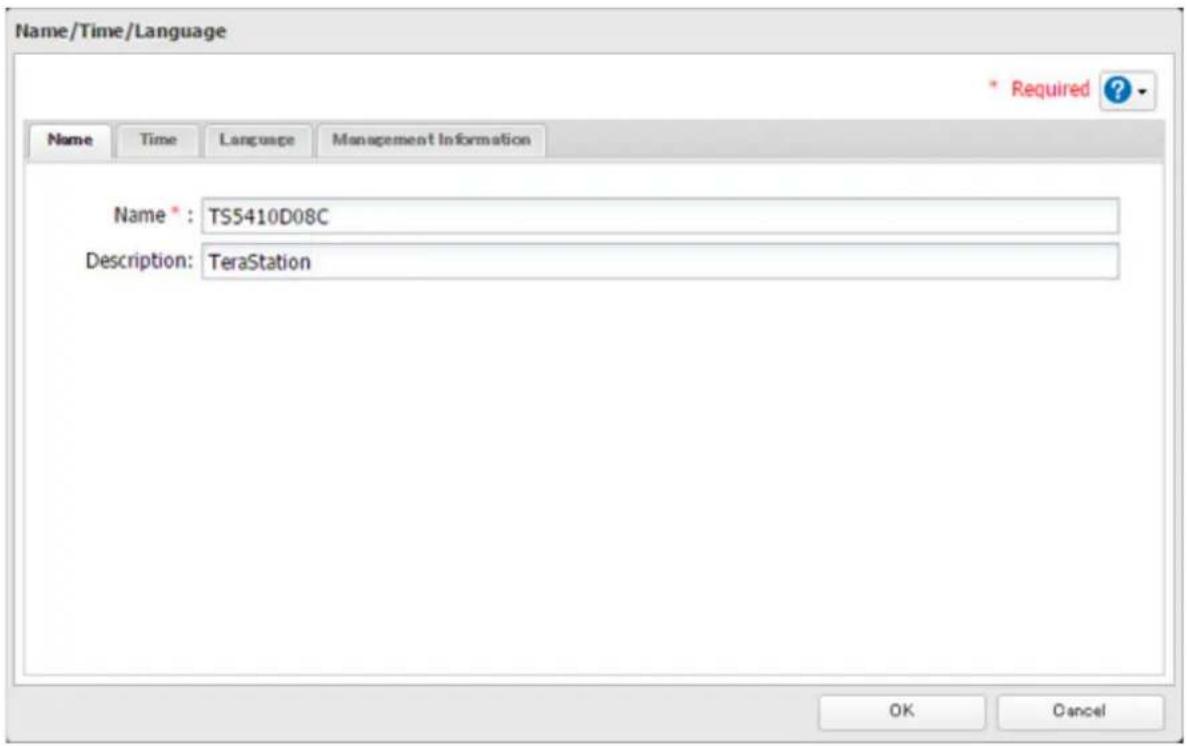

Nom, date, heure et langue....173

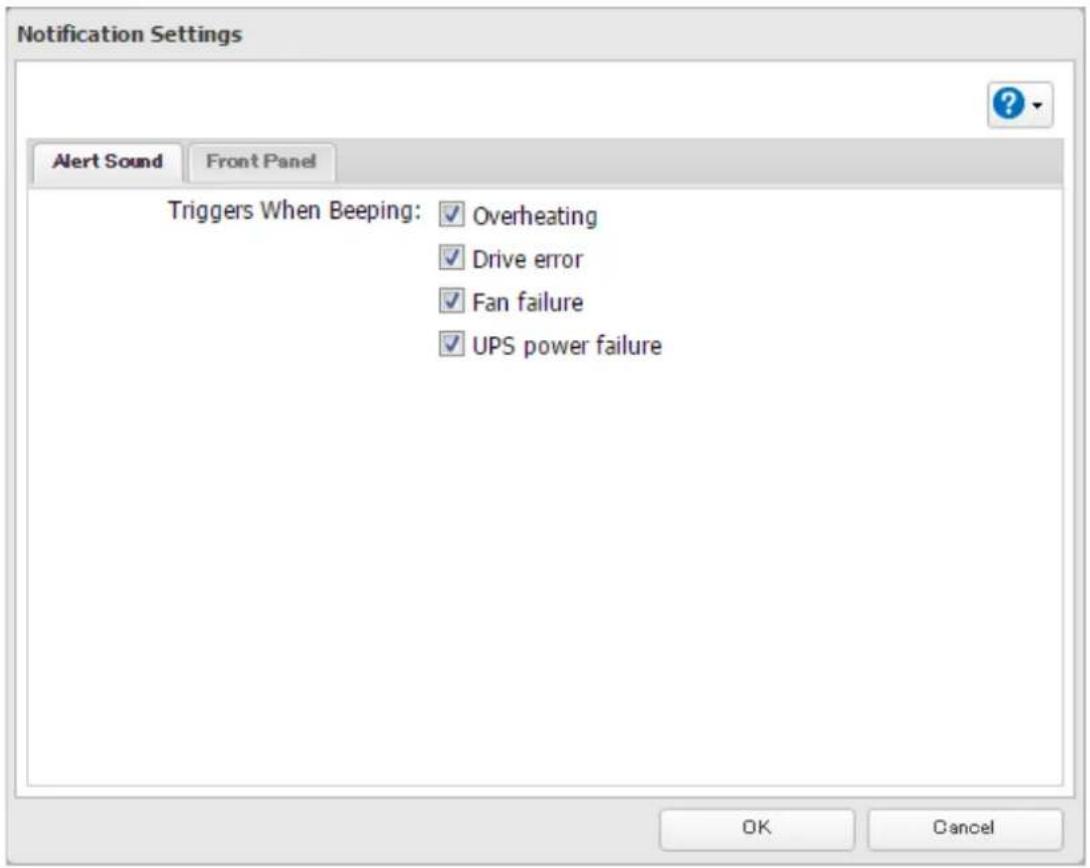

Alertes sonores.... 176

Voyants 177

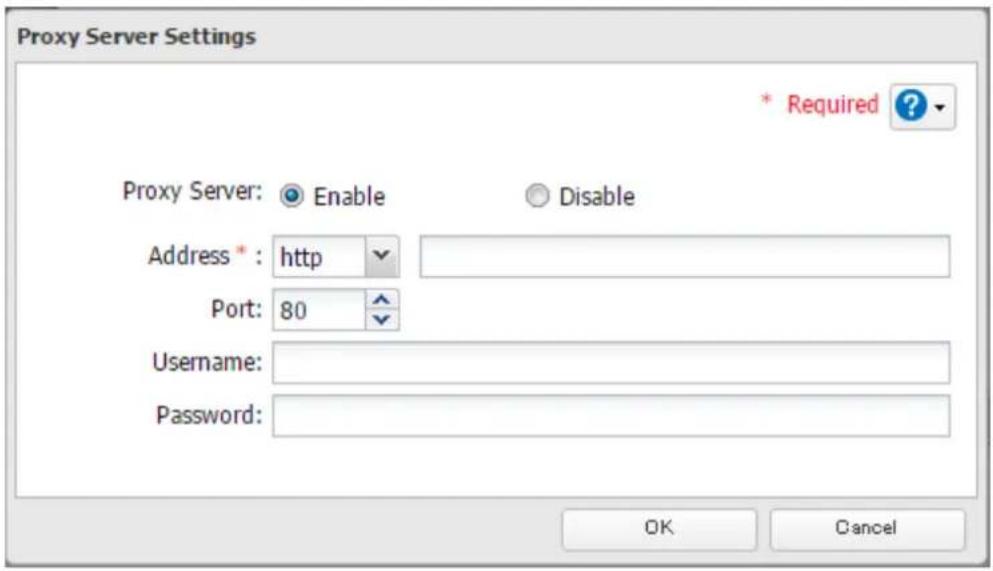

Serveur proxy 178

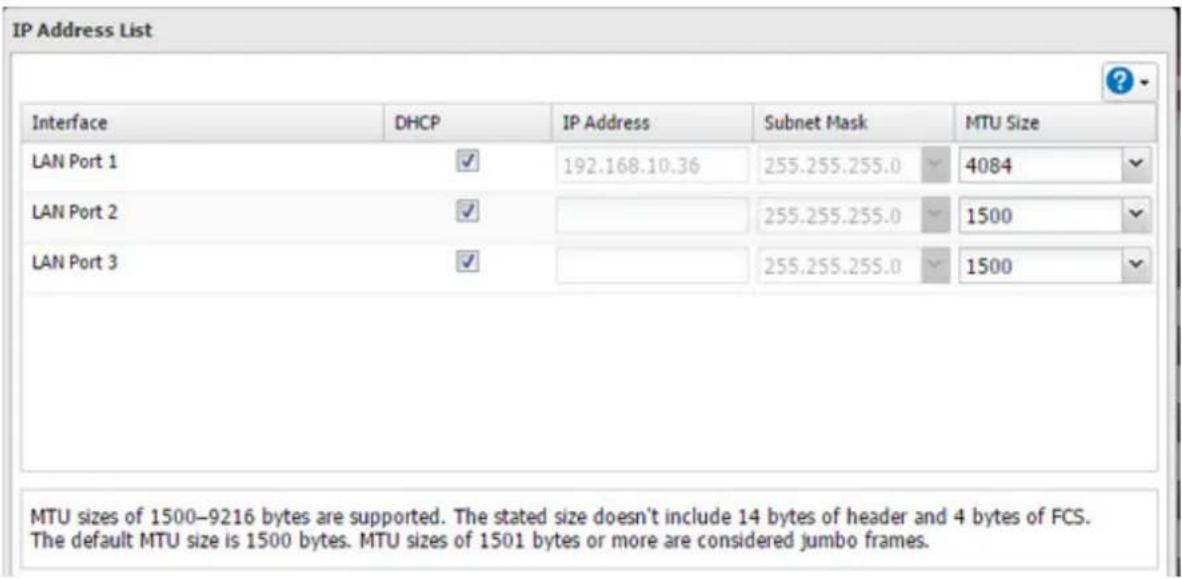

Trames jumbo....179

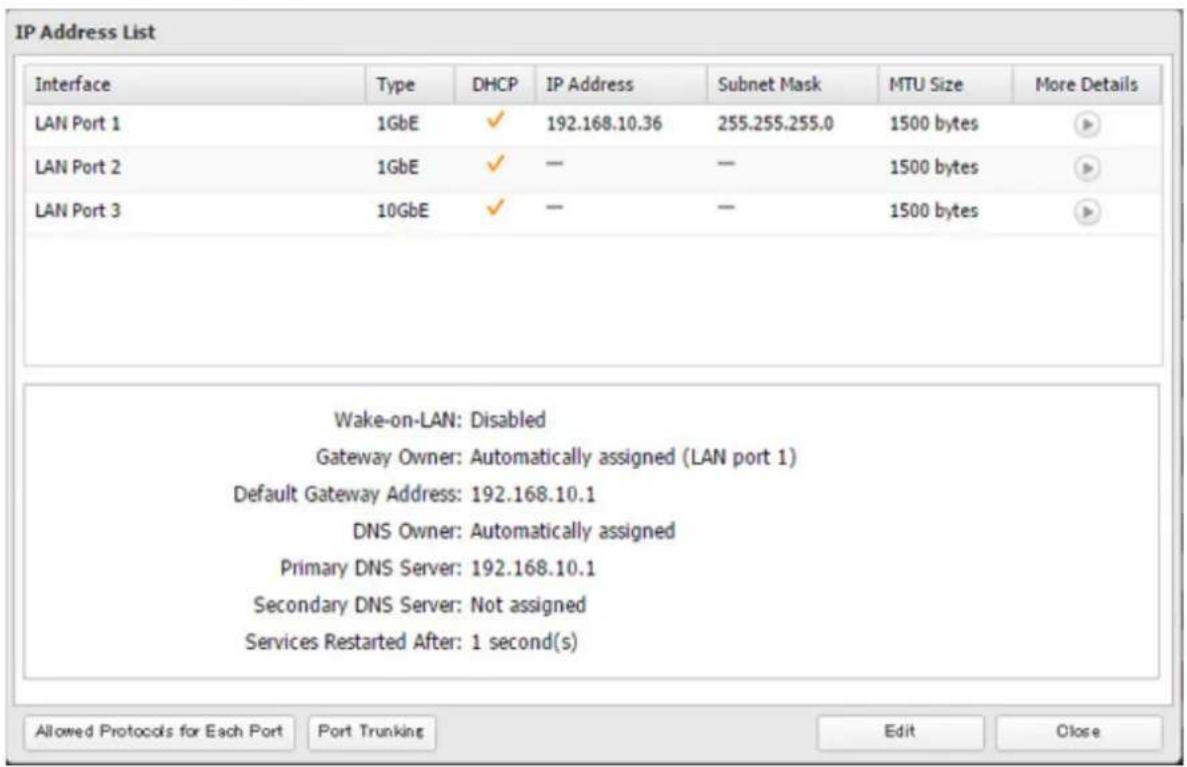

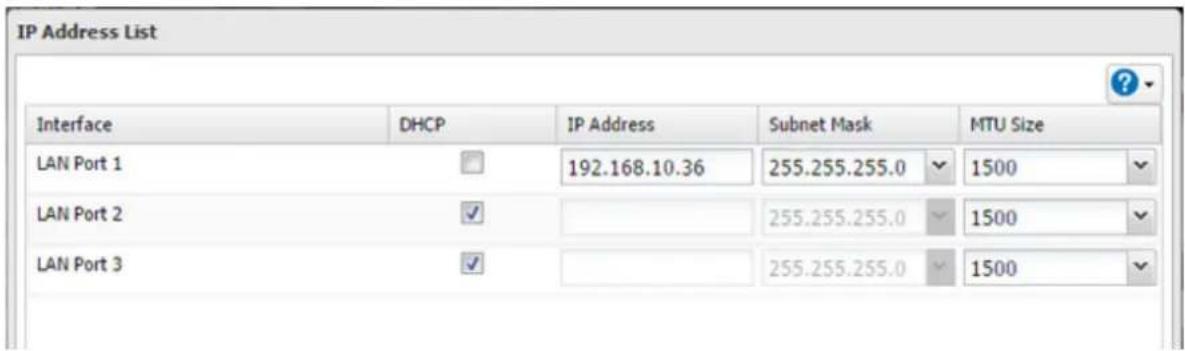

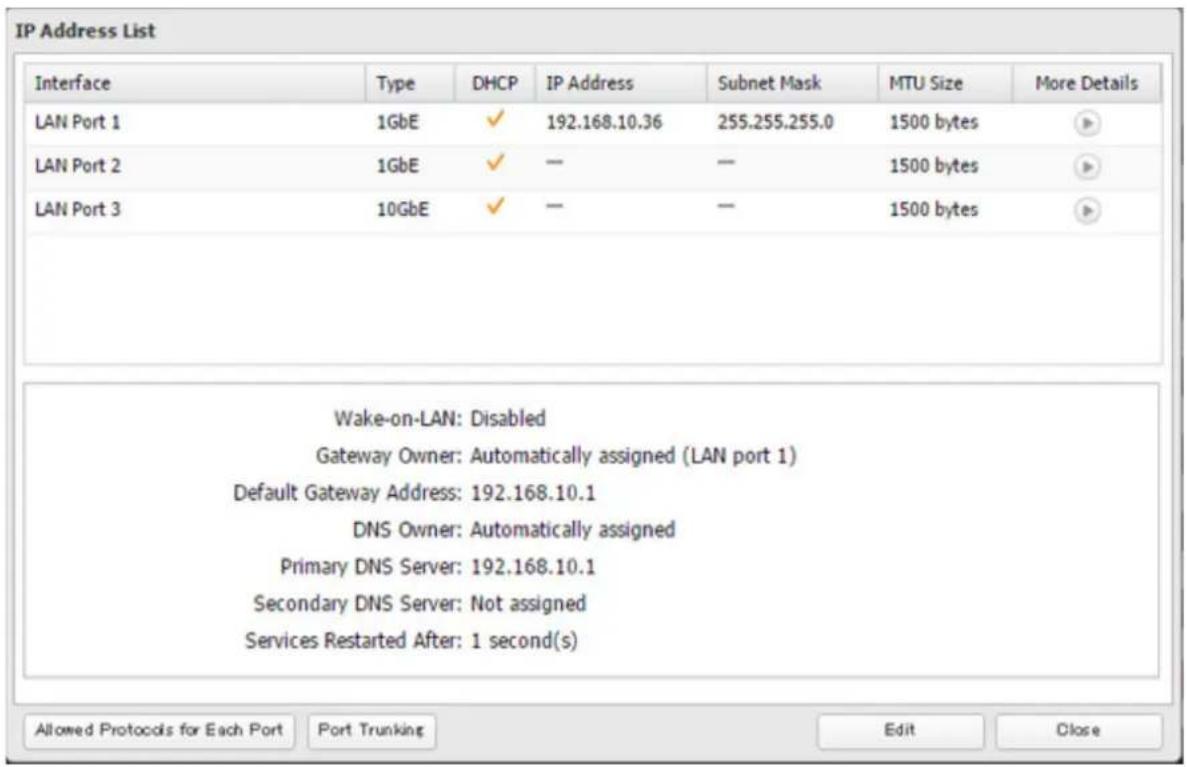

Modification de l'adresse IP 182

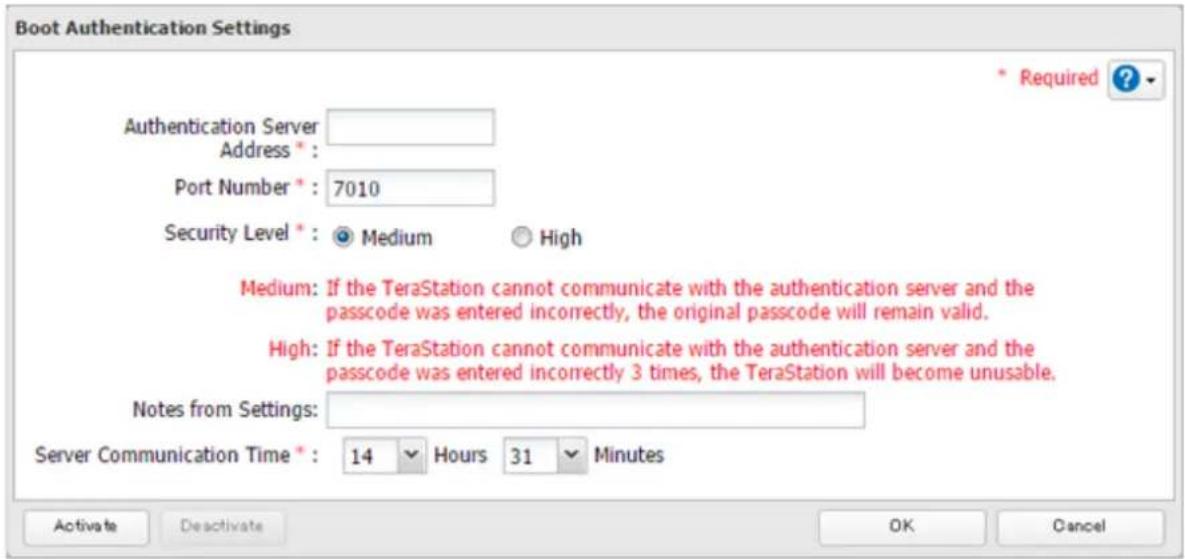

Boot Authentication 183

Remarques préalables à toute utilisation....183

Information importante....183

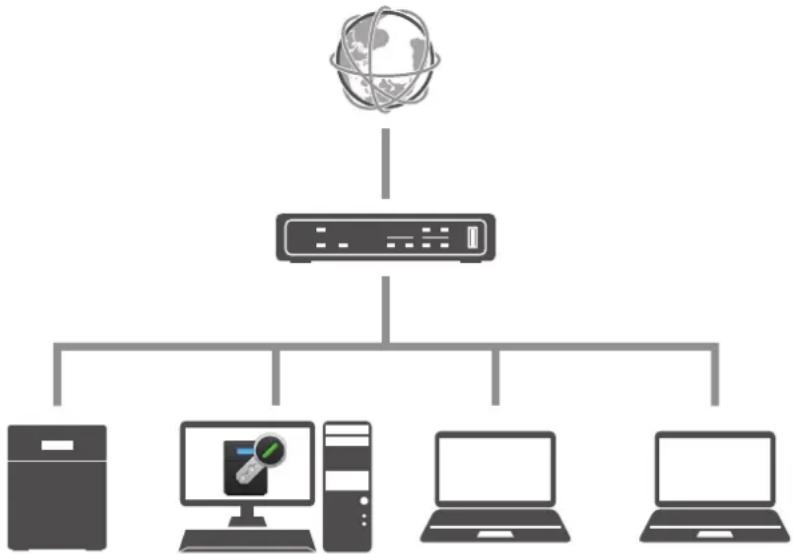

Paramétrer le serveur d'authentication sur un PC Windows .....184

Configurer Boot Authentication sur la TeraStation ....185

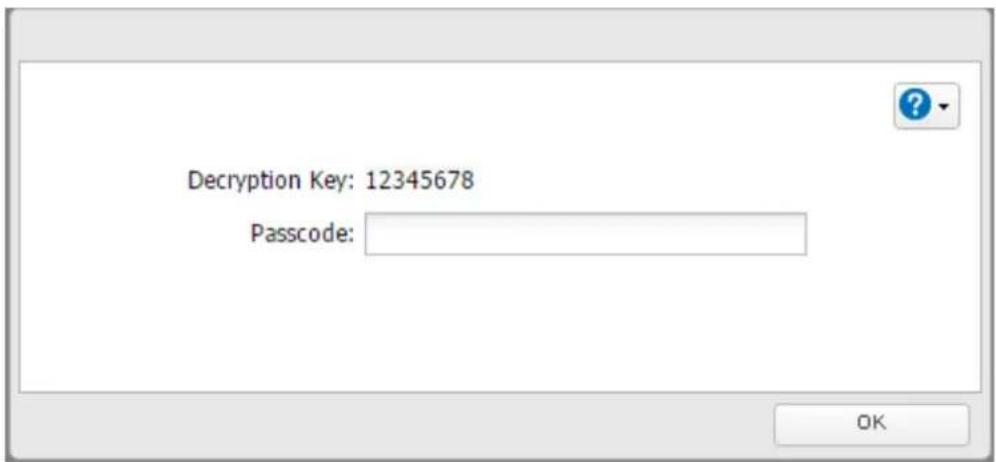

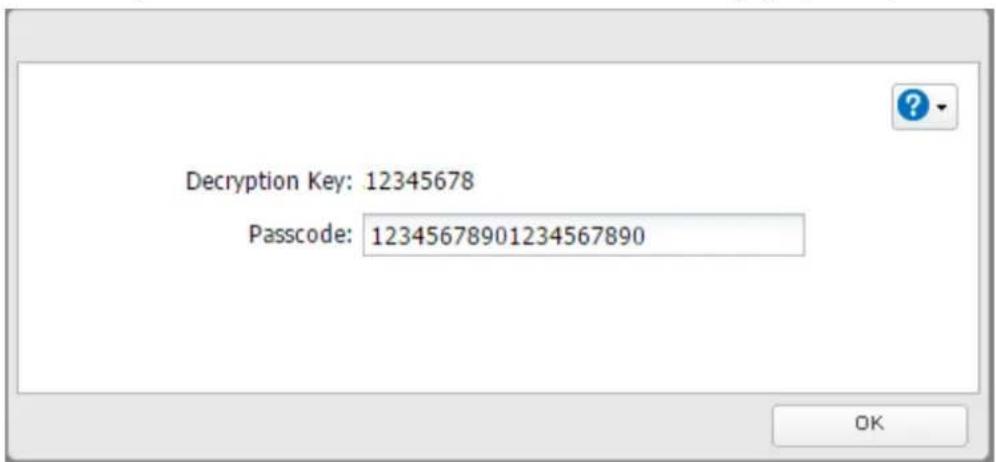

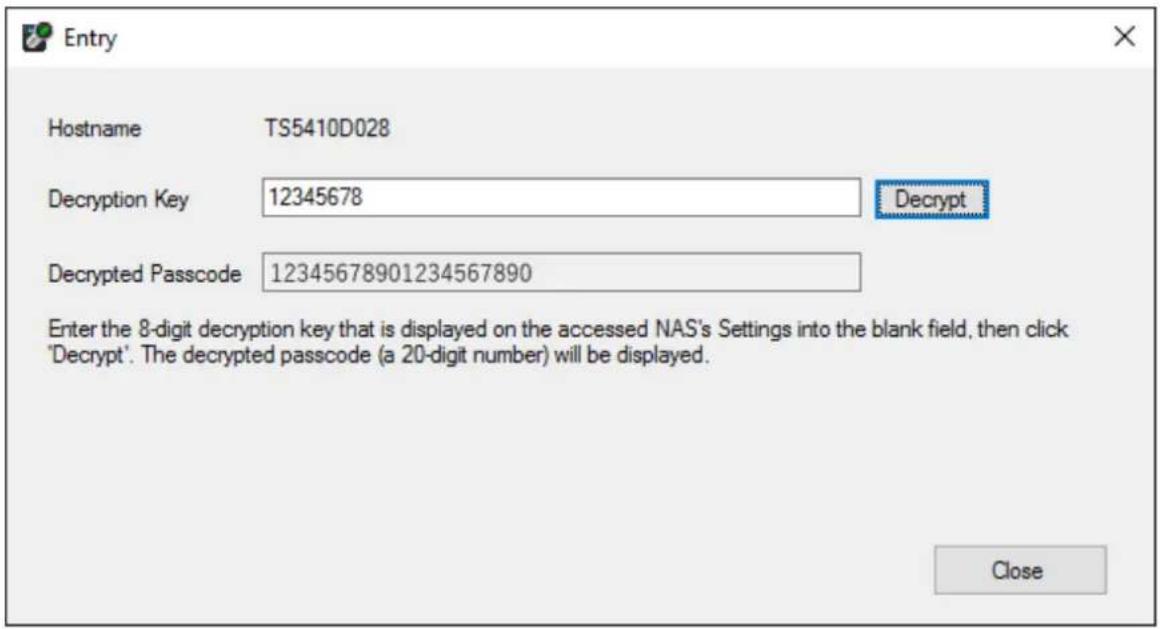

Si la TeraStation est inaccessible ....186

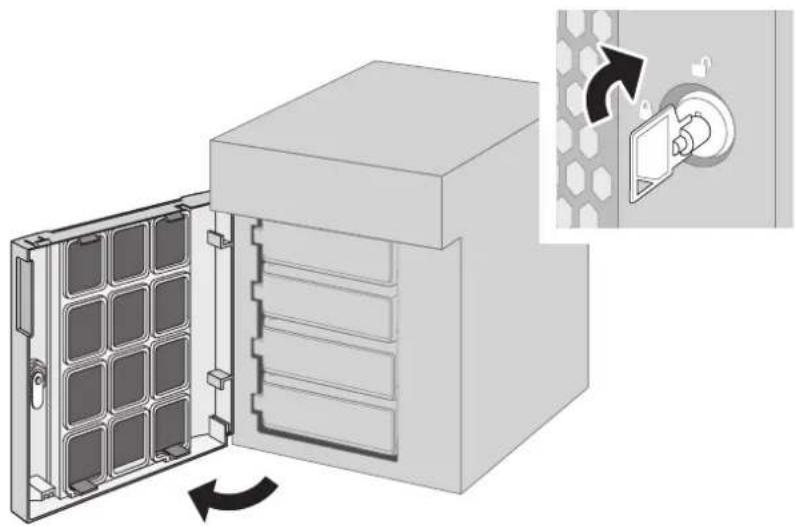

Chapitre 8 Remplacement des disques......189

Remplacement des disques sur les unités de la série TS51210RH.

189

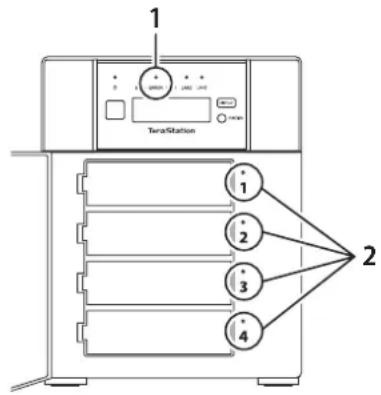

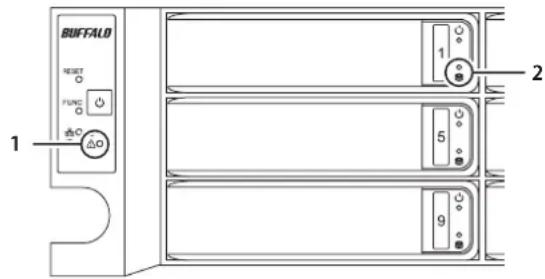

Voyants LED....189

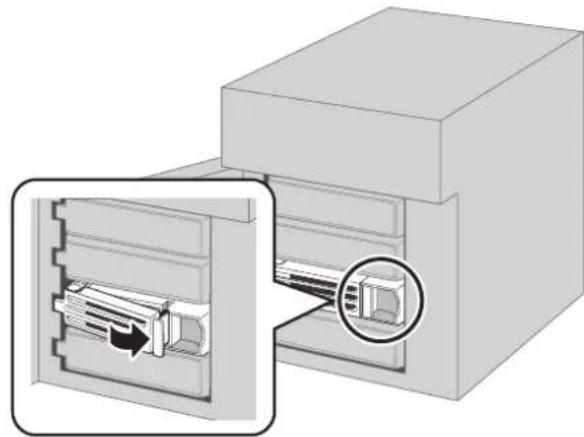

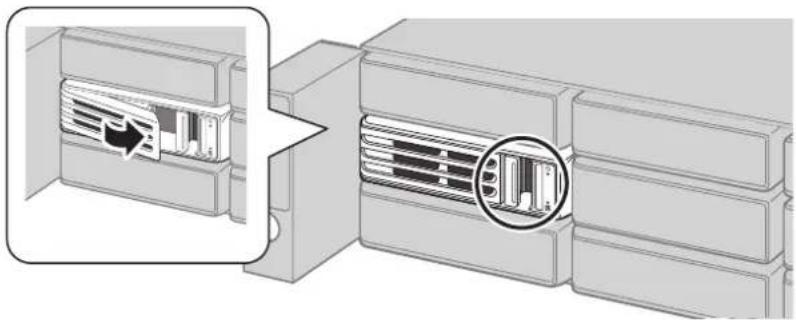

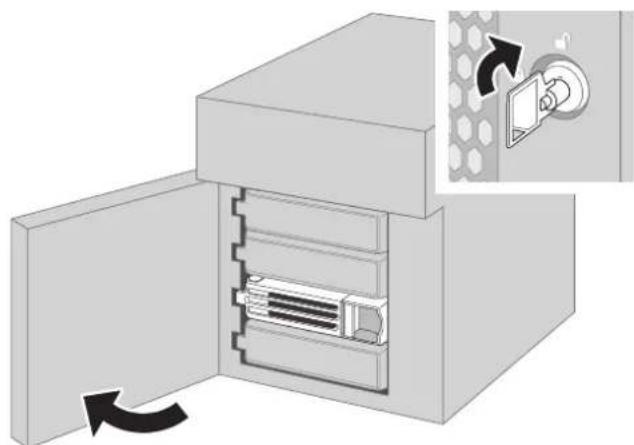

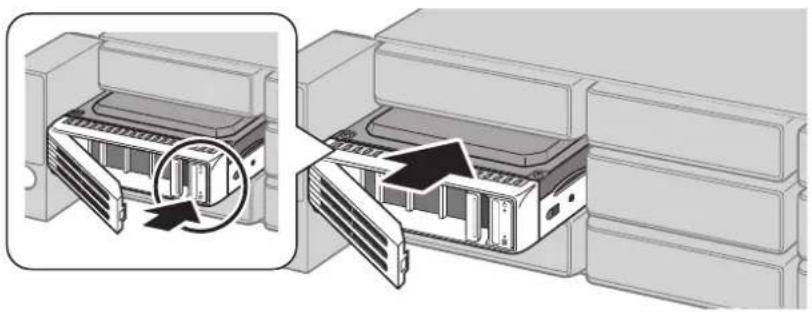

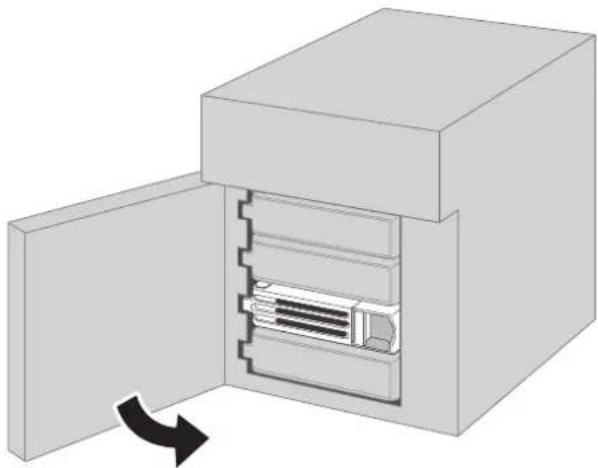

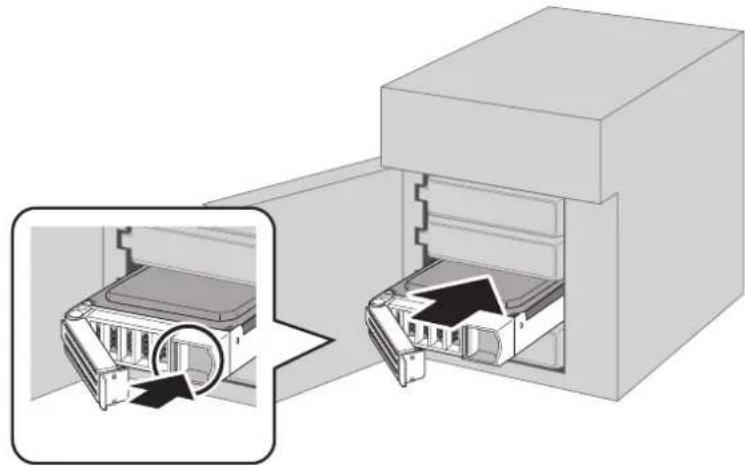

Utilisation d'un mode JBOD ou d'un mode RAID redondant avec la TeraStation activée....190

Utilisation d'un mode JBOD ou d'un mode RAID redondant avec la TeraStation désactivée ....191

Utilisation du mode RAID 0....191

Utilisation d'un disque de secours ....192

Remplacement des disques sur une série d'unités autre que la série TS51210RH .... 193

Voyants LED....193

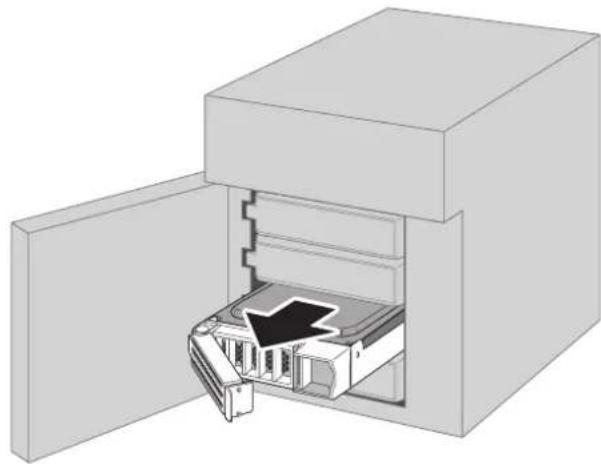

Utilisation d'un mode JBOD ou d'un mode RAID redondant avec la TeraStation activée ....194

Utilisation d'un mode RAID redondant avec la TeraStation désactivée.. ....196

Utilisation du mode RAID 0....197

Utilisation d'un disque de secours ....197

Remplacement d'un disque non défaillant....198

Chapitre 9 Utilitaires .... 199

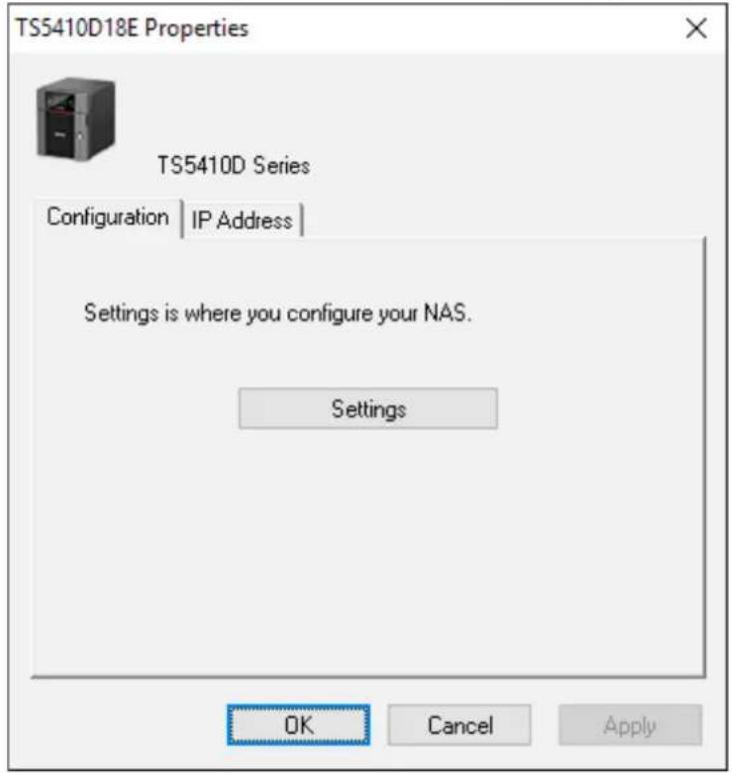

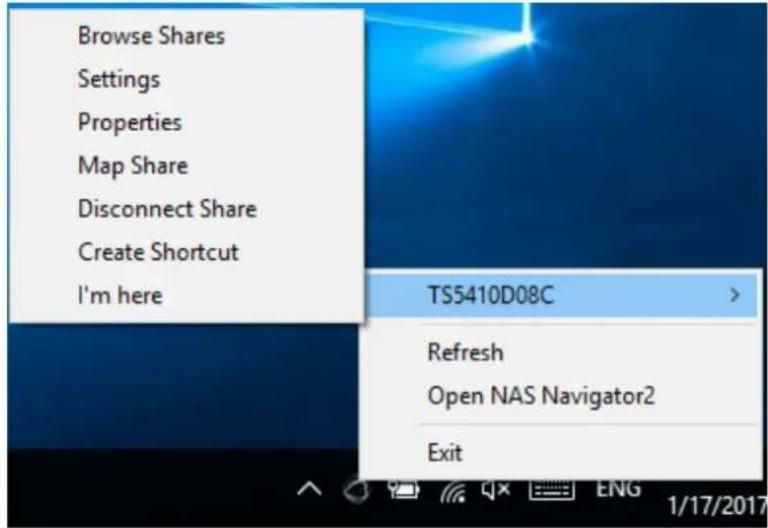

NAS Navigator2 pour Windows....199

Installation en tant que lecteur réseau....203

Modification de l'adresse IP 203

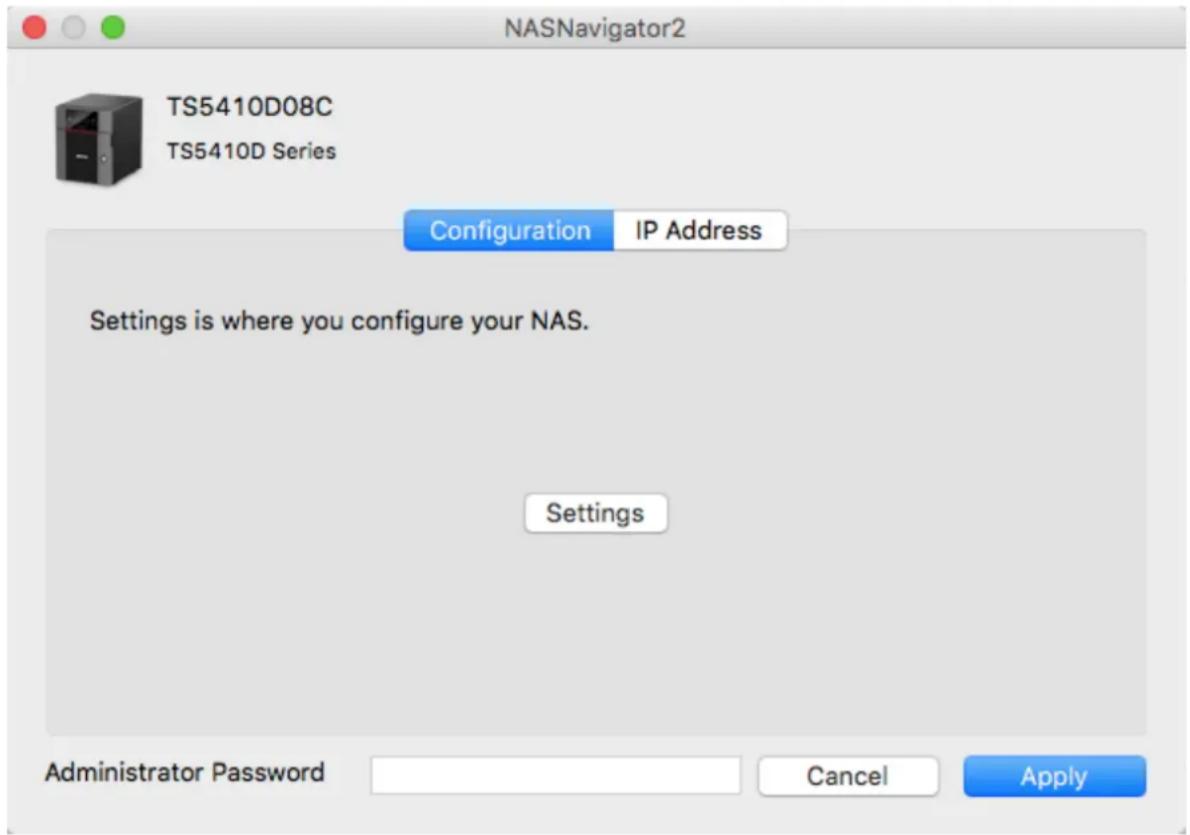

NAS Navigator2 pour Mac 204

Installation en tant que lecteur réseau....206

Modification de l'adresse IP 207

NovaBACKUP 207

Chapitre 10 Annexe....208

La TeraStation ne fonctionne pas correctement......208

Le voyant d'alimentation LED clignote....208

Démarrer la TeraStation en mode urgence....209

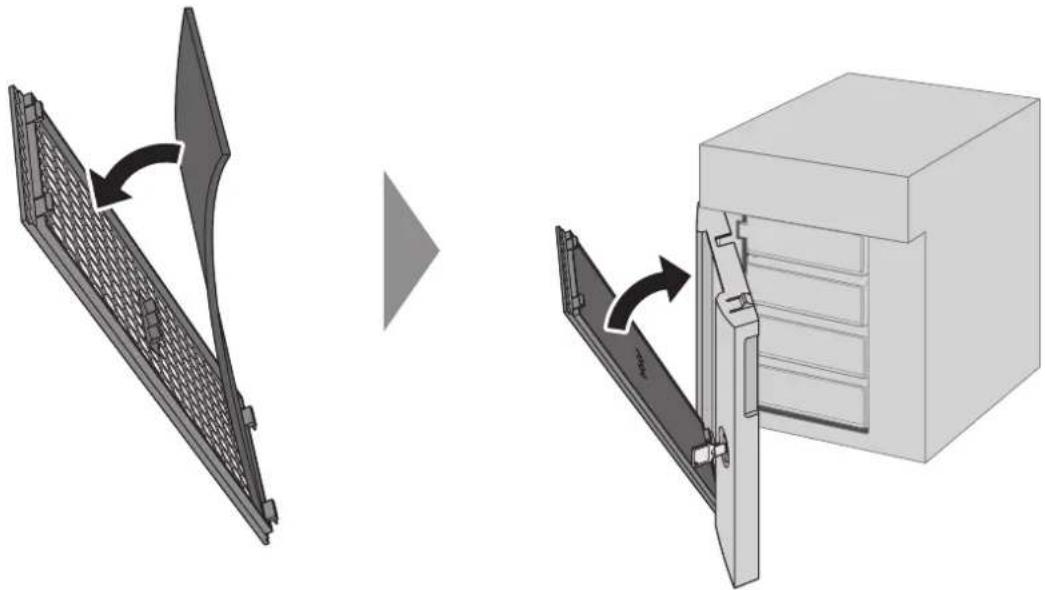

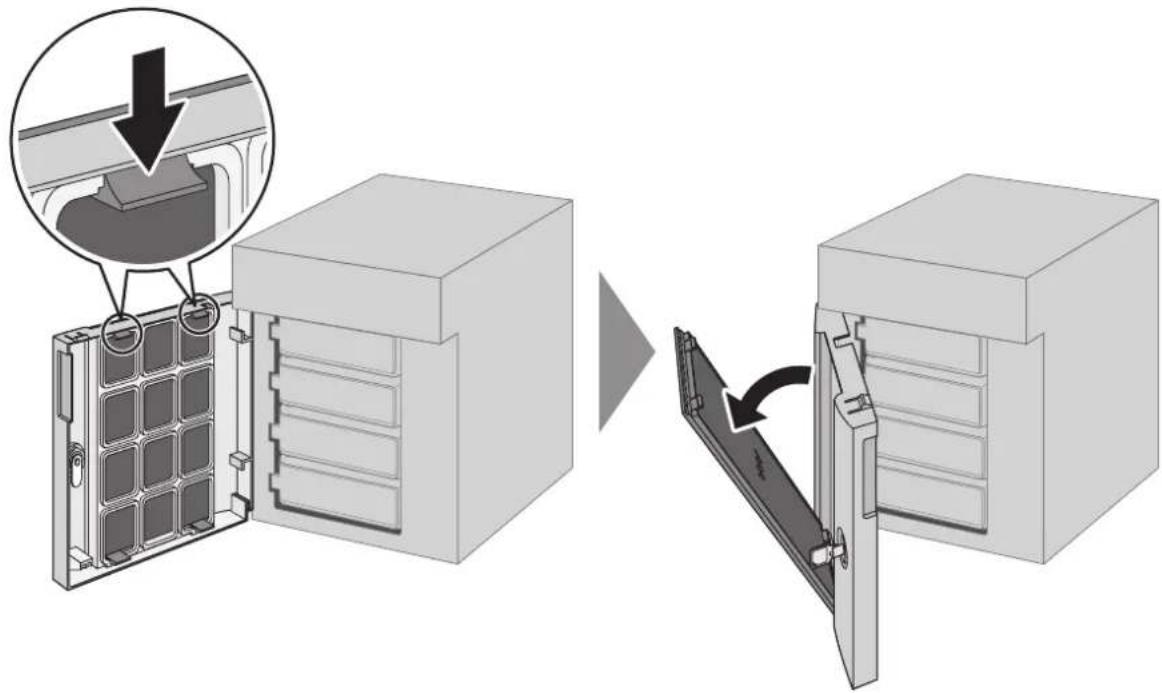

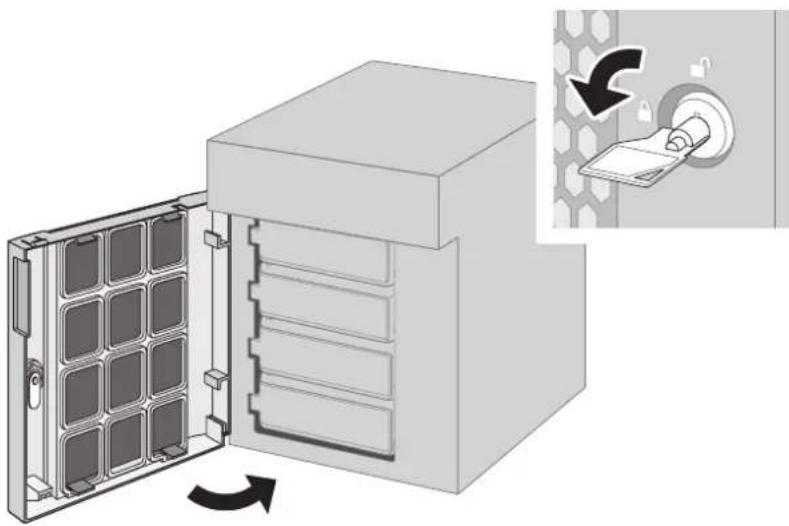

Nettoyage du filtre antipoussières....209

Écran LCD 212

Modes 212

Erreurs 213

État 214

Paramètres par défaut....217

Caractéristiques 218

Chapitre 11 Informations concernant la conformité aux réglementations ....220

Pour les clients basés aux États-Unis....220

Pour les clients basés en Europe....220

Pour les clients basés à Taiwan 223

Chapitre 1 Démarrage

Schémas

Le nom du modèle varie en fonction du nombre et du type de disques inclus dans l'unité. Vérifiez le nom du modèle de votre unité sur l'étiquette de l'emballage.

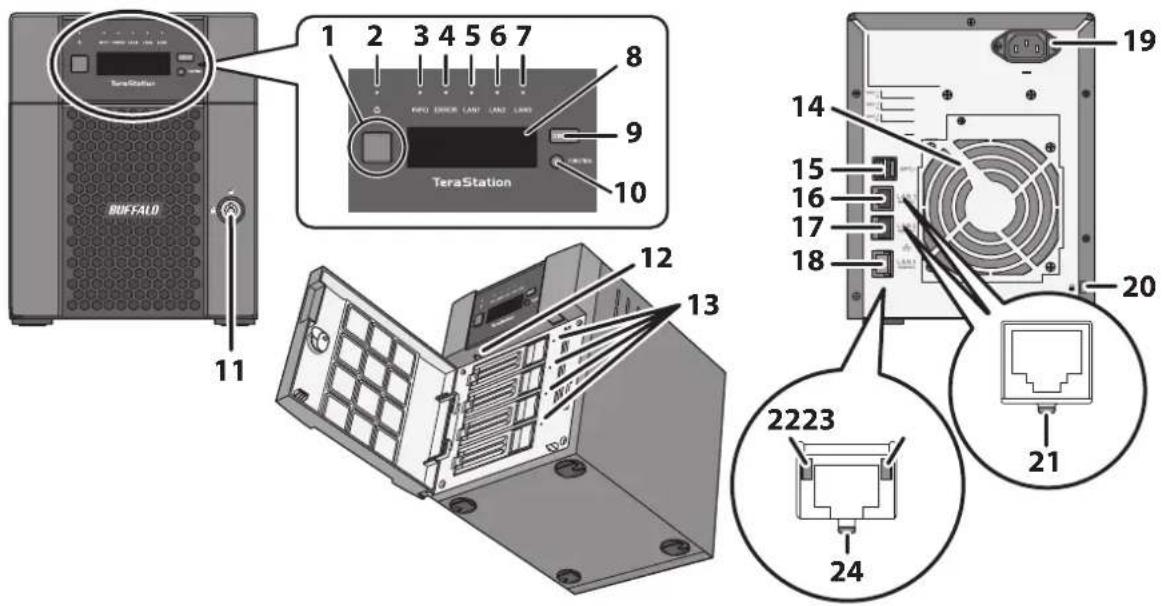

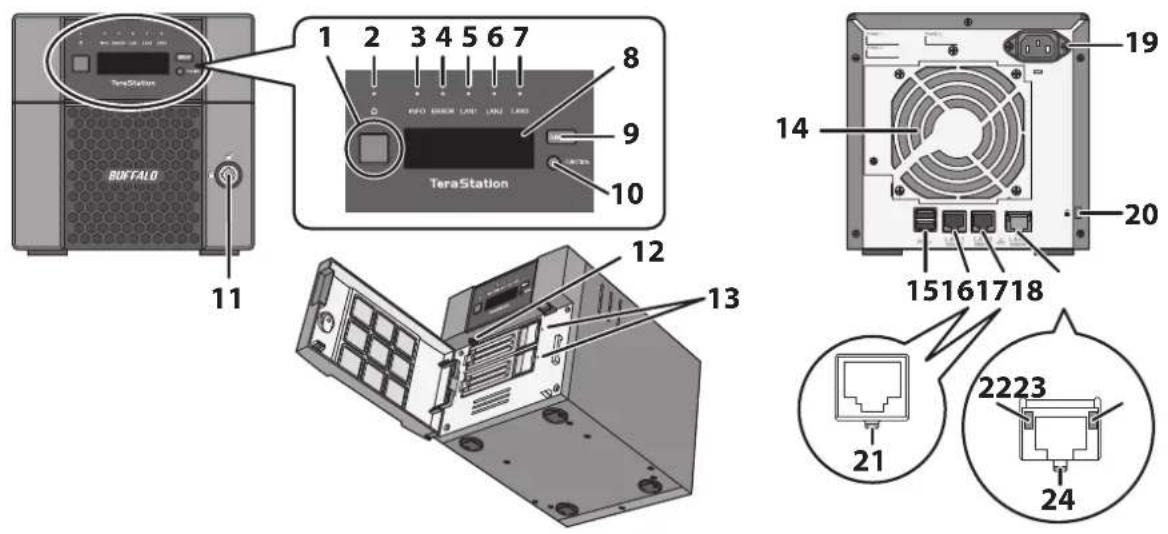

Modèles de bureau à 2, 4 ou 8 batteries de disques

TS5210DN, TS5210DF

TS5410DN

1 2 3 4 5 6 7 8 9 TeraStation 10 11 12 13 14 15 16 17 18 19 20 21 2223 24

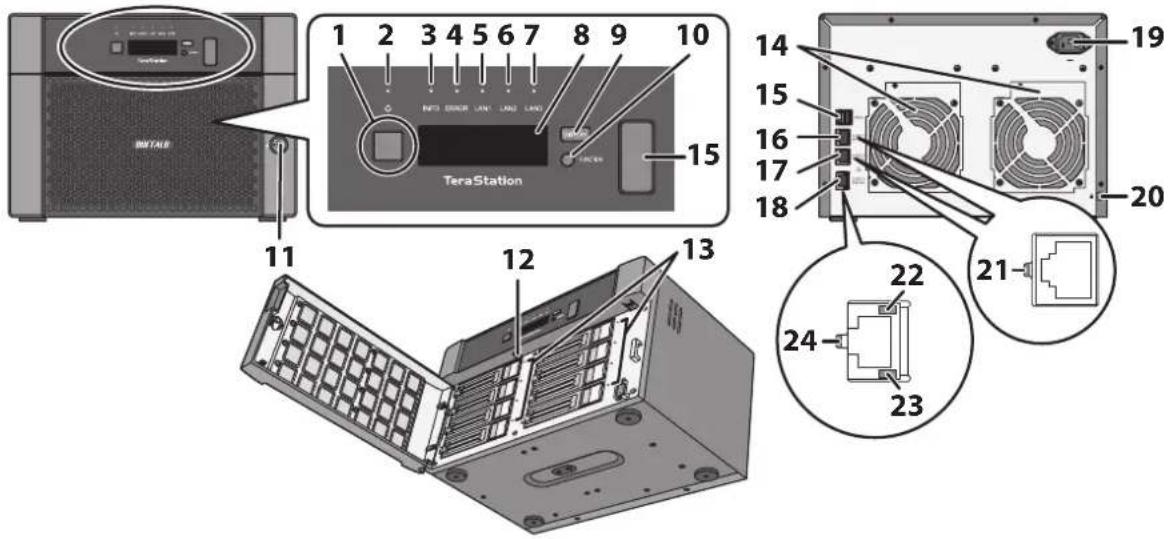

TS5810DN

1 2 3 4 5 6 7 8 9 10 TeraStation 11 12 13 14 15 16 17 18 19 20 21 22 23 24

1 Bouton d'alimentation (

Pour mettre l'unité sous tension, branchez le câble d'alimentation, puis patientez 10 secondes avant d'appuyer sur le bouton d'alimentation. Pour mettre hors tension, maintenez le bouton d'alimentation appuyé pendant 3 secondes.

Si la TeraStation émet un bip sonore, appuyez sur le bouton durant un court laps de temps pour arrêter le signal.

2 Voyant LED d'alimentation

Lorsque la TeraStation est allumée, le voyant s'allume en vert.

3 Voyant LED d'information

En présence d'un message d'état, le voyant d'information s'allume en orange. Consultez l'écran LCD pour voir le message d'état.

4 Voyant LED d'erreur

En cas d'erreur, la LED d'erreur rouge s'allume. Consultez l'écran LCD pour lire le message d'erreur.

5 Voyant LED LAN 1

Lorsque le port LAN 1 est connecté, ce voyant s'allume en vert. Il clignote lorsque la connexion est active.

6 Voyant LED LAN 2

Lorsque le port LAN 2 est connecté, ce voyant s'allume en vert. Il clignote lorsque la connexion est active.

7 LED LAN 3

Lorsque le port LAN 3 est connecté, ce voyant s'allume en bleu. Il clignote lorsque la connexion est active.

8 Écran LCD

Cet écran affiche l'état de nombreux paramètres de la TeraStation. Il indique également les messages et les erreurs le cas échéant.

9 Bouton Affichage

Permet de naviguer entre les différents modes d'affichage. Si la TeraStation émet un ou plusieurs bips, appuyez sur ce bouton pour l'arrêter.

10 Bouton Function

Utilisez ce bouton pour désinstaller les périphériques USB, reconstruire les batteries de disques RAID, configurer la reprise, arrêter le bip sonore de la TeraStation et réinitialiser les paramètres à l'aide d'un disque USB.

11 Verrou du lecteur (☐)

Ouvrez le panneau avant avec la clé pour remplacer les disques ou appuyez sur le bouton de réinitialisation.

12 Bouton de réinitialisation

Maintenez ce bouton enfoncé pour réinitialiser le nom d'utilisateur et le mot de passe administrateur, les paramètres IP, la clé SSL et les paramètres de restriction du port de service de la TeraStation avec les valeurs par défaut. Les effets de ce bouton peuvent être modifiés dans Réglages.

13 Voyants d'état

Normalement, ces voyants s'allument en vert lors d'un accès aux disques. En cas de défaillance d'un disque, son voyant s'allume rouge.

14 Ventilateur

Tourne pour éviter toute surchauffe interne. Veillez à ne pas bloquer le ventilateur.

15 Port USB 3.0 (SS)

Il permet de connecter des disques USB Buffalo, des disques flash USB, des appareils photo numériques et des onduleurs USB compatibles. Les concentrateurs USB ne sont pas pris en charge.

Sur les TeraStations série TS5810DN, le port USB 3.0 situé à l'avant est recouvert par une protection. Ôtez-la pour utiliser le port.

16 Port 1 LAN (☐)

Connectez ce port à votre réseau à l'aide d'un câble Ethernet. Il vous permet de communiquer à un débit maximum de 1000 Mbit/s.

17 Port 2 LAN (图标)

Connectez ce port à votre réseau à l'aide d'un câble Ethernet. Il vous permet de communiquer à un débit maximum de 1000 Mbit/s.

18 Port 3 LAN (공급)

Connectez ce port à votre réseau à l'aide d'un câble Ethernet. Il vous permet de communiquer à un débit maximum de 10 Gbit/s si vous utilisez un câble Ethernet ou de catégorie 6A.

Remarque: Pour communiquer à un débit pouvant atteindre 10 Gbit/s, tous les périphériques connectés au réseau doivent être compatibles 10GbE.

19 Connecteur d'alimentation

Utilisez le câble d'alimentation fourni pour relier l'appareil à un onduleur, à un parasurtenseur ou à une prise.

20 Emplacement pour la protection antivol (

Utilisez cet emplacement pour sécuriser votre TeraStation à l'aide d'un serre-câble (non fourni).

21 Voyant LED Link

S'allume en vert lorsque l'unité est connectée à un réseau.

22 Voyant LED de liaison à 100 Mbit/s, 2,5 Mbit/s et 5 Gbit/s

S'allume en orange lorsque l'unité est connectée à un réseau à 100 Mbit/s ou 2,5 et 5 Gbit/s.

23 Voyant LED de liaison à 1000 Mbit/s

S'allume en vert lorsque l'unité est connectée à un réseau à 1000 Mbit/s.

24 Voyant LED de liaison à 10 Mbit/s

S'allume en bleu lorsque l'unité est connectée à un réseau à 10 Gbit/s.

Modèles de montage de rack à 4 batteries de disques

TS5410RN

11191120 2 3 4 5 67118 1 9 1 1 1 0 1 3 BUFFALO TeraStation 22 23 21 24 1220131817121614 15

1 Bouton d'alimentation (○)

Pour mettre l'unité sous tension, branchez le câble d'alimentation, puis patientez 10 secondes avant d'appuyer sur le bouton d'alimentation. Pour mettre hors tension, maintenez le bouton d'alimentation appuyé pendant 3 secondes.

Si la TeraStation émet un bip sonore, appuyez sur le bouton durant un court laps de temps pour arrêter le signal.

2 Voyant LED d'information

En présence d'un message d'état, le voyant d'information s'allume en orange. Consultez l'écran LCD pour voir le message d'état.

3 Voyant LED d'erreur

En cas d'erreur, la LED d'erreur rouge s'allume. Consultez l'écran LCD pour lire le message d'erreur.

4 Voyant LED LAN 1

Lorsque le port LAN 1 est connecté, ce voyant s'allume en vert. Il clignote lorsque la connexion est active.

5 Voyant LED LAN 2

Lorsque le port LAN 2 est connecté, ce voyant s'allume en vert. Il clignote lorsque la connexion est active.

6 LED LAN 3

Lorsque le port LAN 3 est connecté, ce voyant s'allume en bleu. Il clignote lorsque la connexion est active.

7 Écran LCD

Cet écran affiche l'état de nombreux paramètres de la TeraStation. Il indique également les messages et les erreurs le cas échéant.

8 Bouton Affichage

Permet de naviguer entre les différents modes d'affichage. Si la TeraStation émet un ou plusieurs bips, appuyez sur ce bouton pour l'arrêter.

9 Bouton Function

Utilisez ce bouton pour désinstaller les périphériques USB, reconstruire les batteries de disques RAID, configurer la reprise, arrêter le bip sonore de la TeraStation et réinitialiser les paramètres à l'aide d'un disque USB.

10 Bouton de réinitialisation

Maintenez ce bouton enfoncé avec un objet pointu pour réinitialiser l'identifiant et le mot de passe administrateur, les paramètres IP, la clé SSL et les paramètres de restriction du port de service de la TeraStation d'après leurs valeurs d'usine par défaut. Les effets de ce bouton peuvent être modifiés dans Réglages.

11 Voyants d'état

Normalement, ces voyants s'allument en vert lors d'un accès aux disques. En cas de défaillance d'un disque, son voyant s'allume rouge.

12 Ventilateur

Tourne pour éviter toute surchauffe interne. Veillez à ne pas bloquer le ventilateur.

13 Port USB 3.0 (SS)

Il permet de connecter des disques USB Buffalo, des disques flash USB, des appareils photo numériques et des onduleurs USB compatibles. Les concentrateurs USB ne sont pas pris en charge.

14 Port 1 LAN (공급)

Connectez ce port à votre réseau à l'aide d'un câble Ethernet. Il vous permet de communiquer à un débit maximum de 1000 Mbit/s.

15 Port 2 LAN (공급)

Connectez ce port à votre réseau à l'aide d'un câble Ethernet. Il vous permet de communiquer à un débit maximum de 1000 Mbit/s.

16 Port 3 LAN (공급)

Connectez ce port à votre réseau à l'aide d'un câble Ethernet. Il vous permet de communiquer à un débit maximum de 10 Gbit/s si vous utilisez un câble Ethernet ou de catégorie 6A.

Remarque: Pour communiquer à un débit pouvant atteindre 10 Gbit/s, tous les périphériques connectés au réseau doivent être compatibles 10GbE.

17 Connecteur d'alimentation

Utilisez le câble d'alimentation fourni pour relier l'appareil à un onduleur, à un parasurtenseur ou à une prise.

18 Emplacement pour la protection antivol (☐)

Utilisez cet emplacement pour sécuriser votre TeraStation à l'aide d'un serre-câble (non fourni).

19 Numéro de série

Cette étiquette indique le numéro de série de la TeraStation.

20 Bouton UID

Appuyez sur le bouton UID situé à l'avant ou à l'arrière de l'unité pour allumer et éteindre le voyant bleu.

21 Voyant LED Link

S'allume en vert lorsque l'unité est connectée à un réseau.

22 Voyant LED de liaison à 100 Mbit/s, 2,5 Mbit/s et 5 Gbit/s

S'allume en orange lorsque l'unité est connectée à un réseau à 100 Mbit/s ou 2,5 et 5 Gbit/s.

23 Voyant LED de liaison à 1000 Mbit/s

S'allume en vert lorsque l'unité est connectée à un réseau à 1000 Mbit/s.

24 Voyant LED de liaison à 10 Mbit/s

S'allume en bleu lorsque l'unité est connectée à un réseau à 10 Gbit/s.

Modèles de montage de rack à 12 batteries de disques

TS51210RH

BUFFALO RESET FUNC 1 2 3 4 5 6 7 8 9 10 BUFFALO 19 20 21 22 1211141516171813

1 Bouton d'alimentation (

Pour mettre l'unité sous tension, branchez le câble d'alimentation, puis patientez 10 secondes avant d'appuyer sur le bouton d'alimentation. Pour mettre hors tension, maintenez le bouton d'alimentation appuyé pendant 3 secondes.

Si la TeraStation émet un bip sonore, appuyez sur le bouton durant un court laps de temps pour arrêter le signal.

2 Voyant d'alimentation (

Lorsque la TeraStation est allumée, le voyant s'allume en vert.

3 Voyant LED d'erreur (⚠️)

En cas d'erreur, la LED d'erreur rouge s'allume. Consultez l'interface Réglages ou le NAS Navigator2 pour voir le message d'erreur.

4 Bouton de réinitialisation

Maintenez ce bouton enfoncé avec un objet pointu pour réinitialiser l'identifiant et le mot de passe administrateur, les paramètres IP, la clé SSL et les paramètres de restriction du port de service de la TeraStation d'après leurs valeurs d'usine par défaut. Les effets de ce bouton peuvent être modifiés dans Réglages.

5 Bouton Function

Utilisez ce bouton pour reconstruire les batteries de disques RAID, configurer la reprise, arrêter le bip sonore de la TeraStation et réinitialiser les paramètres à l'aide d'un disque USB.

6 LED LAN (공공)

Lorsque des ports LAN sont connectés, ce voyant LED s'allume en bleu. Il clignote lorsque la connexion est active.

7 Voyant LED d'information (i)

En présence d'un message d'état, le voyant d'information s'allume en orange. Consultez l'interface Réglages ou le NAS Navigator2 pour voir le message d'état.

8 Voyant d'état du disque (©)

Ce voyant LED clignote en bleu en cas d'accès aux disques.

9 Voyant d'erreur disque (

Normalement, ce voyant LED est éteint. En cas de défaillance d'un disque, son voyant s'allume rouge.

10 Port USB 2.0 (°)

Il permet de connecter des disques USB Buffalo, des disques flash USB, des appareils photo numériques et des onduleurs USB compatibles. Les concentrateurs USB ne sont pas pris en charge.

11 Connecteur d'alimentation

Utilisez le câble d'alimentation fourni pour relier l'appareil à un onduleur, à un parasurtenseur ou à une prise.

12 Ventilateur

Tourne pour éviter toute surchauffe interne. Veillez à ne pas bloquer le ventilateur.

13 Port micro-USB

Destiné au paramétrage en usine uniquement.

14 Port USB 3.0 (SS)

Il permet de connecter des disques USB Buffalo, des disques flash USB, des appareils photo numériques et des onduleurs USB compatibles. Les concentrateurs USB ne sont pas pris en charge.

15 Port 1 LAN (공급)

Connectez ce port à votre réseau à l'aide d'un câble Ethernet. Il vous permet de communiquer à un débit maximum de 1000 Mbit/s.

16 Port 2 LAN (공급)

Connectez ce port à votre réseau à l'aide d'un câble Ethernet. Il vous permet de communiquer à un débit maximum de 1000 Mbit/s.

17 Port 3 LAN (공급)

Connectez ce port à votre réseau à l'aide d'un câble Ethernet. Il vous permet de communiquer à un débit maximum de 10 Gbit/s si vous utilisez un câble Ethernet ou de catégorie 6A.

Remarque: Pour communiquer à un débit pouvant atteindre 10 Gbit/s, tous les périphériques connectés au réseau doivent être compatibles 10GbE.

18 Port 4 LAN (공급)

Connectez ce port à votre réseau à l'aide d'un câble Ethernet. Il vous permet de communiquer à un débit maximum de 10 Gbit/s si vous utilisez un câble Ethernet ou de catégorie 6A.

Remarque: Pour communiquer à un débit pouvant atteindre 10 Gbit/s, tous les périphériques connectés au réseau doivent être compatibles 10GbE.

19 Voyant LINK/ACT (Liaison/Accès)

S'allume en vert et clignote lorsque l'unité est connectée à un réseau.

20 Voyant LED de liaison à 100 Mbit/s, 2,5 Mbit/s et 5 Gbit/s

S'allume en orange lorsque l'unité est connectée à un réseau à 100 Mbit/s ou 2,5 et 5 Gbit/s.

21 Voyant LED de liaison à 1000 Mbit/s

S'allume en vert lorsque l'unité est connectée à un réseau à 1000 Mbit/s.

22 Voyant LED de liaison à 10 Mbit/s

S'allume en bleu lorsque l'unité est connectée à un réseau à 10 Gbit/s.

Mise sous tension et hors tension de la TeraStation

Remarque: Vous ne devez pas déconnecter ou reconnecter les disques internes lors de la mise sous tension ou hors tension de la TeraStation.

Pour allumer l'unité, appuyez sur le bouton d'alimentation de la TeraStation.

Pour mettre hors tension la TeraStation, maintenez le bouton d'alimentation appuyé pendant 3 secondes. Ne débranchez jamais la TeraStation sans l'avoir éteinte au préalable. Vous pouvez également arrêter ou redémarrer la TeraStation à distance depuis le menu Réglages.

1 Double-cliquez sur l'icône pour lancer NAS Navigator2.

2 Cliquez avec le bouton droit sur l'icône de votre TeraStation, puis sélectionnez [Réglages (Settings)]. Sous macOS, cliquez sur l'icône de la TeraStation en maintenant la touche Contrôle enfoncée, puis sélectionnez [Réglages (Settings)].

3 Saisissez le nom d'utilisateur et le mot de passe, puis cliquez sur [OK].

Remarque: Par défaut, le nom d'utilisateur et le mot de passe sont respectivement « admin » et « password ».

4 Le menu Réglages s'ouvre.

5 Cliquez sur en haut à droite de la fenêtre Réglages, puis choisissez [Arrêt (Shut Down)].

Language Engl i i i Restart Shut Down

6 Cliquez sur [Oui (Yes)].

7 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

La TeraStation a été correctement mise hors tension lorsque tous les voyants LED situés à l'avant sont éteints.

Création d'un disque de réinitialisation

Nous vous recommandons de créer un disque de réinitialisation dès que possible. Vous pouvez utiliser le disque USB pour réinitialiser la TeraStation sur ses paramètres d'usine par défaut ou pour restaurer le système si votre TeraStation rencontre une erreur qui empêche l'unité de démarrer. Pour connaître la procédure détaillée, consultez la sous-section « Création d'un disque de réinitialisation » du chapitre 7.

Chapitre 2 Configuration

Configurez et gérez votre TeraStation en utilisant l'interface Réglages accessible depuis une fenêtre de navigateur. Suivez la procédure ci-dessous pour ouvrir l'interface ou entrez l'adresse IP de la TeraStation dans le champ URL de votre navigateur. Dans les Réglages, la page Administration facile vous donne un accès rapide aux paramètres les plus utilisés.

Remarques:

• Microsoft Edge, Firefox, Google Chrome, Internet Explorer 9 ou version supérieure et Safari 9 ou version supérieure sont pris en charge. Si vous rencontrez des difficultés pour visualiser les Réglages, vérifiez ce qui suit : Si un grand nombre d'utilisateurs, de groupes ou de dossiers partagés sont enregistrés, utilisez un autre navigateur à la place d'Internet Explorer.
• Si un serveur proxy est activé dans les paramètres du navigateur, désactivez-le.
• Sur Internet Explorer, configurez la sécurité sur [Intranet local (Local intranet)]. Sur les systèmes d'exploitation Windows Server, un niveau de sécurité élevé est configuré par défaut. Définissez provisoirement un niveau de sécurité faible.
• Sur les ordinateurs Mac, vous pouvez également utiliser Bonjour pour vous connecter aux Réglages. Accédez à [Signets (Bookmarks)] - [Bonjour] - [Nom de la TeraStation] dans la barre de menu de Safari. Si vous ne voyez pas « Bonjour » dans le menu Signets, cliquez sur [Safari] - [Préférences (Preferences)] et sélectionnez « Inclure Bonjour au menu Signets (Include Bonjour in the Bookmarks menu) » dans « Avancées (Advanced) ».

Configuration via l'assistant de configuration initiale

Lorsque vous accédez aux Réglages pour la première fois, ou après avoir réinitialisé les paramètres de la TeraStation, l'assistant de configuration initiale s'affiche. Pour configurer la TeraStation à l'aide de l'assistant, procédez comme suit.

1 Double-cliquez sur l'icône pour lancer NAS Navigator2.

2 Cliquez avec le bouton droit sur l'icône de votre TeraStation, puis sélectionnez [Réglages (Settings)]. Sous macOS, cliquez sur l'icône de la TeraStation en maintenant la touche Contrôle enfoncée, puis sélectionnez [Réglages (Settings)].

3 La page des paramètres de mot de passe s'affiche. Saisissez le nouveau mot de passe administrateur, puis cliquez sur [Suivant (Next)]. Si vous cliquez sur [Ignorer (Skip)], vous conserverez le mot de passe administrateur par défaut (« password »).

4 La page des paramètres de fuseau horaire s'affiche. Si vous voulez utiliser un fuseau horaire différent de celui qui s'affiche sur la page, sélectionnez le fuseau horaire désiré dans la liste déroulante et cliquez sur [Suivant (Next)].

Easy Admin > Time Zone

5 La page des paramètres du serveur proxy s'affiche. Si vous configurez la TeraStation avec un serveur proxy, définissez vos paramètres proxy. Cliquez sur [Suivant (Next)].

Easy Admin > Proxy Server

6 La page des paramètres RAID s'affiche. Si vous ne voulez pas utiliser le mode RAID par défaut, sélectionnez le mode désiré et cliquez sur [Suivant (Next)], puis sur [Démarrer (Start)] sur la page suivante. Lorsque l'écran « Confirmer l'opération (Confirm Operation) » s'affiche, saisissez le numéro de confirmation puis cliquez sur [OK]. La modification du mode RAID démarre.

Si vous souhaitez conserver le mode RAID actuel, sélectionnez « Gardez le mode RAID actuel (Keep current RAID mode) » et cliquez sur [Suivant (Next)].

Easy Admin > RAID Mode

Remarque: Si vous utilisez une unité de la série TS5210DN, la page des paramètres RAID ne s'affiche pas.

7 La page des rapports d'utilisation s'affiche. Si vous autorisez Buffalo à récupérer les données concernant votre utilisation et votre environnement, sélectionnez la case « Envoyer un rapport d'utilisation (Send usage

feedback) ». Si vous n'autorisez pas la collecte de vos données, laissez la case non cochée et cliquez sur [Suivant (Next)].

Easy Admin > Send Usage Feedback to Buffalo

8 Le chemin d'accès aux dossiers partagés s'affiche et la configuration initiale se termine.

Ouverture des Paramètres avancés

1 Double-cliquez sur l'icône pour lancer NAS Navigator2.

2 Cliquez avec le bouton droit sur l'icône de votre TeraStation, puis sélectionnez [Réglages (Settings)]. Sous macOS, cliquez sur l'icône de la TeraStation en maintenant la touche Contrôle enfoncée, puis sélectionnez [Réglages (Settings)].

3 Saisissez le nom d'utilisateur et le mot de passe, puis cliquez sur [OK].

• Si le délai d'expiration de la session est défini sur « 10 minutes », vous serez déconnecté des Réglages après 10 minutes d'inactivité.
• Cliquez sur [Connexion sécurisée (Secure Connection)] pour vous connecter via une connexion cryptée.

4 Le menu Réglages s'ouvre.

• Combinaisons nom d'utilisateur/mot de passe :

Nom d’utilisateur Mot de passe Paramètres disponibles
admin (Par défaut) password (Par défaut) Tous
guest vide Informations système (lecture seule)
Votre nom d’utilisateur Votre mot de passe	Un utilisateur configuré en tant qu’administrateur peut accéder à tous les paramètres. Pour les utilisateurs appartenant à un autre groupe, seules les informations système sont disponibles (en lecture seule).

• Cliquez sur Plans Administration facile.
• Cliquez sur pour que la TeraStation joue une note pour la localiser plus facilement.

Ouverture d'Administration facile

La page Administration facile facilite la modification des paramètres de base. Pour ouvrir Administration facile, procédez comme suit.

1 Double-cliquez sur l'icône pour lancer NAS Navigator2.

2 Cliquez avec le bouton droit sur l'icône de votre TeraStation, puis sélectionnez [Réglages (Settings)]. Sous macOS, cliquez sur l'icône de la TeraStation en maintenant la touche Contrôle enfoncée, puis sélectionnez [Réglages (Settings)].

4 L'écran Administration facile s'ouvre.

Remarque: Si vous cliquez sur l'un des boutons, un nom d'utilisateur et un mot de passe vous seront demandés.

Chapitre 3 Partage de fichiers

Configuration des dossiers partagés

Ajout d'un dossier partagé

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « Configuration des dossiers (Folder Setup) ».

3 Cliquez sur [Créer un dossier (Create Folder)].

4 Configurez les paramètres souhaités, puis cliquez sur [OK].

• Les noms peuvent contenir jusqu'à 27 caractères alphanumériques ou multioctets, traits d'union (-) et tirets (_). Le premier caractère ne doit pas être un symbole.
• Lorsque vous cliquez sur l'onglet [Option 1], vous pouvez saisir la description du dossier. Les descriptions peuvent contenir jusqu'à 75 caractères alphanumériques ou multioctets, traits d'union (-), tirets (_) et espaces. Le premier caractère ne doit pas être une espace.
• Vous pouvez créer jusqu'à 400 dossiers partagés.
• Si le nom des dossiers partagés auxquels vous accédez via des connexions AFP et FTP contient des caractères multi-octets, configurez la langue client dans [Gestion (Management)] - [Nom/Heure/Langue (Name/Time/Language)] pour faire correspondre les caractères. Si les caractères ne correspondent pas, le nom du dossier partagé ne s'affichera pas correctement.
• Les caractères suivants sont gérés différemment sous macOS et sous Windows. Évitez d'utiliser ces caractères lorsque vous partagez des données entre un système Mac et un système Windows : — ∥ - ¢ £ ∼
• Windows ne prend pas en charge certains caractères utilisés sous macOS et par la TeraStation. Si vous créez un nom de fichier sous Mac avec l'un des caractères suivants, il ne s'affichera pas correctement sur un ordinateur Windows. Vous devrez peut-être vous connecter à la TeraStation via AFP pour pouvoir afficher ou copier l'un des caractères suivants :

$$ ? [ ] / \backslash = + < >;::", | * $$

- Les mots suivants sont réservés à l'usage interne de la TeraStation, ne les utilisez pas dans le nom du dossier partagé : authtest, global, homes, info, lost+found, lp, msdfs_root, mt-daapd, printers, ram, spool, usbdisk x (où « x » est un nombre, par exemple, usbdisk1)

- Veillez à n'utiliser aucun des caractères suivants dans les noms de dossier partagé, les noms de groupe de travail ou les noms de fichier, car ils ne sont pas pris en charge :

①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰ⅱⅲⅳⅴVⅤⅥⅦⅧIX

• Les noms de fichier et de dossier peuvent contenir jusqu'à 255 caractères codés sur un octet.
• Les noms de dossier et de groupe de travail contenant des caractères autres que ceux de l'alphabet romain ne s'afficheront pas correctement.
• Si vous accédez aux dossiers partagés depuis un ordinateur Mac, des fichiers d'informations pour Mac peuvent être générés automatiquement. Ne supprimez jamais ces fichiers. S'ils sont supprimés depuis Windows, vous risquez d'empêcher tout accès ultérieur depuis un Mac.
• La TeraStation appartient à la zone par défaut dans AppleShare ; cette zone ne peut pas être spécifiée.
• Lorsque des fichiers sont copiés sur la TeraStation ou sur un disque USB connecté à la TeraStation, les informations relatives aux fichiers, telles que la date de création, la date de modification et autres dates, peuvent être actualisées ou modifiées.
• Si les paramètres sont modifiés pendant un transfert de fichiers, l'opération de transfert du fichier peut être annulée.
• La copie de fichiers sur la TeraStation est protégée par un système de fichiers journaux. Si le câble Ethernet est débranché ou si une coupure de courant se produit lors de la copie de fichiers :

- Les données prédéfinies, telles que le nom de la TeraStation, les utilisateurs et les groupes, risquent d'être supprimées.

- L'un des fichiers risque d'être copié de façon incomplète et de ne plus pouvoir être supprimé. Si le cas se présente, redémarrez la TeraStation, supprimez le fichier concerné, puis copiez à nouveau le fichier.

- Si le câble Ethernet est déconnecté du port LAN pendant la copie de fichiers, l'opération sera interrompue, même si le câble n'est pas utilisé. Ne déconnectez ou ne reconnectez pas le câble Ethernet au port LAN pendant la copie de fichiers.

Corbeille

Pour protéger vos données de toute suppression accidentelle, vous pouvez configurer votre TeraStation pour qu'elle utilise la corbeille afin de ne pas supprimer instantanément les fichiers. La corbeille fonctionne uniquement avec les connexions SMB. Pour vider la corbeille, cliquez sur [Partage de fichiers (File Sharing)] - [Configuration des dossiers (Folder Setup)] - [Vider la corbeille (Empty Recycle Bin)] dans Réglages.

Remarques:

- Pour empêcher les invités ainsi que les autres utilisateurs de vider la corbeille, accédez à [Partage de fichiers (File Sharing)] - [SMB], puis sélectionnez « Administrateur uniquement (Administrator only) » pour l'option « Autorisations de la corbeille (Recycle Bin Permissions) ».

- Si vous utilisez macOS, accédez à [Partage de fichiers (File Sharing)] - [SMB], puis sélectionnez « Conserver lorsque le fichier original est supprimé (Keep when original file is deleted) » dans l'option « Fichiers temporaires macOS (macOS Temp Files) ». Si cette option est modifiée, les fichiers de la corbeille risquent d'être corrompus.

Partages en lecture seule

Par défaut, les nouveaux partages sont définis avec un accès en lecture et écriture, mais vous pouvez définir l'attribut sur [Lecture seule (Read only)] dans [Attribut (Attribute)] dans l'onglet « Option 2 ». Dans Explorateur de fichiers, les partages en lecture seule et les disques USB HFS Plus comporteront la mention « (Read Only) ».

Remarque: Configurez les attributs de fichier en lecture seule dans Réglages. La configuration de ces attributs via Windows n'est pas prise en charge et peut provoquer un comportement inattendu.

Partages masqués

Si les partages masqués sont activés, les dossiers SMB partagés ne s'afficheront pas dans Réseau et seuls certains utilisateurs seront autorisés à y accéder. Pour masquer un dossier SMB partagé, procédez comme suit.

1 Dans Réglages, accédez à [Partage de fichiers (File Sharing)] - [Configuration des dossiers (Folder Setup)] puis choisissez un dossier partagé ou un disque USB pour configurer les partages masqués.
2 Cliquez sur l'onglet [Option 2] et sélectionnez « Partage masqué (SMB uniquement) (Hidden share (SMB only)) », puis cliquez sur [OK].

Remarques:

• Si d'autres protocoles que le protocole « SMB » ou « Sauvegarde (Backup) » sont activés sous « LAN Support du protocole (LAN Protocol Support) » dans l'onglet « Basique (Basic) », l'option des partages masqués sera grisée et ne pourra pas être sélectionnée.
• Configurez les attributs de fichier partagé masqué dans Réglages. La configuration de ces attributs via Windows n'est pas prise en charge et peut provoquer un comportement inattendu.

Pour ouvrir un dossier masqué, lancez Explorateur de fichiers sur votre ordinateur et saisissez « \Nom de la TeraStation\Nom du dossier partagé\» pour le nom. Par exemple, si le nom de la TeraStation est « TSXXX001 » et que le nom du dossier partagé est « share », entrez « 001\ \ » pour l'ouvrir.

Configuration des utilisateurs

Ajout d'un utilisateur

Remarque: La TeraStation peut enregistrer jusqu'à 300 utilisateurs maximum (utilisateurs par défaut « admin » et « guest », inclus).

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « Utilisateurs (Users) ».

3 Cliquez sur [Créer un utilisateur (Create User)].

4 Entrez les paramètres souhaités, puis cliquez sur [OK].

• Les noms d'utilisateur peuvent contenir jusqu'à 128 caractères alphanumériques. Les caractères suivants sont acceptés : traits d'union (-), tirets (_), points (.), et symboles ! # & @ \$ * ^ %. Le premier caractère ne doit pas être un symbole.
• L'ID de l'utilisateur doit être un nombre compris entre 1 000 et 1 999. L'ID de l'utilisateur doit être unique. Si ce champ n'est pas renseigné, un ID utilisateur sera automatiquement attribué.
• Ne dupliquez jamais les ID utilisateur, les ID de groupe, les noms d'utilisateur ou les noms de groupe. Chacun de ces identifiants doit être différent et unique.
• Les descriptions utilisateur peuvent contenir jusqu'à 75 caractères alphanumériques ou multioctets, traits d'union (-), tirets (_) et espaces. Le premier caractère ne doit pas être un symbole ou une espace.
• Les mots de passe peuvent contenir jusqu'à 20 caractères alphanumériques. Les caractères suivants sont acceptés : ^- @! # \$ % & ' () * + , . / ; < > = ? " [ ] ^ { } | \~. Le premier caractère ne peut pas être un symbole, sauf s'il s'agit d'un tiret (_).
• Utilisez les mêmes nom d'utilisateur et mot de passe pour Windows et la TeraStation. Dans le cas contraire, vous risqueriez de ne pas avoir accès aux dossiers partagés.
• N'utilisez pas de nom déjà utilisé pour un nom de groupe. Les mots suivants sont réservés à l'usage interne de la TeraStation, ne les utilisez pas comme nom d'utilisateur : _lldpd, admin, apache, avahi, avahi-autoipd, backup, bin, daemon, ftp, games, gnats, guest, halt, irc, libuuid, list, lp, mail, man, messagebus, mysql, news, nobody, ntp, openldap, proftpd, proxy, pupet, root, rpc, rpcuser, snmp, sshd, statd, sync, sys, syslog, uucp, www-data

Importation des informations utilisateur

Vous pouvez importer des utilisateurs sous [Partage de fichiers (File Sharing)] - [Utilisateurs (Users)] en cliquant sur [Importer le fichier CSV (Import CSV File)].

Format des données utilisateur : Nom d'utilisateur (obligatoire), mot de passe (obligatoire) et description de l'utilisateur (facultative).

Exemple 1 : Importer des noms d'utilisateur, des mots de passe et des commentaires

nom d'utilisateur1, mot de passe1, commentaire1

nom d'utilisateur2, mot de passe2, commentaire2

nom d'utilisateur3, mot de passe3, commentaire3

Exemple 2 : Importer des noms d'utilisateur et des mots de passe

nom d'utilisateur1, mot de passe1,

nom d'utilisateur2, mot de passe2,

nom d'utilisateur3, mot de passe3,

Instructions :

• Utilisez des virgules (,) en guise de séparateurs. N'utilisez pas d'espace avant ou après les virgules. Si vous ne souhaitez pas de description de l'utilisateur, insérez une virgule après le mot de passe.
• Si une ligne ne répond pas au format approprié, l'utilisateur de cette ligne ne sera pas enregistré.
• Si un nom d'utilisateur existe déjà, les informations du nouvel utilisateur remplaceront les anciennes informations.
• N'utilisez pas de virgules (,) dans les noms d'utilisateurs, les mots de passe ou les descriptions.

Remarque: Les utilisateurs importés sont automatiquement ajoutés au groupe « hdusers ».

Ajout d'un groupe

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « Groupes (Groups) ».

3 Cliquez sur [Ajouter un groupe (Add Group)].

4 Entrez les paramètres souhaités, puis cliquez sur [OK].

• Les noms de groupe peuvent contenir jusqu'à 20 caractères alphanumériques, traits d'union (-), tirets (_) et points (.). Le premier caractère ne doit pas être un symbole.
• Les descriptions de groupe peuvent contenir jusqu'à 75 caractères alphanumériques ou multioctets, traits d'union (-), tirets (_) et espaces. Le premier caractère ne doit pas être un symbole ou une espace.
• Si le champ d'ID de groupe n'est pas renseigné, un ID de groupe sera automatiquement attribué. Utilisez des nombres compris entre 1000 et 1999 pour définir un ID de groupe manuellement. Ne dupliquez jamais les ID de groupe.
• Vous pouvez enregistrer jusqu'à 300 groupes sur la TeraStation.
• Si vous êtes connecté en tant que membre du groupe des General Users, vous pouvez uniquement modifier votre propre mot de passe. Si vous êtes connecté en tant qu'administrateur, vous pouvez modifier tous les paramètres, y compris les mots de passe des autres utilisateurs. Si vous êtes connecté en tant que membre du groupe des utilisateurs avec pouvoir, vous pouvez créer et modifier les dossiers partagés, les utilisateurs et les groupes.
• N'utilisez pas de nom déjà utilisé pour un utilisateur. Les mots suivants sont réservés à l'usage interne de la TeraStation, ne les utilisez pas comme nom de groupe : adm, admin, administrator, all, apache, bin, daemon, disk, ftp, ftpuser, guest, halt, hdusers, kmem, lp, mail, man, mysql, news, nobody, nogroup, none, operator, root, shadow, shutdown, sshd, sync, sys, tty, users, utmp, uucp, www

Configuration des restrictions d'accès aux dossiers partagés

Vous pouvez limiter l'accès à certains dossiers partagés, y compris aux disques durs USB externes.

Remarques:

• Les restrictions d'accès peuvent être configurées séparément pour chacun des dossiers partagés, mais pas pour les dossiers contenus dans les dossiers partagés.
• Configurez les restrictions d'accès depuis Réglages. La configuration des restrictions d'accès via Windows n'est pas prise en charge et peut provoquer un comportement inattendu.
• Vous pouvez également configurer des utilisateurs, des groupes et des dossiers partagés à partir de Administration facile en cliquant sur [Restrictions d'accès aux dossiers partagés (Access Restrictions for Shared Folders)].
• Les dossiers partagés ayant des restrictions d'accès peuvent néanmoins être utilisés comme destinations de sauvegarde.
• Toute modification des restrictions d'accès d'un utilisateur ou d'un groupe alors qu'il accède aux fichiers peut provoquer un comportement inattendu.

Utilisateurs locaux et Groupes

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « Configuration des dossiers (Folder Setup) ».

3 Cliquez sur le dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

4 Cliquez sur l'onglet [Access Restrictions].
5 Activez « Restrictions d'accès aux dossiers partagés (Access Restrictions for Shared Folders) ».

6 Sélectionnez le niveau d'accès de l'utilisateur ou du groupe que vous avez ajouté.

W R : Accès en lecture et en écriture autorisé : Accès en lecture autorisé : Accès interdit Local Users Local Groups Local User Name W R R admin ● ○ ○ guest ○ ○ ○ general_user ○ ○ ○ Page 1 of 1 1-3 of 3 Items per page: 20 OK Cancel

7 Cliquez sur [OK].

Remarques:

• L'exemple ci-dessus montre les restrictions d'accès par utilisateur. Pour appliquer des restrictions d'accès par groupe, cliquez sur l'onglet [Groupes locaux (Local Groups)] et sélectionnez les autorisations de groupe désirées.
• Si les autorisations de lecture seule et de lecture-écriture sont toutes deux octroyées à un utilisateur, ce dernier bénéficiera uniquement d'un accès en lecture seule. Les restrictions d'accès les plus restrictives s'appliquent toujours.
• Pour accéder à un dossier partagé à accès restreint, si vous modifiez les restrictions d'accès de tous les utilisateurs et groupes d'un accès en lecture et écriture ou d'un accès en lecture seule à un accès interdit depuis la page répertoriant les utilisateurs ou groupes dans Réglages, seuls les utilisateurs et groupes administrateurs pourront accéder à ce dossier partagé.

Active Directory

Dans un environnement Active Directory, la TeraStation utilisera les informations du compte depuis le contrôleur de domaine Active Directory pour configurer les restrictions d'accès des dossiers partagés de la TeraStation. Il n'est pas nécessaire de réaliser une gestion de compte individuelle pour la TeraStation. Si plusieurs TeraStations sont installées sur le réseau, les informations du compte sont gérées de manière centralisée dans le domaine Active Directory, simplifiant ainsi le nombre d'opérations requises pour l'installation et la gestion.

Remarques:

• Si les noms d'utilisateurs et les noms de groupes d'Active Directory comporte des caractères multioctets, vous ne pourrez pas configurer de restrictions d'accès pour ceux-ci.
• La TeraStation prend en charge un environnement de domaine comptant au maximum 10 000 utilisateurs et groupes.

1 Dans Réglages, cliquez sur [Réseau (Network)].

Network

2 Cliquez sur « Groupe de travail/domaine (Workgroup/Domain) ».

Workgroup/Domain

Workgroup

3 Cliquez sur [Modifier (Edit)].
4 Sélectionnez « Active Directory », puis cliquez sur [Suivant (Next)].

5 Saisissez les informations relatives au contrôleur de domaine, puis cliquez sur [Rechercher (Search)]. Le contrôleur de domaine sur le même réseau sera détecté, et les paramètres requis seront automatiquement renseignés dans chaque champ. Vous pouvez aussi saisir les paramètres manuellement.

6 S'il existe un écart supérieur à 5 minutes entre l'horloge de la TeraStation et celle du contrôleur de domaine, il risque d'être impossible de rejoindre le domaine ou d'authentifier le groupe ou l'utilisateur du domaine. Pour obtenir de meilleurs résultats, sélectionnez « Configurer le contrôleur de domaine en tant que serveur NTP (Configure domain controller as an NTP server) » si le contrôleur de domaine peut fonctionner en tant que serveur NTP.

7 Cliquez sur [OK].

8 Cliquez sur « Configuration des dossiers (Folder Setup) ».

9 Cliquez sur le dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

11 Activez « Restrictions d'accès aux dossiers partagés (Access Restrictions for Shared Folders) ».

12 Sélectionnez le niveau d'accès de l'utilisateur ou du groupe.

W/R : Accès en lecture et en écriture autorisé : Accès en lecture autorisé : Accès interdit

13 Cliquez sur [OK].

Remarques:

• Pour que la TeraStation rejoigne un domaine Active Directory, configurez-la de façon à utiliser un serveur DNS capable de résoudre les noms pour le domaine Active Directory.
• Une fois le domaine Active Directory créé, le mot de passe de l'administrateur nécessaire pour rejoindre le domaine doit être modifié au moins une fois. Dans le cas contraire, vous ne pourrez pas rejoindre le domaine Active Directory.
  • Le nom DNS et le nom NetBIOS des domaines Active Directory doivent être identiques.

• Si les autorisations de lecture seule et de lecture-écriture sont toutes deux octroyées à un utilisateur, celui-ci bénéficiera uniquement d'un accès en lecture seule. Le paramètre d'accès le plus restrictif s'applique.

• Pour utiliser la TeraStation comme un serveur membre d'un domaine Active Directory, la TeraStation doit être connectée au domaine et l'accès doit se faire à travers un compte de domaine valide, depuis un ordinateur n'appartenant pas au domaine.

• Si la TeraStation est un serveur membre du domaine Active Directory, vous ne pourrez pas vous connecter en tant qu'invité via AFP.
• Si votre TeraStation est un serveur membre du domaine Active Directory et que vous modifiez la méthode d'authentication en « Groupe de travail (Workgroup) », le compte sur le contrôleur de domaine ne sera pas supprimé automatiquement.
• Si l'option FTP est activée, les restrictions d'accès locales ou de domaine du réseau AD ne fonctionnent pas. Dans ce cas, utilisez plutôt les restrictions d'accès utilisateur.
• Pour accéder à un dossier partagé à accès restreint, si vous modifiez les restrictions d'accès de tous les utilisateurs et groupes d'un accès en lecture et écriture ou d'un accès en lecture seule à un accès interdit depuis la page répertoriant les utilisateurs ou groupes dans Réglages, seuls les utilisateurs et groupes administrateurs pourront accéder à ce dossier partagé.
• Si vous autorisez l'accès en lecture et écriture ou l'accès en lecture seule pour la plupart des utilisateurs, il est recommandé d'appliquer des restrictions d'accès pour les groupes.

Configuration des restrictions d'accès pour les sous-dossiers

Vous pouvez restreindre l'accès aux sous-dossiers dans les dossiers partagés en configurant des restrictions d'accès à partir de votre ordinateur à l'aide de Windows Explorateur de fichiers.

Remarque: En fonction de l'environnement que vous utilisez, il est possible que cette fonction ne fonctionne pas correctement, même si elle est activée. Nous vous recommandons de vérifier la fonctionnalité avant de l'utiliser.

Activation des restrictions d'accès aux sous-dossiers

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « Configuration des dossiers (Folder Setup) ».

3 Cliquez sur le dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

4 Désélectionnez toutes les options pour « LAN Support du protocole (LAN Protocol Support) » autres que « SMB (Windows/Mac) », « Sauvegarde (Backup) », et « NFS ».
5 Cliquez sur l'onglet [Option 2].
6 Activez « Restrictions d'accès pour les sous-dossiers (Access Restrictions for Subfolders) ».

Remarque: Si l'option « Masquez les dossiers et les fichiers sans autorisation d'accès (Hide Non-Access Permitted Files and Folders) » est activée, les sous-dossiers et les dossiers dont l'accès n'est pas autorisé ne s'afficheront pas dans les dossiers partagés.

7 Cliquez sur [OK].

L'activation des restrictions d'accès aux sous-dossiers est terminée. Configurez ensuite les restrictions d'accès aux sous-dossiers pour chaque utilisateur ou groupe à partir de Explorateur de fichiers.

Vous pouvez configurer des utilisateurs de domaine ou des groupes. Votre TeraStation doit avoir rejoint votre domaine Active Directory avant de configurer les restrictions d'accès aux sous-dossiers.

Remarques:

• Si vous activez les restrictions d'accès à des sous-dossiers pour un disque USB, utilisez un disque XFS ou ext3.
• Si la TeraStation a rejoint un réseau AD alors qu'elle exécutait la version 3.00 ou une version antérieure du microprogramme, et a depuis effectué une mise à niveau vers la version 3.00, l'ID d'utilisateur et l'ID de groupe des comptes de domaine doivent être mis à jour avant d'utiliser les restrictions d'accès aux sous-dossiers. Pour mettre à jour l'ID d'utilisateur et l'ID de groupe, accédez à « Partage de fichiers (File Sharing) » - « SMB » - « Modifier (Edit) » dans Réglages et cliquez sur [Mise à jour (Update)].
• Pour sauvegarder ou répliquer des fichiers vers des destinations de sauvegarde ou de réplication avec des paramètres de restriction d'accès aux sous-dossiers, assurez-vous que les sources et les destinations de la sauvegarde ou de la réplication ont les mêmes noms de groupe de travail, ID de groupe et ID d'utilisateur.
• Si vous activez les restrictions d'accès pour les sous-dossiers, puis que vous désélectionnez la case « Lecture et exécution (Read & execute) » dans « Autoriser (Allow) », dans Explorateur de fichiers, pour les autorisations d'accès des utilisateurs et des groupes, ceux-ci ne pourront effectuer d'opération de lecture ou d'exécution, même si les autorisations d'accès des sous-dossiers sont désactivées dans Réglages. Si vous refusez l'accès en lecture et en exécution dans cette fenêtre, ce paramètre sera conservé une fois les autorisations d'accès désactivées.
• Si les paramètres de la TeraStation ont été réinitialisés, mais que vous configurez les mêmes ID d'utilisateur et ID de groupe pour les nouveaux utilisateurs et les nouveaux groupes, il se peut que les restrictions d'accès aux sous-dossiers soient héritées.

Restauration des paramètres de propriétaire et d'autorisation

Si vous avez modifié le propriétaire en définissant un utilisateur inattendu ou si vous avez perdu les autorisations pour un dossier spécifique accidentellement, restaurez-les en suivant la procédure ci-dessous.

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

File Sharing

2 Cliquez sur « Configuration des dossiers (Folder Setup) ».

Folder Setup

1 Folder(s)

3 Cliquez sur [Paramètres avancés pour les sous-dossiers (Advanced Settings for Subfolders)].

4 Sélectionnez un dossier pour restaurer les autor.

Remarque: Si vous sélectionnez un dossier partagé racine dans l'arborescence, l'action ne sera pas exécutée sur le dossier de la corbeille. Pour exécuter l'action, sélectionnez le dossier de la corbeille.

5 Sélectionnez les actions et la plage d'action à exécuter, plus cliquez sur [OK].
6 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

Chapitre 4 Gestion du stockage

Modes RAID

Les TeraStations prennent en charge différents types de batteries de disques RAID. Les types de batteries de disques RAID disponibles dépendent du nombre de disques installés sur votre TeraStation.

Remarques:

• Si vous modifiez le mode RAID, toutes les données présentes sur la batterie de disques seront effacées. Cette règle s'applique à toutes les procédures de ce chapitre. Veillez à sauvegarder vos données importantes avant de réaliser toute action affectant votre batterie de disques RAID.
• La capacité du disque est indiquée dans Réglages en gigaoctets réels. Il est possible que la fenêtre Propriétés de Windows indique la capacité en gibioctets (Gio), ce qui représente un nombre plus petit.
• Si la TeraStation est redémarrée ou éteinte pendant le changement de mode RAID, les messages affichés sur l'écran LCD passent de I46 ou I47 à I18.
• Les RAID 5, 6 et 10 ne sont disponibles que pour les modèles équipés de 4 disques ou plus.

RAID 6

Les batteries de disques RAID 6 sont disponibles sur les TeraStations équipées de 4 disques ou plus. Le mode RAID 6 combine au minimum 4 disques durs dans une même batterie de disques. L'espace disponible est égal à la somme des capacités des disques durs moins la capacité de deux disques. Par exemple, si 4 disques durs sont combinés dans une batterie de disques RAID 6, alors l'espace disponible est égal à la somme des capacités de 2 disques. Si 2 des disques durs de la batterie de disques sont endommagés, vous pouvez récupérer vos données en remplaçant les disques défaillants. Si 3 disques ou plus sont endommagés, vos données sont perdues.

RAID 5

Les batteries de disques RAID 5 sont disponibles sur les TeraStations équipées de 3 disques ou plus. Le mode RAID 5 combine au minimum 3 disques durs dans une même batterie de disques. L'espace disponible est égal à la somme des capacités des disques moins la capacité d'un disque. Si 4 disques durs sont combinés dans une batterie de disques RAID 5, alors l'espace disponible est égal à la somme des capacités de 3 disques. Si l'un des disques durs de la batterie de disques est endommagé, vous pouvez récupérer vos données en remplaçant le disque défaillant. Si deux disques ou plus sont endommagés simultanément, vos données sont perdues.

RAID 10

Les batteries de disques RAID 10 sont disponibles sur les TeraStations équipées de 4 disques ou plus. Sous ce mode, les paires de disques en miroir de la batterie de disques RAID 1 sont combinées en RAID 0. L'espace disponible est égal à la capacité du plus petit disque multipliée par le nombre de disques divisé par 2.

RAID 1

Ce mode combine deux disques, ou plus, dans une batterie de disques en miroir. L'espace disponible est égal à la capacité d'un seul disque. Les mêmes données sont écrites sur chaque disque. Si un disque est endommagé, vous

pouvez récupérer les données en le remplaçant. Tant que l'un des disques de la batterie de disques est intact, toutes les données de la batterie de disques peuvent être récupérées.

RAID 0

Ce mode combine 2 disques, ou plus, dans une batterie de disques. L'espace disque disponible correspond à la somme de tous les disques utilisés. Ce mode RAID offre de meilleures performances que les modes RAID incluant la parité. Si l'un des disques durs est endommagé, toutes les données de la batterie de disques seront perdues.

JBOD

Ce mode utilise les disques figurant à l'intérieur de la TeraStation comme des disques durs individuels. L'espace disque utilisable correspond à la capacité totale de l'ensemble des disques durs de la TeraStation. Cependant, si un disque est endommagé, toutes les données qu'il inclut seront perdues.

Travailler avec les batteries de disques RAID

Pour modifier les paramètres RAID, accédez à [Stockage (Storage)] - [RAID] dans Réglages.

Utilisation du mode JBOD

Avec le mode JBOD, chaque disque de la TeraStation est traité séparément. Pour passer les disques d'une batterie de disques en mode JBOD, suivez la procédure ci-dessous.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

Storage

2 Cliquez sur « RAID ».

RAID

3 Cliquez sur la batterie de disques à supprimer.

RAID Array List Name RAID Mode Status Unit Capacity Amount Used % Used File System Time Remaining Progress Array 1 RAID 1 Normal 2761.2 GB 0 GB 0.00 % XFS Array 2 No RAID array is configured. Options Close

4 Cliquez sur [Suppression d'une batterie de disques RAID (Delete RAID Array)].

5 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
6 Cliquez sur [OK] une fois que vous avez terminé.

Une fois le mode JBOD configuré, créez des dossiers partagés sur chacun des disques durs afin de pouvoir les utiliser.

Modification du mode RAID

Pour modifier le mode RAID, passez tout d'abord les disques durs en mode JBOD.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur « RAID ».

RAID

3 Cliquez sur la batterie de disques à supprimer.

RAID Array List Name RAID Mode Status Unit Capacity Amount Used % Used File System Time Remaining Progress Array 1 RAID 1 Normal 2761.2 GB 0 GB 0.00 % XFS Array 2 No RAID array is configured. Options Close

4 Cliquez sur [Suppression d'une batterie de disques RAID (Delete RAID Array)].
5 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
6 Cliquez sur [OK].

7 Choisissez une batterie de disques RAID.

8 Sélectionnez un mode RAID ainsi que les disques à utiliser, puis cliquez sur [Construction de la batterie de disques RAID (Create RAID Array)].

9 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

10 Cliquez sur [OK] une fois que vous avez terminé.

Remarques:

• Vous pouvez également configurer les paramètres RAID depuis Administration facile.
• Après avoir modifié le mode RAID, créez un dossier partagé.

Arrêt automatique de la TeraStation en cas d'erreur

Cette fonction permet l'arrêt automatique de la TeraStation lorsqu'une erreur se produit sur un disque utilisé dans une batterie de disques RAID redondante.

Il est recommandé aux utilisateurs de la série TS51210RH, d'activer les notifications par e-mail s'ils activent l'arrêt automatique, car sur les unités de cette série tous les voyants LED s'éteignent lors de l'arrêt et le disque défaillant ne peut pas être identifié. Dans ce cas, la notification par e-mail vous permet de savoir quel est le disque défaillant. Pour configurer l'arrêt automatique, suivez la procédure décrite ci-dessous.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur « RAID ».

RAID

3 Cliquez sur [Options].

RAID Array List Name RAID Mode Status Unit Capacity Amount Used % Used File System Time Remaining Progress Array 1 RAID 1 Normal 2761.2 GB 0 GB 0.00 % XFS Array 2 No RAID array is configured. Options Close

4 Cliquez sur [Modifier (Edit)].

5 Sélectionnez « Arrêt (Shut down) » dans « Comportement en cas d'erreur (Error Behavior) » et cliquez sur [OK].

Reconstruction automatique de la batterie de disques RAID

Si Auto RAID rebuild est activé, les batteries de disques RAID se recréeront automatiquement après le remplacement d'un disque défectueux. Vous pouvez activer ou désactiver la reconstruction automatique de la batterie de disques RAID en suivant la procédure ci-dessous.

Remarque: Cette fonction est limitée aux unités de la série TS51210RH. Elle ne s'affiche pas dans les Réglages des autres modèles.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur « RAID ».

RAID

3 Cliquez sur [Options].

RAID Array List Name RAID Mode Status Unit Capacity Amount Used % Used File System Time Remaining Progress Array 1 RAID 1 Normal 2761.2 GB 0 GB 0.00 % XFS Array 2 No RAID array is configured. Options Close

4 Cliquez sur [Modifier (Edit)].

5 Sélectionnez « Oui (Yes) » dans « Reconstruction automatique en cas de détection d'un nouveau stockage dur (Automatically Rebuild if New Drive Is Detected) » et cliquez sur [OK].

Configuration d'un disque de secours

Si un disque de secours est configuré, la TeraStation bascule directement sur ce disque de secours en cas de défaillance de l'un des disques. Pour utiliser un disque de secours, vous devez disposer d'une batterie de disques RAID 1 ou RAID 5 ainsi que d'un disque supplémentaire ne faisant partie d'aucune batterie de disques.

Remarques:

• Toutes les données figurant sur le disque de secours seront effacées dès lors que ce dernier sera configuré comme un disque de secours ainsi que lorsque le disque de secours sera défini comme un disque normal de la batterie de disques.
• Les modèles de TeraStation équipés de deux disques ne peuvent pas disposer d'un disque de secours.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur « RAID ».

RAID

3 Choisissez une batterie de disques RAID.

RAID Array List Name RAID Mode Status Unit Capacity Amount Used % Used File System Time Remaining Progress Array 1 RAID 1 Normal 2761.2 GB 0 GB 0.00 % XFS Array 2 No RAID array is configured. Options Close

4 Cliquez sur [Définir en tant que disque de secours (Set as a hot spare)].

5 Cliquez sur [Oui (Yes)].

6 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

7 Cliquez sur [OK] une fois que vous avez terminé.

Remarque: Pour faire du disque de secours un disque normal, sélectionnez l'option [Définir en tant que disque normal (Set as a normal drive)].

Avec RMM, vous pouvez construire ou étendre une batterie de disques RAID sans effacer les données présentes sur les disques.

Passer du mode JBOD au mode RAID 1

Vous devez disposer d'au moins deux disques en mode JBOD (non inclus dans une batterie de disques RAID) pour construire une batterie de disques RAID 1 avec RMM.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur « RAID ».

RAID

3 Choisissez une batterie de disques RAID.

4 Configurez le mode RAID sur « RAID 1 ».

5 Sélectionnez « Ajoutez un disque à la batterie de disques RAID à l'aide de RMM. Vos données seront conservées. (Add a drive to a RAID array with RMM. Your data will be preserved.) ».
6 Sélectionnez, dans la liste déroulante, le disque dont les données seront conservées.
7 Sélectionnez le disque dur à ajouter à la batterie de disques RAID.
8 Cliquez sur [Construction de la batterie de disques RAID (Create RAID Array)].
9 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
10 Cliquez sur [OK] une fois que vous avez terminé.

Ajouter un disque à une batterie de disques RAID existante ou modifier le mode RAID lors de l'ajout d'un disque.

Vous pouvez ajouter un disque à une batterie de disques RAID 1 ou RAID 5. Les disques en mode JBOD peuvent être ajoutés à la batterie de disques RAID.

Remarque: RMM ne peut être utilisé que pour ajouter un seul disque à une batterie de disques à la fois. Pour ajouter deux disques ou plus, il faut utiliser RMM plusieurs fois.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur « RAID ».

RAID

3 Choisissez une batterie de disques RAID.

RAID Array List Name RAID Mode Status Unit Capacity Amount Used % Used File System Time Remaining Progress Array 1 RAID 1 Normal 2761.2 GB 0 GB 0.00 % XFS Array 2 No RAID array is configured. Options Close

4 Sélectionnez un disque à ajouter à la batterie de disques RAID. Si vous voulez modifier le mode RAID, choisissez le mode désiré pour la batterie de disques dans la liste déroulante. Sinon, conservez le mode RAID actuel.

5 Cliquez sur [Modifier la batterie de disques RAID (Change RAID Array)].
6 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
7 Cliquez sur [OK] une fois que vous avez terminé.

Analyse RAID

Une analyse RAID permet de contrôler la batterie de disques RAID pour détecter d'éventuels secteurs défaillants. Le cas échéant, ils sont automatiquement réparés. Les batteries de disque autres que RAID 0 sont supportées. Pour des résultats optimaux, lancez l'analyse RAID régulièrement.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

Storage

2 Positionnez l'interrupteur RAID scanning en position de sorte à activer l'analyse RAID.

RAID Scanning

3 Cliquez sur « Analyse RAID (RAID Scanning) ».
4 Cliquez sur [Modifier (Edit)].
5 Sélectionnez à quel moment lancer l'analyse, puis cliquez sur [OK].

• Sélectionnez « Immédiate (Immediately) » pour lancer l'analyse RAID immédiatement.
  • Pour arrêter une analyse RAID, cliquez sur [Annuler l'analyse RAID (Cancel RAID Scan)].

Ajout d'un disque externe

Connexion d'un disque dur externe

Votre TeraStation dispose de ports USB (le nombre de ports dépend du modèle) et vous pouvez y connecter des disques durs externes. Une fois connectés, ils apparaissent comme des dossiers partagés sur la TeraStation. Les disques durs formatés sont détectés automatiquement. Les disques non formatés doivent être formatés depuis Réglages.

Lorsqu'un disque USB est reconnu, Windows ajoute « usbdisk x » dans Explorateur de fichiers, où « x » correspond au port USB auquel le disque est connecté.

Compatibilité

Les périphériques USB suivants sont pris en charge par la TeraStation :

• Périphériques de stockage USB
- Lecteurs de carte (hors lecteurs de cartes pouvant reconnaître plusieurs cartes mémoire)
L'utilisation de disques durs USB externes de marque Buffalo est recommandée.

Les systèmes de fichiers pris en charge pour les disques externes sont les suivants :

FAT32

• EXT3
  • XFS
• NTFS
  • HFS Plus (lecture seule)
• exFAT

Connectez un seul périphérique par port USB. Remarque : seule la première partition du disque USB est connectée. Les autres partitions ne sont pas reconnues.

Remarques:

• Les données de sauvegarde provenant d'un système Mac, telles que « .DS_Store », peuvent inclure des caractères qui ne pourront pas être écrits sur des disques FAT16 ou FAT32. Pour des résultats optimaux, reformatez le disque avant de l'utiliser en tant que cible de sauvegarde.
• Si votre disque USB 3.0 n'a pas été reconfiguré après le redémarrage de la TeraStation, débranchez-le puis reconnectez-le.
• Lorsque vous copiez des fichiers de plus de 100 Mo sur un disque USB FAT32 avec Explorateur de fichiers, il est possible qu'un message d'erreur s'affiche. Dans ce cas, utilisez une connexion FTP ou SFTP pour copier le fichier.

Déconnexion des disques durs

Si la TeraStation est sous tension, déconnectez les disques durs (internes et externes) avant de les retirer. Vous pouvez déconnecter les disques durs externes à l'aide du bouton Fonction et l'ensemble des disques durs peut être déconnecté depuis les Réglages. Lorsque la TeraStation est éteinte, tous les disques sont déconnectés, vous pouvez donc les retirer en toute sécurité.

Remarque: Ne déconnectez jamais les disques durs internes lors de la reconstruction d'une batterie de disques ou lorsque le mode RMM est en cours de configuration. Vous risqueriez d'endommager ou de perdre les données des disques.

Déconnexion à l'aide du bouton Fonction

Remarque: Si vous utilisez des TeraStations de la série TS51210RH, démontez les disques USB à partir de Réglages. Lorsque vous appuyez sur le bouton Fonction, la TeraStation émet un bip sonore. Maintenez appuyé le bouton jusqu'à ce que la TeraStation émette un autre bip sonore et que le voyant du bouton clignote en bleu. Cela prend environ 6 secondes. Une fois la déconnexion terminée, le bouton Fonction arrête de clignoter et sa lumière redevient fixe. Vous pouvez alors retirer les disques en toute sécurité.

Après 60 secondes, le voyant du bouton Fonction s'éteint et les disques qui n'ont pas été débranchés sont reconnectés.

Déconnexion depuis Réglages

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur [Disques (Drives)] pour déconnecter un disque dur interne ou sur [Disque USB (USB Drives)] pour déconnecter un disque dur externe.

3 Sélectionnez le disque dur à déconnecter et cliquez sur [Supprimer le disque (Dismount Drive)].

USB Drives Check Drive Format Drive Dismount Drive Refresh Drive Name Status Model Name Unit Capacity Amount Used % Used File System Manufact USB Drive 1 Normal External_HDD 465.7 GB 1.6 GB 0.35 % exFAT BUFFALO Close

4 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
5 Lorsque le message suivant s'affiche, vous pouvez débrancher le disque dur en toute sécurité.

Remarque: Pour reconnecter le disque, débranchez-le puis rebranchez-le.

Vérification des disques durs

Une vérification de disque teste les données présentes sur un disque de la TeraStation ou sur un disque connecté via USB, et vérifie leur intégrité. Les erreurs sont automatiquement corrigées. Pour les disques de grande capacité, la vérification de disque peut durer plusieurs heures. Il est alors impossible d'accéder aux dossiers partagés pendant toute la durée de la vérification du disque. N'éteignez pas la TeraStation avant la fin de la vérification du disque. Suivez la procédure ci-dessous pour lancer une vérification de disque.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Sélectionnez [Disques (Drives)] pour vérifier un disque dur interne ou [Disque USB (USB Drives)] pour vérifier un disque dur externe.

3 Sélectionnez le disque ou la batterie de disques à tester, puis cliquez sur [Vérifier le disque (Check Drive)].

Drives Check Drive Format Drive Dismount Drive Radiocover Drive S.M.A.R.T. Drive/Array Status Encryption Model Name Unit Capacity Amount Used % Used File System Manufacturer Model Drive 1 Normal -- WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Drive 2 Normal -- WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Drive 3 Normal -- WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Drive 4 Normal -- WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Close

4 Cliquez sur [Vérifier (Check)]. Si vous le souhaitez, vous pouvez également supprimer les fichiers de données du système macOS durant la vérification.

Lorsqu'un SSD fonctionne depuis longtemps, ses performances peuvent diminuer. Pour prévenir cette situation, vous pouvez exécuter la commande SSD TRIM pour restaurer les performances du disque. Pour des résultats optimaux, lancez les commandes SSD TRIM régulièrement.

Remarque: Cette fonction est uniquement disponible pour les SSD des modèles de TeraStation de type TS5210DF et peut ne pas être disponible sur d'autres modèles.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

Storage

2 Cliquez sur « Disques (Drives) ».

Drives

3 Cliquez sur [Disque SSD (SSD)] dans l'angle inférieur gauche de la fenêtre.

Drives Common Check Drive Format Drive Dismount Drive Radarinner Drive S.M.A.R.T. Drive/Array Status Encryption Model Name Unit Capacity Amount Used % Used File System Manufacturer Model Drive 1 Normal — Micron_1100_MTFD 201.3 GB 0 GB 0.02 % XPS Micron_1100_I Drive 2 Normal — Micron_1100_MTFD 201.3 GB 0 GB 0.02 % XPS Micron_1100_I SSD Close

4 Cliquez sur [Modifier (Edit)].

5 Sélectionnez à quel moment lancer la commande TRIM, puis cliquez sur [OK].

Remarque: Cliquez sur [Immédiate (Immediately)] pour exécuter la commande SSD TRIM immédiatement.

S.M.A.R.T. (Self-Monitoring, Analysis, and Reporting Technology) permet de surveiller les disques internes pour détecter et effectuer des rapports sur divers indicateurs de fiabilité, afin d'anticiper les pannes. Quand une panne est prévue par S.M.A.R.T., l'utilisateur peut choisir de remplacer le disque pour éviter les pannes et les pertes de données. Suivez la procédure ci-dessous pour rechercher les disques internes de la TeraStation dans les informations S.M.A.R.T.

Affichage des informations SMART. Informations

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur « Disques (Drives) ».

Drives

3 Sélectionnez le disque à vérifier puis cliquez sur [S.M.A.R.T.]

Drives Check Drive Format Drive Dismount Drive Rediscover Drive S.M.A.R.T.. Drive/Array Status Encryption Model Name Unit Capacity Amount Used % Used File System Manufacturer Model Drive 1 Normal -- WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Drive 2 Normal -- WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Drive 3 Normal -- WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Drive 4 Normal -- WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Close

4 Les informations S.M.A.R.T. pour le disque seront affichées. Différentes informations peuvent être affichées en fonction de la marque des disques dans votre TeraStation. Les attributs essentiels sont affichés en gras.

S.M.A.R.T. Drive 1 Model: WDC WD60EFRX-68L0BN1 Serial Number: WD-WX21DC5J2HAR Capacity: 6,001,175,126,016 bytes [6.00 TB] Firmware Version: 82.00A82 Filter: ID Attribute Status Current Value Worst Value Threshold Value RAW Value 1 Raw_Read_Error_Rate OK 200 200 51 0 3 Spin_Up_Time OK 232 197 21 7383 4 Start_Stop_Count OK 97 97 0 3314 5 Reallocated_Sector_Ct OK 200 200 140 0 7 Seek_Error_Rate OK 200 200 0 0 9 Power_On_Hours OK 100 100 0 403 10 Spin_Retry_Count OK 100 100 0 0 11 Calibration_Retry_Count OK 100 100 0 0 12 Power_Cycle_Count OK 97 97 0 3314 192 Power-Off_Retract_Count OK 196 196 0 3291 193 Load_Cycle_Count OK 200 200 0 28 Close

Vérification de l'état du disque

Pour les disques durs

Les attributs dont la valeur actuelle ou la valeur la moins élevée sont inférieures ou égales à la valeur de seuil peuvent être importants. Si un attribut signale une défaillance, ou en a signalé une dans le passé, ce sera affiché dans la colonne de statut. Dans ce cas, il est recommandé de remplacer le disque.

Pour les SSD

Confirmez les valeurs des attributs suivants.

• Lifetime_Remaining : si la valeur actuelle est inférieure au seuil, cela signifie que le disque a atteint sa capacité d'écriture garantie (TBW). Nous vous recommandons de remplacer le disque.
• Reallocated_Sector_Ct : si la valeur actuelle est de 99 ou moins, cela signifie que des blocs ne pouvant être restaurés ont été détectés. Si la valeur actuelle est de 10 ou moins, cela signifie que le disque devrait être remplacé par un nouveau immédiatement.

Formatage des disques

Remarques:

• Dans certains cas, les données supprimées lors du formatage d'un disque peuvent être restaurées. Pour vous assurer que les données sont « parties pour toujours », un simple formatage peut ne pas être suffisant. Reportez-vous à la section « Suppression totale des données de la TeraStation » ci-dessous.
• Après le formatage d'un disque, les valeurs « % utilisé (% Used) » et « Quantité utilisée (Amount Used) » dans Réglages ne seront pas à 0. Cela est dû au fait que le système occupe un minimum de place.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

Storage

2 Sélectionnez [Disques (Drives)] pour formater un disque dur interne ou [Disque USB (USB Drives)] pour formater un disque dur externe.

Drives

USB Drives

3 Sélectionnez le disque ou la batterie de disques à formater, puis cliquez sur [Formater le disque (Format Drive)].

Drives Check Drive Format Drive Dismount Drive Radiopower Drive S.M.A.R.T. Drive/Array Status Encryption Model Name Unit Capacity Amount Used % Used File System Manufacturer Model Drive 1 Normal — WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Drive 2 Normal — WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Drive 3 Normal — WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Drive 4 Normal — WDC WD40EFRX-68W 3692 GB 0 GB 0.00 % XPS WDC WD40 Close

4 Sélectionnez un type de format, puis cliquez sur [Formater (Format)].

5 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
6 En fonction de la taille et du système de fichier formaté de votre disque, le formatage peut durer de quelques minutes à plusieurs heures. La mention « Formatage en cours (Formatting) » s'affiche sur l'écran LCD jusqu'à la fin du formatage. Cliquez sur [OK] une fois que vous avez terminé.

Remarques:

• N'éteignez pas ou ne débranchez pas la TeraStation durant le formatage d'un disque.
- Pour les disques de 2.2 To ou plus, assurez-vous que la case « Partition GPT (GPT partition) » a bien été sélectionnée.

Cryptage des disques

Les disques durs internes (et les batteries de disques) peuvent être cryptés en AES 256 bits pendant le formatage. Les disques durs ainsi que les batteries de disques cryptés pourront être lus par cette TeraStation uniquement. Pour décrypter un disque ou une batterie de disques, décochez l'option « Cryptage (Encryption) » et formatez à nouveau le disque ou la batterie de disques.

Suppression totale des données de la TeraStation

Dans certains cas, les données des disques durs formatés peuvent être restaurées. La procédure de suppression des données du disque présentée dans cette section propose une suppression des données bien plus complète. Cette procédure est recommandée pour supprimer toutes les données d'un disque dur de manière à rendre leur restauration presque impossible avec les outils actuels. La TeraStation sera alors configurée comme indiqué ci-dessous :

• Tous les disques en mode JBOD
• Un dossier partagé vide sur chaque disque
- Tous les paramètres restaurés à leurs valeurs par défaut
• Tous les fichiers-journaux effacés

Si vous retirez un disque et que vous effacez ensuite toutes les données de la TeraStation, l'écran LCD affichera le message d'erreur E22 ainsi que le numéro du disque ayant été enlevé. Vous pouvez continuer à utiliser la TeraStation.

Suivez la procédure ci-dessous pour effacer complètement et définitivement toutes les données de votre TeraStation.

1 Dans Réglages, cliquez sur [Gestion (Management)].

2 Cliquez sur « Rétablir/formater (Restore/Erase) ».

Restore/Erase

3 Cliquez sur [Effacer TeraStation (Erase TeraStation)].

Erase

4 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

5 Toutes les données de la TeraStation seront effacées de manière définitive.

Quotas de disques

Vous pouvez configurer des quotas de disques pour limiter l'espace disque pour chaque utilisateur ou groupe. Vous pouvez également configurer un seuil. Si l'espace disque dépasse le seuil configuré, une notification sera envoyée par e-mail. Pour configurer les notifications par e-mail des quotas de disques, reportez-vous à la section « Notification par e-mail » du chapitre 7.

Remarques:

• Lorsque vous paramétrez des quotas, désactivez la corbeille ou videz régulièrement le dossier de la corbeille. L'espace limité inclut l'espace utilisé par la corbeille.
• Les quotas s'entendent par disque ou par batterie de disques. Si un quota est défini sur 1 Go, chaque disque ou batterie de disques pourra utiliser 1 Go au maximum.
• Il est impossible de définir des quotas pour les disques externes connectés à la TeraStation.
• Si des quotas de groupe et d'utilisateur sont configurés pour un utilisateur, le quota le plus restrictif sera appliqué.

Quotas pour les utilisateurs

Suivez la procédure ci-dessous pour limiter l'espace disque du dossier partagé alloué à un utilisateur.

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « Utilisateurs (Users) ».

3 Sélectionnez l'utilisateur auquel attribuer un quota, puis cliquez sur [Modifier (Edit)]. Si vous souhaitez définir un quota pour un nouvel utilisateur, créez d'abord un utilisateur en vous référant à la section « Ajout d'un utilisateur » du chapitre 3.

4 Activez les quotas, choisissez l'alerte et l'espace maximal que l'utilisateur sera autorisé à utiliser, puis cliquez sur [OK].

Remarque: Si vous modifiez le groupe principal, redémarrez la TeraStation afin d'appliquer les paramètres des quotas.

Quotas pour les groupes

Suivez la procédure ci-dessous pour limiter l'espace des dossiers partagés alloué à chaque groupe.

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « Groupes (Groups) ».

3 Sélectionnez le groupe auquel attribuer un quota, puis cliquez sur [Modifier (Edit)]. Si vous souhaitez définir un quota pour un nouveau groupe, créez d'abord un groupe en vous référant à la section « Ajout d'un groupe » du chapitre 3.
4 Activez les quotas, choisissez l'alerte et l'espace maximum alloué à l'utilisateur et cliquez sur [OK].

5 Cliquez sur [Fermer (Close)].

6 Cliquez sur la croix de « Utilisateurs (Users) ».

Users

7 Sélectionnez l'utilisateur qui héritera des paramètres de quota du groupe puis cliquez sur [Modifier (Edit)]. Si vous souhaitez ajouter un nouvel utilisateur au groupe et lui attribuer un quota, créez d'abord un utilisateur en vous référant à la section « Ajout d'un utilisateur » du chapitre 3.
8 Sélectionnez la case à cocher pour remplacer le groupe principal de l'utilisateur par le groupe avec le quota, puis cliquez sur [OK].
9 Cliquez sur [Fermer (Close)].

10 Cliquez sur l'icône, puis sélectionnez [Redémarrer (Restart)] pour redémarrer la TeraStation.

Limites de taille

Si le gestionnaire de volumes logiques est activé, les volumes peuvent être créés avec une limite de taille.

Remarque: Lorsque vous créez un volume LVM, toutes les données contenues dans l'emplacement que vous avez choisi pour le volume LVM seront effacées. Pensez à sauvegarder les données importantes avant toute modification des paramètres.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

Storage

2 Cliquez sur le contrôle de « Gestionnaire de volumes logiques (LVM) ».

LVM

3 Sélectionnez le disque ou la batterie de disques sur lequel/laquelle sera situé le volume et cliquez sur [Activer le gestionnaire de volumes logiques (Enable LVM)].

LVM List Enable LVM Disable LVM Filter: Drive/Array Volume List Status LVM Status NAS Volume Array 1 Normal Disabled Drive 1 Array 1 / Normal Disabled Drive 2 Array 1 / Normal Disabled Drive 3 Array 1 / Normal Disabled Drive 4 Array 1 / Normal Disabled iOSI Volumes Close

4 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
5 Cliquez sur [OK].
6 Cliquez sur [Modifier (Edit)] sous « Volume NAS (NAS Volume) ».

LVM List Enable LVM Disable LVM Filter: Drive/Array Volume List Status LVM Status NAS Volume Array 1 Show LVM Enabled / Normal Enabled Edit Drive 1 Array 1 / Normal Disabled Drive 2 Array 1 / Normal Disabled Drive 3 Array 1 / Normal Disabled Drive 4 Array 1 / Normal Disabled iOSI Volumes Close

7 Cliquez sur [Créer le volume (Create Volume)].

8 Configurez les paramètres souhaités, puis cliquez sur [OK].

10 Cliquez deux fois sur [Fermer (Close)].

11 Accédez à [Partage de fichiers (File Sharing)] - [Configuration des dossiers (Folder Setup)].

12 Cliquez sur [Créer un dossier (Create Folder)].

13 Configurez les paramètres.

14 Sélectionnez le volume que vous avez créé pour « Disque/Batterie de disques (Drive/Array) » dans l'onglet « Basique (Basic) », puis cliquez sur [OK].

Remarques:

- Si vous cliquez sur [Afficher (Show)] sous « Liste des volumes (Volume List) », les volumes s'afficheront à l'écran et vous verrez si ces volumes seront utilisés comme iSCSI ou NAS.

• Les mots suivants sont réservés à l'usage interne de la TeraStation, ne les utilisez pas dans le nom du volume : array x, authtest, disk x, global, homes, info, lost+found, lp, mediacartridge x, msdfs_root, mt-daapd, printers, ram spool, usbdisk x. Toutes les occurrences de « x » sont des nombres (par exemple, array1 ou disk3)
• Si vous n'arrivez pas à installer un volume LVM, essayez de redémarrer la TeraStation. Si le problème persiste, supprimez, puis recréez le volume LVM. La suppression du volume LVM effacera les données du volume.

Utilisation de la TeraStation comme périphérique iSCSI

Introduction

Le iSCSI est un protocole permettant de transmettre les commandes SCSI sur les réseaux IP. À la différence des protocoles SAN traditionnels tels que le Fibre Channel (FC), qui requière un câblage spécifique, le iSCSI peut parcourir de longues distances en utilisant l'infrastructure réseau existante. Les formats Windows standard tels que le NTFS sont pris en charge.

Différences entre les périphériques NAS et iSCSI

Avec le protocole iSCSI, la TeraStation est connectée à un seul ordinateur, qui fonctionne comme un serveur. Les autres ordinateurs du réseau accèdent aux fichiers de la TeraStation via l'ordinateur auquel elle est connectée. La TeraStation peut est utilisée comme un disque local via Windows Server. Les fonctionnalités de Windows Server telles qu'Active Directory peuvent être utilisées normalement.

En tant que NAS, la TeraStation est un serveur et les ordinateurs (y compris d'autres serveurs) situés sur le réseau peuvent accéder directement aux dossiers partagés. Il n'est pas nécessaire de disposer d'un serveur séparé et les fonctionnalités telles que la sauvegarde sont intégrées.

Configuration réseau

Utilisez du matériel réseau d'un gigaoctet, ou plus, avec le protocole iSCSI. Pour des résultats optimaux, il est recommandé d'utiliser un réseau spécifique séparé du réseau normal pour le iSCSI. Utilisez des adresses IP statiques pour les périphériques de stockage tels que la TeraStation.

Outil de connexion

Le logiciel Microsoft iSCSI Initiator est déjà installé sur votre ordinateur. Vous n'avez donc pas besoin de le télécharger ni de l'installer.

Création d'un volume iSCSI

Pour utiliser la TeraStation en tant que disque iSCSI, créez d'abord un volume. Configurez la TeraStation comme décrit ci-dessous.

Remarques:

• Si les paramètres du volume sont modifiés, toutes les données du volume seront effacées. Pensez à sauvegarder les données importantes avant toute modification des paramètres.
• La TeraStation peut prendre en charge jusqu'à 255 volumes, mais nous vous recommandons de n'en créer que 32 au maximum. Si vous excédez cette quantité de volumes, vous risquez de causer des dégâts irréversibles à l'unité.
• Les mots suivants sont réservés à l'usage interne de la TeraStation, ne les utilisez pas dans le nom du volume : array x, authtest, disk x, global, homes, info, lost+found, lp, mediacartridge x, msdfs_root, mt-daapd, printers, ram, spool, usbdisk x. Toutes les occurrences de « x » sont des nombres (par exemple, array1 ou disk3)

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Positionnez l'interrupteur iSCSI en position de sorte à activer iSCSI.

iSCSI iSCSI

3 Cliquez sur « iSCSI ».

4 Cliquez sur [Créer le volume (Create Volume)].

5 Saisissez un nom de volume, une description de volume, le disque ou la batterie de disques où un volume sera créé, et la taille du volume. Cliquez sur [OK] une fois que vous avez terminé.

Si vous avez activé le LVM pour le disque ou la batterie de disques cibles, ou si vous avez sélectionné « Entrée/ sortie de fichier (File I/O) » comme option de « Périphérique de stockage (Backstore) », la taille du volume que

vous indiquez ici pourra être modifiée ultérieurement. Pour modifier la taille de volume, consultez la section « Extension des espaces d'un volume » ci-dessous.

6 Cliquez deux fois sur [OK].

Remarque: Si vous cliquez sur [Désactiver la connexion (Disable Connection)] pour le volume sélectionné dans [Stockage (Storage)] - [iSCSI], dans Réglages, l'accès au volume iSCSI ne sera plus possible. Si vous cliquez sur [Activer la connexion (Enable Connection)], le volume sera accessible à partir du logiciel iSCSI initiator.

Connexion ou déconnexion des volumes

Remarque: Par défaut, l'adresse IP de la TeraStation est automatiquement attribuée depuis un serveur DHCP. Toutefois, dans ce cas, si vous éteignez et redémarrez la TeraStation, il est possible que l'adresse IP soit modifiée, et les volumes de la TeraStation peuvent ne pas être accessibles. Afin d'éviter toute modification imprévue de l'adresse IP, il est recommandé d'utiliser une adresse IP statique pour la TeraStation.

Connexion des volumes

Pour connecter un volume, suivez la procédure ci-dessous.

Remarque: N'éteignez pas la TeraStation lorsqu'elle est connectée à un volume iSCSI. Cela pourrait entraîner la perte inattendue de données. Assurez-vous que toutes les connexions sont déconnectées avant l'extinction.

1 Dans Windows, accédez à [Panneau de contrôle (Control Panel)] - [Système et sécurité (System and Security)] - [Outils d'administration (Administrative Tools)] - [Initiateur iSCSI (iSCSI Initiator)].

2 Saisissez l'adresse IP de la TeraStation dans le champ « Cible (Target) » et cliquez sur [Connexion rapide (Quick Connect)].

3 Confirmez l'établissement de la connexion et cliquez sur [Terminer (Done)].

Formater des volumes

Si vous utilisez le volume connecté pour la première fois, celui-ci doit être formaté pour pouvoir être utilisé comme disque local. Procédez de la manière suivante pour formater le volume.

1 Dans Windows, accédez à [Panneau de contrôle (Control Panel)] - [Système et sécurité (System and Security)] - [Outils d'administration (Administrative Tools)] - [Gestion de l'ordinateur (Computer Management)].
2 Cliquez sur [Gestion des disques (Disk Management)]. Lorsque l'écran « Initialiser le disque (Initialize Disk) » apparaît, cliquez sur [OK] sans modifier les paramètres.
3 Effectuez un clic droit sur le volume du disque dont le statut est « Non alloué (Unallocated) » et cliquez sur [Nouveau volume simple (New Simple Volume)] dans le menu affiché. Suivez les instructions qui s'affichent à l'écran pour terminer le formatage.

Le formatage du volume est terminé. Quand le processus de formatage est terminé, le disque s'affiche sous forme d'icône dans Ordinateur ou Ce PC, et peut être utilisé comme un disque normal sur l'ordinateur.

Déconnexion d'un volume

1 Dans Windows, accédez à [Panneau de contrôle (Control Panel)] - [Système et sécurité (System and Security)] - [Outils d'administration (Administrative Tools)] - [Initiateur iSCSI (iSCSI Initiator)].
Le statut du volume de connexion apparaîtra en tant que « Connecté (Connected) » sous « Cibles découvertes (Discovered targets) ».
2 Sélectionnez le volume que vous souhaitez déconnecter et cliquez sur [Déconnecter (Disconnect)].
3 Cliquez sur [Oui (Yes)].

4 Si le statut du volume apparaît en tant que « Inactif (Inactive) », la déconnexion a été réalisée correctement.

Utilisation avec plusieurs ordinateurs

Si la TeraStation est divisée en plusieurs volumes (ou disques), elle peut être utilisée par plusieurs ordinateurs.

Toutefois, un volume (ou un disque) ne peut accéder qu'à un ordinateur à la fois.

Vérifier si le volume iSCSI est connecté

Pour vérifier si un volume iSCSI est connecté ou non, accédez à [Stockage (Storage)] - [iSCSI]. La liste des volumes actuels apparaît. Si le message « Connecté (Connected) » s'affiche sous « Statut (Status) », le volume est connecté au client.

Configuration des restrictions d'accès

Un nom d'utilisateur et un code secret CHAP peuvent être configurés pour le volume iSCSI dans son ensemble ou pour chaque volume existant. Des restrictions d'accès peuvent être configurées afin qu'un nom d'utilisateur et un code secret CHAP soient requis à chaque connexion.

La TeraStation peut réaliser une authentication mutuelle (une authentication à double sens). Un double mot de passe permet de garantir que seuls les ordinateurs clients accèdent au volume de la TeraStation.

Suivez la procédure suivante pour activer les restrictions d'accès.

Configuration des restrictions d'accès à l'ensemble de la TeraStation

1 Dans Réglages, cliquez sur [Stockage (Storage)].

Storage

2 Cliquez sur « iSCSI ».

iSCSI iSCSI

3 Cliquez sur l'onglet [Sécurité (Security)].

4 Cliquez sur [Modifier (Edit)] sous « Contrôle d'accès (découverte de la cible) (Access Control (Target Discovery)) ».

5 Activez l'authentication, saisissez le nom d'utilisateur et le code secret CHAP, et cliquez sur [OK].

Remarque: Pour activer l'authentification mutuelle en plus de l'authentification par nom d'utilisateur et code secret CHAP, sélectionnez « Activer l'authentification réciproque (Enable mutual authentication) » et saisissez le code secret CHAP initiator.

Si vous souhaitez rechercher ou connecter le volume dont l'authentication mutuelle est activée à partir du logiciel Microsoft iSCSI Initiator, vous devez configurer les paramètres de code secret CHAP initiator.

Connexion de volumes à la TeraStation en accès restreint

Si les restrictions d'accès sont configurées pour l'ensemble du volume iSCSI, ce dernier ne sera pas détecté par le logiciel Microsoft iSCSI Initiator. Pour connecter ce volume, les nom d'utilisateur et code secret CHAP doivent être authentifiés.

1 Ouvrez le logiciel Microsoft iSCSI Initiator.
2 Enregistrez d'abord le code secret CHAP sur votre ordinateur. Si vous n'avez pas activé l'authentication mutuelle, ignorez cette étape.

Cliquez sur [CHAP] dans l'onglet « Admin Web (Configuration) ». Dans le champ « Secret CHAP initiateur (Initiator CHAP secret) », saisissez le code secret CHAP initiator configuré et cliquez sur [OK].

3 Dans l'onglet « Découverte (Discovery) », cliquez sur [Découvrir un portail (Discover Portal)].
4 Saisissez l'adresse IP de la TeraStation dans le champ « Adresse IP ou nom DNS (IP address or DNS name) ».
5 Cliquez sur [Avancées (Advanced)].
6 Sélectionnez « Activer l'ouverture de session CHAP (Enable CHAP log on) » et saisissez le nom d'utilisateur CHAP dans le champ « Nom (Name) » et le code secret CHAP dans le champ « Secret de la cible (Target secret) ».

Si l'authentication mutuelle est activée, sélectionnez « Effectuer une authentication mutuelle (Perform mutual authentication) ».

7 Cliquez deux fois sur [OK].
8 Dans l'onglet « Cibles (Targets) », sélectionnez le volume dans « Cibles découvertes (Discovered targets) » et cliquez sur [Connexion (Connect)] - [OK].
9 Si le statut du volume sélectionné apparaît en tant que « Connecté (Connected) » sous « Cibles découvertes (Discovered targets) », la connexion a été établie correctement.

Configuration des restrictions d'accès à des volumes individuels

Si des restrictions d'accès sont configurées pour un volume, ce dernier ne pourra être accessible qu'une fois les nom d'utilisateur et code secret CHAP authentifiés.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur « iSCSI ».

iSCSI iSCSI

3 Cliquez sur le volume pour activer des restrictions d'accès.

4 Activez l'authentification, saisissez le nom d'utilisateur et le code secret CHAP, et cliquez sur [OK].

Remarque: Pour activer l'authentication mutuelle, sélectionnez « Activer (Enable) » à droite de « Authentication mutuelle (Mutual Authentication) » puis saisissez le code secret CHAP initiator.

5 Cliquez sur [OK].

Connexion à des volumes individuels ayant un accès restreint

1 Ouvrez le logiciel Microsoft iSCSI Initiator.
2 Enregistrez d'abord le code secret CHAP sur votre ordinateur. Si vous n'avez pas activé l'authentication mutuelle, ignorez cette étape.

Cliquez sur [CHAP] dans l'onglet « Admin Web (Configuration) ». Dans le champ « Secret CHAP initiateur (Initiator CHAP secret) », saisissez le code secret CHAP initiator configuré et cliquez sur [OK].

3 Dans l'onglet « Découverte (Discovery) », cliquez sur [Découvrir un portail (Discover Portal)].
4 Saisissez l'adresse IP de la TeraStation dans le champ « Adresse IP ou nom DNS (IP address or DNS name) ».
5 Cliquez sur [Avancées (Advanced)].
6 Sélectionnez « Activer l'ouverture de session CHAP (Enable CHAP log on) » et saisissez le nom d'utilisateur CHAP dans le champ « Nom (Name) » et le code secret CHAP dans le champ « Secret de la cible (Target secret) ».

Si l'authentication mutuelle est activée, sélectionnez « Effectuer une authentication mutuelle (Perform mutual authentication) ».

7 Cliquez deux fois sur [OK].

8 Dans l'onglet « Cibles (Targets) », sélectionnez le volume dans « Cibles découvertes (Discovered targets) » et cliquez sur [Connexion (Connect)].
9 Cliquez sur [Avancées (Advanced)].

10 Sélectionnez « Activer l'ouverture de session CHAP (Enable CHAP log on) » et saisissez le nom d'utilisateur CHAP dans le champ « Nom (Name) » et le code secret CHAP dans le champ « Secret de la cible (Target secret) ».

Si l'authentication mutuelle est activée, sélectionnez « Effectuer une authentication mutuelle (Perform mutual authentication) ».

11 Cliquez deux fois sur [OK].
12 Si le statut du volume sélectionné apparaît en tant que « Connecté (Connected) » sous « Cibles découvertes (Discovered targets) », la connexion a été établie correctement.

Extension des espaces d'un volume

L'espace des volumes existants peut être étendu après leur création.

Remarques:

• En fonction du type de formatage, étendre la taille du volume peut entraîner la suppression de toutes les données du volume. Il est recommandé d'effectuer une sauvegarde des données avant d'étendre la taille du volume.
• Pour augmenter la taille du volume, vous devez avoir sélectionné « Entrée/sortie de fichier (File I/O) » comme option « Périphérique de stockage (Backstore) » du volume ou avoir créé le volume dans un disque ou une batterie de disques pour lesquels LVM a été activé.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur « iSCSI ».

iSCSI iSCSI

3 Sélectionnez le volume que vous souhaitez étendre.

4 Saisissez l'espace que vous souhaitez ajouter au volume et cliquez sur [OK].

Supprimer des volumes

Pour supprimer un volume existant, veuillez suivre la procédure suivante.

Remarque: La suppression d'un volume entraînera la perte de toutes les données présentes sur le volume. Pensez à sauvegarder les données avant de supprimer un volume.

1 Dans Réglages, cliquez sur [Stockage (Storage)].

2 Cliquez sur « iSCSI ».

iSCSI iSCSI

3 Sélectionnez le volume que vous souhaitez supprimer et cliquez sur [Supprimer le volume (Delete Volume)].

1. Après avoir confirmé que le volume a bien été sélectionné à l'écran, cliquez sur [OK].
   5 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
   6 Cliquez sur [OK].

Sauvegarder dans un autre dossier partagé sur le périphérique NAS Buffalo.

Vous pouvez sauvegarder les dossiers de la TeraStation dans un autre dossier partagé de cette même TeraStation, ou dans un dossier partagé d'un autre périphérique NAS Buffalo, sur ce même réseau ou sur un autre réseau connecté via VPN. Pour de meilleurs résultats, nous vous recommandons d'utiliser un port 10 GbE pour connecter le périphérique de sauvegarde.

Préparation d'une destination de sauvegarde

D'abord, configurez le dossier partagé en tant que destination de la sauvegarde sur le périphérique NAS Buffalo. La procédure suivante explique comment utiliser un autre dossier partagé comme destination de sauvegarde sur une TeraStation. La procédure peut varier selon le périphérique NAS Buffalo sélectionné comme destination.

Configurer un autre périphérique NAS Buffalo sur le même réseau

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « Configuration des dossiers (Folder Setup) ».

3 Choisissez le dossier à définir comme destination de la sauvegarde.
4 Sous « LAN Support du protocole (LAN Protocol Support) », sélectionnez « Sauvegarde (Backup) » dans l'onglet « Basique (Basic) ».

LAN Protocol Support:

SMB (Windows/Mac)

√ AFP (Mac)

FTP

Backup

SFTP

WebAccess

NFS

5 Cliquez sur [OK].

6 Saisissez les caractères désirés dans le champ de la clé d'accès au périphérique de sauvegarde et cliquez sur [OK].

Backup Device Access Key:

Remarque: Vous pouvez laisser ce champ vide si vous ne souhaitez pas utiliser de clé d'accès au périphérique de sauvegarde, mais pour des raisons de sécurité, nous vous recommandons d'en saisir une pour le dossier partagé. Si la clé d'accès au périphérique de sauvegarde a été configurée pour le dossier partagé, ce dossier ne s'affiche pas en tant que cible pour la sauvegarde d'origine ou de destination lorsque vous configurez des tâches de sauvegarde sur un autre périphérique NAS Buffalo, à moins de le spécifier. Pour la sauvegarde et la réplication, vous pouvez créer plusieurs dossiers en utilisant différentes clés d'accès au périphérique de sauvegarde, mais une seule clé d'accès peut être utilisée sur la TeraStation. Les dossiers configurés avec une clé d'accès différente ne peuvent pas être utilisés.

Configurer un autre périphérique NAS Buffalo sur un autre réseau via VPN

Vous pouvez sauvegarder vers un périphérique NAS Buffalo d'un autre réseau dès lors que les deux réseaux sont connectés au moyen d'une connexion Réseau privé virtuel. Procédez comme suit pour saisir l'adresse IP ou le nom d'hôte du périphérique NAS Buffalo de destination.

1 Dans Réglages, cliquez sur [Sauvegarde (Backup)].

2 Cliquez sur le « Sauvegarde (Backup) ».

3 Cliquez deux fois sur [Ajouter (Add)].

4 Cliquez sur [Liste des serveurs (List of Servers)].

5 Cliquez sur [Ajouter (Add)].

6 Sélectionnez « Ajouter un périphérique NAS Buffalo (Add Buffalo NAS device) » ; saisissez l'adresse IP ou le nom d'hôte du périphérique NAS Buffalo de destination.

7 Cliquez sur [OK].

Configuration d'une tâche de sauvegarde

Vous pouvez configurer des tâches de sauvegarde utilisant un autre dossier partagé sur un périphérique NAS Buffalo ou sur un disque USB connecté sur la TeraStation comme destination. Les travaux de sauvegarde peuvent être configurés à partir de Administration facile. La procédure suivante explique comment utiliser l'interface Paramètres avancés.

Remarque: Pour sauvegarder les paramètres de restriction d'accès aux sous-dossiers, le disque USB doit être formaté en ext3 ou XFS.

1 Dans Réglages, cliquez sur [Sauvegarde (Backup)].

Backup

2 Cliquez sur « Sauvegarde (Backup) ».

3 Si vous aviez configuré une clé d'accès au périphérique de sauvegarde sur le dossier source de sauvegarde, dans un autre appareil Buffalo NAS ou sur le dossier cible de sauvegarde, cliquez sur [Définir (Set)]. Sinon, passez à l'étape 5.

4 Saisissez la clé d'accès au périphérique de sauvegarde et cliquez sur [OK].

5 Cliquez sur [Ajouter (Add)].

6 Sélectionnez les paramètres de la sauvegarde désirés, tels que la date et l'heure d'exécution de la tâche.

vous pouvez sélectionner les types de tâche de sauvegarde suivants :

Type Fichiers inclus
La sauvegarde complete (Normal backup)	Tous les fichiers de la source sont sauvegardés vers la destination. Vous pouvez indiquer un nombre entre 1 et 400 pour spécifier le nombre de versions de la sauvegarde à conserver ou sélectionner « Illimité (Unlimited) » pour conserver toutes les sauvegardes jusqu'à ce que le disque soit plein. Si un nombre spécifique de versions de la sauvegarde est indiqué, le dossier de destination de la sauvegarde devra être situé sur la TeraStation depuis laquelle la tâche de sauvegarde a été configurée ou sur un disque USB externe connecté à cette TeraStation.
Remplacer sauvegarde (incrémentale) (Overwrite (incremental))	La première tâche de sauvegarde s'effectue comme une sauvegarde normale. Lors des sauvegardes ultérieures, les fichiers ajoutés à la source ainsi que les fichiers supprimés de la source sont conservés dans le dossier de sauvegarde.
Remplacer sauvegarde (différentielle) (Overwrite (differential))	La première tâche de sauvegarde s'effectue comme une sauvegarde normale. Lors de chaque sauvegarde ultérieure, des fichiers sont ajoutés au dossier de sauvegarde tandis que d'autres en sont supprimés. Le dossier de destination de la sauvegarde a toujours la même taille que le dossier source de la sauvegarde.
Sauvegarde de la gestion des historiques (Management backup)	A chaque sauvegarde, les informations de gestion sont enregistrées et seuls les fichiers ayant été modifiés sont copiés ou supprimés. Pour les fichiers qui n'ont pas été modifiés, les données sont récupérées à partir du fichier de sauvegarde précédent. Cette méthode permet d'effectuer des sauvegardes sur un espace limité et de référencer l'état de l'unité à un moment précis (pour une utilisation avec les applications de copie instantanée des données). Le dossier de destination d'une sauvegarde de gestion doit être un dossier local sur cette TeraStation ou un disque USB connecté à cette dernière. Le dossier de destination doit être configuré en lecture seule. N'utilisez pas de dossiers issus de disques formatés en FAT.Vous pouvez indiquer un nombre entre 1 et 400 pour spécifier le nombre de versions de la sauvegarde à conserver ou sélectionner «Illimité (Unlimited) » pour conserver toutes les sauvegardes jusqu'à ce que le disque soit plein. Le dossier de destination de la sauvegarde devra être situé sur la TeraStation depuis laquelle la tâche de sauvegarde a été configurée ou sur un disque USB externe connecté à cette TeraStation.

7 Cliquez sur [Ajouter (Add)].

8 Sélectionnez le dossier partagé qui sera la source et la destination de la sauvegarde, puis cliquez sur [OK].

Backup Settings Backup Source Folder usbdisk1 backup_dst LS220D343@backup_dst (LAN1) Backup Destination Folder T5S210D063@usbdisk1 T5S210D063@backup_dst LS220D343@backup_dst (LAN1) List of Servers OK Cancel

9 Cliquez sur [OK]. Les tâches sont ajoutées à la liste de sauvegarde.

Remarques:

• Il est possible de configurer jusqu'à 8 tâches de sauvegarde en même temps, et 25 paires de dossiers sources et de destination peuvent être utilisées pour une tâche de sauvegarde.
• Pour transférer les paramètres de restriction d'accès à la destination de sauvegarde, celle-ci doit également prend en charge les restrictions d'accès aux sous-dossiers. Vérifiez cela avant de créer une tâche de sauvegarde.
• Pour sauvegarder des données entre des périphériques NAS Buffalo sur un réseau utilisant des trames étendues, assurez-vous que les deux périphériques sont bien configurés pour utiliser des tailles de MTU identiques (ou similaires). Si les tailles de MTU sont trop différentes, la tâche de sauvegarde risque de ne pas s'exécuter correctement. Dans ce cas, sélectionnez la taille de MTU par défaut (1 500 octets).
• Vous pouvez également spécifier un nom d'hôte en utilisant un nom de domaine complet (FQDN).
• Les TeraStations sur Windows avec des caractères multi-octets dans le nom d'hôte peuvent ne pas être détectées comme destinations de sauvegarde, et les dossiers de ces périphériques peuvent ne pas être utilisés comme des dossiers de destination de sauvegarde.

Sauvegarde vers des périphériques compatibles rsync

Vous pouvez sauvegarder les dossiers de la TeraStation sur les périphériques d'autres fabricants, compatibles avec la resynchronisation, sur le même réseau.

Préparation d'une destination de sauvegarde

Configurez d'abord un périphérique compatible rsync comme destination de la sauvegarde. Vous devez activer rsync sur le périphérique de destination. Pour de plus amples informations, consultez le manuel du périphérique.

Configuration d'une tâche de sauvegarde

1 Dans Réglages, cliquez sur [Sauvegarde (Backup)].

2 Cliquez sur « Sauvegarde (Backup) ».

3 Cliquez sur [Ajouter (Add)].

4 Sélectionnez les paramètres de la sauvegarde désirés, tels que la date et l'heure d'exécution de la tâche.

vous pouvez sélectionner les types de tâche de sauvegarde suivants :

Type Fichiers inclus
La sauvegarde complete (Normal backup)	Tous les fichiers de la source sont sauvegardés vers la destination. Vous pouvez indiquer un nombre entre 1 et 400 pour spécifier le nombre de versions de la sauvegarde à conserver ou sélectionner « Illimité (Unlimited) » pour conserver toutes les sauvegardes jusqu'à ce que le disque soit plein. Si un nombre spécifique de versions de la sauvegarde est indiqué, le dossier de destination de la sauvegarde devra être situé sur la TeraStation depuis laquelle la tâche de sauvegarde a été configurée ou sur un disque USB externe connecté à cette TeraStation.
Remplacer sauvegarde (incrémentale) (Overwrite (incremental))	La première tâche de sauvegarde s'effectue comme une sauvegarde normale. Lors des sauvegardes ultérieures, les fichiers ajoutés à la source ainsi que les fichiers supprimés de la source sont conservés dans le dossier de sauvegarde.
Remplacer sauvegarde (différentielle) (Overwrite (differential))	La première tâche de sauvegarde s'effectue comme une sauvegarde normale. Lors de chaque sauvegarde ultérieure, des fichiers sont ajoutés au dossier de sauvegarde tandis que d'autres en sont supprimés. Le dossier de destination de la sauvegarde a toujours la même taille que le dossier source de la sauvegarde.
Sauvegarde de la gestion des historiques (Management backup)	A chaque sauvegarde, les informations de gestion sont enregistrées et seuls les fichiers ayant été modifiés sont copiés ou supprimés. Pour les fichiers qui n'ont pas été modifiés, les données sont récupérées à partir du fichier de sauvegarde précédent. Cette méthode permet d'effectuer des sauvegardes sur un espace limité et de référencer l'état de l'unité à un moment précis (pour une utilisation avec les applications de copie instantanée des données). Le dossier de destination d'une sauvegarde de gestion doit être un dossier local sur cette TeraStation ou un disque USB connecté à cette dernière. Le dossier de destination doit être configuré en lecture seule. N'utilisez pas de dossiers issus de disques formatés en FAT.Vous pouvez indiquer un nombre entre 1 et 400 pour spécifier le nombre de versions de la sauvegarde à conserver ou sélectionner «Illimité (Unlimited) » pour conserver toutes les sauvegardes jusqu'à ce que le disque soit plein. Le dossier de destination de la sauvegarde devra être situé sur la TeraStation depuis laquelle la tâche de sauvegarde a été configurée ou sur un disque USB externe connecté à cette TeraStation.

5 Cliquez sur [Ajouter (Add)].
6 Cliquez sur [Liste des serveurs (List of Servers)].

Backup Settings Backup Source Folder usbdisk1 backup_dst LS220D343@backup_dst (LAN1) Backup Destination Folder TSS210D063@usbdisk1 TSS210D063@backup_dst LS220D343@backup_dst (LAN1) List of Servers OK Cancel

7 Cliquez sur [Ajouter (Add)].
8 Sélectionnez « Ajouter un périphérique compatible avec la rsync (Add rsync-compatible device) » ; saisissez l'adresse IP ou le nom d'hôte du périphérique compatible rsync de destination, ainsi que le numéro de port.

Si votre périphérique compatible rsync requiert le nom d'utilisateur et le mot de passe pour la sauvegarde, renseignez ces champs.

9 Cliquez sur [OK] puis sur [Fermer (Close)].

10 Cliquez sur [Actualiser (Refresh)] puis sur [Oui (Yes)]. La liste des dossiers sera actualisée pour inclure les dossiers du périphérique compatible rsync.

11 Sélectionnez le dossier partagé qui sera la source et la destination de la sauvegarde, puis cliquez sur [OK].

Backup Settings Backup Source Folder backup_src backup_dst 192.168.10.64@NetBackup 192.168.10.64@rsync_dst Backup Destination Folder TSS210D063@backup_dst 192.168.10.64@NetBackup 192.168.10.64@rsync_dst List of Servers OK Cancel

12 Cliquez sur [OK]. Les tâches sont ajoutées à la liste de sauvegarde.

Remarque: Il est possible de configurer jusqu'à 8 tâches de sauvegarde en même temps, et 25 paires de dossiers sources et de destination peuvent être utilisées pour une tâche de sauvegarde.

Sauvegarde depuis des périphériques compatibles rsync

Pour configurer la TeraStation en tant que destination de la sauvegarde pour d'autres périphériques compatibles rsync, suivez la procédure ci-dessous.

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « rsync ».

rsync

3 Indiquez le mot de passe administrateur. Si vous utilisez le cryptage SSH lors de la sauvegarde, activez SSH.

Journaux de sauvegarde

Le journal de sauvegarde peut afficher les codes d'erreur de sauvegarde suivants. Lisez la description et mettez en place la ou les actions de correction requises pour chaque erreur.

Code Description	measure de correction Exemple	de journal
Code 3	Impossible de trouver le disque USB de destination de la sauvegarde.	Vérifiez que le disque USB de destination de la sauvegarde est correctement connecté à la TeraStation.	rsync error: errors selecting input/output files, dirs (code 3) at main.c(634)[Receiver=3.1.0] Can't write to backup destination(target disk is broken?).
Code 5	Impossible de trouver le dossier partagé de destination de la sauvegarde.	Vérifiez que le câble Ethernet est correctement branché et que le concentrateur et tous les autres périphériques du réseau sont sous tension.	rsync error: error starting client-server protocol (code 5) at main.c(1504)
	Échec de l'authentification.	Essayez d'ajouter à nouveau le périphérique NAS compatible rsync de la liste de serveurs.	@ERROR: auth failed on module
	Un utilisateur enregistré n'est pas autorisé à exécuter la tâche.	Vérifiez les paramètres du périphérique NAS compatible rsync.	@ERROR: permission denied
Code 10	Le câble Ethernet a été débranché de la TeraStation source de la sauvegarde au moment où la tâche de sauvegarde a démarré.	Rebranchez le câble Ethernet.	rsync error: error in socket IO (code 10) at clientserver.c(128) [sender=3.1.0pre1]
	La destination de sauvegarde ne prend pas en charge les restrictions d'accès aux sous-dossiers.	Sélectionnez une autre destination de sauvegarde ou désactivez les restrictions d'accès aux sous-dossiers.
Code 11	Espace insuffisant sur la TeraStation de destination de la sauvegarde.	Supprimez les fichiers et les dossiers inutiles.	rsync error: error in file IO (code 11) at receiver.c(389) [receiver=3.1.0]
Code 12	Aucune communication entre les TeraStations source et de destination de la sauvegarde.	Vérifiez que le câble Ethernet est correctement branché et que le concentrateur et tous les autres périphériques du réseau sont sous tension.	rsync error: error in rsync protocol data stream (code 12) at io.c(515)
	Les paramètres de la TeraStation ont été modifiés en cours de sauvegarde.	Ne modifiez pas les paramètres en cours de sauvegarde. Si vous modifiez les paramètres, la connexion sera perdue et la tâche de sauvegarde échouera.
Code 14 Code 22	Mémoire insuffisante sur la TeraStation, la tâche de sauvegarde a échoué.	Réduisez le nombre de fichiers de destination de la sauvegarde ou désactivez toute fonctionnalité en cours d'utilisation.	ERROR: out of memory in flist_ expand rsync error: error allocating core memory buffers (code 22) at util.c(120) [sender=2.6.8] rsync: fork failed in do_recv: Cannot allocate memory (12) rsync error: error in IPC code (code 14) at main.c(655) [receiver=2.6.8]
Code 20	La connexion a été perdue au cours de la sauvegarde.	Ne modifiez pas les paramètres en cours de sauvegarde. Si vous modifiez les paramètres, la connexion sera perdue et la tâche de sauvegarde échouera.	rsync error: received SIGINT, SIGTERM, or SIGHUP (code 20) at rsync.c(242)
Code Description	Description of Mesure de correction Exemple	de journal
Code 23	Les noms de fichier ou de dossier associés aux volumes de destination de la sauvegarde contiennent des caractères non valides.	Modifiez les noms de fichier ou de dossier en utilisant uniquement des caractères pris en charge. Reportez-vous à la section « Ajout d’un dossier partagé » du chapitre 3 pour voir la liste des caractères pris en charge.	rsync error: some files could not be transferred (code 23) at main.c(702)
	Les fichiers de destination de la sauvegarde ont été mis à jour en cours de sauvegarde.	Ne remplacez pas les fichiers de destination de la sauvegarde en cours de sauvegarde. Si vous mettez à jour les fichiers de destination de la sauvegarde en cours de sauvegarde, ces derniers ne seront pas sauvegardés et la tâche de sauvegarde échouera.
Code 23	Des fichiers de 4 Go ou plus ont été sauvegardés sur le disque USB formaté en FAT32.	Réduisez la taille des fichiers à 4 Go maximum ou configurez un système de fichiers autre que FAT32. Reportez-vous à la section « Ajout d’un disque externe » du chapitre 4 pour voir les systèmes de fichiers compatibles.	rsync error: some files could not be transferred (code 23) at main.c(702)
	La TeraStation a sauvegardé les données sur le disque USB formaté en FAT32, puis la casse des noms de fichier et de dossier a été modifiée sur la TeraStation source de la sauvegarde.	Ne modifiez pas la casse des noms de fichier et de dossier sur la TeraStation source de la sauvegarde si le disque USB de destination de la sauvegarde est formaté en FAT32. Le système de fichiers Linux est sensible à la casse sur la TeraStation, ce qui n’est pas le cas du système de fichiers FAT. Ainsi, des noms de fichier et de dossier identiques mais ayant une casse différente ne seront pas reconnus ni traités comme tels. Pour réussir votre sauvegarde, nous vous conseillons d’utiliser un système de fichiers XFS ou ext3.
Code 24	Les fichiers de destination de la sauvegarde ont été mis à jour en cours de sauvegarde.	Ne remplacez pas les fichiers de destination de la sauvegarde en cours de sauvegarde. Si vous mettez à jour les fichiers de destination de la sauvegarde en cours de sauvegarde, ces derniers ne seront pas sauvegardés et la tâche de sauvegarde échouer.	rsync warning: some files vanished before they could be transferred (code 24) at main.c
Code 30	Le câble Ethernet a été débranché de la TeraStation source ou de destination de la sauvegarde en cours de sauvegarde.	Rebranchez le câble Ethernet.	rsync error: timeout in data send/receive (code 30) at io.c(195) [sender=3.1.0]
B14	Mémoire insuffisante sur la TeraStation.	Redémarrez la TeraStation et réessayez.	-
Code Description	Mesure de correction Exemple	de journal
B101	La TeraStation de destination de la sauvegarde n'existe pas.	Vérifiez que la TeraStation de destination de la sauvegarde est sous tension, que les câbles Ethernet sont correctement branchés et que le nom d'hôte de la TeraStation de destination de la sauvegarde n'a pas été modifié.	-
B102		Vérifiez que les dossiers de destination de la sauvegarde sur la TeraStation de destination de la sauvegarde apparaissent dans la liste des dossiers partagés et que les dossiers de destination de la sauvegarde sont configurés pour la sauvegarde dans Réglages.	-
B103	Les dossiers source de la sauvegarde sur la TeraStation source de la sauvegarde n'existent pas.	Vérifiez que les dossiers source de la sauvegarde sur la TeraStation source de la sauvegarde apparaissent dans la liste des dossiers partagés.	-
B104	Les dossiers de destination de la sauvegarde sur la TeraStation de destination de la sauvegarde n'existent pas.	Vérifiez que les dossiers de destination de la sauvegarde sur la TeraStation de destination de la sauvegarde apparaissent dans la liste des dossiers partagés.	-
B105	Les disques n'ont pas été reconnus.	Vérifiez que les disques apparaissent bien dans Réglages. Si vous configurez les dossiers « usbdisk » comme dossiers source ou de destination de la sauvegarde, assurez-vous qu'ils apparaissent dans la liste des dossiers partagés.	-
B106	Les systèmes de fichiers du disque USB ne sont pas pris en charge.	Vérifiez que le disque USB est formaté pour les systèmes de fichiers compatibles. Si vous activez la sauvegarde de gestion dans la tâche de sauvegarde, le format FAT ne peut pas être appliqué au volume de destination de la sauvegarde.	-
B107	Les fichiers de périphérique tels que « /dev/null » n'existent pas.	Redémarrez la TeraStation et réessayez.	-
B108	Impossible de trouver les accréditations d'accès à un dossier partagé sur le périphérique NAS compatible rsync.	Essayez d'ajouter à nouveau le périphérique NAS compatible rsync de la liste de serveurs.	-

Réplication

Une réplication copie l'ensemble des données d'un partage vers un autre partage situé sur une autre TeraStation. Cette procédure permet de configurer en toute simplicité un système fiable de protection des données en cas de

défaillance de votre TeraStation principale. Pour configurer la réplication, connectez un câble Ethernet au port LAN de chaque TeraStation et procédez comme suit.

Remarques:

• Pour de meilleurs résultats, utilisez les adresses IP statiques et un port 10 GbE pour connecter les deux TeraStations de la réplication (l'unité source et l'unité de destination).
• Les données de la source de la réplication sont copiées sur le dossier de destination de la réplication selon une sauvegarde différentielle. Toute donnée non présente sur la source de la réplication sera effacée.

Préparation d'une destination pour la réplication

Configurez d'abord un dossier qui servira de destination de la réplication.

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur la Mode de « Configuration des dossiers (Folder Setup) ».

Folder Setup

1 Folder(s)

3 Choisissez le dossier à définir comme destination de la réplication.
4 Sous « LAN Support du protocole (LAN Protocol Support) », sélectionnez « Sauvegarde (Backup) » dans l'onglet « Basique (Basic) ».

LAN Protocol Support:

SMB (Windows/Mac)

√ AFP (Mac)

FTP

Backup

SFTP

WebAccess

NFS

5 Cliquez sur [OK].

6 Saisissez les caractères désirés dans le champ de la clé d'accès au périphérique de sauvegarde et cliquez sur [OK].

Backup Device Access Key:

●●●●●●

Remarque: Vous pouvez laisser ce champ vide si vous ne souhaitez pas utiliser de clé d'accès au périphérique de sauvegarde, mais pour des raisons de sécurité, nous vous recommandons d'en saisir une pour le dossier partagé. Si la clé d'accès au périphérique de sauvegarde a été configurée pour le dossier partagé, ce dossier

ne s'affiche pas en tant que destination de la réplication lorsque vous configurez des tâches de réplication sur un autre périphérique NAS Buffalo, à moins de le spécifier. Pour la sauvegarde et la réplication, vous pouvez créer plusieurs dossiers en utilisant différentes clés d'accès au périphérique de sauvegarde, mais une seule clé d'accès peut être utilisée sur la TeraStation. Les dossiers configurés avec une clé d'accès différente ne peuvent pas être utilisés.

Configurer une tâche de réplication

1 Dans Réglages, cliquez sur [Sauvegarde (Backup)].

Backup

2 Cliquez sur « Réplication (Replication) ».

3 Cliquez sur [Modifier (Edit)].

Replication Settings Filter: Replication Source Folder Replication Destination Folder Remaining Job(s) Encryption Compression Inherit subfol Resync Periodic Sync Edit Close

4 Si vous aviez configuré une clé d'accès au périphérique de sauvegarde sur le dossier de destination de réplication, cliquez sur [Définir (Set)]. Sinon, passez à l'étape 6.

5 Saisissez la clé d'accès au périphérique de sauvegarde et cliquez sur [OK].

6 Cliquez sur [Ajouter (Add)].

7 Sélectionnez le dossier partagé qui sera la source et la destination de la réplication, puis cliquez sur [OK].

8 Cliquez sur [OK], puis sur [Oui (Yes)].

Remarques:

• Pendant la configuration, vous pouvez choisir de crypter et/ou de compressor des données de réplication. Les données cryptées seront transférées en toute sécurité sur le réseau. Les données compressées contribueront à diminuer la charge du réseau et sont recommandées dans le cas de connexions réseau lentes ou très chargées. L'une ou l'autre solution viendra augmenter la charge du processeur sur la TeraStation source. Les données chiffrées ou compressées peuvent être déchiffrées et décompressées sur la TeraStation de destination.
• Vous pouvez configurer 64 dossiers partagés maximum pour la réplication.
• La réplication peut également être utilisée pour copier l'ensemble des données d'un partage vers un autre partage situé sur un disque dur externe. Formatez le disque en ext3 ou XFS avant de l'utiliser pour la réplication. Les disques contenant des partitions en FAT32 ne sont pas pris en charge pour la réplication.
• Vous pouvez sélectionner le premier et le deuxième niveau de dossiers partagés, ainsi que les disques USB connectés à la TeraStation comme source de la réplication. Les dossiers dont le nom comprend plus de 80 caractères alphanumériques ou un « @ » ne peuvent pas être sélectionnés.
  Comme destination de la réplication, vous pouvez sélectionner le premier niveau de dossiers partagés, les disques USB, ainsi que les dossiers partagés des périphériques NAS en/hors sous-réseau.
• N'utilisez pas la même TeraStation pour la reprise et la réplication ou pour la réplication et Time Machine.
• Ne configurez pas la réplication d'un dossier source vers plusieurs dossiers de destination.
• Si un problème de réseau provoque une erreur de réplication, les données non synchronisées portent la mention « 0 » même si la réplication est incomplète. Cliquez sur [Resynchronisation (Resync)] pour récupérer les données après une erreur de réplication. Tous les fichiers du dossier source seront copiés dans le dossier de destination.

Replication Settings Filter: Replication Source Folder Replication Destination Folder Remaining Job(s) Encryption Compression Inherit subfol rep_src T55410D063@rep_dst 0 — — Resyno Periodic Sync Edit Close

- Pour transférer les paramètres de restriction d'accès à la destination de la réplication, celle-ci doit également prend en charge les restrictions d'accès aux sous-dossiers. Vérifiez cela avant de créer une tâche de réplication.

Synchronisation régulière entre les TeraStations source et de destination

Pour copier les fichiers sauvegardés régulièrement sur la destination de la réplication via d'autres protocoles de partage de fichiers tels que les AFP ou les FTP, configurez « Synchronisation périodique (Periodic Sync) » dans Réglages. Suivez la procédure ci-dessous.

1 Dans Réglages, cliquez sur [Sauvegarde (Backup)].

2 Cliquez sur le contrôle de « Réplication (Replication) ».

Replication

3 Cliquez sur [Synchronisation périodique (Periodic Sync)].

Replication Settings Filter: Replication Source Folder Replication Destination Folder Remaining Job(s) Encryption Compression Inherit subfol Resync Periodic Sync Edit Close

4 Sélectionnez « Quotidiennement (Daily) » ou « Une fois par semaine (Weekly) » dans la liste déroulante « Planification (Schedule) ». Si vous sélectionnez « Quotidiennement (Daily) », configurez la période de synchronisation. Si vous sélectionnez « Une fois par semaine (Weekly) », spécifiez les jours de la semaine et la période de synchronisation.

Periodic Sync Settings Schedule: Daily Sync Period: Once every hour OK Cancel

5 Une fois la configuration terminée, cliquez sur [OK].

Reprise

Avec la reprise, deux TeraStations sont connectées au réseau pour la redondance. En cas d'indisponibilité de la TeraStation principale, la TeraStation de sauvegarde prend automatiquement le relais.

La reprise intervient dans les situations suivantes :

- La TeraStation de sauvegarde ne parvient pas à détecter la TeraStation principale sur une période définie Si la TeraStation de sauvegarde n'a reçu aucun paquet de la TeraStation principale pendant un laps de temps prédéfini, la TeraStation de sauvegarde considère que la TeraStation est défaillante. Par défaut, elle essaiera 5 fois et patientera 60 secondes. Si cette recherche est déclenchée accidentellement, reconfigurez la reprise depuis la TeraStation principale.

- Erreurs

La reprise intervient dans les cas d'erreur suivants :

E12 (défaillance du ventilateur), E14 (la batterie de disques RAID n'a pas pu être montée), E16* (disque introuvable), E22* (le disque n'a pas pu être monté), E30* (défaillance d'un disque)

* Lorsque le disque est configuré en mode JBOD.

Remarques:

• Utilisez uniquement des TeraStations de même modèle et de même capacité pour la reprise. Si la capacité de la TeraStation principale est supérieure à celle de la TeraStation de sauvegarde, une erreur de réplication I33 se produira.
• Tous les emplacements de disques d'une TeraStation doivent être occupés si elle est utilisée pour la reprise. La reprise ne fonctionnera pas en cas de disque manquant.

Avant de configurer le basculement sur incident

Utilisez les mêmes ports LAN pour le transfert des données. Pour la reprise, configurez une adresse IP statique pour les deux TeraStations. Il est recommandé d'utiliser un port 10 GbE pour la reprise. Cette section fournit un exemple d'utilisation des ports LAN 1 et 3.

Utilisation des mêmes ports LAN pour la reprise et la connexion au réseau

Avec cette configuration, si la TeraStation principale est défaillante, la TeraStation de sauvegarde la remplace totalement. La TeraStation de sauvegarde est mise à jour via le trafic réseau normal.

Utilisation de ports LAN distincts pour la reprise et la connexion au réseau

Avec cette configuration, la TeraStation de sauvegarde et la TeraStation principale sont connectées via un second câble Ethernet reliant leurs ports LAN 3. La mise à jour est réalisée via un itinéraire réseau spécifique, les mises à jour sont donc plus rapides et n'interfèrent aucunement avec le trafic réseau normal.

• Port LAN 1 pour le contrôle actif et port LAN 3 pour la reprise

Pour le paramètre de port LAN de « Paramètres IP pour le Partage de fichiers (IP Settings for File Sharing) », sélectionnez l'adresse IP intitulée « (LAN1) ». Pour « Port LAN de sauvegarde (Backup LAN Port) », sélectionnez « (LAN3) » dans Réglages.

• Port LAN 3 pour le contrôle actif et la reprise

Pour le paramètre de port LAN de « Paramètres IP pour le Partage de fichiers (IP Settings for File Sharing) » et « Port LAN de sauvegarde (Backup LAN Port) », sélectionnez l'adresse IP intitulée « (LAN3) » dans Réglages.

Restrictions d'utilisation

Restrictions en termes de fonctionnalités

La reprise n'est pas disponible lorsque l'une des fonctionnalités ci-dessous est activée :

Réplication, mode veille, volume disque crypté, volume LVM, volume iSCI, agrégation de liens, stockage en cloud ^1 , Dropbox Sync, disque de secours, restrictions d'accès par un domaine Active Directory

* Même si cette fonction est désactivée, les paramètres peuvent être conservés s'ils ont été configurés auparavant. Réinitialisez tous les paramètres avant de configurer la reprise.

Restrictions en termes de paramètres

Les fonctionnalités suivantes ne seront pas disponibles si la reprise est activée :

Réinitialisation des paramètres, modification des paramètres RAID, formatage des disques, volume iSCSI, modification des paramètres des TeraStations de sauvegarde, mise sous/hors tension de la TeraStation, mise à jour du microprogramme.

Lorsque la reprise est activée, vous pouvez accéder aux opérations d'arrêt, de mise sous tension et de mise à jour du microprogramme en activant temporairement le mode maintenance sur la TeraStation. Le mode maintenance peut être activé et désactivé depuis [Sauvegarde (Backup)] - [Reprise (Failover)] dans les Réglages de la TeraStation principale. Cliquez sur [Mode Maintenance (Maintenance mode)] pour activer le mode maintenance ou cliquez sur [Annuler le mode Maintenance (Cancel maintenance mode)] pour désactiver le mode maintenance.

En mode maintenance, vous pouvez mettre à jour le microprogramme sur la TeraStation principale depuis Réglages, mais pas sur la TeraStation de sauvegarde. Téléchargez l'outil de mise à jour du microprogramme depuis le

site Web de Buffalo pour la TeraStation de sauvegarde et essayez de mettre à jour le microprogramme à partir de cet outil.

Paramètres non transférables

Les paramètres ci-dessous ne peuvent pas être copiés de la TeraStation principale vers la TeraStation de sauvegarde. Notez les paramètres d'origine afin de pouvoir les configurer manuellement si la reprise échoue.

WebAccess*, synchronisation de l'onduleur, antivirus**, les paramètres de la tâche de sauvegarde, que les dossiers partagés désignés en tant que destination de sauvegarde soient sur la TeraStation ou des disques USB de sauvegarde, et les paramètres des dossiers partagés des disques USB

* Si la TeraStation de sauvegarde a récupéré l'adresse IP de la TeraStation principale après le basculement sur incident, les paramètres WebAccess ne seront pas copiés. Réinscrivez votre compte BuffaloNAS.com pour WebAccess. Si la TeraStation de sauvegarde a conservé son adresse IP, les paramètres seront copiés à partir de la TeraStation principale.

** Les paramètres configurés sur la page de paramètres Trend Micro NAS Security ne seront pas copiés vers la TeraStation de sauvegarde. Les paramètres configurés sur la page Réglages de la TeraStation seront copiés. Uniquement si l'antivirus est activé sur la TeraStation.

Utilisation avec l'onduleur

Une fois la reprise configurée, vous pouvez configurer un onduleur pour la TeraStation de sauvegarde. Configurez votre onduleur avant de configurer la reprise. La restauration de l'onduleur peut être configurée sur la TeraStation principale et sur la TeraStation de sauvegarde.

Configuration de la reprise

1 Dans Réglages sur la TeraStation principale, cliquez sur [Sauvegarde (Backup)].

Backup

2 Cliquez sur « Reprise (Failover) ».

3 Cliquez sur [Configurer la reprise (Configure Failover)].

4 Sélectionnez une TeraStation comme périphérique de destination de la sauvegarde et saisissez son nom d'utilisateur ainsi que son mot de passe administrateur (par défaut, le nom d'utilisateur est « admin » et le mot de passe est « password »).

5 Sélectionnez le port LAN à utiliser pour les dossiers partagés et saisissez une adresse IP virtuelle ainsi qu'un masque de sous-réseau.

Adresses IP virtuelles :

Une adresse IP virtuelle est une adresse IP utilisée pour le partage de fichiers lorsque la reprise est configurée. En attribuant une adresse IP différente de celle attribuée au port LAN, vous pouvez accéder à la TeraStation

pour partager des fichiers et ouvrir Réglages en utilisant l'adresse IP virtuelle. Lorsque la reprise a lieu, l'adresse IP est héritée de la TeraStation de sauvegarde afin que vous puissiez accéder à celle-ci, même si vous ne connaissez pas son adresse IP statique.

Pour configurer l'adresse IP virtuelle, choisissez une adresse IP non utilisée et assurez-vous qu'elle utilise le même segment que les TeraStations de sauvegarde.

6 Sélectionnez le port LAN à utiliser pour le transfert des données de la reprise.

7 Définissez si les restrictions d'accès aux sous-dossiers doivent être transférées ou non à la TeraStation de sauvegarde, puis cliquez sur [Continuer (Continue)].

8 Si le nom d'utilisateur et le mot de passe administrateur sont corrects, la TeraStation de sauvegarde émettra un bip sonore. Pour accepter les paramètres de la TeraStation principale, maintenez appuyé le bouton Fonction. Lorsque vous appuyez sur le bouton Fonction, la TeraStation de sauvegarde cesse d'émettre le bip sonore.

9 Maintenez le bouton appuyé jusqu'à ce que la TeraStation émette à nouveau un bip sonore.

10 Le message I51 s'affiche sur l'écran LCD et sur le NAS Navigator2 de chacune des TeraStations. Patientez pendant la réinitialisation. La reprise est configurée une fois la réinitialisation terminée et lorsque le message I51 disparaît.

Remarques:

• Si la réplication est configurée pour plusieurs dossiers, réinitialisez la TeraStation avant de configurer la reprise.
• La TeraStation principale ne peut pas être utilisée comme emplacement de sauvegarde pour Time Machine.
• N'utilisez pas la même TeraStation pour la reprise et la réplication ou pour la réplication et Time Machine.
• En cas de reprise, si la notification par e-mail est activée, accédez à [Gestion (Management)] - [Notification par e-mail (Email Notification)] - [Modifier (Edit)] dans les Réglages de la TeraStation principale, puis cliquez sur [OK].
• Les paramètres de taille de MTU pour la TeraStation principale et la TeraStation de sauvegarde doivent indiquer 1 500 octets. Pour modifier la taille de MTU, accédez à [Réseau (Network)] - [Adresse IP (IP Address)] - [Modifier (Edit)], et modifiez la taille de MTU à « 1500 » octets.
• Les fichiers dont les noms contiennent plus de 80 caractères alphanumériques ne seront pas sauvegardés.
• Si le message d'erreur I33 apparaît sur l'écran LCD, accédez à [Sauvegarde (Backup)] - [Réplication (Replication)] et cliquez sur [Resynchronisation (Resync)].
• Il est possible que la batterie de disques RAID sur la TeraStation de sauvegarde soit reconfigurée et resynchronisée lors de la configuration de la reprise. Il s'agit d'un comportement attendu et non d'une erreur.

Remplacement manuel de la TeraStation de sauvegarde

Si l'option « Passer manuellement sur l'unité de sauvegarde (Switch to backup unit manually) » a été sélectionnée dans l'onglet [Paramètres avancés (Advanced Settings)], dans la page Réglages de la TeraStation, la TeraStation de sauvegarde ne prendra pas le relais de la TeraStation principale si celle-ci est défaillante. Pour que la TeraStation de sauvegarde remplace la TeraStation principale, procédez comme suit :

• Connectez-vous à l'interface Réglages sur la TeraStation de sauvegarde, puis cliquez sur [Configurer en tant qu'unité principale (Set as Main Unit)].
• Ou, appuyez sur le bouton Fonction de la TeraStation de sauvegarde.

Remarque: Si la TeraStation principale connaît une défaillance, mais que les liens des ports LAN de la TeraStation de sauvegarde fonctionnent, la TeraStation ne peut pas être configurée pour prendre le relais de la TeraStation principale dans Réglages. Dans ce cas, utilisez le bouton Fonction.

Reconfiguration après basculement sur incident

Lorsque la TeraStation de sauvegarde remplace la TeraStation principale, le message 149 peut apparaître sur l'écran LCD de la TeraStation de sauvegarde et dans Navigator2.

Pour reconfigurer le basculement sur incident, suivez la procédure ci-dessous sur la nouvelle unité de TeraStation. La procédure suivante est un exemple dans lequel la TeraStation de sauvegarde remplacée (« TeraStation principale ») et la nouvelle TeraStation (« TeraStation de sauvegarde ») sont utilisées.

Remarque: Cette procédure fonctionne également si le basculement sur incident se produit de façon inattendue.

1 Une fois le basculement sur incident effectué, connectez-vous aux Réglages de la TeraStation principale.

Remarque: Si vous avez effectué votre configuration de façon à synchroniser l'unité avec l'onduleur connecté à la TeraStation défaillante, le message d'erreur E10 s'affichera sur la TeraStation principale. Dans ce cas, suivez la procédure ci-dessous pour modifier les paramètres de l'onduleur sur la TeraStation principale.

(1) Débranchez le câble de l'onduleur de la TeraStation défaillante et branchez-le à la TeraStation principale.

(2) Cliquez sur « Gestion de l'alimentation (Power Management) ».
(3) Cliquez sur [Modifier (Edit)].
(4) Sélectionnez « Synchronisation avec l'onduleur connecté à cette unité TeraStation (Sync with UPS connected to this TeraStation) » et reconfigurez les paramètres de l'onduleur désirés.
(5) Cliquez sur [OK] une fois que vous avez terminé.

2 Cliquez sur « Reprise (Failover) ».

3 Cliquez sur [Configurer la reprise (Configure Failover)].
4 Cliquez sur [Forcer l'arrêt de la reprise (Force Failover to Stop)] pour annuler les paramètres de basculement sur incident.
5 Déconnectez-vous des Réglages et éteignez cette TeraStation principale.
6 Allumez la TeraStation de sauvegarde.
7 Renommez le nom d'hôte de la TeraStation et configurez l'adresse IP de manière à avoir une nouvelle adresse IP statique.
8 Mettez la TeraStation principale sous tension. Si vous souhaitez configurer la synchronisation de l'onduleur sur la TeraStation de sauvegarde, configurez les paramètres ici. Pour synchroniser l'onduleur connecté à la TeraStation principale, suivez la procédure ci-dessous.

(1) Cliquez sur « Gestion de l'alimentation (Power Management) ».

(2) Cliquez sur [Modifier (Edit)].
(3) Sélectionnez « Synchronisation avec un onduleur connecté à un autre NAS Buffalo sur le même réseau (Sync with UPS connected to another Buffalo NAS device on the same network) » et configurez la TeraStation principale en tant que source de synchronisation.
(4) Cliquez sur [OK] une fois que vous avez terminé.

9 Reconfigurez le basculement sur incident en vous référant à la section « Configuration de la reprise » ci-dessus.

Si vous ne souhaitez pas configurer le basculement sur incident pour la nouvelle TeraStation, annulez les paramètres de basculement et redémarrez les deux TeraStations. Le message l49 disparaît.

Remarque: Si vous forcez l'annulation des paramètres de basculement sur incident, les attributs des dossiers partagés seront en lecture seule. Modifiez les paramètres des attributs de l'option désirée, si nécessaire.

Synchronisation régulière entre les TeraStations principale et de sauvegarde

Pour copier les fichiers sauvegardés régulièrement sur la TeraStation de sauvegarde via d'autres protocoles de partage de fichiers tels que les AFP ou les FTP, configurez « Synchronisation périodique (Periodic Sync) » dans Réglages. Suivez la procédure ci-dessous.

1 Dans Réglages sur la TeraStation principale, cliquez sur [Sauvegarde (Backup)].

2 Cliquez sur « Reprise (Failover) ».

3 Cliquez sur l'onglet [Synchronisation périodique (Periodic Sync)].

4 Cliquez sur [Modifier (Edit)].

5 Sélectionnez « Quotidiennement (Daily) » ou « Une fois par semaine (Weekly) » dans la liste déroulante « Planification (Schedule) ». Si vous sélectionnez « Quotidiennement (Daily) », configurez la période de synchronisation. Si vous sélectionnez « Une fois par semaine (Weekly) », spécifiez les jours de la semaine et la période de synchronisation.

6 Une fois la configuration terminée, cliquez sur [OK].

Sauvegarde de votre Mac via Time Machine

Time Machine est un programme de sauvegarde inclus avec macOS. Configurez votre TeraStation comme indiqué pour pouvoir utiliser Time Machine.

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

File Sharing

2 Positionnez l'interrupteur AFP en position de sorte à activer AFP.

AFP

3 Cliquez sur « Configuration des dossiers (Folder Setup) ».

Folder Setup

1 Folder(s)

4 Choisissez un dossier partagé qui servira de destination de la sauvegarde pour Time Machine.
5 Sous « LAN Support du protocole (LAN Protocol Support) », sélectionnez « AFP (Mac) » dans l'onglet « Basique (Basic) », puis cliquez sur [OK].
6 Cliquez sur [Fermer (Close)].
7 Cliquez sur [Sauvegarde (Backup)].

Backup

8 Cliquez sur « Time Machine ».

Time Machine

9 Cliquez sur [Modifier (Edit)].
10 Cliquez sur [Parcourir (Browse)].

11 Sélectionnez le dossier partagé que vous avez défini comme AFP à l'étape précédente, puis cliquez sur [OK].

12 Cliquez deux fois sur [OK].
13 Positionnez l'interrupteur Time Machine en position de sorte à activer Time Machine.

Time Machine

14 Sous Mac, ouvrez [Préférences Système (System Preferences)].

15 Cliquez sur [Time Machine].

System Preferences Search General Desktop & Screen Saver Dock Mission Control Language & Region Security & Privacy Spotlight Notifications CDs & DVDs Displays Energy Saver Keyboard Mouse Trackpad Printers & Scanners Sound Startup Disk iCloud Internet Accounts App Store Network Bluetooth Extensions Sharing Users & Groups Parental Controls Siri Date & Time Time Machine Accessibility

16 Cliquez sur [sélectionner un disque de sauvegarde (Select Backup Disk)].

17 Sélectionnez la TeraStation désirée, puis cliquez sur [Utiliser le disque (Use Disk)].

18 Saisissez un nom d'utilisateur et un mot de passe disposant de droits d'accès au dossier partagé de la TeraStation, puis cliquez sur [Connexion (Connect)].

Remarque: Si aucune restriction d'accès n'est configurée sur le dossier partagé de destination, connectez-vous en tant qu'administrateur. Par défaut, le nom d'utilisateur et le mot de passe du compte administrateur sont « admin » et « password ». Si des restrictions d'accès sont configurées, connectez-vous à travers un compte bénéficiant de privilèges en écriture.

19 Time Machine laissera s'écouler un délai de 120 secondes avant de lancer la tâche de sauvegarde.

Chapitre 6 Accès à distance

WebAccess

WebAccess est un utilitaire logiciel permettant d'accéder aux fichiers du dossier partagé de votre TeraStation, depuis votre ordinateur ou vos périphériques mobiles, via Internet. Soyez prudents lorsque vous configurez WebAccess.

Certains paramètres peuvent rendre les fichiers du dossier partagé accessibles à n'importe quel utilisateur d'Internet sans restrictions d'accès.

Remarques:

• Vous pouvez également configurer WebAccess depuis Administration facile.
• WebAccess prend en charge le téléchargement de 60 000 fichiers en même temps au maximum. Toute tentative de téléchargement de plus de 60 000 fichiers en même temps peut entraîner un comportement inattendu.

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « WebAccess ».

WebAccess

3 Cliquez sur [Modifier (Edit)].

WebAccess Settings HTTPS/SSL Encryption: Disabled Access via BuffaloNAS.com Enabled Server: Disabled Other DNS Service Hostname: UPnP: Enabled Disabled External Port: NAS Internal Port: 9000 Exclusive Session: Disabled Session Timeout: 30 Minute(s) WebAccess URL: - Edit Close

4 Configurez les paramètres souhaités, puis cliquez sur [OK].

WebAccess Settings HTTPS/SSL Encryption: Enable Disable Access via BuffaloNAS.com Enable Server: BuffaloNAS.com Name*: samplename BuffaloNAS.com Key*: yyWabsa6X9wYpimZZc6i Generate Random Key Disable UPnP: Enable Disable External Port*: 9000 Exclusive Session: Enable Disable Session Timeout*: 30 Minute(s) Unlimited LAN Only OK Cancel * Required ?

• Vous pouvez utiliser le serveur BuffaloNAS.com en tant que serveur DNS ou le désactiver pour utiliser un serveur DNS différent.
• Choisissez un « Nom BuffaloNAS.com (BuffaloNAS.com Name) » et une « Clé BuffaloNAS.com (BuffaloNAS.com Key) » pour votre compte WebAccess. Les noms et les clés peuvent contenir de 3 à 20 caractères alphanumériques, tirets (_) et traits d'union (-).
• Si l'option « Session exclusive (Exclusive Session) » est activée, il ne sera pas possible à plusieurs utilisateurs de se connecter à WebAccess en même temps. Seule la dernière connexion sera active.
• Saisissez une durée en minutes (1 à 120 ou « Illimité (Unlimited) ») avant la déconnexion des utilisateurs inactifs de WebAccess.

5 Positionnez l'interrupteur WebAccess en position de sorte à activer WebAccess.

6 Cliquez sur « Configuration des dossiers (Folder Setup) ».

7 Sélectionnez un dossier partagé à publier.

Remarques:

• Pour obtenir de meilleurs résultats, créez un nouveau partage dédié pour WebAccess.
- Lorsque vous accédez aux dossiers partagés via WebAccess depuis un emplacement à distance, un nom d'utilisateur et un mot de passe peuvent être nécessaires pour certaines opérations. Pour obtenir de meilleurs résultats, créez un compte utilisateur avec des permissions sur le partage WebAccess avant d'utiliser WebAccess.

8 Sous « LAN Support du protocole (LAN Protocol Support) », sélectionnez « WebAccess » dans l'onglet « Basique (Basic) ».

9 Cliquez sur l'onglet [Option 2] et sélectionnez les niveaux de sécurité WebAccess désirés pour « Autorisations WebAccess (WebAccess Permissions) », puis cliquez sur [OK].

Vous pouvez accéder aux dossiers WebAccess de différentes manières en fonction de votre périphérique.

• Les navigateurs pris en charge à partir d'un ordinateur comprennent : Microsoft Edge, Firefox, Google Chrome, Internet Explorer 9 ou version supérieure et Safari 9 ou version supérieure. Pour obtenir de plus amples informations, consultez le guide d'assistance sur le site BuffaloNAS.com après vous être connecté avec notre nom d'utilisateur.
• Pour accéder à WebAccess depuis un périphérique iOS, installez l'application « WebAccess i » disponible sur App Store. Pour de plus amples informations, consultez le guide d'assistance.
• Pour accéder à WebAccess depuis un périphérique Android, installez l'application « WebAccess A » disponible sur Google Play. Pour de plus amples informations, consultez le guide d'assistance.

Remarques:

- Les niveaux de sécurité suivants sont disponibles :

« Autoriser l'anonymat (Allow anonymous) » - Tout le monde peut consulter (visualiser) les dossiers partagés.
« Autoriser tous les groupes/utilisateurs (Allow all groups and users) » - Tous les groupes et utilisateurs enregistrés sur la LinkStation ou sur la TeraStation peuvent utiliser WebAccess.
« Utiliser les autorisations de dossiers hérités (Use inherited folder permissions) » - Les utilisateurs et les groupes disposent des mêmes autorisations d'accès avec WebAccess que celles dont ils bénéficient localement. Si aucune restriction d'accès n'est définie pour le dossier partagé, cette option n'apparaît pas.

- La possibilité pour un utilisateur ou un groupe spécifique d'accéder à un dossier par le biais de WebAccess dépend d'une combinaison de paramètres WebAccess et des paramètres de dossier partagé.

Configuration de dossier	Autorisations WebAccess	Autoriser l'anonymat		Autoriser tous les groupes/utilisateurs		Utiliser les autorisations de dossiers hérités
	Attribut de dossier	Lecture et écriture	Lecture seule	Lecture et écriture	Lecture seule	Lecture et écriture	Lecture seule
Compte WebAccess	Non connectés L L ----
	Utilisateur disposant d'un accès en lecture et en écriture	L/É L L/É L	L/É L
	Utilisateurs disposant d'un accès en lecture uniquement	L/É L L/É L	L L
	Groupe disposant d'un accès en lecture et en écriture	L/É L L/É L	L/É L
	Groupes disposant d'un accès en lecture uniquement	L/É L L/É L	L L
	Autres utilisateurs L/É L L	/É L --

L : lecture seule ; L/É : lecture et écriture, - : aucun accès

FTP

Par défaut, les dossiers partagés de la TeraStation ne sont accessibles que par des utilisateurs connectés au même réseau ou au même routeur que la TeraStation. Le serveur FTP facultatif permet aux utilisateurs situés à l'extérieur du réseau local d'accéder à la TeraStation.

Remarque: Le FTP est prévu pour les utilisateurs disposant déjà d'un logiciel client FTP et qui ont de l'expérience.

1 Dans Réglages, positionnez l'interrupteur FTP en position de sorte à activer FTP.

2 Cliquez sur « Configuration des dossiers (Folder Setup) ».

1 Folder(s)

3 Choisissez un dossier pour activer l'accès FTP à distance.

4 Sous « LAN Support du protocole (LAN Protocol Support) », sélectionnez « FTP » dans l'onglet « Basique (Basic) » ; sélectionnez lecture seule ou lecture et écriture pour l'attribut du dossier partagé dans l'onglet « Option 2 », puis cliquez sur [OK].

Accéder à la TeraStation avec un client FTP

Pour accéder à la TeraStation via FTP, configurez votre logiciel client FTP comme indiqué ci-dessous :

• Nom d'hôte : adresse IP de la TeraStation
• Nom d'utilisateur : le nom d'utilisateur de la TeraStation
• Mot de passe : le mot de passe de la TeraStation
- Port:21

Accès à la TeraStation avec un utilisateur anonyme

Pour autoriser l'accès anonyme à votre partage FTP, désactivez les restrictions d'accès. Pour l'accès FTP anonyme, configurez votre logiciel client FTP avec les paramètres suivants :

• Nom d'hôte : adresse IP de la TeraStation
• Nom d'utilisateur : Anonymous
• Mot de passe : une chaîne de caractères
- Port:21

Remarques:

• Si la TeraStation est intégrée à un domaine, les utilisateurs de domaine et les utilisateurs anonymes ne peuvent pas y accéder.
• Les dossiers partagés connectés par FTP sont disponibles depuis le répertoire « /mnt ». Voici quelques exemples d'emplacements par défaut :

/mnt/array1/share

/mnt/disk1/share

/mnt/usbdisk1

• Si un fichier a été créé ou copié par AFP, il est possible que vous ne puissiez pas le supprimer via une connexion FTP. Si cela se produit, utilisez une connexion SMB ou AFP pour supprimer le fichier.
• Pour les connexions FTP, vérifiez que le nom de fichier complet (chemin d'accès au répertoire compris) contient 250 caractères codés sur un octet maximum.

Stockage dans le cloud

La TeraStation prend en charge Amazon S3, un service de stockage en ligne payant proposé par Amazon, ainsi que d'autres services de stockage en nuage d'Amazon S3 API. Suivez la procédure ci-dessous pour configurer votre

TeraStation et utiliser le service de stockage Cloud :

Remarque: L'heure de la TeraStation doit être correctement configurée. Il est conseillé d'utiliser l'option NTP. Pour configurer les paramètres NTP sur la TeraStation, reportez-vous à la section « Nom, date, heure et langue » du chapitre 7.

Configuration du stockage en nuage

1 Dans Réglages, cliquez sur [Prise en charge du service Web (Web Services)].

2 Cliquez sur « Stockage sur le cloud (Cloud Storage) ».

Cloud Storage

3 Cliquez sur [Ajouter (Add)].

4 Sélectionnez le nom du service dans la liste déroulante. Saisissez le nom du compartiment, l'ID de la clé d'accès ainsi que la clé d'accès secrète, puis sélectionnez le type de stockage et le protocole de connexion, puis cliquez sur [OK].

5 Saisissez un nom de dossier partagé à utiliser avec le service de stockage en nuage et cliquez sur [OK].

6 Sous « LAN Support du protocole (LAN Protocol Support) », sélectionnez « Sauvegarde (Backup) » dans l'onglet « Basique (Basic) ».

LAN Protocol Support:

SMB (Windows/Mac)

√ AFP (Mac)

FTP

Backup

SFTP

WebAccess

NFS

7 Cliquez sur [OK].

8 Saisissez les caractères désirés dans le champ de la clé d'accès au périphérique de sauvegarde.

Backup Device Access Key:

●●●●●●

9 Configurez les paramètres souhaités pour le dossier partagé, puis cliquez sur [OK].

Remarque: Ne configurez pas un dossier qui a été créé via la procédure décrite ci-dessus comme dossier de destination de réplication.

Téléchargement de fichiers vers l'espace de stockage en nuage

Pour télécharger des fichiers vers l'espace de stockage en nuage, il est recommandé d'utiliser une tâche de sauvegarde.

1 Dans Réglages, cliquez sur [Sauvegarde (Backup)].

Backup

2 Cliquez sur la SUVegarde « Sauvegarde (Backup) ».

3 Si vous avez configuré une clé d'accès au périphérique de sauvegarde, cliquez sur [Définir (Set)]. Sinon, passez à l'étape 5.

4 Saisissez la clé d'accès au périphérique de sauvegarde et cliquez sur [OK].

Set Backup Device Access Key Backup Device Access Key: •••••••• OK Cancel

5 Cliquez sur [Ajouter (Add)].

6 Sélectionnez les paramètres de la sauvegarde désirés, tels que la date et l'heure d'exécution de la tâche. Il est recommandé de configurer une exécution régulière de la tâche.

Si vous créez une tâche de sauvegarde différentielle et que certains fichiers n'existent que dans le dossier de destination, ces derniers seront supprimés lorsque la tâche s'exécutera. Assurez-vous que des fichiers ne sont pas enregistrés lorsque vous créez une tâche de sauvegarde.

7 Cliquez sur [Ajouter (Add)].

8 Sélectionnez en tant que source le dossier partagé dans lequel seront enregistrés les fichiers et, en tant que destination, le dossier partagé créé en suivant les instructions de la section « Configuration du stockage en nuage » ci-dessus.

9 Cliquez sur [OK]. Les tâches sont ajoutées à la liste de sauvegarde.

Remarques:

- Si un dossier partagé créé via cette procédure est configuré pour utiliser NFS, il ne pourra pas être connecté à un client NFS.

- Les fichiers ne peuvent pas être téléchargés vers ce dossier partagé via WebAccess.

- Pour utiliser le stockage en nuage via un serveur proxy, cliquez sur [Paramètres proxy (Proxy Settings)]. Sur la page qui s'affiche, vous pouvez choisir d'utiliser les paramètres configurés ou les mêmes paramètres que pour le serveur proxy. Si vous utilisez les mêmes paramètres que pour le serveur proxy, sélectionnez « Nouveaux paramètres (New settings) » et entrez le nom du serveur proxy, le numéro de port, le nom d'utilisateur et le mot de passe. Contactez votre administrateur réseau pour obtenir des informations détaillées sur les paramètres du serveur proxy.

- Si vous souhaitez utiliser cette fonctionnalité après une déconnexion temporaire du réseau, cliquez sur [Rebranchez (Reconnect)].

- Si un fichier est ajouté au compartiment depuis un dossier différent du dossier de réplication distant de la TeraStation, le fichier peut mettre plus d'une heure pour apparaître dans le dossier de réplication distant de la TeraStation. Cependant, lorsqu'un fichier est ajouté au dossier de réplication de la TeraStation, il apparaît immédiatement dans le compartiment.

- Si vous saisissez un nom de compartiment incorrect et que vous annulez ensuite l'édition des paramètres du service de stockage en nuage, il est possible que ce nom de compartiment soit conservé par erreur. Si cela se produit, reconfigurez correctement le service de stockage en nuage en reprenant depuis l'étape 4.

- Faites attention aux fichiers existants dans le dossier de destination, car les fichiers ayant le même nom seront remplacés, même si les fichiers copiés sont plus anciens.

- Si vous copiez un fichier dans le dossier distant via Explorateur de fichiers ou via une procédure de sauvegarde, le fichier sera également téléchargé vers le compartiment de stockage en nuage. Ce second téléchargement sera effectué en arrière-plan pendant la première copie et ne sera pas visible. Si la TeraStation est éteinte ou redémarrée immédiatement après avoir copié un fichier dans le dossier distant, modifié les paramètres, ou déconnecté et reconnecté le câble Ethernet, il est possible que le fichier ne soit pas téléchargé dans le compartiment. Essayez à nouveau de copier le fichier si cela se produit.

• En cas de problème lors des téléchargements, cliquez sur [Journal d'erreur (Error Log)]. Le fichier journal indiquera le nom du fichier ainsi que l'opération au cours de laquelle l'erreur s'est produite.
• En cas d'échec du téléchargement, essayez à nouveau de copier le fichier. Si le téléchargement échoue à nouveau, cliquez sur [Rebranchez (Reconnect)] ou désactivez puis activez le stockage en nuage avant de redémarrer le service de stockage en nuage.
• En cas de transfert ou de téléchargement de fichiers de 1 To ou plus depuis le stockage en nuage, vérifiez que la TeraStation dispose de la mémoire cache temporaire suffisante. Par exemple, si vous téléchargez 1 To de fichiers sur le stockage en nuage, il est recommandé de disposer d'au moins 2 To d'espace disponible.

Dropbox Sync

La TeraStation prend en charge la synchronisation avec Dropbox, le service cloud en ligne. Une fois connecté, vous pouvez partager des fichiers TeraStation via Dropbox (ou des fichiers Dropbox via TeraStation). Pour associer votre TeraStation à votre compte Dropbox, suivez la procédure ci-dessous.

Remarque: Pour utiliser Dropbox Sync, vous avez besoin d'un compte Dropbox et d'un dossier Dropbox vide disponible. Si vous n'avez pas de compte Dropbox ou si vous devez créer un dossier Dropbox vide, reportez-vous au site de Dropbox.

Configuration d'une nouvelle tâche

1 Dans Réglages, cliquez sur [Prise en charge du service Web (Web Services)].

2 Positionnez l'interrupteur Dropbox Sync sur de sorte à activer Dropbox Sync.

Dropbox Sync

3 Cliquez sur l'icône - la croite de « Dropbox Sync ».

4 Cliquez sur [Ajouter (Add)].

5 Cliquez sur [Afficher la page d'authentication Dropbox (View Dropbox Authentication Page)].

6 Le site d'authentication proposé par Dropbox s'affiche alors. Connectez-vous au site Web à l'aide de votre compte Dropbox, puis cliquez sur [Autoriser (Allow)].

7 Le code d'authentication s'affiche alors. Copiez le code d'authentication et revenez à Réglages. L'enregistrement du code d'authentication doit prendre 3 minutes.

8 Collez le code d'authentication et cliquez sur [OK].

9 Saisissez le nom de tâche souhaité. Sélectionnez les dossiers TeraStation et Dropbox, puis configurez le chiffrement. Cliquez sur [OK].

Si vous activez le chiffrement, vous devez définir un mot de passe de chiffrement. Une fois configuré, le mot de passe ne peut être modifié. Notez le mot de passe et conservez-le en lieu sûr. Si vous oubliez le mot de passe, créez une tâche utilisant le même compte Dropbox. Vous pouvez supprimer l'ancienne tâche.

10 Cliquez sur [OK].

Modification des paramètres de tâche Dropbox

Suivez la procédure ci-dessous pour modifier les paramètres de tâche déjà configurés.

1 Dans Réglages, cliquez sur [Prise en charge du service Web (Web Services)].

2 Cliquez sur l'icône microite de « Dropbox Sync ».

Dropbox Sync

3 Dans la liste des tâches, cliquez sur la tâche dont vous souhaitez modifier les paramètres.

4 Cliquez sur l'onglet [Options].

5 Cliquez sur [Modifier (Edit)].

6 Configurez les paramètres souhaités, puis cliquez sur [OK].

• Lorsque le chiffrement est activé, les fichiers chargés sur Dropbox n'utilisant pas Dropbox Sync ne sont pas téléchargés sur la TeraStation, et ce, même si le sens de synchronisation est configuré sur « Bidirectionnelle (Bidirectional) » ou « Téléchargement uniquement (Download only) ».
• Reportez-vous au site Web suivant pour connaître les restrictions de synchronisation entre la TeraStation et Dropbox : https://www.dropbox.com/help/145
• Les dossiers qui sont configurés pour Dropbox Sync ne peuvent être renommés ou utilisés pour la réplication.
• Lorsque des paramètres spécifiques sont modifiés, les modifications ne sont pas appliquées, et les fichiers sur Dropbox peuvent ne pas être synchronisés sur la TeraStation. Dans ce cas, supprimez les fichiers de destination à synchroniser, et chargez-les à nouveau sur Dropbox, ou supprimez la tâche et créez-la de nouveau. Voici les circonstances spécifiques dans lesquelles les fichiers peuvent ne pas être synchronisés :
• Échec du chargement ou du téléchargement.
• Suppression d'extensions de fichiers du filtre.
• Modification du sens de synchronisation.
• Si vous utiliser Dropbox en passant par un serveur proxy, cliquez sur [Paramètres proxy (Proxy Settings)]. Sur la page qui s'affiche, vous pouvez choisir d'utiliser les paramètres configurés ou les mêmes paramètres que pour le serveur proxy. Si vous utilisez les mêmes paramètres que pour le serveur proxy, sélectionnez « Nouveaux paramètres (New settings) » et entrez le nom du serveur proxy, le numéro de port, le nom d'utilisateur et le mot de passe. Contactez votre administrateur réseau pour obtenir des informations détaillées sur les paramètres du serveur proxy.
• Les fichiers de 900 Mo ou plus ne peuvent pas être téléchargés à l'aide de Dropbox Sync. Toutefois, même si le fichier n'atteint pas 900 Mo, le téléchargement peut échouer lorsque plusieurs processus sont exécutés simultanément.

Création d'un lien partagé (Windows uniquement)

Buffalo propose une application Windows, « B-Sync », qui permet de créer des liens partagés pour les fichiers stockés dans les dossiers TeraStation. Vous pouvez télécharger l'application depuis le site Internet de Buffalo. Consultez la section d'aide de l'application pour connaître la procédure d'utilisation.

Logiciel antivirus

Trend Micro NAS Security peut protéger votre réseau et vos données des virus, des logiciels espions et des logiciels malveillants. L'analyse antivirus Trend Micro NAS Security est disponible pour les fichiers des dossiers partagés de la TeraStation, excepté pour le dossier « usbdisk ».

Pour utiliser le logiciel Trend Micro NAS, achetez une licence OP-TSVC (vendue séparément). Si votre TeraStation exécute déjà un logiciel antivirus activé, aucun enregistrement de licence n'est nécessaire.

Remarques:

• Si les volumes LVM sont activés dans la TeraStation, il est possible que le logiciel antivirus ne fonctionne pas correctement. Pour de meilleurs résultats, désactivez le LVM avant utilisation.
• Pour utiliser efficacement un logiciel antivirus, la TeraStation doit être connectée à Internet. La connexion peut être routée via un serveur proxy si les paramètres correspondants sont configurés sous [Administration] - [Paramètres proxy (Proxy Settings)] dans le menu de gauche de la page des paramètres de Trend Micro NAS Security.
• Trend Micro est une marque commerciale de Trend Micro Incorporated.

Activation de l'analyse antivirus

Suivez la procédure ci-dessous pour activer l'analyse antivirus.

1 Dans Réglages, cliquez sur [application (Applications)].

2 Placez l'interrupteur de l'antivirus sur

Un dossier de quarantaine nommé « TMNAS » est automatiquement créé sur la TeraStation. Si un virus est détecté, ce dernier sera déplacé vers ce dossier.

Si vous souhaitez configurer un dossier partagé spécifique comme dossier de quarantaine, procédez comme suit.

1 Créez un nouveau dossier partagé en vous référant à la section « Ajout d'un dossier partagé » du chapitre 3.
2 Dans Réglages, cliquez sur [application (Applications)].

3 Cliquez sur « Antivirus ».

4 Cliquez sur [Modifier (Edit)].

5 Cliquez sur [Parcourir (Browse)] et sélectionnez le dossier de quarantaine.

Configuration des paramètres de sécurité

Utilisez la page des paramètres Trend Micro NAS Security pour configurer les paramètres de sécurité tels que la mise à jour des fichiers de signature, la configuration des calendriers d'analyse et l'activation ou l'extension de la licence. Pour ouvrir la page des paramètres, suivez la procédure décrite ci-dessous.

1 Dans Réglages, cliquez sur [application (Applications)].

2 Cliquez sur « Antivirus ».

3 Cliquez sur [Options].

4 Saisissez votre nom d'utilisateur et votre mot de passe, puis cliquez sur [Connexion (Log On)].

TREND MICRO

Trend Micro NAS Security™

Vous pouvez vous connecter avec le compte administrateur de la TeraStation. Par défaut, le nom d'utilisateur et le mot de passe sont respectivement « admin » et « password ».

5 La page des paramètres Trend Micro NAS Security s'ouvre.

• La page des paramètres de Trend Micro NAS Security est compatible avec Internet Explorer 6.0 SP2 et les versions ultérieures (Windows) et avec Firefox 1.5 et les versions ultérieures (Windows ou Mac).
• Pour modifier la langue d'affichage de la page des paramètres Trend Micro NAS Security, définissez la langue du système sur les paramètres désirés. Pour plus d'informations à ce sujet, consultez la section « Nom, date, heure et langue » ci-dessous.

Licences

Si le logiciel antivirus de votre TeraStation n'est pas activé ou a expiré, veuillez acheter une licence OP-TSVC (vendue séparément). Si votre TeraStation inclut un logiciel antivirus activé, aucun enregistrement de licence n'est nécessaire. La période totale des mises à jour du logiciel antivirus peut être étendue à 5 ans.

L'exemple ci-dessous correspond à une période initiale d'un an avec une extension d'un an.

Remarque: Il n'est pas possible d'enregistrer un numéro de série qui étendrait la période de licence totale au-delà de 5 ans, comme avec une seconde licence de 3 ans en renouvellement d'une licence initiale de 3 ans par exemple.

1 Dans le menu de gauche de la page des paramètres Trend Micro NAS Security, cliquez sur [Administration] - [Licence du produit (Product License)].

TREND MICRO | Trend Micro Summary Summary ► Scan Options Scheduled Update ► Logs ► Administration Proxy Settings Product License Debug Settings System Informa Product version: Scan Results fo Summary Virus uncleanable Virus quarantined

2 Saisissez le numéro de série du « Trend Micro NAS Security License Pack Guide », inclus dans votre produit. Cliquez sur [Activer (Activate)].

Product License

La nouvelle licence est maintenant activée.

Pour vérifier l'état de la licence actuelle, ouvrez la page des paramètres de Trend Micro NAS Security et accédez à [Administration] - [Licence du produit (Product License)] dans le menu de gauche.

Connexion via un serveur proxy

Si vous devez passer par un serveur proxy pour vous connecter à Internet dans votre environnement réseau, suivez la procédure ci-dessous pour configurer l'adresse IP du serveur proxy ainsi que les autres paramètres.

1 Dans le menu de gauche de la page des paramètres Trend Micro NAS Security, cliquez sur [Administration] - [Paramètres proxy (Proxy Settings)].

TREND MICRO | Trend Micro Summary ► Scan Options Scheduled Update ► Logs ► Administration Proxy Settings Product License Debug Settings System Inform: Product version: Scan Results fo Summary Virus uncleanable Virus quarantined

2 Sélectionnez la case « Accéder à Internet via un serveur Proxy (mise à jour de la licence) (Use a proxy server to access the Internet (License update)) ». Saisissez l'adresse IP et le port du serveur proxy, puis cliquez sur [Enregistrer (Save)].

Proxy Settings

Help

Le logiciel antivirus est maintenant configuré pour utiliser un serveur proxy.

Mise à jour des fichiers de signature du logiciel antivirus

Pour des résultats optimaux, configurez votre logiciel antivirus pour qu'il mette à jour automatiquement les fichiers de signatures de virus.

1 Dans le menu de gauche de la page des paramètres Trend Micro NAS Security, sélectionnez [Mise à jour programmée (Scheduled Updates)].

TREND MICRO	Trend Micro
	Summary
Summary
► Scan Options	System Informa
Scheduled Update	Product version:
► Logs	Scan Results fo
► Administration	Summary

2 Sélectionnez l'option « Activer la mise à jour programmée (Enable Scheduled Update) ».

Scheduled Update

3 Sélectionnez une heure de début des mises à jour ainsi qu'un intervalle et une durée des mises à jour. Sélectionnez les composants à mettre à jour. Cliquez sur [Enregistrer (Save)].

Scheduled Update

Le logiciel antivirus est maintenant configuré pour réaliser automatiquement les mises à jour à une heure prédéfinie. Les mises à jour ne seront pas téléchargées si la TeraStation est éteinte, si elle est en mode veille ou si elle est déconnectée d'Internet.

Configuration des dossiers comme cible de l'analyse antivirus

Par défaut, tous les dossiers de la TeraStation (y compris ceux des disques durs connectés) seront analysés. Suivez la procédure ci-dessous pour bloquer l'analyse de dossiers partagés spécifiques.

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

File Sharing

2 Cliquez sur la Mode de « Configuration des dossiers (Folder Setup) ».

Folder Setup

1 Folder(s)

3 Cliquez sur le dossier partagé que vous souhaitez exclure de l'analyse.
4 Si les options d'analyse sont sélectionnées dans l'onglet « Option 1 », le dossier partagé sera analysé par ces options. Pour exclure ces options de l'analyse, décochez les cases.

Remarque: Même si les options d'analyse sont sélectionnées dans les paramètres du dossier de quarantaine, ce dossier sera exclu de l'analyse antivirus.

Analyse antivirus

Trois types d'analyses antivirus sont disponibles :

• Analyse en temps réel

L'analyse antivirus se déroule en arrière-plan et analyse les fichiers lus et écrits. Il s'agit du type d'analyse par défaut. Votre TeraStation peut être ralentie si l'analyse en temps réelle est activée.

• Analyse programmée

Une analyse programmée est exécutée à intervalles réguliers, tous les mardis à 3 h par exemple.

• Analyse manuelle

Une analyse manuelle s'effectue lorsque vous la lancez. Procédez comme suit pour lancer une analyse manuelle.

1 Dans le menu de gauche de la page des paramètres Trend Micro NAS Security, sélectionnez [Options de scan (Scan Options)] - [Scan manuel (Manual Scan)].

2 Cliquez sur [Scan immédiat (Scan now)]. L'analyse antivirus débute.

Si un virus est détecté, l'utilisateur sera averti de deux manières :

• Le message d'alerte virus I34 s'affiche sur l'écran LCD. Lorsque le virus est supprimé du dossier de quarantaine, le message ne s'affiche plus. Si le logiciel antivirus est configuré de manière à supprimer automatiquement les virus du dossier de quarantaine, alors le message d'alerte virus I34 ne s'affiche pas.
• Si la notification par courrier électronique est activée dans Réglages, alors le logiciel antivirus adresse un courrier électronique à l'utilisateur pour lui indiquer qu'un virus a été détecté. Il est recommandé d'activer la notification par courrier électronique.

En fonction du nombre de fichiers présents sur votre TeraStation, l'analyse antivirus peut durer plusieurs heures.

Voici quelques estimations de durée des analyses :

10 000 fichiers : \~ 30 minutes

100 000 fichiers : \~ 5 heures

1 000 000 fichiers : \~ 50 heures

Remarques:

• Si le dossier de quarantaine ne dispose pas de l'espace suffisant, il est possible que les fichiers infectés ne puissent pas être déplacés dans ce dossier. Il arrive que le journal d'analyse de Trend Micro NAS Security identifie des fichiers infectés comme mis en quarantaine, même lorsque la mise en quarantaine n'a pas été effectuée. Dans ce cas, supprimez les fichiers non essentiels du dossier de quarantaine et exécutez à nouveau l'analyse antivirus.
• Si le volume du fichier infecté est important, il est possible que ce fichier ne puisse pas être délacé dans le dossier de quarantaine. Dans ce cas, consultez le journal d'analyse pour vérifier si la mise en quarantaine a bien été effectuée, et déplacez manuellement le fichier infecté dans le dossier de quarantaine.

Vérification du fichier-journal

Suivez la procédure ci-dessous pour vérifier le fichier journal de l'antivirus.

1 Dans le menu de gauche de la page des paramètres Trend Micro NAS Security, sélectionnez [Journaux (Logs)].

TREND MICRO | Trend Micro
	Summary
Summary
► Scan Options	System Informa
Scheduled Update	Product version:
► Logs	Scan Results fo
► Administration	Summary

2 Cliquez sur l'élément du journal que vous souhaitez vérifier.

3 Cliquez sur [Afficher le journal (Display Log)].

System Logs

La procédure de vérification du fichier-journal est maintenant terminée.

Aide en ligne

Pour plus d'informations concernant le logiciel antivirus, reportez-vous à l'aide en ligne. Suivez la procédure ci-dessous pour accéder à l'aide en ligne.

1 Dans le menu de droite de la page des paramètres Trend Micro NAS Security, sélectionnez [Aide (Help)] - [Sommaire et index (Contents and Index)].

2 L'aide en ligne s'ouvre.

L'aide en ligne est maintenant prête à être utilisée.

Notification par e-mail

Votre TeraStation peut envoyer vos rapports par courrier électronique tous les jours ou simplement en cas de modification des paramètres ou en cas d'erreur. Vous pouvez configurer les événements qui déclencheront des notifications à partir des fonctionnalités suivantes :

Quotas des disques, disques (internes, externes ou batterie de disques RAID), ventilateur, sauvegarde, réplication, reprise, antivirus, alerte système

Reportez-vous à l'aide contextuelle dans Réglages pour obtenir davantage d'informations, par exemple pour savoir à quel moment est envoyé l'e-mail de notification ou pour voir les différentes catégories de notifications.

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Positionnez l'interrupteur de notification par courrier électronique en position de sorte à activer la notification par courrier électronique.

Email Notification

3 Cliquez sur « Notification par e-mail (Email Notification) ».
4 Cliquez sur [Modifier (Edit)].
5 Entrez vos paramètres de serveur de messagerie ainsi que l'objet par défaut des e-mails de notification, et configurez les destinataires et l'heure à laquelle les e-mails de rapport seront envoyés. Cliquez sur [OK] pour envoyer un message électronique de test.

Si vous sélectionnez un autre type d'authentication que « Désactiver (Disable) » dans la liste déroulante, vous pouvez saisir l'adresse e-mail de l'expéditeur et les informations relatives au serveur de messagerie.

Email Notification * Required ? SMTP Server Address * : 192.168.11.200 SMTP Port * : 25 Sender Address * : Authentication Type: Disable POP3 Server Address: POP3 Port: 110 SSL/TLS: Disable Username: Password: Subject * : TeraStation Status Add Delete Select from List Recipient(s) * : Name Recipient(s) Class Select All Deselect All Send Daily Report at: 00 Hours OK Cancel

6 Pour modifier les événements associés aux rapports envoyés par e-mail, cliquez sur [Paramètres avancés de rapport (Advanced Report Settings)]. Dans l'écran qui s'affiche, sélectionnez ou désélectionnez les catégories.

Les e-mails de notification seront classés par ordre d'importance, tel que suit.

Catégories Details
Rapport journalier (Daily Report)	Décrit le statut de la TeraStation dans un rapport quotidien envoyé par e-mail.
Info	Envoie un e-mail de notification lorsqu’un événement se produit. Les rapports d’informations contiennent uniquement certaines données telles que la capacité des disques, le début ou la fin d’une tâche, etc.
Remarque (Notice)	Envoie un e-mail de notification lorsqu’un événement non critique se produit. Les rapports de mise en garde vous avertissent lorsqu’une défaillance se produit, mais que la fonctionnalité ou l’unité peut continuer à fonctionner normalement. Nous vous recommandons de prendre la mesure de correction qui s’impose dès que possible.
Erreur (Error)	Envoie un e-mail de notification lorsqu’un événement critique se produit. Les rapports d’erreur décrivent une défaillance critique qui entrave le bon fonctionnement d’une fonctionnalité ou d’une unité. Nous vous recommandons de prendre la mesure de correction qui s’impose sans attendre.

Sleep Mode

Pour économiser de l'énergie, vous pouvez préciser quand mettre en veille la TeraStation. Le disque et les voyants de l'unité s'arrêteront.

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur le minuteur de « Minuteur de mise en veille (Sleep Timer) ».

Sleep Timer

3 Cliquez sur [Modifier (Edit)].

4 Renseignez l'intervalle du minuteur, l'heure de sortie de veille et l'heure de mise en veille, puis cliquez sur [OK].

Sleep Timer Settings Timer 1 Schedule: Weekly Monday Tuesday Wednesday Thursday Friday Saturday Sunday Wake Up at: 07 Hours 00 Minutes Begin Sleep at: 22 Hours 00 Minutes Timer 2 Schedule: Disable Monday Tuesday Wednesday Thursday Friday Saturday Sunday Wake Up at: 16 Hours 00 Minutes Begin Sleep at: 01 Hours 00 Minutes Timer 3 Schedule: Disable Monday Tuesday Wednesday Thursday Friday Saturday Sunday Wake Up at: 07 Hours 00 Minutes Begin Sleep at: 10 Hours 00 Minutes OK Cancel

Remarques:

• Vous pouvez configurer jusqu'à trois minuteries.
• L'heure d'entrée en mode veille peut être configurée entre 12h et 3h45 le jour suivant. L'heure d'activation peut être définie de 0 h à 23 h 45. Si l'heure de mise en veille est ultérieure à 0 h, l'heure d'activation pourra se situer entre 4 h et 23 h 45.
• L'heure de mise en veille doit être configurée en même temps ou avant l'heure de mise en route.
• Si un minuteur est programmé pendant une vérification de disque, un formatage de disque, un processus ou une tâche de sauvegarde ou dans les 5 minutes qui suivent, la TeraStation ne passe pas en mode veille lorsque l'heure définie est atteinte.
• Si les horaires configurés dans la minuterie se superposent, l'opération sera réalisée en utilisant l'intervalle le plus long.
• Des exemples de paramètres de minuterie multiple sont indiqués ci-dessous :

Exemple 1 :

En cas de fonctionnement à 10h le mercredi

Minuterie 1 : Tous les jours 12h - 0h

Minuterie 2 : Non utilisé

Minuterie 3 : Non utilisé

Aucune opération n'est réalisée à 12h et l'unité passe en mode veille à 12h.

Exemple 2 :

En cas de fonctionnement à 10h le mercredi

Minuterie 1 : Tous les jours 9h - 18h

Minuterie 2 : Mercredi 10h - 20h

Minuterie 3 : Non utilisé

Tous les jours, sauf le mercredi, le fonctionnement normal débute à 9h et l'unité passe en mode veille à 18h. Le mercredi, l'unité passe en mode veille à 20h.

Exemple 3 :

En cas de fonctionnement à 10h le mercredi

Minuterie 1 : Tous les jours 9h - 18h

Minuterie 2 : Mercredi 10h - 1h le jour suivant

Minuterie 3 : Non utilisé

Tous les jours, sauf le mercredi, le fonctionnement normal débute à 9h et l'unité passe en mode veille à 18h. Le mercredi, le fonctionnement normal débute à 10h et l'unité passe en mode veille à 1h le jour suivant.

Exemple 4 :

En cas de fonctionnement à 10h le mercredi

Minuterie 1 : Tous les jours 9h - 18h

Minuterie 2 : Mercredi 7h30 - 22h

Minuterie 3 : Non utilisé

Tous les jours, sauf le mercredi, le fonctionnement normal débute à 9h et l'unité passe en mode veille à 18h. Le mercredi, le fonctionnement normal débute à 7h30 et l'unité passe en mode veille à 22h.

- Pour sortir manuellement la TeraStation du mode veille, maintenez appuyé le bouton d'alimentation durant 3 secondes.

Wake on LAN

La TeraStation prend en charge la fonction Wake-on-LAN, qui permet d'allumer l'unité à distance.

1 Dans Réglages, cliquez sur [Réseau (Network)].

2 Cliquez sur l'adresse « Adresse IP (IP Address) ».

IP Address LAN Port 1 192.168.10.9

3 Cliquez sur [Modifier (Edit)].

4 Activez l'option « Wake-on-LAN », puis cliquez sur [OK].

Wake-on-LAN: Enable Disable Gateway Owner: Assign automatically Default Gateway Address: 192.168.10.1 DNS Owner: Assign automatically Primary DNS Server: 192.168.10.1 Secondary DNS Server: Services Restarted After: 1 second(s) OK Cancel

L'option « Wake-on-LAN » est désormais activée. Lorsqu'elle est connectée au secteur et au réseau, vous pouvez allumer la TeraStation à distance.

Remarques:

• Après avoir reçu le paquet Wake-on-LAN, il faudra environ cinq minutes à la TeraStation pour être prête à l'emploi.
• Si une coupure de courant se produit alors que Wake-on-LAN est activé, la TeraStation redémarre automatiquement une fois le courant rétabli.
• Pour utiliser Wake-on-LAN, vous aurez besoin du logiciel Wake-on-LAN pour envoyer des paquets magiques. La TeraStation n'inclut pas de logiciel Wake-on-LAN.
• La TeraStation ne prend pas en charge l'utilisation de Wake-on-LAN et de l'agrégation de liens simultanément. Vous devrez utiliser l'une ou l'autre fonction, mais pas les deux en même temps.
• Si la TeraStation est connectée à un routeur sans fil Buffalo configuré pour l'accès à distance, alors elle pourra être allumée depuis l'extérieur du réseau local (depuis le réseau étendu du routeur). Pour utiliser cette fonctionnalité, connectez le routeur au port LAN 1 ou 2 de la TeraStation.

Onduleur (UPS, Uninterruptible Power Supply)

Si un onduleur (vendu séparément) est connecté, l'unité TeraStation peut être automatiquement arrêtée afin de protéger ses données en cas de coupure de courant.

La procédure de configuration d'un onduleur diffère selon le nombre de blocs d'alimentation installés sur votre unité TeraStation. En fonction de votre installation, suivez l'une des procédures ci-dessous pour votre unité TeraStation.

Un seul bloc d'alimentation est installé

1 Branchez le câble d'alimentation de l'onduleur sur une prise murale.
2 Branchez le câble d'alimentation de l'unité TeraStation à l'onduleur.
3 Branchez l'onduleur et la TeraStation.
4 Allumez l'onduleur, puis la TeraStation.
5 Dans Réglages, cliquez sur [Gestion (Management)].

6 Cliquez sur la droite de « Gestion de l'alimentation (Power Management) ».

7 Cliquez sur [Modifier (Edit)].

8 Configurez les paramètres souhaités, puis cliquez sur [OK].

Deux blocs d'alimentation sont installés

Si vous ajoutez plusieurs blocs d'alimentation à votre série TS51210RH, les configurations de connexion suivantes sont disponibles.

A. Démarrer l'unité TeraStation après le rétablissement de l'alimentation (Recommandé)

Branchez les deux câbles d'alimentation de l'unité TeraStation à un seul onduleur.

B. Accroître la redondance pour les pannes d'alimentation

Branchez l'un des câbles d'alimentation de l'unité TeraStation à l'onduleur, et l'autre sur la prise murale. Utilisez différents systèmes d'alimentation pour accroître la redondance.

Prise murale 2

Remarque: Avec cette configuration de connexion, l'option « Rallumer l'unité TeraStation après la reprise de l'alimentation (Wake Up TeraStation After Power Supply Recovers) » ne fonctionnera pas si elle est configurée.

C. Utiliser deux onduleurs

Branchez un câble d'alimentation à chacun des onduleurs. Utilisez différents systèmes d'alimentation pour accroître la redondance.

Cette configuration de connexion ne permet pas d'utiliser des onduleurs présentant le même type de connexion. L'un doit être un USB, et l'autre un onduleur à connexion série. L'onduleur à connexion série doit être converti en connexion USB à l'aide d'un câble convertisseur USB vers série.

1 Branchez l'onduleur et l'unité TeraStation tel qu'indiqué ci-dessus.
2 Allumez l'onduleur, puis la TeraStation.
3 Dans Réglages, cliquez sur [Gestion (Management)].

Management

4 Cliquez sur « Gestion de l'alimentation (Power Management) ».

Power Management

UPS not synced.

5 Cliquez sur [Modifier (Edit)].

6 Configurez les paramètres souhaités, puis cliquez sur [OK].

• Si votre TeraStation est connectée directement à l'onduleur, sélectionnez « Synchronisation avec l'onduleur connecté à cette unité TeraStation (Sync with UPS connected to this TeraStation) ». Si une autre TeraStation est connectée à l'onduleur, sélectionnez « Synchronisation avec un onduleur connecté à un autre NAS Buffalo sur le même réseau (Sync with UPS connected to another Buffalo NAS device on the same network) ». Après avoir effectué la sélection, saisissez l'adresse IP de la TeraStation qui sera la source de la synchronisation dans « Adresse IP de l'autre NAS Buffalo : (Other Buffalo NAS's IP Address) ».
• Si vous ne souhaitez pas brancher d'onduleur, sélectionner « - Pas de synchronisation avec l'onduleur (Do not synchronize with UPS) », ainsi que l'opération à exécuter si une panne de courant se produit. Si « Utiliser l'état le plus récent (Use last state) » est sélectionné dans « Restauration de l'alimentation CA (AC Power Recovery) », la TeraStation redémarrera sur l'état dans lequel elle fonctionnaît avant la coupure de courant. Si « Maintenir en arrêt (Stay off) » est sélectionné, la TeraStation restera éteinte après l'arrêt provoqué par le coupure de courant.
• Lorsque la TeraStation redémarre après un arrêt automatique (dû à une coupure de courant ou à un problème lié à l'alimentation), vérifiez que l'alimentation a été restaurée. Si la TeraStation est allumée alors qu'elle fonctionne toujours sur l'onduleur, sans que l'alimentation n'ait été restaurée, l'arrêt automatique ne s'effectue pas, même à l'issue du temps spécifié.
• Si l'alimentation de l'onduleur à la TeraStation est coupée et redémarrée lorsque la restauration de l'onduleur est activée, la TeraStation redémarre automatiquement.

Défaillance de l'alimentation

Vous pouvez configurer la TeraStation pour la mettre automatiquement hors tension en cas de panne de courant.

Remarque: Cette fonction est limitée aux unités de la série TS51210RH. Elle ne s'affiche pas dans les Réglages des autres modèles.

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur la Mode de « Gestion de l'alimentation (Power Management) ».

Power Management

UPS not synced.

3 Cliquez sur l'onglet [Défaillance de l'alimentation (Power Supply Failure)].

4 Cliquez sur [Modifier (Edit)].
5 Sélectionnez le nombre de minutes qui s'écoulent après la panne de courant, avant la mise hors tension de l'appareil, et cliquez sur [OK].

Vous pouvez utiliser deux câbles Ethernet pour établir deux voies de communication séparées offrant une redondance du port LAN afin d'améliorer la fiabilité des communications. L'utilisation de deux câbles Ethernet permet d'accéder à la TeraStation même si l'un des câbles est déconnecté.

Les modes d'agrégation de liens pouvant être configurés sur la TeraStation sont indiqués ci-dessous.

Mode d'agrégation de liens Caractéristiques
Sauvegarde active (Active-backup)	Seul un NIC esclave du lien est actif. Un autre esclave deviendra actif uniquement si le premier esclave est défaillant.
Agrégation de lien dynamique (Dynamic link aggregation)	Permet de créer des groupes d'agrégation qui partagent la vitesse du réseau et les paramètres de duplex. Utilise toutes les interfaces réseau esclaves dans le groupe d'agrégation actif conformément à la spécification 802.3ad.Remarque: Pour utiliser ce mode, un interrupteur intelligent spécifique prenant en charge IEEE 802.3ad est requis. Configurez tout d'abord LACP sur l'interrupteur.
TLB	Le trafic de paquets sur le réseau sortant est distribué selon la charge actuelle (par rapport à la vitesse) sur chaque esclave de l'interface réseau.
ALB	Le trafic des paquets entrants et sortants sur le réseau est distribué selon la charge actuelle, sur chaque esclave de l'interface réseau. L'équilibrage de charge reçue est effectué par la négociation ARP.

Remarque: Si la TeraStation est utilisée en tant que disque iSCSI, désactivez l'iSCSI avant de modifier les paramètres réseau tels que l'agrégation des liens. Accédez à [Stockage (Storage)] - [iSCSI] dans Réglages et placez l'interrupteur iSCSI en position éteint temporairement.

1 Utilisez un câble Ethernet pour relier le port LAN du concentrateur au port LAN de la TeraStation.

Remarques:

• Pour le moment, ne reliez pas le second câble Ethernet à la TeraStation.
- Si vous utilisez un interrupteur intelligent, configurez tout d'abord les ports LAN sur l'interrupteur, avant de les connecter à la TeraStation.

2 Dans Réglages, cliquez sur [Réseau (Network)].

Network

3 Cliquez sur « Port Trunking ».

4 Sélectionnez le port LAN à utiliser ainsi que l'agrégation de liens.

5 Sélectionnez le mode d'agrégation de liens et cliquez sur [OK].

6 Connectez le port LAN du concentrateur au port LAN de la TeraStation à l'aide du second câble LAN. Si vous utilisez un interrupteur intelligent, connectez-le au port LAN configuré pour l'agrégation de liens.

7 Redémarrez la TeraStation avant de l'utiliser.

Fichiers hors connexion

La fonctionnalité « fichiers hors ligne » incluse dans les nombreuses versions de Windows peut être utilisée avec les fichiers de la TeraStation. Vous pourrez travailler sur les fichiers enregistrés sur la TeraStation même si votre PC est déconnecté du réseau. Lorsque vous vous connectez au réseau, les fichiers mis à jour sont écrits et synchronisés. Suivez la procédure ci-après pour configurer les fichiers hors connexion.

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur « Configuration des dossiers (Folder Setup) ».

3 Cliquez sur le dossier partagé pour les fichiers hors connexion.

4 Sélectionnez « Mise en cache manuelle des documents (Manual caching of documents) », « Mise en cache automatique des documents (Automatic caching of documents) » ou « Mise en cache automatique des programmes et des documents (Automatic caching of programs and documents) » dans l'onglet « Option 1 », puis cliquez sur [OK].

• « Mise en cache manuelle des documents » - L'utilisateur sélectionne les fichiers à masquer.

• « Mise en cache automatique des documents » - Les fichiers ouverts peuvent être automatiquement masqués pour l'utilisation hors ligne. Les versions précédentes des fichiers qui ne sont pas synchronisées seront automatiquement remplacées par les dernières versions.

• « Mise en cache automatique des programmes et des documents » - Les fichiers et programmes ouverts peuvent être masqués automatiquement pour l'utilisation hors ligne. Les anciennes versions des fichiers et des applications exécutées depuis le réseau, et qui n'ont pas été synchronisées, sont automatiquement remplacées par les dernières versions des fichiers et des applications.
  5 Effectuez un clic-droit sur l'icône du dossier partagé de la TeraStation pour lequel vous avez défini la fonction hors connexion, puis cliquez sur [Toujours disponible hors connexion (Always available offline)]. Si l'assistant de fichiers hors ligne s'ouvre, suivez la procédure à l'écran.
  6 Une fois les paramètres hors connexion et les paramètres de synchronisation configurés, les fichiers et les dossiers configurés apparaîtront comme indiqué ci-dessous :

offline_test

7 Si l'ordinateur est déconnecté du réseau après la synchronisation, la fonctionnalité « fichier hors connexion » peut être utilisée.

Les fichiers hors connexion sont accessibles pour le Universal Naming Convention (UNC) là où les données ont été sauvegardées.

Remarque: Si vous ne parvenez pas à accéder aux fichiers hors connexion, suivez la procédure ci-dessous :

(1) Reconnectez l'orYdinateur au réseau.
(2) Dans Panneau de contrôle, modifiez la vue en vue icône et cliquez sur [Centre de synchronisation (Sync Center)]. Cliquez sur [Synchroniser tout (Sync All)] pour synchroniser tous les fichiers hors ligne.
(3) Déconnectez l'ordinateur du réseau et vérifiez que vous pouvez accéder aux fichiers hors connexion.

Accès depuis un client NFS

Remarque: (Clients aux États-Unis uniquement) L'assistance technique de Buffalo peut vous aider à configurer les paramètres NFS sur votre TeraStation et prendre en charge les clients VMware et Windows, mais ne fournit pas d'assistance pour la configuration des clients Linux ou autres clients UNIX. Il existe de nombreux types d'UNIX et les procédures pour la configuration NFS varient considérablement. Pour obtenir de l'aide pour la configuration de votre NetWare, Linux ou pour toute assistance NFS sur les autres clients UNIX, veuillez consulter la documentation et l'assistance technique de chacun d'eux.

1 Dans Réglages, cliquez sur [Partage de fichiers (File Sharing)].

2 Cliquez sur la Mode de « Configuration des dossiers (Folder Setup) ».

3 Sélectionnez le dossier partagé qui sera accessible pour le client NFS.
4 Sous « LAN Support du protocole (LAN Protocol Support) », sélectionnez « NFS » dans l'onglet « Basique (Basic) », puis cliquez sur [OK].

Notez le chemin d'accès NFS. Vous en aurez besoin pour accéder aux données depuis un client NFS.

5 Cliquez sur [Fermer (Close)].

6 Positionnez l'interrupteur NFS en position de sorte à activer NFS.

NFS

7 Cliquez sur « NFS ».

8 Cliquez sur l'onglet [Paramètres client (Client Settings)].

9 Cliquez sur [Ajouter (Add)].

Remarque: Pour supprimer un client, sélectionnez les cases correspondant aux clients dans les listes, puis cliquez sur [Supprimer (Delete)].

10 Entrez le nom d'hôte et l'adresse IP du client NFS, puis cliquez sur [OK]. Pour accéder au dossier partagé, vous devez ajouter des clients NFS.

11 Cliquez sur l'onglet [Règles NFS (NFS Rules)].

12 Cliquez sur [Ajouter (Add)].

13 Sélectionnez le dossier pour lequel vous souhaiter restreindre l'accès et entrez les clients pour lesquels l'accès sera restreint dans le champ « Hôtes (Hosts) » Les clients peuvent être saisis par leur nom d'hôte, leur adresse IP ou une plage d'adresses IP. Les métacaractères sont pris en charge. Séparez les entrées multiples par des virgules. Vous pouvez attribuer un accès en lecture seule ou en lecture et écriture aux clients répertoriés. Les règles définies remplacent tous les paramètres choisis dans l'onglet [Service (Services)].

14 Cliquez sur [OK].

Remarques:

• Pour restreindre l'accès NFS à un réseau spécifique ou à un client précis, accédez à [Partage de fichiers (File Sharing)] - [NFS] - [Service (Services)] puis cliquez sur [Modifier (Edit)]. Saisissez l'adresse du réseau. Par exemple, si votre masque de sous-réseau local possède un routeur à 192.168.1.1 et des clients avec des adresses IP comprises entre 192.168.1.2 et 192.168.1.48 avec un masque de sous-réseau 255.255.255.0, alors l'adresse « Adresse réseau public (Public Network Address) » sera 192.168.1.0 et le masque de sous-réseau « Masque de sous-réseau public (Public Subnet Mask) » sera 255.255.255.0. Cela signifiera que seuls les clients de ce réseau local pourront accéder au partage NFS. Si les paramètres par défaut sont utilisés (0.0.0.0 pour l'adresse réseau publique et le masque de sous-réseau public), alors l'accès au partage NFS ne sera pas restreint.
• Si vous configurez « Autorisation invité (Guest Permission) » sur « Forcé (Forced) » dans la fenêtre [Règles NFS (NFS Rules)] - [Ajouter (Add)], lorsque les données sont écrites à partir des clients NFS, l'ID utilisateur et l'ID de groupe doivent être 65534. Ce paramètre est recommandé pour le protocole SMB et les autres protocoles. Ceci est recommandé pour les protocoles SMB et autres également. Utilisez l'option « Ignoré (Ignored) » si la TeraStation autorise uniquement la connexion NFS.

Commandes de montage NFS

Saisissez la commande de connexion pour accéder au dossier partagé depuis le client NFS. La commande de connexion dépend de votre opérateur système. Les exemples ci-dessus considèrent que l'adresse IP de votre TeraStation est 192.168.11.10, que « /mnt/array1/share » est le chemin d'accès NFS souhaité et que « /mnt/nas » ou la lettre du disque « z » est le point de connexion.

Sous Linux :

mount -t nfs 192.168.11.10:/mnt/array1/share /mnt/nas

Depuis le Service Windows pour Unix 3.5 :

mount 192.168.11.10:/mnt/array1/share z:

Remarque: Il est impossible d'accéder à un dossier partagé dont le nom contient des caractères multioctets.

Pour Solaris 10 :

mount -F nfs 192.168.11.10:/mnt/array1/share /mnt/nas

Pour macOS :

mount -t nfs -o resvport 192.168.11.10:/mnt/array1/share /mnt/nas

Crypter la transmission de données

Cryptage des données de Réglages

Toutes les communications avec Réglages peuvent utiliser le cryptage SSL si vous accédez à la page Réglages en modifiant « http:// » par « https:// » dans la barre d'adresse du navigateur ou en cliquant sur [Connexion sécurisée (Secure Connection)] dans la fenêtre de connexion. Une fois connecté à l'aide de la connexion HTTPS, si vous souhaitez désactiver le cryptage SSL, cliquez sur [Connexion normale (Normal Connection)] dans la fenêtre de connexion.

Cryptage des données pour le transfert via FTP

Vous pouvez crypter les mots de passe à l'aide des protocoles SSH pour une communication via FTP sécurisée. Ouvrez les paramètres du dossier partagé, puis sous « LAN Support du protocole (LAN Protocol Support) », sélectionnez « SFTP » dans l'onglet « Basique (Basic) » et cliquez sur [OK]. Vous devez également activer le service SFTP en positionnant l'interrupteur SFTP sur activé dans « Partage de fichiers (File Sharing) ».

Clés SSL

Les clés SSL sont utilisées lors de l'utilisation des écrans de configuration et pour la communication FTP. Le cryptage SSL (Secure Socket Layer) est un cryptage du type clé de cryptage public. De manière générale, le chiffrement SSL est géré par les deux fichiers ci-dessous :

La TeraStation envoie un fichier à un ordinateur et l'ordinateur l'utilise pour réaliser le cryptage. La TeraStation reçoit les données cryptées et utilise la clé privée « server.key » pour décrypter les données.

En SSL, cette clé contient le certificat du serveur et, en fonction de votre environnement, une vérification peut être réalisée afin de déterminer la fiabilité du certificat. Le certificat de serveur, inclus dans les paramètres par défaut de la TeraStation, a été créé par Buffalo. Dans certains cas, un message d'avertissement relatif au certificat de sécurité peut s'afficher dans votre navigateur ou dans un autre logiciel de sécurité. Ignorez ce message et poursuivez.

server.key (clé SSL privée)

Ce fichier est couplé au fichier server.crt (certificat du serveur). Il est requis pour décrypter les données cryptées par le certificat du serveur et normalement, il n'est pas diffusé.

Remarque: La phrase secrète de la clé privée doit être supprimée avant d'importer la TeraStation.

Mettre à jour les fichiers de la Clé SSL

Pour mettre à jour un certificat de serveur et une clé privée pour SSL, procédez comme suit.

1 Dans Réglages, cliquez sur [Gestion (Management)].
2 Cliquez sur [SSL].
3 Enregistrez la « server.key » sous « Clé secrète (Secret Key) » et le « server.crt » sous « Certificat de serveur (.crt) (Server Certificate (.crt)) », puis cliquez sur [Importer (Import)].

Remarques:

- Placez les fichiers de clé SSL(server.key, server.crt) directement sous la racine C du disque. Il est possible que les fichiers de clé SSL ne puissent pas être mis à jour s'ils sont placés dans des dossiers ou ont un chemin d'accès contenant des caractères multioctets.

• Si Réglages ne s'affiche pas après la mise à jour, réinitialisez les paramètres de la TeraStation.
  • La mise à jour du microprogramme réinitialise une clé SSL.

SNMP

Si SNMP est activé, vous pouvez parcourir votre TeraStation à partir d'un logiciel de gestion du réseau compatible SNMP.

1 Dans Réglages, cliquez sur [Réseau (Network)].

Network

2 Cliquez sur « SNMP ».

SNMP SNMP

3 Cliquez sur [Modifier (Edit)].
4 Précisez si vous souhaitez utiliser SNMP v2 ou v3.

SNMP Settings * Required ? Use SNMPv2 SNMP Community Name * : TeraStation Trap Notify: ○ Enable ○ Disable Trap Settings Trap Notify Community Name * Trap Notify IP Address * Use SNMPv3 Username * : snmp Authentication and Encryption SHA / AES Method: Authentication and Encryption Password * Password (Confirm) * : OK Cancel

5 Configurez les paramètres souhaités, puis cliquez sur [OK].

Positionnez l'interrupteur SNMP en position de sorte à activer SNMP.

7 Le protocole SNMP a été configuré pour la TeraStation. Pour une utilisation plus poussée, configurez votre gestionnaire réseau compatible SNMP à l'aide du fichier MIB spécifique à Buffalo. Le fichier MIB est disponible sur le site Web de Buffalo.

La procédure de configuration diffère selon le logiciel de client SNMP utilisé. Pour obtenir des informations détaillées sur la configuration du logiciel client, consultez l'aide correspondante ou le manuel inclus dans le logiciel.

Sauvegarde et application des paramètres

Les paramètres de la TeraStation peuvent être sauvegardés sur un disque USB et restaurés sur une autre TeraStation de la même série. Utilisez cette fonction pour sauvegarder et copier les paramètres sur une nouvelle TeraStation.

Notez la configuration des disques (nombre de disques, RAID, LVM, etc.), de la TeraStation dont vous avez sauvegardé les paramètres. Avant d'appliquer ces paramètres, assurez-vous que toutes les TeraStation auxquelles vous les appliquez ont exactement la même configuration de disques. Si la configuration du disque est différente, cela peut provoquer un comportement inattendu.

Les paramètres suivants ne sont pas enregistrés ou restaurés :

Catégorie Paramètres
Partage de fichiers (File Sharing)	Paramètres de restriction d'accès aux sous-dossiers dans les dossiers partagés
	Tous les paramètres pour les disques USB
Stockage (Storage)	Tous les paramètres dans « Disques (Drives) »
	Tous les paramètres dans « Gestionnaire de volumes logiques (LVM) »
	Tous les paramètres dans « iSCSI »
	Informations relatives au disque USB
Prise en charge du service Web (Web Services)	Paramètres de tâche de Dropbox Sync
Réseau (Network)	Tous les paramètres, excepté ceux relatifs aux restrictions de ports de service, au Wake-on-LAN et à la taille des MTU dans « Adresse IP (IP Address) »
	Tous les paramètres dans « Port Trunking »
Sauvegarde (Backup) Tous les	paramètres dans « Reprise (Failover) »
Gestion (Management)	Le nom d'hôte de la TeraStation
	Tous les paramètres dans « Gestion de l'alimentation (Power Management) »
	Tous les paramètres dans « SSL »
	Langue d'affichage dans Réglages

Enregistrement des paramètres

1 Insérez un périphérique de stockage USB (non inclus) d'au moins 1 Go dans un port USB de la TeraStation. Remarque: Toutes les données du disque USB seront effacées !
2 Dans Réglages, cliquez sur [Gestion (Management)].

Management

3 Cliquez sur « Gestion de la configuration (Configuration Management) ».

4 Depuis « Disque USB cible (Target USB Drive) », sélectionnez le disque USB à connecter au port USB de la TeraStation.

5 Sélectionnez l'option « Enregistrer les paramètres sur un disque USB (Save current configuration to a USB drive) », puis cliquez [Exécuter (Execute)].
6 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK]. La TeraStation enregistre les paramètres.
7 Une fois l'enregistrement des paramètres terminé, cliquez sur [OK].

Dépannage :

Si l'enregistrement des paramètres sur le disque USB a échoué, vous pouvez recevoir un message d'erreur tel que « Impossible d'exécuter l'opération indiquée. (The specified operation cannot be executed.) ». Vérifiez ce qui suit :

• Le disque USB dispose d'une capacité de 1 Go minimum.
• Le disque USB n'est pas protégé en écriture.
• La reprise est configurée sur la TeraStation.

Application des paramètres

Les paramètres enregistrés peuvent être appliqués à une autre TeraStation de la même série. Si vous appliquez les paramètres à une autre TeraStation, la version actuelle du microprogramme de l'unité sera modifiée et deviendra la version utilisée lors de l'enregistrement des paramètres.

Remarque: En fonction du modèle de votre TeraStation et de la version du microprogramme, il est possible que les paramètres enregistrés ne puissent pas être appliqués depuis un disque USB contenant ces paramètres s'ils proviennent d'une unité exécutant une des versions antérieures du microprogramme décrites ci-dessous. Dans ce cas, créez à nouveau le disque USB de restauration des paramètres à l'aide de l'unité exécutant la dernière version du microprogramme.

Par exemple, si vous avez créé un disque USB contenant les paramètres de la TeraStation de la série TS5410DN exécutant la version 3.00 du microprogramme, et que vous avez essayé d'appliquer ces paramètres à une TeraStation de la série TS5810DN, ceux-ci ne peuvent pas être appliqués depuis le disque USB, car ils auraient dû être créés sur une unité exécutant la version 3.20 du microprogramme ou un version supérieure pour les TeraStation de série TS5810DN.

Modèle de TeraStation Version non transférable Version transférable
Série TS5810DN Version 3.12 ou antérieure Version 3.20 ou supérieure
Série TS51210RH Version 3.00 ou antérieure Version 3.02 ou supérieure
Séries TS5210DN, TS5210DF,TS5410DN, TS5410RN	Version 3.00 ou antérieure Version 3.03 ou supérieure

1 Connectez le disque USB contenant les paramètres enregistrés sur un port USB de la TeraStation.
2 Dans Réglages, cliquez sur [Gestion (Management)].

Management

3 Cliquez sur « Gestion de la configuration (Configuration Management) ».

4 Depuis « Disque USB cible (Target USB Drive) », sélectionnez le disque USB à connecter au port USB de la TeraStation.

5 Sélectionnez l'option « Transférer les paramètres à partir d'un disque USB (Transfer settings from a USB drive) », puis cliquez [Exécuter (Execute)].
6 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK]. La TeraStation applique les paramètres.
7 Une fois les paramètres appliqués, actualisez votre navigateur et reconnectez-vous à Réglages.

Transférer les paramètres d'une autre TeraStation

Vous pouvez transférer les paramètres enregistrés sur une TeraStation d'une autre série, vers votre TeraStation. Il est possible de transférer les paramètres suivants :

• Dossiers partagés créés à partir de « Partage de fichiers (File Sharing) »- « Configuration des dossiers (Folder Setup) »
• Restrictions d'accès
• Utilisateurs

- Groupes

Remarque: Cette fonctionnalité est actuellement prise en charge uniquement par les séries TeraStation commercialisées à partir d'août 2016. Les dernières informations relatives à la compatibilité seront disponibles sur le site Web de Buffalo.

• Séries TS-X, microprogramme version 1.58 ou supérieure
  • Série TS3000
  • Série TS4000
  • Série TS5000
• Série TS3010
• Série TS5010

Création d'un fichier de configuration (.nas config)

Procédure pour les séries TS-X

Pour transférer les paramètres des TeraStation de série TS-X, vous devez créer un fichier de configuration à l'aide du logiciel « NS-SHFT ». Le logiciel « NS-SHFT » peut être téléchargé depuis le site Internet de Buffalo.

Pour connaître la procédure de création du fichier de configuration, consultez le guide d'utilisation NS-SHFT

Procédure pour les TeraStation autres que les séries TS-X

Pour créer un fichier de configuration sur une TeraStation d'une autre série que les TS-X, procédez comme suit.

1 Consultez le guide d'utilisation de la TeraStation dont vous voulez transférer les paramètres afin de savoir comment enregistrer les paramètres sur un disque USB.
2 Lorsque vous connectez le disque USB à la TeraStation dont vous avez enregistré les paramètres à l'étape précédente, accédez au dossier partagé « usbdisk x ». Le « x » dans le nom du dossier correspond au numéro de port USB auquel vous avez connecté le disque.
3 Copiez et collez le fichier .nas_config à l'emplacement désiré sur votre ordinateur.

Transfert des paramètres.

Suivez la procédure ci-dessous pour transférer des paramètres depuis une TeraStation d'une autre série.

1 Avant de transférer des restrictions d'accès avec des utilisateurs du domaine Active Directory, assurez-vous que les TeraStation servant de destination au transfert sont reliées au même contrôleur de domaine. Pour que l'unité rejoigne le réseau du domaine, suivez la procédure décrite à la section « Active Directory » du chapitre 3. Si vous n'avez pas configuré de restrictions d'accès avec des utilisateurs du domaine Active Directory, passez à l'étape suivante.

2 Dans Réglages, cliquez sur [Gestion (Management)].

3 Cliquez sur « Gestion de la configuration (Configuration Management) ».

4 Cliquez sur [Parcourir (Browse)] et sélectionnez le fichier de configuration (.nas_config) qui a été créé avec une autre TeraStation.

Si le fichier de configuration a été créé avec un mot de passe, saisissez-le dans la case « Mot de passe (Password) ».

5 Cliquez sur [Importer (Import)].
6 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
7 Une fois la configuration de transfert terminée, cliquez sur [OK].

Remarques:

• Si la TeraStation de destination du transfert contient des dossiers partagés, des utilisateurs et des groupes partageant le même nom que les paramètres transférés, les paramètres existants seront écrasés.
• Si les TeraStation de destination du transfert possèdent déjà des dossiers partagés, utilisateurs et groupes, il est possible que les paramètres transférés excèdent le nombre maximum de dossiers partagés, utilisateurs ou groupes autorisés. Au terme du transfert, ouvrez Réglages et vérifiez que tous les paramètres ont été bien transférés.

Rétablissement des paramètres d'usine par défaut

Réinitialisation depuis Réglages

Pour rétablir les paramètres par défaut de la TeraStation depuis Réglages, procédez comme suit :

1 Dans Réglages, cliquez sur [Gestion (Management)].

2 Cliquez sur « Rétablir/formater (Restore/Erase) ».

Restore/Erase

3 Cliquez sur [Exécuter l'initialisation de l'unité TeraStation (Initialize TeraStation)].

Restore

4 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

5 La restauration des paramètres d'usine par défaut débutera. Fermez le navigateur, puis attendez que l'initialisation soit terminée.

Réinitialisation à l'aide du disque USB

Un disque de réinitialisation restaurera les paramètres par défaut de votre TeraStation. Vous pouvez les réinitialiser sans accéder aux Réglages. Suivez la procédure suivante pour créer un disque de réinitialisation.

Remarques:

• La réinitialisation des paramètres à l'aide d'un disque USB est disponible pour l'unité TeraStation qui a créé le disque de réinitialisation.
• Normalement, la création et l'utilisation d'un disque de réinitialisation n'affecteront pas les données de la TeraStation. Pensez néanmoins à sauvegarder vos données régulièrement.
• Ce disque USB peut être utilisé pour restaurer le système si votre TeraStation ne démarre plus. Dans ce cas, si la partition des données est endommagée, toutes les données seront effacées pendant le processus de restauration.

Création d'un disque de réinitialisation

1 Insérez un périphérique de stockage USB (non inclus) d'au moins 1 Go dans un port USB de la TeraStation. Remarque: Toutes les données du disque USB seront effacées !
2 Dans Réglages, cliquez sur [Gestion (Management)].

Management

3 Cliquez sur « Gestion de la configuration (Configuration Management) ».

4 Depuis « Disque USB cible (Target USB Drive) », sélectionnez le disque USB à connecter au port USB de la TeraStation.

5 Sélectionnez « Créer un disque USB de réinitialisation (Create a USB drive for initializing settings) », puis cliquez sur [Exécuter (Execute)].
6 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK]. La TeraStation va maintenant créer le disque de restauration. Cela prendra une minute environ.
7 Une fois la création du disque USB d'initialisation terminée, actualisez votre navigateur et reconnectez-vous à Réglages.

Réinitialisation à l'aide du disque USB

Suivez la procédure ci-dessous pour réinitialiser les paramètres de votre TeraStation à l'aide d'un disque USB tel que créé ci-dessus.

Remarque: Si vous utilisez le disque de restauration pour la réinitialisation, la version actuelle du microprogramme sera modifiée et deviendra la version utilisée lors de la création du disque de restauration.

1 Pour mettre hors tension la TeraStation, maintenez le bouton d'alimentation appuyé pendant 3 secondes.
2 Insérez le disque USB dans un port USB de la TeraStation. Vérifiez qu'aucun autre disque USB n'est actuellement connecté à la TeraStation.
3 Allumez la TeraStation tout en maintenant le bouton Fonction enfoncé.
4 Lorsque le message I41 apparaît sur l'écran LCD, appuyez sur le bouton Fonction
5 Plusieurs secondes sont nécessaires à la réinitialisation. La TeraStation redémarre une fois la réinitialisation terminée.

Déconnectez le périphérique USB avant de le retirer. Reportez-vous à la section « Déconnexion des disques durs » au chapitre 4 pour consulter la procédure concernant la déconnexion des disques.

Réinitialisation du mot de passe administrateur

Si vous ne parvenez pas à accéder à Réglages, car vous avez oublié votre nom d'utilisateur ou votre mot de passe administrateur, ou des paramètres réseau incorrects ont été configuré, réinitialisez les paramètres en maintenant appuyé durant 3 secondes le bouton de réinitialisation situé à l'avant (voir le schéma de la TeraStation dans le chapitre 1). Normalement, cela devrait permettre de réinitialiser l'identifiant et le mot de passe de l'administrateur, la configuration réseau, la clé SSL et les paramètres du port de sécurité d'après leurs valeurs d'usine par défaut. Vous pouvez désactiver ce bouton dans Réglages. Pour ce faire, accédez à [Gestion (Management)] - [Rétablir/formater (Restore/Erase)] - [Modifier (Edit)] dans « Paramètres du bouton Init (Init Button Settings) », puis

sélectionnez « Conserver le mot de passe admin actuel (Keep current admin username and password) » et cliquez sur [OK].

Logs

Affichage des journaux de la TeraStation

Suivez la procédure ci-dessous pour vérifier le fichier journal de la TeraStation.

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur le « Journaux (Logs) ».

Logs

3 Sélectionnez un fichier journal à enregistrer.

Le journal des opérations de fichiers stocke les opérations de fichiers effectuées sur des disques internes. Les opérations de fichiers sur les disques USB ne sont pas conservées dans un fichier journal.

Remarque: Tous les fichiers-journaux sont encodés au format UTF-8. Pour qu'ils s'affichent correctement, modifiez le codage du logiciel en « UTF-8 ».

Transfert des fichiers journaux vers le serveur Syslog

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur « Journaux (Logs) ».

Logs

3 Cliquez sur [Modifier (Edit)].
4 Activez « Transfert Syslog (Syslog Transfer) ».

5 Entrez l'adresse IP du serveur syslog vers lequel vous souhaitez transférer les fichiers journaux.
6 Sélectionnez le type de fichier journal que vous souhaitez transférer dans « Informations de journal (Logs to Transfer) ».

Création d'un lien vers les fichiers journaux dans le dossier partagé

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur « Journaux (Logs) ».

Logs

3 Cliquez sur [Modifier (Edit)].

4 Activez « Partager le lien vers les journaux (Share Link to Logs) ».

5 Cliquez sur [Parcourir (Browse)] et sélectionnez le dossier partagé où le lien sera créé dans « Dossier partagé cible (Target Shared Folder) ». Cliquez sur [OK].

Sous le dossier partagé, un dossier nommé « system_log » contient maintenant les fichiers journaux.

Mise à jour du microprogramme

Si un nouveau microprogramme est disponible, un message s'affiche au démarrage de la TeraStation. Vous pouvez mettre à jour le microprogramme manuellement ou automatiquement.

Remarques:

• Si l'option LVM est activée sur tous les disques et toutes les batteries de disques RAID de la TeraStation, mais qu'aucun volume LVM n'a été créé, vous ne pourrez pas actualiser le microprogramme depuis Réglages.
• Réglages ne sera pas disponible lorsque le microprogramme sera en cours de mise à jour. N'essayez pas d'accéder aux Réglages depuis un autre ordinateur jusqu'à ce que la mise à jour soit terminée.

Mise à jour manuelle

1 Dans Réglages, cliquez sur [Gestion (Management)].

2 Cliquez sur le « Mise à jour (Update) ».

3 Cliquez sur [Installer la mise à jour (Install Update)].
4 Une fois la mise à jour du microprogramme terminée, actualisez votre navigateur et reconnectez-vous à Réglages.

Vous pouvez également télécharger le microprogramme le plus récent depuis le site Web de Buffalo.

Mise à jour automatique

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur « Mise à jour (Update) ».

Update

3 Cliquez sur [Modifier (Edit)].

4 Sélectionnez « Mise à jour automatique du microprogramme (Update the firmware automatically) », puis cliquez sur [OK].

Vous pouvez également choisir de planifier des mises à jour à une heure spécifique.

Envoi d'un rapport d'utilisation

Dans l'objectif de mettre à jour les microprogrammes ou d'améliorer l'utilisation de ses produits, il est possible que Buffalo vous demande d'envoyer des données concernant votre environnement et votre utilisation, telles que le nombre de dossiers partagés et d'ordinateurs clients, ou les informations S.M.A.R.T. Les données ainsi collectées seront utilisées exclusivement pour améliorer la stabilité des futurs microprogrammes et le développement des produits.

Si vous ne souhaitez pas nous envoyer ces données, suivez la procédure ci-dessous pour désactiver l'envoi des rapports d'utilisation.

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur « Mise à jour (Update) ».

Update

3 Cliquez sur [Modifier (Edit)].

4 Désactivez « Envoyer un rapport d'utilisation à Buffalo (Send Usage Feedback to Buffalo) ».

Nom, date, heure et langue

Configurez le nom d'hôte, la date, l'heure et la langue de la TeraStation comme indiqué ci-dessous.

Remarque: Si la TeraStation est utilisée avec un disque iSCSI, pour modifier ses paramètres, accédez à [Stockage (Storage)] - [iSCSI] dans Réglages, et positionnez l'interrupteur iSCSI sur éteint emporairement, avant de modifier les paramètres.

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur « Nom/Heure/Langue (Name/Time/Language) ».

Name/Time/Language

3 Cliquez sur [Modifier (Edit)].
4 Cliquez sur l'onglet [Nom (Name)], puis saisissez le nom et la description de la TeraStation.

Name/Time/Language * Required ? Name Time Language Management Information Name*: TS5410D08C Description: TeraStation OK Cancel

5 Cliquez sur l'onglet [Heure (Time)]. Activez le serveur NTP et sélectionnez « Utiliser le serveur NTP par défaut (Use default NTP server) ». Si vous désactivez la fonction NTP, sélectionnez [Utiliser l'heure locale (Use Local Date/Time)] pour utiliser les paramètres d'horodatage de votre ordinateur sur la TeraStation.

Name/Time/Language * Required ? Name Time Language Management Information Date/Time Source: Enable NTP IP Address * : ntp.jst.mfeed.ad.jp ✓ Use default NTP server NTP Synchronization Frequency: Daily Disable Date * : 10/25/2016 Time * : 15 : 16 : 58 Use Local Date/Time Time Zone: (UTC-06:00) Central Time (US & Canada) OK Cancel

Par défaut, la TeraStation ajuste son horloge automatiquement en utilisant un serveur NTP par défaut. Ce serveur NTP appartient à Internet Multi Feed Inc. Pour plus d'informations, consultez le site http://www.jst.mfeed.ad.jp.

Pour utiliser un serveur NTP différent, décochez la case « Utiliser le serveur NTP par défaut (Use default NTP server) » et entrez l'adresse IP ou le nom d'hôte du nouveau NTP, puis cliquez sur [OK]. Si un serveur NTP est spécifié à partir de son nom au lieu de son adresse IP, vérifiez que le serveur DNS est configuré pour la TeraStation.

Remarque: Les horloges internes de la TeraStation et des autres périphériques de votre réseau peuvent fonctionner à des vitesses légèrement différentes. Sur le long terme, les périphériques de votre réseau peuvent afficher des heures quelque peu différentes, ce qui peut à son tour engendrer des problèmes sur le réseau. Si les horloges de votre réseau varient de plus de 5 minutes, un comportement inattendu peut survenir. Pour de meilleurs résultats, veillez à ce que toutes les horloges de votre réseau restent à la même heure en les réglant régulièrement, ou utilisez un serveur NTP pour toutes les corriger automatiquement.

6 Cliquez sur l'onglet [Langue (Language)]. Sélectionnez la langue à utiliser, puis cliquez sur [OK].

Remarque: Cet onglet modifie la langue utilisée par la TeraStation pour la notification par e-mail et d'autres fonctions. Pour modifier la langue affichée dans les Réglages, accédez aux Paramètres avancés ou à Administration facile et cliquez sur [Langue (Language)] dans la barre de menu. Choisissez la langue souhaitée dans la liste déroulante.

Alertes sonores

Vous pouvez configurer la TeraStation pour qu'elle émette un signal sonore lorsque certaines erreurs se produisent.

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur « Notifications ».

Notifications

3 Cliquez sur [Modifier (Edit)].
4 Cliquez sur l'onglet [Alerte sonore (Alert Sound)].

5 Sélectionnez les déclencheurs du signal sonore, puis cliquez sur [OK].

Vous pouvez configurer le panneau LCD et les voyants LED sur la TeraStation.

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur « Notifications ».

Notifications

3 Cliquez sur [Modifier (Edit)].
4 Cliquez sur l'onglet [Panneau avant (Front Panel)].

5 Configurez vos paramètres, puis cliquez sur [OK].

Si votre TeraStation est connectée au réseau via un serveur proxy, nous vous recommandons de configurer les paramètres de serveur proxy. Si vous ne configurez pas les paramètres proxy, les mises à jour du microprogramme à partir des Réglages ne fonctionneront pas. Pour configurer les paramètres, suivez la procédure décrite ci-dessous.

1 Dans Réglages, cliquez sur [Réseau (Network)].

2 Cliquez sur le « Serveur proxy (Proxy Server) ».

Proxy Server

3 Activez « Serveur proxy (Proxy Server) ».

4 Entrez l'adresse IP ou le nom d'hôte du serveur proxy, le numéro de port, le nom d'utilisateur et le mot de passe, puis cliquez sur [OK].

Une fois les paramètres du serveur proxy configurés, vous pouvez utiliser ces paramètres pour d'autres services Web, tels que le stockage sur le Cloud ou Dropbox Sync, en sélectionnant l'option « Paramètres configurés (Configured settings) » sur chacune des pages de paramètres.

Trames jumbo

Vous pouvez optimiser vos performances réseau si vos autres périphériques réseau prennent en charge les trames jumbo.

1 Dans Réglages, cliquez sur [Réseau (Network)].

2 Cliquez sur « Adresse IP (IP Address) ».

IP IP Address LAN Port 1 192.168.10.9

3 Cliquez sur [Modifier (Edit)].

4 Sélectionnez ou entrez la taille de MTU désirée, puis cliquez sur [OK].

Connexion Transmission
Trame jumbo	Switch compatible avec les trames Jumbo	PC compatible avec les trames Jumbo	○	Transfert des données dans les trames Jumbo.
Trame jumbo	Switch compatible avec les trames Jumbo	PC non compatible avec les trames Jumbo	△	Transfert des données sans utiliser les trames Jumbo.
Trame jumbo	Switch non compatible avec les trames Jumbo	PC non compatible avec les trames Jumbo	△	Transfert des données sans utiliser les trames Jumbo.
Trame jumbo	Switch non compatible avec les trames Jumbo	PC compatible avec les trames Jumbo	×	Toutes les données ne peuvent pas être transférées.

Remarque: Assurez-vous que la taille de MTU de la TeraStation est inférieure à celle du hub ou du routeur. Il est possible que les MTU de taille supérieure ne permettent pas de transférer les données de la TeraStation correctement.

Modification de l'adresse IP

En principe, l'adresse IP de la TeraStation est automatiquement définie depuis un serveur DHCP de votre réseau. Si vous le préférez, vous pouvez la définir manuellement. Vous pouvez facilement le faire depuis le programme NAS Navigator2 d'un ordinateur connecté au même routeur (sous-réseau) que la TeraStation. Suivez la procédure ci-dessous pour modifier l'adresse IP sous Réglages.

Remarque: Si la TeraStation est utilisée avec un disque iSCSI, pour modifier les paramètres, accédez à [Stockage (Storage)] - [iSCSI] dans Réglages, et positionnez temporairement l'interrupteur iSCSI sur Off avant de modifier les paramètres.

1 Dans Réglages, cliquez sur [Réseau (Network)].

2 Cliquez sur « Adresse IP (IP Address) ».

IP Address LAN Port 1 192.168.10.9

3 Cliquez sur [Modifier (Edit)].

4 Décochez la case « DHCP » et saisissez l'adresse IP et le masque de sous-réseau de votre choix.

IP Address List Interface DHCP IP Address Subnet Mask MTU Size LAN Port 1 192.168.10.36 255.255.255.0 1500 LAN Port 2 255.255.255.0 1500 LAN Port 3 255.255.255.0 1500

5 Dans la liste déroulante, sélectionnez « Utilisateur (Statique) (User (static)) », pour les options « Propriétaire de la passerelle (Gateway Owner) » et « Propriétaire du DNS (DNS Owner) », puis saisissez l'adresse de la passerelle par défaut de votre choix ainsi que l'adresse du serveur DNS.

6 Cliquez sur [OK].

Remarques:

• Seules une adresse de passerelle par défaut et une adresse DNS peuvent être configurées pour tous les ports LAN. Il n'est pas possible d'attribuer plusieurs adresses réseau aux différents ports LAN.
• N'utilisez pas l'adresse IP du même segment pour tous les ports LAN. La transmission de données pourrait devenir instable.
• Les services réseau (tels que SMB ou AFP) seront redémarrés en cas de débranchement/rebranchement du câble Ethernet ou de problème réseau. Vous pouvez spécifier le délai de temporisation du redémarrage dans l'option « Redémarrage des services après (Services Restarted After) ».

Boot Authentication

Boot Authentication vous permet d'authentifier votre TeraStation au démarrage et d'empêcher que l'appareil soit utilisé de manière inattendue ou sans autorisation, par exemple en cas de vol.

En cas d'échec de l'authentication, la TeraStation reste allumée mais l'ensemble de ses fonctions et services seront inaccessibles. Les utilisateurs ne pourront pas se connecter à Réglages pour effectuer des changements ou accéder à des partages.

Remarques préalables à toute utilisation

• Pour utiliser Boot Authentication, vous devez disposer d'un PC Windows qui fera office de serveur d'authentication.
• Lorsque vous activez Boot Authentication, les disques de la TeraStation sont formatés, et toutes les données sur les disques sont effacées. Vous devez donc sauvegarder toutes vos données importantes sur un autre périphérique. Bien que les données soient supprimées, la batterie de disques RAID ne sera pas modifiée.
• Il est recommandé d'assigner une adresse IP fixe à la TeraStation pour utiliser Boot Authentication.
• À l'issue du paramétrage de Boot Authentication, exportez le fichier de configuration pour le sauvegarder. Consultez la section « Exporter des TeraStations gérées vers un fichier » dans l'aide Boot Authentication Tool pour connaître la procédure à suivre.
• Boot Authentication ne peut être activé si l'une des fonctions suivantes est activée : cryptage de disque, LVM, iSCSI, et reprise. À l'inverse, ces fonctions ne peuvent pas être activées lorsque Boot Authentication est activé.

Information importante

Cette fonction consistant à rendre la TeraStation inutilisable en cas de mauvaise utilisation ou d'absence de fichiers de paramétrage importants a été développée dans le but d'empêcher toute divulgation de données

importantes. Avant de configurer Boot Authentication, sauvegardez vos données sur la TeraStation (consultez la section « Sauvegarde » du chapitre 5) et créez un disque de réinitialisation des paramètres (consultez la sous-section « Création d'un disque de réinitialisation » ci-dessus). Cette opération permet de réinitialiser une TeraStation inutilisable et de la rendre à nouveau utilisable.

Si l'une des situations ci-dessous se produit, la TeraStation interrompra son démarrage et deviendra inaccessible.

• La TeraStation ne peut pas communiquer avec le serveur d'authentication car ce dernier est défaillant ou est installé sur un autre réseau.
• La TeraStation a été supprimée de Boot Authentication Tool ou la base de données Boot Authentication Tool a été effacée.
• Le niveau de sécurité est défini sur « Élevé(e) (High) » et un code d'accès erroné a été saisi 3 fois.

Paramétrer le serveur d'authentication sur un PC Windows

Pour configurer le serveur d'authentication, procédez comme suit. Le serveur d'authentication doit être installé sur le réseau local ou un VPN.

Remarque: Pour garantir le bon fonctionnement du système, assurez-vous que la TeraStation et le serveur d'authentication soient installés sur un réseau équipé d'un seul routeur. Si le réseau contient deux routeurs ou plus, il est possible que le serveur d'authentication soit incapable d'acquérir le statut correct de la TeraStation. Par exemple, si l'adresse IP de la TeraStation a été modifiée, son statut ne passe pas à « Avertissement (Warning) ».

1 Téléchargez « Boot Authentication Tool », l'application destinée au serveur d'authentication, sur le site Web de Buffalo et installez-la sur le PC Windows.
2 Enregistrez le numéro de port utilisé par l'application en tant qu'exception du pare-feu. Naviguez jusqu'à [Panneau de contrôle (Control Panel)] - [Système et sécurité (System and Security)] - [Pare-feu Windows (Windows Firewall)] sur le serveur d'authentication.
3 Cliquez sur [Paramètres avancés (Advanced settings)].
4 Faites un clic droit sur [Règles de trafic entrant (Inbound Rules)] puis cliquez sur [Nouvelle règle (New Rule)].
5 Sélectionnez « Port » puis cliquez sur [Suivant (Next)].
6 Sélectionnez « TCP », saisissez le numéro de port utilisé par l'application à droite de « Ports locaux spécifiques (Specific local ports) », puis cliquez sur [Suivant (Next)]. Par défaut, le numéro de port utilisé par l'application est « 7010 ». Le numéro de port peut être confirmé dans l'onglet « Options » de l'application.
7 Cliquez deux fois sur [Suivant (Next)].

8 Saisissez un nom pour le paramètre puis cliquez sur [Terminer (Finish)] pour terminer l'opération.

Configurer Boot Authentication sur la TeraStation

1 Dans Réglages, cliquez sur [Gestion (Management)].

Management

2 Cliquez sur le « Boot Authentication ».

Boot Authentication

3 Cliquez sur [Modifier (Edit)].
4 Entrez l'adresse IP ou le nom d'hôte du serveur d'authentication ainsi que le numéro de port, spécifiez les paramètres de délai de communication et de niveau de sécurité, puis cliquez sur [Activer (Activate)].

5 Le processus de formatage du disque commence. Cliquez sur [Oui (Yes)].
6 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

7 Le formatage commence. Patientez jusqu'à ce qu'il soit terminé. Le paramétrage Boot Authentication est terminé lorsque le formatage est terminé et la TeraStation ajoutée à Boot Authentication Tool.

Remarque: Pour activer, désactiver ou modifier les paramètres de Boot Authentication, la TeraStation doit communiquer avec le serveur d'authentication.

Si la TeraStation est inaccessible

Si la TeraStation ne peut pas communiquer avec le serveur d'authentication, ou inversement, par exemple en cas de panne réseau, la TeraStation devient inaccessible. Si la TeraStation est inaccessible, suivez la procédure ci-dessous pour l'identifier manuellement.

Remarque: Dans le cadre de cette procédure, un « administrateur du serveur d'authentication » est une personne gérant le serveur d'authentication à l'aide de Boot Authentication Tool, et un « utilisateur » est une personne tentant d'accéder à la TeraStation à distance.

1 Si l'utilisateur tente d'accéder au menu Réglages de la TeraStation et que celle-ci n'est pas disponible, l'écran ci-dessous s'affiche. L'utilisateur doit transférer la clé de décryptage à l'administrateur du serveur d'authentication.

2 Ouvrez Boot Authentication Tool sur le serveur d'authentication.
3 Dans Boot Authentication Tool, cliquez avec le bouton droit de la souris sur la TeraStation cible dans la liste, puis cliquez sur [Décrypter le code d'accès (Decrypt Passcode)].
4 Saisissez la clé de décryptage communiquée par l'utilisateur et cliquez sur [Décrypter (Decrypt)].

5 Le code d'accès à 20 caractères décrypté s'affiche alors. Communiquez le code d'accès à l'utilisateur.

6 L'utilisateur peut alors saisir le code d'accès à 20 caractères dans Réglages puis cliquer sur [OK].

Decryption Key: 12345678 Passcode: 12345678901234567890 OK

Si le code d'accès est authentifié, la TeraStation redevient disponible. L'utilisateur peut cliquer sur [OK] pour accéder à Réglages.

Chapitre 8 Remplacement des disques

Les procédures de remplacement de disque varient en fonction du modèle de TeraStation que vous utilisez.

Consultez la procédure de remplacement correspondant à votre modèle dans les sections suivantes.

Remplacement des disques sur les unités de la série TS51210RH

Voyants LED

BUFFALD RESET FUNC 1 1 2 5 9

1 Voyant LED d'erreur

Brille rouge si un disque dur est défaillant.

2 Voyant d'erreur disque

Le voyant LED d'erreur du disque défaillant clignote lorsque le disque est monté. Il devient rouge lorsque le disque est démonté.

Remarques:

• Pour remplacer un disque dur, utilisez un disque dur Buffalo de série OP-HDH2U. Le nouveau disque dur doit disposer de la même capacité ou d'une capacité supérieure. Si vous utilisez un disque dur d'une capacité supérieure, l'espace supplémentaire ne pourra pas être utilisé dans une batterie de disques RAID.
• Pour éviter d'endommager la TeraStation avec de l'électricité statique, mettez-vous à la terre en touchant un objet métallique avant de manipuler tout élément électronique fragile.
• Après le remplacement d'un disque dur, il faut compter 30 minutes avant que la lecture et l'écriture de fichiers soient restaurées. Les Réglages peuvent ne pas être accessibles pendant cette période.
• Ne modifiez jamais l'ordre des disques dans la TeraStation. Par exemple, si vous retirez le disque 1 et que vous le remplacez par le disque 2, vous risquez de corrompre ou de perdre vos données.
• Si les voyants LED ne changent pas une fois le nouveau disque dur installé, cliquez sur [Redétecter le disque (Rediscover Drive)] dans Réglages.

Utilisation d'un mode JBOD ou d'un mode RAID redondant avec la TeraStation activée

1 Le voyant LED d'erreur du disque défaillant brille rouge. Poussez le bouton de verrouillage et déverrouillez le mécanisme.

Les disques dont le voyant d'erreur ne clignote pas sont toujours allumés. Ne les débranchez pas et ne les retirez pas.

2 Tirez la cartouche du disque et sortez-la de la TeraStation.

3 Insérez le nouveau disque dans l'espace vide. Faites glisser le disque, verrou ouvert.

4 Refermez le verrou. Il émet un clic lorsqu'il est en place.

5 Lorsque le disque remplacé est reconnu, le voyant DEL d'état clignote en rouge.

6 Pour le mode RAID redondant :

Le disque remplacé sera reconstruit automatiquement dans la batterie de disques RAID lorsque la reconstruction RAID aura été activée. Sinon, effectuez la reconstruction RAID manuellement à partir de « Stockage (Storage) » - « RAID ».

Pour JBOD :

Dans [Stockage (Storage)] - [Disques (Drives)], cliquez sur [Formater le disque (Format Drive)] pour formater le nouveau disque. Saisissez le numéro de confirmation et cliquez sur [OK]. Créez un dossier partagé avant toute utilisation.

Utilisation d'un mode JBOD ou d'un mode RAID redondant avec la TeraStation désactivée

1 Poussez le bouton de déverrouillage du disque défaillant et déverrouillez le mécanisme. Pour déterminer quel disque est défaillant, référez-vous à l'e-mail de notification que vous avez reçu.
2 Tirez la cartouche du disque et sortez-la de la TeraStation.
3 Insérez le nouveau disque dans l'espace vide. Faites glisser le disque, verrou ouvert.
4 Refermez le verrou. Il émet un clic lorsqu'il est en place.
5 Appuyez sur le bouton d'alimentation de la TeraStation.
6 Lorsque le disque remplacé est reconnu, le voyant DEL d'état clignote en rouge.
7 Pour le mode RAID redondant :

Le disque remplacé sera reconstruit automatiquement dans la batterie de disques RAID lorsque la reconstruction RAID aura été activée. Sinon, effectuez la reconstruction RAID manuellement à partir de « Stockage (Storage) » - « RAID ».

Pour JBOD :

Dans [Stockage (Storage)] - [Disques (Drives)], cliquez sur [Formater le disque (Format Drive)] pour formater le nouveau disque. Saisissez le numéro de confirmation et cliquez sur [OK]. Créez un dossier partagé avant toute utilisation.

Utilisation du mode RAID 0

Dans une batterie de disque RAID 0, les disques ne s'éteignent pas automatiquement en cas de défaillance. Avant de remplacer un disque défaillant, éteignez la TeraStation.

Cette section décrit comment remplacer un disque dur lorsque la TeraStation est allumée.

Remarque: En cas de défaillance d'un disque dans une batterie de disques RAID 0, toutes les données de la batterie de disques seront perdues. L'ensemble des paramètres des dossiers partagés (tels que les restrictions d'accès) seront effacés après le remplacement d'un disque d'une batterie de disques RAID 0.

1 Dans Réglages, accédez à [Stockage (Storage)] - [Disques (Drives)].
2 Sélectionnez le disque dont le voyant d'erreur est allumé et cliquez sur [Supprimer le disque (Dismount Drive)].
3 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
4 Le voyant d'erreur arrête de clignoter et brille fixement.
5 Poussez le bouton de déverrouillage du disque défaillant et déverrouillez le mécanisme.
6 Tirez la cartouche du disque et sortez-la de la TeraStation.

7 Insérez le nouveau disque dans l'espace vide. Faites glisser le disque, verrou ouvert.
8 Refermez le verrou. Il émet un clic lorsqu'il est en place.
9 Appuyez sur le bouton d'alimentation de la TeraStation.

10 Lorsque le disque remplacé est reconnu, le voyant DEL d'état clignote en rouge.

11 Dans Réglages, depuis [Stockage (Storage)] - [RAID], sélectionnez la batterie de disques RAID dont un disque est défaillant puis cliquez sur [Suppression d'une batterie de disques RAID (Delete RAID Array)].
12 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
13 Dans [Stockage (Storage)] - [Disques (Drives)], cliquez sur [Formater le disque (Format Drive)] pour formater le nouveau disque.
14 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
15 Dans [Stockage (Storage)] - [RAID], sélectionnez le mode RAID désiré.

Créez un dossier partagé avant toute utilisation.

Utilisation d'un disque de secours

Si les disques de votre TeraStation sont en mode RAID redondant et qu'un disque de secours est activé, tout disque défaillant dans la batterie de disques est remplacé par le disque de secours et la batterie de disques est automatiquement recréée. Le voyant d'erreur continuera de briller en rouge même après que la batterie de disques RAID a été recréée avec le disque de secours. Une fois que vous avez remplacé le disque défaillant par un nouveau disque, suivez la procédure ci-dessous pour configurer un disque de secours en tant que nouveau disque.

1 Le voyant LED d'erreur du disque défaillant brille rouge. Poussez le bouton de verrouillage et déverrouillez le mécanisme.
2 Tirez la cartouche du disque et sortez-la de la TeraStation.
3 Insérez le nouveau disque dans l'espace vide. Faites glisser le disque, verrou ouvert.
4 Refermez le verrou. Il émet un clic lorsqu'il est en place.
5 Lorsque le disque remplacé est reconnu, le voyant DEL d'état clignote en rouge.
6 Appuyez sur le bouton Fonction situé à l'avant de la TeraStation. La TeraStation émet un bip sonore.
7 Le disque de remplacement est automatiquement enregistré comme disque de secours.

Pour utiliser un disque en tant que disque normal plutôt qu'en tant que disque de secours, accédez à [Stockage (Storage)] - [RAID], puis cliquez sur la batterie de disques RAID, sélectionnez ensuite le nouveau disque et cliquez sur [Définir en tant que disque normal (Set as a normal drive)].

Remarque: En cas de défaillance de l'un des disques de la batterie de disques avant le redémarrage de l'unité, le disque de secours ne remplacera pas automatiquement le disque défaillant. Le cas échéant, suivez la procédure ci-dessous pour réparer la batterie de disques.

(1) Dans Réglages, accédez à [Stockage (Storage)] - [Disques (Drives)].

(2) Cliquez sur le disque configuré comme disque de secours, puis cliquez sur [Supprimer le disque (Dismount Drive)].
(3) Cliquez sur [Redétecter le disque (Rediscover Drive)].
(4) Accédez à [Stockage (Storage)] - [RAID].
(5) Sélectionnez la batterie de disques RAID à réparer.
(6) Cliquez sur le disque configuré comme disque de secours, puis cliquez sur [Récupérer la batterie de disques RAID (Recover RAID Array)].
La reconstruction de la batterie de disques RAID débute alors.

Remplacement des disques sur une série d'unités autre que la série TS51210RH

Voyants LED

Lors du fonctionnement normal des disques de la TeraStation, leurs voyants d'état brillent en vert. En cas de défaillance de l'un des disques, son voyant d'erreur s'allume en rouge. Les exemples suivants de remplacement de disque sont basés sur le cas de la série TS5410DN.

1 TeratStation 1 2 3 4 2

1 Voyant LED d'erreur

Brille rouge si un disque dur est défaillant.

2 Voyants d'état

Le voyant d'état du disque défaillant brille rouge. Un disque dont le voyant d'état brille rouge peut subir un remplacement à chaud.

Remarques:

• Ne débranchez jamais un disque dont le voyant d'état ne brille pas rouge, mais vert. Avant de remplacer un disque dur en bon état, déconnectez-le ou éteignez la TeraStation. Si vous retirez un disque dur sans l'avoir déconnecté correctement, vous risquez de perdre vos données et de provoquer un dysfonctionnement de la TeraStation.
• Pour remplacer un disque dur, utilisez un disque dur Buffalo de série OP-HDN pour les TeraStations de série TS5010DN. Si vous utilisez une unité de la série TS5210DF, utilisez un disque série OP-SSD comme disque de remplacement. Le nouveau disque dur doit disposer de la même capacité ou d'une capacité supérieure. Si vous utilisez un disque dur d'une capacité supérieure, l'espace supplémentaire ne pourra pas être utilisé dans une batterie de disques RAID.
• Pour éviter d'endommager la TeraStation avec de l'électricité statique, mettez-vous à la terre en touchant un objet métallique avant de manipuler tout élément électronique fragile.

• Après le remplacement d'un disque dur, il faut compter 30 minutes avant que la lecture et l'écriture de fichiers soient restaurées. Les Réglages peuvent ne pas être accessibles pendant cette période.

• Ne modifiez jamais l'ordre des disques dans la TeraStation. Par exemple, si vous retirez le disque 1 et que vous le remplacez par le disque 2, vous risquez de corrompre ou de perdre vos données.

• Si l'état de l'écran LCD ne change pas une fois le nouveau disque dur installé, cliquez sur [Redétecter le disque (Rediscover Drive)] dans Réglages.

Utilisation d'un mode JBOD ou d'un mode RAID redondant avec la TeraStation activée

1 Ouvrez le capot avant avec la clé fournie.

2 Le voyant LED d'état du disque défaillant s'allume en rouge. Poussez le bouton de verrouillage et déverrouillez le mécanisme.

Les disques dont le voyant d'état ne clignote pas sont toujours allumés. Ne les débranchez pas et ne les retirez pas.

3 Tirez la cartouche du disque et sortez-la de la TeraStation.

4 Insérez le nouveau disque dans l'espace vide. Faites glisser le disque, verrou ouvert.

5 Refermez le verrou. Il émet un clic lorsqu'il est en place.

6 Refermez le panneau avant.

7 Lorsque le disque dur de remplacement est reconnu, son voyant d'état clignote en rouge et le message l31 s'affiche sur le panneau LCD.
8 Appuyez sur le bouton Fonction situé à l'avant de la TeraStation. La TeraStation émet un bip sonore. Si vous remplacez plusieurs disques défaillants en même temps, sélectionnez les disques remplacés dans Réglages, et cliquez sur [Récupérer la batterie de disques RAID (Recover RAID Array)].
9 Pour le mode RAID redondant :

La TeraStation démarre automatiquement la reconstruction de la batterie de disques RAID. Après quelques minutes, le message I18 s'affiche jusqu'à ce que la batterie de disque soit recréée.

Pour JBOD :

Le disque sera formaté comme un disque individuel. Créez un dossier partagé sur le disque avant toute utilisation.

Utilisation d'un mode RAID redondant avec la TeraStation désactivée

1 Ouvrez le capot avant avec la clé.
2 Le voyant LED d'état du disque défaillant s'allume en rouge. Poussez le bouton de verrouillage et déverrouillez le mécanisme.
3 Tirez la cartouche du disque et sortez-la de la TeraStation.
4 Insérez le nouveau disque dans l'espace vide. Faites glisser le disque, verrou ouvert. Refermez le verrou. Il émet un clic lorsqu'il est en place.
5 Refermez le panneau avant.
6 Appuyez sur le bouton d'alimentation de la TeraStation.
7 Lorsque le disque dur de remplacement est reconnu, son voyant d'état clignote en rouge et le message d'information I31 s'affiche sur le panneau LCD.
8 Appuyez sur le bouton Fonction situé à l'avant de la TeraStation. La TeraStation émet un bip sonore. Si vous remplacez plusieurs disques défaillants en même temps, sélectionnez les disques remplacés dans Réglages, et cliquez sur [Récupérer la batterie de disques RAID (Recover RAID Array)].

9 La TeraStation démarre automatiquement la reconstruction de la batterie de disques RAID. Il s'écoulera environ 5 minutes avant que le message l18 n'apparaisse.

Utilisation du mode RAID 0

Dans une batterie de disque RAID 0, les disques ne s'éteignent pas automatiquement en cas de défaillance. Avant de remplacer un disque défaillant, éteignez la TeraStation.

Cette section décrit comment remplacer un disque dur lorsque la TeraStation est éteinte.

Remarque: En cas de défaillance d'un disque dans une batterie de disques RAID 0, toutes les données de la batterie de disques seront perdues. L'ensemble des paramètres des dossiers partagés (tels que les restrictions d'accès) seront effacés après le remplacement d'un disque d'une batterie de disques RAID 0.

1 Mettez la TeraStation hors tension.
2 Ouvrez le capot avant avec la clé fournie.
3 Le voyant LED d'état du disque défaillant clignote en rouge. Poussez le bouton de verrouillage et déverrouillez le mécanisme.
4 Tirez la cartouche du disque et sortez-la de la TeraStation.
5 Insérez le nouveau disque (vendu séparément) dans l'espace vide. Faites glisser le disque, verrou ouvert. Refermez le verrou. Il émet un clic lorsqu'il est en place.
6 Refermez le panneau avant.
7 Appuyez sur le bouton d'alimentation de la TeraStation.
8 Lorsque le disque de remplacement est reconnu, son voyant d'état clignote en rouge et le message d'information I32 s'affiche sur le panneau LCD.
Dans Réglages, sélectionnez la batterie de disques RAID depuis [Stockage (Storage)] - [RAID], puis cliquez sur [Suppression d'une batterie de disques RAID (Delete RAID Array)]. Dans [Stockage (Storage)] - [Disques (Drives)], cliquez sur [Formater le disque (Format Drive)] pour formater le nouveau disque. Dans [Stockage (Storage)] - [RAID], sélectionnez le type de batterie de disques que vous souhaitez créer. Saisissez le numéro de confirmation et cliquez sur [OK]. Créez un dossier partagé avant toute utilisation.

Utilisation d'un disque de secours

Si les disques de votre TeraStation sont en mode RAID redondant et qu'un disque de secours est activé, tout disque défaillant dans la batterie de disques est remplacé par le disque de secours et la batterie de disques est automatiquement recréée. Le voyant d'état continuera de briller en rouge même après que la batterie de disques RAID a été recréée avec le disque de secours. Une fois que vous avez remplacé le disque défaillant par un nouveau disque, suivez la procédure ci-dessous pour configurer un disque de secours en tant que nouveau disque.

1 Ouvrez le capot avant avec la clé fournie.
2 Le voyant LED d'état du disque défaillant s'allume en rouge. Poussez le bouton de verrouillage et déverrouillez le mécanisme.
3 Tirez la cartouche du disque et sortez-la de la TeraStation.
4 Insérez le nouveau disque dans l'espace vide. Faites glisser le disque, verrou ouvert. Refermez le verrou. Il émet un clic lorsqu'il est en place.

5 Refermez le panneau avant.
6 Lorsque le disque dur de remplacement est reconnu, son voyant d'état clignote en rouge et le message d'information I31 s'affiche sur le panneau LCD.
7 Appuyez sur le bouton Fonction situé à l'avant de la TeraStation. La TeraStation émet un bip sonore. Le disque de remplacement est automatiquement enregistré comme disque de secours.

Pour utiliser un disque en tant que disque normal plutôt qu'en tant que disque de secours, accédez à [Stockage (Storage)] - [RAID], puis cliquez sur la batterie de disques RAID, sélectionnez ensuite le nouveau disque et cliquez sur [Définir en tant que disque normal (Set as a normal drive)].

Remarque: En cas de défaillance de l'un des disques de la batterie de disques avant le redémarrage de l'unité, le disque de secours ne remplacera pas automatiquement le disque défaillant. Le cas échéant, suivez la procédure ci-dessous pour réparer la batterie de disques.

(1) Dans Réglages, accédez à [Stockage (Storage)] - [Disques (Drives)].
(2) Cliquez sur le disque configuré comme disque de secours, puis cliquez sur [Supprimer le disque (Dismount Drive)].
(3) Cliquez sur [Redétecter le disque (Rediscover Drive)].
(4) Accédez à [Stockage (Storage)] - [RAID].
(5) Sélectionnez la batterie de disques RAID à réparer.
(6) Cliquez sur le disque configuré comme disque de secours, puis cliquez sur [Récupérer la batterie de disques RAID (Recover RAID Array)].

La reconstruction de la batterie de disques RAID débute alors.

Remplacement d'un disque non défaillant

Ne remplacez pas un disque non défaillant.

Si vous devez remplacer un disque qui n'est pas défaillant, commencez par le désinstaller dans Réglages (voir section « Déconnexion des disques durs » dans le chapitre 4) ou par mettre la TeraStation hors tension avant de remplacer le disque. Si vous avez plusieurs disques à remplacer en même temps, remplacez-les un par un pour ne pas perdre vos données. Lorsque vous remplacez le disque non défaillant, la batterie de disques RAID sera impactée de la manière suivante :

Fonctionnement en mode RAID 0

Toutes les données de la batterie de disques RAID seront supprimées après remplacement du disque. Vous ne pourrez pas utiliser la TeraStation avant d'avoir supprimé et réinstallé la batterie de disques RAID avec le nouveau disque.

Fonctionnement en mode JBOD

Toutes les données du disque seront supprimées après le remplacement du disque. Vous ne pourrez pas utiliser la TeraStation avant d'avoir formaté le nouveau disque.

Fonctionnement en mode RAID redondant

Si vous utilisez un mode RAID redondant tel que RAID 1, 5 ou 6, la batterie de disques RAID passera en mode dégradé après remplacement du disque. Vous ne pourrez pas utiliser la TeraStation avant d'avoir réinstallé la batterie de disques RAID avec le nouveau disque.

NAS Navigator2 pour Windows

Le NAS Navigator2 est un programme utilitaire qui facilite l'affichage de Réglages, la modification de l'adresse IP de la TeraStation ou la vérification de son disque. Pour installer NAS Navigator2, téléchargez le programme d'installation à partir de l'adresse http://d.buffalo.jp/TS5010/.

Double-cliquez sur l'icône pour lancer NAS Navigator2.

Cliquez sur l'icône de votre TeraStation pour afficher :

• Capacité totale
• Capacité utilisée
  • Groupe de travail
• Adresse IP
  • Masque de sous-réseau
  • Passerelle par défaut
• Adresse MAC
  • Version du micro logiciel

Double-cliquez pour ouvrir un dossier partagé sur la TeraStation.

Nom Description
Menu	Mapper le partage par défaut distant à une lettre de lecteur (Map Share)*	Les dossiers partagés de la LinkStation ou de la TeraStation sont assimilés à un lecteur réseau.
	Déconnecter la lettre de lecteur mappée (Disconnect Share)*	Permet de démapper le lecteur réseau.
	Mapper tous les partages distants à des lettres de lecteurs (Map All Remote Shares to Drive Letters)	Permet d’utiliser tous les dossiers partagés de la LinkStation ou de la TeraStation comme lecteurs réseau.
	Créer un raccourci sur le bureau pour la Tera/LinkStation (Create Desktop Shortcut)*	Crée un raccourci sur le bureau vers les dossiers partagés de la LinkStation ou de la TeraStation.
	Lancer NAS Navigator2 au démarrage (Launch NAS Navigator2 on Startup)	Lance le NAS Navigator2 dans la zone de notification au démarrage de Windows.
	Afficher les informations d’erreur (Display Errors)	En cas d’erreur, l’icône du NAS Navigator2 située dans la zone de notification affiche un message.
	Propriétés (Properties)*	Ouvre la page des propriétés de la LinkStation ou de la TeraStation sélectionnée.
	Fermer (Close) Ferme le NAS	Navigator2.
Afficher (View)	Afficher (View)	Icônes (Icons): icônes d’affichage.Détails (Details): Affiche le nom d’hôte, le nom du produit, le groupe de travail, l’adresse IP, le masque de sous-réseau et la passerelle par défaut.
	Trier par (Sort by)	Si vous avez plusieurs LinkStations et TeraStations connectées au réseau, vous pouvez sélectionner l’ordre d’affichage (par nom d’hôte, nom de produit, groupe de travail, adresse IP, masque de sous-réseau ou passerelle par défaut).
Parcourir (Browse)*		Ouvre les dossiers partagés de la LinkStation ou de la TeraStation sélectionnée.
Actualiser (Refresh)		Recherche à nouveau les périphériques NAS disponibles sur le réseau.
Je suis ici (l’m here)*		Permet de faire retentir la TeraStation.
Effectuez un clic-droit sur l’icône de votre périphérique pour afficher ces options.	Parcourir les partages (Browse Shares)	Ouvre les dossiers partagés de la LinkStation ou de la TeraStation sélectionnée.
	Réglages (Settings)	Ouvre le menu Réglages de la Linkstation ou de la TeraStation sélectionnée.
	Propriétés (Properties)	Ouvre la page des propriétés de la LinkStation ou de la TeraStation sélectionnée.
	Mapper le partage par défaut distant à une lettre de lecteur (Map Share)	Les dossiers partagés de la LinkStation ou de la TeraStation sont assimilés à un lecteur réseau.
	Déconnecter la lettre de lecteur mappée (Disconnect Share)	Permet de démapper le lecteur réseau.
	Créer un raccourci sur le bureau pour la Tera/LinkStation (Create Desktop Shortcut)	Crée un raccourci sur le bureau vers les dossiers partagés de la LinkStation ou de la TeraStation.
	Je suis ici (l’m here) Permet de faire retentir la TeraStation.

*Cliquez sur l'icône de la LinkStation ou de la TeraStation pour afficher ces options.

Lorsque le NAS Navigator2 est fermé, cliquez avec le bouton droit sur son icône dans la zone de notification pour accéder aux options suivantes :

Nom Description
Nom de la LinkStation ou de la TeraStation	Parcourir les partages (Browse Shares)	Ouvre les dossiers partagés de la LinkStation ou de la TeraStation sélectionnée.
	Réglages (Settings)	Ouvre le menu Réglages de la Linkstation ou de la TeraStation sélectionnée.
	Propriétés (Properties)	Ouvre la page des propriétés de la LinkStation ou de la TeraStation sélectionnée.
	Mapper le partage par défaut distant à une lettre de lecteur (Map Share)	Les dossiers partagés de la LinkStation ou de la TeraStation sont assimilés à un lecteur réseau.
	Déconnecter la lettre de lecteur mappée (Disconnect Share)	Permet de démapper le lecteur réseau.
	Créer raccourcis (Create Shortcut)	Crée un raccourci sur le bureau vers les dossiers partagés de la LinkStation ou de la TeraStation.
	Je suis ici (I'm here) Permet de faire retentir la TeraStation.
Actualiser (Refresh) Permet d'actualiser la liste des périphériques NAS.
Ouvrez le NAS Navigator2 (Open NAS Navigator2) Ouvre la fenêtre du NAS Navigator2.
Quitter (Exit) Permet de quitter le NAS Navigator2.

Les tâches suivantes peuvent être réalisées depuis la page des propriétés de la LinkStation ou de la TeraStation.

Nom Description

Admin Web (Configuration)Adresse IP (IP Address)

Cliquez sur [Réglages (Settings)] pour accéder à l'interface de configuration.Sélectionnez « Obtenir automatiquement une adresse IP via DHCP. (Use DHCP) » pour attribuer automatiquement une adresse IP depuis le serveur DHCP. Si aucun serveur DHCP n’est disponible sur le réseau, vous ne pouvez pas utiliser cette fonction.Sélectionnez « Renouveler l’adresse IP. (Renew IP address) » pour obtenir une adresse IP depuis le serveur DHCP.Vous pouvez indiquer manuellement une adresse IP, un masque de sous-réseau et une passerelle par défaut.

Installation en tant que lecteur réseau

Grâce au NAS Navigator2, vous pouvez facilement mapper un dossier partagé en tant que lecteur réseau.

1 Double-cliquez sur l'icône pour lancer NAS Navigator2.

2 Cliquez avec le bouton droit sur l'icône de votre TeraStation, puis sélectionnez [Mapper le partage par défaut distant à une lettre de lecteur (Map Share)].

3 Une icône correspondant au partage mappé apparaît dans Ordinateur ou Ce PC. Vous pouvez utiliser le disque réseau comme n'importe quel autre disque.

Modification de l'adresse IP

1 Double-cliquez sur l'icône pour lancer NAS Navigator2.

2 Cliquez avec le bouton droit sur l'icône de votre TeraStation et sélectionnez [Propriétés (Properties)] - [Adresse IP (IP Address)].

3 Désactivez « Obtenir automatiquement une adresse IP via DHCP. (Use DHCP) », entrez les paramètres désirés, puis cliquez sur [OK]. Si une fenêtre contextuelle s'affiche, entrez le nom d'utilisateur et le mot de passe administrateur.

NAS Navigator2 pour Mac

Le NAS Navigator2 est un programme utilitaire qui facilite l'affichage de Réglages, la modification de l'adresse IP de la TeraStation ou la vérification de son disque. Pour installer NAS Navigator2, téléchargez le programme d'installation à partir de l'adresse http://d.buffalo.jp/TS5010/.

Pour le lancer, cliquez sur l'icône située sur le Dock.

NAS Navigator2 Open Refresh I'm here TS5410D08C TS5410D08C TS5410D Series HDD (RAID 6) 0.0 GB / 5523.1 GB (0.0%) Workgroup : WORKGROUP IP Address : 192.168.10.75 Subnet Mask : 255.255.255.0 Default Gateway : 192.168.10.1 MAC Address : GG:HH:II:JJ:KK:LL Firmware : 2.00 NAS Navigator Version 2.84

Cliquez sur l'icône de votre TeraStation pour afficher :

• Capacité totale
• Capacité utilisée
  • Groupe de travail
• Adresse IP
  • Masque de sous-réseau
  • Passerelle par défaut
• Adresse MAC
  • Version du micro logiciel

Double-cliquez pour ouvrir un dossier partagé sur la TeraStation.

Nom Description
Ouvrir (Open)		Ouvre le dossier partagé par défaut d'une LinkStation ou d'une TeraStation sélectionnée.
Nom Description
Actualiser (Refresh)		Recherche à nouveau les périphériques NAS disponibles sur le réseau.
Je suis ici (l'm here) Permet de faire retentir la TeraStation.
Réglages (Settings)		Ouvre le menu Réglages de la Linkstation ou de la TeraStation sélectionnée.
Configurer (Configure)		Ouvre une fenêtre qui vous permet de configurer l'adresse IP du NAS ou ouvre Réglages.
Étiquette de couleur (Label Color)		Sélectionne la couleur du nom affiché en dessous de l'icône.
Afficher les options de vue (View Options)		Vous permet de choisir la taille, la position et le mode d'affichage des icônes.
Réglage du mode Auto Power (Auto Power Mode)		Le mode d'alimentation automatique peut activer ou désactiver automatiquement les TeraStations et les LinkStations prises en charge sur le réseau.
Pour afficher ces options, appuyez sur la touche Contrôle et cliquez sur l'icône de votre périphérique.	Ouvrir le dossier (Open Folder)	Ouvre le dossier partagé de la LinkStation ou de la TeraStation sélectionnée.
	Réglages (Settings)	Ouvre le menu Réglages de la Linkstation ou de la TeraStation sélectionnée.
	Configurer (Configure)	Ouvre une fenêtre qui vous permet de configurer l'adresse IP du NAS ou ouvre Réglages.
	Je suis ici (l'm here) Permet de faire retentir la TeraStation.
	Étiquette de couleur (Label Color)	Sélectionne la couleur du nom affiché en dessous de l'icône.

Les tâches suivantes peuvent être réalisées depuis la page des propriétés de la LinkStation ou de la TeraStation.

Nom Description
Admin Web (Configuration)	Cliquez sur [Réglages (Settings)] pour accéder à l'interface de configuration.
Adresse IP (IP Address)	Sélectionnez [Obtenir automatiquement une adresse IP via DHCP. (Use DHCP)] pour attribuer automatiquement une adresse IP depuis le serveur DHCP. Si aucun serveur DHCP n'est disponible sur le réseau, vous ne pouvez pas utiliser cette fonction.Sélectionnez [Renouveler l'adresse IP. (Renew IP address)] pour obtenir une adresse IP depuis le serveur DHCP.Vous pouvez indiquer manuellement une adresse IP, un masque de sous-réseau et une passerelle par défaut.

Installation en tant que lecteur réseau

Vous pouvez mapper le dossier partagé en tant que disque réseau à l'aide de NAS Navigator2 sur macOS.

1 Cliquez sur l'icône située sur le Dock pour lancer NAS Navigator2.
2 Double-cliquez sur l'icône de la TeraStation ou cliquez sur son icône tout en maintenant enfoncée la touche Contrôle et sélectionnez [Ouvrir le dossier (Open Folder)]. Saisissez un nom d'utilisateur et un mot de passe disposant de droits d'accès au dossier partagé.

3 Sélectionnez le dossier partagé que vous souhaitez créer, puis cliquez sur [OK].
4 Le dossier partagé est désormais créé en tant que lecteur réseau.

Modification de l'adresse IP

1 Cliquez sur l'icône située sur le Dock pour lancer NAS Navigator2.

2 Sous macOS, cliquez sur l'icône de la TeraStation tout en maintenant enfoncée la touche Contrôle, puis cliquez sur [Configurer (Configure)] - [Adresse IP (IP Address)].

3 Désélectionnez l'option « Obtenir automatiquement une adresse IP via DHCP. (Use DHCP) », entrez les paramètres souhaités et le mot de passe administrateur puis cliquez sur [Appliquer (Apply)].

NovaBACKUP

NovaBACKUP est un utilitaire Windows qui vous permet de sauvegarder vos données sur un ordinateur.

Le programme d'installation NovaBACKUP est disponible à l'adresse http://d.buffalo.jp/TS5010/. Choisissez votre région et votre modèle pour sélectionner le site Web d.buffalo spécifique à votre modèle. Téléchargez le programme d'installation NovaBACKUP et installez-le sur votre ordinateur.

Pour télécharger le programme d'installation, munissez-vous du numéro de série de votre TeraStation. Le numéro de série est imprimé sur l'étiquette située à l'arrière ou sur le dessus de l'unité. Pour les TeraStations de série TS5410RN, le numéro du modèle se trouve également à l'avant. Consultez la section « Schémas » du chapitre 1 pour savoir où se situe le numéro de série.

La TeraStation ne fonctionne pas correctement

Si une erreur se produit, empêchant la TeraStation de démarrer correctement, il est possible que certains des événements suivants se produisent :

• Le voyant LED d'alimentation clignote au lieu d'être allumé en permanence.
- Le symbole « i » apparaît avec l'icône de la TeraStation et le message d'information l61 s'affiche dans le NAS Navigator2.
- Le symbole « i » apparaît avec l'icône de la TeraStation et « EM » est ajouté au nom d'hôte de votre TeraStation dans le NAS Navigator2.
• L'écran LCD s'allume en rouge et affiche le message « Invalid Firmware ».

Si un ou plusieurs de ces cas se présentent, suivez la ou les procédures appropriées indiquées ci-dessous pour résoudre le problème.

Le voyant d'alimentation LED clignote

Pendant que le voyant d'alimentation LED de la TeraStation clignote, il est possible que le message d'information I61 s'affiche sur le NAS Navigator2 ou le panneau LCD. Le cas échéant, suivez la procédure ci-dessous pour faire disparaître ce message.

1 Maintenez le bouton d'alimentation appuyé durant 3 secondes afin d'éteindre la TeraStation.
2 Allumez la TeraStation tout en maintenant le bouton Fonction enfoncé. Vous devez maintenir enfoncé le bouton Fonction durant 10 secondes, même après avoir appuyé sur le bouton d'alimentation.
3 Lorsque le voyant LED d'alimentation passe de clignotant à fixe, ouvrez les Réglages à partir de NAS Navigator2.
L'écran suivant s'affiche.

4 Sélectionnez le disque afin d'installer le microprogramme comme « Disque principal (Primary Drive) » et assurez-vous que l'option « Restaurer le microprogramme (Recover firmware) » est sélectionnée dans « Action », puis cliquez sur [OK].
5 L'écran « Confirmer l'opération (Confirm Operation) » s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
6 La réinstallation du microprogramme démarre. Lorsque le microprogramme a été réinstallé, la TeraStation s'arrête automatiquement. Appuyez sur le bouton d'alimentation pour la mettre sous tension.

Si l'erreur persiste après avoir effectué la procédure ci-dessus, essayez à nouveau à partir de la première étape. Cette fois, assurez-vous que vous avez bien sélectionné la case « Restaurer les paramètres sur la configuration du dernier démarrage (Revert the settings to the last boot) » et cliquez sur [OK]. Cela permet de réinstaller le microprogramme en restaurant les paramètres du dernier démarrage.

Démarrer la TeraStation en mode urgence

Si la TeraStation démarre en mode urgence, selon le modèle de votre unité, un symbole « i » peut s'afficher sur l'icône de la TeraStation et les lettres « EM » peuvent être ajoutées au nom d'hôte de votre TeraStation, ou l'écran LCD peut s'allumer en rouge et afficher le message « Invalid Firmware ».

NAS Navigator2 Menu TS5410D-EM957

TS5410D Invalid Firmware

Pour sortir du mode urgence, suivez la procédure décrite ci-dessous.

1 Téléchargez le programme de mise à jour du microprogramme à partir du site Internet Buffalo.
2 Double-cliquez sur le fichier téléchargé pour l'extraire, puis démarrez le programme de mise à jour.
3 Mettez à jour le microprogramme de l'unité de TeraStation qui fonctionne en mode urgence.

Lorsque le symbole « i » et les lettres « EM » ont disparu de l'icône et du nom d'hôte sur NAS Navigator2, et que l'écran LCD s'allume de nouveau en bleu, cela signifie que la TeraStation n'est plus en mode urgence.

Remarque: Si la TeraStation ne s'éteint pas correctement à cause d'une coupure d'alimentation ou parce que le câble d'alimentation a été débranché alors que l'unité était allumée, il peut arriver que les données stockées sur la TeraStation soient corrompues au moment où celle-ci redémarrera en mode urgence. Dans ce cas, il se peut que les données corrompues ne puissent pas être récupérées, même si vous effectuez la procédure ci-dessus.

Nettoyage du filtre antipoussières

Si la TeraStation est équipée d'un capot avant, suivez la procédure ci-dessous pour le nettoyer.

1 Ouvrez le capot avant avec la clé fournie.

2 Enlevez le capot avant tout en maintenant le crochet de fixation vers l'arrière.

3 Enlevez le filtre antipoussières du capot avant et nettoyez la poussière en utilisant par exemple un aspirateur.

4 Lorsque vous avez terminé, remettez le filtre et le capot avant en place.

5 Refermez le panneau avant.

Vous pouvez naviguer à travers les différents modes de l'écran LCD en appuyant sur le bouton d'affichage situé à l'avant de la TeraStation.

Modes

Message LCD Description Mesure de correction
LANxRemarque: Le « x » indique le nombre de ports LAN sur lesquels des câbles USB sont connectés.	LANxNot Connected	L'appareil n'est pas connecté à un réseau.	Branchez un câble Ethernet au port LAN.
	LANx Half Duplex 10 Mbps	Connecté à 10 Mbit/s en semi-duplex. -
	LANx Full Duplex 10 Mbps	Connecté à 10 Mbit/s en duplex intégral. -
	LANx Half Duplex 100 Mbps	Connecté à 100 Mbit/s en semi-duplex. -
	LANx Full Duplex 100 Mbps	Connecté à 100 Mbit/s en duplex intégral. -
	LANx 1000 Mbps	Connecté à 1000 Mbit/s. -
	LANx 2.5 Gbps	Connecté à 2,5 Gbit/s. -
	LANx 5 Gbps	Connecté à 5 Gbit/s. -
	LANx 10 Gbps	Connecté à 10 Gbit/s. -
	LANx Port Trunking	Indique si l'agrégation de liens est configurée.	-
Message LCD Description Mesure de correction
Nom de modèle / Version du microprogramme	TS5410DFW Version 1.00	Indique le nom de votre modèle et la version de son microprogramme.Remarque: Dans cet exemple, une unité TS5410DN est utilisée. Les chiffres et les lettres après « TS » peuvent varier en fonction du modèle.	-
Nom d'hôte	Hostname:TS5410Dxxx	Affiche le nom d'hôte. -
Date et heure	Date TimeYYYY/MM/DDhh:mm	Affiche la date et l'heure définies sur la TeraStation.	-
Adresse IP	LANx DHCP192.168.11.150	Affiche l'adresse IP. Indique « DHCP »si l'acquisition de l'adresse s'effectue automatiquement à partir d'un serveur DHCP. Indique « Static IP » si une adresse IP statique est configurée.	-
	LANxPort Trunking	Indique si l'agrégation de liens est configurée.	-

Erreurs

En cas d'erreur, le voyant LED s'allume en rouge. Vous pouvez également vérifier l'état actuel dans le panneau LCD.

Message LCD Description	on Mesure de correction
E10 UPS Running Off Battery	Suite à une coupure de courant, la TeraStation fonctionne sur la batterie de l'onduleur.	Éteignez la TeraStation correctement et attendez le rétablissement du courant.Si certains paramètres sont configurés, il est possible que la TeraStation s'éteigne automatiquement si une erreur est détectée.
	Si le paramètre selon lequel l'onduleur connecté à la TeraStation est utilisé a été configuré, il est possible que le câble de l'onduleur soit débranché.	Vérifiez que le câble de l'onduleur ou que le câble LAN soient branchés correctement.
	Si le paramètre selon lequel l'onduleur connecté à une autre TeraStation du même réseau est utilisé a été configuré, il est possible que le câble LAN de la TeraStation soit débranché.
E11 Fan Failure	Une erreur est survenue dans la vitesse du ventilateur.	Vérifiez qu'aucun objet étranger ni aucune poussière n'est à l'origine de l'obstruction du ventilateur. Si des objets étrangers ou de la poussière sont décelés, utilisez une paire de pinces, un dépoussiérant ou un autre outil pour les retirer. Si l'erreur s'affiche à nouveau, contactez le support technique de Buffalo pour obtenir de l'aide.
E12 Cooling Failure	L'augmentation de la température du système a peut-être dépassé la valeur de sécurité autorisée.	Ne placez aucun objet autour de la TeraStation. En outre, placez la LinkStation dans un endroit frais.
E14 Can't Mount Array x	La batterie de disques RAID ne peut pas être installée.	Exécutez la vérification de la batterie de disques RAID dans Réglages.
E16 Drive x Not Found	Impossible de trouver le disque.	Le disque est peut-être déconnecté ou défaillant. Réinstallez le disque après l'avoir arrêté.
E22 Can't Mount Drive x	Impossible de monter le disque.	Formatez le disque. Au terme du formatage, si l'erreur continue d'apparaître malgré le redémarrage, remplacez le disque. Si l'erreur s'affiche à nouveau, contactez le support technique de Buffalo pour obtenir de l'aide.
E27 Lost Failover Target	TeraStation de sauvegarde introuvable.	Dans les Réglages de la TeraStation principale, accédez à [Sauvegarde (Backup)] - [Reprise (Failover)] pour reconfigurer la TeraStation de sauvegarde pour la reprise.
E30 Replace Drive x	Une erreur s'est produite, le disque a donc été supprimé de la batterie de disques RAID.	Remplacez le disque.
E32 Check Power Supply	Erreur d'alimentation.	Assurez-vous que le câble d'alimentation est correctement branché. Si l'erreur persiste, remplacez le bloc d'alimentation par une nouvelle unité OP-PU-10R2.

État

Lorsque vous modifiez des paramètres ou que vous formatez un disque, le voyant LED d'information s'allume en orange. Vous pouvez également vérifier l'état actuel dans le panneau LCD.

Message LCD Description	on Mesure de correction
I10 System Is Overheating	L'augmentation de la température du système a peut-être dépassé la valeur de sécurité autorisée.	Placez la TeraStation dans un endroit frais. Ne placez aucun objet autour de la TeraStation.
I11 Bad Sectors on Drive x	Le disque contient trop de secteurs défaillants.	Remplacez le disque.
I12 Degraded Mode Fonctionner en mode dégradé. -
I13 Formatting Array x...	Formatage de la batterie de disques RAID. -
I14 Checking Array x...	Vérification de la batterie de disques RAID. -
I15 Scanning Array x Data...	Examen de l'état d'erreur de la batterie de disques RAID.Remarque: les vitesses de transfert sont plus lentes lors de la procédure d'examen.	-
I16 Creating Array x...	Construction de la batterie de disques RAID.	-
I18 Rebuilding Array x...	Reconstruction de la batterie de disques RAID.Remarque: les vitesses de transfert sont plus lentes lors de la procédure de rétablissement.	-
I19 Filling Array x with 0s	Écriture de 0 sur la batterie de disques RAID et suppression de toutes les données.	-
I20 Formatting Drive x...	Formatage du disque en cours. -
I21 Checking Drive x...	Vérification du disque en cours. -
I22 Filling Drive x with 0s	Écriture de 0 sur le disque et suppression de toutes les données.	-
I25 Updating Firmware...	La mise à jour du microprogramme de l’unité TeraStation est en cours.Remarque: Ne coupez pas l’alimentation lors du processus de mise à jour.	-
I26 Initializing Settings...	Réinitialiser tous les paramètres. -
I27 Checking USB Drive x...	Vérification du disque USB. -
I28 Formatting USB Drive x...	Formatage du disque USB. -
I31 Push Func to Use New Drive x	Ce message s'affiche lorsque l’on appuie sur le bouton Fonction pour reconstruire la batterie de disques RAID suite au remplacement d’un disque.	Appuyez sur le bouton Fonction pour reconstruire la batterie de disques RAID.
I32 New Drive x Detected	Ce message s'affiche suite au remplacement du disque, lorsque la batterie de disques RAID doit être reconstruite dans Réglages ou lorsqu’un formatage du disque est requis.	Dans Réglages, reconstruissez la batterie de disques RAID ou formatez le disque.
I33 Replication Failure	Une erreur de réplication ou de synchronisation s’est produite entre TeraStation principale et la TeraStation de sauvegarde.	Dans Réglages, accédez à [Sauvegarde (Backup)] - [Réplication (Replication)] et cliquez sur [Resynchronisation (Resync)] pour lancer la resynchronisation.Si vous avez configuré des restrictions d’accès aux sous-dossiers qui seront transférées vers les destinations de reprise et de réplication, désactivez-les ou modifiez la destination.Si l’erreur s’affiche à nouveau, contactez le support technique de Buffalo pour obtenir de l’aide.
I34 Virus Quarantined	Une analyse antivirus a détecté un virus.	Lorsque le virus est supprimé du dossier de quarantaine, le message ne s’affiche plus. Si le logiciel antivirus est configuré de manière à supprimer automatiquement les virus du dossier de quarantaine, alors le message ne s’affiche pas.
I37 Recovering System...	Réinitialisation des paramètres en cours. -
I38 Recovery Finished	Réinitialisation des paramètres terminée. -
I40 All Data Will Be Deleted	Début de la réinitialisation des paramètres.Toutes les données du disque 1 seront effacées.	-
I41 Push Func to Start Recovery	Appuyez sur le bouton Fonction situé à l'avant pour démarrer le processus de réinitialisation des paramètres.	-
I42 Preparing Recovery	Préparation du démarrage du processus de réinitialisation des paramètres.	-
I43 Unsupported Hardware	La TeraStation a démarré à partir d'un périphérique de réinitialisation USB, mais les paramètres ne peuvent pas être restaurés depuis ce périphérique de réinitialisation.	-
I44 Drive 1 Not Found	La réinitialisation à partir du disque USB de réinitialisation a démarré, mais le disque 1 n'a pas été détecté.	Vérifier la présence du disque 1 et l'insérer correctement dans son emplacement.
I45 Recovery Failed Échec de la réinitialisation. -
I46 Migrating RAID Array x...	Migration ou conversion des données (migration RAID) en cours.	Ne pas couper l'alimentation de la TeraStation.
I47 Don't Power Off System!
I48 Push Func to Start Failover	La TeraStation est prête à devenir la sauvegarde de reprise de la TeraStation principale.	Appuyez sur le bouton Fonction situé à l'avant de la TeraStation cible jusqu'à l'arrêt du bip pour accepter le statut de sauvegarder de reprise.
I49 Lost Failover Main	La TeraStation principale de la configuration de reprise est introuvable.	Vérifiez que la TeraStation principale est allumée, qu'elle fonctionne et qu'elle est connectée au réseau.
I50 Failover in Maintenance Mode	Une maintenance de la reprise est en cours.	Ne pas couper l'alimentation de la TeraStation.
I51 Initializing Failover...	Réinitialisation de la configuration de la reprise.	Ne pas couper l'alimentation de la TeraStation.
I52 New Firmware Available	Une nouvelle version du microprogramme est disponible.	Mettre à jour le microprogramme.
I54 Backup Job x Failed	La tâche de sauvegarde a échoué.	Assurez-vous que la tâche de sauvegarde est correctement configurée. Vérifiez que le NAS est allumé et qu'il n'est pas en mode veille. Si la tâche de sauvegarde échoue à nouveau, vérifiez l'état du NAS, du réseau et des source et destination de sauvegarde.Si vous avez configuré des restrictions d'accès aux sous-dossiers, qui seront transférées vers les destinations de sauvegarde, désactivez-les ou modifiez la destination.
I55 Recovery Not Authorized	L'authentification lors de la réinitialisation des paramètres a échoué.	Les paramètres peuvent être restaurés uniquement pour la TeraStation dont les paramètres ont été enregistrés au départ.
I59 Boot Auth Failed Échec de Boot Authentication.		Ouvrez les Réglages, notez la clé de déchiffrement affichée et envoyez-la à l'administrateur du serveur d'authentification.
Message LCD Description	Mesure de correction
I60 Drive x TBW Reached	Le disque a atteint sa capacité d'écriture garantie (TBW).	Nous vous recommandons de remplacer le disque.Remarque: Pour plus d'informations sur la prise en charge des SSD, consultez votre garantie.
I61 Drive Setup Mode	L'unité est en mode de configuration du disque.	Sortez du mode de configuration du disque en suivant la procédure indiquée dans la section « Le voyant d'alimentation LED clignote ».
I62 Replace Drive x	Vous ne pouvez plus écrire de données sur le disque, car sa capacité d'écriture garantie a été dépassée (TBW).	Remplacez le disque.Remarque: Pour plus d'informations sur la prise en charge des SSD, consultez votre garantie.

Paramètres par défaut

Nom de l'administrateur admin
Mot de passe password
Dossiers partagés	« share »* et « info »** pour les ordinateurs Windows et Mac.* Par défaut, la corbeille est activée.** Partage en lecture seule.
Adresse IP	La TeraStation obtient automatiquement son adresse IP depuis un serveur DHCP du réseau. Si aucun serveur DHCP n'est disponible, alors l'adresse IP sera assignée comme suit :Adresse IP : 169.254.xxx.xxx (où xxx est attribué au hasard au démarrage de la TeraStation.)Masque de sous-réseau : 255.255.0.0
Groupes enregistrés	« hdusers », « admin » et « guest »Vous ne pouvez ni modifier ni supprimer ces groupes par défaut.
Paramétrage des groupes réseau Microsoft	GROUPE DE TRAVAIL
MTU Size 1500 octets
SMB	Activé
	Protocole SMB Automatique
	Autorisations de la corbeille	Tous les utilisateurs
	Fichiers temporaires macOS	Conserver lorsque le fichier original est supprimé
AFP Activé
FTP Désactivé
SFTP Désactivé
WebAccess Désactivé
NFS Désactivé
rsync Désactivé
Analyse RAID Désactivé
iSCSI Désactivé
Stockage sur le cloud	Désactivé
Dropbox Sync	Désactivé
Antivirus Désactivé
SNMP Désactivé
Time Machine Désactivé
NTP Activé
Notification par e-mail Désactivé
Paramètres du bouton Init Rétablir les paramètres d’usine par défaut du mot de passe admin
Boot Authentication Désactivé
Mode RAID	TS5210DN, TS5210DF : RAID 1TS5410DN, TS5410RN : RAID 5TS5810DN, TS51210RH: RAID 6

Caractéristiques

Vérifiez le site Web de Buffalo pour obtenir des informations sur les tout derniers produits et leurs caractéristiques.

Interface du réseau LAN	Conformité aux normes	Port 1 GbE : IEEE 802.3ab (1000BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3 (10BASE-T) Port 10 GbE : IEEE 802.3ae (10GBASE-T), IEEE 802.3bz (2.5GBASE-T, 5GBASE-T), IEEE 802.3ab (1000BASE-T), IEEE 802.3u (100BASE-TX)
	Taux de transfert des données	Port 1 GbE : 10/100/1000 Mbit/s (auto sensing) Port 10 GbE : 2,5/5/10 Gbit/s, 100/1 000 Mbit/s (auto sensing)
	Nombre de ports	TS5210DN, TS5210DF, TS5410DN, TS5410RN, TS5810DN : 1 x 10 GbE, 2 x 1 GbE TS51210RH : 2 x 10 GbE, 2 x 1 GbE
	Type de connecteur RJ-45 8 broches (prenant en charge Auto-MDIX)
	Protocoles pris en charge TCP/IP
	Services de fichiers réseau SMB/CIFS, AFP, FTP/SFTP, NFS
	Taille des MTU	1500–9216 octets
Interface USB	Conformité aux normes	USB 3.0/2.0
	Taux de transfert des données	USB 3.0 : 5 Gbit/s max USB 2.0 : 480 Gbit/s max
	Nombre de ports	TS5210DN, TS5210DF, TS5410DN : 2 port USB 3.0 TS5410RN, TS5810DN : 3 port USB 3.0 TS51210RH : 2 x USB 3.0, 2 x USB 2.0
	Type de connecteur Saisissez A.
Disque dur interne	Nombre de batteries de disques	TS5210DN, TS5210DF : 2TS5410DN, TS5410RN : 4TS5810DN : 8TS51210RH : 12
	Interface du disque SATA 6 Gbit/s
	Niveau de RAID pris en charge	TS5210DN, TS5210DF : 0, 1, JBOD (disques individuels)TS5410DN, TS5410RN, TS5810DN, TS51210RH : 0, 1, 5, 6, 10, JBOD (disques individuels)
	Disque de remplacement	TS5210DF : Disque Buffalo série OP-SSDTS5210DN, TS5410DN, TS5410RN, TS5810DN : Disque Buffalo série OP-HDNTS51210RH : Disque Buffalo série OP-HDH2URemarque: Le nouveau disque dur doit être de même capacité que le disque dur remplacé ou d'une capacité supérieure. Les disques mentionnés ci-dessus sont disponibles sur le site Web de Buffalo.
Divers	Alimentation	TS5210DN, TS5210DF, TS5410DN : CA 100–240 V, 1,5 A, 50/60 HzTS5410RN : CA 100–240 V, 2,5-1,25 A, 50/60 HzTS5810DN: CA 100–240 V, 3,0 A, 50/60 HzTS51210RH : CA 100–240 V, 7,0-3,5 A, 50/60 Hz
	Dimensions (L x P x H, hors parties saillantes)	TS5210DN, TS5210DF : 170 x 170 x 230 mm ; 6,7 x 6,7 x 9,1 poTS5410DN : 170 x 215 x 230 mm ; 6,7 x 8,5 x 9,1 poTS5410RN : 430 x 44,3 x 430 mm ; 16,9 x 1,7 x 16,9 poTS5810DN: 300 x 215 x 230 mm ; 11,8 x 8,5 x 9,1 poTS51210RH : 481 x 88 x 736,9 mm ; 18,9 x 3,5 x 29,0 po
	Poids	TS5210DN : Env. 4,8 kg ; 10,6 lb.TS5210DF : Env. 3,5 kg ; 7,7 lb.TS5410DN : Env. 7,0 kg ; 15,4 lb.TS5410RN : Env. 8,5 kg ; 18,7 lb.TS5810DN: Env. 12,5 kg ; 27,6 lb.TS51210RH : Env. 25,0 kg ; 55,1 lb.
	Consommation électrique	TS5210DN, TS5210DF, TS5410DN : Max. 85 WTS5410RN : Max. 100 WTS5810DN: Max. 150 WTS51210RH : Max. 500 W
	Environnement d'exploitation	Température : 0-40°C ; 32-104°FHumidité : 10 à 85 % sans condensation
	Périphériques compatibles	PC Windows, ordinateurs Mac et tablettes avec connexion Ethernet avec ou sans fil.Remarque: La TeraStation nécessite une connexion Ethernet avec votre ordinateur pour fonctionner. Elle ne peut être connectée par USB.
	SE pris en charge	Windows 10, 8.1, 7 SP1 ou version supérieureWindows Server 2016, 2012 R2, 2012, 2008 R2, 2008 macOS 10.12, 10.11, 10.10, 10.9

Chapitre 11 Informations concernant la conformité aux réglementations

Pour les clients basés aux États-Unis

FCC Statement

Pour les clients basés en Europe

CE

Dansk

Cet appareil est un produit de Classe A. Dans un environnement domestique, ce produit est susceptible de provoquer des interférences radio, auquel cas l'utilisateur peut être mis en demeure de prendre des mesures appropriées.

Utilisé dans un environnement domestique, cet appareil génère des interférences. Ce type d'utilisation est donc à éviter si l'utilisateur n'a pas pris de mesures spécifiques visant à réduire les émissions électromagnétiques pour éviter les interférences avec la réception de programmes de radio et de télévision.

Utilisez uniquement les câbles et accessoires inclus dans ce package. N'utilisez aucun autre accessoire ou câble sauf instruction spécifique de la documentation.

Utilisez des câbles d'une longueur de moins 3 mètres pour connecter les périphériques USB à ce type de TeraStation.

Italiano

La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.

Norsk

Pour les clients basés à Taiwan

BSMI

警告使用者：
