Caractéristiques	Détails
Type de produit	Serveur NAS (Network Attached Storage)
Capacité de stockage	Jusqu'à 32 To (avec 4 disques durs de 8 To)
Nombre de baies	4 baies pour disques durs
Interface réseau	2 ports Ethernet Gigabit
Protocole de partage	SMB/CIFS, AFP, FTP, NFS
Système de fichiers	EXT4, XFS
Gestion des utilisateurs	Contrôle d'accès basé sur les utilisateurs et groupes
Fonctionnalités de sauvegarde	Sauvegarde automatique, sauvegarde vers le cloud
Maintenance	Facilité d'accès aux disques durs, mises à jour logicielles via l'interface web
Sécurité	Chiffrement des données, accès sécurisé via HTTPS
Dimensions	220 x 150 x 180 mm
Poids	2,5 kg (sans disques durs)
Alimentation	Alimentation externe, 100-240V
Garantie	2 ans

FOIRE AUX QUESTIONS - LinkStation 441D BUFFALO

Comment puis-je accéder à mon BUFFALO LinkStation 441D depuis un réseau local ?

Assurez-vous que votre BUFFALO LinkStation 441D est correctement connecté à votre routeur. Utilisez l'outil de configuration de BUFFALO pour localiser l'appareil sur le réseau. Vous pouvez également accéder à l'interface de gestion en entrant l'adresse IP de la LinkStation dans un navigateur web.

Que faire si je ne peux pas me connecter à mon BUFFALO LinkStation 441D ?

Vérifiez d'abord que l'appareil est sous tension et connecté au réseau. Redémarrez le routeur et la LinkStation. Si le problème persiste, essayez de réinitialiser la LinkStation en maintenant le bouton de réinitialisation pendant environ 10 secondes.

Comment puis-je configurer le partage de fichiers sur le BUFFALO LinkStation 441D ?

Accédez à l'interface de gestion via votre navigateur web. Connectez-vous avec vos identifiants, puis allez dans les paramètres de partage. Vous pouvez créer des dossiers partagés et définir les autorisations d'accès pour les utilisateurs.

Mon BUFFALO LinkStation 441D ne s'allume pas, que dois-je faire ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation n'est pas endommagé. Essayez de brancher l'appareil sur une autre prise. Si l'appareil ne montre toujours aucun signe de vie, il peut être nécessaire de contacter le support technique.

Comment puis-je mettre à jour le firmware de mon BUFFALO LinkStation 441D ?

Téléchargez la dernière version du firmware depuis le site officiel de BUFFALO. Connectez-vous à l'interface de gestion de la LinkStation, allez dans la section 'Mise à jour du firmware' et suivez les instructions pour installer la mise à jour.

Est-il possible de configurer un accès à distance sur le BUFFALO LinkStation 441D ?

Oui, vous pouvez configurer l'accès à distance en activant la fonction 'WebAccess' dans l'interface de gestion. Suivez les instructions pour créer un compte et permettre l'accès à distance à vos fichiers.

Comment puis-je sauvegarder les données de mon BUFFALO LinkStation 441D ?

Vous pouvez configurer des tâches de sauvegarde régulières via l'interface de gestion. Il est également possible de sauvegarder manuellement les fichiers en les copiant sur un autre périphérique de stockage ou sur le cloud.

Que faire si je rencontre des problèmes de performance avec mon BUFFALO LinkStation 441D ?

Vérifiez que votre réseau local fonctionne correctement et que la LinkStation n'est pas surchargée d'utilisateurs ou de tâches. Redémarrez l'appareil et vérifiez si le firmware est à jour. Si le problème persiste, envisagez de contacter le support technique.

MODE D'EMPLOI LinkStation 441D BUFFALO

Manuel d'utilisation

www.buffalo-technology.com

35020488-02

2014.10

Table des matières

Chapitre 1 Demarrage. 6

Schemas 6

Modification du mot de passer administrateur et ajust d'un dossier partagé 7

Installation des applications 9

NAS Navigator2. 9

SmartPhone Navigator. 9

WebAccess 9

Acces aux dossiers partages. 9

Acces depuis un ordinateur 9

Accès depuis un périhérique mobile. 9

Mise sous tension et hors tension de la LinkStation 10

Chapitre 2 Configuration 12

Accès aux Settings (Réglages) depuis un ordinateur 12

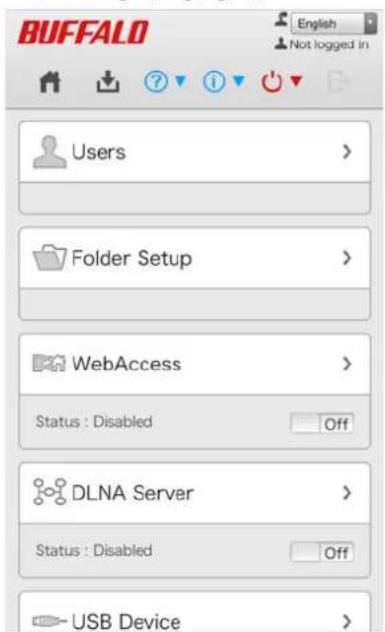

Accès aux Settings (Réglages) depuis un périhérique mobile 16

Paramètres modifiables depuis votre périphérique mobile............18

Chapitre 3 Partage de fichiers 19

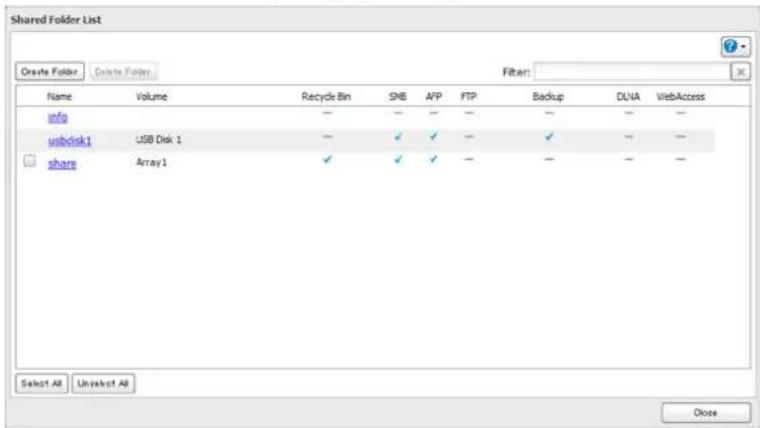

Ajout de dossiers partages 19

Configuration depuis un ordinateur 19

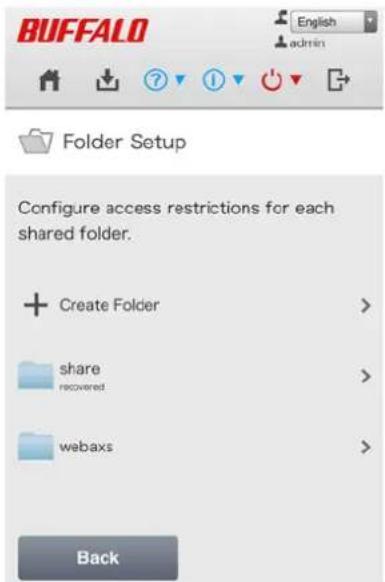

Configuration depuis un périhérique mobile 21

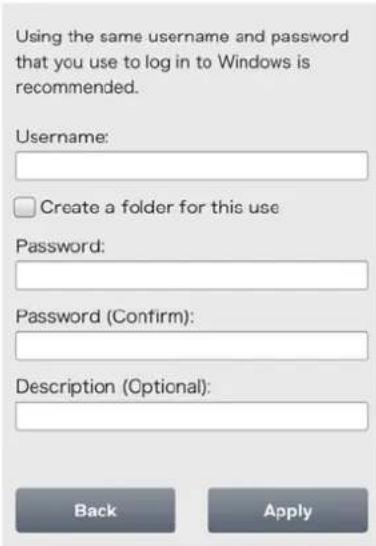

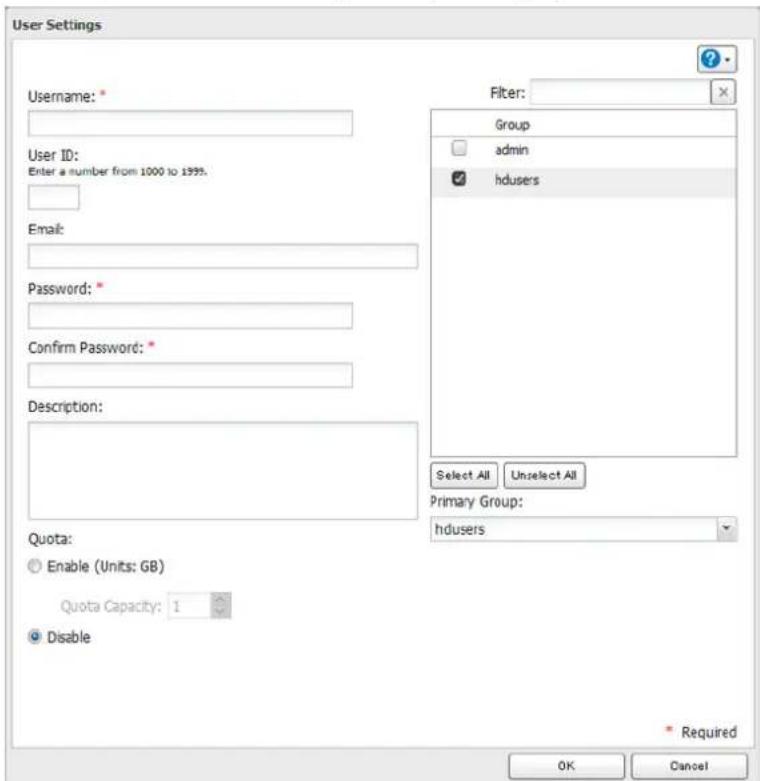

Ajout d'utilisateurs 22

Configuration depuis un ordinateur 22

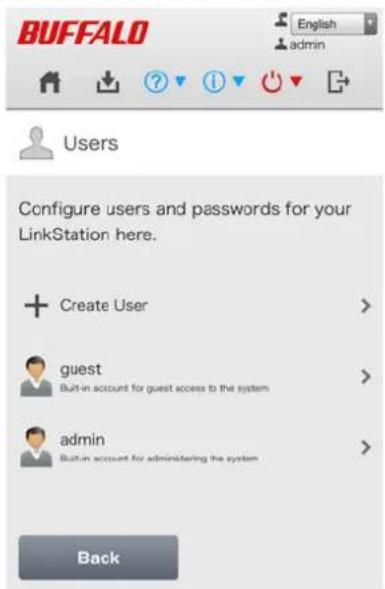

Configuration depuis un périhérique mobile 24

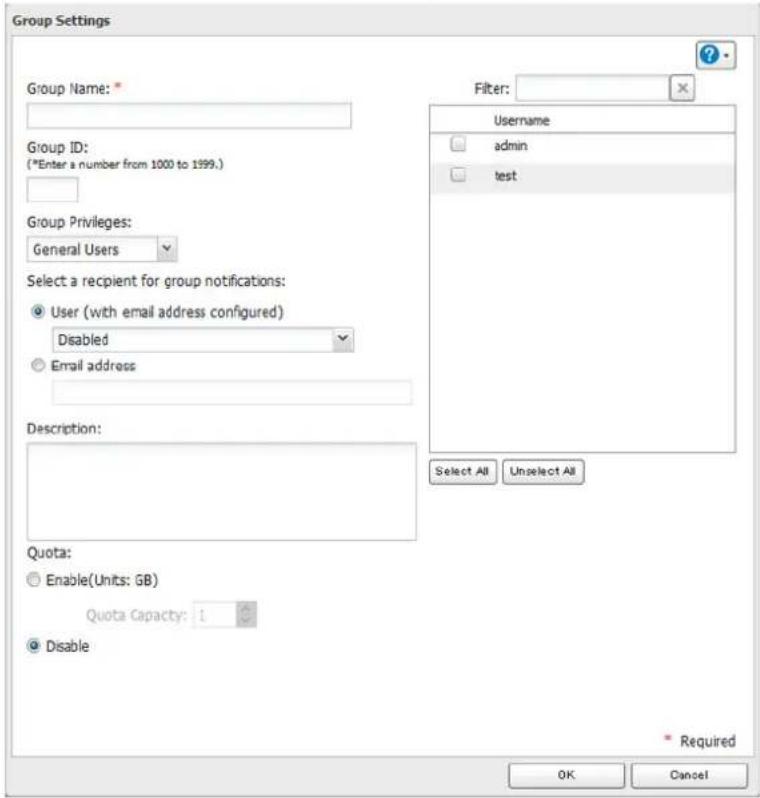

Ajout de groupes 25

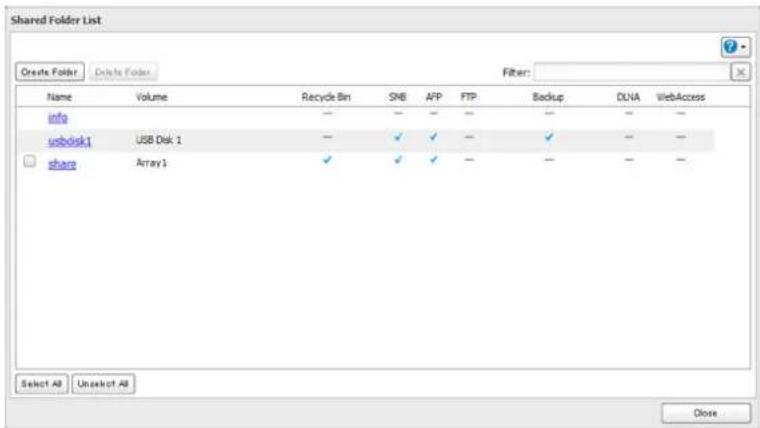

Utilisateurs locaux/Groupes 27

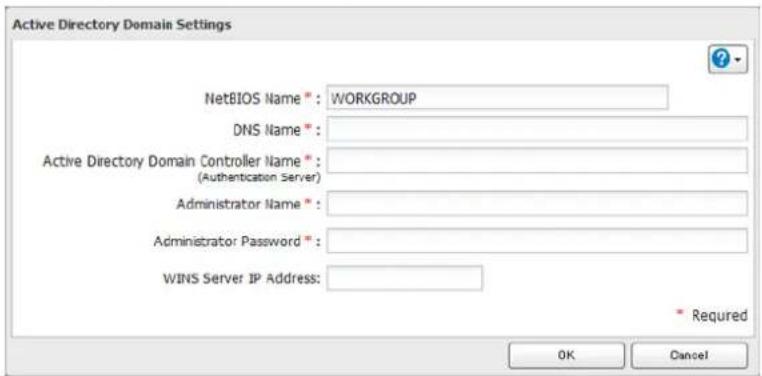

Active Directory 29

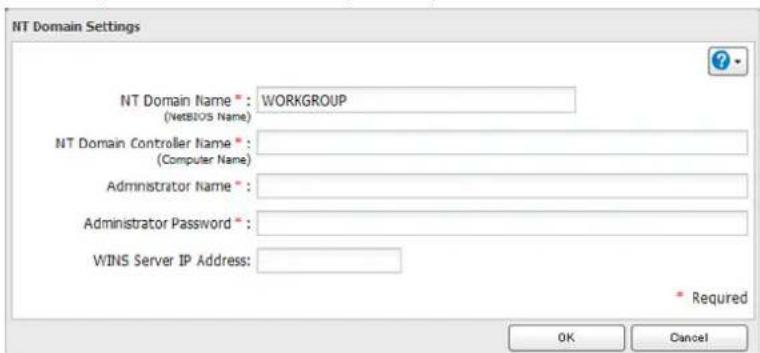

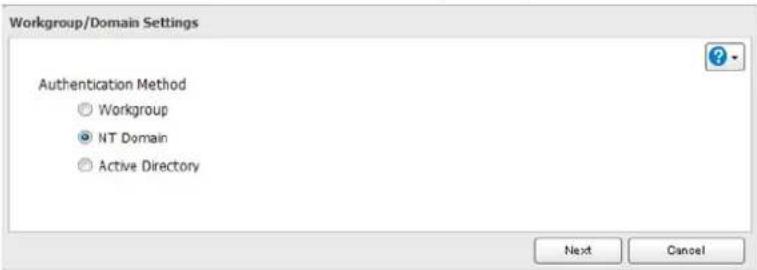

Domaine NT 31

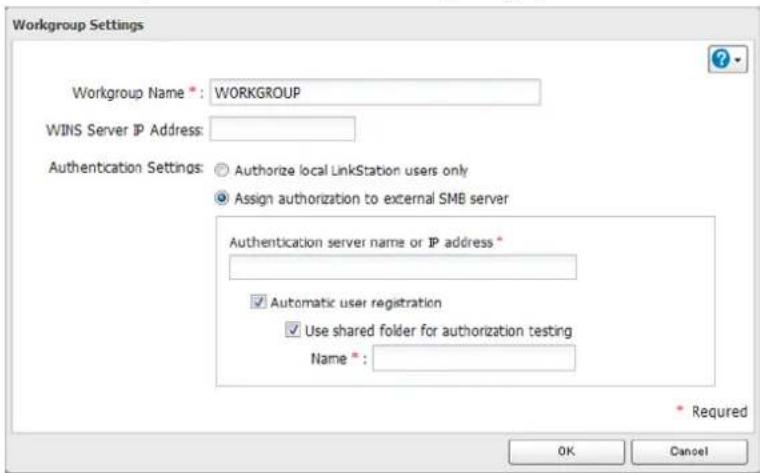

Authentication utiliseur via un serveur SMB externe 33

Chapitre 4 Gestion du stockage 36

Batteries de disques RAID 36

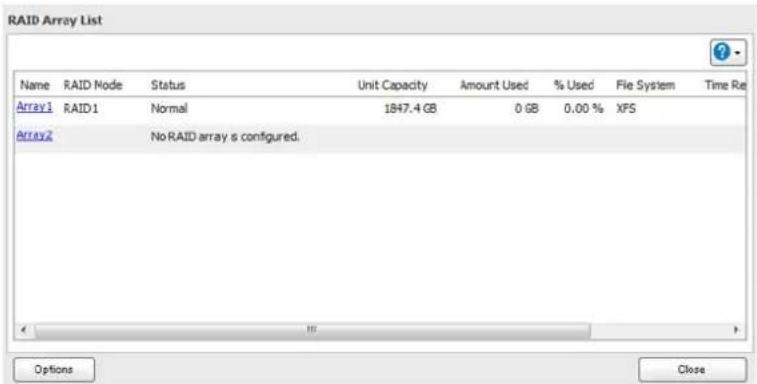

Travailler avec les batteries de disques RAID 37

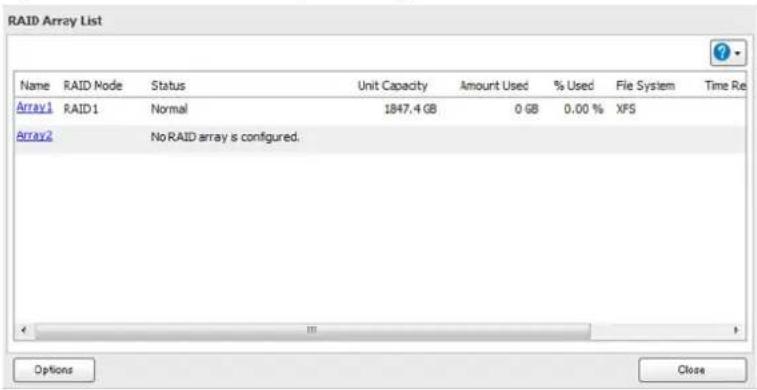

Utilisation du mode JBOD 37

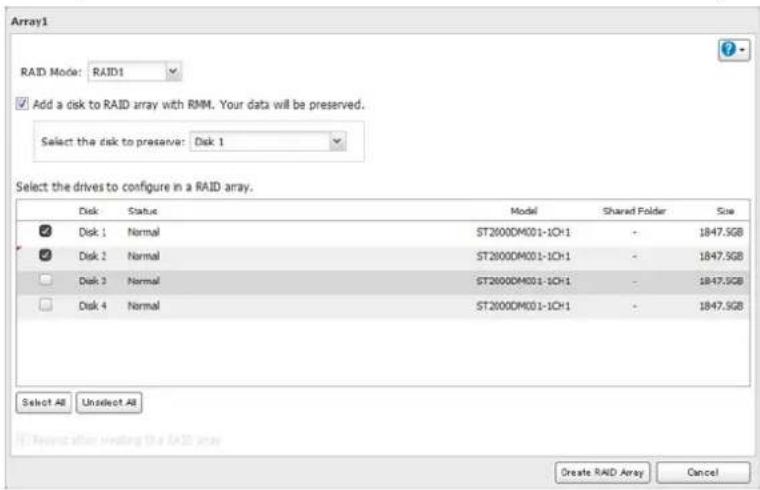

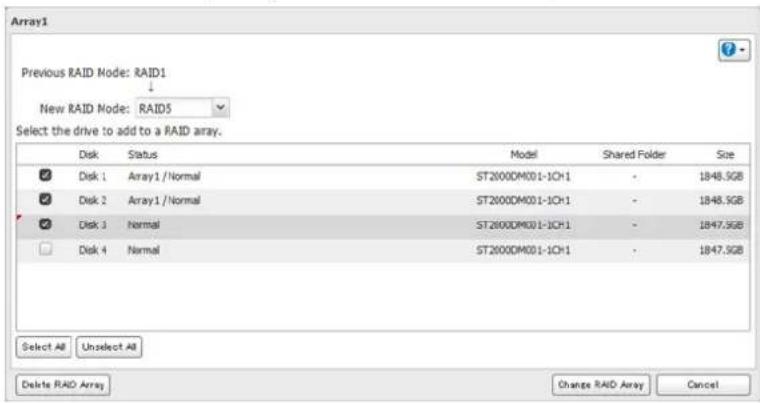

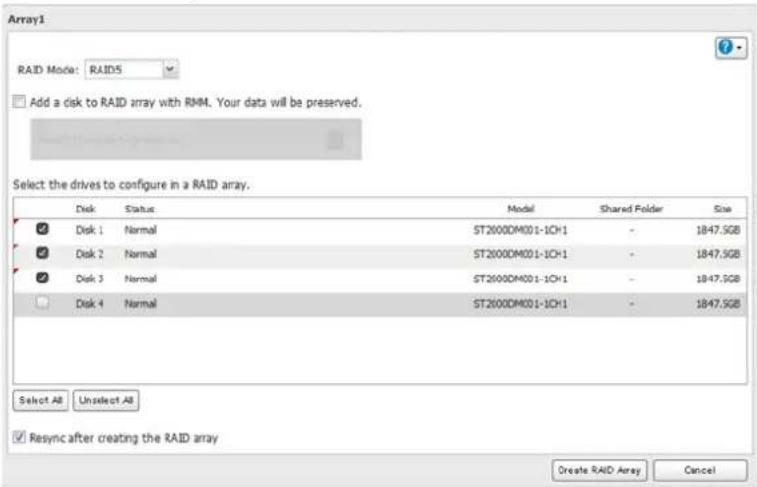

Modification du mode RAID 37
RMM (RAID Mode Manager) 39
I'analyse RAID 41

Ajout d'un disque dur externe 42

Connexion d'un disque dur externe 42
42

Déconnexion des disques durs 42

Déconnexion à l'aide du bouton Fonction 43

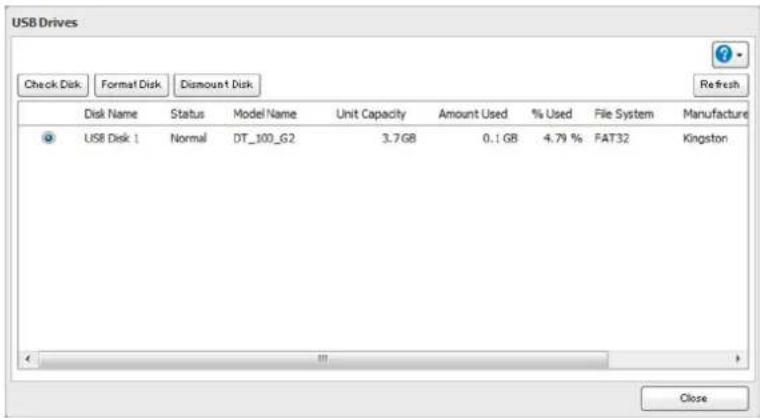

Démontage depuis les Settings (Réglages) sur un ordinateur 43
Démontage depuis les Settings (Réglages) sur un périhérique mobile 44

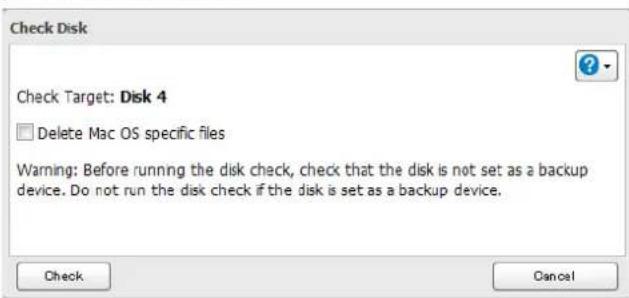

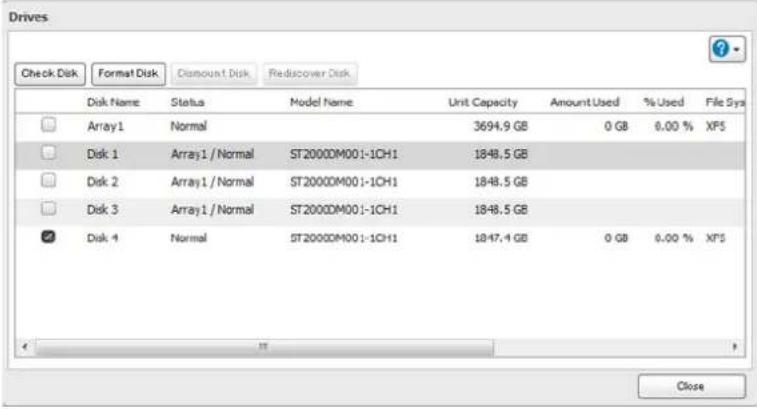

Vérification des disques durs. 44

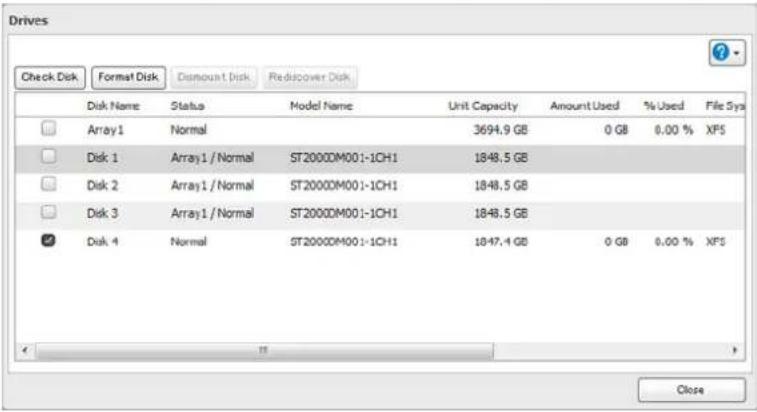

Formatage des disques. 45

Effacer complètement les données de la LinkStation 47

Quotas des disques 48

Quotas pour les utilisateurs 48
Quotas pour les groupes 48

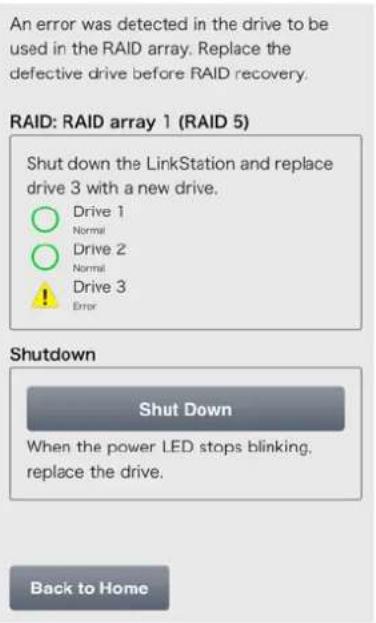

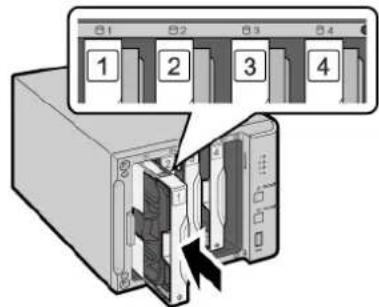

Remplacement de disque dur 49

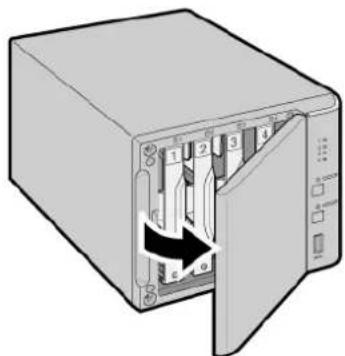

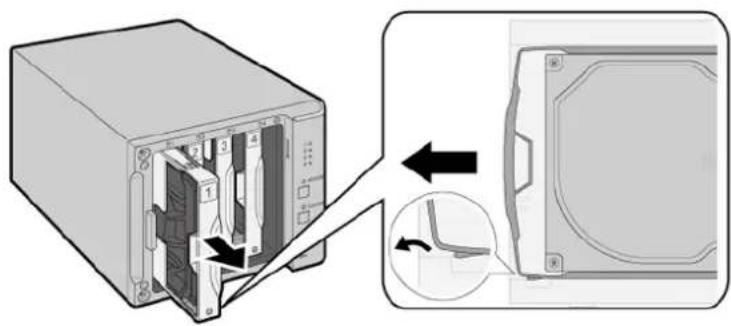

Reconstruction de la batterie de disques RAID depuis un ordinateur 50

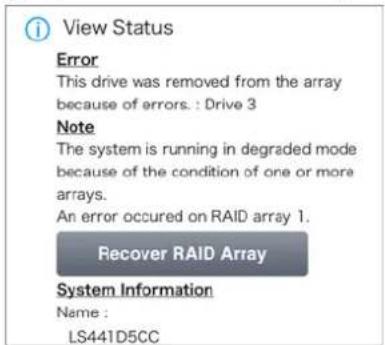

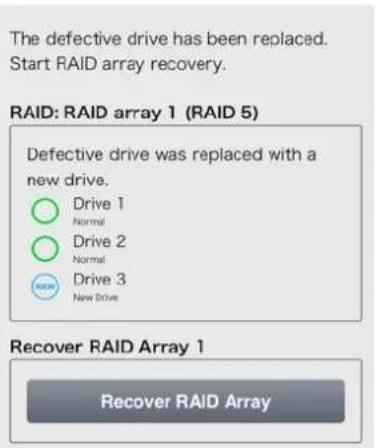

Reconstruction de la batterie de disques RAID depuis un périhérique mobile. 52

Chapitre 5 Accès à distance 55

WebAccess 55

Configuration depuis un ordinateur 55

Configuration depuis un périhérique mobile 58

FTP 63

Chapitre 6 Sauvegarde. 65

Sauvegarde depuis la LinkStation 65

Preparation d'une destination de sauvegarde 65

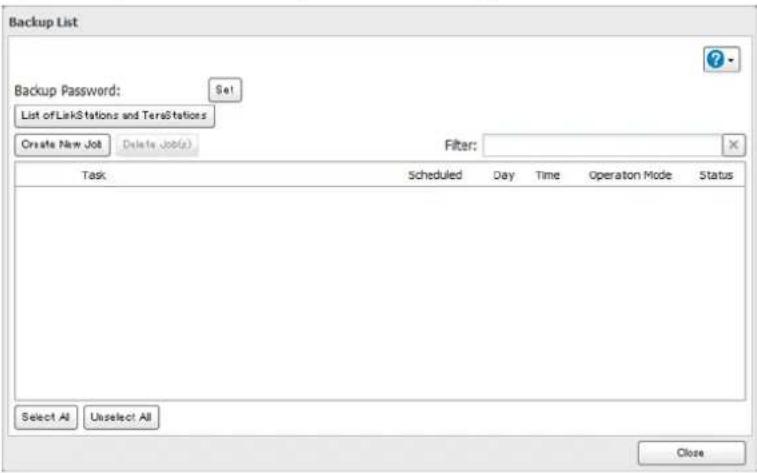

Configuration d'une tâche de sauvegarde 67

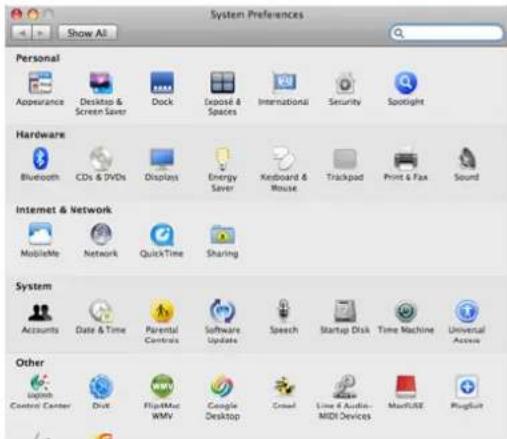

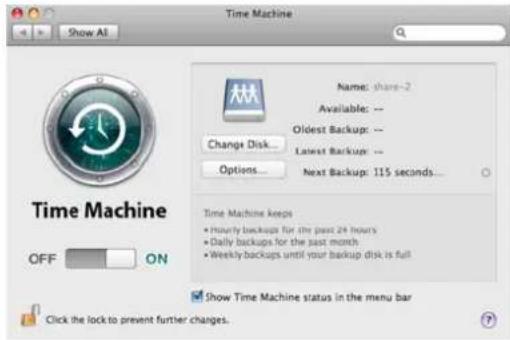

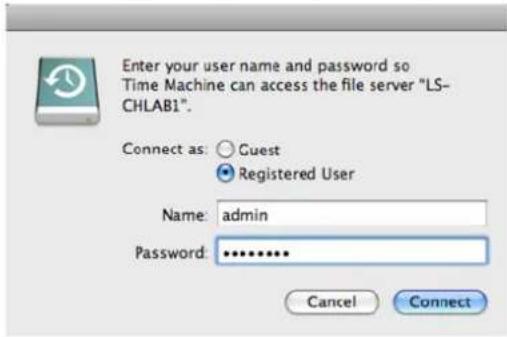

Sauvegarde de votre Mac via Time Machine. 69

Copie depuis un pérophérique USB. 72

Configuration de Direct Copy depuis un ordinateur 72

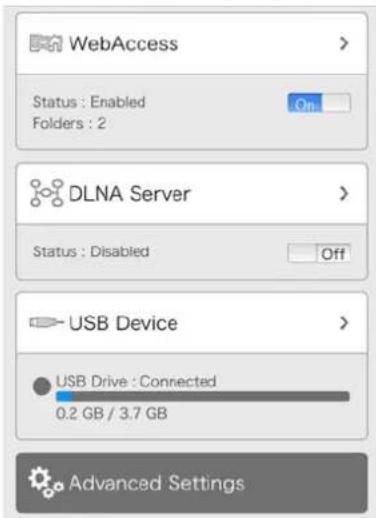

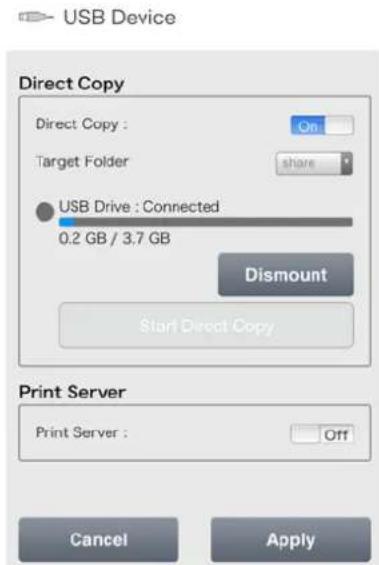

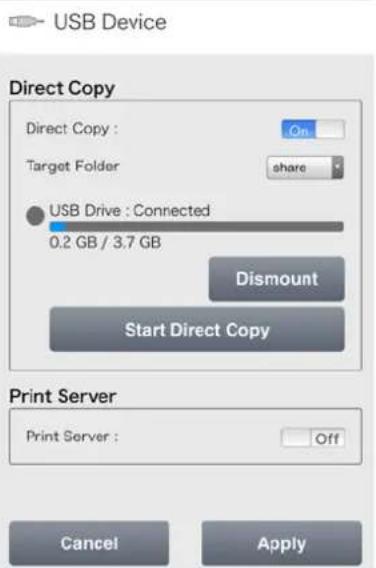

Configuration de Direct Copy depuis un périphérique mobile ....73

Demarrage de Direct Copy 74

Chapitre 7 Multimédia 76

DLNA 76

Configuration depuis un ordinateur 76

Configuration depuis un périhérique mobile 78

Lecture de fichiers. 78

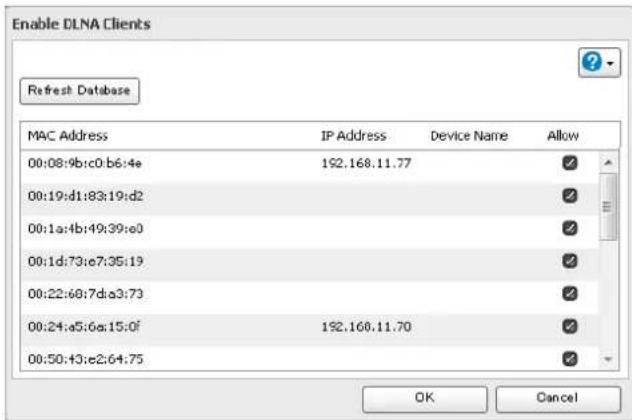

Periphériques compatibles DLNA connectés 78

Transmission en continu d'un contenu à des périphériques compatibles DLNA 79

Désactivation de la lecture depuis un périphérique donné......80

Serveur iTunes 81

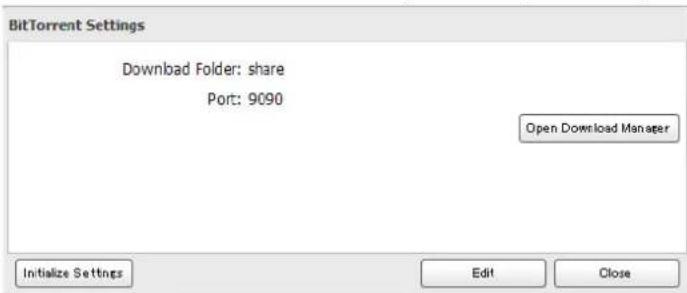

BitTorrent 81

Connexion d'une imprimante 83

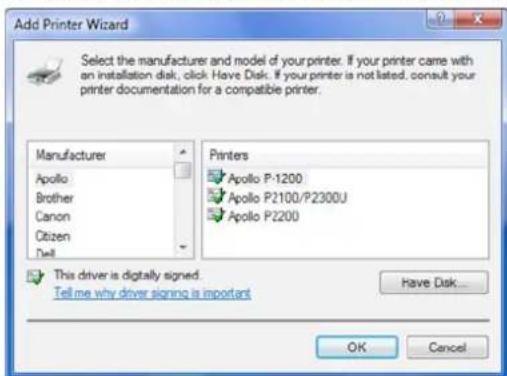

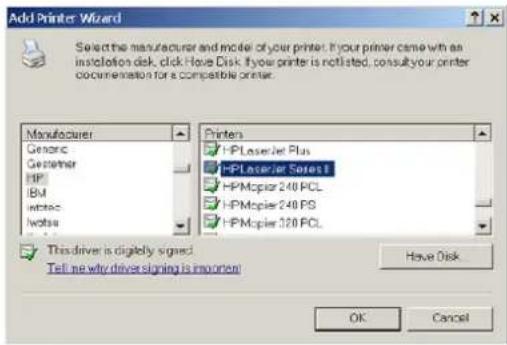

Configuration d'une imprimante depuis un ordinateur 84

Configuration d'une imprimante depuis un périhérique mobile.....85

USB Device Server (Service Network-USB) 86

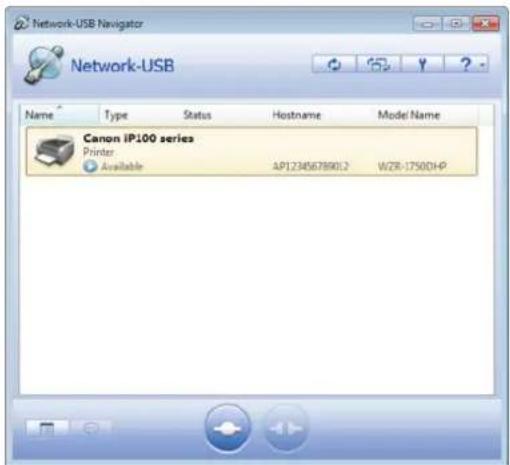

Connexion avec Network-USB Navigator 87

Déconnexion des péripériques USB. 88

Chapitre 8 Fonctions avances. 89

Crypter la transmission de données. 92

Cryptography des données de configuration 92

Cryptage des données pour le transfert via FTP 92

Cryptage SSL 92

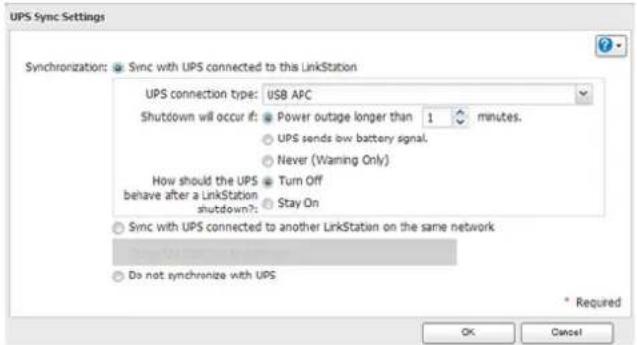

Onduleur (UPS, Uninterruptible Power Supply) 92

Rétabillisement des paramètres d'usine par défaut.........93

Réinitialisation depuis Settings (Réglages) 93

Initialisation à l'aide du bouton Function 94

Mise à jour en ligne 94

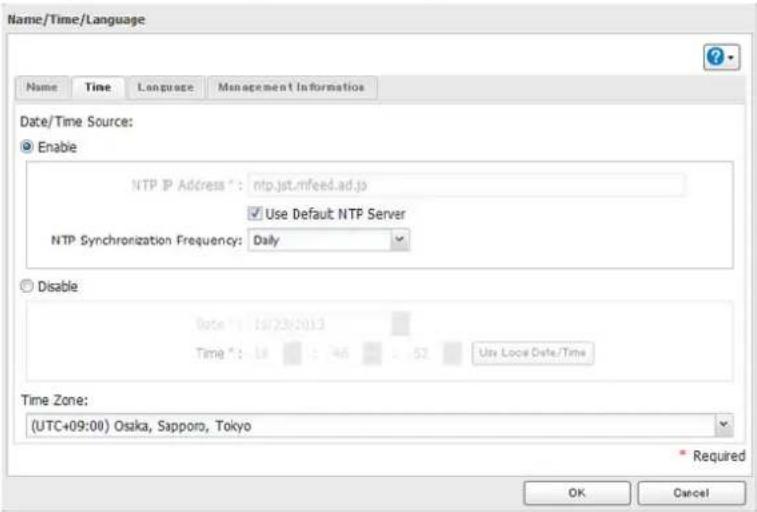

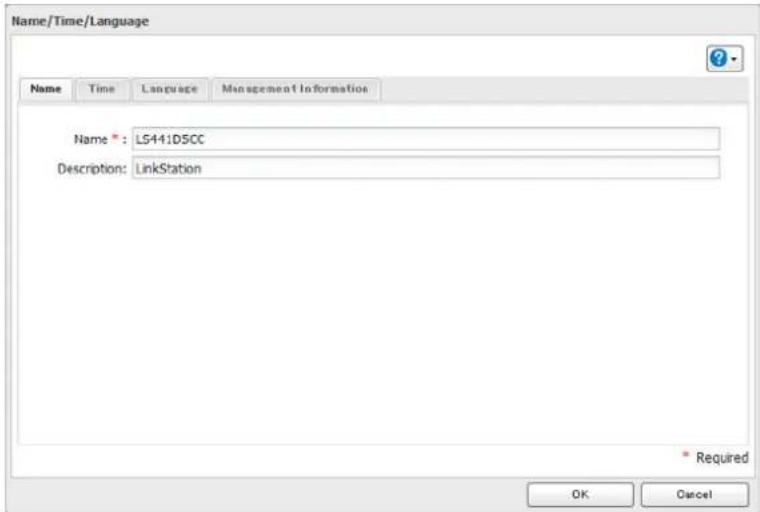

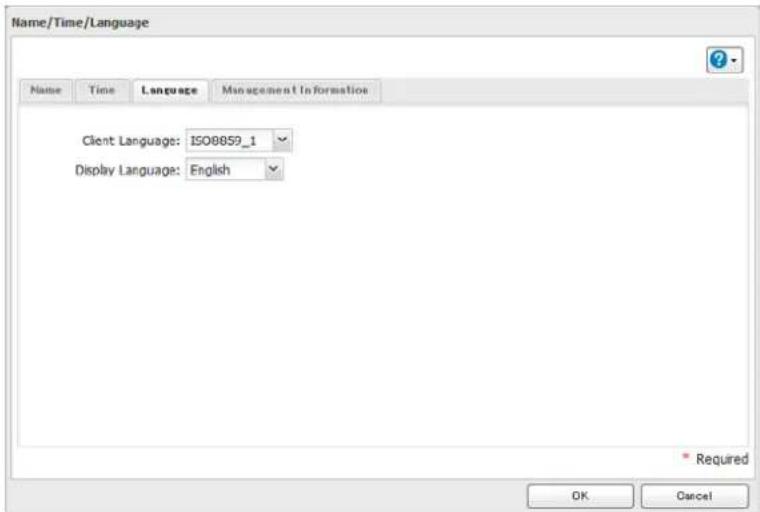

Nom, date, heures et langueue 95

Trames jumbo 97

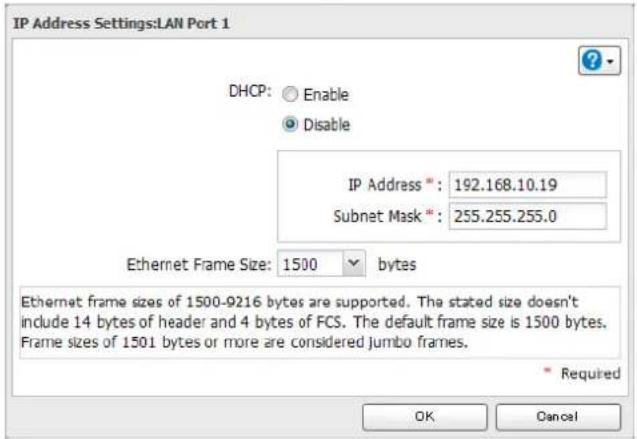

Modification de l'adresse IP 98

Chapitre 9 Utilitaires 100

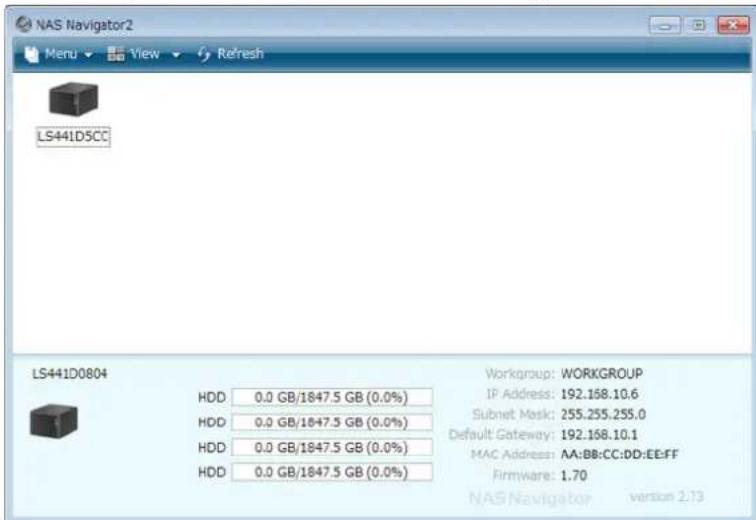

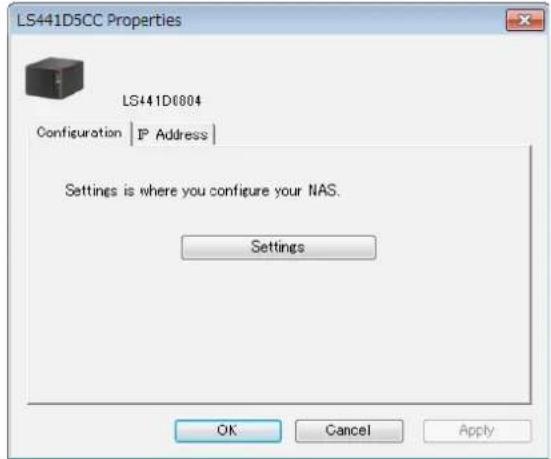

NAS Navigator2 pour Windows 100
Installation en tant que lecteur réseau 102

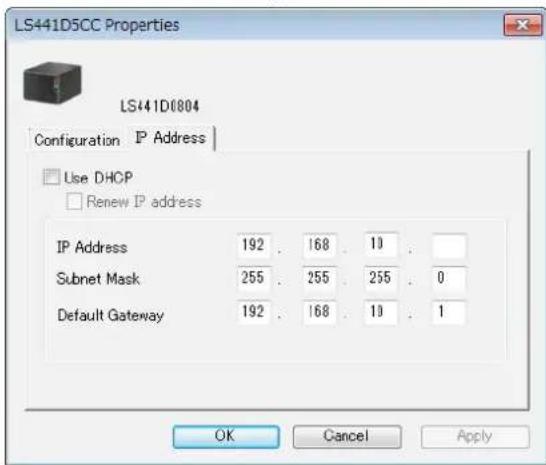

Modification de l'adresse IP 103

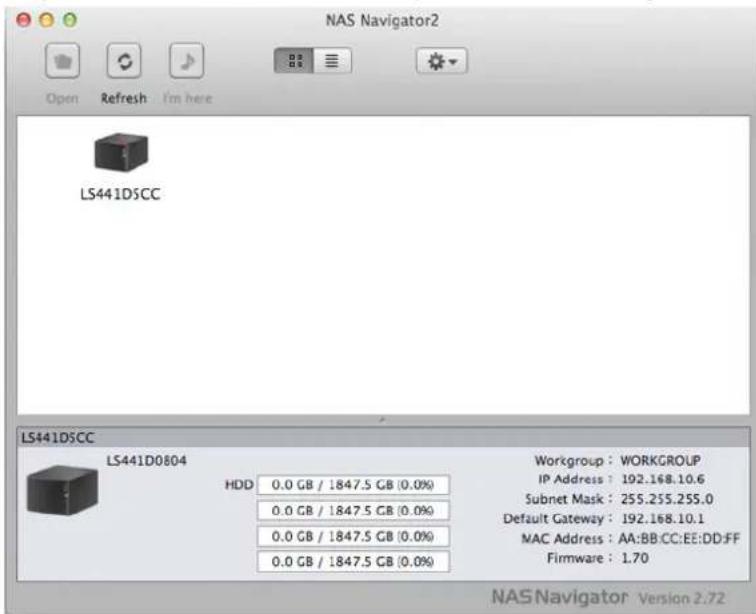

NAS Navigator2 pour Mac OS 104

Installation en tant que lecteur réseau 105

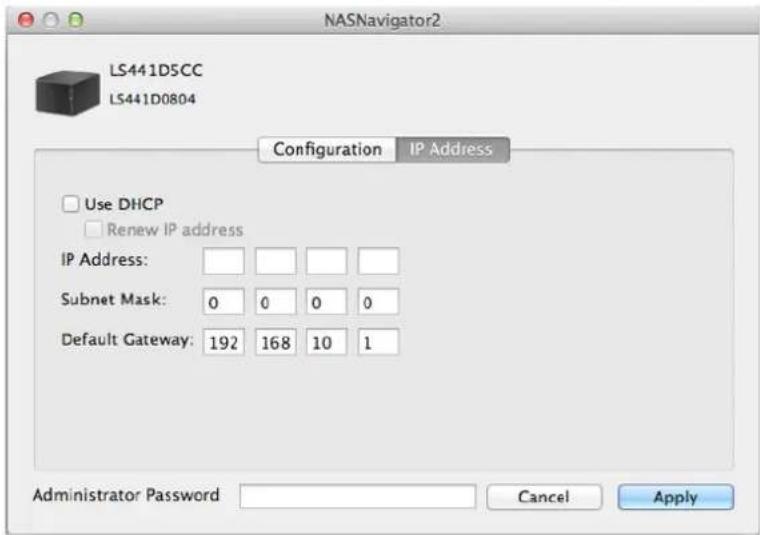

Modification de l'adresse IP 105

Chapitre 10 Annexe. 107

Lorsque levoyant d'alimentation clignote 107
Paramètres par défaut 109
Caracteristiques 110
Modèles 111

Chapitre 11 Informations concernant la conformité aux réglementations 112

Chapitre 1 Demarrage

Schemas

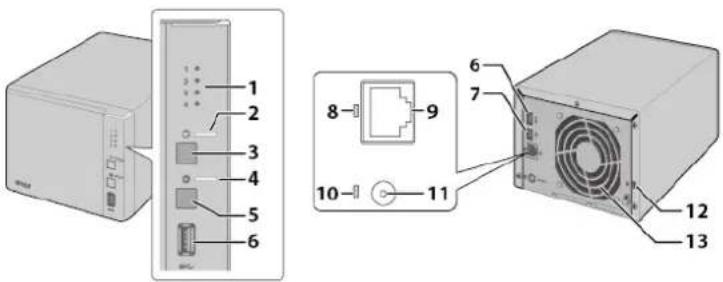

LS441D/LS441DE

1 Voyants d'etat

Normalement, ces voyants s'allument vert lors d'un accès aux disques durs. En cas de défaillance d'un disque, son voyant s'allume rouge.

2 Voyant d'alimentation

Levoyant d'alimentation blanc s'allume pour indiquer que la LinkStation est sous tension.

Levoyant d'alimentation blanc clignote lors du démarrage ou de l'arrêt.

Levoyant d'alimentation rouge clignote en cas d'erreur.

En presence d'un message d'etat, le voyant d'alimentation clignote orange.

En presence d'un nouveau microprogramme disponible, le voyant d'alimentation devient orange.

3 Bouton d'alimentation

Pourmettre sous tension,branche le cable d'alimentation et appuyez sur le bouton d'alimentation.Pour mettre hors tension,maintenez le bouton d'alimentation appuyé pendant 3 secondes.

4Voyant Function (Fonction)

Cevoyant devient blanc lorsque la LinkStation est en cours de réinitialisation ou lors de la déconnexion de péripériques USB. Il clignote blanc lors de l'utilisation de l'option Direct Copy.

Sur ce modèle, levoyant Function (Fonction) rouge s'allume lorsque la LinkStation effectue l'installation initiale du disque dur et il clignote lorsque vous appuyez sur le bouton Fonction.

5 Bouton Function (Fonction)

Utilisez ce bouton pour l'option Direct Copy, pour désinstaller les péripériques USB et pour réinitialiser les paramétres.

6 Port USB 3.0

Permet de connecter des disques durs USB 3.0 Buffalo compatibles, des lecteurs flash USB, des apparciels photos numériques et des imprimantes USB. Les concentrateurs USB ne sont pas pris en charge.

7 Port USB 2.0

Permet de connecter des disques durs USB Buffalo compatibles, des lecteurs flash USB, des apparciels photos numériques et des imprimantes USB. Les concentrateurs USB ne sont pas pris en charge.

8 Voyant Link/Activity (Liaison/Accès)

Cevoyant indique I'activite reseau. Il clignote en vert lorsqu'un utiliseur accede à la LinkStation à travers le reseau.

9 Ports LAN (réseau local)

Connectez à un réseau, un concentrateur ou un commutateur de votre réseau Ethernet à l'aide du cable Ethernet fourni.

10 Voyant d'etat de l'alimentation

Levoyant devient vert lorsquel cable d'alimentation est connecté.

11 Connecteur d'alimentation

Utilisez le cordon d'alimentation fourni pour relier l'appareil à un parasurtenseur ou une prise de courant.

12 Emplacement pour la protection anti-vol

Utilisez cet emplacement pour securiser vous LinkStation à l'aide d'un serre-cable (non fourni).

13 Ventilateur

Veillez à ne pas bloquer le ventilateur.

Modification du mot de passer administrateur et ajout d'un dossier partagé

Une fois la configuration initiale terminée, il est recommandé de modifier votre mot de passer et de créé d'autres dossiers partages.

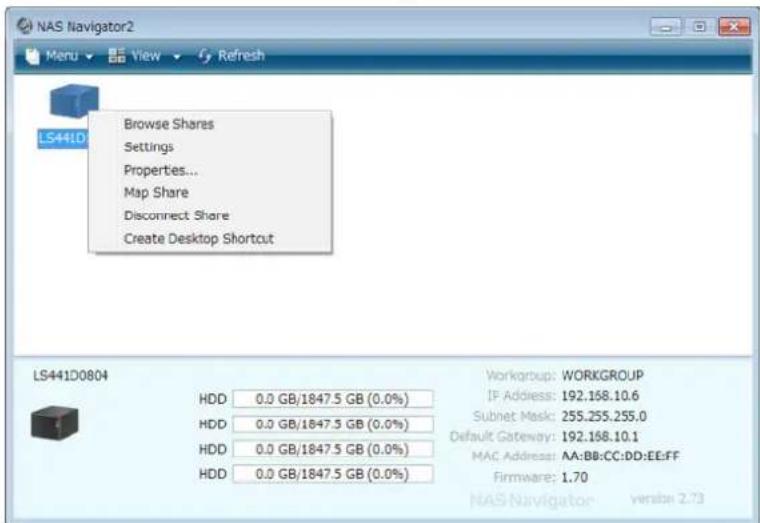

1 Double-cliquez sur I'icone pour lancer NAS Navigator2.

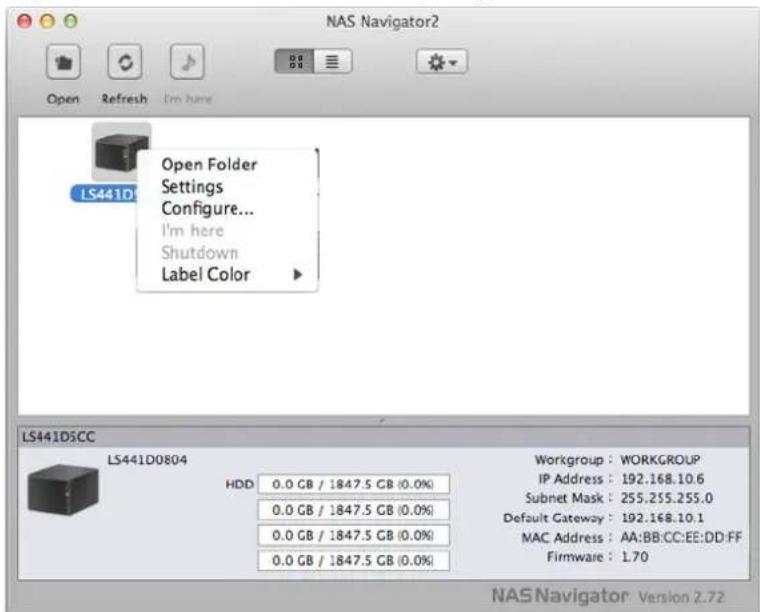

2 Cliquez avec le bouton droit sur l'icone de votre LinkStation, puis selectionnez [Settings (Lancer Admin Web)]. Sous Mac, selectionnez l'icone de la LinkStation tout en maintainant la touche Contrôle enforcée, puis selectionnez [Settings (Lancer Admin Web)].

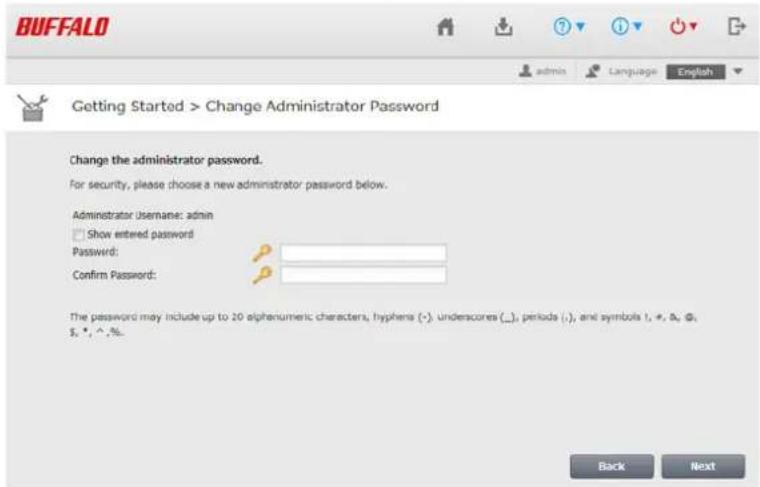

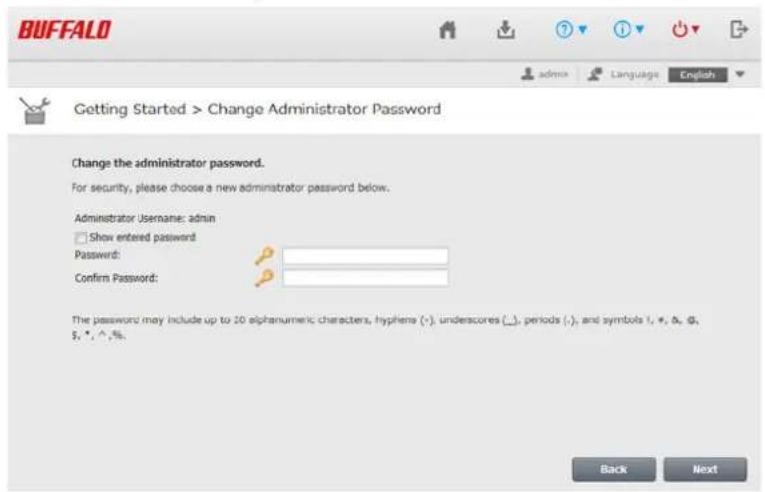

3 Il est conseilé de modifier le mot de passer par défaut.

Remarque: Voupvez également ouvrir cet écran en cliquant sur [Getting Started (Prise en main)] dans Easy Admin (Administration facile).

4 Saisissez le nouveau mot de passer (deux fois), puis cliquez sur [Next (Suivant)].

Remarque: par défaut, le nom d'utilisateur et le mot de passer sont respectivement "admin" et "password". Pour conserver les paramètres par défaut, laissez les deux champs vides, puis cliquez sur [Next (Suvient)].

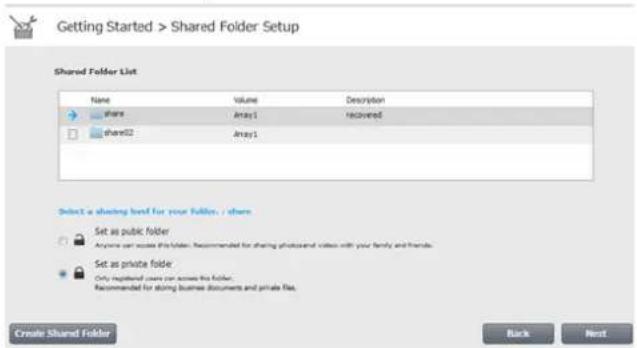

5 Configurez les niveaux de partage de tous les dossiers partages (publics ou privés) existants pour terminer l'assistant de configuration initiale.

Remarque: Sélectionnez "Set as private folder (Configurer en tant que dossier privé)" pour restreindre l'accès de certains utilisateurs au dossier.

6 Cliquez sur [OK] lorsque le message suivant s'affiche.

NAS Navigator2

1 Insérez le CD du logiciel LinkNavigator dans le lecteur de votre ordinateur. Vous pouvez également télécharger la dernière version de LinkNavigator depuis le site Internet de Buffalo. Le logiciel LinkNavigator démarre.
2 Cliquez sur [NAS Navigator2 Install (NAS Navigator2 Installer)].
3 Suivez les instructions affichées à l'écran pour installer NAS Navigator2.
4 Une fois l'installation terminée, cliquez sur [Finish (Terminer)].

SmartPhone Navigator

SmartPhone Navigator you permect d'ouvr les Settings (Reglages) de la LinkStation, de modifier I'adresse IP et de configurer les parametes de WebAccess. Suivez les instructions decrites ci-dessous pour installer l'application.

1 Ouvrez l'App Store (péripériques iOS) ou Google Play (péripériques Android).
2 Installez « SmartPhone Navigator »

WebAccess

WebAccess you permit d'acceder aux fichiers de la LinkStation. Suivez les instructions décrites ci-dessous pour installer WebAccess.

1 Ouvrez l'App Store (péripériques iOS) ou Google Play (péripériques Android).
2 Installez "WebAccess".

Accès aux dossiers partages

Accès depuis un ordinateur

1 Double-cliquez sur Iicone

pour cancer NAS Navigator2.

2 Dans le NAS Navigator2, double-cliquez sur l'icone de votre LinkStation La liste des dossiers partages s'ouvre dans Explorer. Sous Mac OS, la LinkStation se presente sous forme d'icone de lecteur sur le bureau ou est affichee dans la barre laterale du Finder.

Accès depuis un périhérique mobile

Pour acceder de cette manière aux dossiers partages depuis un périphérique mobile, vous devez tout d'abord configurer les paramètres WebAccess. Pour configurer WebAccess, reportez-vous à la section "WebAccess" du chapitre 5.

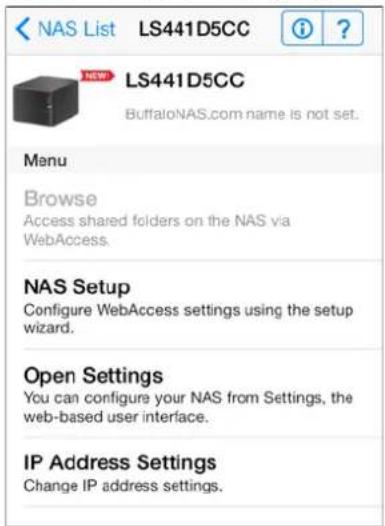

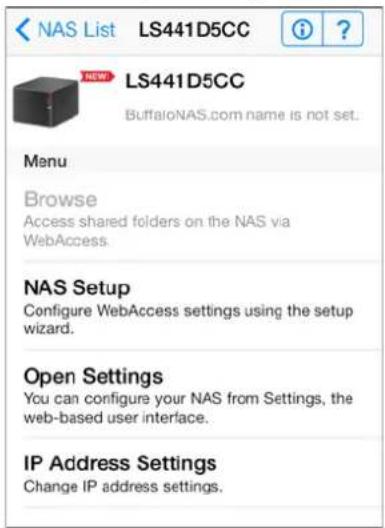

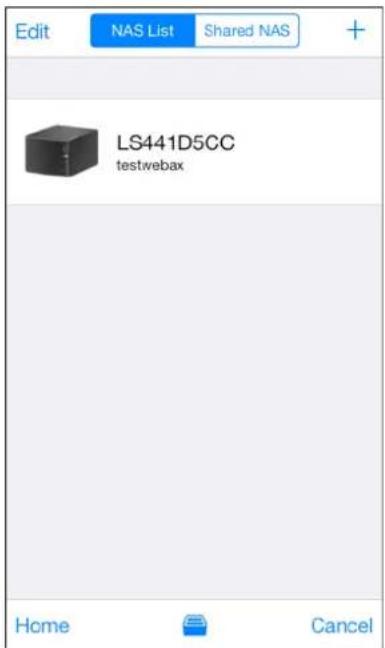

1 Ouvrez SmartPhone Navigator.
2 Sélectionnez votre LinkStation dans la liste NAS.
3 Appuyez sur [Browse (Parcourir)].

Remarque: Vous pouvez également acceder aux dossiers partages depuis l'application WebAccess. Ouvrez l'application et selectionnez le nom d'hote de votre LinkStation dans la liste NAS.

Mise sous tension et hors tension de la LinkStation

Pour l'allumer, vous devez appuyer sur l'interrupteur d'alimentation de la LinkStation. Pourmettre la LinkStation hors tension,maintenez le bouton d'alimentation appuyé pendant 3 secondes.Levoyant d'alimentation clignote pendant que I'unité s'arrête.Nedébranchez jamais I'adaptateur secteur avant d'avoir etint correctement la LinkStation.

La LinkStation a etecorrectement mise hors tension lorsque tous les voyants situés à l'avant sont eteints.

Vou puez également arrer ou redemarrer la LinkStation à distance depuis le menu Settings (Réglages).

Arrêt ou Redémarrage depuis le menu Settings (Réglages)

1 Double-cliquez sur I'icone pour lancer NAS Navigator2.
2 Cliquez-droit sur l'icone de votre LinkStation, puis selectionnez [Settings (Lancer Admin Web)]. Sous Mac OS, cliquez sur l'icone de votre LinkStation en appuyant sur la touche Contrôle, puis selectionnez [Settings (Lancer Admin Web)].

3 Le menu Settings (Réglages) s'ouvre.
4 Cliquez sur en haut a droite de la fenetre Settings (Réglages) et choisissez [Restart (Redémarrer)] ou

[Shut Down (Arret)]. Le voyant d'alimentation clignote.

Lorsque levoyant d'alimentation s'arrête de clignoter et s'allume blanc,cka signifie que la procEDURE de redemarrage est terminée.Lorsque tous les voyants situés à l'avant de la LinkStation sont eteints,cka signifie que la procedure d'arrêt est terminée.

Chapitre 2 Configuration

Configurez et gerez voit LinkStaion en utilisant l'interace Settings (Reglages) accessible depuis une fenetre de navigateur. Suivez la procedure ci-dessous pour ouvrir l'interface ou entrez I'adresse IP de la LinkStation dans le champ URL de vaue navigateur. Dans les Settings (Reglages), la page Easy Admin (Administration facile) you dume un acces rapide aux parametes les plus utilisés.

Accès aux Settings (Réglages) depuis un ordinateur

Remarque: Internet Explorer 9, Firefox 18, Google Chrome 24, Safari 5 et les versions ultérieures sont pris en charge. Si vous rencontres des difficultés pour visualiser les Settings (Réglages), vérifie ce qui suit :

Si un serveur proxy est activé dans les paramètres du navigateur, désactivez-le.
- Avec Internet Explorer, configurez la sécurité sur [Local intranet (Intranet local)]. Sur Windows Server 2012 ou Windows Server 2008, un niveau de sécurité élevé est configuré par défaut. Définissez provisoirement un niveau de sécurité faible.

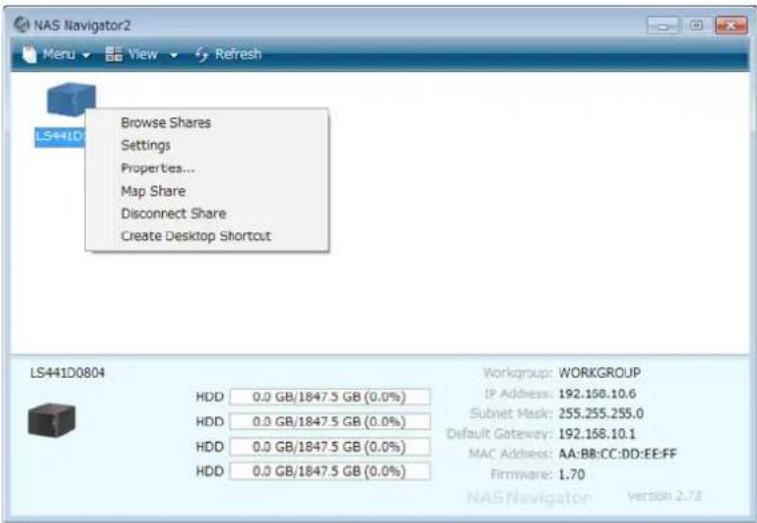

Ouverture d'Easy Admin (Administration facile)

La page Easy Admin (Administration facile) facilité la modification des paramètres de base. Procedez comme suit pour ouvrir la page Easy Admin (Administration facile).

1 Double-cliquez sur I'icone pour lancer NAS Navigator2.
2 Cliquez-droit sur l'icone de votre LinkStation, puis selectionnez [Settings (Lancer Admin Web)]. Sous Mac OS, cliquez sur l'icone de votre LinkStation en appuyant sur la touche Contrôle, puis selectionnez [Settings (Lancer Admin Web)].

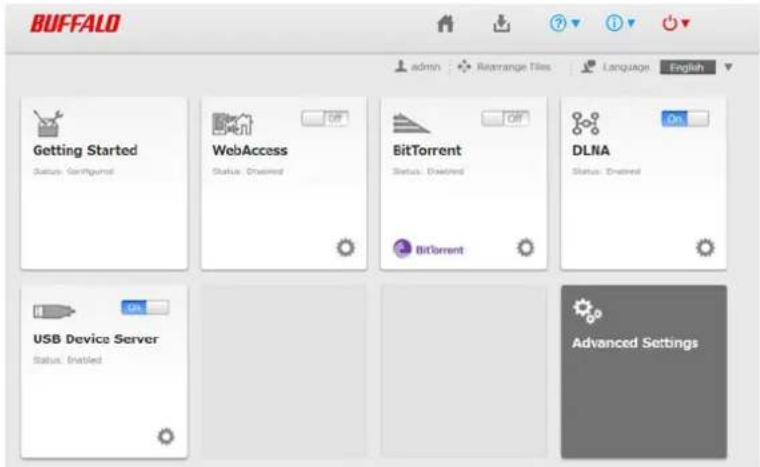

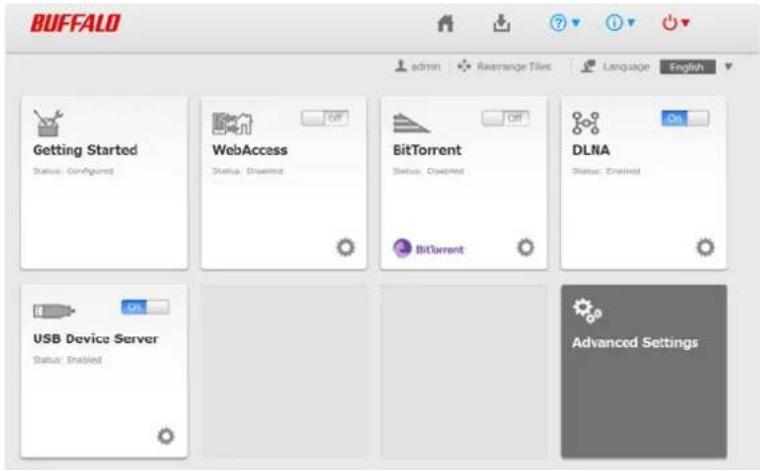

3 L'écran Easy Admin (Administration facile) s'ouvre.

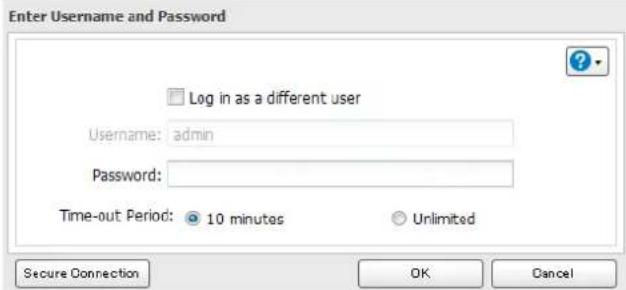

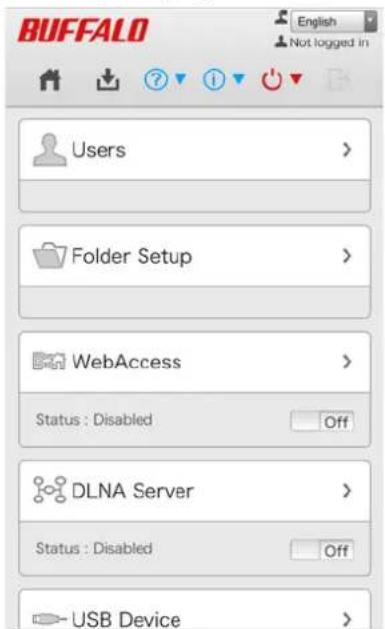

Remarques:

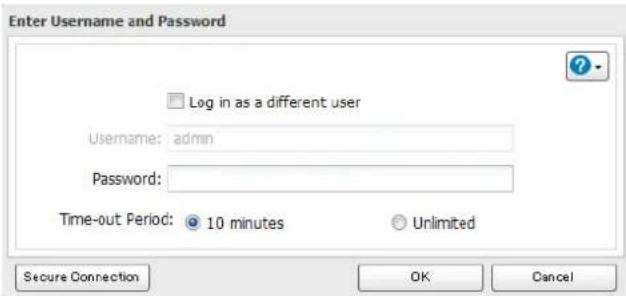

Si you cliquez sur l'un des boutons, un nom d'utilisateur et un mot de passage vous seront demandés.

• Si le délambda d'expiration de la session est défini sur "10 minutes (10 minutes)", vous serez déconnecté des Settings (Réglages) après 10 minutes d'inactivité. Vous serez également déconnecté lorsque la LinkStation est redémarrée ou lorsque le navigateur est fermé, même si vous avez sclectionné l'option "Unlimited (Illimité)".
• Cliquez sur [Secure Connection (Connexion sécurisée)] pour vous connecter via une connexion cryptée.
• Vous pouvez également utiliser Bonjour pour vous connecter aux Settings (Réglages) sous Mac OS. Dans Safari, cliquez sur [View (Affichage)] - [Show Bookmarks Bar]. Depuis Bookmarks, cliquez sur [Bonjour] - [LinkStation name].

Getting Started (Prise en main)

L'assistant: L'assistant:

Modification du mot de passse administrateur
- Création de dossiers partages
- Restrictions d'accès

Cette page s'ouvre lorsqu vous accedez pour la première fois à la LinkStation. Naviguez dans l'assistant pour

modifier votre mot de passer administrateur.

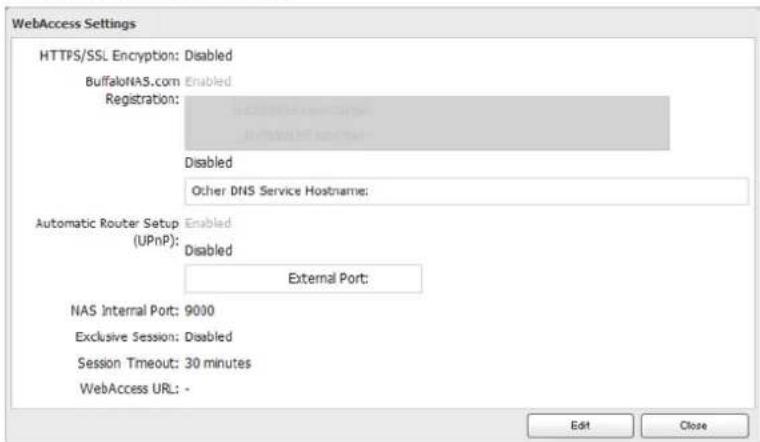

WebAccess

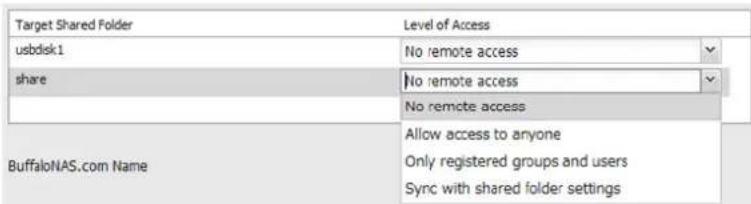

Configurez WebAccess pour acceder à distance à votre LinkStation. Reportez-vous à la section WebAccess du chapitre 5 pour plus d'informations.

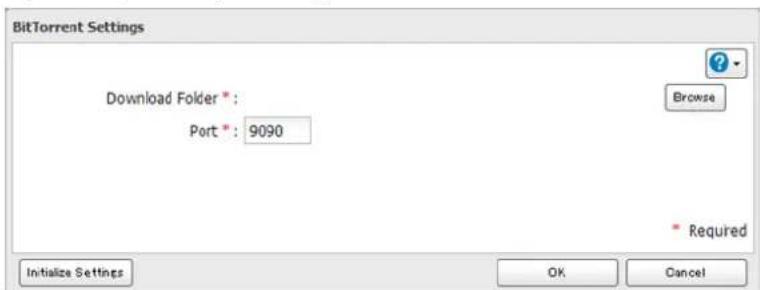

BitTorrent

Configurez BitTorrent pour télécharger rapidement des fichiers volumineux. Reportez-vous à la section BitTorrent du chapitre 7 pour plus d'informations.

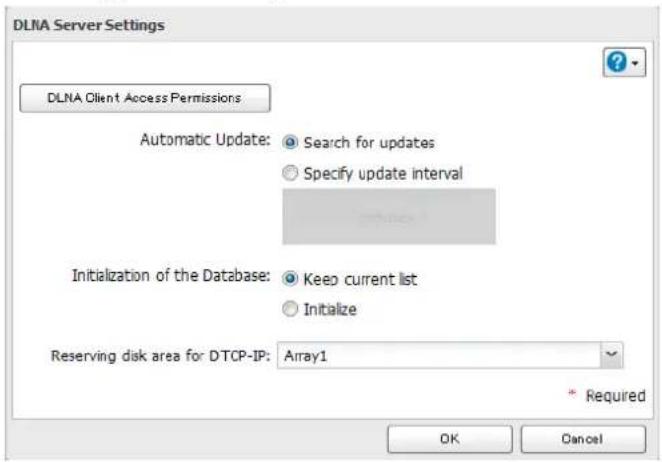

DLNA

Configurez les paramètres DLNA pour transmettre en continu des fichiers multimédia à des périhériques compatibles DLNA sur le réseau local. Reportez-vous à la section DLNA du chapitre 7 pour plus d'informations.

USB Device Server (Service Network-USB)

Permet de configurer les options du serveur de périhériques USB. Reportez-vous à la section USB Device Server du chapitre 7 pour plus d'informations.

Ouverture des Advanced Settings (Paramètres avances)

1 Cliquez sur [Advanced Settings (Parametes avances)] dans Easy Admin (Administration facile).

2 Saisissez le nom d'utilisateur de l'administrateur et le mot de passer, puis cliquez sur [OK].

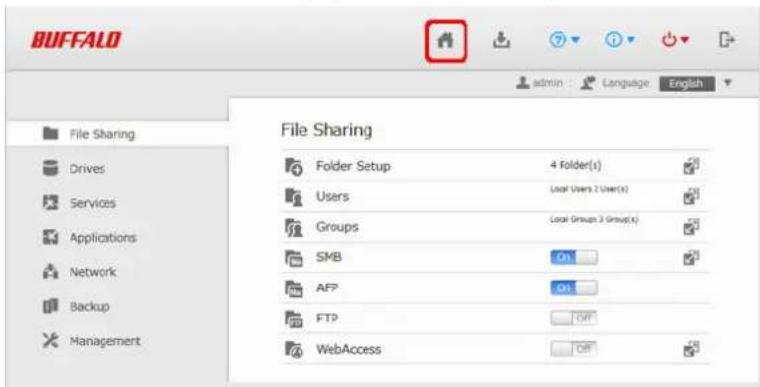

3 L'écran des Advanced Settings (Paramètres avances) s'ouvre.

Remarques:

Combinaisons nom d'utilisateur/mot de passer :

Username Mot de passer Paramètres disponibles
admin password Tous
invité vide
Votre nom d'utilisateur Notre mot de passer	Un utiliser configuré en tant qu'administrateur peut acceder à tous les paramètres. Un utiliser configuré en tant qu'utilisateur général peut uniquement acceder aux informations système en lecture seule et modifier son mot de passer personnel. Un utiliser configuré en tant qu'utilisateur avec pouvoir peut creator et modifier les dossiers partagés, les utilisateurs ainsi que les groupes d'utilisateurs.

• Pour returner à l'écran Easy Admin (Administration facile), cliquez sur l'icone Home.

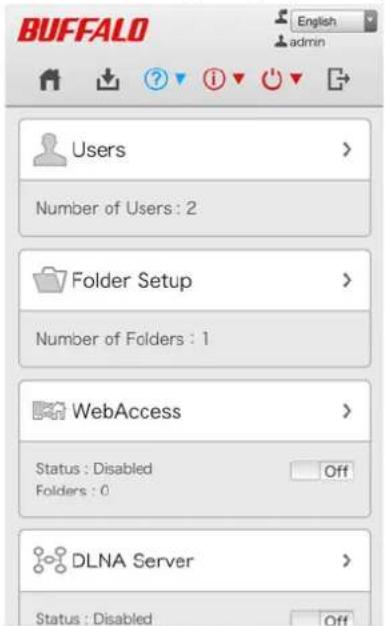

Accès aux Settings (Réglages) depuis un périphérique mobile

Vou puez acceder aux Settings (Réglages) de sua LinkStation depuis sua peripherique iOS ou Android. Telechargez et installez "SmartPhone Navigator" depuis I'App Store ou Google Play.

Remarques:

Si une version antérieure de SmartPhone Navigator est déjà installée sur votre périphérique, précisé à sa mise à jour. Les icônes et l'interface de votre logiciel peuvent être légarement différents des illustrations du present manuel.
- Pour modifier les paramétres, vous doivent connecté en tant qu'administrateur. Pour utiliser SmartPhone Navigator, connectez-vous en tant que membre du groupe d'administrateurs.
- Les périhériques mobiles prénant en charge l'affichage optimisé des Settings (Réglages) sont indiqués ci-dessous :

iPhone, iPad et iPod touch
Smartphones et tablettes Android iOS 5 ou version ultérieure
Android 2.3 ou version ultérieure

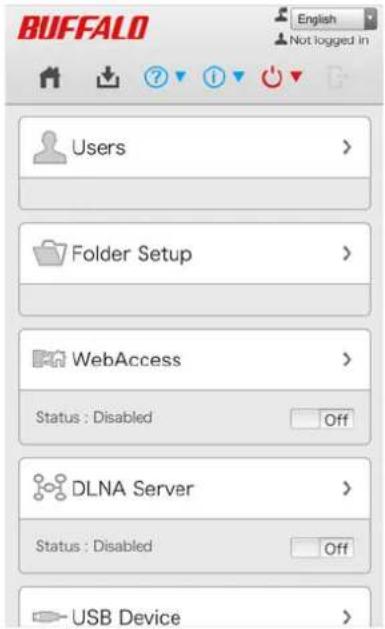

1 Ouvrez "SP Navigator" sur votre périphérique iOS ou "SmartPhone Navigator" sur votre périphérique Android.

2 Sélectionnez [Open Settings (Ouvrez Réglages)].

3 Les Settings (Réglages) s'affichent.

Remarques:

• Lors de la configuration initiale, vous pouvez modifier le mot de passer par défaut, corriger les paramètres de fuseau horaire et selectionner le mode RAID. Suivez les instructions de l'assistant pour modifier ces paramètres.
  Si you appuyez sur I'un des boutons, un nom d'utilisateur et un mot de passer vous seront demandés.
• Sélectionnez [Desktop (Bureau)] pour afficher les Advanced Settings (Paramètres avances). Cét écran presente tous les paramètres modifiables depuis un ordinateur. Notez toute fois qu'il n'est pas optimisé pour les péripériques mobiles.

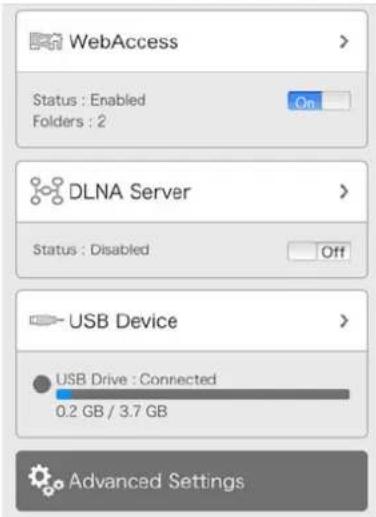

Paramètres modifiables depuis votre périphérique mobile

Depuis notre périhérique mobile, vous pouvez :

• Creer des utilisateurs et modifier des noms d'utilateurs et des mots de passer.
• Créer des dossiers partages.
• Configurez les paramétres WebAccess pour acceder à distance à votre LinkStation.
• Configurer votre LinkStation pour l'utiliser avec des périhériques compatibles DLNA sur le réseau local.

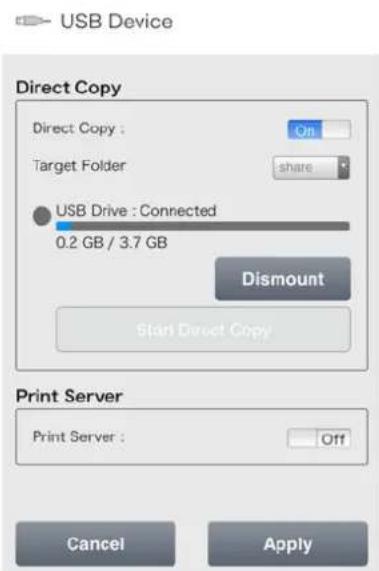

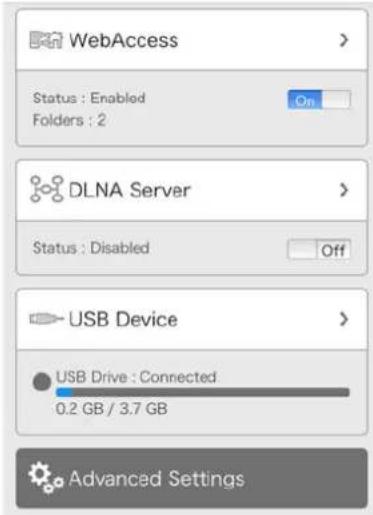

• Configurer et déconnecter des périhériques USB reliés à votre NAS, y compris les options Direct Copy et les paramètres du serveur d'impression.
• Mettre à jour le microprogramme.
  Restaurer la batterie de disques RAID lors de la défaillance d'un disque.
• Configurer la synchronisation de l'onduleur.

Chapitre 3 Partage de fichiers

Ajout de dossiers partages

Configuration depuis un ordinateur

1 Dans Advanced Settings (Paramétres avances), cliquez sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliques sur I'icone située a droite de "Folder Setup (Configuration des dossiers)".

Folder Setup

2 Folder(s)

3 Cliquez sur [Create Folder (Creer und dossier)].

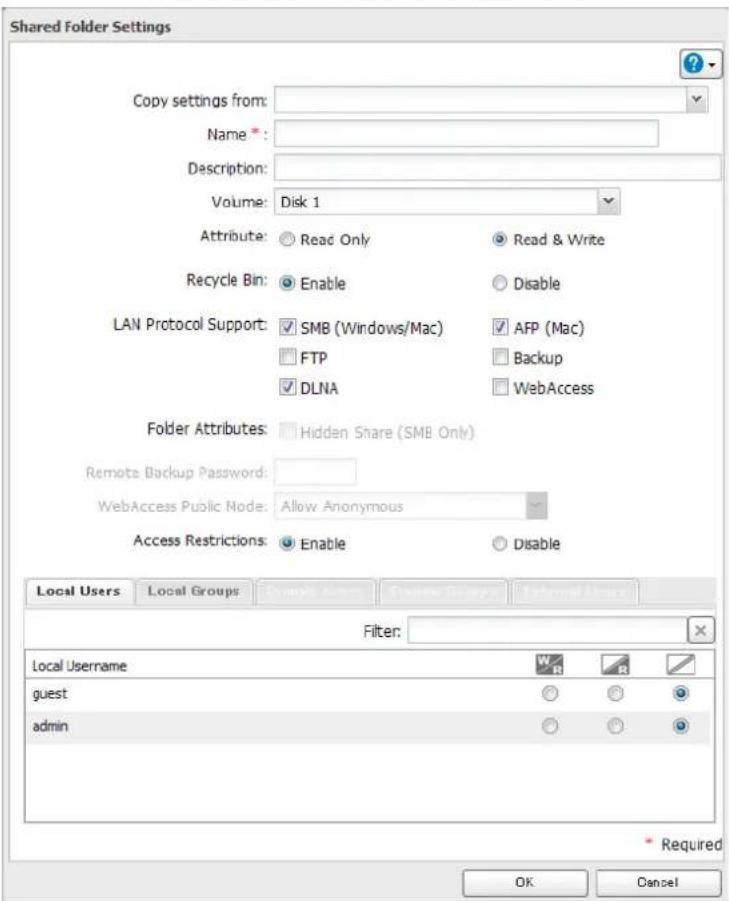

4 Configurez les parametes souhaités, puis cliquez sur [OK].

Remarques:

• Les noms peuvent contenir jusqu'à 27 caractères alphanumerices, traits d'union (-) et tirets (.). Le premier caractère d'un nom ne peut pas être un symbole.
• La description peut containir jusqu'à 75 caractères alphanumerices, traits d'union (-), tirets (—) et espaces. Le premier caractère ne peut être ni un symbole, ni un espace.
• Vous pouvez creer jusqu'à 400 dossiers partages.
• Les noms des dossiers partagens ne doivent pas contérer de caractères issus de plusieurs langues. Par exemple, le mélange de caractères japonais et coreens dans les noms n'est pas pris en charge.
• Si vous utilise des caractères codés sur plusieurs octets dans les noms de dossiers partagés, accédez à [Management (Gestion)] - [Name/Time/Language (Nom/Heure/Langue)] et configurez la langue du client en fonction des caractères utilisés.

Corbeille

Pour protégé vos données de toute suppression accidentelle, vous pouvez configurer votre LinkStation pour qu'elle utilise la corbeille afin de ne pas supprimer instantanément les fichiers. La corbeille fonctionne uniquement avec les connexions SMB.

Partages en lecture seule

Par défaut, les nouveaux partages sont configurés avec un accès en lecture et en écriture, mais vous pouvez configurer cet attribut sur "Read Only (Lecture seule)" depuis "Attribute (Attribut)". Les partages en lecture seule et les disques durs USB formats en HFS+ afficheront la mention "Read-only (Lecture seule)" dans la description du dossier partagé.

Partages masqués

Pour masquer un dossier partagé SMB, Sélectionnez "Hidden Share (SMB Only) (Partage masqué (SMB unique))" et cliquez sur [OK]. Pour ouvrir un dossier masqué, cliquez sur [Start (Démarrer)] - [Search programs and files (Recherche les programmes et fichiers)] et saisissez "\Nom de la LinkStation\Nom du dossier partagé\" pour le nom. Par exemple, si le nom de la LinkStation est "LSXXX001" et que le nom du dossier partagé est "share", alors entrez "001\" pour l'ouvrir.

Configuration depuis un périphérique mobile

1 Dans les Settings (Réglages), Sélectionnez [Folder Setup (Configuration des dossiers)].

2 Appuyez sur [Create Folder (Créer un dossier)].

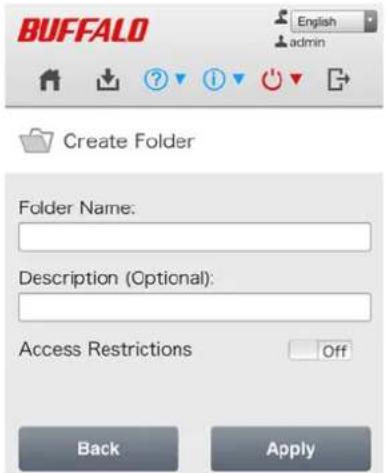

3 Entrez un nom de dossier et une description et appuyez sur [Apply (Appliquer)].

Remarque: Les noms de dossier peuvent containir jusqu'à 27 caractères alphanumerices et symboles. La description peut containir jusqu'à 75 caractères alphanumerices.

Ajout d'utilisateurs

Remarque: La LinkStation peut enregistrer jusqu'à 300 utilisateurs maximum (utilisateurs par défaut, "admin" et "guest", inclus).

Configuration depuis un ordinateur

1 Dans Settings (Réglages), cliquez sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliquez sur a droite de "Users (Utilisateurs)".

Users

3 Cliquez sur [Create User (Créer un utiliser)].

4 Entrez les paramètres souhaïés, puis cliquez sur [OK].

Remarques:

• Les noms d'utilisateur peuvent contenir jusqu'à 128 caractères. Les caractères suivants sont acceptés :Traits d'union (-), tirets (, points (, !, #, & , @, $, *, ^ et %. Le premier caractère ne peut pas être un symbole.
  L'ID de l'utilisateur doit etre un nombre compris entre 1000 et 1999.LID de I'utilisateur doit etre unique.Si ce champ n'est pas renseigne, un ID utiliseur sera automatquement attribue.
  Lorsque you vou connectez aux Settings (Reglages) en tant qu'utiliseur enregistré, you pouvez voir le nom de la LinkStation, l'adresse IP, le groupe de travail ainsi que I'etat du disque et you pouvez modifier le mot de passage.
• Ne dupliquez jamais les ID utilisateur, les ID de groupe, les noms d'utilisateur ou les noms de groupe. Chacun de ces identifiants doit être différent et unique.
  La description peut contener jusqu'à 75 caractères alphanumerices, traits d'union (-), tirets (_) et espaces. Le premier caractère ne peut etre ni un symbole, ni un espace.
• Les mots de passer peuvent contérer jusqu'à 20 caractères alphonétriques. Les caractères suivants sont acceptés : - @! # $ % & ' ( ) *+, ./; < > = ? " [ ] ∧ {} | ~. Veillez à n'utiliser aucun autre symbole qu'un tiret ( ) comme premier caractère.
  Utilisez les mêmes nom d'utilisateur et mot de passer pour Windows et la LinkStation. Dans le cas contraire, vous risquieriez de ne pas avoir accès aux dossiers partagés.
• Si un utilisateur appartient à plusieurs groupes, les restrictions d'accès les plus strictes s'appliquent. Par exemple, si un utilisateur est ajouté à un groupe disposant d'un accès en lecture-écriture et à un groupe lecture seule, l'utilisateur aura de fait un accès en lecture seule.

Configuration depuis un périphérique mobile

1 Dans Settings (Réglages), Sélectionnez [Users (Utilisateurs)].

2 Appuyez sur [Create User (Créer un utilisateur)].

3 Entrez le nom d'utilisateur, le mot de passer et la description désirés, puis appuyez sur [Apply (Appliquer)].

Create User

Remarque: Les noms d'utilisateur peuvent contenir jusqu'à 128 caractères alphanumériques et symboles. Les mots de passage peuvent contenir jusqu'à 20 caractères alphanumériques et symboles.

Ajout de groupes

1 Dans Settings (Réglages), cliquez sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliquez sur a droite de "Groups (Groupes)".

Groups

3 Cliquez sur [Add Group (Ajouter un groupe)].

4 Entrez les paramètres souhaïés, puis cliquez sur [OK].

Remarques:

• Les noms de groupe peuvent conténir jusqu'à 20 caractères alphanumeriques, traits d'union (-), tirets (--) et points (.). Veillez à n'utiliser aucun autre symbole qu'un tiret (--) comme premier caractère.
• Les descriptions de groupe peuvent containir jusqu'à 75 caractères alphanumeriques, traits d'union (-), tirets (-) et espaces. Le premier caractère ne peut être ni un symbole, ni un espace.
  Si le champ d'ID de groupe n'est pas renseigné, un ID de groupe sera automatiquement attribué. Utilisez des nombres compris entre 1000 et 1999 pour définir un ID de groupe manuellement. Ne duplique jamais les ID de groupe.
• Yous pouvez enregistrer jusqu'à 300 groupes sur la LinkStation.
• Si vous étés connecté en tant que membre du groupe "General Users", vous pouze uniquement modifier votre propre mot de passage. Si vous étés connecté en tant qu""Administrator", vous pouze modifier tous les paramétres, y compris les mots de passage des autres utilisateurs. Si vous étés connecté en tant que membre du groupe des utilisateurs avec pouvoir, vous pouze creator et modifier les dossiers partages, les utilisateurs et les groupes.

Access Restrictions

Vou puez limiter I'acces a certaines dossiers partages, y compris aux disques durs USB externes.

Remarques:

• Les restrictions d'accès peuvent être configurées séparément pour chacun des dossiers partages, mais pas pour les sous-dossiers contenus dans les dossiers partages.
• Configurez les restrictions d'accès depuis Settings (Réglages). La configuration des restrictions d'accès via Windows n'est pas prise en charge et peut provoquer un comportement inattendu.

Utilisateurs locaux/Groupes

1 Dans Advanced Settings (Paramètres avances), cliquez sur [File Sharing (Partage de fichiers)].

2 Cliquez sur I'icone située a droite de "Folder Setup (Configuration des dossiers)".

3 Cliquez sur le dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

4 Cliquez sur [Edit (Modifier)].
5 Activez l'option "Access Restrictions (Parametes de limitation d'accès)".

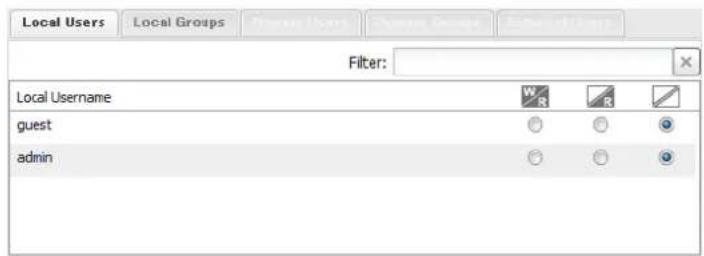

6 Sélectionnez le niveau d'accès de l'utilisateur ou du groupe que vous avez ajouté.

:Acces en lecture et en ecriture autorise Acces en lecture autorise :Acces interdit

Remarques:

• L'illustration ci-dessus affiche un exemple de restrictions d'accès pour l'utilisateur. Pour appliquer des restrictions d'accès par groupe, cliquez sur l'onglet [Local Groups (Groupes locaux)] et Sélectionnez les autorisations de groupe désirées.
  Si les autorisations "Read Only (Lecture seule)" et "Read & Write" sont toutes deux octroyées à un utiliseur, ce dernier bénéficiera uniquement d'un accès en lecture seule.

7 Cliquez sur [OK].

Remarques

• Les caractères qui suivent sont gérés de manière différente sous Mac OS et sous Windows. Évitez d'utiliser ces

caracteres lorsque vous partagez des données entre Mac OS et Windows :

一1-

• Windows ne prend pas en charge certains caractères autorisés par Mac OS et la LinkStation. Si vous créez un nom de fichier sous Mac avec l'un des caractères suivants, il ne s'affichera pas correctement sur un ordinateur Windows et vous devrez vous connecter à la LinkStation via AFP afin de pouvoir afficher ou copier les caractères suivants sur un ordinateur Mac.

？[]/ + < > ;:^ ,^*

Veillez à n'utiliser aucun des termes suivants dans les noms d'utilisateur et les noms de groupe : root, bin, daemon, sys, adm, tty, disk, lp, sync, shutdown, halt, operator, nobody, mail, news, uucp, ftp, kmem, utmp, shadow, users, nogroup, all, none, hdusers, admin, guest, man, www, sshd, administrator, ftpuser, apache, mysql
Veillez a n'utiliser aucun des termes suivants dans les noms de dossier partagé. Ces termes sont réservés à un usage interne par la LinkStation : info, spool, lost+found, global, printers, homes, lp, authtest, ram, msdfs_root, mt-daapd, usbdisk# (where # is a number, for example: usbdisk1)
Veillez a nutiliser aucun des caractères suivants dans les noms de dossier partagé, les noms de groupe de travail ou les noms de fichier, car ils ne sont pas pris en charge :

123456789011234567890IⅡⅢIVVIVVIIIX
i iiviviviiixmncnmmgkccmpNoK（Ta）①⑧⑨(件)有代明大王韩

• Les noms de fichier et de dossier peuvent containir jusqu'à 255 caractères codés sur un octet.
• Configurez les attributs de fichier lecture seule et masqué depuis les Settings (Réglages). La configuration de ces attributs via Windows n'est pas prise en charge et peut provoquer un comportement inattendu.
• Les noms de dossier et de groupe de travail contenant des caractères autres que ceux de l'alphabet romain ne s'afficheront pas correctement.

• Si vous accedez aux dossiers partages depuis un ordinateur Macintosh, des fichiers d'informations pour Macintosh peuvent etre generes automatquement. Ne supprimez jamais ces fichiers. Sils sont suprimés depuis Windows, you risquez d'empêcher tout accès ultérieur depuis un Macintosh.
  Si une connexion SMB est utilisée sous Mac OS X 10.3.9, il est possible que les noms des volumes montés apparaissent comme des caractères illisibles dans le Finder et dans d'autres applications. Il ne s'agit pas d'un problème lié au nom de fichier ou aux données.
  La LinkStation apparient à la zone par défaut dans le serveur AppleShare ; cette zone ne peut pas être spécifiée.
  Lorsque des fichiers sont copies sur la LinkStation ou sur un disque USB connecté à la LinkStation, les informations relatives aux fichiers, telles que la date de creation, la date de modification et autres dates, peuvent etre actualisées ou modifiées.
  La capacité du disque dur est indiquée dans Settings (Réglages) en gigaoctets réels. Il est possible que la fenêtre des Propriétés de Windows indique la capacité en gibioctets (Gio), ce qui représenté un nombre plus petit.
  Toute modification des parametes pendant un transfert de filchier risque d'interrompre le processus de transfert.
  La copie de fichiers sur la LinkStation est protégée par un système de fichier journal. Si le cable Ethernet est débranché ou si une coupure de courant se produit lors de la copie de fichiers :

• Les données prédéfinies, telles que le nom de la LinkStation, les utilisateurs et les groupes, risquent d'être supprimées.

• L'un des fichiers risque d'être copie de façon incomplète et de ne plus pouvoir être supprimé. Si le cas se presente, redémarrez la LinkStation, supprimez le fjichier concerné, puis copiez à nouveau le fjichier.

• ÀpRES le formatage d'un disque, les valeurs "‰ Used" et "Amount Used (Quantité utilisé)" dans Settings (Réglages) ne seront pas à 0. Cela est du au fait que le système occupe un minimum de place.

Active Directory

Dans un environnement Active Directory, la LinkStation utilise les informations du compte depuis le contrôleur de domaine Active Directory pour configurer les restrictions d'acces des dossiers partages de la LinkStation. Il n'est pas nécessaire de réaliser une gestion de compte individuelle pour la LinkStation. Si plusieurs LinkStations sont installées sur le réseau, les informations du compte sont générées de manière centralisée dans le domaine Active Directory, simplifiant ainsi le nombre d'opérations requises pour l'installation et la gestion.

Remarque: La LinkStation prend en charge un environnement de Domaine pour un maximum de 1000 utilisateurs et 1000 groupes. 1000 utilisateurs et 10000 groupes peuvent etre telecharges depuis le contrôle de domaine, mais ils ne seront pas pris en charge.

1 Dans Advanced Settings (Paramètres avances), clique sur [Network (Réseau)].

Network

2 Cliques sur I'icone située a droite de "Workgroup/Domain (Groupe de travail/domaine)".

Workgroup/Domain

Workgroup

3 Cliquez sur [Edit (Modifier)].

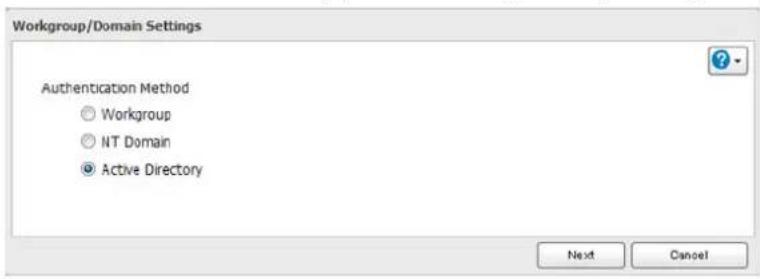

4 Sélectionnéz "Active Directory (Active Directory)" et cliquez sur [Next (Suvient)].

5 Cliquez sur [Yes (Oui)].
6 Entrez les paramètres souhaïtés, puis cliquez sur [OK].

7 Dans Advanced Settings (Paramètres avances), accédez à [File Sharing (Partage de fichiers)] - [Folder Setup (Configuration des dossiers)].

Folder Setup

2 Folder(s)

8 Cliquez sur le dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

9 Cliquez sur [Edit (Modifier)].

10 Activez l'option "Access Restrictions (Parametes de limitation d'accès)".

11 Sélectionnez le niveau d'accès de l'utilisateur ou du groupe :

:Acces en lecture et en ecriture autorise Acces en lecture autorise :Acces interdit

12 Cliquez sur [OK].

Remarques:

Si you modifie le nom de la LinkStation, you ne pourrez plus utiliser les utilisateurs et groupes du domaine ni les restrictions d'accès. Pour y remedier, rejoignez le domaine.
- Pour que la LinkStation rejoigne un domaine Active Directory, configurez-la de façon à utiliser un serveur DNS capable de résoudre les noms pour le domaine Active Directory.
- Une fois le domaine Active Directory créé, le mot de passer de l'administrateur nécessaire pour rejoindre le domaine doit être modifié au moins une fois. Dans le cas contraire, vous ne pourrez pas rejoindre le domaine Active Directory.
Le nom DNS et le nom NetBIOS des domaines Active Directory doivent etre identiques.
- Si les autorisations "Read Only (Lecture seule)" et "Read & Write" sont toutes deux octroyées à un utilisateur, ce dernier bénéficiera uniquement d'un accès en lecture seule. Le paramètre d'accès le plus restricte s'applique.
Si I'ecart entre l'horloge de la LinkStation et celle du contrôleur de domaine est supérieur a 5 minutes, il risque d'être impossible de rejoindre le domaine ou d'authentifier le groupe ou l'utiliser du domaine. Pour de Seedleurs résultats, utilisez un serveur NTP pour définir l'heure sur tous les périhériques réseau.
Pour utiliser la LinkStation comme un serveur membre d'un domaine Active Directory, la LinkStation doit etre connectee au domaine et I'acces doit se faire a travers un compte de domaine valide, depuis un ordinateur n'appartenant pas au domaine.
Si la LinkStation est un serveur membre du domaine Active Directory, vous ne pourrez pas vous connecter en tant qu'invite via AFP.
Si voite LinkStation est un serveur membre du domaine Active Directory et que vous modifie la methode d'authentication du groupe de travail ("Workgroup (Groupe de travail)"), le compte sur le contrôleur de domaine ne sera pas suprimé automatiquement.
Lorsque la LinkStation rejoint un domaine Active Directory, le FTP est désacté. Avant d'utiliser le FTP, positionné l'interrupteur FTP en position.
- Ne désactive jamais le protocole SMB lorsqu'Active Directory est utilisé pour les restrictions d'accès. Sinon, il vous faudra reactiver le SMB et reconfigurer complètement l'AD.
- Une fois les restrictions d'accès configurées, il faut patienter environ 30 secondes pour que les nouveaux

paramètres soient pris en considération. Si vous essayez d'acceder à un dossier restreint au cours de cette période, le message "No reply from NAS" s'affichera à l'écran. Si tel est le cas, patientez 30 secondes puis réessayez.

Domaine NT

Dans un environnement de Domaine NT, la LinkStation utilise les informations du compte depuis le serveur de Domaine NT pour configurer les restrictions d'accès des fichiers et dossiers de la LinkStation. Il n'est pas nécessaire de réaliser une gestion de compte individuelle pour la LinkStation. Si plusieurs LinkStations sont installées sur le réseau, les informations du compte sont générées de manière centralisée dans le domaine NT, simplifiant ainsi le nombre d'opérations requises pour l'installation et la gestion.

Remarque: La LinkStation prend en charge un environnement de Domaine pour un maximum de 1000 utilisateurs et 1000 groupes. 1000 utilisateurs et 1000 groupes peuvent etre telecharges depuis le contrôle de domaine, mais ils ne seront pas pris en charge.

1 Creez un compte sur le contrôleur de Domaine pour la LinkStation.
2 Dans Advanced Settings (Paramètres avances), cliquez sur [Network (Réseau)].

Network

3 Cliquez sur I'icone située a droite de "Workgroup/Domain (Groupe de travail/domaine)".

Workgroup/Domain

Workgroup

4 Cliquez sur [Edit (Modifier)].
5 Sélectionnez "NT Domain (Domain NT)", puis cliquez sur [Next (Suvant)].

Remarque: Pour utiliser Active Directory depuis Windows 2000 ou Windows Server 2003, Sélectionnez "Active Directory (Active Directory)" au lieu de "NT Domain (Domain NT)".

6 Cliquez sur [Yes (Oui)].
7 Entrez les paramètres souhaïtes, puis cliquez sur [OK].

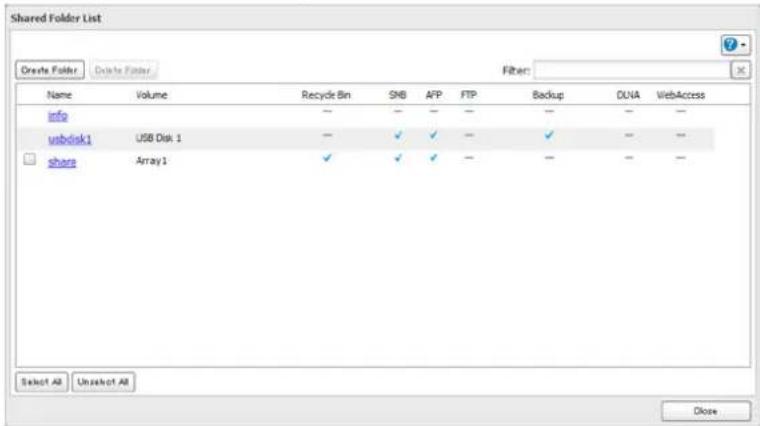

8 Dans Advanced Settings (Paramètres avances), accédez à [File Sharing (Partage de fichiers)] - [Folder Setup (Configuration des dossiers)].

Folder Setup

2 Folder(s)

9 Cliquez sur le dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

10 Cliquez sur [Edit (Modifier)].
11 Activez l'option "Access Restrictions (Parametes de limitation d'accès)".

12 Sélectionnez le niveau d'accès des utilisateurs de Domaine ("Domain Users (Utilisateurs du domaine)" ou groupes de Domaine ("Domain Groups (Groupes du domaine)" que vous avez ajoutés.

W: Accès en lecture et en écriture autorisé

Acces en lecture autorise :Acces interdit

13 Cliquez sur [OK].

Remarques:

Si you modifie le nom de la LinkStation, vous ne pourrez plus utiliser les utilisateurs et groupes du domaine ni les restrictions d'accès. Pour y remedier, rejoignez le domaine.
Si les autorisations "Read Only (Lecture seule)" et "Read & Write" sont toutes deux octroyées à un utilisateur, ce dernier bénéficiera uniquement d'un accès en lecture seule. L'attribut le plus restricit s'applique.
Si un nom d'utiliser de domaine occupe plus de 20 octets, la LinkStation le reduit a 20 octets maximum.
- La LinkStation prend en charge un environnement de Domaine pour un maximum de 1000 utilisateurs et 1000 groupes. 10000 utilisateurs et 10000 groupes peuvent etre telecharges depuis le contrôle de domaine, mais ils ne seront pas pris en charge.
Pour utiliser la LinkStation comme un serveur membre d'un domaine NT, la LinkStation doit etre connectee au domaine et I'acces doit se faire a travers un compte de Domaine valide, depuis un ordinateur n'appartenant pas au domaine.
Si la LinkStation est un serveur membre du domaine NT, vous ne pourrez pas vous connecter en tant qu'invite via AFP.
Lorsque you modifie les parametes utiliseur ou de groupe sur le contrôleur de domaine, il se peut que ces modifications ne prennt effet qu'apres le redemarrage de la LinkStation.
- Si vous LinkStation est un serveur membre du domaine NT et que vous modifie la methode d'authentication du groupe de travail ("Workgroup (Groupe de travail)"), le compte sur le contrôleur de domaine ne sera pas supprimé automatiquement.
Si la LinkStation a rejoint un réseau de domaine, vous ne pouvez pas vous y connecter via FTP.
- Ne désactiver jamais le protocole SMB lorsqu'un serveur de Domaine NT est utilisé pour les restrictions d'accès. Sinon, il vous faudra reactiver le SMB et reconfigurer complètement les paramétres du domaine NT.

• A ce stade, seuls les groupes mondiaux sont importés depuis le domaine NT. Les groupes locaux disponibles sur le serveur NT ne sont pas importés. Ce problème sera corrigé par la prochaine mise à jour du microprogramme.

Authentication utiliseur via un serveur SMB externe

Les LinkStations sur votre réseau peuvent être associées à un serveur d'authentication pour assurer une gestion centralisée des comptes et mots de passage utilisé. Le serveur d'authentication doit être une TeraStation ou une autre LinkStation. Les autres serveurs d'authentication SMB externes ne sont pas pris en charge.

Remarques:

• Désactive le protocole SMB2 avant d'utiliser l'authentication externe.
• Les restrictions d'accès des utilisateurs locaux et des groupes s'appliquent aux dossiers partages même si un serveur SMB externe est utilisé pour l'authentication.
• La procédure ci-dessous reprend les méthodes pour l'enregistrement automatique des utilisateurs externes. Vous pouvez également ajouter des utilisateurs externes en convertissant des utilisateurs locaux. Reportez-vous à la section "Converting Local Users into External Users" ci-dessus pour plus d'informations concernant la conversion des utilisateurs locaux.

1 Dans Advanced Settings (Paramètres avances), clique sur [Network (Réseau)].

Network

2 Cliques sur I'icone située a droite de "Workgroup/Domain (Groupe de travail/domaine)".

Workgroup/Domain

Workgroup

3 Cliquez sur [Edit (Modifier)].
4 Sélectionnez "Workgroup (Groupe de travail)" et cliquez sur [Next (Suantant)].

5 Si un message contextuel s'affiche, cliquez sur [Yes (Oui)].
6 Saisissez un nom de groupe de travail. Sélectionnez "Assign authorization to external SMB server (Affecter une autorisation à un serveur SMB externe)" et indiquez l'adresse IP (recommandé) ou le nom du serveur d'authentication. Sélectionnez les options "Automatic user registration (Enregistrement d'utilisateur automatique)" et "Use shared folder for authorization testing (Utiliser le dossier partagé pour tester les

" autorisations")". Entrez le nom du dossier partagé pour le test d'autorisation puis cliquez sur [OK].

7 Un dossier partagé pour authentification a été créé sur la LinkStation. Les utilisateurs enregistrés sur le serveur d'authentication spécifique sont automatiquement enregistrés en tant qu'utilisateurs sur la LinkStation lorsqu'ils ouvrent le dossier partagé pour authentification. Vous pouvez également enregistrer directement des utilisateurs. Connectez-vous au dossier d'authentication via SMB et non FTP ni AFP.
8 Cliquez sur I'icone située a droite de "Folder Setup (Configuration des dossiers)".

Folder Setup

2 Folder(s)

9 Sélectionnez un dossier partagé pour lequel vous souhaitez définir des restrictions d'accès.

10 Cliquez sur [Edit (Modifier)].
11 Activez l'option "Access Restrictions (Paramétres de limitation d'accès)".

12 Cliquez sur l'onglet [External Users (Utilisateurs externes)] et selectionnez le niveau d'accès pour chaque utilisateur externe.

: Accès en lecture et en écriture autorisé

Accès en lecture autorisé

:Acces interdit

13 Cliquez sur [OK].

Remarques:

• Les utilisateurs enregistrés automatiquement appartiennent au groupe "hdusers". Ils pourront être ajoutés à d'autres groupes depuis les paramétres de groupe. La liste des utilisateurs ajoutés est accessible depuis "Users (Utilisateurs)" - "External Users (Utilisateurs externes)". Pour supprimer un utilisateur qui a été

enregistré automatiquement, sélectionnez-le, puis cliquez sur [Delete External User (Supprimer l'utilisateur autorisé externe)].

Si les autorisations "Read Only (Lecture seule)" et "Read & Write" sont toutes deux octroyées à un utilisateur, ce dernier bénéficiera uniquement d'un accès en lecture seule. L'attribut le plus restrictif s'applique.
- Utilisez OS X 10.5 ou version ultérieure avec l'authentication externe. Les versions plus anciennes d'OS X ne sont pas prises en charge.
- Pour acceder aux dossiers partages soumis à des restrictions d'accès depuis OS X 10.7, utilisez le protocole AFP只想 que le protocole SMB. Sous "LAN Protocol Support (LAN Support du protocole)", selectionnez "AFP (Mac)" dans les dossiers de destination pour utiliser le protocole AFP.
Si les restrictions d'accès sont configurées pour les utilisateurs et les groupes enregistrés sur le serveur d'authentication, la connexion anonyme ou en tant qu'invité n'est pas permise avec les connexions AFP.
- Les connexions FTP ne prennant pas en charge l'authentication via un serveur SMB externe.
- Si un PC Windows est utilisé pour l'authentication exter, il est possible que les paramétres de sécurité SMB Windows par défaut doivent être modifiés. Pour ce faire, lancez l'outil File Sharing Security Level Change Tool, disponible sur le site www.buffalo-technology.com. Cet outil simple d'utilisation vous permet de modifier et de restaurer les paramétres de sécurité de Windows pour travailler avec l'authentication exter.

Conversion des utilisateurs locaux en utilisateurs externes

Si un serveur SMB externe est utilisé pour l'authentication, vous pouvez convertir les utilisateurs locaux en utilisateurs externes. La LinkStation disposera ainsi d'une liste d'utilisateurs correspondant aux utilisateurs du serveur SMB externe et les restrictions d'accès pour les dossiers partagés de cette LinkStation pourrait être attribués aux utilisateurs "externes" convertis.

Suivez les étapes ci-dessous pour convertir un utilisateur local en utilisateur externe. Si un utilisateur local est converti, ses informations utilisateur (y compris les mots de salle) seront supprimées de la LinkStation. Les utilisateurs externes ne peuvent plus etre convertis en utilisateurs locaux.

Remarque: L'authentication externe doit être activée avant que les utilisateurs locaux ne soient convertis. Pour plus d'informations concernant l'authentication externe, reportez-vous à la section "User Authentication with an External SMB Server".

1 Dans Advanced Settings (Paramètres avances), cliquez sur [File Sharing (Partage de fichiers)].
2 Clique sur a droite de "Users (Utilisateurs)".
3 Dans l'écran de la liste des utilisateurs, Sélectionné les utilisateurs à convertir en utilisateur externe, puis cliquez sur [Convert to External User (Convert in external user autorisé externe)].
4 Cliquez sur [OK].
5 Saisissez le numero de confirmation et cliquez sur [OK].

La liste des utilisateurs convertis est disponible sous l'onglet "External Users (Utilisateurs externes)". Vous pouvez alors configurer les restrictions d'accès pour les utilisateurs externes.

Chapitre 4 Gestion du stockage

Batteries de disques RAID

Le mode RAID par défaut est RAID 5.

Remarques:

• Si vous modifie le mode RAID, toutes les données prsentes sur la batterie de disques seront effacées. Cette règle s'applique à toutes les procédures de ce chapitre. Veillez à sauvegarder vos données importantes avant de réaliser toute action affectant votre batterie de disques RAID.
• Une fois le mode RAID modifie (sauf en cas de creation d'une batterie de disques RAID 0 ou d'un JBOD), la LinkStation effectue une vérification RAID qui peut prendre jusqu'à 10 heures par To. Le transfert de fichiers sera ralenti pendant cette période. N'eteignez pas la LinkStation tant que le message I17 est affché dans NAS Navigator2. Dans le cas contraire, la vérification RAID reprendrait depuis le début.

RAID 5

Les batteries de disques RAID 5 sont disponibles sur les LinkStations équipées de 3 disques durs ou plus. Le mode RAID 5 combine au minimum 3 disques durs dans une même batterie de disques. L'espace disponible est égal à la somme des capacités des disques durs moins la capacité d'un disque. Si 4 disques durs sont combinés dans une batterie de disques RAID 5, alors l'espace disponible est égal à la somme des capacités de 3 disques. Si l'un des disques durs de la batterie de disques est endommagé, vous pouvez recupérer vos données en remplaçant le disque défaillant. Si deux disques ou plus sont endommagés simultanément, vos données sont perdues.

RAID 10

Les batteries de disques RAID 10 sont disponibles sur les LinkStations équipées de 4 disques durs ou plus. Sous ce mode, les paires de disques en miroir de la batterie de disques RAID 1 sont combinées en RAID 0. L'espace disponible est égal à la capacité du plus petit disque multiplie par le nombre de disques ÷ 2.

RAID 1

Ce mode combine 2 disques durs dans une batterie de disques en miroir. L'espace disponible est égal à la capacité d'un seul disque. Les mêmes données sont écrites sur chaque disque. Si un disque est endommagé, vous pouvez récapucérer les données en le remplaçant. Tant que l'un des disques de la batterie de disques est intact, toutes les données de la batterie de disques peuvent être récapucérées.

RAID 0

Ce mode combine 2 disques durs, ou plus, dans une batterie de disques. L'espace disponible correspond à la somme de tous les disques utilisés. Ce mode RAID offre de更好地 performances que les modes RAID incluant la parité. Si l'un des disques durs est endommagé, toutes les données de la batterie de disques seront perdues.

JBOD

Ce mode utilise les disques durs figurant à l'intérieur de la LinkStation comme des disques durs individuels. L'espace disque utilisable correspond à la capacité totale de l'ensemble des disques durs de la LinkStation. Cependant, si un

disque est endommagé, toutes les données qu'il inclut seront perdues.

Travailler avec les batteries de disques RAID

Pour modifier les paramètres RAID, accédez à [Drives (Disques)] - [RAID] dans Advanced Settings (Paramètres avancés).

Utilisation du mode JBOD

Avec le mode JBOD, chaque disque dur de la LinkStation est traité séparément. Pour passer les disques d'une batterie de disques en mode JBOD, suivez la procédure ci-dessous.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

Drives

2 Cliquez sur a droite de "RAID".

RAID

3 Cliquez sur la batterie de disques à supprimer.

4 Cliquez sur [Delete RAID Array (Suppression d'une batterie de disques RAID)].

Remarque: En cas d'éché de la suppression de la batterie de disques RAID, redémarrez la LinkStation et réessayez.

5 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

Une fois le mode JBOD configure, creez des dossiers partages sur chacun des disques durs afin de pouvoir les utiliser.

Modification du mode RAID

Pour modifier le mode RAID, passez tout d'abord les disques durs en mode JBOD.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

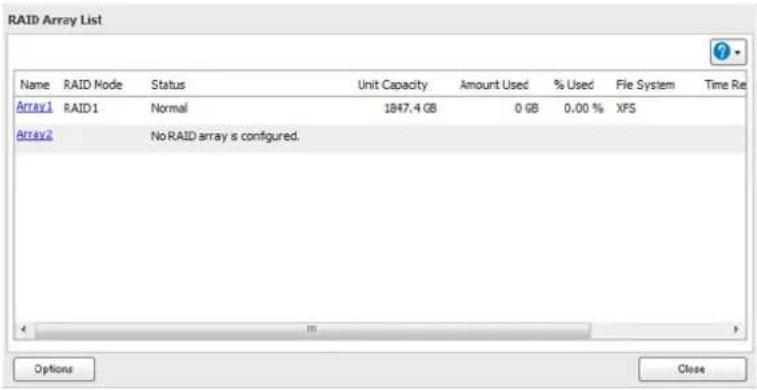

2 Cliquez sur a croite de "RAID".

RAID

3 Cliquez sur la batterie de disques à supprimer. Si le champ "RAID Mode (Mode RAID)" n'est pas renseigné, la batterie de disques est déjà en mode JBOD. Passez à l'etape 7.

4 Cliquez sur [Delete RAID Array (Suppression d'une batterie de disques RAID)].

Remarque: En cas d'éché de la suppression de la batterie de disques RAID, redémarrez la LinkStation et réessayez.

5 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
6 Cliquez sur [OK].
7 Choisissez une batterie de disques RAID
8 Sélectionnez un mode RAID ainsi que les disques à utiliser, puis cliquez sur [Create RAID Array (Construction de la batterie de disques RAID)].

Remarque: Normalement, après la création d'une batterie de disques RAID, cette dernière est "resynced" pour l'optimiser en la rendant plus stable. La procEDURE de resynchronisation durable environ 1 heures par teraoctet d'espace sur la batterie de disques. Le transfert de fichiers sera ralenti pendant cette période, mais la batterie de disques restera usable. Le message "RAID Array x Resyncing" s'affichera dans NAS Navigator2 pendant la resynchronisation. Si vous déselectionnez l'option "Resync after creating the RAID array (Resynchronisation après avoir créé le RAID)", la resynchronisation ne sera pas effectuee. Si la LinkStation est redemarrée pendant la

procedure de resynchronisation, la resynchronisation reprendra depuis le début.

9 Suivez les instructions de l'assistant pour creer la batterie de disques.

Après avoir modifié le mode RAID, créez un dossier partagé.

Avec RMM, vous pouvez construire ou etendre une batterie de disques RAID sans effacer les données prsentes sur les disques.

Passer du mode JBOD au mode RAID 1

Les disques durs qui ne font pas partie d'une batterie de disques RAID indiquent l'etat "Normal (Moyen(ne)"). Vous doivent disposer d'au moins deux disques non inclus dans une batterie de disques RAID pour construire une nouvelle batterie de disques RAID 1 avec RMM. La construction d'une batterie de disques RAID 1 permettra d'enregistrer les données sur un des disques et d'écraser les données prsentes sur l'autre. Vous pourrez désirir les données du disque que vous souhaitez conserver.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

2 Cliques sur a droite de "RAID".

3 Choisissez une batterie de disques RAID

4 Configurez le mode RAID sur "RAID 1 (RAID 1)".
5 Selectionnez "Add a disk to RAID array with RMM. Your data will be preserved. (Ajoutez un disque à la batterie

de disques RAID à l'aide de RMM. Vos données seront conservés.)".

6 Sélectionnez, dans le menu déroulant, le disque dont les données seront conservées.
7 Sélectionnez le disque dur à ajouter à la batterie de disques RAID.
8 Cliquez sur [Create RAID Array (Construction de la batterie de disques RAID)].
9 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

Ajout d'un disque à une batterie de disques RAID existante

Vouss pouvez ajouter un disque à une batterie de disques RAID 1 ou RAID 5. Les disques pouvant être ajoutés à la batterie de disques RAID indiquent l'etat "Normal (Moyen(ne))". Ajouter un disque à la batterie de disques de cette manière permettra de conserver les données disponibles sur la batterie de disques mais écrasera toutes les données qui figurent sur le nouveau disque que vous ajoutez.

Remarque: RMM ne peut etre utilise que pour ajouter un seul disque à une batterie de disques à la fois. Pour ajouter deux disques ou plus, il faut utiliser RMM plusieurs fois.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

2 Cliquez sur a droite de "RAID".

3 Choisissez une batterie de disques RAID

4 Sélectionnez le disque à ajouter à la batterie de disques RAID.

5 Cliquez sur [Create RAID Array (Construction de la batterie de disques RAID)].

6 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

Modification du mode RAID lors de l'ajout d'un disque

Selectionnez le disque que vous souhaitez ajouter à la batterie de disques RAID et désissez le mode de la batterie. L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

I'analyse RAID

Une analyse RAID contrôle vous batterie de disques à la recherche de secteurs corrompus et les répare automatiquement le cas échéant. Les batteries de disques RAID 1, RAID 10, et RAID 5 sont prises en charge. Pour des résultats optimaux, lancez l'analyse RAID régulièrement.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

2 Positionnez l'interrupteur RAID scanning en position de sorte a activer l'analyse RAID.

RAID Scanning

3 Cliquez sur a croite de "RAID Scanning (Analyse RAID)".

4 Cliquez sur [Edit (Modifier)].

5 Sélectionnez la fréquence de la maintenance RAID, puis cliquez sur [OK].

Remarques:

• Sélectionnez "Immediately (immediated) pour lancer l'analyse RAID immédiatement.

Ajout d'un disque dur externe

Connexion d'un disque dur externe

Votre LinkStation dispose d'un port USB auquel vous pouvez connecter un disque dur externe. Le disque apparaitra alors comme un dossier partagé de la LinkStation. Les disques durs formats sont détectés automatiquement. Les disques non formats doivent être formats depuis Settings (Réglages).

Lorsqu'un disque dur USB est reconnu, Windows ajoute "usbdisk X" sous la LinkStation dans "Network (Réseau)", où "X" correspond au port USB auquel le disque dur est connecté.

Remarques:

• Les concentrateurs ne sont pas pris en charge. Connectez un seul périphérique USB au port USB.
• Les données de sauvégarde de Mac OS peuvent inclure des caractères non inscrptribles sur les disques formats en FAT16 ou FAT32 tels que "DS_Store". Pour des résultats optimaux, reformatez le disque avant de l'utiliser en tant que cible de sauvégarde.

Compatibilité

Les péripériques suivants sont pris en charge par la LinkStation :

• Periphériques de stockage USB
  Lecteurs de carte (hors lecteurs de cartes pouvant reconnaître plusieurs cartes mémoire)
  Appareils photos numériques
• Onduleurs connectés par USB
• Imprimantes USB

L'utilisation de disques durs USB externes de marque Buffalo est recommendée.

Ces périphériques ne sont pas pris en charge :

Les disques durs série DUB et DIU
- Les concentrateurs, les souris et les claviers

Connectez un seul périphérique par port USB. Certains disques durs externes équipés d'une mise en route automatique ne s'allument pas automatiquement lorsqu'ils sont connectés à la LinkStation. Utilisez l'interrupteur manuel pour les mettre en marche. Veillez à connecter un seul disque alimenté par le bus à la fois. Si l'alimentation par le bus est insuffisante pour votre disque USB, branchez son adaptateur secteur. Seule la première partition d'un disque dur USB connecté est montée. Les autres partitions ne sont pas reconnues.

Remarque: Les disques durs formatés en NTFS, exFAT, ext3 ou HFS+ ne seront accessibles qu'en lecture seule.

Déconnexion des disques durs

Si la LinkStation est sous tension, déconnectez les disques durs externes avant de les retirer. Vous pouvez déconnecter les disques durs externes à l'aide du bouton Fonction et l'ensemble des disques durs peut être déconnecté depuis les Settings (Réglages). Lorsque la LinkStation est étente, tous les disques sont déconnectés, vous pouvez donc les retirer en toute sécurité.

Remarque: Si vous débranchez les disques durs externes sans les déconnecter, les Settings (Réglages) peuvent continuer d'indiquer "usbdisk" dans [File Sharing (Partage de fichiers)] - [Folder Setup (Configuration des

Déconnexion à l'aide du bouton Fonction

Si la LinkStation est allumée, maintenez la touche Function enfoncée pendant plus de 3 secondes. Levoyant Function (Fonction) blanc s'eteint et tous les disques USB sont déconnectés. Vous pouvez désormais les-retirer en toute sécurité.

Démontage depuis les Settings (Réglages) sur un ordinateur

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

2 Cliquez sur a droite de "USB Drives (Disque USB)".

3 Selectionnez le disque dur a deconnecter et cliquez sur [Dismount Disk (Desinstallation de disque)].

4 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le numéro de confirmation et cliquez sur [OK].
5 Lorsque le message suivant s'affiche, vous pouvez débrancher le disque dur en toute sécurité.

Démontage depuis les Settings (Réglages) sur un périphérique mobile

1 Dans les Settings (Réglages), Sélectionnez [USB Device (Paramètres du périhérique USB)].

2 Appuyez sur [Dismount (Déconnecter)].

3 Lorsque le message de fin d'opération s'affiche, debranchez le périhérique USB et appuyez sur [OK].

Vérification des disques durs

Une verification de disque teste les données prsentes sur un disque de la LinkStation ou sur un disque connecté via USB et vérifie leur intégrité. Les erreurs sont automatiquement corrigées. Pour les disques de grande capacité, la verification de disque peut durer plusieurs heures. Il est alors impossible d'acceder aux dossiers partagés pendant toute la durée de la verification du disque. N'éteignez pas la LinkStation avant la fin de la verification du disque. Suivez la procedure ci-dessous pour lancer une verification de disque.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

2 Cliquez sur [Drives (Disques)] pour vérifier un disque dur interne ou sur [USB Drives (Disque USB)] pour vérifier un disque dur externe.

3 Sélectionnez le disque à tester, puis cliquez sur [Check Disk (Vérifier le disque)].

4 Cliquez sur [Check (Vérifier)]. Si vous le souhaitez, vous pouvez supprimer des fichiers d'informations Mac OS pendant la vérification.

Formatage des disques

Remarque: Dans certains cas, les données supprimées lors du formatage d'un disque peuvent être restaurées. Pour vous assurer que les données soient "gone forever", un simple formatage peut ne pas être suffisant. Reportez-vous à la section "Erase Data on the LinkStation Completely (Effacer complètement les données de la LinkStation)" ci-dessous.

1 Dans Advanced Settings (Paramètres avances), clique sur [Drives (Disques)].

2 Cliquez sur [Drives (Disques)] pour formater un disque dur interne ou sur [USB Drives (Disque USB)] pour formater un disque dur externe.

3 Sélectionnez le disque dur à formater et cliquez sur [Format Disk (Formater le disque)].

Remarque: Si vous connectez un disque dur externe à la LinkStation et que l'etat du disque apparait comme "Unformaté"actualisez I'etat en cliquant sur [Rediscover Disk (Redetector le disque)]. Si I'etat ne change pas, déconnectez le disque dur USB puis reconnectectez-le.

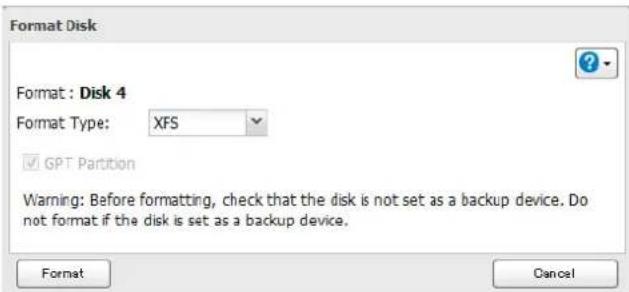

4 Sélectionnez un type de format, puis cliquez sur [Format (Formater)].

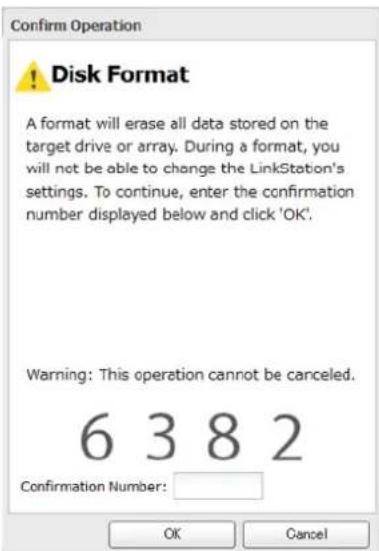

5 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le numéro de confirmation et cliquez sur [OK].

6 En fonction de la taille de votre disque, le formatage peut durer de quelques minutes à plusieurs heures. Le voyant LED d'alimentation clignotera pendant le formatage. Pendant le formatage, il est impossible d'acceder aux dossiers partages. N'eteignez pas la LinkStation avant la fin du formatage du disque.

Remarques:

N'eteignez pas et ne déconnectez pas l'alimentation de la LinkStation pendant le formatage d'un disque dur.
Pour les disques de 2.2 To ou plus, vérifie que l'option "GPT Partition (Partition GPT)" est selectionnée. Si

you've azed formate un disque dur de capacitie superieure sans GPT, debranche quis reconnectez-le avant de le reformater avec GPT.

• Les formats de fichiers suivants sont pris en charge pour formater depuis les Settings (Réglages): FAT32 (recommende pour une connexion à des ordinateurs) and XFS (recommende pour l'ajout d'une capacité de stockage externe supplémentaire à une LinkStation).

Effacer complètement les données de la LinkStation

Dans certains cas, les données des disques durs formats peuvent etre restaurées. La procEDURE de suppression des données du disque presentee dans cette section propose une suppression des données bien plus complète. Cette procEDURE est recommandee pour supprimer toutes les données d'un disque dur de maniere a rendre leur restauration presque impossible avec les outils actuels. Toutes les données des disques sont complètement effacees. La LinkStation sera alors configurée comme indiqued ci-dessous:

Tous les disques en mode JBOD
- Un dossier partagé vide sur chaque disque
Tous les paramètres restaurés à leurs valeurs par défaut
Tous les fichiers-journaux effacés

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Cliques sur a droite de "Restore/Erase (Rétablir/formater)".

Restore/Erase

3 Cliquez sur [Erase LinkStation (Effacer LinkStation)].

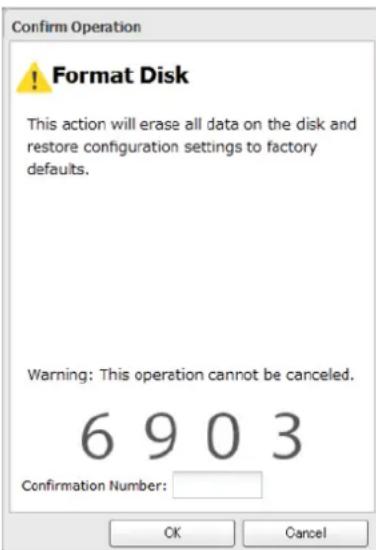

4 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].

5 Toutes les données de la LinkStation seront effacées de manière définitive.

Quotas des disques

Le quota des disques limite l'espace disque pour chaque utiliser ou groupe. Vous pouvez également configurer une alerte d'espace afin de générer une notification par e-mail lorsque l'espace disque dépasse le niveau d'alerte. Pour envoyer une notification, configurez la notification par e-mail à l'aide de la section "Email Notification (Notification par courrier électronique)" du chapitre 8.

Remarques:

Lorsque you parametrez des quotas, desactive la corbeille ou videz regulierement le dossier de la corbeille. L'espace limite inclut l'espace utilise par la corbeille.
- Les quotas s'entendant par disque ou par batterie de disques. Si un quota est défini sur 1 Go, chaque disque ou batterie de disques pourrait utiliser 1 Go au maximum.
- Il est impossible de définir des quotas pour les disques durs externes connectés à la LinkStation.
Si des quotas de groupe et d'utilisateur sont configurés pour un utiliser, le quota le plus restricitif sera appliquee.

Quotas pour les utilisateurs

Suivez la procedure ci-dessous pour limiter l'espace disque du dossier partagé alloué à un utilisateur.

1 Dans Advanced Settings (Paramétres avances), cliquez sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliquez sur a droite de "Users (Utilisateurs)".

Users

3 Sélectionnez l'utilisateur dont l'espace sera limite.
4 Activez les quotas,CHOIssez l'espace maximum alloue a I'utiliser et cliquez sur [OK].

Remarque: Si vous modifie le groupe principal, redémarrez la LinkStation afin d'appliquer les paramètres des quotas.

5 Cliquez sur [OK].
6 Cliquez sur I'icone et selectionnee [Restart (Redemarrer)] pour appliquer les parametes des quotas.

Quotas pour les groupes

Suivez la procedure ci-dessous pour limiter l'espace des dossiers partages alloue a chaque groupe.

1 Dans Advanced Settings (Paramètres avances), clique sur [File Sharing (Partage de fichiers)].

2 Cliquez sur a droite de "Groups (Groupes)".

3 Sélectionnez le groupe dont l'espace sera limité.

4 Activez les quotas,CHOISSEZ l'espace maximum alloue au groupe et cliquez sur [OK].

5 Cliquez sur [OK].
6 Dans Advanced Settings (Paramétres avances), cliquez sur l'icone située à côté de "Users (Utilisateurs)".

7 Sélectionnez l'utilisateur qui héritera des paramètres de quotas du groupe.
8 Remplacez le groupe principal de l'utiliser par le groupe avec le quota puis cliquez sur [OK].
9 Cliquez sur [OK].
10 Cliquez sur Iicone et selectionnez [Restart (Redemarrer)] pour appliquer les parametes des quotas.

Remplacement de disque dur

En cas de defaillance d'un disque, un message d'erreur s'affichera dans NAS Navigator2 et dans les Settings (Réglages).

Remarques:

• Ne déplacez jamais un disque en cours de fonctionnement lorsque la LinkStation est allumée. Éteignez la LinkStation avant de remplacer le disque dur. Lorsque la LinkStation est en fonctionnement, ne débranchez ni ne retirez jamais les disques durs sans les avoir déconnectés au préalable.
  Le disque de remplacement doit etre un disque dur series OP-HD/LS disponible apres de Buffalo. Touteutilisation d'un autre disque dur risquerait de provoguer un dysfonctionnement de suaive LinkStation.
  Utilisez un disque dur Buffalo série OP-HD/LS de capacité équivalente ou supérieure. Si vous utilisez un disque dur d'une capacité supérieure, l'espace supplémentaire ne pourra pas etre utilisé dans une batterie de disques RAID en miroir.
  Pour eviter d'endommager la LinkStation avec de l'électricité statique, mettez-vous à la terre en touchant un obiet métallique avant de manipuler tout élémentlectronique fragile.

• Àpres le remplacement d'un disque dur, il faut compter 30 minutes avant que la lecture et l'écriture de fichiers soient restaurées. Les Settings (Réglages) peuvent ne pas être accessibles pendant cette période.

• Ne modifies jamais l'ordre des disques durs dans la LinkStation. Par exemple, si vous retirez le disque 1 et que vous le remplacez par le disque 2, vous risquez de corrompre ou de perdre vos données.

• Si un nouveau disque n'est pas reconnu après son installation, cliquez sur [Rediscover Disk (Redétector le disque)] dans Settings (Réglages).

Reconstruction de la batterie de disques RAID depuis un ordinateur

Identifie le disque defaillant avant d'eteindre la LinkStation. Le voyant LED d'etat du disque defaillant brille rouge.

1 Eteignez la LinkStation et debranchez tous les cables.

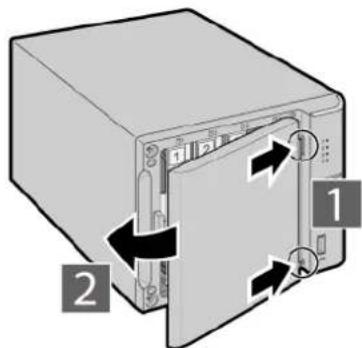

2 Appuyez sur le cote gauche du panneau avant et ouvre-ile.

3 Retirez la cartouche du disque defaillant de la LinkStation.

Remarques:

N'appuyez pas sur le dessus de la LinkStation.
Tirez le disque hors du chassis vers I'avant.

4 Retirez le disque dur de la cartouche.

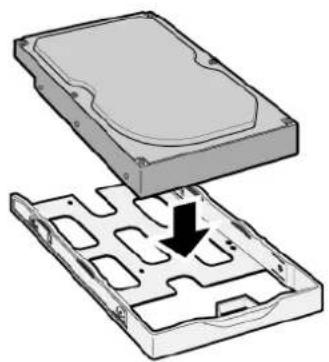

5 Installez un nouveau disque dur Buffalo série OP-HD/LS dans la cartouche.

6 Replace les quatre vis.

7 Insérez le nouveau disque dans l'emplacement vide.

8 Fermez le panneau avant.

9 Reconnectez tous les cables, puis rallumez la LinkStation.

10

Pour RAID 0

Après 5 minutes, levoyant d'alimentation s'allume blanc. Accedez à [Drives (Disques)]-[RAID] dans Advanced Settings (Paramètres avances). Sélectionnez la batterie de disques comportant l'erreur, puis cliquez sur [Delete RAID Array (Suppression d'une batterie de disques RAID)].

Accedez à [Drives (Disques)]-[Drives (Disques)]. Sélectionnez le nouveau disque (celui qui n'est pas formaté) et formatez-le. ÀpRES le formatage du disque, changez le mode RAID.

Pour RAID 1, RAID 5, RAID 10

Après 5 minutes, levoyant d'alimentation s'allume orange. Accedez à [Drives (Disques)]-[RAID] dans Advanced Settings (Paramétres avances). Sélectionnez la batterie de disques comptant l'erreur, puis cliquez sur [Recover RAID Array (Récupérer la batterie de disques RAID)]. Suivez la procédure à l'écran pour terminer le remplacement du disque dur.

Pour JBOD

Accédez à [Drives (Disques)]-[Drives (Disques)] dans Advanced Settings (Paramètres avances). Formatez le nouveau disque et créez un dossier partagé avant utilisation.

Reconstruction de la batterie de disques RAID depuis un périphérique mobile.

Vou puez eaglement lancer la reconstruction RAID depuis suaive roperhierique mobile.Identifie le disque defaillant avant d'eteindre la LinkStation. Le voyant LED d'etat du disque defaillant brille rouge.

1 Ouvrez les Settings (Réglages) et appuyez sur l'icone d'information qui clignote rouge.

2 Appuyez sur [Recover RAID Array (Récupérer la batterie de disques RAID)].

3 Vérifiez l'etat du disque défailleant. Suivez les instructions pour éteindre la LinkStation.

4 Appuyez sur le cote gauche du panneau avant et ouvre-le.
5 Poussez la cartouche du disque defectueux vers le haut et retirez le disque de la LinkStation.
6 Retirez le disque dur de la cartouche.
7 Installez un nouveau disque dur Buffalo série OP-HD/LS dans la cartouche.
8 Replacez les quatre vis.
9 Insérez le nouveau disque dans l'emplacement vide.
10 Fermez le panneau avant.
11 Reconnectez tous les cables, puis rallumez la LinkStation.
12 Dans les Settings (Réglages), appuyez sur l'icone d'information qui clignote jaune.
13 Appuyez sur [Recover RAID Array (Récupérer la batterie de disques RAID)] (deux fois).

Recover RAID Array

14 Cliquez sur [Yes (Oui)].
15 Saisissez le numéro de confirmation et cliquez sur [OK]. La reconstruction de la batterie de disques va commencer.

Chapitre 5 Accès à distance

WebAccess

WebAccess est un logiciel permettant d'acceder aux fischiers du dossier partagé de votre LinkStation depuis votre ordinateur ou votre périphérique mobile, via Internet. Soyez prudents lorsque vous configUREz WebAccess.
Certsains paramètres peuvent rendre les fischiers du dossier partagé accessibles à n'importe quel utilisateur d'Internet sans restrictions d'accès.

Configuration depuis un ordinateur

Configuration à partir d'Easy Admin (Administration facile)

Remarque: Utilisez le mode de compatibilité pour utiliser WebAccess avec Internet Explorer sous Windows 8 et Windows 8.1.

1 Cliquez sur [WebAccess] dans Easy Admin (Administration facile).

2 Positionnez l'interrupteur WebAccess en position de sorte a activer WebAccess.

WebAccess

3 Sélectionnez le niveau d'accès pour chacun des dossiers partages dans le menu déroulant.

4 Entrez un nom BuffaloNAS.com pour votre compte BuffaloNAS.

Remarque: Le nom BuffaloNAS.com peut conténir de 3 à 20 caractères alphanumeriques, tirets ( ) et traits d'union (-). Le nom BuffaloNAS.com est sensible à la casse.

5 Cliquez sur [Apply (Appliquer)].
6 Continuez avec la procedure indiquee sur le site http://buffalonas.com/manual/setup/en/.

Configuration à partir des Advanced Settings (Paramètres avances)

Remarque: Utilisez le mode de compatibilité pour utiliser WebAccess avec Internet Explorer sous Windows 8 et Windows 8.1.

1 Dans Advanced Settings (Paramètres avances), cliquez sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliquez sur a droite de "WebAccess".

WebAccess

Off

3 Cliquez sur [Edit (Modifier)].

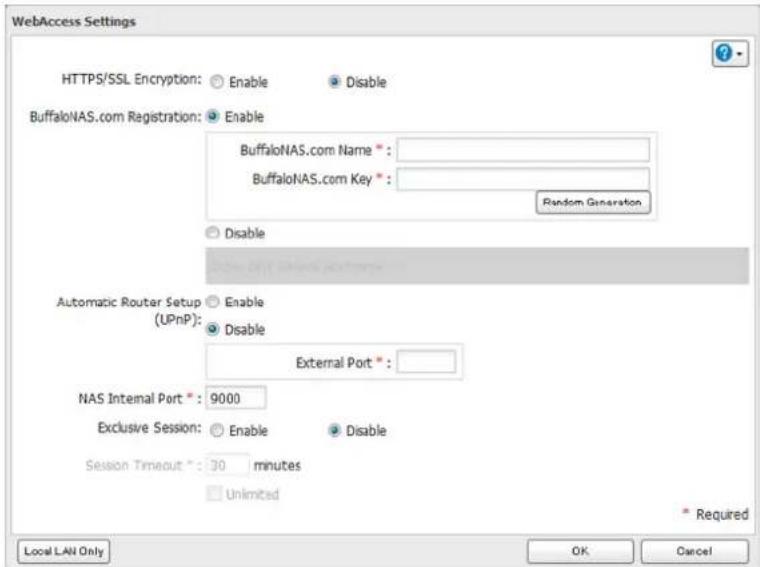

4 Configurez les paramètres souhaïtés, puis cliquez sur [OK].

• Pour utiliser le cryptage SSL afin de sécuriser les transferts de données, activez l'option "HTTPS/SSL Encryption (Cryptage HTTPS/SSL)".
  Certaines applications WebAccess ne prenent pas en charge le cryptage HTTPS/SSL. Désactivez-le s'il pose problème. Pour plus d'informations, reportez-vous au guide WebAccess.
• Vous pouvez utiliser l'enregistrement BuffaloNAS.com par défaut ou le désactiver pour utiliser un serveur DNS différent.
• Choisissez un "BuffaloNAS.com name" et une "BuffaloNAS.com key" pour votre compte WebAccess. Les noms et les clés peuvent containir de 3 à 20 caractères alphanumeriques, tirets (--) et traits d'union (-).
• Si l'option "Exclusive Session (Session exclusive)" est activée, les utilisateurs ne peuvent pas connecter plusieurs ordinateurs à WebAccess. Seule la première connexion est active.
• Saisissez une durée en minutes (1 à 120 ou "Unlimited (Illimité)") avant la déconnexion des utilisateurs inactifs de WebAccess.

5 Cliquez sur [OK].

6 Positionnez l'interrupteur en position de sorte à activer WebAccess.

7 Cliquez sur I'icone située a droite de "Folder Setup (Configuration des dossiers)".

Folder Setup

2 Folder(s)

8 Sélectionnez un dossier partagé à publier.

Remarques:

Pour obtenir de plusieurs résultats, créez un nouveau partage dédié pour WebAccess.
- Lorsque vous accédez aux dossiers partages via WebAccess depuis un emplacement à distance, le nom d'utilisateur et le mot de passage peuvent être nécessaires pour certaines opérations. Pour obtenir de plusieurs résultats, créez un compte utilisateur avec des permissions sur le partage WebAccess avant d'utiliser WebAccess.

9 Cliquez sur [Edit (Modifier)].

10 Sous "LAN Protocol Support (LAN Support du protocole)", cochez la case "WebAccess" et cliquez sur [OK].

Remarques:

• Les niveaux de sécurité suivants sont disponibles :

"Allow Anonymous" - Tout le monde peut consulter (visualiser) les dossiers partages.

"Allow All Groups and Users" - Tous les groupes et utilisateurs enregistrés sur la LinkStation ou sur la TeraStation peuvent utiliser WebAccess.

"Use Inherited Folder Permissions" - Les utilisateurs et les groupes disposent des mêmes autorisations d'accès avec WebAccess que celles dont ils bénéficient localement. Si aucune restriction d'accès n'est définie pour le dossier partagé, cette option n'apparait pas.

• La possibilité pour un utiliseur ou un groupe spécifique d'acceder à un dossier par le biais de WebAccess dépend d'une combinaison de paramètres WebAccess et des paramètres de dossier partagé.

Configurationdes dossiers	Mode publicWebAccess	Allow Anonymous(Autoriser l'anonymat)		Allow All Groupsand Users (Autorisertous les groupes/utilisateurs)		Use Inherited FolderPermissions (Utiliser les autorisations de dossiershérités)
	Attribut des dossiers	Lecture&Écriture	Lectureuniquement	Lecture&Écriture	Lectureuniquement	Lecture&Écriture	Lectureuniquement
CompteWebAccess	Non connectés L L -- -	-
	Utilisateurs disposant d'unaccès en lecture &en écriture	L/É L L/É	L/L/É L
	Utilisateurs disposant d'unaccès en lectureuniquement	L/É L L/É	L L
	Groupes disposantd'un accès enlecture & en écriture	L/É L L/É	L/L/É L
	Groupes disposantd'un accès enlecture uniquement	L/É L L/É	L L L
	Autres utilisateurs L/É	L L/É L --

L: lecture seule; L/É: lecture et écriture, --axon accès

11 Continuez avec la procedure indiquée sur le site http://buffalonas.com/manual/setup/en/.

Remarque: Si vous changez votre nom BuffaloNAS.com après avoir configuré WebAccess, WebAccess risque de ne plus fonctionner correctement. Dans ce cas, désactive puis réactive WebAccess.

Configuration depuis un périphérique mobile

Remarques:

• Sur votre périphérique mobile, téléchargez et installez les applications "SmartPhone Navigator" et "WebAccess" depuis l'App Store (périphériques iOS) ou Google Play (périphériques Android).
• Vous pouze également configurer les paramètres de WebAccess depuis les Settings (Réglages).

1 Ouvrez "SP Navigator" sur votre péripérisque iOS ou "SmartPhone Navigator" sur votre péripérisque Android.

2 Sélectionnez la LinkStation pour configurer WebAccess.

3 Sélectionnez [NAS Setup].

4 Entrez un nom d'utilisateur et un mot de passage pour creer un nouvel utiliser, Appuyez sur [Next (Suivant)].

Entrez à nouveau le mot de passer de l'etape précédente et appuyez sur [Next (Suivant)].

Remarque: Si l'UPnP n'est pas activé sur votre réseau, vous pourrez acceder uniquement à votre NAS depuis le réseau local. Pour utiliser WebAccess en dehors de chez vous, activez l'UPnP sur le routeur ou ouvre le port 9000 pour WebAccess dans les paramétres de votre routeur.

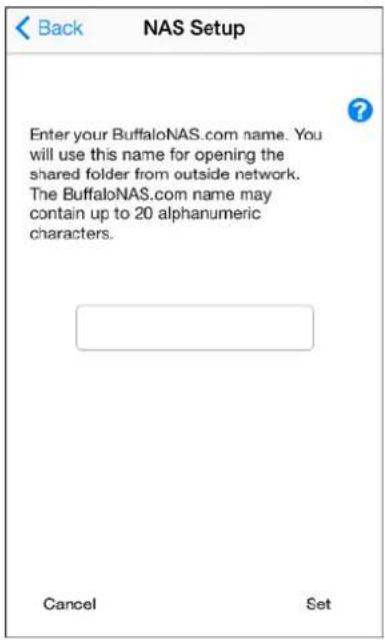

Entrez le nom BuffaloNAS.com et appuyez sur [Set (Définir)].

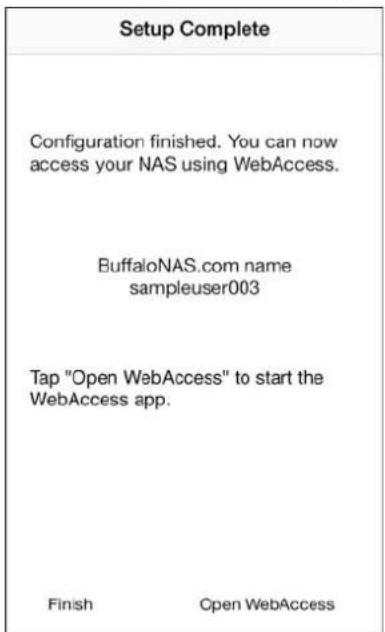

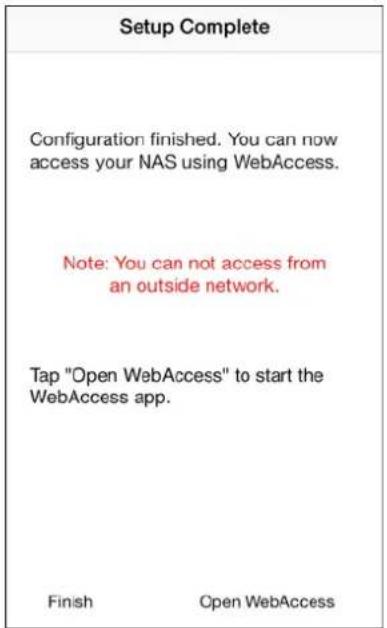

Selectionnez [Open WebAccess (Ouvrir WebAccess)].

WebAccess se lance.

Appuyez sur [OK] lorsque le message suivant s'affiche.

10 Sélectionnez le nom d'hôte de votre LinkStation pour ouvrir le dossier partagé.

Si la création du nom BuffaloNAS.com a échoué

Si I'UPnP est desactive sur votre routeur, la creation du nom BuffaloNAS.com depuis SmartPhone Navigator risque d'échouer. Dans ce cas, précédez comme suit:

1 Sur votre périphérique mobile, appuyez sur l'icone "SmartPhone Navigator".
2 Sélectionnez [Open Settings (Ouvrez Réglages)].
3 Appuyez sur [WebAccess].

4 Sélectionnez le niveau d'accès dans le menu dérouulant et appuyez sur [Apply (Appliquer)].
5 SeLECTIONnez [OK].

6 Entrez le nom BuffaloNAS.com désiré.
7 Sélectionnez "Configure router's port settings manually (Configurer les paramètres du port du routeur manuellement)", indiquez le nombre de port du routeur et appuyez sur [Apply (Appliquer)].

FTP

Par défaut, les dossiers partages de la LinkStation ne sont accessibles que par des utilisateurs connectés au même réseau ou au même routeur que la LinkStation. Le serveur FTP facultatif permet aux utilisateurs situés à l'extérieur du réseau local d'acceder à la LinkStation.

Remarque: Le FTP est prévu pour les utilisateurs disposant déjà d'un logiciel client FTP et qui ont de l'expérience.

1 Dans Advanced Settings (Paramètres avancés), cliquez sur [File Sharing (Partage de fichiers)].

2 Positionnez l'interrupteur FTP en position de sorte à activer FTP.

3 Cliquez sur I'icone située a droite de "Folder Setup (Configuration des dossiers)".

4 Choisissez un dossier pour activer l'accès FTP à distance.
5 Cliquez sur [Edit (Modifier)].
6 Sélectionnez l'attribut "Read-only (Lecture seule)" ou "read & write" pour le dossier partagé, sélectionnéz "FTP" sous "LAN Protocol Support (LAN Support du protocole)" et cliquez sur [OK].

Acceder à la LinkStation avec un client FTP :

Pour acceder à la LinkStation via FTP, configurez votre logiciel client FTP comme indiqué ci-dessous :

Nom d'hôte: adresse IP de la LinkStation

Nom d'utilisateur: le nom d'utilisateur de la LinkStation

Password (Mot de passer) : le mot de passer de la LinkStation

Port:21

• Les dossiers partages connectés par FTP sont disponibles depuis le repertoire "/mnt". Les emplacements par défaut sont :

/mnt/disc1/share

/mnt/usbdisk1

Acceder à la LinkStation avec un'utilisteur anonyme*

Pour autoriser l'accès anonyme à votre partage FTP, désactiver les restrictions d'accès.
Pour acceder à la LinkStation via un FTP anonyme, configurez votre logiciel client FTP comme indiqué cidesous:

Nom d'hôte : adresse IP de la LinkStation

Nom d'utilisateur:Anonymous

Password (Mot de passer): une chaine de caractères

Port:21

*Si la LinkStation est intégrée à un domaine, les utilisateurs anonymes ne peuvent pas y acceder.

Remarques:

• Sous Mac, ne partagez pas les fichiers et dossiers dont les noms comportent des caractères codés sur plusieurs octets via un serveur FTP. Préférez une connexion AFP ou SMB.
• Si un fjichier a eté creé ou copie par AFP, il est possible que vous ne puissiez pas le supprimer via une connexion FTP. Si cela se produit, utilisez une connexion SMB ou AFP pour supprimer le fjichier.
• Pour les connexions FTP, vérifie que le nom de fichier complet (chemin d'accès au repertoire compris) content 250 caractères codés sur un octet maximum.
• Le compte d'invite FTP (nom d'utilisateur "guest" et mot de passer vierge) n'est pas autorisé à acceder à un disque dur externe connecté à la LinkStation. Pour acceder à un disque externe, connectez-vous en tant qu'administrateur ou utiliser enregistré.

Chapitre 6 Sauvegarde

Sauvegarde depuis la LinkStation

Vous pouvez sauvegarder des dossiers LinkStation vers :

• un autre dossier de la LinkStation;
• une autre LinkStation du réseau;
• une autre TeraStation du réseau.

Préparation d'une destination de sauvegarde

Configurez d'abord un dossier qui servira de destination de la sauvegarde.

1 Dans Advanced Settings (Paramètres avances), cliquez sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliques sur I'icone située à droite de "Folder Setup (Configuration des dossiers)".

Folder Setup

2 Folder(s)

3 Choisissez le dossier à définir comme destination de la sauvegarde.
4 Cliquez sur [Edit (Modifier)].
Sous "LAN Protocol Support (LAN Support du protocole)", cochez la case "Backup (Sauvegarde)", puis clique sur [OK].

Remarques:

• pour configurer un mot de passer, saisissez-le dans le champ "Remote Backup Password (Mot de passer de la sauvegarde distante)". Laissez ce champ vide si vous ne souhaitez pas de mot de passer. Si un mot de passage de sauvegarde est configuré sur le périhérique source ou cible, le dossier ne figurera pas dans la liste des dossiers du périhérique source ou cible à moins que le mot de passer ne soit saisi.
• Un mot de passer de sauvegarde n'est pas disponible lorsqu'un nouveau dossier partagé est créé par un utilisateur avec pouvoir.

Sauvegarde vers une LinkStation ou une TeraStation d'un autre réseau lors d'une connexion via VPN

Vou puez sauegarder vers une LinkStation ou une TeraStation d'un autre reseau ds lors que les deux reseaux sont connectés au moyen d'une connexion VPN. Procedez comme suit pour saisir l'adresse IP ou le nom d'hote de la LinkStation ou de la TeraStation de destination.

1 Dans Advanced Settings (Paramètres avances), cliquez sur [Backup (Sauvegarde)].

Backup

2 Cliquez sur Iicone située a droite de "Backup (Sauvegarde)".

Backup

Inactive

3 Cliquez sur [List of LinkStations and TeraStations (liste des unités LinkStation et TeraStation)].

4 Cliquez sur [Add (Ajouter)], saisissez l'adresse IP de la LinkStation ou de la TeraStation de destination, puis cliquez sur [Close (Fermer)].

Si voire configuration presente les caractéristiques suivantes, vous n'avoz pas besoin de configurer ces paramètres.

La LinkStation d'origine et la LinkStation de destination se trouvent sur le même réseau.
- Aucun mot de passer pour la sauvegarde n'est défini pour la LinkStation de destination.
Aucune LinkStation exterieure au sous-reseau ou connectee via VPN n'est utilise.

Remarques:

• pour sauvegarder des données entre des LinkStations ou des TeraStations d'un réseau à l'aide de trames jumbo, assurez-vous que les deux péripériques ont été configurés pour utiliser des tailles de trames Ethernet identiques (ou similaires). Si les tailles de trames Ethernet sont trop différentes, la tâche de sauvegardre risque de ne pas s'executer correctement. Dans ce cas, Sélectionnez la taille de trame par défaut (1500 octets).
• Vous pouvez également préciser le nom d'hôte en utilisant un nom de Domaine complet (FQDN).

Configuration d'une tâche de sauvégarde

1 Dans Advanced Settings (Paramétres avances), clique sur [Backup (Sauvegarde)].

2 Cliques sur Iicone située a droite de "Backup (Sauvegarde)".

3 Si vous avez configuré un mot de passer de sauvegarde, cliquez sur [Set (Définir)] à droite de "Backup Password (Mot de passer de sauvegarde)". Sinon, passez à l' étape 5.
4 Saisissez le mot de passer de sauvegarde et cliquez sur [OK].

5 Cliquez sur [Create New Job (Créer une tâche)].

Remarque: il est possible de configurer jusqu'à 8 tâches de sauvégarde.

6 Sélectionnez les paramètres de la sauvégarde désirés, tels que la date et l'heure d'exécution de la tâche.

Remarque: vous pouvez selectionner les types de tache de sauvegarde suivants :

Type Fichiers inclus
Normal backup (La sauvegarde complete)	Tous les fichiers de la source sont sauvegardés vers la destination.
Overwrite (incremental)(Remplacer sauvegarde (incrémentale))	La première tâche de sauvegarde s'effectue comme une sauvegarde normale.Lors des sauvegardes ultérieures, les fichiers ajoutés à la source ainsi que les fichiers supprimés de la source sont conservés dans le dossier de sauvegarde.
Overwrite (differential)(Remplacer sauvegarde (différentielle))	La première tâche de sauvegarde s'effectue comme une sauvegarde normale.Lors de chaque sauvegarde ultérieure, des fichiers sont ajoutés au dossier de sauvegarde tandis que d'autres en sont supprimés. Le dossier de destination de la sauvegarde a toujours la même taille que le dossier source de la sauvegarde.

7 Cliquez sur [Add (Ajouter)].
8 Cliquez sur [Browse (Parcourir)] dans "Backup Source Folder Name (Nom de dossier de source de sauvegarde)".

9 Sélectionnez le dossier partagé qui servira de source de la sauvegarde, puis cliquez sur [OK].

10 Cliquez sur [Browse (Parcourir)] dans "Backup Target Folder Name (Nom de dossier de cible de sauvegarde)".
11 Sélectionnez la destination de la sauvegarde, puis cliquez sur [OK].

12 Cliquez sur [OK]. Les nouvelles tâches de sauvégarde sont à présent visibles.
13 Cliquez sur [Close (Fermer)].

Sauvegarde de votre Mac via Time Machine

Time Machine est un programme de sauvégarde inclus avec OS X. Pour utiliser cette LinkStation comme destination de sauvégarde pour Time Machine, configurez-la comme décrit ci-dessous.

1 Assurez-vous que la connexion AFP est activée dans Advanced Settings (Paramétres avances). L'interrupteur AFP doit être en position.

AFP

2 Cliquez sur I'icone située a droite de "Folder Setup (Configuration des dossiers)".

Folder Setup

2 Folder(s)

3 Choisissez un dossier partagé qui servira de destination de la sauvegarde pour Time Machine.
4 Cliquez sur [Edit (Modifier)].
Sous "LAN Protocol Support (LAN Support du protocole)", cochez la case "AFP (Mac)", puis cliquez sur [OK].
6 Cliquez sur [OK].
7 Cliquez sur [Close (Fermer)].
8 Cliquez sur [Backup (Sauvegarde)].

9 Cliquez sur a croite de "Time Machine".

Time Machine

10 Cliquez sur [Edit (Modifier)].
11 Cliquez sur [Browse (Parcourir)].

12 Sélectionnez le dossier partagé que vous avez défini à l'objet precedente, puis cliquez sur [OK].

13 Cliquez sur [OK].
14 Cliquez sur [OK].

15 Positionnez l'interrupteur Time Machine en position de sorte à activer Time Machine.

Time Machine

16 Sous Mac, ouvrez [System Preferences].
17 Cliquez sur [Time Machine].

18 Cliquez sur [Choose Backup Disk].

19 Sélectionnez la LinkStation désirée, puis cliquez sur [Use for Backup].

20 Saisissez un nom d'utilisateur et un mot de passer disposant de droits d'accès au dossier partagé sur la

LinkStation, puis cliquez sur [Connect (Se connecter)].

Remarque: si aucune restriction d'accès n'est configurée sur le dossier partagé de destination, connectez-vous en tant qu'administrateur. Par défaut, le nom d'utilisateur et le mot de passage du compte administrateur sont "admin" et "password". Si des restrictions d'accès sont configurées, connectez-vous à travers un compte bénéficiant de privilèges en écriture.

21 Time Machine laissera s'écouler un délambda de 120 secondes avant de lancer la tâche de sauvegarde.

Copie depuis un périphérique USB

Utilizez l'option Direct Copy pour copier depuis le périhérique USB directement sur la LinkStation.

Les périphériques suivants sont pris en charge :

• Periphériques de stockage de masse USB
  Lecteurs de carte (hors lecteurs de cartes pouvant reconnaître plusieurs cartes mémoire)
  Appareil photo numérique et autres périhériques PTP
• Imprimantes USB

Ces périphériques ne sont pas pris en charge :

Concentrateurs USB
Souris
- Claviers

Configuration de Direct Copy depuis un ordinateur

1 Dans Advanced Settings (Paramètres avances), clique sur [Backup (Sauvegarde)].

2 Placez l'interrupteur Direct Copy en position pour activer la fonction.

Direct Copy

Pour modifier le dossier cible Direct Copy, accedez à [Backup (Sauvegarde)] - [Direct Copy] - [Edit (Modifier)], selectionnez un nouveau dossier et cliquez sur [OK].

Configuration de Direct Copy depuis un périphérique mobile

1 Dans les Settings (Réglages), Sélectionnez [USB Device (Paramètres du périhérique USB)].

2 Placez l'interrupteur Direct Copy en position on pour activer la fonction, puis appuyez sur [Apply

(Appliquer)].

Les données du disque USB seront copiees dans le dossier de destination. Il est possible de modifier le dossier de destination depuis le menu déroulant, si nécessaire.

Démarrage de Direct Copy

1 Connectez le periphérique USB. Pendant la connexion (environ 10 secondes), le voyant Fonction s'allume.

Remarques:

• Les périphériques qui ne déclenchent pas l'allumage duvoyant Fonction ne sont pas pris en charge.
  Lorsque you connectez les peripheriques PTP, il est possible que levoyant Function (Fonction) ne s'allume pas. Dans ce cas, déconnectez le périhérique PTP de la LinkStation, puis reconnectpez-le.

2 Vous disposez maintainant de 60 secondes pour appuyer une fois sur le bouton Fonction. Levoyant clignotera ensuite pendant la copie de tous les fichiers du périhérique USB vers le dossier Direct Copy de la LinkStation.

Remarques:

Lorsque le voyant Fonction clignote, appuyez sur le bouton Fonction pendant 3 secondes pour annuler Direct Copy.
- Dans le cas des apparciels photos numériques ne repondant pas à la norme du stockage de masse USB, tous les fichiers du péripérisque seront copés.

3 Une fois la copie terminée, levoyant d'accès du périhérique USB arrêté de clignoter. Pour ce faire, maintenez enforcé le bouton Fonction pendant 8 secondes. Le voyant Fonction clignote pendant la déconnexion des périhériques externes, l'opération dure environ 30 secondes. Une fois la déconnexion terminée, levoyant Fonction arrêté de clignoter et brille fixement. Vous disposez maintainant de 60 secondes pour déconnecter vos périhériques USB en toute sécurité.

Remarque: Si vous accedez aux Settings (Réglages) depuis un périhérique mobile, vous pouvez lancer Direct

Copy à tout moment en appuyant sur [Start Direct Copy (Lancer Direct Copy)].

Chapitre 7 Multimédia

DLNA

DLNA est une série d'instructions pour le partage de supports numériques. La LinkStation inclut un serveur DLNA conforme aux directives DLNA. Les videos, photos et musiques enregistrées sur la LinkStation peuvent être lues sur des téléviseurs, des équipements stéreo, des consoles deieux et d'autres périhériques compatibles DLNA du réseau local.

Configuration depuis un ordinateur

Configuration à partir d'Easy Admin (Administration facile)

1 Cliquez sur I'icone pour "DLNA".

2 Positionnez l'interrupteur en position de sorte à activer DLNA.

DLNA

3 Mettez egalent linterrupteur du dossier que you utiliserez pour le lecteur multimedia DLNA sur

4 Cliquez sur [Apply (Appliquer)].

Remarque: Si vous ajoutez des restrictions d'accès au dossier du lecteur multimédia DLNA, désactive le DLNA puis réactivé-le pour que les paramètres de restriction d'accès soient pris en compte.

Configuration à partir des Advanced Settings (Paramètres avances)

1 Dans Advanced Settings (Paramètres avances), cliquez sur [File Sharing (Partage de fichiers)].

File Sharing

2 Cliques sur I'icone située a droite de "Folder Setup (Configuration des dossiers)".

Folder Setup

2 Folder(s)

3 Sélectionnez le dossier que vous souhaitez partager avec des lecteurs média et autres péripériques compatibles DLNA.
4 Cliquez sur [Edit (Modifier)].
Sous "LAN Protocol Support (LAN Support du protocole)", cochez la case "DLNA", puis cliquez sur [OK].
6 Cliquez sur [Close (Fermer)].
7 Cliquez sur [Services (Service)].

Services

8 Positionnez l'interrupteur du DLNA Server (Serveur DLNA) en position On de sorte a activer le DLNA.

DLNA Server

9 Cliquez sur I'icone située a droite de "DLNA Server (Serveur DLNA)".
10 Cliquez sur [Edit (Modifier)].
11 Sélectionnez un intervalle de mise à jour de la base de données du serveur DLNA, puis cliquez sur [OK].

Remarque: Si vous ajoutez des restrictions d'accès au dossier du lecteur multimédia DLNA, désactive le DLNA

puis reactivez-le pour que les parametes de restriction d'accès soient pris en compte.

Configuration depuis un périphérique mobile

1 Dans les Settings (Réglages), Sélectionnez [DLNA Server (Serveur DLNA)].

2 Activez le dossier partagé pour DLNA et appuyez sur [Apply (Appliquer)].

Lecture de fichiers

Pour dire un contenu depuis un périphérique compatible DLNA :

1 Connectez le périhérique compatible DLNA au même réseau que la LinkStation, puis mettez-le sous tension.
2 Sélectionnez la LinkStation dans le logiciel du périphérique compatible DLNA.
3 Sélectionnez le contenu à lire.

Remarque: Pour plus d'informations sur la lecture de fichiers, reportez-vous aux manuels des périhériques compatibles DLNA.

Péripétriques compatibles DLNA connectés

Procedez comme suit pour afficher les péripériques compatibles DLNA connectés à votre LinkStation.

1 Dans Advanced Settings (Paramètres avances), cliquez sur [Services (Service)].

Services

2 Cliquez sur I'icone située a droite de "DLNA Server (Serveur DLNA)".
3 Cliquez sur [DLNA Client Access Permissions (Clients multimédias DLNA autorises)].
4 Une liste de noms de périhériques, d'adresses MAC et d'adresses IP des périhériques compatibles DLNA connectés au même réseau que la LinkStation s'affiche à l'écran. Si vous périhérique ne figure pas dans la liste, cliquez sur [Refresh Database (Actualiser la base de données)].

Transmission en continu d'un contenu à des périphériques compatibles DLNA

Lorsque de nouveaux fichiers de musique, videos et photos sont ajoutés au dossier DLNA de la LinkStation, la base de données doit être actualisée pour que les nouveaux fichiers puissant être transmis en continu. Par défaut, la base de données est actualisée lorsque les fichiers sont enregistrés dans la LinkStation. Vous pouvez modifier cet intervalle ouactualiser la base de données manuelle.

1 Dans Advanced Settings (Paramètres avances), cliquez sur [Services (Service)].

Services

2 Cliquez sur I'icone suee a droite de "DLNA Server (Serveur DLNA)".
3 Cliquez sur [Edit (Modifier)].
4 You pouez modifier l'intervalle d'actualisation ou selectionner [Refresh Database (Actualiser la base de

[données)] pourmettrea jourla base de donnéesimmédiatement.

Désactivation de la lecture depuis un périphérique donné

Vou puez empcher certains peripheriques DLNA specifiques de dire un contenu multimédia.

1 Dans Advanced Settings (Paramétres avances), cliquez sur [Services (Service)].

Services

2 Cliquez sur I'icone située a droite de "DLNA Server (Serveur DLNA)".
3 Cliquez sur [DLNA Client Access Permissions (Clients multimédias DLNA autorises)].
4 Decoche la case des peripheriques que vous ne souhaitez pas autoriser à dire du contenu multimédia, puis cliquez sur [OK].

Types de fichiers pris en charge

La LinkStation prend en charge la transmission en continu DLNA de fichiersprésentant les extensions ci-dessous :

Type Extensions de fischiers
Fichiersvideso	mpe,mpeg,mpg,m2p,tts,m2ts,m2t,mts,m1v,m4v,mp4,mov,wmv,avi,divx,xvid,asf,dvr-ms,vob,3gp,vdr,spts,tp,ts
Fichiers image jpg,jpeg,png,bmp,gif,tif,tiff,yuv
Fichiers de musique	mp3,wma,wav,lpcm,pcm,ogg,m4a,mp4,3gp,flac,m3u,mpa,aac,apl,ac3,aif,aiff,mp2,mp1,dsf,dff

Serveur iTunes

Si le serveur iTunes est activé, les ordinateurs de votre réseau dotés diTunes peuvent dire les fichiers de musique enregistrés sur la LinkStation et les transférer sur des périhériques iOS. Le serveur iTunes prend en charge la lecture à partir de cinq ordinateurs au maximum.

1 Dans Advanced Settings (Paramétres avances), cliquez sur [Services (Service)].

Services

2 Cliquez sur I'icone située a droite de "iTunes Server (Serveur iTunes)".
3 Cliquez sur [Edit (Modifier)].
4 Cliquez sur [Browse (Parcourir)].
5 Selectionne z the dossier partag e que you souhaitez rendre accessible via iTunes, pui cliqez sur [OK].

6 Cliquez sur [OK].
7 Verifiez que le serveur iTunes est activé. L'interrupteur du serveur iTunes doit être en position On

iTunes Server

BitTorrent

BitTorrent est un protocole permettant de distribuer de grandes quantités de données efficacement. Les informations continues dans ce chapitre sont destinées aux utilisateurs familiarisés avec BitTorrent.

Remarques:

Activez le mode de compatibilité pour utiliser "Download Manager" sous Windows 8.1 et Windows 8.
- "Download Manager" ne fonctionne pas avec Internet Explorer 11. Pour ouvrir "Download Manager", utilisez un autre navigateur ou une version antérieure d'Internet Explorer.
Le Gestionnaire de teléchargement estsemblable à "μTorrent".

Configuration à partir d'Easy Admin (Administration facile)

1 Cliquez sur [BitTorrent].

2 Positionnez l'interrupteur BitTorrent en position de sorté à activer BitTorrent.

BitTorrent

3 Sélectionnez le dossier partagé où enregistrer les fichiers télécharges via BitTorrent dans la liste déroulante, puis cliquez sur [Apply (Appliquer)].
4 Retournez à l'accueil et cliquez sur [BitTorrent] pour ouvrir le gestionnaire de tléchéargement. Par defaut, le nom d'utilisateur est "admin" et le mot de pass n'est pas renseigné (champ vide).

1 Dans Advanced Settings (Paramètres avances), clique sur [Applications (application)].

2 Cliquez sur a droite de "BitTorrent".

BitTorrent

3 Cliquez sur [Edit (Modifier)].
4 Cliquez sur [Browse (Parcourir)].

5 Sélectionnez le dossier partagé où sera enregistré le fichier télécharge, puis cliquez sur [OK].

6 Indiquez le numero de port, puis cliquez sur [OK].
7 Positionnez l'interrupteur BitTorrent en position de sorte a activer BitTorrent.

BitTorrent

8 Cliquez sur a droite de "BitTorrent".
9 Cliquez sur [Open Download Manager (Ouvrir le gestionnaire de téléchargement)]. Par défaut, le nom d'utilisateur est "admin" et le mot de passée n'est pas renseigné (champ vide).

10 Le gestionnaire de téléchargement s'ouvre.

Connexion d'une imprimante

Vos pouvez connecter une imprimante au port USB de la LinkStation.

Remarques:

• une seule imprimante USB peut être reliée à la LinkStation.
• La communication bidirectionnelle n'est pas prise en charge, ce qui signifie que la quantite d'encre restante et autres informations relatives à l'etat de l'imprimante ne peuvent pas etre transmises.
• Si une imprimante multifonctions est connectée, seule la fonction d'impression peut être utilisée. Les autres fonctions, telles que la numérisation, ne seront pas disponibles. Si vous avez besoin d'une communication bidirectionnelle ou d'une autre fonction de l'imprimante multifonctions (numérique, par exemple) pour travailler, connectez plutôt l'imprimante au USB Device Server.
  Le serveur d'impression ne prend pas en charge Mac OS.
• Ne désactiverz pas le protocole SMB lorsque le serveur d'impression est désactivé. Sinon, il vous faudra

Configuration d'une imprimante depuis un ordinateur

Windows 8.1, Windows 8, Windows 7 ou Windows Vista

1 Connectez une imprimante au port USB de la LinkStation puis allumez l'imprimante.
2 Dans Advanced Settings (Paramétres avances), cliquez sur [Services (Service)].

3 Placez l'interrupteur du serveur d'impression en position on pour activer ce dernier.

Print Server

4 Reportez-vous au manuel fourni avec l'imprimante pour installer les pilotes de l'imprimante.
5 Lancez le NAS Navigator2. Double-cliquez sur I'icone LinkStation.
6 Double-cliquez sur I'icone de I'imprimante connectee (le nom partagé est affché).

7 Cliquez sur [OK].

8 Sélectionnéz votre imprimante, puis cliquez sur [OK].

9 Enregistrez l'imprimante.

Windows XP

1 Connectez une imprimante au port USB de la LinkStation puis allumez l'imprimante.
2 Dans Advanced Settings (Paramétres avances), cliquez sur [Services (Service)].

Services

3 Placez l'interrupteur du serveur d'impression en position on pour activer ce dernier.

Print Server

pour activier ce dernier.

4 Reportez-vous au manuel fourni avec l'imprimante pour installer les pilotes de l'imprimante.
5 Lancez le NAS Navigator2. Double-cliquez sur l'icone LinkStation.
6 Double-cliquez sur Iicone de voire imprimante.

7 Lorsque le message "The server for the printer does not have the correct printer driver installed. If you want to search for the proper driver, Click [OK]." s'affiche, cliquez sur [OK].
8 Sélectionné le pilote de votre imprimante, puis cliquez sur [OK].

9 Enregistrez l'imprimante.

Configuration d'une imprimante depuis un périphérique mobile

1 Connectez une imprimante au port USB de la LinkStation puis allumez l'imprimante.

2 Dans les Settings (Réglages), Sélectionnez [USB Device (Paramètres du périhérique USB)].

3 Placez l'interrupteur du serveur d'impression en position on pour activer ce dernier.

4 Appuyez sur [Apply (Appliquer)], puis sur [OK].

USB Device Server (Service Network-USB)

Le serveur de périhériques USB vous permet d'utiliser des périhériques USB reliés à la LinkStation depuis plusieurs ordinateurs.

1 Connectez le périhérique USB directement à votre ordinateur et installez les pilotes et le logiciel normalement.

Déconnectez puis retirez le périhérique USB une fois l'installation terminée.

2 Connectez le périphérique USB au port USB de la LinkStation.

Remarque: Lorsque le serveur de périhériques USB est activé, vous pouvez connecter un concentrateur USB à la LinkStation. Vous pouvez brancher jusqu'à 15 périhériques USB sur le concentrateur. Ne connectez pas plus d'un périhérique alimenté par le bus à la fois. Si possible, utilisez une alimentation secteur distincte pour chaque périhérique. La connexion de plusieurs périhériques alimentés par le bus à la fois risque d'endommager la LinkStation et les périhériques.

3 Dans Advanced Settings (Paramétres avances), cliquez sur [File Sharing (Partage de fichiers)].

4 Cliquez sur I'icone située a droite de "Folder Setup (Configuration des dossiers)".

Folder Setup

2 Folder(s)

5 Sélectionnez le périphérique USB connecté à la LinkStation.

Remarque: Le serveur de périphériques USB et le DLNA ne sont pas compatibles. Désactive le support de protocole DLNA si vous utilisez le serveur de périphériques USB.

6

Positionnez l'interrupteur du serveur de périhériques USB en position On de sorte à activer le serveur de périhériques USB.

USB Device Server

Vou puez eaglement activer le serveur de peripheriques USB depuis Easy Admin (Administration facile).

Remarque: Lorsque le serveur de périhériques USB est activé, les autres fonctions utilisant un port USB ne sont pas disponibles.

7

Pour installer le navigateur Network-USB Navigator, cliquez sur [USB Device Server (Service Network-USB)] dans Easy Admin (Administration facile) ou accedez à [Services (Service)] - [USB Device Server (Service Network-USB)] - [USB Device Server (Service Network-USB)] dans Advanced Settings (Paramétres avances). Vous devrez disposer de privilèges d'administrateur pour installer le logiciel.

Connexion avec Network-USB Navigator

1

Lancez Network-USB Navigator.

Sous Windows :

Accédez à [(All) Programs] - [BUFFALO] - [Network-USB Server], puis cliquez sur [Network-USB Navigator]. Sous Windows 8.1 ou Windows 8, cliquez sur [Network-USB Navigator] dans l'écran de démarrage.

Sous Mac:

Accédez à [Macintosh HD] - [Applications (application)] - [BUFFALO] - [Device Server] - [Network-USB Navigator].

2

Selectionnez le périphérique USB, puis cliquez sur l'icone pour vous connecter.

3

Le pérophérique USB selectionné sera automatiquement installé.

Reportez-vous à l'aide en cliquant sur le bouton ? pour obtenir plus d'informations sur le logiciel et le fjichier d'aide.

Remarques:

• un seul ordinateur peut acceder au périphérique USB à la fois.
• Désactivez le protocole DLNA si vous utilisez le serveur de périphériques USB.

Déconnexion des péripériques USB

Selectionnez le periphérique USB, puis cliquez sur l'icone pour vous connecter. Assurez-vous que personne d'autre n'utilise le periphérique USB avant de le débrancher.

Chapitre 8 Fonctions avances

Email Notification

Votre LinkStation peut envoyer vos rapportes par courrier électronique tous les jours ou simplement en cas de modification des paramètres ou en cas d'erreur. Des courriers électroniques de notification peuvent être déclenchés par l'un des événements suivants:

• Notifications programmes de l'état du disque dur (y compris les notifications de dépassement de quota)
  Erreur du ventilateur
  Fin d'une tâche de sauvégarde
  Erreur de lecture du disque dur

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Positionnez l'interrupteur de notification par courrier électronique en position On de sorte à activer la notification par courrier électronique.

Email Notification

3 Cliquez sur I'icone située a droite de "Email Notification (Notification par courier électronique)".
4 Cliquez sur [Edit (Modifier)].
Saisissez les parametes de votre serveur de messagerie et selectionnez les événements qui déclencheront une

notification. Cliquez sur [OK] pour envoyer un message électronique de test.

Remarque: Au démarrage et à l'arrêt de l'analyse RAID, vous receivez peut-être une notification par courrier électronique vous informant que l'analyse d'un disque ou d'une batterie de disques est en cours ou terminée. L'analyse RAID se déroule correctement même si des notifications erronées sont envoyées. Ce problème sera corrigé par la prochaine mise à jour du microprogramme.

Sleep Mode

Pour economiser de l'énergie, vous pouvez préciser à quels momentsmettre en veille la LinkStation, ce qui implique l'arrêt du disque dur et des voyants de l'unité.

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Cliquez sur Iicone située a droite de "Sleep Timer (Minuteur de mise en voille)".

Sleep Timer

3 Cliquez sur [Edit (Modifier)].

4 Renseignez l'intervalle du minuteur, I'heure de sortie de veille et I'heure de mise en veille, puis cliquez sur [OK].

Remarques:

• Vous pouvez configurer jusqu'à trois minutes.
  L'heure d'entrée en mode veille peut etre configuerée entre minuit et 3h45 le jour suivant.

L'heure de sortie de voirne peut etre configurée entre minuit et 23h45.

Si l'heure de mise en veille se situe au-delà de 24h, le paramètre de sortie de veille peut être configuré entre 4h et 23h45.

L'heure de mise en veille doit etre configurée en meme temps ou avant l'heure de sortie de veille.
Si une tâche de sauvegarde est configurée pendant une vérification de disque, un formatage de disque, une tâche de sauvegarde ou dans les 5 minutes qui suivent, la LinkStation ne passé pas en mode veille lorsque l'heure de passage en mode veille est atteinte.
- Si les horaires configurés dans la minuterie se superposent, l'opération sera réalisée en utilisant l'intervalle le plus long.
Des exemples de parametes de minuterie multiple sont indiqués ci-dessous :

Example 1:

En cas de fonctionnement à 10h le mercredi

Minuterie 1:Tous les jours 12h-24h

Aucune opération n'est réalisée à 12h et l'unité passe en mode veille à 24h.

Example 2:

En cas de fonctionnement à 10h le mercredi

Minuterie 1:Tous les jours 9h-18h

Minuterie 2:Mercredi 10h-20h

Minuterie 3 : Non utilise

Tous les jours, sauf le mercredi, le fonctionnement normal debute a 9h et l'unité passe en mode veille à 18h. Le mercredi, l'unité passe en mode veille à 20h.

Example 3:

En cas de fonctionnement à 10h le mercredi

Minuterie 1:Tous les jours 9h-18h

Minuterie 2:Mercredi 10h-3h le jour suivant

Tous les jours, sauf le mercredi, le fonctionnement normal debute a 9h et l'unité passage en mode veille à 18h. Le mercredi, le fonctionnement normal debute a 9h et l'unité passage en mode veille à 1h le lendemain.

Example 4:

En cas de fonctionnement à 10h le mercredi

Minuterie 1:Tous les jours 9h-18h

Minuterie 2:Mercredi 7h30-22h

Minuterie 3 : Non utilise

Tous les jours, sauf le mercredi, le fonctionnement normal debute a 9h et l'unité passage en mode veille à 18h. Le mercredi, le fonctionnement normal debute a 7h30 et l'unité passage en mode veille à 22h.

Pour allumer la LinkStation avant l'heure de sortie de veille lorsqu'elle est en mode veille, appuyez sur le bouton Fonction.

Crypter la transmission de données

Cryptage des données de configuration

Toutes les communications associées aux Settings (Réglages) peuvent utiliser le cryptage SSL si vous accédez aux Settings (Réglages) via https://.

Cryptage des données pour le transfert via FTP

Voupouz crypter les mots de passer et les fichiers à l'aide des protocoles SSL/TLS pour une communication via FTP sécurisée. Ouvrez les paramètres d'un dossier partagé et cliquez sur [Edit (Modifier)], puis selectionnez "FTP" sous "LAN Protocol Support (LAN Support du protocole)" et cliquez sur [OK]. Activez la sécurité SSL dans l'écran de configuration pour votre client FTP. La procédure à suivé dépend du logiciel du client FTP.

Cryptage SSL

SSL est un protocole de cryptage visant à garantir la sécurité des communications et la confidentialité des données sur Internet. L'utilisation du protocole SSL requiert un certificat et une clé. Ces derniers sont disponibles auprès des services d'hébergement Web et de nombreux fournisseurs de services privés.

Configuration du protocole SSL

Pour spécifier oumettre a jour un certificat de serveur et une clé privée pour SSL,procédez comme suit :

1 Accedez à [Management (Gestion)] - [SSL].
2 Accedez aux emplacements de la clé et du certificat ou indiquez-les, puis cliquez sur [Import (Importer)].

Onduleur (UPS, Uninterruptible Power Supply)

Si un onduleur (vendu séparément) est connecté, l'unité LinkStation peut être automatiquement arrêtée, de façon à protéger ses données en cas de coupure de courant.

1 Branchez le cable d'alimentation de I'onduleur sur une prise murale.

2 Branchez le cable CA de la LinkStation à l'onduleur.
3 Reliez l'onduleur à l'unité LinkStation à l'aide d'un cable USB ou série.
4 Allumez l'onduleur, puis la LinkStation.
5 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

6 Cliquez sur I'icone située a droite de "UPS Sync (Synchronisation de l'UPS)".

7 Cliquez sur [Edit (Modifier)].
8 Configurez les paramètres souhaïtés, puis cliquez sur [OK].

Remarques:

• Si votre LinkStation est connectée directement à l'onduleur, Sélectionnez "Sync with UPS connected to this LinkStation (Synchronisation avec l'onduleur connecté à cette unité LinkStation)." Si une autre LinkStation est connectée à l'onduleur, Sélectionnez "Sync with UPS connected to another LinkStation on the same network (Synchronisation avec l'onduleur connecté à une autre unité LinkStation sur le même réseau)." Àprous avoir effectué la sélection, saississez l'adresse IP de la LinkStation qui sera la source de la synchronisation dans "Other LinkStation's IP Address (Autre adresse IP du LinkStation)".
  Lorsque la LinkStation redemarre après un arrêt automatique dû à une coupure de courant ou à un autre problème lié à l'alimentation, vérifie que l'alimentation a été restaurée. Si la LinkStation est allumée alors qu'elle fonctionne toujours sur l'onduleur et sans que l'alimentation n'ait été restaurée, l'arrêt automatique n'est pas réalisé, même à l'issue du temps spécifique.
  Si l'alimentation de I'onduleur à la LinkStation est coupée et redemarrée lorsque la restauration de I'onduleur est activée, la LinkStation redemarre automatiquement.

Rétablissement des paramètres d'usine par défaut

Pour rétablit les paramètres par défaut de la LinkStation, procédez comme suit :

Réinitialisation depuis Settings (Réglages)

1 Dans Advanced Settings (Paramétres avances), clique sur [Management (Gestion)].

2 Cliquez sur a droite de "Restore/Erase (Rétablir/formater)".

Restore/Erase

3 Cliquez sur [Initialize LinkStation (Executer l'initialisation de I'unité LinkStation)].

Restore/Erase

4 L'écran "Confirm Operation (Confirmer l'opération)" s'ouvre. Saisissez le code de confirmation, puis cliquez sur [OK].
5 Les paramètres d'usine par défaut de la LinkStation sont alors rétablis.

Initialisation à l'aide du bouton Function

Yououpouzeegalementreinitialiserlesparametresaideboudeton Fonction.

1 Eteignez la LinkStation.
2 Allumez la LinkStation en appuyant sur le bouton Fonction. Le voyant LED de fonction clignote en blanc.
3 Appuyez une nouvelle fois sur le bouton Function pendant que levoyant clignote.
4 5 à 10 minutes sont nécessaires à la réinitialisation. N'eteignez pas la LinkStation pendant la réinitialisation et tant que le code d'erreur l23 est affché dans NAS Navigator2 et que levoyant Power (Alimentation) est allumé. Une fois la réinitialisation terminée, la LinkStation redémarre automatiquement.

Remarques:

• Les paramétres suivants seront réinitialisés : nom d'utilisateur administrateur, mot de passer administrateur, adresse IP et taille de trame Ethernet.
• Pour désactiver la réinitialisation du nom d'utilisateur et du mot de passer, accédez à [Management (Gestion)] - [Restore/Erase (Rétablir/formater)] - [Edit (Modifier)] et passez de l'option "Restore factory default settings (Restaurer les paramètres par défaut)" à "Keep current settings (Conserver les paramètres actuels)". Faites attention avec cette option! Si cette option est sélectionnée et que vous perdez votre mot de passer administrateur, vous ne pourrez plus le réinitialiser.

Mise à jour en ligne

Si un nouveau microprogramme est disponible, un message s'affiche au démarrage de la LinkStation. Pourmettre à jour le microprogramme,procededez comme suit:

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Cliquez sur a droite de "Update (Mise-à-jour)".

Update

• Settings (Réglages) n'est pas disponible lorsque le microprogramme est en cours de mise à jour. N'essayez pas d'acceder aux Settings (Réglages) depuis un autre ordinateur jusqu'à ce que la mise à jour soit terminée.
• Vous pouvez désactiver les notifications de mise à jour dans [Management (Gestion)] - [Update (Mise-à-jour)].
  Pour supprimer une notification de mise à jour, appuyez sur le bouton fonction.

Nom, date, heures et langue

Configurez le nom d'hôte, la date, l'heure et la langue de la LinkStation comme suit.

1 Dans Advanced Settings (Paramètres avances), clique sur [Management (Gestion)].

Management

2 Cliquez sur a droite de "Name/Time/Language (Nom/Heure/Langue)".

Name/Time/Language

3 Cliquez sur [Edit (Modifier)].
4 Cliquez sur I'onglet [Name (Nom)], puis entrez le nom et la description de la LinkStation.

5 Cliquez sur I'onglet [Time (Heure)]. Activez le serveur NTP et selectionnez "Use Local Date/Time (Utiliser l'heure

locale)" pour utiliser les paramètres temporels de votre ordinateur sur la LinkStation.

Par défaut, la LinkStation ajuste son horloge automatiquement en utilisant un serveur NTP par défaut. Ce serveur NTP appartient à Internet Multi Feed Inc. Pour plus d'informations, consultez le site http://www.jst.mfeed.ad.jp.

Pour utiliser un autre serveur NTP, acceded à [Management (Gestion)] - [Name/Time/Language (Nom/Heure/Langue)]. Cliquez sur [Time (Heure)], puis sur [Edit (Modifier)]. Decochez la case "Use Default NTP Server (Utiliser le serveur NTP par défaut)" et saississez une nouvelle adresse IP NTP. Cliquez sur [OK].

Si le serveur NTP n'est pas utilisé, indiquez la date et l'heure manuelle. Cliquez sur [Use Local Date/Time (Utiliser l'heure locale)] pour importer la date et l'heure depuis votre ordinateur.

Si un serveur NTP est spécifique à partir de son nom au lieu de son adresse IP, vérifie que le serveur DNS est configuré pour la LinkStation.

Remarque: les horloges internes de la LinkStation et des autres péripériques de votre réseau peuvent fonctionner à des vitesses légèrement différentes. Sur le long terme, les péripériques de votre réseau peuvent afficher des heures qu'elle peu différentes, ce qui peut à son tour engendrer des problèmes sur le réseau. Si les horloges de votre réseau varient de plus de 5 minutes, un comportement inattendu peut survenir. Pour deGXIeilleurs résultats, voirlez a ce que toutes les horloges de leur réseau restent a la meme heure en les reglant regulierement, ou utilisez un serveur NTP pour toutes les corriger automatiquement.

6 Cliquez sur l'onglet [Language (Langue)]. Sélectionnez la langue à utiliser par le client Windows, puis cliquez sur [OK].

Remarque: Cet ongel let modifie la langue utilise par la LinkStation pour la notification par courrier electronique, le DLNA et d'autres fonctions. Pour modifier la langue affichée dans les Settings (Réglages), accédez aux Advanced Settings (Paramétres avancés) ou à Easy Admin (Administration facile) et cliquez sur [Language

Trames jumbo

Vou puez optimiser vos performances reseau a l'aide de trames jumbo si vos autres peripheriques reseau les prennent en charge

1 Dans Advanced Settings (Paramètres avances), clique sur [Network (Réseau)].

Network

2 Cliquez sur Iicone située a droite de "IP Address (Adresse IP)".

IP Address

LAN Port 1 192.168.10.19

3 Cliquez sur le port LAN sur lequel les trames jumbo seront utilisées.
4 Cliquez sur [Edit (Modifier)].
5 Sélectionnez laaille des trames Ethernet désirée, puis cliquez sur [OK].

Modification de l'adresse IP

En principe, l'adresse IP de la LinkStation est automatiquement definite depuis un serveur DHCP de votre réseau. Si vous le préférez, vous pouvez la définir manuelle. Vous pouvez facilement le faire depuis le programme NAS Navigator2 d'un ordinateur connecté au même routeur (sous-reseau) que la LinkStation. Suivez la Procedure cédssous pour modifier l'adresse IP sous Settings (Réglages).

1 Dans Advanced Settings (Paramètres avances), clique sur [Network (Réseau)].

Network

2 Cliquez sur I'icone située a droite de "IP Address (Adresse IP)".

IP Address

LAN Port 1 192.168.10.19

3 Sélectionnez le port LAN.
4 Cliquez sur [Edit (Modifier)].

Désactive "DHCP", entre les paramètres d'adresse réseau désirsés, puis cliquez sur [OK].

Remarque: Les adresses IP suivantes sont réservées et ne doivent pas être utilisées. Si vous en configUREZ une par erreur, réinitialisez les paramètres à l'aide du bouton Fonction de la LinkStation.

Adresse de boucle locale: 127.0.0.1, 255.255.255.0

Adresse reseau:0.0.0.0,255.255.255.0

Adresse de diffusion: 255.255.255.255, 255.255.255.0

L'adresse IP est comprise entre 224.0.0.0 et 255.255.255.255

Chapitre 9 Utilaires

NAS Navigator2 pour Windows

Le NAS Navigator2 est un programme utilisé qui facilitate l'affichage de Settings (Réglages), la modification de l'adresse IP de la LinkStation ou la verification de son disque dur. Si vous ave installé la LinkStation à l'aide de LinkNavigator, NAS Navigator2 a été installé automatiquement.

Le NAS Navigator2 sera exécuté dans la zone de notification lorsque l'ordinateur sera allumé.

Double-cliquez sur I'icone pour lancer NAS Navigator2.

Cliquez sur l'icone de votre LinkStation pour ouvrir le dossier partagé liént sur la LinkStation et afficher les informations suivantes :

Capacité totale
Capacitéutilisée
Adresse IP
Groupe de travail
Masque de sous-reseau
Passerelle par défaut
Adresse MAC
Version du microprogramme

Name Description
Menu	Map Share (Mapper le partage par défaut distant à une dette de lecteur)*	Le dossier partagé de la LinkStation est assimilé à un lecteur réseau.
	Disconnect Share (Déconnecter la dette de lecteur mappée)*	Permet de supprimer le mappyage du lecteur réseau.
	Map All Remote Shares to Drive Letters (Mapper tous les partages distants à des lettres de lecteurs)	Tous les dossiers partages de la LinkStation sont assimilés à des lecteurs réseau.
	Create Desktop Shortcut (Créer un raccourci sur le bureau pour la Tera/LinkStation)*	Crée un raccourci vers le dossier partagé de la LinkStation (partage).
	Launch NAS Navigator2 on Startup (Lancer NASNavigator2 au démarrage)	Lance le NAS Navigator2 dans la zone de notification au démarrage de Windows.
	Display Errors (Afficher les informations d'erreur)	En cas d'erreur, l'icone du NAS Navigator2 située dans la zone de notification affiche un message.
	Properties (Propriétés)*	Ouvre la page des propriétés de la LinkStation sélectionnée.
	Close (Fermer) Ferme le NAS Navigator2.
	View (Affichage)	Icons (Icones) : icones d'affichage.Details (Detail of update) : affiche le nom d'hôte, le nom du produit, le groupe de travail, l'adresse IP, le masque de sous-réseau et la passerelle par défaut.
	Sort by (Trier par)	Si vous avez plusieurs LinkStations et TeraStations connectées au réseau, vous pouvez Sélectionner l'ordre d'affichage (par nom d'hôte, nom de produit, groupe de travail, adresse IP, masque de sous-réseau ou passerelle par défaut).
Browse (Parcourir)*		Ouvre le dossier partagé de la LinkStation.
Refresh (Actualiser)		Recherche à nouveau les péripériques NAS disponibles sur le réseau.
S'affiche lorsque vous cliquez avec le bouton droit sur l'icone d'un périphérique.	Browse Shares (Parcourir les partages)	Ouvre le dossier partagé de la LinkStation.
	Settings (Lancer Admin Web)	Ouvre les Settings (Réglages) de la LinkStation sélectionnée.
	Properties (Propriétés) Ouvre la page des propriétés de la LinkStation.
	Map Share (Mapper le partage par défaut distant à une dette de lecteur)	Le dossier partagé de la LinkStation est assimilé à un lecteur réseau.
	Disconnect Share (Déconnecter la dette de lecteur mappée)	Permet de supprimer le mappyage du lecteur réseau.
	Create Shortcut (Créer racourcis)	Crée une icône de racourci vers le dossier partagé ("share") sur le Bureau.

• Cliquez sur l'icone de votre LinkStation pour afficher ces options.
  Lorsque le NAS Navigator2 est réduit, cliquez avec le bouton droit sur son icône dans la zone de notification pour acceder aux options suivantes :

Name Description
Nom NAS	Browse Shares (Parcourir les partages)	Ouvre le dossier partagé de la LinkStation.
	Settings (Lancer Admin Web)	Ouvre les Settings (Réglages) de la LinkStation sélectionnée.
	Properties (Propriétées) Ouvre la page	des propriétés de la LinkStation.
	Map Share (Mapper le partage par défaut distant à une lecture de lecteur)	Le dossier partagé de la LinkStation est assimilé à un lecteur réseau.
	Disconnect Share (Déconnecter la lecture de lecteur mapperée)	Permet de supprimer le mappage du lecteur réseau.
	Create Shortcut (Créer raccourcis)	Crée une icône de raccourci vers le dossier partagé (ou partage) de la LinkStation sur le Bureau.
Refresh (Actualiser) Permet d'actualiser la liste des péripériques NAS.
Browse Shares (Parcourir les partages) Permet d'afficher la fenêtre du NAS Navigator2.
Exit (Quitter) Permet de quitter le NAS Navigator2.

Les tâches suivantes peuvent être réalisées depuis la page des propriétés de la LinkStation.

Name Description
Configuration	Cliquez sur [Settings (Lancer Admin Web)] pour acceder à l'interface de configuration.
IP Address	Cochez la case [Use DHCP (Obtenir automatiquement une adresse IP via DHCP.)] pour attribuer automatiquement une adresse IP depuis le serveur DHCP. Si aucun serveur DHCP n'est disponible sur le réseau, vous ne pouvez pas utiliser cette fonction. Cochez la case [Renew IP address (Renouveler l'adresse IP.)] pour obtenir une adresse IP depuis le serveur DHCP. Vous pouvez indiquer manuellement une adresse IP, un masque de sous-résseau et une passerelle par défaut.

Installation en tant que lecteur réseau

Grace au NAS Navigator2, vous pouvez facilement mapper un dossier partagé en tant que lecteur réseau.

1 Double-cliquez sur I'icone pour lancer NAS Navigator2.

2 Cliquez avec le bouton droit sur Iicone de la LinkStation, puis selectionnee [Map Share (Mapper le partage par

défaut distant à une dette de lecteur)].

Remarque: Les dossiers partages suivants peuvent etre montes en tant que lecteurs reseau depuis NAS Navigator2 : share,share2,share3,share4,usbdisk1,usbdisk2,usbdisk3,usbdisk4,usbdisk5

3 Une icone correspondant au dossier mappé apparait dans Ordinateur ou Poste de travail. Vous pouvez utiliser ce lecteur reseau comme n'importe quel autre disque dur.

Modification de l'adresse IP

1 Double-cliquez sur I'icone pour lancer NAS Navigator2.
2 Cliquez avec le bouton droit sur I'icone de votre LinkStation et selectionnez [Properties (Propriétées)] - [IP Address (Adresse IP)].
3 Deselectionnez l'option "Use DHCP (Obtenir automatiquement une adresse IP via DHCP)," entrez I'adresse IP et le masque de sous-reseau, puis cliquez sur [OK]. Si une fenetre contextuelle s'affiche, entrez le nom d'utilisateur et le mot de passse administrateur.

Remarque: Les adresses IP suivantes sont réservées et ne doivent pas'être utilisées. Si vous en configurer une

par erreur, réinitialisez les paramètres à l'aide du bouton Fonction de la LinkStation.

Adresse de boucle locale: 127.0.0.1, 255.255.255.0

Adresse réseau: 0.0.0.0, 255.255.255.0

Adresse de diffusion: 255.255.255.255, 255.255.255.0

L'adresse IP est comprise entre 224.0.0.0 et 255.255.255.255

NAS Navigator2 pour Mac OS

Le NAS Navigator2 est un utiliser qui facilité l'affichage des Settings (Réglages), la modification de l'adresse IP de la LinkStation ou la verification de son disque dur. Si vous avez installé la LinkStation à l'aide de LinkNavigator, NAS Navigator2 a été installé automatiquement.

Cliquez sur Iicone situe sur le Dock pour lancer NAS Navigator2.

Cliquez sur l'icone de votre LinkStation pour ouvrir le dossier partagé liént sur la LinkStation et afficher les informations suivantes :

Capacité totale
Capacitéutilisee
Adresse IP
Groupe de travail
Masque de sous-reseau
Passerelle par défaut
Adresse MAC
Version du microprogramme

Name Description
Open (Ouvrir)		Oùvre le dossier partagé par défaut d'une LinkStation sélectionnée.
Refresh (Actualiser)		Recherche à nouveau les périphériques NAS disponibles sur le réseau.
Settings (Lancer Admin Web)		Oùvre les Settings (Réglages) de la LinkStation sélectionnée.
Configure (Configurer)		Oùvre une fenêtre qui vous permet de configurer l'adresse IP du NAS ou outre Settings (Réglages).
Label Color (Étiquette de couleur)		Sélectionne la couleur du nom affché en-dessous de l'icône.
View Options (Afficher les options de vue)		Vous permet de désirir la taille, la position et le mode d'affichage des icônes.
Auto Power Mode (Réglage du mode Auto Power)		Le mode d'alimentation automatique peut activer ou désactiver automatiquement les TeraStations et les LinkStations prises en charge sur le réseau.
Pour afficher ces options, appuyez sur la touche Contrôle et sélectionnéz l'icône de votre LinkStation.	Open Folder (Ouvrir le dossier)	Ouvre le dossier partagé de la LinkStation.
	Settings (Lancer Admin Web)	Ouvre les Settings (Réglages) de la LinkStation sélectionnée.
	Configure (Configurer)	Ouvre une fenêtre qui vous permet de configurer l'adresse IP du NAS ou ouvre Settings (Réglages).
	Label Color (Étiquette de couleur)	Sélectionne la couleur du nom affché en-dessous de l'icône.

Installation en tant que lecteur réseau

Grace au NAS Navigator2, you pouvez facilement mapper un dossier partagé en tant que lecteur réseau.

1 Cliquez sur Iicone

située sur le Dock pour lancer NAS Navigator2.

2 Double-cliquez sur l'icone de la LinkStation ou cliquez sur son icone tout en maintainant enfoncée la touche Contrôle et selectionnee [Open Folder (Ouvrir le dossier)]. Saisissez un nom d'utilisateur et un mot de passé disposant de droits d'accès au dossier partaged.

3 Sélectionnez le dossier partagé à creer, puis cliquez sur [OK].
4 Le dossier partagé est désormais créé en tant que lecteur réseau.

Modification de l'adresse IP

1 Cliquez sur Iicone

située sur le Dock pour lancer NAS Navigator2.

2 Maintenez la touche Contrôle enfoncée et selectionnez votre LinkStation, puis cliquez sur [Configure (Configurer)] - [IP Address (Adresse IP)].
3 Désélectionnez l'option "Use DHCP (Obtenir automatiquement une adresse IP via DHCP)," entrez les paramètres souhaités et le mot de passée administrateur puis cliquez sur [Apply (Appliqueur)].

Remarque: Les adresses IP suivantes sont réservées et ne doivent pas été utilisées. Si vous en configmerge une par erreur, réinitialisez les paramétres à l'aide du bouton Fonction de la LinkStation.

Adresse de boucle locale: 127.0.0.1, 255.255.255.0

Adresse réseau: 0.0.0.0, 255.255.255.0

Adresse de diffusion: 255.255.255.255, 255.255.255.0

L'adresse IP est comprise entre 224.0.0.0 et 255.255.255.255

Chapitre 10 Annexe

Lorsque levoyant d'alimentation clignote

Blanc

Le voyant d'alimentation clignote blanc pendant le démarrage et l'arrêt.

Rouge

En cas d'erreur, levoyant d'alimentation clignote rouge. Le modele de clignotement indique le code d'erreur. Vous pouvez également voir les erreurs dans NAS Navigator2.

Déchiffrage du code d'erreur Statut
Chiffre des dizaines du code d'erreur	Levoyant s'allume pendant 1 seconde toutes les 0,3 secondes. Cela permet de connaître le chiffre des dizaines du code d'erreur.
Chiffre des unités du code d'erreur	Levoyant s'allume pendant 0,5 seconde toutes les 0,3 secondes. Cela permet de connaître le chiffre des unités du code d'erreur.

Code de l'erreur Description	Mesure de correction
E07 Le microprogramme est correct.	Une erreur est survenue dans la vitesse du ventilateur.	Contactez le support technique de Buffalo pour obtenir de l'aide.
E11		Vérifiez le ventilateur. Utilisez de l'air comprimé ou des pince pour retirer la poussière ou tout corps étranger. Vérifiez que le ventilateur tourne normalement. Si ce n'est pas le cas, contactez le support technique de Buffalo pour obtenir de l'aide.
E12	L'augmentation de la température du système a peut-être dépassé la valeur de sécurité autorisée.	Ne place aucun object dans la zone autour de la LinkStation. En outre, placez la LinkStation dans un endroit frais.
E14	La batterie de disques RAID X ne peut être installée.	Lancez la vérification de la batterie de disques RAID dans Settings (Réglages).
E15	Les secteurs défaillants ont atteint un niveau dangereux.	Remplacez le disque défectueux.
E16 Impossible de trouver	le disque dur X.	Le disque dur X est peut-être débranché ou défaillant. Éteignez la LinkStation et réinstallé le disque dur.
E22 Le disque X n'a pas pu être monté.	Au terme du formatage, si l'erreur continue d'apparaître malgré le redémarrage, remplacez le disque dur. Si l'erreur s'affiche à nouveau, contactez le support technique de Buffalo pour obtenir de l'aide.
E23	Une erreur s'est produit, et le disque dur a été retire de la batterie de disques RAID.	Remplacez le disque défectueux.
E30 Une erreur de disque dur est survenue. Remplacez le disque défectueux.

Orange:

En presence d'un message d'etat, le voyant d'alimentation clignote orange. Le modele de clignotement indique les informations du code. Vous peuvent également voir les messages d'etat dans NAS Navigator2.

Emplacement Statut
chiffre des dizaines	Levoyant s'allume pendant 1,0 seconde toutes les 0,3 secondes. Cela permet de connaître le chiffre des dizaines du code d'information.
Chiffre des unités	Levoyant s'allume pendant 0,5 seconde toutes les 0,3 secondes. Cela permet de connaître le chiffre des unités du code d'information.

Code d'information Descripiption Mesure de correction
I10	La température du système est trop élevé.	Placez la LinkStation dans un endroit frais. Ne placez aucun objet dans la zone autour de la LinkStation.
I11	Le disque X contient trop de secteurs défaillants.	Remplacez le disque dur X.
I12 Fonctionner en mode dégradé. -
I13 Formater la batterie de disques RAID X. -
I14 Vérifier la batterie de disques RAID X. -
I15	Examiner l'état d'erreur de la batterie de disques RAID X.Remarque: les vitesses de transfert sont plus lentes lors de la procédure d'examen.	-
I16 Créer une batterie de disques RAID X. -
I17	Resynchroniser une batterie de disques RAID X.Remarque: les vitesses de transfert sont plus lentes lors d'une resynchronisation.	-
I18	Reconstruire une batterie de disques RAID X.Remarque: les vitesses de transfert sont plus lentes lors de la procédure de rétablissement.	-
I19	Écrire des 0 sur la batterie de disques RAID X, en effaçant toutes les données.	-
I20 Formater le disque dur X. -
I21 Vérifier le disque dur X. -
I22 Effacer les données du disque dur X. -
I23	Le système est en cours de réinitialisation.	-
I25	Mettre à jour le microprogramme LinkStation.	-
I26 Réinitialiser tous les paramètres. N'éteignez pas la LinkStation.
I27 Vérifier le disque dur USB. -
I28 Formater le disque dur USB. N'éteignez pas la LinkStation.
I46	Migration ou conversion des données (migration RAID) en cours.	N'éteignez pas la LinkStation.
147	Migration ou conversion des données (migration RAID) en cours.	N'éteignez pas la LinkStation.
152	Une nouvelle version du microprogramme est disponible.	Mettre à jour le microprogramme.
154 Une tâche de sauvegarde	a échoué.	Assurez-vous que la tâche de sauvegarde est correctement configurée. Vérifiez que le NAS est allumé et qu'il n'est pas en mode veille. Si la tâche de sauvegarde échoue à nouveau, vérifie l'état du réseau et des sources et destination de sauvegarde.

Allumé en orange

Levoyant d'alimentation s'allume en orange lorsqu'une nouvelle version du microprogramme est disponible. Mettez le microprogramme à jour vers la nouvelle version.

Paramètres par défaut

Nom de l'administrateur admin
Mot de passer password
Dossiers partagés	"share" (pour les ordinateurs Windows et Mac). Par défaut, la corbeille est activée dans le dossier partagé.
DHCP Client	En temps normal, la LinkStation obtient automatiquement son adresse IP depuis un serveur DHCP du réseau. Si aucun serveur DHCP n'est disponible, alors l'adresse IP sera assignée comme suit : Adresse IP : 169.254.xxx.xxx (ou xxx est attribué au hasard au démarrage de la LinkStation). Masque de sous-réseau : 255.255.0.0
Groupes enregistrés	"hdusers", "admin" et "guest" sont des groupes par défaut et ne peuvent pas être modifiés ou supprimés.
Paramétrage des groupes réseau Microsoft	WORKGROUP
Taille de trame Ethernet	1500 octets (14 octets pour l'en-tête et 4 octets de série de contrôle de trame FCS non inclus)
SMB2 Désactivé
AFP Désactivé
FTP Désactivé
NTP Activé
Print Server Désactivé
WebAccess Désactivé
Time Machine Désactivé
DLNA Server Désactivé
Serveur iTunes Activé
BitTorrent	Désactivé
USB Device Server	Désactivé
Réinitialisation du bouton Function (Fonction)	Restore factory default settings (Restaurer les paramètres par défaut)
Update Notification	Activé
Mode RAID RAID 5

Caracteristiques

Visitez le site www.buffalo-technology.com pour obtenir des informations concernant les derniers produits et leurs caractéristiques.

Ports LAN (réseau local)	Interface	IEEE 802.3ab (1000BASE-T)IEEE 802.3u (100BASE-TX)IEEE 802.3 (10BASE-T)
	Vitesse de transfert	1 000 Mbits/s en duplex intégral (auto-négotiation)100 Mbits/s en duplex intégral/en semi-duplex (auto-négotiation),10 Mbits/s en duplex intégral/en semi-duplex (auto-négotiation),
	Nombre de ports 1 port (prénant en charge Auto-MDIX)
	Type de connecteur RJ-45 8 broches
	Protocol TCP/IP
	Méthode d'accès CSMA/CD
	File Sharing SMB/CIFS, AFP, FTP	FTP/FTPS, HTTP/HTTPS
	Gestion HTTP/HTTPS
	Trames jumbo	Les modes de 1500, 4084, 7404 et 9216 octets sont pris en charge.(14 octets pour l'en-tête et 4 octets de série de contrôle de trame FCS non inclus)
Port USB	port USB 3.0 (série A) x2, port USB 2.0 (série A) x 1Remarque: Périphériques USB compatibles y compris les imprimantes, les onduleurs USB et les disques durs USB de Buffalo.
Disque dur interne	Si un disque dur de votre LinkStation est défailleant, remplacez-le par un disque de la série Buffalo OP-HD/LS de même capacité, ou de capacité supérieure, disponible sur le site www.buffalo-technology.com.
Alimentation 100 - 240 V ca., 50/60 Hz
Dimensions (LxHxP) 177 x 227 x 128 mm; 7,0 x 8,9 x 5,0 po.
Poids	LS441D : Env. 5,4 kg ; 11,9 lb.LS441DE : Env. 2,3 kg ; 5,1 lb.
Consommation électrique (Max.)	90 W
Environnement d'exploitation	Température : 5-35°C; 41-95°FHumidité ambiente : 20-80% (sans condensation)

Peripheriques et systèmes d'exploitation compatibles

• Ordinateurs Windows dotés d'une interface Ethernet
  Windows 8.1^ , Windows 8^ , Windows 7^ , Windows Vista, Windows XP, Windows Server 2012 R2, Windows Server 2012, Windows Server 2008 R2, Windows Server 2008, Windows RT 8.1, Windows RT
• Ordinateurs Intel Mac dotés d'une interface Ethernet
  OS X 10.9, 10.8, 10.7, 10.6
  iPhone, iPad, iPod touch
  iOS 5 ou version ultérieure
  Smartphones et tablettes Android
  Android 2.3 ou version ultérieure
  Windows Phone

Windows Phone 7,5 ou version ultérieure*32 bits et 64 bits

Remarque: la LinkStation nécessite une connexion Ethernet avec votre ordinateur pour fonctionner. Elle ne peut être connectée par USB. Pour fonctionner avec les péripériques mobiles, elle nécessite une connexion Wifi.

Modèles

LS441DE, LS441D0404, LS441D0804, LS441D1204, LS441D1604

Chapitre 11 Informations concernant la conformité aux réglementations

Utilizez des cables d'une longueur de moins 3 mètres pour connecter les périhériques USB à ce type de LinkStation.

Utilisez uniquement les cables et accessoires inclus dans ce package. N'utilisez aucun autre accession ou cable sauf instruction spécifique de la documentation.

Italiano
