250 SER (2017) - Moto Sherco - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Moteur	Monocylindre 4 temps, refroidi par liquide, 250 cm³
Puissance	Environ 30 ch
Transmission	Boîte de vitesses à 6 rapports
Suspension avant	Fourche inversée de 48 mm
Suspension arrière	Amortisseur réglable
Freins avant	Disque de 260 mm avec étrier à 2 pistons
Freins arrière	Disque de 240 mm avec étrier à 1 piston
Poids	Environ 100 kg (à sec)
Hauteur de selle	Environ 930 mm
Capacité du réservoir	9 litres
Type de carburant	Essence sans plomb
Utilisation recommandée	Enduro et terrains variés
Entretien	Changement d'huile tous les 500 km, vérification des filtres
Consignes de sécurité	Port d'un casque homologué et d'équipements de protection recommandés
Garantie	2 ans, pièces et main-d'œuvre

FOIRE AUX QUESTIONS - 250 SER (2017) Sherco

Comment démarrer ma Sherco 250 SER (2017) ?

Assurez-vous que le réservoir de carburant est plein, que le coupe-circuit est en position ON, puis appuyez sur le bouton de démarrage tout en tirant sur l'embrayage.

Que faire si le moteur ne démarre pas ?

Vérifiez la batterie, assurez-vous qu'elle est chargée. Vérifiez également le niveau d'huile et le système d'alimentation en carburant.

Comment vérifier le niveau d'huile sur ma moto ?

Placez la moto sur un terrain plat, retirez la jauge d'huile, nettoyez-la et réinsérez-la sans la visser. Retirez-la à nouveau pour vérifier le niveau.

Quel type de carburant dois-je utiliser ?

Utilisez du carburant sans plomb avec un indice d'octane d'au moins 95.

Comment régler la suspension ?

Référez-vous au manuel du propriétaire pour les paramètres recommandés. Ajustez la précharge et la détente en fonction de votre poids et du terrain.

Que faire si les freins font du bruit ?

Vérifiez l'état des plaquettes de frein et des disques. Si nécessaire, nettoyez les composants ou remplacez les pièces usées.

Comment entretenir la chaîne de ma moto ?

Nettoyez la chaîne avec un nettoyant adapté, lubrifiez-la régulièrement et vérifiez la tension. Ajustez si nécessaire.

Quelles sont les pressions de pneus recommandées ?

Pour une utilisation normale, la pression avant doit être de 1,5 bar et la pression arrière de 1,8 bar. Consultez le manuel pour des ajustements spécifiques.

Comment savoir quand il est temps de remplacer les pneus ?

Vérifiez l'usure de la bande de roulement. Si les témoins d'usure sont visibles ou si la gomme est craquelée, remplacez les pneus.

Que faire si la moto surchauffe ?

Vérifiez le niveau de liquide de refroidissement et assurez-vous que le radiateur n'est pas obstrué. Laissez refroidir la moto avant de vérifier les niveaux.

MODE D'EMPLOI 250 SER (2017) Sherco

Désirez-vous remercier de la confiance que vous lui avez témoignée en achetant un de ses produits.

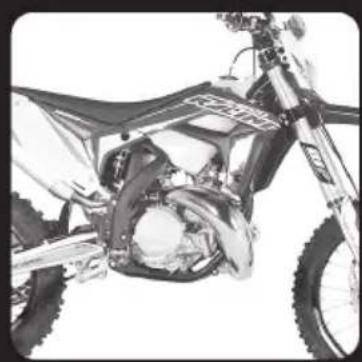

Vous voici propriétaire d'une SHERCO 250-300 SE/R. Tous les plaisirs de la conduite vous sont promis si vous suivez les conseils et instructions que SHERCO a consignés dans ce manuel, ainsi que le respect de la législation routière. Ce manuel explique le fonctionnement, l'inspection, l'entretien de base et la mise au point de votre SHERCO. Si vous avez des questions à poser à propos de ce manuel ou de votre machine, vous devez prendre contact avec votre concessionnaire SHERCO : www.sherco.com/rubrique “Réseau”. Prenez soin de lire attentivement et dans son intégralité ce manuel avant d'utiliser votre machine. Afin de conserver votre S SHERCO dans un parfait état, pendant de nombreuses années, assurez-lui tous les soins et entretiens décrits dans le manuel.

(Le véhicule que vous avez acheté peut être légèrement différent du véhicule présenté dans ce manuel.)

■ SHERCO se réserve le droit de faire toutes modifications sans préavis

Enregistrement des numéros de série

Enregistrer dans leurs emplacements respectifs les numéros de série du véhicule

Cachet concessionnaire

Numéro de cadre (p.11)

Type et numéro du moteur (p.11)

Sommaire

Caractéristiques techniques. 6

Description du véhicule. 10

Emplacement des numéros de série 11

Organes de commande et de contrôle 12

Commande aux mains :

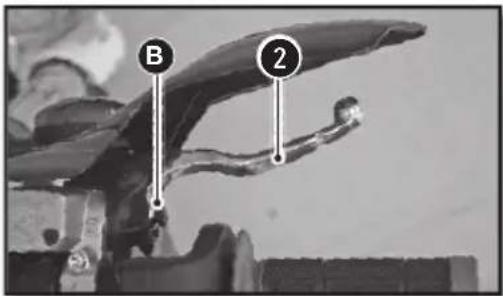

levier d'embrayage, de frein avant, commandes 12

Commande aux pieds :

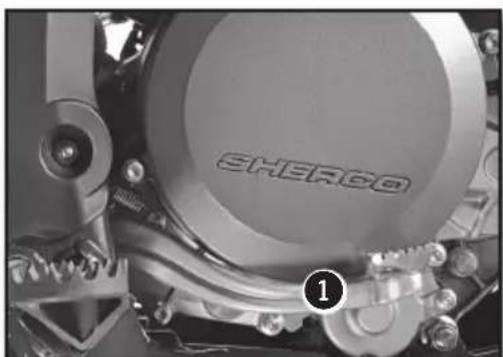

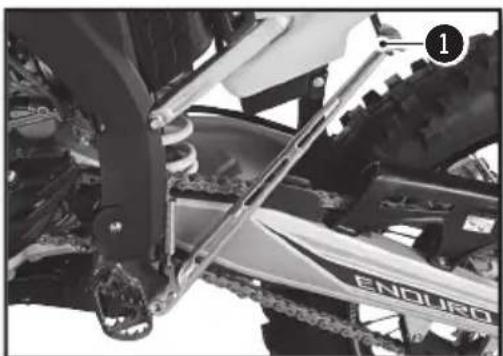

sélecteur de vitesse, béquille, frein arrière 15

Tableau de bord, compteur

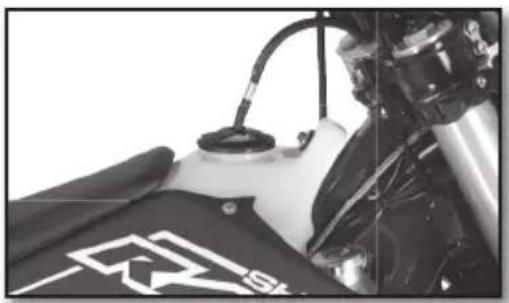

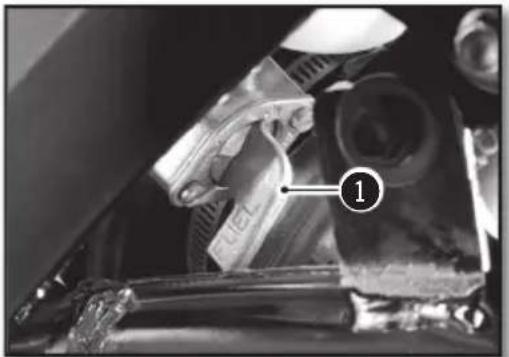

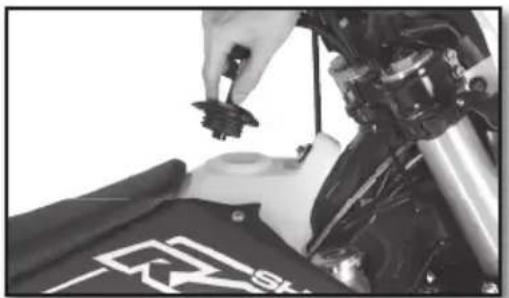

Ouverture / fermeture réservoir de carburant. 20

Conduite 22

Consigne de sécurité 23

Système de refroidissement. 24

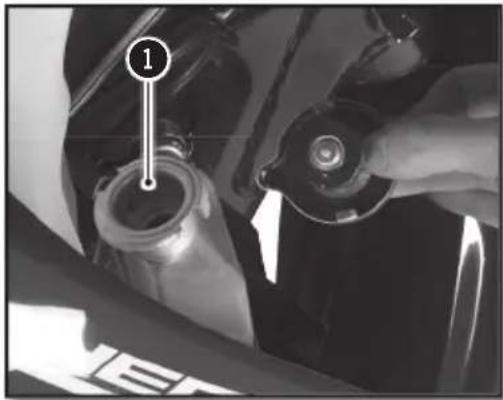

Contrôle du niveau de liquide de refroidissement. 24

Vidange du liquide de refroidissement 25

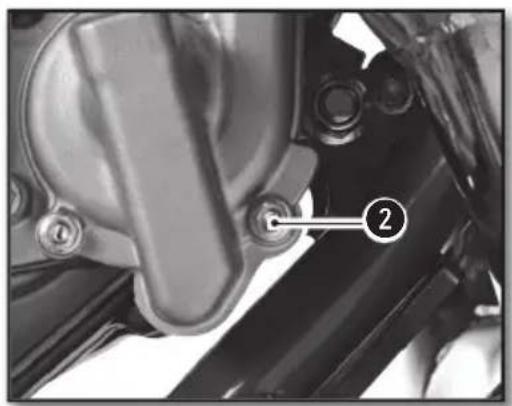

Remplissage du liquide de refroidissement. 26

Réglage moteur 27

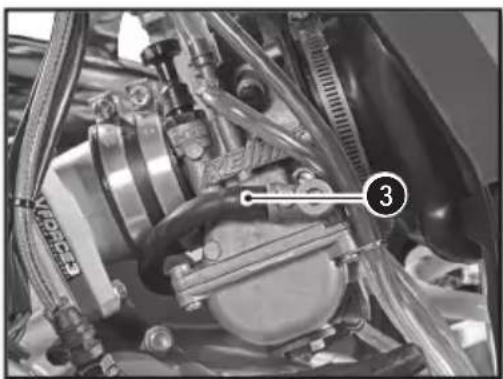

Contrôler le jeu du câble d'accélérateur 27

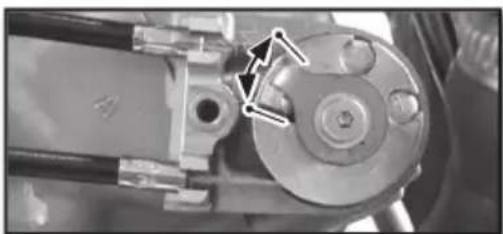

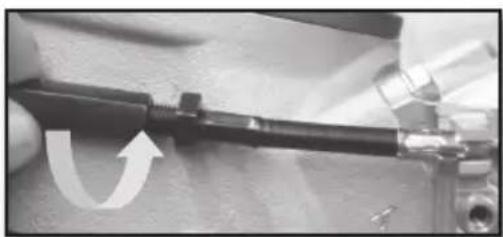

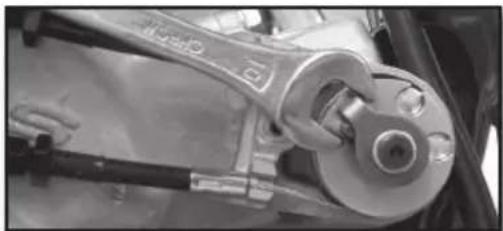

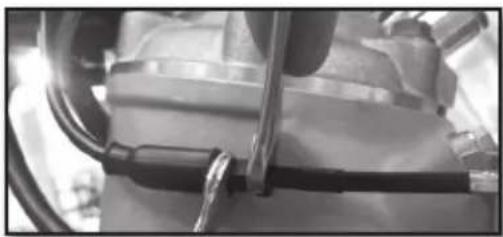

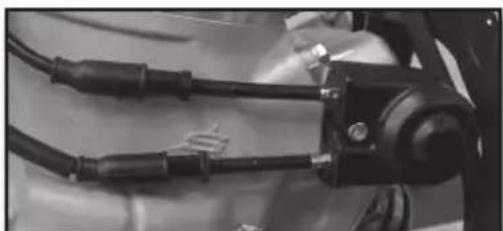

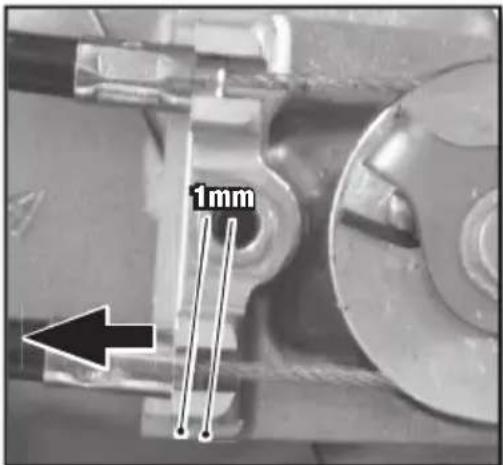

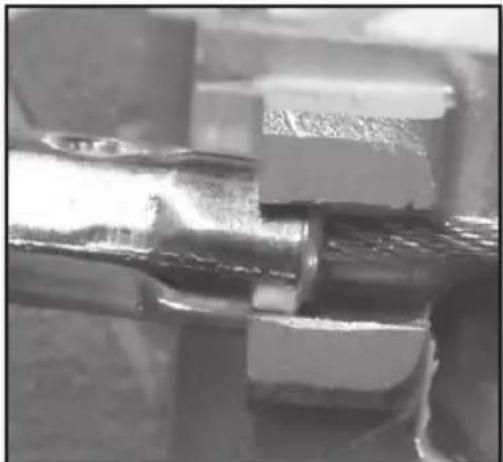

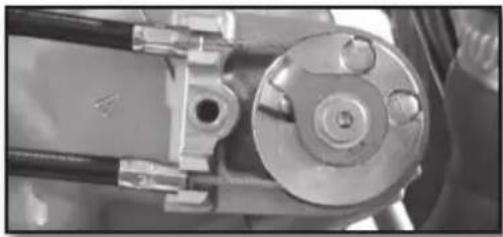

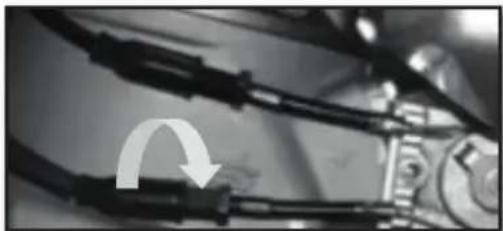

Régler la tension du câble de valves 28

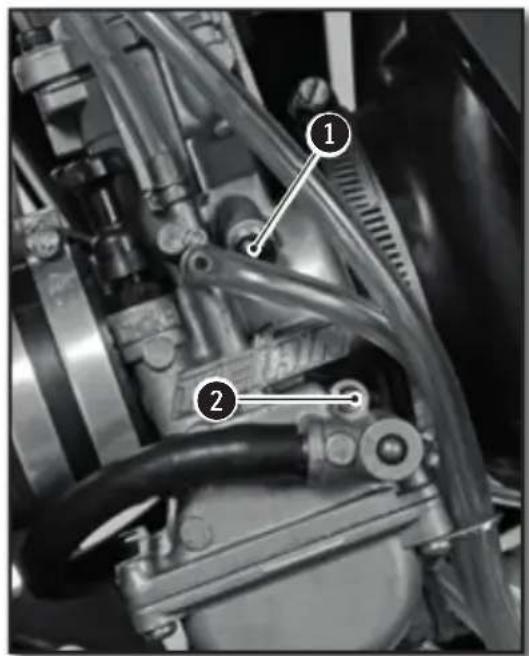

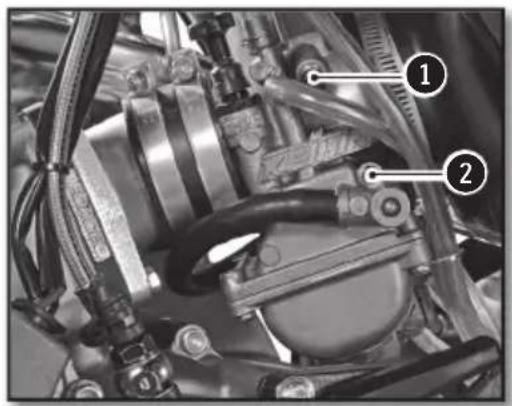

Régler le régime de ralenti 30

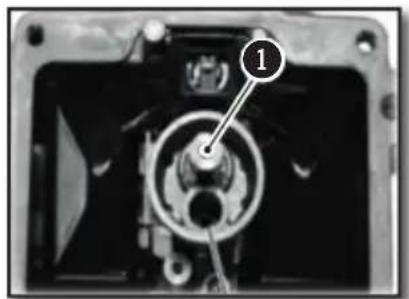

Réglage de la carburation 30

Tableau de réglage carburation SE-R 250 32

Tableau de réglage carburation SE-R 300 33

Entretien moteur. 34

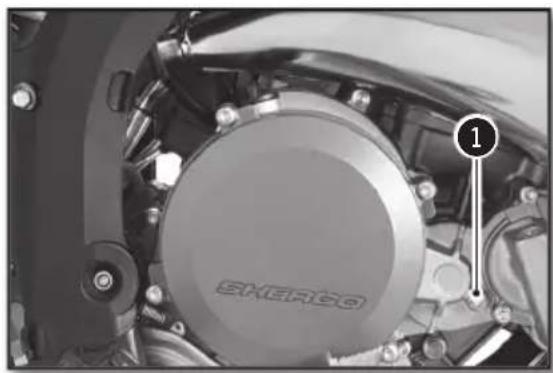

Contrôle du niveau d'huile de boîte à vitesse 34

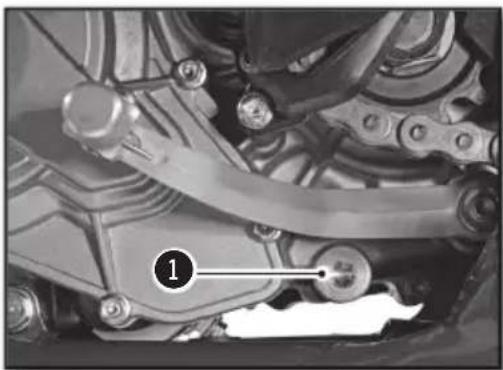

Vidange huile de boîte à vitesse 34

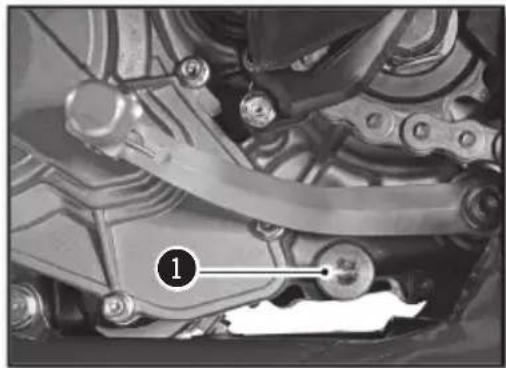

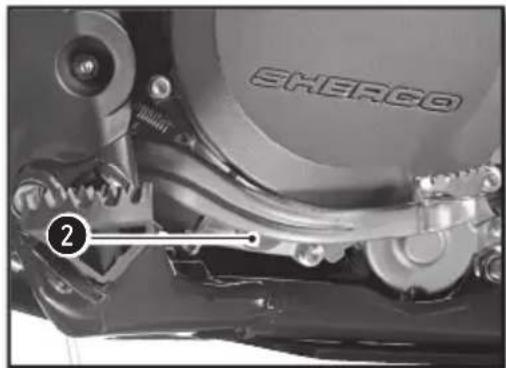

Remplissage d'huile de boîte à vitesse 35

Réglage partie cycle 36

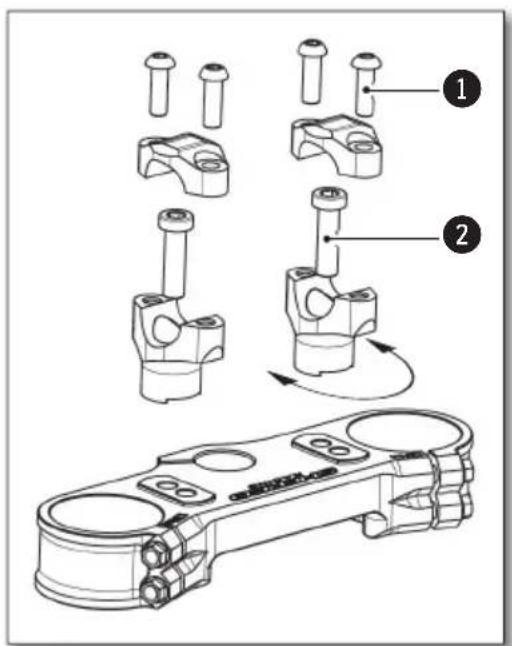

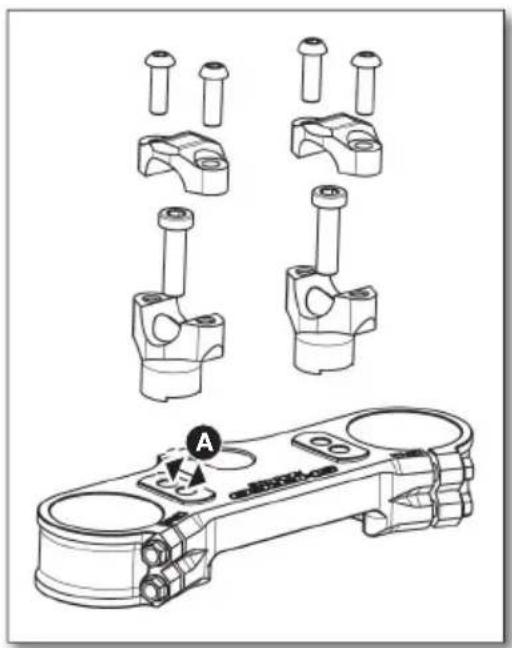

Position du guidon 36

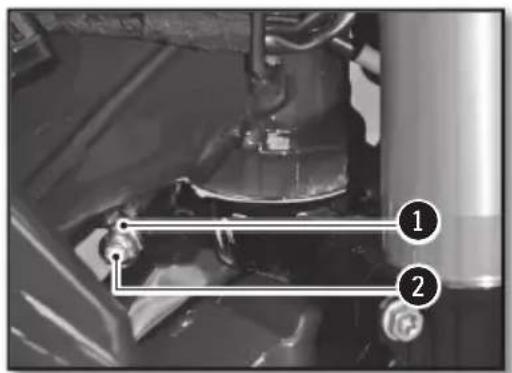

Réglage des butées de direction 37

Réglage de base de la partie cycle en fonction du pilote 37

Réglage de la compression de la fourche 37

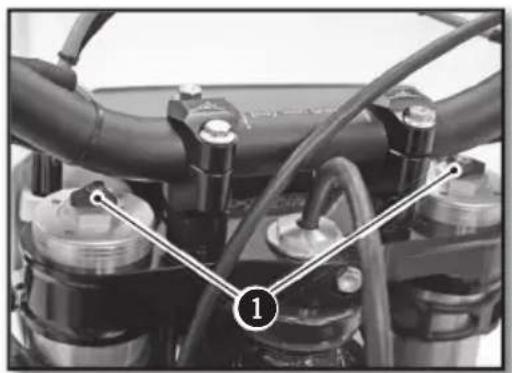

Réglage de la détente de la fourche 38

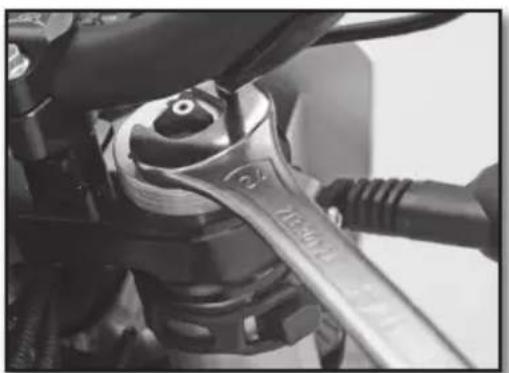

Réglage de la précontrainte du ressort

de la fourche 38

Réglage de la compression basse vitesse

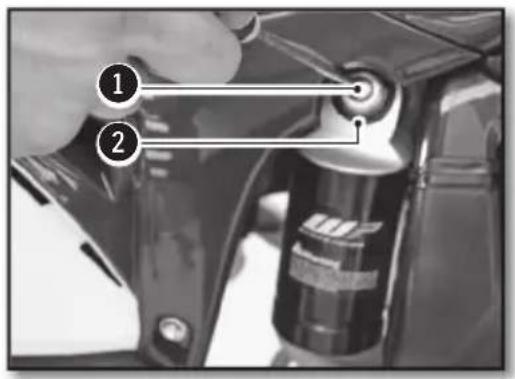

de l'amortisseur. 39

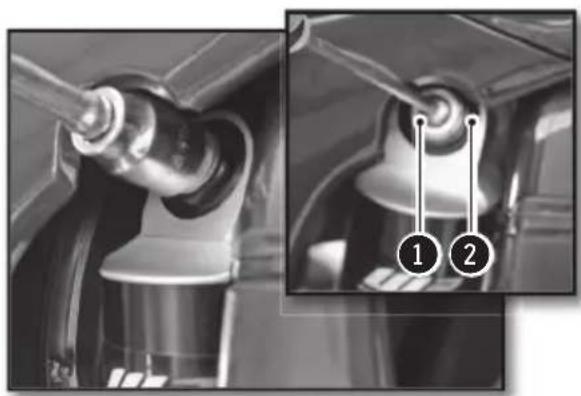

Réglage de la compression haute vitesse

de l'amortisseur. 39

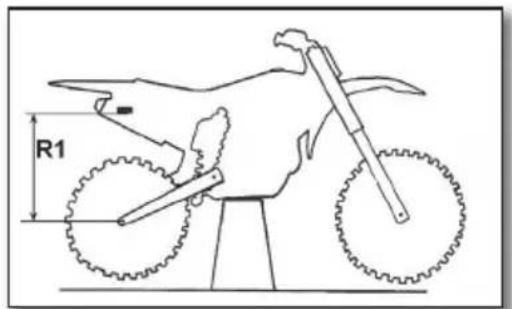

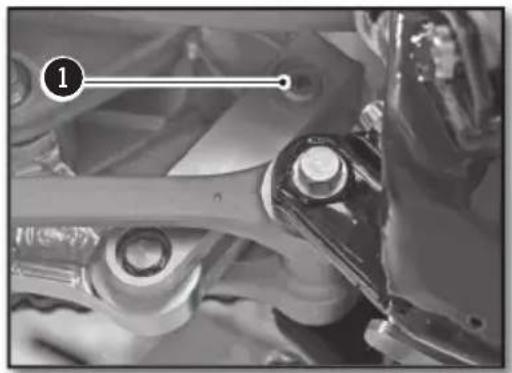

Réglage de la détente de l'amortisseur 40

Contrôle de l'enfoncement à vide de l'amortisseur. 40

Contrôle de l'enfoncement en charge de l'amortisseur......40

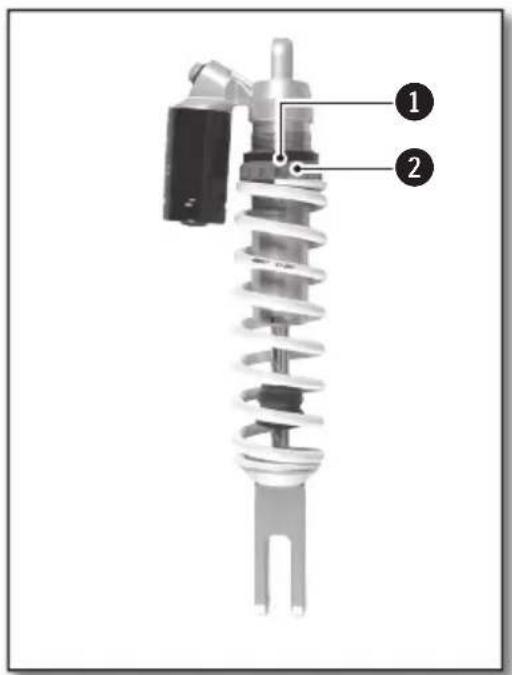

Modification de la précontrainte de l'amortisseur 41

Changer le ressort d'amortisseur 41

Entretien partie cycle 42

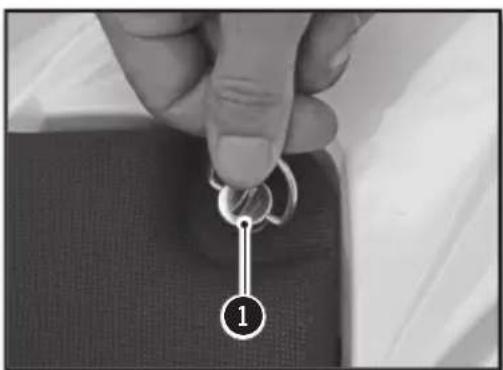

Démontage de la selle 42

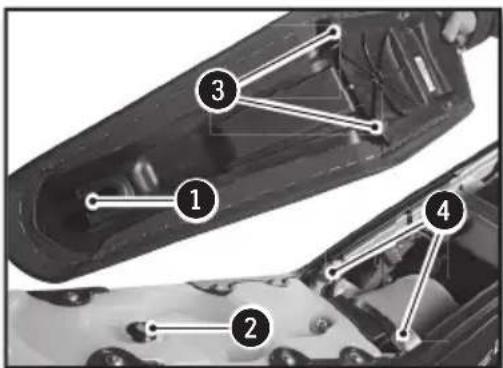

Remontage de la selle 42

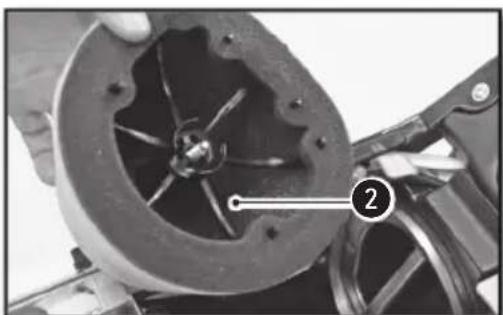

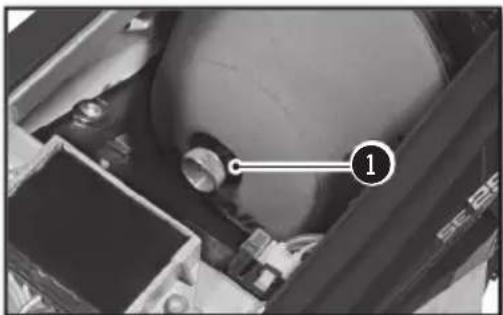

Dépose du filtre à air 42

Nettoyage du filtre 43

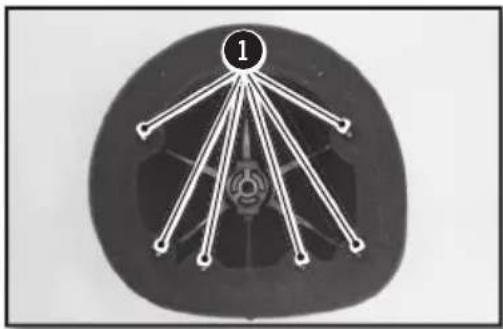

Remontage du filtre 43

Démontage du réservoir d'essence 44

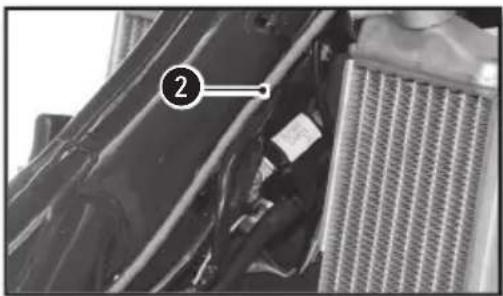

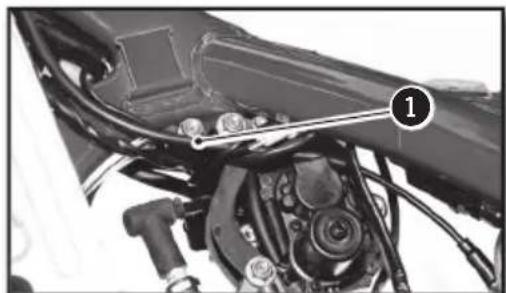

Remontage du réservoir d'essence 45

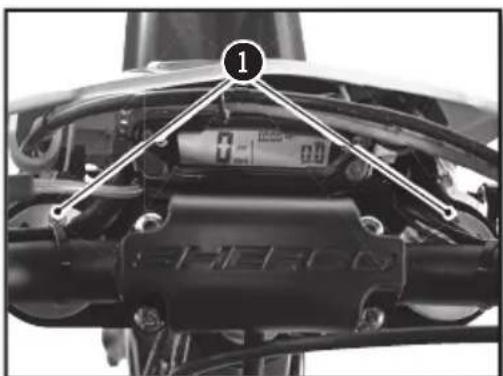

Purge des bras de fourche 45

Nettoyage des cache-poussières de fourche 46

Contrôle du jeu des roulements de direction. 46

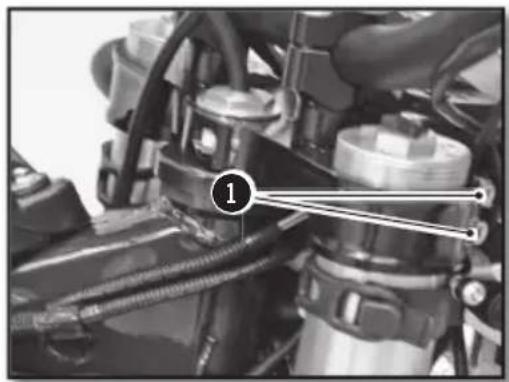

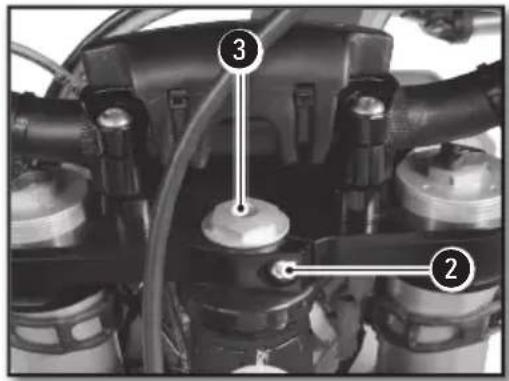

Réglage du jeu des roulements de direction 47

Nettoyage de la chaîne 47

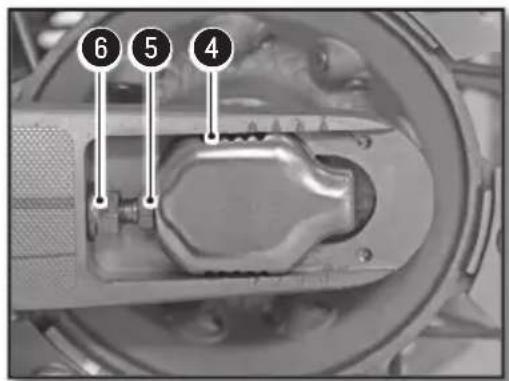

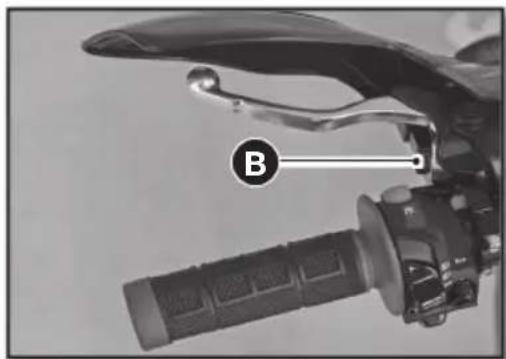

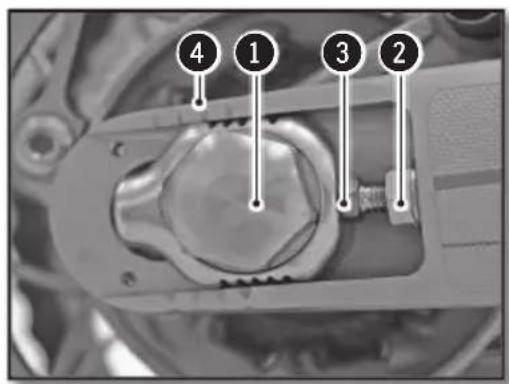

Contrôle de la tension de chaîne 47

Ajustement de la tension de chaîne 48

Réglage de l'embrayage 48

Contrôle niveau de liquide de l'embrayage. 49

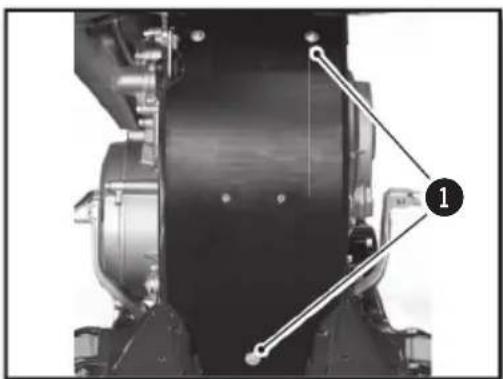

Dépose du sabot moteur 49

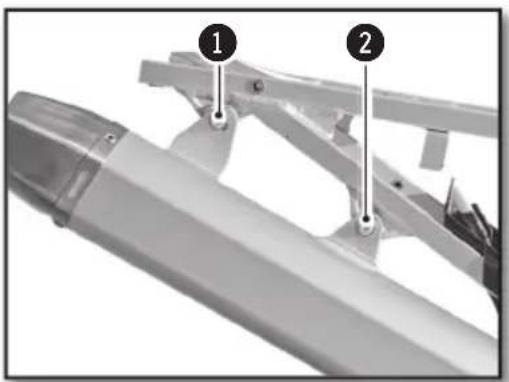

Démontage de l'amortisseur. 50

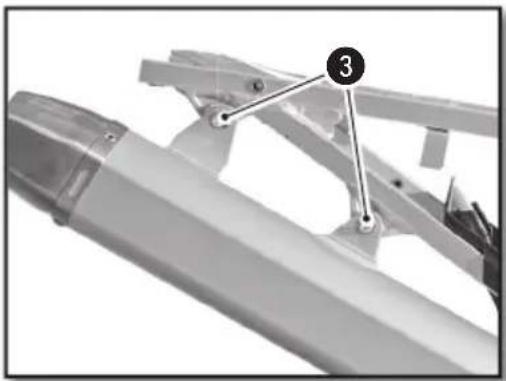

Remontage de l'amortisseur. 51

Roues, pneus 52

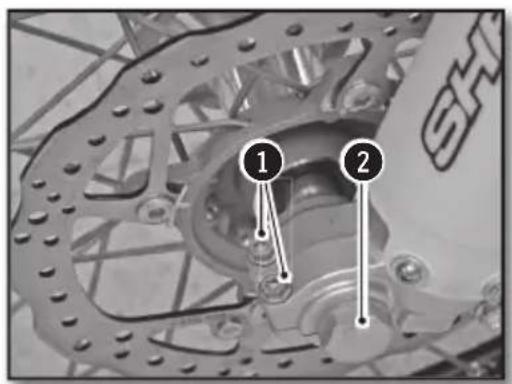

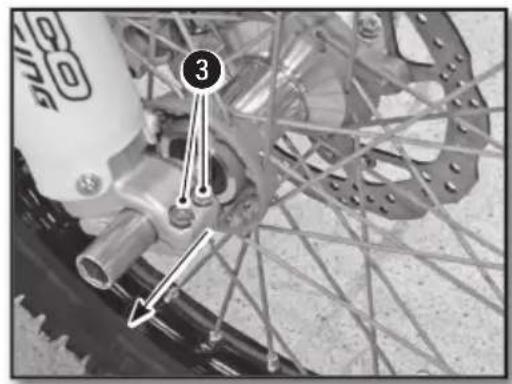

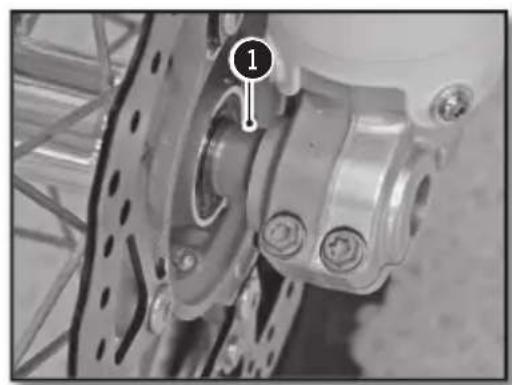

Démontage de la roue avant. 52

Remontage de la roue avant. 52

Démontage de la roue arrière 53

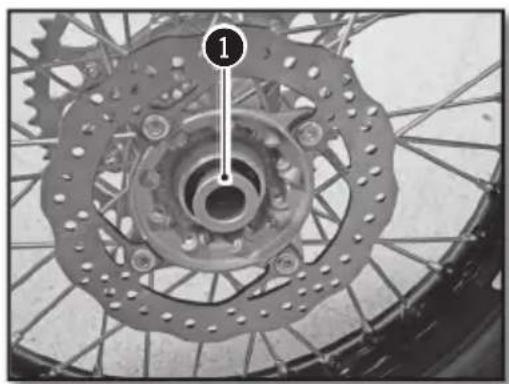

Remontage de la roue arrière 53

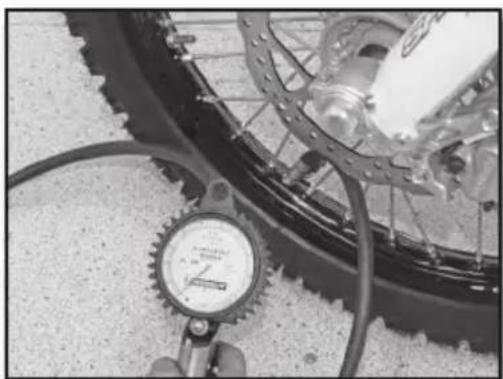

Contrôle de la pression des pneumatiques 54

Usure et dommages. 55

Vérification de la tension des rayons 55

Freins 56

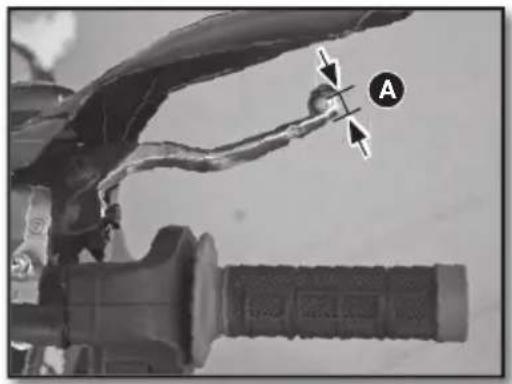

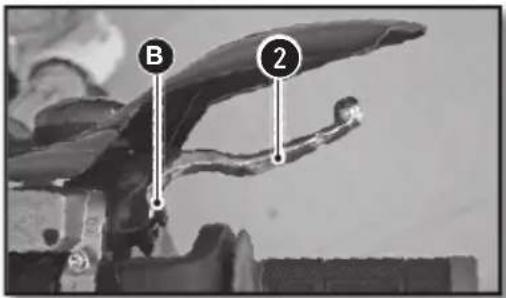

Vérification de la garde du frein avant à main. 56

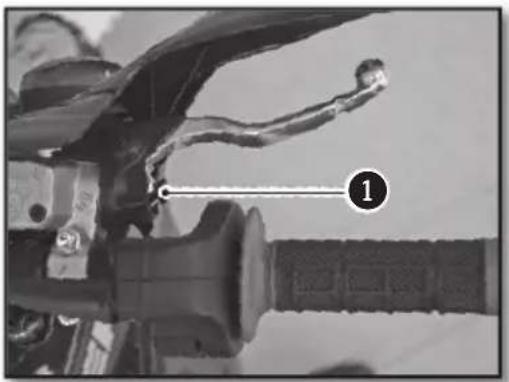

Réglage de la garde du levier de frein avant. 56

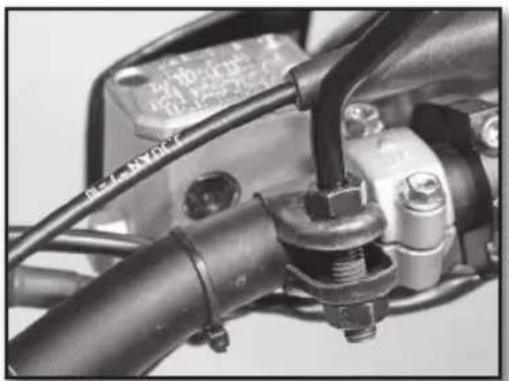

Contrôle du niveau de liquide frein avant. 56

Complément de liquide de frein avant. 57

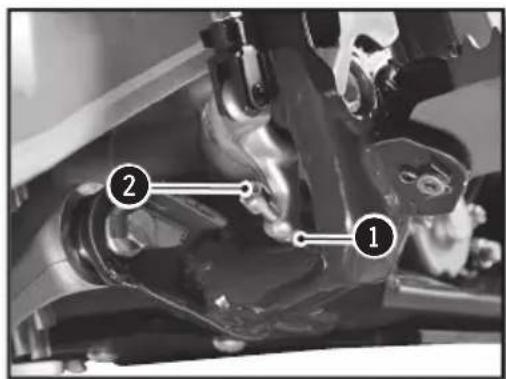

Réglage de la position de la pédale de frein arrêté 57

Vérification de la garde de la pédale de frein arrêt 57

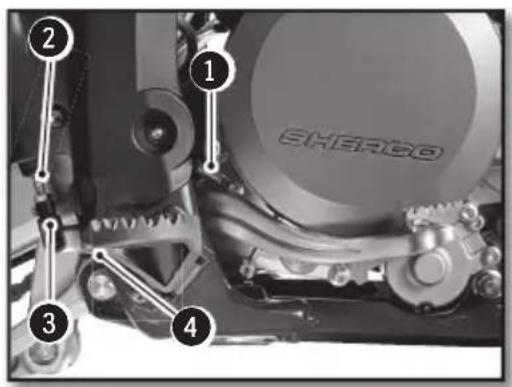

Réglage de la garde 58

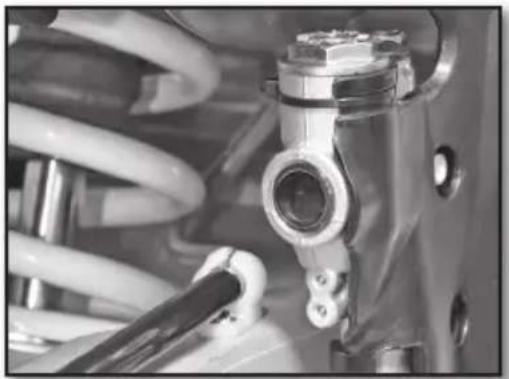

Contrôle du niveau de liquide frein arrêté 58

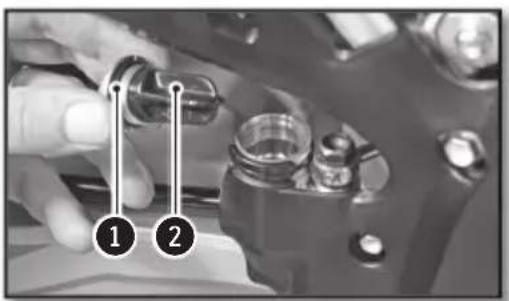

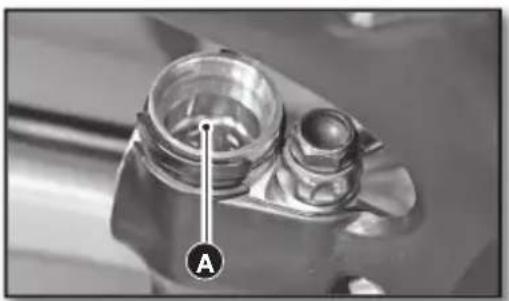

Complément de liquide de frein arrière 58

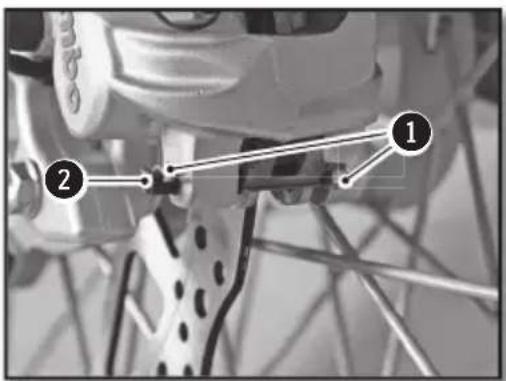

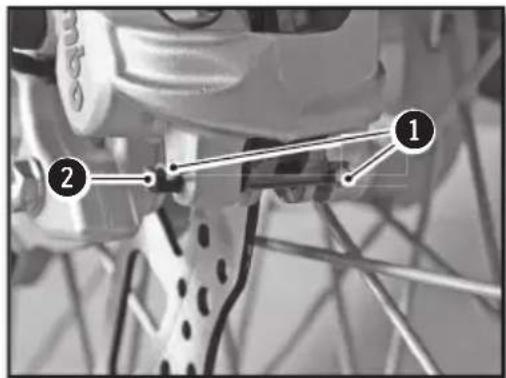

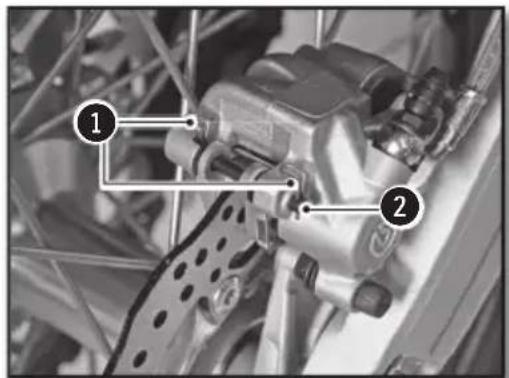

Démontage des plaquettes de frein avant et arrière.59

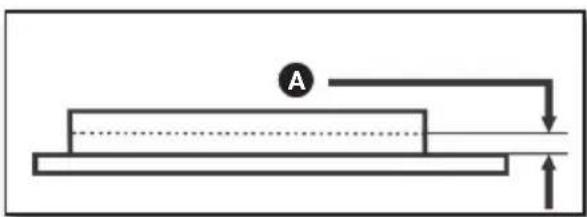

Contrôle des plaquettes de frein avant et arrière. 59

Remplacement des plaquettes de frein avant et arrière 59

Entretien circuit électrique. 60

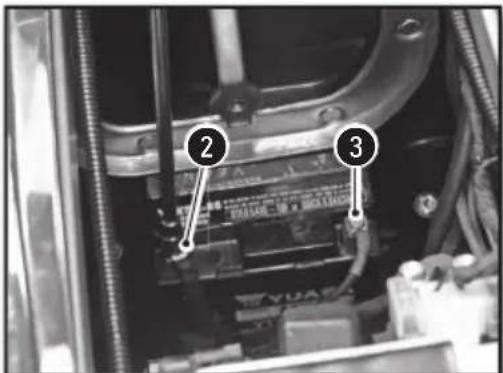

Dépose de la batterie 60

Repose de la batterie 61

Charge de la batterie 61

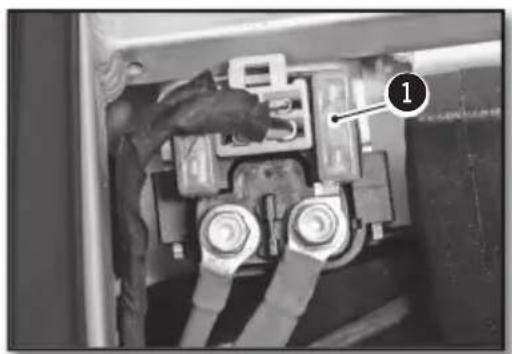

Remplacer le fusible général 62

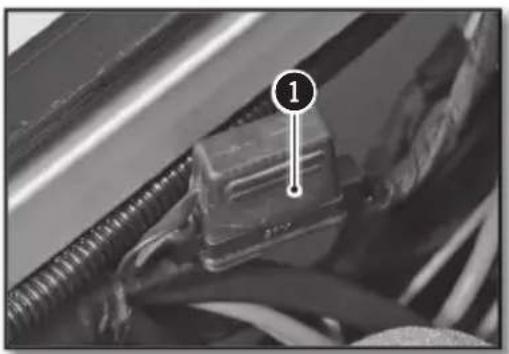

Remplacer le fusible de protection faisceau lumière (250-300 SE/R) 62

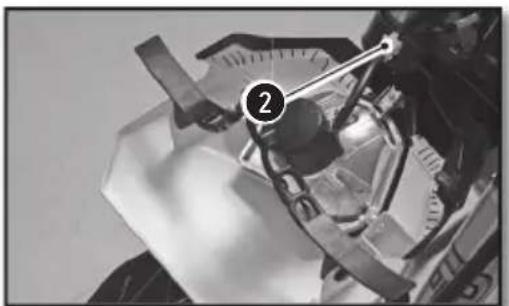

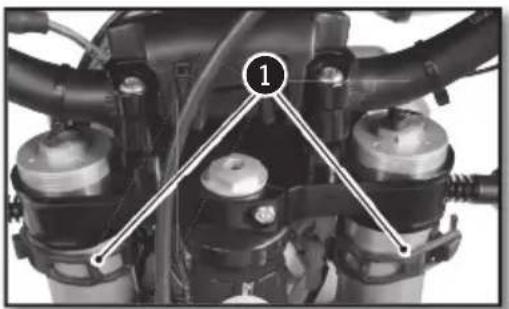

Démontage de la plaque phare 62

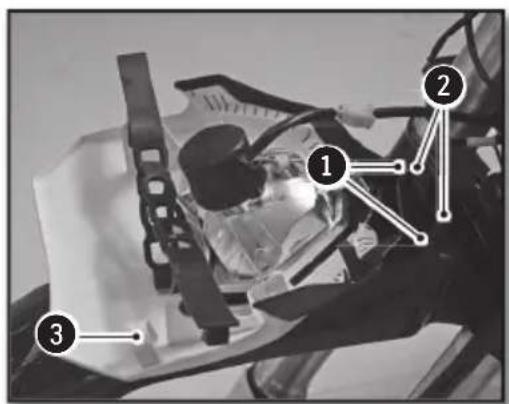

Remontage de la plaque phare. 63

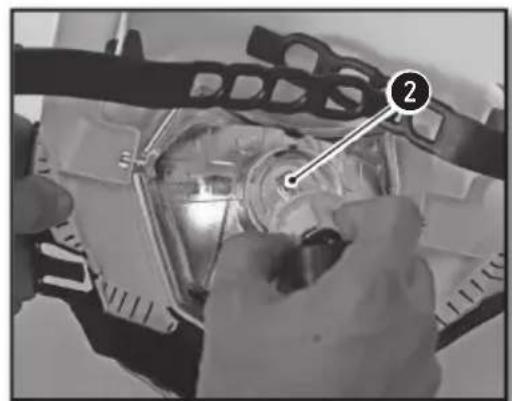

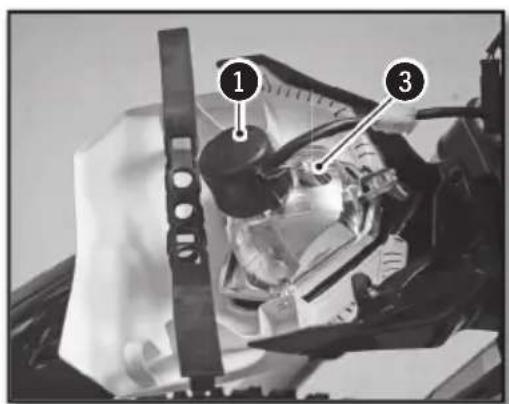

Remplacer l'ampoule de phare ou la veilleuse. 63

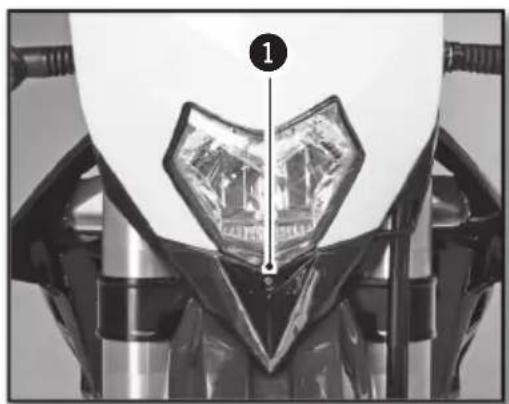

Régler la portée du phare. 64

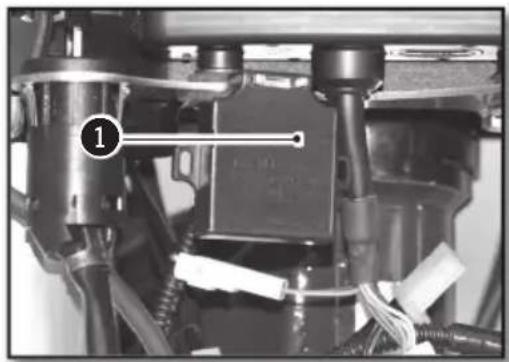

Remplacer la batterie du compteur (250-300 SE/R) 64

Lavage et rangement 65

Lavage de la moto 65

Remisage de la moto 65

Mise en service après remisage 65

Plan d'entretien 66

Couples de serrage 69

Caractéristiques techniques

DIMENSIONS

Longueur hors tout 2260 mm
Largeur hors tout 820 mm
Hauteur de selle 950 mm
Empattement 1480 mm
Garde au sol 355 mm

MOTEUR

Type Monocylindre 2 temps refroidissement liquide
Cylindrée 249,32 cc / 293,14 cc
Alésage/Course 66,4 x 72 mm / 72 x 72 mm
Alimentation Carburateur Keihim PWK 36
Refroidissement Liquide avec circulation forcee
Système de démarrage Démarreur électriche
Batterie 12 V / 4 Ah
Système d'allumage À DC-CDI sans rupteur, avance numérique
Bougie NGK BR8ES / DENSO W24ESRU
Distance entre les electrodes de bougie	0.7 mm
Alternateur	220W
Capacité huile moteur	750 ml 10 W 40

CARBURATEUR 250 SE-R 2017

Type de carburateur	KEIHIN PWK 36S AG

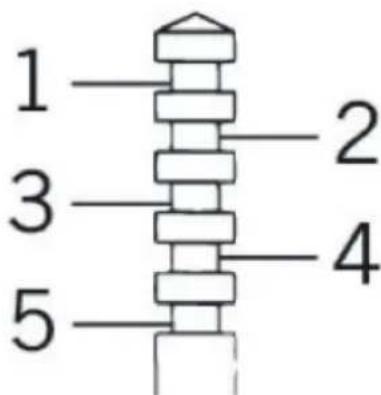

Position aiguille	4e position en partant du haut
Aiguille de giclaur	N8RW (N84K)
Giclaur principal KEA 170 (KEA 115)
Giclaur de ralenti	KEP 40 (KEA38)
Giclaur de starter	85 (50)
Ouverture vis de régulation de l'air	1T 1/2

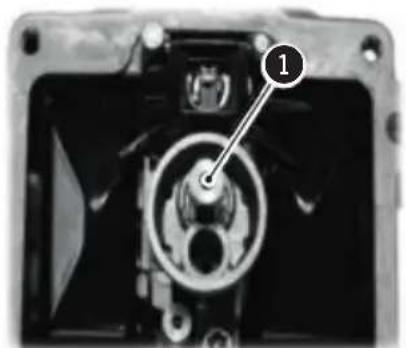

Coupe du boisseau	N°7

CARBURATEUR 300 SE-R 2017

Type de carburateur	KEIHIN PWK 36S AG
Position aiguille	3e position en partant du haut
Aiguille de giclaur	N8RG (N84K)
Giclaur principal KEA 165 (KEA115)
Giclaur de ralenti	KEP 40 (KEA38)
Giclaur de starter	85 (50)
Ouverture vis de régulation de l'air	1T 1/2
Coupe du boisseau	N°7
TRANSMISSION
Type 6 vitesses
Embrayage Multi disques à bain d'huile, commande hydraulique
Transmission primaire 27 x 75
Boîte 6 vitesses
Transmission secondaire	14 x 49

PARTIE CYCLE
Cadre	Semi-périmétrique en acier CrMo avec boucle arrêté en aluminium
Fourche	SACHS USD série OR Ø 48MM (Standard)WP suspension USD Ø48mm (Racing)
Suspension arrêté WP suspension à bonbonne séparée
Course avant/arrêté 300/330mm
Frein avant 270mm (Standard), 256mm (Racing)
Frein arrêté Disque Ø 220mm
Freins à disque Limité d'usure : 2.7mm	avant et 3.6mm arrêté
Pneumatique avant 90/90-21"
Pneumatique arrêté 140/80-18"
Pression tout terrain avant/arrêté 0,9 bar
Capacité réservoir d'essence 10,4l dont 1I de réserve
Essence	Carburant Super sans plomb (Octane 95)mélangé avec de l'huile moteur 2 temps (2%)

Caractéristiques techniques (suite)

EQUIPEMENTS ELECTRIQUES

Batterie Yuasa YTX5 LBS 12V 4Ah
Phare S2 12V 35/35W
Veilleuse W5W 12V 5W
Feu arrêté/stop LED
Clignotants	R10W	12V 10W
Batterie compteur de vitesse	CR 2032	Tension de la batterie : 3V
Eclairage de plaque W5W	12V 5W

RÉGLAGES - FOURCHE SACHS USD SÉRIE OR Ø48MM (STANDARD)

Compression	12 clicks en arrière
Détente	12 clicks en arrière
Raideur ressort	4.5N/mm
Type d'huile	SAE 5
Quantité d'huile par bras de fourche	600cm3
Niveau d'huile mesuré (fourche compressée et sans ressort) depuis le haut du tube supérieur	130mm

RÉGLAGES - FOURCHE WP SUSPENSION USD Ø48MM (RACING)

Compression	Confort 20 clicks en arrière
	Standard 13 clicks en arrière
	Sport 8 clicks en arrière
Détente	Confort 18 clicks en arrière
	Standard 13 clicks en arrière
	Sport 10 clicks en arrière
Précontrainte	Confort 4 tours
	Standard 6 tours
	Sport 8 tours
Raisdeur ressort	Poids du pilote : 65-75 kg 4.0N/mm
	Poids du pilote : 75-85kg 4.2N/mm (origine)
	Poids du pilote : 85-95kg 4.4N/mm
Type d'huile SAE 4
Niveau d'huile mesuré (fourche compressée et sans ressort) depuis le haut du tube supérieur		110mm

RÉGLAGES - AMORTISSEUR WP SUSPENSION

Compressionasse vitesse	Confort 20 clicks en arrière
	Standard 15 clicks en arrière
	Sport 12 clicks en arrière
Compression haute vitesse	Confort 2,5 tours en arrière
	Standard 2 tours en arrière
	Sport 1,5 tours en arrière
Détente	Confort 15 clicks en arrière
	Standard 13 clicks en arrière
	Sport 11 clicks en arrière
Raideur ressort	Poids du pilote : 65-75 kg	48N/mm
	Poids du pilote : 75-85 kg	51N/mm (origine)
	Poids du pilote : 85-95kg	54N/mm

PRODUITS D'ENTRETIEN ET CONSOMMABLES

Huile moteur	SAE J 300 10 W 40	Minerva SAE 10W40
Liquide de refroidissement		Minerva Perma Universal D 4 saisons -25°C
Liquide de frein DOT 4		Minerva liquide de frein DOT 4
Huile de fourche SAE 4
Huile d'amortisseur SAE2.5
Aérosol pour chaine de transmis- sion secondaire		Minerva Lub' Chain
Nettoyant filtré à air Minerva nettoyant filtré
Lubrifiant pour filtré à air Minerva Protect Air
Nettoyant plastique		Minerva Renovateur tableau de bord
Nettoyant jantes Minerva Multi clean	Pro
Nettoyant disques de frein		Minerva nettoyant et dégraissant freins
Lubrifiant universal Minerva F4

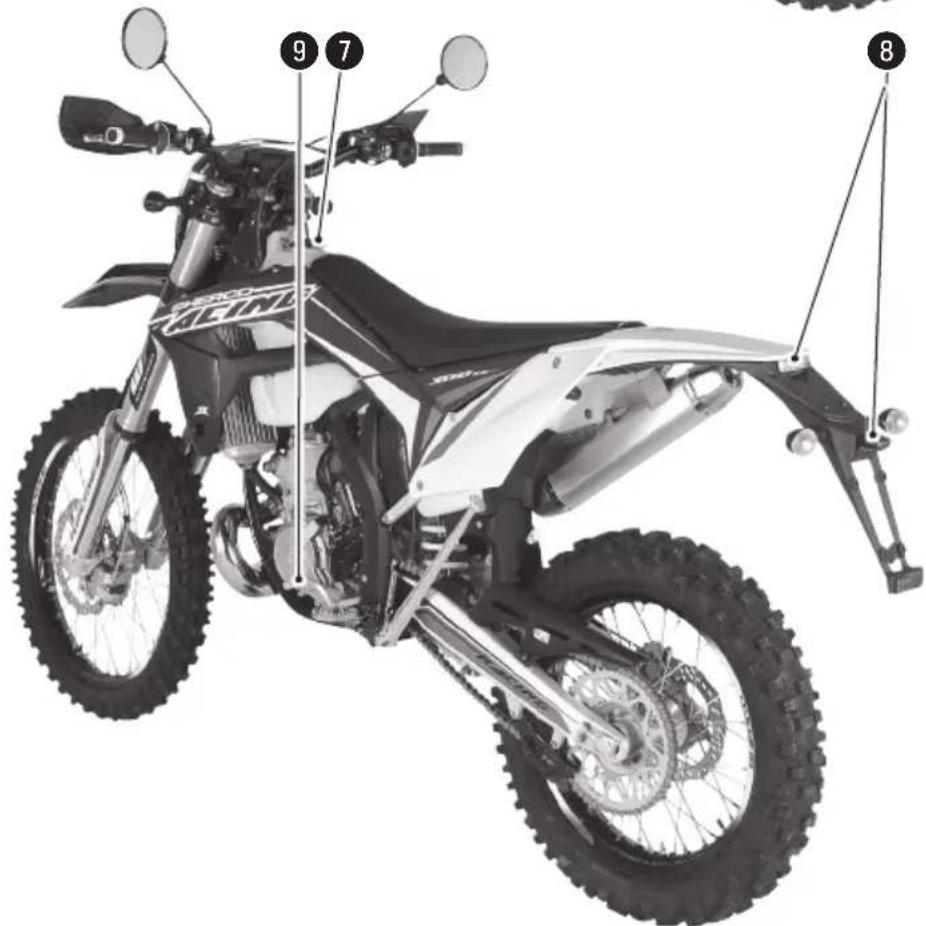

Côté droit

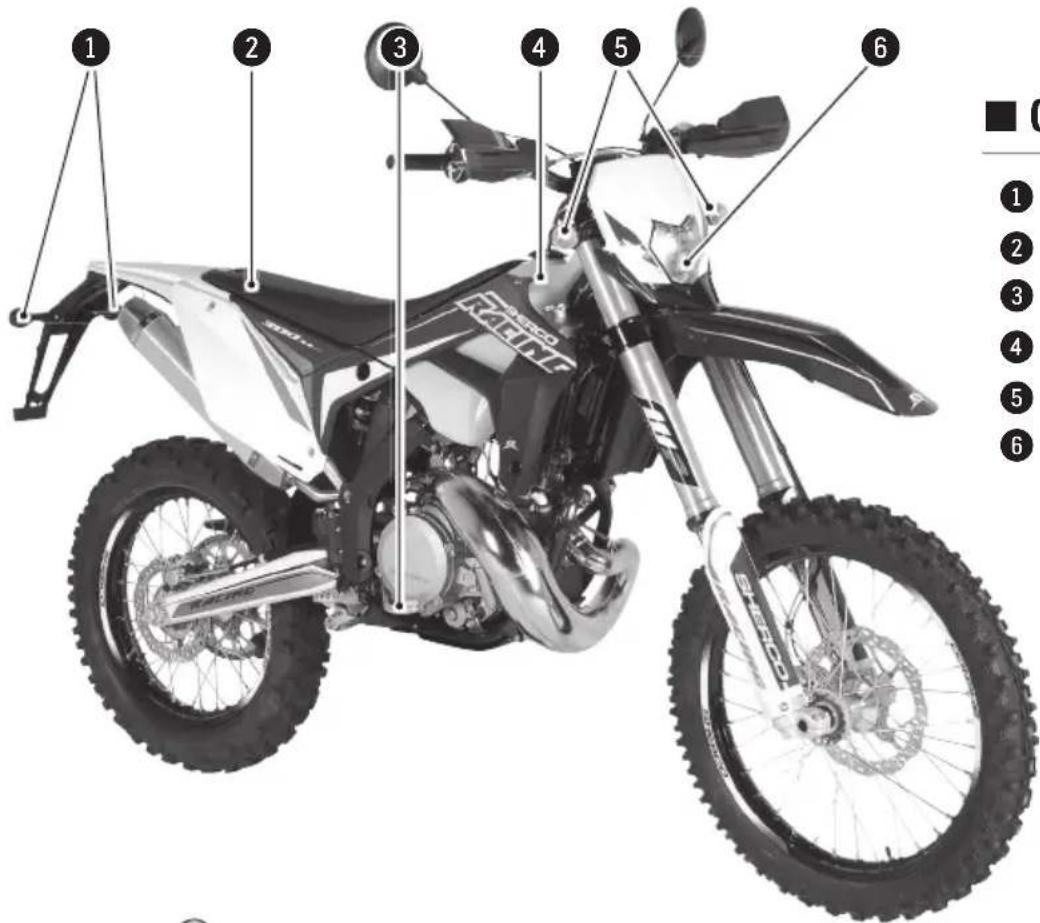

Clignotants arrière Selle 3 Pédales de frein arrière 4 Réservoir • Clignotants avant 6 Phare

Côté gauche

Bouchon réservoir essence Feu arrêt/stop/eclairage plaque d'immatriculation Sélecteur de vitesse

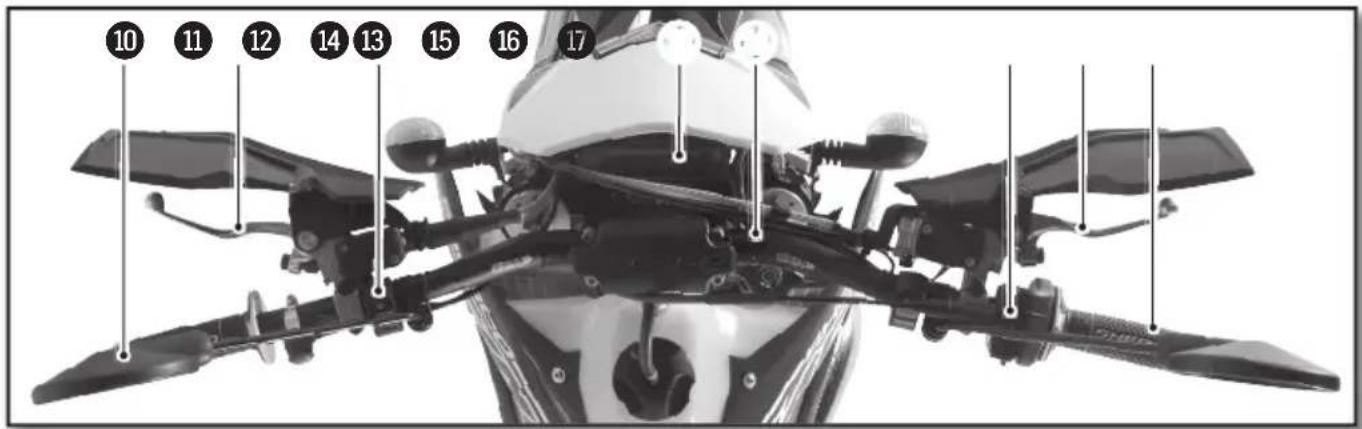

Commandes

10 Rétroviseur gauche

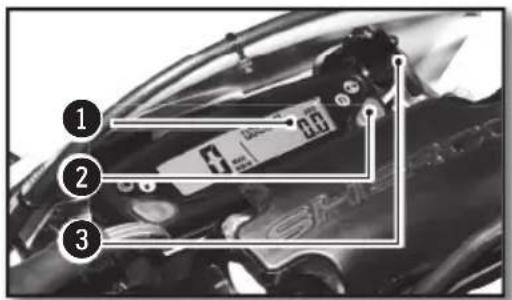

Tableau de bord

16 Levier de frein avant

Lever d'embrayage

14 Contacteur à clé

Poignée d'accélérateur

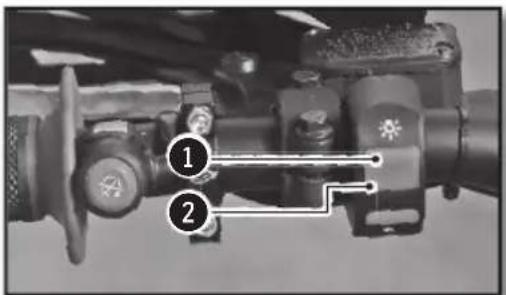

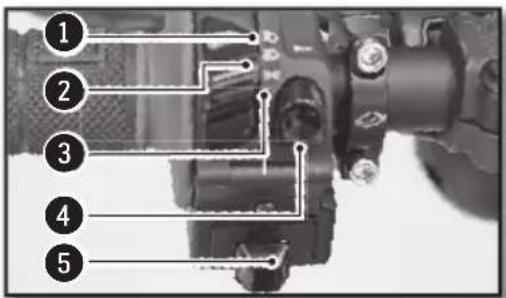

12 Commutateur gauche

15 Commutateur droit

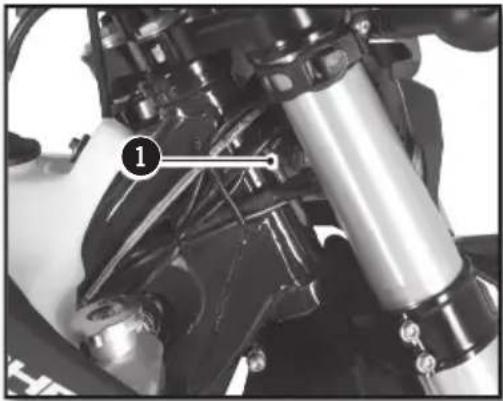

Numéro de série du véhicule

Le numéro de série du véhicule est frappé sur le côté droit de la colonne de direction.

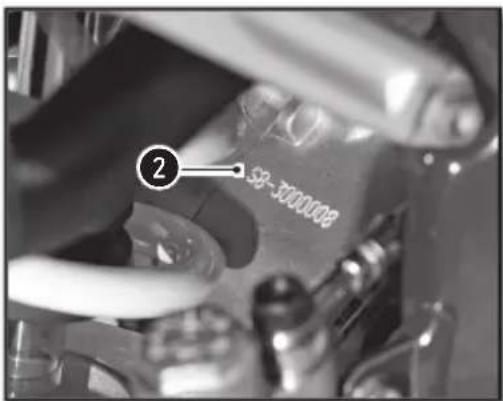

Type et numéro du moteur

Le numéro du moteur est gravé sur la partie arrière du carter central droit

Organes de commandes et de contrôle

COMMANDE AUX MAINS : LEVIER D'EMBRAYAGE, DE FREIN AVANT, COMMODOS

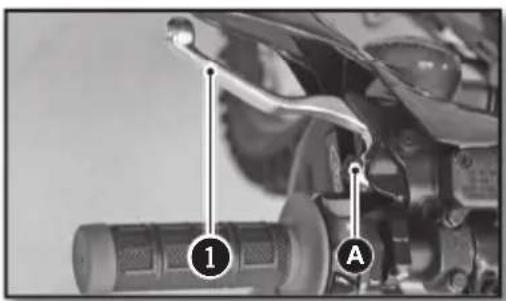

Levier d'embrayage

Le levier d'embrayage 1 est sur le côté gauche du guidon et dispose d'une vis de réglage A

Lever de frein à main

Le levier de frein avant 2 est sur le côté droit du guidon et dispose d'une vis de réglage B

Commutateur gauche (250-300 SE)

1 Feu de route (Phare) • Feu de croissement (Code) 3 Feu de position (Veilleuse) 4 Avertisseur sonore 5 Clignotants

Interrupteur lumière on/off (250-300 se/r)

Deux positions possibles : Position ON 1 : tous les feux sont allumés. Position OFF 2 : aucun feu n'est allumé.

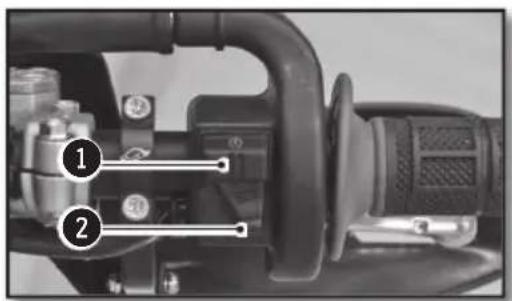

Commutateur droit

Bouton de démarreur 2 Sélecteur de courbe d'allumage

Tableau de bord (250-300 SE/R)

Tableau de bord Bouton de commande des fonctions du compteur 3 Contacteur à clé (250-300 SE)

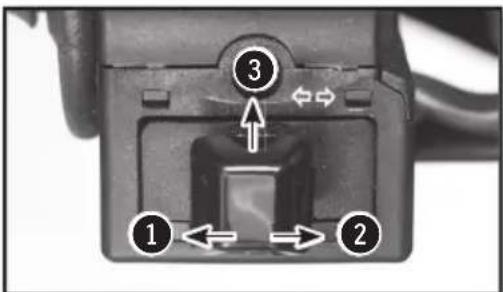

Contacteur à clé (250-300 SE)

Le contacteur à clé compte deux positions

Position ①. Le moteur est coupé et ne peut pas être démarré.

Position ②. Le moteur peut être démarré

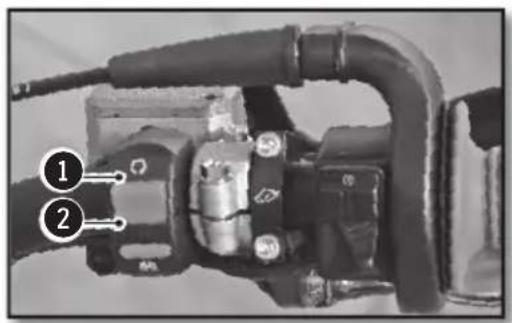

Interrupteur moteur on/off (250-300 se/r)

Deux positions possibles :

Position ON 1. Le moteur peut être démarré.

Position OFF ②. Le moteur est coupé et ne peut pas être démarré.

Arrêt d'urgence moteur (250-300 SE/R)

Deux positions possibles :

Bouton relâché ① : dans cette position, la moto peut être démarrée.

Bouton enfoncé ① : la moto en marche s'éteint et la moto à l'arrêt ne peut être démarrée.

Attention

Après utilisation de l'arrêt d'urgence, ne pas oublier de mettre le contacteur On/Off sur off.

• Risque de décharge de la batterie.
• En condition normale, utiliser l'interrupteur On/Off pour arrêter la moto.

Sélecteur de cartographie d'injection

Position ①. Courbe "soft" Position ②. Courbe "hard"

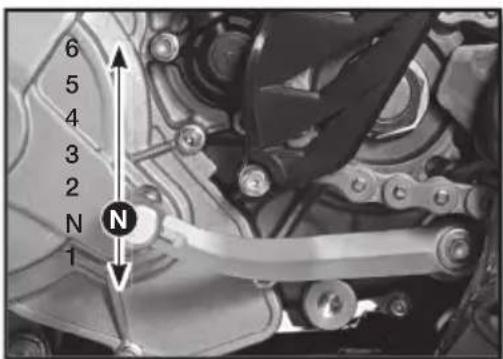

Sélecteur de vitesses

Schéma d'actions sur le sélecteur pour le passage des 6 vitesses

Frein à pied

Commande de frein arrêté

Béquille latérale

Enlever le caoutchouc de sécurité ①, appuyer le pied sur la béquille et la maintenir dépliée jusqu'à ce qu'elle supporte tout le poids de la moto.

Attention

• La béquille dispose d'un système de sécurité qui la replie automatiquement dès que la moto n'est plus verticale.
• La béquille est donc pour supporter le seul poids de la moto.

Tableau de BORD, compteur

Maintien Boutons 1 et 2 : Modération

Bouton 1 :

Changer écran 1, 2, 3

Maintien bouton 1 :

Pour éviter toutes infiltrations d'eau, respecter une distance minimale de lavage de 20 cm.

Bouton 2 :

Changer écran 1, 2, 3

Maintien bouton 2 :

Ecran 1: remise à 0 DST

Écran 2 : remise à 0 DST2

Ecran 3 : remise à 0 MAX/

AVG

Ecran 1 : Vitesse, Heure, DST 1 Ecran 2 : Vitesse, Heure, DST2

AVG

MAX

MAX

2770ART

Ecran 3: Alternance vitesse AVG/MAX, Heure de fonctionnement, ODO

Voyant de clignotants

Voyant de feu de route

Voyant FI (MIL) :

défaillance du système d'injection

Voyant niveau bas essence

Mode bouton

Le véhicule n'a pas besoin d'être sous tension

Bouton gauche :

Permet de naviguer entre les différents écrans

Entrer dans le mode DST et DST2

Permet de déterminer la distance en mode DST

Bouton droit :

Permet de naviguer entre les différents écrans

Permet de remettre à 0 DST/DST2, vitesse MAX/AVG (bouton maintenu 3s)

Permet d'incrémenter la distance en mode DST

Fig 1 Fonction SPD

Fig 2 Fonction MAX

Fig 3 Fonction AVG

Fig 4 Fonction DST

Fig. 5 Fonction DST2

Fonction SPD vitesse instantanée (écrans 1 et 2) :

affiche la vitesse actuelle du véhicule.

La vitesse peut être affichée en km/h (réglage

par défaut) ou en mph. (p.19)

Fonction MAX vitesse maxi (écran 3) : affiche la vitesse maxi depuis la première mise à 0.

La vitesse peut être affichée en km/h (réglage par défaut) ou en mph. (p.19)

Remise à 0 → Fonction MAX → Bouton droit appuyé 3s → 0 → Mise à 0 effectuée

Fonction AVG vitesse moyenne (écran 3) : affiche la vitesse moyenne du véhicule depuis la première mise à 0.

La vitesse peut être affichée en km/h (réglage par défaut) ou en mph. (p.19)

Remise à 0 → Fonction AVG → Bouton droit appuyé 3s → 0 → Mise à 0 effectuée

Fonction DST journalier kilométrique (écran 1) :

affiche le kilométrage partiel parcouru par le véhicule depuis la dernière mise à 0.

La vitesse peut être affichée en km/h (réglage par défaut) ou en mph. (p.19)

Remise à 0 → Fonction DST → Bouton droit appuyé 3s → 0.0 → Mise à 0 effectuée

Fonction DST2 journalier kilométrique (écran 2)

affiche le kilométrage partiel parcouru par le véhicule depuis la première mise à 0.

La vitesse peut être affichée en km/h (réglage par défaut) ou en mph. (p.19)

Remise à 0 → Fonction DST2 → Bouton droit appuyé 3s → 0.0 → Mise à 0 effectuée

Organes de commandes et de contrôle (suite)

Fig 6 Fonction ajustement distance

Fig 7 Fonction ODO

Fig 8 Fonction ART

Fig 9 Fonction Heure

Fig 11 Fonction batterie faible/erreur batterie

Les fonctions DST et DST2 peuvent être paramétrées par l'utilisateur

Paramétrage DST (écran 1) → Bouton gauche appuyé 3s → l'icône «DST» clignote

→ Bouton gauche pour diminuer la valeur / Bouton droit pour augmenter la valeur → Écran 1

Paramétrage DST2 (écran 2) → Bouton gauche appuyé 3s → l'icône «DST2» clignote

→ Bouton gauche pour diminuer la valeur / Bouton droit pour augmenter la valeur → retour écran 2

Fonction ODO totaliseur (écran 3) : affiche le kilométrage total parcouru par le véhicule.

La distance totale est affichée selon l'unité choisie en km/h (réglage par défaut) ou en mph. (p.19)

Cette information ne peut pas être remise à 0. Au-delà de 399 999 km (ou miles), le compteur se remet à 0.

Fonction ART heures de fonctionnement (écran 3) : affiche les heures de fonctionnement du véhicule.

Cette information ne peut pas être remise à 0. Jusqu'à 99h59min → incrément minute par minute

Après 99h59min et jusqu'à 9.999h → incrément heures par heures

Au-delà de 9.999 heures, le compteur reste à cette valeur.

Fonction Heure (écrans 1 et 2) : affiche l'heure

Fonction batterie faible/erreur batterie :

-> quand la tension de la batterie du compteur est inférieure à 2.4V, l'icône batterie faible apparait à l'écran

-> quand la tension de la batterie du compteur devient critique, le compteur affichera uniquement l'icône clignotante «batterie faible».

Menu de réglage

Bouton gauche et droits pressés ensemble 3s : activation du mode réglage
Bouton gauche Bouton droit
Choix M/H et KM/HChoix format 24h et 12h
Déprément heures du jourDécrément valeur indicateur de maintenance	Incrément heures du jourIncrément valeur indicateur de maintenance

UNIT (choix unité)	LIFE (Circonférence roue)	PPr (Nombre d'impulsions)	© (Format 12h/24h)	© (Réglage heures)	Rappel maintenance
↓ Miles ou Km Défaut : km			↓ 12 ou 24h Défaut : 24h	↓ Réglage de l'heure	↓ Réglage du rappel de maintenance en heures de fonctionnement Défaut 5h (première révision)
Ne pas modifier les réglages en grisé					OFF : désactivé Réglage valeur

Fonction Rappel maintenance : permet le réglage d'un rappel pour les opérations de maintenance. Quand le décompte du rappel de maintenance arrive à 0, le témoin de maintenance apparaît à l'écran.

Pour remettre à 0 ou visualiser le temps restant avant la prochaine opération de maintenance : Visualisation temps restant (écran 3) → Bouton gauche appuyé 3s → la valeur s'affiche → pas d'action → retour à l'écran 3

Remise à 0 rappel maintenance (écran 3) → Bouton gauche appuyé 3s → la valeur s'affiche → Bouton droit appuyé 3s → Mise à 0 effectuée (le décompte reprendra à la valeur paramétrée)

Si l'indicateur de maintenance est déjà à l'écran, la valeur affichée sera 0. Si l'indicateur de maintenance est désactivé (off), la valeur affichée sera C.

Carburant

Utiliser seulement du supercarburant sans plomb d'un indice d'octane d'au moins 95 mélangé avec de l'huile moteur 2T.

Bouchon de réservoir

Ouverture: Tourner le bouchon dans le sens inverse des aiguilles d'une montre.

Fermeture : Tourner le bouchon dans le sens des aiguilles d'une montre.

Robinet d'essence

Le robinet d'essence est situé sur le côté droit du réservoir de carburant.

La poignée du robinet d'essence permet d'ouvrir, de fermer ou de mettre la moto en réserve.

OFF alimentation en carburant fermée (aucun carburant ne s'écoule du réservoir de carburant vers le carburateur).

ON alimentation en carburant ouverte (le carburant peut s'écouler du réservoir vers le carburateur).

RES alimentation de la réserve

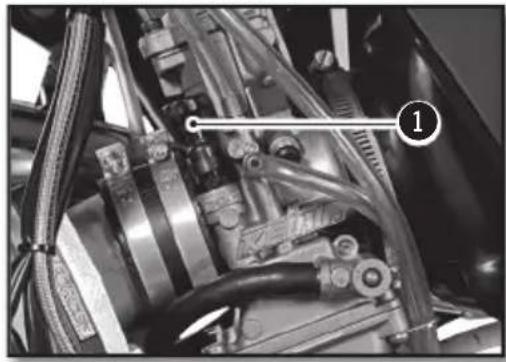

Le starter ① se trouve sur le côté gauche du carburateur.

Fonction starter activée le starter est tiré vers le haut jusqu'en butée.

Fonction starter désactivée le starter est enfoncé jusqu'en butée.

Attention

Lorsque le moteur a atteint la température de fonctionnement, désactiver la fonction starter.

Démarrage moteur à froid

1. Mettre le contacteur à clé en position marche (à droite).
2. Mettre le sélecteur de vitesse au point mort.
3. Mettre le starter.
4. Démarrer le moteur en appuyant sur le bouton démarreur, sans accélérer.
5. Laisser chauffer le moteur quelques minutes.
6. Enlever le starter

Démarrage moteur à chaud

Suivre les instructions précédentes sans l'objet 3-5 et 6.

Changement de vitesse

• Les positions du sélecteur de vitesse sont indiquées (p. 15)
• Pour couver le point mort, appuyer sur le sélecteur, lorsqu'on arrive en première (une résistance se fait sentir), relever légèrement le sélecteur.
• Fermer les gaz tout en débrayant.
• Engager la vitesse inférieure.
• Ouvrir partiellement les gaz tout en embrayant.

Stationnement

• Arrête le moteur en enlevant la clé de contact.

Se familiariser avec toutes les commandes et leurs fonctions avant d'utiliser le véhicule.

Consigne de sécurité

• Ne pas rouler après avoir consommé de l'alcool.
• Porter un casque homologué lors de l'utilisation du véhicule.
• Garder une machine en bon état de marche et l’entretien correctement accroît sa fiabilité et la sécurité lors de son utilisation.
• L'essence est inflammable, faire le plein d'essence moteur à l'arrêt.
• Les fumées d'échappement sont toxiques, il ne faut jamais mettre en marche le moteur dans un local fermé.
• Toujours stationner le véhicule sur un sol dur et plat, ne pas stationner le véhicule en pente ou sur un sol mou. Toujours contrôler l'équilibre du véhicule.
• Vérifier quotidiennement avant de prendre la route les points suivants :

Pneumatiques : Usure et pression

Huile moteur : Niveau (p. 34 à 35)

Essence : Niveau + Absence de fuites

Chaîne de transmission: Flèche (p.47)

Direction: Pas de blocage

Freins : Fonctionnement, jeu, pas de fuite du liquide, usure des plaquettes (p.56 à p.60)

Poignée de gaz : Jeu (p. 27)

Embrayage: Jeu (p.48 à 49)

Équipement électrique : Fonctionnement de l'avertisseur sonore et des feux (p.12 à p.14)

Serrage (écrou, boulons...) : Vérifier que tous les composants du véhicule sont bien fixés (p.69)

Si au cours de ces contrôles vous constatez une anomalie, consultez le chapitre Entretien et Réglages de ce manuel ou adressez-vous à un concessionnaire Sherco.

Contrôlé du niveau de liquide de refroidissement

MOTEUR HORIZONTAL

Attention

• Le liquide chaud peut provoquer de graves blessures.
• Le liquide de refroidissement est nocif
• En cas de contact avec la peau ou les yeux, ou d'ingestion, ou des blessures occasionnées par le liquide chaud : CONSULTEZ UN MEDECIN
• Utiliser des gants de protection.
• Ne pas remplacer le liquide de refroidissement par de l'eau ou de l'antigel : cela pourrait endommager votre moteur.
• Effectuer les opérations de contrôle et de replissage du liquide de refroidissement moteur froid
• Placer la moto à la verticale sur une surface horizontale.

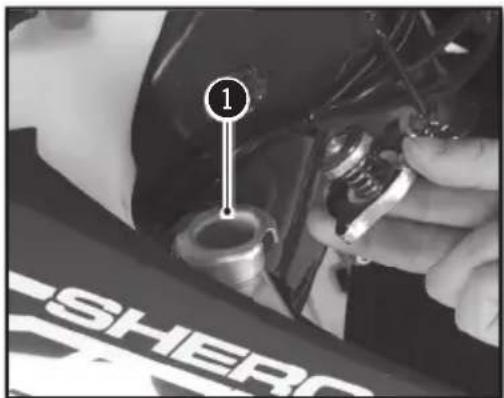

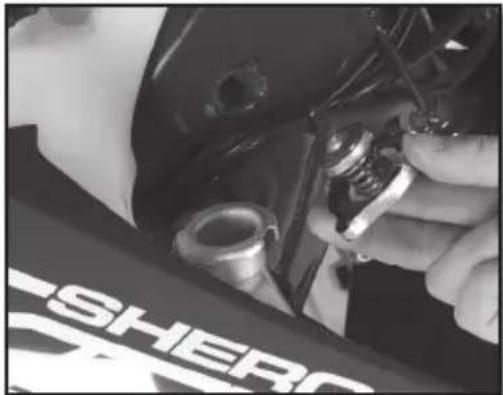

• Dévisser le bouchon 1.

Liquide

de refroidissement

Minerva Perma Universal

D 4 saisons -25°C

Remplir de liquide jusqu'au haut du radiateur.

Pencher la moto sur la droite.

Compléter de liquide jusqu'au haut du radiateur. Remettre le bouchon 1 et vérifier sa bonne position.

Attention

Il est important de respecter cette méthode.

Le manque de liquide ou la présence d'une poche d'air dans le radiateur gauche peut entraîner des dommages graves au moteur.

Vérifier le niveau de liquide dans le vase

d'expansion.

Le liquide doit arriver au niveau de la marque repère «LEVEL».

Si le niveau n'est pas correct, dévisser

le bouchon 2

Remplir de liquide jusqu'à la marque «LEVEL»

Liquide

de refroidissement

Minerva Perma Universal

D 4 saisons -25°C

Revisser le bouchon 2

Attention

S'assurer que la moto est bien verticale et sur sol horizontal.

• Placer un récipient sous la moto
• Retirer le bouchon ① et la vis ②
• Laisser couler le liquide

Pour protéger l'environnement, déposez le liquide vidangé dans un centre de collecte.

Remplissage du liquide de refroidissement

• Remettre la vis ② avec un joint neuf
• Verser par l'orifice du bouchon ① le liquide de refroidissement neuf.

Liquide de refroidissement

Minerva Perma Universal D 4 saisons -25°C

Vis de vidange Liquide de refroidissement

M6X70 8Nm

• Continuer le remplissage.
• Une fois le niveau atteint : (Environ 1,1 litre)
• Remettre la moto sur sa béquille latérale et reprendre les opérations de contrôle de niveau (p.24)

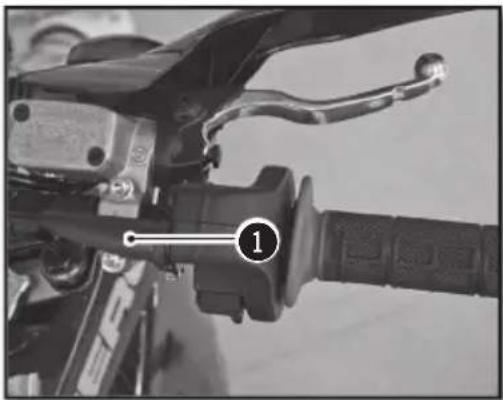

Le jeu du câble de gaz

Guidon en position droite, vérifier que le jeu à la poignée est correct.

Jeu du câble d'accélérateur 2...4 mm

Si le jeu n'est pas correct, régler le jeu du câble d'accélérateur. (ci-dessous)

Démarrer la moto et la laisser fonctionner au ralenti. Tourner le guidon et vérifier que le ralenti est constant. Si le régime change, régler le jeu du câble d'accélérateur. (ci-dessous)

Régler le jeu du câble de gaz

Régler la tension du câble de gaz au niveau de la poignée à l'aide du tendeur ①.

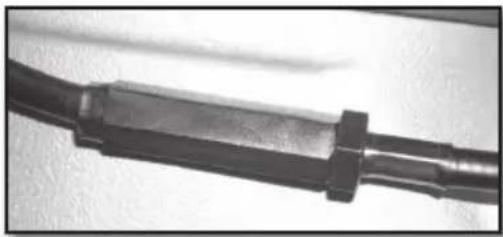

Régler la tension du câble de VALVES

• S'assurer que les câbles tendeurs soient complètement détendus.
• Mettre en position le câble supérieur sur la poulie du cylindre et dans l'arrêt de gaine. Pour le câble inférieur, le mettre en place tendeur à 0.

Mettre le contact de la moto sur ON. Attendre la fin de l'initialisation du moteur électrique de valves et son arrêt. Mettre le contact de la moto sur OFF.

• Commencer la tension du câble tendeur supérieur en dévissant l'écrou de 8...

... afin d'obtenir la valeur 10.2mm + - 0.2 comme presenté ci-contre.

• Cette position de la poulie correspond aux valves fermées à 100%. Vous pouvez utiliser une clef plate de 10 pour contrôler
• Serrer le contre-écrou de 10.

• Commencer la tension du câble tendeur inférieur en dévissant l'écrou de 8 jusqu'à arriver en butée sur l'arrêt de gaine.

ATTENTION: Tendre jusqu'à ce que le jeu du câble soit nul en tirant (AVEC FORCE) la gaine vers l'arrête de la moto. Stopper la tension à ce moment.

• Visser l'écr rou de 8 de 1 tour complet (=1mm).
• Le jeu du cable tendeur entre le sertissage de gaine et le fond de gaine du cylindre doit être de 0.5mm mini et 1mm maxi en tirant (AVEC FORCE) sur le cable vers l'arrière de la moto. Si le jeu n'est pas correct, corriger en vissant ou dévissant l'écrou de 8.
• Serrer le contre-écrou de 10.
• Graisser à l'aide de graisse pour chaîne (en spray) les arrêts de câbles sur la poulie, la rainure de poulie ainsi que la plaque en acier pour éviter son oxydation.
• Remettre en place le caoutchouc de protection pour la poulie, le capot de protection plastique et visser le tout. Enfin, remettre en place les caoutchoucs de protection sur les 2 tendeurs.

Régler le régime de ralenti

• La vis de réglage① permet de régler le régime de ralenti.

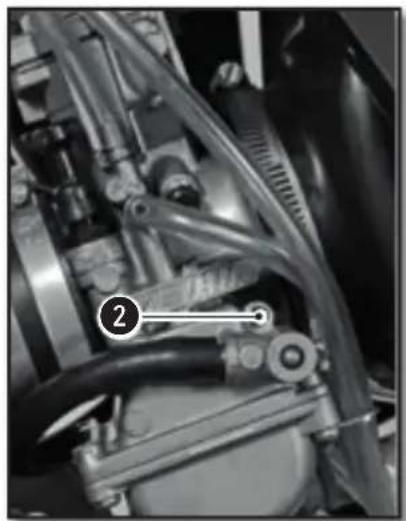

• La vis de régulation de l'air de ralenti ② permet de régler le mélange du régime de ralenti.

Démarrer la moto et la faire monter en température.

Régler le ralenti (vis de réglage 1)

2200 +/- 100 tr/min

Visser la vis de réglementation 2 jusqu'en butée, et desserrer 1 1/2 (réglage de base)

Régime de ralenti 2200	+/- 100 tr/min
Réglage de vis d'air 1T	1/2

Ouverture boisseau et influences :

La composition du mélange (Air-Essence) est fonction de l'ouverture du boisseau :

• Plage de ralenti A :

De 0 à 1/8 d'ouverture du boisseau, cette plage est régulée par le biais de la vis de réglage et de la vis de régulation d'air de ralenti 2.

• Plage de transition B :

De 18 à 14 d'ouverture du boisseau, cette plage est régulée par le biais du gicleur de ralenti et par la forme du boisseau.

• Plage de régime partiel C :

De 14 à 34 d'ouverture du boisseau, cette plage est régulée par le biais de l'aiguille de gicleur (forme et position). Dans la plage inférieure, le réglage du ralenti et, en plage supérieure, le gicleur principal entrent en ligne de compte pour la régulation du moteur.

• Pleine charge D :

De 34 à pleine ouverture, cette plage est régulée par le biais du gicleur principal et de l'aiguille de gicleur.

Gicleur de ralenti et vis de richesse :

Pour contrôler la plage de ralenti A et de transition B, vous pouvez jouer sur le gicleur de ralenti (saillie est gravée sur celui-ci), et la vis de richesse 2.

Visser la vis de richesse de ralenti revient à enrichir le mélange.

Procédure par 1/8 de tour, si vous sortez de la plage de 1T à 2,5T, modifier la taille de votre giclueur de ralenti.

Aiguille :

L'aiguille possède 5 crans de réglage, 1 à 5, PAUVRE à RICHE.

La référence de l'aiguille est gravée sur celle-ci.

Sur les tableaux de réglage, la position du clip est définie à partir de la position haute.

Gicleur principal :

Le gicleur principal est située au repère 1. Saillie est grave sur celui-ci.

Tableau de réglage carburation SE-R 250 :

NIVEAU DE LA MER	TEMPÉRATURE -20°C		-7°C	-6°C	6°C	15°C	24°C	25°C	36°C
		Gicleur Ralenti Aiguille Position aiguille Gicleur Principal
3 000 m à 2 301 m	Réglage vis Air Gicleur Ralenti Aiguille Position aiguille Gicleur Principal	1T1/2 40 N8RW 4 170	1T1/2 40 N8RW 3 170	2T 40 N8RW 3 168	2T 40 N8RW 2 165	2T1/2 40 N8RW 2 162
2 300 m à 1 501 m	Réglage vis Air Gicleur Ralenti Aiguille Position aiguille Gicleur Principal	1T 40 N8RH 4 172	1T1/2 40 N8RW 4 170	1T1/2 40 N8RW 3 170	2T 40 N8RW 3 168	2T 40 N8RW 2 165	2T1/2 40 N8RW 2 162
1 500 m à 751 m	Réglage vis Air Gicleur Ralenti Aiguille Position aiguille Gicleur Principal	1T 42 N8RG 4 175	1T 40 N8RH 4 172	1T1/2 40 N8RW 4 170	1T1/2 40 N8RW 3 170	2T 40 N8RW 3 168	2T 40 N8RW 2 165
750 m à 301 m	Réglage vis Air Gicleur Ralenti Aiguille Position aiguille Gicleur Principal	1T 45 N8RG 5 178	1T 42 N8RG 4 175	1T 40 N8RH 4 172	1T1/2 40 N8RW 4 170	1T1/2 40 N8RW 3 170	2T 40 N8RW 3 168
300 m à 0 m	Réglage vis Air Gicleur Ralenti Aiguille Position aiguille Gicleur Principal	1/2T 45 N8RF 5 180	1T 45 N8RG 5 178	1T 42 N8RG 4 175	1T 40 N8RH 4 172	1T1/2 40 N8RW 4 170	1T1/2 40 N8RW 3 170

Tableau de réglage carburation SE-R 300 :

NIVEAU DE LA MER	TEMPÉRATURE -20°C -7°C		-6°C 5°C	6°C 15°C	16°C 24°C	25°C 36°C	37°C 49°C
3 000 m à 2 301 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal	1T1/2 40 N8RG 3 165	1T1/2 40 N8RG 2 165	2T 40 N8RH 2 162	2T1/2 40 N8RH 2 160	3T 40 N8RH 2 158
2 300 m à 1 501 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal	1T 40 N8RF 3 168	1T1/2 40 N8RG 3 165	1T1/2 40 N8RG 2 165	2T 40 N8RH 2 162	2T1/2 40 N8RH 2 160	3T 40 N8RH 2 158
1 500 m à 751 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal	1T 40 N8RF 3 170	1T 40 N8RF 3 168	1T1/2 40 N8RG 3 165	1T1/2 40 N8RG 2 165	2T 40 N8RH 2 162	2T1/2 40 N8RH 2 160
750 m à 301 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal	1T 42 N8RF 4 172	1T 40 N8RF 3 170	1T 40 N8RF 3 168	1T1/2 40 N8RG 3 165	1T1/2 40 N8RG 2 165	2T 40 N8RH 2 162
300 m à 0 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal	1T 42 N8RF 4 175	1T 42 N8RF 4 172	1T 40 N8RF 3 170	1T 40 N8RF 3 168	1T1/2 40 N8RG 3 165	1T1/2 40 N8RG 2 165

Contrôlé du niveau d'huile de boîte à vitesse

• S'assurer que la moto est sur ses 2 roues, verticale et sur sol horizontal.
• Vérifier le niveau de l'huile moteur en s'assurant que l'huile coule par la vis ①

Si nécessaire, ajuster le niveau - Dévisser le bouchon de remplissage d'huile moteur du carter embrayage

Faire l'appoint d'huile moteur

Huile moteur 0.71 SAE 10W40

Attention

• Un mauvais niveau d'huile peut endommager votre moteur.
• Ne pas utiliser votre moto si le niveau est en dessous du minimum.

Vidange HUILE de boite à vitesse

• Déposer le sabot moteur (p. 49)
• Effectuer la vidange de l'huile moteur chaude

Attention

Utiliser des gants de protection.

• Positionner la moto verticalement, sur sol horizontal.
• Placer un récipient sous la moto pour récupérer l'huile usagée.

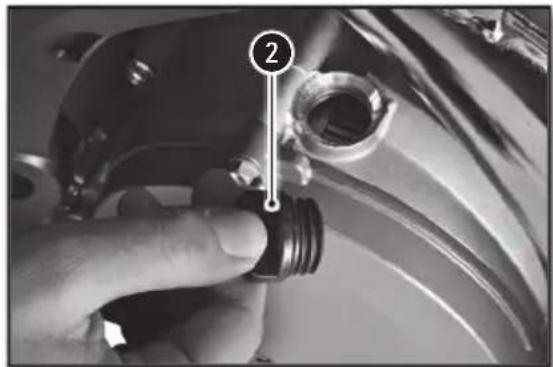

• Dévisser le bouchon 1

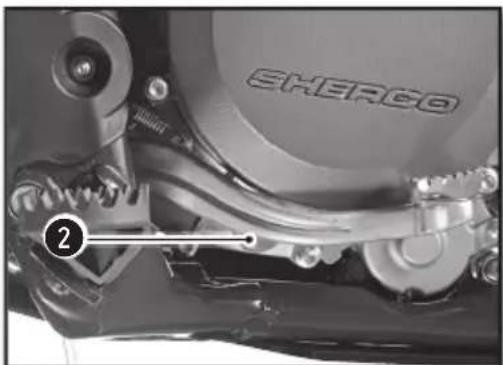

• Dévisser le bouchon 2
• Laisser couler l'huile
• Nettoyer les bouchons 1 et 2 avec un dégraissant.

Remplissage d'huile de boite à vitesse

• Reposer les bouchons ① et ②.

Bouchon 1 2

M16 15Nm

• Dévisser le bouchon de remplissage d'huile moteur 2.
• Remplir d'huile moteur

Huile moteur 0,8l

0.71 SAE 10W40

• Reposer le sabot moteur

Attention

Pour protéger l'environnement, les huiles et filtres usagés doivent être déposés dans un centre de collecte et non pas dans les égouts ou dans la nature.

Vidanger la cuve à niveau constant du carburateur

• Déposer un chiffon sous le carburateur pour absorber le carburant qui fuit.

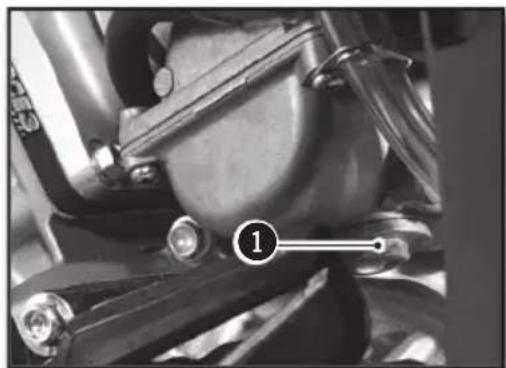

• Retirer la vis d'arrêt 1
• Laisser le carburant s'écouler entièrement.
• Mettre le bouchon en place et serrer.

Position du GUIDON

Les tiges de fourche comportent deux trous séparés par une distance A.

Distance entre les trous A 13mm

Les pointets de guidon sont excentrés d'une distance B

Excentration des pointets B 4mm

Retirer les quatre vis ①. Retirer les brides de guidon et retirer le guidon.

Retirer les deux vis ②. Retirer les pointets et les placer dans la position souhaitée.

Vis de fixation de pointets

M10x35

40Nm

Loctite®243TM

Remonter le guidon et les brides. Mettre les quatre vis en place et serrer uniformément.

Vis de fixation brides de guidon

M8x25 24Nm

Le guidon peut aussi être orienté par rapport aux pointets.

Réglage des butées de direction

L'angle de braquage peut être modifié en utilisant les vis de réglages situées sur les bords inférieurs de la colonne de direction.

Desserrer l'écrou ① et visser la vis ② jusqu'à ce que vous ayez l'angle de braquage souhaité.

Serrer l'écrou et faites la même opération de l'autre côté

Écrou blocage butée de direction

M8 20Nm

Réglage de BASE de la PARTIE CYCLE en fonction du PILOTE

Poids standard du pilote (avec équipement)

75 à 85kg

Si le poids du pilote ne correspond pas à la norme, compenser en modifiant la raideur des ressorts (fourche et amortisseur).

Réglage de la compression de la fourche

Les vis ② déterminent le comportement de la fourche quand elle se comprime. Les tourner dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

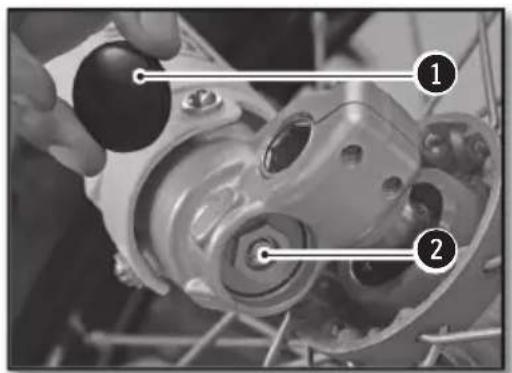

Retirer les capuchons ① à l'extrémité inférieure des bras de fourche.

Tourner dans le sens des aiguilles d'une montre la vis 2 jusqu'en butée puis revenir en arrière du nombre de clicks prescrit.

Réglage de compression Sachs série Or USD Ø48mm	12 clicks
Réglage de compression WP suspension USD Ø48mm	Confort	20 clicks
	Standard	13 clicks
	Sport	8 clicks

Remettre les capuchons 1 en place.

Réglage de la détente de la fourche

Les vis de réglage ① déterminent le comportement de la fourche lorsqu'elle se détend. Tourner les vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Les vis de réglage ① se trouvent à l'extrémité supérieure des bras de fourche.

Tourner dans le sens des aiguilles d'une montre la vis ① jusqu'en butée puis revenir d'un nombre de clics prescrit.

Réglage de compression Sachs série Or USD Ø48mm	12 clicks
Réglage de la détente WP suspension USD Ø48mm	Confort	18 clicks
	Standard	13 clicks
	Sport	10 clicks

Réglage de la precontrainte du ressort de la fourche

L'écrou de réglage permet le réglage de la pré-contrainte du ressort. Tourner l'écrou dans le sens des aiguilles d'une montre augmente la pré-contrainte (et vice-versa).

Tourner dans le sens inverse des aiguilles d'une montre l'écrou jusqu'en butée, avec une clé plate puis visser du nombre de tours prescrit.

Précontrainte du ressort WP suspension USD Ø48mm	Confort 4 tours
	Standard 6 tours
	Sport 8 tours

Réglage de la compression BASSE vitesse de l'amortisseur

La vis de réglage ① détermine le comportement de l'amortisseur sur les compressions lentes (sensibilité). Tourner la vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Tourner dans le sens des aiguilles d'une montre la vis ①, avec un tournevis, jusqu'en butée puis revenir en arrière du nombre de clics prescrit.

Ne pas desserrer l'écrou 2.

Réglage de compression lente	Confort 20	clicks
	Standard 15	clicks
	Sport 12	clicks

Réglage de la compression HAUTE vitesse de l'amortisseur

La vis de réglage ① détermine le comportement de l'amortisseur sur les compressions rapides (gros chocs). Tourner la vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Tourner la vis ①, avec une clé à douille, dans le sens des aiguilles d'une montre jusqu'en butée puis revenir arrêté du nombre de clicks prescrit.

Ne pas desserrer l'écrou 2

Réglage de compression rapide	Confort 2,5	tours
	Standard 2	tours
	Sport 1,5	tours

Réglage de la détente de l'amortisseur

La vis de réglage ① détermine le comportement de l'amortisseur en détente. Tourner la vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Tourner la vis ① dans le sens des aiguilles d'une montre jusqu'en butée puis revenir de le nombre de clicks prescrit.

Réglage de détente	Confort 15	clics
	Standard 13	clics
	Sport 11	clics

La moto sur trépied

Mesurer la cote R1 entre un point fixe du châssis et l'axe des roues.

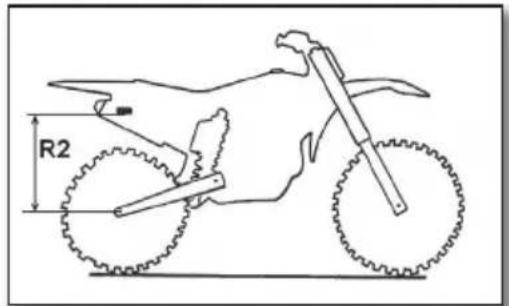

La moto sur ses roues

Mesurer la cote R2 entre le même point fixe du châssis et l'axe des roues. L'enforcement statique est la différence R1-R2.

Si l'enforcement statique n'est pas conforme, régler la précontrainte de l'amortisseur (p.41)

Le pilote sur la moto

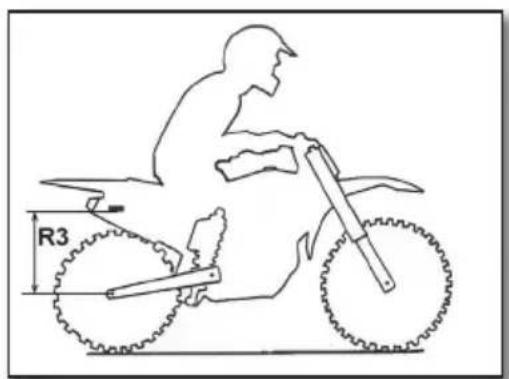

Mesurer la côte R3 entre le même point fixe du châssis et l'axe des roues. L'enforcement en charge est la différence R1-R3.

Enforcement en charge 95mm à 105mm

Si l'enforcement en charge n'est pas conforme, changer le ressort. (p.41)

Modification de la precontrainte de l'amortisseur

Déposer l'amortisseur et le nettoyer (p.50). Desserrer le collier 1.

Desserer / serrer la bague plastique rouge ② selon la valeur d'enfornement à vide mesuré

Indications	Desserrage d'un tour	Augmente de 3mm la valeur de l'enforcement à vide
	Serrage d'un tour	Réduit de 3mm la valeur de l'enforcement à vide

Resserrer le collier (couple de serrage vis : 5Nm) Remonter l'amortisseur (p.51)

Contre l'étrécissement à vide (p.40)

Changer le ressort d'amortisseur

Déposer l'amortisseur et le nettoyer. (p.50)

Choisir et installer un ressort en fonction de votre poids.

Raideur du ressort

Poids du pilote (avec équipement) : 65-75kg 48N/mm

Poids du pilote (avec équipement) : 75-85kg 51N/mm

Poids du pilote (avec équipement) : 85-95kg 54N/mm

Remonter l'amortisseur.

Contrôler l'enfoncement en charge (p.40)

Régler la détente (p.40)

Démontage de la SELLE

Déverrouiller d'un quart de tour dans le sens inverse des aiguilles d'une montre la vis Dzeus 1 de la selle.

Déposer la selle en la tirant vers l'arrière de la moto.

Remontage de la SELLE

Reposer la selle vers l'avant en vous assurant que la gorge 1 est engagée dans le plot 2 du réservoir. Les encoches 3 dans la selle doivent passer dans les languettes de la boucle arrière 4 prévues à cet effet.

Verrouiller la vis Dzeus d'un quart de tour dans le sens des aiguilles d'une montre.

Dépose du filtre à air

Le filtre à air est un élément vital pour le bon fonctionnement de votre moteur. Son entretien est donc primordial.

Un filtre à air encrassé diminue la performance de votre moto, augmente la consommation d'essence et, au pire, des impuretés peuvent passer dans le moteur et provoquer une usure prématurée.

Démonter la selle (p. 36)

Dévisser la vis molette 1.

Sortir le filtre avec son support plastique 2.

Séparer le filtre de son support plastique.

Nettoyage du filtre

Nettoyer la mousse de filtre à air avec un nettoyant liquide spécial et le laisser sécher.

INFO

Ne pas nettoyer le filtre à air à l'aide d'un solvant ou d'essence.

Nettoyant filtre à air Minerva nettoyant filtre

INFO

Ne pas essorer le filtre en le tordant. Le presser seulement. Imprégner le filtre à air d'une huile de filtre

Huile pour filtre Minerva Protect Air

Nettoyer si nécessaire avec un chiffon l'intérieur de la boîte à air.

Remontage du filtre

Repositionner l'élément filtrant sur son support. Veiller à bien l'engager sur les six ergots 1

Applique une pellicule de graisse sur la face avant du contrôle.

Réinstaller le filtre avec son support ennant un soin particulier à son centrage.

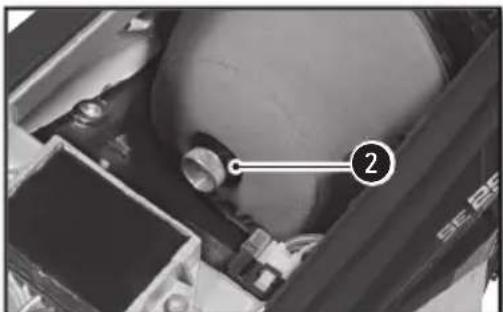

Remonter la vis moletée 2. Vérifier que le filtre à air est bien en place.

Remonter la vis moletée

Démontage du réservoir d'essence

Démonter la selle (p. 42)

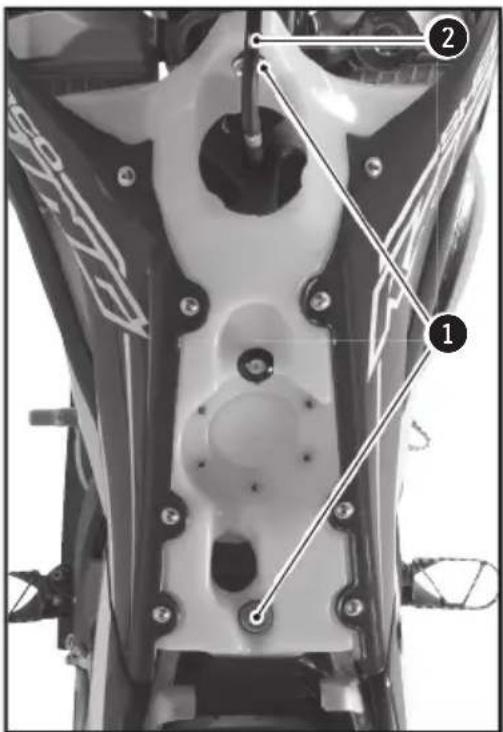

Dévisser les vis ① du réservoir.

Sortir la durite de mise à l'air du Té supérieur de fourche.

Débrancher la durite d'essence du carburateur 3

Attention

Attention, risque de projection d'essence. Ne mettez pas votre visage dans l'axe de la sortie d'essence de la pompe.

Éviter la pénétration d'impuretés dans la durite d'essence. Cela peut conduire à un grippage de l'injecteur.

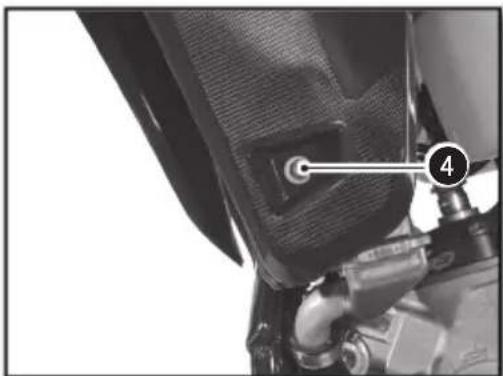

Dévisser les vis ④ des ouïes droite et gauche. Dégager latéralement les deux ouïes des radiateurs et retirer le réservoir vers le haut.

Remontage du réservoir d'essence

S'assurer du bon positionnement du câble de gaz ① et de la durite d'embrayage ②.

Installer le réservoir en écartant les ouïes de radiateur et vérifier qu'aucun câble ou durite ne soit pinçonné.

Vérifier l'ajustement des plaques latérales avec les ouïes de réservoir.

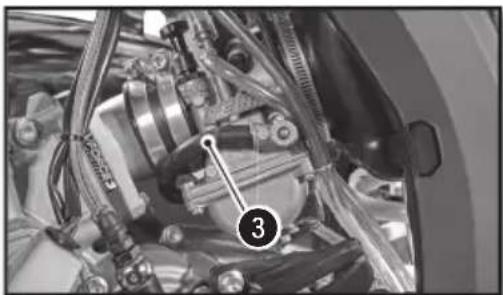

Brancher la durite d'essence au carburateur 3.

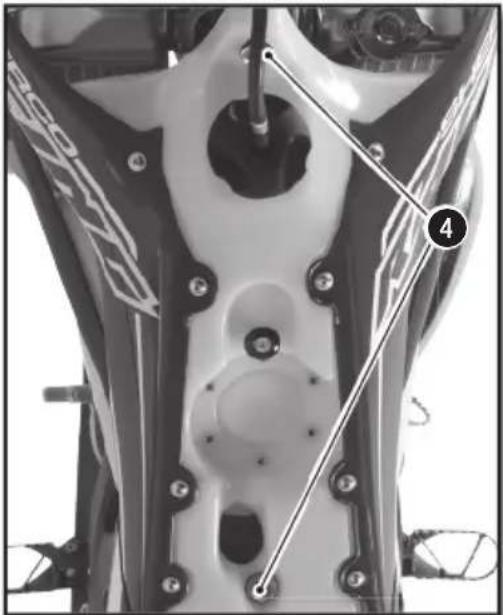

Monter les vis du réservoir avec leur bague en caoutchouc.

Monter les vis des ouies de radiateur

Vis châssis M6 10Nm

Installer la durite de mise à l'air dans le trou du Té supérieur.

Remonter la selle (p.42)

PURGE des BRAS de fourche

Après quelque temps de fonctionnement, l'air s'accumule sous pression dans la fourche.

Toutes les 5 à 10 heures d'utilisation (selon l'intensité), il faut procéder à la purge.

À froid, fourche complètement détendue, desserrer puis resserrer les vis ① sur chaque bouchon de fourche.

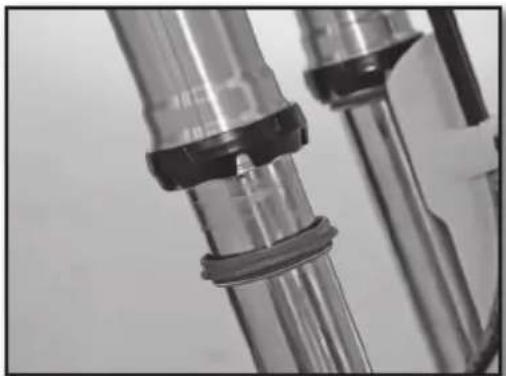

Nettoyage des cache-poussières de fourche

Moto sur trépied.

Démonter la roue avant (p.52)

Démonter les protections de fourche.

Faire glisser les cache-poussières vers le bas.

Nettoyer et lubrifier les cache-poussières et les tube de fourche.

Lubrifiant universel Minerva F4

Remonter les cache-poussières et nettoyer

L'huile superflue.

Remonter les protections de fourche

Remonter la roue avant (p. 52)

Descendre la moto du trépied.

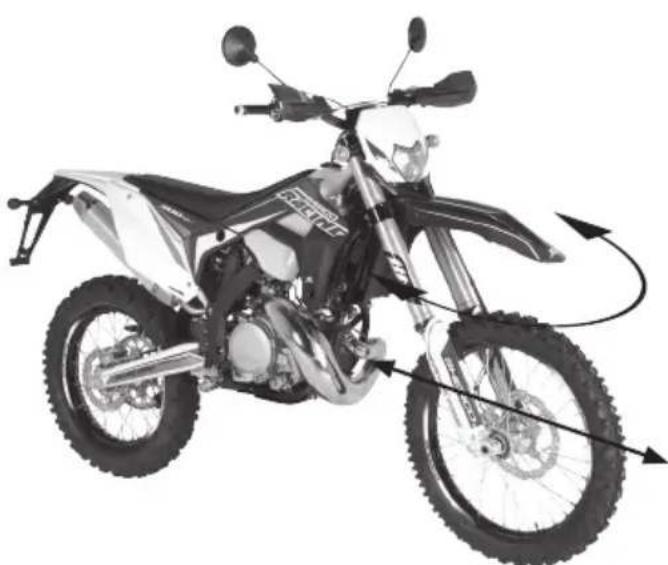

Contrôlé du JEU des roulements de direction

Moto sur trépied.

Exercer un effort d'avant en arrière sur les bras de fourche.

On ne doit sentir aucune jeu dans les roulements de direction.

Faire tourner le guidon de droite à gauche.

On ne doit sentir aucune résistance dans les roulements de direction.

En cas de jeu et/ou de résistance, régler le jeu des roulements et/ou les changer.

Régler le jeu des roulements (p. 47)

Retirer la moto du trépied.

Réglage du JEU des roulements de direction

Moto sur trépied.

Desserer les vis ① et ②

Desserrer l'écrou 3 et le resserrer

Ecrou de direction M20 30Nm
Serrer les vis 1
Vis de tep supérieur de fourche WP	M8x35 17Nm
Serrer la vis 2
Vis de tep supérieur M8x30 17Nm		Loctite®243TM

Contrôler le jeu des roulements de direction (p.46)

Retirer la moto du trépied.

Les roulements doivent être graissés au moins une fois par an avec de la graisse.

Nettoyage de la châine

Nettoyer régulièrement la chaîne augmente considérablement sa durée de vie.

Nettoyer la chaîne et appliquer du lubrifiant pour chaîne

Nettoyant pour chaîne Minerva

Lubrifiant aerosol pour chaîne Minerva Lub' Chain

Contrôle de la tension de chaîne

Moto sur trépied.

Pousser la chaîne vers le haut et mesurer la tension de chaîne comme indiqué sur le schéma.

Tension de chaîne 50mm...53mm

Si la tension de chaîne n'est pas correcte, reportez-vous à l'ajustement de la chaîne. (p.48)

Sinon, retirer la moto du trépied.

Attention

Une mauvaise tension de la chaîne peut provoquer des dégâts mécaniques.

Moteur sur trépied.

Dévisser l'écrou

Dévisser les écrous ②

Dévisser ou visser les vis 3 jusqu'à avoir la tension correcte de la chaîne

Tension de chaîne 50mm...53mm

Contrôler la symétrie des deux côtés à l'aide des marques 4

Visser les vis 5

Serrer l'écrou 6

Écrou axe arrière M24 100Nm

Retirer la moto du trépied.

La pièce glissante 7 est destinée à s'adapter à des chaînes plus longues en la tournant de

La position du levier peut être modifiée en fonction de la physionomie du pilote.

• Tourner la molette dans le sens des aiguilles d'une montre fait se rapprocher le levier.

• Tourner la molette dans le sens inverse des aiguilles d'une montre fait s'éloigner le levier

Garde A ≥3mm

Attention

• Le liquide hydraulique est très corrosif. Il peut être dangereux pour la peau.
• Lire attentivement les recommandations sur l'emballage

Positionner le maître cylindre horizontalement.

• Enlever les deux vis①, le couvercle ② et la membrane ③
• Contrôler le niveau de liquide et le compléter si nécessaire.

Niveau de liquide de frein sous le rebord du bocal.

4mm

Minerva liquide de frein DOT 4

• Reposer le couvercle avec la membrane et les deux vis.

Dépose du SABOT moteur

Retirer les vis ① et retirer le sabot moteur

Démontage de l'amortisseur

Moto sur trépied.

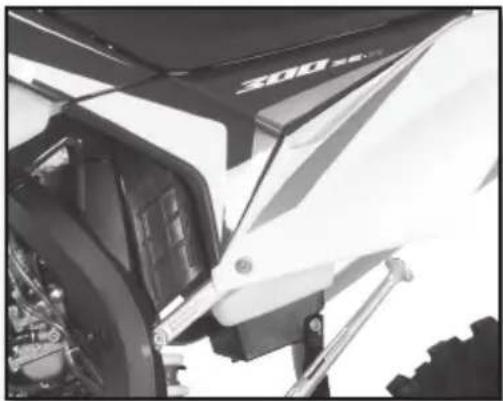

Démonter la plaque latérale droite

Retirer les vis ① et ②. Retirer le silencieux d'échappement.

Attention

Ne pas démonter le silencieux après avoir fait fonctionner la moto. Risque de brûlure important.

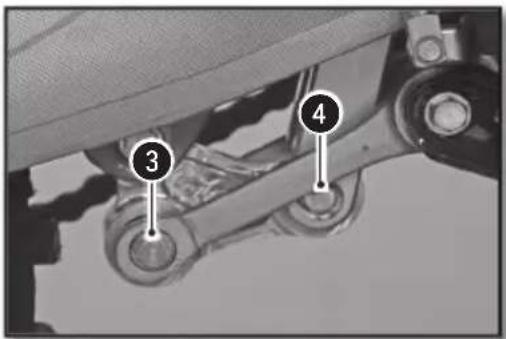

Démonter l'axe 3.

Enlever la vis 4.

Enlever la vis supérieure d'amortisseur.

Retirer l'amortisseur par le haut côté droit.

Remontage de l'amortisseur

Positionner l'amortisseur par le haut.

Mettre la vis supérieure d'amortisseur et serrer.

Vis supérieur d'amortisseur

M10 40Nm Loctite

® 2701

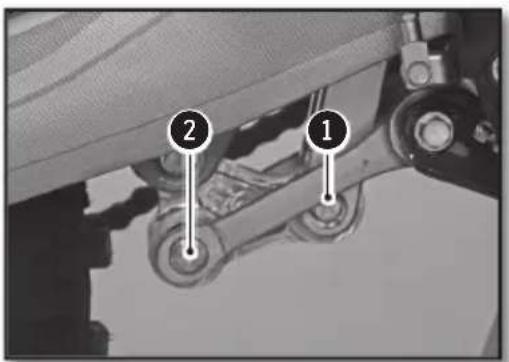

Positionner la biellette delta et la biellette H.

Mettre la vis ① et serrer.

Vis inférieur d'amortisseur

M10 40Nm Loctite

® 2701

Mettre la vis 2 et serrer.

Axe de biellette M12 40Nm

Remonter le pot d'échappement, les ressorts et le 2 silent bloc

Remonter le silencieux arrière et serrer les vis 3 avec les écrous nylstop.

Vis châssis M6 10Nm

Remonter la plaque latérale droite.

Retirer la moto du trépied.

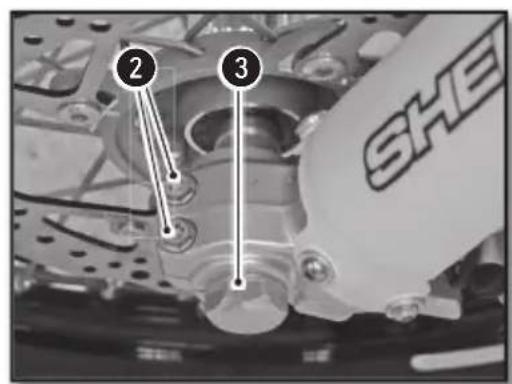

Démontage de la ROUE avant

Moto sur trépied.

Dévisser les deux vis ① et l'écrou ②

Dévisser les deux vis 3

Extraire l'axe par le côté droit.

Enlever la roue de la fourche.

Attention

Ne pas actionner le levier de frein avant quand la roue avant est retirée.

Remontage de la ROUE avant

Vérifier que le disque de frein ne soit pas souillé d'huile ou de graisse. Dans ce cas, nettoyer le disque avec du nettoyant pour freins.

Nettoyant pour freins

Minerva nettoyant et dégraissant freins

Installer l'entretoise 1 sur le côté gauche du moyeu de roue

Installer la roue avant dans la fourche et monter l'axe en l'avant préalablement graissé.

Serrer les vis ②

Vis de pied de fourche M8

12Nm

Mettre l'écrou 3 en place et serrer

Ecrou d'axe de roue avant M20 25Nm

Serrer les vis côté droit de la moto

Vis de pied de fourche M8

12Nm

Actionner plusieurs fois le levier de frein avant jusqu'à ce que les plaquettes touchent le disque.

Retirer la moto du trépied et enfoncer la fourche plusieurs fois.

Démontage de la roue arrière

Installer la moto sur un trépied.

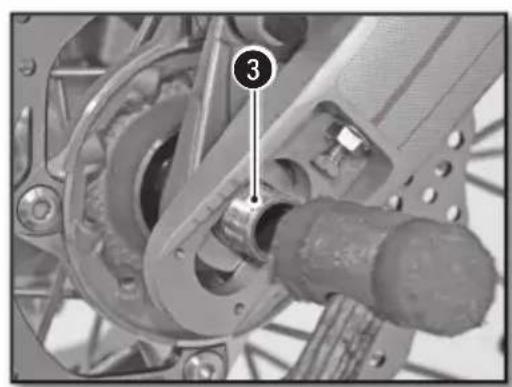

• Dévisser l'écrou et extraire la pièce glissante 2 - Taper l'axe 3 avec un marteau nylon - Sortir l'axe
• Déplacer la roue le plus en avant possible - Extraire la chaîne et la roue.

Attention

Ne pas actionner la pédale de frein arrière quand la roue arrière est retirée.

Remontage de la ROUE arrière

Vérifier que le disque de frein ne soit pas souillé d'huile ou de graisse. Dans ce cas, nettoyer le disque avec du nettoyant pour freins.

Nettoyant pour freins

Minerva nettoyant et dégraissant freins

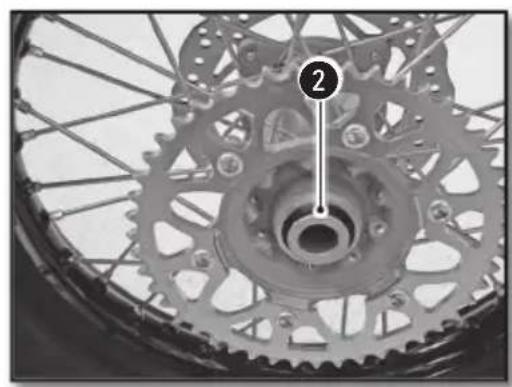

Vérifier que les deux entreprises de roues soient bien en position.

Installer la roue dans le bras et insérer l'axe de roue préalablement graissé.

Monter la chaîne.

Positionner les tendeurs de chaîne ① et installer l'écrou ② mais ne pas serrer.

Contrôler la tension de chaîne (p.47)

Serrer l'écrou 2.

Écrou d'axe de roue arrière M24 100Nm

Actionner plusieurs fois la pédale de frein arrêté avant jusqu'à ce que les plaquettes touchent le disque.

Retirer la moto du trépied.

Contrôle de la pression des pneumatiques

Contrôler régulièrement la pression des pneumatiques avec un manomètre de précision.

• Enlever le bouchon de valve.
• Vérifier la pression d'air quand le pneu est froid. Pression d'air du pneu en utilisation tout terrain

Avant 0,9bar
Arrière 0,9bar

Si la pression n'est pas conforme au tableau ci-dessus :

• Corriger la pression
• Remettre le bouchon de valve.

USURE et dommages

• Contrôler régulièrement la profondeur de la bande de roulement.

Profondeur bande de roulement ≥ 3mm

Si la profondeur est inférieure à la valeur indiquée :

• Changer le pneumatique

Vérifier l'absence de coupures, fentes, clous, objets pointus ou de hernies sur le pneumatique.

Si le pneumatique est endommagé :

• Changer le pneumatique

Vérification de la tension des RAYONS

Ne pas négliger le contrôle et la tension des rayons

Attention

Une bonne tension assure stabilité et sécurité de pilotage.

• Faire une vérification avant et après chaque utilisation de la moto, plus particulièrement si elle est neuve ou en cas de changement de rayons.
• Avec un tournevis, frapper légèrement sur chaque rayon, le son doit être clair.
• S'il est sourd, faire retendre les rayons chez un concessionnaire Sherco

Vérification de la GARDE du FREIN avant à MAIN

Tirer le levier vers le guidon et vérifier la garde A

Garde du levier de frein avant ≥ 3mm

Si la garde ne correspond pas aux indications, suivez les instructions suivantes :

Réglage de la GARDE du LEVIER de FREIN avant

Régler la garde à l'aide de la vis de réglage

• Tourner dans le sens des aiguilles d'une montre pour éloigner le levier
• Tourner dans le sens inverse des aiguilles d'une montre pour rapprocher le levier.

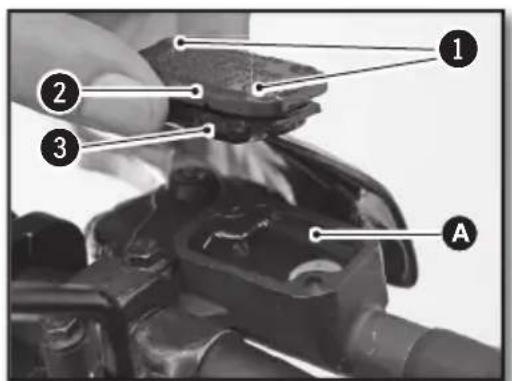

Contrôlé du niveau de liquide FREIN avant

Mettre le bocal en position horizontale.

Vérifier le niveau du liquide au travers du voyant.

S'assurer que le niveau (entre les deux flèches) est le plus proche de la flèche haute.

Si le niveau est inférieur au repère MIN, faire l'appoint de liquide selon les instructions ci-dessous.

Attention

• Le liquide hydraulique est très corrosif.
• Il peut être dangereux pour la peau.
• Lire attentivement les recommandations sur l'emballage
• Devisser les deux vis 1.

Enlever le couvercle 2 avec sa membrane 3.

Remplir le bocal avec du liquide de frein jusqu'au repère A.

Niveau de liquide de frein sous le rebord du bocal.	5mm
Minerva liquide de frein DOT 4

• Reposer la membrane, le couvercle et les deux vis.

Réglage de la position de la pédale de FREIN arrière

La position de la pédale de frein se règle comme suit : débloquer le contre-écrou ① puis visser ou dévisser la vis ② afin de tracer la position désirée.

Serrer l'écrou une fois la pédale réglée

Écrou de butée de pédale de frein M6 10Nm

Vérifier la garde (ci-dessous)

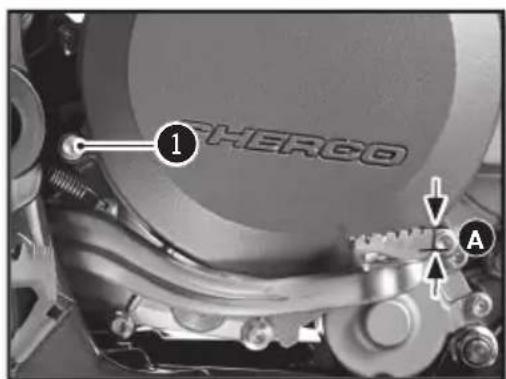

Vérification de la GARDE de la pédale de FREIN arrière

• Décrocher le ressort 1
• Actionner plusieurs fois la pédale

Garde pédale de frein arrière 3mm≥ A≥ 5mm

• Fixer le ressort 1

Si la garde ne correspond pas aux indications, reportez-vous au réglage de la garde. (ci-dessus)

Réglage de la GARDE

• Décrocher le dessort 1
• Desserrer l'écrou et tourner la tige jusqu'à ce que la garde soit correcte.

Garde pédale de frein arrière 3mm ≥ A ≥ 5mm

Bloquer la tige 3 et serrer l'écrou 2.

Écrou 2 M6 10Nm

• Accrocher le desserte 1

Contrôlé du niveau de liquide FREIN arrière

Positionner la moto sur une surface plane.

Vérifier le niveau du liquide au travers du voyant.

S'assurer que le niveau (entre les deux flèches) est le plus proche de la flèche haute.

Si le niveau est inférieur au repère MIN, faire l'appoint de liquide selon les instructions ci-dessous

Complement de liquide de FREIN arrière

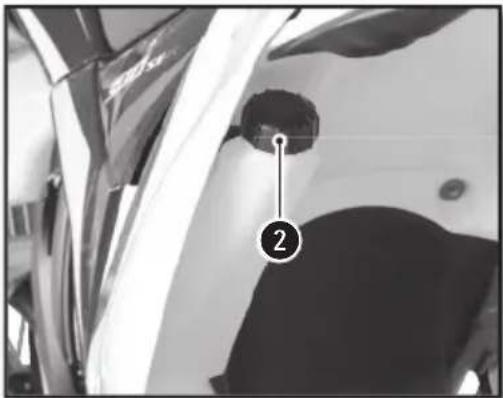

Retirer le bouchon 1 avec sa membrane 2.

Remplir de liquide jusqu'au repère A

Minerva liquide de frein DOT 4

• Reposer la membrane et le couvercle avec son joint. torque.

Démontage des plaquettes de FREIN avant et arrière

• Retirer les clips ① et l'axe ②.
• Retirer les plaquettes de frein.

Ne pas actionner le levier de frein avant ou la pédale de frein arrêté quand les plaquettes sont retirées.

Contrôlé des plaquettes de FREIN avant et arrière

Vérifier l'usure des plaquettes

Épaisseur minimum des plaquettes

A ≥1mm

Si le remplacement est nécessaire, toujours changer les plaquettes par paire.

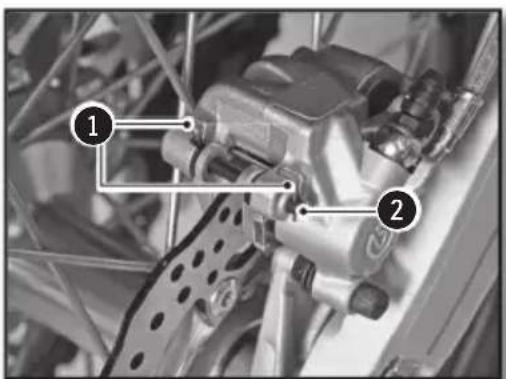

Reemplacement des plaquettes de FREIN avant et arrère

Vérifier que les disques de frein ne soient pas souillés d'huile ou de graisse. Dans ce cas, nettoyer les disques avec du nettoyant pour freins.

Nettoyant pour freins

Minerva nettoyant et dégraissant freins

Freins (suite)

Installer de nouvelles plaquettes

Remonter les deux axes 2 et les clips 1

Vérifier les niveaux de liquide de frein et compléter si nécessaire. (p.56 et 58)

Attention

Ne pas utiliser la moto tant que le levier de frein et la pédale ne sont pas opérationnels. «Pomper» à plusieurs reprises avec le levier/la pédale jusqu'à ce que les plaquettes soient au contact des disques.

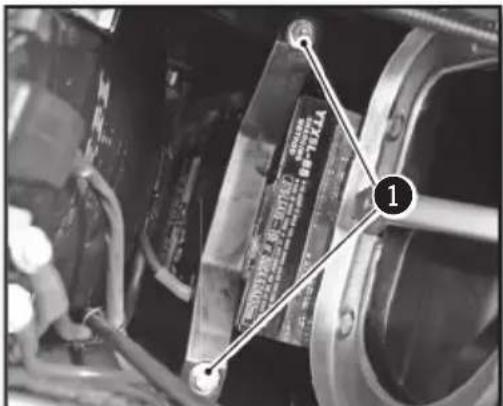

Dépose de la batterie

Désactiver tous les consommateurs et arrêter le moteur.

Attention

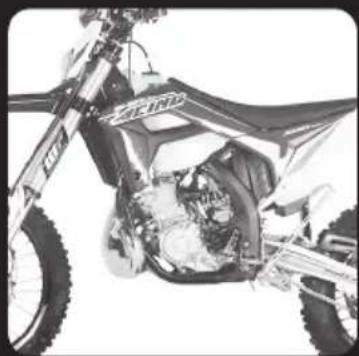

• 250-300 SE (standard): vérifier que le contacteur on/off est sur off.

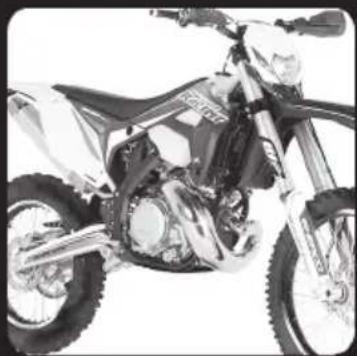

• 250-300 SE/R (racing): vérifier que le contacteur on/off est sur off.

Risque important d'endommagement du CDI.

• Démonter la selle (p.42)
• Démonter le filtre à air (p.42).

La batterie est placée au fond du boîtier de filtre.

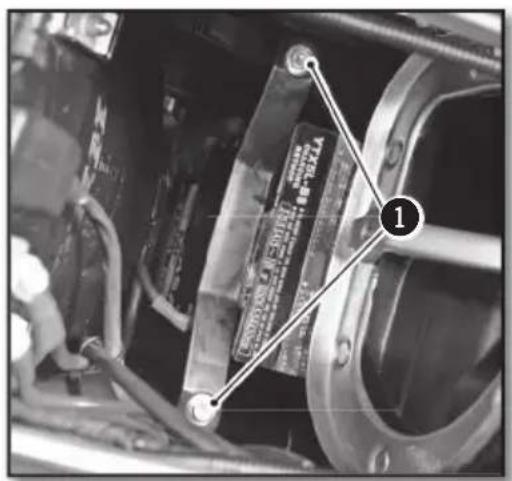

• Démonter les deux vis de la pièce de maintien de la batterie.
• Débrancher le câble négatif ② de la batterie.
• Débrancher le câble positif ③ de la batterie.
• Enlever la batterie par le haut.

CHARGE de la batterie

• Enfiler la batterie dans son logement.
• Connecter le câble positif à la batterie.
• Connecter le câble négatif à la batterie.
• Installer la pièce de maintien en la batterie et serrer les deux vis ①.

Vis châssis M6 10Nm

• Vérifier le positionnement des câbles de batterie pour qu'ils ne gênent pas lors de la manipulation du filtre à air.
• Remonter le filtre à air (p.43).
• Remonter la selle (p.42).

La batterie est de type sans entretien. Si le véhicule reste non utilisé pour une longue période, il est recommandé de déconnecter la batterie et de l'entreposer dans un endroit sec. Dépose de la batterie (p.60)

Vérifier à l'aide d'un voltmètre la tension de la batterie :

Tension battery >12.5V

Si la tension est insuffisante, déposer la batterie et recharger la à l'aide d'un chargeur.

Charge batterie (12V)

0.5A pendant 10 heures ou 5A pendant 30min

Déconnecter le chargeur en fin de charge. Installer la batterie (ci-dessus).

Reempler le fusible général

Démonter la selle (p.42)

Le fusible principal 1 se trouve sur le relais de démarreur.

Retirer le fusible défectueux et le remplacer par un nouveau fusible de même valeur.

Fusible principal 30A

Mettre un nouveau fuseau de réserve dans la boîte à fusibles.

• Remonter la selle (p.42).

Remplacer le fusible de protection faisceau lumiere (250-300 SE/R)

Démonter la selle (p.42)

Le fusible de protection faisceau lumière se trouve ① sous le montant supérieur de la boucle arrière côté droit de la moto.

Retirer le fusible défectueux et le remplacer par un nouveau fusible de même valeur.

Fusible de protection faisceau lumière 15A

• Remonter la selle (p. 42).

Démontage de la PLAQUE PHARE

Mettre le contact sur off.

Dégripper les caoutchoucs droit et gauche 1 de chaque côté de la fourche.

Désengager l'ensemble durite de frein/cable de compteur du guide supérieur et inférieur.

Dégager la plaque phare vers le haut

Débrancher le connecteur ② et détacher la plaque phare

Remontage de la PLAQUE PHARE

Brancher le connecteur électrique.

Engager la plaque phare en s'assurant que les trous ① de la plaque phare soient en place dans les pions ② du garde-boue.

Faire passer l'ensemble durite de frein/cable de compteur dans les guides supérieur et inférieur ③.

Attacher les brides en caoutchoucs.

Contrôler le réglage de la portée du phare (p. 64)

Rempacer l'ampoule de PHARE ou la veilleuse

Déposer la plaque du phare et le phare (p. 62)

Retirer la protection caoutchouc 1

Tourner d'un quart de tour la douille dans le sens contraire des aiguilles d'une montre pour l'extraire du phare.

Appuyer légèrement sur l'ampoule tout en tournant dans le sens inverse des aiguilles d'une montre et l'extraire de la douille.

Mettre en place une nouvelle ampoule 2.

Ampoule de phare S2 12V 35/35W

Revisser la douille avec l'ampoule dans le phare en vissant dans le sens des aiguilles d'une montre.

Repositionner la protection caoutchouc 1

La veilleuse 3 se remplace simplement en retirant la douille du réflecteur.

Veilleuse W5W 12V 5W

Reposer la plaque phare et le phare (ci-dessus)

Régler la portée du PHARE

La portée se règle avec une moto en état de fonctionnement avec son pilote.

Pour régler la portée du phare, visser ou dévisser la vis à la base du phare.

Visser la vis ① augmente la portée du phare.

Dévisser la vis ① diminue la portée du phare.

Remplacer la batterie du compteur (250-300 SE/R)

1. Déposer la plaque phare et le phare (p. 62)
2. Sortir la centrale clignotants ① pour pouvoir accéder aux vis de compteur (250-300 SE/R).
3. Enlever les vis et retirer le compteur en les sortant vers le haut.
4. Débrancher les 3 connecteurs du compteur.

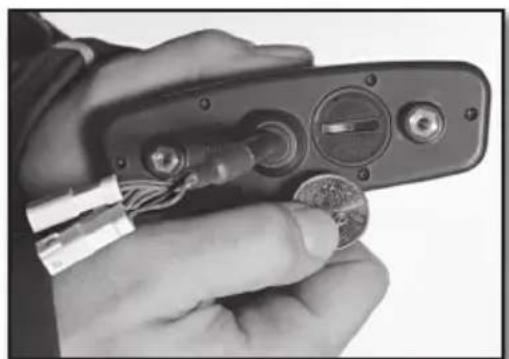

5. Ouvrir le compteur à l'aide d'une pièce.
6. Installer une nouvelle batterie (marquage sur le haut)

Batterie de compteur CR 2032 3V

1. Remonter le capot en prenant garde de ne pas endommager le joint silicone.
2. Vérifier que le compteur fonctionne.
3. Rebrancher les connecteurs du compteur.
4. Réinstaller le compteur sur le support.
5. Visser les vis et remettre la centrale clignotant.
6. Reposer la plaque phare et le phare (p. 63)
7. Régler le compteur (p.19)

LAVAGE de la MOTO remisage de la MOTO

SHERCO vous conseille de laver votre 250-300 SE/R aussi souvent que possible afin de maintenir son bon état de marche et de prolonger sa durée de vie.

1. Boucher la sortie du silencieux d'échappement et le filtre à air (sac plastique + élastique ou un bouchon spécial).
2. Pour dégraisser le moteur, appliquer du dégraissant, nettoyer avec un pinceau puis rincer le moteur avec un tuyau d'arrosage.
3. Laver le reste du véhicule avec de l'eau chaude savonneuse.
4. Bincer à l'eau claire.
5. Sécher avec un peu de chamois ou un chiffon propre et doux.
6. Sécher la chaîne et la lubrifier avec une graisse spéciale chaîne
7. Une fois le nettoyage terminé, enlever les protections du filtre à air et de l'échappement, démarrer le moteur et le laisser tourner quelques minutes au ralenti.

Éviter l'utilisation de matériel à haute pression qui risque de provoquer des infiltrations d'eau dans les roulements, la fourche avant... et qui entraîne des dommages très importants. Utiliser un détergent de force moyenne.

Attention

Pour éviter toutes infiltrations d'eau, respecter une distance minimale de lavage de 20 cm.

Avant d'entreposer le véhicule pendant une longue durée (plus de 2 mois), suivez les instructions suivantes :

1. Laire toute la moto.
2. Vider le réservoir d'essence
3. Démonter la bougie et injecter un spray à l'intérieur du moteur par le trou de la bougie. Remonter la bougie. Bougie démontée, mettre quelques impulsions de démarreur pour recouvrir d'un film protecteur la paroi du cylindre.
4. Déposer la batterie (p.60)
5. Charger la batterie (p.61)
6. Lubrifier tous les câbles à l'aide d'un spray.
7. Caler la moto de façon que les roues ne touchent pas le sol.
8. Protéger la sortie du pot d'échappement avec un sac plastique pour empêcher l'humidité d'entrer.
9. Vaporiser un spray sur les surfaces métalliques non peintes, moteur et cablages électriques.
10. Recouvrir la moto d'une housse respirante

Mise en service apres remisage

Reinstaller la batterie (p. 61)

Remplir le réservoir de carburant.

Effectuer les opérations de graissage et d'entretien (p. 66)

Effectuer un essai sur route.

Plan d'entretien

PLAN DE GRAISSAGE ET D'ENTRETIEN	Après 5 heures	Toutes les 20 heures
MOTEUR
Vidanger l'huile de boîte à vitesse	●	●
Vérifier le fonctionnement et la souplesse des valves et boosters		●
Remplacer bougie (après 50 heures)
Vérifier que les câbles de valves ne sont pas endommagés et bien régés	●	●
CARBURATEUR
Nettoyer le carburateur et vidanger la cuve		●
ACCESSIONS
Vérifier étanchéité circuit de refroidissement	●	●
Vérifier étanchéité et fixation échépendement	●	●
Vérifier état, souplesse et position du cable, régler, graisser	●	●
Vérifier niveau dans maître-cylindre d'embrayage	●	●
Nettoyer filtré à air et boîtier	●	●
Vérifier état et position des fils électriques	●	●
Vérifier fonctionnement circuit électrique (code/phare, stop, clignotants, tímoins, éclairage compteur, klaxon, comodos)	●	●
FREINS
Vérifier niveau liquide de frein, épaisseur des plaquettes, disques	●	●
Vérifier état et étanchéité durites de frein	●
Vérifier état, course à vide pédale et levier de frein, régler	●	●
Vérifier serrage vis circuit de frein et disques	●	●
PARTIE - CYCLE
Vérifier fonctionnement et étanchéité fourche et amortisseur	●	●
Nettoyer les cache-poussière		●
Purger les bras de fourche		●
Vérifier serrage général de la visserie		●
Vérifier / régler les roulements de direction	●	●
ROUES
Vérifier tension des rayons et voile des jantes		●
Vérifier état et pression des pneus	●	●
Vérifier état chaîne, pignon, couronne, guides, tension chaîne	●	●
Graisser la chaîne	●	●
Vérifier le jeu des roulements de roues	●	●
ENTRETIEN ANNUEL
Travaux d'entretien importants commandés pouvant être demandés en supplément	Au moins 1X par an
Fourche	●
Amortisseur	●
Nettoyer et graisser roulements de direction et caches	●
Remplacer la fibre de verre du silencieux	●
Traiter les raccords et contacteurs électriques avec un aérosol Protecteur	●
Remplacer le liquide de l'embrayage hydraulique	●
Remplacer le liquide de frein	●
Vérifications et travaux d'entretien importants à effectuer par le pilote	Avant chaque utilisation	Après chaque utilisation
Niveau d'huile	●
Vérifier niveau liquide de frein	●
Vérifier état des plaquettes de frein	●
Vérifier fonctionnement de l'éclairage	●
Vérifier fonctionnement de l'advertissement sonore	●
Graisser câbles / gaz		●
Purger régulièrement les bras de fourche		●
Sortir régulièrement les cache-poussière, nettoyer		●
Nettoyer chaîne, graisser, vérifier tension, régler si nécessaire		●
Nettoyer filtré à air et boîter		●
Vérifier état des pneus et pression	●
Vérifier niveau liquide de refroidissement	●
Vérifier étanchéité durites d'essence	●
Vérifier état de toutes les commandes	●
Vérifier freinage	●	●
Passer produit anticorrosion Protecteur sur pieces nues (exceptés freins et échéappement)		●
Mettre Protecteur sur contacteur et bouton éclairage		●
Vérifier régulièrement serrage tous écrous, vis, colliers		●

Attention

Vérifier le serrage des vis de votre moto après la première sortie / les premières heures d'utilisation.

En usage compétition, il faut faire la révision des 20 heures après chaque course!

Il ne faut pas dépasser la révision de plus de 2 heures.

Les révisions dans les ateliers Sherco ne remplacent pas les contrôles et l'entretien par le pilote !

Plan d'entretien (suite)

VÉRIFICATIONS ET TRAVAUX D'ENTRETIEN IMPORTANTS DEVANT ÉTRE EFFECTUÉS PAR UN ATELIER SHERCO

Usage compétition	Toutes les 10h	Toutes les 20h	Toutes les 40h	Toutes les 80h
Usage loisir	Toutes les 20h	Toutes les 40h		Toutes les 80h
Contrôler l'usure des disques d'embrayage		● ●	●
Contrôler la longueur des ressorts d'embrayage		● ●	●
Vérifier que la noix d'embrayage ne soit pas marquée			●	●
Vérifier que la cloche d'embrayage ne soit pas marquée			●	●
Contrôler l'usure du cylindre et du piston			●	●
Remplacer le piston			●
Vérifier le fonctionnement du système de valves et boosters et son usure	● ●	●
Contrôler le faux-rond en bout d'embiellage			●	●
Contrôler le roulement du pied de bielle			●	●
Remplacer le roulement de tête de bielle			●	●
Remplacer les roulements de vilebreguin			●	●
Contrôler l'usure totale de la boîte (pignons, roulements, fourchettes)			●	●
Contrôler les lamelles de la boîte à clapet			●	●
Remplacer la laine de roche du silencieux d'échévement	● ●	● ●

Couple de serrage

COUPLES SERRAGE MOTEUR
Bouchon de vidange M16 15Nm
Bougie (appliquer de laGRAisse au cuivre) 15Nm
Vis carter de pompé à eau M6 10Nm
Vis carter d'embrayage M6 10Nm

COUPLES SERRAGE PARTIE CYCLE
Amortisseur à bague plastique M5 5Nm
Autres vis châssis M6 10Nm
Autres vis châssis M8 24Nm
Vis de disque de frein avant/arière M8 24Nm Loctite			® 243TM
Vis de couronne M8 23Nm
Vis de fixation brides de guidon M8 25Nm
Vis de Té supérieur de fourche Sachs	M8 12Nm
Vis de Té supérieur de fourche WP	M8 17Nm
Vis de Té inférieur de fourche Sachs	M8 15Nm
Vis de Té supérieur de fourche WP	M8 12Nm
Vis de Té supérieur	M8 17Nm
Vis de pincement de bas de fourche	M8 12Nm
Vis supports latéraux culasse	M8 25Nm Loctite	® 243TM
Autres vis châssis	M10	40Nm
Vis de fixation de pointets de guidon	M10	40Nm	Loctite® 243TM
Vis amortisseur en haut	M10	40Nm	Loctite® 2701
Vis amortisseur bas	M10	40Nm	Loctite® 2701
Axes moteurs	M10	40Nm
Axes biellettes delta/H	M12	40Nm
Axe de bras oscillant	M16	100Nm
Ecrou de roue avant	M20	25Nm
Ecrou de colonne de direction	M20	30Nm
Ecrou de roue arrière	M24	100Nm

250-300 SE/R

SHERCO

■ FRANÇAIS P. 4 ■ ENGLISH P. 72 ■ ESPAGNOL P. 140

Dépose du sabot moteur 113

Position ON 1. Le moteur peut être démarré.

Position OFF ②. Le moteur est coupé et ne peut pas être démarré.

Description du véhicule. 146

Localisation des numéros de série. 147

Mandos et contrôleurs 148

Manettes de main : levier d'embarquement, de frein avant, Interrupteurs 148

Lever de frein à main

Embogue: Juego (p.184 à p.185)

Rango de régime partiel C:

Désconnecter la connexion électrique 3 de la bombe de gasoline.

Connecter la connexion électrique 3

Dévisser ou visser les vis 3 jusqu'à consigner la tension correcte de la chaîne

Repositionner la protection caoutchouc 1
