Caractéristiques	Détails
Moteur	125 cm³, monocylindre, 2 temps
Puissance	Environ 30 ch
Transmission	Boîte de vitesses à 6 rapports
Suspension avant	Fourche inversée de 48 mm
Suspension arrière	Amortisseur réglable
Freins avant	Disque de 260 mm
Freins arrière	Disque de 240 mm
Poids	Environ 95 kg
Hauteur de selle	910 mm
Capacité du réservoir	7 litres
Type de carburant	Essence 2 temps
Utilisation recommandée	Enduro, tout-terrain
Entretien	Changement d'huile tous les 500 km, vérification des freins régulièrement
Sécurité	Équipement de protection recommandé (casque, gants, bottes)
Garantie	2 ans

FOIRE AUX QUESTIONS - 125 SER (2018) Sherco

Comment démarrer ma Sherco 125 SER ?

Assurez-vous que le réservoir de carburant est plein, que l'interrupteur d'allumage est en position ON et que la béquille est relevée. Appuyez sur le bouton de démarrage ou utilisez le kick si nécessaire.

Que faire si ma moto ne démarre pas ?

Vérifiez la batterie, le niveau de carburant, et assurez-vous que le coupe-circuit n'est pas activé. Si le problème persiste, consultez un technicien.

Comment vérifier la pression des pneus ?

Utilisez un manomètre pour mesurer la pression des pneus. La pression recommandée est généralement indiquée dans le manuel d'utilisation. Ajustez si nécessaire.

Comment changer l'huile moteur ?

Vidangez l'huile usagée à l'aide d'un bac de récupération, remplacez le filtre à huile si nécessaire, puis ajoutez de l'huile neuve selon les spécifications du fabricant.

Quels types de carburant sont recommandés pour la Sherco 125 SER ?

Utilisez de l'essence sans plomb avec un indice d'octane minimum de 95. Évitez les carburants contenant des additifs corrosifs.

Que faire en cas de fuite de liquide ?

Identifiez la source de la fuite (huile, liquide de refroidissement, carburant) et réparez-la immédiatement. Si vous n'êtes pas sûr, consultez un professionnel.

Comment entretenir la chaîne ?

Nettoyez la chaîne avec un nettoyant spécifique, lubrifiez-la avec un lubrifiant de chaîne approprié et vérifiez la tension selon les recommandations du manuel.

Quand devrais-je faire la révision de ma moto ?

Suivez le calendrier d'entretien recommandé dans le manuel d'utilisation. En général, une révision complète est conseillée tous les 500 km ou tous les 6 mois.

Comment ajuster les suspensions ?

Utilisez les réglages de précharge et de compression situés sur les fourches et l'amortisseur arrière pour adapter la suspension à votre poids et à votre style de conduite.

Quelles sont les spécifications des freins ?

Les freins avant et arrière utilisent un système à disque. Vérifiez régulièrement l'état des plaquettes et du niveau de liquide de frein.

MODE D'EMPLOI 125 SER (2018) Sherco

Désire vous remercier de la confiance que vous lui avec témoignée en achetant un de ses produits.

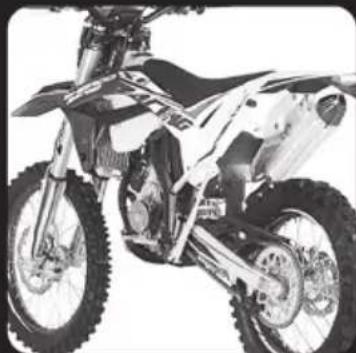

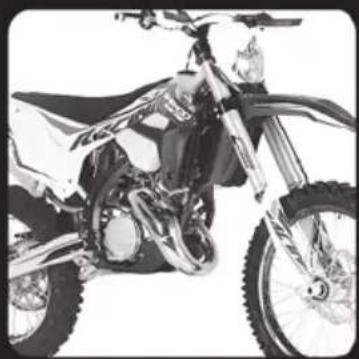

Vous voici propriétaire d'une SHERCO 125 SE/R. Tous les plaisirs de la conduite vous sont promis si vous suivez les conseils et instructions que SHERCO a consigné dans ce manuel, ainsi que le respect de la législation routière.
■ Ce manuel explique le fonctionnement, l'inspection, l'entretien de base et la mise au point de votre SHERCO. Si vous avez des questions à poser à propos de ce manuel ou de votre machine, vous doivent prendre contact avec votre concessionnaire SHERCO : www.sherco.com / rubrique “Réseau”
■ Prenez soit de dire attentivement et dans son intégrality ce manuel avant d'utiliser votre machine.
■ Afin de conserver votre SHERCO dans un parfait état, pendant de nombreuses années, assurez-lui tous les soins et entretiens décrits dans le manuel.

(Le vehicule que vous avez acheté peut être légèrement différent du vehicule presenté dans ce manuel.)

SHERCO se réserve le droit de faire toutes modifications sans préavis

Enregistrement des numéroes de série

Enregister dans leurs emplacements respectifs les numeros de série du vehicule

Cachet concessionnaire

Numero de cadre (p.11)

Type et numero du moteur (p.11)

SOMMAIRE

a c t e r i s t i q u e s t e q u i n e s . 6

Description du vehicule. 10

Emplacement des numérodesérie 11

Organes de commandes et de contrôle 12

Commande aux mains :

levier d'embrayage, de frein avant, commodos 12

Commande aux pieds :

selecteur de vitesse, bequille, frein arriere 15

Tableau de bord, compteur

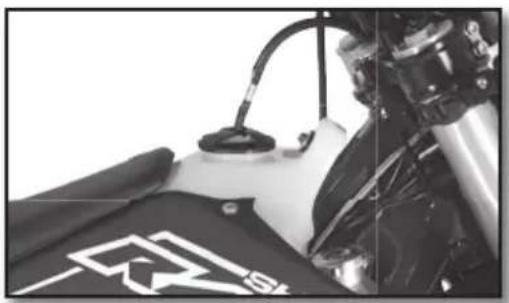

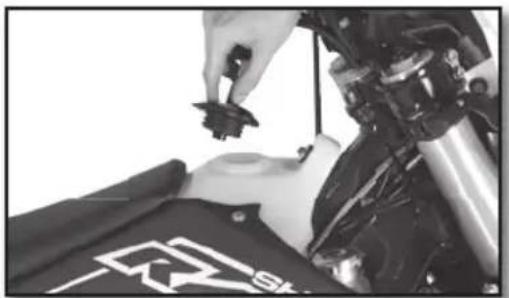

Ouverture /fermeture réservoir de carburant. 20

Conduite 22

Consigne de sécurité 23

Système de refroidissement. 24

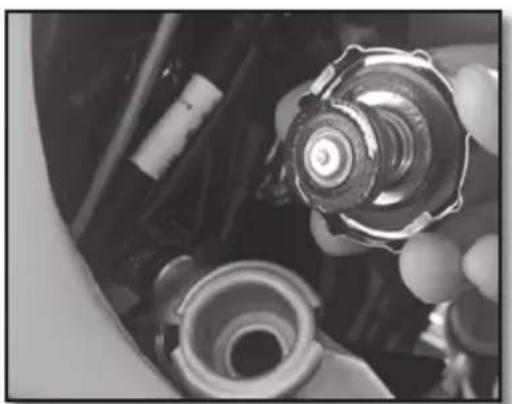

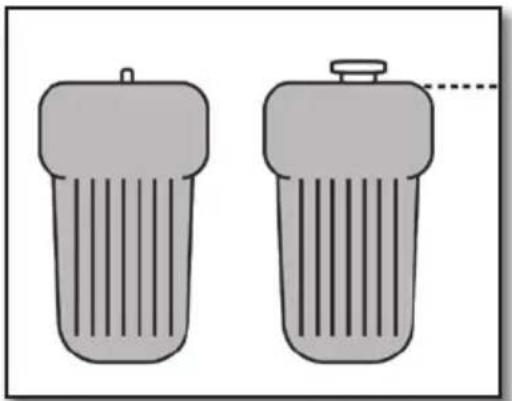

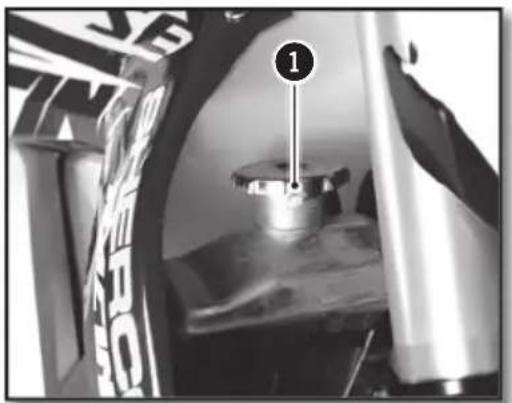

Contrôle du niveau de liquide de refroidissement. 24

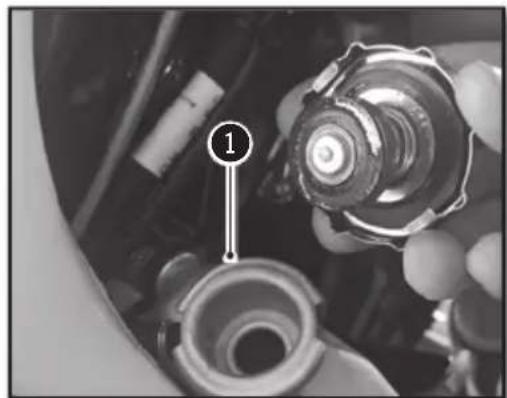

Vidange du liquide de refroidissement 25

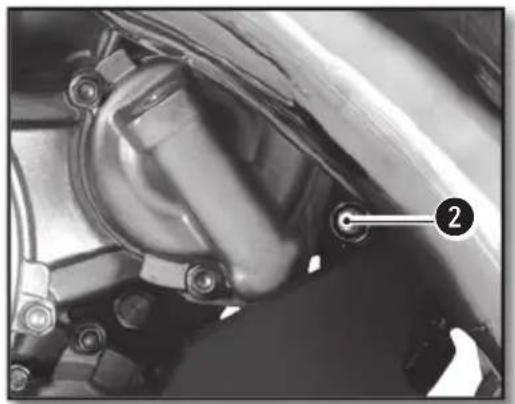

Remplissage du liquide de refroidissement. 26

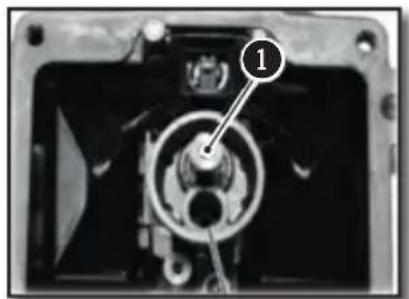

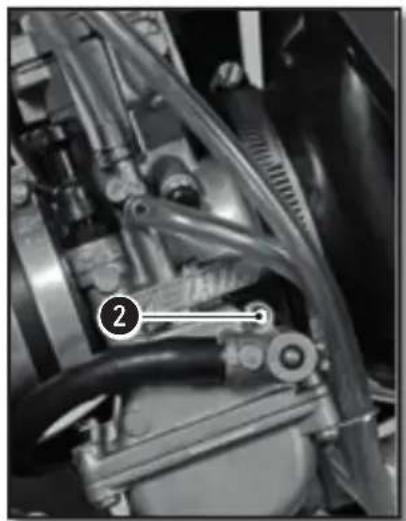

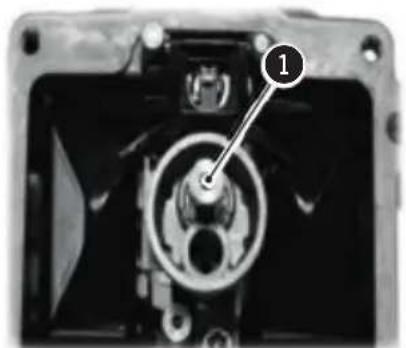

Réglage moteur 27

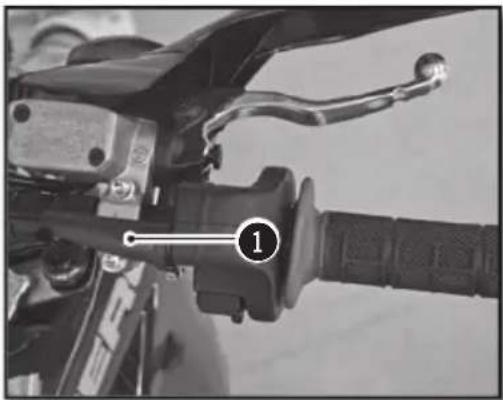

Contrôler le jeu du cable d'accéléateur 27

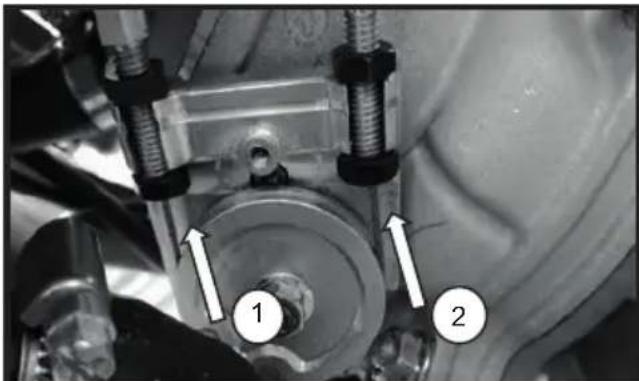

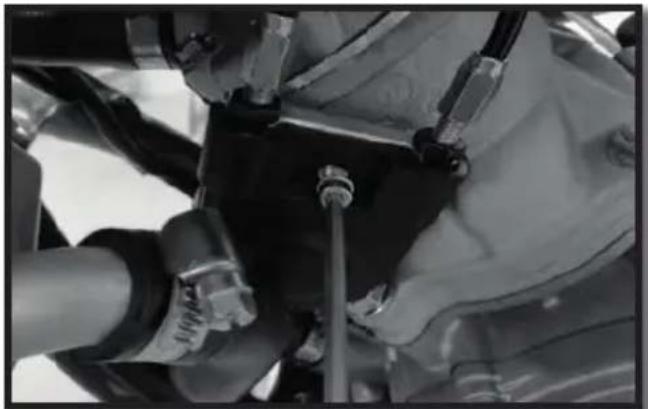

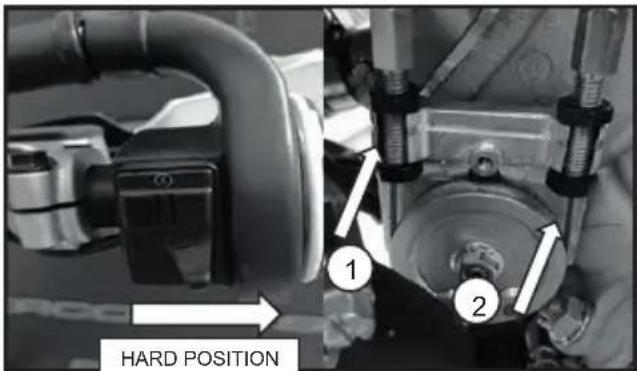

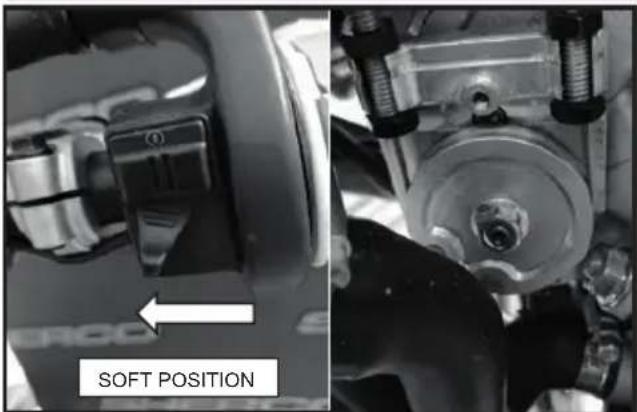

Réglage des valves d'échéancement 28

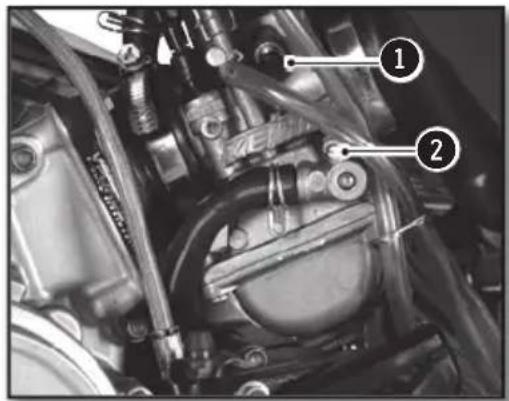

Régler le régime de ralenti 29

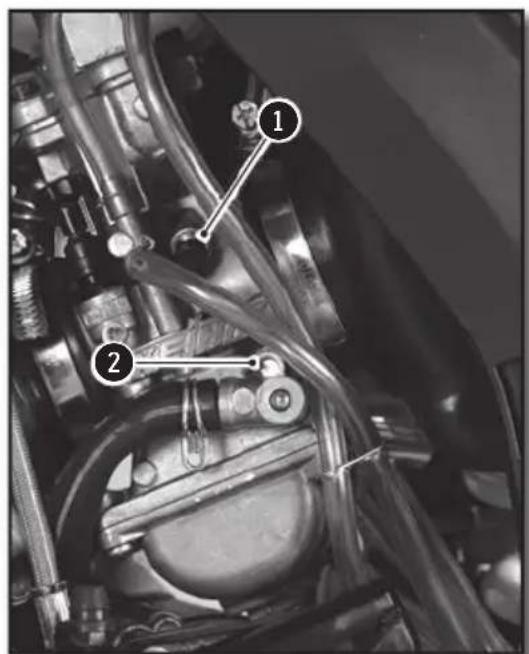

Réglage de la carburation 29

Tableau de réglage carburation SE-R 125.31

Entretien moteur 32

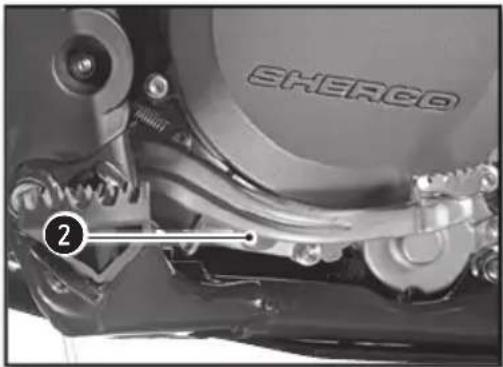

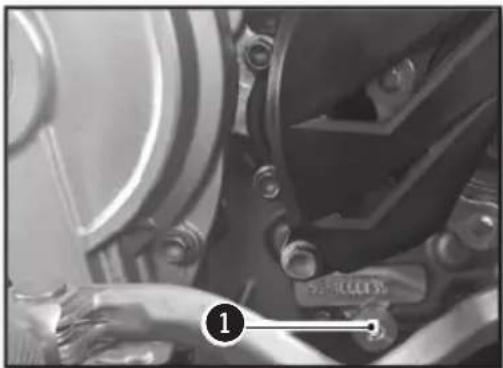

Vidange huié de boite à vitesse 32

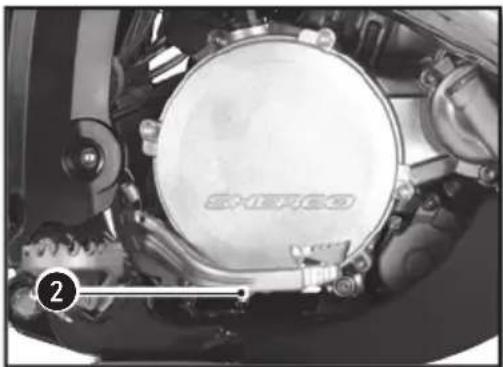

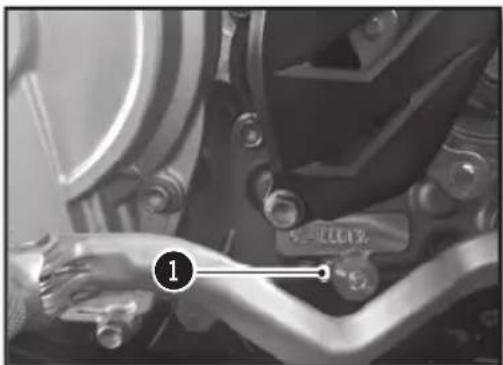

Remplissage d'huile de boite a vitesse 32

Réglage partie cycle 34

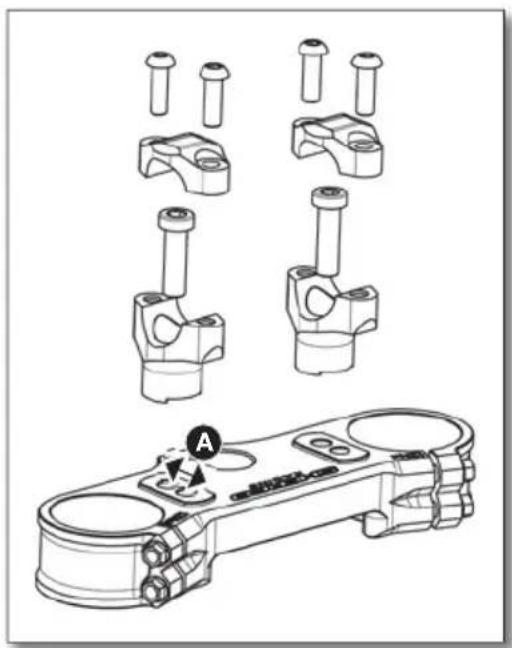

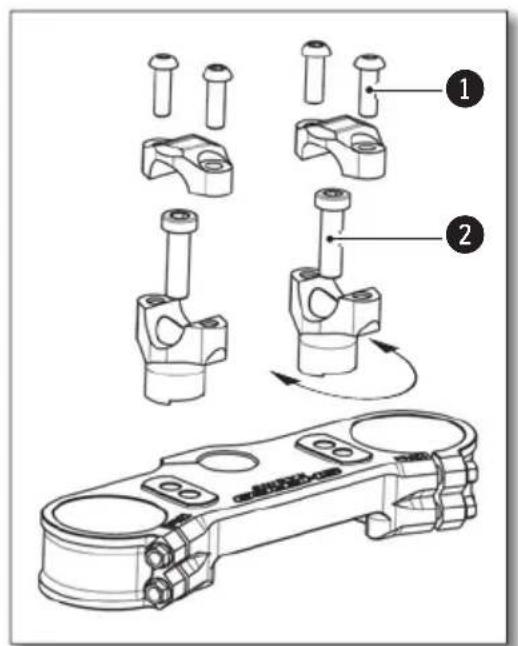

Position du guidon 34

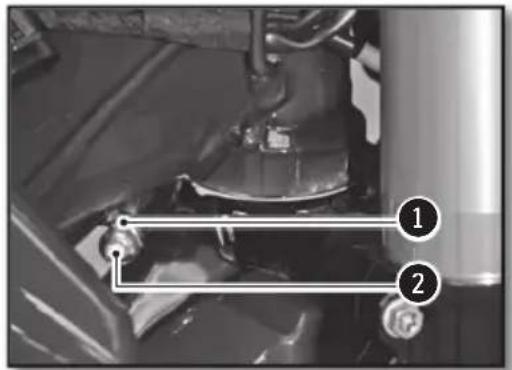

Réglage des butées de direction 35

Réglage de base de la partie cycle en fonction

du pilote 35

Fourche (XPLOR) 36

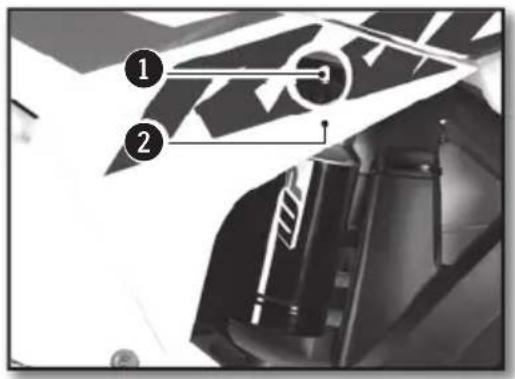

Réglage de la compression basse vitesse

de I'amortisseur. 37

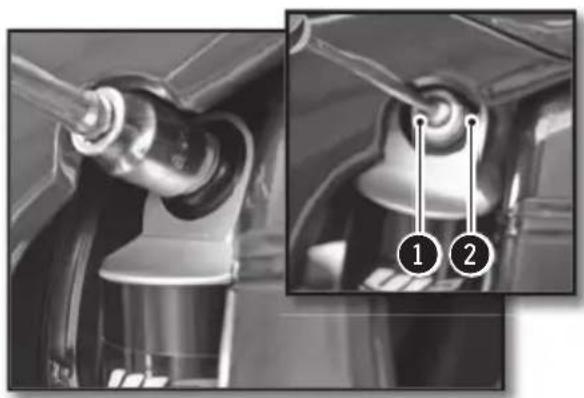

Réglage de la compression haute vitesse

de I'amortisseur. 37

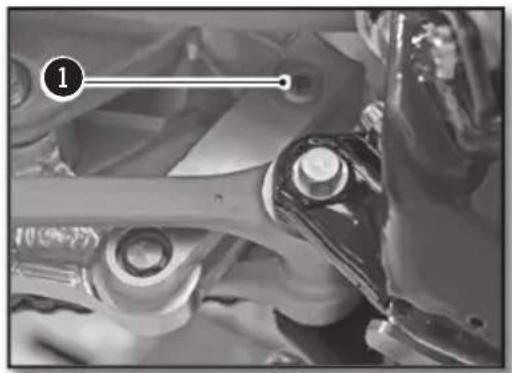

Réglage de la détente de l'amortisseur 38

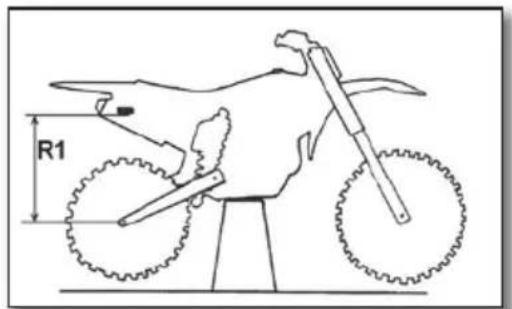

Contrôle de l'enforcement à vide de l'amortisseur. 38

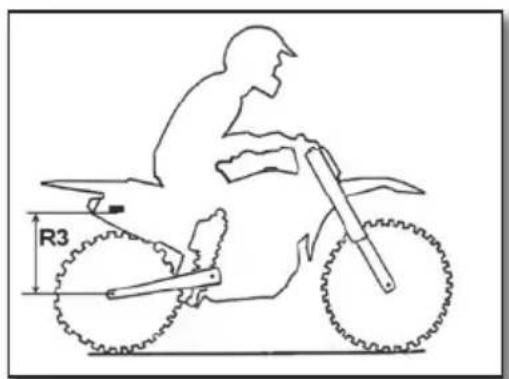

Contrôle de l'enforcement en charge de l'amortisseur....38

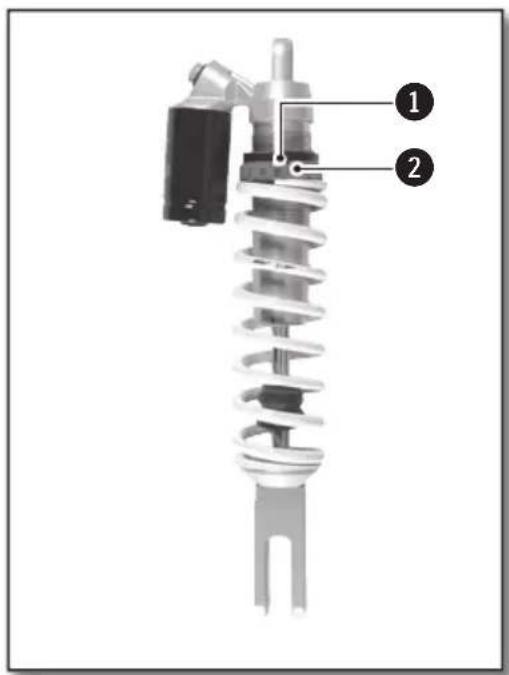

Modification de la precontrainte de l'amortisseur 39

Changer le ressort d'amortisseur 39

Entretien partie cycle 40

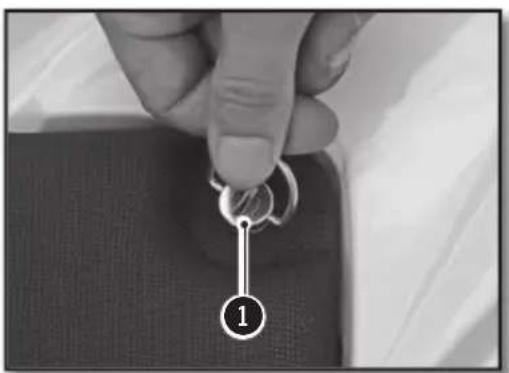

Démontage de la selle 40

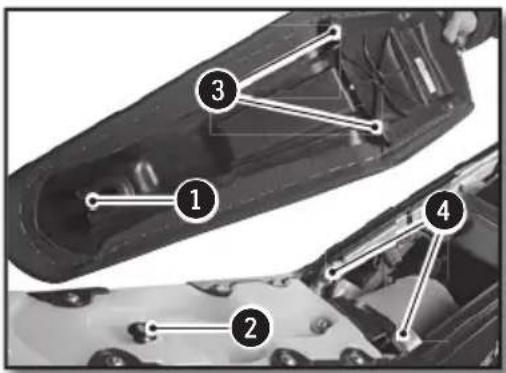

Remontage de la selle. 40

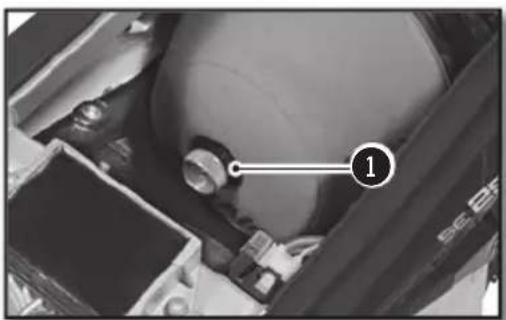

Dépose du filtré à air 40

Nettoyage du filtré 41

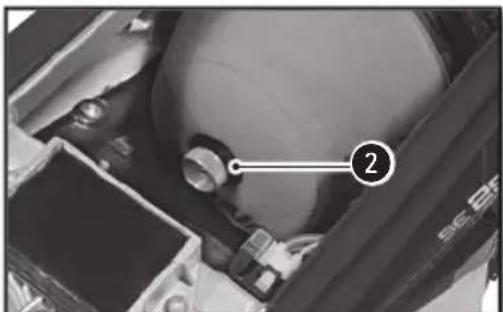

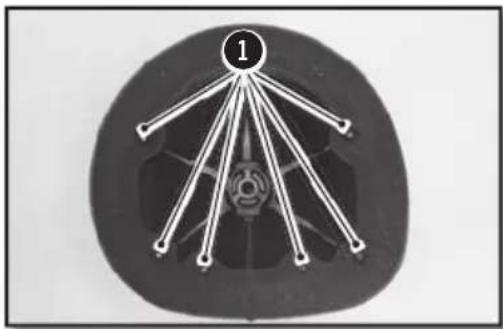

Remontage du filtré 41

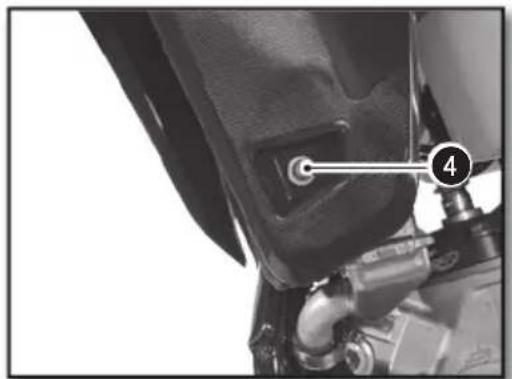

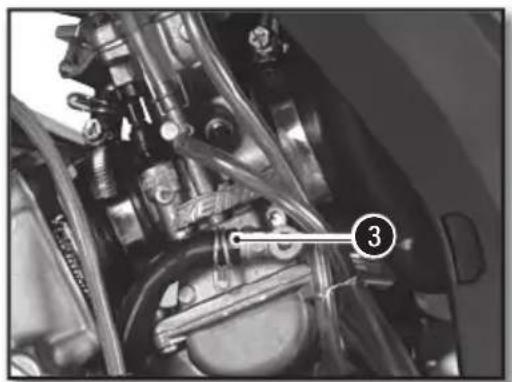

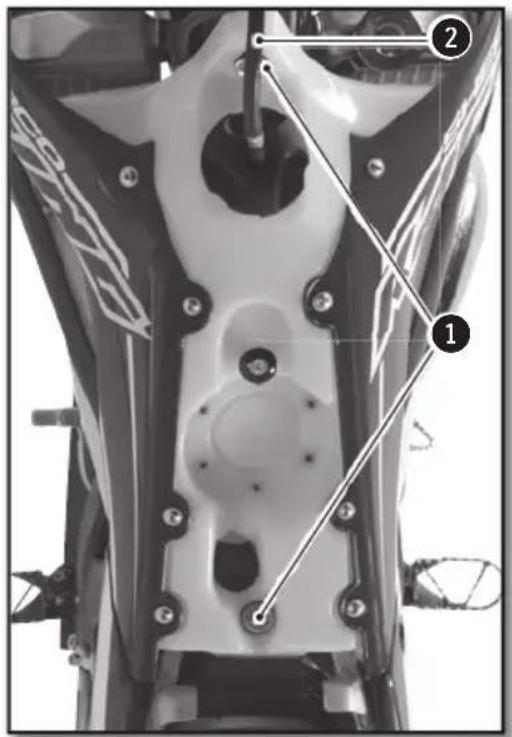

Démontage du réservoir d'essence 42

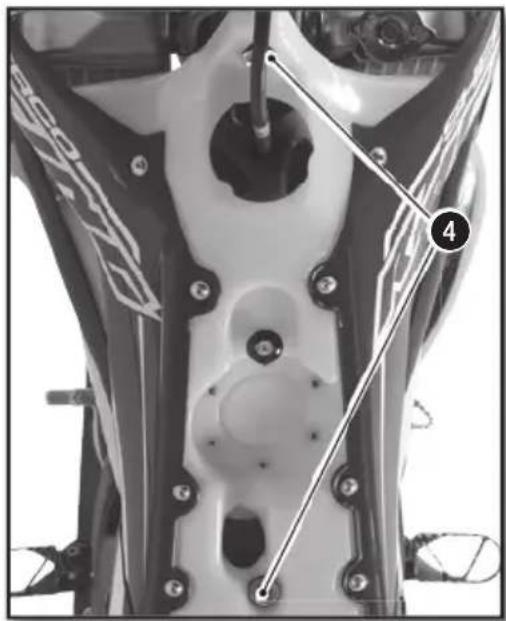

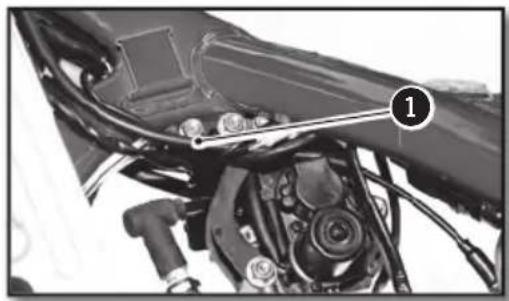

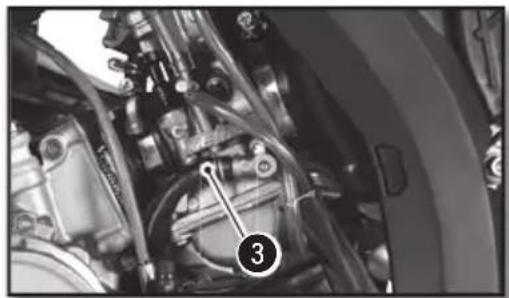

Remontage du réservoir d'essence 43

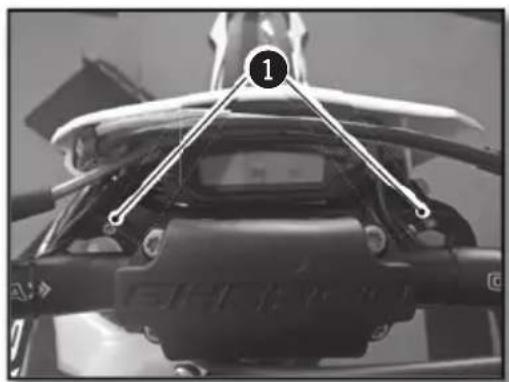

Purge des bras de fourche 43

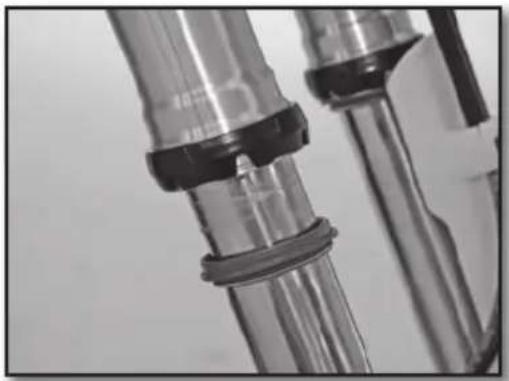

Nettoyage des cache - poussieres de fourche 44

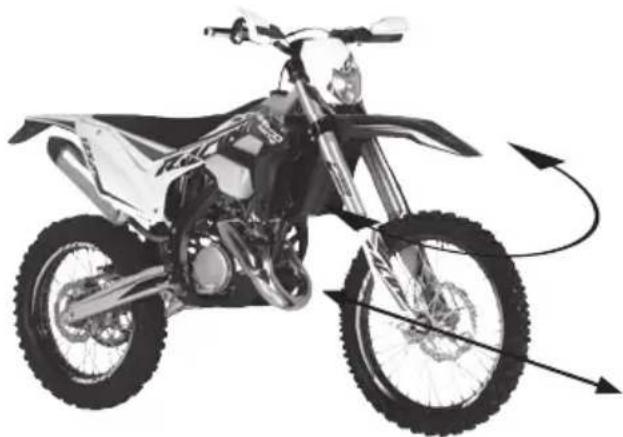

Contrôle du jeu des roulements de direction. 44

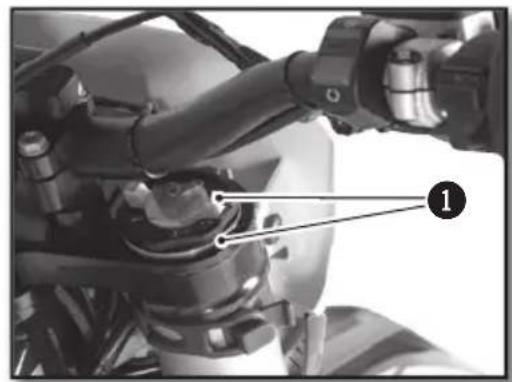

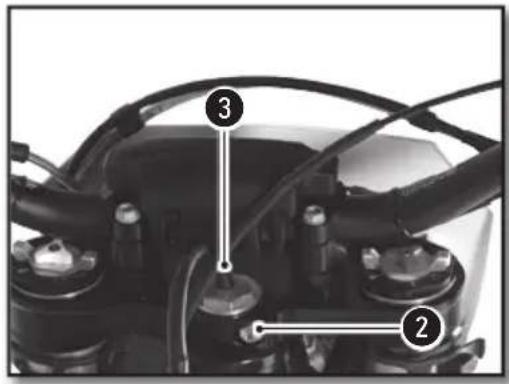

Réglage du jeu des roulements de direction 45

Nettoyage de la chaine. 45

Contrôle de la tension de chaîne 45

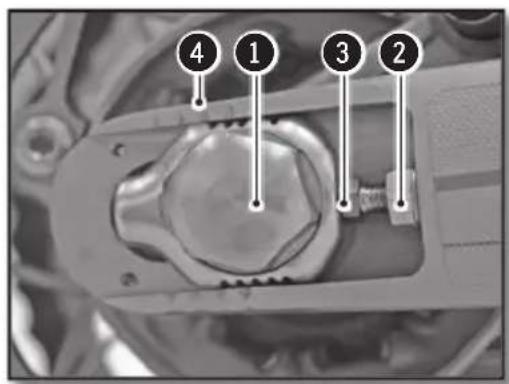

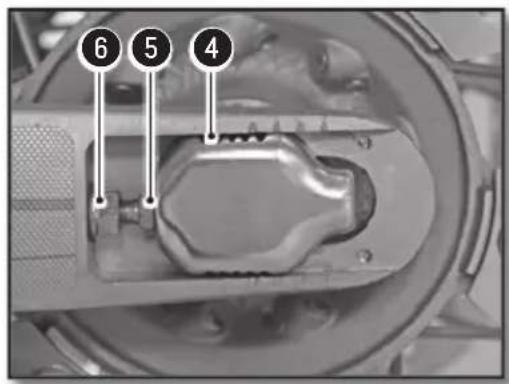

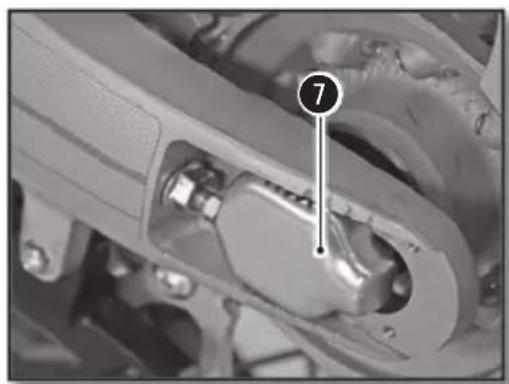

Ajustement de la tension de chaine 46

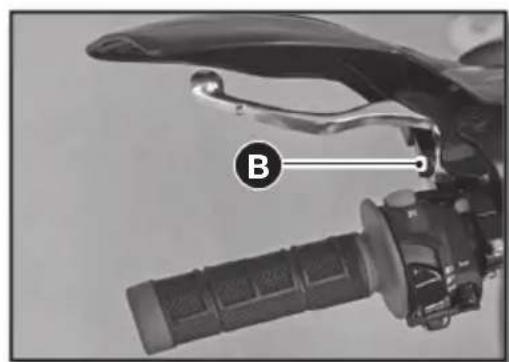

Réglage embrayage 46

Contrôle niveau de liquide embrayage. 47

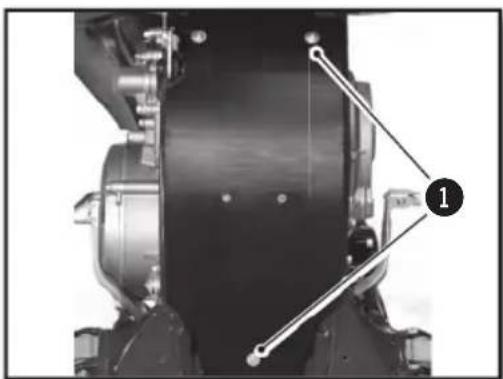

Dépose du sabot moteur 47

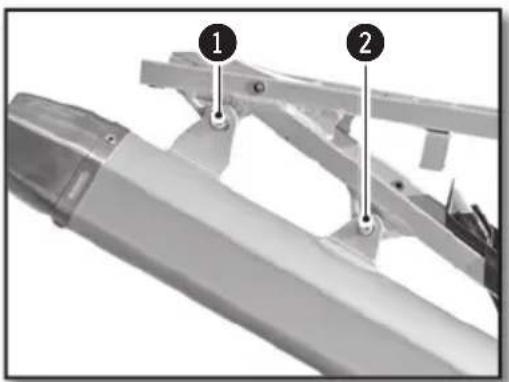

Démontage de l'amortisseur. 48

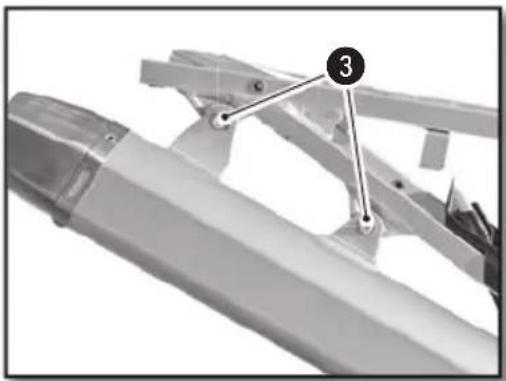

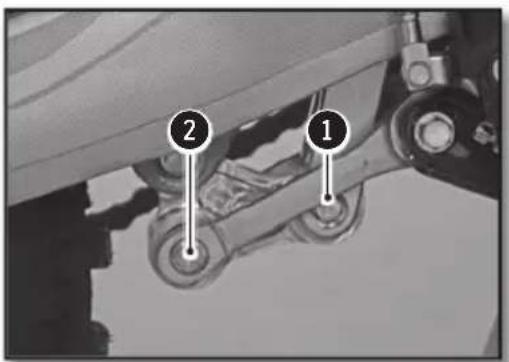

Remontage de I'amortisseur 49

Roues, pneus 50

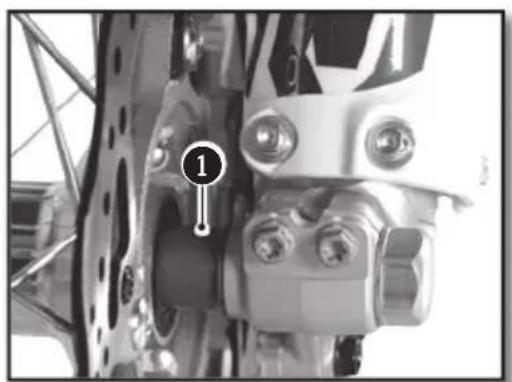

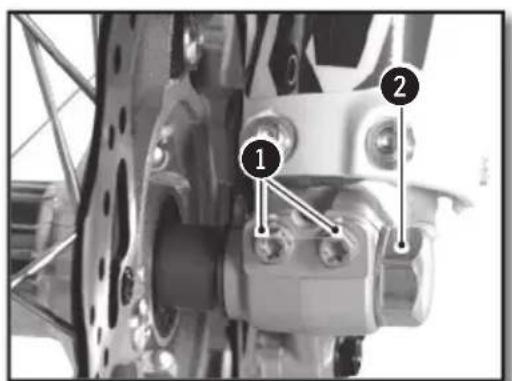

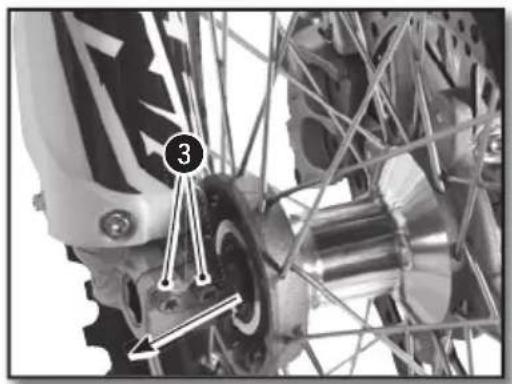

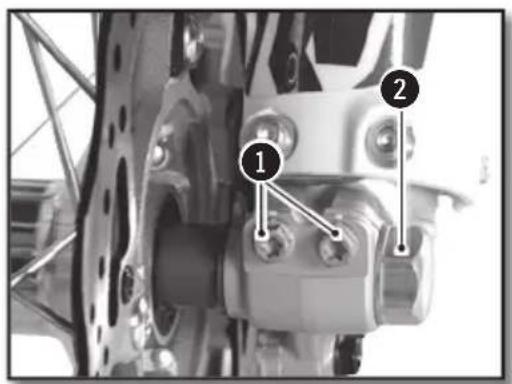

Démontage de la roue avant. 50

Remontage de la roue avant. 50

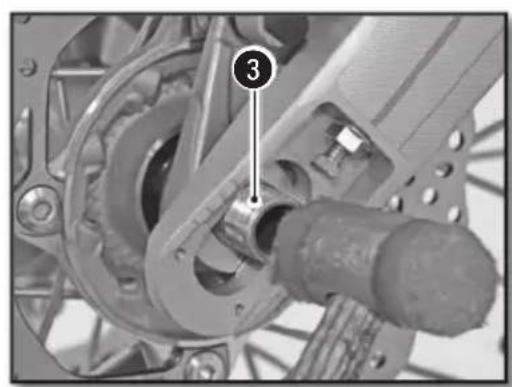

Démontage de la roue arrière 51

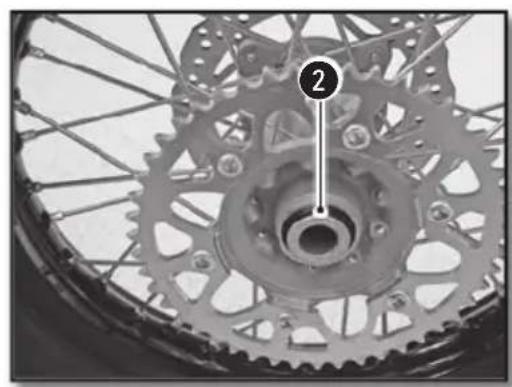

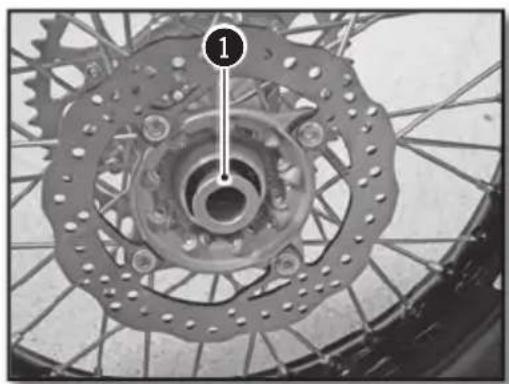

Remontage de la roue arriere 51

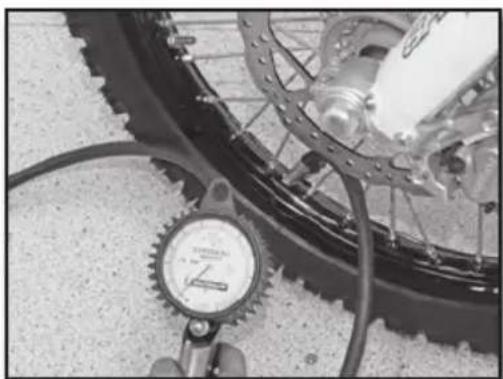

Contrôle de la pression des pneumatiques 52

Usure et dommages. 53

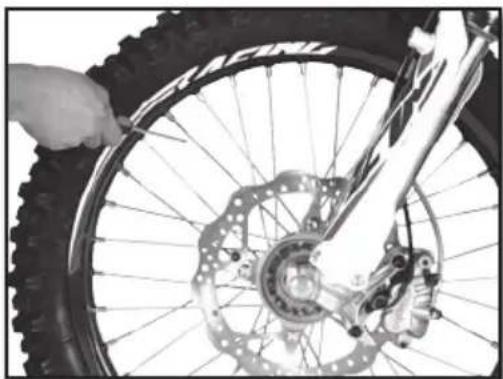

Vérification de la tension des rayons 53

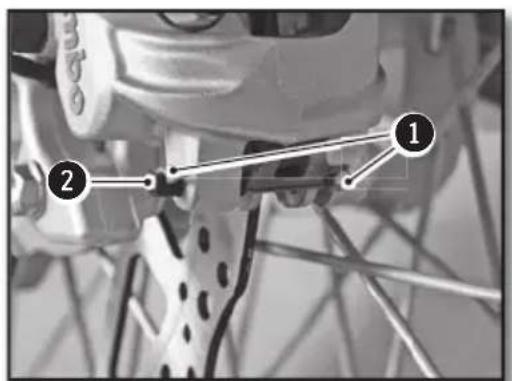

Freins. 54

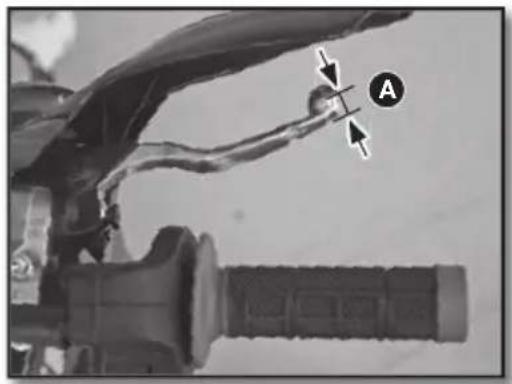

Vérification de la garde du frein avant à main. 54

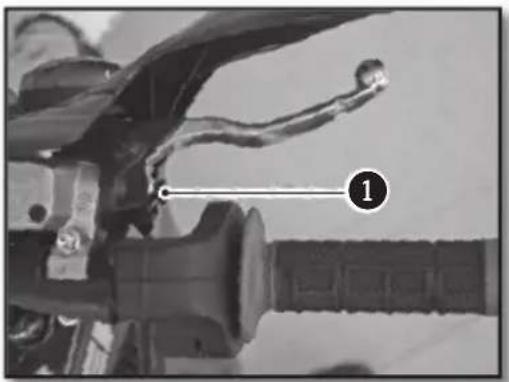

Réglage de la garde du levier de frein avant. 54

Contrôle du niveau de liquide frein avant. 54

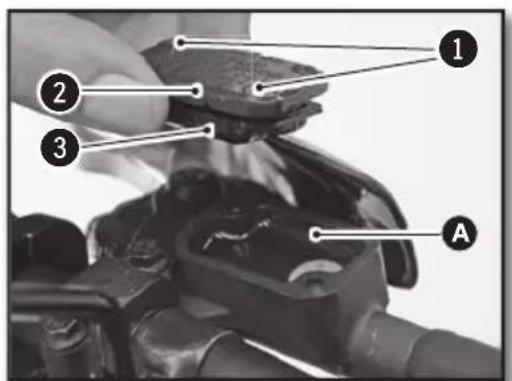

Complément de liquide de frein avant 55

Réglage de la position de la pédale de frein arrêté 55

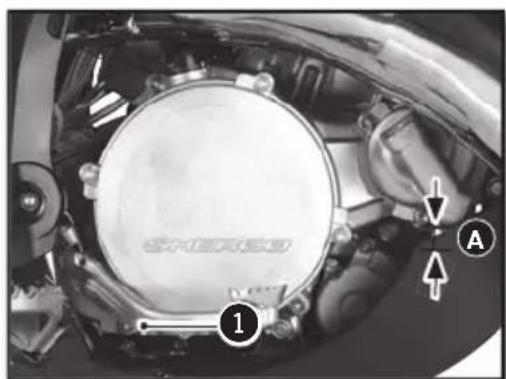

Vérification de la garde de la pedale de frein arrêt 55

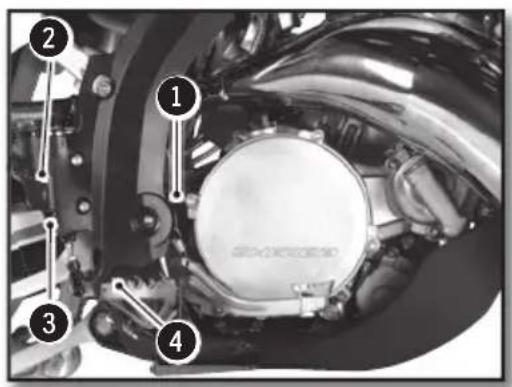

Réglage de la garde 56

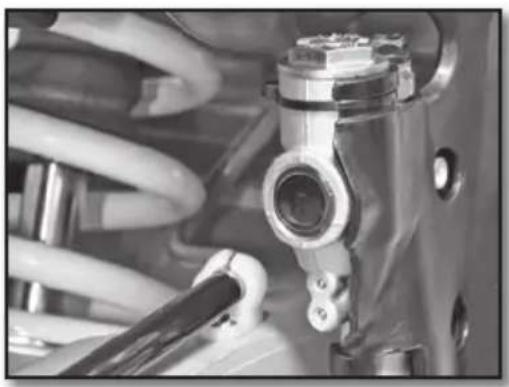

Contrôle du niveau de liquide frein arrêté 56

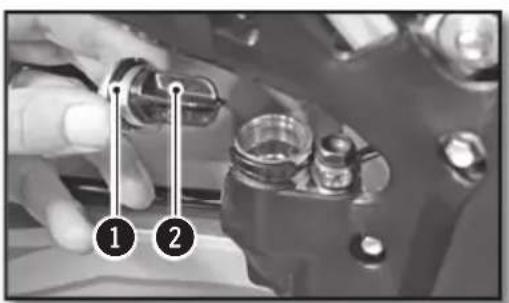

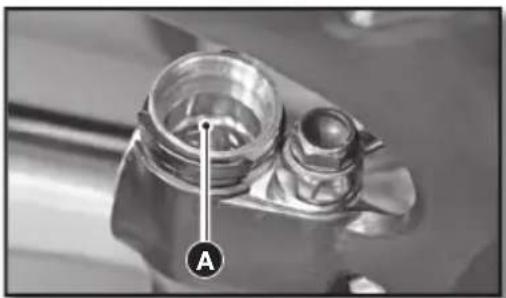

Complément de liquide de frein arrriere 56

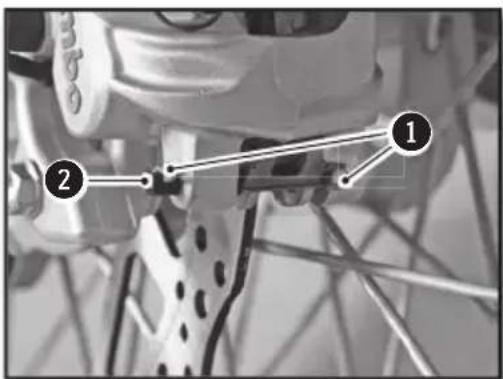

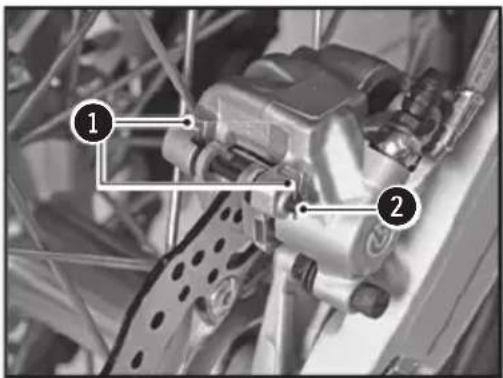

Démontage des plaquettes de frein avant et arrêté........57

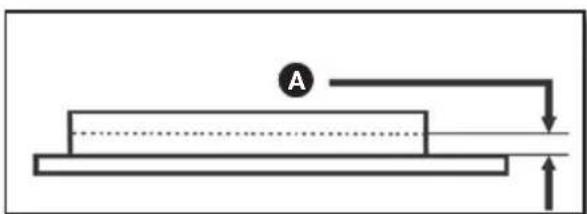

Contrôle des plaquettes de frein avant et arrière.57

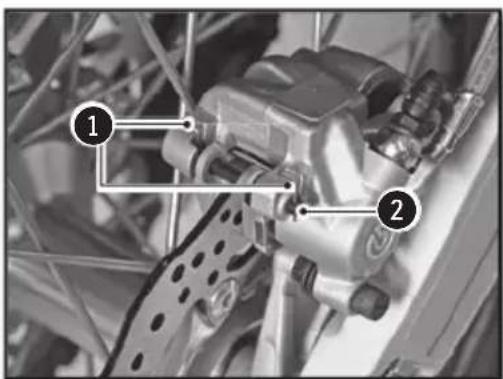

Remplacement des plaquettes de frein avant et arriere 57

Entretien circuit électrique. 58

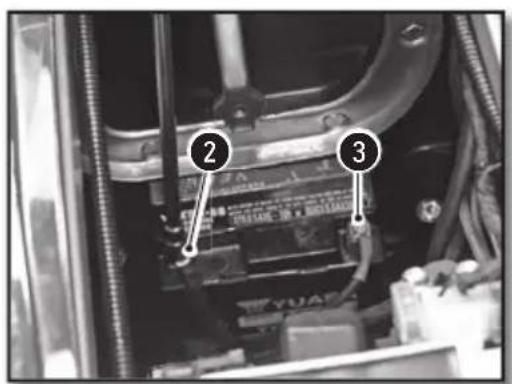

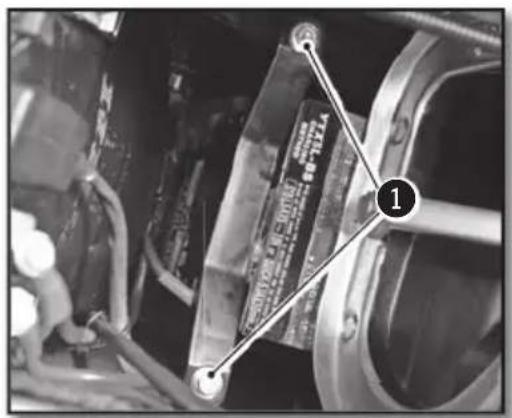

Dépose de la batterie 58

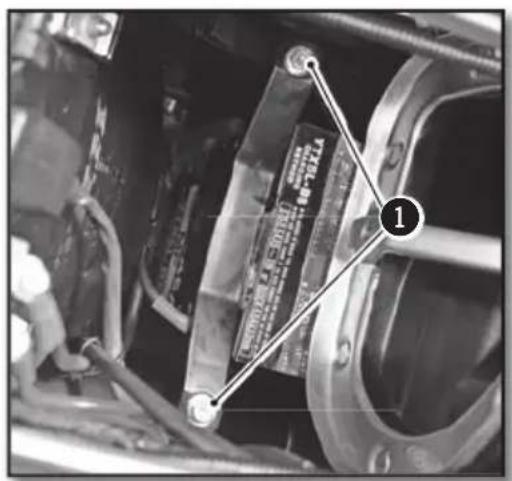

Repose de la batterie 59

Charge de la batterie 59

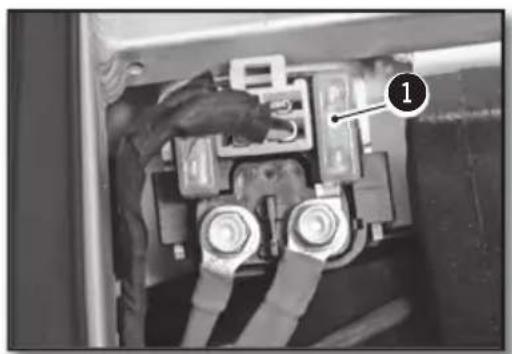

Remplacer le fusible general 60

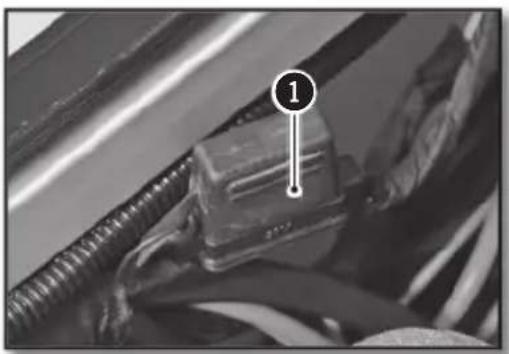

Remplacer le fusible de protection faisceau lumière

(125 SE/R) 60

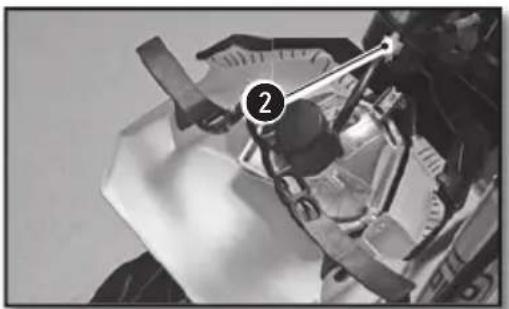

Démontage de la plaque phare. 60

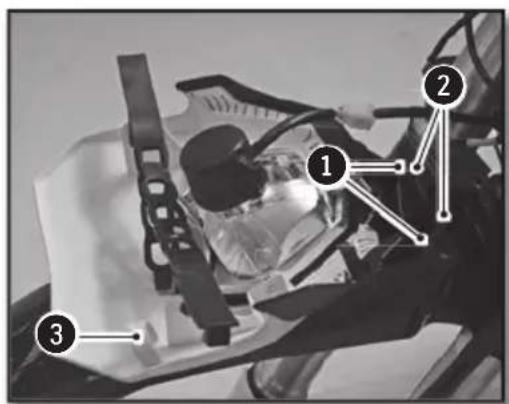

Remontage de la plaque phare. 61

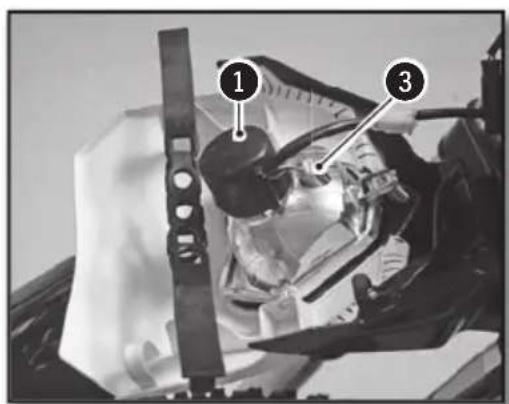

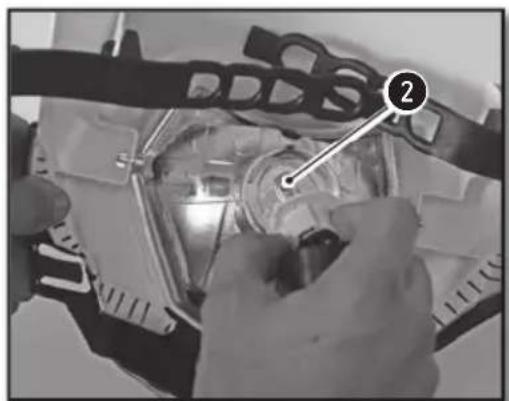

Remplacer I'ampoule de phare ou la veilleuse. 61

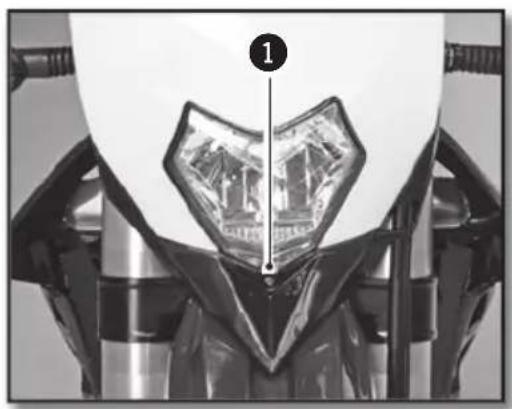

Regler la portee du phare. 62

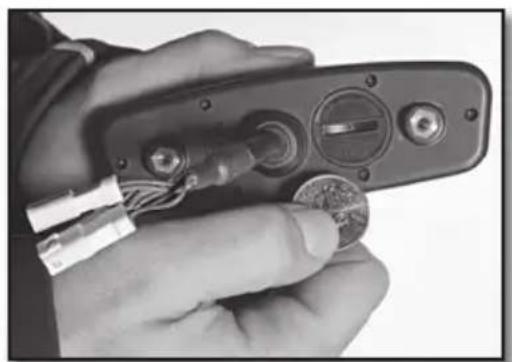

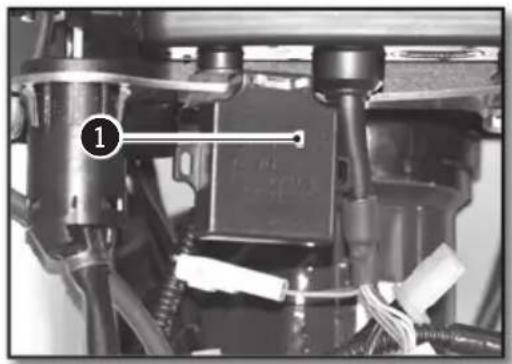

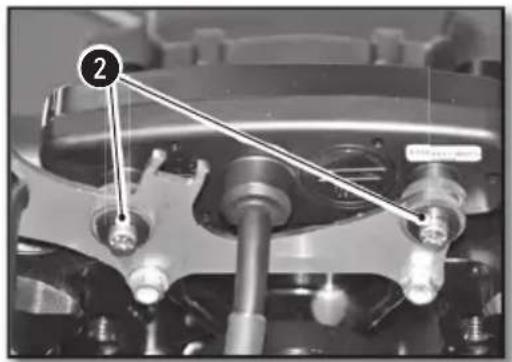

Remplacer la batterie du compteur (125 SE/R) 62

Lavage et remisage 63

Lavage de la moto 63

Remisage de la moto 63

Mise en service après remisage 63

Plan d'entretien 64

Couples de serrage 67

Caracteristiques techniques

DIMENSIONS

Longueur hors tout 2260 mm
Largeur hors tout 820 mm
Hauteur de selle 950 mm
Empattement 1465 mm
Garde au sol 355 mm

MOTEUR

Type Monocylindre 2 temps refroidissement liquide
Cylindrée 124,81 cc
Alésage/Course 54 x 54,5 mm
Alimentation Carburateur Keihim PWK 36 SAG
Refroidissement Liquide avec circulation forcee
Système de démarrage Démarreur électricne
Batterie 12 V / 4 Ah
Système d'allumage À DC-CDI sans	rupteur, avance numérique
Bougie NGK BR9ECMIX
Distance entre les electrodes de bougie	0.7 mm
Alternateur	220W
Capacité huile moteur	500 ml 10 W 40

CARBURATEUR 125 SE-R 2017

Type de carburateur	KEIHIN PWK 36S AG
Position aiguille	3e position en partant du haut
Aiguille de giclaur	N1EG
Giclaur principal KEA 168 (KEA 115)
Giclaur de ralenti	KEP 42 (KEA 38)
Giclaur de starter	85 (50)
Ouverture vis de régulation de l'air	1T 1/4
Coupe du boisseau	N°5.5

TRANSMISSION

Type 6 vitesses
Embrayage	Multi disques à bain d'huile, commande hydraulique
Transmission primaire	20 x 72
Boîte	6 vitesses
Transmission secondaire	13 x 51
PARTIE CYCLE
Cadre	Semi-périmétrique en acier CrMo avec boucle arrêt en-aluminium
Fourche WP suspension Xplor Ø 48mm
Suspension arrêté WP suspension à bonbonne séparée
Course avant/arrêté 300/330mm
Frein avant Disque Ø 260mm
Frein arrêté Disque Ø 220mm
Freins à disque Limité d'usure : 2.7mm	avant et 3.6mm arrêté
Pneumatique avant 90/90-21"
Pneumatique arrêté 140/80-18"
Pression tout terrain avant/arrêté 0,9 bar
Capacité réservoir d'essence 10,4l dont 1I de réserve
Essence	Carburant Super sans plomb (Octane 95) mélangé avec de l'huile moteur 2 temps (2%)

Caracteristiques techniques (suite)

EQUIPEMENTS ELECTRIQUES

Batterie Yuasa YTX5 LBS 12V 4Ah
Phare S2 12V 35/35W
Veilleuse W5W 12V 5W
Feu arrêté/stop LED
Clignotants	R10W	12V 10W
Batterie compteur de vitesse	CR 2032	Tension de la batterie : 3V
Eclairage de plaque W5W	12V 5W

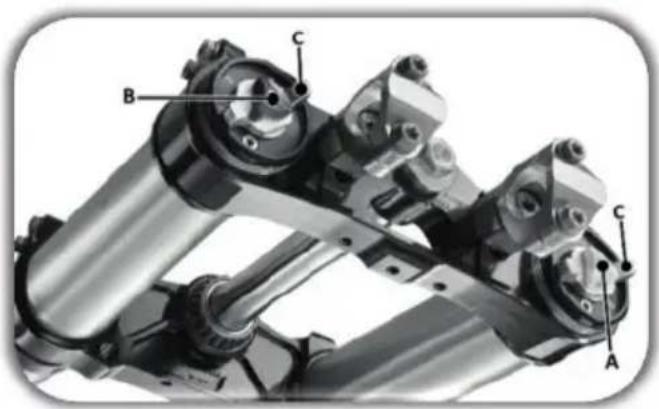

RÉGLAGES - FOURCHE WP SUSPENSION USD XPLOR Ø48MM

Compression	Confort 14 clicks en arrière
	Standard 12 clicks en arrière
	Sport 10 clicks en arrière
Détente	Confort 14 clicks en arrière
	Standard 12 clicks en arrière
	Sport 10 clicks en arrière
Précontrainte	Confort 0 click
	Standard 1 click (+3)
	Sport 2 clicks (+6)
Raisdeur ressort	Poids du pilote : 65-75 kg 3.8N/mm
	Poids du pilote : 75-85kg 4.0N/mm
	Poids du pilote : 85-95kg 4.2N/mm
Type d'huile SAE 4
Niveau d'huile mesuré (fourche compressée et sans ressort) depuis le haut du tube supérieur		110mm

RÉGLAGES - AMORTISSEUR WP SUSPENSION

Compressionasse vitesse	Confort 20 clicks en arrêté
	Standard 12 clicks en arrêté
	Sport 6 clicks en arrêté
Compression haute vitesse	Confort 2 tours en arrêté
	Standard 1,5 tours en arrêté
	Sport 1 tour en arrêté
Détente	Confort 15 clicks en arrêté
	Standard 12 clicks en arrêté
	Sport 6 clicks en arrêté
Raideur ressort	Poids du pilote : 65-75 kg	42N/mm
	Poids du pilote : 75-85 kg	45N/mm (origine)
	Poids du pilote : 85-95kg	48N/mm

PRODUITS D'ENTRETIEN ET CONSOMMABLES

Huile moteur 10 W 40 Minerva SAE	10W40
Liquide de refroidissement		Minerva Perma Universal D 4 saisons -25°C
Liquide de frein DOT 4		Minerva liquide de frein DOT 4
Huile de fourche SAE 4
Huile d'amortisseur SAE2.5
Aérosol pour chaîne de transmis-sion secondaire		Minerva Lub' Chain
Nettoyant filtré à air Minerva nettoyant filtré
Lubrifiant pour filtré à air Minerva Protect Air
Nettoyant plastique		Minerva Renovateur tableau de bord
Nettoyant jantes Minerva Multi clean	Pro
Nettoyant disques de frein		Minerva nettoyant et dégraissant freins
Lubrifiant universal Minerva F4

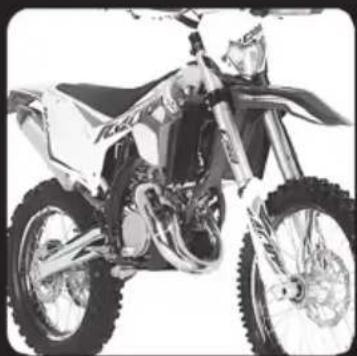

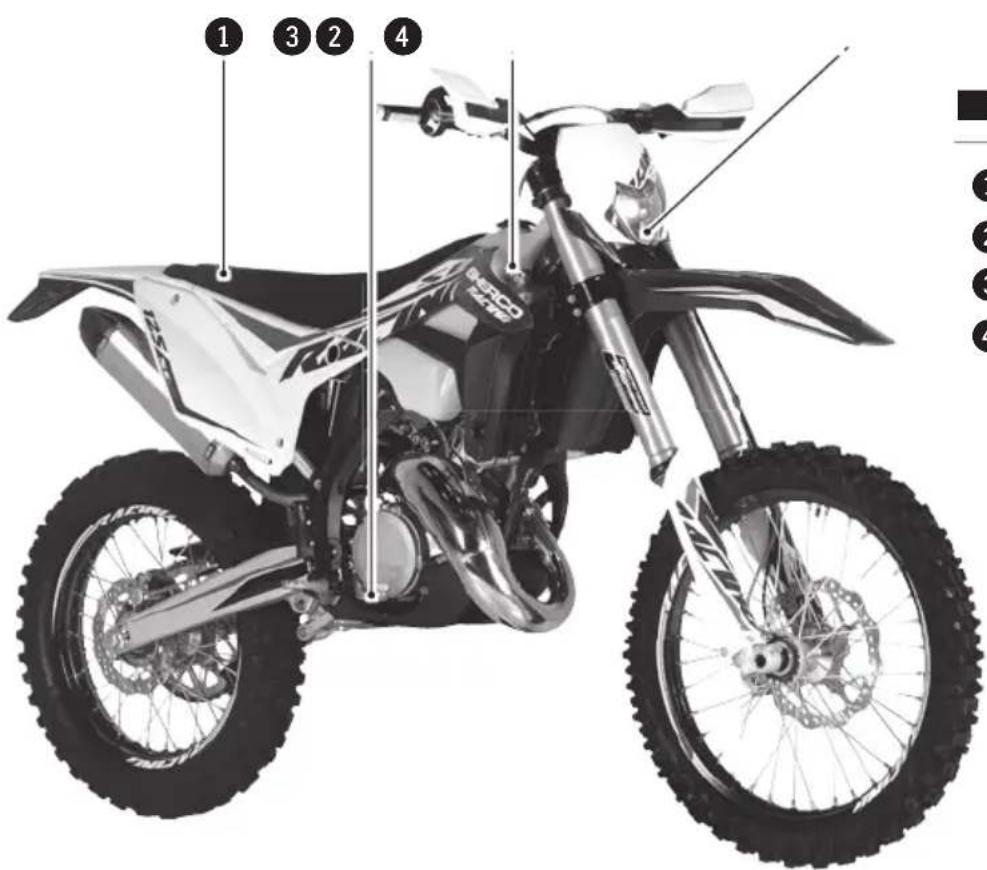

Description du vehicule

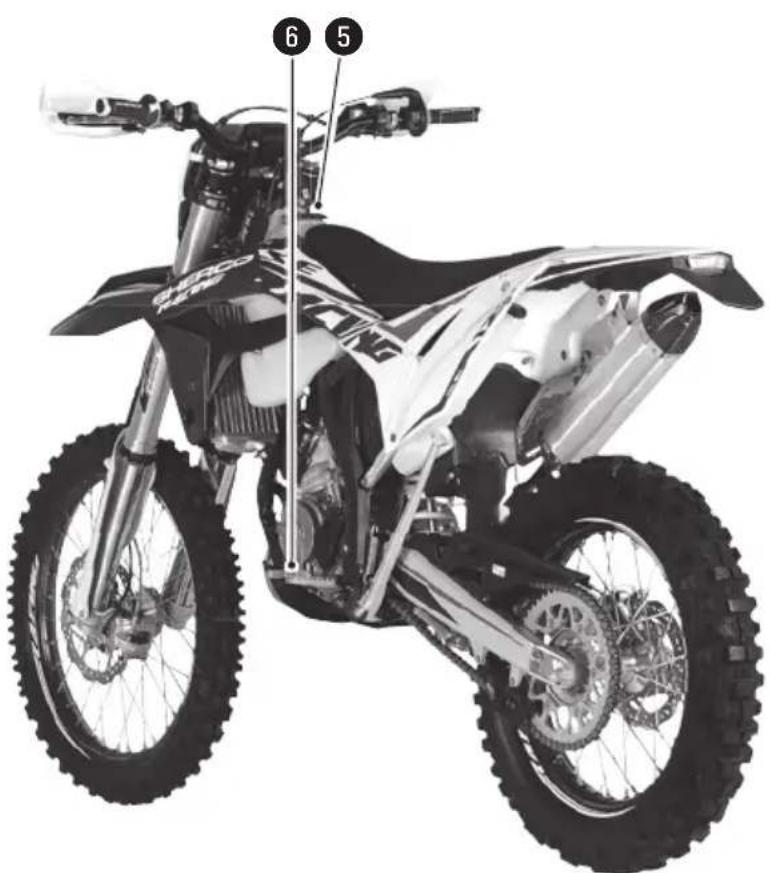

Côté droit

Selle
Pédale de frein arrière
3 Réservoir
Clignotants avant

Côté gauche

Bouchon réservoir essence

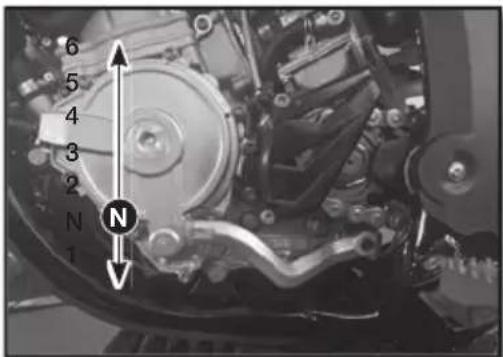

6 Selecteur de vitesse

Description du vehicule (suite)

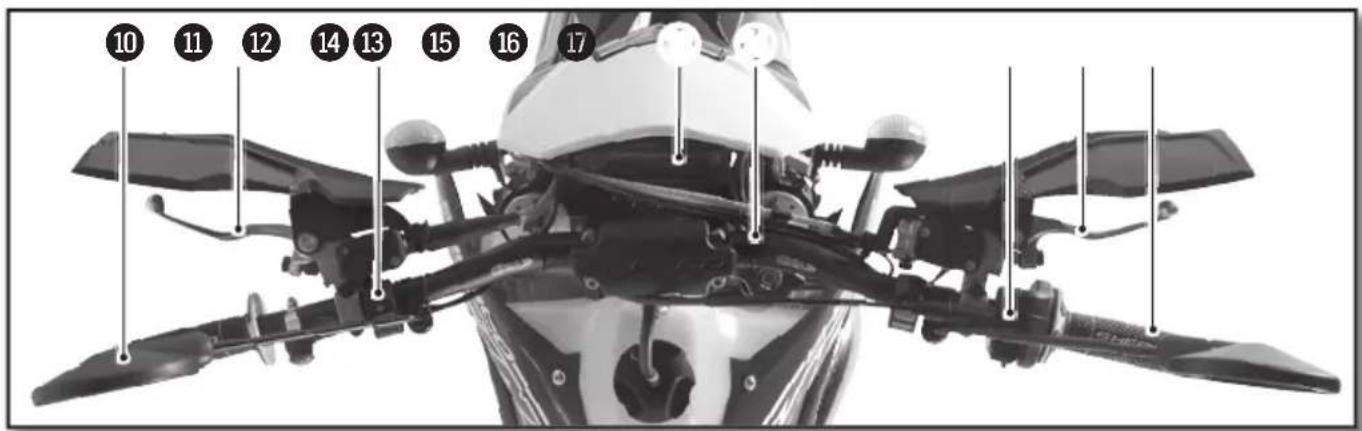

Commandes

Rétroviseur gauche

Tableau de bord

16 Levier de frein avant

Levier d'embrayage

14 Contacteur a clé

17 Poignée d'accéléateur

12 Commutateur gauche

15 Commutateur droit

Emplacement des numérores de série

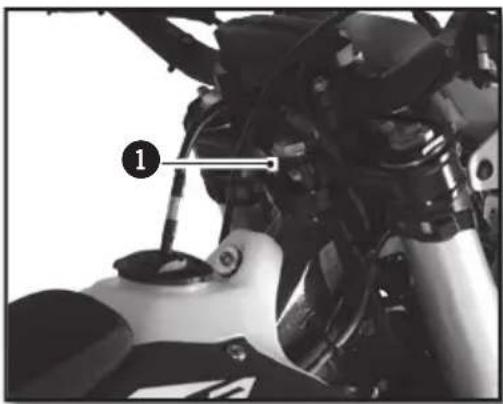

Numéro de série du vehicule

Le nombre de série du vehicule est frappé sur le côté droit de la colonne de direction.

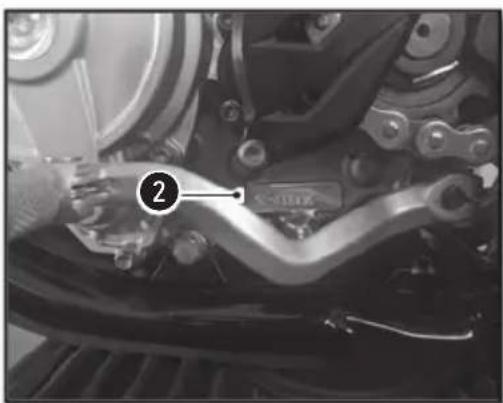

Type et numéro du moteur

Le nombre du moteur est frappé sur la partie arrête du carter central droit

Organes de commandes et de contrôle

COMMANDE AUX MAINS : LEVIER D'EMBRAYAGE, DE FREIN AVANT, COMMODOS

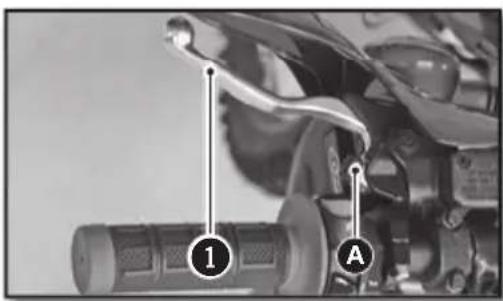

Levier d'embrayage

Le levier d'embrayage 1 est sur le cote gauche du guidon et dispose d'une vis de réglage A

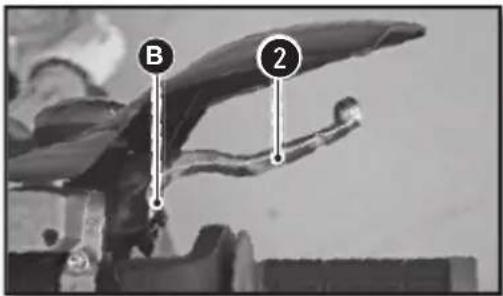

Levier de frein à main

Le levier de frein avant 2 est sur le cote droit du guidon et dispose d'une vis de réglage B

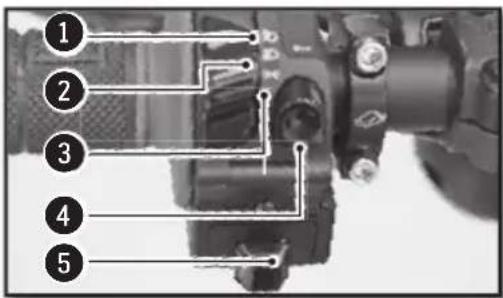

Commutateur gauche (125 SE)

1 Feu de route (Phare)
Feu de croissement (Code)
3 Feu de position (Veilleuse)
4 Avertisseur sonore

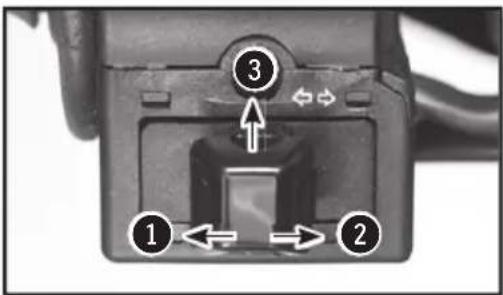

5 Clignotants

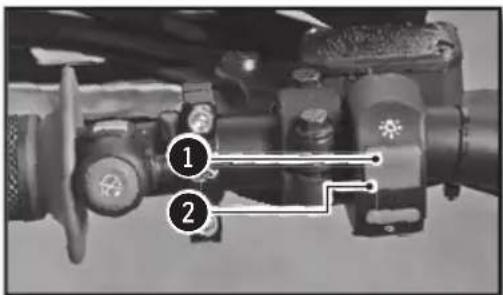

Interrupteur lumière On/Off (125 SE/R)

Deux positions possibles: Position ON 1 : tous les feu sont allumés. Position OFF 2 : aucun feu n'est allumé.

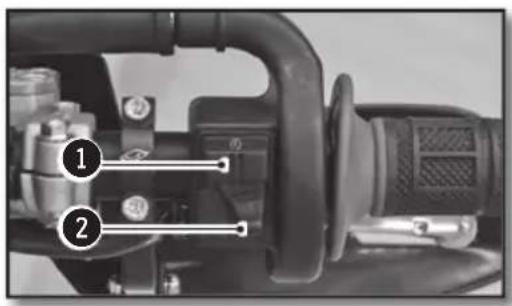

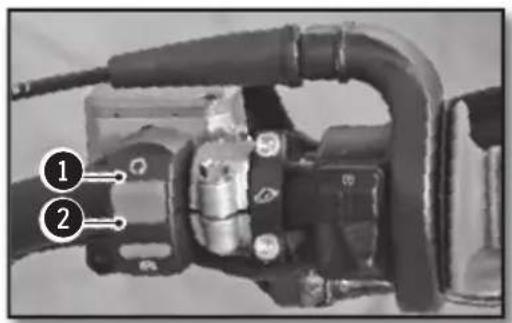

Commutateur droit

Bouton de démarreur

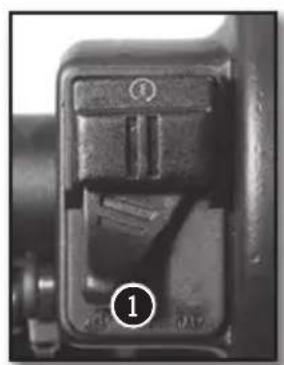

2 Selecteur de courbe d'allumage

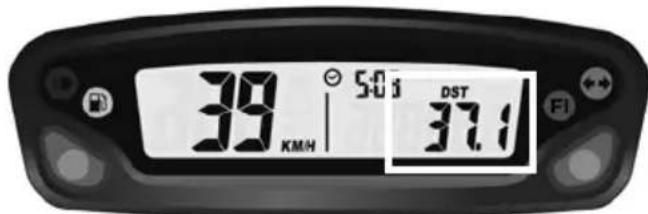

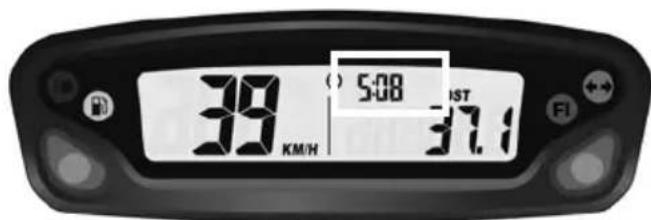

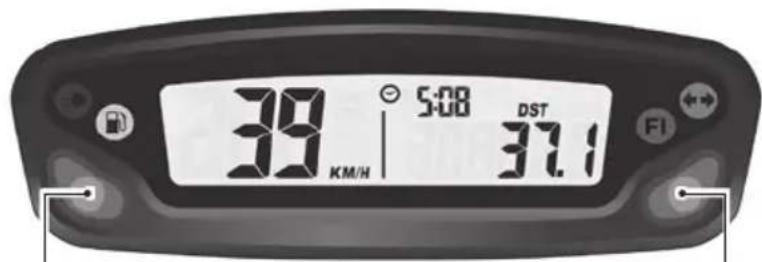

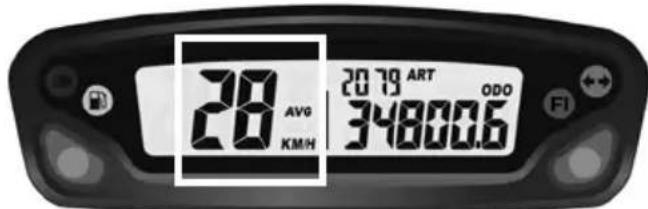

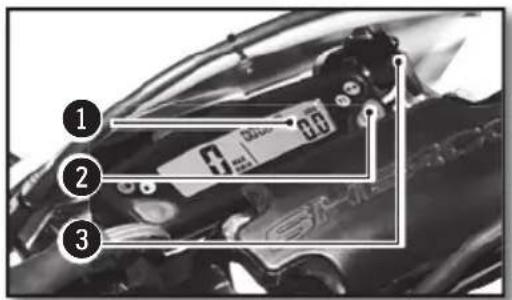

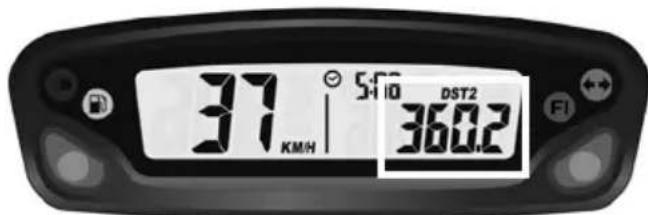

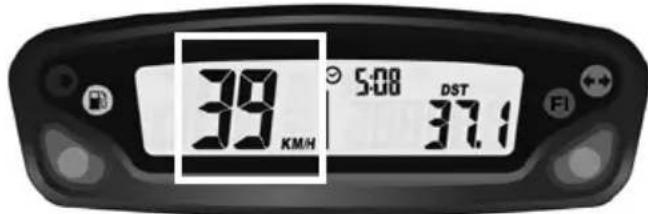

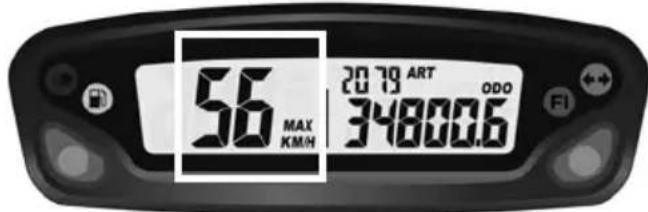

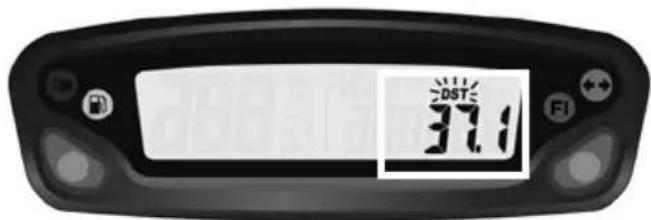

Tableau de bord (125 SE/R)

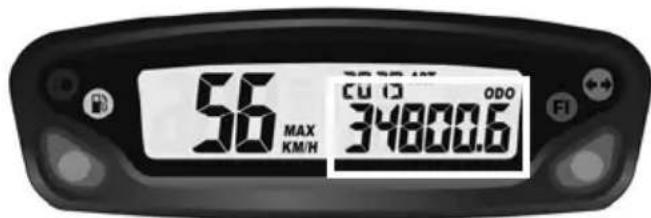

Tableau de bord
Bouton de commande des fonctions du compteur
3 Contacteur a clé (125 SE)

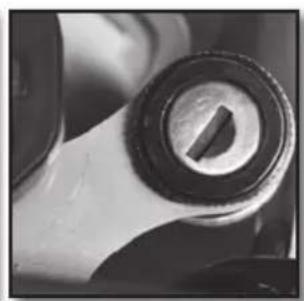

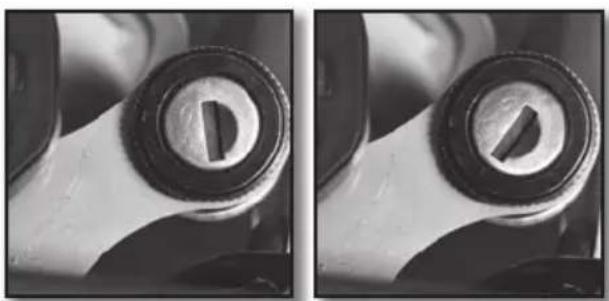

Contacteur à clé (125 SE)

Le contacteur à clé compte deux positions

Position ①. Le moteur est coupé et ne peut pas être démarré.

Position ②. Le moteur peut être démarré

Bouton de clignotants (125 SE)

Clignotant gauche
Clignant droit
Extinction clignotants G et D

Organes de commandes et de contrôle (suite)

Interrupteur moteur On/Off (125 SE/R)

Deux positions possibles :

Position ON 1. Le moteur peut etre demarrre.

Position OFF ②. Le moteur est coupé et ne peut pas être démarré.

■ Arrêt d'urgence moteur (125 SE/R)

Deux positions possibles :

Bouton relâché ① : dans cette position, la moto peut être démarquee.

Bouton enforcé ① : la moto en marche s'eteint et la moto à l'arrêt ne peut-être démarquee.

ATTENTION

Après utilisefaction de l'arrêt d'urgence, ne pas oublier demettre le contacteur On/Off sur off.

• Risque de décharge de la batterie.
• En condition normale, utiliser l'interrupteur On/Off pour arreter la moto.

■ Sélecteur de cartographie d'injection

Position ①. Courbe "soft"
Position ②. Courbe "hard"

COMMANDE AUX PIEDS: SELECTIONT DE VITESSE, BÉQUILLE, FREIN ARRÊRÉ

■ Sélecteur de vitesses

Scheme d'actions sur le selecteur pour le passage des 6 vitesses

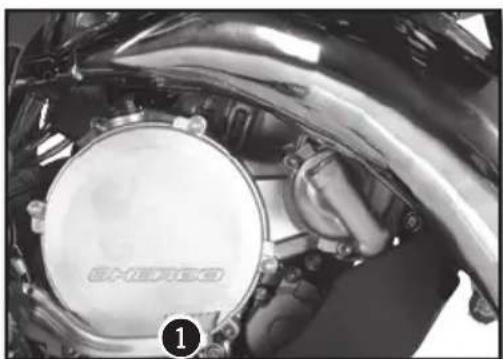

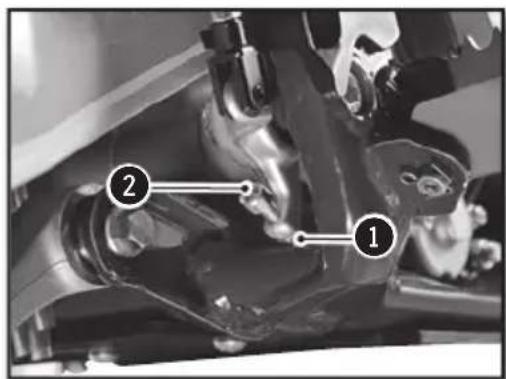

Frein à pied

Commande de Frein arrête

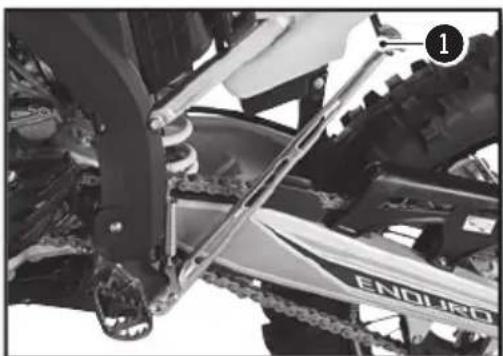

Béquille latérale

Enlever le caoutchouc de sécurité ①, appuyer le pied sur la bequille et la maintainir déplée jusqu'à ce qu'elle supporte tout le poids de la moto.

ATTENTION

• La béquille dispose d'un système de sécurité qui la replie automatiquement des que la moto n'est plus vertical.
• La béquille est donc pour supporter le seul poids de la moto.

Organes de commandes et de contrôle (suite)

TABLEAU DE BORD, COMPTEUR

Maintien Boutons 1 et 2 :
Modéréglage

Bouton 1 :

Changer écran 1,2,3

Maintien Bouton 1 :

Pour éviter toutes infiltrations d'eau, respecter une distance minimale de lavage de 20 cm.

Bouton 2 :

Changer écran 1,2,3

Maintien Bouton 2 :

Ecran 1: remise à 0 DST

Ecran 2 : remise à 0 DST2

Ecran 3 : remise à 0 MAX/

AVG

Ecran 1 : Vitesse, Heure, DST 1 Ecran 2 : Vitesse, Heure, DST2

2018ART

120

AVG

MAX

KM/H

J7QART

0D0

12.6

Ecran 3: Alternance vitesse AVG/MAX, Heure de fonctionnement, ODO

Voyant de clignotants

Voyant de feu de route

Voyant FI (MIL) :

défaillance du système d'injection

Voyant niveau bas essence

Mode bouton

Le vehicule n'a pas besoin d'être sous tension

Bouton gauche :

Permet de naviguer entre les différents écrons

Entrer dans le mode DST et DST2

Permet de déprérenter la distance en mode DST

Bouton droit :

Permet de naviguer entre les différences écrans

Permet de remetre à 0 DST/DST2, vitesse MAX/AVG (bouton maintenu 3s)

Permet d'incrementer la distance en mode DST

Fig 1 Fonction SPD

Fig 2 Fonction MAX

Fig 3 Fonction AVG

Fig 4 Fonction DST

Fig 5 Fonction DST2

Fonction SPD vitesse instantanée (ecrans 1 et 2) :

affiche la vitesse actuelle du vehicule.

La vitesse peut-être affichée en km/h (réglage

par défaut) ou en mph. (p.19)

Fonction MAX vitesse maxi (écran 3): affiche la vitesse maxi depuis la première mise à 0.

La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (p.19)

Remise à 0 → Fonction MAX → Bouton droit appuyé 3s → 0 → Mise à 0 effectué

Fonction AVG vitesse moyenne (écran 3): affiche la vitesse moyenne du vehicule depuis la première mise à 0.

La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (p.19)

Remise à 0 → Fonction AVG → Bouton droit appuyé 3s → 0 → Mise à 0 effectuee

Fonction DST journalier kilométrique (écran 1) :

affiche le kilométrage partiel parcoursu par le vehicule depuis la dernière mise à 0.

La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (p.19)

Remise à 0 → Fonction DST → Bouton droit appuyé 3s → 0.0 → Mise à 0 effectuee

Fonction DST2 journalier kilométrique (écran 2)

affiche le kilométrage partiel parcoursu par le vehicule depuis la première mise à 0.

La vitesse peut-être affichée en km/h (réglage par défaut) ou en mph. (p.19)

Remise à 0 → Fonction DST2 → Bouton droit appuyé 3s → 0.0 → Mise à 0 effectuee

Organes de commandes et de contrôle (suite)

Fig 6 Fonction ajustement distance

Fig 7 Fonction ODO

Fig 8 Fonction ART

Fig 9 Fonction Heure

Fig 11 Fonction batterie faible/erreur batterie

Les fonctions DST et DST2 peuvent etre paramétrées par l'utilisateur

Paramétrage DST (écran 1) → Bouton gauche appuyé 3s → l'icone «DST» clignote

Bouton gauche pour diminuer la valeur/ Bouton droit pour augmenter la valeur 回头 écran 1

Paramétrage DST2 (écran 2) → Bouton gauche appuyé 3s → l'icone «DST2» clignote

Bouton gauche pour diminuer la valeur/ Bouton droit pour augmenter la valeur return écran 2

Fonction ODO totaliseur (ecran 3) : affiche

le kilométrage total parcoursu par le vehicule. La distance totale est affichée selon l'unité可以选择 en km/h (réglage par défaut) ou en mp/h. (p.19)

Cette information ne peut pas etre remise a 0. Au dela de 399 999 km (ou miles), le compteur se remet a 0.

Fonction ART heures de fonctionnement (écran 3): affiche les heures de fonctionnement du vehicule.

Cette information ne peut pas etre remise a 0. Jusqu'a 99h59min increment minute par minute

Après 99h59min et jusqu'à 9.999h

incrementheureparheure

Au dela de 9.999 heures, le compteur reste à cette valeur.

Fonction Heure (ecrans 1 et 2) : affiche l'heure

Fonction batterie faible/erreur batterie :

->quand la tension de la batterie du compteur est inférieure à 2.4V, l'icone batterie faible apparait à l'écran

->quand la tension de la batterie du compteur devient critique, le compteur affichera uniquement l'icone clignotante «batterie faible».

■ Menu réglage

Bouton gauche et droits pressés ensemble 3s : activation du mode réglage
Bouton gauche Bouton droit
Choix M/H et KM/HChoix format 24h et 12h
Déprément heures du jourDécrément valeur indicateur de maintenance	Incrément heures du jourIncrément valeur indicateur de maintenance

Le changement de section se fait automatiquement toutes les 5 s

UNIT (choix unité)	LIFE (Circonférence roue)	PPr (Nombre d'impulsions)	© (Format 12h/24h)	© (Réglage heures)	Rappel maintenance
↓ Miles ou Km Défaut : km			↓ 12 ou 24h Défaut : 24h	↓ Réglage de l'heure	↓ Réglage du rappel de maintenance en heures de fonctionnement Défaut 5h (première révision)
Ne pas modifier les réglages en grisé					OFF : désactivé Réglage valeur

Fonction Rappel maintenance : permet le réglage d'un rappel pour les opérations de maintenance. Quand le décompte du rappel de maintenance arrive à 0, le témoin de maintenance apparait à l'écran.

Pour remettre à 0 ou visualiser le temps restant avant la prochaine opération de maintenance : Visualisation temps restant (écran 3) → Bouton gauche appuyé 3s → la valeur s'affiche

pas d'action 回头 à l'écran 3

Remise à 0 rappel maintenance (écran 3) → Bouton gauche appuyé 3s → la valeur s'affiche → Bouton droit appuyé 3s → Mise à 0 effectuee (le décompte recommencera à la valeur paramétrée)

Note :

Si l'indicateur de maintenance est déjà à l'écran, la valeur affichée sera 0 Si l'indicateur de maintenance est désactivé (off), la valeur affichée sera C

Organes de commandes et de contrôle (suite)

OUVERTURE / FERMETURE RÉSERVOIR DE CARBURANT

Carburant

Utiliser seulement du supercarburant sans plomb d'un indice d'octane d'au moins 95 mélange avec de l'huile moteur 2T.

Bouchon de réservoir

Ouverture : Tourner le bouchon dans le sens inverse des aiguilles d'une montre.

Fermeture : Tourner le bouchon dans le sens des aiguilles d'une montre.

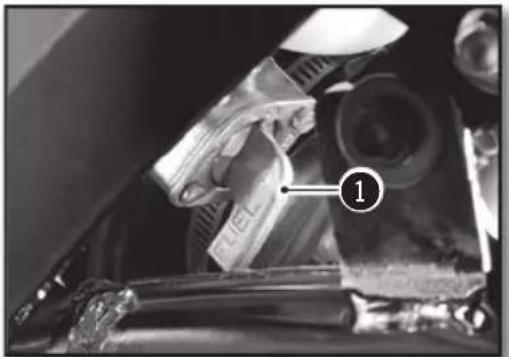

■ Robinet d'essence

Le robinet d'essence est situé sur le cote droit du réservoir de carburant.

La poignée du robinet d'essence permet d'ouvrir, de fermer ou demettre la moto en réserve.

OFF alimentation en carburant fermée (aucun carburant ne s'écoule du réservoir de carburant vers le carburateur).

ON alimentation en carburant ouverte (le carburant peut s'écouler du réservoir vers le carburateur).

RES alimentation de la réserve en carburant ouverte (le carburant peut s'écouler du réservoir vers le carburateur).

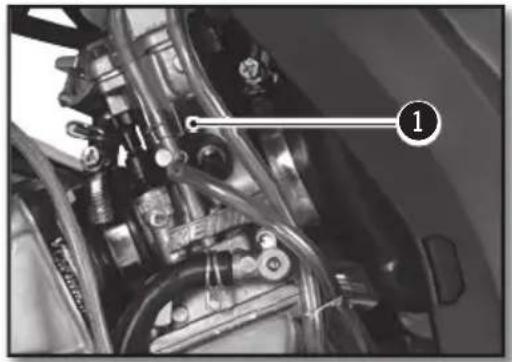

Starter

Le starter ① se trouve sur le coté gauche du carburateur.

Fonction starter activée le starter est tiré vers le haut jusqu'en butée.

Fonction starter désactivée le starter est enforcé jusqu'en butée.

ATTENTION

Lorsque le moteur à atteint la température de fonctionnement, désactiver la fonction starter.

Démarrage moteur à froid

1. Mettre le contacteur à clé en position marche (à droite).
2. Mettre le selecteur de vitesse au point mort.
3. Mettre le starter.
4. Demarrer le moteur en appuyant sur le bouton démarreur, sans accélérer.
5. Laisser chauffer le moteur quelques minutes.
6. Enlever le starter

Démarrage moteur à chaud

Suiere les instructions precedentes sans l'etape 3-5 et 6.

Changement de vitesse

• Les positions du sélecteur de vitesse sont indiquées (p.15)

• Pour couver le point mort, appuyer sur le sélecteur, lorsqu'on arrive en première (une résistance se fait sentir), relever légèrement le sélecteur.

• Fermer les gaz tout en débrayant.

• Engager la vitesse inférieure.
• Ouvrir partiellement les gaz tout en embrayant.

■ Stationnement

• Arrête le moteur en enlevant la clef de contact.

Se familiariser avec toutes les commandes et leurs fonctions avant d'utiliser le vehicule.

Consigne de sécurité

• Ne pas rouler après avoir consommé de l'alcool.
• Porter un casque homologué lors de l'utilisation du vehicule.
• Garder une machine en bon état de marche et l'entreinir correctement accroit sa fiabilité et la sécurité lors de son utilisation.
• L'essence est inflammable, faire le plein d'essence moteur à l'arrêt.
• Les fumées d'échévement sont toxiques, il ne faut jamaismettre en marche le moteur dans un local fermé.
• Toujours stationner le vehicule sur un sol dur et plat, ne pas stationner le vehicule en pente ou sur un sol mou. Toujours contrcler I'equilbre du vehicule.
• Vérifier quotidiennement avant de prendre la route les points suivants :

Pneumatiques : Usure et pression

Huile moteur : Niveau (

p.32 à 33)

Essence : Niveau + Absence de fuites

Chaine de transmission: Fliche ( p.45)

Direction: Pas de blocage

Freins :

Fonctionnement, jeu, pas de fuite du liquide, usure des plaquettes (p.54 à 58)

Poignée de gaz : Jeu (

p.27)

Embrayage: Jeu (

p.46 a 47)

Equipementelectrique：

Fonctionnement de l'avertisseur sonore et des feu (p.12 à p.14)

Serrage (écrou, boulons...) : Vérifier que tous les composants du vehicule sont bien fixés (p.67)

Si au cours de ces contrôles vous constazé une anomalie, consulter le chapitre Entretien et Réglages de ce manuel ou adressez-vous à un concessionnaire Sherco.

CONTRÔLÉ DU NIVEAU DE LIQUIDE DE REFROIDISSEMENT

Moto horizontal

ATTENTION

• Le liquide chaud peut provoquer de graves blessures.
• Le liquide de refroidissement est nocif
• En cas de contact avec la peau ou les yeux, ou d'ingestion, ou des blessures occasionnées par le liquide chaud : CONSULTEZ UN MEDECIN
• Utiliser des gants de protection.
• Ne pas remplacer le liquide de refroidissement par de l'eau ou de l'antige I : cela pourrait endommager votre moteur.
• Effectuer les opérations de contrôle et de replissage du liquide de refroidissement moteur froid
• Placer la moto à la verticale sur une surface horizontal.
• Devisser le bouchon 1.

Liquide

de refroidissement

Minerva Perma Universal

D 4 saisons -25°C

Remplir de liquide jusqu'au haut du radiateur.

Pencher la moto sur la droite.

Completer de liquide jusqu'au haut du radiateur.

Remetre le bouchon 1 et vérifier sa bonne position.

ATTENTION

Il est important de respecter cette méthode.

Le manque de liquide ou la présence d'une poche d'air dans le radiateur gauche peut entrainer des dommages graves au moteur.

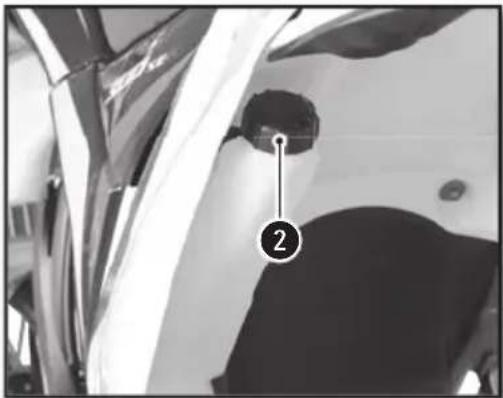

Vérifier le niveau de liquide dans le vase

d'expansion.

Le liquide doit arriver au niveau de la marque repère «LEVEL».

Si le niveau n'est pas correct, devisser

le bouchon 2

Remplir de liquide jusqu'à la marque «LEVEL»

Liquide

de refroidissement

Minerva Perma Universal

D 4 saisons -25°C

Revisser le bouchon 2

VIDANGE DU LIQUIDE DE REFROIDISSEMENT

ATTENTION

S'assurer que la moto est bien verticale et sur sol horizontal.

• Placer un récipient sous la moto
• Retirer le bouchon ① et la vis ②
• Laisser couler le liquide

NOTE

Pour protégé l'environnement déposer le liquide vidangé dans un centre de collecte.

REMPLISSAGE DU LIQUIDE DE REFROIDISSEMENT

• Remetre la vis ② avec un joint neuf
• Verser par l'orifice du bouchon ① le liquide de refroidissement neuf.

Liquide de refroidissement

Minerva Perma Universal D 4 saisons -25°C

Vis de vidange Liquide de refroidissement

M6X70 8Nm

• Continuer le remplissage.
• Une fois le niveau atteint : (Environ 1,1 litre)
• Remetre la moto sur sa béquille laterale et reprendre les opérations de contrôle de niveau (p.24)

Réglage moteur

CONTROLER LE JEU DU CABLE D'ACCÉLÉRATEUR

Le jeu du cable de gaz

Guidon en position droite, vérifier que le jeu à la poignée est correct.

Jeu du cable d'accélérateur 2...4mm

Si le jeu n'est pas correct, régler le jeu du cable d'accélérateur. (ci-dessous)

Demarrer la moto et la baisser fonctionner au ralenti. Tourner le guidon et vérifier que le ralenti est constant. Si le régime change, régler le jeu du cable d'accélérateur. (ci-dessous)

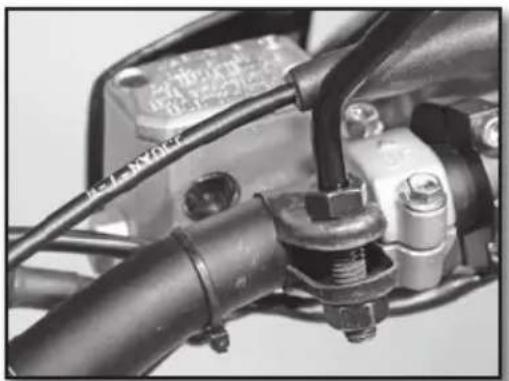

Régler le jeu du cable de gaz

Régler la tension du cable de gaz au niveau de la poignée à l'aide du tendeur ①.

Réglage moteur (suite)

RéGLAGE DES VALVES D'ÉCHAPPEMENT

• Déposer les deux vis M4 etPTRer le cache de poulie de valve.
• Mettre le contact sur ON
• Mettre le contacteur de cartographie sur la position " Soft " (vers la gauche).
• Attendre la fin de l'initialisation du moteur électrique de valves et son arrêt.
• Contrôler que la poulie soit en butée fermée (avec une clé de 10) et ne pivote plus.
• Proceder au réglage de la tension du cable gauche [1] de sorte qu'il soit tendu et que le [2] ai un léger jeu.
• Mettre le contacteur de cartographie sur la position "Hard" (vers la droite).
• Contrôler que la poulie soit en butée ouverte (avec une clé de 10) et ne pivote plus.
• Proceder au réglage de la tension du cable droit [2] de sorte qu'il soit tendu et que le cable [1] ai un léger jeu.

Réglage moteur (suite)

RÉGLER LE RÉGIME DE RALENTI

• La vis de réglage¹ permet de régler le régime de ralenti.
• La vis de régulation de l'air de ralenti² permet de régler le mélange du régime de ralenti.

Demarrer la moto et la faire monter en température.

Régler le ralenti (vis de réglage 1)

2000 +/- 100 tr/pin

Visser la vis de réglementation 2 jusqu'en butée, et desserrer 1 T (réglage de base)

Régime de ralenti 2000	+/- 100 tr/min
Réglage de vis d'air 1T	1/4

RÉGLAGE DE LA CARBURATION

Ouverture Boisseau et influences :

La composition du mélange (Air-Essence) est fonction de l'ouverture du boisseau :

• Plage de ralenti A :

De 0 à 1/8 d'ouverture du boisseau, cette plage est régulée par le biais de la vis de réglage et de la vis de régulation d'air de ralenti 2.

• Plage de transition B :

De 1 / 8 a 1 / 4 d'ouverture du boisseau, cette plage est regulée par le biais du giclur de ralenti et par la forme du boisseau.

• Plage de régime partiel C :

De 1/4 à 3/4 d'ouverture du boisseau, cette plage est régulée par le biais de l'aiguille de giclaur (forme et position). Dans la plage inférieur, le réglage du ralenti et, en plage supérieur, le giclaur principal entrent en ligne de compte pour la régulation du moteur.

• Pleine charge D :

De 34 à pleine ouverture, cette plage est régulée par le biais du giclaur principal et de l'aiguille de giclaur.

Réglage moteur (suite)

Gicleur de ralenti et vis de richesse :

Pour contrôler la plage de ralenti A et de transition B, vous pouvez jourer sur le giclueur de ralenti (sa taille est gravée sur celui ci), et la vis de richesse 2.

Visser la vis de richesse de ralenti revient à enrichir le mélange.

Procedure par 1/8 de tour,
si vous sortez de la plage
de 1T à 2.5 T, modifier
la taille de votre giclueur de ralenti.

Aiguille :

L'aiguille possède 5 crans de réglage, 1 à 5, PAUVRE à RICHE.

La reférence de l'aiguille est gravée sur celle-ci.

Sur les tableaux de réglage, la position du clip est définie à partir de la position haute.

Gicleur principal :

Le giclaur principal est située au repere 1. Saaille est grave sur celui ci.

TABLEAU DE RÉGLAGE CARBURATION SE-R 125 :

NIVEAU DE LA MER	TEMPÉRATURE -20°C		-7°C	-6°C	5°C	15°C	16°C	24°C	36°C	37°C
		Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal		1T1/4 42 N1EG 3 168	1T3/4 42 N1EG 2 165	1T3/4 40 N1EH 2 162	2T1/4 38 N1EH 2 160	2T1/4 36 N1EI 2 158
3 000 m à 2 301 m
2 300 m à 1 501 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal		1T1/4 45 N1EG 3 168	1T1/4 42 N1EG 3 168	1T3/4 42 N1EG 2 165	1T3/4 40 N1EH 2 162	2T1/4 38 N1EH 2 160	2T1/4 36 N1EI 2 158
1 500 m à 751 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal		1T 45 N1EF 3 170	1T1/4 45 N1EG 3 168	1T1/4 42 N1EG 3 168	1T3/4 42 N1EG 2 165	1T3/4 40 N1EH 2 162	2T1/4 38 N1EH 2 160
750 m à 301 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal		1T 48 N1EF 4 172	1T 45 N1EF 3 170	1T1/4 45 N1EG 3 168	1T1/4 42 N1EG 3 168	1T3/4 42 N1EG 2 165	1T3/4 40 N1EH 2 162
300 m à 0 m	Réglage vis Air Gicleur Radenti Aiguille Position aiguille Gicleur Principal		1T 50 N1EE 4 175	1T 48 N1EF 4 172	1T 45 N1EF 3 170	1T1/4 45 N1EG 3 168	1T1/4 42 N1EG 3 168	1T3/4 42 N1EG 2 165

VIDANGE HUILE DE BOITE À VITESSE

• Déposer le sabot moteur (p.47)
• Effectuer la vidange de l'huile moteur chaud

ATTENTION

Utiliser des gants de protection.

• Positionner la moto verticalement, sur sol horizontal.
• Placer un écipient sous la moto pour recuperer l'huile usagée.
• Dévisser le bouchon ①
• Dévisser le bouchon 2
• Laisser couler l'huile
  Nettoyer les bouchons et avec un dégraissant.

REMPLISSAGE D'HUILE DE BOITE À VITESSE

• Reposer les bouchons ① et ②.

Bouchon 1 2

M16 15Nm

• Dévisser le bouchon de replissage d'huile moteur 2.
• Remplir d'huile moteur

Huile moteur 0,51

SAE 10W40

• Reposer le sabot moteur

ATTENTION

Pour protéger l'environnement, les huiles et filtres usages doivent être déposés dans un centre de collecte et non pas dans les égouts ou dans la nature.

Entretien moteur (suite)

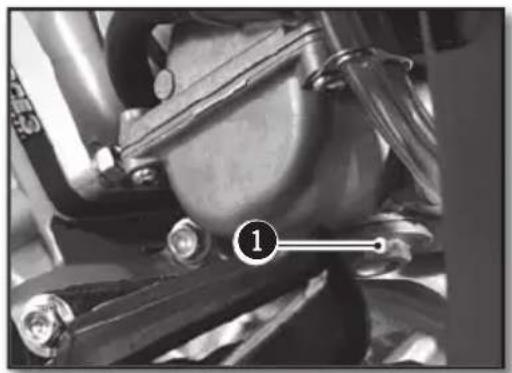

Vidanger la cuve à niveau constant du carburateur

• Déposer un chiffon sous le carburateur pour absorber le carburant qui fuit.
• Retirer la vis d'arrêt ①
• Laisser le carburant s'écouler entièrement.
• Mettre le bouchon en place et serrer.

Réglage partie cycle

POSITION DU GUIDON

Les tés de fourche comportent deux trous séparés par une distance A.

Distance entre les trous A 13mm

Les pointets de guidon sont excentrés d'une distance B

Excentration des pointets B 4mm

La moto est livrée d'origine avec le guidon en position reculée.

Retirer les quatre vis ①. Retirer les brides de guidon etrirer le guidon.

Retirer les deux vis ②. Retirer les pointets et les placer dans la position souhaitatione.

Vis de fixation de pointets

M10x35

40Nm

Loctite®243TM

Remonter le guidon et les brides. Mettre les quatre vis en place et serrer uniformément.

Vis de fixation brides de guidon

M8x25 24Nm

Le guidon peut aussi être orienté par rapport au pontets.

RéGLAGE DES BUTÉES DE DIRECTION

L'angle de braquage peut-être modifié en utilisant les vis de réglages situées sur les bords inférieurs de la colonne de direction.

Desserrer l'écrou ① et visser la vis ② jusqu'à ce que vous ayez l'angle de braquage souhaite.

Serrer l'écrou et faites la même opération de l'autre côté

Ecrou blocage butée de direction

M8 20Nm

RÉGLAGE DE BASE DE LA PARTIE CYCLE EN FONCTION DU PILOTE

Poids standard du pilote (avec équipement)

75 à 85kg

Si le poids du pilote ne correspond pas à la norme, compenser en modifiant la raideur des ressorts (fourche et amortisseur).

Fourche (XPLOR)

Note: Pour les réglages, tourner dans les sens des aiguilles d'une montre jusqu'en butée puis suivre les indications ci-dessous.

RÉGLAGES - FOURCHE WP XPLOR		125 SE/R
Compression (A)	Confort	14 clicks en arrière
	Standard	12 clicks en arrière
	Sport	10 clicks en arrière
Détente (B)	Confort	14 clicks en arrière
	Standard	12 clicks en arrière
	Sport	10 clicks en arrière
Précontrainte (C)	Confort	0 tour (+0)
	Standard	1 tour (+3)
	Sport	2 tours (+6)
Raideur ressort	Poids du pilote : 65-75 kg	3.8 N/mm
	Poids du pilote : 75-85 kg	4.0 N/mm (origine)
	Poids du pilote 85-95 kg	4.2 N/mm
Quantité d'huile	Standard	606 ml
Hauteur du niveau d'huile depuis le haut du tube	Standard	100 mm
	Min-Max	90-120 mm
Type d'huile		SAE 4
Longueur du ressort avec l'entretoise de précontrainte		474 mm

Réglage partie cycle (suite)

RéGLAGE DE LA COMPRESSION BASSE VITESSE DE L'AMORTISSEUR

La vis de réglage ① détermine le comportement de l'amortisseur sur les compressions lentes (sensibilité). Tourner la vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Touner dans le sens des aiguilles d'une montre la vis ①, avec un tournevis, jusqu'en butée puis revenir en arriere du nombre de clics prescrit.

Ne pas desserrer I'ecrou 2.

Réglage de compression lente	Confort 20	clics
	Standard 12	clics
	Sport 6 clics

RéGLAGE DE LA COMPRESSION HAUTE VITESSE DE L'AMORTISSEUR

La vis de réglage ① déterminé le comportement de l'amortisseur sur les compressions rapides (gros chocs). Tourner la vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Tourner dans le sens des aiguilles d'une montre la vis ①, avec une clé à douille, jusqu'en butée puis revenir en arrêté du nombre de clicks prescrit.

Ne pas desserrer I'ecrou 2

Réglage de compression rapide	Confort 2 tours
	Standard 1,5 tours
	Sport 1 tour

Réglage partie cycle (suite)

RéGLAGE DE LA DÉTENTE DE L'AMORTISSEUR

La vis de réglage ① déterminé le comportement de l'amortisseur en détente. Tourner la vis dans le sens des aiguilles d'une montre augmente le frein hydraulique (et vice-versa).

Tourner dans le sens des aiguilles d'une montre la vis 1 jusqu'en butée puis revenir en arrriere du nombre de clicks prescrit.

Réglage de détente	Confort 15	clics
	Standard 12	clics
	Sport 6	clics

CONTRÔL DE L'ENFONCEMENT À VIDE DE L'AMORTISSEUR

La moto sur trépied

Mesurer la côte R1 entre un point fixe du chassis et l'axe des roues.

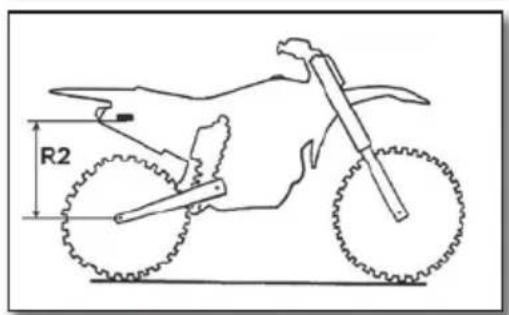

La moto sur ses roues

Mesurer la cote R2 entre le même point fixe du chassis et l'axe des roues. L'enforcement statique est la différence R1-R2.

Si I'enforcement statique n'est pas conforme, régler la précontrainte de l'amortisseur (p.39)

CONTRÔL DE L'ENFONÇEMENT EN CHARGE DE L'AMORTISSEUR

Le pilote sur la moto

Mesurer la cote R3 entre le même point fixe du chassis et l'axe des roues. L'enforcement en charge est la différence R1-R3. Enforcement en charge 95mm à 105mm

Si I'enforcement en charge n'est pas conforme, changer le ressort. (p.39)

MODIFICATION DE LA PRECONTRAINTE DE L'AMORTISSEUR

Déposer l'amortisseur et le nettoyer (p.48). Desserrer le collier 1.

Desserer / serrer la bague plastique rouge ② selon la valeur d'enforcement à vide mesure.

Indications	Desserrage d'un tour	Augmente de 3mm la valeur de l'enforcement à vide
	Serrage d'un tour	Réduit de 3mm la valeur de l'enforcement à vide

Resserrer le collier (couple de serrage vis : 5Nm) Remonter l'amortisseur (p.49)

Contrcler l'enforcement a vide (p.38)

CHANGER LE RESSORT D'AMORTISSEUR

Déposer l'amortisseur et le nettoyer. (p.48)

Choisir et installer un ressort en fonction de votre poids.

Raideur du ressort

Poids du pilote (avec équipement) : 65-75kg 42N/mm

Poids du pilote (avec équipement) : 75-85kg 45N/mm

Poids du pilote (avec équipement) : 85-95kg 48N/mm

Remonter l'amortisseur.

Contrôler l'enforcement en charge (p.38)

Régler la détente (p.38)

Entretien partie cycle

DÉMONTAGE DE LA SELLE

Déverrouiller d'un quart de tour dans le sens inverse des aiguilles d'une montre la vis Dzeus 1 de la selle.

Déposer la selle en la tirant vers l'arrière de la moto.

REMONTAGE DE LA SELLE

Reposer la selle vers l'avant en vous assurant que la gorge 1 est engagée dans le plot 2 du réservoir. Les encoches 3 dans la selle doivent passer dans les languettes de la boucle arrière 4 prévues à cet effet.

Verrouiller la vis Dzeus d'un quart de tour dans le sens des aiguilles d'une montre.

DéPOSE DU FILTRÉ À AIR

Le filtré à air est un élément vital pour le bon fonctionnement de votre moteur. Son entretien est donc primordial.

Un filtré à air encrassé diminue la performance de votre moto, augmente la consommation d'essence et, au pire, des impuretés peuvent passer dans le moteur et provoquer une usure prématuree.

Démonter la selle (voir ci-dessus)

Dévisser la vis molette 1.

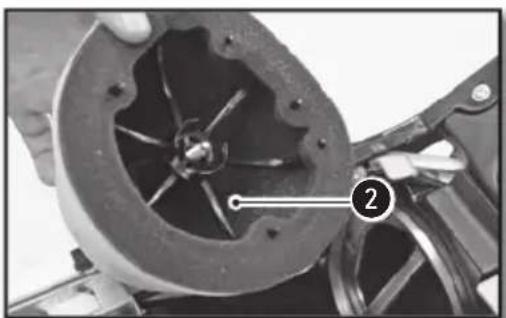

Sortir le filtré avec son support plastique 2.

Séparer le filtré de son support plastique.

NETTOYAGE DU FiltRE

Nettoyer la mousse de filtre à air avec un nettoyant liquide spécial et le laisser sécher.

INFO

Ne pas nettoyer le filtrre a air a l'aide d'un solvant ou d'essence.

Nettoyant filtré à air Minerva nettoyant filtré

INFO

Ne pas essorer le filtrer en le tordant. Le presser seulement. Impregner le filtrre a air d'une huile de filtrre

Huile pour filtré Minerva Protect Air

Nettoyer si nécessaire avec un chiffon l'intérieur de la boite a air.

REMONTAGE DU Filtre

Repositionner l'élément filtrant sur son support. Veiller à bien l'engageur sur les six ergots 1

Applique une pellicule deGRAisse sur la face avant du contrôle.

Réinstaller le filtré avec son support ennant un soin particulier à son centrage.

Remonter la vis moleté 2.
Vérifier que le filtré à air est bien en place.

Remonter la salle (p.40)

Entretien partie cycle (suite)

DÉMONTAGE DU RÉSERVOIR D'ESSENCE

Démonter la selle (p.40)

Dévisser les vis ① du réservoir.

Sortir la durite de mise à l'air du Té supérieur de fourche.

Débrancher la durite d'essence du carburateur 3

Eviter la pénetration d'impuretés dans la durite d'essence. Cela peut conduire à un disfonctionnement du carburateur.

Dévisser les vis ④ des ouïes droite et gauche.

Dégager latéralement les deux ouïes des radiateurs et retarder le réservoir vers le haut.

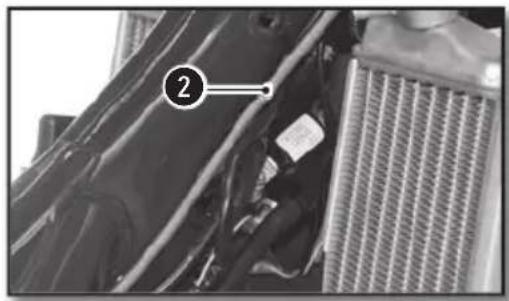

REMONTAGE DU RÉSERVOIR D'ESSENCE

S'assurer du bon positionnement du cable de gaz 1 et de la durite d'embrayage 2.

Installer le réservoir en écantant les ouïes de radiateur et vérifier qu'aucun cable ou durite ne soit pince.

Vérifier l'ajustement des plaques laterales avec les ouies de réserve.

Brancher la durite d'essence au carburateur 3.

Monter les vis du réservoir avec leur bague en caoutchouc.

Monter les vis des ouyies de radiateur

Vis chàssis M6 10Nm

Installer la durite de mise à l'air dans le trou du Té supérieur.

Remonter la salle (p.40)

PURGE DES BRAS DE FOURCHE

Après quelque temps de fonctionnement, l'air s'accumule sous pression dans la fourche.

Toutes les 5 à 10 heures d'utilisation (selon l'intensité), il faut procéder à la purgege.

A froid, fourche complètement détendue, retarder puis resserrer les vis ① sur chaque bouchon de fourche.

Entretien partie cycle (suite)

NETTOYAGE DES CACHE -POUSSIÈRES DE FOURCHE

Moto sur trépied.

Démonter la roue avant (p.50)

Demonter les protections de fourche.

Faire glisser les cache-poussières vers le bas.

Nettoyer et lubrifier les cache-poussieres et les tube de fourche.

Lubrifiant universal Minerva F4

Remonter les cache-poussières et nettoyer

I'huile superflue.

Remonter les protection de fourche

Remonter la roue avant (p.50)

Descendre la moto du trépied.

CONTRÔLÉ DU JEU DES ROULEMENTS DE DIRECTION

Moto sur trépied.

Exercer un effort d'avant en arrêté sur les bras de fourche.

On ne doit sentiraucunjeudanslesroulements de direction.

Faire tourner le guidon de croite à gauche.

On ne doit sentir aucune résistance dans les roulements de direction.

En cas de jeu et/ou de résistance, régler le jeu des roulements et/ou les changer.

Régler le jeu des roulements (p.45)

Retirer la moto du trépied.

RéGLAGE DU JEU DES ROULEMENTS DE DIRECTION

Moto sur trépied.

Desserer les vis ① et ②

Desserrer l'écrou 3 et le resserrer

Ecrou de direction M20 30Nm
Serrer les vis 1
Vis de tep supérieur de fourche WP	M8x35 17Nm
Serrer la vis 2
Vis de tep supérieur M8x30 17Nm		Loctite®243TM

Contrôler le jeu des roulements de direction (p.44)

Retirer la moto du trépied.

NOTE

Les roulements doivent etre graisses au moins une fois par an avec de la graisse.

NETTOYAGE DE LA CHÂINE

Nettoyer régulierement la chaîne augmente considérablement sa durée de vie.

Nettoyer la chaîne et appliquer du lubrifiant pour chaîne

Nettoyant pour chaîne Minerva

Lubrifiant aérosol pour chaine Minerva Lub' Chain

CONTRôle DE LA TENSION DE CHÂINE

Moto sur trépied.

Pousser la chaine vers le haut et mesurer la tension de chaine comme indiqué sur le schéma.

Tension de chaîne 50mm...53mm

Si la tension de chaine n'est pas correcte, reportez vous à l'ajustement de la chaine. (p.46)
Sinon,steroler la moto du trépied.

Entretien partie cycle (suite)

AJUSTEMENT DE LA TENSION DE CHAINE

RéGLAGE EMBRAYAGE

ATTENTION

Une mauvaise tension de la chaine peut provoquer des dégats mécaniques.

Moto sur trépied.

Dévisser l'écrou

Dévisser les écrous ②

Dévisser ou visser les vis 3 jusqu'à avoir la tension correcte de la chaine

Tension de chaîne 50mm...53mm

Contrôler la symétrie des deux côtés à l'aide des marques 4

Visser les vis 5

Serrer I'ecrou 6

Ecrou axe arrriere M24 100Nm

Retirer la moto du trépied.

NOTE

La piece glissante 7 est destinée pour s'adapter à des chaînes plus longues en la tournant de 180^

La position du levier peut-être modifie en fonction de la physionomie du pilote.

• Tourner la molette dans le sens des aiguilles d'une montre fait se rapprocher le levier.

• Tourner la molette dans le sens inverse des aiguilles d'une montre fait s'éloigner le levier

Garde A ≥3mm

CONTRÔL NIVEAU DE LIQUIDE EMBRAYAGE

ATTENTION

• Le liquide hydraulique est très corrosif Il peut être dangereux pour la peau.
• Lire attentivement les recommandations sur l'emballage

Positionner le maître cylindre horizontally.

• Enlever les deux vis①, le couvercle ② et la membrane ③
• Contrôler le niveau de liquide et le complêters si nécessaire.

Niveau de liquide de frein sous le rebord du bocal.

4mm

Minerva liquide de frein DOT 4

• Reposer le couvercle avec la membrane et les deux vis.

DéPOSE DU SABOT MOTEUR

Retirer les vis ① et retarder le sabot moteur

Entretien partie cycle (suite)

DÉMONTAGE DE L'AMORTISSEUR

Moto sur trépied.

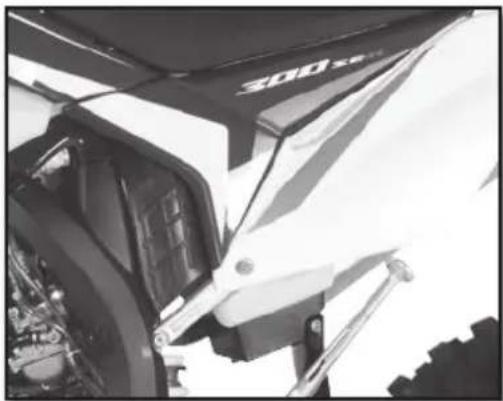

Démonter la plaque latérale droite

Retirer les vis ① et ②. Retirer le silencieux d'échévement.

ATTENTION

Ne pas démonter le silencieux après avoir fait fonctionner la moto. Risque de brulure important.

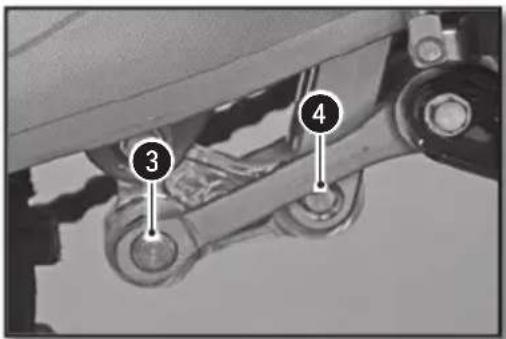

Démonter l'axe 3.

Enlever la vis 4.

Enlever la vis supérieur d'amortisseur.

Retirer l'amortisseur par le haut cote croit.

REMONTAGE DE L'AMORTISSEUR

Positionner l'amortisseur par le haut.

Mettre la vis supérieur d'amortisseur et serrer.

Vis supérieur d'amortisseur

M10 40Nm Loctite

® 2701

Positionner la biellette delta et la biellette H.

Mettrela vis ① et serrer.

Vis inférieur d'amortisseur

M10 40Nm Loctite

® 2701

Mettrela vis 2 et serrer.

Axe de biellette M12 40Nm

Remonter le pot d'échévement, les ressorts et le 2 silents bloc.

Remonter le silencieux arriré et serrer les vis 3 avec les écrous nylstop.

Vis châssis M6 10Nm

Remonter la plaque laterale droite.

Retirer la moto du trépied.

DÉMONTAGE DE LA ROUE AVANT

Moto sur trépied.

Dévisser les deux vis ① et l'écrou ②

Dévisser les deux vis 3

Extraire l'axe par le cote droit.

Enlever la roue de la fourche.

ATTENTION

Ne pas actionner le levier de frein avant quand la roue avant est retiree.

REMONTAGE DE LA ROUE AVANT

Vérifier que le disques de frein ne soit pas souillé d'huile ou deGRAISSSE.Dans ce cas, nettoyer le disques avec du nettoyant pour freins.

Nettoyant pour freins

Minerva nettoyant et dégraissant freins

Installer l'entretoise 1 sur le cote gauche du moyen de roue

Installer la roue avant dans la fourche et monter l'axe en l'avant préalablementGRAISSÉ.

Serrer les vis ②

Vis de pied de fourche M8

12Nm

Mettre I'ecrou 3 en place et serrer

Ecrou d'axe de roue avant M20 25Nm

Serrer les vis côté droit de la moto

Vis de pied de fourche M8

12Nm

Actionner plusieurs fois le levier de frein avant jusqu'à ce que les plaquettes touchent le disque.

Retirer la moto du trépied et enforcer la fourche plusieurs fois.

DÉMONTAGE DE LA ROU E ARRIÈRE

Installer la moto sur un trépied.

• Dévisser l'écrou et extraire la pièce glissante 2
  -Taper I'axe 3 avec un marteau nylon
  Sortir l'axe
• Déplacer la roue le plus en avant possible
  -Extraire la chaine et la roue.

ATTENTION

Ne pas actionner la pedale de frein arrriere quand la roue arrriere est retiree.

REMONTAGE DE LA ROUE ARRIÈRE

Vérifier que le disques de frein ne soit pas souillé d'huile ou deGRAisse. Dans ce cas, nettoyer le disques avec du nettoyant pour freins.

Nettoyant pour freins

Minerva nettoyant et dégraissant freins

Vérifier que les deux entreprises ① et ② de roues soient bien en position.

Installer la roue dans le bras et insérer l'axe de roue préalablementGRAISSÉ.

Monter la chaine.

Positionner les tendeurs de chaîne ① et installer l'écrou ② mais ne pas serrer.

Contrôler la tension de chaîne (p.45)

Serrer I'ecrou 2.

Ecrou d'axe de roue arrière M24 100Nm

Actionner plusieurs fois la pedale de frein arrêté avant jusqu'à ce que les plaquettes touchent le disque.

Retirer la moto du trépied.

CONTRÔL DE LA PRESSION DES PNEUMATIQUES

Contrôler régulierement la pression des pneumatiques avec un manomètre de précision.

• Enlever le bouchon de valve.
• Vérifier la pression d'air quand le pneu est froid.
  Pression d'air du pneu en utilisation tout terrain

Avant 0,9bar
Arrière 0,9bar

Si la pression n'est pas conforme au tableau ci-dessus :

• Corriger la pression
• Remetre le bouchon de valve.

USURE ET DOMMAGES

• Contrôler régulierement la profondeur de la bande de roulement.

Profondeur bande de roulement ≥ 3mm

Si la profondeur est inférieure à la valeur indiquée :

• Changer le pneumatique

Vérifier l'absence de coupures, fentes, clous, objets pointus ou de hernies sur le pneumatique.

Si le pneumatique est endommagé :

• Changer le pneumatique

VÉRIFICATION DE LA TENSION DES RAYONS

Ne pas négler le contrôle et la tension des rayons

ATTENTION

Uneonne tension assure stabilité et sécurité de pilotage.

• Faire une vérification avant et après chaqueutilisation de la moto, plus particulièrementsi elle est neuve ou en cas de changementde rayons.
• Avec un tourmevis, frapper légèrement sur chaque rayon. le son doit être clair.
• S'il est sourd, faire retendre les rayons chez un concessionnaire Sherco

Freins

VÉRIFICATION DE LA GARDE DU FREIN AVANT À MAIN

Tirer le levier vers le guidon et vérifier la garde A

Garde du levier de frein avant ≥ 3mm

Si la garde ne correspond pas aux indications, suivez les instructions suivantes :

RÉGLAGE DE LA GARDE DU LEVIER DE FREIN AVANT

Régler la garde à l'aide de la vis de réglage ①

• Tourner dans le sens des aiguilles d'une montre pour éloigner le levier

• Tourner dans le sens inverse des aiguilles d'une montre pour rapprocher le levier.

CONTRÔLÉ DU Niveau DE LIQUIDE FREIN AVANT

Mettre le bocal en position horizontale.

Vérifier le niveau du liquide au travers duvoyant.

S'assurer que le niveau (entre les deux flèches) est le plus proche de la flèche haute.

Si le niveau est inférieur au repère MIN, faire l'appoint de liquide selon les instructions ci-dessous.

COMPLEMENT DE LIQUIDE DE FREIN AVANT

ATTENTION

• Le liquide hydraulique est très corrosif.
• Il peut être dangereux pour la peau.

• Lire attentivement les recommandations sur l'emballage

• Devisser les deux vis 1.

Enlever le couvercle 2 avec sa membrane 3.

Remplir le bocal avec du liquide de frein jusqu'au repère A.

Niveau de liquide de frein sous le rebord du bocal.	5mm
Minerva liquide de frein DOT 4

• Reposer la membrane, le couvercle et les deux vis.

RÉGLAGE DE LA POSITION DE LA PÉDALE DE FREIN ARRÊIRE

La position de la pedale de frein se regle comme suit : débloquer le contre écrou ① puis visser ou dévisser la vis ② afin de tracer la position désirée.

Serrer l'écrou une fois la pedale régée

Ecrou de butée de pedale de frein M6 10Nm

Vérifier la garde (ci-dessous)

VÉRIFICATION DE LA GARDE DE LA PÉDALE DE FREIN ARRÊIRE

• Decrocher leressort 1
• Actionner plusieurs fois la pédale

Garde pedale de frein arriere 3mm≥ A≥ 5mm

• Fixer le ressort 1

Si la garde ne correspond pas aux indications, reportez-vous au réglage de la garde. (ci-dessus)

Freins (suite)

RéGLAGE DE LA GARDE

• Decrocher le dessort 1
• Desserrer l'écrou et tourner la tige jusqu'à ce que la garde soit correcte.

Garde pedale de frein arriere 3mm≥ A≥ 5mm

Bloquer la tige 3 et serrer I'ecrou 2.

Ecrou 2 M6 10Nm

• Accrocher le dessort 1

CONTRÔLÉ DU Niveau DE LIQUIDE FREIN ARRÊIRE

Positionner la moto sur une surface plane.
Vérifier le niveau du liquide au travers duvoyant.
S'assurer que le niveau (entre les deux flèches) est le plus proche de la flèche haute.

Si le niveau est inférieur au repère MIN, faire l'appoint de liquide selon les instructions ci-dessous

COMPLEMENT DE LIQUIDE DE FREIN ARRÈRE

Retirer le bouchon 1 avec sa membrane 2. Remplir de liquide jusqu'au repere A

Minerva liquide de frein DOT 4

• Reposer la membrane et le couvercle avec son joint torque.

DÉMONTAGE DES PLAQUETTES DE FREIN AVANT ET ARRÊIRE

• Retirer les clips ① et l'axe ②.
• Retirer les plaquettes de frein.

Ne pas actionner le levier de frein avant ou la pédale de frein arrêté quand les plaquettes sont retirees.

CONTRÔLÉ DES PLAQUETTES DE FREIN AVANT ET ARRÊIRE

Vérifier l'usure des plaquettes

Epaisseur minimum des plaquettes

A ≥1mm

Si le remplacement est nécessaire,
toujours changer les plaquettes par paire.

REEMPLACEMENT DES PLAQUETTES DE FREIN AVANT ET ARRÈRE

Vérifier que les disques de frein ne soient pas souillés d'huile ou deGRAisse. Dans ce cas, nettoyer les disques avec du nettoyant pour freins.

Nettoyant pour freins

Minerva nettoyant et dégraissant freins

Freins (suite)

Installer de nouvelles plaquettes

Remonter les deux axes 2 et les clips 1

Vérifier les niveaux de liquide de frein et complétés si nécessaire. (p.54 et 56)

ATTENTION

Ne pas utiliser la moto tant que le levier de frein et la pédale ne sont pas opérationnels. «Pomper» à plusieurs reprises avec le levier/la pédale jusqu'à ce que les plaquettes soient au contact des disques.

Entretien circuitélectrique

DéPOSE DE LA BATTERIE

Désactiver tous les consommateurs et arrêté le moteur.

ATTENTION

• 125 SE: vérifier que le contacteur à cef est sur off.

Risque important d'endommagement du CDI.

• Démonter la selle (p.40)
• Demonter le filtré à air (p.40).
  La batterie est placee au fond du boitier de filtre.
• Démoner les deux vis ① de la pièce de maintien de la batterie.
• Débrancher le cable négatif ② de la batterie.
• Débrancher le cable positif ③ de la batterie.
• Enlever la batterie par le haut.

Entretien circuitélectrique (suite)

REPOSE DE LA BATTERIE

CHARGE DE LA BATTERIE

• Enfilier la batterie dans son logement.
• Connecter le cable positif à la batterie.
• Connecter le cable négatif à la batterie.
• Installer la piece de maintain en la batterie et serrer les deux vis ①.

Vis chassin M6 10Nm

• Verifier le positionnement des cables de batterie pour qu'ils ne génent pas lors de la manipulation du filtré à air.
• Remonter le filtré à air (p.41).
• Remonter la selle (p.40).

La batterie est de type sans entretien.

Si le vehicule reste non utilise pour une longue période, il est recommendé de déconnecter la batterie et de l'entreposer dans un endroit sec. Dépose de la batterie (p.58)

Vérifier à l'aide d'un voltmètre la tension de la batterie :

Tension battery >12.5V

Si la tension est insuffisante, déposer la batterie et recharger la à l'aide d'un chargeur.

Charge batterie (12V)

0.5A pendant 10 heures ou 5A pendant 30min

Déconnecter le chargeur en fin de charge.
Installer la batterie (ci-dessus).

Entretien circuitélectrique (suite)

REEMPLER LE FUSIBLE GÉNÉRAL

Démonter la selle (p.40)

Le fusible principal 1 se trouve sur le relais de démarreur.

Retirer le fusible defectueux et le remplacer par un nouveau fusible de meme valeur.

Fusible principal 30A

Mettre un nouveau fusible de réserve dans la boite à fusible.

• Remonter la salle (p.40).

REMPLACER LE FUSIBLE DE PROTECTION FAISCEAU LUMIÈRE (125 SE/R)

Démonter la selle (p.40)

Le fusible de protection faisceau lumière se trouve ① sous le montant supérieur de la boucle arrrière cote droit de la moto.

Retirer le fusible défectueux et le remplacer par un nouveau fusible de même valeur.

Fusible de protection faisceau lumière 15A

• Remonter la salle (p.40).

DÉMONTAGE DE LA PLAQUE PHARE

Mettre le contact sur off.

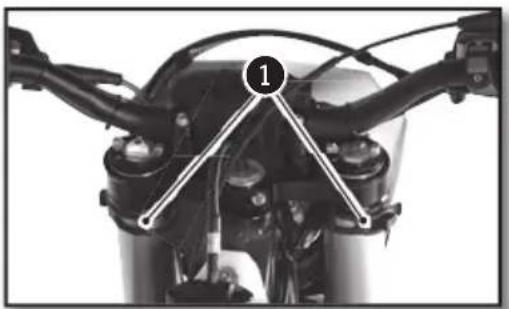

Dégrafer les caoutchoucs croit et gauche ① de chaque côte de la fourche.

Désengager l'ensemble durite de frein/cable de compteur du guide supérieur et inférieur.

Dégager la plaque phare vers le haut

Débrancher le connecteur ② et retarder la plaque phare

REMONTAGE DE LA PLAQUE PHARE

Brancher le connecteur électrique.

Engager la plaque phare en s'assurant que les trous ① de la plaque phare soient en place dans les pions ② du garde boue.

Faire passer l'ensemble durite de frein/cable de compteur dans les guides supérieur et inférieur 3.

Attacher les brides en caoutchoucs.

Contrôler le réglage de la portée du phare (p.62)

REMPACER L'AMPOULE DE PHARE OU LA VEILLEUSE

Déposer la plaque phare et le phare (p.60)

Retirer la protection caoutchouc 1

Tourner d'un quart de tour la douille dans le sens contraire des aiguilles d'une montre pour l'extraire du phare.

Appuyer légerement sur l'ampoule tout en tournant dans le sens inverse des aiguilles d'une montre et l'extraire de la douille.

Mettre en place une nouvelle ampoule 2

Ampoule de phare S2 12V 35/35W

Revisser la douille avec l'ampoule dans le phare en vissant dans le sens des aiguilles d'une montre.

Repositionner la protection caoutchouc 1

La veilleuse 3 se remplace simplement en retardant la douille du reflecteur.

Veilleuse W5W 12V 5W

Reposer la plaque phare et le phare (ci-dessus)

RÉGLER LA PORTÉE DU PHARE

La portée se regle avec une moto en état de fonctionnement avec son pilote.

Pour régler la portée du phare, visser ou dévisser la vis à la base du phare.

Visser la vis ① augmente la portee du phare.

Dévisser la vis ① diminue la portée du phare.

REMPLACER LA BATTERIE DU COMPTEUR (125 SE/R)

1. Déposer la plaque phare et le phare (p.60)
2. Sortir la centrale clignotants pour pouvoir acceder aux vis de compteur (125 SE/R).
3. Enlever les vis et-retirer le compteur en le sortant vers le haut.
4. Debrancher les 3 connecteurs du compteur.
5. Ouvrir le compteur à l'aide d'une piece.
6. Installer une nouvelle batterie (marquage sur le haut)

Batterie de compteur CR 2032 3V

1. Remonter le capot en prenatal garde de ne pas endommager le joint silicone.
2. Vérifier que le compteur fonctionne.
3. Rebrancher les connecteurs du compteur.
4. Réinstaller le compteur sur le support.
5. Visser les vis et remetter la centrale clignotant.
6. Reposer la plaque phare et le phare (p.61)
7. Regler le compteur (p.19)

Lavage et remisage

LAVAGE DE LA MOTO REMISAGE DE LA MOTO

SHERCO you conseille de laver votre 125 SE/R aussi souvent que possible afin de maintainir son bon état de marche et de prolonger sa durée de vie.

1. Boucher la sortie du silencieux d'éché-pement et le filtré à air (sac plastique + elastique ou un bouchon spécial).
2. Pour dégraisser le moteur, appliquer du dégraissant, nettoyer avec un pinceau puis, rincer le moteur avec un tuyau d'arrosage.
3. Laver le reste du vehicule avec de l'eau chaude savonneuse.
4. Bincer à l'eau claire.
5. Secher avec une peu de chamois ou un chiffon propre et doux.
6. Secher la chaine et la lubrifier avec uneGRAISSSE speciale chaine
7. Une fois le nettoyage terminé, enlever les protections du filtré à air et de l'échévement, démarrer le moteur et le laisser tournier quelques minutes au ralenti.

Éviter l'utilisation de matériel à haute pression qui risque de provoquer des infiltrations d'eau dans les roulements, la fourche avant... et qui entraine des dommages très importants. Utiliser un détergent de force moyenne.

ATTENTION

Pour éviter toutes infiltrations d'eau, respecter une distance minimale de lavage de 20 cm.

Avant d'entreposer le vehicule pendant une longue durée (plus de 2 mois), suivez les instructions suivantes :

1. Laver toute la moto.
2. Vider le réservoir d'essence
3. Demonter la bougie et injector un spray à l'intérieur du moteur par le trou de la bougie. Remonter la bougie. Bougie demontée mesure quelques impulsions de démarreur pour recouvrir d'un film protecteur la paroi du cylindre.
4. Déposer la batterie (p.58)
5. Charger la batterie (p.59)
6. Lubrifier tous les cables à l'aide d'un spray.
7. Caler la moto de façon que les roues ne touchent pas le sol.
8. Protégéra sortie du pot d'échéappement avec un sac plastique pour empêcher l'humidité d'entrer.
9. Vaporiser un spray sur les surfaces métalliques non peintes, moteur et câblages électriques.
10. Recouvrir la moto d'une housse respirante

MISE EN SERVICE APRES REMISAGE

Réinstaller la batterie (p.59)

Remplir le réservoir de carburant.

Effectuer les opérations de graissage et d'entretien (p.64)

Effectuer un essai sur route.

Plan d'entretien

PLAN DE GRAISSAGE ET D'ENTRETIEN	Après 5 heures	Toutes les 20 heures
MOTEUR
Vidanger l'huile de boîte à vitesse	●	●
Vérifier le fonctionnement et la souplesse des valves et boosters		●
Remplacer bougie (après 50 heures)
Vérifier que les câbles de valves ne sont pas endommagés et bien régés	●	●
CARBURATEUR
Nettoyer le carburateur et vidanger la cuve		●
ACCESSIONS
Vérifier étanchéité circuit de refroidissement	●	●
Vérifier étanchéité et fixation échépendement	●	●
Vérifier état, souplesse et position du cable, régler, graisser	●	●
Vérifier niveau dans maître-cylindre d'embrayage	●	●
Nettoyer filtré à air et boîtier	●	●
Vérifier état et position des fils électriques	●	●
Vérifier fonctionnement circuit électrique (code/phare, stop, clignotants, tímoins, éclairage compteur, klaxon, comodos)	●	●
FREINS
Vérifier niveau liquide de frein, épaisseur des plaquettes, disques	●	●
Vérifier état et étanchéité durites de frein	●
Vérifier état, course à vide pédale et levier de frein, régler	●	●
Vérifier serrage vis circuit de frein et disques	●	●
PARTIE - CYCLE
Vérifier fonctionnement et étanchéité fourche et amortisseur	●	●
Nettoyer les cache-poussière		●
Purger les bras de fourche	●
Vérifier serrage général de la visserie	●
Vérifier / régler les roulements de direction	●	●
ROUES
Vérifier tension des rayons et voile des jantes	●
Vérifier état et pression des pneus	●	●
Vérifier état chaîne, pignon, couronne, guides, tension chaîne	●	●
Graisser la chaîne	●	●
Vérifier le jeu des roulements de roues	●	●

ENTRETIEN ANNUEL

Travaux d'entretien importants recommends pouvant être demandés en supplément	Au moins 1X par an
Fourche	●
Amortisseur	●
Nettoyer et graisser roulements de direction et caches	●
Nettoyer et graisser les biellettes	●
Remplacer la fibre de verre du silencieux	●
Traiter les raccords et contacteurs électriques avec un aérosol Protecteur	●
Remplacer le liquide de l'embrayage hydraulique	●
Remplacer le liquide de frein	●
Vérifications et travaux d'entretien importants à effectuer par le pilote	Avant chaque utilisation	Après chaque utilisation
Vérifier niveau liquide de frein	●
Vérifier état des plaquettes de frein	●
Vérifier fonctionnement de l'éclairage	●
Vérifier fonctionnement de l'advertissement sonore	●
Graisser câbles / gaz		●
Sortir régulièrement les cache-poussière, nettoyer		●
Nettoyer chaîne, graisser, vérifier tension, régler si nécessaire		●
Nettoyer filtré à air et boîtier		●
Vérifier état des pneus et pression	●
Vérifier niveau liquide de refroidissement	●
Vérifier étanchéité durites d'essence	●
Vérifier état de toutes les commandes	●
Vérifier freinage	●	●
Passer produit anticorrosion Protecteur sur pieces nues (exceptés freins et échévement)		●
Mettre Protecteur sur contacteur et bouton éclairage		●
Vérifier régulièrement serrage tous écrous, vis, colliers		●

ATTENTION

Vérifier le serrage des vis de votre moto après la première sortie / les premières heures d'utilisation.

En usage competition il faut faire la revision des 20 heures après chaque course!

il ne faut pas depasser la revision de plus de 2 heures.

Les revisions dans les ateliers sherco ne remplacent pas les contrôles et l'entretien par le pilote !

Plan d'entretien (suite)

VÉRIFICATIONS ET TRAVAUX D'ENTRETIEN IMPORTANTS DEVANT ÉTRE EFFECTUés PAR UN ATELIER SHERCO

Usage compétition	Toutes les 10h	Toutes les 20h	Toutes les 40h	Toutes les 80h
Usage loisir	Toutes les 20h	Toutes les 40h		Toutes les 80h
Contrôler l'usure des disques d'embrayage		● ●	●
Contrôler la longueur des ressorts d'embrayage		● ●	●
Vérifier que la noix d'embrayage ne soit pas marquée			●	●
Vérifier que la cloche d'embrayage ne soit pas marquée			●	●
Contrôler l'usure du cylindre et du piston			●	●
Remplacer le piston		●
Vérifier le fonctionnement du système de valves et boosters et son usure	● ●	●
Contrôler le faux-rond en bout d'embiellage			●	●
Contrôler le roulement du pied de bielle			●	●
Remplacer le roulement de tête de bielle			●	●
Remplacer les roulements de vilebreguin			●	●
Contrôler l'usure totale de la boîte (pignons, roulements, fourchettes)			●	●
Contrôler les lamelles de la boîte à clapet			●	●
Remplacer la laine de roche du silencieux d'échévement		● ●	●

Couples de serrage

COUPLES SERRAGE MOTEUR
Bouchon de vidange M16 15Nm
Bougie (appliquer de laGRAisse au cuivre) 15Nm
Vis carter de pompé à eau M6 10Nm
Vis carter d'embrayage M6 10Nm

COUPLES SERRAGE PARTIE CYCLE
Amortisseur à bague plastique M5 5Nm
Autres vis châssis M6 10Nm
Autres vis châssis M8 24Nm
Vis de disque de frein avant/arière M8 24Nm Loctite			® 243TM
Vis de couronne M8 23Nm
Vis de fixation brides de guidon M8 25Nm
Vis de Té supérieur de fourche WP	M8 17Nm
Vis de Té inférieur de fourche WP	M8 12Nm
Vis de Té supérieur	M8 17Nm
Vis de pincement de bas de fourche	M8 12Nm
Vis supports latéraux culasse	M8 25Nm Loctite	® 243TM
Autres vis châssis	M10	40Nm
Vis de fixation de pointets de guidon	M10	40Nm	Loctite® 243TM
Vis amortisseur en haut	M10	40Nm	Loctite® 2701
Vis amortisseur bas	M10	40Nm	Loctite® 2701
Axes moteurs	M10	40Nm
Axes biellettes delta/H	M12	40Nm
Axe de bras oscillant	M16	100Nm
Ecrou de roue avant	M20	25Nm
Ecrou de colonne de direction	M20	30Nm
Ecrou de roue arrête	M24	100Nm

125 SE/R

SHERCO

INDEX

■ FRANÇAIS P.4
■ ENGLISH P.70
■ ESPAGNOL P. 136

SHERCO

Hold buttons 1 et 2:
Setup mode

Button 1:

Change screens 1,2,3

Hold button 1:

Levier de frein à main

■ Contacto de l'ave (125 SE)

Embrague: Juego ( p.186 à p.187)

Rango de régimen parcial C:

Desconectar la connexion électrique 3 de la bomba de gasolina.

ATENCLON

Conectar la connexion électrique 3

Dévisser ou visser les vis ③ jusqu'à conseigner la tension correcta de la cadena

Repositionner la protection caoutchouc 1
