Type de produit	Filtre de fréquences (crossover) pour enceinte 2 voies
Marque	Monacor
Modèle	DN2618P
Catégorie	Crossover audio
Utilisation	Montage en intérieur, conception d'enceintes 2 voies
Puissance d'entrée max	350 W
Impédance de sortie (grave)	4 Ω ou 8 Ω
Impédance de sortie (aigu)	8 Ω
Fréquence de coupure passe-bas	1700 Hz (avec 4/8 Ω) ou 3000 Hz (avec 8 Ω)
Fréquence de coupure passe-haut	3000 Hz
Pente passe-bas	6 dB/octave
Pente passe-haut	18 dB/octave
Protection du tweeter	Lampe navette (lampe de protection)
Dimensions (L × H × P)	125 × 32 × 110 mm
Poids	417 g
Température de fonctionnement	0 °C à 40 °C
Nettoyage	Brosse sèche et douce, sans produits chimiques ni eau
Élimination	Dépôt en usine de recyclage (papier/carton)
Conformité	Directives UE, symbole CE

FOIRE AUX QUESTIONS - DN2618P Monacor

Comment brancher le crossover DN2618P ?

Connectez le haut-parleur de grave/médium aux bornes BM+ et - selon l'impédance choisie (4 ou 8 Ω). Reliez le tweeter aux bornes H+ et H- (impédance 8 Ω). L'entrée de signal se fait sur les bornes IN. Respectez la polarité pour une bonne mise en phase.

Quelle impédance choisir pour le haut-parleur de grave ?

L'impédance peut être de 4 Ω ou 8 Ω selon la fréquence de coupure souhaitée. Pour une coupure à 1700 Hz, utilisez 4 Ω ou 8 Ω ; pour 3000 Hz, 8 Ω est recommandé. Consultez les caractéristiques techniques des haut-parleurs.

Comment sélectionner la fréquence de coupure ?

Le DN2618P offre deux fréquences de coupure passe-bas : 1700 Hz et 3000 Hz (selon l'impédance du grave). Le passe-haut est fixé à 3000 Hz. La sélection dépend des haut-parleurs utilisés et de la conception de l'enceinte.

À quoi sert la lampe navette sur ce crossover ?

La lampe navette (lampe de protection) protège le tweeter contre les surcharges. Elle s'allume en cas de puissance excessive, limitant ainsi le signal vers le haut-parleur d'aigu.

Ce crossover est-il compatible avec des haut-parleurs de 8 Ω uniquement ?

Non, le grave peut être en 4 Ω ou 8 Ω selon la fréquence de coupure. Le tweeter doit être impérativement en 8 Ω. Vérifiez les spécifications de vos haut-parleurs.

Puis-je utiliser ce filtre dans une enceinte existante ?

Oui, le DN2618P est conçu pour le montage dans une enceinte 2 voies. Assurez-vous que l'enceinte peut accueillir les dimensions du filtre (125 × 32 × 110 mm) et que les haut-parleurs sont adaptés.

Que faire si aucun son ne sort du tweeter ?

Vérifiez le branchement du tweeter sur les bornes H+ et H- (impédance 8 Ω). Testez la lampe navette : si elle est grillée, remplacez-la. Assurez-vous que l'entrée de signal est correcte.

Comment nettoyer le crossover sans l'endommager ?

Utilisez une brosse sèche et douce pour enlever la poussière. N'utilisez jamais de produits chimiques, d'eau ou de chiffon humide car cela pourrait endommager les composants électroniques.

Comment éliminer ce produit en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans une usine de recyclage appropriée (papier et carton) pour contribuer à une élimination non polluante.

Le produit est-il garanti ? Que faire en cas de panne ?

La garantie est caduque si le produit est utilisé hors de son usage prévu, mal branché, surchargé ou réparé par une personne non habilitée. En cas de panne, contactez un service agréé.

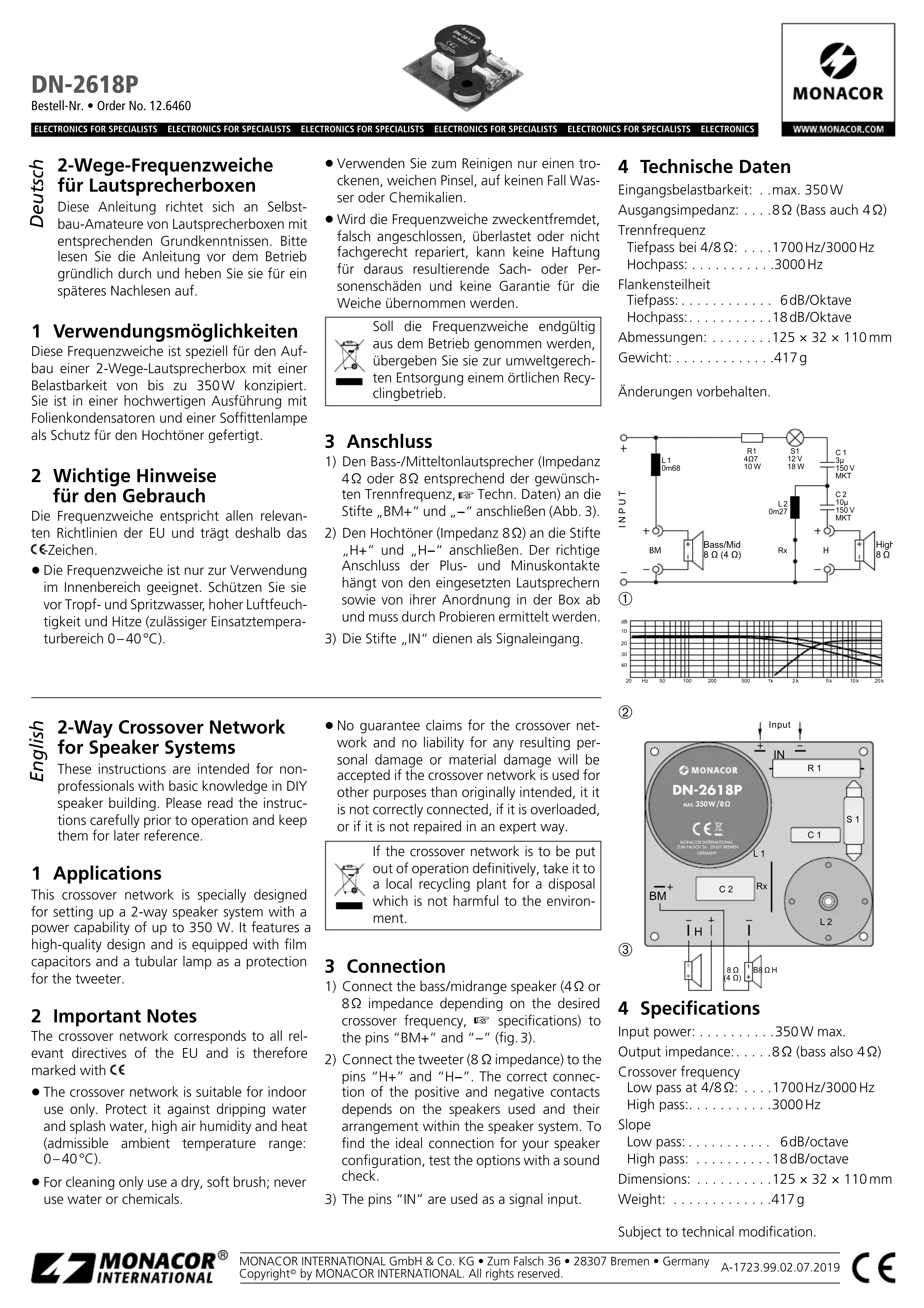

MODE D'EMPLOI DN2618P Monacor

Filtre de fréquences 2 voies pour enceintes

Fina Cette notice s'adresse aux non-professionnels avec des connaissances de base dans la conception d'enceintes. Veuillez dire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ulterieurement.

1 Possibilities d'utilisation

Ce filtré de fréquences est spécialement concu pour le montage d'une enceinte 2 voies avec une puissance de 350W max. Il est d'excellente qualité, avec condensateurs à film et lampe navette comme protection pour le haut-parleur d'igu.

2 Conseils importants d'utilisation

Le filtré de fréquences répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole C€.

• Le filtré de féquences n'est donc qu'elles pour une utilisation en intérieur. Protégéz-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiente admissible 0 - 40^ ).

• Pour le nettoyage, utilisez uniquement une Brosse sèche, douce, enaucun cas de produits chimiques ou d'eau.

• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si le filtré de fréquences est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.

Lorsque le filtr de fréquences est définitivement retire du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE
PAPIER À TRIER

3 Branchement

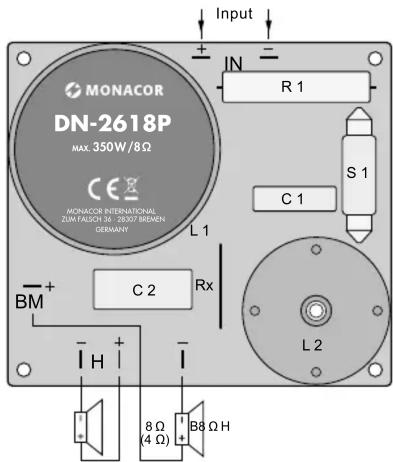

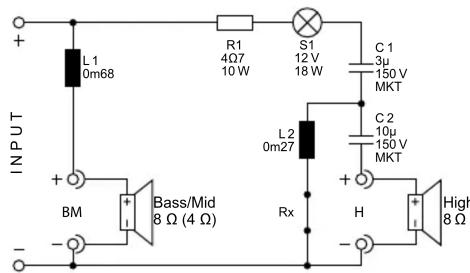

1) Reliez le haut-parleur de grave/medium (impedance 4 ou 8 selon la fréquence de coupure voulue, caractéristiques techn.) aux pins «BM+» et «-» (schéma 3).
2) Reliez le haut-parleur d'aigu (impédance 8Ω) aux pins «H+» et «H-». Le branchement correct des contacts plus et moins dépend des haut-parleurs utilisés et de leur placement dans l'enceinte. Pour le branchement idéal de la configuration, faites un test audio.
3) Les pins «IN» seront comme entrée de signal.

4 Caractéristiques techniques

Puisance d'entree : . . . .350W max.

Impedance de sortie : . . .8Ω (grave aussi 4Ω)

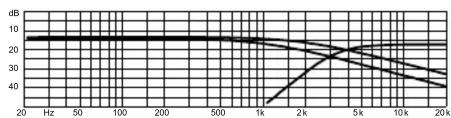

Fréquence de coupure

Passe-bas avec 4/8Ω .. .1700 Hz/3000 Hz

Passe-haut: .3000 Hz

Pente

Pass-bas: 6 dB/octave

Passe-haut: 18dB/octave

Dimensions: 125 × 32 × 110 ~mm

Poids: 417g

Tout droit de modification réservé.
