DN1218PAX - Crossover audio Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre de fréquences 2 voies pour enceintes
Marque	Monacor
Modèle	DN1218PAX
Utilisation prévue	Conception d'enceinte 2 voies pour haut-parleurs de grave de 30 cm et 38 cm
Puissance d'entrée maximale	600 W
Impédance nominale	8 Ω
Fréquence de coupure	2500 Hz
Pente de filtrage - grave	12 dB/octave
Pente de filtrage - aigu	18 dB/octave
Types de haut-parleurs compatibles	Grave : 30 cm et 38 cm ; aigu : non spécifié
Bornes de connexion	Entrée : IN ; Sorties : B+/B- (grave), HB+/H- (aigu), HA+/H- (aigu avec atténuateur), L-PAD (atténuateur)
Atténuateur intégré	Possibilité de brancher un atténuateur externe (ex. AT-62… de MONACOR) via la barrette L-PAD
Zone d'utilisation	Intérieur uniquement
Plage de température de fonctionnement	0 °C à 40 °C
Nettoyage	Avec un pinceau sec et doux ; proscrire eau et produits chimiques
Conformité	Directives de l'Union européenne (symbole CE)
Garantie	Caduc en cas d'utilisation non conforme, de mauvaise connexion, de surcharge ou de réparation par une personne non habilitée
Élimination	Apporter en usine de recyclage adaptée pour contribuer à une élimination non polluante

FOIRE AUX QUESTIONS - DN1218PAX Monacor

Quel type d'enceinte puis-je construire avec ce filtre ?

Ce filtre de fréquences est conçu pour une enceinte 2 voies utilisant un haut-parleur de grave de 30 cm ou 38 cm et un haut-parleur d'aigu.

Comment brancher les haut-parleurs au filtre ?

Reliez le haut-parleur de grave aux bornes B+ et B-, le haut-parleur d'aigu aux bornes HB+ et H-. Si vous utilisez un atténuateur, branchez l'aigu sur HA+ et H-. Les entrées signal se font via les bornes IN.

Quelle est la puissance maximale supportée par le filtre ?

La puissance d'entrée maximale est de 600 W. Veillez à ne pas dépasser cette limite pour éviter tout dommage.

Comment utiliser un atténuateur avec ce filtre ?

Le filtre dispose d'une barrette L-PAD dédiée au branchement d'un atténuateur externe (par exemple la série AT-62... de MONACOR). Cela permet d'ajuster le volume du haut-parleur d'aigu par rapport au grave.

Comment nettoyer le filtre de fréquences ?

Utilisez un pinceau sec et doux pour enlever la poussière. Ne jamais utiliser d'eau ou de produits chimiques, car cela pourrait endommager l'appareil.

Où puis-je utiliser ce crossover ?

Ce filtre est prévu pour une utilisation en intérieur uniquement. Protégez-le de l'eau, des éclaboussures et d'une humidité élevée.

Que faire en cas de problème ou de dysfonctionnement ?

Si l'appareil ne fonctionne pas correctement, vérifiez d'abord les connexions. Ne tentez pas de réparer vous-même ; confiez-le à une personne habilitée sous peine d'annuler la garantie.

Comment éliminer ce produit en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans une usine de recyclage adaptée pour contribuer à une élimination non polluante.

Quelle est la pente de filtrage du filtre ?

La pente est de 12 dB/octave pour le haut-parleur de grave et de 18 dB/octave pour le haut-parleur d'aigu, avec une fréquence de coupure de 2500 Hz.

Ce filtre est-il compatible avec des haut-parleurs de 25 cm ?

La notice indique une compatibilité avec des haut-parleurs de grave de 30 cm et 38 cm. L'utilisation avec des haut-parleurs de 25 cm n'est pas recommandée et pourrait altérer les performances.

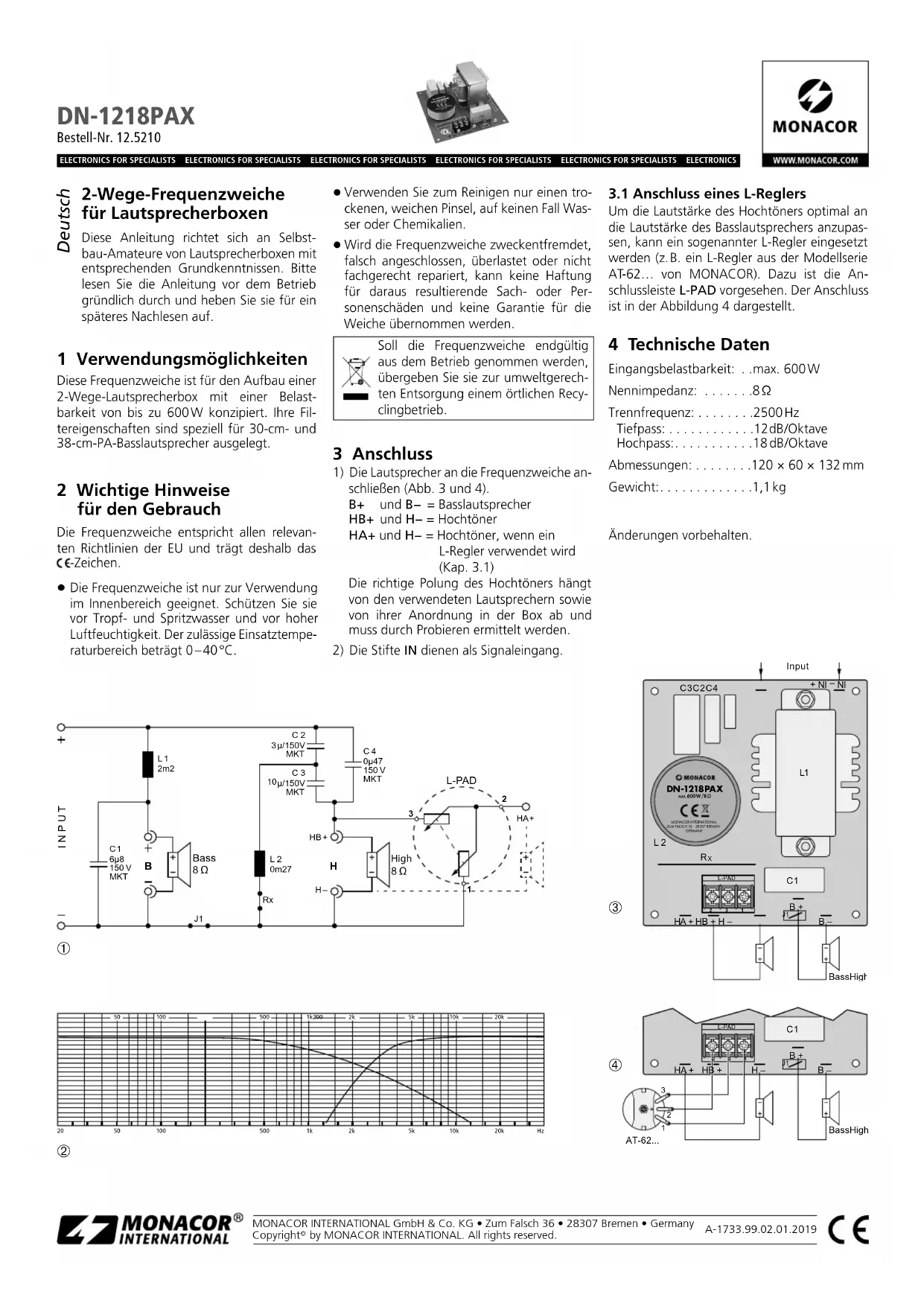

MODE D'EMPLOI DN1218PAX Monacor

Filtre de fréquences 2 voies pour enceintes

Fra Cette notice s'adresse aux non-professionnels avec des connaissances de base dans la conception d'enceintes. Veuillez dire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ulterieurement.

1 Possibilities d'utilisation

Ce filtré de féquences est concu pour la conception d'une enceinte 2 voies avec une puissance de 600W maximum. Ses propriétés de filtrage sont prévues pour des haut-parleurs de grave de 30cm et 38cm.

2 Conseils importants d'utilisation

Le filtré de fréquences répond à toutes les directives nécessaires de l'Union française et porte donc le symbole C.

Le filtré de fréquences n'est donc qu'ou pour une utilisation en interieur. Protegez-le de tout type de projections d'eau, des éclaboussures et d'une humidité elevée de l'air. La plage de température de fonctionnement autorisée est de 0 - 40^

Pour le nettoyage, utilisez un pinceau sec et doux, en aucun cas d'eau ou de produits chimiques.
- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si le filtré de fréquences est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée, en outre, la garantie deviendrait caduque.

Lorsque le filtrte de fréquences est définitivement retire du service, vous doivent le déposer dans une Usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE
PAPIER À TRIER

3 Branchement

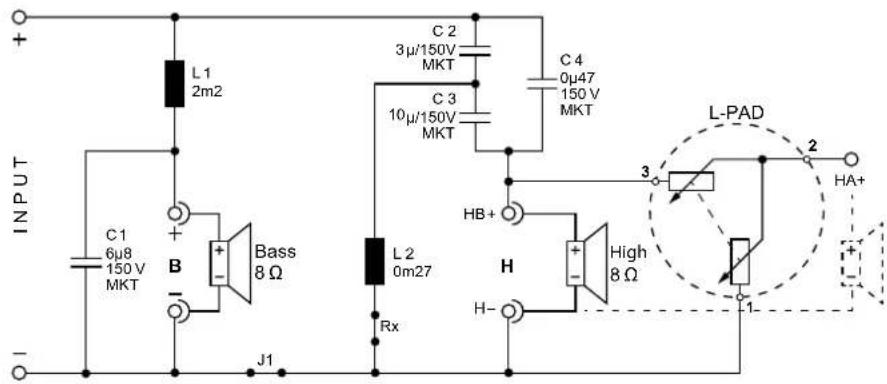

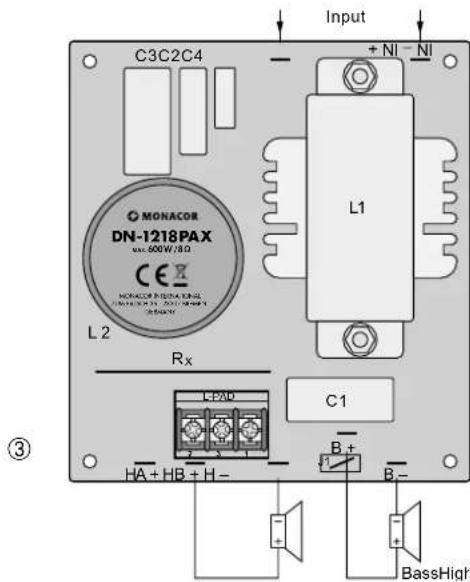

1) Reliez les haut-parleurs au filtré de fréquences (schémas 3 et 4)

B+ et B- = haut-parleur de grave

HB+ et H- = haut-parleur d'aigu

HA+ et H- = haut-parleur d'aigu, si un attenuateur est utilisé (chapitre 3.1)

La polarité correcte du haut-parleur d'aigu dépend des haut-parleurs utilisés et de leur positionnement dans l'enceinte. Pour définir correctement la polarité, il convient de faire un test.

2) Les pins IN sont utilisés comme entrées de signal.

3.1 Branchement d'un attenuateur

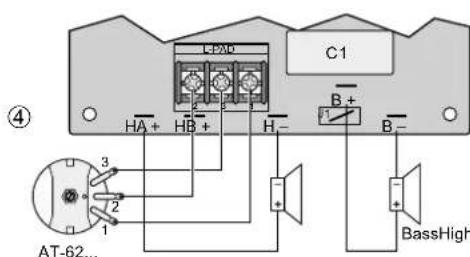

Pour adapter de manière optimale le volume du haut-parleur d'aigu au volume du haut-parleur de grave, on peut utiliser un attenuateur (par exemple un attenuateur de la série AT-62... de MONACOR). La barrette de branchement L-PAD est prévue a cet effet. Vous pouvez voir le branchement sur le schéma 4.

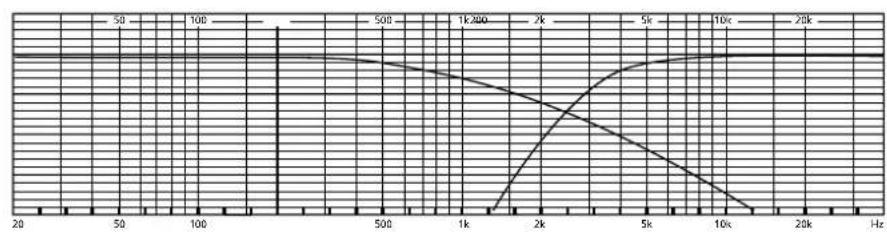

4 Caracteristiques techniques

Puissance d'entrée : . . .600W max.

Impedance nominale .. .8Ω

Fréquence de coupure. .2500 Hz

Haut-parleur de grave : 12dB/octave

Haut-parleur d'aigu:..18dB/octave

Tout droit de modification réservé.

①

(2)
