Type de produit	Filtre de fréquences 3 voies (crossover audio passif)
Marque	Monacor
Modèle	DN200
Utilisation	Enceinte 3 voies avec puissance max 400 W
Puissance d'entrée maximale	400 W
Impédance de sortie	8 Ω
Fréquences de coupure	700 Hz et 3500 Hz
Pente de filtrage	12 dB/octave
Nombre de voies	3 (grave, médium, aigu)
Connectique	Bornes à vis pour haut-parleurs
Atténuateurs	Possibilité d'ajouter atténuateurs (série AT-62)
Polarité	Inversion possible pour médium et aigu selon les HP
Branchement en série	Supporté pour HP 4 Ω
Dimensions (L × H × P)	243 × 35 × 160 mm
Poids	1,3 kg
Température de fonctionnement	0 °C à 40 °C
Nettoyage	Brosse sèche et douce
Protection	Éviter projections d'eau, humidité élevée, chaleur
Intérieur uniquement	Oui
Composants	Selfs à air et condensateurs à film
Homologation	Conforme aux directives de l'Union européenne (symbole CE)
Élimination	Déposer dans une usine de recyclage adaptée

FOIRE AUX QUESTIONS - DN200 Monacor

Comment brancher le crossover DN200 ?

Suivez le schéma fourni : reliez le haut-parleur de grave (B), de médium (M) et d'aigu (H) aux bornes correspondantes. La polarité des médium et aigu peut nécessiter une inversion selon les modèles de HP. Utilisez les bornes supplémentaires pour un branchement en série de HP 4 Ω. Pour atténuer le volume, insérez un atténuateur (série AT-62) sur les pins L1-L3.

Quelle est la puissance maximale supportée ?

La puissance d'entrée maximale est de 400 W. Ne dépassez pas cette limite pour éviter tout dommage.

Quelles sont les fréquences de coupure ?

Les fréquences de coupure sont de 700 Hz (grave-médium) et 3500 Hz (médium-aigu).

Puis-je utiliser des haut-parleurs de 4 Ω ?

Oui, pour un branchement en série de deux haut-parleurs de médium 4 Ω et/ou deux haut-parleurs d'aigu 4 Ω, utilisez les deux pins supplémentaires repérés + et -.

Comment nettoyer le crossover ?

Utilisez uniquement une brosse sèche et douce. N'utilisez jamais d'eau ou de produits chimiques.

Peut-on atténuer le volume des médiums ou aigus ?

Oui, vous pouvez insérer des atténuateurs (série AT-62 de MONACOR) entre les pins L1, L2, L3 pour adapter le volume des haut-parleurs de médium et/ou d'aigu.

Quelle est l'impédance de sortie ?

L'impédance de sortie est de 8 Ω.

Où utiliser ce crossover ?

Ce filtre de fréquences est conçu pour une utilisation en intérieur uniquement. Protégez-le de l'eau, de l'humidité élevée et de la chaleur (température entre 0 °C et 40 °C).

Que faire en cas de panne ?

Le crossover ne contient aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contactez un professionnel qualifié. Toute ouverture non autorisée annule la garantie.

Quelle est la pente de filtrage ?

La pente de filtrage est de 12 dB/octave pour chaque filtre.

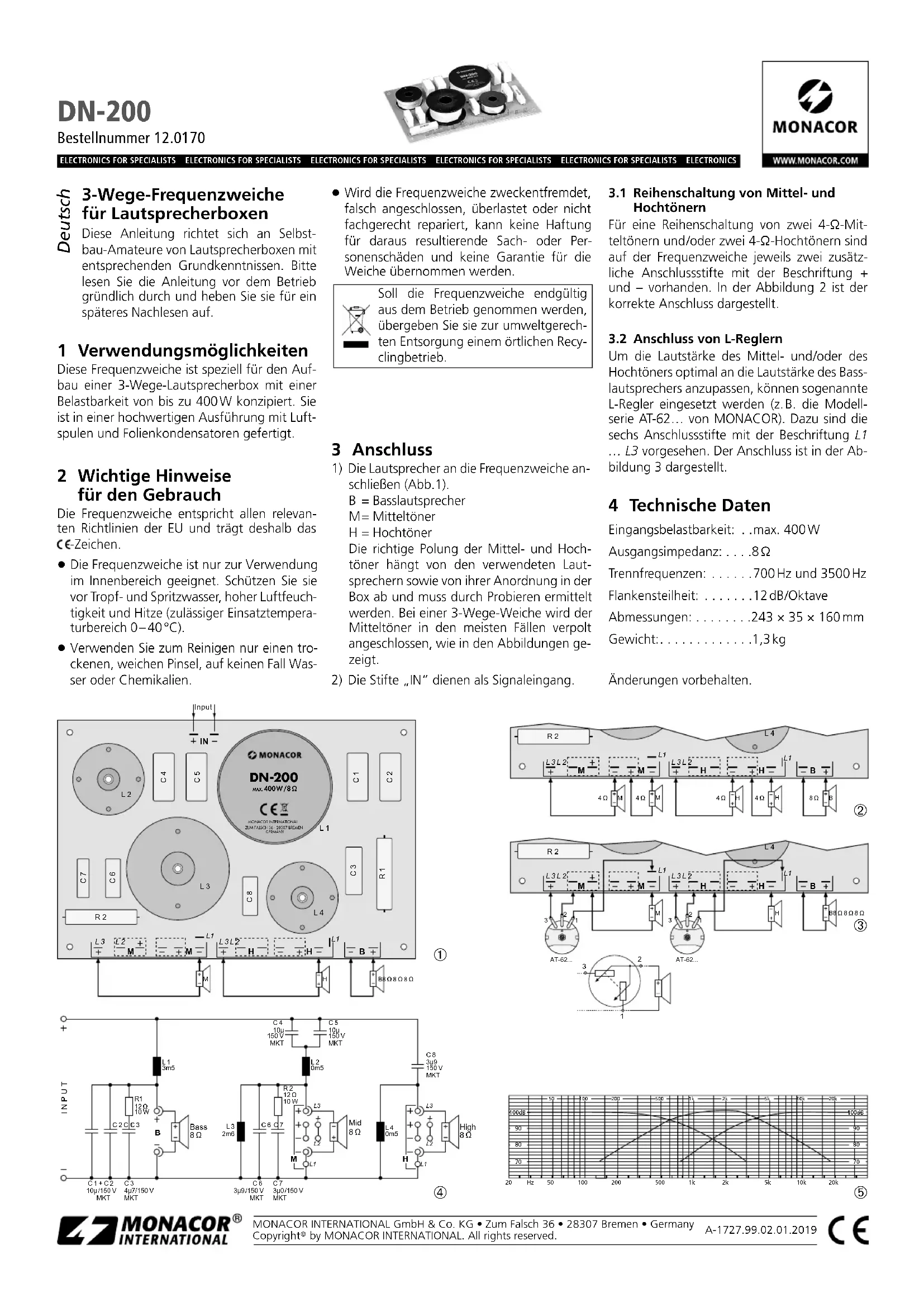

MODE D'EMPLOI DN200 Monacor

Filtre de fréquences 3 voies pour enceintes

Cette notice s'adresse aux non-professionnels avec des connaissances de base dans la conception d'enceintes. Veuillez lire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilities d'utilisation

Ce filtré de féquences est spécialement concu pour la conception d'une enceinte 3 voies avec une puissance de 400W maximum. Il est d'excellente qualité, avec selfs à air et condensateurs à film.

2 Conseils importants d'utilisation

Le filtr de fréquences répond à toutes les directives nécessaires de l'Union française et porte donc le symbole (C).

Le filtré de fréquences n'est concu que pour une utilisation en interieur. Protegez-le de tout type de projections d'eau, des éclaboussures, d'une humidité élevée de l'air et de la chaleur (plage de température de fonctionnement autorisé: 0 - 40^
Pour le nettoyage, utilisez uniquement un pinceau sec et doux, en dernier cas d'eau ou de produits chimiques.

• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si le filtré de fréquences est utilisé dans un but autre que celui pour lequel il a été lié, s'il n'est pas correctement branche, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.

Lorsque le filtr de fréquences est définitivement retire du service, vous doivent le déposer dans une Usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER A TRIER

3 Branchement

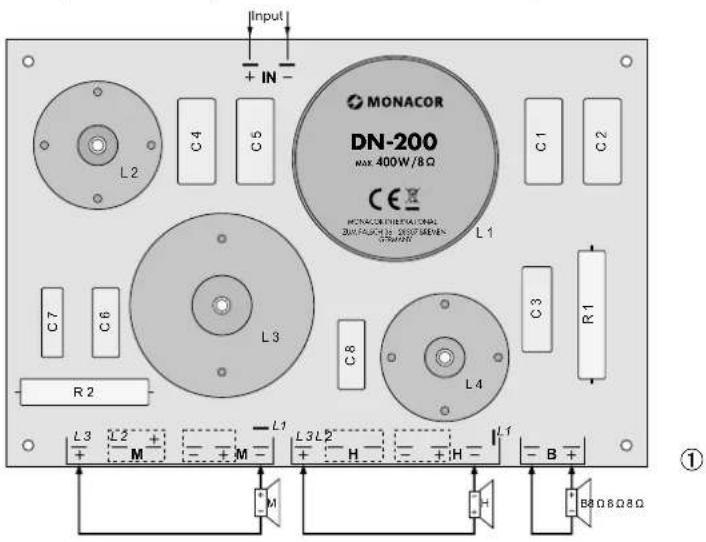

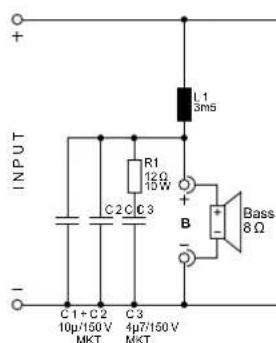

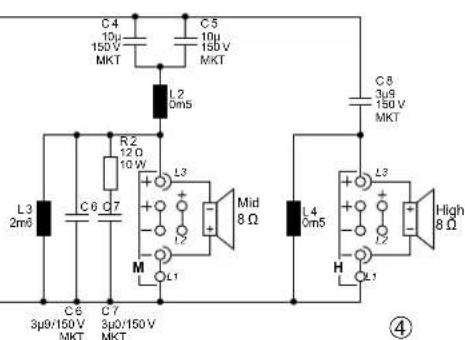

1) Reliez les haut-parleurs au filtrre de frequencies (schema 1)

B = haut-parleur de grave

M= haut-parleur de medium

H = haut-parleur d'aigu

La polarité correcte des haut-parleurs de médium et d'aigu dépend des haut-parleurs utilisés et de leur positionnement dans l'enceinte. Pour la déterminer, des tests doivent être effectuels. Pour un filtré 3 voies, le haut-parleur de médium est, dans la majorité des

cas, branché avec une polarité inversée comme indiqué sur les schémas.

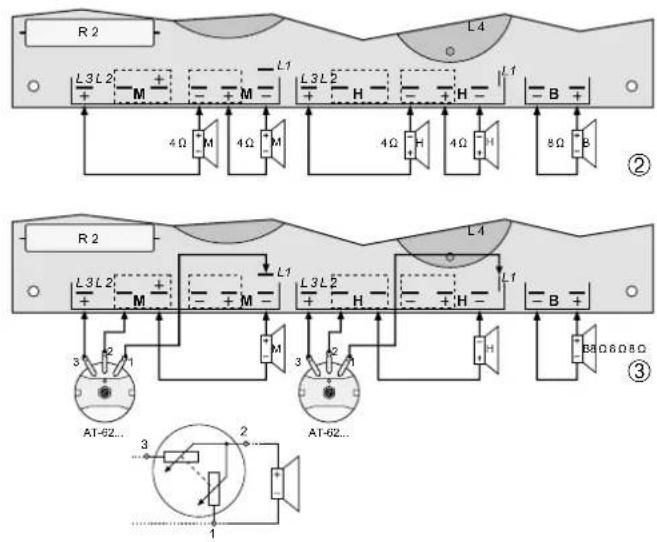

3.1 Branchement en série de hautparleurs de medium et d'aigu

Pour un branchement en série de deux hautparleurs de medium 4 et/ou de deux hautparleurs d'igu 4, deux pins supplémentaires sont respectivement prevus avec le reperege ^+ et-.Le schema 2 presente le branchement correct.

3.2 Branchement d'atténateurs

Pour adapter de maniere optimale le volume du haut-parleur de medium et/ou d'aigu au volume du haut-parleur de grave, il est possible d'inserer des attenuateurs (par exemple la série AT-62...de MONACOR). Pour ce faire, six pins avec le reperege L1 ... L3 sont prevues. Le branchement est presenté sur le schema 3.

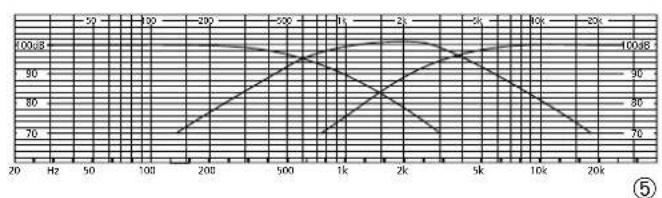

4 Caracteristiques techniques

Puisance d'entree : . . .400W max.

Impedance desorting: .8Ω

Fréquences de coupure : .700 Hz et 3500 Hz

Pente: 12dB/octave

Dimensions: 243 × 35 × 160 mm

Poids 1,3kg

Tout droit de modification réservé.
