Type de produit	Filtre de fréquences (crossover) 3 voies pour enceintes
Marque	Monacor
Modèle	DN10
Utilisation prévue	Conception d'enceintes 3 voies, usage en intérieur
Puissance d'entrée max	100 W
Impédance de sortie	8 Ω
Fréquences de coupure	800 Hz (grave/medium) et 4500 Hz (medium/aigu)
Pente de filtre	12 dB/octave
Nombre de voies	3 (grave, medium, aigu)
Type de composants	Selfs à air, condensateurs bipolaires électrolytiques
Dimensions (L × H × P)	165 × 23 × 110 mm
Poids	510 g
Température ambiante admissible	0 - 40 °C
Nettoyage	Brosse sèche et douce uniquement, pas de produits chimiques ni eau
Sécurité	Protéger des éclaboussures, humidité élevée, chaleur; usage intérieur
Conformité	CE (Union européenne)
Élimination	Recyclage (carton, emballage papier) ; déposer en usine de recyclage
Entrée signal	Bornes « IN »
Sorties haut-parleurs	B (grave), M (medium), H (aigu)
Polarité medium	Généralement inversée ; à déterminer par test
Réparabilité	Réparation par un technicien qualifié recommandée

FOIRE AUX QUESTIONS - DN10 Monacor

Quel type d'enceintes puis-je construire avec le DN10 ?

Le DN10 est conçu pour une enceinte 3 voies avec grave, medium et aigu, d'une puissance maximale de 100 W.

Comment brancher les haut-parleurs au filtre ?

Utilisez les bornes marquées B (grave), M (medium) et H (aigu). L'entrée signal se fait via les bornes IN.

Quelle est l'impédance de sortie du DN10 ?

L'impédance de sortie est de 8 Ω. Assurez-vous que vos haut-parleurs correspondent à cette impédance.

Quelles sont les fréquences de coupure ?

Les fréquences de coupure sont 800 Hz (entre grave et medium) et 4500 Hz (entre medium et aigu), avec une pente de 12 dB/octave.

Dois-je inverser la polarité du haut-parleur medium ?

Dans la majorité des cas, le haut-parleur medium est branché avec une polarité inversée. Effectuez des tests d'écoute pour déterminer la meilleure configuration.

Comment nettoyer le filtre DN10 ?

Utilisez uniquement une brosse sèche et douce. N'utilisez jamais de produits chimiques ou d'eau, car cela pourrait endommager les composants.

Puis-je utiliser le DN10 en extérieur ?

Non, le filtre est conçu uniquement pour une utilisation en intérieur. Protégez-le des éclaboussures, de l'humidité et de la chaleur.

Quelle est la puissance maximale supportée ?

La puissance d'entrée maximale est de 100 W. Ne dépassez pas cette limite pour éviter tout dommage.

Comment éliminer le DN10 en fin de vie ?

Déposez-le dans une usine de recyclage adaptée. Les cartons et emballages papier sont à trier.

Quelles sont les dimensions du filtre ?

Les dimensions sont de 165 × 23 × 110 mm (L × H × P) et il pèse 510 g.

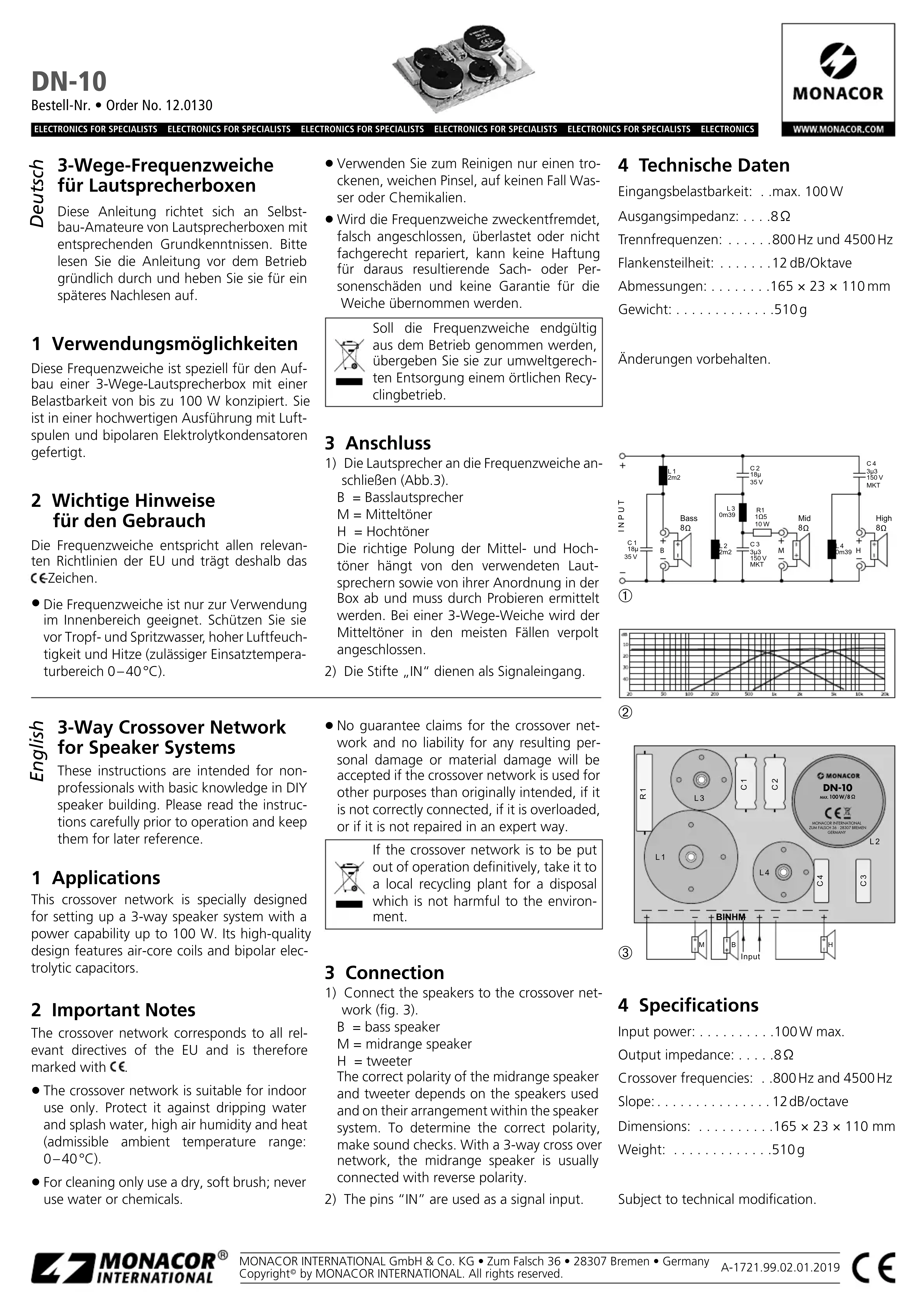

MODE D'EMPLOI DN10 Monacor

Filtre de fréquences 3 voies pour enceintes

Fin. Cette notice s'adresse aux non-professionnels avec des connaissances de base dans la conception d'enceintes. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Ce filtre de fréquences est spécialement conçu pour la conception d'une enceinte 3 voies avec une puissance de 100W max. Il est d'excellente qualité, avec selfs à air et condensateurs bipolaires électrolytiques.

2 Conseils importants d'utilisation

Le filtre de fréquences répond à toutes les directives nécessaires de l'Union française et porte donc le symbole CE.

• Le filtre de fréquences n'est donc que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0 - 40°C ).
• Pour le nettoyage, utilisez uniquement une brosse sèche, douce, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si le filtre de fréquences est utilisé dans un but autre que celui pour lequel il a été conç

Lorsque le filtre de fréquences est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGES PAPIER À TRIER

3 Branchement

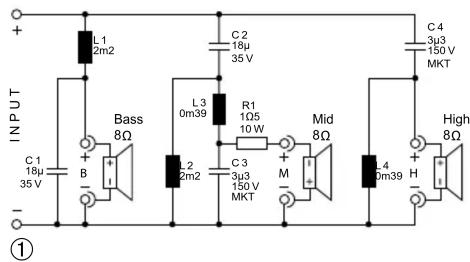

Reliez les haut-parleurs au filtre de fréquences (schéma 3).

B = haut-parleur de grave

M = haut-parleur de medium

H = haut-parleur d'aigu

La polarité correcte des haut-parleurs de medium et d'aigu dépend des haut-parleurs utilisés et de leur positionnement dans l'enceinte. Pour la déterminer, des tests doivent être effectués. Avec un contrôle 3 voies, le haut-

Le haut-parleur de medium est, dans la majorité des cas, branché avec une polarité inversée. 2) Les pins «IN» seront comme entrée de signal.

4 Caractéristiques techniques

Puissance d'entrée:....100W max.

Impédance de sortie :...8Ω

Fréquences de coupure : 800 Hz et 4500 Hz

Pente: 12 dB/octave

Dimensions: 165 × 23 × 110 ~mm

Poids:.510g

Tout droit de modification réservé.
