DN4 - Crossover audio Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre de fréquences 3 voies pour enceintes
Marque	Monacor
Modèle	DN4
Puissance d'entrée max.	100 W
Impédance de sortie	8 Ω
Fréquences de coupure	650 Hz (12 dB/oct) et 6 kHz (6 dB/oct)
Dimensions	120 × 23 × 70 mm
Poids	315 g
Matériaux	Selfs à air, condensateurs électrolytiques bipolaires
Utilisation	Intérieur uniquement
Température ambiante	0 - 40 °C
Nettoyage	Brosse sèche et douce (pas de produits chimiques ni d'eau)
Protection	Éclaboussures, projections d'eau, humidité élevée, chaleur
Conformité	Directives UE, symbole CE
Recyclage	Déposer dans une usine de recyclage adaptée

FOIRE AUX QUESTIONS - DN4 Monacor

Quelle est la puissance maximale supportée par le DN4 ?

La puissance d'entrée maximale est de 100 W. Ne pas dépasser cette valeur sous peine de détériorer le filtre.

Comment brancher les haut-parleurs sur le filtre ?

Reliez les haut-parleurs aux bornes marquées B (grave), M (médium) et H (aigu). L'entrée signal se connecte aux pins IN. Respectez la polarité indiquée.

Quelle est l'impédance de sortie du crossover ?

L'impédance de sortie est de 8 Ω. Veillez à utiliser des haut-parleurs d'impédance adaptée.

Quelles sont les fréquences de coupure ?

Les fréquences de coupure sont 650 Hz (12 dB/octave) pour le passage grave/médium et 6 kHz (6 dB/octave) pour le passage médium/aigu.

Peut-on utiliser ce filtre en extérieur ?

Non, ce filtre est conçu pour une utilisation en intérieur uniquement. Protégez-le des éclaboussures, projections d'eau et humidité élevée.

Comment nettoyer le filtre ?

Utilisez une brosse sèche et douce. N'utilisez jamais de produits chimiques ou d'eau.

Que faire en cas de panne ou de dysfonctionnement ?

Si le filtre ne fonctionne pas correctement, vérifiez les branchements et la polarité. En cas de panne, confiez la réparation à une personne habilitée. Toute intervention non autorisée annule la garantie.

Le filtre est-il compatible avec tous les haut-parleurs ?

Il est compatible avec des haut-parleurs d'impédance 8 Ω et d'une puissance totale ne dépassant pas 100 W. La polarité des haut-parleurs de médium et d'aigu peut nécessiter des tests pour une optimisation.

Quelle est la polarité recommandée pour le médium ?

Dans la majorité des cas, le haut-parleur de médium est branché avec une polarité inversée par rapport au grave et à l'aigu. Effectuez des tests d'écoute pour confirmer.

Comment recycler le produit en fin de vie ?

Lorsque le filtre est définitivement retiré du service, déposez-le dans une usine de recyclage adaptée pour contribuer à son élimination non polluante (cartons et emballages à trier).

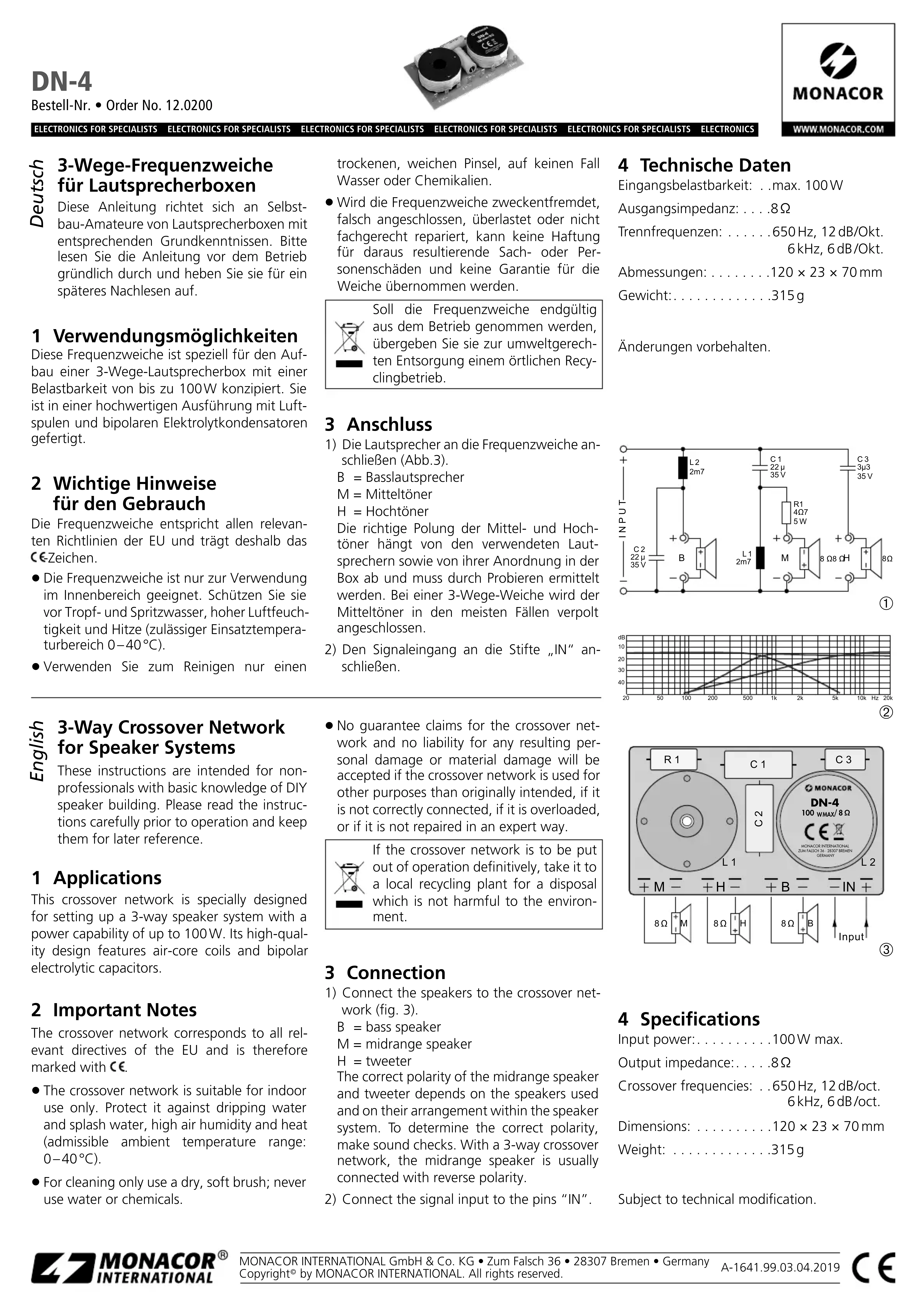

MODE D'EMPLOI DN4 Monacor

Filtre de fréquences 3 voies pour enceintes

Cette notice s'adresse aux non-professionnels avec des connaissances de base dans la conception d'enceintes. Veuillez tire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilities d'utilisation

Ce filtré de fréquences est spécialement concu pour la conception d'une enceinte 3 voies avec une puissance de 100W max. Il est d'excellente qualité, avec selfs à air et condensateurs electrolytiques bipolaires.

2 Conseils importants d'utilisation

Le filtré de fréquences répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole C€.

• Le filtré de fréquences n'est donc qu'pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiente admissible 0 - 40^ ).

• Pour le nettoyage, utilisez uniquement une Brosse sèche, douce, enaucun cas de produits chimiques ou d'eau.

• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si le filtré de fréquences est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.

Lorsque le filtr de fréquences est définitivement retire du service, vous doivent le déposer dans une Usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE
PAPIER À TRIER

3 Branchement

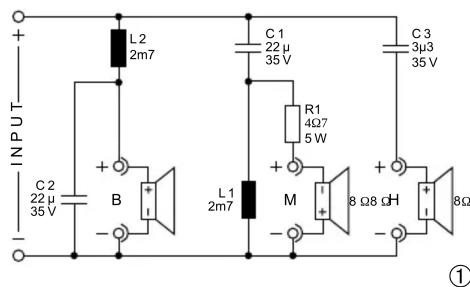

1) Reliez les haut-parleurs au filtrde fréquences (schéma 3).

B = haut-parleur de grave
M = haut-parleur de Médium
H = haut-parleur d'aigu

La polarité correcte des haut-parleurs de medium et d'aigu dépend des haut-parleurs utilisés et de leur positionnement dans l'enceinte. Pour la déterminer, des tests doivent être effectués. Avec un contrôle 3 voies, le haut-

parleur de medium est, dans la majorite des cas, branché avec une polarité inversée.
2) Reliez l'entrée signal aux pins «IN».

4 Caractéristiques techniques

Puissance d'entrée : . . . . . 100W max.

Impedance de sortie : . . .8Ω

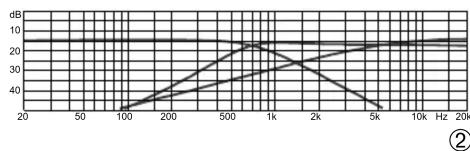

Fréquences de coupure : .650 Hz, 12 dB/oct.
6kHz, 6 dB/oct.

Dimensions: 120 × 23 × 70 ~mm

Poids: 315g

Tout droit de modification réservé.
