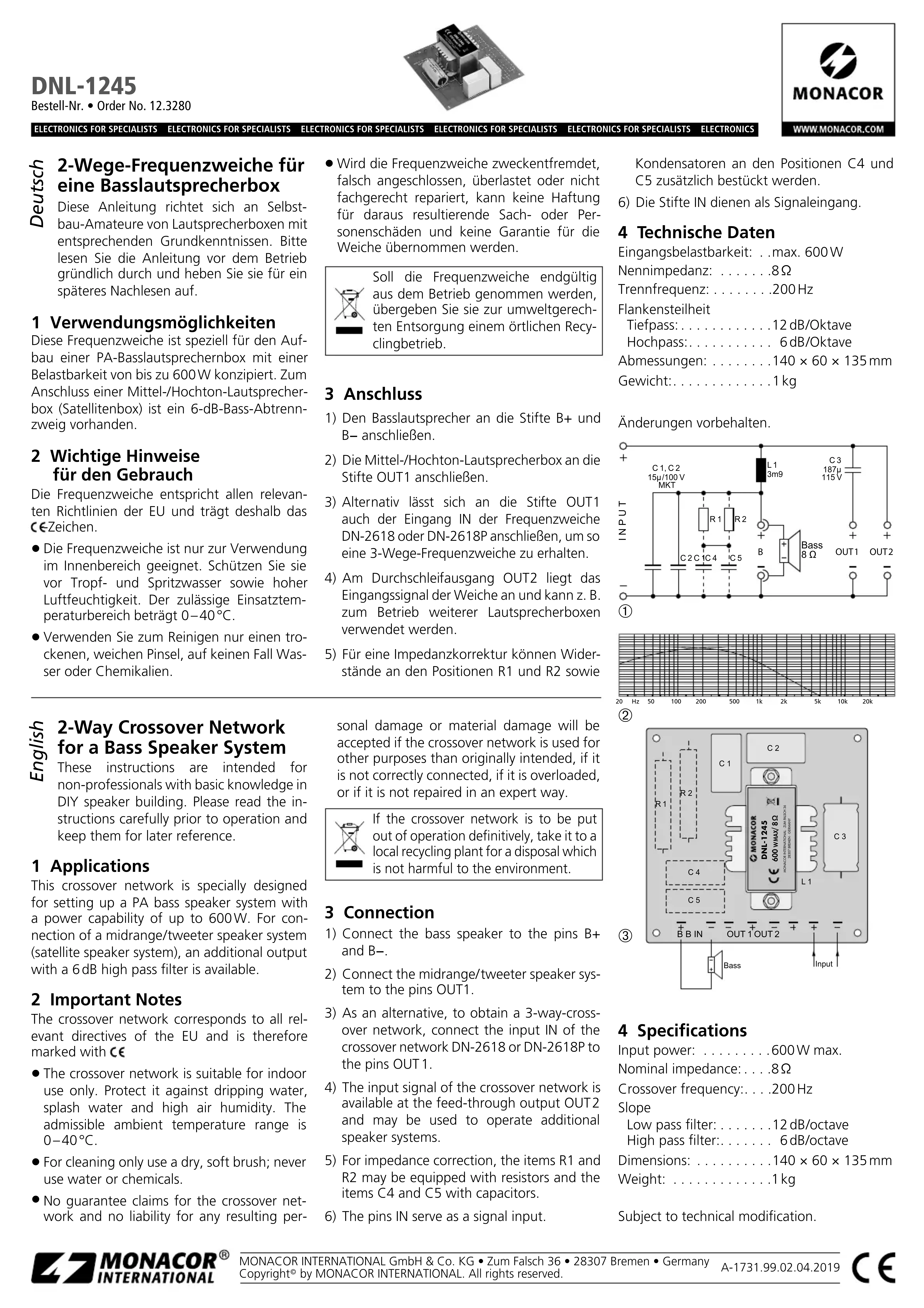

MODE D'EMPLOI DNL1245 Monacor

Filtre de fréquences 2 voies pour enceinte grave

Cette notice s'adresse aux non-professionnels avec des connaissances de base dans la conception d'enceintes. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Ce filtre de fréquences est spécialement conçu pour la conception d'une enceinte de grave Public Adress avec une puissance de 600W max. Pour brancher une enceinte médium/aigu (satellite), une séparation des graves de 6 dB est prévue.

2 Conseils importants d'utilisation

Le filtre de fréquences répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole .

• Le filtre de fréquences n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures et d'une humidité élevée de l'air. La plage de température de fonctionnement autorisée est 0–40°C.
• Pour le nettoyage, utilisez un pinceau sec et doux, en aucun cas d'eau ou de produits chimiques.

- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si le filtre de fréquences est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée, en outre, la garantie deviendrait caduque.

Lorsque le filtre est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Branchement

1) Reliez le haut-parleur de grave aux pins B+ et B−.
2) Reliez l'enceinte médium/aigu aux pins OUT 1.
3) A la place, vous pouvez brancher l'entrée IN du filtre de fréquence DN-2618 ou DN-2618P aux pins OUT1 pour obtenir un filtre de fréquences 3 voies.
4) Le signal d'entrée du filtre est présent à la sortie pour repiquage OUT2 et peut, par exemple, être utilisé pour faire fonctionner d'autres enceintes.
5) Pour une correction d'impédance, des résis-

tances peuvent être placées sur les positions R1 et R2 ainsi que des condensateurs sur les positions C4 et C5.

6) Les pins IN servent d'entrée de signal.

4 Caractéristiques techniques

Puissance d'entrée : . . . . 600 W max.

Impédance nominale : . . . 8 Ω

Fréquence de coupure : .200 Hz

Pente

grave : 12 dB/octave

aigu : 6 dB/octave

Dimensions :....140 × 60 × 135 mm

Poids :....1 kg

Tout droit de modification réservé.

①

4 Dati tecnici

Potenza d'ingresso: . . . . max. 600 W
