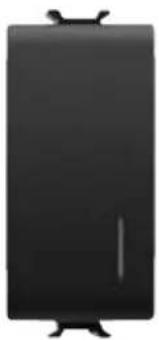

Type de produit	Relais électrique
Marque	Gewiss
Modèle	GW12726
Catégorie	Relais d'appel
Tension d'alimentation	12 V AC/DC
Type de courant	Courant alternatif (AC) et continu (DC)
Contacts	1 inverseur (NO/NC)
Capacité de commutation	10 A / 250 V AC (estimation)
Fonctions principales	Commutation par impulsion, entrée pour poussoir, reset
Dimensions (L x H x P)	45 x 45 x 18 mm (estimation)
Poids	50 g (estimation)
Montage	Encastré ou sur rail DIN (selon accessoires)
Indice de protection	IP20 (estimation)
Température de fonctionnement	-10 °C à +50 °C (estimation)
Normes	HD 384 / IEC 364
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques.
Sécurité	Respecter les instructions de sécurité ; installation par un professionnel.
Pièces détachées et réparabilité	Modules de relais standard ; remplacer le module complet en cas de défaillance.
Informations générales	Fonctionne en AC et DC ; idéal pour applications d'appel et de commande.

FOIRE AUX QUESTIONS - GW12726 Gewiss

Quelle est la tension d'alimentation du relais Gewiss GW12726 ?

Le relais fonctionne sous 12 V AC/DC. Il peut être alimenté aussi bien en courant alternatif qu'en continu.

Comment câbler l'entrée pour poussoir ?

Connectez un poussoir normalement ouvert (NO) entre la borne d'entrée prévue et la masse. Une impulsion commande le relais.

Que signifient les contacts NO et NC ?

NO (Normalement Ouvert) et NC (Normalement Fermé) sont les contacts de sortie du relais. NO est ouvert au repos, NC est fermé au repos.

Le relais peut-il commander une charge inductive ?

Oui, mais il est recommandé de prévoir une diode de roue libre en DC ou un varistor en AC pour protéger les contacts.

Comment réinitialiser le relais ?

Utilisez le bouton de reset situé sur l'appareil. Une pression permet de réinitialiser l'état du relais manuellement.

Peut-on utiliser ce relais en 24 V ?

Non, le modèle GW12726 est conçu pour 12 V uniquement. Les versions 24 V existent dans la gamme (GW14726 par exemple).

Le relais est-il compatible avec les systèmes domotiques ?

Oui, il peut être commandé par des impulsions venant de systèmes domotiques compatibles 12 V. Vérifiez la compatibilité avec votre installation.

Quelle est la puissance maximale commutable ?

Les contacts supportent généralement 10 A sous 250 V AC. En DC, la puissance est réduite ; consultez les spécifications.

Comment savoir si le relais est actif ?

Un LED sur la face avant indique l'état du relais : allumé quand le relais est enclenché.

Où trouver le schéma de branchement ?

Le schéma est fourni dans la notice et également marqué sur le boîtier. Il indique les connexions pour l'alimentation, l'entrée poussoir et les contacts NO/NC.

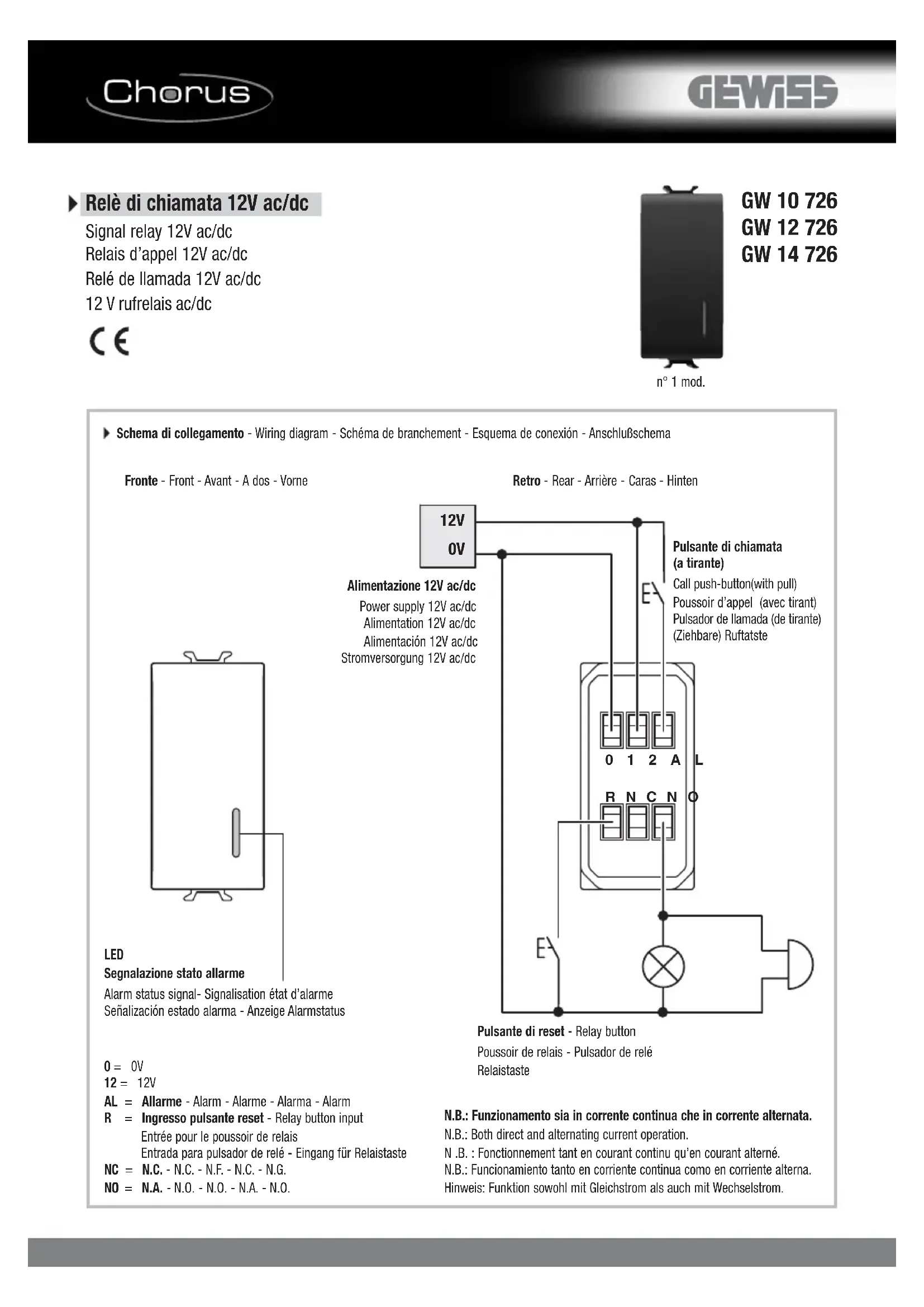

MODE D'EMPLOI GW12726 Gewiss

Relais d'appel 12V ac/dc

Relé de llamada 12V ac/dc

12 V rufrelais ac/dc

GW10726
GW 12726
GW 14726

n^1 mod.

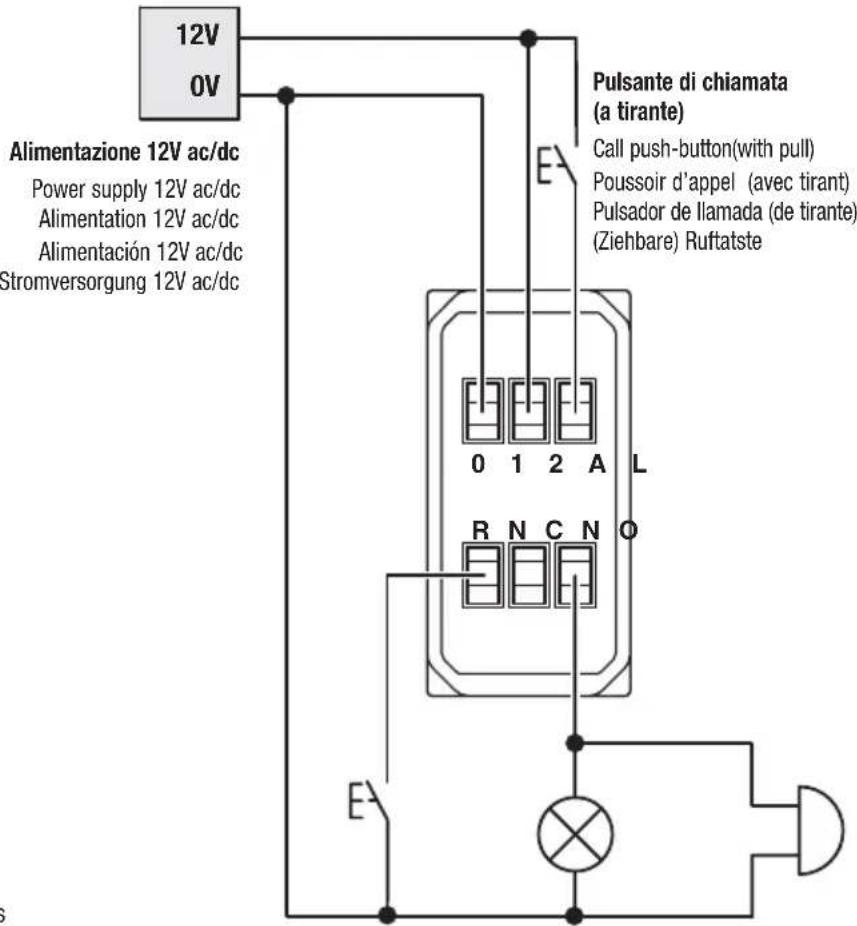

Schema di collegamento - Wiring diagram - Schema de branchement - Esquema de conexion - Anschlußschema

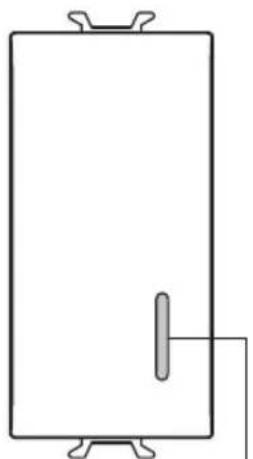

Fronte - Front - Avant - A dos - Vorne

LED

Entrée pour le poussoir de relais

Entrada para pulsador de relé - Eingang für Relaistaste

NC = N.C. - N.C. - N.F. - N.C. - N.G.

NO = N.A. - N.O. - N.O. - N.A. - N.O.

Retro - Rear - Arriere - Caras - Hinten
Pulsante di reset - Relay button

Pousoir de relais - Pulsador de relé
Relaistaste

N.B.: Fonctionnement tant en courant continu qu'en courant alterné.

Attention! La sécurité de l'appareil n'est garantie que si I'on respecte les instructions mentionnées ci-joint.

Il est donc nécessaire de les dire avec attention et de bien les conserver.

Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les appareils à usage domestique et similaire, dans des millieux non pousiéreux et où il n'est pas nécessaire d' avoir une protection spéciale contre la pénétration d'eau. L'organisation de vente GEWISS est à votre disposition pour toute elucidation ou information technique.
