| Type de produit | Relais électrique de contrôle de sous-tension |
| Marque | Gewiss |
| Modèle | GW96908 |
| Tension d'alimentation | 230 VCA / 24 VCA / 24 VCC (sélectionnable via bornes) |
| Plage de tension contrôlée | 75 % à 115 % de la tension nominale (Un), réglable |
| Hystérésis | 5 % fixe |
| Temporisation | 500 ms (retard à l'activation) |
| Sortie | 1 contact inverseur (IN/OUT), 250 VCA, 5 A max |
| Capacité de commutation | 1250 VA (charge résistive) |
| Indicateurs LED | Verte : présence tension alimentation ; Jaune : état relais |
| Boîtier | Plastique autoextinguible, IP40, montage sur rail DIN TS35 |
| Bornes de raccordement | IP20, couple max 1 Nm, section câble 0,5 à 2,5 mm² (rigide) / 4 mm² (sans cosse) |
| Température de fonctionnement | -25 °C à +55 °C |
| Température de stockage | -25 °C à +70 °C |
| Humidité relative | 85 % max (sans condensation) |
| Catégorie de surtension | III (IEC 60664-1) |
| Tension d'isolement | 4 kV |
| Durée de vie mécanique | 20 x 10^6 opérations |
| Durée de vie électrique | 2 x 10^5 opérations à 1000 VA |
| Fréquence de commutation max | 60 / min (100 VA) ou 6 / min (1000 VA) |
| Consommation | 10 VA (230 VCA) / 1,3 VA (24 VCA) / 0,6 W (24 VCC) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec. Ne pas utiliser de solvants ou produits abrasifs. |
| Sécurité | Couper l'alimentation avant toute intervention. Utiliser un fusible de protection 5 A rapide. |
FOIRE AUX QUESTIONS - GW96908 Gewiss
Questions des utilisateurs sur GW96908 Gewiss
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Relais électrique au format PDF gratuitement ! Retrouvez votre notice GW96908 - Gewiss et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GW96908 de la marque Gewiss.

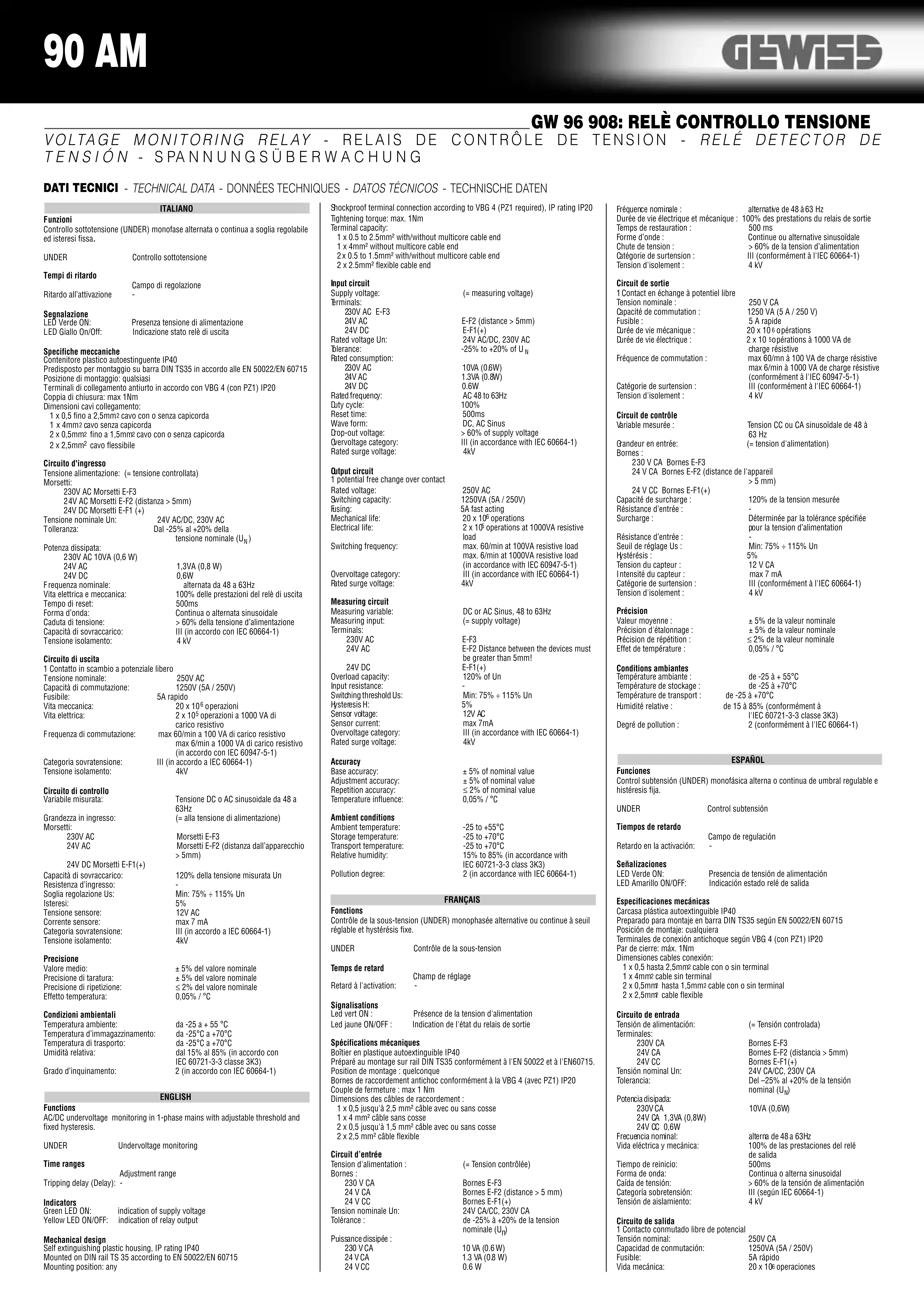

MODE D'EMPLOI GW96908 Gewiss
Contrôle de la sous-tension (UNDER) monophasée alternative ou continue à seuil
régla ble et hysteresis fixe.
UNDER
Contrôle de la sous-tension
Temps de retard
Retard à l'activation:
Champ de réglage
Signalisations
Led vert ON
Led jaune ON/OFF
Présence de la tension d'alimentation
Indication de l'état du relais de sortie
Spécifications mécaniques
Boîtier en plastique autoextinguible IP40 Préparé au montage sur rail DIN TS35 conformément à l'EN 50022 et à l'EN60715. Position de montage : quelconque Bornes de raccordement antichoc conformément à la VBG 4 (avec PZ1) IP20 Couple de fermeture : max 1 Nm Dimensions des câbles de raccordement :1000mm x 500mm x 200mm 1 x 0,5 jusqu'à 2,5 mm² câble avec ou sans cosse 1× 4mm^2 câble sans cosse 2 x 0,5 jusqu'à 1,5 mm² câble avec ou sans cosse 2× 2,5mm^2 câble flexible
Circuit d'entrée
Tension d'alimentation Bornes 230VCA 24V C/ 24VCC Tension nominale Un: tolérance :
Puissance dissipée :
230 VCA 24VCA 24VCC
(= Tension contrôlée) Bornes E-F3 Bornes E-F2 (distance >5mm) Bornes E-F1 24V CA/CC, 230V CA de -25% à +20% de la tension nominale (U_n)
10 VA (0.6 W) 1.3 VA (0.8 W) 0.6 W
Fréquence nominale
Durée de vie électrique et mécanique Temps de restauration : Formedonder Chute de tension Catégorie de surfension : Tension d'isolement
Circuit de sortie
1 Contact en échange à potentiel libre Tension nominale Capacité de commutation Fusible: Direction de vie mécanique: 20 x 106 opérations Durée de vie électrique:
250VCA 1250 VA (5 A / 250 V) 5 A rapide 20 x 106 operations 2x105operationsa 1000 VA de
Fréquence de commutation
Catégorie de suturenion. Tension d'isolement :
Circuit de contrôle
Variable mesurée
Grandeur en entrée
Bornes :
230 V CA Bornes E-F3 24 V CA Bornes E-F2 (
24 V CC bornes e-f1(+)
Capacité de surcharge Prise d'être Résistance d'entrée Surcharge
Résistance d'entrée Seuil de réglage Hystérésis: Tension du capteur : Intensité du capteur Catégorie de surtension Tension d'isolement
Valeur moyenne
Précision d'étalonnage
Précision de répétition :
Effet de température
Degré de pollution :
alternative de 48 à 63 Hz 00% des prestations du relais de sortie 500 ms Continue ou alternative sinusoïdale
60% de la tension d'alimentation III (conformément à l'IEC 60664-1) 4 kV
charge resistive max 60/mn à 100 VA de charge résistive (25°C) max 6/min a 1000 VA de charge re (1) HUTO2007 ( conformement to 1IEC 6094-5-1) III (conformment a TEC 60664-1)
4KV
Tension continue ou alternée sinusoïdale de 48 à
63 Hz
( = tension d'alimentation)
120% de la tension mesurée Déterminée par la tolérance spécifique pour la tension d'alimentation
Min: 75% ÷ 115% Un 5% 12VCA max 7 mA III (conformément à l'IEC 60664-1) 4 kV
5% ±5% de la valeur nominale 5% de la valeur nominale ±5% de la valeur nominale 2% de la valeur nominale ≤ 2% de la valeur nominale 0.05% / °C
6.55% 7.00%
de -25 à +55°C de -25 à +70°C à +70°C 85% (conformément à l'IEC 60721-3-3 classe 3K3) 2 (conformément à l'IEC 60664-1)
alterna o continue de seuil régulable e
ension
egulación
Contrôle de la sous-tension (UNDER)
Lorsque la tension d'alimentation est appliquée à l'appareil, le relais de sortie R commute sur la position ON si la tension mesurée est supérieure à la valeur de consigne réglée par le potentiomètre. Lorsque la tension mesurée par l'appareil descend en dessous de la valeur de consigne, le relais de sortie R commute sur la position OFF. Le relais commute de nouveau sur la position ON lorsque la tension mesurée dépasse la valeur imposée par le potentiomètre, COMME à l'hystérésis.
