MODE D'EMPLOI GW96331 Gewiss

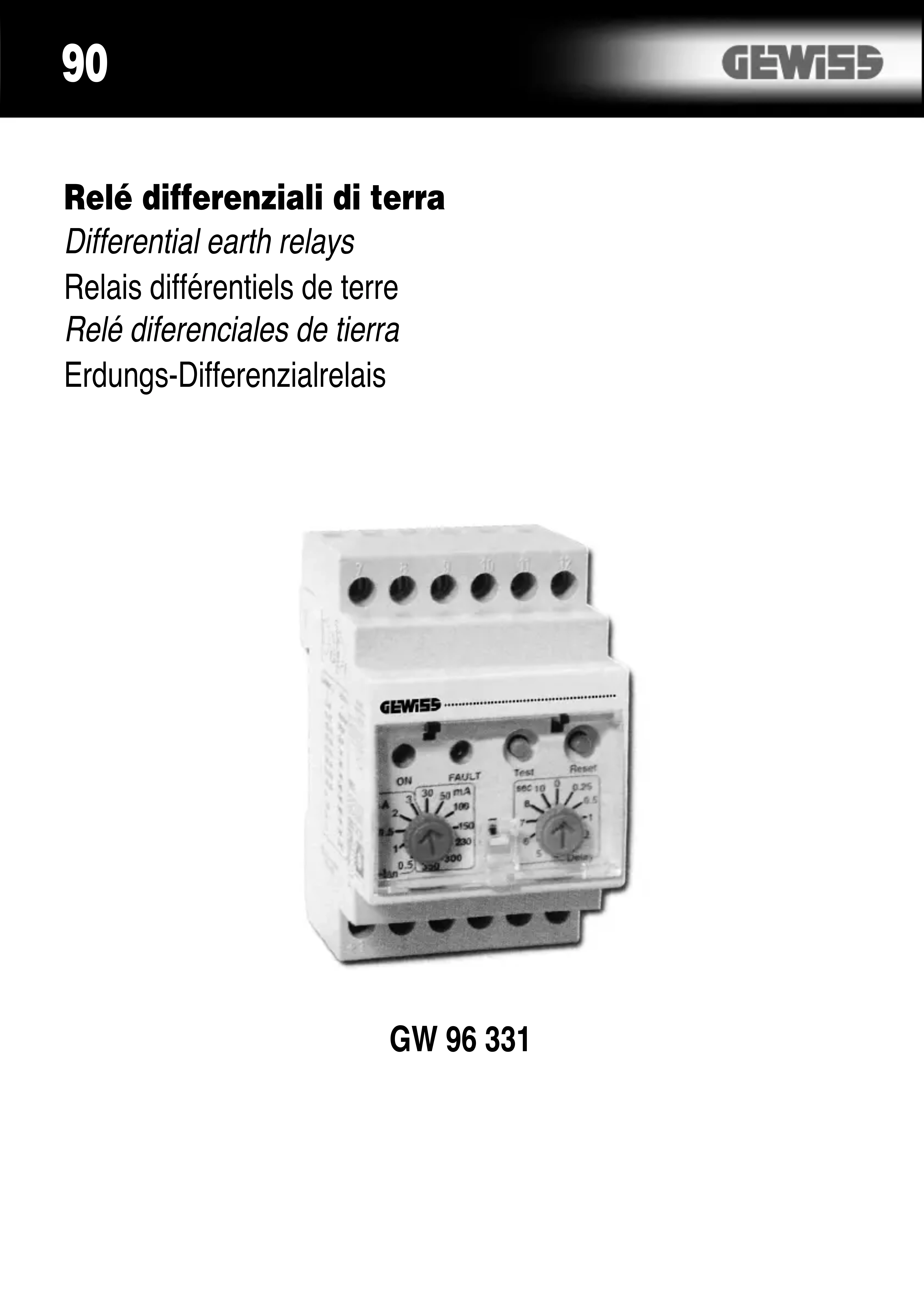

Relais différentiels de terre
| · Tension d'alimentation | 230V CA ± 10% - 40/60 Hz |
| · Consommation maximum | < 4 VA |
| · Champ d'étalonnage 30 - 50 du courant (l'AN) | 100 - 150 - 230 - 300 - 350 mA0,5 - 1 - 1,5 - 2 - 3 A |
| · Champ d'étalonnage 0 - 0,25 du temps | 0,5 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 10 sec |
| · Sortie, un contact de commutation | NC - C - NO 10A, 250V |
| · Température d'utilisation | 0°C ÷ +55°C |
| · Température de stockage | -20°C ÷ 80°C |
DATOS TECNICOS
Tension d'essai 2kV à 50Hz pendant 1 minute (1kV pour le circuit de mesure)
- Degre de protection IP20 sur les bornes - IP40 sur la partie frontale
-
Classe d'iso1ation II
-
Signalisations FAULT (led ROUGE) état d'intervention, dépassement du seuil après temps de retard ON (led VERTE): dispositif alimenté correctement RESET (bouton): remise à zéro de l'anomalie TEST (bouton): contrôle du fonctionnement du dispositif
| · Normes de référence | IEC 364/ 4-5, IEC 755, CEI EN 60947.2/B, CEI EN 61008/1 |
| · Circuit ampèremétrique | Conducteurs: long. max 20 m, sect. min. 1 mm² |
| · Dimensions | 3 modules DIN |
Les relais de terre differentiels sont constitués d'un relais amperemetrique et d'un transformateur sommateur toroïdal; ils sont utilisés dans les reseaux BT en courant alternatif pour systèmes TT, IT, TNS afin d'assurer la protection contre les contacts indirects (protection complémentaire aux contacts directs) et contre les risques d'incendie (parce que les courants limités vers la terre n'arrivent pas à faire intervenir le dispositif de courant magnétothermieque). Tous les conducteurs de la ligne monophasée ou triphasée, y compris le neutre, doivent traverser le tore de façon à ce qu'il puisse relever le courant résiduel résultat; le dispositif intervient quand, suite à un dernier d'isoolation, la somme vectorielle des courants dans les conducteurs déterminée une résultat différentielle.
Le circuit de mesure est réalisé de façon à être également sensible aux courants de dispersion avec composantes pulsantes; les Normes IEC prévoient la classification de ces courants dans la CLASSE A.
Le seuil d'intervention peut etre regle a l'aide d'un selecteur situé sur la partie frontale (12 parametes), il en est de meme pour le temps d'intervention (12 temps).
Il est possible de plomer la partie frontale afin d'empêcher la modification des sélections.
Le circuit ampereme tique ne doit pas se couver a proximte de composants electromecaniques ou de gros conducteurs de puissance afin deviter que ces derniers generont des champs magnétiques ou des parasites qui pouraient provoquer des variations transitoires du signal mesure. S'il n'est pas possible d'eviter ces perturbations, enrouler entre eux les conducteurs du signal ampereme tique en utilisant un cable blinde avec le blindage relié à la terre.
CHARACTERISTICAS TECNICO FUNCIONALES

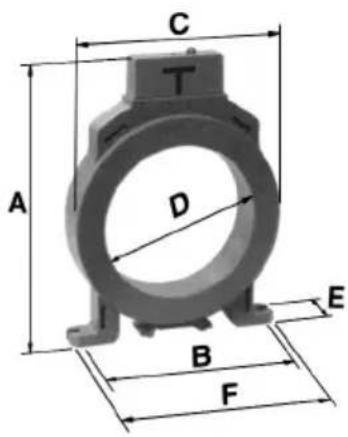

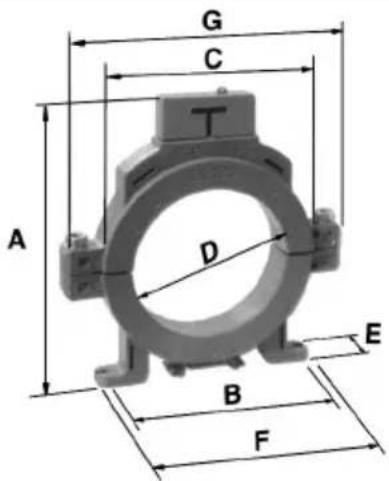

Combinable toroid current reduction units.
Réducteurs de courant toroïdaux pouvant être accouplés.
Reductores de corrente toroidal combinables.
Anpassbare Ringkerntransformatoren.


D A B C E F G
GW96332351189078,527104
