Type de produit	Relais électrique d'appel
Marque	Gewiss
Modèle	GW14726
Tension d'alimentation	12 V AC/DC
Type de contact	1 NF (NC) + 1 NO (NO)
Fonction principale	Commutation pour système d'appel
Environnement d'installation	Intérieur, non poussiéreux
Normes applicables	HD 384 / IEC364
Dimensions (approx.)	90 x 18 x 70 mm
Poids (approx.)	0.1 kg
Entretien	Nettoyage à sec, éviter l'humidité
Sécurité	Installation par un professionnel qualifié ; respecter les instructions
Pièces détachées	Non disponibles séparément
Réparabilité	Non réparable par l'utilisateur

FOIRE AUX QUESTIONS - GW14726 Gewiss

Quelle est la tension d'alimentation du relais GW14726 ?

La tension d'alimentation est de 12 V AC/DC. Le relais fonctionne aussi bien en courant continu qu'en courant alternatif.

Combien de contacts possède le relais ?

Le relais dispose d'un contact NF (normalement fermé) et d'un contact NO (normalement ouvert).

Où installer le relais Gewiss GW14726 ?

Installez le relais dans un environnement intérieur non poussiéreux et à l'abri de l'humidité, conformément aux normes HD 384 / IEC364.

Comment raccorder le poussoir de relais ?

Connectez le poussoir à l'entrée prévue sur le relais (voir schéma). Le poussoir permet de commander le relais à distance.

Le relais peut-il être utilisé en extérieur ?

Non, ce relais est conçu pour une utilisation en intérieur uniquement, dans un milieu sec et non poussiéreux.

Quel est le courant maximal supporté par les contacts ?

La fiche technique ne précise pas le courant maximal, mais pour un relais de cette gamme, comptez environ 5 A à 250 V AC pour les contacts NO/NF.

Comment savoir si le relais fonctionne ?

Appliquez 12 V AC/DC sur la bobine et vérifiez le basculement des contacts à l'aide d'un multimètre. Un déclic audible peut également indiquer le fonctionnement.

Puis-je remplacer le relais moi-même ?

Si vous avez les compétences électriques nécessaires, oui. Cependant, pour des raisons de sécurité, l'installation doit être réalisée par un professionnel qualifié.

Le relais est-il compatible avec d'autres appareils Gewiss ?

Oui, ce relais fait partie de la gamme Chorus de Gewiss et est compatible avec les autres composants de cette gamme.

Que faire si le relais ne commute pas ?

Vérifiez l'alimentation 12 V AC/DC, les connexions du poussoir et l'état des contacts. Si le problème persiste, le relais est probablement défectueux et doit être remplacé.

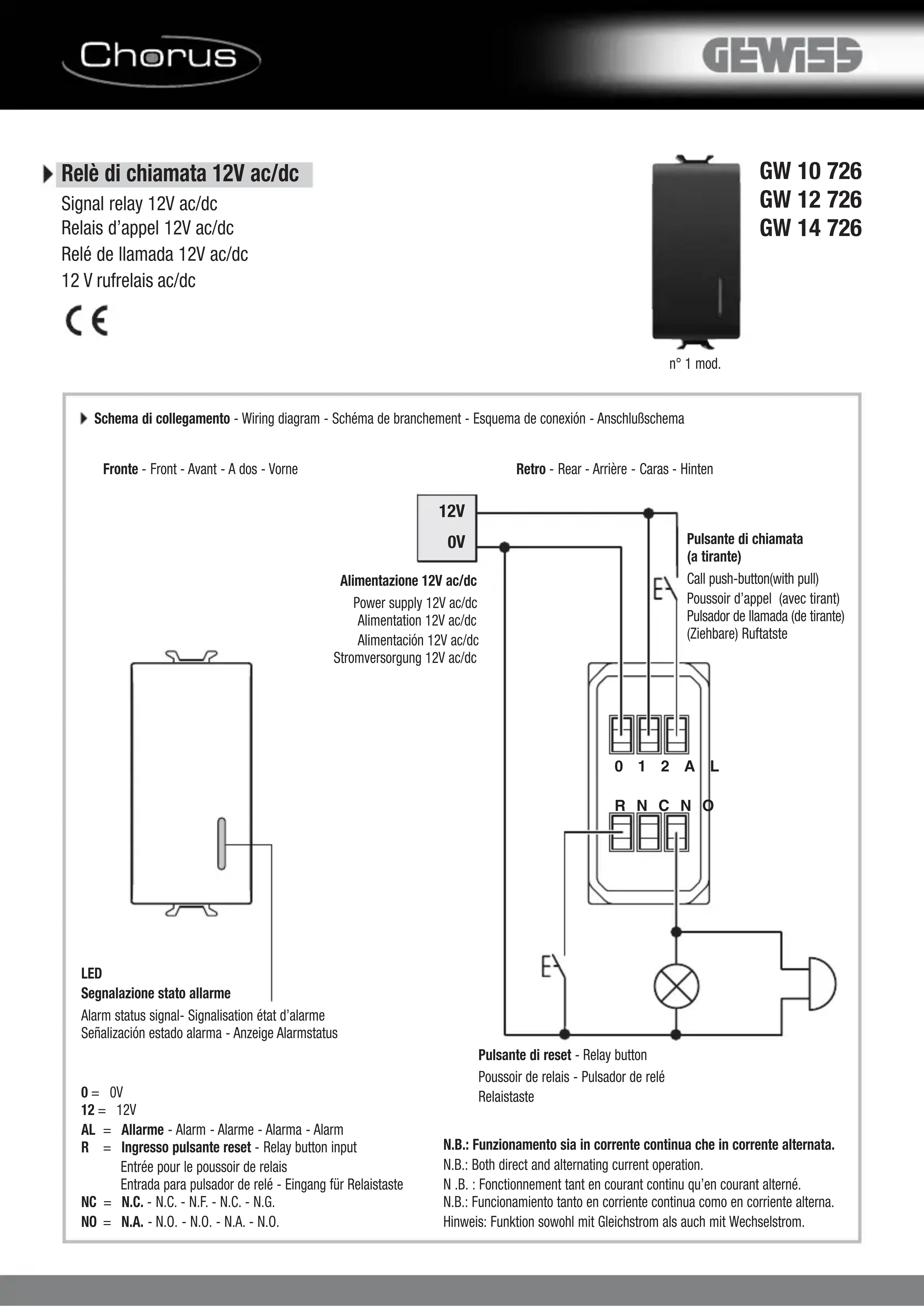

MODE D'EMPLOI GW14726 Gewiss

Relais d'appel 12V ac/dc

Relais d'appel 12V ac/dc

12 V relais ac/dc

GW 10 726

GW 12726

GW 14 726

Entrée pour le poussoir de relais

NC = N. C. - N. C. - N. F. - N. C. - N. G.

NO = N. A. - N. O. - N. O. - N. A. - N. O.

Rétro - Rear - Arrière - Cara - Hinten

Poussoir de relais - Pulsador de relé

Relaistaste

N. B. : Fonctionnement tant en courant continu qu'en courant alterné.

Attention! La sécurité de l'appareil n'est garantie que si l'on respecte les instructions mentionnées ci-joint.

Il est donc nécessaire de les lire avec attention et de bien les conserver.

Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les appareils à usage domestique et similaire, dans des milieux non poussiéreux et où il n'est pas nécessaire d'avoir une protection spéciale contre la pénétration d'eau. L'organisation de vente GEWISS est à votre disposition pour toute évaluation ou information technique.
