STSE200 - Récepteur audio-vidéo SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo (tuner FM/AM)
Marque	Sony
Modèle	STSE200
Dimensions (L × H × P)	430 × 82 × 295 mm
Poids	2,3 kg
Alimentation	110-120 V ou 220-240 V CA, 50/60 Hz (sélecteur de tension)
Consommation électrique	7 W
Plage de fréquences FM	87,5 - 108,0 MHz
Plage de fréquences AM	531 - 1602 kHz (intervalle 9 kHz) ou 530 - 1710 kHz (intervalle 10 kHz)
Nombre de présélections	20 FM + 10 AM
Sensibilité FM (IHF)	19,5 dBf (5 μV / 75 Ω)
Rapport signal/bruit FM (mono)	80 dB
Distorsion harmonique FM (1 kHz)	0,3 % (mono), 0,5 % (stéréo)
Sortie audio	775 mV (excursion 75 kHz), 4,7 kΩ
Fonctions principales	Accord automatique et manuel, présélection des stations, balayage des présélections, mode mono/stéréo, mémorisation
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement imprégné d'une solution détergente douce. Ne pas utiliser d'alcool, de benzine ou de tampons abrasifs.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Garder le coffret fermé. Confier l'entretien à un personnel qualifié. Débrancher en cas d'orage ou de non-utilisation prolongée.
Pièces détachées et réparabilité	Pour toute réparation, contacter un revendeur Sony agréé. Le cordon d'alimentation doit être remplacé par un technicien qualifié.
Accessoires fournis	Cordon audio (1), antenne cadre AM (1), antenne fil FM (1)
Informations générales	Modèles pour l'Australie : 240 V CA, 50 Hz. Autres modèles : tension réglable par sélecteur. Conception et spécifications modifiables sans préavis.

FOIRE AUX QUESTIONS - STSE200 SONY

Comment raccorder l'antenne AM fournie ?

Sortez le fil de la rainure du cadre, déroulez 3 longueurs de fil tresse, assemblez l'antenne et branchez-la aux bornes AM à l'arrière du tuner. Réglez la direction pour une réception optimale.

Comment raccorder l'antenne FM ?

Utilisez l'antenne fil FM fournie en attendant une antenne extérieure. Branchez-la à la borne FM 75 Ω. Pour une meilleure réception, installez une antenne FM extérieure avec un câble coaxial de 75 ohms.

Comment accorder une station automatiquement ?

Allumez l'amplificateur et le tuner, sélectionnez FM ou AM avec BAND, puis appuyez environ 1 seconde sur TUNING + ou - jusqu'à ce que les chiffres changent. Le tuner s'arrête sur la station trouvée et TUNED s'affiche.

Comment présélectionner une station radio ?

Accordez la station souhaitée, appuyez sur MEMORY, puis utilisez les touches numériques (1-9, 0/10, >10) pour choisir un numéro de présélection. Le tuner mémorise la station.

Comment rappeler une station présélectionnée ?

Appuyez sur BAND pour choisir FM ou AM, puis tapez le numéro de présélection avec les touches numériques. Vous pouvez aussi utiliser le balayage en appuyant sur MEMORY SCAN et en naviguant avec TUNING + ou -.

Que faire si le son est parasité en FM stéréo ?

Appuyez sur STEREO/MONO pour passer en mode mono. Cela réduit les parasites mais supprime l'effet stéréo.

Comment nettoyer le tuner ?

Utilisez un chiffon doux légèrement humide avec une solution détergente douce. Évitez l'alcool, la benzine et les tampons abrasifs.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que les antennes sont branchées et que l'amplificateur est réglé sur la source TUNER. Assurez-vous que le tuner est allumé (POWER).

Comment modifier l'intervalle d'accord AM (9 kHz / 10 kHz) ?

Accordez une station AM, mettez le tuner hors tension. Tout en maintenant MEMORY enfoncée, appuyez sur POWER. Toutes les présélections sont effacées. Répétez l'opération pour revenir à l'intervalle précédent.

Que faire si le tuner ne répond plus ou affiche des données incorrectes ?

Mettez l'appareil hors tension, puis remettez-le sous tension en appuyant simultanément sur MEMORY SCAN et >10. Cela efface toutes les fréquences mémorisées et réinitialise l'affichage.

MODE D'EMPLOI STSE200 SONY

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

IMPORTANT : Ne jamais connecter deux cordons secteur dans une seule fiche secteur.

Vous pouvez mettre les composants raccordés à l'amplificateur sous et hors tension en appuyant sur la touche SYSTEM POWER de la TA-AV561 ou TA-AV661, à condition que leurs interrupteurs d'alimentation soient enclenchés.

Précautions

Sécurité

• Si un solide ou un liquide tombait dans le coffret, débranchez le tuner et faites-le vérifier par un technicien qualifié avant de le remettre en service.

Sources d'alimentation

• Avant de mettre en service le tuner, vérifiez que la tension de fonctionnement correspond à celle du courant secteur local.
• Si vous ne comptez pas utiliser l'appareil pendant un certain temps, débranchez-le de la prise murale. Pour débrancher le cordon, tirez sur la fiche et jamais sur le cordon proprement dit. L'amplificateur n'est pas déconnecté de la source d'alimentation secteur (courant continu) tant qu'il est branché sur la prise murale, même s'il a été mis hors tension.
• Si le cordon d'alimentation secteur doit être remplacé, adressez-vous à un technicien qualifié uniquement.

Installation

• Installez le tuner dans un endroit bien ventilé pour éviter tout risque de surchauffe interne et prolonger la durée de vie des composants.
• N'installez pas le tuner près d'une source de chaleur, dans un endroit en plein soleil, poussiéreux ou exposé à des chocs mécaniques.
• Ne posez rien sur le coffret qui puisse bloquer les orifices de ventilation et provoquer un mauvais fonctionnement.

Nettoyage

• Nettoyez le coffret, le panneau et les commandes avec un chiffon doux légèrement imprégné d'une solution détergente douce. N'utilisez pas de tampon abrasif, poudre à récurer ou solvant, comme de l'alcool ou de la benzine.

Remballage

• Ne jetez pas le carton et les matériaux d'emballage car ils peuvent servir pour le transport du tuner. Si vous devez expédier le tuner, remballez-le comme à la sortie d'usine.

Pour toute question ou tout problème concernant le tuner et non couverts par ce mode d'emploi, consultez votre revendeur Sony.

Bienvenue !

Merci d'avoir acheté ce tuner FM stéréo FM/AM Sony. Avant la mise en service du tuner, veuillez lire attentivement ce mode d'emploi et le conserver pour toute référence.

Convention

L'icône suivante est utilisée dans le mode d'emploi :

Donne des informations et des conseils supplémentaires pour faciliter l'utilisation.

TABLE DES MATIÈRES

Préparatifs

Déballage 4

Raccordements 4

Fonctionnement du tuner

Réception d'une station 6

Préréglage des stations de radio 6

Rappel d'une station radio préréglée 7

Informations supplémentaires

Guide de dépannage 8

Spécifications 8

Index 8

Préparatifs

Déballage

Vérifiez que les accessoires suivants se trouvent dans l'emballage :

Cordon audio (1), antenne cadre AM (1), antenne fil FM (1)

Raccordements

Préparatifs

• Mettez tous les composants hors tension avant d'effectuer les connexions.
• Effectuez toutes les connexions avant de brancher le cordon d'alimentation secteur.
• Enfoncez les fiches correctement pour éviter un bourdonnement et du bruit.
• Lors du raccordement d'un câble audio, faites correspondre les broches codées par couleur aux prises sur les composants : blanc (gauche) à blanc et rouge (droit) à rouge.

Raccordement de l'antenne AM

Ce paragraphe explique comment raccorder l'antenne cadre AM fournie. L'illustration ci-dessous indique l'emplacement des bornes AM ANTENNA.

De quoi avez-vous besoin ?

• Vous avez besoin d'une antenne cadre AM (fournie) (1)

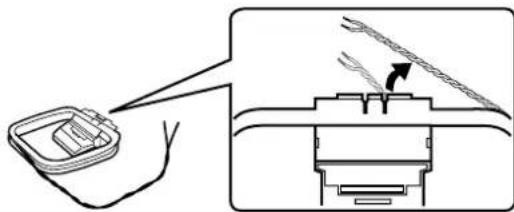

1. Avant d'installer l'antenne fournie, sortez le fil de la rainure du cadre de l'antenne. 2. Déroulez 3 longueurs de fil tressé du cadre de l'antenne. Déroulez uniquement la partie tressée du fil. Ne déroulez pas plus de 3 longueurs de fil et veillez à ne pas défaire le fil tressé.

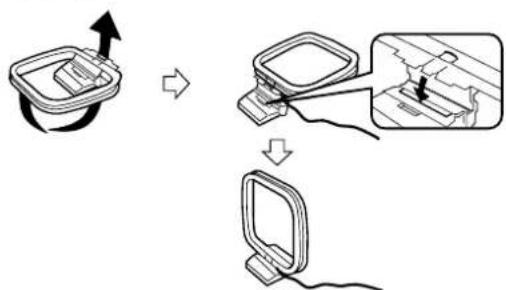

3. Assemblez l'antenne fournie comme indiqué ci-dessous.

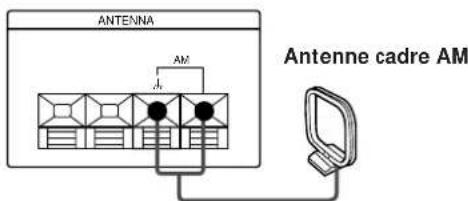

4. Raccordez l'antenne cadre AM aux bornes AM à l'arrière du tuner.

5. Réglez la direction de l'antenne pour améliorer la réception.

L'antenne cadre AM a un effet direct et capte mieux le signal selon certains angles. Orientez l'antenne selon l'angle qui offre les meilleures conditions de réception.

Si vous percevez un bruit parasite (bruit de battement) pendant l'enregistrement d'une émission AM, réglez la position de l'antenne cadre AM de façon que le bruit disparaisse. Si vous habitez dans un immeuble en béton armé, ou avec armature en acier, vous risquez de ne pas pouvoir obtenir une bonne réception car les ondes radio perdent de leur puissance à l'intérieur. Dans ce cas, nous vous recommandons de raccorder une antenne en option, par exemple le modèle Sony AN-1.

Pour les stations qui sont difficiles à recevoir

Essayez de repositionner l'antenne cadre pendant l'accord. Le fait de placer l'antenne cadre AM près d'une fenêtre peut améliorer la qualité de la réception.

Raccordement de l'antenne FM

En raccordant une antenne FM extérieure, vous pouvez obtenir un son FM de meilleure qualité. Nous vous conseillons d'utiliser l'antenne fil FM fournie uniquement en attendant d'installer une antenne FM extérieure. L'illustration ci-dessous indique l'emplacement des bornes FM ANTENNA.

FM ANTENNA

De quoi avez-vous besoin ?

• Vous avez besoin d'une antenne fil FM (fournie) (1).

• Vous avez également besoin d'une antenne FM extérieure (non fournie) (1) et d'un câble coaxial de 75 ohms (non fourni) (1).

Raccordez l'antenne fil FM fournie ou une antenne FM extérieure (non fournie) à une des bornes FM à l'arrêt du tuner.

Antenne fil FM

Antenne FM extérieure

Raccordement à la terre

Si vous raccordez une antenne extérieure, veillez à raccorder un fil de terre (non fourni) à la borne AM ANTENNA (en plus de l'antenne cadre AM) par mesure de précaution contre la foudre.

Raccordement d'un amplificateur

Raccordez le tuner à un amplificateur. Veillez à mettre les deux appareils hors tension avant de les raccorder. Pour plus de détails sur l'emplacement des bornes, voir l'illustration ci-dessous.

De quels cordons avez-vous besoin ?

• Vous avez besoin d'un cordon audio (fourni) (1).

Raccordez les fiches blanches aux prises blanches (canal gauche) et les fiches rouges aux prises rouges (canal droit). Insérez complètement les fiches dans les prises, car des connexions relâchées peuvent provoquer du bruit.

Réglage du sélecteur de tension

Vérifiez que le sélecteur de tension sur le panneau arrière de l'ampli-tuner est réglé sur la tension du secteur local. Si ce n'est pas le cas, réglez-le sur la position correcte avec un tournevis avant de raccorder le cordon d'alimentation.

Raccordement au courant secteur

ST-JX661 :

Branchez le cordon d'alimentation secteur sur AC OUTLET du panneau arrière du TA-AV561 ou TA-AV661 après avoir effectué tous les autres raccordements.

ST-SE200 :

Branchez le cordon d'alimentation secteur sur une prise murale après avoir effectué tous les autres raccordements.

a AC OUTLET du TA-AV561

ou TA-AV661 (ST-JX661)

a une prise murale (ST-SE200)

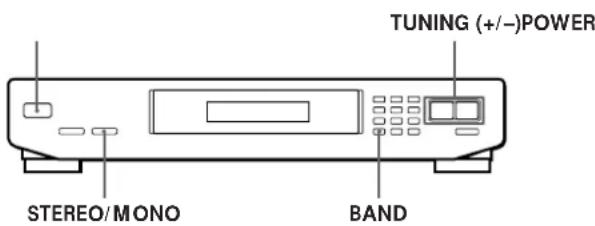

Réception d'une station

Cette section décrit les différentes façons d'accorder une station AM ou FM. Auparavant, vérifiez à raccorder les antennes AM et FM fournies.

1. Allumez l'amplificateur et sélectionnez le mode TUNER. 2. Appuyez sur POWER pour allumer le tuner. 3. Appuyez sur BAND pour sélectionner FM ou AM. 4. Appuyez sur TUNING + ou -. Appuyez sur + pour accorder une fréquence supérieure. Appuyez sur - pour accorder une fréquence inférieure.

Accord automatique

Appuyez pendant environ 1 seconde sur TUNING + ou - et relâchez quand les chiffres des fréquences se mettent à changer. Quand une station est localisée, l'accord se fait sur celle-ci et "TUNED" apparaît sur l'affichage.

Pour arrêter l'accord automatique

Appuyez sur TUNING + ou -

Accord manuel

Appuyez de façon répétée sur TUNING + ou - pour sélectionner la fréquence souhaitée. "TUNED" apparaît quand une station est accordée.

5 Refaites l'opération 4 jusqu'à ce que la station souhaitée soit reçue.

Quand un programme FM stéréo présente des parasites

Quand le tuner reçoit un programme FM stéréo, l'indicateur STEREO s'allume sur l'affichage. Si le programme est parasité, appuyez sur STEREO/MONO pour activer le mode MONO. L'effet stéréo est supprimé, mais les parasites sont considérablement réduits.

Quand vous accordez une station AM

Ajustez la direction de l'antenne cadre AM pour une réception optimale.

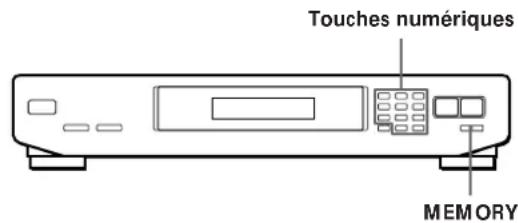

Préréglage des stations radio

Vous pouvez prérégler jusqu'à 20 stations FM et 10 stations AM.

1 Accordez la station FM ou AM que vous voulez prérégler. 2 Appuyez sur MEMORY. "MEMORY" et le dernier numéro préréglé apparaissent sur l'affichage. 3 Utilisez les touches numériques (1-9, 0/10 et >10) pour sélectionner un numéro de préréglage.

Pour sélectionner Appuyez sur
5	5
10 0/10
15 >10 ⇒ 1 ⇒ 5
20 >10 ⇒ 2 ⇒ 0/10

Le tuner mémorise la station sur le numéro de préréglage que vous avez spécifié.

4 Refaites les étapes 1 à 3 pour stocker d'autres stations.

Si "MEMORY" disparaît de l'affichage avant que vous n'ayez eu le temps de sélectionner un numéro de préréglage

Appuyez de nouveau sur MEMORY.

Rappel d'une station radio préréglée

Vous pouvez rappeler directement une station préréglée en tapant le numéro de préréglage souhaité ou en passant en revue toutes les stations mémorisées.

Rappel direct d'une station

1 Appuyez sur BAND pour sélectionner FM ou AM. 2 Utilisez les touches numériques (1-9, 0/10 et >10) pour sélectionner le numéro de préréglage souhaité.

Pour sélectionner Appuyez sur
5	5
10 0/10
15 >10 ⇒ 1 ⇒ 5
20 >10 ⇒ 2 ⇒ 0/10

3 Refaites les opérations 1 et 2 pour rappeler d'autres stations.

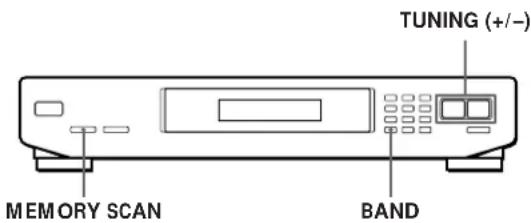

Balayage des stations préréglées

1 Appuyez sur BAND pour sélectionner FM ou AM. 2 Appuyez sur MEMORY SCAN. Un numéro de préréglage clignote sur l'affichage.

3 Appuyez sur TUNING ^+ ou -. Appuyez sur ^+ pour balayer les numéros de préréglage supérieurs. Appuyez sur - pour balayer les numéros de préréglage inférieurs. Chaque station est reçue pendant quatre secondes. 4 Appuyez de nouveau sur MEMORY SCAN dès que la station souhaitée est accordée. Le balayage des stations préréglées s'arrête automatiquement. S'il est impossible d'accorder une station préréglée en utilisant le balayage, une station dont le signal est trop faible peut être omise. Accordez cette station manuellement.

Guide de dépannage

Si vous rencontrez des difficultés lors de l'utilisation du tuner, essayez les solutions proposées dans ce guide de dépannage. Si le problème persiste, contactez votre revendeur Sony.

Pas de son.

Raccordez les antennes. → Réglez l'amplificateur sur la source TUNER.

Impossible d'accorder une fréquence.

Réglez la position de l'antenne. Raccordez une antenne extérieure (pour les émissions FM). Si vous avez déménagé, préréglez de nouveau les stations.

Bourdonnements et/ou bruit de fond importants.

Réglez la position ou la direction de l'antenne. Accordez la fréquence correctement. Raccordez une antenne extérieure (pour les émissions FM). Éloignez le tuner de la source de bruit.

Pas d'affichage ou bien les données affichées sont incorrectes.

Mettez l'appareil hors tension. Après l'avoir remis sous tension, appuyez simultanément sur MEMORY SCAN et >10. Toutes les fréquences mémorisées sont effacées.

Spécifications

Section tuner FM

Plage de fréquences

Bornes d'antenne

87,5-108,0 MHz

75 ohms, asymétrique

Fréquence intermédiaire

10,7 MHz

Sensibilité

au seuil de 50 dB (mono) 22,1 dBf, 7 µV / 75 Ω (stéréo) 42,1 dBf, 70 µV / 75 Ω

Sensibilité utilisable (IHF)

19,5 dBf, 5 µV/75 Ω

S/B

avec excursion de 75 kHz : 80 dB (mono), 75 dB (stéréo)

Distorsion harmonique

à 1 kHz : 0,3 % (mono), 0,5 % (stéréo)

Réponse en fréquence

30 Hz - 15 kHz (+0,5/-2,0 dB)

Séparation

35 dB à 1 kHz

Sélectivité

55 dB à 400 kHz

Sortie

avec excursion de 75 kHz : 775 mV, 4,7 kΩ

Section tuner AM

Plage de fréquences

531-1602 kHz (intervalle de 9 kHz)

530 - 1710 kHz (intervalle de 10 kHz)*

Fréquence intermédiaire

450 kHz

Sensibilité

(Avec antenne cadre AM) 500 μV/m

Rapport signal sur bruit

54 dB (50 mV/m, 999 kHz)

Distorsion

0,5 % (50 mV/m, 400 Hz)

harmonique

50 dB

Sélectivité

Généralités

Alimentation

Modèles pour l'Australie : 240 V CA, 50 Hz

Autres modèles : secteur 110 - 120 V ou 220 - 240 V, 50/60 Hz, réglable par le sélecteur de tension

Consommation électrique

7 W

Dimensions

430 × 82 × 295 mm (l / h / p)

Poids

Env. 2,3 kg

Accessoires fournis

Cordon audio (1), antenne cadre AM (1), antenne fil FM (1)

La conception et les spécifications sont modifiables sans préavis.

• Vous pouvez régler l'intervalle d'accord AM sur 10 kHz. Après avoir accordé une station AM, mettez l'ampli-tuner hors tension. Tout en tenant la touche MEMORY enfoncée, appuyez sur la touche POWER. Toutes les stations préréglées sont effacées quand vous changez l'intervalle d'accord. Pour revenir à l'intervalle de 9 kHz, refaites les mêmes opérations.

Index

A, B

Accord automatique, accord manuel 6

Accord d'une station radio préréglée 7

Accord. Voir Réception d'une station

C, D, E, F

Connexion. Voir Raccordements

G, H, I, J, K, L

Guide de dépannage

M, N, O

Mémorisation 6, 7

Mémorisation d'une station

radio 6

P, Q

Préréglage 6

R

Raccordement d'un

amplificateur 5

Raccordement de l'antenne

AM 4

FM 5

Raccordements

antenne AM 4

antenne FM 5

cordon d'alimentation

secteur 5

amplificateur 5

Réception des stations

préréglages 7

Réception d'une station 6

S, T, U, V, W, X, Y, Z

Sélecteur de tension 5

AVERTISSEMENT
