N236004WH - Boîtier de connexion réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de connexion réseau Cat6 monté en surface
Marque	Tripp Lite
Modèle	N236004WH (N236-004-WH)
Catégorie	Câblage réseau
Nombre de ports	4 ports (modèle N236-004-WH) ; modèle N236-006-WH : 6 ports
Normes de câblage	T568A et T568B
Fréquence nominale	Cat6 jusqu'à 250 MHz
Type de connecteur	Bornier à perforation (punch-down) pour câbles à paires torsadées
Matériau du boîtier	Plastique ABS résistant aux chocs
Couleur	Blanc (WH)
Dimensions (approx.)	114 x 64 x 30 mm
Poids (approx.)	0,1 kg
Type de montage	Surface (mur, plafond) – vis ou ruban adhésif double face
Contenu de l'emballage	1 boîtier, 4 attaches de câble, 2 vis, 2 rubans adhésifs double face
Outils requis	Tournevis à tête plate, outil de raccordement punch-down (ex. Tripp Lite N046-000)
Température de fonctionnement	0 °C à 60 °C
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Utiliser conformément aux normes électriques locales – appareil passif sans alimentation
Garantie	3 ans (limitée)
Réparabilité	Non réparable par l'utilisateur ; remplacer le boîtier en cas de défaut
Certifications	RoHS, CE (estimation)
Applications	Réseaux LAN, terminaison de câbles structurés Cat6/5e/5

FOIRE AUX QUESTIONS - N236004WH Tripp Lite

Comment installer le boîtier N236004WH ?

Utilisez un tournevis à tête plate pour déloger le couvercle. Dénudez le câble Cat6 sur environ 30 mm, séparez les paires. Suivez le code couleur T568A ou T568B sur l'étiquette. Insérez les fils dans les fentes correspondantes et terminez avec un outil de raccordement punch-down. Fixez les attaches de câble pour maintenir le câble, puis remettez le couvercle.

Quels câbles sont compatibles avec ce boîtier ?

Le boîtier est conçu pour les câbles Cat6 à paires torsadées. Il est également compatible avec les câbles Cat5e et Cat5. Utilisez du câble solide (non toronné) pour un meilleur contact.

Comment câbler selon T568A ou T568B ?

L'autocollant à l'intérieur du boîtier indique les deux normes. Pour T568B : broche 1 blanc/orange, 2 orange, 3 blanc/vert, 4 bleu, 5 blanc/bleu, 6 vert, 7 blanc/brun, 8 brun. Pour T568A : broche 1 blanc/vert, 2 vert, 3 blanc/orange, 4 bleu, 5 blanc/bleu, 6 orange, 7 blanc/brun, 8 brun. Respectez strictement le code couleur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis à tête plate pour ouvrir le boîtier, et d'un outil de raccordement punch-down (comme le Tripp Lite N046-000) pour terminer les fils. Une pince à dénuder peut aussi être utile.

Combien de ports possède le N236004WH ?

Le modèle N236-004-WH dispose de 4 ports. Le modèle N236-006-WH (non inclus) en a 6. Les ports sont des connecteurs RJ45 femelles intégrés.

Le boîtier est-il préconfiguré ?

Oui, le boîtier est préconfiguré avec les connecteurs et le bornier prêts à recevoir les câbles. Il suffit de terminer les fils selon le code couleur.

Peut-on utiliser du câble Cat5e ?

Oui, le boîtier est compatible avec les câbles Cat5e et Cat5. Cependant, pour des performances optimales (250 MHz), utilisez du câble Cat6.

Comment fixer le boîtier au mur ?

Le boîtier peut être fixé au mur à l'aide des vis incluses ou du ruban adhésif double face. Assurez-vous que la surface est propre et sèche avant d'appliquer le ruban.

Que faire si un fil est mal inséré ou cassé ?

Si un fil est mal inséré, retirez-le délicatement avec l'outil de raccordement et recommencez. Si un fil est cassé, il peut être nécessaire de relancer tout le câble. Les connecteurs ne sont pas réparables individuellement.

Quelle est la garantie du boîtier ?

Tripp Lite offre une garantie limitée de 3 ans à compter de la date d'achat. Elle couvre les défauts de matériaux et de fabrication, mais pas l'usure normale, la mauvaise utilisation ou la négligence.

MODE D'EMPLOI N236004WH Tripp Lite

Guide de démarrage rapide

Boîtier préconfiguré monté en surface Cat6

Modèles : N236-004-WH, N236-006-WH

Remarque : Modèle N236-006-WH illustré dans les diagrammes d'installation. L'installation pour le modèle N236-004-WH est la même.

English 1 • Español 5 • Русский 13

Contenu de l'emballage

• Boîtier monté en surface Cat6 N236-004-WH ou N236-006-WH
  • Ruban adhésif double face (x2)
• Attaches de cable
  o N236-004-WH (x4)
  o N236-006-WH (x6)
• Vis (x2)

Installation

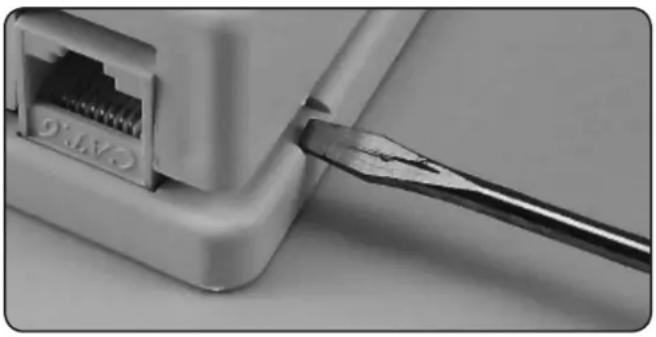

1 Utiliser un tournevis à tête plate pour déloger délicatement le boîtier de l'appareil.

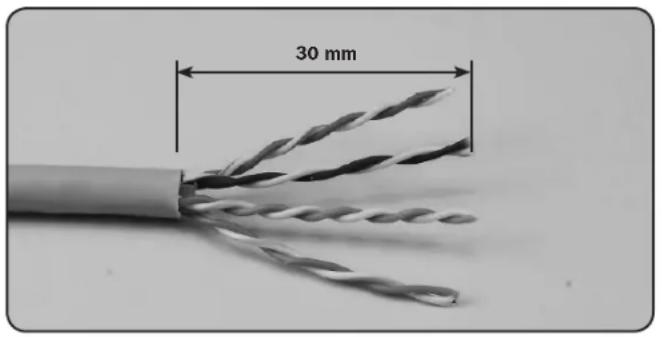

2 Dégarnir la gaine en PVC du câble Cat6 sur environ 30 mm. Séparer les attaches de câble en quatre paires.

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

Installation

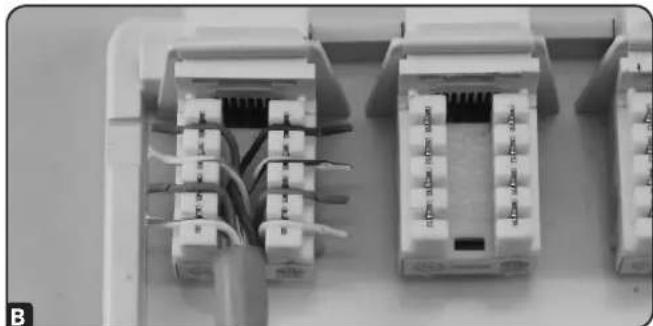

3 Suivre les instructions sur l'autocollant de codes de couleur pour placer le câblage T568B ou T568A. Insérer les quatre paires de fils dans les fentes comme recommandé B.

T568B T568A

Broche 1 blanc/orange Broche 1 blanc/vert Broche 2 orange Broche 2 vert Broche 3 blanc/vert Broche 3 blanc/orange Broche 4 bleu Broche 4 bleu Broche 5 blanc/bleu Broche 5 blanc/bleu Broche 6 vert Broche 6 orange Broche 7 blanc/brun Broche 7 blanc/brun Broche 8 brun Broche 8 brun

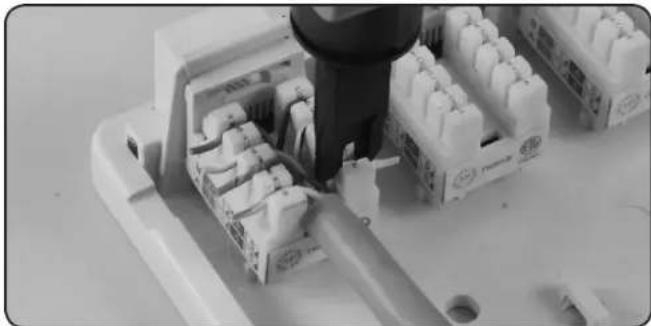

4 Utiliser un outil de raccordement (comme le modèle N046-000 de Tripp Lite) pour terminer les extrémités et couper tout excès de fil.

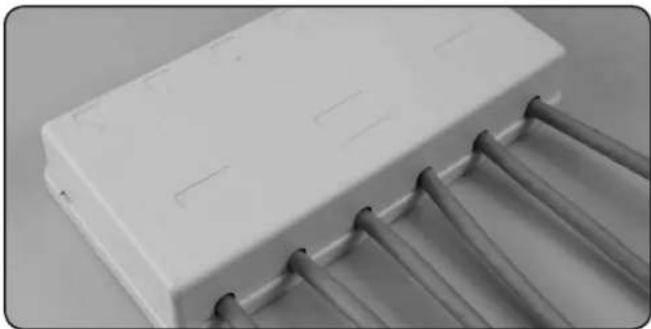

5 Utiliser les attaches de câble incluses pour retenir les câbles Cat6 au boîtier de l'appareil.

6 Une fois les câbles fixés au boîtier de l'appareil, rattacher le couvercle supérieur de l'appareil.

Garantie limitée de 3 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de trois (3) ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
