N236004WH - Коробка сетевого подключения Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Корпус для сетевого подключения Cat6, монтируемый на поверхность
Бренд	Tripp Lite
Модель	N236004WH (N236-004-WH)
Категория	Сетевое кабельное оборудование
Количество портов	4 порта (модель N236-004-WH); модель N236-006-WH: 6 портов
Стандарты кабельной разводки	T568A и T568B
Номинальная частота	Cat6 до 250 МГц
Тип разъема	Клеммная колодка с обжимом (punch-down) для витых пар
Материал корпуса	Ударопрочный пластик ABS
Цвет	Белый (WH)
Размеры (прибл.)	114 x 64 x 30 мм
Вес (прибл.)	0,1 кг
Тип монтажа	На поверхность (стена, потолок) - винты или двусторонняя клейкая лента
Содержимое упаковки	1 корпус, 4 кабельные стяжки, 2 винта, 2 полоски двусторонней клейкой ленты
Требуемые инструменты	Плоская отвертка, инструмент для обжима punch-down (например, Tripp Lite N046-000)
Рабочая температура	0 °C до 60 °C
Рабочая влажность	5 % до 95 % (без конденсации)
Уход	Протирать мягкой сухой тканью
Безопасность	Использовать в соответствии с местными электротехническими нормами - пассивное устройство без питания
Гарантия	3 года (ограниченная)
Ремонтопригодность	Не подлежит ремонту пользователем; заменить корпус при неисправности
Сертификаты	RoHS, CE (оценка)
Применение	Локальные сети, оконечивание структурированных кабелей Cat6/5e/5

Часто задаваемые вопросы - N236004WH Tripp Lite

Как установить корпус N236004WH?

Используйте плоскую отвертку, чтобы снять крышку. Зачистите кабель Cat6 примерно на 30 мм, разделите пары. Следуйте цветовой маркировке T568A или T568B на наклейке. Вставьте провода в соответствующие прорези и обожмите с помощью инструмента для обжима punch-down. Закрепите кабельные стяжки для фиксации кабеля, затем наденьте крышку.

Какие кабели совместимы с этим корпусом?

Корпус предназначен для кабелей Cat6 с витыми парами. Он также совместим с кабелями Cat5e и Cat5. Используйте сплошной (не многожильный) кабель для лучшего контакта.

Как выполнить разводку по стандарту T568A или T568B?

Наклейка внутри корпуса показывает оба стандарта. Для T568B: контакт 1 бело-оранжевый, 2 оранжевый, 3 бело-зеленый, 4 синий, 5 бело-синий, 6 зеленый, 7 бело-коричневый, 8 коричневый. Для T568A: контакт 1 бело-зеленый, 2 зеленый, 3 бело-оранжевый, 4 синий, 5 бело-синий, 6 оранжевый, 7 бело-коричневый, 8 коричневый. Строго соблюдайте цветовую маркировку.

Какие инструменты необходимы для установки?

Вам понадобится плоская отвертка для открытия корпуса и инструмент для обжима punch-down (например, Tripp Lite N046-000) для оконцевания проводов. Также может пригодиться инструмент для зачистки проводов.

Сколько портов у N236004WH?

Модель N236-004-WH имеет 4 порта. Модель N236-006-WH (не входит в комплект) имеет 6 портов. Порты представляют собой встроенные разъемы RJ45.

Корпус предварительно настроен?

Да, корпус предварительно настроен – разъемы и клеммная колодка готовы к подключению кабелей. Остается только выполнить обжим проводов в соответствии с цветовой маркировкой.

Можно ли использовать кабель Cat5e?

Да, корпус совместим с кабелями Cat5e и Cat5. Однако для оптимальной производительности (250 МГц) рекомендуется использовать кабель Cat6.

Как закрепить корпус на стене?

Корпус можно крепить к стене с помощью входящих в комплект винтов или двусторонней клейкой ленты. Убедитесь, что поверхность чистая и сухая перед наклеиванием ленты.

Что делать, если провод вставлен неправильно или сломан?

Если провод вставлен неправильно, аккуратно извлеките его с помощью обжимного инструмента и повторите попытку. Если провод сломан, возможно, потребуется переделать весь кабель. Разъемы не подлежат индивидуальному ремонту.

Какая гарантия на корпус?

Tripp Lite предоставляет ограниченную гарантию на 3 года с даты покупки. Она покрывает дефекты материалов и изготовления, но не нормальный износ, неправильное использование или небрежность.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N236004WH Tripp Lite

Краткое руководство пользователя

Укомплектованная распределительная коробка накладного типа с разъемами под кабели Cat6

Модели: N236-004-WH, N236-006-WH

Примечание. На схемах установки представлена модель N236-006-WH. Установка модели N236-004-WH выполняется аналогичным образом.

English 1 • Español 5 • Français 9

Содержимое упаковки

• Накладная распределительная коробка под кабели Cat6 (мод. N236-004-WH или N236-006-WH)
  • Двусторонний скотч (2 шт.)
  • Кабельные стяжки о N236-004-WH (x4) о N236-006-WH (x6)
  • Винты (2 шт.)

Установка

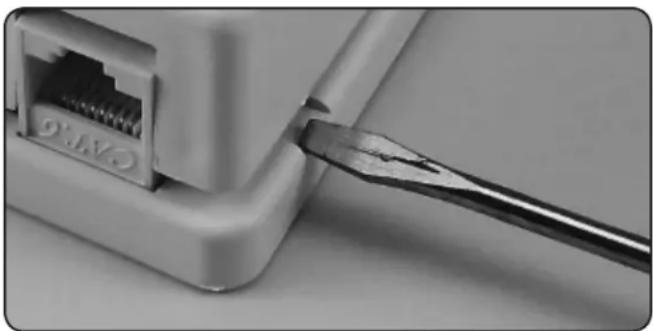

1 Аккуратно вскройте корпус устройства при помощи отвертки с плоским жалом.

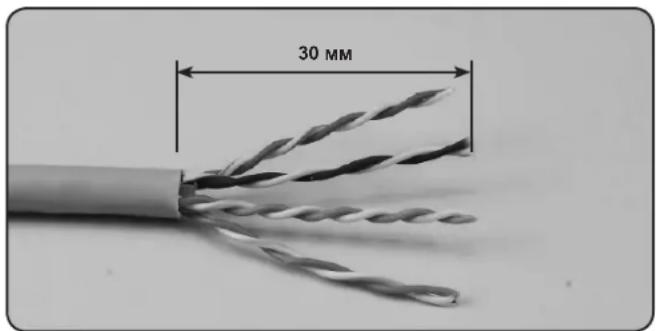

2 Зачистите кабель Cat6 от ПВХ-оболочки на длину 30 мм. Разделите провода, составляющие кабель, на четыре пары.

Охраняется авторским правом © 2018 Tripp Lite. Перепечатка запрещается

Установка

3 Выполните разводку T568В или T568А A. согласно указаниям на наклейке с цветовой кодировкой проводов. Вставьте полученные четыре пары проводов в соответствующие гнезда B.

T568B T568A

Контакт 1 Белый / Оранжевый Контакт 1 Белый / Зеленый

Контакт 2 Оранжевый Контакт 2 Зеленый

Контакт 3 Белый / Зеленый Контакт 3 Белый / Оранжевый

Контакт 4 Синий Контакт 4 Синий

Контакт 5 Белый / Синий Контакт 5 Белый / Синий

Контакт 6 Зеленый Контакт 6 Оранжевый

Контакт 7 Белый / Коричневый Контакт 7 Белый / Коричневый

Контакт 8 Коричневый Контакт 8 Коричневый

A

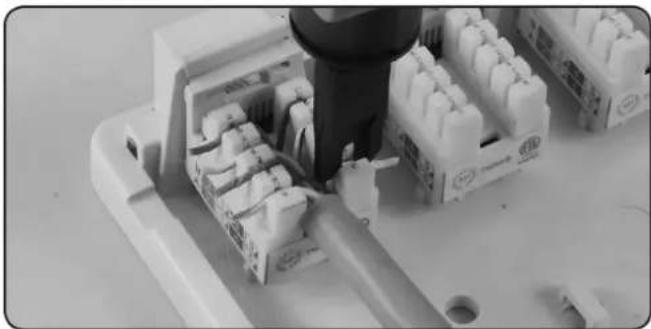

1. Выполните концевую заделку с помощью ударного инструмента (например, Tripp Lite мод. N046-000) и отрежьте ненужные концы проводов.

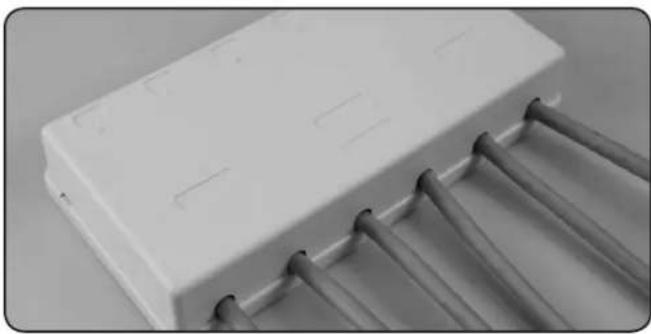

6 После прикрепления кабелей к корпусу устройства установите на место верхнюю крышку.

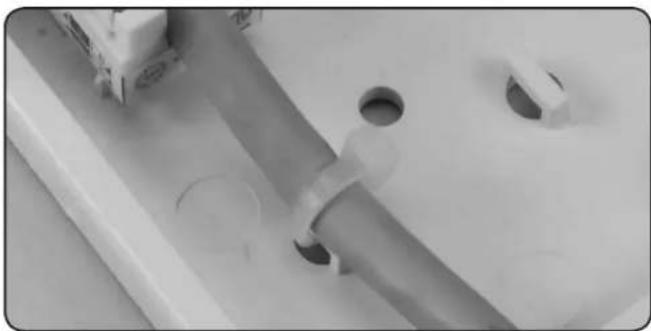

5 Прикрепите кабели Cat6 к корпусу устройства при помощи кабельных стяжек.

Гарантийные обязательства

Условия 3-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение три (3) года лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
