N236004WH - Caja de conexión de red Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja de conexión de red Cat6 montada en superficie
Marca	Tripp Lite
Modelo	N236004WH (N236-004-WH)
Categoría	Cableado de red
Número de puertos	4 puertos (modelo N236-004-WH); modelo N236-006-WH: 6 puertos
Normas de cableado	T568A y T568B
Frecuencia nominal	Cat6 hasta 250 MHz
Tipo de conector	Regleta de perforación (punch-down) para cables de pares trenzados
Material de la caja	Plástico ABS resistente a impactos
Color	Blanco (WH)
Dimensiones (aprox.)	114 x 64 x 30 mm
Peso (aprox.)	0,1 kg
Tipo de montaje	Superficie (pared, techo) – tornillos o cinta adhesiva de doble cara
Contenido del embalaje	1 caja, 4 bridas para cables, 2 tornillos, 2 cintas adhesivas de doble cara
Herramientas requeridas	Destornillador de cabeza plana, herramienta de conexión punch-down (ej. Tripp Lite N046-000)
Temperatura de funcionamiento	0 °C a 60 °C
Humedad de funcionamiento	5 % a 95 % (sin condensación)
Mantenimiento	Limpiar con un paño seco y suave
Seguridad	Usar de acuerdo con las normas eléctricas locales – dispositivo pasivo sin alimentación
Garantía	3 años (limitada)
Reparabilidad	No reparable por el usuario; reemplazar la caja en caso de defecto
Certificaciones	RoHS, CE (estimación)
Aplicaciones	Redes LAN, terminación de cables estructurados Cat6/5e/5

Preguntas frecuentes - N236004WH Tripp Lite

¿Cómo instalar la caja N236004WH?

Use un destornillador de cabeza plana para retirar la tapa. Pele el cable Cat6 aproximadamente 30 mm, separe los pares. Siga el código de colores T568A o T568B en la etiqueta. Inserte los cables en las ranuras correspondientes y termine con una herramienta de conexión punch-down. Fije las bridas para cables para sujetar el cable, luego vuelva a colocar la tapa.

¿Qué cables son compatibles con esta caja?

La caja está diseñada para cables Cat6 de pares trenzados. También es compatible con cables Cat5e y Cat5. Use cable sólido (no trenzado) para un mejor contacto.

¿Cómo cablear según T568A o T568B?

La etiqueta adhesiva dentro de la caja indica ambas normas. Para T568B: pin 1 blanco/naranja, 2 naranja, 3 blanco/verde, 4 azul, 5 blanco/azul, 6 verde, 7 blanco/marrón, 8 marrón. Para T568A: pin 1 blanco/verde, 2 verde, 3 blanco/naranja, 4 azul, 5 blanco/azul, 6 naranja, 7 blanco/marrón, 8 marrón. Respete estrictamente el código de colores.

¿Qué herramientas son necesarias para la instalación?

Necesitará un destornillador de cabeza plana para abrir la caja, y una herramienta de conexión punch-down (como la Tripp Lite N046-000) para terminar los cables. También puede ser útil un pelacables.

¿Cuántos puertos tiene el N236004WH?

El modelo N236-004-WH tiene 4 puertos. El modelo N236-006-WH (no incluido) tiene 6. Los puertos son conectores RJ45 hembra integrados.

¿La caja está preconfigurada?

Sí, la caja está preconfigurada con los conectores y la regleta listos para recibir los cables. Solo necesita terminar los cables según el código de colores.

¿Se puede usar cable Cat5e?

Sí, la caja es compatible con cables Cat5e y Cat5. Sin embargo, para un rendimiento óptimo (250 MHz), use cable Cat6.

¿Cómo fijar la caja a la pared?

La caja se puede fijar a la pared usando los tornillos incluidos o la cinta adhesiva de doble cara. Asegúrese de que la superficie esté limpia y seca antes de aplicar la cinta.

¿Qué hacer si un cable está mal insertado o roto?

Si un cable está mal insertado, retírelo con cuidado con la herramienta de conexión y vuelva a intentarlo. Si un cable está roto, puede ser necesario recablear todo el cable. Los conectores no son reparables individualmente.

¿Cuál es la garantía de la caja?

Tripp Lite ofrece una garantía limitada de 3 años a partir de la fecha de compra. Cubre defectos de materiales y fabricación, pero no el desgaste normal, mal uso o negligencia.

MANUAL DE USUARIO N236004WH Tripp Lite

Guía de Inicio Rápido

Caja Cat6 Pre-Configurada para Instalación en Superficie

Modelos: N236-004-WH, N236-006-WH

Nota: Se muestra el modelo N236-006-WH en los diagramas de instalación. La instalación para el modelo N236-004-WH es igual.

English 1 • Français 9 • Русский 13

Contenido del Empaque

• Caja Cat6 para Instalación en Superficie N236-004-WH o N236-006-WH
  • Cinta de Doble Lado (x2)
• Amarres para Cable o N236-004-WH (x4) o N236-006-WH (x6)
• Tornillos (x2)

Instalación

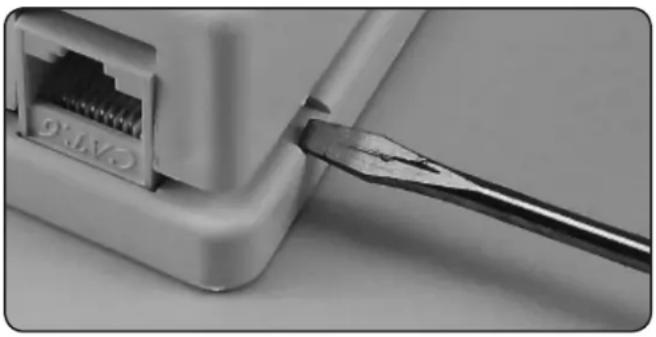

1 Use un desatornillador plano para separar cuidadosamente el gabinete de la unidad.

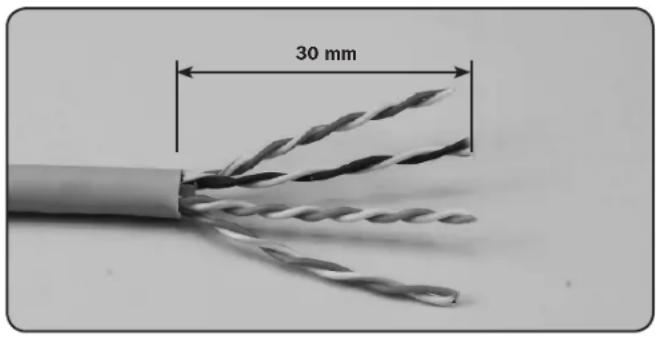

2 Pele 30 mm del forro de PVC del cable Cat6. Separe los alambres del cable en cuatro pares.

Excelencia en Manufactura.

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Instalación

3 Siga las instrucciones en la etiqueta de código de color para posicionar el cableado T568B o T568A A. Introduzca los cuatro pares de cables en las ranuras como se requiere B.

T568B T568A

Pin 1 Blanco / Color Naranja Pin 1 Blanco / Verde

Pin 2 Color Naranja Pin 2 Verde

Pin 3 Blanco / Verde Pin 3 Blanco / Color Naranja

Pin 4 Azul Pin 4 Azul

Pin 5 Blanco / Azul Pin 5 Blanco / Azul

Pin 6 Verde Pin 6 Color Naranja

Pin 7 Blanco / Marrón Pin 7 Blanco / Marrón

Pin 8 Marrón Pin 8 Marrón

A

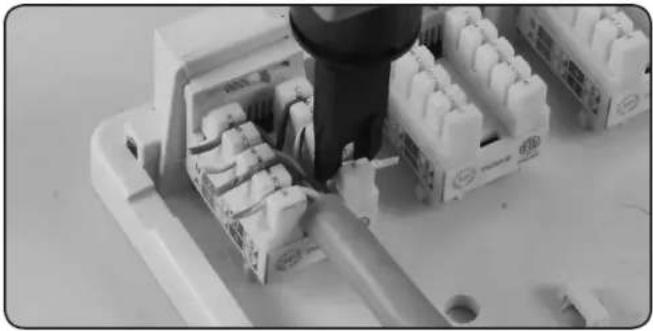

4 Use una herramienta de compresión (como la Tripp Lite modelo N046-000) para completar las terminales y corte cualquier alambre sobrante.

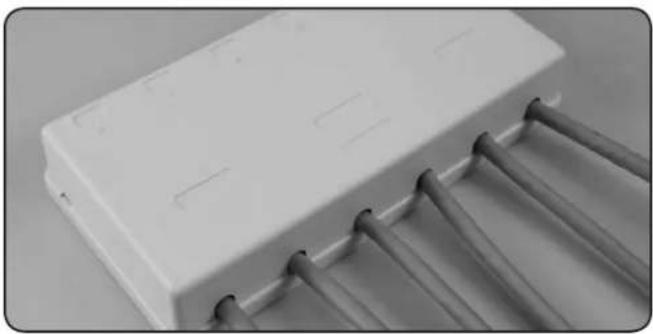

6 Una vez que todos los cables estén asegurados al gabinete de la unidad, vuelva a colocar la tapa superior de la unidad.

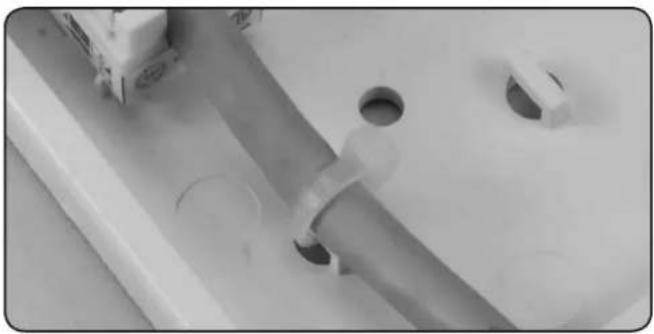

5 Utilice los amarres de cable incluidos para asegurar los cables Cat6 al gabinete de la unidad.

Garantía Limitada por 3 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de tres (3) años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso.
