N236006WH - Caja de conexión de red Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja de conexión de red montada en superficie Cat6
Marca	Tripp Lite
Modelo	N236-006-WH (6 puertos)
Color	Blanco
Número de puertos	6
Configuración de cableado	T568A o T568B (según etiqueta de códigos de color)
Material de la caja	Plástico ABS
Dimensiones aproximadas	130 x 80 x 30 mm
Peso aproximado	150 g
Alimentación	Ninguna (pasiva)
Contenido del embalaje	Caja, cinta adhesiva de doble cara (x2), bridas para cables (x6), tornillos (x2)
Tipo de conexión	RJ45 hembra (Keystone)
Categoría	Cat6
Garantía	3 años (limitada)
Instalación	Montaje en superficie, retirar la tapa, pelar el cable, terminar según código de color, cerrar
Uso previsto	Red Ethernet, conexión de cables de cobre
Mantenimiento	Limpiar con un paño seco, sin disolvente
Seguridad	No utilizar si está dañado, evitar la humedad
Reparabilidad	No reparable por el usuario (se recomienda reemplazo)
Documentos incluidos	Guía de inicio rápido (multilingüe)

Preguntas frecuentes - N236006WH Tripp Lite

¿Cómo instalar la caja N236006WH?

Use un destornillador de punta plana para retirar la tapa, pele el cable Cat6 unos 30 mm, separe los pares y coloque los cables según el código de color T568A o T568B indicado en la etiqueta. Termine con una herramienta de conexión (ej. N046-000 de Tripp Lite).

¿Qué herramientas son necesarias?

Un destornillador de punta plana para abrir la caja y una herramienta de conexión (punch down tool) para las conexiones RJ45.

¿Cuántos puertos tiene el N236006WH?

El modelo N236-006-WH dispone de 6 puertos RJ45. También existe en versión de 4 puertos (N236-004-WH).

¿Se puede usar el cableado T568A o T568B?

Sí, ambos estándares son compatibles. Siga el código de color en la etiqueta dentro de la caja para T568A (blanco/verde, verde, blanco/naranja, azul, blanco/azul, naranja, blanco/marrón, marrón) o T568B (blanco/naranja, naranja, blanco/verde, azul, blanco/azul, verde, blanco/marrón, marrón).

¿El dispositivo necesita alimentación eléctrica?

No, la caja es pasiva y no necesita alimentación. Sirve simplemente como punto de conexión para cables de red.

¿Qué tipo de cable es compatible?

Esta caja está diseñada para cables Cat6 (o inferior, Cat5e) de par trenzado, con cubierta PVC estándar.

¿Cómo limpiar la caja?

Use un paño suave y seco. Evite disolventes, productos abrasivos o líquidos que puedan dañar los conectores.

¿Cuál es la garantía del producto?

Tripp Lite ofrece una garantía limitada de 3 años contra defectos de materiales y fabricación. No cubre el desgaste normal, el mal uso ni los daños indirectos.

¿Se puede reparar la caja?

No, la caja no está diseñada para ser reparada por el usuario. En caso de defecto, debe ser reemplazada bajo garantía o por un producto nuevo.

¿Dónde encontrar el manual completo?

El manual completo está disponible en PDF en notice-facile.com para los modelos N236-004-WH y N236-006-WH. Puede descargarlo gratuitamente.

MANUAL DE USUARIO N236006WH Tripp Lite

Guía de Inicio Rápido

Caja Cat6 Pre-Configurada para Instalación en Superficie

Modelos: N236-004-WH, N236-006-WH

Note: Se muestra el modelo N236-006-WH en los diagramas de instalacion. La instalacion para el modelo N236-004-WH es igual.

English 1 • Français 9 • Pycckn 13

Contenido del Empaque

Caja Cat6 para Instalacion en Superficie N236-004-WH o N236-006-WH
Cinta de Doble Lado (x2)
- Amarres para Cable

o N236-004-WH (x4)
o N236-006-WH (x6)
Tornillos (x2)

Instalación

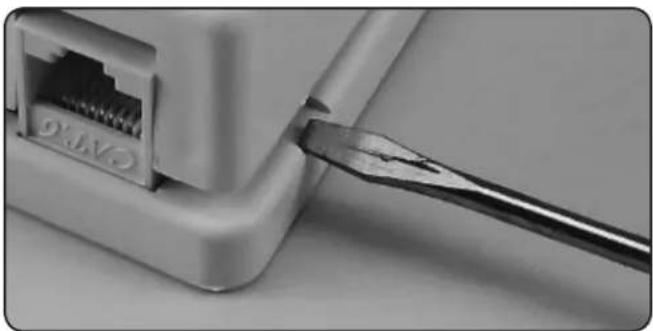

1 Use un desatornillador plano para分开ar cuidadosamente el gabinete de la unidad.

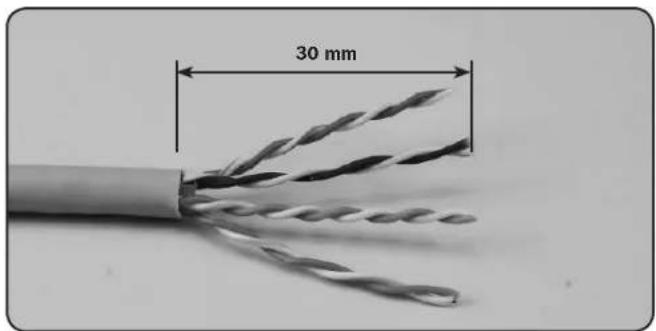

2 Pele 30~mm del forro de PVC del cable Cat6. Separe los alambres del cable en quatre pares.

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Instalación

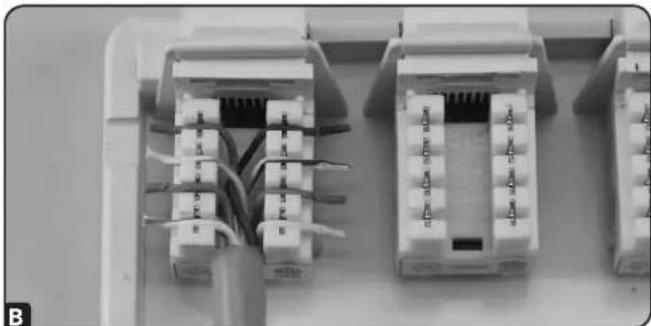

Siga las instrucciones en la etiqueta de número de color para posicionar el cableado T568B o T568A A. Introduzca los quatre pares de cables en las ranuras como se requiere B.

T568B T568A

Pin 1 Blanco/ Color Naranja Pin 1 Blanco/ Verde

Pin 2 Color Naranja Pin 2 Verde

Pin 3 Blanco / Verde Pin 3 Blanco / Color Naranja

Pin 4 Azul Pin 4 Azul

Pin 5 Blanco / Azul Pin 5 Blanco / Azul

Pin 6 Verde Pin 6 Color Naranja

Pin 7 Blanco / Marrón Pin 7 Blanco / Marrón

Pin 8 Marrón Pin 8 Marrón

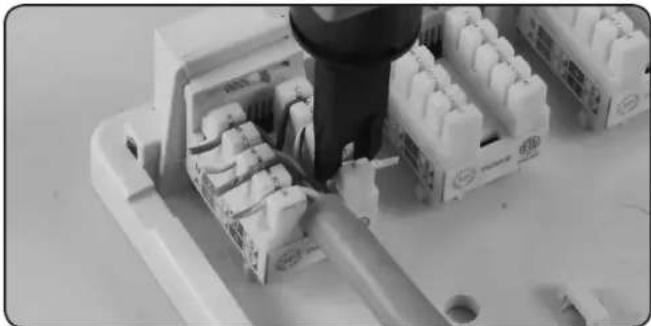

Use una herramienta de compresión (como la Tripp Lite modelos N046-000) para completar las terminales y corterialquier alambre sobrante.

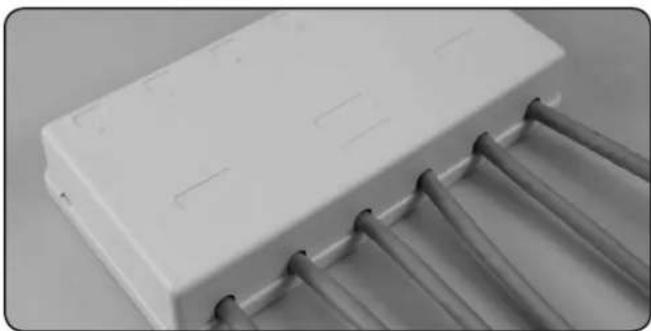

Una vez que todos los cables estén asegurados al gabinete de la unidad,whelminga colocar la tapa superior de la unidad.

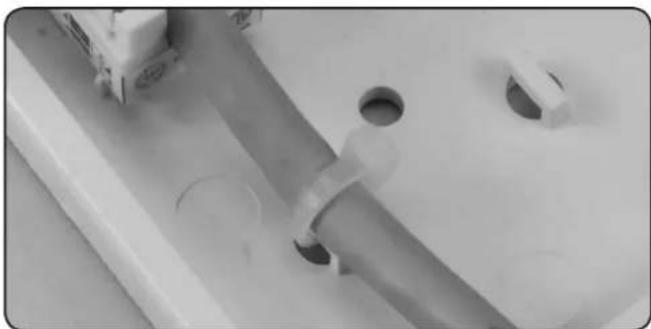

Utilice los amarres de cable incluidos para asegurar los cables
Cat6 al gabinete de la unidad.

Garantía

Garantía Limitada por 3 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instruetiones aplicables, de que está libre de defectos en material y mano de obr por un periodo de tres (3) aos a partir de la fecha de comprna inicial. Si el producto prueba ser defectuoso en material o mano de obr dentro de esmo periodo, el vendedor reparar o reemplazar el producto a su entera disrecion.

ESTA GARANTIA NO SE APLICAL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGARGARANTIAS EXPRESAS DISTINCTAS DE LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO TODAS LAS GARANTIAS DE COMERCIALIZACION O IDONEIDAD, ESTAN LIMITADAS EN DURATION AL PERIODO DE GARANTIA ESTABLECIDO; ASIMISMO, ESTA GARANTIA EXCLIYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuando a la duracion de una garantia y algunos Estados no permiten la exclusion o limitacion de daños incidentales o indirectos, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantia le otorga derechos legalesesion y usted pueda tener otheros droits que pueda variar de una jurisidencia a另一边).

ADVERTENCIA: Antes de uso, cada usuario deqe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adecuacion de these dispositos para una aplicacion españica.

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a Cambios sin previo aviso.
