N236006WH - Boîtier de connexion réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de connexion réseau monté en surface Cat6
Marque	Tripp Lite
Modèle	N236-006-WH (6 ports)
Couleur	Blanc
Nombre de ports	6
Configuration de câblage	T568A ou T568B (selon autocollant de codes couleur)
Matériau du boîtier	Plastique ABS
Dimensions approximatives	130 x 80 x 30 mm
Poids approximatif	150 g
Alimentation	Aucune (passif)
Contenu de l'emballage	Boîtier, ruban adhésif double face (x2), attaches de câble (x6), vis (x2)
Type de connexion	RJ45 femelle (Keystone)
Catégorie	Cat6
Garantie	3 ans (limitée)
Installation	Montage en surface, déloger le couvercle, dénuder le câble, terminer selon code couleur, refermer
Usage prévu	Réseau Ethernet, connexion de câbles en cuivre
Entretien	Nettoyer avec un chiffon sec, sans solvant
Sécurité	Ne pas utiliser si endommagé, éviter l'humidité
Réparabilité	Non réparable par l'utilisateur (remplacement recommandé)
Documents inclus	Guide de démarrage rapide (multilingue)

FOIRE AUX QUESTIONS - N236006WH Tripp Lite

Comment installer le boîtier N236006WH ?

Utilisez un tournevis à tête plate pour déloger le couvercle, dénudez le câble Cat6 sur 30 mm environ, séparez les paires, et placez les fils selon le code couleur T568A ou T568B indiqué sur l'autocollant. Terminez avec un outil de raccordement (ex. N046-000 de Tripp Lite).

Quels outils sont nécessaires ?

Un tournevis à tête plate pour ouvrir le boîtier et un outil de raccordement (punch down tool) pour les connexions RJ45.

Combien de ports possède le N236006WH ?

Le modèle N236-006-WH dispose de 6 ports RJ45. Il existe également en version 4 ports (N236-004-WH).

Peut-on utiliser le câblage T568A ou T568B ?

Oui, les deux standards sont supportés. Suivez le code couleur sur l'autocollant à l'intérieur du boîtier pour T568A (blanc/vert, vert, blanc/orange, bleu, blanc/bleu, orange, blanc/marron, marron) ou T568B (blanc/orange, orange, blanc/vert, bleu, blanc/bleu, vert, blanc/marron, marron).

Est-ce que l'appareil nécessite une alimentation électrique ?

Non, le boîtier est passif et ne nécessite aucune alimentation. Il sert simplement de point de connexion pour câbles réseau.

Quel type de câble est compatible ?

Ce boîtier est conçu pour des câbles Cat6 (ou inférieur, Cat5e) à paire torsadée, avec une gaine PVC standard.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec. Évitez les solvants, produits abrasifs ou liquides qui pourraient endommager les connecteurs.

Quelle est la garantie du produit ?

Tripp Lite offre une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication. Elle ne couvre pas l'usure normale, la mauvaise utilisation ou les dommages indirects.

Le boîtier peut-il être réparé ?

Non, le boîtier n'est pas conçu pour être réparé par l'utilisateur. En cas de défaut, il doit être remplacé sous garantie ou par un nouveau produit.

Où trouver la notice complète ?

La notice complète est disponible en PDF sur notice-facile.com pour les modèles N236-004-WH et N236-006-WH. Vous pouvez la télécharger gratuitement.

MODE D'EMPLOI N236006WH Tripp Lite

Guide de démarriage rapide

Boîtier préconfigure monté en surface Cat6

Modèles : N236-004-WH, N236-006-WH

Remarque : Modèle N236-006-WH illustré dans les diagrammes d'installation. L'installation pour le modele N236-004-WH est la même.

English 1 • Espanol 5 • Pyszckn 13

Contenu de l'emballage

Boitier mont en surface Cat6 N236-004-WH ou N236-006-WH
Ruban adhesif double face (x2)
- Attaches de cable

o N236-004-WH (x4)
o N236-006-WH (x6)

• Vis (x2)

Installation

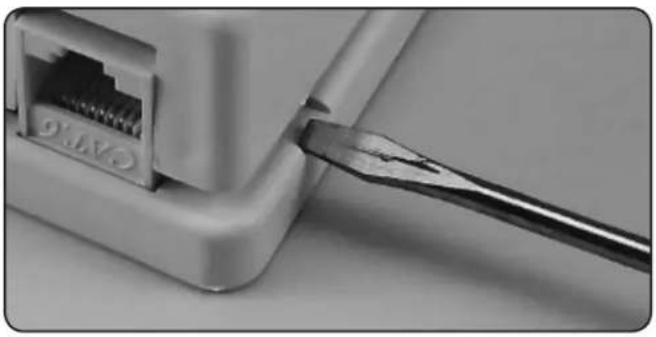

1 Utiliser un tournevis à tête plate pour délogger delicatement le boîtier de l'appareil.

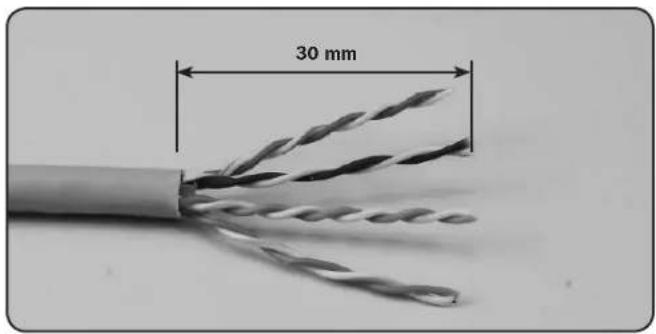

2 Dégarnir la gaine en PVC du cable Cat6 sur environ 30~mm Separer les attaches de cable en quatre paires.

1111 W. 35th Street, Chicago, IL 60609 USA · www.triplite.com/support

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

Installation

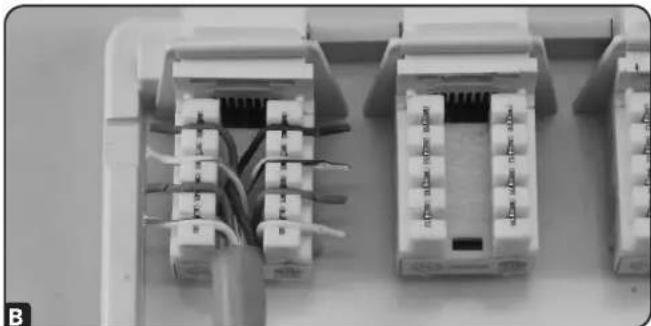

Suivre les instructions sur l'autocollant de codes de couleur pour placer le cablage T568B ou T568A A. Insérer les quatre paires de fils dans les fentes comme recommendé B.

T568B T568A

Broche 1 blanc/orange Broche 1 blanc/vert

Broche 2 orange Broche 2 vert

Broche 3 blanc/vert Broche 3 blanc/orange

Broche 4 bleu Broche 4 bleu

Broche 5 blanc/bleu Broche 5 blanc/bleu

Broche 6 vert Broche 6 orange

Broche 7 blance/brun Broche 7 blance/brun

Broche 8 brun Broche 8 brun

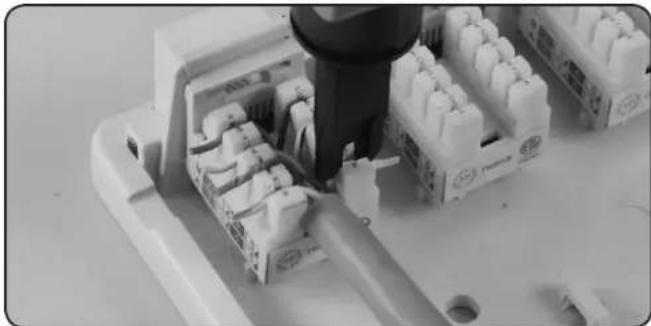

Utiliser un outil de raccordement ( comme le modele N046-000 de Tripp Lite) pour terminer les extrémités et couper tout excess de fil.

Une fois les cables fixés au boitier de l'appareil, rattacher le couvercle supérieur de l'appareil.

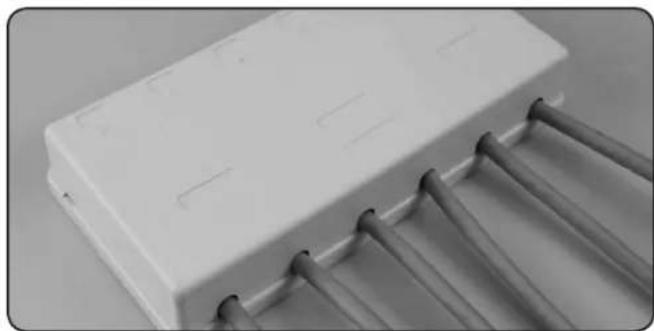

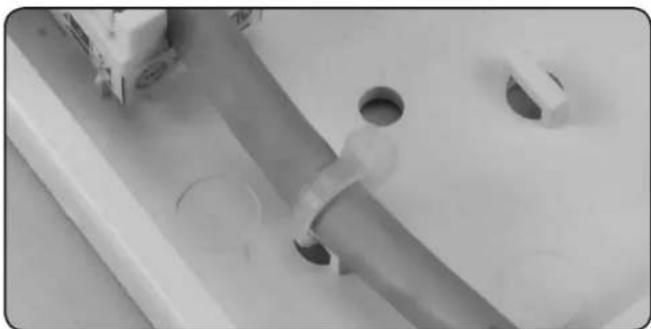

Utiliser les attaches de cable incluses pour retenir les cables Cat6 au boitier de l'appareil.

Garantie

Garantie limite de 3 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de trois (3) ans à partir de la date d'achat initiale. Si le produit s'avre défectieux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplaner le produit, à sa seule dés RIction.

CETTE GARANTIE NE S'APLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉS À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettant pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
