RMML - Maison intelligente EBODE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro-récepteur pour éclairage
Marque	Ebode
Modèle	RMML
Catégorie	Domotique / Maison intelligente
Usage	Commande à distance d'éclairage (incandescent, halogène, basse tension, LED, ampoules économiques)
Installation	Dissimulé au point d'éclairage ou derrière une prise
Alimentation	Secteur 230 V AC, 50 Hz
Puissance maximale	Jusqu'à 1000 W
Compatibilité	Toute la gamme domotique ebode
Portée	Jusqu'à 30 m en champ libre
Fréquence	433 MHz
Dimensions (approx.)	42 x 25 x 18 mm
Poids (approx.)	20 g
Matériau	Plastique ignifugé
Indice de protection	IP20 (usage intérieur)
Température d'utilisation	0°C à 40°C
Programmation	Réinitialisation par appui long (reset), apprentissage par appui court
Mémoire	Jusqu'à 16 émetteurs
Témoin lumineux	LED verte/orange pour programmation
Antenne	Intégrée, déployable
Entretien	Nettoyer avec un chiffon sec, sans produits chimiques
Sécurité	Ne pas ouvrir, risque d'électrocution. Confier à un professionnel.
Réparabilité	Aucune pièce remplaçable par l'utilisateur

FOIRE AUX QUESTIONS - RMML EBODE

Comment installer le micro-récepteur RMML ?

Coupez le courant au disjoncteur. Insérez les câbles dans le bornier (phase et neutre) en appuyant sur le haut du bornier avec un tournevis. Déployez l'antenne pour une réception optimale. Respectez les schémas d'installation selon qu'il s'agit d'un luminaire ou d'une prise.

Comment programmer le micro-récepteur avec un émetteur ?

Effectuez un reset : appui long avec un trombone dans l'orifice PROG jusqu'à LED verte, puis relâchez. Ensuite, appui court pour que la LED clignote verte. Appuyez sur une touche de l'émetteur ; la LED s'éteint, confirmant la programmation.

Pourquoi la LED ne s'allume-t-elle pas ?

Vérifiez que l'alimentation secteur est bien présente et que le courant est rétabli. Si la LED reste éteinte, le récepteur peut être défectueux ou mal câblé. Assurez-vous que la phase et le neutre sont correctement branchés.

Quelle est la puissance maximale supportée ?

Le RMML supporte jusqu'à 1000 W pour les lampes à incandescence et halogènes. Pour les LED et ampoules économiques, la puissance maximale est inférieure ; consultez la base de connaissances ebode.

Puis-je utiliser plusieurs émetteurs avec un seul récepteur ?

Oui, le RMML peut mémoriser autant d'émetteurs que nécessaire. Suivez la procédure de programmation pour chaque émetteur.

Comment réinitialiser le micro-récepteur ?

Insérez un trombone dans l'orifice PROG et maintenez enfoncé jusqu'à ce que la LED s'allume en vert, puis relâchez. La LED clignotera en orange, indiquant que le récepteur est vierge.

Que faire si l'installation ne fonctionne pas ?

Vérifiez d'abord que le courant est coupé puis rétabli correctement. Assurez-vous que les connexions sont fermes et que l'antenne est déployée. Essayez de reprogrammer le récepteur avec l'émetteur.

Le récepteur est-il compatible avec les ampoules LED ?

Oui, le RMML est compatible avec les ampoules LED, ainsi qu'avec les ampoules économiques, halogènes et à incandescence. Respectez la puissance maximale indiquée.

Peut-on commander le récepteur à distance depuis une télécommande ?

Oui, le RMML fonctionne avec les télécommandes et micro-émetteurs de la gamme domotique ebode. Programmez le récepteur avec votre télécommande comme décrit.

Y a-t-il un risque d'électrocution ?

Oui, car l'appareil est connecté au secteur 230 V. Ne jamais ouvrir le boîtier. Toute intervention doit être effectuée par un professionnel. Coupez toujours le courant avant d'installer ou de manipuler le récepteur.

MODE D'EMPLOI RMML EBODE

Conseils de sécurité

Lisez attentivement ce guide utilisateur afin de garantir une utilisation sure et sans problèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de sécurité, toute manipulation technique ou modification du produit est interdite.

Consultez le guide utilisateur afin d'installer la produit correctement.

AVERTISSEMENT: Ne pas ouvrir! Risque d'électrocution. Les tensions prsentes dans cet apparéil peuvent être mortelles. Cet apparéil ne contient pas de pieces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Important : la produit doit être utilisée conformément aux indications de ce guide utilisateur et ne doit pas à être utilisée à d'autres fins.

Veuillez éviter: Les chocs et les tensions mécaniques, les températures extrêmes, les vibrations, et l'humidité

Veuillez également respecter les autres consignes de sécurité représentées dans les chapitres ultérieurs de ce manuel.

Notagenerale之地

Le Micro-Recepteur permet de prendre commandable à distance un éclairage classique, halogène, basse tension, économique d'énergie et LED.

• Discret, le Micro-Recepteur se dissimule au point d'éclairage (plafonnier, applique, etc) ou à l'arrête d'une prise de courant.
• Installation en quelques minutes.
• Compatible avec toute la gamme domotique ebode, visitez le site www.ebodeelectronics.eu.

DESCRIPTION

LEDvoyant lumineux (PROG) pour la programmation ou pour la réinitialisation (RESET)

INSTALLATION

• La PHASE et le NEUTRE sont indispensablees.
• Pour une prise télécommandée vérifie l'épaisseur de l'arrière de la prise, ajoutez 25 mm afin de définir la profondeur minimum du pot d'encastrement.

Branchez uniquement un seul luminaire sur la prise concernée et sans bloc multi-prises pour éviter le cumul des puissances.

1. ATTENTION : Coupe le courant au disjoncteur du circuit concerné.

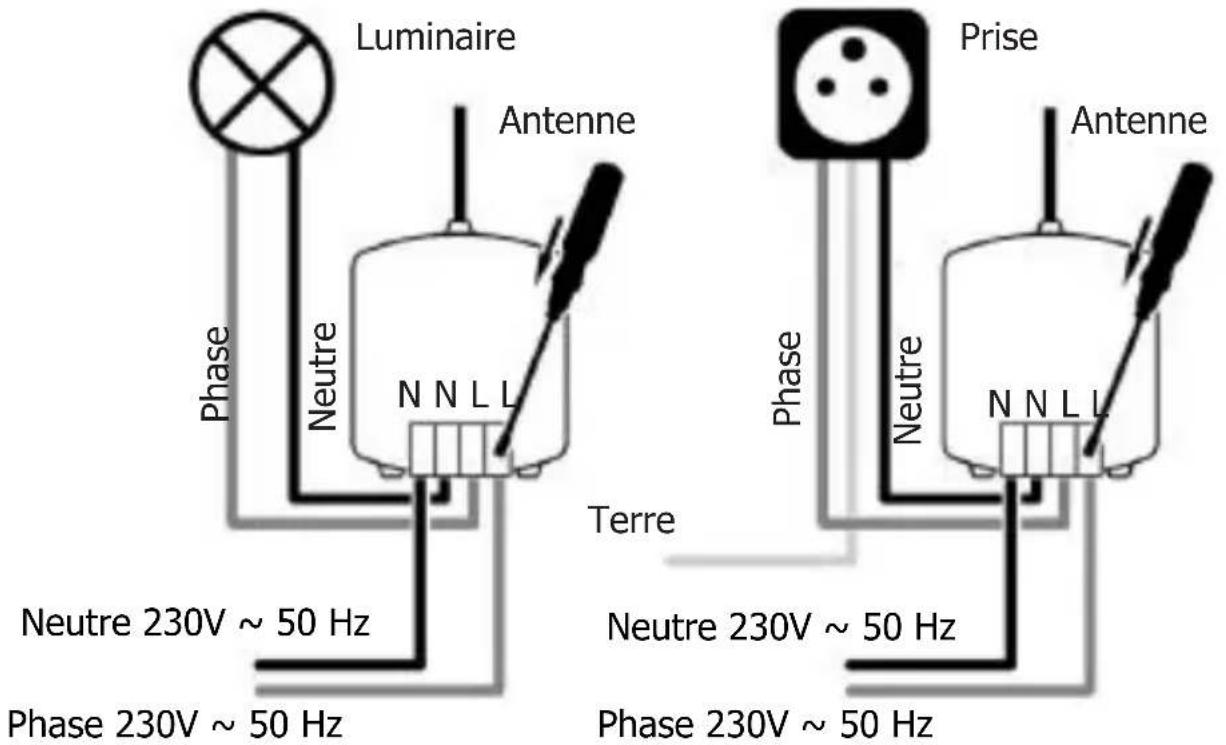

1. A l'aide d'un tournevis, appuyez sur le haut du bornier et insérez les câbles (pour luminaire voir schéma 1, pour prise voir schéma 2). Puis vérifie les connexions en tirant légrement sur les câbles.
2. Déployez l'antenne au maximum pour une réception optimale.

PROGRAMMATION

Pour ajouter le Micro-Recepteur à une installation différente de celle d'origine, ou en conflit avec un système voisin, les ordres de commandes du/des Micro-Emetteur(s) devront être reconnus.

1. Procedez à une ré-initialisation «Reset». A l'aide d'un trombone, effectuez un appui long dans l'orifice (PROG), jusqu'à ce que la LED s'allume en VERT, puis relâchéz, la LED clignote ORANGE : le Micro-Récepteur est vierge de tout code.
2. A l'aide du trombone, effectuez un appui court dans l'orifice (PROG), la LED clignote en VERT et attend un ordre d'un Micro-Emetteur ou d'une télécommande.
3. Appuyez sur une des touches du Micro-Emetteur ou de la télécommande, la LED du Micro-Récepteur s'eteint et confirme ainsi l'ordre reçu. Il estprogrammé!

NOTA

Le Micro-Recepteur RMML peut memoriser autant de Micro-Emetteurs et de télécommandes que nécessaire.

VERIFICATION

Vérifiez le bon fonctionnement Allumer/Eteindre à partir de l'interrupteur. Veillez à respecter un début d'environ une seconde entre chaque basculement Allumer/Eteindre.

Lors d'un changement de pile, le code enregistré reste sauvégarde dans le Micro-Emetteur.

CONSEILS - base de connaissance disponible et mise à jour sur www.ebodeelectronics.eu
