Type de produit	Emetteur sans fil pour interrupteur d'éclairage
Marque	ebode
Modèle	EMML
Catégorie	Maison intelligente
Compatibilité	Compatible avec toute la gamme domotique ebode
Installation	Encastré, trou de 65 mm de diamètre, profondeur 40 mm
Alimentation	Pile bouton 3V (type CR2032)
Portée estimée	Environ 30 mètres en champ libre
Fréquence de fonctionnement	433 MHz
Code d'adresse	Code MAISON (A à P) et code UNITE (1 à 16)
Indicateur LED	Rouge (arrêt), vert (marche), orange (programmation)
Température de fonctionnement	0°C à 40°C
Humidité admissible	Max 90% sans condensation
Dimensions estimées	45 x 45 x 20 mm
Poids estimé	30 g
Garantie	2 ans
Sécurité	Ne pas ouvrir, risque d'électrocution. Pas de pièces réparables par l'utilisateur.
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Non disponibles, intervention par professionnel uniquement
Informations générales	Micro-émetteur sans fil discret pour ajouter un point d'éclairage supplémentaire sans câblage

FOIRE AUX QUESTIONS - EMML EBODE

Comment installer le Micro-Emetteur EMML ?

Percez un trou de 65 mm de diamètre sur 40 mm de profondeur. Insérez le pot d'encastrement. Retirez la languette de la pile et testez les touches. Connectez les câbles à l'interrupteur existant. Placez l'émetteur et l'interrupteur dans le pot en déployant l'antenne.

Comment programmer l'adresse du Micro-Emetteur ?

Appuyez simultanément sur les touches (1) et (0) jusqu'à ce que la LED devienne orange. Pour le code MAISON, appuyez sur (1) de 1 à 16 fois (A=1, B=2, etc.). La LED clignote 3 fois orange. Pour le code UNITE, refaites la même procédure mais appuyez sur (0) pour régler l'unité.

Que faire si l'émetteur ne fonctionne pas ?

Vérifiez la pile. Assurez-vous que l'antenne est bien déployée. Respectez un délai d'une seconde entre les commutations. Si nécessaire, reprogrammez un code différent pour éviter les interférences.

Comment changer le code si conflit avec un voisin ?

Suivez la procédure de programmation pour modifier le code MAISON et/ou UNITE. L'adresse d'origine est A1. Vous pouvez choisir de A à P pour la maison et de 1 à 16 pour l'unité.

Le Micro-Emetteur est-il compatible avec tous les interrupteurs ?

Il est conçu pour être connecté à un interrupteur à bascule standard. Il permet d'ajouter un point d'éclairage supplémentaire sans tirer de câbles.

Peut-on utiliser le Micro-Emetteur avec des lampes LED ?

Oui, il est compatible avec les lampes classiques, halogènes, basse tension, économie d'énergie et LED.

Comment savoir si l'émetteur est en mode programmation ?

La LED devient orange lorsque vous appuyez simultanément sur les touches (1) et (0). Ensuite, elle s'allume rouge pour le code maison, puis verte pour le code unité.

Quelle est la portée du Micro-Emetteur ?

La portée n'est pas spécifiée dans la notice, mais généralement ces émetteurs ont une portée d'environ 30 mètres en champ libre.

Le code est-il conservé en cas de changement de pile ?

Oui, le code programmé reste sauvegardé même après un changement de pile.

Que faire en cas de dysfonctionnement ?

Consultez la base de connaissances sur www.ebodeelectronics.eu. Ne pas ouvrir l'appareil, contacter un réparateur professionnel si nécessaire.

MODE D'EMPLOI EMML EBODE

Guide utilisateur 14

Guía del usuario 16

Manual do utilizador 18

Conseils de sécurité

Lisez attentivement ce guide utilisateur afin de garantir une utilisation sûre et sans problèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de sécurité, toute manipulation technique ou modification du produit est interdite.

Consultez le guide utilisateur afin d'installer la produit correctement.

AVERTISSEMENT : Ne pas ouvrir ! Risque d'électrocution. Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Important : la produit doit être utilisée conformément aux indications de ce guide utilisateur et ne doit pas à être utilisée à d'autres fins.

Veuillez éviter: Les chocs et les tensions mécaniques, les températures extrêmes, les vibrations, et l'humidité

Veuillez également respecter les autres consignes de sécurité présentées dans les chapitres ultérieurs de ce manuel.

Le Micro-Emetteur sans fil permet d'ajouter un interrupteur pour un point d'éclairage supplémentaire classique, halogène, basse tension, économie d'énergie et LED.

• Sans fil à tirer et discret, le Micro-Emetteur se dissimule à l'arrière d'un inter-rupteur à bascule et à l'endroit de votre choix.
• Respecte le design des interrupteurs existants, évite de tirer des câbles et de faire des saignées dans le mur.
  • Installation en quelques minutes.
• Compatible avec toute la gamme domotique ebode, visitez le site www.ebodeelectronics.eu.

DESCRIPTION

LED voyant lumineux

(1) Pour allumer/programmer
(0) Pour éteindre/programmer

INSTALLATION

1. Percez un trou de diamètre de 65 mm et profondeur de 40mm à l'aide d'une scie cloche.
2. Insérez le pot d'encastrement dans le mur.
3. Retirez la languette de protection de la pile puis appuyez pour tester sur la touche (0), le voyant rouge s'allume et sur la touche (1), le voyant vert s'allume

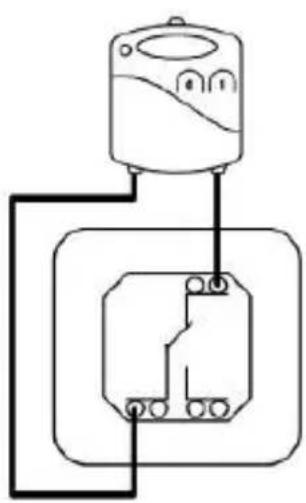

4. Connectez les câbles du Micro-Emetteur à l'interrupteur (voir schéma ci-contre)
5. Placez le Micro-Emetteur et l'interrupteur dans le pot d'en-castrement en prenant soin de déployer l'antenne au maxi-mum.
6. Vérifiez le bon fonctionnement Allumer/Eteindre à partir de l'interrupteur.

PROGRAMMATION

Pour ajouter le Micro-Emetteur à une installation différente de celle d'origine, ou en conflit avec un système voisin, la programmation d'un code différent est nécessaire.

L'adresse de programmation est constituée d'un code «MAISON» (de A à P) et d'un code «UNITE» (de 1 à 16). L'adresse d'origine du couple émetteur/récepteur est fixée sur A1, procédez comme suit pour affecter une adresse différente.

A. Accéder au mode programmation.

- Appuyez brièvement et simultanément sur les touches MARCHE (1) et ARRET (0) du Micro-Emetteur. La LED devient ORANGE.

Puis, la LED s'allume une fois ROUGE (pour le code MAISON), puis une fois VERT (pour le code UNITE). Le Micro-Emetteur est en A-1.

Vous avez 6 secondes pour programmer un nouveau code.

- Appuyez sur le bouton (1) autant de fois que nécessaire pour obtenir le CODE MAISON désiré, puis relâchez la pression.

Exemple : A = 1 fois, B = 2 fois, C = 3 fois, ... P = 16 fois.

- Après le réglage du code MAISON, la LED clignote 3 fois en ORANGE confirmant la mémorisation et la sortie de la programmation.

C. Régler le CODE UNITE.

- Reprenez l'étape A uniquement.

- Appuyez sur le bouton (0) autant de fois que nécessaire pour obtenir le CODE UNITE désiré, puis relâchez la pression.

Exemple : 1 = 1 fois, 2 = 2 fois, 3 = 3 fois... 16 = 16 fois.

- Après le réglage du code UNITE, la LED clignote 3 fois en ORANGE.

VERIFICATION

Faîtes reconnaître le Micro-Emetteur au(x) récepteur(s) concernés.

Vérifiez le bon fonctionnement Allumer/Eteindre à partir de l'interrupteur.

Veillez à respecter un délai d'environ une seconde entre chaque basculement Allumer/Eteindre.

Lors d'un changement de pile, le code enregistré reste sauvegardé dans le Micro-Emetteur.

CONSEILS - base de connaissance disponible et mise à jour sur www.ebodeelectronics.eu

INTRODUCCIÓN

FR - Nous, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, déclarons que le produits suivantes: EMML est dans la conformité avec les exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
