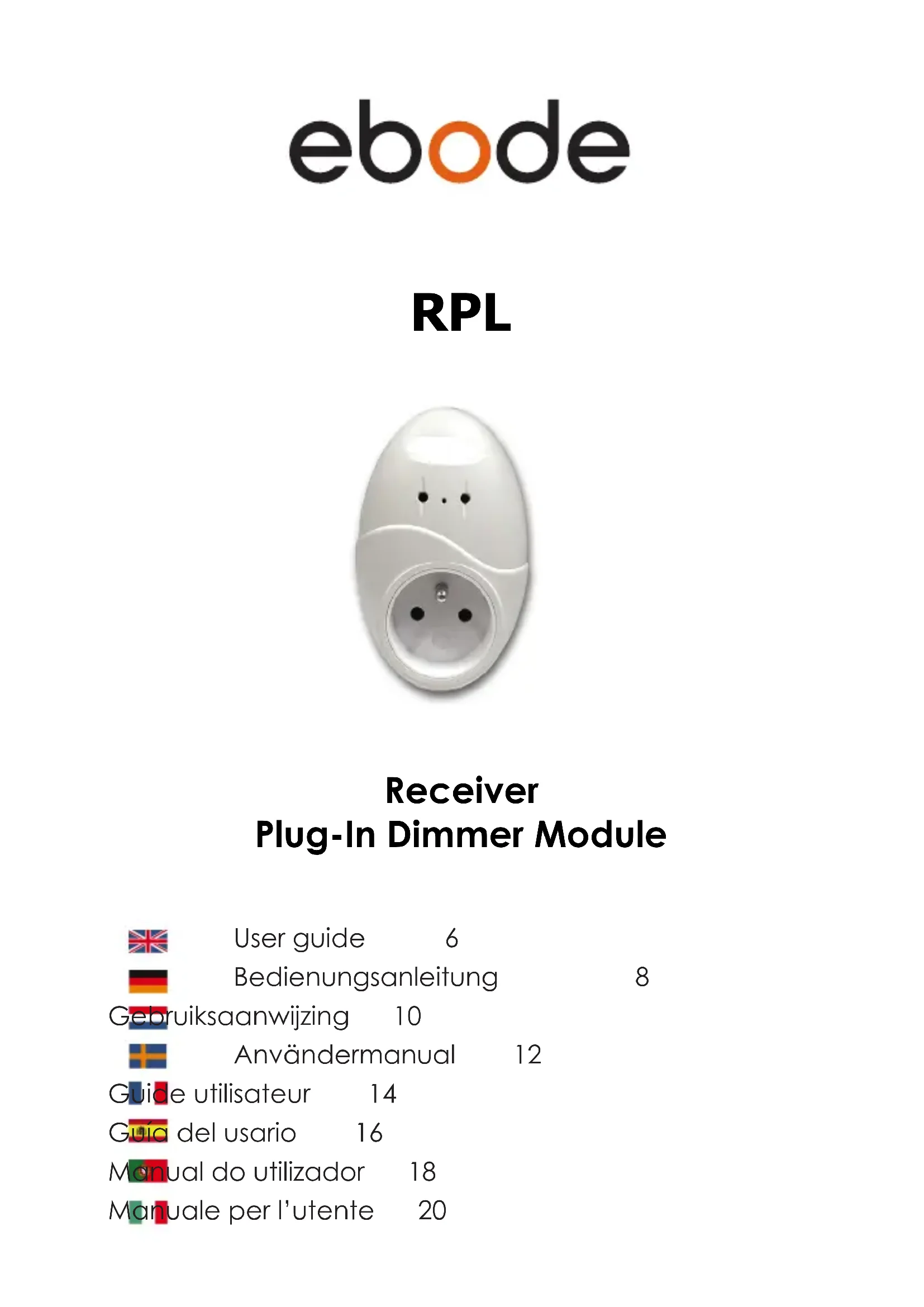

RPL - Maison intelligente EBODE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur prise pour système domotique compatible X10
Marque	ebode
Modèle	RPL
Catégorie	Maison intelligente
Alimentation	Secteur 230 V ~ 50 Hz
Charge maximale	10 A (2300 W)
Nombre de voies mémorisables	Jusqu'à 32 voies en mode X10
Indicateur LED	Vert : veille / réception ; Rouge : transmission d'ordre
Fréquence radio	433 MHz (compatible avec les commandes ebode)
Protocole	X10
Dimensions (approx.)	75 x 45 x 45 mm
Poids (approx.)	100 g
Matériau du boîtier	Plastique ignifugé
Température d'utilisation	0 °C à 40 °C
Humidité admissible	Max. 80 % HR, sans condensation
Sécurité	Ne pas ouvrir. Risque d'électrocution. Aucune pièce réparable par l'utilisateur.
Entretien et nettoyage	Débrancher avant nettoyage. Nettoyer avec un chiffon sec et non pelucheux.
Normes	Conforme à la directive 1999/5/CE (R&TTE)
Accessoires fournis	Notice d'utilisation

FOIRE AUX QUESTIONS - RPL EBODE

Comment installer le récepteur prise RPL ?

Branchez la lampe dans le récepteur, puis branchez le récepteur dans une prise secteur. L'interrupteur de la lampe doit rester en position allumé.

Comment initialiser une voie sur le récepteur ?

À l'aide d'un trombone, appuyez brièvement dans l'orifice entre les deux LEDs. La LED verte clignote. Ensuite, appuyez sur la touche ON/MARCHE de votre commande sans fil. La LED s'éteint et la voie est mémorisée.

Combien de voies peut mémoriser le récepteur RPL ?

Il peut mémoriser jusqu'à 32 voies en mode X10.

Peut-on utiliser le RPL sur une rallonge multiprise ?

Oui, à condition que la rallonge ne soit pas de type anti-foudre et/ou surtension.

Que faire si la commande sans fil n'allume ni n'éteint le récepteur ?

Vérifiez et changez les piles de la commande. Assurez-vous que le convertisseur d'ordre (RPT, RMA, RMV, TM13, SC15, SC28) est branché. Effectuez un RESET du récepteur puis réinitialisez la voie.

Comment effectuer un RESET du récepteur RPL ?

Maintenez un trombone enfoncé dans l'orifice entre les LEDs pendant 3 à 4 secondes jusqu'à ce que la LED verte s'allume. Relâchez, les deux LEDs clignotent puis s'éteignent. Toutes les voies sont effacées.

Le voyant LED ne s'allume pas, que faire ?

Vérifiez que le récepteur est correctement branché sur une prise secteur fonctionnelle. Si le problème persiste, effectuez un RESET.

Puis-je commander le RPL avec une télécommande radio ?

Oui, mais vous devez utiliser un convertisseur d'ordre radio comme RPT, RMA, RMV, TM13, SC15 ou SC28.

Le récepteur ne répond plus aux commandes fixes ?

Effectuez un RESET du récepteur (voir procédure) puis réinitialisez les voies souhaitées.

Où trouver de l'aide supplémentaire ?

Consultez la base de connaissance sur www.ebodeelectronics.eu ou contactez le service après-vente.

MODE D'EMPLOI RPL EBODE

Conseils de sécurité

Lisez attentivement ce guide utilisateur afin de garantir une utilisation sure et sans problèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de sécurité, toute manipulation technique ou modification du produit est interdite.

Consultez le guide utilisateur afin d'installer la produit correctement.

AVERTISSEMENT: Ne pas ouvrir! Risque d'électrocution. Les tensions presents dans cet apparéil peuvent être mortelles. Cet apparéil ne contient pas de pieces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Important : la produit doit être utilisée conformément aux indications de ce guide utilisateur et ne doit pas à être utilisée à d'autres fins.

Veuillez eviter: Les chocs et les tensions mécaniques, les températures extrêmes, les vibrations, et l'humidité

Veuillez également respecter les autres consignes de sécurité représentées dans les chapitres ultérieurs de ce manuel.

Notagenerale之地

Installer le récepteur prise.

1. BRANCHER la prise de la lampe dans le récepteur prise.

1. BRANCHER le récepteur dans une prise de courant.

NOTA:

• ne jamais brancher un apparéil, sous peine d'endommagement du récepteur.
• L'interrupteur de la lampe doit rester en permanence en position "allumé".

Initialiser une voie sur le récepteur prise.

La voie est constituée d'un code MAISON et d'un code UNITE. La procédure d'initialisation consiste à faire reconnaître une ou plusieurs voies sur le récepteur prise en provenance d'une commande.

NOTA :

• Il peux memoriser jusqu'à 32 voies en mode X10.
• Levoyant LED: Temporairement allumé en rouge : recoit/transmet un ordre d'une commande.

Programmation du module RPL

Si vous utilisez une commande sans fil de type TPC, EM ou IMRF, la presence d'un convertisseur d'ordre RPT, RMA, RMV, TM13, la console SC15 ou SC28 doit etre branché sur le secteur.

1. A l'aide d'un trombone ou d'une pointe fine, effectuer un appui bref dans l'orifice situé entre les deux voyants LEDs, la LED vert clignote rapidement
   attendant un ordre d'une commande.
2. Appuyer sur la touche «ON/MARCHE» de votrechoix (telecommande intermural sans fil,programmateur) pour initiaiser la voie.
3. La LED arrêté de clignoter et s'éteint.
4. La voie choses est désormais initiaisée dans le récepteur prise.
5. Si vous désirez initiailler plusieurs commandes à distance (telecommande, inter mural sans fil, etc...), procédez à l'identique à partir de l'étape 1.

ialises sur le récepteur

prise, communément appelé RESET.

1.Appuyer et maintainir le trombone dans l'orifice situé entre les deux LEDs jusqu'à ce que la LED s'allume en vert.(environ après 3 à 4 secondes)

2.Relacher le trombone. Les LED vert et rouge clignotent très rapidement puis s'eteignent. Le temps de clignotement est variable fonction du nombre de voies déjà utilisées.

1. Toutes les voies sont effacées.

Verifier le bon fonctionnement

Fonctionnalités à partir d'une commande sans fil (EM, TPC, etc...)

Touche MARCHE et ARRET

ALLUME ou ETEINT l'appareil ou la lampe.

CONSEILS - base de connaissance disponible sur www.ebodeelectronics.eu.

Puis-je installer le récepteur lampe sur une rallonge multiprise ?

Oui, sous réserve que la rallonge ne soit pas de type anti-foudre et/ou surtension.

J'utilise une commande sans fil (TPC, IMRF, EM, SS13, KR, SH600, HR10, SURF), mais impossible d'allumer ou d'éteindre.

• Vérifier et/ou changer la ou les piles de la commande.
• Vérifier que le convertisseur ci-dessous est branché au secteur.

Convertisseur radio = RPT, RMA, RMV, TM13, la console SC15 ou SC28 pour une télécommande radio

• Effectuer un RESET du récepteur prise (Voir paragraphe 3), puis procédér de nouveau à l'initialisation de la voie désisie sur le récepteur prise.

Le récepteur prise ne répond plus aux commandes fixes?

• Effectuer un reset du récepteur prise, si nécessaire, Voir paragraphe 3.
• Puis procéder de nouveau à l'initialisation de la voie可以选择 sur le récepteur prise.
