DH 200 - Chargeur de piles AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Double prise de confort avec chargeur USB
Marque	AEG
Modèle	DH 200
Référence	97211
Tension d'alimentation	12 V (batterie véhicule)
Puissance maximale	200 W
Courant maximal	15 A
Port USB	5 V / 2,1 A (charge uniquement)
Poids	275 g
Dimensions (sans câble)	9 x 6 x 4 cm
Affichage	LED de tension avec fonction de surveillance batterie
Interrupteur	ON/OFF
Fusible	Plat 15 A (remplaçable)
Sécurité	Protection contre les décharges profondes : coupure à <10,5 V, réenclenchement à >11,8 V
Utilisation	Branchement direct sur batterie pour appareils 12 V jusqu'à 200 W
Compatibilité chargeurs AEG	97101, 97102 (via prise de confort)
Contenu de l'emballage	Double prise, câble de branchement avec anneaux, notice d'utilisation
Entretien	Nettoyage avec chiffon doux et sec ; ne pas immerger
Garantie	Standard (défauts de production et de matériau)

FOIRE AUX QUESTIONS - DH 200 AEG

Comment brancher le DH 200 sur la batterie du véhicule ?

Reliez le câble avec l'anneau rouge (+) au pôle positif de la batterie et le câble avec l'anneau noir (-) au pôle négatif. Assurez-vous que le câble est bien acheminé à l'intérieur du véhicule et fixé pour éviter tout contact avec des pièces mobiles ou chaudes. Branchez ensuite les connecteurs de la prise de confort.

Que signifie la LED de tension rouge ?

La LED rouge indique que la tension de la batterie est inférieure à 10,5 V. La double prise s'éteint automatiquement pour protéger la batterie contre une décharge excessive. Elle se rallumera lorsque la tension remontera au-dessus de 11,8 V.

Puis-je charger un téléphone portable avec le port USB ?

Oui, le port USB fournit 5 V / 2,1 A et est conçu pour charger des appareils comme les smartphones. Il ne peut pas être utilisé pour le transfert de données.

Quelle est la puissance maximale que je peux brancher sur le DH 200 ?

La puissance maximale est de 200 W (15 A). Ne dépassez pas cette limite pour éviter les risques de surchauffe ou de court-circuit.

Comment changer le fusible du DH 200 ?

Ouvrez le boîtier du fusible, retirez le fusible défectueux et remplacez-le par un fusible plat de même calibre (15 A). Refermez le boîtier. N'utilisez jamais un fusible de puissance supérieure.

Puis utiliser le DH 200 sans que le contact du véhicule soit mis ?

Oui, le DH 200 se branche directement sur la batterie et fonctionne même sans contact. Cependant, utilisez-le avec parcimonie pour éviter de décharger la batterie.

Que faire en cas de court-circuit ?

Le fusible intégré (15 A) se déclenche en cas de court-circuit ou de surtension. Remplacez-le par un fusible neuf identique après avoir corrigé la cause du défaut.

Est-ce que le DH 200 est étanche ?

Non, il n'est pas étanche. Évitez tout contact avec des liquides. N'utilisez pas l'appareil dans un environnement humide ou mouillé.

Puis-je utiliser le DH 200 pour des appareils de chauffage 12 V ?

Oui, il est idéal pour les appareils à forte consommation comme les chauffages ou réfrigérateurs 12 V, jusqu'à 200 W.

Comment nettoyer le DH 200 ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez pas de produits agressifs ou de dissolvants. Ne plongez jamais la double prise dans un liquide.

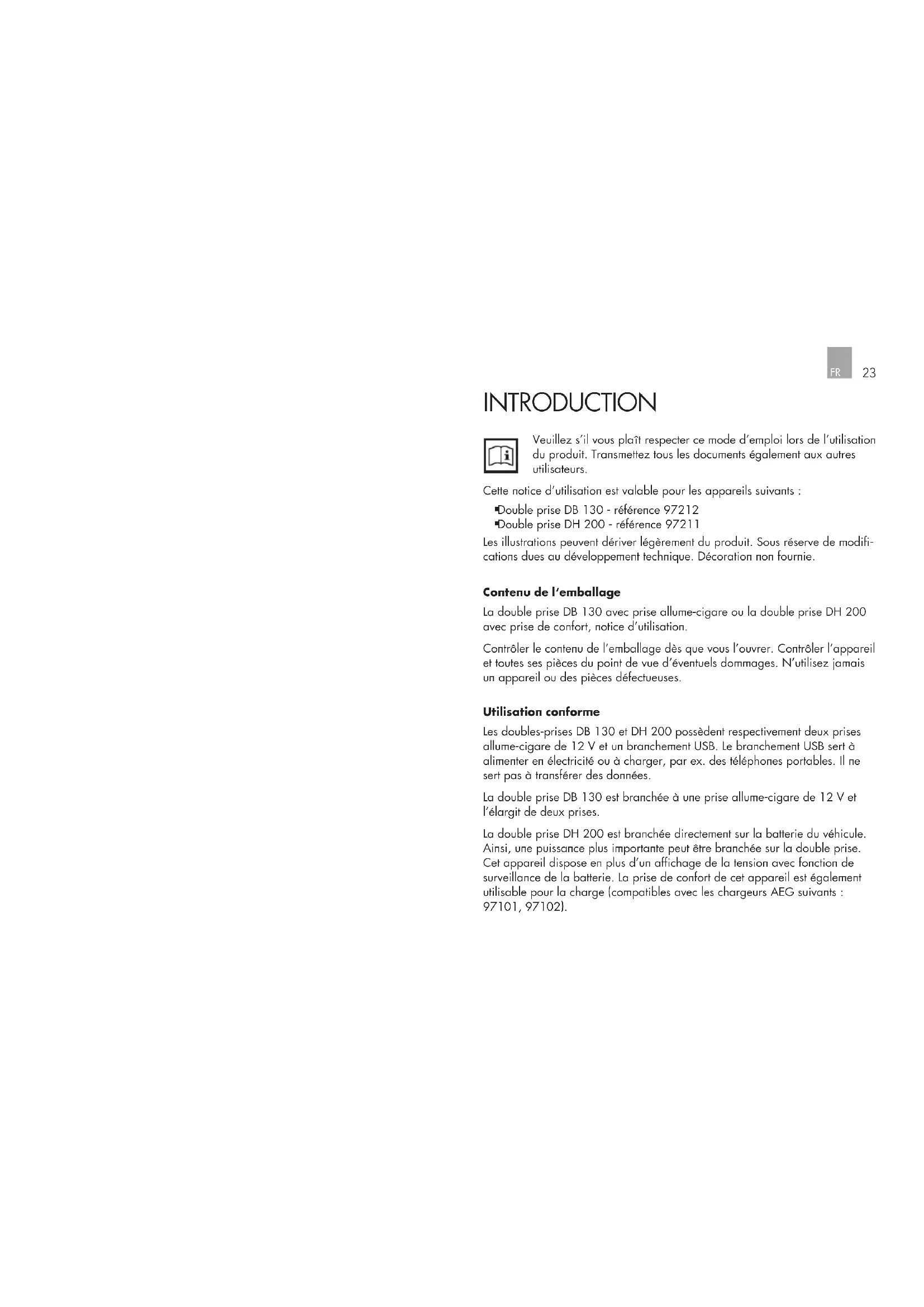

MODE D'EMPLOI DH 200 AEG

Veuillez s'il vous plaît respecter ce mode d'emploi lors de l'utilisation du produit. Transmettez tous les documents également aux autres utilisateurs.

Cette notice d'utilisation est valable pour les appareils suivants :

■Double prise DB 130 - référence 97212
■Double prise DH 200 - référence 97211

Les illustrations peuvent dériver légèrement du produit. Sous réserve de modifications dues au développement technique. Décoration non fournie.

Contenu de l'emballage

La double prise DB 130 avec prise allume-cigare ou la double prise DH 200 avec prise de confort, notice d'utilisation.

Contrôler le contenu de l'emballage dès que vous l'ouvrer. Contrôler l'appareil et toutes ses pièces du point de vue d'éventuels dommages. N'utilisez jamais un appareil ou des pièces défectueuses.

Utilisation conforme

Les doubles-prises DB 130 et DH 200 possèdent respectivement deux prises allume-cigare de 12 V et un branchement USB. Le branchement USB sert à alimenter en électricité ou à charger, par ex. des téléphones portables. Il ne sert pas à transférer des données.

La double prise DB 130 est branchée à une prise allume-cigare de 12 V et l'élargit de deux prises.

La double prise DH 200 est branchée directement sur la batterie du véhicule. Ainsi, une puissance plus importante peut être branchée sur la double prise. Cet appareil dispose en plus d'un affichage de la tension avec fonction de surveillance de la batterie. La prise de confort de cet appareil est également utilisable pour la charge (compatibles avec les chargeurs AEG suivants : 97101, 97102).

Toute autre utilisation ou modification de la double prise est considérée comme non conforme et peut entraîner des risques. La double prise doit être exclusivement utilisée à des fins privées. Veuillez vous conformer à la puissance de branchement maximale autorisée (voir „Caractéristiques techniques“).

SÉCURITÉ

Avertissement !

Enfants : risque d'accident et risque pour la vie ! Les enfants ne peuvent pas reconnaître les dangers présentés par le produit ! Risque d'étouffement et d'étranglement !

Ne laissez pas les enfants jouer avec l'emballage et le produit.

Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou qui ne possèdent pas d'expérience et/ou de connaissances dans le domaine, à moins qu'elles soient surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions quant à la manière d'utiliser cet appareil. Il faut surveiller les enfants afin de vérifier qu'ils ne jouent pas avec l'appareil.

Avertissement !

Veuillez lire et respecter toutes les consignes de sécurité. Dans le cas contraire, cela peut conduire à des chocs électriques, des incendies et des blessures graves.

- Danger de mort ! Ne fixez par la double prise dans la zone de déploiement des airbags.

Danger de blessure, d'incendie, d'endommagements en raison d'un court-circuit ou d'une surcharge ! La manipulation non conforme de l'appareil peut entraîner des blessures graves et des dommages ! Ne pas modifier, ouvrir ou manipuler l'appareil.

Risque de blessure ! Un appareil endommagé peut conduire à des blessures. N'utilisez plus un appareil endommagé. Apportez-le à un électricien qualifié ou à votre point de vente.

Risque d'incendie ! N'oubliez pas que la prise allume-cigare se réchauffe en cas d'utilisation prolongée. Débranchez la prise lorsque vous n'avez plus besoin.

Risque en raison de choc électrique ! Veillez à ce qu'aucun liquide ne pénètre dans la double prise. N'utilisez pas l'appareil dans un environnement humide ou mouillé. Assurez-vous que toutes les prises et tous les câbles sont bien secs. Ne branchez jamais l'appareil avec des mains humides ou mouillées dans le véhicule.

Risque de court-circuit ! Maintenez tous les objets conducteurs d'électricité éloignés des contacts de la double prise.

Risque de blessure ! Ne tirez pas sur le câble de l'appareil. Cela pourrait l'endommager. Les câbles endommagés constituent un risque accru de choc électrique.

Consignes de sécurité supplémentaires pour le modèle DH 200

■Risque de court-circuit ! Respectez toujours la polarité lorsque vous branchez les boucles sur une batterie.

- Ne desserrez pas le câble de branchement lorsqu'un appareil est branché sur la double prise.

Utilisez uniquement le câble de branché livré avec (prise de confort avec anneaux) pour brancher l'appareil sur une batterie.

Risque d'incendie ! Ne laissez pas la double prise branchée sans surveillance.

26

DESCRIPTION DU PRODUIT

Aperçu du produit

1. Double prise à allume-cigare 12 V
2. Branchement USB
3. Affichage à LED de la tension
4. Interrupteur ON/OFF

5. Câble de polarité (-) avec anneau noir

6. Câble de polarité (+) avec anneau rouge

7. Fusible
8. Prise de confort
9. Voyant de contrôle à LED
10. Câble de branchement avec prise à allume-cigare

Domaine d'utilisation et caractéristiques de puissance

• Elargissement de la prise à allume-cigare 12 V avec deux prises. Ainsi, possibilité d'utiliser simulta-nément deux appareils 12 V.
  ■Prise femelle USB (prise de charge par ex. pour smartphones).

en plus pour le modèle DH 200 :

Alimentation durable en électricité directement sur la batterie du véhicule (même lorsque celui-ci n'est pas en marche). Ainsi, possibilité de brancher une plus grande puissance sur la double prise. Pour les appareils 12 V jusqu'à 200 W.
déal pour branchement les appareils avec une puissance absorbée plus élevée (par ex. appareils de chauffage ou de refroidissement).
■Affichage de la tension avec fonction de surveillance de la batterie
Interrupteur ON/OFF
■Prise de confort

Caractéristiques techniques

	DB 130 DH 200
Référence 97212 97211
Tension d'exploitation 12 V	12 V
Puissance (max.) 130 W 200 W
Puissance électrique (max.) 5 A 15 A
Branchement USB 5 V / 1 A	5 V / 2,1 A
Poids	108 g	275 g
Dimensions sans câble	9 x 6 x 4 cm	9 x 6 x 4 cm

MONTAGE ET BRANCHEMENT

Modèle DB 130

Branchement à la prise à allume-cigare 12 V du véhicule :

1. Branchez la prise pour allume-cigare [10] dans la prise 12 V correspondante du véhicule.
2. Placez la double prise de façon à ce que l'appareil ou le câble ne soient pas gênants pendant la conduite.

Modèle DH 200

Branchement à la batterie du véhicule :

Le modèle DH 200 se branche par un câble avec anneaux directement sur la batterie.

Attention ! Le câble de branchement de la double prise doit être conduit à l'intérieur du véhicule jusqu'à la batterie. Dans la plupart des cas, il doit être conduit à travers une paroi de la carrosserie.

Si vous ne pouvez pas effectuer le branchement vous-même, veuillez vous adresser à un garage.

So le câble doit être conduit à travers des parois aux bords coupants (par ex. parois métalliques), utilisez des embouts en caoutchouc ou des canaux de câble pour éviter tout endommagement du câble de branchement.
- Posez et fixez le câble de façon à ce qu'il n'entre pas en contact avec des pièces mobiles, chaudes ou coupantes.

1. Placez la double prise de façon à ce que l'appareil ou le câble ne soient pas gênants pendant la conduite.
2. Faites passer le câble de branchement de la double prise de l'habitacle à la batterie.
3. Branchez le câble (anneau rouge) (+) [6] sur le pôle positif de la batterie.
4. Branchez le câble (anneau noir) (-) [5] sur le pôle négatif de la batterie.
5. Reliez les connecteurs de la prise de confort [8] ensemble.

UTILISATION

Modèle DB 130

Dès que la prise à allume-cigare [10] est branchée dans la prise 12 V correspondante du véhicule et que l'appareil est alimenté en énergie, la LED rouge s'allume. La double prise est alors fonctionnelle et des appareils peuvent être branchés sur les deux prises 12 V à allume-cigare et sur la prise femelle USB.

Veuillez observer que pour la plupart des véhicules, l'allume-cigare 12 V se met en marche seulement lorsque le contact est mis.

Utilisez la double prise uniquement pendant une période courte lorsque le moteur du véhicule ne tourne pas. Sinon sa batterie va se décharger.

Débranchez toujours la prise à allume-cigare de la prise 12 V correspondante après utilisation. Tirez toujours sur la prise pour cela et non pas le câble de branchement.

Modèle DH 200

Pour alimenter, mettre l'interrupteur [4] de la double prise sur ON. Celle-ci est alors fonctionnelle.

Assurez-vous que la consommation électrique de l'appareil ne dépasse pas 15 A.

Fonction de l'affichage à LED de la tension [3].

rouge Tension < 10,5 V

jaune Tension entre 10,5 V-12,5 V

vert Tension > 12,5 V

Fonction de surveillance de la batterie : dès que la double prise est allumée, une LED s'allume en fonction de la tension de la batterie. Si celle-ci tombe en dessous de 10,5 V, la LED s'allume en rouge. La double prise s'éteinte alors pour empêcher que la batterie du véhicule ne se décharge encore plus. Ceci reprendra si la batterie retourne à 11.8 V ou en-dessus.

MAINTENANCE ET SERVICE APRES-VENTE

Fusible

Le modèle DH 200 est équipé d'un fusible (fusible plat 15 A) dans le câble (+). Il s'enclenche en cas de court-circuit ou de pics de tension et doit changé ensuite.

Changer le fusible :

Attention ! N'insérez pas de fusible plus puissant. Il existe un risque d'incendie et l'équipement électronique peut être endommagé.

1. Ouvrez le boîtier du fusible.
2. Retirez le fusible défectueux.
3. Placez un nouveau fusible de même taille (15 A).
4. Refermez le boîtier.

Entretien

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez aucun produit agressif ni aucun dissolvant pour le nettoyage.
Ne plongez pas la double prise dans du liquide.
Contrôlez l'appareil avant chaque utilisation du point de vue d'éventuels dommages.
■Stocker l'appareil dans un endroit propre et sec.

Attention ! N'utilisez plus un appareil endommagé (par ex. câble endommagé, boîtier cassé). En cas de dégradations, de réparations ou d'autres problèmes avec l'appareil, adressez-vous à votre point de vente ou à des personnes qualifiées.

Traitement des déchets

Ne pas jeter l'emballage et le produit dans les déchets domestiques !

Le produit et l'emballage sont composés d'agents recyclables (p.ex.

plastiques, métaux, papier)

Veuillez jeter un produit ne pouvant plus être utilisé en respectant la réglementation locale correspondante.

Garantie et service

Les conditions générales de garantie se réfèrent aux défauts de production et de matériau. Rapportez un produit défectueux à votre magasin.

Nous nécessitons en plus les pièces suivantes pour un traitement rapide de votre réclamation :

Copie du ticket de caisse avec la date d'achat.

■Raison de la réclamation (description de l'erreur).

INTRODUZIONE

Traitement des déchets

Ne pas jeter l'emballage et le produit dans les déchets domestiques! Le produit et l'emballage sont composés d'agents recyclables (p.ex. plastiques, métaux, papier).

Veuillez jeter un produit ne pouvant plus être utilisé en respectant la réglementation locale correspondante.

Garantie et service

Les conditions générales de garantie se réfèrent aux défauts de production et de matériau. Rapportez un produit défectueux à votre magasin.

Nous nécessitons en plus les pièces suivantes pour un traitement rapide de votre réclamation:

Copie du ticket de caisse avec la date d'achat.
■Raison de la réclamation (description de l'erreur).
