MODE D'EMPLOI AM12 MARMITEK

• Le câblage de votre installation électrique dispose d'un voltage de 230V, danger de mort! Ne raccordez jamais le module lorsqu'il se trouve sous tension. Déconnectez le disjoncteur avant de commencer l'installation.
• Ce produit est destiné à une utilisation professionnelle. Son installation doit être effectuee par un installateur agreé."
• Afin d'eviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémentées ou à des sources de lumières tropfortes.
• La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agrées. Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
• Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux. Confier les réparations et l'entretien exclusivement à un personnel qualifié.
• La commutation automatique d'appareils électriques est certes pratique, mais elle peut aussi partager des dangers. Elle peut par exemple surpréindre les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites-y toujours attention et prenez suffisamment de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse.

TABLE DES MATIÈRES

CONSIGNES DE SECURITE 15
TABLE DES MATIÈRES 15
COMMENT FONCTIONNE LE SYSTÉME MARMITEK X-10? 16

ADRESSES 16

PORTÉE DES SIGNAUX 16

NOTICE D'UTILISATION DE MODULE APPAREIL ELECTRIQUE AM12. 18
INSTALLATION AM12W. 18
FOIRE AUX QUESTIONS 19
CHARACTERISTIQUES TECHNIQUES 20
DROITS D'AUTEUR 20

COMMENT FONCTIONNE LE SYSTÈME MARMITEK X-10?

Le système Marmitek X-10 utilise le réseau électrique existant pour communiquer (en utilisant les signaux du courant porteur Marmitek X-10). Vous pouvez installer un système complet en utilisant 3 types différents de composants Marmitek X-10:

1. Modules Ces composant reçoivent les signaux Marmitek X-10 et mettent en marche, arrêtent ou font varier la charge qui leur est connectée
2. Contrôleurs : Ces composants transmettent les signaux Marmitek X-10 et contrôle ainsi les modules.
3. Transmetteurs: Emetteurs sans fil, tels que les télécommandes ou les détecteurs. Leurs signaux sont reçus par des contrôleurs qui les convertissant et les retransmettent en courant porteur sur le réseau électrique de la maison (IRRF 7243, TM13, CM15Pro....).

ADRESSES

Vous pouvez programmermer jusqu'à 256 adresses différentes. Celles-ci sont réparties en « Code maison » (A ... P) et « Code unité » (1 ... 16). Le « Code maison » peut également être programmé sur les contrôleurs afin que contrôleurs et modules fassent partie du même système. Selon le type de module, l'adresse peut être programmée à l'aide de selectseurs ou en appuyant simplement sur les boutons.

Le système Marmitek X-10 possède des ordres standard qui permettent de commander simultanément l'ensemble des unités régées sur le même « Code Maison » (par ex.: « Toutes lumières allumées », « Toutes les unités éteintes », etc.).

PORTÉE DES SIGNAUX

Portée des signaux Marmitek X-10 sur le courant porteur et comment en augmenter la portée.

Le système Marmitek X-10 est basé sur la transmission par courant porteur sur le réseau électrique 230V 50Hz . La portée de ces signaux dépend beaucoup des conditions locales. Néanmoins la portée moyenne est de 80 metres.

Si vous avez des problèmes avec la portee de vos signaux Marmitek X-10, vérifie les points suivants :

1. Si vous installation comporte plusieurs phases, il est nécessaire de coupler ces différentes phases de façon que les signaux Marmitek X-10 soient sur toutes les phases. A cet effet vous pouvez utiliser des Coupleurs de Phase FD10. Dans le cas de grands batiments ou dedistances importantes, nous vous recommendons d'utiliser un coupleur/repeteur actif à la place des FD10 qui ne sont euxque passifs.

2. Il se peut que les signaux Marmitek X-10 soient attenués par certains apparêls électriques ou les éclairages qui sont connectés au secteur. Dans un environnement domestique normal, cet effet est négligeable (les produits Marmitek X-10 utilisant un Control Automatique de Gain pour l'éliminer). Néanmoins il est possible qu'un apparéil particulier dans votre maison attENUè tellement le signal Marmitek X-10 que la portée de celui-ci s'en trouve considérablement réduite. Dans ce cas, essayez de déterminer l' apparéil qui pose des problèmes en déconnectant tout simplement, un à un, les différents apparêls et en testant à nouveau la portée. Si vous constazez que le problème de portée est résolu en débranchant par exemple votre monitateur de PC, vous pouvez installer un Module Filtré FM10 sur votre monitueur de PC pour.Remédier à ce problème.

Appareils électriques pouvant provoquer une atténuation

Moniteur de PC

PC possédant une alimentation interne importante

Vieilles télévisions

Imprimantes/Fax

Lampes Fluorescentes

Lampes «basse consommation d'énergie»

1. Certains (vieux) apparèils électriques peuvent envoyer des interférences sur le réseau électrique, ce qui peut perturber la communication. Du fait que le signal Marmitek X-10 utilise la fréquence de 120kHz , seules les interférences sur ou autour de cette fréquence auront une influence sur la portée. Le cas échéant, vous pouvez doter votre apparèil d'un contrôle FM10 de manière à eliminer ces interférences.
2. Le protocole Marmitek X-10 utilise différents mécanismes pour éviter que vos modules ne soient actifs ou désactivés par des appareils autres que vos contrôleurs Marmitek X-10. Néanmoins, il est possible que les signaux

Marmitek X-10 sur le courant porteurs soient attenués, par exemple, par des interphones ou des "Babyphones" en mode de fonctionnement continu. Dans ce cas il se peut que les signaux Marmitek X-10 ne soient pas transmis.

1. Le réseau électrique ne s'arrête pas à votre porte d'entrée. Tout ce qui est connecté au secteur dans le voisinage immédiat de votre maison peut avoir une influence sur les signaux Marmitek X-10 (par ex.: machines lourdes). Si vous pensez que votre système est influencé par des apparciels extérieurs à votre maison, il est recommendé de doter toutes les phases d'un contrôle FD10.

Ces filtres bloquent les signaux qui entrent et qui sortent de votre maison et servent également de coupler entre les différentes phases.

NOTICE D'UTILISATION DE MODULE APPAREIL ELECTRIQUE AM12

1. Reglez le "Code Maison" et le "Code Unité" sur la face avant du module.
2. Branchez l'appareil electrique dans le module.
3. Branchez le module dans une prise électrique.

Il vous est maintainant possible de contrôler le module en utilisant n'importe quel contrôleur Marmitek X-10.

INSTALLATION AM12W

Pour installer l'AM12W, le neutre et la phase sont nécessaires au point d'installation.

METTRE LE CIRCUIT HORS TENSION EN DECONNECTANT LE FUSIBLE SECTEUR! (Utilisez toujours conformes aux normes électriques en vigneur.)

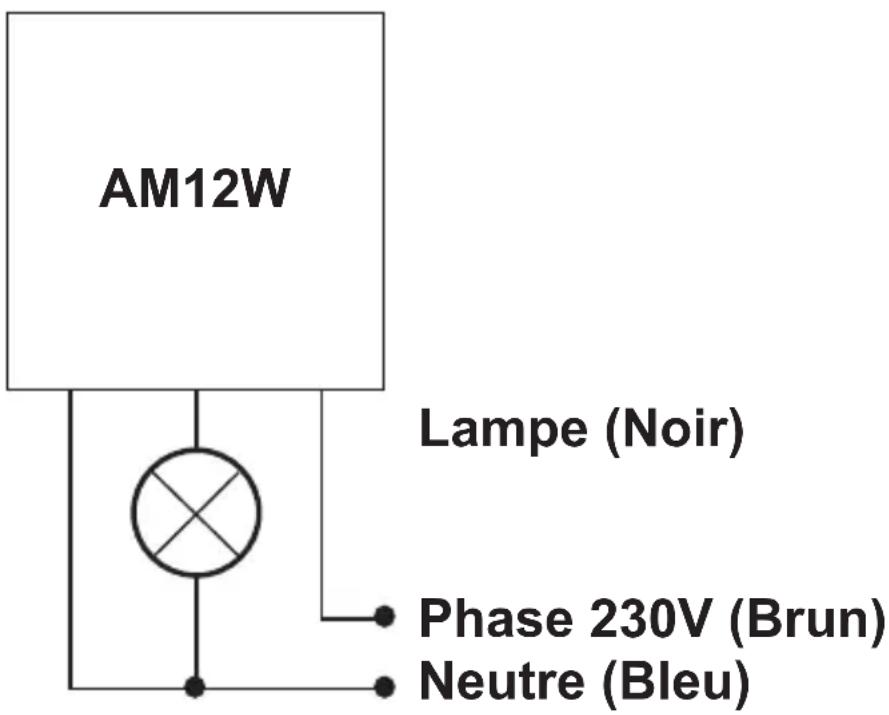

1. Raccordez I' AM12W en utilisant le schéma ci-dessous.
2. Reglez l'adresse du module à l'aide des selecteurs rotatifs situés sur la face avant.

FOIRE AUX QUESTIONS

Pourquoi certains modules s'allument ou s'éteignent spontanément?

Il est possible qu'un système Marmitek X-10 identique soit installé chez un de vos voisins et utilise le même "Code Maison". Pour résoudre ce problème, essayez de changer le "Code Maison" ou installez un contrôle FD10sur l'entrée secteur.

Mes modules ne fonctionnent pas avec mes contrôleurs.

Vérifiez que les modules et les contrôleurs possèdent le même "Code Maison" (A ... P).

Mes modules ne fonctionnent pas avec mes télécommandes / déteceurs.

Quand vous utilisez une télécommande ou un détecteur, vous doivent avoir au moins un TM13 ou console de sécurité Marmitek installé dans votre maison. Ces équipements transforment les signaux radio en signaux courants porteurs Marmitek X-10 sur le secteur. Seul un "Transceiver" doit être installé pour tous les modules et télécommandes ayant le même "code maison".

Puis je accroître la porté de mes télécommandes en utilisant plusieurs "Transceivers"?

Oui, vous pouvez utiliser plus d'un TM13 dans votre maison quand la porté de vos télécommandes est insuffisante. Le TM13 utilise ce que l'on appelle "la détction de collision" pour empêcher que le signal soit perturbé quand plusieurs TM13 transmettent en même temps. Le TM13 attend que le réseau soit libre avant de transmettre ses données. Pour éviter que votre système Marmitek X-10 ne devienne lent ou que la variation de lumière ne devienne trop saccadée placez vos TM13 aussi éloigné l'un de l'autre que possible.

Les modules Marmitek à fiches, fonctionnent t'ils également avec des prises de

courant murale non mises à terre ?

Oui. Les modules fonctionnes aussi bien sur des prises de courant murale mises à terre que non-mises à terre.

Mon module ne réagit pas à la commande "All lights on" (Toutes lumières allumées).

C'est exact. Uniquement les modules pour lampes seront réagir à la commande "All lights on" (toutes lampes allumées). Ceci pour prévenir que par exemple une machine à café, soit accidentellement mise en fonction. Les modules pour apparèils euxvont réagir à la commande "All lights Off" (toutes lumières éteintes).

Vous avez d'autres questions? Allez sur le site www.marmitek.com.

CARACTERISTIQUES TECHNIQUES

Tension d'alimentation: 230V ± 10% , 50 Hz

Courant consommé : < 0,02 W

Puisance de commutation : 500W pour lampes à incandescence et d'halogène

230W pour charge inductive / capacitive

3600W pour charge ohmique

Sensibilité du signal: 15 mVpp min, 50mVpp max à 120 kHz

Réagit aux codes clefs X-10: All units ( tous récepteurs) Off, On, Off,

(éteints, allumés, éteints'').

Impedance en entrée: > 180 Ohm (P-N) à 120 kHz

Température ambiente: -10°C à +50°C (fonctionnement)

-20°C à +70°C (stockage)

Dimensions: 52x122x33mm (fiche non comprise)

En vue d'améliorer encore plus le produit, Marmitek se réserve le droit de modifier sans préavis les specifications et/ou la conception.

Informations environnementales pour les clients de l'Union europeenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique oulectronique par les

moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez achetié le produit.

DROITS D'AUTEUR

Marmitek est une marque déposée de Pattitude BV

AM12TM est une marque déposée de Marmitek BV. Tous droits réservés.

Tout a été mis en œuvre pour que les informations représentées dans ce manuel soient exactes. Marmitek n'est pas responsable des erreurs de reproduction ou d'impression. Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas limités aux numérodes modèle, logiciels, audio, video, textes et photos) apparitennent à Marmitek B.V. Toute'utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions.

Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de commande. Marmitek décline toute responsabilité quant à l'utilisation et au fonctionnement de ces produits.

AVISOS DE SEGURIDAD

Par la presente Marmitek BV déclare que l'appareil AM12 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 2004/108/ce du parlement européen et du conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique

Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques etlectroniques

Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception relatives à la consommation d'électricité hors charge et au rendement moyen en mode actif des sources d'alimentation externes
