BEDIENUNGSANLEITUNG AM12 MARMITEK

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEU 15

MODO DE EMPLEO 21

MANUALE D'ISTRUZIONI 27

• Auf der Verdraughtung ihrer elektrischen Anlage stehen lebensgefährliche 230V Netzspannung. Schließen Sie das Modul niemals unter Spannung an. Schalten Sie den Hauptschalter aus, bevor Sie mit der Installation beginnen.
• Dieses Produkt ist für den professionellen Gebrauch vorgesehen. Installation muss durch einen anerkannten Installateur erfolgen.
• Um Kurzschluss vorzubeugen,这点es Produktitte ausschlieblich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Automatisches Schalten ist nicht nur bequem, sondern kann auch Gefahr bedeuten. So können Personen überrascht werden, oder kann Kleidung, die über eine elektrische Wärmequelle hangt in Brand geraten. Passen Sie immer auf und treffen Sie Maßnahmen um dies zu verhindern.

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE 9
INHALTSVERZEICHNIS. 9
WIE FUNKTIONIER MARMITEK X-10? 10
ADRESSIERUNG. 10
REICHWEITE VON SIGNALEN 10
BEDIENUNGSANLEITUNG AM12 GERATEFERNSCHALTER. 12
INSTALLATION AM12W. 12
1. HÄufig GESTELLTE FRAGEN 135
TECHNISCHE DATEN 14
COPYRIGHT 14

WIE FUNKTIERT MARMITEK X-10?

Die Komponenten aus dem Marmitek X-10 SortimentCOMMUNIZIEREN über das bestehende Lichtnetz miteinander (mittels Marmitek X-10 Signalen). Das Sortiment besteht aus drei Komponenten:

1. Module: These empfangen die Marmitek X-10 Signale und schalten oder dimmen die angeschlossene. Stromquelle. Modulbeispiele sind die Lampen- und Gerätemodule. Diese sind in den Modellen Einbau, Mikro, Din-Rail und Steckanschluss erhältlich.
2. Empfänger: These senden die Marmitek X-10 Signale und steuern somit die Module.
3. Sender: Dies sind drahtlose Komponenten wie z.B.

Fernbedienungen. Die Signale der Sender werden von einem Empfänger mit Transceiver-Funktion (IRRF 7243, TM13, CM15Pro....) empfangen. Die Signale werden von dem Transceiver auf das Lichtnetz gesetzt.

ADRESSIERUNG

Sie können maximal bis zu 256 verschiedene Adressen einstellen. Diese sind in so genannte HausCodes (A bis einschl. P) und UnitCodes (1 bis einschl. 16) untergliedert. Der HausCode kann auch an den Reglern eingestellt werden, sodass Regler und Module zum selbst System gehoren werden. Die Adresse kann mithilfe von Kodierscheiben oder durch Tastenbedienung eingestellt werden. Dies hangt vom Modultyp ab.

Das Marmitek X-10 System beinhaltet standardmäßige Befehle, wobei alle Units innerhalb desselben HausCodes zugleich gesteuert werden (z.B.)samtliche Lampen einschalten, alles ausschalten usw.).

REICHWEITE VON SIGNALEN

Reichweite von Marmitek X-10 Signalen über das Lichtnetz und diese Reichweite vergroßern.

Das Marmitek X-10 System basiert auf der Kommunikation über das bestehende Lichtnetz. Die Reichweite von Signalen über das Lichtnetz ist sehr von der örtlichen Situation abhängig. EinGreater Durchschnitt der Reichweite ist jedoch eine Kabellänge von 80 Metern.

Bei Problemen mit der Reichweite von Marmitek X-10 Signalen sind folgende Faktoren wichtig:

1. Werden mehrere Phasen im Haus verwendet, kann es notwendig sein, um diese Phasen für Marmitek X-10 Signale zu koppeln. Dieses Koppeln kann geschehen, indem Sie einen FD10 Phasekoppler verwenden und wird benötigt, wenn Steckdosen und Lampenanschluss tatsächlich über mehrere Phasen verteilt sind (mehrere Gruppen sind kein Problem für die Marmitek X-10

Signale). Für große Gebäude empfehlen wir die Verwendung eines aktiven 3 Phasen Verständerkersstatt eines Koppelfilters.

1. Marmitek X-10 Signale konnen sich durch Geräte und Lampen, die auf das Lichtnetz angeschlossen sind, verringn. In normalen Hausanlagen ist dieser Effekt normalerweise ohne jeglichen Einfluss (das Marmitek X-10 System verwendet u.a. einen aktiven Verständner um diesen Effekt zu eliminieren). Doch kann es sein, dass ein einzelniges Gerät in ihrer Wohnung stört. Wenn Sie feststellen, dass Signale nicht immer gut durchkommen, dann konnen Sie ein solches Gerät relativ einfach aufspären, indem Sie die Stecker der verdächtigen Geräte aus der Steckdoseziehen und erneut einen Test durchführren. Stellen Sie fest, dass Ihr Problem gelöst ist, durch z.B. den Stecker Ihres PC's aus der Steckdose zuziehen, dann konnen Sie das Problem losen, durch diesen PC-Monitor mit einem FM10 Steckerfilter zu versehen. Diese Steckerfilter sorgt davon, dass die Signale nicht länger durch das betreffende Gerät vermindert werden.

Wir empfehlen, folgende Geräte zu kontrollieren:

PC Monitore

PC's mit relativ hoher Leistung

Alte TV-Geräte

Kopiergeräte

Raum mit weitere Neonlampen

1. Einige (alte) Geräte können Störsignale auf das Lichtnetz bringen, wodurch die Marmitek X-10 Kommunikation gestört wird. Es handelt sich damit um Geräte, die auf einer Frequenz von 120 kHz stären. Diese 120 kHz werden vom Marmitek X-10 System als Sendefrequenz verwendet, um digitale Information über das Lichtnetz zu schicken. Geräte, die diese Art Signale senden, konnen mit einem FM10 Steckerfilter versehen werden. Hierdurch werden Störsignale das Lichtnetz nicht mehr erreichen.
2. Durch den Aufbau der Signale konnen andere (Stör)quellen die Module des Marmitek X-10 Systems niemals aktivieren oder ausschalten. Wohl kann das Signal durch z.B. Babyüberwachungsgeräte, die dauernd im 'Sprechmodus' stehen, gestört werden. Durch die Anwesendheit von diesen Signalen ist es möglich, dass das Marmitek X-10 Signal nicht durchkommen.
3. Das Lichtnetz ihrer Wohnung endet nicht bei der Haustüre. Alles was außerhalb (in der Höhe) ihrer Wohnung auf dem Lichtnetz angeschlossen ist, kann die Marmitek X-10 Signale beeinflussen. Vor allem wenn ihre Wohnung an eine Fabrikhalle mit schweren MaschinenGRENZt ist es nutzlich, um einkommende Phasen mit einem FD10 Phasenfilter zu versehen. Diese Filter formen eine Blockade fur alle Signale, die in ihre Wohnung wollen oder diese verlassen sollen, sorgen jedoch auch fur eine perfekte 'Impedanzanpassung' des Lichtnetzes ihrer Wohnung. Sie bereiten ihre Wohnung auf Marmitek X-10 vor, indem Sie diese Module platzieren. Hierdurch kuppeln Sie auch gleichzeitig die Phasen (siehe Punkt 1).

BEDIENUNGSCANLEITUNG AM12 GERÄTEFERNSCHALTER

1. Die gewünschte Adresse mit einer Münze oder einem Schraubenzieher einstehen.
2. Den Stecker des Gerätes oder der Lampe in das Modul stecken.
3. Das Modul in eine Steckdose stecken.

Sie konnen das Modul nun mit ihren Marmitek X-10 Sendern schalten.

INSTALLATION AM12W

Um das AM12W zu installieren, müssen Neutral und Phase am Installationspunkt vorhanden sein.

SCHALTEN SIE DEN STROM AB, BEVOR SIE DIE MODULE INSTALLIEREN!

(Fachmännische Installation erforderlich)

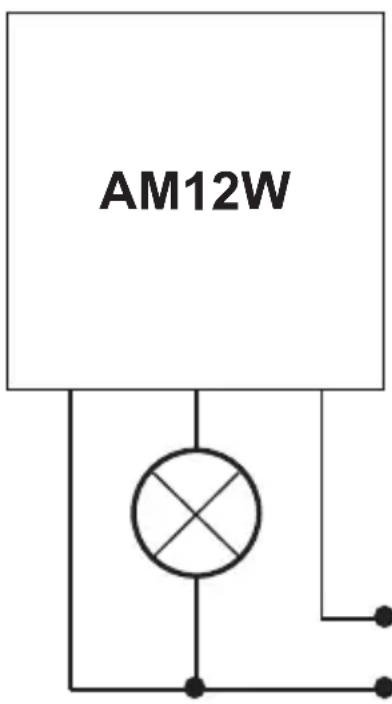

1. Schließen Sie den AM12W an, wie im unterstehenden Schema angegeben.
2. Nach Installation die gewünschte Adresse mit einem Schraubenzieher oder Münze einstellen.

Licht (schwarz)

Phase 230V (braun)

Neutral blau)

HÄUFIG GESTELLTE FRAGEN

Wie kommt es, dass einzel Module spontan an- oder ausgehen?

Es kann sein, dass das installierte Marmitek X-10 System durch ein anderes X-10 System in der Nachbarschaft beeinflusst wird. Da die Marmitek X-10 Signale über das Lichtnetz geschickt werden, ist es möglich, dass die Signale ins Gebäude hineinkommen oder es verlassen. Diese Probleme können gelöst werden, indem Sie einen anderen HausCode wahlen (A bis P). Auch konnen FD10 Phasenfilter plaziert werden, um ein- oder ausgehende Signale zu blockieren.

Meine Module reagieren nicht auf unseren Sender.

Sorgen Sie davon, dass alle verwendeten Module auf den gleichen HausCode eingestellt sind (A bis P). Meine Module reagieren nicht auf Fernbedienung oder Sensor. Bei Verwendung von Fernbedienungen oder Sensoren müssen Sie ein TM13 Transceivermodul oder die Zentrale eine Marmitek Alarmanlage benutzen. Diese setzen die Signale der Fernbedienungen oder Sensoren in das Marmitek X-10 Lichtnetzprotokoll um. Auch bei mehreren Fernbedienungen und Sensoren wird nur ein zentraler Emfpänger bestehtigt.

Kann ich die Reichweite/meiner F embedienung durch den Einsatz von mehreren Transceivem vergrossem?

Ja. Sie können mehrere TM13 Transceiver in Ihrer Wohnung verwenden, wenn die Reichweite ihrer Fernbedienungen nicht ausreichend ist. Die TM13 sind mit sog. Kollisionserkennern ausgestattet, die verhindern, dass die Signale gestört werden, wenn beiden TM13 Module gleichzeitig auf dem Lichtnetz senden. Um ihr Marmitek X-10 System nicht unnötig zu verzögern und um Schwankungen beim Dimmen zu verhindern müssen Sie davon sorgen, dass die TM13 Module soweit als möglich voneinander in der Wohnung plaziert wurden.

Funktionieren die Mammitek Steckemodule auch mit nicht geerdeten Wandsteckdosen?

Ja. Die Module Funktionieren sowohl mit geerdeten, wie nicht geerdeten Wandsteckdosen.

Mein Modul reagiert nicht auf den Befehl "All Lights On".

Das ist richtig. Nur Lampenmodule konnen auf den Befehl 'All Lights On' reagieren, und darüber um vorzubeugen, dass z.B. eine Kaffeemaschine unversehens eingeschaltet wird. Gerätemodule reagieren wohl aber auf den Befehl 'All Units Off'.

Haben Sie noch immer Fragen? Besuchen Sie www.marmitek.com.

TECHNISCHE DATEN

Netzspannung: 230V ± 10% , 50 Hz

Stromverbrauch: < 0.02W

Schaltvermögen: 500W für Gluhlampen und Halogen Beleuchtung

230W induktiv / kapazitiv

3600W für Ohmsche Belastung

Signalempfindlichkeit: 15 mVpp min, 50mVpp max. bei 120 kHz

Reagiert auf X-10 Schlüsselcodes: All Units Off, On, Off.

Input Impedanz: > 180 Ohm (P-N) bei 120 kHz

Umgebungstemperatur: -10^ bis +50^ (Betriebstemperatur)

-20°C bis +70°C (Lagerung)

Abmessungen:: 52x122x33mm (ohne Stecker)

Hinsichtlich weiterer Produktverbesserungen besteht sich Marmitek das Recht vor, Spezifikationen und/oder Entwürfe ohne vorherige Ankündigung zu ändern.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol verstehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf.

Das Symbol weist daraufhin, dass das Produkt von regulärem Haushaltmull getrennt entsorgt werden sollente. Es liegt in Ihrer Verantwortung, diesen Gerät

und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmen Sammelstellen zu entsorgen.

Ordnungsgemäß Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungsduinste oder an den Handler, bei dem Sie das Produkt erworben haben.

COPYRIGHT

Marmitek BV ist ein Warenzeichen von Pattitude

AM12TM ist ein Warenzeichen von Marmitek BV Alle Rechte vorbehalten.

Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für dieichtigkeit des Inhalts theses Handbuchs.

Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei

Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung,

Vervielfaltigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche

Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden.

Die Rechte an anderen in thism Handbuch erwähnten Markenund Produktnamen konnen bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

CONSIGNES DE SECURITÉ

VEEL GESTELDE VRAGEN

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes AM12 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2004/108/eg des europäischen parlaments und des rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Okodesign-Anforderungen an die Leistungsaufnahme externer Netzele bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb
