SAFETYWARNINGS

• Op de bedrading van uw elektrische installmentie staat levensgevaarlijke 230V netspanning. Sluit de module nooit onder spanning aan. Schakel de hoofdschakelaar uit voordat u met de installmentie begint.
• Dit product is bestemd voor professioneel gebruik. Installatie dient te geschieden door een erkende installateur."
• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten nicht bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeertietbloot aan extreem hoge temperaturen of sterke lichtbronnen.
  Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparacies, komen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zo können anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier.altijd op bedacht en neem afdoende maatregelen ter voorkoming.

INHOUDSOPGAVE

VEILIGHEIDSWAARSCHUWINGEN 33
INHOUDSOPGAVE 33
HOEWERKT MARMITEK X-10? 34
ADRESSERING 34
BEREIK VAN SIGNALEN 34
GEBRUKSAANWIJZING AM12 APPARAAT MODULE 36
INSTALLATIE AM12W 36
VEEL GESTELDE VRAGEN 37
TECHNISCHE GEGEVENS 38
AUTEURSRECHTEN 38

HOE WERKT MARMITEK X-10?

De componenten uit het Marmitek X-10 programme communiceren met elkaar via het bestaandelichtnet (door middel van Marmitek X-10 signalen). Het programme bestaat uit drie soorten onderdelen:

1. Modules: Deze ontvangen de Marmitek X-10 signalen en schakelen of dimmen de aangesloten belasting.
2. Controllers: Deze zenden de Marmitek X-10 signalen en besturen de Modules.
3. Zenders: Dit zijn draadloze onderdelen zoals afstandsbedieningen. De signalen hiervan worden ontvangen door een Controller met Transceiver functie (IRRF 7243, TM13, CM15Pro....). De signalen worden door de Transceiver op het Lichtnet gezet.

ADRESSERING

Er können tot maximaal 256 verschillende adressen worden ingesteld. Dezeল onderverdeeld in een z.g. HuisCode (A t/m P) en UnitCode (1 t/m 16). De HuisCode is ook instelbaar op de Controllers zodat Controllers en Modules tot hetzelfde systeme gaan behoren. Het adres kan door middel van codewieltjes, of indrukken van toetsen ingesteld worden, afhankelijk van het type module. Het Marmitek X-10 Systeem bevat standard commando's waar bij alle units binnendezelfde HuisCode tegelijkertijd worden aangestuurd (bv. alle verlichting aan, allesuit, etc.).

BEREIK VAN SIGNALEN

Bereik van Marmitek X-10 signalen over het Lichtnet en dit bereik vergroten.

Het Marmitek X-10 Systeem is gebaseerd op communicatie via het bestaandelichtnet. Het bereik van de signalen over hetlichtnet is erg afhankelijk van deplaatselijke situatie. Een aardig gemiddelde van het bereik isECHTER een kabellenge van 80 meter.

Bij problemen met het bereik van Marmitek X-10 signalen zijn de volgende factoren van belang:

1. Wanner er meererefasen in huis worden gebruikt, kan het nodig+zijn om\ dezefasentkoppelen voor Marmitek X-10 signalen.Dit koppelen kunt u\ doen door het gebruik van FD10 Fase Koppelfilters en is nodig als\ wandcontactdozen en verlichtingspunten daadwerkelijk verdend+zijn over\ meerderefasen (meerdere groepen is geen enkel probleem voor het Marmitek\ X-10sigma).Voor grotere panden adviseren wij het gebruik van een actieve\ 3fasen repeater in plaats van Fase Koppelfilters.

2. Marmitek X-10 signalen können worden gedempt door apparatuur en verlichting welke op het Lichtnet is aangesloten. In normale huisinstallaties is dit effect normalaal gesproken verwaarloosbaar (het Marmitek X-10 Systeem maakt onder andere gebruik van actieve versterking om dit efect te elimineren). Toch kurz u het soms treffen dat een apparaat in uw woning roet in het eten gooit. Mocht u merken dat signalen Niet algid goed doorkommen dan kurz u zo'n apparaat relatief eenvoudig opsporen door de stekkers van verdachte apparatuuruit het stopcontact te halen en opnieuw te testen.

Merkt u dat uw bereikprobleem verholpen worden door bv. de stekker van uw PC monitor uit het stopcontact te halen, dan kurz u het probleem oplossendoor deze PC monitor te voorzien van een FM10 Plug-in Filter. Dit Plug-inFilter zorgt er dan voorDat de signalen Niet langer worden gedempt door het betreffende apparatusat.

Apparatuur die hierbij de moeite waard is om te controleren:

PC monitoren

PC's met relatief zware voedingen

Oude televisies

Kopieerapparaten

Gasontladingslampen met elektronisch voorschakelapparaat

Ook een ruimte met veel TL verlichting kan voor storing zorgen.

1. Sommige (oude) apparaten kuren stoorsignalen hetlichtnet opsturen, waardoor de Marmitek X-10 communicatie verstoord worden. Het gaat dan om apparatuur welke stoort op een freiuentie van 120kHz . Deze 120kHz worden door het Marmitek X-10 Systemeem gebruikt alsZendfrequentie om digitale informatatie te verzenden over hetlichtnet. Apparatuur die dit soort signalen uitzendt kuren voorzien worden van een FM10 Plug-in Filter. Hierdoor zullen stoorsignalen Niet langer hetlichtnet bereiken.
2. Door de opbouw van het signalaal kuren andere (stoor)bronnen de modulesuit het Marmitek X-10 Systeem nooit activeren of deactiveren. Wel kan het signalaal worden gedempt door bv. babyfoons welke continue in de TALK' mode staan. Door aanwezigheid van dit soort signalen is het maybek dat het Marmitek X-10 signalaal Niet doorkomt.
3. Hetlichtnet in uw woning houdt Niet op bij de Voordeur. Alles wat buiten (dicht bij) uw woning op hetlichtnet is aangesloten kan van invloed zich op Marmitek X-10 signalen. Met name als uw woning bv. grenst aan een fabriekshal met zware machines is het nuttig om de binnenkomende fasen te voorzien van FD10 Fase Koppelfilters. Deze filters vormen als het ware een blokkade voor alle signalen die uw woning in of uitILDen, maar zorgen ook voor een perfecte 'impedantie aanpassing' van hetlichtnet in uw woning. U maakt uw woning als het ware Marmitek X-10 geschikt door hetplaatsen van deze units. Daarbij koppelen ze ook meteen de fasen (zie punt 1 hierboven).

GEBRUIKSAANWIJZING AM12 APPARAAT MODULE

1. Stel het gewenste adres in met behulp van een muntstuk of schroevendraaier.
2. Steek de stekker van het apparatus of lamp in de module.
3. Steek de module in een wandcontactdoos.

U=knt de module nu met uw Marmitek X-10 Controllers besturen.

INSTALLATIE AM12W

Voor het aansluiten van de AM12W heeft u een nul draad (blauw) + fase draad 230V (bruin) nodig op deplaats waar u de module gaat aansluiten." "MAAK DE INSTALLATIE SPANNINGSLOOS ALVORENS DE MODULE TE INSTALLEREN!

(Montage door erkend installer.)

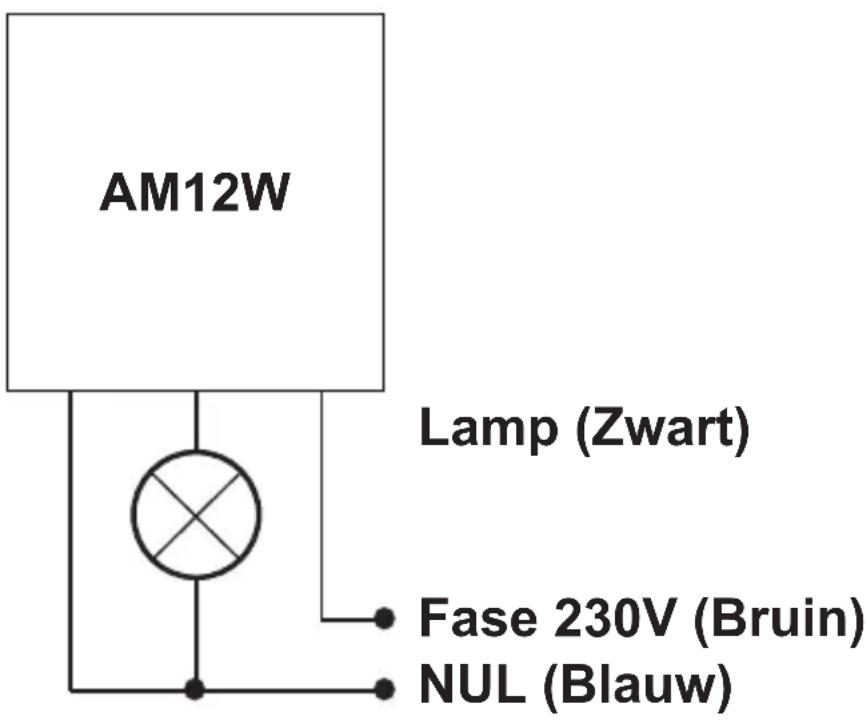

1. Sluit de AM12W aan zoals weergegeven in het onderstaande schema.
2. Stel na installmentie het gewenste adres in met behulp van een schroevendraaier of muntstuk.

Hoe kommt het dat sommige Modules spontaan aan- of uitgaan?

Het kan zijn dat het geinstalleerde Marmitek X-10 Systeem beinvloed worden door een ander X-10 Systeem in de buurt. Aangezien de Marmitek X-10 signalen over hetlichtnet worden verstuurd is het möglichk dat de signalen het pand inkomen of verlaten. Dit probleem kan verholpen worden door het kiezen van een andere HuisCode (A .. P). Ook hunnen FD10 Fase Koppelfilters geplaatst worden om in- en uitgaande signalen te blokkeren.

Mijn modules reageren nicht op是我的 controller.

Zorg ervoor dat alle gebruike componenten ingesteld zich op dezfelfde Huiscode (lettercode A..P).

Mijn modules reageren nicht op是我的n afstandsbediening of sensor.

Bij het gebruik van afstandsbedieningen of sensoren dient u gebruik te makes van een TM13 Transceiver module of een centrale van een Marmitek Alarmsystem. Deze zetten de signalen van de afstandsbedieningen en sensoren om maar het Marmitek X-10 Lichtnetprotocol. Ook bij meertere afstandsbedieningen en sensoren is maar een centrale ontvanger nodig.

Kan ik het bereik van mijn afstandsbediening vergroten door de inzet van meer Transceivers?

Ja. U kunt meerdere TM13 Transceivers in uw woning gebruiken als het bereik van uw afstandsbedieningen Niet toereikend is. De TM13'sarend voorzien van zgn. collision detection om te voorkomen dat de signalen verstoord worden wannerbe de TM13 units gelijktijdig gaan zenden op het lichtnet. Om uw Marmitek X-10 Niet onnodig traag te make en om het horten en stoten bij dimmen te voorkomen要去 er voor zorgen dat de TM13 units zo ver möglichk van elkaar in de woning worden geplaatst.

Werken de Marmitek stekkermodules ook op nicht geaarde wandcontactdozen?

Ja. De modules werken zowel op geaarde als nicht geaarde wandcontactdozen.

Mijn module reageert nicht op het "All lights on" commando.

Dit klopt. Alleen lampmodules zullen reageren op het commando 'All lights On'. Dit is om te voorkomen dat bijv. een koffiezetapparaat per ongeluk worden ingeschakeld. Apparaatmodules reageren wel op het commando 'All Units Off'.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com.

TECHNISCHE GEGEVENS

Voedingsspanning: 230V ± 10% , 50 Hz

Stroomverbruik: < 0.02W

Schakelvermogen: 500W voor gloeilampen en halogeenverlichting

230W voor inductieve / capaciteit belasting

3600W voor Ohmse belasting

Reageert op X-10 Key codes: All units Off, On, Off.

Signaalgevoeligheid: 15 mVpp min, 50mVpp max bij 120 kHz

Input impedance: >180 Ohm (P-N) bij 120kHz

Omgevingstemperatuur: -10°C tot +50°C (bedrijf)

-20°C tot +70°C (opslag)

Afmetingen:

52x122x33mm

(exclusief

Met het oog op verdere verbetering van het product behoudt Marmitek zich hetrecht voor om specificaties en/of ontwerpen zonder voorafgaande kennisgeving te wijzigen.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-gescheden huishoudelijk afval. Dit symbool geeft aan dat het product apart要去 worden ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en

elektronische apparatuur via de waarvoor door de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebt aangeschaft.

AUTEURSRECHTEN

Marmitek is een handelsmerk van Pattitude BV

AM12TM is een handelsmerk van Marmitek BV Alle rechten voorbehonden.

Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar nicht beperkt tot model nummers, software, audio, video, tekst en Foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de Voorafgaande schriftelijktoestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties.

Andere in deze handleiding genoemde bedrijfs- of productnamen können handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatatie. Dit betekent nicht dat deze producten door Marmitek worden aanbevolen of door Marmitek�ijn goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwhaarheid van deze producten.

Bij deze verklaart Marmitek BV, dat deze AM12 voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlij 2004/108/eg van het europees parlement en de raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische compatibilititeit

Richtlij 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijkke voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in Niet-belaste toestand en de gemiddelde actieve efficientie van externe stroomvoorzieningen
