MODE D'EMPLOI DOC KART NILOX

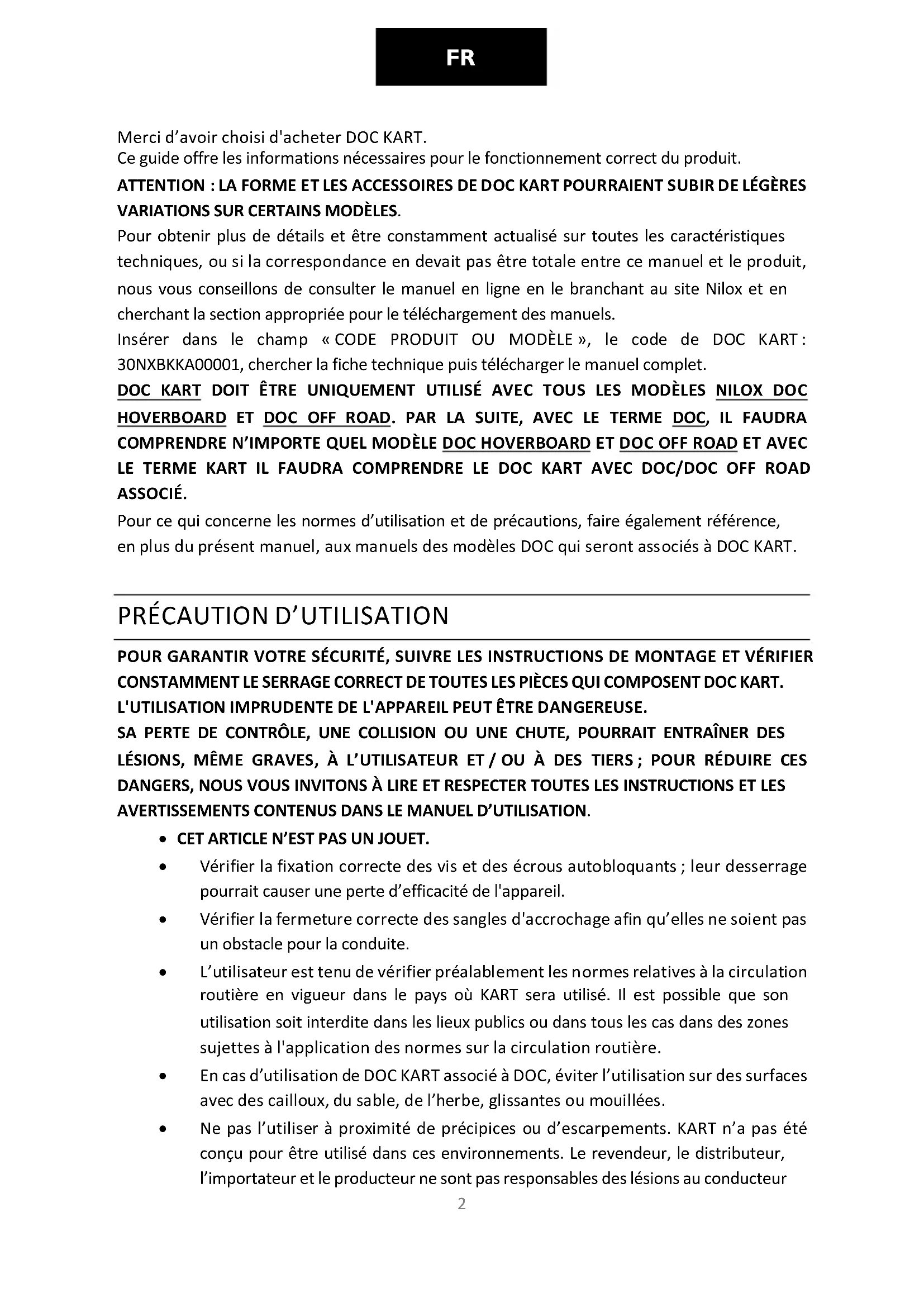

Merci d’avoir choisi d'acheter DOC KART. Ce guide offre les informations nécessaires pour le fonctionnement correct du produit. ATTENTION : LA FORME ET LES ACCESSOIRES DE DOC KART POURRAIENT SUBIR DE LÉGÈRES VARIATIONS SUR CERTAINS MODÈLES. Pour obtenir plus de détails et être constamment actualisé sur toutes les caractéristiques techniques, ou si la correspondance en devait pas être totale entre ce manuel et le produit, nous vous conseillons de consulter le manuel en ligne en le branchant au site Nilox et en cherchant la section appropriée pour le téléchargement des manuels. Insérer dans le champ « CODE PRODUIT OU MODÈLE », le code de DOC KART : 30NXBKKA00001, chercher la fiche technique puis télécharger le manuel complet. DOC KART DOIT ÊTRE UNIQUEMENT UTILISÉ AVEC TOUS LES MODÈLES NILOX DOC HOVERBOARD ET DOC OFF ROAD. PAR LA SUITE, AVEC LE TERME DOC, IL FAUDRA COMPRENDRE N’IMPORTE QUEL MODÈLE DOC HOVERBOARD ET DOC OFF ROAD ET AVEC LE TERME KART IL FAUDRA COMPRENDRE LE DOC KART AVEC DOC/DOC OFF ROAD ASSOCIÉ. Pour ce qui concerne les normes d’utilisation et de précautions, faire également référence, en plus du présent manuel, aux manuels des modèles DOC qui seront associés à DOC KART.

• Vérifier la fixation correcte des vis et des écrous autobloquants ; leur desserrage pourrait causer une perte d’efficacité de l'appareil.

• Vérifier la fermeture correcte des sangles d'accrochage afin qu’elles ne soient pas un obstacle pour la conduite.

• L’utilisateur est tenu de vérifier préalablement les normes relatives à la circulation routière en vigueur dans le pays où KART sera utilisé. Il est possible que son utilisation soit interdite dans les lieux publics ou dans tous les cas dans des zones sujettes à l'application des normes sur la circulation routière.

• En cas d’utilisation de DOC KART associé à DOC, éviter l’utilisation sur des surfaces avec des cailloux, du sable, de l’herbe, glissantes ou mouillées.

• Ne pas l’utiliser à proximité de précipices ou d’escarpements. KART n’a pas été conçu pour être utilisé dans ces environnements. Le revendeur, le distributeur, l’importateur et le producteur ne sont pas responsables des lésions au conducteur3

et des dommages sur le produit et/ou à des tiers qui peuvent être causés par ce type d’utilisation.

• Ne jamais utiliser KART avec plusieurs personnes sur le siège.

• Ne jamais laisser les enfants sans surveillance à proximité de KART, cela pourrait constituer un danger.

• Ne jamais utiliser KART s’il n’est pas en parfaites conditions.

• Ne jamais utiliser KART si l’utilisateur n’est pas en conditions psychophysiques parfaites. Les personnes qui souffrent de problèmes physiques ou mentaux ne doivent pas utiliser ou doivent être interdites d'utiliser KART.

• Il est vivement déconseillé d’utiliser l’appareil aux personnes qui ne réussissent pas à se placer commodément sur le siège de conduite.

• S’informer et respecter toujours les lois et les normes locales applicables dans les lieux où KART est utilisé.

• Se tenir toujours éloigné du trafic des voitures et des véhicules à moteur et utiliser le produit uniquement où cela est autorisé et avec prudence.

• Faire attention aux obstacles potentiels qui pourraient se prendre dans les roues ou obliger à braquer à l’improviste ou à perdre le contrôle.

• Ne pas utiliser l'appareil lorsqu’il pleut ou lorsque la température extérieure expose au risque de gel des surfaces.

• Vérifier régulièrement le fonctionnement correct de la roue antérieure de DOC KART et procéder à sa lubrification.4

1 Partie châssis siège 1 Partie châssis roue 1 Siège 2 Leviers de commande 2 Bandes de fixation 2 Bandes de fixation velcro

2 Supports amortisseurs 4 Vis de fixation 2 Bornes de blocage Accessoires divers de montage 1 Manuel

MONTAGE CHÂSSIS-SIÈGE ET LEVIERS DE COMMANDE Unir le châssis-siège et les 2 leviers de commande, serrer les vis appropriées avec force grâce aux outils présents dans l’emballage.5

Une fois la première partie du montage terminée, vous obtiendrez un produit comme le montre la figure 46

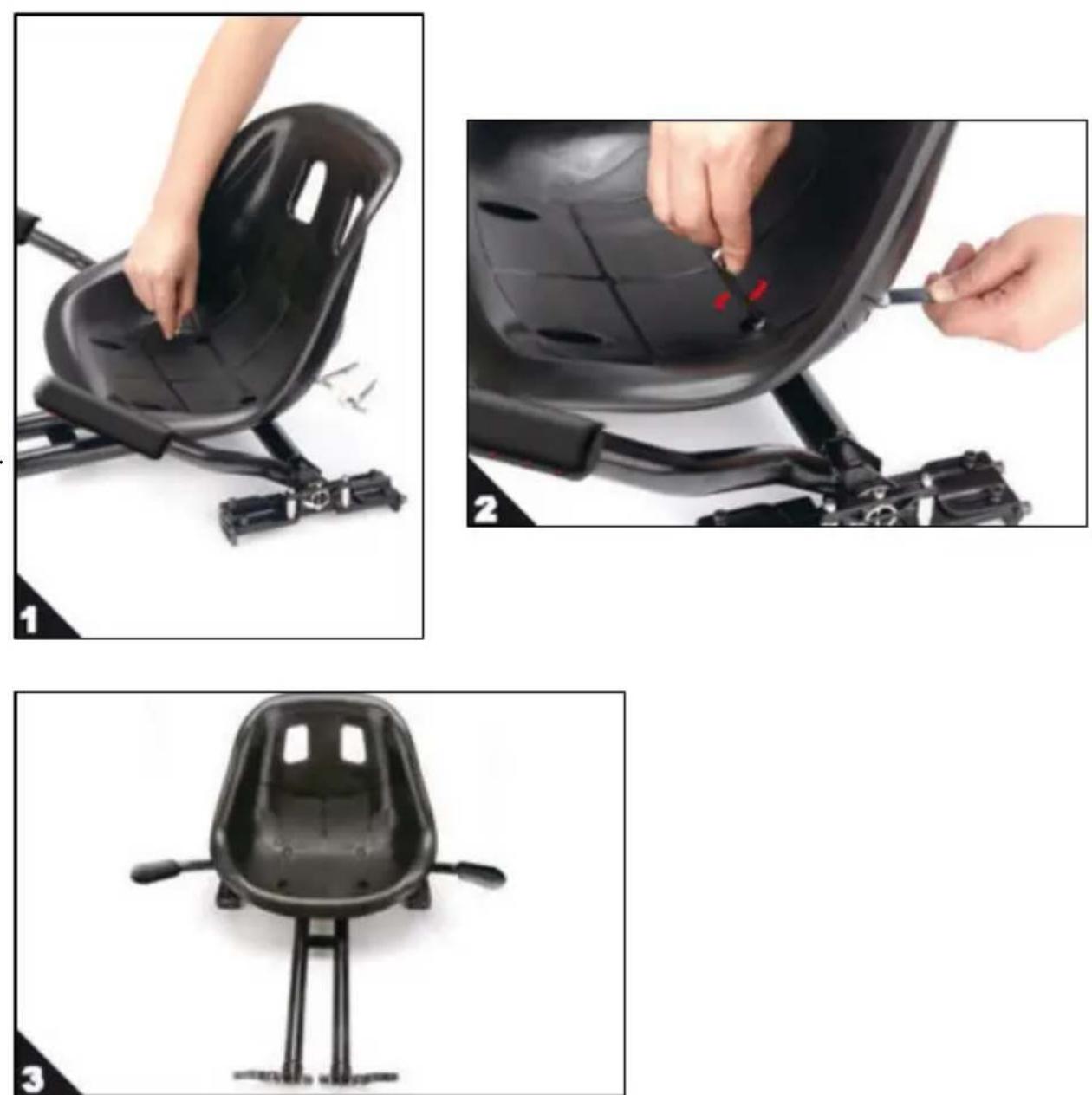

PLACEMENT DU SIÈGE SUR LE CHÂSSIS-SIÈGE En utilisant les vis contenues dans l’emballage, fixer le siège sur le châssis assemblé dans le passage précédent.

On obtiendra un résultat comme le montre la figure 37

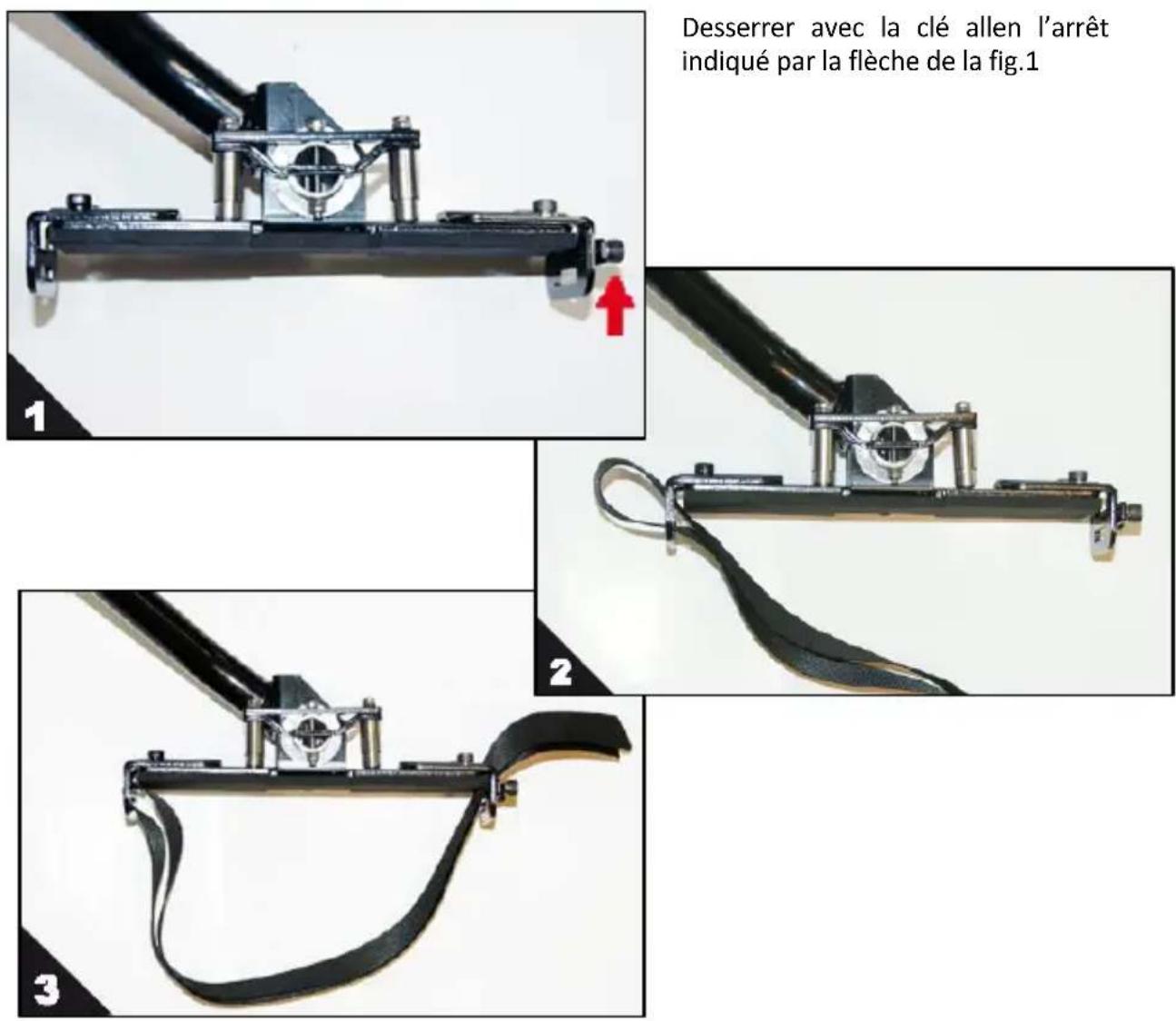

INSERTION SANGLES SUR LE CHÂSSIS-SIÈGE Une fois le demi-châssis de DOC KART obtenu, il faudra faire passer les sangles qui devront fixer la structure obtenue sur DOC. Desserrer avec la clé allen l’arrêt indiqué par la flèche de la fig.1

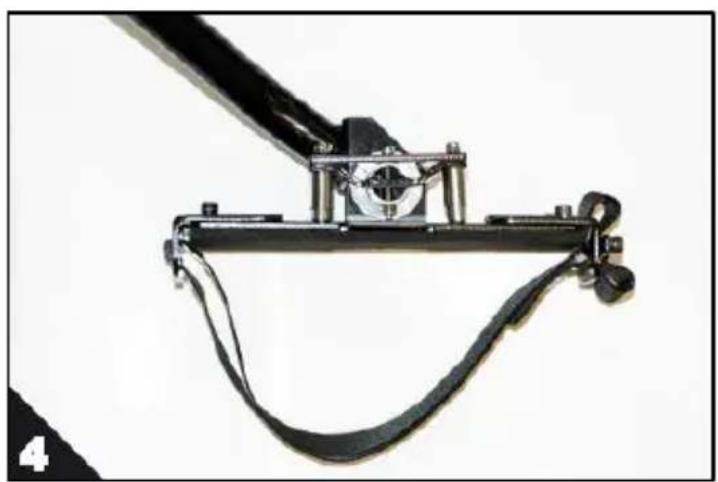

Faire passer la sangle comme indiqué sur la fig.2 et fig.3 Faire rentrer également la pièce finale de la sangle dans l’arrêt et serrer le tout avec la clé allen8

Une fois les sangles insérées dans les logements appropriés, il est possible à ce niveau d'assembler ce que vous avez obtenu avec votre DOC.

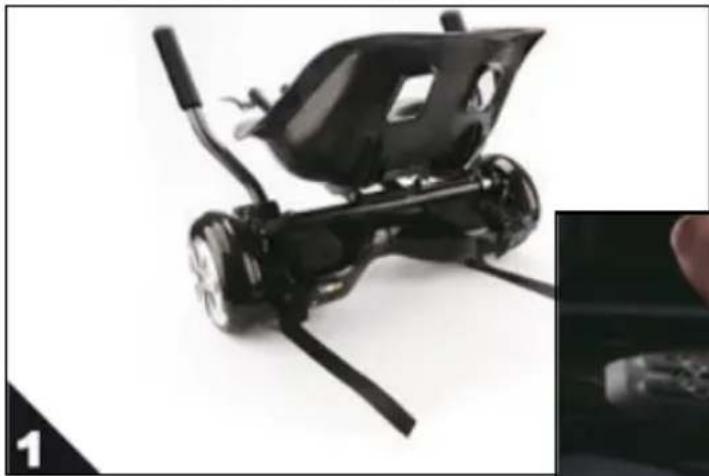

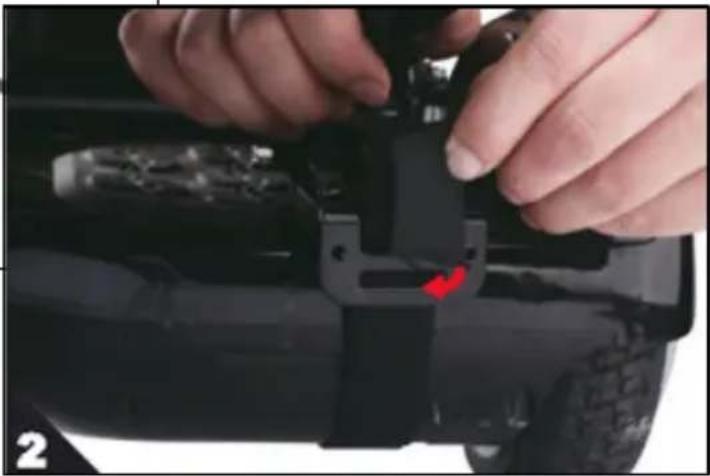

Poser le demi-châssis sur DOC et faire passer les sangles dessous Avec la clé allen fournie, régler la largeur du support en fonction du DOC utilisé. Faire passer les sangles de sorte qu’elles soient bien tendues et que DOC adhère parfaitement à la structure.

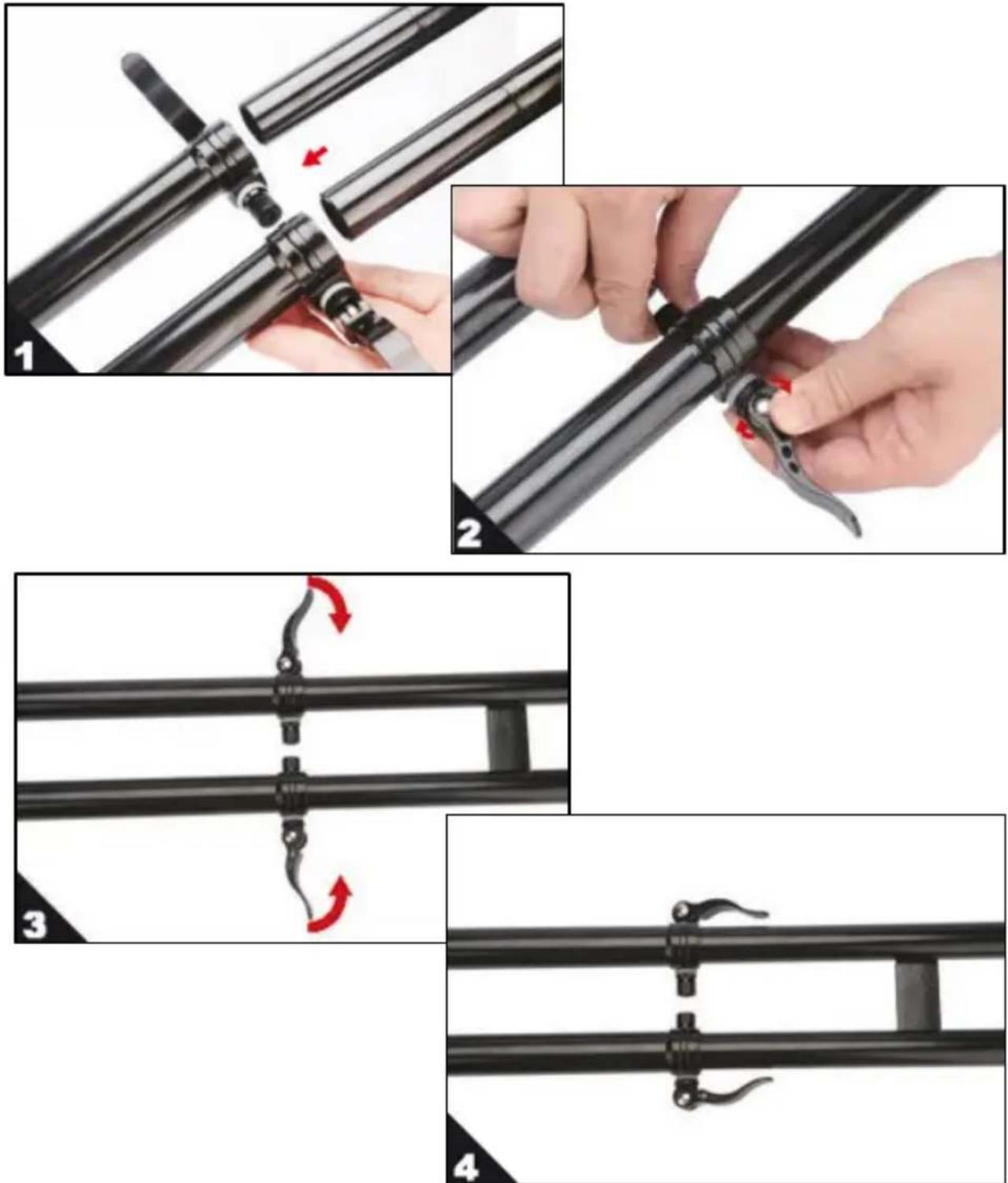

Comme dernier passage, monter les bornes de blocage et insérer la deuxième partie du châssis avec la roue antérieure, qui entrera de manière télescopique dans la première partie que vous aurez assemblée.

Régler en fonction de vos exigences la longueur du châssis et fermer les bornes de blocage.

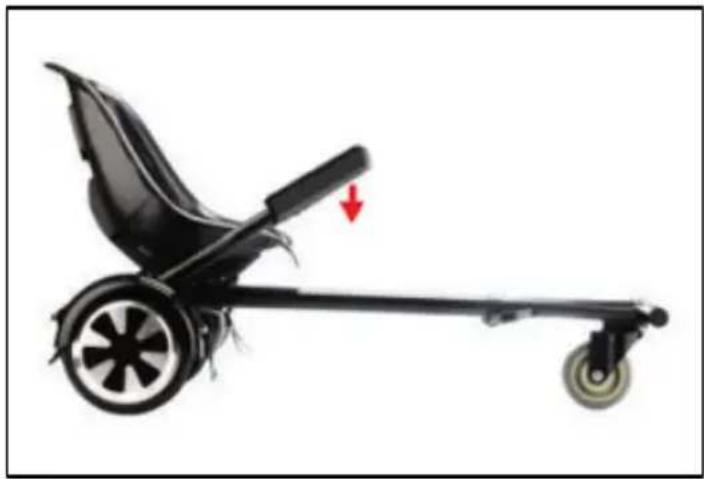

KART se conduit comme un bob. Les 2 leviers de commande gèrent son contrôle total. MARCHE AVANT, MARCHE ARRIÈRE ET FREINAGE Placer les deux leviers de commande vers le bas pour accélérer.

L’action contraire produira un effet de freinage immédiat ainsi qu’une marche arrière de KART.11

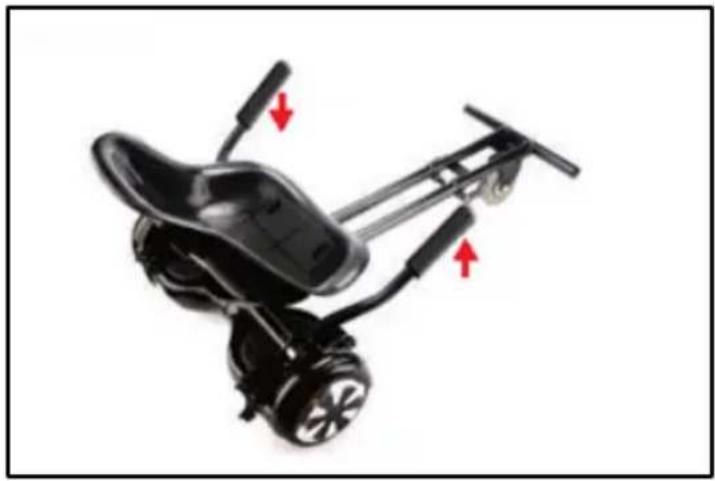

BRAQUAGE KART se conduit à tous les effets comme un bob. L’action combinée et contraire des 2 leviers de commande permettra un braquage facilité.

Pour tourner à droite, soulever le levier droit et baisser le levier gauche. Pour tourner à gauche, soulever le levier gauche et baisser le levier droit. DANS TOUS LES CAS, IL EST CONSEILLÉ DE PRENDRE CONFIANCE AVEC LES COMMANDES AVANT UNE UTILISATION PROLONGÉE. DOC CALIBRATION Si votre DOC ou votre DOC+ semble tirer vers la droite ou vers la gauche, vous avez peut- être besoin d’étalonner à nouveau ses capteurs. Si votre DOC ou votre DOC+ a un problème de charge, vous devez peut-être le reconfigurer. Pour ces deux opérations vous avez besoin de deux niveaux à bulle (beaucoup de Smartphones disposent d’une application gratuite de niveau à bulle).

1. Eteignez d’abord votre DOC.

2. Placez chaque niveau à bulle parallèlement à la roue qui touche l’intérieur du patin.12

3. Faites tourner votre DOC jusqu’à ce que les deux niveaux sur chaque patin soient à

niveau. Si vous n’avez pas de niveau à bulle, vérifiez si les deux patins sont parallèles entre eux et le plus possible parallèles au sol.

4. Tout en maintenant le DOC à niveau, enfoncez le bouton d’allumage. Le DOC émettra la

tonalité normale d’allumage, après 3 secondes vous entendrez un bip. Les LED en façade clignoteront 5 fois rapidement. Lâchez le bouton d’allumage. Les LED en façade continueront à clignoter toutes les 3 secondes. Eteignez le DOC.

5. Rallumez le DOC qui devrait être étalonné, si le DOC n’est toujours pas étalonné, procédez

à de petits réglages en partant du point 1.13

AVERTISSEMENTS D’UTILISATION ET DE SÉCURITÉ Afin de réduire le plus possible les risques en tout genre, nous vous conseillons de respecter scrupuleusement les avertissements suivants. Utiliser KART de façon consciente et responsable. KART est un moyen de transport de très haute technologie, et son utilisation incorrecte et non appropriée peuvent causer des lésions.

• Portez toujours des chaussures, un casque et un équipement de sécurité approprié, par exemple des genouillères, des coudières et des protège-poignets Nous vous conseillons d'utiliser un casque de skate bien attaché, protégeant la région du crâne.

• Ne pas utiliser sans une formation appropriée : consulter le manuel avant de l’utiliser. En cas contraire vous risquez de perdre le contrôle du véhicule et de tomber.

• Utilisation interdite aux enfants de moins de 16 ans. Pour des utilisateurs de jeune âge, la supervision d’un adulte est nécessaire.

• L'appareil est déconseillé aux femmes enceintes et aux personnes à la mobilité réduite.

• N'utilisez pas KART sous l'effet de l'alcool, de drogues ou d'autres substances susceptibles d'altérer les réflexes de l'utilisateur.

• Ne transportez pas d'objets pendant l'utilisation.

• Pendant la conduite faites attention aux objets alentour. Il est essentiel d'avoir une bonne visibilité sur l'espace où il est utilisé pour en garder le contrôle.

• Nous vous conseillons de porter des vêtements pratiques pendant son utilisation.

• KART est construit pour transporter une seule personne. Il ne doit jamais être utilisé par plusieurs personnes à la fois.

• Nous vous conseillons de ne pas accélérer et de ne pas arrêter le véhicule à l'improviste ou trop brusquement ; ces comportements pourraient causer la perte de contrôle.

• Contrôler KART avant son utilisation, vérifier le blocage correct des vis et de tous les composants.

• Exécuter l’entretien après l’utilisation.

• Ne l'utilisez pas dans des endroits sombres ou mal éclairés.

• Veillez à l’utiliser à une vitesse permettant de vous arrêter en sécurité, à tout moment et dans n'importe quelle situation.

• Nous vous recommandons de vous tenir à une distance de sécurité appropriée des autres véhicules pendant la conduite.

• Il est interdit l’utilisation sur la glace ou la neige, les pierres, des branchages ou tout autre type de végétation ou en présence d'objets au sol susceptibles de compromettre le contrôle du véhicule.

• Il est strictement interdit de l’utiliser dans des endroits inflammables.

• Ne pas effectuer d'acrobaties ou exécuter d’autres manœuvres dangereuses.14

• Ne pas poser d’objet sur le siège.

• Pour éviter les accidents, tenir éloignés les doigts à proximité des pièces en mouvement et des leviers de commande.

• Ne pas laver DOC KART avec un jet à haute pression ou en le plongeant dans l’eau ; utiliser un linge humide pour nettoyer les pièces en plastique.

• Ne percer, retirer ou modifier aucune des pièces de DOC KART.

• Sauter sur KART pourrait être dangereux.

• L’utiliser dans des endroits qui permettent d'améliorer les propres capacités, et non sur des sols ou des routes où peuvent se vérifier des incidents graves aux utilisateurs ou à d’autres personnes.

• Ne pas utiliser de diluants ou d’autres solvants pour nettoyer parce que cela pourrait endommager les surfaces.

• Utiliser un linge humide pour nettoyer les pièces en plastique.

• Ne pas laver DOC KART avec de l’eau du robinet.

• En cas de boues ou de saleté sur la partie inférieure, utiliser une brosse en plastique.15

Poids DOC KART Environ 6 kg Dimensions monté 96x50x38 cm Poids minimum utilisateur 20 kg Poids maximum utilisateur 100 kg

Le produit contient des appareils électriques et électroniques. En fin de vie, le produit ne doit pas être éliminé avec les déchets normaux urbains mais doit être envoyé dans un centre de tri (voir introduction).

Lire attentivement le manuel d’instructions.

Portez un équipement de sécurité approprié, par exemple des genouillères, des coudières et des protège-poignets. Utiliser un casque de skate bien attaché, protégeant la région du crâne.

Utilisation interdite aux enfants de moins de 16 ans. Pour des utilisateurs de jeune âge, la supervision d’un adulte est nécessaire.

Poids minimum pour l’utilisation : 20 kg, poids maximum : 100 kg.

DOC KART a été conçu et mis au point pour être utilisé par une seule personne. Ne l'utilisez jamais à 2 ou plusieurs personnes.1
