BEDIENUNGSANLEITUNG DOC KART NILOX

MARCHE AVANT, MARCHE ARRIÈRE ET FREINAGE

ENTRETIEN ET GESTION DE DOC KART

NETTOYAGE

VORSICHTSHINWEISE FÜR DEN GEBRAUCH....2

KOMPONENTEN UND AUFBAU DES KART ....4

ZUSAMMENBAU VON DOC KART......4

MONTAGE DES SITZRAHMENS UND DER STEUERHEBEL....4

ANORDNUNG DES SITZES AUF DEM SITZRAHMEN......6

EINFÜGEN DER GURTE AM SITZRAHMEN......7

BEFESTIGUNG AM DOC 8

BEFESTIGUNG DES RADRAHMENS....9

FAHRANLEITUNG 10

VORWÄRTSGANG, RÜCKWÄRTSGANG UND BREMSEN. 10

LENKEN....II

DOC KALIBRIERUNG...... II

WARN- UND SICHERHEITSHINWEISE.... 13

VORSCHRIFTEN ZUR BENUTZUNG UND

STRASSENVERKEHRSORDNUNG....14

WARTUNG, UMGANG UND HANDHABUNG DES DOC KART

14

REINIGUNG....14

TECHNISCHEN DATEN....15

SYMBOLE UND PIKTOGRAMME AUF DER VERPACKUNG..... 15

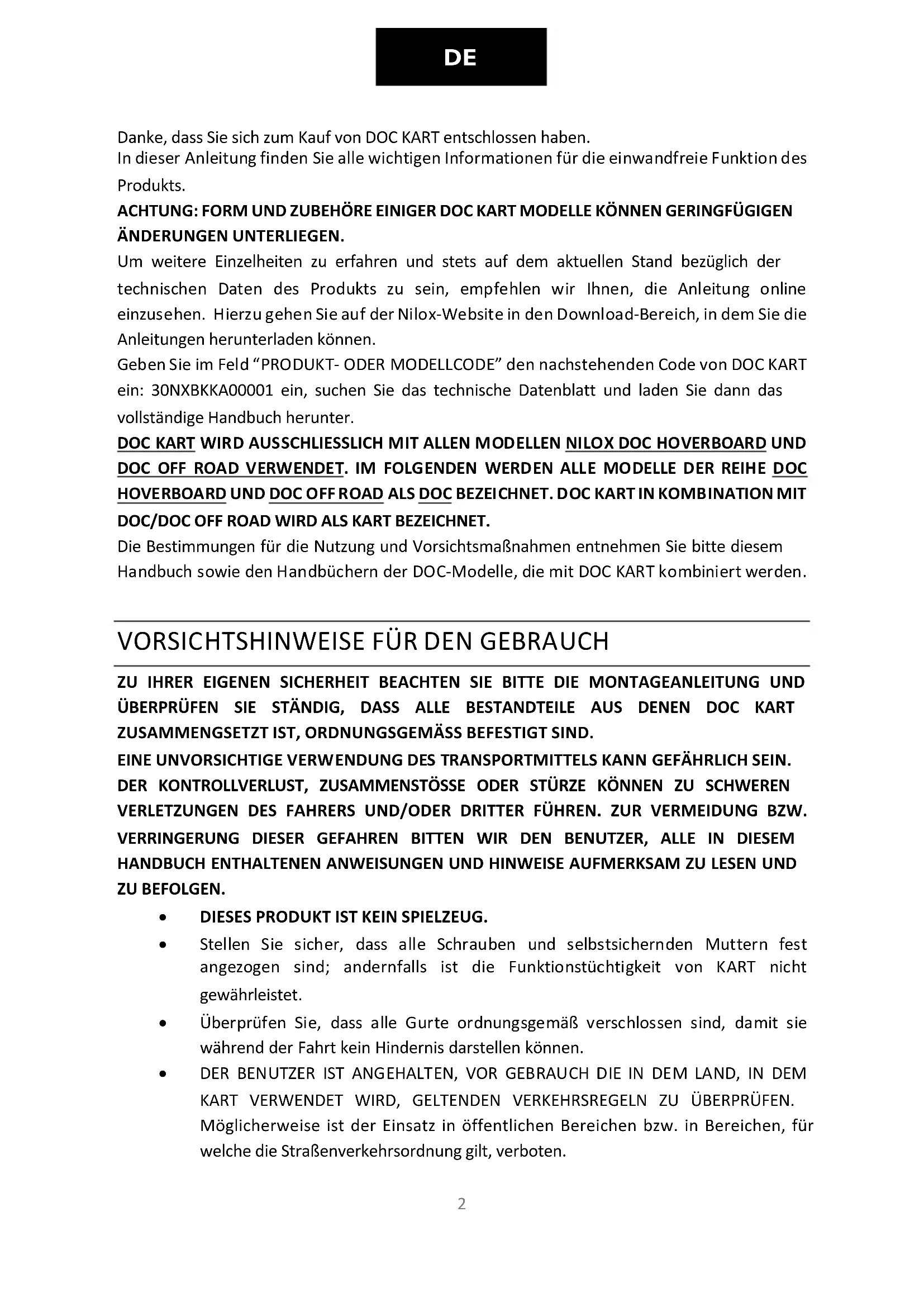

Danke, dass Sie sich zum Kauf von DOC KART entschlossen haben.

In dieser Anleitung finden Sie alle wichtigen Informationen für die einwandfreie Funktion des Produkts.

ACHTUNG: FORM UND ZUBEHÖRE EINIGER DOC KART MODELLE KÖNNEN GERINGFÜGIGEN ÄNDERUNGEN UNTERLIEGEN.

Um weitere Einzelheiten zu erfahren und stets auf dem aktuellen Stand bezüglich der technischen Daten des Produkts zu sein, empfehlen wir Ihnen, die Anleitung online einzusehen. Hierzu gehen Sie auf der Nilox-Website in den Download-Bereich, in dem Sie die Anleitungen herunterladen können.

Geben Sie im Feld "PRODUKT- ODER MODELLCODE" den nachstehenden Code von DOC KART ein: 30NXBKKA00001 ein, suchen Sie das technische Datenblatt und laden Sie dann das vollständige Handbuch herunter.

DOC KART WIRD AUSSCHLIESSLICH MIT ALLEN MODELLEN NILOX DOC HOVERBOARD UND DOC OFF ROAD VERWENDET. IM FOLGENDEN WERDEN ALLE MODELLE DER REIHE DOC HOVERBOARD UND DOC OFF ROAD ALS DOC BEZEICHNET. DOC KART IN KOMBINATION MIT DOC/DOC OFF ROAD WIRD ALS KART BEZEICHNET.

Die Bestimmungen für die Nutzung und Vorsichtsmaßnahmen entnehmen Sie bitte diesem Handbuch sowie den Handbüchern der DOC-Modelle, die mit DOC KART kombiniert werden.

VORSICHTSHINWEISE FÜR DEN GEBRAUCH

ZU IHRER EIGENEN SICHERHEIT BEACHTEN SIE BITTE DIE MONTAGEANLEITUNG UND ÜBERPRÜFEN SIE STÄNDIG, DASS ALLE BESTANDTEILE AUS DENEN DOC KART ZUSAMMENGSETZT IST, ORDNUNGSGEMÄSS BEFESTIGT SIND.

EINE UNVORSICHTIGE VERWENDUNG DES TRANSPORTMITTELS KANN GEFÄHRLICH SEIN. DER KONTROLLVERLUST, ZUSAMMENSTÖSSE ODER STÜRZE KÖNNEN ZU SCHWEREN VERLETZUNGEN DES FAHRERS UND/ODER DRITTER FÜHREN. ZUR VERMEIDUNG BZW. VERRINGERUNG DIESER GEFAHREN BITTEN WIR DEN BENUTZER, ALLE IN DIESEM HANDBUCH ENTHALTENEN ANWEISUNGEN UND HINWEISE AUFMERKSAM ZU LESEN UND ZU BEFOLGEN.

• DIESES PRODUKT IST KEIN SPIELZEUG.
- Stellen Sie sicher, dass alle Schrauben und selbstsichernden Muttern fest angezogen sind; andernfalls ist die Funktionstüchtigkeit von KART nicht gewährleistet.
- Überprüfen Sie, dass alle Gurte ordnungsgemäß verschlossen sind, damit sie während der Fahrt kein Hindernis darstellen können.
- DER BENUTZER IST ANGEHALTEN, VOR GEBRAUCH DIE IN DEM LAND, IN DEM KART VERWENDET WIRD, GELTENDEN VERKEHRSREGELN ZU ÜBERPRÜFEN. Möglicherweise ist der Einsatz in öffentlichen Bereichen bzw. in Bereichen, für welche die Straßenverkehrsordnung gilt, verboten.

DE

• Bei Verwendung von DOC KART in Kombination mit DOC, vermeiden Sie den Einsatz auf Gelände mit Kies und Sand sowie auf Wiesen oder auf rutschigem, unbefestigtem oder nassem Untergrund.
• Fahren Sie niemals in der Nähe von Abgründen oder Abhängen. KART ist für Fahrten in genannten Umgebungen nicht ausgelegt. Händler, Importeur und Hersteller haften nicht für Verletzungen bzw. Schäden, die dem Fahrer bzw. dem Produkt und/oder Dritten durch eine nicht bestimmungsgemäße Verwendung entstehen.
  • Verwenden Sie KART niemals mit mehreren Personen auf dem Sitz.
• Lassen Sie Kinder nicht unbeaufsichtigt in der Nähe des KART, da dies eine Gefahr darstellen könnte.
• Verwenden Sie KART nur, wenn sich das Transportmittel in einwandfreiem Zustand befindet.
• Verwenden Sie KART nur, wenn Sie sich in einem einwandfreien Zustand der körperlichen und geistigen Gesundheit befinden. Personen mit körperlichen oder geistigen Beeinträchtigungen dürfen KART nicht verwenden.
• Vom Gebrauch durch Personen, die nicht in der Lage sind, auf den Fahrersitz zu steigen, wird abgeraten.
• Beachten Sie stets die nationalen und regionalen gesetzlichen Vorschriften an den Orten, an denen KART zum Einsatz kommt.
• Fahren Sie nicht in Verkehrsnähe von Personenkraftwagen und Kraftfahrzeugen und verwenden Sie das Produkt nur in zulässigen Bereichen und mit äußerster Vorsicht.
• Achten Sie auf mögliche Hindernisse, die die Räder blockieren oder zu plötzlichen Lenkbewegungen bzw. Kontrollverlust führen können.
  • Vermeiden Sie Fahrten bei Regen oder bei Gefahr durch Glätte.
• Überprüfen Sie regelmäßig den korrekten Betrieb des Vorderrades von DOC KART und sorgen Sie für die Schmierung.

KOMPONENTEN UND AUFBAU DES KART

1 Sitzrahmen-Teil

1 Radrahmen-Teil

1 Sitz

2 Steuerhebel

2

2
Befestigungsriemen
Befestigungsriemen mit Klettverschluss

2 gefederte Halterungen

4 Befestigungsschra uben

2 Befestigungskle mmen

Verschiedenes Befestigungszu behör

1 Handbuch

DIESE TEILE KÖNNEN ZERLEGT ODER MIT ANDEREN TEILEN FERTIG MONTIERT SEIN.

ZUSAMMENBAU VON DOC KART

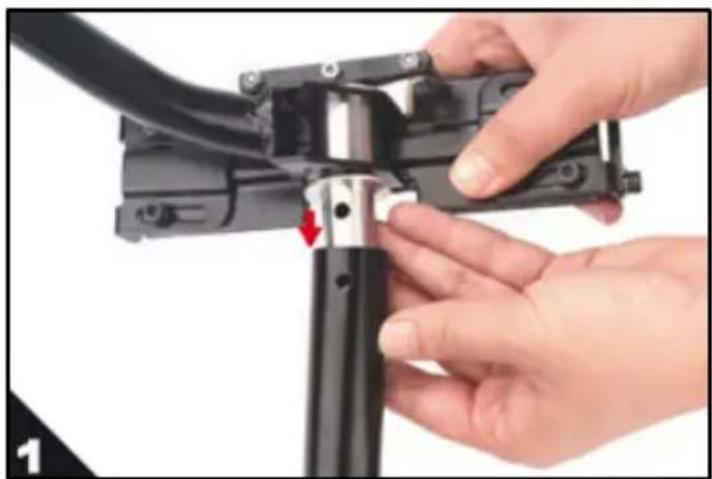

MONTAGE DES SITZRAHMENS UND DER STEUERHEBEL

Den Sitzrahmen und die beiden Steuerhebel zusammensetzen, mit den im Lieferumfang enthaltenen Werkzeugen fest anziehen.

Nach Abschluss des ersten Teils der Montage sieht das Produkt wie in Abb. 4 dargestellt aus.

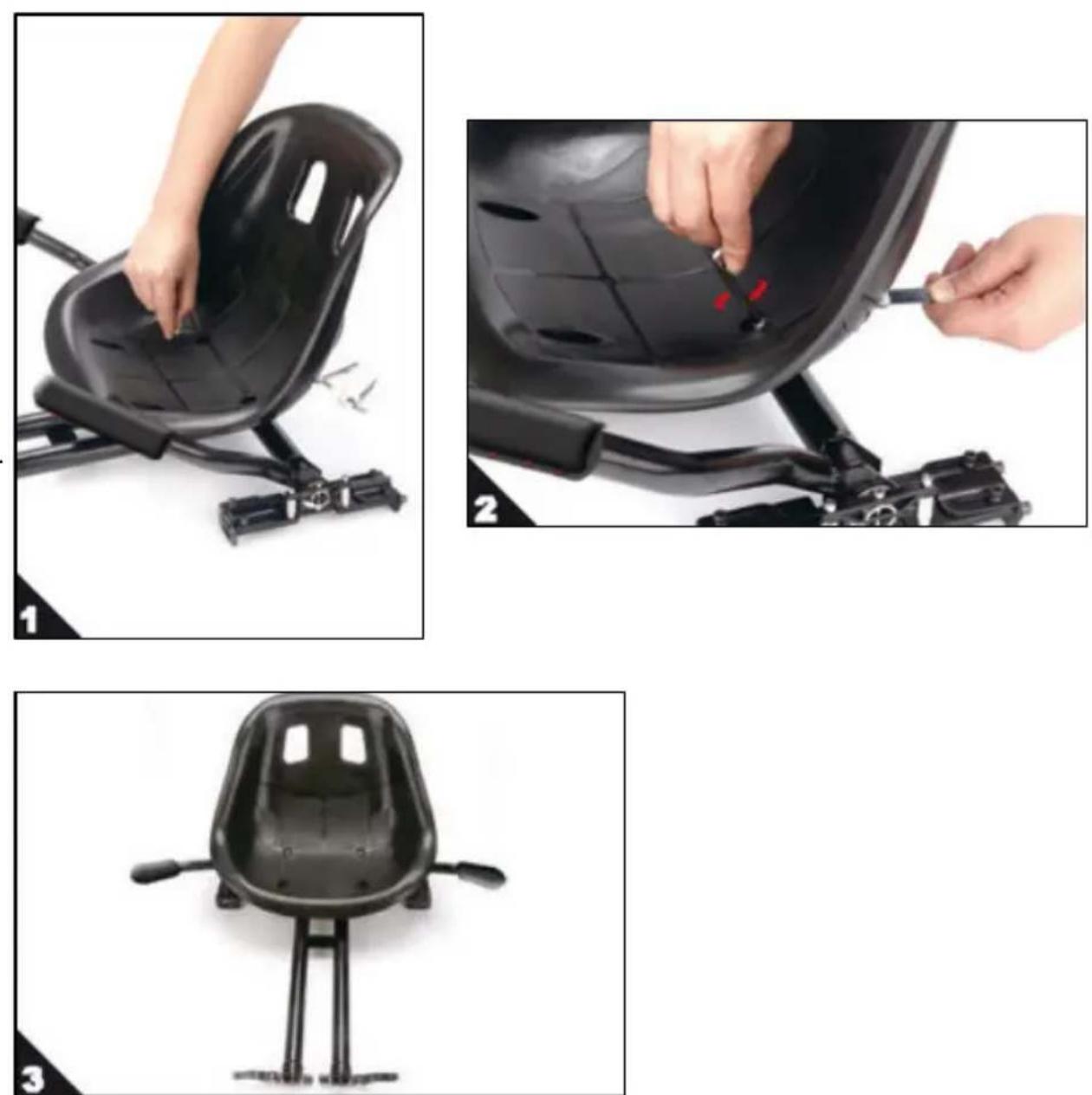

ANORDNUNG DES SITZES AUF DEM SITZRAHMEN

Den Sitz mit den im Lieferumfang enthaltenen Schrauben am zuvor montierten Rahmen befestigen.

Sie erhalten das in Abb. 3 dargestellte Ergebnis

DE

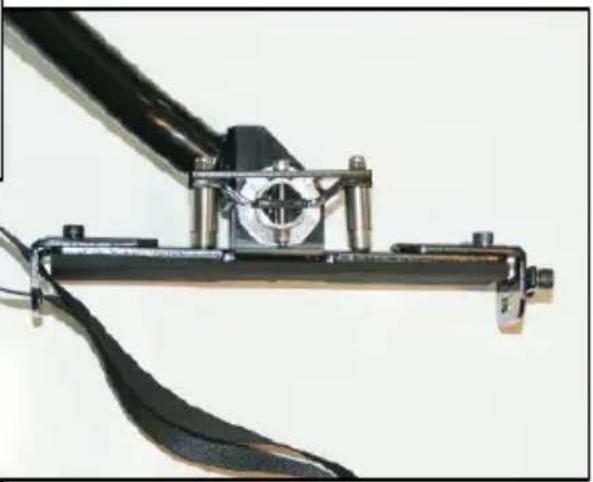

EINFÜGEN DER GURTE AM SITZRAHMEN

Nach Fertigstellung des Halbrahmens des DOC KART müssen die Gurte eingefädelt werden, um die erhaltene Struktur am DOC zu befestigen.

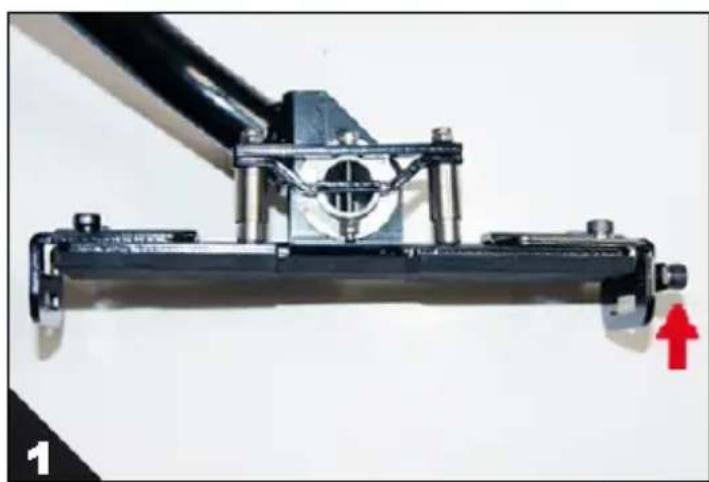

Mit einem Inbusschlüssel die in Abb. 1 mit dem Pfeil dargestellte Befestigung lösen

Den Gurt wie in Abb. 2 und 3 dargestellt, einfädeln

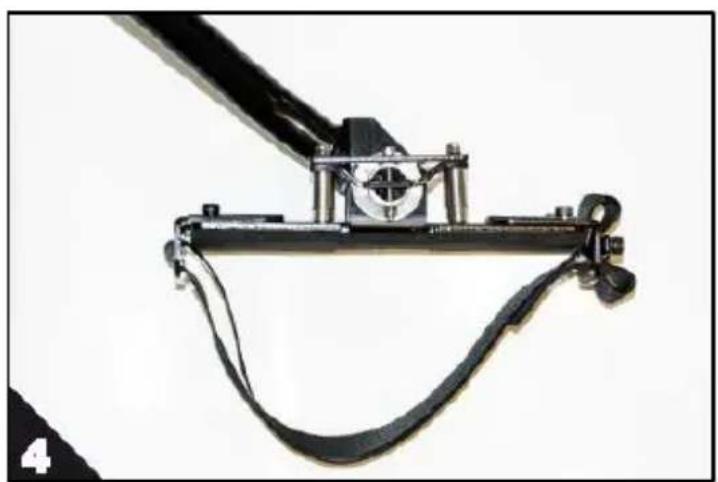

Auch das Endstück des Gurts in die Befestigung einfügen und das Ganze mit dem Inbusschlüssel festziehen

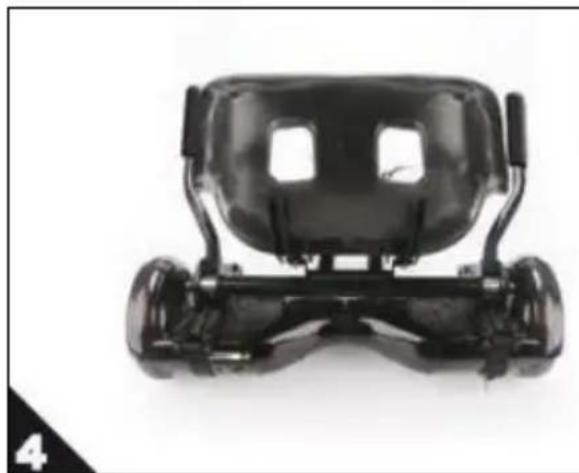

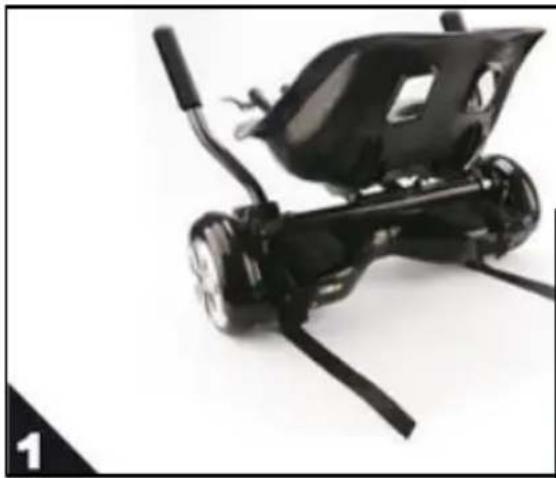

BEFESTIGUNG AM DOC

Die Gurte in die entsprechenden Aufnahmen einfügen, dann mit dem DOC zusammenbauen.

Den Halbrahmen am DOC platzieren und die Gurte darunter durchführen

Mit dem im Lieferumfang enthaltenen Inbusschlüssel die Breite der Halterung an den verwendeten DOC anpassen. Beim Durchführen der Gurte darauf achten, dass diese gut gespannt sind und das DOC perfekt an der Struktur haftet. UM ZU VERMEIDEN, DASS DER GURT AM BODEN SCHLEIFT, EMPFEHLEN

WIR, DEN ÜBERSCHÜSSIGEN ABSCHNITT NACH OBEN ZU BIEGEN UND IN DER HIERFÜR VORGESEHENEN KLEMME FESTZUSTELLEN. WENN DIE GURTEN AUS KLETTBAND VERWENDET WERDEN, GENÜGT ES, SIE DURCH DIE HALTERUNGEN ZU ZIEHEN UND

ANEINANDER ZU DRÜCKEN

ACHTUNG: DIE BREITE SYMMETRISCH EINSTELLEN UND ÜBERPRÜFEN, DASS DER TEIL DER STEUERHEBEL IN DIE MITTE DES TRITTBRETTS FÄLLT

DE

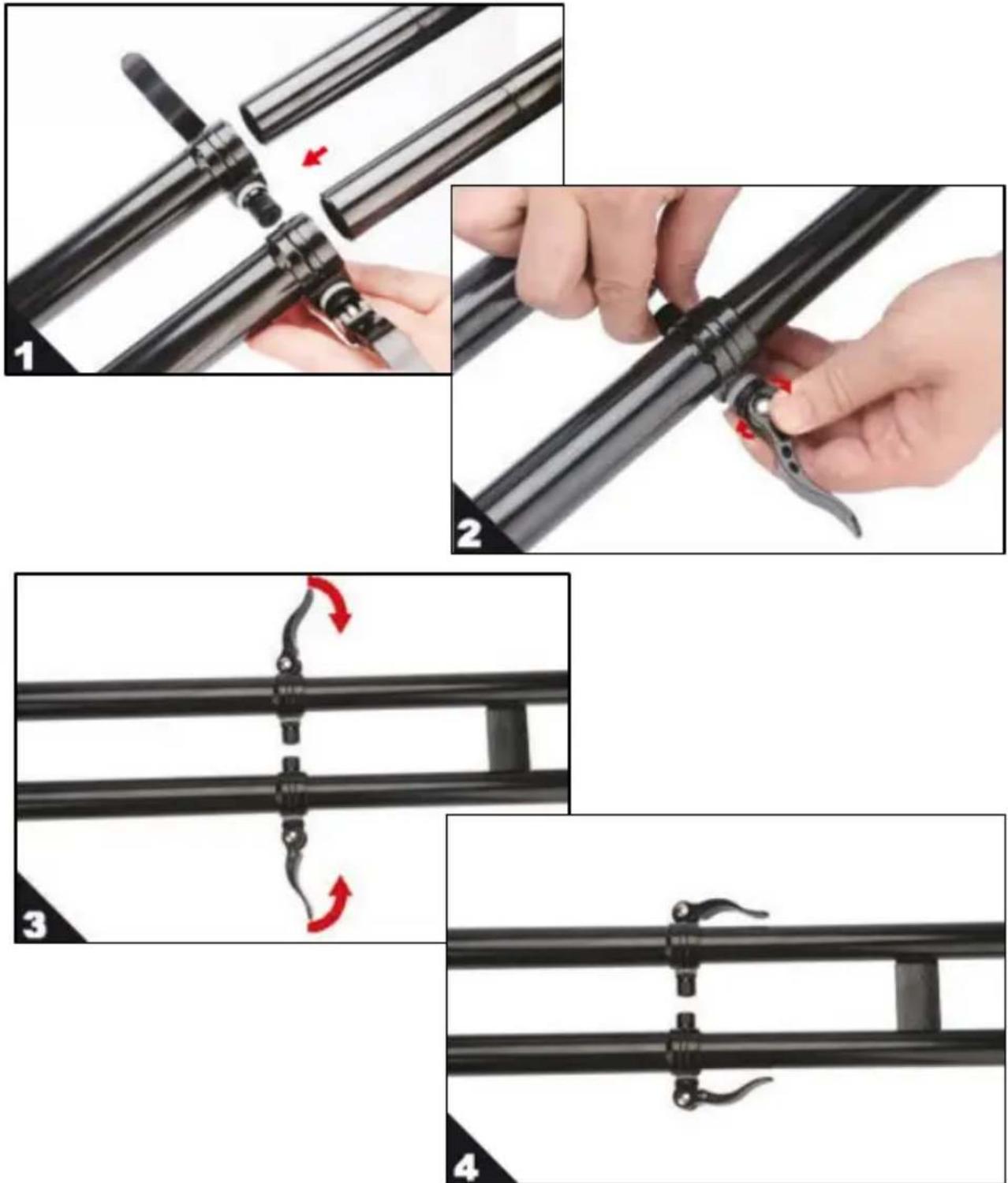

BEFESTIGUNG DES RADRAHMENS

Zum Schluss die Befestigungsklemmen montieren und den zweiten Teil des Rahmens mit dem Vorderreifen einsetzen, der sich teleskopartig in den zuvor zusammengebauten ersten Teil einfügt.

Die Länge des Rahmens entsprechend Ihren Anforderungen einstellen und die Befestigungsklemmen festziehen.

IHR KART IST JETZT FAHRBEREIT.

FAHRANLEITUNG

KART wird wie ein Bob gefahren.

Die 2 Steuerhebel gewährleisten die volle Kontrolle.

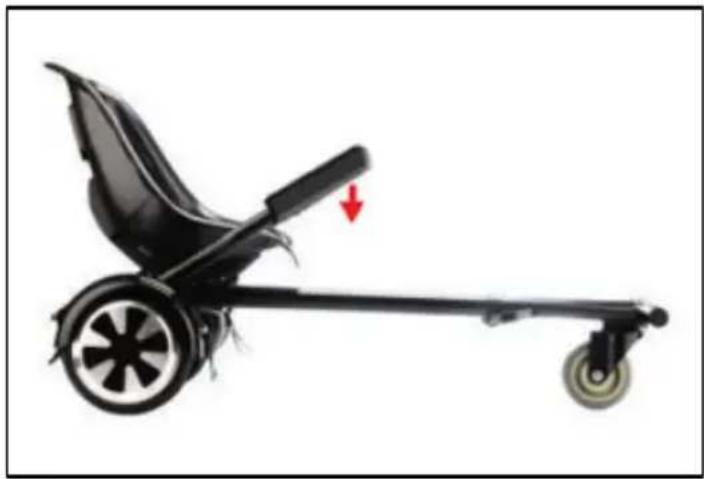

VORWÄRTSGANG, RÜCKWÄRTSGANG UND BREMSEN

Beide Steuerhebel nach unten drücken, um zu beschleunigen.

Die entgegengesetzte Betätigung führt zur sofortigen Bremsung und zum Einlegen des Rückwärtsgangs des KART.

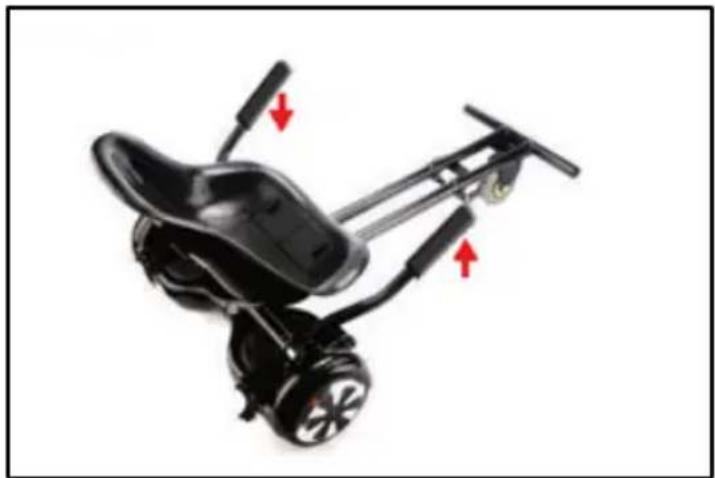

LENKEN

KART wird in jeder Hinsicht wie ein Bob gefahren.

Die kombinierte und umgekehrte Betätigung der 2 Steuerhebel ermöglicht eine einfache Lenkung.

Um nach rechts zu lenken, den rechten Hebel anheben und den linken Hebel senken.

Um nach links zu lenken, den linken Hebel anheben und den rechten Hebel senken.

SIE SOLLTEN SICH IN JEDEM FALL MIT DEN STEUERUNGEN VERTRAUT MACHEN, BEVOR SIE EINEN LÄNGEREN EINSATZ PLANEN.

DOC KALIBRIERUNG

Wenn das KART-Gestell demontiert wird, um den DOC wieder auf die übliche Weise zu verwenden, empfiehlt es sich, ihn neu zu kalibrieren.

Zieht Ihr DOC oder DOC+ nach rechts oder links, müssen die Sensoren möglicherweise neu kalibriert werden.

Hat Ihr DOC oder DOC+ Probleme beim Aufladen, ist möglicherweise ein Reset erforderlich.

Für beide Vorgänge sind zwei Wasserwaagen erforderlich (viele Smartphones beinhalten kostenlose

„Wasserwaagen“ Apps).

DE

1. DOC muss zunächst ausgeschaltet sein.
2. Bringen Sie je eine Wasserwaage parallel zum Rad so an, dass sie die Innenseite des Trittbretts berührt.
3. DOC drehen, bis beide Wasserwaagen an jedem Trittbrett korrekt nivelliert sind und gehen Sie sicher, dass die Nivellierung der beiden Trittbretter genau übereinstimmt und möglichst ebenmäßig ist.
4. DOC in der Waage halten und den Einschaltknopf drücken. Es ertönt das übliche Einschaltsignal, nach etwa 3 Sekunden ertönt ein einziger Beep. Die
   Vorder-Leds beginnen, 5 mal schnell zu blinken. Die Einschalttaste auslassen. Die Vorder-Leds blinken weiterhin im 3-Sekunden-Takt. DOC dann wieder ausschalten.
5. Und erneut einschalten. DOC müsste nun kalibriert sein, ist die Kalibrierung von DOC nicht korrekt, gehen Sie zurück zu Schritt 1 und nehmen Sie kleinere Korrekturen vor.

WARN- UND SICHERHEITSHINWEISE

Zur Minderung sämtlicher Risiken empfehlen wir, die folgenden Hinweise genauestens zu befolgen.

Benutzen Sie KART stets auf bewusste und verantwortliche Weise.

KART ist ein High-Tech-Board. Ein unsachgemäßer Gebrauch kann zu Verletzungen führen.

• Tragen Sie stets geeignetes Schuhwerk, einen Schutzhelm und Sicherheitsausrüstung wie Knie-, Ellbogen- und Handgelenkschutz. Wir empfehlen das Tragen eines gut sitzenden Skate Helms zum Schutz des Kopfbereichs.
• Nicht ohne entsprechende Unterweisung verwenden. Lesen Sie die Bedienungsanleitung vor der Benutzung durch. Andernfalls könnten Sie die Kontrolle über das Board verlieren und stürzen.
• Kindern und Jugendlichen unter 16 Jahren ist die Benutzung untersagt. Kinder und Jugendliche dürfen KART nur unter Aufsicht von Erwachsenen benutzen.
  • Schwangeren und Personen mit Behinderung wird von der Benutzung abgeraten.
• KART darf unter dem Einfluss von Alkohol, Rauschmitteln oder anderen Substanzen, die das Reaktionsvermögen beeinträchtigen, nicht verwendet werden.
  • Transportieren Sie keine Gegenstände mit dem Board.
• Achten Sie während der Fahrt auf die unmittelbare Umgebung. Die Fahrumgebung im Blick zu haben, ist von wesentlicher Bedeutung, um die Kontrolle über das Transportmittel zu behalten.
• Wir empfehlen Ihnen das Tragen von bequemer Kleidung während der Benutzung.
• Fahren Sie nur alleine. KART ist nicht für das Fahren für mehrere Personen gleichzeitig ausgelegt.
• Vermeiden Sie ein plötzliches und abruptes Beschleunigen und Abbremsen, da diese Verhaltensweisen zu einem Verlust der Kontrolle über das Transportmittel führen können.
• Kontrollieren Sie KART vor Gebrauch, überprüfen Sie die ordnungsgemäße Befestigung der Schrauben und aller Komponenten.
• Führen Sie nach dem Gebrauch eine Wartung aus.
• Nicht in dunkler oder schlecht beleuchteter Umgebung benutzen.
• Vergewissern Sie sich, dass die Geschwindigkeit stets zu jeder Zeit und in jeder Situation einen sicheren Halt ermöglicht.
• Wir empfehlen, während der Fahrt einen geeigneten Sicherheitsabstand zu anderen Fahrzeugen einzuhalten.
• Die Benutzung bei Eis und Schnee sowie auf Steinen oder auf Untergrund, der die Kontrolle über das Fahrzeug beeinträchtigen könnte, ist unzulässig.
  • Die Benutzung in entflammbarer Umgebung ist absolut verboten.
• Führen Sie keine Kunststücke oder anderen gefährlichen Bewegungen aus.
  • Legen Sie keine Gegenstände auf dem Sitz ab.

DE

• Zur Vermeidung von Unfällen halten Sie die Hände von in Bewegung befindlichen Teilen und von den Steuerhebeln fern.
• Reinigen Sie den DOC KART nicht mit Hochdruck und tauchen Sie ihn auch nicht in Wasser. Verwenden Sie einen feuchten Schwamm zum Reinigen der Kunststoffteile.
• Beschädigen oder entfernen Sie keine Teile des DOC KART.
  • Das Springen mit dem KART birgt Gefahren.
• Benutzen Sie das Produkt immer nur an Orten, an denen Sie üben können, Ihre Fähigkeiten zu verbessern, jedoch niemals auf Untergrund oder Straßen, auf denen Unfallgefahr für die Benutzer oder von Dritten besteht.
• Anfänger sollten zunächst mit Freunden oder den Eltern üben. Die meisten schweren Unfälle ereignen sich im ersten Monat.

VORSCHRIFTEN

ZUR

BENUTZUNG

UND

STRASSENVERKEHRSORDNUNG

IN EINIGEN LÄNDERN DARF KART AUSSCHLIESSLICH AUF PRIVATGELÄNDE FAHREN, WO DIE REGELN DER STRASSENVERKEHRSORDNUNG KEINE ANWENDUNG FINDEN.

INSBESONDERE DÜRFEN IN EINIGEN LÄNDERN BOARDS ODER ANDERE MOTORISIERTE SPORTGERÄTE (SKATEBOARDS, HOVERBOARDS, TRETROLLER USW.) IN STÄDTEN NICHT AUF STRASSEN UND BÜRGERSTEIGEN FAHREN.

DER BENUTZER IST DAHER GEHALTEN, VOR FAHRTEN MIT DEM KART DIE IM EINSATZLAND DES KART GELTENDE STRASSENVERKEHSORDNUNG ZU ÜBERPRÜFEN.

WARTUNG, UMGANG UND HANDHABUNG DES DOC KART

REINIGUNG

• Keine Lösungs- oder Verdünnungsmittel zum Reinigen verwenden, da diese die Oberflächen beschädigen könnten.
• Verwenden Sie einen feuchten Schwamm zum Reinigen der Kunststoffteile.
  • DOC KART nicht unter fließendem Wasser reinigen.
  • Verschmutzungen der Unterseite mit einer Kunststoffbürste entfernen.

TECHNISCHEN DATEN

Gewicht des DOC KART

Ca. 6 kg

Abmessungen im montierten Zustand

96x50x38 cm

Mindestgewicht des Benutzers

20 kg

Höchstgewicht des Benutzers

100 kg

SYMBOLE UND PIKTOGRAMME AUF DER VERPACKUNG

Das Produkt enthält Elektro- oder Elektronikgeräte. Am Ende der Lebensdauer darf das Produkt nicht zusammen mit dem normalen Hausmüll entsorgt werden, sondern einer entsprechenden Sammelstelle zugeführt werden (siehe Einleitung).

Betriebsanleitung aufmerksam lesen.

Geeignete Schutzausrüstung wie Knie-, Ellbogen- und Handgelenkschutz tragen. Für den Kopfschutz einen gut sitzenden Helm tragen.

Kindern und Jugendlichen unter 16 Jahren ist die Benutzung untersagt.

Kinder und Jugendliche dürfen nur unter Aufsicht von Erwachsenen fahren.

Zulässiges Körpergewicht mind. 20 kg, max. 100 kg.

DOC KART ist dafür ausgelegt, ausschließlich von einer Person benutzt zu werden. Fahren Sie das Board nur alleine und niemals zu zweit oder mit mehreren Personen.

Distributed by

NiLOX

Made in China
