AW129 - Thermomètre électronique OREGON SCIENTIFIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre sans fil pour barbecue
Marque	Oregon Scientific
Modèle	AW129
Alimentation de l'appareil de contrôle	2 piles AA 1,5 V
Alimentation de la sonde thermomètre	2 piles AAA 1,5 V
Plage d'affichage LCD	0 °C/°F à 199 °C/°F
Plage de température de fonctionnement (appareil de contrôle)	0 °C à 50 °C (32 °F à 122 °F)
Plage de température de stockage (appareil de contrôle)	-30 °C à 70 °C (-22 °F à 158 °F)
Plage de température de fonctionnement (sonde avec capteur)	-20 °C à 250 °C (4 °F à 482 °F)
Précision de température	±1 °C (± 2 °F)
Distance maximale de transmission	30,5 m (100 pieds)
Longueur du capteur en inox	1 m (3,28 pieds)
Types de viande préréglés	Bœuf, agneau, veau, hamburger, porc, dinde, poulet, poisson
Niveaux de cuisson	Saignant, à point, bien cuit (pour bœuf/agneau/veau)
Fonctions d'alarme	Perte de signal, approche de la cible, atteinte de la cible, surcuisson
Affichage	Température cible, température actuelle, type de viande, niveau de cuisson, indicateurs de piles et de signal
Réglages	°C/°F, volume (fort/faible), sélection de viande, niveau de cuisson
Entretien et nettoyage	Essuyer avec un chiffon humide ; laver le capteur à la main avec un produit vaisselle doux ; ne pas immerger ni passer au lave-vaisselle
Précautions de sécurité	Ne pas exposer à la chaleur directe, aux flammes, à l'humidité excessive ; retirer les piles en cas de non-usage prolongé

FOIRE AUX QUESTIONS - AW129 OREGON SCIENTIFIC

Comment installer les piles dans l'appareil de contrôle ?

Retirez le clip ceinture à l'arrière, faites glisser le couvercle du logement des piles, insérez deux piles AA en respectant la polarité, appuyez sur le bouton reset avec un trombone, puis refermez.

Comment synchroniser l'appareil de contrôle et la sonde ?

Après avoir installé les piles dans les deux unités, appuyez sur reset dans les 60 secondes sur chaque appareil à l'aide d'un objet pointu non métallique.

Comment passer de °C à °F ?

Ouvrez le logement des piles de l'appareil de contrôle et positionnez le sélecteur °C/°F sur l'unité souhaitée.

Que signifient les alarmes sonores ?

Trois bips : perte de signal. Quatre bips : la température est à 5 degrés de la cible. Bip continu : température cible atteinte. Bip rapide continu : la viande est trop cuite.

Comment régler le volume ?

Dans le logement des piles de l'appareil de contrôle, déplacez le sélecteur Hi/Lo sur la position souhaitée (fort ou faible).

Comment nettoyer le capteur en inox ?

Lavez-le à la main avec de l'eau chaude et un produit vaisselle doux. Ne le mettez pas au lave-vaisselle et n'immergez pas l'appareil de contrôle ou la sonde.

Quelle est la distance maximale entre l'appareil de contrôle et la sonde ?

La distance maximale est de 30,5 mètres (100 pieds) en champ libre.

Que faire si l'écran clignote ?

Si les chiffres clignotent, cela signifie que la température mesurée dépasse la plage d'affichage LCD (0-199 °C/°F). Vérifiez la température réelle.

Comment savoir quand remplacer les piles ?

L'icône de pile faible s'affiche sur l'écran : Main pour l'appareil de contrôle, Remote pour la sonde, ou les deux si les deux sont faibles.

Puis utiliser ce thermomètre pour d'autres aliments que la viande ?

Oui, il mesure la température interne. Cependant, les préréglages de cuisson sont optimisés pour la viande. Pour d'autres aliments, utilisez le mode manuel si disponible ou suivez une recette.

MODE D'EMPLOI AW129 OREGON SCIENTIFIC

Thermomètre Sans fil pour

BARBECUE

MODÈLE : AW129

MANUEL D'UTILISATION

TABLE DES MATIÈRES

Fonctions des touches .... 1

Mise en marche .... 3

Installation des piles .... 3

°C / °F 4

Volume 4

Témoin lumineux 4

Installation de la sonde ....4

Branchement du capteur 4

Fonctionnement 4

Signal et Alarme ....5

Signal 5

Alarme 5

Pile 6

Précaution 6

Spécifications 6

EU-Déclaration de Conformité .... 7

FONCTIONS DES TOUCHES

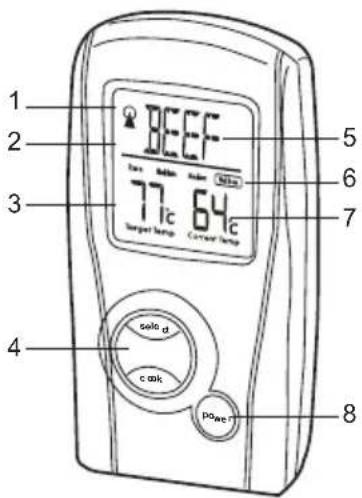

Schéma 1. Appareil de Contrôle

1. Indique la communication entre l'appareil de contrôle / la sonde thermomètre
2. Indicateur de piles faibles
3. Température cible
4. Bouton Select / Cook [Sélection / Cuisson]
5. Type de viande
6. Niveau de cuisson
7. Température actuelle
8. Bouton Power Alimentation

FR

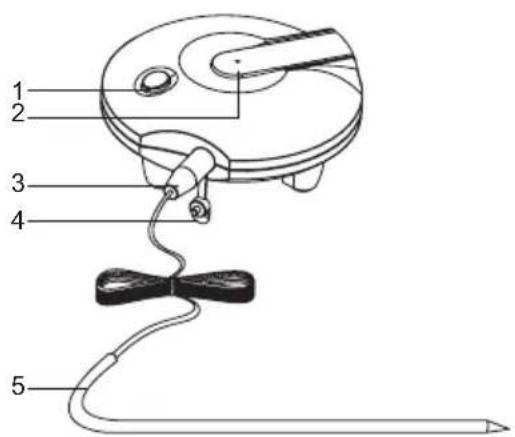

Schéma 2. Sonde Thermomètre

1. Bouton Power [Alimentation]
2. Témoin de la sonde thermomètre
3. Prise du capteur
4. Protection de la prise du capteur
5. Capteur

Schéma 3. Insertion des Piles (Appareil de Contrôle)

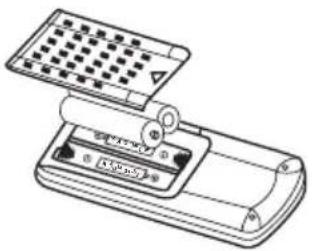

Schéma 4. Insertion des Piles (Sonde Thermomètre)

Schéma 5. Réinitialisation (Sonde Thermomètre)

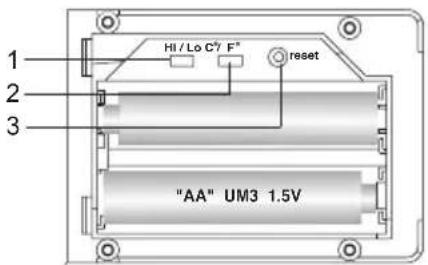

Schéma 6. Logement des Piles (Appareil de Contrôle)

1. Bouton Hi / Lo [Fort / Faible]
2. Bouton °C / °F
3. Bouton reset [réinitialisation]

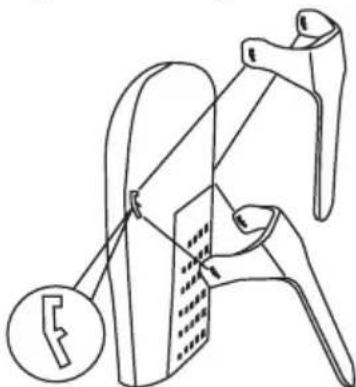

Schéma 7. Clip Ceinture et Position sur Pied

MISE EN MARCHE

INSTALLATION DES PILES

Procéder comme indiqué ci-dessous pour installer les piles. Dans l'Appareil de Contrôle (Schémas 3, 5 et 7)

1. Pousser vers le bas puis soulever le clip ceinture pour l'extraire de l'appareil de contrôle (face arrière). Faire glisser puis soulever le couvercle du logement des piles.
2. Insérer deux piles AA dans le logement, en respectant la polarité indiquée (+ et -).
3. Appuyer sur reset, à l'intérieur du logement des piles, à l'aide d'un objet à pointe arrondie tel qu'un trombone (Schéma 5).

REMARQUE Réinitialiser à la fois l'appareil de contrôle et la sonde thermomètre dans les 60 secondes afin de synchroniser la transmission du signal.

1. Remettre le couvercle et le clip ceinture en place.

Dans la Sonde Thermomètre (Schéma 4)

1. Ouvrir le couvercle du logement des piles.
2. Insérer deux piles AAA dans le logement, en respectant la polarité (cf. indications). Appuyer surreset à l'aide d'un objet à pointe arrondie tel qu'un trombone.
3. Remettre le couvercle du logement des piles en place.

REMARQUE Remplacer les piles lorsque apparaît sur l'appareil de contrôle.

°C / °F

(Schéma 6)

Pour alterner entre degrés Fahrenheit et Celsius, positionner le sélecteur °C / °F sur l'unité souhaitée.

VOLUME

(Schéma 6)

Pour régler le volume de l'appareil de contrôle, positionner le sélecteur Hi / Lo [Fort / Faible] sur le réglage souhaité ; ce sélecteur se trouve dans le logement des piles du ther -momètre.

TEMOIN LUMINEUX

(Schéma 2)

Le témoin rouge, situé au milieu de la sonde thermomètre clignote pour indiquer que l'appareil est en marche et en train de transmettre les données.

INSTALLATION DE LA SONDE

(Schéma 7)

L'appareil de contrôle peut être porté à la ceinture ou installé debout sur une surface plane. Pour installer le pied, retirer le clip ceinture à l'arrière de l'appareil de contrôle. Insérer un des côtés du clip dans la partie inférieure de l'encoche, puis faire de même de l'autre côté.

BRANCHEMENT DU CAPTEUR

(Schéma 2)

Après avoir repéré la protection de la prise du capteur en haut à droite de la sonde thermomètre, la retirer avec pré - caution. Brancher l'embout du fil du capteur pour viande sur cette prise.

FONCTIONNEMENT

Les sélections de niveau de cuisson Rare [Bleu], Med Rare [Signant], Medium [À point] et Well Done [Bien cuit] s'appliquent uniquement au bœuf, à l'agneau et au veau. Pour le poulet, la dinde, le porc, le poisson et les hamburgers, l'appareil de contrôle est réglé par défaut sur Well Done [Bien Cuit].

1. Appuyer sur power sans relâcher jusqu'à ce que le témoin rouge de la sonde thermomètre clignote. Puis, appuyer sur power sans relâcher jusqu'à ce que le LCD vert de l'appareil de contrôle s'allume et que tous les segments de l'affichage apparaissent.

2. Appuyer sur select (deux fois) jusqu'à ce que la viande souhaitée apparaissé. Les choix disponibles sont (bœuf), (agneau), (veau), (hamburger), (porc), (dinde), (poulet) ou (poisson).

3. Appuyer plusieurs fois sur cook pour sélectionner le niveau de cuisson.

CONSEIL : Ce produit a uniquement pour fonction de mesurer la température interne des aliments et ne remplace pas une

recette de cuisine. Les différents niveaux de cuisson pour les différents types de viande ne sont donnés qu'à titre indicatif. Certaines recettes exigent que la viande (telle que la dinde ou le poulet) soit retirée de la plaque de cuisson 15 à 30 minutes plus tôt, afin que la température interne puisse se propager avant que la viande soit découpée. Le suivi de recettes reste indispensable pour assurer une cuisson appropriée de la viande.

1. Placer le thermomètre à proximité de la zone de cuisson, puis enfoncer la pointe du capteur au cœur de la viande. Utiliser le clip ceinture ou le pied de l'appareil de contrôle pour faciliter la lecture des données relevées.

REMARQUE

• Pour recevoir correctement le signal, l'appareil de contrôle doit être placé à une distance maximum de 100 pieds (30,5 m) de la sonde thermomètre.

• Maintenir la sonde thermomètre à l'écart de la chaleur et des flammes. Ne pas poser le capteur sur la surface de cuisson car la thermistance qui se trouve à l'intérieur pourrait être endommagée.

• Lorsque la viande est cuite, retirer le capteur de la viande et le laisser refroidir. Appuyer sur power sur l'appareil de contrôle et sur la sonde thermomètre pour les éteindre.

• Débrancher le capteur de la sonde thermomètre et remettre la protection de la prise en place. Lorsque le plat cuisiné est terminé, essuyer l'appareil de contrôle et la sonde thermomètre avec un chiffon légèrement humide. Laver délicatement le capteur en inox, en utilisant uniquement un produit vaisselle doux et de l'eau chaude.

REMARQUE Ne pas laver le capteur au lave-vaisselle et ne pas immerger l'appareil de contrôle ou la sonde thermomètre dans l'eau ni aucun autre liquide.

SIGNAL ET ALARME

SIGNAL

Indique qu'aucun signal n'est reçu.
Indique que le thermomètre est en train de recevoir un signal.

ALARME

• Trois bips sonores : Indique que l'appareil de contrôle ne parvient pas à recevoir le signal de la sonde.
• Quatre bips sonores : Indique que la température actuelle est à cinq degrés de la température cible.
• Un bip en continu : Indique que la sonde a atteint la température cible.
• Un bip rapide en continu : Indique que la viande est trop cuite.

PILE

apparaît sur l'appareil de contrôle pour indiquer l'état des piles. Respecter les indications suivantes pour savoir quand remplacer les piles.

- Main [Principal] : Indique que les piles de l'appareil de contrôle sont faibles.

• enote [sans fil] : Indique que les piles de la sonde thermomètre sont faibles.
- Main remote [principal et sans fil] : indique que les piles sont faibles à la fois sur l'appareil de contrôle et sur la sonde thermomètre.
- Utiliser uniquement des piles neuves du type recommandé.
- Ne pas mélanger des piles neuves avec des piles usagées ou différents types de piles (standard, alcaline, rechargeable) ou encore des piles rechargeables de différentes capacités.
- S'il n'est pas prévu d'utiliser le thermomètre dans le mois à venir (ou plus longtemps), retirer les piles afin d'éviter qu'elles ne coulent et qu'elles ne causent des dommages.

PRÉCAUTIONS

Cet appareil est conçu pour vous donner satisfaction pendant de nombreuses années si vous le manipulez soigneusement. Voici quelques precautions:

• Ne pas soumettre le produit à une force excessive, au choc, à la poussière, aux changements de température ou à l'humidité.
• Ne pas couvrir les trous de ventilation avec des journaux, rideaux etc...

• Ne pas immerger le produit dans l'eau. Si vous renversez du liquide sur l'appareil, séchez-le immédiatement avec un tissu doux.

• Ne pas nettoyer l'appareil avec des matériaux corrosifs ou abrasifs.

• Ne pas trafiquer les composants internes. Cela invalidera votre garantie.
• N'utilisez que des piles neuves. Ne pas mélanger des piles neuves et usagées.
• Les images de ce manuel peuvent différer de l'aspect réel du produit.
• Lorsque vous désirez vous débarrasser de ce produit, assurez-vous qu'il soit collecté séparément pour un traitement adapté.
• Le poser sur certaines surfaces en bois peut endommager la finition du meuble, et Oregon Scientific ne peut en être tenu responsable. Consultez les mises en garde du fabricant du meuble pour de plus amples informations.
• Le contenu du présent manuel ne peut être reproduit sans la permission du fabriquant.

REMARQUE Les caractéristiques techniques de ce produit et le contenu de ce manuel peuvent être soumis à modifications sans préavis.

SPECIFICATIONS

Il s'agit de spécifications types qui peuvent varier d'un appareil à l'autre. Les spécifications sont susceptibles de modifications sans avis préalable.

APPAREIL DE CONTROLE

Piles 2 x AA 1,5 V

Plage de température de

fonctionnement 0 °C à 50 °C

(32 °F à 122 °F)

Plage de température de stockage -30 °C à 70 °C

(-22 °F à 158 °F)

Plage d'affichage LCD 0 °C / °F à 199 °C / °F

SONDE THERMOMETRE AVEC CAPTEUR

Piles 2 x AAA 1,5 V

Plage de température de

fonctionnement -20°C à 250 °C

(4 °F à 482 °F)

GENERALITES

Capteur en inox (longueur) 3,28 pieds (1 mètre)

Précision de température ±1 °C (± 2 °F)

Résistance à la chaleur 70°C (158°F)

Température de fonctionnement

du capteur en inox 250°C (482 °F)

Maximum

REMARQUE La plage de température de fonctionnement du capteur de la sonde est de -20 °C à 250 °C (4 °F à

482 °F). La plage d'affichage LCD est de 0 °C / °F à

199 °C / °F. Lorsque la température affichée dépasse cette plage, les chiffres clignotent.

Par la présente IDT Technology Limited déclare que le Thermomètre Sans fil pour BARBECUE Modèle AW129 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès de notre Service Client.

Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès de notre Service Client.

PAYS CONCERNÉS RTT&E

Tous les pays Européens, la Suisse et CH

la Norvège N
