MODE D'EMPLOI MX418DC SHURE

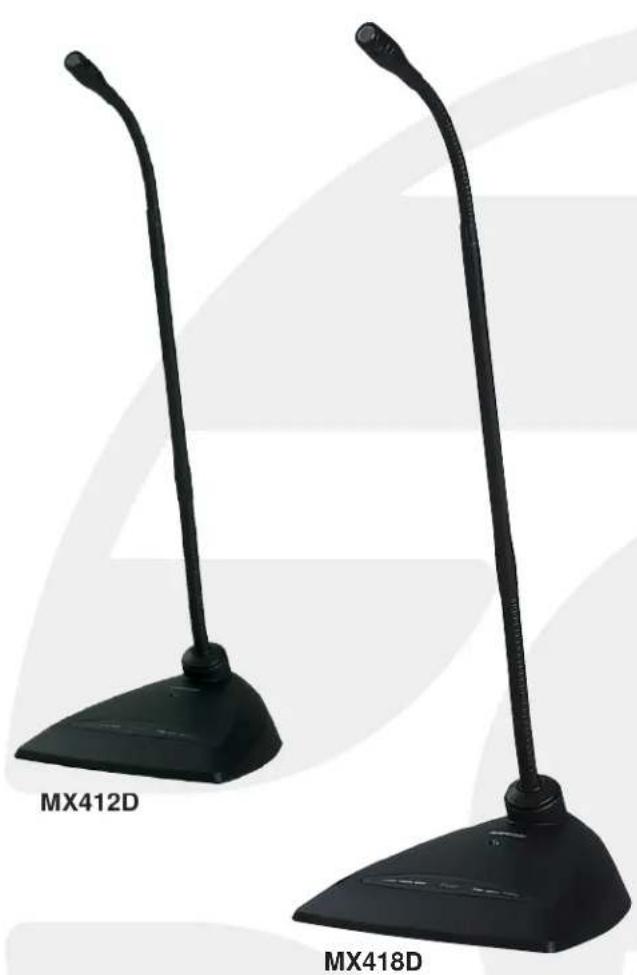

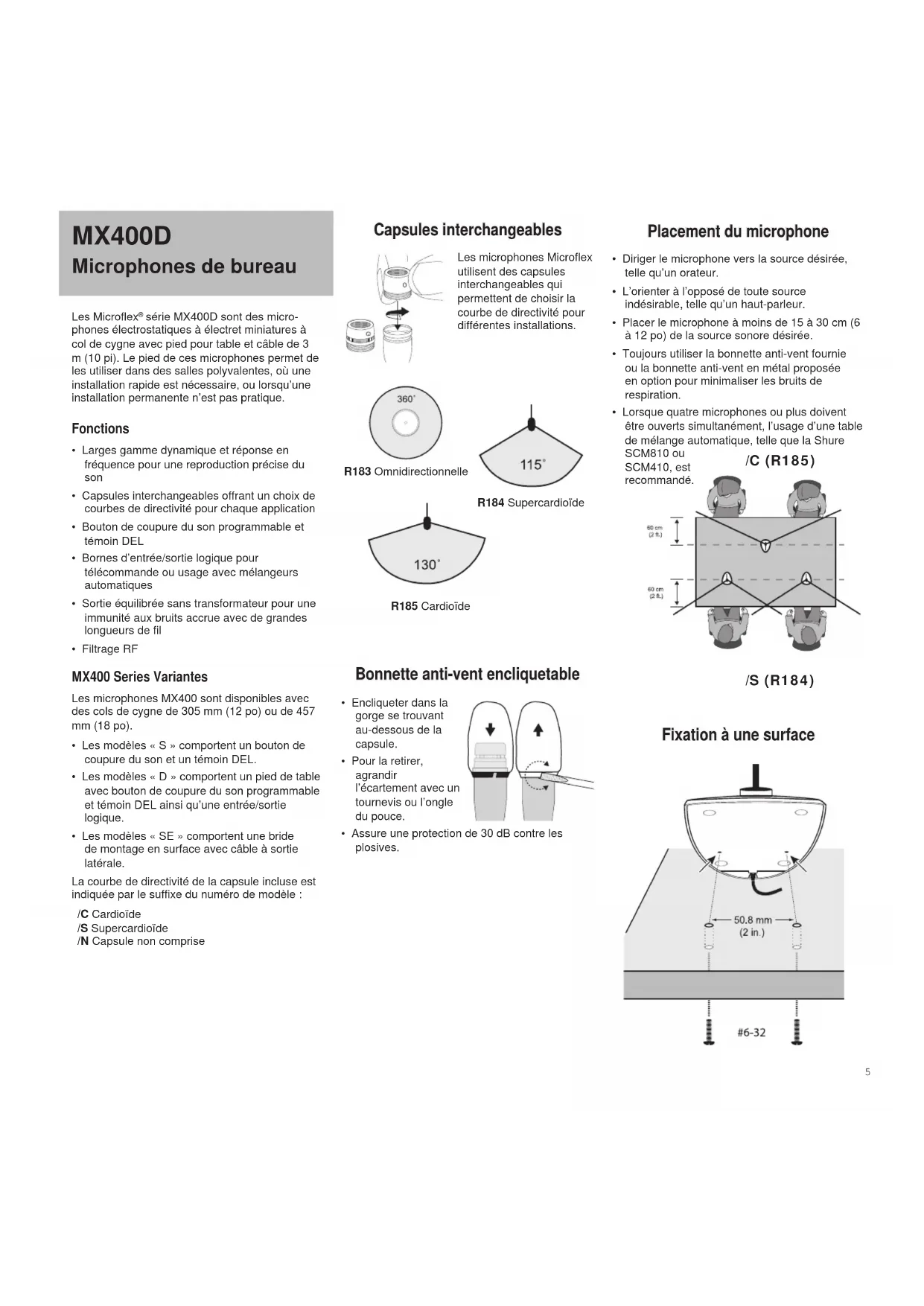

série MX400D sont des micro- phones électrostatiques à électret miniatures à col de cygne avec pied pour table et câble de 3 m (10 pi). Le pied de ces microphones permet de les utiliser dans des salles polyvalentes, où une installation rapide est nécessaire, ou lorsqu’une installation permanente n’est pas pratique. Fonctions

• Larges gamme dynamique et réponse en fréquence pour une reproduction précise du son

• Capsules interchangeables offrant un choix de courbes de directivité pour chaque application

• Bouton de coupure du son programmable et témoin DEL

• Bornes d’entrée/sortie logique pour télécommande ou usage avec mélangeurs automatiques

• Sortie équilibrée sans transformateur pour une immunité aux bruits accrue avec de grandes longueurs de fil

• Filtrage RF MX400 Series Variantes Les microphones MX400 sont disponibles avec des cols de cygne de 305 mm (12 po) ou de 457 mm (18 po).

• Les modèles « S » comportent un bouton de coupure du son et un témoin DEL.

• Les modèles « D » comportent un pied de table avec bouton de coupure du son programmable et témoin DEL ainsi qu’une entrée/sortie logique.

• Les modèles « SE » comportent une bride de montage en surface avec câble à sortie latérale. La courbe de directivité de la capsule incluse est indiquée par le suffixe du numéro de modèle : /C Cardioïde /S Supercardioïde /N Capsule non comprise Capsules interchangeables Les microphones Microflex utilisent des capsules interchangeables qui permettent de choisir la courbe de directivité pour différentes installations. Bonnette anti-vent encliquetable

• Encliqueter dans la gorge se trouvant au-dessous de la capsule.

• Pour la retirer, agrandir l’écartement avec un tournevis ou l’ongle du pouce.

• Assure une protection de 30 dB contre les plosives. Placement du microphone

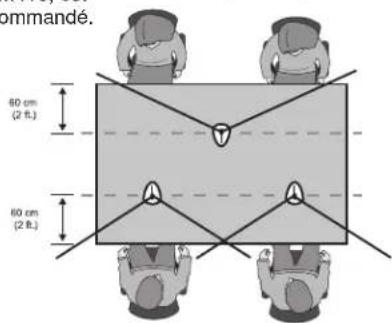

• Diriger le microphone vers la source désirée, telle qu’un orateur.

• L’orienter à l’opposé de toute source indésirable, telle qu’un haut-parleur.

• Placer le microphone à moins de 15 à 30 cm (6 à 12 po) de la source sonore désirée.

• Toujours utiliser la bonnette anti-vent fournie ou la bonnette anti-vent en métal proposée en option pour minimaliser les bruits de respiration.

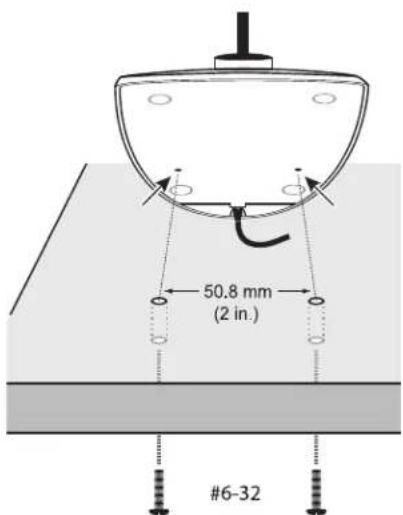

• Lorsque quatre microphones ou plus doivent être ouverts simultanément, l’usage d’une table de mélange automatique, telle que la Shure SCM810 ou SCM410, est recommandé. Fixation à une surface Microphones de bureau R183 Omnidirectionnelle R184 Supercardioïde R185 Cardioïde 5Raccordement à un mélangeur automatique Utiliser ces réglages pour raccorder le micro- phone à un mélangeur automatique ou un autre appareil qui coupe le son et contrôle le témoin DEL.

1. Connecter les bornes logiques au mélangeur

automatique. Raccorder l’entrée DEL à la sortie d’obturateur pour que le témoin DEL s’allume quand ce canal est activé.

2. Régler le micro-interrupteur 3 sur on. Ceci

désactive le bouton de coupure du son (le mi- crophone fait passer le signal audio, que l’on appuie sur le bouton ou non).

3. Régler le micro-interrupteur 1 pour configurer la

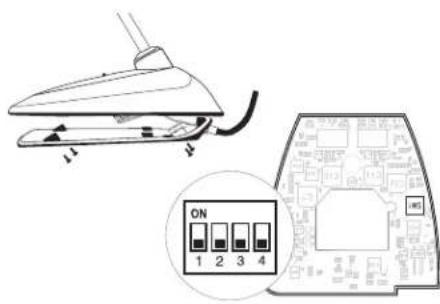

façon dont le bouton de coupure du son trans- met la logique COUPURE : Bornes logiques Vert (MASSE LOGIQUE ): pour la connexion à la masse logique d’un mélangeur automatique, d’un commutateur ou d’un autre appareil. Orange (ENTRÉE DEL ): Régler le micro-inter- rupteur 3 sur on pour utiliser ENTRÉE DEL. La borne reçoit 5 V c.c. et en cas de court-circuit à MASSE LOGIQUE, le témoin DEL s’allume. Blanc (COUPURE ): procure un signal logique TTL (0 V c.c. ou 5 V c.c.) en réaction au bouton de coupure du son. Régler le micro-interrupteur 1 pour instantané ou alternance. Quand l’alimenta- tion fantôme est appliquée, la logique s’initialise à la valeur haute (5 V c.c.). Le micro-interrupteur 2 n’a aucun effet sur COUPURE. Micro-interrupteurs Utiliser les micro-interrupteurs pour configurer les réglages logiques et le comportement du bouton de coupure du son. Les micro-interrupteurs sont recouverts à l’usine d’un morceau de ruban adhésif transparent. Enlever le ruban adhésif pour changer les réglag- es d’interrupteur. ARRÊT (défaut usine) MARCHE 1 Instantané Alternance 2 Appuyer pour couper le son Appuyer pour parler 3 Bouton de coupure du son activé; le témoin DEL s’allume quand le micro est actif Bouton de coupure du son désactivé (mi- cro toujours activé); la borne logique con- trôle le témoin DEL 4 -- Modification spéciale Configuration de COUPURE pour la coupure instantanée permanente Utiliser la modification suivante dans les situa- tions où l’interface logique requiert une fermeture instantanée de COUPURE, mais que l’utilisateur veut que le bouton de coupure du son fasse al- terner le microphone (micro-interrupteur 1 ON, 3 OFF) :

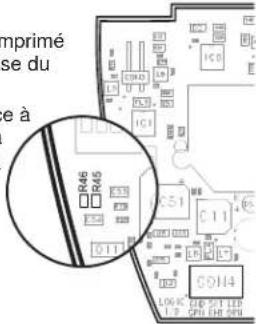

1. Accéder au circuit imprimé

à l’intérieur de la base du microphone.

2. Enlever la résistance à

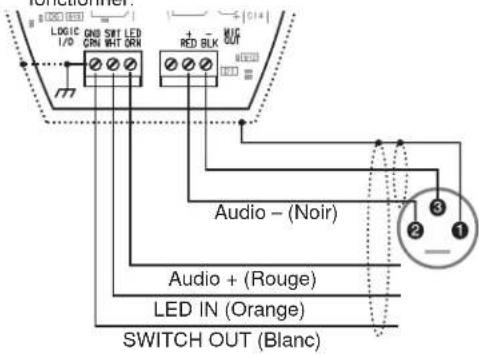

R45 et la remettre à l’emplacement R46. Configuration du bouton de coupure du son Utiliser les micro-interrupteurs 1 et 2 pour config- urer le bouton de coupure du son, comme suit. Veiller à régler le micro-interrupteur 3 sur off (défaut usine) de façon à ce que le bouton de coupure du son contrôle le son à partir du microphone. Fonction d’interrupteur Réglage des mi- cro-interrupteurs Instantané : appuyer pour couper le son (réglage usine) Instantané : appuyer pour parler Alternance : (appuyer pour ouvrir/couper) : le micro est actif quand sous tension Alternance : (appuyer pour ouvrir/couper) : le micro est coupé quand sous tension Instantané : appuy- er = 0 V c.c., relâch- er = 5 V c.c. Alternance : ini- tial = 5 V c.c., appuy- er = 0 V c.c. Schéma de câblage REMARQUE : Le couvercle inférieur doit être branché à la base du micro pour pouvoir fonctionner. SWITCH OUT (Blanc) LED IN (Orange) Audio + (Rouge) Audio – (Noir) 6102.1 mm(4 9/16 in.)50.8 mm(2 1/32 in.)161.9 mm(6 3/8 in.)MX412D: 355.4 mm (14 in.)MX418D: 501.7 mm (19

MX400D Caractéristiques Bonnette anti-vent en mousse encli- quetable (1 fournie, 4 dans le kit de pièces de rechange) RK412WS Accessoires fournis Accessoires en option Bonnette anti-vent sphérique en mousse A99WS Bonnette anti-vent verrouillable métallique A412MWS Câble logique spécial (préciser la longueur) 95B2509 Pièces de rechange Capsule omnidirectionnelle (noire) R183B Capsule supercardioïde (noire) R184B Capsule cardioïde (noire) R185B Type Électrostatique (capsule électret) Réponse en fréquence 50–17000 Hz Courbe de directivité MX412D/C, MX418D/C: Cardioïde MX412D/S, MX418D/S: Supercardioïde Impédance de sortie Nominale EIA, 150 Ω (180 Ω réelle) Configuration de sortie Symétrique active Sensibilité (à 1 kHz, tension en circuit ouvert) Cardioïde: –34 dBV/Pa (21 mV) Supercardioïde: –33 dBV/Pa (24 mV) 1 Pascal=94 dB SPL SPL maximum (1 kHz avec DHT de 1 %, charge de 1 kΩ) Cardioïde: 123 dB Supercardioïde: 122 dB Bruit de sortie équivalent (pondéré en A) Cardioïde: 29 dB SPL Supercardioïde: 28 dB SPL Rapport signal/bruit (mesuré à 94 dB SPL à 1 kHz) Cardioïde: 65 dB Supercardioïde: 66 dB Plage dynamique (charge de 1 kΩ à 1 kHz) 94 dB Rejet en mode commun (10 Hz à 100 kHz) 45 dB minimum Niveau d’écrêtage de sortie du préamplifica- teur (DHT de 1 %) –6 dBV (0,5 V) Polarité Une pression acoustique positive sur le dia- phragme produit une tension positive sur la broche 2 par rapport à la broche 3 du connecteur XLR de sortie. Poids net MX412D: 0,81 kg (1,80 lb) MX418D: 0,82 kg (1,82 lb) Poids Emballé MX412D: 1.63 kg (3.62 lbs) MX412D: 1.64 kg (3.64 lbs) Connexions logiques LED IN (ENTRÉE DEL): Bas niveau activé (≤1,0 V), compatible TTL. Tension maximum absolue : -0,7 V à 50 V. LOGIC OUT (SORTIE LOGIQUE): Bas niveau activé (≤1,0 V), chute à 20 mA, compatible TTL. Tension maximum absolue : -0,7 à 50 V (jusqu’à 50 V à 3 kΩ). Atténuation du bouton de coupure –50 dB minimum Câble Câble fixe de 3 m (10 pi) à paire audio blindée terminée à un XLR mâle à 3 broches et à trois conducteurs sans terminaison pour la commande logique Environnement Température de fonctionnement: -18–57 °C (0–135 °F) Température de stockage: -29–74 °C (-20–165 °F) Humidité relative: 0–95 % Alimentation 11–52 V c.c. fantôme, 2,0 mA HOMOLOGATION Autorisé à porter la marque CE. Conforme à la di- rective européenne CEM 2004/108/CE. Conforme aux normes harmonisées EN55103-1:1996 et EN55103-2:1996 pour les environnements rés- identiels (E1) et d’industrie légère (E2). La déclaration de conformité peut être obtenue de l’adresse suivante: Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique Homologation EMEA Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Germany Phone: +49 7262 92 49 0 Fax: +49 7262 92 49 11 4 Email: info@shure.de 7MX400D /C (R185) /S (R184) Shure Microflex
