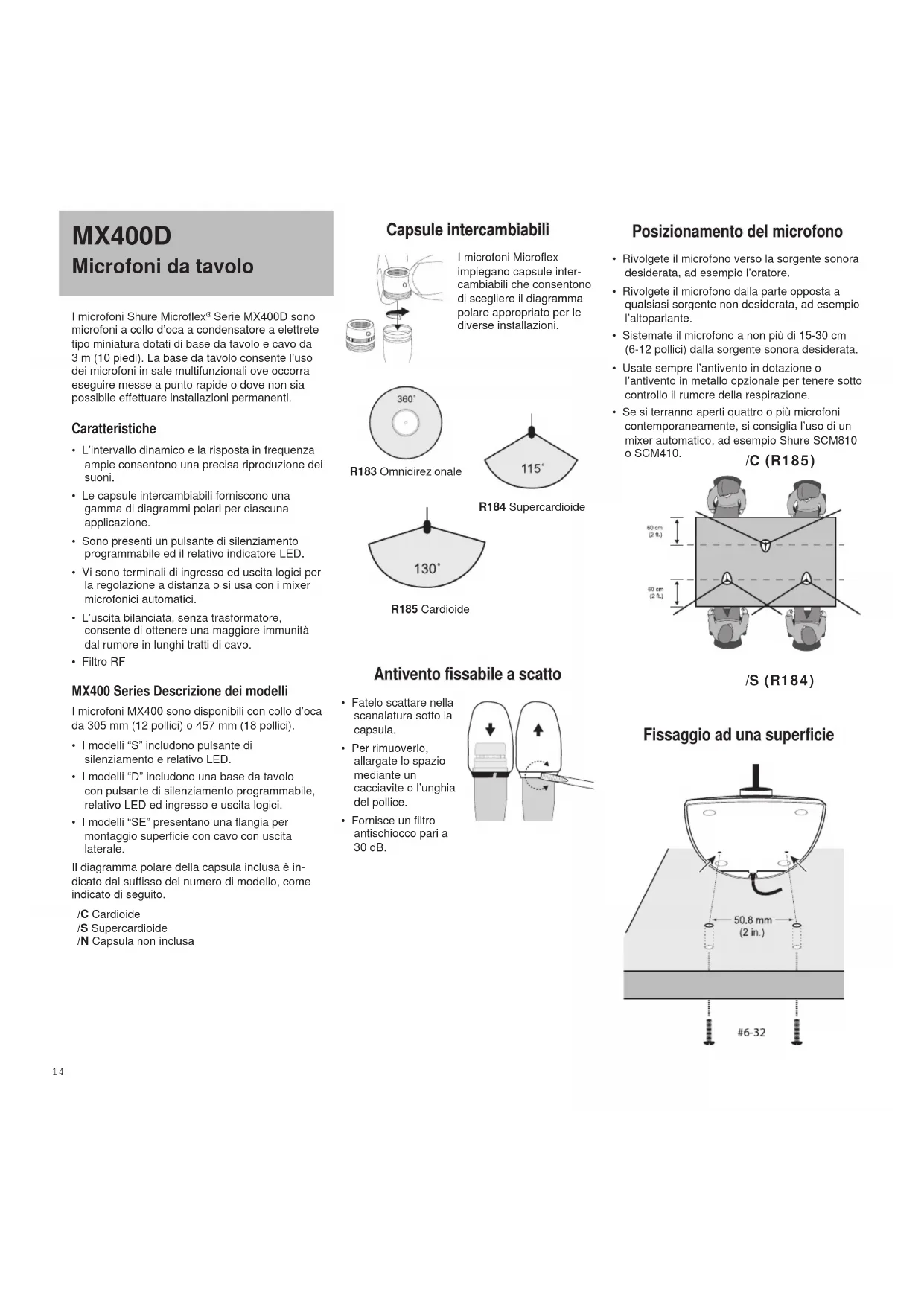

Notice SHURE MX418DC - page 14
Visualizza il manuale : Français FR Deutsch DE English EN Español ES Italiano IT 日本語 JA
Assistente manuale
Powered by ChatGPT
In attesa del tuo messaggio
Informazioni sul prodotto

Marca : SHURE

Modello : MX418DC

Categoria : Microfono

SKIP

Domande frequenti - MX418DC SHURE

Scarica le istruzioni per il tuo Microfono in formato PDF gratuitamente! Trova il tuo manuale MX418DC - SHURE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MX418DC del marchio SHURE.

MANUALE UTENTE MX418DC SHURE

Serie MX400D sono microfoni a collo d’oca a condensatore a elettrete tipo miniatura dotati di base da tavolo e cavo da 3 m (10 piedi). La base da tavolo consente l’uso dei microfoni in sale multifunzionali ove occorra eseguire messe a punto rapide o dove non sia possibile effettuare installazioni permanenti. Caratteristiche

  • L’intervallo dinamico e la risposta in frequenza ampie consentono una precisa riproduzione dei suoni.
  • Le capsule intercambiabili forniscono una gamma di diagrammi polari per ciascuna applicazione.
  • Sono presenti un pulsante di silenziamento programmabile ed il relativo indicatore LED.
  • Vi sono terminali di ingresso ed uscita logici per la regolazione a distanza o si usa con i mixer microfonici automatici.
  • L’uscita bilanciata, senza trasformatore, consente di ottenere una maggiore immunità dal rumore in lunghi tratti di cavo.
  • Filtro RF MX400 Series Descrizione dei modelli I microfoni MX400 sono disponibili con collo d’oca da 305 mm (12 pollici) o 457 mm (18 pollici).
  • I modelli “S” includono pulsante di silenziamento e relativo LED.
  • I modelli “D” includono una base da tavolo con pulsante di silenziamento programmabile, relativo LED ed ingresso e uscita logici.
  • I modelli “SE” presentano una flangia per montaggio superficie con cavo con uscita laterale. Il diagramma polare della capsula inclusa è in- dicato dal suffisso del numero di modello, come indicato di seguito. /C Cardioide /S Supercardioide /N Capsula non inclusa Capsule intercambiabili I microfoni Microflex impiegano capsule inter- cambiabili che consentono di scegliere il diagramma polare appropriato per le diverse installazioni. Antivento fissabile a scatto
  • Fatelo scattare nella scanalatura sotto la capsula.
  • Per rimuoverlo, allargate lo spazio mediante un cacciavite o l’unghia del pollice.

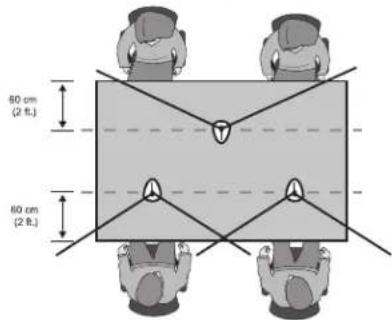

  • Fornisce un filtro antischiocco pari a 30 dB. Posizionamento del microfono
  • Rivolgete il microfono verso la sorgente sonora desiderata, ad esempio l’oratore.
  • Rivolgete il microfono dalla parte opposta a qualsiasi sorgente non desiderata, ad esempio l’altoparlante.
  • Sistemate il microfono a non più di 15-30 cm (6-12 pollici) dalla sorgente sonora desiderata.
  • Usate sempre l’antivento in dotazione o l’antivento in metallo opzionale per tenere sotto controllo il rumore della respirazione.

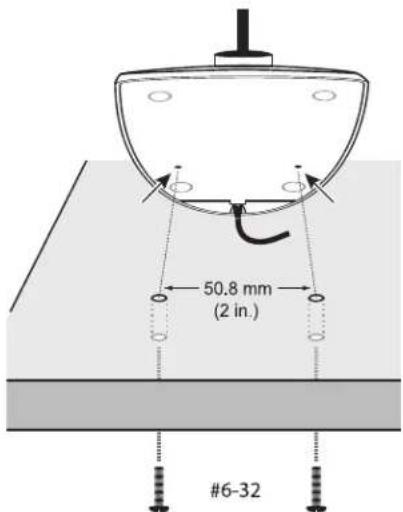

  • Se si terranno aperti quattro o più microfoni contemporaneamente, si consiglia l’uso di un mixer automatico, ad esempio Shure SCM810 o SCM410. Fissaggio ad una superficie Microfoni da tavolo R183 Omnidirezionale R184 Supercardioide R185 Cardioide 14Collegamento al mixer automatico Utilizzate queste impostazioni in caso di collega- mento del microfono ad un mixer automatico o altro dispositivo di silenziamento dell’audio e di comando del LED.

1. Collegate i terminali logici al mixer automatico.

Collegate l’ingresso LED all’uscita di porta per illuminare il LED quando è attivo quel canale.

2. Impostate l’interruttore DIP 3 su on. Ciò disat-

tiva il pulsante di silenziamento (il microfono trasferisce l’audio indipendentemente dallo sta- to del pulsante, premuto o non premuto).

3. Impostate l’interruttore DIP 1 per configurare

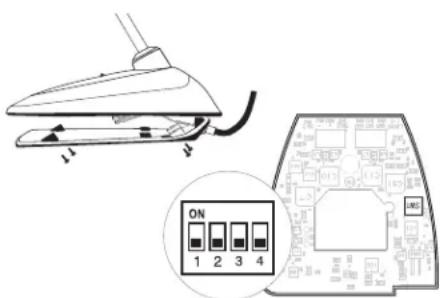

la modalità di invio della logica dell’USCITA INTERRUTTORE da parte del pulsante di silenziamento. Terminali logici Verde (MASSA LOGICA): si collega alla massa logica di un mixer automatico, commutatore o al- tra apparecchiatura. Arancione (INGRESSO LED): impostate l’inter- ruttore DIP 3 su on per usare l’INGRESSO LED. Il terminale assorbe 5 V c.c. e, se in cortocircuito alla MASSA LOGICA, il LED si accende. Bianco (USCITA INTERRUTTORE): fornisce logica TTL (0 V c.c. o 5 V c.c.) in risposta al pul- sante di silenziamento. Impostate l’interruttore DIP 1 in alto per l’azione momentanea o le due posizioni. Se si applica alimentazione virtuale, la logica si inizializza ad un livello alto (5 V c.c.). L’interruttore DIP 2 non ha alcun effetto sull’USCI- TA INTERRUTTORE. Interruttori DIP Usate gli interruttori DIP per configurare le impostazioni logiche e lo stato del pulsante di silenziamento. gli interruttori DIP vengono coperti in fabbrica con del nastro trasparente. Rimuovete il nastro per modificare le impostazioni degli interruttori. OFF (impostazi- one predefinita di fabbrica)

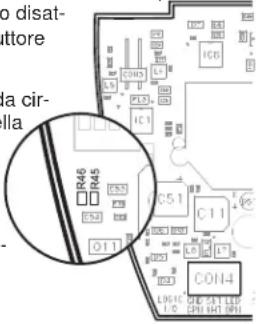

1 Momentaneo Attivazione/ disattivazione 2 Silenziamento medi- ante pressione Attivazione mediante pressione 3 Pulsante di silenzia- mento attivato, il LED si accende quando il microfono è attivo Disattivazione del pulsante di silenzia- mento (microfono sempre acceso), il terminale logico co- manda il LED 4 -- Modifica logica personalizzata Cambio dell’USCITA INTERRUTTORE in azione momentanea permanente Usate le modifiche indicate di seguito nelle situazioni in cui l’interfaccia logica in uso richiede la chiusura momentanea dell’USCITA INTERRUTTORE, ma desiderate che il pulsante di silenziamento attivi o disat- tivi il microfono (interruttore DIP 1 ON, 3 OFF).

1. Accedete alla scheda cir-

cuitale all’interno della base del microfono.

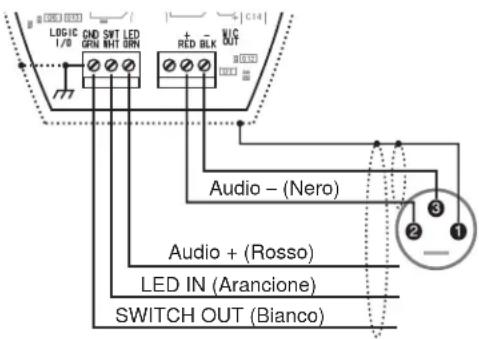

sistore in corris- pondenza di R45 e rimontatelo in corris- pondenza di R46. Configurazione del pulsante di silenziamento Usate gli interruttori DIP 1 e 2 per configurare il pulsante di silenziamento, come indicato di seguito. assicuratevi di impostare l’interruttore DIP 3 su off (impostazione predefinita di fabbrica) in modo che il pulsante di silenziamento comandi l’audio dal microfono. Funzione dell’interrut- tore Impostazione deg- li interruttori DIP Momentaneo: silenziamen- to mediante pressione (im- postazione di fabbrica). Momentaneo: attivazione mediante pressione Attivazione/disattivazione: (On mediante pressione/ Off mediante pressione): il microfono è attivo quando è acceso Attivazione/disattivazione: (On mediante pressione/ Off mediante pressione): il microfono è silenziato quando è acceso Momentaneo: pressi- one = 0 V c.c., rilas- cio = 5 V c.c. Attivazione/disattivazi- one: iniziale = 5 V c.c., pressione = 0 V c.c. Schema circuitale NOTA – la massa audio e la massa logica sono collegate elettricamente alla base del microfono. SWITCH OUT (Bianco) LED IN (Arancione) Audio + (Rosso) Audio – (Nero) 15102.1 mm(4 9/16 in.)50.8 mm(2 1/32 in.)161.9 mm(6 3/8 in.)MX412D: 355.4 mm (14 in.)MX418D: 501.7 mm (19

MX400D Dati tecnici Accessori opzionali Antivento sferico in schiuma poliuretanica A99WS Antivento di bloccaggio in metallo A412MWS Cavo logico personalizzato (specifica lunghezza) 95B2509 Accessori in dotazione Antivento in schiuma fissabile a scatto (1 in dotazione, 4 nel kit di ricambio) RK412WS Parti di ricambio Capsula omnidirezionale (nera) R183B Capsula supercardioide (nera) R184B Capsula cardioide (nera) R185B OMOLOGAZIONI Contrassegnabile con il marchio CE. Conforme alla direttiva europea sulla compatibilità elettro- magnetica 2004/108/CE. Conforme alle norme ar- monizzate EN55103-1:1996 ed EN55103-2:1996 per l’uso in ambienti domestici (E1) e industriali leggeri (E2). La dichiarazione di conformità può essere otte- nuta da: Rappresentante europeo autorizzato: Shure Europe GmbH Sede per Europa, Medio Oriente e Africa Approvazione EMEA Jakob-Dieffenbacher-Str.12 75031 Eppingen, Germany Phone: +49 7262 92 49 0 Fax: +49 7262 92 49 11 4 Email: info@shure.de Tipo A condensatore (polarizzazione a elettrete) Risposta in frequenza 50–17000 Hz Diagramma polare MX412D/C, MX418D/C: Cardioide MX412D/S, MX418D/S: Supercardioide Impedenza di uscita Valore nominale EIA di 180 Ω (valore effettivo 150 Ω) Uscita Attivo, bilanciato Sensibilità (a 1 kHz, tensione a circuito aperto) Cardioide: –34 dBV/Pa (21 mV) Supercardioide: –33 dBV/Pa (24 mV) 1 Pascal=94 dB di SPL Livello di pressione sonora (SPL) massimo (1 kHz a 1% THD, carico di 1 kΩ) Cardioide: 123dB Supercardioide: 122dB Rumore in uscita equivalente (ponderazione

Cardioide: 29 dB di SPL Supercardioide: 28 dB di SPL Rapporto segnale/rumore (riferito a 94 dB di SPL a 1 kHz) Cardioide: 65dB Supercardioide: 66dB Gamma dinamica (carico di 1 kΩ a 1 kHz) 94dB Reiezione di modo comune (10 Hz-100 kHz) 45 dB minimo Livello di limitazione (clipping) all’uscita del preamplificatore (1% di THD) –6 dBV (0,5 V) Polarità Una pressione sonora positiva sul diaframma produce una tensione positiva sul piedino 2 rispetto al piedino 3 del connettore XLR di uscita. Peso netto MX412D: 0,81 kg MX418D: 0,82 kg Peso Lordo MX412D: 1.63 kg (3.62 lbs) MX412D: 1.64 kg (3.64 lbs) Collegamenti logici Ingresso LED: Attivo basso (≤1,0 V), compatibile con TTL. Tensione massima assoluta: - 0,7 - 50

Uscita LOGICA: Attiva bassa (≤1,0 V), assor- bimento fino a 20 mA, compatibile con TTL. Tensione massima assoluta: -0,7 - 50 V (fino a 50 V con 3 kΩ). Attenuazione dell’interruttore di silenziamento –50 dB minimo Cavo Cavo da 3 m non scollegabile, con doppino audio schermato dotato di connettore XLR maschio a 3 piedini e tre conduttori senza terminazione per il comando logico Specifiche ambientali Temperatura di funzionamento: -18–57 °C Temperatura a magazzino: -29–74 °C Umidità relativa: 0–95% Alimentazione Alimentazione virtuale a 11–52 V c.c., 2,0 mA 16MX400D /C (R185) /S (R184) Shure Microflex
