Type de produit	Actionneur de 4 canaux 10 A KNX sur rail DIN
Marque	Gewiss
Modèle	GW90741
Dimensions (approx.)	72 x 90 x 58 mm (4 modules DIN)
Poids (approx.)	200 g
Alimentation	Par bus KNX, 29 Vcc SELV
Courant absorbé du bus	10 mA max
Nombre de canaux	4 canaux indépendants
Type de sortie	Relais avec contact NO libre de tension, 10 A max (cos φ=1)
Puissance max par canal (lampe incandescente 230 V)	1500 W
Puissance max par canal (halogène 230 V)	1500 W
Puissance max par canal (transformateur électronique)	600 VA
Puissance max par canal (fluorescente non compensée)	400 VA
Puissance max par canal (lampe basse consommation)	8 x 23 W
Puissance dissipée max	4 W
Fonctions principales	Commutation ON/OFF, temporisation (éclairage escalier), scénarios, commandes prioritaires, blocage, fonctions logiques (AND/OR/...), suivi d'objet
Commande locale	4 boutons-poussoirs frontaux, commutation cyclique ON/OFF
Indicateurs visuels	1 LED rouge de programmation, 4 LED vertes d'état de sortie
Configuration	Logiciel ETS (KNX)
Température de fonctionnement	-5 à +45 °C
Température de stockage	-25 à +70 °C
Humidité relative	Max 93 % (sans condensation)
Protection	IP20
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyer avec un chiffon sec.
Sécurité	Installation par personnel qualifié, respect des normes nationales et CEI 60364. Couper le réseau avant connexion.
Pièces détachées / réparabilité	Borne bus, bornes à vis et couvercle fournis. Aucune pièce détachée prévue. Remplacer l'appareil en cas de défaut.
Informations générales	Module électrique pour tableau de distribution, compatible KNX, certifié KNX/EIB, conforme directives basse tension et CEM.

FOIRE AUX QUESTIONS - GW90741 Gewiss

Quelle est la tension d'alimentation du GW90741 ?

L'appareil est alimenté par le bus KNX en 29 Vcc SELV. Il ne nécessite pas d'alimentation secteur externe.

Combien de canaux possède l'actionneur ?

Il dispose de 4 canaux indépendants, chacun pouvant commander une charge jusqu'à 10 A (contact NO).

Puis-je utiliser ce module pour des lampes LED ?

Oui, mais pour les lampes LED et autres charges non listées, il est recommandé d'utiliser un relais d'appui pour éviter les surintensités.

Comment configurer l'actionneur ?

La configuration se fait via le logiciel ETS (Engineering Tool Software) de KNX. Vous pouvez paramétrer les fonctions de commutation, temporisation, scénarios, etc.

Quelle est la fonction des boutons-poussoirs frontaux ?

Chaque bouton permet une commutation locale cyclique ON/OFF du relais correspondant. Le comportement peut être modifié via ETS.

Le module supporte-t-il les commandes prioritaires ?

Oui, il gère des commandes prioritaires pour forcer l'état d'une sortie. Les commandes locales sont désactivées tant que la priorité est active.

Comment installer le module sur un rail DIN ?

Insérez l'accroche supérieure sur le rail DIN, puis basculez le module vers le bas jusqu'à ce qu'il s'enclenche. Utilisez la languette de fixation pour le bloquer.

Quelle est la longueur maximale du bus KNX ?

La distance entre l'actionneur et l'alimentation KNX ne doit pas dépasser 350 m, et entre l'actionneur et le dispositif le plus éloigné, 700 m.

Que faire si une LED ne s'allume pas ?

Vérifiez que le bus KNX est alimenté et que la configuration ETS est correcte. Si le problème persiste, le module pourrait être défectueux.

Le module nécessite-t-il un entretien particulier ?

Non, il ne nécessite aucun entretien. Pour le nettoyer, utilisez un chiffon sec.

MODE D'EMPLOI GW90741 Gewiss

DONNEES TECHNIQUES 28

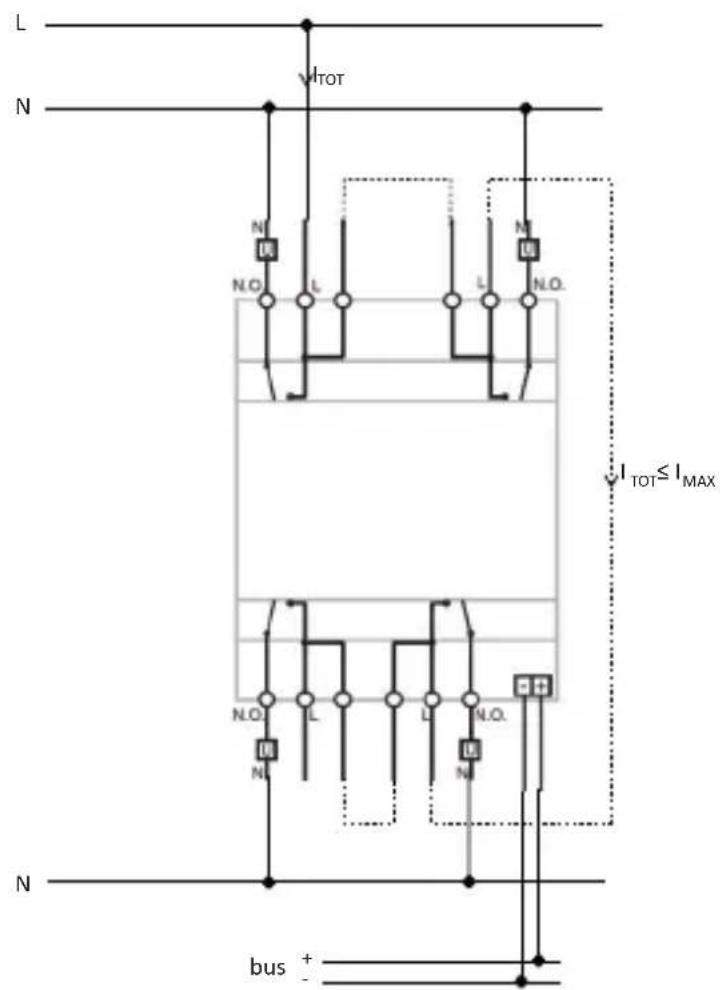

Si l'on utilise les bornes doubles pour l'entrée et sortie de la phase (L), vérifier que le courant total circulant ( I_TOT ) ne dépasse pas le courant max ( I_MAX ) indiqué à la section « Données techniques » du feuillet d'instructions.

Attention ! La sécurité de cet appareil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les lire attentivement et de les conserver en lieu sûr.

Les produits de la série Chorus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénétration d'eau n'est nécessaire.

Ils doivent être installés en conformité avec les exigences relatives aux appareils à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de Gewiss est prêt à fournir des explications complètes et des données techniques sur demande.

Contenu de la confection

n.1 Actionneur de 4 canaux 10 A KNX - sur rail DIN

n.1 Borne bus

n. 4 Bornes à vis

n.1 Couvercle à vis

n.1 Manuel d'installation et d'utilisation

DESCRIPTION GÉNÉRALE

En résumé

L'actionneur de 4 canaux 10 A KNX - sur rail DIN permet d'activer/désactiver indépendamment jusqu'à 4 charges électriques différentes à travers 4 relais de 10 A munis chacun de 1 contact de sortie NO. La commande de commutation du relais peut provenir de dispositifs de commande ou de capteurs du système de Building Automation, à travers le bus KNX, ou bien être générée localement par les boutons-poussoirs frontaux. L'actionneur est alimenté par la ligne bus et il est muni de 4 voyants frontaux verts de signalisation de l'état des sorties. Le dispositif envoie, sur le bus, des informations relatives à l'état du relais (ON = contact fermé, OFF = contact ouvert) à l'allumage, à la réception d'une commande et en cas de commande par un bouton-poussoir local. Chaque canal de sortie de l'actionneur peut être configuré indépendamment et permet la commande ON/OFF des charges commandées, l'exécution de commandes temporisées, la gestion de scénarios et l'exécution de commandes prioritaires pour forcer l'état de la sortie. Les modalités de fonctionnement sont exploitables simultanément à travers la communication d'objets distincts.

Ainsi, le dispositif peut-il, par exemple, allumer et éteindre une lumière ou bien l'allumer et l'éteindre automatiquement après qu'un temps préfixé se soit écoulé, simplement en fonction de la commande reçue.

Le module est monté sur rail DIN à l'intérieur de tableaux électriques ou de boîtes de dérivation.

DESCRIPTION GÉNÉRALE

Fonctions

L'actionneur est configuré à l'aide du logiciel ETS afin de réaliser les fonctions listées ci-dessous.

Commutation :

• paramétrisation du comportement des sorties (NO/NF)
• temporisation des lumières des escaliers avec possibilité de paramétrer la durée de la temporisation par bus
• temporisation des lumières des escaliers avec fonction de préavis à la coupure
• retard à l'activation/désactivation
• clignotement

Scénarios :

• mémorisation et activation de 8 scénarios (valeur 0-63) pour chaque sortie
• habilitation/déshabilitation de la mémorisation des scénarios par bus

Commandes prioritaires :

- paramétrisation de la valeur du relais de sortie au terme du forçage

Commande de blocage :

- paramétrisation de la valeur de l'objet de blocage et valeur du relais de sortie à la fin du blocage

Fonctions de sécurité :

- suivi périodique de l'objet en entrée

Fonctions logiques :

- opération logique AND/NAND/OR/NOR avec objet de commande (commutation, commutation temporisée, commutation retardée, clignotement) et résultat de l'opération logique

- utilisation du résultat de l'opération logique pour l'habilitation de l'objet de commande (commutation, commutation temporisée, commutation retardée, clignotement, scénario)

- opérations logiques AND / NAND / OR / NOR / XOR / XNOR jusqu'à 4 entrées logiques

État de la sortie :

- envoi sur bus réglable

Autres fonctions :

• paramétrisation du comportement de la sortie à la coupure/restauration de la tension sur le bus
• paramétrisation du comportement des boutons-poussoirs de commande locale

INSTALLATION

ATTENTION : l'installation du dispositif doit uniquement être réalisée par un personnel qualifié, en suivant la réglementation en vigueur et les lignes directrices relatives aux installations KNX

Consignes d'installation KNX

1. La longueur de la ligne bus entr el'actionneur et l'alimentation ne dot pas dépasser 350 mètres
2. La longueur de la lignebus entre l'actionneur et le disposit f KNX le plus élégné ne doit pas dépasser 700 mètres.
3. Pour éviter lessignaux et les sur tensions invdontaires, nepas créer de d'ircuts en boucle.
4. Maintenir une distance d'au moins 4m m entre les câles isolés individu élement de la ligne bu set ceux de la ligne éledrique (figure C).
5. Ne pas détériorer le conducteur decontinuité électrique du blindage (figure D).

ATTENTION : les câbles de signal du bus non utilisés et le conducteur de continuité électriquene doivent jamais toucher des éléments sous tension ou le conducteur de terre !

Montage sur rail DIN

Monter l'ad onreur de 4 canaux sur rail DINde 3 5mm de la manière suivante figure E) :

1. Insérer l'acro chage sup éie ur du dispositifsur le rail DIN.
2. Tourner le ds postf et le bloquer sur le rail DIN en agissant sur la languette de fixation.

Connexions électriques

ATTENTION : couper la tension de réseau avant de connecter le dispositif au réseau électrique !

La figure B indique le schéma des connexions électriques.

1. Connecter le fil rouge du câble bus à la borne rouge (+) du terminal et le fil noir à la borne noire (-). On pourra raccorder, au terminal bus, jusqu'à 4 lignes bus (fils de même couleur sur la même borne) (figure F).
2. Isoler le blindage, le conducteur de continuité électrique et les fils blancs et jaunes restants du câble bus (si l'on utilise un câble bus à 4 conducteurs) qui ne s'avèrent pas nécessaires (figure D).
3. Insérer la borne bus dans les broches du dispositif. Le sens d'insertion est déterminé par les guides de fixation. Isoler la borne bus à l'aide du couvercle, à fixer au dispositif à l'aide de sa vis.
   Le couvercle garantit la séparation minimale de 4mm entre les câbles de puissance et les câbles bus (figure G).
4. Raccorder les charges aux bornes à vis fournies, en s'assurant de ne pas dépasser les limites de courant spécifiées dans les Données techniques. Insérer les bornes dans les connecteurs de sortie de l'actionneur, en vérifiant bien leur insertion (figure H).

Utilisation du bouton-poussoir de commande locale

Les boutons-poussoirs de commande locale (figure A) permettent de réaliser la commutation cyclique ON/OFF, en inversant l'état du relais à chaque pression (réglage par défaut).

Si une commande prioritaire est active, les commandes locales ne sont pas exécutées. On pourra configurer le comportement du bouton-poussoir de commande locale via ETS.

ATTENTION : les boutons-poussoirs de commande locale ne fonctionnent qu'en présence de la tension du BUS.

Entretien

Le dispositif n'exige aucun entretien. Pour le nettoyage, employer un chiffon sec.

Le dispositif doit être configuré avec le logiciel ETS.

Le Manuel Technique contient des informations détaillées sur les paramètres de configuration et sur leurs valeurs.

DONNÉES TECHNIQUES

Communication	Bus KNX
Alimentation	Par bus KNX, 29 V cc SELV
Câble bus	KNX TP1
Absorption du courant par le bus	10 mA max
Eléments de commande	1 touche miniature de programmation
	4 boutons de commande locale des relais
Eléments de visualisation	1 LED rouge de programmation
	4 LED vertes de signalisation de l’état de sortie
Eléments d’actionnement	4 relais avec contact NO libre de tension
Courant max de commutation	10A (cosφ=1)
Puissance max. par typologie de charge	Lampes à incandescence (230Vac): 1500W
	Lampes halogènes (230Vac): 1500W
	Charges contrôlées par transformateur électronique: 600VA
	Charges fluorescentes non compensées: 400VA
	Lampes à basse consommation (fluorescentes compactes): 8x23W
	Pour les lampes fluorescentes compensées et pour toutes les charges non indiquées, il est
	recommandé d’utiliser un relais d’appui
Puissance maximale dissipée:	4W
Milieu d’utilisation	A l’intérieur, lieux secs
Température de fonctionnement	-5 ÷ +45 °C
Température de stockage	-25 ÷ +70 °C
Humidité relative	Max. 93% (sans condensation)
Connexion au bus	Borne à fiche, 2 pin ∅ 1 mm
Connexions électriques	Bornes extractibles à vis, section max. câbles: 4 mm ^2
Degré de protection	IP20
Dimension	4 modules DIN
Normes de référence	Directive basse tension 2006/95/CE
	Directive compatibilité électromagnétique
	2004/108/CE
	EN50428, EN50090-2-2
Certifications	KNX/EIB
