Produkttyp	4-Kanal-Aktor 10 A KNX für Hutschiene
Marke	Gewiss
Modell	GW90741
Abmessungen (ca.)	72 x 90 x 58 mm (4 DIN-Module)
Gewicht (ca.)	200 g
Spannungsversorgung	Über KNX-Bus, 29 V DC SELV
Busstromaufnahme	10 mA max.
Anzahl Kanäle	4 unabhängige Kanäle
Ausgangstyp	Relais mit potentialfreiem Schließer, 10 A max. (cos φ=1)
Max. Leistung pro Kanal (Glühlampe 230 V)	1500 W
Max. Leistung pro Kanal (Halogenglühlampe 230 V)	1500 W
Max. Leistung pro Kanal (elektronischer Trafo)	600 VA
Max. Leistung pro Kanal (unkompensierte Leuchtstofflampe)	400 VA
Max. Leistung pro Kanal (Energiesparlampe)	8 x 23 W
Max. Verlustleistung	4 W
Hauptfunktionen	Ein-/Ausschalten, Verzögerung (Treppenhauslicht), Szenen, Prioritätssteuerung, Sperren, Logikfunktionen (UND/ODER/...), Objektnachführung
Lokale Bedienung	4 Fronttaster, zyklisches Ein-/Ausschalten
Optische Anzeigen	1 rote Programmier-LED, 4 grüne Status-LEDs für Ausgänge
Konfiguration	ETS-Software (KNX)
Betriebstemperatur	-5 bis +45 °C
Lagertemperatur	-25 bis +70 °C
Relative Luftfeuchtigkeit	Max. 93 % (ohne Kondensation)
Schutzart	IP20
Wartung und Reinigung	Keine Wartung erforderlich. Mit einem trockenen Tuch reinigen.
Sicherheit	Installation durch qualifiziertes Personal, Einhaltung nationaler Normen und IEC 60364. Netz vor Anschluss abschalten.
Ersatzteile / Reparierbarkeit	Busklemme, Schraubklemmen und Abdeckung im Lieferumfang. Keine Ersatzteile vorgesehen. Bei Defekt Gerät ersetzen.
Allgemeine Informationen	Elektronisches Modul für Verteiler, KNX-kompatibel, KNX/EIB zertifiziert, konform mit Niederspannungs- und EMV-Richtlinien.

Häufig gestellte Fragen - GW90741 Gewiss

Wie hoch ist die Versorgungsspannung des GW90741?

Das Gerät wird über den KNX-Bus mit 29 V DC SELV versorgt. Es benötigt keine externe Netzversorgung.

Wie viele Kanäle hat der Aktor?

Er verfügt über 4 unabhängige Kanäle, jeder kann eine Last bis zu 10 A (Schließer) schalten.

Kann ich dieses Modul für LED-Lampen verwenden?

Ja, aber für LED-Lampen und andere nicht aufgeführte Lasten wird die Verwendung eines Lastrelais empfohlen, um Überströme zu vermeiden.

Wie wird der Aktor konfiguriert?

Die Konfiguration erfolgt über die ETS-Software (Engineering Tool Software) von KNX. Sie können Schaltfunktionen, Verzögerungen, Szenen usw. einstellen.

Welche Funktion haben die Fronttaster?

Jeder Taster ermöglicht eine zyklische lokale Schaltung EIN/AUS des entsprechenden Relais. Das Verhalten kann über ETS geändert werden.

Unterstützt das Modul Prioritätsbefehle?

Ja, es verwaltet Prioritätsbefehle, um den Zustand eines Ausgangs zu erzwingen. Lokale Befehle sind deaktiviert, solange die Priorität aktiv ist.

Wie wird das Modul auf einer Hutschiene installiert?

Setzen Sie die obere Verriegelung auf die Hutschiene und schwenken Sie das Modul nach unten, bis es einrastet. Verwenden Sie die Fixierlasche zur Arretierung.

Wie lang darf der KNX-Bus maximal sein?

Der Abstand zwischen Aktor und KNX-Spannungsversorgung darf 350 m nicht überschreiten, und zwischen Aktor und dem entferntesten Gerät 700 m.

Was tun, wenn eine LED nicht leuchtet?

Überprüfen Sie, ob der KNX-Bus mit Spannung versorgt ist und die ETS-Konfiguration korrekt ist. Wenn das Problem weiterhin besteht, könnte das Modul defekt sein.

Benötigt das Modul eine besondere Wartung?

Nein, es ist wartungsfrei. Zur Reinigung verwenden Sie ein trockenes Tuch.

BEDIENUNGSANLEITUNG GW90741 Gewiss

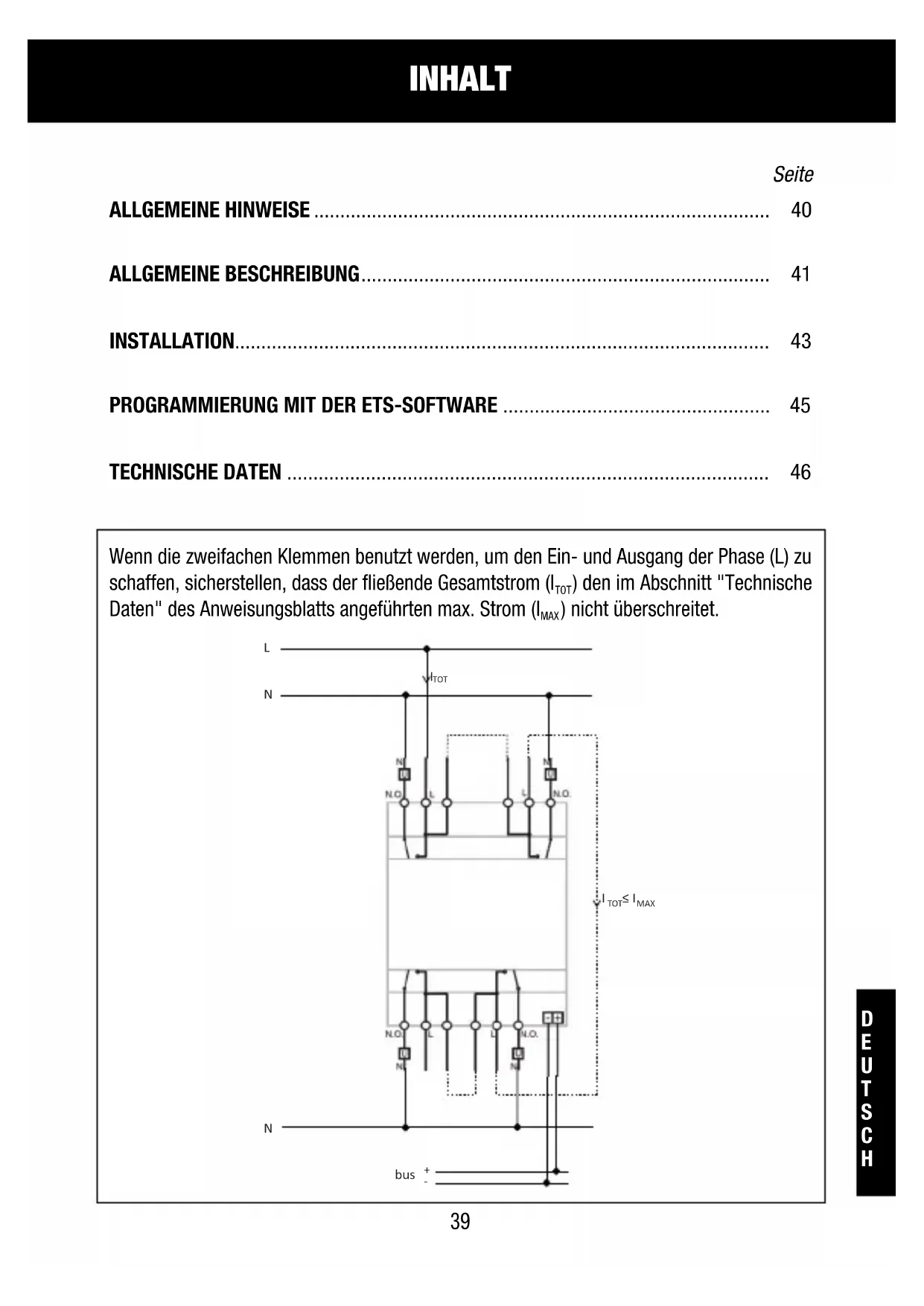

Seite ALLGEMEINE HINWEISE 40

ALLGEMEINE BESCHREIBUNG 41

INSTALLATION.... 43

PROGRAMMIERUNG MIT DER ETS-SOFTWARE 45

TECHNISCHE DATEN 46

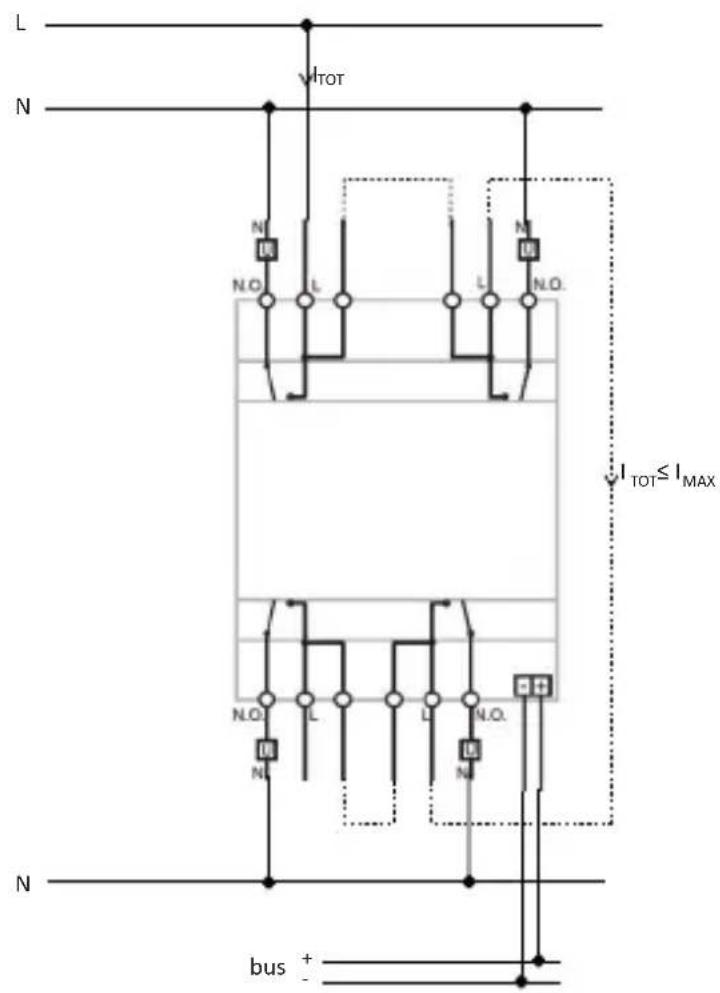

Wenn die zweifachen Klemmen benutzt werden, um den Ein- und Ausgang der Phase (L) zu schaffen, sicherstellen, dass der fließende Gesamtstrom ( I_TOT ) den im Abschnitt "Technische Daten" des Anweisungsblatts angeführten max. Strom ( I_MAX ) nicht überschreitet.

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden.

Diese Unterlagen sorgfältig durchlesen und sicher aufbewahren.

Die Produkte der Baureihe Chorus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten.

Für genauere Informationen und technische Daten wenden Sie sich bitte an den Vertrieb von Gewiss.

Packungsinhalt

1 St. 4-Kanal-Schaltgeber 10 A KNX - für DIN-Schiene
1 St. Busklemme
4 St. Schraubklemmen
1 St. Kappe mit Schraube
1 St. Installations- und Betriebshandbuch

Kurzbeschreibung

Der 4-Kanal-Schaltgeber 10 A KNX – für DIN-Schiene gestattet die unabhängige Aktivierung/Deaktivierung von bis zu verschiedenen elektrischen Lasten über 4 Relais mit 10 A mit jeweils 1 Ausgangskontakt (Schließer). Der Umschaltbefehl des Relais kann von Steuergeräten oder Sensoren des Gebäudeautomationssystems über den KNX-Bus eingehen oder lokal mit den frontseitigen Tastern erzeugt werden.

Der Schaltgeber wird über die Busleitung gespeist und verfügt über 4 grüne Leds auf der Frontseite für die Statusanzeige der Ausgänge. Das Gerät sendet bei der Einschaltung, beim Empfang eines Befehls und bei Steuerung über den lokalen Taster Informationen zum Relaisstatus (ON = Kontakt geschlossen, OFF= Kontakt geöffnet) über den Bus. Jeder Ausgangskanal des Schaltgebers kann unabhängig konfiguriert werden und gestattet die ON/OFF-Steuerung der gesteuerten Lasten, die Ausführung von zeitgeschalteten Befehlen, die Verwaltung von Lichtszenarien und die Ausführung von prioritären Befehlen für die Erzwingung des Ausgangsstatus. Die Betriebsfunktionen können über unterschiedliche Kommunikationsobjekte gleichzeitig genutzt werden. Das bedeutet zum Beispiel, dass das Gerät einfach je nach empfangenem Befehl ein Licht ein- und ausschalten oder dieses einschalten und nach Ablauf einer bestimmten eingestellten Zeit automatisch ausschalten kann.

Das Modul wird an DIN-Schienen, in Schaltkästen oder Abzweiggkästen montiert.

ALLGEMEINE BESCHREIBUNG

Funktionen

Der Schaltgeber wird mit der Software ETS konfiguriert, um die in der Folge aufgelisteten Funktionen zu erstellen.

Umschaltung:

• Parametrierung des Verhaltens der Ausgänge (Schließer/Öffner)
• Zeitschaltung Treppenlicht mit Einstellungsmöglichkeit der Dauer der Zeitschaltung über Bus
• Zeitschaltung Treppenlicht mit Funktion Abschaltvorwarnung
• Verzögerung bei Aktivierung/Deaktivierung
• Blinken

Lichtszenarien:

• 8 Speicherung und Aktivierung von Lichtszenarien (Wert 0-63) pro Ausgang
• Aktivierung/Deaktivierung der Speicherung von Lichtszenarien über Bus

Proiritäre Befehle:

- Parametrierung des Werts des Ausgangsrelais nach Ende der Erzwingung

Sperrbefehl:

- Einstellung des Werts des Sperrobjekts und des Werts des Ausgangsrelais nach Ende der Sperre

Sicherheitsfunktionen:

- regelmäßige Überwachung des Eingangsobjekts

Logische Funktionen:

• Logische Operationen AND/NAND/OR/NOR mit Befehlsobjekt (Umschaltung, zeitgeschaltete Umschaltung, verzögerte Umschaltung, Blinken) und Ergebnis der logischen Operation
• Nutzung des Ergebnisses der logischen Operation für die Aktivierung des Befehlsobjekts (Umschaltung, zeitgeschaltete Umschaltung, verzögerte Umschaltung, Blinken, Lichtszenario)
• logische Operationen AND/NAND/OR/NOR/XOR/XNOR bis zu 4 logische Eingänge

Ausgangsstatus:

- Senden über Bus parametrierbar

Weitere Funktionen:

• Einstellung des Verhaltens des Ausgangs bei Ausfall/Wiederherstellung der Busspannung per Parameter
• Parametrierung des Verhaltens der lokalen Steuertaster

INSTALLATION

ACHTUNG: Die Installation des Geräts darf ausschließlich durch qualifiziertes Fachpersonal unter Beachtung der geltenden Bestimmungen un dder Richtlinien für KN X Installationen durchgeführt werden.

Hinweise für die KNX-Installation

1. Die Länge der Busleitung zwischen Schaltgeber und Netzgerät dar f 350 Meter nicht überschreiten.
2. Die Länge der Busleitung zwischen Schaltgeber und dem am weitesten entfernten KNX-Gerätdarf 700 Meter nicht überschreiten.
3. Um ungewolte Signale und Überspannungen zu vermeiden Schleferbildungen unterlassen.
4. Ein abstand von mindestens 4 mm zwischen den einzeln isolierten Kabel der Busleitung und denen der Stromleitung einhalten (Abbildung C).
5. Den Schirnbeid raht nicht beschädgen (Abbildung D).

A CHTUNG: Dienichtbenutzten Bus-Signal kabel und der Beidrahtdürfen niema is unter Spannung stehen de Elemente oder den Erdungsleiter berühren!

Montage an DIN-Schiene

De n4 -Kanal -Schatgeber auf folgende Weise an der 35mm-DIN-Schie ne montieren (Abbildung E):

1. Die obere Ei marst befestigung des Geräts in die DIN-S chiene einsetzen.
2. Das Gerät drehen und es durch Einwirken auf die Befestigungssche an der DIN-Schien e befestigen.

Elektrische Anschlüsse

ACHTUNG: Die Netzspannung unterbrechen, bevor das Gerät an das Stromnetz angeschlossen wird!

Die Abbildung B zeigt den elektrischen Anschlussplan.

1. Den roten Leiter des Buskabels an die rote Klemme (+) des Verteilers und den schwarzen Draht an die schwarze Klemme (-) anschließen. Am Busverteiler können bis zu 4 Busleitungen angeschlossen werden (Leiter derselben Farbe an der gleichen Klemme) (Abbildung F).

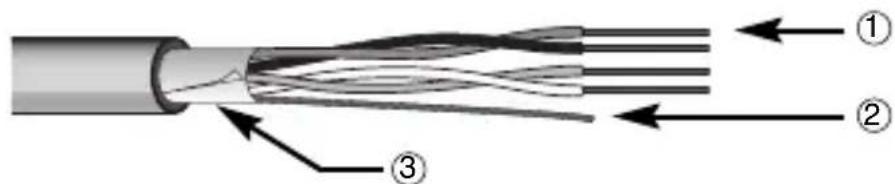

2. Den Schirm, den Beidraht und die restlichen, nicht benötigten, weißen und gelben Leiter des Buskabels (falls ein Buskabel mit 4 Leitern benutzt wird) abisolieren (Abbildung D).
3. Die Busklemme in die vorgesehenen Füße des Geräts einsetzen. Die korrekte Einsatzrichtung wird durch die Befestigungsschienen bestimmt. Die Busklemme mit der vorgesehenen Kappe isolieren, die mit ihrer Schraube am Gerät befestigt werden muss. Die Kappe gewährleistet die Mindestisolierung von 4mm zwischen den Stromkabeln und den Buskabeln (Abbildung G).
4. Die Lasten an den vorgesehenen, mitgelieferten Schraubklemmen anschließen und dabei sicherstellen, dass die in den Technischen Daten angegebenen Stromgrenzen nicht überschritten werden. Die Klemmen in die Ausgangsverbinder des Schaltgebers einsetzen, und dabei darauf achten, dass sie korrekt eingesetzt werden (Abbildung H).

Benutzung des lokalen Steuertasters

Die lokalen Steuertaster (Abbildung A) gestatten eine zyklische ON/OFF-Umschaltung, indem der Relaisstatus bei jeder Betätigung umgekehrt wird (Standardeinstellung). Falls ein prioritärer Befehl aktiv ist, werden die lokalen Befehle nicht ausgeführt. Das Verhalten des lokalen Steuertasters kann per ETS konfiguriert werden

ACHTUNG: Die lokalen Steuertaster funktionieren nur, wenn die BUS-Spannung vorhanden ist.

Wartung

Das Gerät bedarf keiner Wartung. Für eine eventuelle Reinigung einen trockenen Lappen benutzen.

PROGRAMMIERUNG MIT SOFTWARE ETS

Das Gerät muss mit der Software ETS konfiguriert werden.

Genauere Informationen zu den Konfigurationsparametern und ihren Werten befinden sich im Technischen Handbuch.

TECHNISCHE DATEN

Kommunikation	KNX-Bus
Versorgung	Über KNX-Bus, 29 V DC SELV
Buskabel	KNX TP1
Stromaufnahme vom Bus	10 mA max
Steuerelemente	1 Miniaturprogrammiertaste4 lokale Relaissteuertaster
Anzeigeelemente	1 rote Programmierled4 Grüne Leds zur Statusanzeige des Ausgangs
Schaltelemente	4 Relais mit spannungsfreiem Schließerkontakt
Max. Schaltstrom	10A (cosφ=1)
Max. Leistung für Lastart	Glühlampen (230VAC): 1500WHalogenlampen (230VAC): 1500Wdurch elektronische Transformatoren gesteuerteLasten: 600VANicht kompensierte Leuchtstofflasten: 400VAEnergiesparlampen (kompakte Leuchtstofflampen): 8x23WFür Leuchtstofflampen mit Blindstromkompensation und alle nicht angegebenen Lasten wird der Einsatz eines Stützrelais empfohlen
Maximale Verlustleistung	4W
Einsatzumgebung	trockene Innenräume
Betriebstemperatur	-5 ÷ +45 °C
Lagertemperatur	-25 ÷ +70 °C
Relative Feuchte	Max 93% (nicht kondensierend)
Busanschluss	Schnelleinrastende Klemme, 2 Pins ∅ 1 mm
Elektrische Anschlüsse	Herausziehbare Schraubklemmen, max.Kabelquerschnitt: 4 mm^2
Schutzart	IP20
Abmessungen	4 DIN-Teilungseinheiten
Normenbezüge	Niederspannungsrichtlinie 2006/95/EGRichtlinie zur elektromagnetischen Verträglichkeit2004/108/EG, EN50428, EN50090-2-2
Zertifizierungen	KNX/EIB
