MANUALE UTENTE GW90741 Gewiss

Attuatore 4 canali 10 A KNX - da guida DIN

KNX 4-channel 10 A actuator - DIN rail mounting Actionneur de 4 canaux 10 A KNX - sur rail DIN Accionador de 4 canales 10 A KNX - para carril DIN 4-Kanal Schaltgeber 10 A KNX - für DIN-Schiene

Gewiss GW90741 - Attuatore 4 canali 10 A KNX - da guida DIN - 1

Gewiss GW90741 - Attuatore 4 canali 10 A KNX - da guida DIN - 2

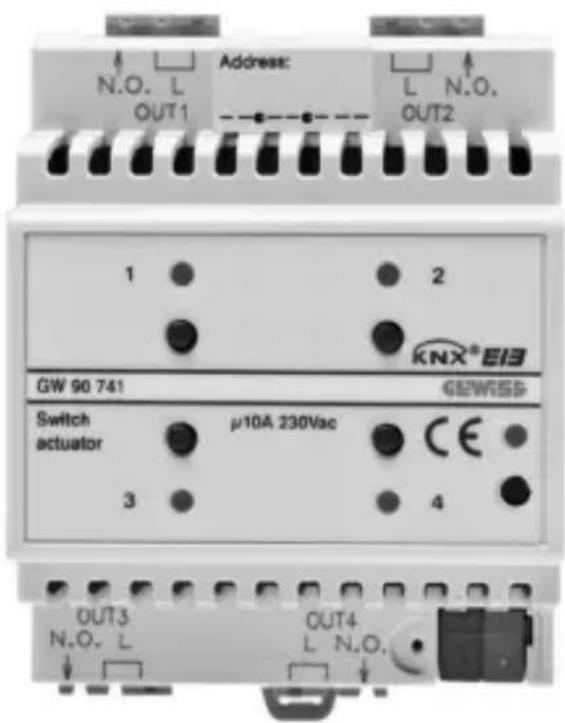

text_image N.O. L OUT1 Address: L N.O. OUT2 1 2 KNX® E13 GW 90 741 GEWRSP Switch actuator μ10A 230Vac 3 4 OUT3 N.O. L OUT4 L N.O.

GW 90 741

Gewiss GW90741 - Attuatore 4 canali 10 A KNX - da guida DIN - 3

pag. AVVERTENZE GENERALI.... 4

DESCRIZIONE GENERALE 5

INSTALLAZIONE.... 7

PROGRAMMAZIONE CON SOFTWARE ETS 9

DATI TECNICI.... 10

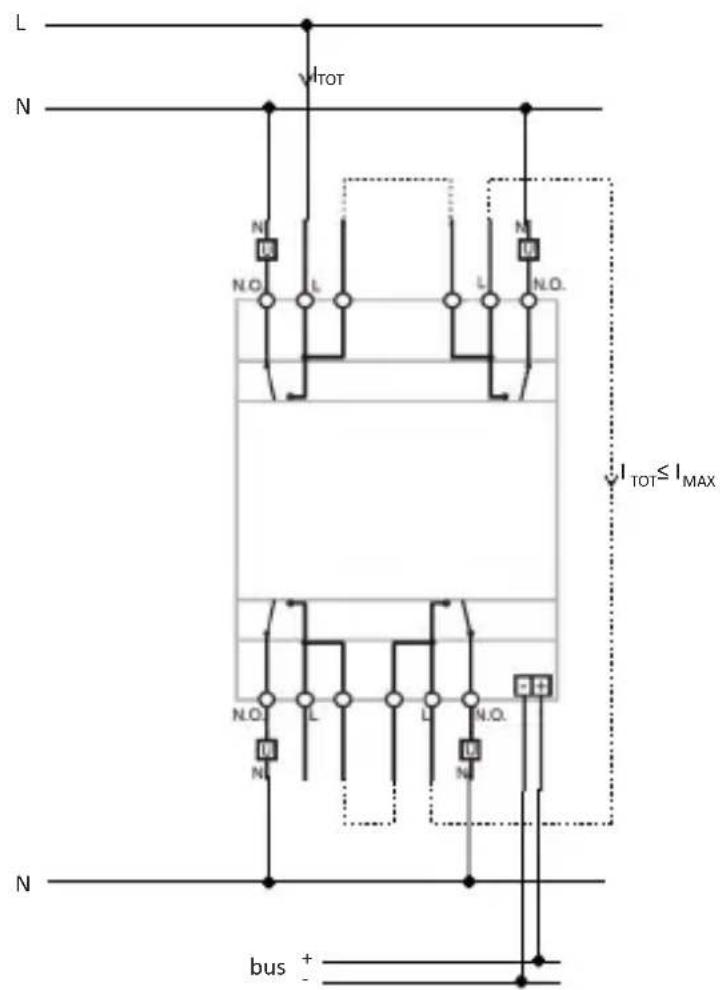

Se si utilizzano i doppi morsetti per effettuare l'entra ed esci della fase (L), verificare che la corrente totale circolante (I TOT ) non superi la corrente max (I MAX ) indicata nella sezione "Dati tecnici" del foglio istruzioni.

Gewiss GW90741 - Attuatore 4 canali 10 A KNX - da guida DIN - 4

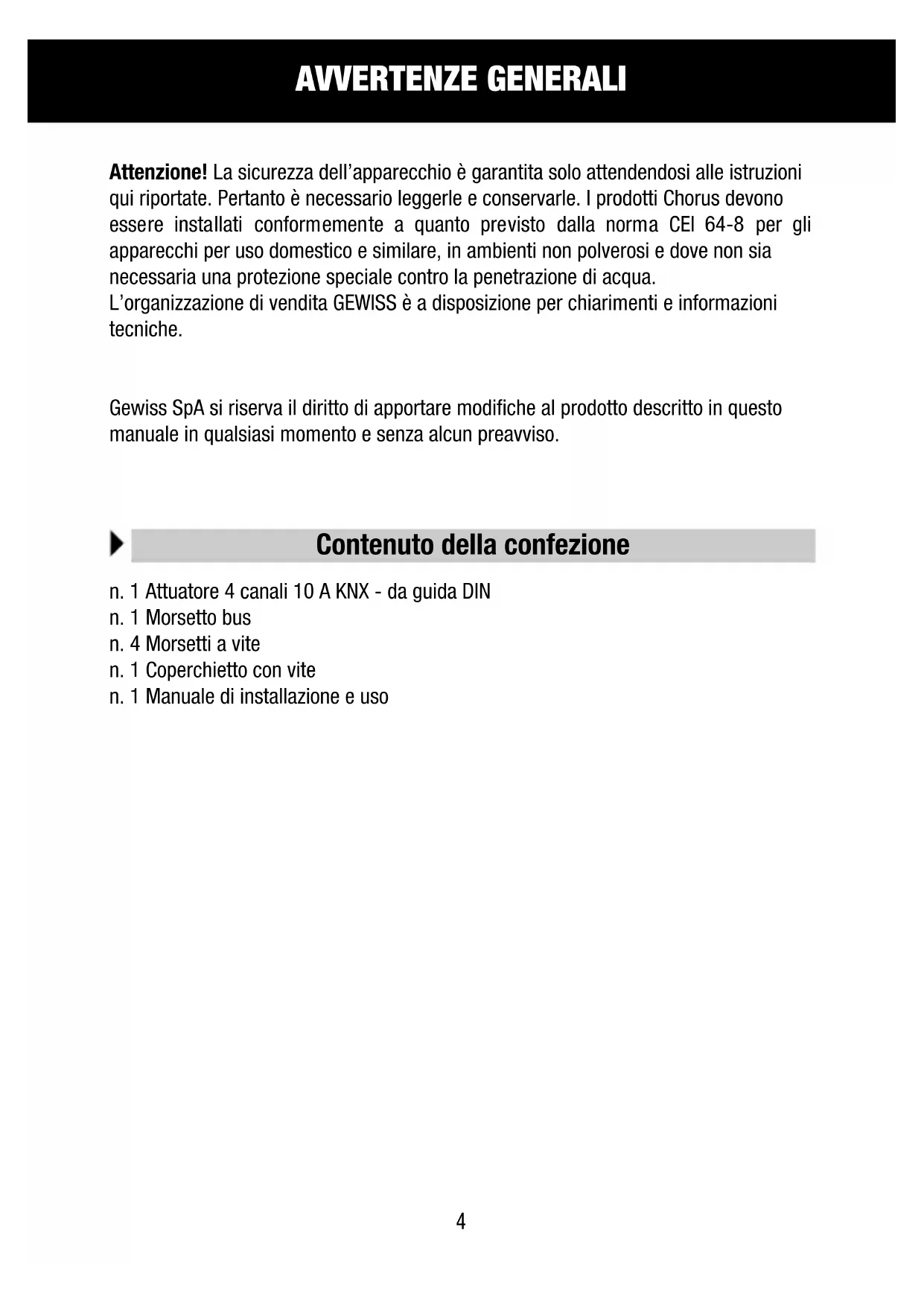

Attenzione! La sicurezza dell'apparecchio è garantita solo attendendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle. I prodotti Chorus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi e dove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche.

Gewiss SpA si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso.

Contenuto della confezione

n. 1 Attuatore 4 canali 10 A KNX - da guida DIN
n. 1 Morsetto bus
n. 4 Morsetti a vite
n. 1 Coperchietto con vite
n. 1 Manuale di installazione e uso

In breve

L'Attuatore 4 canali 10 A KNX – da guida DIN permette di attivare/disattivare indipendentemente fino a 4 diversi carichi elettrici attraverso 4 relè da 10 A provvisti di 1 contatto di uscita NA ciascuno. Il comando di commutazione del relè può giungere da dispositivi di comando o sensori del sistema di Building Automation, tramite il bus KNX, oppure essere generato localmente mediante i pulsanti frontali.

L'attuatore è alimentato dalla linea bus ed è dotato di 4 LED frontali verdi per la segnalazione di stato delle uscite. Il dispositivo invia sul bus informazioni sullo stato del relè (ON = contatto chiuso, OFF = contatto aperto) all'accensione, alla ricezione di un comando ed in caso di comando da pulsante locale.

Ogni canale di uscita dell'attuatore può essere configurato in modo indipendente e permette il comando ON/OFF dei carichi comandati, l'esecuzione di comandi temporizzati, la gestione di scenari e l'esecuzione di comandi prioritari per la forzatura dello stato dell'uscita. Le modalità di funzionamento sono fruibili contemporaneamente attraverso oggetti di comunicazione distinti.

Ciò significa, ad esempio, che il dispositivo può accendere e spegnere una luce, oppure accenderla e spegnerla automaticamente dopo che è trascorso un certo tempo prefissato, semplicemente in funzione del comando ricevuto.

Il modulo viene montato su guida DIN, all'interno di quadri elettrici o scatole di derivazione.

Funzioni

L'attuatore viene configurato con il software ETS per realizzare le funzioni elencate qui di seguito.

Commutazione:

  • parametrizzazione comportamento uscite (NA/NC)
  • temporizzazione luci scale con possibilità di impostare la durata della temporizzazione via bus
  • temporizzazione luci scale con funzione di preavviso allo spegnimento
  • ritardo all'attivazione/disattivazione
  • lampeggio

Scenari:

  • memorizzazione ed attivazione di 8 scenari (valore 0-63) per ogni uscita
  • abilitazione/disabilitazione memorizzazione scenari da bus

Comandi prioritari:

- parametrizzazione del valore relè di uscita al termine della forzatura

Comando di blocco:

- parametrizzazione valore oggetto di blocco e valore relè di uscita alla fine del blocco

Funzioni di sicurezza:

- monitoraggio periodico oggetto di ingresso

Funzioni logiche:

  • operazione logica AND/NAND/OR/NOR con oggetto di comando (commutazione, commutazione temporizzata, commutazione ritardata, lampeggio) e risultato operazione logica
  • utilizzo del risultato dell'operazione logica per abilitazione oggetto di comando (commutazione, commutazione temporizzata, commutazione ritardata, lampeggio, scenario)
  • operazioni logiche AND/NAND/OR/NOR/XOR/XNOR fino a 4 ingressi logici

Stato uscita:

- invio su bus parametrizzabile

Altre funzioni:

  • parametrizzazione comportamento uscita alla caduta/ripristino tensione su bus
  • parametrizzazione comportamento pulsanti di comando locale

INSTALLAZIONE

Gewiss GW90741 - INSTALLAZIONE - 1

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguendo la normativa vigente e le linee guida per le installazioni KN X.

Avvertenze per l'installazione KNX

  1. La lunghezza dellaline a bus tral'attuatore e l'alimentatore non deve superare i350 metri
  2. La lunghezza dellalinea bus tral'attuatore e il più lontano dispositivo KNXn on deve superare i 700 metri.
  3. Perevita segna le sov atensioni non voluti, non dar vita a circuiti ad a relio.
  4. Mantenere una distanza d'almeno 4 mm tra icavisingolarmente isdati della linea bus e quelli della linea elettrica (figura C).
  5. Non dan e ggiare il conduttore di continuità elettric a della schermatura (figura D).

Gewiss GW90741 - Avvertenze per l'installazione KNX - 1

ATTENZIONE: i cavi di segnale del bus non utilizzati e il condu tore di conti nuità e ettrica non devono mai toccare elementi sotto tensione o il conduttore di terra!

Montaggio su guida DIN

Montare l'attuatore4 canali su guidaD INda 35 mmn el seguente modo figura E):

  1. Inseire l'aggancio superiore del dispositivo no nellagida DIN.
  2. Ruotar e il dispostivo e bloccarlosulla guida DN agendo sulla linguetta difissaggio.

Connessioni elettriche

Gewiss GW90741 - Connessioni elettriche - 1

ATTENZIONE: disinserire la tensione di rete prima di connettere il dispositivo alla rete elettrica!

La figura B mostra lo schema delle connessioni elettriche.

  1. Connettere il filo rosso del cavo bus al morsetto rosso (+) del terminale e il filo nero al morsetto nero (-). Al terminale bus si possono collegare fino a 4 linee bus (fili dello stesso colore nello stesso morsetto) (figura F).
  2. Isolare lo schermo, il conduttore di continuità elettrica e i rimanenti fili bianco e giallo del cavo bus (nel caso in cui si utilizzi un cavo bus a 4 conduttori), che non sono necessari (figura D).

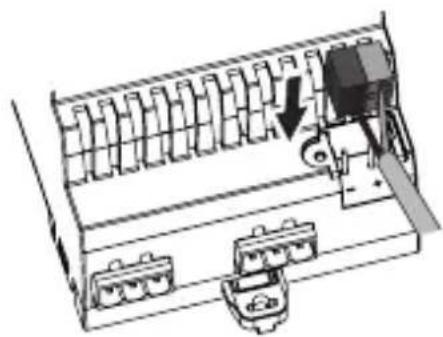

  3. Inserire il morsetto bus negli appositi piedini del dispositivo. Il corretto senso di inserzione è determinato dalle guide di fissaggio. Isolare il morsetto bus usando l'apposito coperchietto, che deve essere fissato al dispositivo con la sua vite. Il coper chietto garantisce la separazione minima di 4 mm tra i cavi di potenza e i cavi bus (figura G).
  4. Collegare i carichi agli appositi morsetti a vite in dotazione, controllando di non superare i limiti di corrente specificati nei Dati tecnici. Inserire i morsetti nei connettori di uscita dell'attuatore, prestando attenzione al loro corretto inserimento (figura H).

Uso del pulsante di comando locale

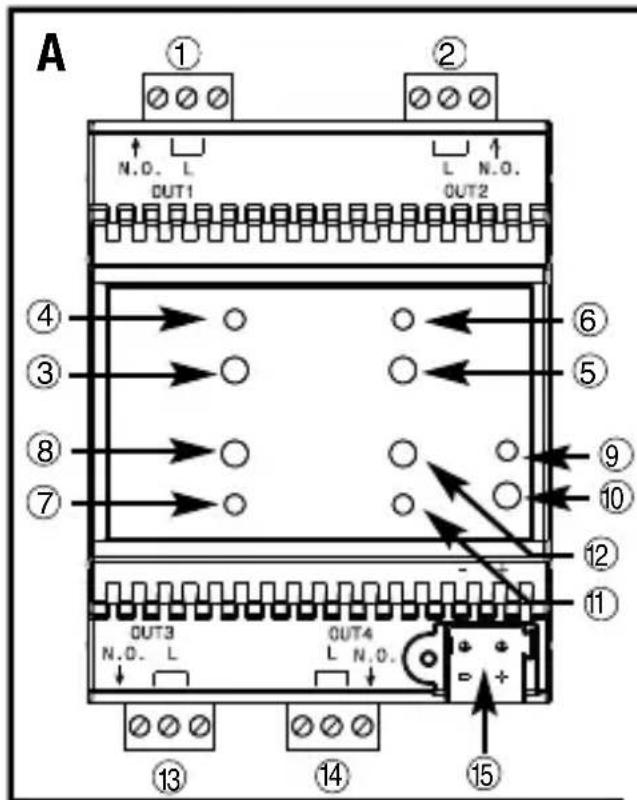

I pulsanti di comando locale (figura A) consentono di effettuare la commutazione ciclica ON/OFF, invertendo lo stato del relè ad ogni loro pressione (impostazione di default). Nel caso in cui sia attivo un comando prioritario, i comandi locali non sono eseguiti. E' possibile configurare il comportamento del pulsante di comando locale via ETS.

Gewiss GW90741 - Uso del pulsante di comando locale - 1

ATTENZIONE: i pulsanti di comando locale sono funzionanti solo se è presente la tensione del BUS.

Manutenzione

Il dispositivo non necessita di manutenzione. Per un'eventuale pulizia adoperare un panno asciutto.

PROGRAMMAZIONE CON SOFTWARE ETS

Il dispositivo deve essere configurato con il software ETS.

Informazioni dettagliate sui parametri di configurazione e sui loro valori sono contenute nel Manuale Tecnico.

DATI TECNICI

ComunicazioneBus KNX
AlimentazioneTramite bus KNX, 29 V dc SELV
Cavo busKNX TP1
Assorbimento corrente dal bus10 mA max
Elementi di comando1 tasto miniatura di programmazione4 pulsanti di comando locale dei relè
Elementi di visualizzazione1 LED rosso di programmazione4 LED verdi di segnalazione stato uscita
Elementi di attuazione4 relè con contatto NA libero da tensione
Corrente max di commutazione10A (cosφ=1)
Potenza max per tipologia caricoLampade a incandescenza (230Vac): 1500WLampade alogene (230Vac): 1500WCarichi pilotati da trasformatori elettronici: 600VACarichi fluorescenti non rifasati: 400VALampade a basso consumo(fluorescenti compatte): 8x23WPer le lampade fluorescenti rifasate e per tutti icarichi non indicati si raccomanda l'uso del relè diappoggio
Potenza massima dissipata4W
Ambiente di utilizzoInterno, luoghi asciutti
Temperatura di funzionamento-5 ÷ +45 °C
Temperatura di stoccaggio-25 ÷ +70 °C
Umidità relativaMax 93% (non condensante)
Connessione al busMorsetto ad innesto, 2 pin ∅ 1 mm
Connessioni elettricheMorsetti estraibili a vite, sezione max cavi: 4 mm^2
Grado di protezioneIP20
Dimensione4 moduli DIN
Riferimenti normativiDirettiva bassa tensione 2006/95/CEDirettiva compatibilità elettromagnetica2004/108/CE, EN50428, EN50090-2-2
CertificazioniKNX/EIB

INDEX

page

GENERAL WARNINGS 13

GENERAL DESCRIPTION 14

INSTALLATION.... 16

n.1 KNX 4-channel 10 A actuator - DIN rail mounting
n.1 Bus terminal
n.4 Screw terminals
n.1 Cover with screw
n.1 User and installation manual

Briefly

② Connessione cavo bus

Bus device connection - Connexion câble bus Conexión cable bus - Anschluss Buskabel

G
Gewiss GW90741 - Briefly - 1

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE e dell'articolo R2 comma 6 della Decisione 768/2008/EC si informa che responsabile dell'immissione del prodotto sul mercato Comunitario è:
