Caractéristiques	Détails
Type de produit	Conditionneur de courant
Tension d'entrée	230 V
Fréquence	50/60 Hz
Capacité de courant	15 A
Protection contre les surtensions	Oui
Filtres EMI/RFI	Oui
Nombre de prises	8 prises de courant
Dimensions	48.3 x 22.9 x 4.4 cm
Poids	3.2 kg
Utilisation recommandée	Équipements audio/vidéo, instruments de musique
Maintenance	Vérifier régulièrement l'état des prises et des câbles
Sécurité	Ne pas surcharger les prises, respecter les spécifications de courant
Garantie	2 ans

FOIRE AUX QUESTIONS - Merit M8x AR Furman

Quel est le rôle du Furman Merit M8x AR ?

Le Furman Merit M8x AR est un conditionneur de tension qui protège vos équipements audio et vidéo contre les surtensions et les interférences électriques.

Comment installer le Furman Merit M8x AR ?

Branchez le Furman Merit M8x AR sur une prise électrique, puis connectez vos équipements audio et vidéo aux prises de sortie du conditionneur.

Le Furman Merit M8x AR convient-il à tous les types d'équipements ?

Oui, le Furman Merit M8x AR est conçu pour être compatible avec la plupart des équipements audio et vidéo, mais il est recommandé de vérifier les spécifications de votre matériel.

Que faire si le voyant d'alimentation ne s'allume pas ?

Assurez-vous que le Furman Merit M8x AR est correctement branché sur une prise fonctionnelle et vérifiez que le disjoncteur de la prise n'a pas sauté.

Puis-je utiliser le Furman Merit M8x AR avec des équipements de forte puissance ?

Oui, le Furman Merit M8x AR peut gérer des équipements de forte puissance, mais assurez-vous de ne pas dépasser la capacité de charge maximale recommandée.

Comment savoir si le Furman Merit M8x AR fonctionne correctement ?

Vérifiez les voyants d'indication sur le produit. Un voyant vert indique un fonctionnement normal, tandis qu'un voyant rouge peut indiquer un problème.

Le Furman Merit M8x AR offre-t-il une protection contre les surtensions ?

Oui, le Furman Merit M8x AR est équipé d'un système de protection contre les surtensions qui aide à protéger vos équipements des dommages causés par des pics de tension.

Comment nettoyer le Furman Merit M8x AR ?

Utilisez un chiffon doux et sec pour essuyer la surface du Furman Merit M8x AR. Évitez d'utiliser des nettoyants abrasifs ou des produits chimiques.

Où puis-je trouver un manuel d'utilisation pour le Furman Merit M8x AR ?

Vous pouvez trouver le manuel d'utilisation sur le site officiel de Furman dans la section de support ou en contactant leur service clientèle.

Quelle est la garantie du Furman Merit M8x AR ?

Le Furman Merit M8x AR est généralement livré avec une garantie limitée, mais la durée et les conditions peuvent varier. Consultez la documentation du produit pour plus de détails.

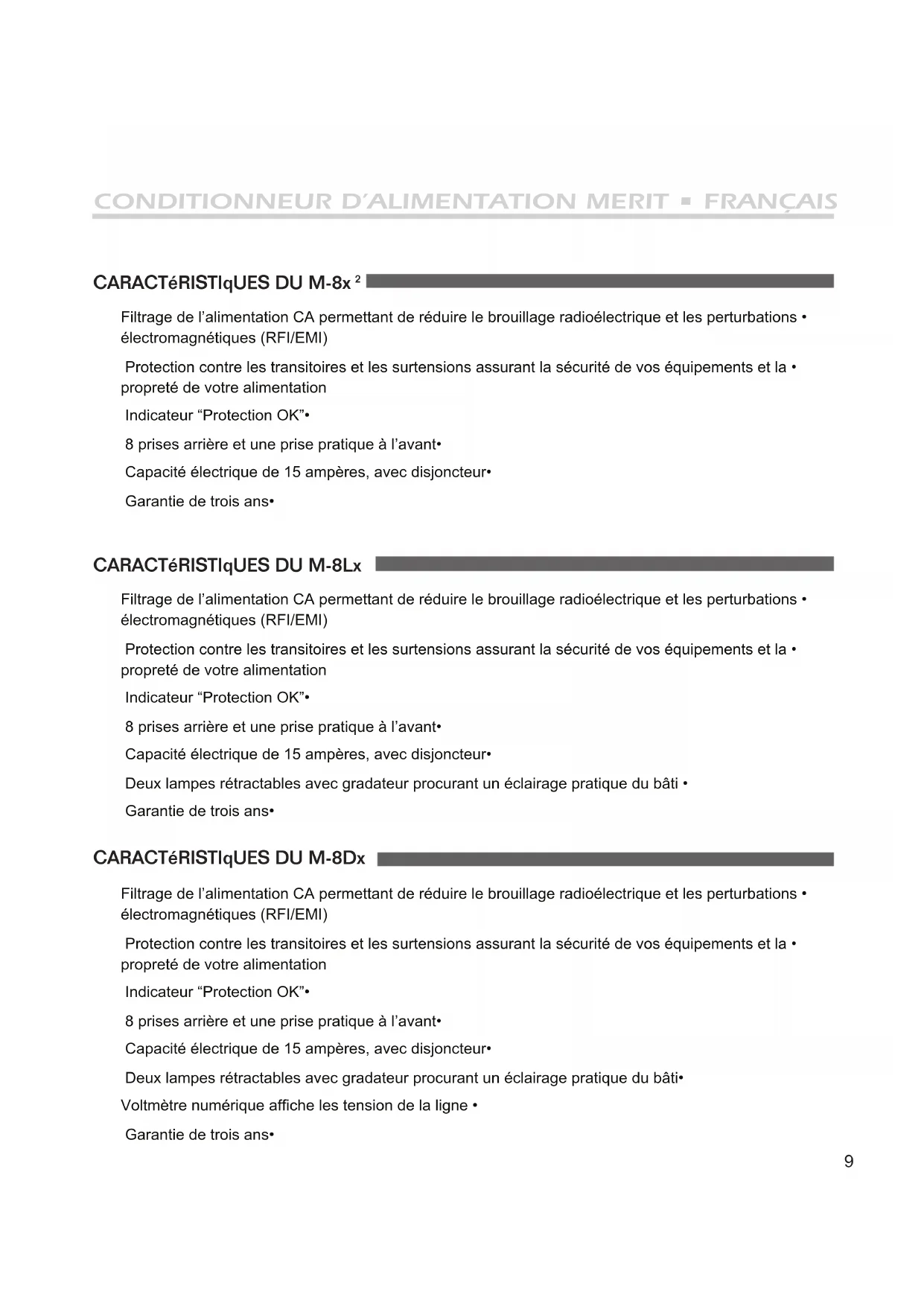

MODE D'EMPLOI Merit M8x AR Furman

Filtrage de l'alimentation CA permettant de réduire le brouillage radioélectrique et les perturbations • électromagnétiques (RFI/EMI)

Protection contre les transitoires et les surtensions assurant la sécurité de vos équipements et la • propriété de votre alimentation

8 prises arrriere et une prise pratique à l'avant

Capacité électrique de 15 ampères, avec disjoncteur

Garantie de trois ans

CARACTÉRISTlqUES DU M-8Lx

Filtrage de l'alimentation CA permettant de réduire le brouillage radioélectrique et les perturbations • électromagnétiques (RFI/EMI)

Protection contre les transitoires et les surtensions assurant la sécurité de vos équipements et la • propriete de votre alimentation

8 prises arrriere et une prise pratique à l'avant

Capacité électrique de 15 ampères, avec disjoncteur

Deux lampes rétractables avec gradateur procurant un éclairage pratique du bati •

Garantie de trois ans

CARACTERISTIqUES DU M-8Dx

Filtrage de l'alimentation CA permettant de réduire le brouillage radioélectrique et les perturbations • électromagnétiques (RFI/EMI)

Protection contre les transitoires et les surtensions assurant la sécurité de vos équipements et la • propriete de votre alimentation

8 prises arrriere et une prise pratique à l'avant

Capacité électriche de 15 ampères, avec disjoncteur

Deux lampes rétractables avec gradateur procurant un éclairage pratique du bâti·

Vollmètre numérique affiche les tension de la ligne

Garantie de trois ans

INTRODUCTION

Nous vous remercions d'avoir acheté un conditionneur d'alimentation de la série Merit de Furman et nous vous félicitions de votrechoix. Les conditionneurs d'alimentation de la série Merit sont dotés d'une excellente protection contre les surtensions, ainsi que d'un filtré efficace contre les parasites causés par les interférences radioélectriques et electromagnétiques "RFI/EMI" de la tension CA.

RENSEIGNEMENTS RELATIFS À LA SÉCURITÉ

Afin de maximiser l'utilisation de votre dispositif de conditionnement de l'alimentation de la série Merit de Furman, veuillez dire attentivement ce guide avant de proceder à l'utilisation.

Avertissement :

Afin de réduire les risques d'électrocution, ne pas exposer ce dispositif à la pluie ni à toute source d'humidité. Le boîtier de ce dispositif contient une haute tension dangereuse. Ne pas-retirer les couvercles. Consultez un technicien certifié pour tout appel de service.

Le symbole de l'éclair et de la tête de flèche au sein d'un triangle équilatéral sert à avertir l'utilisateur de la présence de haute tension non isolée au sein du boîtier du dispositif, pouvant être d'une force suffisante pour constituer un risque d'électrocution.

Cet apparéil doit être branché à une prise appropriée sur un circuit protégé par un disjoncteur de 20 Ampères. La consommation totale de courant de tous les apparéils branchés à cet apparéil ne devrait pas dépasser 15 Ampères, et on ne devrait pas excéder un courant de 12 Ampères par prise de courant individuelle.

Directives importantes se rapportant à la sécurité :

(Veuillez directes avant de proceder à l'installation.)

1. Veuillez tire et observer toutes les mesures de sécurité et les instructions de fonctionnement avant dinstaller votre dispositif de conditionnement de l'alimentation de la série Merit.
   Veuillez conserver ces instructions pour toute reférence ultérieure.
2. Voiture dispositif de conditionnement de l'alimentation de la série Merit ne doit pas etre utilise pres de I'eau - par exemple, a proximete d'une baignoire, d'une cuvette de lavage, d'un evier de cuisine, dans un sous-sol humide, pres d'une piscine, etc.
3. Ne positionnez pas votre dispositif de conditionnement de l'alimentation de la série Merit pres d'une source de chaleur telle qu'un radiateur, une bouche de chauffage, un poèle ou tout autre appeareil produit de la chaleur.
4. Les dispositifs de conditionnement de l'alimentation de la série Merit ne doivent être raccordés qu'à une prise de courant de 120 volts CA, 60Hz , 15 ampères prise de terre. Ne pas vaincre le sol ou changer la polarisation de la prise.
5. Acheminez les cordons d'alimentation et les autres câbles de manière à ce qu'on ne puisse pas les écraser ni trabucher sur ceux-ci. Portez une attention particulière à la condition des cordons et des câbles et aux points précis ou ils sortent de votre dispositif de conditionnement de l'alimentation de la série Merit. Afin de prévenir les risques d'incendie ou de blessure,

remplacez immédiatement les cordons et cables endommages.

1. Nettoyez votre dispositif de conditionnement de l'alimentation de la série Merit uniquement à l'aide d'un chiffon humide. N'utilise pas de dissolvant ni de nettoyant abrasif. Ne versez jamais de liquide sur le dispositif ni dans celui-ci.solvant ni de nettoyant abrasif. Ne versez jamais de liquide sur le dispositif ni dans celui-ci.

2. Si l'une des circonstances ci-dessous se produit, communiquez immédiatement avec le service à la clientèle de Furman.

Votre dispositif peut avoir besoin de service si :

• Des objets ou du liquide ont pénétré dans boîtier du dispositif;
• Le dispositif a eté exposé à la pluie ou à une source d'humidité;
• Le dispositif ne semble pas fonctionner normalement;
• Le dispositif a ete echappé ou le boitier, endomagé;

• Les lampes rétractables n'allument plus.

• Ne tentez pas de réparer votre dispositif de conditionnement de l'alimentation de la série Merit au-delà de ce qui est précrit dans ce guide. Tout autre entretien doit être acheminé au centre de service certifié.

CHARACTERISTIQUES

M-8x²

Le conditionnéur d'alimentation M-8x² procure (9) prises de courant commutées permettant d'alimenter vos apparèils. En plus de protégertout ce qui y est branché contre les transitoires et les surtensions, le M-8x possède un contrôle antiparasite du courant alternatively protégeant le système contre les parasites causés par les in

terférences radioélectriques et électromagnétiques “RFI/EMI”. Ceci permet aux apparéils de fonctionner很好地 et de durer plus longtemps.

M-8Lx

En plus des caractéristiques du M-8x², le M-8Lx comporte des lampes permettant d'éclairer le bati. Un gradateur des lumières du bati permet à l'utilisateur d'ajuster le niveau d'éclairage.

M-8Dx

En plus de toutes les caractéristiques de la M-8Lx, la M-8Dx offre une précision de laboratoire numérique compteur qui affiche les tensions de 1 volt étapes. Le voltmètre de précision est de ± 2 Volts.

FONCTIONNEMENT

Lampes à rétractables du bati et gradateur :

Le M-8Lx/M-8Dx utilise un gradateur pour les deux tubes lumineux rétractables situés sur le panneau avant. Le bouton du gradateur contrôle la luminosité des deux dispositifs d'éclairage. Tournez-le dans le sens horaire pour augmenter la luminosité et dans le sens antihoraire, pour diminuer celle-ci. Lorsque vous n'utilise pas les voyants, nous recommendons d'enforcer les tubes d'éclairage complètement à l'intérieur du M-8Lx/M-8Dx afin de prolonger la durée des ampôules.

Commutateur à bascule de la mise en marche/ arrêt :

Le commutateur à bascule du panneau avant permet de.permuter entre la mise en marche/ arrêt de toutes les prises (y compris la prise du panneau avant) et les lampes rétractables. Cet interrupteur d'alimentation de 15 ampères a été concu précisé pour supporter le courant

d'appeil important de nombreux amplificateurs de puissance.

Disjoncteur :

Si les prises ne fournissent pas d'alimentation, même si le dispositif est branché, il se peut que le disjoncteur ait ete de declenché. Pour rearmer le disjoncteur, appuyez sur le bouton de reinitialisation 'Reset', situé sur le panneau arriere.

Indicateur Protection OK :

Bien que le système de filtrage des surtensions avec contamination nulle par la terre de Furman nécessite rarement des réparations, la nature peut parfois créé des charges électriques qui dépasse les capacities de tout apparéil avec filtrage des surtensions transitoires à les absorber sans entraîner certains dommages. Dans ce cas très rare, l'indicateur "Protection OK" s'éteindra. Le niveau de protection contre les surtensions sera compromis. L'unité doit être retournée chez Furman Sound pour la réparation.

Voltmetre numérique (M-8Dx) :

Furman voltmetre numérique continuèlement les mesures de tensions au sein d'un typique tolerance de ± 2VAC

REMARQUE: Les dispositifs de la série Merit ne compensent pas pour les chutes ou les pointes de tension dans la tension secteur. Si vous déplacez souvent votre bati à différents endroits, tirez l'alimentation d'une généatrice, utilisez des rallonges électriques, voyagez à l'étranger ou résidez dans un endroit propice aux baisses de tension, l'utilisation d'un régulateur de tension CA de Furman serait avantageuse.

GARANTIE LIMITEE DE TROIS (3) ANS

CONSERVEZ VOS REÇUS D'ACHAT! Le reçu constitue votre preuve d'achat et confirme que le produit a été acheté chez un distributeur Furman agréé. Vous devrez l'envoyer à Furman pour toute réclamation.

Furman, une marque de Panamax Inc., garantie son Merit x Série (le "Produit") comme suit: Furman garantit à l'acheteur original du produit que le produit vendu aux termes des générantes ne possede aucun defaut matériel et de fabrication pour une période de cinq ans a partir de la date d'achat. Si le produit n'est pas conforme à cette garantie limitee durant la période de garantie (telle que specifie ci-dessus), l'acheteur visera Furman des defaults en telephonant au numero suivant, 707-763-1010, ou par courriel ([e-mail]). Si les defaults correspondent a ceux qui sont couverts par cette garantie, Furman autorisera l'acheteur a returner le produit a son siège social. Les reclamations sous garantie doivent etre accompagnées d'une copie de la facture ou du reçu d'achat original indiquant la date d'achat. Les frais d'envoi doivent etre payés a I'avance par I'acheteur du produit. Furman s'engage a replacer le produit a ses frais ou, selon son jugement, a réparer le produit defectueux. Les frais d'envoi a I'acheteur seront payés par Furman.

LE SUSDIT SUPPLANTE TOUTE AUTRE GARANTIE, EXPRIMEE OU IMPLICITE, Y COMPRIS, MAIS PAS LIMITÉ AUX GARANTIES IMPLICITES À L'EGARD DE LA QUALITE LOYALE ET MARCHANDE VISANT UN BUT PARTICULIER.

Furman ne garantit pas contre les dommages ou defaults issus d'une utilisation inappropriée ou

de la manutention anormale du produit, ou contre les dommages ou defaults issus d'une mauvaise installation. Furman annulera cette garantie à sa décretion si le produit a été modifié sans l'autorisation écrite de Furman ou de Panamax Inc. Cette garantie ne s'aupplique également pas aux produits qui ont été réparés par des personnes autres que celles autorisées (par écrit) par Furman ou Panamax Inc.

CETTE GARANTIE EST EXCLUSIVE. L'obligation unique et exclusive de Furman sera de réparer ou de replacer le produit défectieux de la manière et selon la période indiquée ci-dessus. Furman n'aura pas d'autre obligation en ce qui a trait aux produits ou à ses pieces, que ce soit sous forme de contrat, de faute professionnelle, de responsabilité stricte ou autre. Furman ne sera pas tenu responsable, en aucune circonstance, soit sur la base de cette garantie limitée ou autre, de dommages accidentels, spéciaux ou indirects. Cette garantie limitée exprime toute l'etendue des obligations de Furman quant au produit. Si une portion de cette garantie limitée devait être jugée nulle ou illégale, le reste demeurerait en vigueur.

SERVICE

Toute question ou tout problème concernant votre apparéil Furman devrait être adressé au département du service à laclientèle de Furman au 707-763-1010, de 8h à 16h (heure normale du Pacifique), ou par courriel à [e-mail]. Si un apparéil nécessite une réparation, assurez-vous d'obtenir un numéro d'autorisation auprès du Département du service à laclientèle de Furman.

Avant de nous faire parvenir un apparéil, assurez-vous qu'il soit bien emballé et protégé contre les chocs lors du transport et faites assurer le colis. Nous suggerons que vous gardiez l'emballage origi

nal et que vous l'utilisiez pour envoyer l'appareil. Veuillez également inclure une note contenant votre nom, votre adresse, vos numeros de téléphone et une description du problème. Veuillez afficher clairément votre numero de return à l'avant des colis.

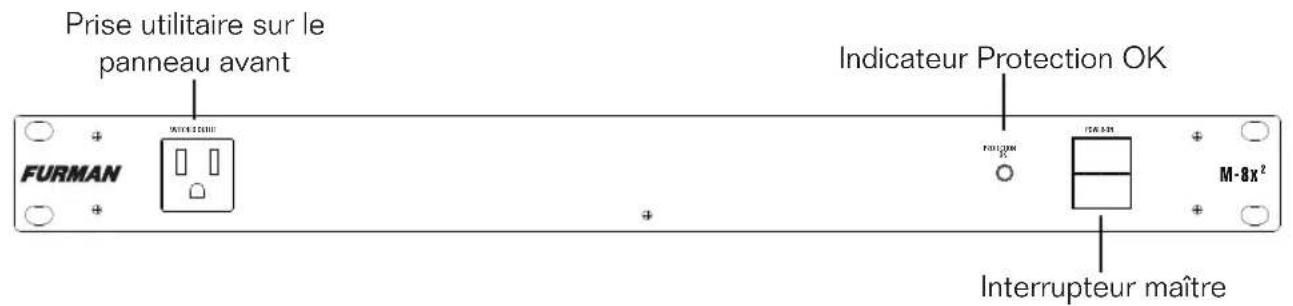

M-8x² FRONT PANEL FEATURES

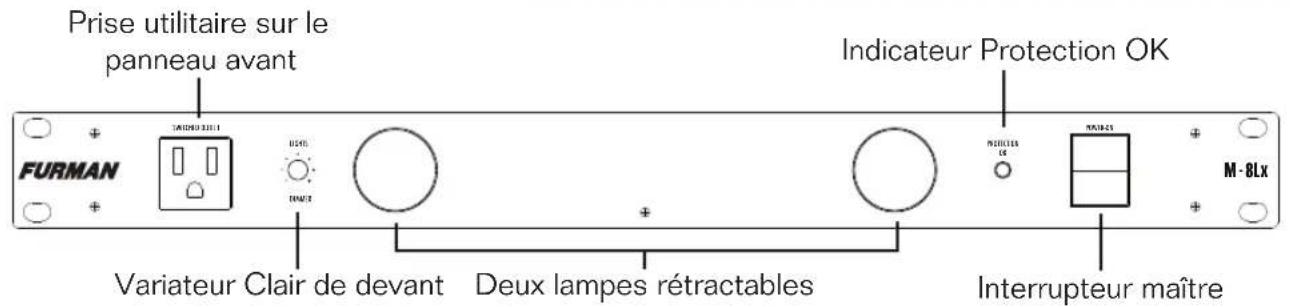

M-8Lx FRONT PANEL FEATURES

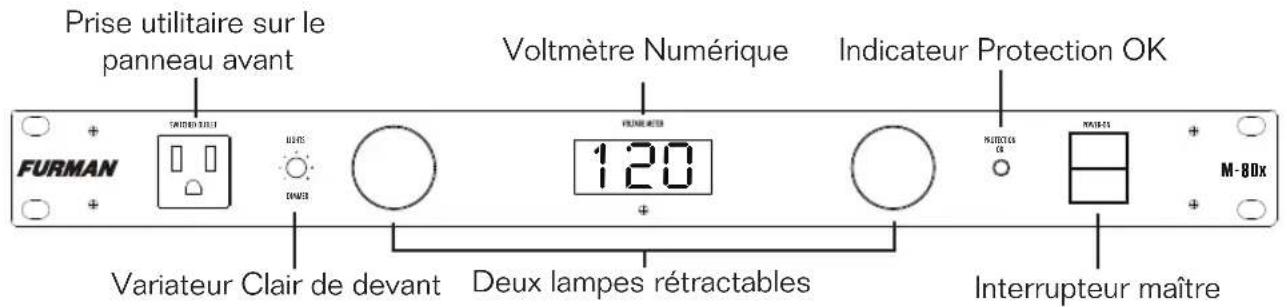

M-8Dx FRONT PANEL FEATURES

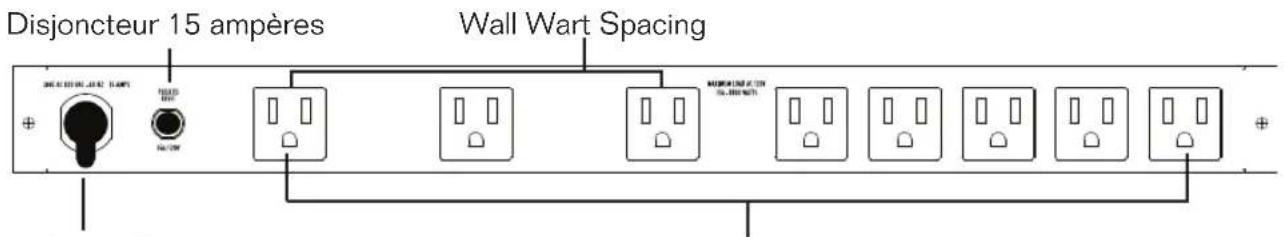

MERIT SERIES REAR PANEL FEATURES

6 ft. Corde Captive avec la Prise de courant d'Edison
(8) prises avec filtrage et protection

SPECIFICATIONS

Courant de sortie maximum :

15 ampères

Cordon d'alimentation:

La corde de 6 pieds captive, 3 × 14 AWG

Les lampes (si leprésent) :

Deux 120V les bulbes incandescents, 4 watts chacun

Le fait de Faire marcher le Voltage :

120VAC 60 Hz

Protection de Mode de Pointe :

Ligne à Neutre

Dissipation d'Énergie :

150 Joules

Courant d'Impulsion maximal :

12,000 amps

Voltage Operant Continu Maximum :

130 VAC RMS

Attenuation du bruit (mode transversal):

M-8x2: Plus grand que 23db, 200Khz to 10MHz

M-8Lx: Plus grand que 26db, 200Khz to 10MHz

M-8Dx: Plus grand que 26db, 200Khz to 10MHz

Dimensions:

M-8x2:1,75 po H x 19 po L x 3,75 po P

M-8Lx/M-8Dx : 1,75 po H x 19 po L x 7,5 po P

Poids :

M-8x2: 2 Kg.

M-8Lx: 2,7 Kg.

M-8Dx:2,7Kg.

Construction:

Bati en acier peint en noir

Conqu aux E.U.A·Fabriqué en Chine
