| Características | Detalles |
|---|---|
| Tipo de producto | Acondicionador de corriente |
| Voltaje de entrada | 230 V |
| Frecuencia | 50/60 Hz |
| Capacidad de corriente | 15 A |
| Protección contra sobretensiones | Sí |
| Filtros EMI/RFI | Sí |
| Número de tomas | 8 tomas de corriente |
| Dimensiones | 48.3 x 22.9 x 4.4 cm |
| Peso | 3.2 kg |
| Uso recomendado | Equipos de audio/video, instrumentos musicales |
| Mantenimiento | Verificar regularmente el estado de las tomas y los cables |
| Seguridad | No sobrecargar las tomas, respetar las especificaciones de corriente |
| Garantía | 2 años |
Preguntas frecuentes - Merit M8x AR Furman
Preguntas de los usuarios sobre Merit M8x AR Furman
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Acondicionador de energía en formato PDF gratis! Encuentra tus instrucciones Merit M8x AR - Furman y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Merit M8x AR de la marca Furman.
MANUAL DE USUARIO Merit M8x AR Furman

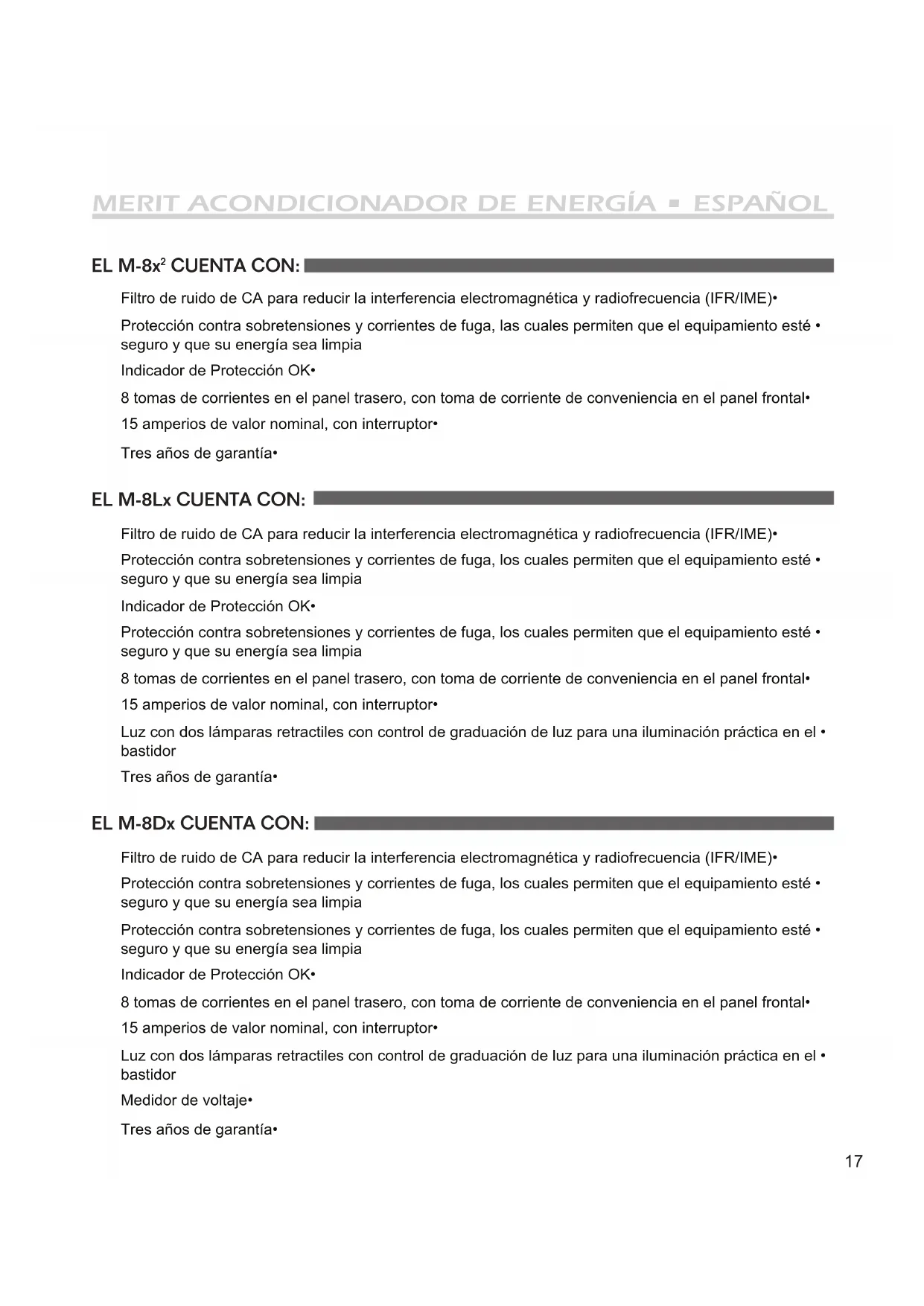

EL M-8x² CUENTA CON:
Filtro de ruido de CA para reducir la interferencia electromagnética y radiofrecuencia (IFR/IME)
Protección contra sobretensiones y corrientes de fuga, las cuales permiten que el equipimiento está • seguro y que su energia sea limpia
Indicador de Protección OK
8 tomas de corrientes en el panel trasero, con toma de corriente de conveniencia en el panel frontal
15 amperios de valor nominal, con interruptor
Tres años de garantía
EL M-8Lx CUENTA CON:
Filtro de ruido de CA para reducir la interferencia electromagnética y radiofrecuencia (IFR/IME)
Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipimiento está • seguro y que su energia sea limpia
Indicador de Protección OK
Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipimiento está • seguro y que su energia sea limpia
8 tomas de corrientes en el panel trasero, con toma de corriente de conveniencia en el panel frontal
15 amperios de valor nominal, con interruptor
Luz con dos lámparas retractiles con control de graduación de luz para una iluminación practica en el · bastidor
Tres años de garantía
EL M-8Dx COUNTERA CON:
Filtro de ruido de CA para reducir la interferencia electromagnética y radiofrecuencia (IFR/IME)
Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipimiento está • seguro y que su energia sea limpia
Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipimiento está • seguro y que su energia sea limpia
Indicador de Protección OK
8 tomas de corrientes en el panel trasero, con toma de corriente de conveniencia en el panel frontal
15 amperios de valor nominal, con interruptor
Luz con dos lámparas retractiles con control de graduación de luz para una iluminación practica en el · bastidor
Medidor de voltaje
Tres años de garantía
INTRODUCCION
Gracias por comprar un Estabilizador de tension Merit Series de Furman, y felicitaciones por su elección. Los estabilizadores de tension Merit Series-ofrecen excellente proteccion contra sobretensiones y ademas, actuan como bajo de ruido de CA para reducir la IFR/IME.
INFORMACION DE SEGURIDAD
Para Obtenerelines de su unidad Merit Series de Furman,lea detalladamente este manual antes de uso.
Advertencia:
Para reducir el riesgo de descarga electrica, no exponga este equipimiento a la lluvia ni a la humedad. Hay altos voltajes peligrosos dentro de la caja. No quite las cubiertas. Solamente consulte a personal calificado en caso de que el equipo necesse reparacion.
El flash de luz con un símbolo de punta de flecha tiene la intencion de alertar al usuario sobre la presencia de voltaje peligioso no aislado bajo de la caja del producto que pueda ser de una magnitud sufiente para constituir un riesgo de descarga electrica.
Este equipo solo deben ser connectado con un tomacorriente asignado para 20 amperes y derivado del circuito principal. El total de corriente consumida en los tomacorrientes de este equipo no deben estar a 15 Amperes y ningún tomacorriente deben proportionscar mas de 12 Amperes en forma individual.
Normas importantes de seguridad:
(Lea antes de instalar)
- Leay observe todas las normas de seguridad
y las instrucciones de operación antes de instalar suunidad Merit Series. Mantenga estas instrucciones para tenerlas como referencia en el futuro.
2. Su unidad Merit Series no deben utilizar cerca del agua; por exemple,URTCA de una tina, lavatorio, lavaplatos, lavadero, en una superficie humeda, circa de una piscina, etc.
3. No coloque su unidad Merit Series cerca de fuentes de calor, tales como radiadores, registra-dores de calor, hornallas, cocinas uOthers dispositivos que irradian calor.
4. Las unidades Merit Seriesdeferian estar connectadas solamente a una calidad de 120VCA, 60Hz 15A.No anule el terreno o cambiar la polarizacion de la energia enchufe.
5.Desvie el cable de energia ythers cables para que no lo pisen, tropiecen o tensen. Preste especial atencion a la condidion en que se encuentran los cables en los enchufes, y en la parte que sale de su unidad Merit Series. Para evaporar riesgo de incendio or lesion, deben reemplazarse los cables dañados inmediamente.
6. Limpie su unidad Merit Series con un paño humedo solamente. No utilise solventes ni limpiadores abrasivos. Nunca vierta liquido sobre ni dentro de la unidad.
7. SSi ocurre algo nido de los siguientes eventos, comuniquese inmediamente con el Servicio de atencion al cliente de Furman. Su unidadoulda necessitar reparacion si:
- Se Cayeron objetivos o se derramó liquido bajo el de la unidad;
- Launidad estuve expuesta a la lluvia o hume
dad;
- Launidad noparece estarfuncionando normalmente;
-
Launidad se Cayó, o se danó la caja;
Las luces retractiles no functionalan (M-8Lx /M- 8Dx). -
No trate de reparar su unidad Merit Series de ninguna otra wayra que no este descrita en este manual. Para todos los除外 servicios de reparacion, se debe delegar a un personal de reparacion calificado.
CHARACTERISTICAS
M-8x²
El estabilidor de tension M-8x供大家 intercambiables para el equipimiento de energia electrica. No solo protege todo lo que este enchufado contra sobretensiones y corrientes de fuga, sino que además cuenta con un bajo de ruido de CA incorporeal para evaporar la interferencia IFR/IME delsystema. Este permite que el equipuesto funcione mejor y dure mucho mas tiempo.
M-8Lx
Además de las caracteristicas del M-8x el M-8Lx cuenta con luces en el bastidor. Un control de graduación de luz para las luces del bastidor, elrial permite que el usuario adapte el nivel de iluminación.
M-8Dx
Además de todas las caracteristicas de la M-8Lx, la M-8Dx-ofrece un laboratorio digital voltimetro de precision que muestra los metros de tension en 1 - voltios pasos. La precision del voltimetro es ± 2 voltios.
FUNCTIONAMENTO
Luces retractiles en el bastidor y control de graduación de luz:
El M-8Lx y M-8Dx utilizes a control de graduación para los dos tubos de luz del panel frontal retractiles. La perilla de graduación controla el brillo de ambos artefactos de luz. Gire en el sentido de las agujas del reloj para incrementar el brillo; gire en el sentido contrario de las agujas del reloj para disminuir el brillo. Cuando las luces no se utilizen, recomendamos pulsar todos los dispositivos bajo el bastidor para maximizar la vida útil de las bombillas.
Interruptor oscilante de encendido/apagado:
Los interruptores oscilantes de encendido/apagado del panel frontal permiten encender y apagar todas las tomas de corrientes (incluo la toma de corriente del panel frontal), asi como también las luces retractiles. Este interruptor de alimentacion de capacité de 15 amperios fue especialmente diseñado para tolerar las enormes demandas de corriente de entrada de muchos de los amplificadores de energia.
Interruptor:
Si noiene energia en los toma corrientes excepta la unidad está enchufada, el interruptor可以选择 haberse desconnectado. Para reajustar el interruptor, pulse el boton redondo de reinicio ubicado en el panel trasero.
Indicador de proteccion:
Aúnque los supresores de picos de voltaje con cero contaminación de tierra de Furman raramenterequireen service,la naturaleza tiene una forma de crear occasionalmente fuerzas electricas que está más alla de la capacité de absorcción y atenuación de cualquier dispositivo supresor de picos de voltaje,provocando un dano en ellos.En
caso de que este统计数据 a suceder, el LED de proteccion ("Protection OK") se apagará. En este caso, el circuito de proteccion de Furman está sido comprometido. Laúnidad deben enviarse a servicios para su reparación.
Digital del voltimetro (M-8Dx):
Furman digital del voltimetro continuamente medidas de las tensiones bajo de una típica tolerancia de ± 2VAC
NOTA: Las unidades Merit Series no compensate el alto ni bajo voltaje de las lineas. Si mueve con Frequencia su bastidor a différentesubicaciones, deriva energia de los generadores, usa cables de extension, viaja aothers paises, o está en un area propensa a que occurran oscurecimientos parciales,可以更好 benefitarse con el uso de uno de los reguladores de voltaje de linea CA de Furman.
TRES ANOS DE GARANTIA LIMITADA
jCONSERVE SU RECIBO DE VENTAI! El recibo es su prueba de compra y confirmma que el producto se compró en un distribuidor autorizzato por Furman. Sera necessario enviarlo a Furman para procesarequalquier reclamo de garantia.
Furman, unamarca de Panamax Inc.,garantiza su producto Merit x Serie (el "Producto") de la.),
siguiente manners: Furman garantiza al comprador original del producto que el producto vendido de acuerdo con este documento no poseerá ningun defecto de material ni mano de obr por un periodo de cinco años desde la Fecha de compra. Si el producto no cumple con esta Garantia Limitada.
durante el periodo de garantia (como se especifico anteriormente en el presente),el comprador deben notifyar Furman sobre los defectos reclamados a工程技术 de un llamado Telefonico al 707-763-1010 o por correto electronomic a (info@
furmansound.com). Si los defectos son de tal tipo o naturaleza que están cubiertos por esta garantía, Furman autorizará al comprador a devolver el producto a la-oficina central de Furman. Los reclamos de garantía deben estar asociados por una copia de la factura o recibo de compras originales que demuestren la Fecha de compra. El comprador del producto deben pagar por adelantado los gastos de envio hasta la oficina central de Furman. Furman deben proveer, a su cargo, un producto de reemplazo o, si Furman lo decide, la reparacion del producto defectuoso. Furman pagará los gastos de envio para devolverle el producto al comprador.
LO ANTERIOR SE CONSIDERA EN LUGAR DE TODAS LAS OTRAS GARANTías, EXPRESAS O IMPLICITAS, ENTRE LAS QUE SE INCLUYEN, PERO NO SE LIMITAN A LAS GARANTías IMPLICITAS DE COMERCIALIZACION O DE APTITUD PARA UN FIN DETERMINADO.
Furman no offre garantía contra dáños o defectos que surjan del uso inadequado o de la manipulación anormal del producto, o contra defectos o daños que surjan de la instalación inadequada.Esta garantía está cancelada por Furman a su entera disreción si el producto es modificado de unaforma sin autorización previa de Furman o Panamax Inc. This garantía tampoco se aplica a productos que hayan sido reparados o hayan tenido un intento de reparación realizado por personas que no poseen autorizacióncrita de Furman o Panamax Inc.
ESTA GARANTÍA ES EXCLUSIVA. Laúnica y exclusiva obligation de Furman sera reparar o reemplazar el producto defectuoso de laforma y por el periodo Mentionado anteriorsmente. Furman no tendrá ninguna other obligation con respecto a los
products ni a ninguna de sus piezas, ya sea que se base en el contrato, agravio, responsabilidad objetiva o de una forma. En ningún caso, ya sea que se basa en esta Garantía Limitada o de cualquier otheraforma, Furman no sera responsable por ningún daño accidental, especial o importante.Esta Garantía Limitada estále la entera obligación de Furman conrechtofal producto. Sialguna parte de this Garantía Limitada se determinara como invalida o illegal, el resto continua enplena vigencia y efecto.
REPARACION
Si tiene preguntas o problemas conarto a su unidad Furman,puede comunicarse con el Departamento de Atencion al Cliente de Furman al (707) 763-1010 que está disponible de 8 A. M. a 4:30 P.M.,Hora del Pacifico o por correto electronomica info@furmansound.com. Si una unidad necesita serviceo techniciane,debeatar con un numero de autorizacion de devolucion asignado por el Departamento de Atencion al Cliente de Furman.
Antes de devolver algunos equipo para su reparación, asegúrese de que está embarado correctamente y protegidó de los daños que pudiera sufir durante el envío, y que está asegurado. Le sugerimos que conserve la caja de embalaje original y que la utilizes cuando envie el producto para el servicios técnico. Además, adjunte unanota breve en la que indique su nombre, direccion, número de téléphone y una descripción del problema. Coloque su número de autorización de devolución en時間 grande para que se vea bien, en el frontende de todos los embalajes.

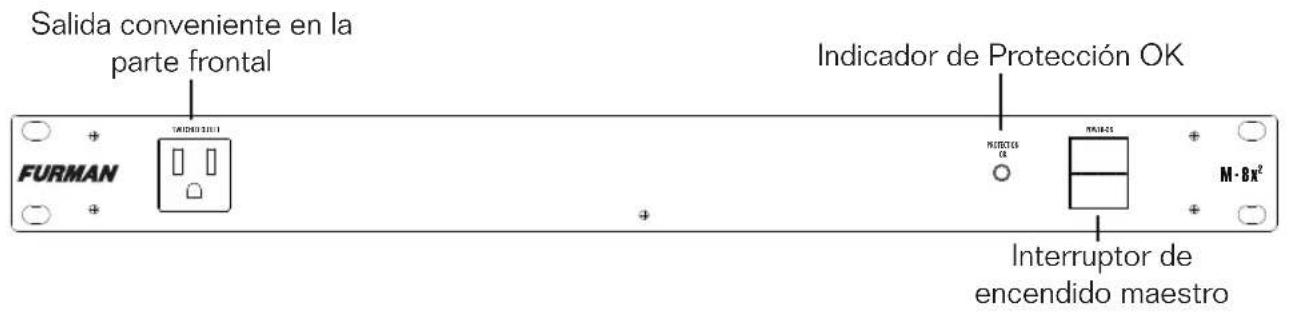

M-8x² EL PANEL FRONTALI

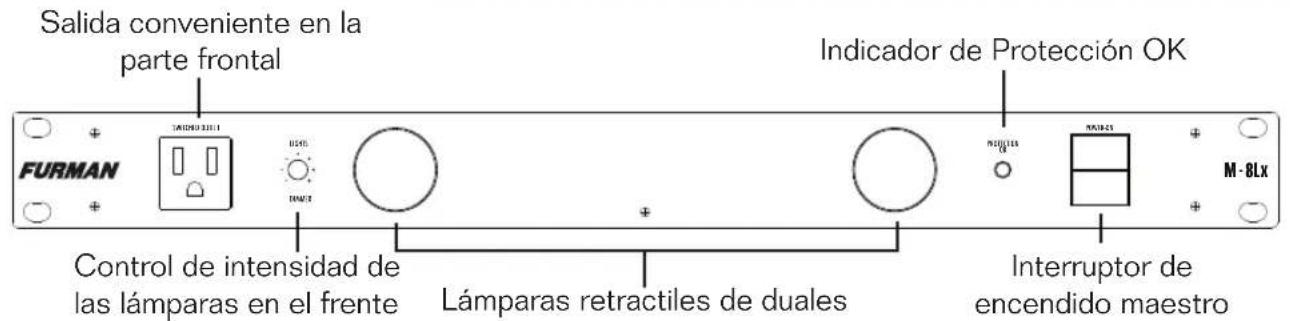

M-8Lx EL PANEL FRONTAL

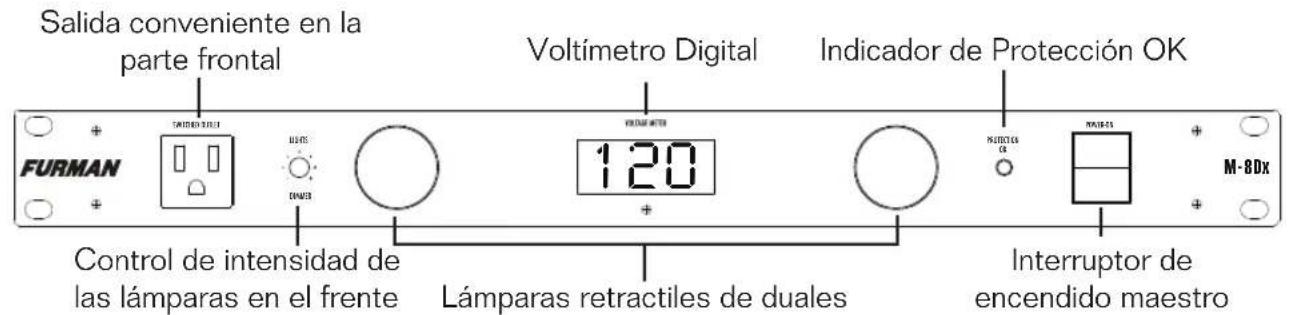

M-8Dx EL PANEL FRONTAL

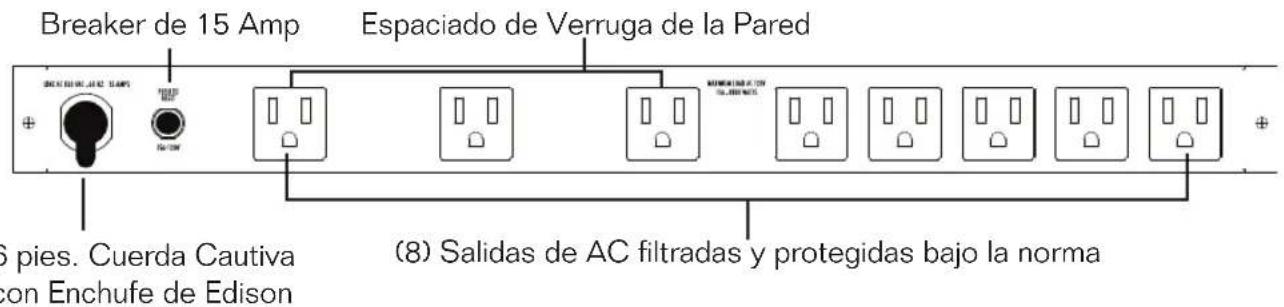

MERIT SERIES LA PARTE POSTERIOR
ESPECIFICACIONES
Corrente maxima de salute:
15 Amperios
Cable de linea:
Cuerda de 6 pies cautiva, 3x14 AWG
Lámparas (Si presente):
Dos 120V bulbs incandescentes, 4 watts cada uno
Voltaje de operación:
120VAC 60Hz
Modo de proteccion contra corriente de fuga:
Tensión de linea neutral
Disipacion de energia:
150 Julios
Corridente de impulso máximo:
12.000 Amperios
Voltaje de operaciones continuo máximo:
130 VAC RMS
Atenuación de ruido (Modo transversal):
M-8x²: Mayor que 23db, 200Khz to 10MHz
M-8Lx: Mayor que 26db, 200Khz to 10MHz
M-8Dx: Mayor que 26db, 200Khz to 10MHz
Dimensiones:
M-8x2:1.75" alto X 19" ancho X 3.75" diametro
M-8Lx/M-8Dx: 1.75" alto X 19" ancho X 7.5" diametro
Peso:
M-8x2: 2 Kg.
M-8Lx: 2.5 Kg.
M-8Dx: 2.6 Kg.
Construccion:
Bastidor de acero, pintado de negro.
