SL20115920F9016 - Prise de données HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise de données RJ45 femelle
Marque	Hager
Modèle	SL20115920F9016
Catégorie	Cat 6 (Classe E)
Normes	EN 50173-1, IEC 60603-7-5
Type de câblage	Cuivre, paire torsadée
Standards de câblage	T568A et T568B
Nombre de contacts	8 (4 paires)
Fréquence maximale	250 MHz
Matériau du boîtier	Plastique ignifuge (UL 94 V-0)
Matériau des contacts	Bronze au phosphore plaqué or
Dimensions (approx.)	20 x 20 x 15 mm
Poids (approx.)	10 g
Température de fonctionnement	-10°C à +60°C
Humidité de fonctionnement	10% à 90% HR (sans condensation)
Type de montage	Encastrement ou sur panneau (keystone)
Utilisation recommandée	Réseaux Ethernet, téléphonie, vidéo
Garantie	5 ans (sous réserve des conditions d'installation)
Entretien	Nettoyage avec un chiffon sec et non pelucheux
Sécurité	Conforme aux normes de sécurité électrique en vigueur

FOIRE AUX QUESTIONS - SL20115920F9016 HAGER

Comment brancher un câble RJ45 sur cette prise ?

Dénudez le câble sur environ 2 cm, détoronnez les paires, puis insérez chaque fil dans le connecteur RJ45 selon le code couleur T568A ou T568B. Utilisez une pince à sertir pour fixer le connecteur. Ensuite, enfoncez le connecteur dans la prise jusqu'au clic.

Quelle est la différence entre les standards T568A et T568B ?

Les deux standards définissent l'ordre des fils dans le connecteur. La seule différence est que les paires 2 et 3 sont inversées. Le T568B est le plus couramment utilisé en Europe, mais les deux sont compatibles si utilisés de manière cohérente.

Cette prise est-elle compatible avec la catégorie 5e ?

Oui, la prise est rétrocompatible avec les câbles Cat 5e, mais les performances seront limitées à celles du maillon le plus faible. Pour des performances optimales, utilisez du câble Cat 6.

Puis-je utiliser cette prise pour la téléphonie ?

Oui, elle peut être utilisée pour la téléphonie analogique ou numérique (RNIS). Il suffit de câbler les broches requises selon le standard utilisé.

Quelle est la profondeur d'enfoncement du câble dans le connecteur ?

Le câble doit être dénudé sur 12 à 15 mm, et les fils doivent être insérés à fond dans le connecteur jusqu'à ce que la gaine extérieure soit en butée contre le connecteur.

Comment tester la continuité après installation ?

Utilisez un testeur de câble RJ45. Vérifiez que chaque broche est connectée correctement selon le schéma choisi. Assurez-vous qu'il n'y a ni court-circuit ni fil inversé.

Peut-on monter cette prise dans un boîtier d'encastrement standard ?

Oui, la prise est conçue pour s'adapter aux boîtiers d'encastrement standard de type 45x45 mm avec un cadre adapté (non fourni).

Quel outil utiliser pour le sertissage du connecteur ?

Utilisez une pince à sertir RJ45 modulaire, de préférence avec un coupe-câble intégré. Veillez à ce que l'outil soit adapté au type de connecteur (8P8C).

Y a-t-il une garantie sur ce produit ?

Oui, Hager offre une garantie de 5 ans sur ce produit, à condition que l'installation soit conforme à la notice et aux normes en vigueur.

Où puis-je trouver la notice détaillée ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou directement sur le site de Hager.

MODE D'EMPLOI SL20115920F9016 HAGER

Veuillez prendre note de code couleur pour le cablage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) destinés aux cablages structurés de batiments repondant aux normes EN 50173-1 et IEC 60603-7-5.
Après installation, l'utilisateur/entreprie d'installation doit tester et tener compte qu'il ne faut utiliser que des cables ou des cables patch, qui repondent aux normes EN/IEC. Le fournisse doit vous certifier que les cables et connecteurs utilisés repondant aux normes. L'utilisation de composants qui ne repondent pas aux normes entraine la perte de la garantie pour tous nos produits intallés. Veuillez également faire attention au fait qu'aucune contrainte mecanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou l'etalement (par ex. désenfichage en tirant sur le cable. Tout déterioration en résultat ne saurait impliquer notre responsabilité. Nous vous prions de bien pouvoir transmettre ces recommendations aux utilisateurs finaux.

Farbcode

T568A

weiB/grun

grün

weiB/orange

blau

weiB/blau

orange

well/braun

braun

RJ45

PINNr

1

2

3

4

5

6

7

B

Farbcode

T568B

wei3/orange

orange

weiB/g 11

blau

Weibo:

grn

Weibull

braun

Colour code

T568A

white/green

green

white/oral

blue

white/ble

orange

white/bio brown

brown

RJ45

PIN No

1

2

3

4

0

6 7

7 0

Colour code
T568B
white/orange
orange
white/green
blue
white/blue
green white/bre
brown

Code de couleur

T568A
blanc/vert
vert
blanc/orange
bleu
blanc/bieu
orange
BANAL

RJ45

No cc

.

：

：

19/19

：

！

m - 1 0 ;

45
ntact

Code

bla

bl

D
bln
续表

de couleur
T568B
nc/orange
orange
anc/vert
bleu
ane/oleu
V
FOMATION

:hager

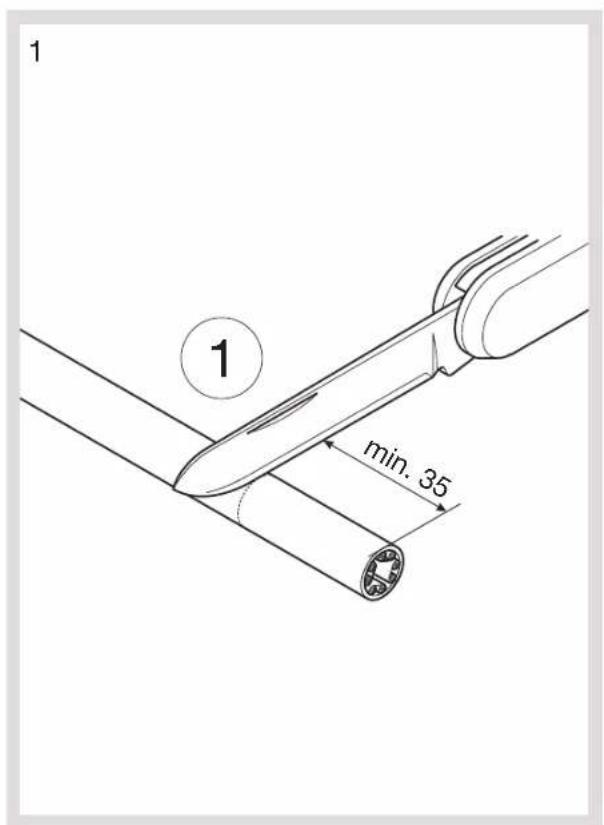

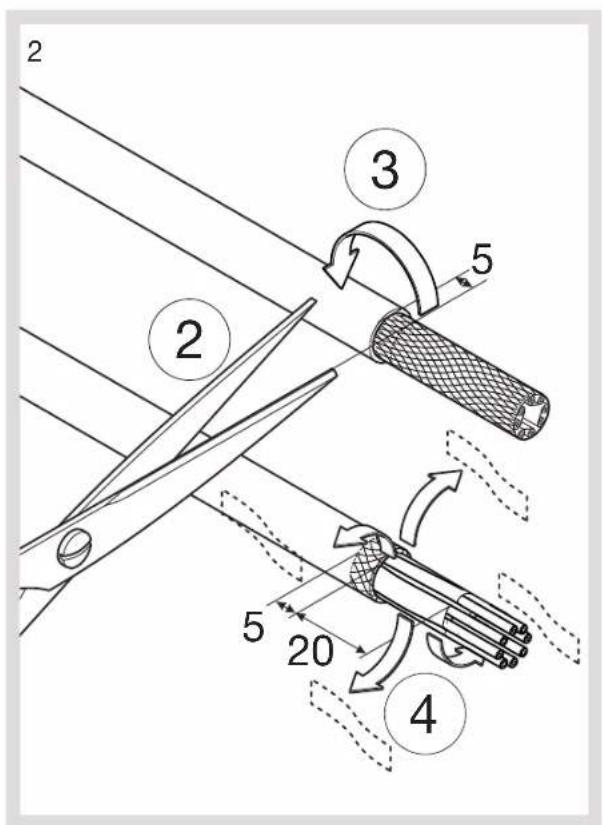

Kabelkonfektion / cable-joint / Preparation du cable

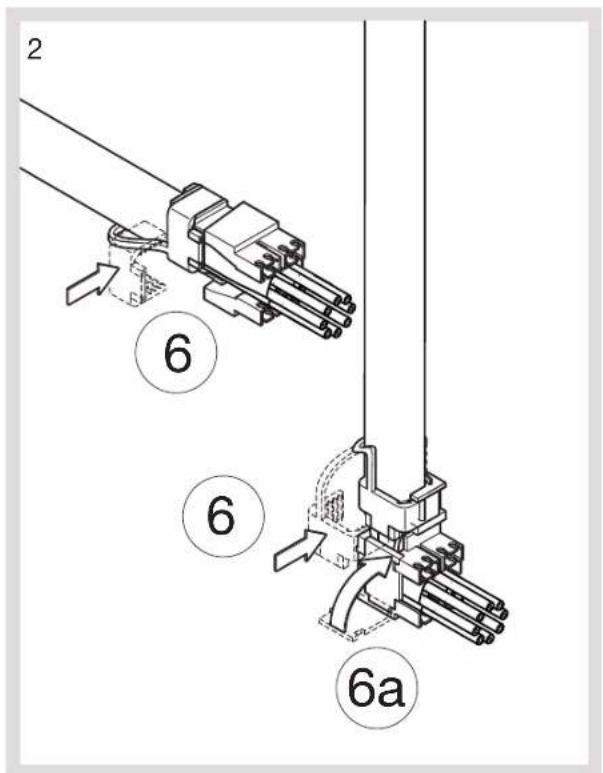

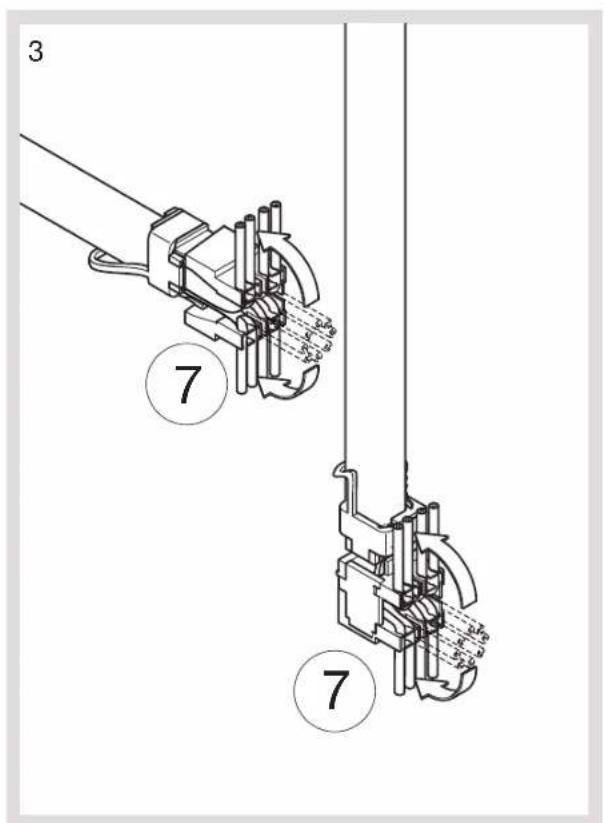

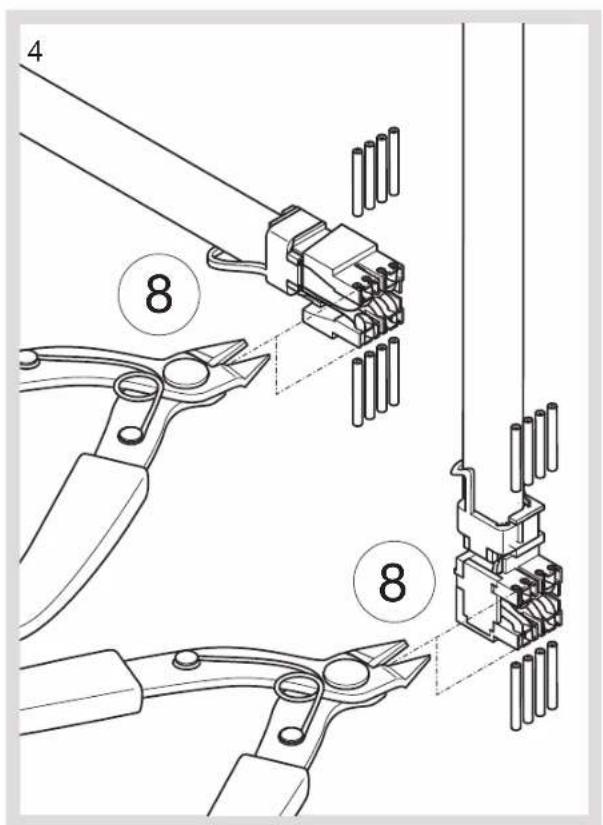

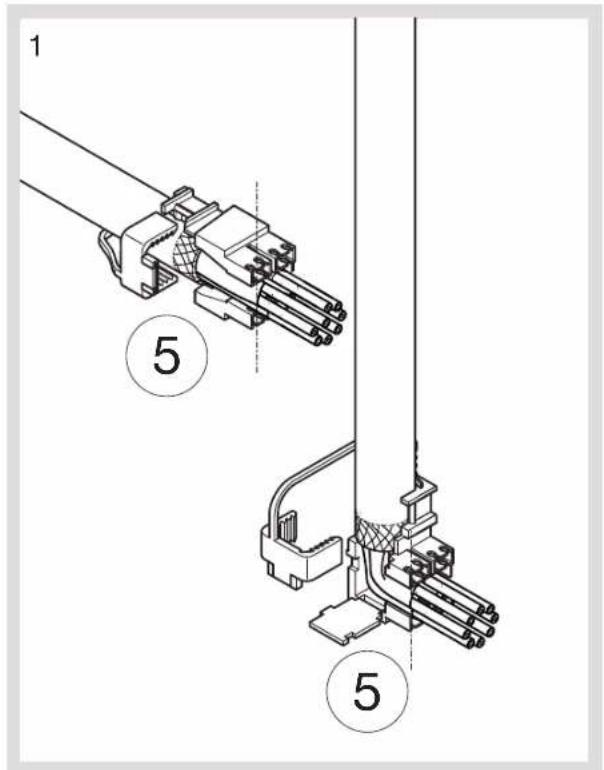

Montage / connection / Montage

:hager

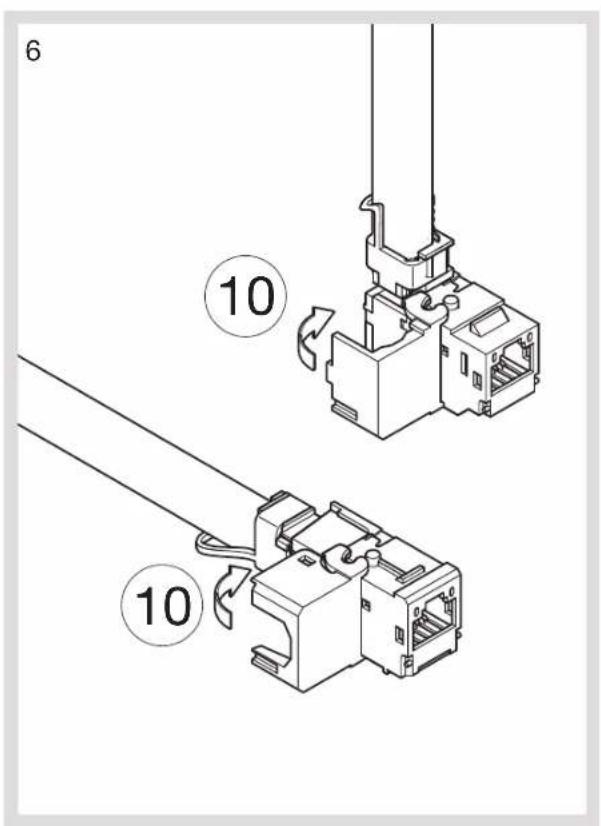

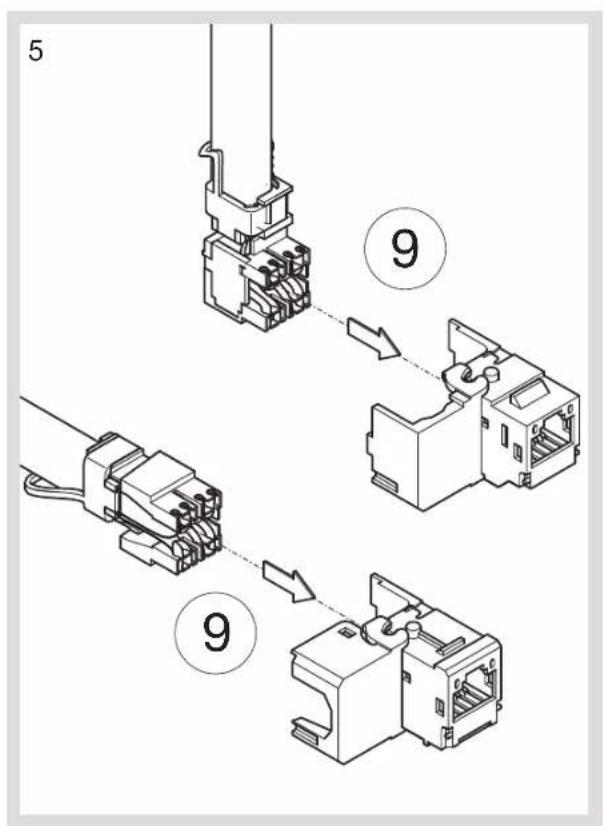

Montage / connection / Montage

:hager

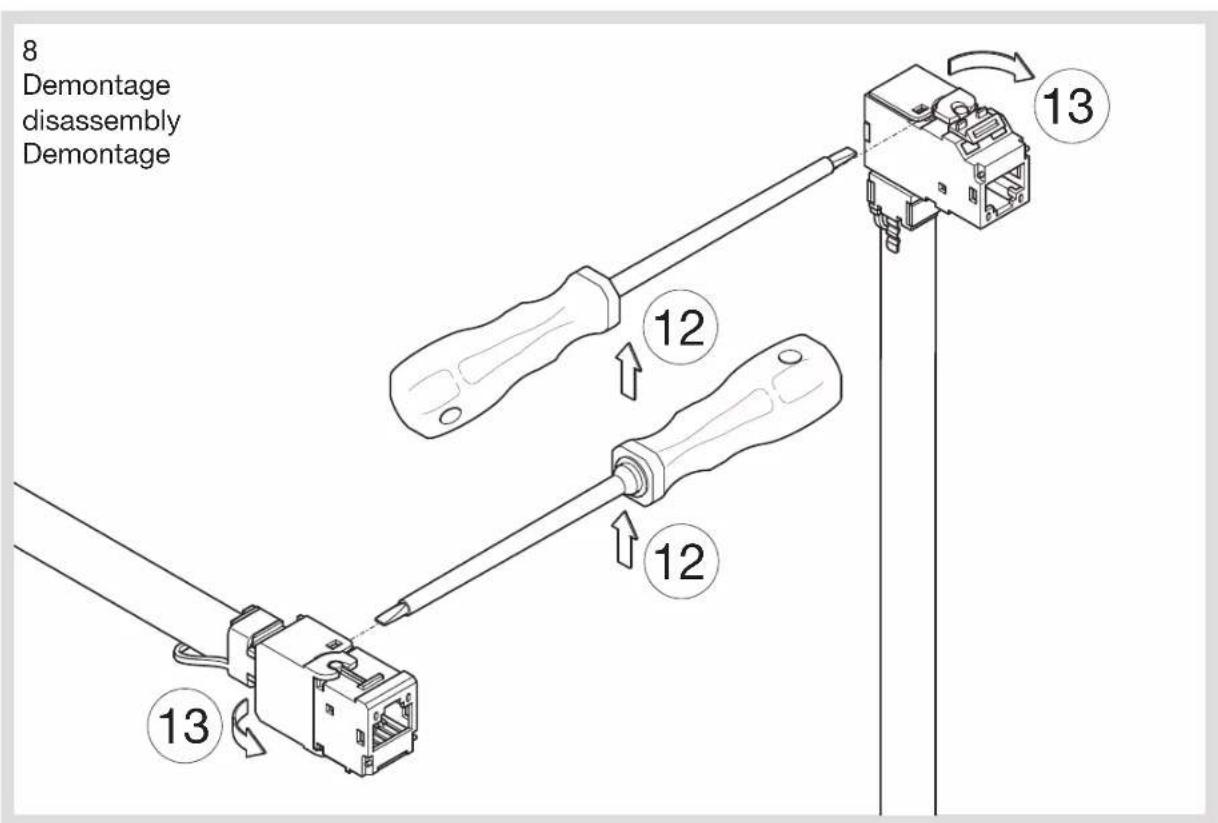

Montage / connection / Montage
