Caractéristiques techniques	Déshumidificateur Hyundai 68501, capacité de déshumidification, consommation énergétique, niveau sonore, dimensions, poids.
Utilisation	Idéal pour les espaces de vie, les sous-sols, les salles de bains, et les environnements humides.
Maintenance et réparation	Nettoyage régulier du réservoir d'eau, vérification des filtres, conseils pour le dépannage.
Sécurité	Protection contre les surcharges, arrêt automatique lorsque le réservoir est plein, conformité aux normes de sécurité.
Informations générales	Garantie, service après-vente, conseils d'achat, caractéristiques à vérifier avant l'achat.

FOIRE AUX QUESTIONS - 68501 HYUNDAI

Quel est le niveau d'humidité idéal pour utiliser le déshumidificateur HYUNDAI 68501 ?

Le niveau d'humidité idéal se situe entre 30% et 50% pour un confort optimal.

Comment nettoyer le filtre du déshumidificateur HYUNDAI 68501 ?

Retirez le filtre, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le réinstaller.

Le déshumidificateur ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché, que la prise fonctionne et que le réservoir d'eau n'est pas plein.

Quelle est la capacité du réservoir d'eau du déshumidificateur HYUNDAI 68501 ?

Le réservoir d'eau a une capacité de 2 litres.

Comment savoir si le réservoir d'eau est plein ?

L'appareil est équipé d'un indicateur qui s'allume lorsque le réservoir est plein.

Puis-je utiliser le déshumidificateur pendant la nuit ?

Oui, le déshumidificateur est conçu pour fonctionner silencieusement et peut être utilisé pendant la nuit.

Comment régler le niveau d'humidité souhaité sur le déshumidificateur ?

Utilisez le panneau de contrôle pour sélectionner le niveau d'humidité désiré entre 30% et 80%.

Quel est le bruit produit par le déshumidificateur HYUNDAI 68501 ?

Le niveau sonore est d'environ 36 dB, ce qui est comparable à un chuchotement.

Le déshumidificateur doit-il être placé dans un espace fermé ?

Oui, pour une efficacité optimale, placez le déshumidificateur dans un espace fermé avec une bonne circulation d'air.

Que faire si le déshumidificateur ne collecte pas d'eau ?

Assurez-vous que l'humidité ambiante est suffisamment élevée et que le filtre n'est pas obstrué.

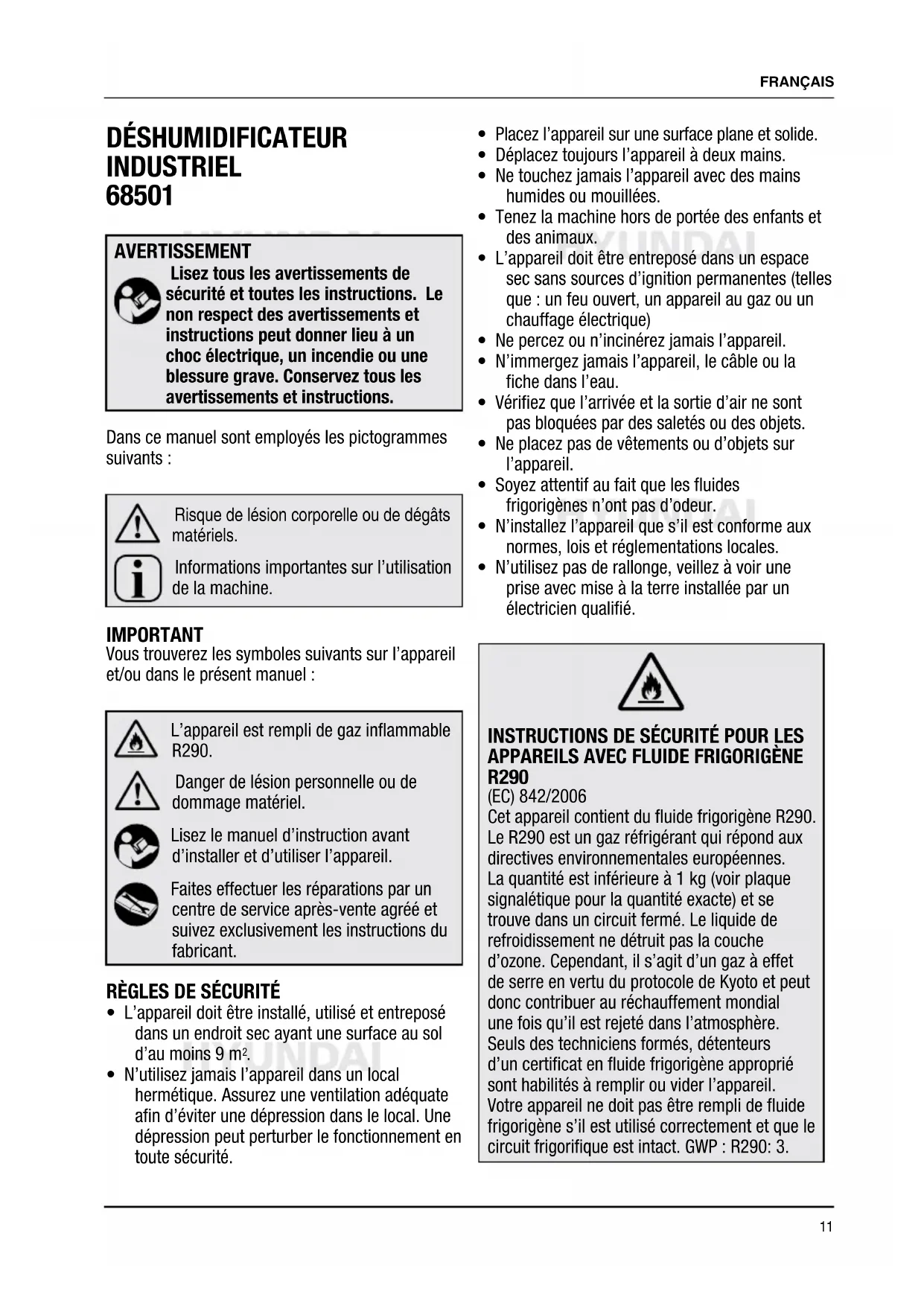

MODE D'EMPLOI 68501 HYUNDAI

Lisez tous les avertissements de sécurité et toutes les instructions. Le non respect des avertissements et instructions peut donner lieu à un choc électrique, un incendie ou une blessure grave. Conservez tous les avertissements et instructions.

Dans ce manuel sont employés les pictogrammes suivants :

Risque de lésion corporelle ou de dégats matériels.

Informations importantes sur l'utilisation de la machine.

IMPORTANT

Vous trouvrez les symboles suivants sur l'appareil et/ou dans le present manuel :

L'appareil est rempli de gaz inflammable R290.

Danger de léjection personelle ou de dommage matériel.

Lisez le manuel d'instruction avant d'installer et d'utiliser l'appareil.

Faites effectuer les réparations par un centre de service après-vente agree et suivez exclusivement les instructions du fabricant.

RÉGLES DE SECURITÉ

L'appareil doit être installé, utilisé et entreposé dans un endroit sec ayant une surface au sol d'au moins 9m^2
- N'utilisez jamais l'appareil dans un local hermétique. Assurez une ventilation ajustée afin d'éviter une dépression dans le local. Une dépression peut perturber le fonctionnement en toute sécurité.

• Placez l'appareil sur une surface plane et solide.
• Déplacez toujours l'appareil à deux mains.
• Ne touchez jamais l'appareil avec des mains humides ou mouillées.
  Tenez la machine hors de portee des enfants et des animaux. ZINDAL
• L'appareil doit être entreposé dans un espace sec sans sources d'ignition permanentes (telles que : un feu ouvert, un apparéil au gaz ou un chauffage électrique)
• Ne percez ou n'incinérez jamais l'appareil.
• N'immergez jamais l'appareil, le cable ou la fiche dans l'eau.
• Verifiez que l'arrivée et la sortie d'air ne sont pas bloquées par des saletés ou des objets.
• Ne placez pas de vêtements ou d'objets sur l'appareil.
• Soyez attentif au fait que les fluides frigorigènes n'ont pas d'odeur.
• N'installez l'appareil que s'il est conforme aux normes, lois et reglementations locales.
• N'utilise pas de rallonge, veillez à voir une prise avec mise à la terre installée par un électricien qualifié.

INSTRUCTIONS DE SECURITE POUR LES APPAREILS AVEC FLUIDE FRIGORIGENE R290

(EC) 842/2006

Cet apparéil contient du fluide frigorigène R290. Le R290 est un gaz réfrigérant qui répond aux directives environnementales européennes. La quantité est inférieure à 1 kg (voir plaque signalétique pour la quantité exacte) et se trouve dans un circuit fermé. Le liquide de refroidissement ne détruit pas la couche d'ozone. Cependant, il s'agit d'un gaz à effet de serre en vertu du protocole de Kyoto et peut donc contribuer au rechauffement mondial une fois qu'il est rejeté dans l'atmosphère. Seuls des techniciens formés, détenteurs d'un certificat en fluide frigorigène approprié sont habilités à replir ou vider l' apparéil. Notre apparéil ne doit pas être rempli de fluide frigorigène s'il est utilisé correctement et que le circuit frigorifique est intact. GWP : R290: 3.

• Ne percez ou n'incinérez jamais l'appareil.
• N'immergez jamais l'appareil, le cable ou la fiche dans l'eau.
• Verifiez que l'arrivee et la sortie d'air ne sont pas bloquées par des saletés ou des objets.
• Ne placez pas de vêtements ou d'objets sur l'appareil.
• Soyez attentif au fait que les fluides frigorigènes n'ont pas d'odeur.
• N'installez l'appareil que s'il est conforme aux normes, lois et réglementations locales.
• N'utilise pas de rallonge, veillez à voir une prise avec mise à la terre installée par un électricien qualifié.
• Ne percez aucune partie du circuit frigorifique.
• Lors du dégivrage et du nettoyage de l'appareil, utilisez exclusivement les outils recommandés par le fabricant.
• Si l'appareil est installé, utilise ou entropé dans une zone non ventilée, des mesures doivent être prises pour prévenir tout incendie ou explosion dû à une fuite de fluide frigorigène. Veillez à ce qu'il n'y ait pas de sources d'ignition (telles qu'un feu, un poèle, des équipements électriques produit des étincelles, des cigarettes allumées, etc.) dans la même piece.
• L'appareil doit être entreprises de façon à prévenir les défectuosités mécaniques.
• Les personnes travaillant sur ou utilisant le circuit frigorifique doivent être détenteurs de la certification appropriée, délivrée par une organisation/agréee, certifiant que ces personnes sont autorisées à manier des fluides frigorigènes conformément aux specifications industrielles.
• Les réparations doivent être effectuees en suivant les recommendations du fabricant. L'entretien et la réparation nécessitant l'assistance d'autres professionnels formés doivent être effectuees sous la supervision d'une personne spécialisée dans l'utilisation de fluides frigorigènes inflammables.

DESCRIPTION (FIG. A)

Ce déshumidificateur industriel est concu pour réduire l'humidité et maintainir au sec les entreprises, les garages, les couloirs, les salles de lavage et les vestiaires. Convient également pour protéger des équipements électroniques de la moissure, de l'érosion et des championons, ainsi que des documents et des médicaments stockés.

1. Poignée
2. Panneau de commande
   3.Sortie d'air
3. Arrivée d'air
4. Boitier du filtré
5. Roude de transport
6. Pied réglable
7. Réservoir de la pompe

Contenu du paquet

• Déshumidificateur
  Tuyau d'évacuation d'eau
• Instructions
• Garantie et conditions de service

SECURITE ÉLECTRIQUE

Verifiez si la tension renseignee sur la plaque signaletique de I'appareil correspond a la tension de secteur disponible localement. Si ce n'est pas le cas, n'utilise pas I'appareil.

• Branchez l'appareil uniquement à une prise avec mise à la terre.
• N'utilisez jamais l'appareil avec un cable d'alimentation ou une fiche abimée mais faites les replacer par un electricien qualifié.
• Tenez le cable à l'écrat d'arêtes coupantes.
• Ne serrez jamais le cable.
  Veillez a ce que la fiche et la prise soient toujours facilement visibles et accessibles.
• Ne tirez jamais sur le cable pour-retirer la fiche de la prise.
• Ne déplacez pas l'appareil en tirant le cable.
• Retirez toujours la fiche de la prise quand l'appareil est déplace ou non utilisé.

FONCTIONNEMENT

Ce déshumidificateur fonctionne par condensation pour déshumidifier les pieces automatiquement. Le ventilateur aspire l'air humide à travers le filtré à air et le fait passer à travers un evaporateur. L'air humide est fortement refroidi dans l'évaporateur, ce qui fait que la vapeur d'eau présente dans l'air se transforme en eau condensée. Cette eau condensée est collectée dans un réserve d'eau, puis évacuée par un tuyau grâce à une pompe à eau intégrée. L'air refroidi et déshumidifié passé par un condenseur dans lequel l'air est réchauffé. Cet air réchauffé est rejeté dans la piece, y réduisant ainsi l'humidité.

UTILISATION

Positionnement de l'appareil (fig. B - C)

1. Placez l'appareil à une distance d'au moins 30 cm des murs, de tous les côtes. L'avant de l'appareil doit être orienté vers l'endroit à secher. Laissez l'appareil au repos pendant au moins 30 minutes après l'installation.
2. Connectez le tuyau d'évacuation fourni avec le raccord rapide à la connexion (8) qui se situe à l'arrête de l'appareil.
3. Installez la sortie du tuyau d'évacuation dans un conteneur adapté ou à l'extérieur. Le tuyau peut être élevé jusqu'à une hauteur de 45 cm (fig. C).

UTILISATION (FIG. A + D)

Panneau de commande

1. Touche Marche/Arrêt
2. Touches Haut et Bas
3. Touche Purge
4. Affichage LED
5. Touche Temps
6. Voyant de fonctionnement
7. Voyant de purgege
8. Voyant de dégivrage

Allumage

1. Branchez le cable d'alimentation dans la prise murale.
2. Pour allumer l'appareil, appuyez sur la touche Marche/Arrêt (9).
3. Reglez le taux d'humidité d'air souhaité (entre 26 % et 90 %) en utilisant les touches Haut et Bas (10). Dès que le taux d'humidité est inférieur à 26 %, le message « CO » s'affiche à

I'ecran.

1. Appuyez sur la touche Purge (11) pour vider le réservoir de la pompe (8). L'indicateur de purge (15) s'allume. Dans des conditions d'utilisation normale, le réservoir de la pompe est automatiquement vidé lorsque le réservoir est plein.
2. Appuyez sur la touche Temps (13) pour afficher les heures de fonctionnement en cours et le nombre total d'heures de fonctionnement. Àpres le démarrage de l'appareil, le taux d'humidité régle (à gauche) et le taux d'humidité actuel (à droite) peuvent être affichés. Le taux d'humidité peut être régle à l'aide des touches « Haut » et « Bas » (10). En ce qui concerne la durée actuelle et la durée en minutes, par exemple, si la valeur « 0000:50 » s'affiche, cela signifie que l'appareil a fonctionné pendant 50 minutes. Appuyez de nouveau sur la touche Temps pendant 10 secondes pour afficher la durée totale de fonctionnement.

Si l'appareil est allumé, mais qu'il n'est pas en marche, rien ne s'affichera à l'écran. Appuyez sur la touche Temps pendant 10 secondes pour afficher la的最后一 minute de fonctionnement. Pendant ces 10 secondes, appuyez de nouveau sur la touche Temps pour afficher la durée totale de fonctionnement.

Si vous appuyez de nouveau sur cette touche, l'affichage va s'eteindre.

Si vous appuyez sur la touche Temps pendant 5 secondes, la durée totale de fonctionnement sera supprimée, mais elle sera ajoutée au nombre total d'heures de fonctionnement.

La durée totale de fonctionnement ne peut pas être supprimée. Si l'affichage de la durée totale de fonctionnement est trop long, la durée sera supprimée et le compteur se mettra à zéro.

Voyant de dégivrage

Pendant le dégivrage, l'indicateur de dégivrage (16) s'allume. ÀpRES le dégivrage, la déshumidification se remet en marche.

Eteindre

1. Pour eteindre I'appareil, appuyez sur la touche Marche/Arret (9).

La pompe continue de fonctionner pendant 40 secondes de plus pour evacuer le reste d'eau, puis elle s'est automatiquement.

N'eteignez pas l'appareil en débranchant le cable d'alimentation de la prise murale. Appuyez toujours sur la touche Marche/Arrêt pour éteindre l'appareil, puis débranchez le cable d'alimentation de la prise murale. Ne déplacez pas l'appareil pendant 3 minutes après l'avoir étéint, afin d'éviter les fuites.

Fonction de verrouillage

Appuyez simultanément sur la touche Purge (11) et la touche Temps (13) pendant 2 secondes. Levoyant de fonctionnement (14) va rester allumé à 50Hz , et toutes les touches du panneau de commande sont se verrouiller. Répétez cette action pour déverrouiller les touches.

NETTOYAGE ET ENTRETIEN

Un nettoyage régulier est important pour une longue durée de vie de l'appareil!

Avant d'effectuer le nettoyage ou l'entretien, eteignez toujours l'appareil, puis debranchez le cable d'alimentation de la prise murale!

Nettoyer l'extérieur

Nettoyez l'extérieur de l'appareil avec un chiffon doux et humide, puis sechez-le avec un chiffon doux.

N'utilise pas de produits de nettoyage agressifs ou abrasifs.

Nettoyer le filtré à air (fig. E)

De la poussière et des saletés s'accumulent sur le filtre et réduisent le débit d'air. Un débit d'air restreint réduit le fonctionnement optimal et peut endommager l'appareil.

Le filtré à air doit être nettoyé régulièrement (toutes les deux semaines). Le filtré à air est amovible pour faciliter le nettoyage. Pour éviter la contamination de l'évaporateur, n'utilise pas l'appareil sans le filtré à air.

1. 1. Éteignez l'appareil, puis débranchez le cable d'alimentation de la prise murale.
2. 1. Pour ouvrir le boîtier du filtré, appuyez deux fois sur les touches de verrouillage.
3. 1. Utilisez un aspirateur pour aspirer la poussière du filtré.
4. 1. Rincez les filtres sous l'eau chaude du robinet. N'utilise pas de cire ou de solvant. Laissez le filtre secher complètement à l'air libre avant de le remetre en place.

Entretien de la pompe (fig. A + F)

Un nettoyage et un entretien réguliers de la pompe sont nécessaires pour éviter les pannes dues aux saletés qui restent dans le système de pompage.

La pompe est équipée d'un raccord rapide. En cas de réparation, le tuyau d'évacuation des condensats, les connexions de l'interrupteur à flotteur et le cable d'alimentation peuvent facilement être débranchés. La pompe peut être sortie du réservoir avec un tournevis plat.

Nettoyage de base

1. Appuyez sur la touche Purge (11) pour evacuer l'eau du réservoir.
2. Éteignez la machine, puis débranchez-la.
3. Mélangez 450 ml d'eau avec 30 ml d'eau de Javel, ou 360 ml d'eau et 120 ml de vinaigre blanc. Versez ce mélange dans le réceptacle qui se situe sous les bobines.

Rincez immédiatement les bobines avec de l'eau si vous renversez la solution de nettoyage dessus.

1. Laissez tremper pendant 15 minutes.
2. Allumez de nouveau l'appareil.
3. Remplissez le réservoir, puis videz-le en faisant tourner la pompe au moins 2 fois.
4. Repetez ces étapes si nécessaire.

Nettoyage en profondeur

1. Appuyez sur la touche Purge (11) pour evacuer l'eau du réservoir.
2. Éteignez la machine, puis débranchez-la.

3. Ouvrez le panneau arrêté, puis retirez la pompe.

4. Utilisez un aspirateur à eau ou des chiffons pour enlever le restant d'eau du réservoir.

5. Remplissez le réservoir de la pompe (8) avec une solution de nettoyage (450 ml d'eau et 30 ml d'eau de Javel, ou 360 ml d'eau et 120 ml de vinaigre blanc).
6. Remettez la pompe en place, puis appuyez sur la touche Purge pour nettoyer les tuyaux avec la solution.
7. Vous pouvez verser lentement la même solution dans le réserve d'évacuation sous les bobines pour rincer le tuyau qui se trouve entre le réserve et la pompe. Ce processus peut être arrêté lorsque la pompe a fonctionné.

Rincez immédiatement les bobines avec de l'eau si vous renversez la solution de nettoyage dessus.

1. Versez assez d'eau propre dans le réservoir d'évacuation, puis mettez la pompe en marche.
2. Remettez le panneau arriere.

Les bobines

Si nécessaire, nettoyez les bobines avec un aspirateur ou avec un produit de nettoyage spécial.

STOCKAGE (FIG. A + F)

Si l'appareil n'est pas utilisé pendant une période prolongée, prenez les mesures suivantes!

• Appuyez sur la touche Purge (11) pour evacuer l'eau du réservoir.
• Éteignez la machine, puis débranchez-la.
• Nettoyez le filtré, puis réinstallé-le.
• Si possible, remettez l'appareil dans son emballage d'origine ou dans un sac plastique.
• Stockez l'appareil en position verticale dans un endroit propre, sec, bien ventilé et d'au moins 9m^2
• Ne placez pas d'objets lourds sur l'appareil.

Problème Cause Solution
L'appareil ne fonctionne pas. Rien ne s'affiche à l'écran.	Panne de courant ou mauvaise connexion.	Vérifier l'équipement électrique.
	La températe ambiente est en dehors de la plaque des tempéatures de fonctionnement. Code d'erreur : Hl ou LO.	Faites en sorte que la températe ambiente se situe entre 1 et 36 °C.
L'appareil ne peut pas s'allumer.	La grille du boîtier du filtre est bouchée.	Nettoyer le boîtier du filtre.
	L'arrivée d'air ou la sortie d'air sont bloquées.	Débloquer l'arrivée d'air ou la sortie d'air.
Pas de débit d'air. Le filtre est bouché. Nettoyer le filtre.
		L'appareil n'est pas installé correctement.	Placer l'appareil en position verticalie sur une surface plane.
Son fort/inhabitant. La pompe n'est pas positionné correctiont.		Positionner la pompe correctement dans le réservoir.
Code d'erreur E1. Capteur d'humièdité défectueux ou mal connecté.		Vérifier le cable du capteur ou le faire replacer.
Code d'erreur E3. Capteur de température défectueux ou mal connecté.		Vérifier le cable du capteur ou le faire replacer.
Code d'erreur E4. De pomp detecte	eert een te hoog niveau in het reservoir (zie onderstaande opmerkingen).	La pompe Detecte un niveau trop élevé dans le réservoir (voir remarques ci- dessous). Vérifier que le tuyau d'évacuation n'est pas bouché. Vérifier le fonctionnement de la pompe et la faire réparer ou replacer si nécessaire.
Code d'erreur LO. L'appareil detecte	te une température ambiente inférieure à 1 °C.	Augmenter la température ambiente. Vérifier le capteur. Vérifier le cable de connexion du capteur.
Code d'erreur HI. L'appareil detecte	te une température ambiente supérieure à 36 °C.	Baisser la température ambiente. Vérifier le capteur. Vérifier le cable de connexion du capteur.
Code d'erreur E1, LO, HI. es codes	d'erreur E1, LO et HI s'affichent en même temps. Cela signifie qu'il y a une mauvaise connexion, un cable ou un capteur défectueux.	Vérifier les connexions. Remplacer le cable. Remplacer le capteur.

Alarme de la pompe (code d'erreur E4)

Si le code d'alarme E4 de la pompe s'affiche, procedez comme suit :

1. Effacer le code d'erreur en debranchant le cable d'alimentation, puis en le rebranchant. Remarque: L'appareil ne peut pas fonctionner tant que le code d'erreur reste affché.
2. Vérifier que la pompe fonctionne. Appuyer sur la touche Purge, puis regarder si la pompe démarre et s'arrête correctement, et si l'eau s'évacue. Si la pompe n'a pas été nettoyée récemment, vérifier que les tuyaux ne sont pas bouchés, puis nettoyer la pompe conformément aux instructions.
3. Remplacer les tuyaux ou la pompe si le problème n'est pas résolu.

INFORMATIONS TECHNIQUES

Tension secteur Vac 230

Fréquence secteur Hz 50

Puissance W 500

Capacité de déshumidification

à 30 °C/80 % RH l/24u 50

Capacité de déshumidification

à 26^ C / 60 % RH l/24u 28

Déplacement de l'air m 3/h 595

Plage de fonctionnement

temp. C 1-36°

RH % 0 - 99

Consommation électrique

3.0A kW 0.66

5,4A kW 1,20

Classe de protection I

PRG du réfrigérant type/gr R290/150 g

Capacité de la pompe W 55

Hauteur d'élevation de la pompe m 5

Niveau de pression sonore dB(A) 65

Poids kg 37,5

GARANTIE

Pour les clauses de garantie, reportez-vous aux conditions de garantie ci-jointes.

ENVIRONMENT

Vos produits, accessoires et emballages devraient etre tries pour assurer un recyclage ecologique.

Uniquement pour les pays CE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la directive européen 2002/96/CE « Déchets d'équipements electriques et electroniques » et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

Soumis à modifications ; les specifications peuvent être modifiées sans avis préalable.

Industrielle luchtontvochtiger Deshumidificateur industriel

Dvize bv déclare sous son entière responsabilité que ce produit est conforme aux normes ou documents de normalisation suivants :

Industrieller luftentfeuchter Industrial dehumidifier

Keuringsstantie: Autorite chargée des essais :
