Type de produit	Déshumidificateur industriel
Marque	Hyundai
Modèle	68505
Capacité de déshumidification (30°C / 80% HR)	70 l/24h
Capacité de déshumidification (26°C / 60% HR)	44 l/24h
Débit d'air	700 m³/h
Plage de température de fonctionnement	1 à 36 °C
Puissance absorbée	750 W
Consommation électrique (max)	5,9 A / 1,32 kW
Alimentation	230 V ~ 50 Hz
Classe de protection	I
Réfrigérant	R290 (260 g)
Pompe intégrée	55 W, hauteur d'élévation 5 m
Niveau sonore	72 dB(A)
Poids	42 kg
Surface minimale d'installation	13 m²
Distance minimale des murs	30 cm
Nettoyage du filtre	Toutes les deux semaines
Garantie	Voir conditions en annexe

FOIRE AUX QUESTIONS - 68505 HYUNDAI

Comment régler le taux d'humidité souhaité ?

Utilisez les touches Haut et Bas (10) pour régler l'humidité entre 26 % et 90 %. Si le taux est inférieur à 26 %, l'écran affiche « CO ».

Que signifie le code d'erreur E4 ?

Le code E4 indique que la pompe détecte un niveau d'eau trop élevé dans le réservoir. Vérifiez que le tuyau d'évacuation n'est pas bouché et que la pompe fonctionne correctement. Nettoyez la pompe si nécessaire.

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Ouvrez le boîtier du filtre en appuyant sur les verrous. Aspirez la poussière ou rincez le filtre à l'eau chaude. Laissez sécher complètement avant de remettre en place.

Puis-je utiliser une rallonge électrique ?

Non, n'utilisez pas de rallonge. Branchez l'appareil directement sur une prise avec mise à la terre installée par un électricien qualifié.

Comment vidanger l'eau manuellement ?

Appuyez sur la touche Purge (11) pour vider le réservoir de la pompe. Le voyant de purge s'allume. La pompe évacue l'eau automatiquement lorsqu'elle est pleine.

Quel est le réfrigérant utilisé et est-il dangereux ?

Le réfrigérant est le R290 (gaz inflammable). L'appareil contient 260 g. Ne percez pas le circuit. Les réparations doivent être effectuées par un professionnel certifié.

Comment interpréter l'affichage du compteur horaire ?

Appuyez sur la touche Temps (13) pour afficher les heures de fonctionnement en cours puis totales. Par exemple, « 0000:50 » signifie 50 minutes. Maintenez 10 secondes pour le total.

Quelle est la surface minimale requise pour installer l'appareil ?

L'appareil doit être installé dans un local d'au moins 13 m² et à 30 cm des murs. Assurez une ventilation adéquate.

Comment stocker l'appareil en cas d'inutilisation prolongée ?

Videz le réservoir via la touche Purge, éteignez et débranchez. Nettoyez le filtre. Remettez dans l'emballage d'origine et stockez verticalement dans un endroit sec d'au moins 9 m².

Que faire si l'appareil affiche les codes LO ou HI ?

LO signifie température inférieure à 1 °C, HI supérieure à 36 °C. Ajustez la température ambiante. Si le problème persiste, vérifiez les capteurs et connexions.

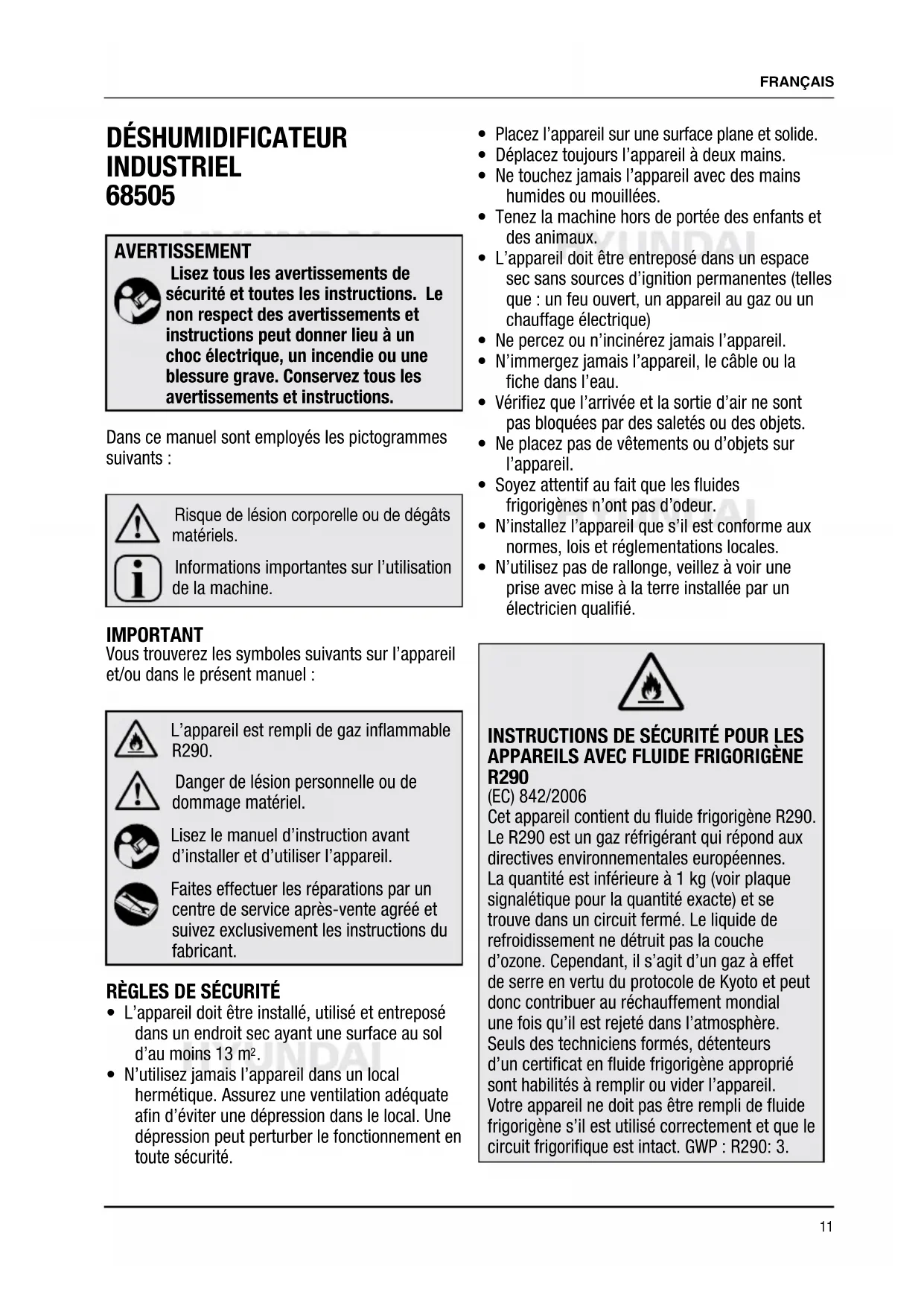

MODE D'EMPLOI 68505 HYUNDAI

Lisez tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et instructions peut donner lieu à un choc électrique, un incendie ou une blessure grave. Conservez tous les avertissements et instructions.

Dans ce manuel sont employés les pictogrammes suivants :

Risque de lésion corporelle ou de dégâts matériels.

Informations importantes sur l'utilisation de la machine.

Important

Vous trouverez les symboles suivants sur l'appareil et/ou dans le présent manuel :

L'appareil est rempli de gaz inflammable R290.

Danger de projection personnelle ou de dommage matériel.

Lisez le manuel d'instruction avant d'installer et d'utiliser l'appareil.

Faites effectuer les réparations par un centre de service après-vente agréé et suivez exclusivement les instructions du fabricant.

Règles de sécurité

L'appareil doit être installé, utilisé et entreposé dans un endroit sec ayant une surface au sol d'au moins 13m². - N'utilisez jamais l'appareil dans un local hermétique. Assurez une ventilation ajustée afin d'éviter une dépression dans le local. Une dépression peut perturber le fonctionnement en toute sécurité.

• Placez l'appareil sur une surface plane et solide.
• Déplacez toujours l'appareil à deux mains.
• Ne touchez jamais l'appareil avec des mains humides ou mouillées. Tenez la machine hors de portée des enfants et des animaux. ZINDAL
• L'appareil doit être entreposé dans un espace sec sans sources d'ignition permanentes (telles que : un feu ouvert, un appareil au gaz ou un chauffage électrique)
• Ne percez ou n'incinérez jamais l'appareil.
• N'immergez jamais l'appareil, le câble ou la fiche dans l'eau.
• Vérifiez que l'arrivée et la sortie d'air ne sont pas bloquées par des saletés ou des objets.
• Ne placez pas de vêtements ou d'objets sur l'appareil.
• Soyez attentif au fait que les fluides frigorigènes n'ont pas d'odeur.
• N'installez l'appareil que s'il est conforme aux normes, lois et réglementations locales.
• N'utilisez pas de rallonge, veillez à avoir une prise avec mise à la terre installée par un électricien qualifié.

Instructions de securite pour les appareils avec FLUIDE frigorigene R290

(EC) 842/2006

Cet appareil contient du fluide frigorigène R290. Le R290 est un gaz réfrigérant qui répond aux directives environnementales européennes. La quantité est inférieure à 1 kg (voir plaque signalétique pour la quantité exacte) et se trouve dans un circuit fermé. Le liquide de refroidissement ne détruit pas la couche d'ozone. Cependant, il s'agit d'un gaz à effet de serre en vertu du protocole de Kyoto et peut donc contribuer au réchauffement mondial une fois qu'il est rejeté dans l'atmosphère. Seuls des techniciens formés, détenteurs d'un certificat en fluide frigorigène approprié sont habilités à remplir ou vider l'appareil. Notre appareil ne doit pas être rempli de fluide frigorigène s'il est utilisé correctement et que le circuit frigorifique est intact. GWP : R290: 3.

• Ne percez ou n'incinérez jamais l'appareil.
• N'immergez jamais l'appareil, le câble ou la fiche dans l'eau.
• Vérifiez que l'arrivée et la sortie d'air ne sont pas bloquées par des saletés ou des objets.
• Ne placez pas de vêtements ou d'objets sur l'appareil.
• Soyez attentif au fait que les fluides frigorigènes n'ont pas d'odeur.
• N'installez l'appareil que s'il est conforme aux normes, lois et réglementations locales.
• N'utilisez pas de rallonge, veillez à avoir une prise avec mise à la terre installée par un électricien qualifié.
• Ne percez aucune partie du circuit frigorifique.
• Lors du dégivrage et du nettoyage de l'appareil, utilisez exclusivement les outils recommandés par le fabricant.
• Si l'appareil est installé, utilisé ou entreposé dans une zone non ventilée, des mesures doivent être prises pour prévenir tout incendie ou explosion dû à une fuite de fluide frigorigène. Veillez à ce qu'il n'y ait pas de sources d'ignition (telles qu'un feu, un poêle, des équipements ELECTriques produisant des étincelles, des cigarettes allumées, etc.) dans la même pièce.
• L'appareil doit être entretenu de façon à prévenir les défectuosités mécaniques.
• Les personnes travaillant sur ou utilisant le circuit frigorifique doivent être détenteurs de la certification appropriée, délivrée par une organisation/agréée, certifiant que ces personnes sont autorisées à manier des fluides frigorigènes conformément aux spécifications industrielles.
• Les réparations doivent être effectuées en suivant les recommandations du fabricant. L'entretien et la réparation nécessitant l'assistance d'autres professionnels formés doivent être effectuées sous la supervision d'une personne spécialisée dans l'utilisation de fluides frigorigènes inflammables.

Description (FIG. A)

Ce déshumidificateur industriel est conçu pour réduire l'humidité et maintenir au sec les entreprises, les garages, les couloirs, les salles de lavage et les vestiaires. Convient également pour protéger des équipements électroniques de la moisissure, de l'érosion et des champignons, ainsi que des documents et des médicaments stockés.

1. Poignée
2. Panneau de commande 3. Sortie d'air
3. Arrivée d'air
4. Boîtier du filtre
5. Roue de transport
6. Pied réglable
7. Réservoir de la pompe

Contenu du paquet

• Déshumidificateur Tuyau d'évacuation d'eau
• Instructions
• Garantie et conditions de service

Sécurité électrique

Vérifiez si la tension renseignée sur la plaque signalétique de l'appareil correspond à la tension de secteur disponible localement. Si ce n'est pas le cas, n'utilisez pas l'appareil.

• Branchez l'appareil uniquement à une prise avec mise à la terre.
• N'utilisez jamais l'appareil avec un cable d'alimentation ou une fiche abimée, mais faites-les remplacer par un electricien qualifié.
• Tenez le cable à l'écart d'arêtes coupantes.
• Ne serrez jamais le câble. Veillez à ce que la fiche et la prise soient toujours facilement visibles et accessibles.
• Ne tirez jamais sur le câble pour retirer la fiche de la prise.
• Ne déplacez pas l'appareil en tirant le câble.
• Retirez toujours la fiche de la prise quand l'appareil est déplacé ou non utilisé.

Fonctionnement

Ce déshumidificateur fonctionne par condensation pour déshumidifier les pièces automatiquement. Le ventilateur aspire l'air humide à travers le filtre à air et le fait passer à travers un évaporateur. L'air humide est fortement refroidi dans l'évaporateur, ce qui fait que la vapeur d'eau présente dans l'air se transforme en eau condensée. Cette eau condensée est collectée dans un réservoir d'eau, puis évacuée par un tuyau grâce à une pompe à eau intégrée. L'air refroidi et déshumidifié passe par un condenseur dans lequel l'air est réchauffé. Cet air réchauffé est rejeté dans la pièce, y réduisant ainsi l'humidité.

Positionnement de l'appareil (fig. b - c)

1. Placez l'appareil à une distance d'au moins 30 cm des murs, de tous les côtés. L'avant de l'appareil doit être orienté vers l'endroit à sécher. Laissez l'appareil au repos pendant au moins 30 minutes après l'installation.
2. Connectez le tuyau d'évacuation fourni avec le raccord rapide à la connexion (8) qui se situe à l'arrière de l'appareil.
3. Installez la sortie du tuyau d'évacuation dans un conteneur adapté ou à l'extérieur. Le tuyau peut être élevé jusqu'à une hauteur de 45 cm (fig. C).

Panneau de commande

1. Touche Marche/Arrêt
2. Touches Haut et Bas
3. Touche Purge
4. Affichage LED
5. Touche Temps
6. Voyant de fonctionnement
7. Voyant de purge
8. Voyant de dégivrage

Allumage

1. Branchez le câble d'alimentation dans la prise murale.
2. Pour allumer l'appareil, appuyez sur la touche Marche/Arrêt (9).
3. Réglez le taux d'humidité d'air souhaité (entre 26 % et 90 %) en utilisant les touches Haut et Bas (10). Dès que le taux d'humidité est inférieur à 26 %, le message « CO » s'affiche à

I'ecran.

1. Appuyez sur la touche Purge (11) pour vider le réservoir de la pompe (8). L'indicateur de purge (15) s'allume. Dans des conditions d'utilisation normale, le réservoir de la pompe est automatiquement vidé lorsque le réservoir est plein.
2. Appuyez sur la touche Temps (13) pour afficher les heures de fonctionnement en cours et le nombre total d'heures de fonctionnement. Après le démarrage de l'appareil, le taux d'humidité réglé (à gauche) et le taux d'humidité actuel (à droite) peuvent être affichés. Le taux d'humidité peut être réglé à l'aide des touches « Haut » et « Bas » (10). En ce qui concerne la durée actuelle et la durée en minutes, par exemple, si la valeur « 0000:50 » s'affiche, cela signifie que l'appareil a fonctionné pendant 50 minutes. Appuyez de nouveau sur la touche Temps pendant 10 secondes pour afficher la durée totale de fonctionnement.

Si l'appareil est allumé, mais qu'il n'est pas en marche, rien ne s'affichera à l'écran. Appuyez sur la touche Temps pendant 10 secondes pour afficher la minute de fonctionnement. Pendant ces 10 secondes, appuyez de nouveau sur la touche Temps pour afficher la durée totale de fonctionnement.

Si vous appuyez de nouveau sur cette touche, l'affichage va s'éteindre.

Si vous appuyez sur la touche Temps pendant 5 secondes, la durée totale de fonctionnement sera supprimée, mais elle sera ajoutée au nombre total d'heures de fonctionnement.

La durée totale de fonctionnement ne peut pas être supprimée. Si l'affichage de la durée totale de fonctionnement est trop long, la durée sera supprimée et le compteur se mettra à zéro.

Voyant de dégivrage

Pendant le dégivrage, l'indicateur de dégivrage (16) s'allume. Après le dégivrage, la déshumidification se remet en marche.

Eteindre

1. Pour éteindre l'appareil, appuyez sur la touche Marche/Arrêt (9).

La pompe continue de fonctionner pendant 40 secondes de plus pour évacuer le reste d'eau, puis elle s'arrête automatiquement.

N'eteignez pas l'appareil en débranchant le câble d'alimentation de la prise murale. Appuyez toujours sur la touche Marche/Arrêt pour éteindre l'appareil, puis débranchez le câble d'alimentation de la prise murale. Ne déplacez pas l'appareil pendant 3 minutes après l'avoir éteint, afin d'éviter les fuites.

Fonction de verrouillage

Appuyez simultanément sur la touche Purge (11) et la touche Temps (13) pendant 2 secondes. Le voyant de fonctionnement (14) va rester allumé à 50Hz, et toutes les touches du panneau de commande sont se verrouiller. Répétez cette action pour déverrouiller les touches.

Nettoyage et entretien

Un nettoyage régulier est important pour une longue durée de vie de l'appareil!

Avant d'effectuer le nettoyage ou l'entretien, éteignez toujours l'appareil, puis débranchez le câble d'alimentation de la prise murale!

Nettoyer l'extérieur

Nettoyez l'extérieur de l'appareil avec un chiffon doux et humide, puis séchez-le avec un chiffon doux.

N'utilisez pas de produits de nettoyage agressifs ou abrasifs.

Nettoyer le filtre à air (fig. e)

De la poussière et des saletés s'accumulent sur le filtre et réduisent le débit d'air. Un débit d'air restreint réduit le fonctionnement optimal et peut endommager l'appareil.

Le filtre à air doit être nettoyé régulièrement (toutes les deux semaines). Le filtre à air est amovible pour faciliter le nettoyage. Pour éviter la contamination de l'évaporateur, n'utilise pas l'appareil sans le filtre à air.

1. Éteignez l'appareil, puis débranchez le câble d'alimentation de la prise murale.
2. Pour ouvrir le boîtier du filtre, appuyez deux fois sur les touches de verrouillage.
3. Utilisez un aspirateur pour aspirer la poussière du filtre.
4. Rincez les filtres sous l'eau chaude du robinet. N'utilisez pas de cire ou de solvant. Laissez le filtre sécher complètement à l'air libre avant de le remettre en place.

Entretien de la pompe (fig. a + f)

Un nettoyage et un entretien réguliers de la pompe sont nécessaires pour éviter les pannes dues aux saletés qui restent dans le système de pompage.

La pompe est équipée d'un raccord rapide. En cas de réparation, le tuyau d'évacuation des condensats, les connexions de l'interrupteur à flotteur et le câble d'alimentation peuvent facilement être débranchés. La pompe peut être sortie du réservoir avec un tournevis plat.

Nettoyage de base

1. Appuyez sur la touche Purge (11) pour évacuer l'eau du réservoir.
2. Éteignez la machine, puis débranchez-la.
3. Mélangez 450 ml d'eau avec 30 ml d'eau de Javel, ou 360 ml d'eau et 120 ml de vinaigre blanc. Versez ce mélange dans le réceptacle qui se situe sous les bobines.

Rincez immédiatement les bobines avec de l'eau si vous renversez la solution de nettoyage dessus.

1. Laissez tremper pendant 15 minutes.
2. Allumez de nouveau l'appareil.
3. Remplissez le réservoir, puis videz-le en faisant tourner la pompe au moins 2 fois.
4. Répétez ces étapes si nécessaire.

Nettoyage en profondeur

1. Appuyez sur la touche Purge (11) pour évacuer l'eau du réservoir.
2. Éteignez la machine, puis débranchez-la.
3. Ouvrez le panneau arrière, puis retirez la pompe.
4. Utilisez un aspirateur à eau ou des chiffons pour enlever le reste d'eau du réservoir.
5. Remplissez le réservoir de la pompe (8) avec une solution de nettoyage (450 ml d'eau et 30 ml d'eau de Javel, ou 360 ml d'eau et 120 ml de vinaigre blanc).
6. Remettez la pompe en place, puis appuyez sur la touche Purge pour nettoyer les tuyaux avec la solution.
7. Vous pouvez verser lentement la même solution dans le réservoir d'évacuation sous les bobines pour rincer le tuyau qui se trouve entre le réservoir et la pompe. Ce processus peut être arrêté lorsque la pompe a fonctionné.

Rincez immédiatement les bobines avec de l'eau si vous renversez la solution de nettoyage dessus.

1. Versez assez d'eau propre dans le réservoir d'évacuation, puis mettez la pompe en marche.
2. Remettez le panneau arrière.

Les bobines

Si nécessaire, nettoyez les bobines avec un aspirateur ou avec un produit de nettoyage spécial.

Stockage (FIG. a + f)

Si l'appareil n'est pas utilisé pendant une période prolongée, prenez les mesures suivantes !

• Appuyez sur la touche Purge (11) pour évacuer l'eau du réservoir.
• Éteignez la machine, puis débranchez-la.
• Nettoyez le filtre, puis réinstallez-le.
• Si possible, remettez l'appareil dans son emballage d'origine ou dans un sac plastique.
• Stockez l'appareil en position verticale dans un endroit propre, sec, bien ventilé et d'au moins 9m².
• Ne placez pas d'objets lourds sur l'appareil.

Problème Cause Solution
L'appareil ne fonctionne pas. Rien ne s'affiche à l'écran.	Panne de courant ou mauvaise connexion.	Vérifier l'équipement électrique.
	La températe ambiente est en dehors de la plaque des tempéatures de fonctionnement. Code d'erreur : Hl ou LO.	Faites en sorte que la températe ambiente se situe entre 1 et 36 °C.
L'appareil ne peut pas s'allumer.	La grille du boîtier du filtre est bouchée.	Nettoyer le boîtier du filtre.
	L'arrivée d'air ou la sortie d'air sont bloquées.	Débloquer l'arrivée d'air ou la sortie d'air.
Pas de débit d'air. Le filtre est bouché. Nettoyer le filtre.
		L'appareil n'est pas installé correctement.	Placer l'appareil en position verticalie sur une surface plane.
Son fort/inhabitantel. La pompe n'est pas positionné correctionnel.		Positionner la pompe correctement dans le réservoir.
Code d'erreur E1. Capteur d'humidité défectueux ou mal connecté.		Vérifier le cable du capteur ou le faire replacer.
Code d'erreur E3. Capteur de température défectueux ou mal connecté.		Vérifier le cable du capteur ou le faire replacer.
Code d'erreur E4. De pomp detecte	eert een te hoog niveau in het reservoir (zie onderstaande opmerkingen).	La pompe détecte un niveau trop élevé dans le réservoir (voir remarques ci- dessous). Vérifier que le tuyau d'évacuation n'est pas bouché. Vérifier le fonctionnement de la pompe et la faire réparer ou replacer si nécessaire.
Code d'erreur LO. L'appareil détecte	te une température ambiente inférieure à 1 °C.	Augmenter la température ambiente. Vérifier le capteur. Vérifier le cable de connexion du capteur.
Code d'erreur HI. L'appareil détecte	te une température ambiente supérieure à 36 °C.	Baisser la température ambiente. Vérifier le capteur. Vérifier le cable de connexion du capteur.
Code d'erreur E1, LO, HI. es codes	d'erreur E1, LO et HI s'affichent en même temps. Cela signifie qu'il y a une mauvaise connexion, un cable ou un capteur défectueux.	Vérifier les connexions. Remplacer le cable. Remplacer le capteur.

Alarme de la pompe (code d'erreur E4)

Si le code d'alarme E4 de la pompe s'affiche, procédez comme suit :

1. Effacer le code d'erreur en débranchant le câble d'alimentation, puis en le rebranchant. Remarque: L'appareil ne peut pas fonctionner tant que le code d'erreur reste affiché.
2. Vérifier que la pompe fonctionne. Appuyer sur la touche Purge, puis regarder si la pompe démarre et s’arrête correctement, et si l'eau s'évacue. Si la pompe n'a pas été nettoyée récemment, vérifier que les tuyaux ne sont pas bouchés, puis nettoyer la pompe conformément aux instructions.
3. Remplacer les tuyaux ou la pompe si le problème n'est pas résolu.

Informations techniques

Tension secteur Vac 230

Fréquence secteur : 50 Hz

Puissance W 750

Capacité de déshumidification

à 30 °C/80 % RH l/24u 70

Capacité de déshumidification

à 26^ C / 60 % RH l/24u 44

Déplacement de l'air m³/h 700

Plage de fonctionnement

temp. C 1-36°

RH % 0 - 99

Consommation électrique

3,6A kW 0,72

5,9A kW 1,32

Classe de protection I

PRG du réfrigérant type/gr R290/260 g

Capacité de la pompe W 55

Hauteur d'élevation de la pompe : m 5

Niveau de pression sonore dB(A) 72

Poids kg 42

Garantie

Pour les clauses de garantie, reportez-vous aux conditions de garantie ci-jointes.

Vos produits, accessoires et emballages devraient être triés pour assurer un recyclage écologique.

Uniquement pour les pays ce

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la directive française 2002/96/CE « Déchets d'équipements électriques et électroniques » et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

Soumis à modifications; les spécifications peuvent être modifiées sans avis préalable.

Dvize bv déclare sous son entière responsabilité que ce produit est conforme aux normes ou documents de normalisation suivants :

Keuringsstantie: Autorité chargée des essais :
